Het Krat- en Kistradio Topic [Deel 19]

[Verwijderd]

Ik vraag mij af of het mogelijk is om met 2 micro boominator setjes een mini te maken op 1 maxamp.
Als dat is dan kan je van een micro een mini maken door een extra compartiment vast te maken aan je micro. Zie hier wel iets in als het mogelijk is.

[lutkeveld]

Dat kan, maar dan zal kist 2 op zichzelf niet functioneel zijn. Beter kan je dan twee aparte maken en een splitter gebruiken.

@Wesley, klopt! Ga je er trouwens eentje bouwen met Woytek of voor Woytek? Of beiden?

[ Voor 57% gewijzigd door lutkeveld op 28-05-2014 23:19 ]

[wesleytjuh]

Yep dan maak je min of meer een bi-amped mini, maar dan ook los als 2X micro te gebruiken. Je hoeft dan enkel maar een doorlussing naar een 2e 3.5mm socket te maken. Met een stukje kabel ertussen kan je ze dan nog eens tactisch neerzetten voor maximaal resultaat .

[ Voor 19% gewijzigd door wesleytjuh op 28-05-2014 23:15 ]

[Slurpie]

wesleytjuh schreef op vrijdag 23 mei 2014 @ 22:49:
[...]


Ja hoewel een grote Boominator wellicht moeilijker lijkt door het formaat en alles is die volgens mij makkelijker te bouwen dan een Mini. Dat geeft Saturnus zelf ook aan iig. Wat ik zelf lastig vond aan de Boominator is alles in de juiste volgorde opbouwen. Je kan vrij makkelijk de volgorde verkeerd doen waardoor je daarna in de knoop komt. Bv de speakers op de speakerpanelen monteren/kitten en daarna aan de centerbracing lijmen met chemical metal moest erg vlug gebeuren, iets wat je met 2 man moet doen met een hele lading lijmklemmen en goede voorbereiding. Dat is ook de beste tip die ik je mee kan geven, neem overal de tijd voor en bedenk goed hoe je het aan gaat pakken. En je kunt natuurlijk alles vragen, ik heb denk ik wel de all-in versie van de Boominator gemaakt, niet veel wat ik overgeslagen heb volgens mij .


[...]

Ik heb een paar vraagjes:
Hoeveel Ohm aan weerstand heb jij tussen de piezo en de woofer gezet?
Er zijn schema's met 150Ohm en 47 ohm. En met verschillende toleranties.
Wat voor lijm heb je gebruikt voor het kitten van de woofers?
Dacht zelf aan normale sillicone kit.
En wat voor type hout heb je gebruikt?
Kan 12mm berken bijna nergens vinden zonder gelijk de hoofdprijs te betalen en ik zag dat je er ook een soort film op had zitten.

[Scamid]

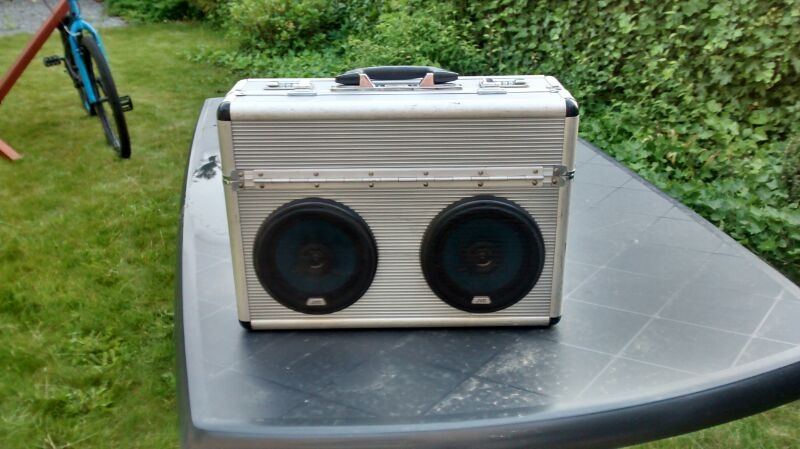

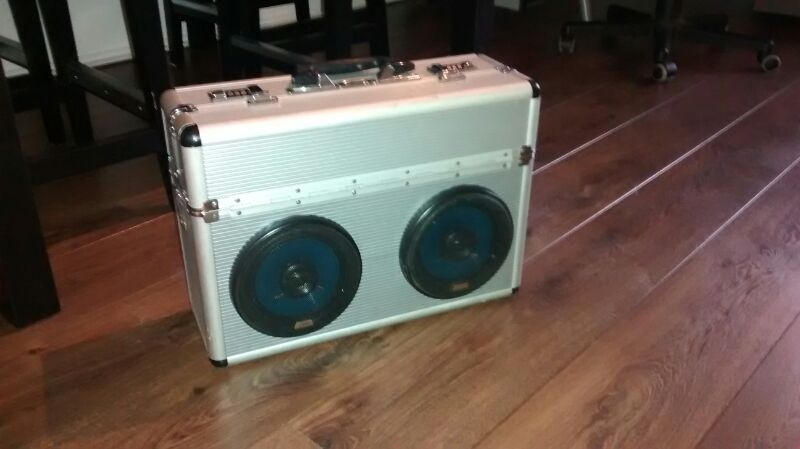

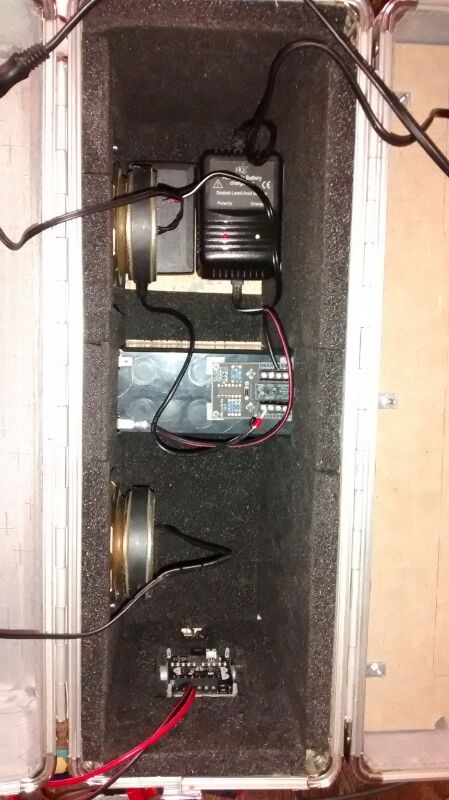

Afgelopen week met een vriend onze eerste kist/koffer radio gemaakt.
Maxamp20
Accusafe
7Ah accu
en een setje JVC boxen die we hadden liggen.





Nu hebben we 2 vraagjes:
Hoe schakelen jullie de versterker uit als hij aan de voeding ligt? Waar hebben jullie de schakelaar dan zitten?
Als hij aan de lader/voeding hangt dan zit een beste ruis in de speakers. Hoe kan dit?

Bedankt alvast!

[SgtCaffran]

lutkeveld schreef op woensdag 28 mei 2014 @ 23:02:
@Wesley, klopt! Ga je er trouwens eentje bouwen met Woytek of voor Woytek? Of beiden?

Met, een vriend van mij helpt ook mee dus in totaal drie stuks. We gaan hopelijk ook wat nieuwe ideeën testen.

We wachten alleen al een flinke tijd op de tweeters die maar niet te leveren zijn...

[Verwijderd]

Modbreak:

knip!

[ Voor 178% gewijzigd door teacher op 01-06-2014 12:16 ]

[Verwijderd]

wesleytjuh schreef op woensdag 28 mei 2014 @ 23:14:
Yep dan maak je min of meer een bi-amped mini, maar dan ook los als 2X micro te gebruiken. Je hoeft dan enkel maar een doorlussing naar een 2e 3.5mm socket te maken. Met een stukje kabel ertussen kan je ze dan nog eens tactisch neerzetten voor maximaal resultaat .

Bedankt! Het is dus mogelijk, maar ik snap niet helemaal hoe je dan 2 micro systemen op 1 maxamp aansluit. Gewoon door de 4 kabels (+ - van de ene woofer en tweeter en + - van de andere) van 1 micro set in serie aan elkaar vast te maken en dit aan sluiten op 1 kanaal?

[wesleytjuh]

Scamid schreef op donderdag 29 mei 2014 @ 09:04:
Afgelopen week met een vriend onze eerste kist/koffer radio gemaakt.
Maxamp20
Accusafe
7Ah accu
en een setje JVC boxen die we hadden liggen.

[afbeelding]
[afbeelding]
[afbeelding]

Nu hebben we 2 vraagjes:
Hoe schakelen jullie de versterker uit als hij aan de voeding ligt? Waar hebben jullie de schakelaar dan zitten?
Als hij aan de lader/voeding hangt dan zit een beste ruis in de speakers. Hoe kan dit?

Bedankt alvast!

Netjes!
Als je de versterker wilt uitschakelen als hij aan de voeding zit kun je het beste een schakelaar tussen de AccuSafe en versterker plaatsen.
Wat betreft de ruis, dit is te wijten aan de 2A voeding. Deze voedingen zijn ideaal om makkelijk en goedkoop een voeding in je systeem te hebben maar produceren helaas wel een flinke lading ruis wanneer de versterker wel aan staat, maar geen input aangesloten heeft, met een langere signaalkabel is de ruis nog wat meer aanwezig. Op het moment dat je je telefoon aansluit moet de ruis weg zijn.
Om dit geheel op te lossen kun je het beste een industriële voeding gebruiken, deze zijn nagenoeg stil.

Verwijderd schreef op vrijdag 30 mei 2014 @ 00:59:
Hierbij mijn laatste kistradio met een maxamp 7,2 ah accu en 2 opladers : Hij staat te koop[[url="http:// <a href=\"http://nl.tinypic.com?ref=2d7bsip\" target=\"_blank\"><img src=\"http://i60.tinypic.com/2d7bsip.png\" border=\"0\" alt=\"Image and video hosting by TinyPic\"></a>"]afbeelding[/url]]

Plaatjes werken helaas nog niet, volgens mij gaat er iets fout

Verwijderd schreef op vrijdag 30 mei 2014 @ 09:56:
[...]


Bedankt! Het is dus mogelijk, maar ik snap niet helemaal hoe je dan 2 micro systemen op 1 maxamp aansluit. Gewoon door de 4 kabels (+ - van de ene woofer en tweeter en + - van de andere) van 1 micro set in serie aan elkaar vast te maken en dit aan sluiten op 1 kanaal?

Dat zou inderdaad ook kunnen, maar dan zouden ze wel permanent verbonden moeten zijn om een goede werking van je filter te behouden. Maar wat ik eigenlijk bedoelde is gewoon 2 micro's maken. Dus 2X een op zichzelf staand systeem met een versterker + 2 4 ohm woofers en 2 tweeters. Die kan je dan los gebruiken, of samen door ze beide hetzelfde signaal te geven. Als je ze samen gebruikt heb je gewoon een Bi-amped mini, los 2X een micro.

[Scamid]

wesleytjuh schreef op vrijdag 30 mei 2014 @ 10:33:
[...]


Netjes!
Als je de versterker wilt uitschakelen als hij aan de voeding zit kun je het beste een schakelaar tussen de AccuSafe en versterker plaatsen.
Wat betreft de ruis, dit is te wijten aan de 2A voeding. Deze voedingen zijn ideaal om makkelijk en goedkoop een voeding in je systeem te hebben maar produceren helaas wel een flinke lading ruis wanneer de versterker wel aan staat, maar geen input aangesloten heeft, met een langere signaalkabel is de ruis nog wat meer aanwezig. Op het moment dat je je telefoon aansluit moet de ruis weg zijn.
Om dit geheel op te lossen kun je het beste een industriële voeding gebruiken, deze zijn nagenoeg stil.

Ok dankje, Dan zullen we er denk ik een schakelaar tussen zetten. De 3.5mm signaal kabel is inderdaad erg lang. Misschien dat we deze nog inkorten.
Zit er nog verschil in de signaal kabels mbt. de kleur? wij gebruiken nu een gele van een 5.1 set.

[fifa4ever]

Hallo,
Ik ben bezig met een fm antenne te installeren in mijn kratradio. Ik heb alleen een probleem.
Zodra ik de MP3-module op de FM stand zet , dan gaan de speakers keihard klapperen. En dan bedoel ik ook echt keihard. Dit gebeurde ook al terwijl ik nog niet eens de antenne aan de mp3 module had geinstalleerd. Weet iemand hoe dit kan?

[Loekie_83]

In mijn kistradio heb ik een RGB ledstrip ingebouwd, welke aangestuurd wordt door een music controller die zoals de naam al vermoed aangestuurd wordt door de muziek.

Nu 't volgende, als ik de versterkers aanzet (zonder mp3 ingang/iphone/aux etc) EN de ledstrip aanzet, dan komt er een aardige ruis uit de speakers. Bij iedere kleur een andere toonhoogte. Deze heb ik met een oscilloscoop niet kunnen uitlezen welke frequentie het is, het is teveel ruis. Na wat google'n blijkt de controller de LED's te aan te sturen middels PWM, wat nogal eens zorgt voor interferentie.

Als ik de Controller en strip op een externe voeding aansluit is het euvel voor 95% verholpen, maar er past geen 2e accu in mijn kist. Dus de PWM ruis gaat via de bekabeling terug de accu en zo verder in.

Hoe kan ik deze ruis/interferentie filteren, iemand hier ervaring mee?

(ferrietkernen/ aluminium-tape heb ik al geprobeerd)

[wesleytjuh]

Ik denk dat je last hebt van de klassieke ground loop. Hoe krijgt de led strip zijn input van de muziek? Via een microfoon of jacksocket?

[Liquid-Datore]

Mijn Maxamp20 gedraagd sinds gisteren ineens anders, zijn power indicator die voorheen altijd constant verlicht was flikker momenteel constant!
Het geluid is op bijde kanalen ook weggevallen, is hij zojuist overleden verklaard en/of is hier een verklaring voor?

[nelsch]

Liquid-Datore schreef op zaterdag 31 mei 2014 @ 01:16:
Mijn Maxamp20 gedraagd sinds gisteren ineens anders, zijn power indicator die voorheen altijd constant verlicht was flikker momenteel constant!
Het geluid is op bijde kanalen ook weggevallen, is hij zojuist overleden verklaard en/of is hier een verklaring voor?

wat heb je ermee gedaan? adere speakers, verkeerd aangesloten? accu kapot?

[wesleytjuh]

Nope lijkt me een garantie gevalletje, kan er helaas geen andere verklaring voor geven denk ik . Stuur me even een DM of mail en dan ruilen we hem even om.

[Verwijderd]

wesleytjuh schreef op vrijdag 30 mei 2014 @ 10:33:
[...]


Netjes!
Als je de versterker wilt uitschakelen als hij aan de voeding zit kun je het beste een schakelaar tussen de AccuSafe en versterker plaatsen.
Wat betreft de ruis, dit is te wijten aan de 2A voeding. Deze voedingen zijn ideaal om makkelijk en goedkoop een voeding in je systeem te hebben maar produceren helaas wel een flinke lading ruis wanneer de versterker wel aan staat, maar geen input aangesloten heeft, met een langere signaalkabel is de ruis nog wat meer aanwezig. Op het moment dat je je telefoon aansluit moet de ruis weg zijn.
Om dit geheel op te lossen kun je het beste een industriële voeding gebruiken, deze zijn nagenoeg stil.


[...]


Plaatjes werken helaas nog niet, volgens mij gaat er iets fout


[...]


Dat zou inderdaad ook kunnen, maar dan zouden ze wel permanent verbonden moeten zijn om een goede werking van je filter te behouden. Maar wat ik eigenlijk bedoelde is gewoon 2 micro's maken. Dus 2X een op zichzelf staand systeem met een versterker + 2 4 ohm woofers en 2 tweeters. Die kan je dan los gebruiken, of samen door ze beide hetzelfde signaal te geven. Als je ze samen gebruikt heb je gewoon een Bi-amped mini, los 2X een micro.

Bedankt
dus als het goed begrepen heb sluit ik 2 woofers en 2 tweeter met hun eigen filter per kanaal aan. Iets duidelijker omschreven: ik laat mijn micro nu zoals hij is en als ik dan nog een micro set koop sluit is deze op precies dezlefde manier aan op 1 versterker(boven op het huidige micro setje). klopt dit?

[lutkeveld]

Twee Micro's met elk een aparte versterker. Je geeft ze het signaal dan via een splitter. Let wel op dat als je ze wil stapelen je de 3.5mm niet bovenop moet monteren. Voor makkelijk stapelen kan je stapelbare hoeken gebruiken.

[HyperBart]

Peter v D schreef op maandag 17 september 2012 @ 18:58:
[...]
Ik draai hem het liefst niet meer open, iets met een beetje gaar MDF van het voorpaneel . Printje bevat 2 DC-DC spanningsregelaars die de inkomende 19V van een laptoplader omvormt voor de accu en de versterker+mp3speler, een paar relais en een aangepaste happer kratsafe om de relais op netstroom en accugebruik juist te schakelen.

Ik lees hier vol interesse alle posts, en probeer zo veel mogelijk informatie te absorberen.

Als ik het goed begrijp bestaat een beetje "deftige" en makkelijk bruikbare (en daarmee wil ik geen radio's afkraken) kratradio altijd een druppellader EN een voeding?

De voeding voorziet de kratradio en alle ingebouwde toebehoren van spanning wanneer deze op het net aangesloten wordt, de druppellader voor de (gel)accu op te laden.

Er vallen mij dan 2 dingen op:

• Als je beide hebt, dan vermelden de schema's in de startpost schakelingen waarbij je eigenlijk een "cut off" doet voor een nano/microseconde/seconde als je wisselt tussen de stand waarbij de elektronica de accu aanspreekt of de ingebouwde voeding. Ik denk dan heel even basic, maar mij lijkt dit dan dat je eigenlijk een AAN-UIT-AAN cyclus hebt op je apparatuur? Is dat te vermijden? Of moet dat niet/geen noodzaak omdat het zo snel gaat? Je kan toch ook je desktop PC niet een nanoseconde uittrekken en terug insteken? Of toch ? Of ga ik te kort door de bocht?
• Als ik de bovenstaande oude post doorlees, dan lijkt het er op dat de collega-Tweaker slechts één adapter/voeding heeft, namelijk die 19V adapter. Hoe zit dat dan? Vanaf welk moment wordt stroom/energie/elektriciteit die geleverd wordt van een apparaat beschouwd als laden of voeden? Tot voor ik deze thread las dacht ik dat dit allemaal hetzelfde was of dat een lader gewoon een speciale voeding was.

Verder vind ik het héél interessant, en was vooral aangenaam verrast over het feit dat voor de iets grotere leken op elektronica gebied er toch al een aantal "instapsetjes" bestaan vanuit accusafe.

Naast alle elektronica is er ook nog het aspect van de krat zelf natuurlijk. Ik veronderstel dat het begint met heel wat sloopwerk van alle bierflesjesverdelers en vervolgens met het dichtmaken van de bodem met hout? Hoe wordt zo een luidspreker vervolgens eigenlijk gefixeerd aan de wand van zo een bierkratje? Dat lijkt allemaal goed vastgeklemd, maar hoe exact?

[lutkeveld]

In die milliseconden word de versterker gevoed door zijn condensatoren. Dit houd hij niet lang vol maar het is lang genoeg om aan te blijven tijdens de switch.

Die kistradio zet de 19V intern om naar voltage's die bruikbaar zijn voor de componenten. Een lader is eigenlijk niks meer dan voeding met variabele stroom en spanning. Neem bijvoorbeeld dit grafiekje van het laden van een li-ion cel:


Zo heeft elk type accu een ander soort laadgrafiek.

Je maakt een gat voor de speakers en je schroeft ze door het krat heen in het binnenwerk van hout.
Een krat (goed) uithollen is een ramp. Tenzij je echt voor een 'kratradio' wilt gaan kan ik je aanraden om er zelf een te bouwen van hout.

[wesleytjuh]

Yep een kratradio is leuk als 1e kennismaking met het hele krat en kistradio gebeuren maar enkel het netjes uitholen zal je al een avond kosten, en dan is het waarschijnlijk nog steeds niet helemaal naar wens. Wil je het goed doen moet je een houten binnenwerk monteren in de kistradio, om een klankkast te creeren en het geheel stevig te maken. Zodra je dan zo'n binnenwerk erin hebt zitten wordt het monteren van de speakers ook een stuk makkelijk. Maar ook voor dit geldt dat een binnenwerk voor een kratradio maken vrij lastig is, doordat een bierkrat van binnen niet bepaald rechttoe rechtaan is. Mocht je echt nadrukkelijk het uiterlijk van een kratradio willen (wat ik me best kan voorstellen) kun je voor een kratradio gaan, maar anders zou ik eigenlijk altijd het zelf maken van een kistradio van hout aanraden.

[slabetje]

Ontladen & beveiligingscircuitjes tegen diepontlading

Een groot probleem met de radiokistjes is dat je de accu te ver ontlaad. De spanning van gelaccu's mag niet onder de 11,4 Volt komen. Vanaf dan noemen we de accu leeg. Nu kan je dit in de gaten houden met een voltmeter waarop je het voltage kan aflezen, maar je kan ook een stapje verder gaan met de HKS, oftewel Happers KratSafe.

Een voltmeter
Vanaf een eurootje of 5 kun je op Ebay al leuke (digitale) voltmeters kopen. Zo kun je de accuspanning voortdurend in de gaten houden. Let er bij aanschaf op of de meter die je koopt een externe voeding nodig heeft. Als deze 5 of 9 volt moet zijn moet je hier dus rekening mee houden.

Simpele spanningsbewaker (plaatje)
Dit is de meeste simpele spanningsbewaker, afkomstig van Circuits Online. Bij 12 Volt brandt de groene LED. Bij het dalen van de voedingsspanning begint de rode LED langzaam op te gloeien terwijl de groene LED dooft. Bij ca. 10,5 Volt is de groene gedoofd en brandt de rode volop. Let op: je moet het exacte omschakelpunt zelf nog instellen met de potmeter. (11,4V = ROOD)

Simpele spanningsbewaker 2
Wederom van Circuits Online. Deze spanningsbewaker bewaakt de spanning van een accu of een batterij. De schakeling werkt vrij simpel. Er is een groene en een rode LED. Onder normale omstandigheden brandt de groene LED. Wanneer de spanning onder een bepaald punt zakt, gaat de groene LED uit en gaat de rode branden. Het omslagpunt is te regelen met de potmeter.

HapperKratsafe 2.1
Happers Kratsafe is een schakeling die er voor zorgt dat je versterker wordt losgekoppeld van de accu als de spanning onder 11,4 Volt komt. Daarbij wordt dan gelijk accu verbonden met de lader en de versterker met de eventueel ingebouwde / aangesloten voeding. De onderdelen voor de schakeling zijn voor rond de 12 euro bij Conrad te bestellen. Zie voor meer info: happer in "Het kratradio topic [deel 5]" voor het schema en voor de onderdelen bij Conrad.

Wesley's AccuSafe
Een nieuwe accuspanningsbewaker ontwikkeld door tweaker Wesleytjuh. Deze is opgebouwd op een speciaal door hem ontwikkelde PCB en heeft handige connectors om hem aan te sluiten. Daarnaast schakelt hij ook automatisch over op "accu laden" en "versterker op voeding" als de voeding spanning geeft. Voor bestellen of meer informatie stuur je Wesley een DM of ga je naar Kistradio.nl

Ik ben zelf een leek op dit gebied.
Maar ik ben op zoek naar een 36V (12Ah) Accuspanningsbewaker.

Ik heb 3 lood accu's van ieder 12 volt en 12 Ah in serie verbonden.
Als deze zijn opgeladen hebben ze een totaalspanning van: 42.5 volt.

De accu dient dan bij een voltage van 34.5 (of 35) worden uitgeschakeld.

Wie weet waar ik hiervoor een simpele (kant en klare) accuspanningsbewaker voor kan kopen?
Misschien dat er iemand een voor mij zou willen maken ? (Tegen vergoeding uiteraard)

Ik hoop dat iemand raad weet.

[fifa4ever]

fifa4ever schreef op vrijdag 30 mei 2014 @ 17:25:
Hallo,
Ik ben bezig met een fm antenne te installeren in mijn kratradio. Ik heb alleen een probleem.
Zodra ik de MP3-module op de FM stand zet , dan gaan de speakers keihard klapperen. En dan bedoel ik ook echt keihard. Dit gebeurde ook al terwijl ik nog niet eens de antenne aan de mp3 module had geinstalleerd. Weet iemand hoe dit kan?

Weet niemand hier antwoord op??


Wat betreft het uithollen van een bierkrat, dat is idd echt een pokke werk. Met een decoupeerzaag, dremel en schuurmachine is het mij uiteindelijk wel gelukt, maar het is wel het tijdrovendste klusje van de hele krat

[Slurpie]

fifa4ever schreef op zondag 01 juni 2014 @ 16:56:
[...]


Weet niemand hier antwoord op??

Kan zijn dat hij dan veel harder staat dan de mp3 module? en er gewoon heel veel ruis uit komt?

[lutkeveld]

Dat is het waarschijnlijk. Dat is ook de reden dat ik die MP3 dingen vervloek . Ze beginnen standaard op vol volume en er is volgens mij geen manier om dat te veranderen.

@Wesley, met de niet gemodde is het geen probleem omdat het uitgangssignaal van het bordje te laag is om de versterker te oversturen.

[ Voor 33% gewijzigd door lutkeveld op 01-06-2014 22:46 ]

[wesleytjuh]

Hm, ja ik heb dat ook eens gezien in combinatie met een gemodde TA2020. Met een niet gemodde versie was er geen probleem. Erg gek, kon het niet zomaar verklaren. Was ook echt dat klapperende geluid, perfecte omschrijving.

[BiggyBossB]

Iemand enige ervaring met de Sinuslive Subwoofer crossove?

[Scamid]

Bij het vol opendraaien van het volume kraken de boxen erg icm de maxamp20.
Ik ben aan het denken om een speaker upgrade te doen en wil graag een goede set aanschaffen.
Welke set raden jullie aan? Ik geloof dat er nu 13cm speakers inzitten.

Ze komen in deze kist:

[wesleytjuh]

Kan ook zijn dat ze wat te weinig ademruimte hebben, of dat je gewoon de limiet van de versterker bereikt hebt. Met een modded TA2024 of een standaard MaxAmp20 en een beetje sterk ingangssignaal bereik je dat punt op zo'n 80% van je volume van je telefoon. Maar dit zijn wel vrij basic autospeakers als ik het goed zie toch? Waarschijnlijk is het dan toch daar aan te wijten. Ik ben zelf erg tevreden nog steeds met onze kistradio met Pioneer speakers. Waren wel uit de A-serie, rond de €60-70 maar klinken prima, ook vergeleken met de Boominator doen ze het nog best goed. Andere goede keuze is bijvoorbeeld Hertz.

[Terrz]

Scamid schreef op maandag 02 juni 2014 @ 14:40:
Bij het vol opendraaien van het volume kraken de boxen erg icm de maxamp20.
Ik ben aan het denken om een speaker upgrade te doen en wil graag een goede set aanschaffen.
Welke set raden jullie aan? Ik geloof dat er nu 13cm speakers inzitten.

Ze komen in deze kist:
[afbeelding]

Even een setje speakers scoren met hoge gevoeligheid (dus 92db/w of zelfs 94db/w of meer).
Ik heb een setje Hertz DCX165 gekocht en die gaan echt hard (oncomfortabel om naast te staan dan, maar om een feestje te bouwen op een festivalcamping wel lekker). Verder zou ik gewoon even op marktplaats kijken en de specificaties even opzoeken op de websites van fabrikanten.

[wesleytjuh]

lutkeveld schreef op zondag 01 juni 2014 @ 22:39:
Dat is het waarschijnlijk. Dat is ook de reden dat ik die MP3 dingen vervloek . Ze beginnen standaard op vol volume en er is volgens mij geen manier om dat te veranderen.

@Wesley, met de niet gemodde is het geen probleem omdat het uitgangssignaal van het bordje te laag is om de versterker te oversturen.

Maar dat verklaart niet waarom een modded TA2020 wel prima werkt met een ander sterk uitgangssignaal zoals een laptop of PC. Enkel met een MP3 module krijg je het klapperend effect, daarom kan ik niet echt goed plaatsen wat nu de oorzaak is.

[lutkeveld]

Is dit niet gewoon de ruis van een FM-frequentie met weinig tot geen bereik op een te hoog volume? Als je met een PC op vol volume ruis afspeelt dan zal de boel waarschijnlijk ook beginnen te klapperen . Met een beperkt bronsignaal kan een PC best met een gemodde versterker werken. Of blijft het probleem bestaan als je op een zender met goed bereik zit?

Sowieso kan ik iedereen van harte aanraden van die modules af te blijven. Heb al vaak meegemaakt dat we in de knoop zaten met de afstandbediening of het hoge startvolume. FM-radio kan via je mobiel en hoe vaak gebruik je nou de USB of SD kaart functie?

[wesleytjuh]

Nope, ook met spelen vanaf SD kaart was het probleem aanwezig. Zeer vreemd.

Yep, helemaal mee eens. Als ze goed (en logisch) werken zijn het prima dingen voor het geld. Maar teveel zijn DOA, radio ontvangst is te slecht en de software zit te slecht in elkaar (starten op vol volume). Hoe de bluetooth ontvangst/werking is weet ik niet, maar kan me voorstellen dat die ook niet super is.

[Verwijderd]

Hallo,
Ik wil binnenkort een kratradio maken.
Nu denk ik dat ik de volgende dingen nodig heb.
De vraag is dus, heb ik zo alles of heb ik iets over het hoofd gezien?

1. Speakers: 70W RMS, 135 W Max.

2. Versterker? Welke is aan te raden met deze speakers? Ik dacht namelijk aan deze maar dan kan ik maximaal een output van 15 W RMS krijgen op mijn speakers wat erg zonde zou zijn..Klopt dat? Zo ja, welke raad je me dan aan?

3. Voor de rest qua voeding, accu, en beveiliging dacht ik aan dit setje:
echter mijn vraag is hierbij, waarom heb je een voeding en een acculader beide nodig? wat is daar het nut van?

4. Vervolgens nog een 3.5mm socket jack socket met zo'n kabel.
http://store.accusafe.nl/...jack-socket-paneelmontage

5. Voor de rest nog speakerkabels en kabels voor de voeding? Heb ik dan alles??

6. Dan nog een vraagje. Hoe kun je het beste een krat leegsnijden van binnen(ik vind het namelijk leuker om een krat te gebruiken ipv een houten kist).. Heb namelijk niet zoveel ervaring met deze dingen en weet niet wat het makkelijkste is

Groetjes,
Jorrick

[Pindakaas]

Hoi Allemaal,

Ik heb al een tijdje een kistradio thuis en die is mij altijd prima bevallen. Ik vind het alleen weer eens tijd voor iets anders. Ik was aan het kijken naar een (mini)Boominator en ik heb mezelf al aardig ingelezen. Nu kan ik vanalles vinden over de prestaties en kwaliteit van de Normale boominator maar de mini boominator is niet zoveel over te vinden. Hoe is de geluidskwaliteit van dit ding t.o.v. een "standaard" kistradio? en Hoe hard gaat die natuurlijk?

ik was ik beniewd hoeveel zo'n boominator jullie nou heeft gekost in totaal. dus inclusief hout, speakers, versterker, filters, grills, etc.etc.? Is er iemand die dat weet. Dan kan ik kijken of ik van de zomer een leuk projectje kan beginnen.

[lutkeveld]

Jorrick. 15 watt is ruim genoeg voor die speakers. Het lijkt misschien niet weinig maar het is behoorlijk veel. Een autoradio op vol volume, waar autospeakers voor bedoeld zijn, heeft ook ongeveer zoveel output.

Een voeding is om te laden en te spelen te gelijk. Als je je accu laad en tegelijkertijd je versterker aan hebt zal de versterker zijn stroom bij de lader weg halen. Die is daar niet voor bedoeld en zal er dus mee stoppen of een flinke ruis geven.

Probeer zelf alles nog eens na te gaan. Waar ga je bijvoorbeeld de connectoren in plaatsen? In een paneeltje neem ik aan, die heb je nog niet.

@jeroen. Hij gaat moeite hebben om een grote kist met 20cm autospeakers te overtreffen lijkt mij. Echter is de Boominator Micro slechts 5 liter in totaal, heeft 360 graden geluid, is enorm stevig en klinkt (in theorie dan) erg goed. Ik heb hem zelf (nog) niet gehoord, maar dat zal niet lang meer duren . Ik zit totaal rond de 85 euro met tweedehandse SP60/8 woofers, geen tweeters, een loodaccu en een TA2024. Als je voor de volledige Micro gaat ben je nieuw waarschijnlijk +/-200 kwijt, voor de Mini 250-275. Je kan natuurlijk beslissen om gewoon bij een loodaccu te blijven, geen bluetooth te doen, een ta2024 te gebruiken en noem maar op. In dat opzicht is het maar net hoe duur je het zelf maakt al heb je wel de basiskosten.

[Pindakaas]

@jeroen. Hij gaat moeite hebben om een grote kist met 20cm autospeakers te overtreffen lijkt mij. Echter is de Boominator Micro slechts 5 liter in totaal, heeft 360 graden geluid, is enorm stevig en klinkt (in theorie dan) erg goed. Ik heb hem zelf (nog) niet gehoord, maar dat zal niet lang meer duren . Ik zit totaal rond de 85 euro met tweedehandse SP60/8 woofers, geen tweeters, een loodaccu en een TA2024. Als je voor de volledige Micro gaat ben je nieuw waarschijnlijk +/-200 kwijt, voor de Mini 250-275. Je kan natuurlijk beslissen om gewoon bij een loodaccu te blijven, geen bluetooth te doen, een ta2024 te gebruiken en noem maar op. In dat opzicht is het maar net hoe duur je het zelf maakt al heb je wel de basiskosten.

Ik denk dat ik waarschijnlijk de mini wil gaan maken. Een TA2024 heb ik nog uit mijn oude kist. Net zoals een GelAccu. Ik denk dat ik dan vooral geld moet gaan uitgeven aan hout, lijm en speakers. Alle Gimmicks zoals airplay en bluetooth enzo komen later wel.
85 euro valt mee vind ik. Maar eens op zoek naar een paar tweedehands speakers.

[ Voor 3% gewijzigd door Pindakaas op 02-06-2014 18:44 ]

[lutkeveld]

Let wel op, het MOETEN de Monacor SP60's zijn. Ik heb toevallig een set kunnen halen voor 17.50. Nieuw zijn ze slechts 18 euro per stuk, de tweeters zijn 11 euro, de filter 18 euro. Accusafe bied ze wel aan als een kit. Het enige wat je aan het design mag veranderen is het middengedeelte, voor de rest moet alles gelijk blijven voor optimale prestaties.

Als je het middenstuk modulair maakt kan je inderdaad later nog dingen toevoegen/wijzigen.

[Verwijderd]

Beste allemaal,

Wij hebben ook een kistradio gemaakt, nu lijkt het ons ook wel mooi om verschillende telefoons aan de kistradio te kunnen doen. Heeft iemand hiervoor een schema om iets in elkaar te solderen of een andere oplossing? Dit is wat ik ongeveer bedoel: http://www.gadgethouse.nl...m-aansluiting-p80576.html
Bij voorbaat dank

[Harrstein]

een bak verf verder



Heb vandaag ook de andere boostconverter ontvangen. zal morgen eens kijken of tie het een beetje doet

[AOC]

Wanneer ik de geluidkabels van mijn sony xec505 crossover naar de ta2024 aanraak (op tikken of bewegen) dan hoor ik een luidere brom uit mijn speakers komen. Is dit ook onderdeel van een groundloop of moet je dan meer denken aan een versleten kabel?

Ook is het zo dat wanneer ik de ground kabels van de sony xec505 niet aansluit er aanzienlijk mindere brom uitkomt, dan wanneer ik dat wel doe. Om een of andere reden springt de sony xec505 wel aan zonder dat die geaard is, waarschijnlijk gaat die dan over de ground van mijn ta2024.

Is zoiets uit de weg te gaan of helemaal niet?

[Carneoleon]

Verwijderd schreef op maandag 02 juni 2014 @ 19:02:
Beste allemaal,

Wij hebben ook een kistradio gemaakt, nu lijkt het ons ook wel mooi om verschillende telefoons aan de kistradio te kunnen doen. Heeft iemand hiervoor een schema om iets in elkaar te solderen of een andere oplossing? Dit is wat ik ongeveer bedoel: http://www.gadgethouse.nl...m-aansluiting-p80576.html
Bij voorbaat dank

Wil je alleen 2 aansluitingen hebben? Of wil je ook net als in die link het volume van allebei aan kunnen passen?

[Verwijderd]

Ik zit met een probleem... Tijdje terug ben ik ook actief geweest op dit forum.

Mijn speakerkrat met een autoversterker, PhoenixGold QX2100.
Vele uren heeft die gespeeld in een kleedkamer van voetbal.
Nu denk ik dat door de vochtigheid in de kleedkamer mijn versterker heeft aangetast.

Als ik nu muziek afspeel zachtjes, dan houdt die zich heel erg in.
Als ik hem wat harder zet dan springt die ineens naar zijn normale volume.

Ik denk dus dat er te weinig stroom erdoor heen gaat waardoor de verbinding niet goed is en als ik hem dan harder zet dat die dan ineens overspringt.

Beetje moeilijk uit te leggen.. het ligt wel aan de versterker, heb verschillende kabels/telefoons/etc geprobeerd.

----
EDIT: als ik de volume net zo zet dat die overspringt.. dan is het ene keer zachtjes,, daarna springt die weer hard en dan springt die weer ineens terug. random..

[ Voor 10% gewijzigd door Verwijderd op 04-06-2014 14:51 ]

[Verwijderd]

Verwijderd schreef op woensdag 04 juni 2014 @ 14:47:
Ik zit met een probleem... Tijdje terug ben ik ook actief geweest op dit forum.
----
EDIT: als ik de volume net zo zet dat die overspringt.. dan is het ene keer zachtjes,, daarna springt die weer hard en dan springt die weer ineens terug. random..

Hoogstwaarschijnlijk je ingangs potmeter, kraakt het geluid ook als je aan de volume knop zit?

[Verwijderd]

Verwijderd schreef op woensdag 04 juni 2014 @ 15:10:
[...]


Hoogstwaarschijnlijk je ingangs potmeter, kraakt het geluid ook als je aan de volume knop zit?

Volgens mij niet, misschien alleen een enkele kraak als die overschiet van volume.

Het is ook niet altijd, want nu test ik het maar doet die het gewoon normaal..
maar t komt steeds vaker voor.

[Verwijderd]

Carneoleon schreef op woensdag 04 juni 2014 @ 11:36:
[...]


Wil je alleen 2 aansluitingen hebben? Of wil je ook net als in die link het volume van allebei aan kunnen passen?

Niet enkel 2 aansluitingen, maar het volume hoeft ook niet per se aanpasbaar te zijn. Wat ik wil maken is eigenlijk gewoon een simpel kastje met 2 ingangen, een uitgang en een crossfader.

[lutkeveld]

Twee 3.5mm sockets en een DPDT schakelaar?

[Carneoleon]

DPDT is dan een oplossing, erg simpel en goedkoop, dan heb je dus gewoon een schakelaar om tussen de bronnen te wisselen, niet hetzelfde als een cross-fader.

Meest voor de hand liggende is een lineaire stereo schuif potmeter. Zoiets:

http://www.okaphone.com/artikel.asp?id=461411

Hoe goed dat in het eggie werkt kan ik niet zeggen. Aansluiten is vrij simpel.

[Raz3r]

Hallo,

Ik heb mijn TA2024 een poosje geleden gemod, alles werkte prima maar bij nader inzien heb ik de mod niet nodig en zorgt het alleen maar voor een nadeel: meer ruis.

Zodoende heb ik de weerstandjes verwijderd maar nu werkt 1 speaker nog naar behoren, uit de andere komt een erg zacht geluid. Iemand enig idee wat het probleem kan zijn?

[Verwijderd]

Hallo,

Iemand ervaring met Sure Electronics boost converter 300W?
ik heb namelijk zonet aangesloten en hij wilt niet starten (geeft geen output)
De 12+ steekt op 12+ en de GND steekt op de GND en de EN hangt op de GND...
Hij is gloednieuw, enkel 1 led status brandt, Thankss!!

Greetings

[lutkeveld]

EN is voor het inschakelen van de boost IC toch? Als je die geen +12V geeft gaat de IC niet aan.

@razer, heb je de onderliggende SMD weerstand misschien per ongeluk los gesoldeerd?

[ Voor 31% gewijzigd door lutkeveld op 04-06-2014 19:59 ]

[Verwijderd]

lutkeveld schreef op woensdag 04 juni 2014 @ 19:58:
EN is voor het inschakelen van de boost IC toch? Als je die geen +12V geeft gaat de IC niet aan.

@razer, heb je de onderliggende SMD weerstand misschien per ongeluk los gesoldeerd?

Lutkeveld volgens de chinezen moet je EN aan de GND hangen ( http://www.sure-electroni.../PS-SP12151_Ver1.0_EN.pdf )
Kan zijn dat ze fout zijn he

Groeten ,
Tim

[lutkeveld]

Owh, ik zag bij 'EN enabled voltage' 12V staan. Zou dat dan voor het uitschakelen zijn? Probeer het eens zonder iets aan te sluiten op EN.

[Verwijderd]

lutkeveld schreef op woensdag 04 juni 2014 @ 20:06:
Owh, ik zag bij 'EN enabled voltage' 12V staan. Zou dat dan voor het uitschakelen zijn? Probeer het eens zonder iets aan te sluiten op EN.

Oké , volgende informatie ondekt over de Boost converter

12V+ DC op VIN connector
0 v DC op GND connector
EN op de GND connector

Ik ben gewoon ff logisch gaan denken , normaal gezien moet alles toch eerst via de zekering gaan, dus en VIN connector meten rechstreeks door naar de zekering dusja

Thx voor de help anyway !

Greetings!

[Carneoleon]

Ik heb m.ook, en de laatste keer dat ik dat had uitgezocht(er zijn verschillende versies) moet de enable zweven ( nergens op aangesloten zijn) om aan te staan. Als je hem aan ground hangt schakelt hij uit.

En bij mij doet hij.het ook op die manier

[ Voor 18% gewijzigd door Carneoleon op 04-06-2014 22:22 ]

[wesleytjuh]

Ik heb er laatst ook ergens een ingebouwd en kan me niet herinneren dat de enable gebruikt werd, zonder enable meette ik gewoon de uitgangsspanning.

[djrednas]

wesleytjuh schreef op woensdag 04 juni 2014 @ 22:27:
Ik heb er laatst ook ergens een ingebouwd en kan me niet herinneren dat de enable gebruikt werd, zonder enable meette ik gewoon de uitgangsspanning.

omdat er zonder 12v of gnd op de enable de enable zweeft, en dus ergens tussen de 0 en 0,2 ligt, wat blijkbaar niet geneog is om te zorgen dat hij uit gaat maar mocht je een keer een grote zwevende spanning hebben... gekke resultaten gegarandeerd

[Verwijderd]

Carneoleon schreef op woensdag 04 juni 2014 @ 22:06:
Ik heb m.ook, en de laatste keer dat ik dat had uitgezocht(er zijn verschillende versies) moet de enable zweven ( nergens op aangesloten zijn) om aan te staan. Als je hem aan ground hangt schakelt hij uit.

En bij mij doet hij.het ook op die manier

[afbeelding]

Thx voor het antwoord , btw , welke versterker printjes heb je erbij staan?

Groetjes
Tim

[Carneoleon]

Uh, ok, ik had het beetje fout, hij gaat niet uit als je hem ground. Ik heb die gebasseerd op de UC3843 chip.
Daar zeggen ze dit bij:
When EN pin is suspended or grounded, boost converter works.
When EN pin connects to DC3V to DC5.5V, boost converter won't work.

Dus hij zou het sowieso moeten doen, want de aan functie doet het bij beide versies zowel zwevend als aan ground. Hang m iig niet aan 12V als je niet zeker weet dat het die TL494 versie is

De versterkers zijn 2x TDA7498E (2x 220W, rode bordje) en een 1x TDA7498 (2x80W, blauwe bordje)

Verder zie je nog een mini-dsp, een solar charge controller, een 8A led-dimmer met afstandsbediening en de rest spreekt voor zich. Onder deze plaat liggen 5 auto accu's, goed voor 311Ah (en een gebroken rug, 90kg)

[ Voor 5% gewijzigd door Carneoleon op 04-06-2014 22:52 ]

[wesleytjuh]

djrednas schreef op woensdag 04 juni 2014 @ 22:30:
[...]


omdat er zonder 12v of gnd op de enable de enable zweeft, en dus ergens tussen de 0 en 0,2 ligt, wat blijkbaar niet geneog is om te zorgen dat hij uit gaat maar mocht je een keer een grote zwevende spanning hebben... gekke resultaten gegarandeerd

Zweven en dus ongedefinieerd is altijd een gevaarlijk gebied. Je kunt niet zeggen of hij dan tussen de 0.0 en 0.2V ligt, wat ik wel weet is dat hij zonder de enable bij een korte test werkte. Maar het is een goed idee om de enable een gedefinieerde status te geven.
Ik geloof dat Seehnav de nieuwe versie heeft, zal eens kijken wat die op de Enable wilt.

Edit: Yep TL494, aan ground dus. Wellicht DOA dan? Of dipswitches aangepast met power erop?

[ Voor 11% gewijzigd door wesleytjuh op 04-06-2014 23:24 ]

[Verwijderd]

Carneoleon schreef op woensdag 04 juni 2014 @ 22:50:
Uh, ok, ik had het beetje fout, hij gaat niet uit als je hem ground. Ik heb die gebasseerd op de UC3843 chip.
Daar zeggen ze dit bij:
When EN pin is suspended or grounded, boost converter works.
When EN pin connects to DC3V to DC5.5V, boost converter won't work.

Dus hij zou het sowieso moeten doen, want de aan functie doet het bij beide versies zowel zwevend als aan ground. Hang m iig niet aan 12V als je niet zeker weet dat het die TL494 versie is

De versterkers zijn 2x TDA7498E (2x 220W, rode bordje) en een 1x TDA7498 (2x80W, blauwe bordje)

Verder zie je nog een mini-dsp, een solar charge controller, een 8A led-dimmer met afstandsbediening en de rest spreekt voor zich. Onder deze plaat liggen 5 auto accu's, goed voor 311Ah (en een gebroken rug, 90kg)

5 Auto accu's, en hoelang speel je er mee ? ik gok 4 dagen op vol volume ?

[Terrz]

Carneoleon schreef op woensdag 04 juni 2014 @ 22:50:


De versterkers zijn 2x TDA7498E (2x 220W, rode bordje) en een 1x TDA7498 (2x80W, blauwe bordje)

Verder zie je nog een mini-dsp, een solar charge controller, een 8A led-dimmer met afstandsbediening en de rest spreekt voor zich. Onder deze plaat liggen 5 auto accu's, goed voor 311Ah (en een gebroken rug, 90kg)

Holy shit, dat is nog eens een installatie. Mag ik vragen waarvoor je dit gebruikt? Op festivalcampings?
En wat voor speakers hang je er aan?

[ Voor 28% gewijzigd door Terrz op 05-06-2014 11:57 ]

[Acolyte57]

Heb laatst bij een vintage markt een klein (MBP 13" past er precies in) attache achtig koffertje gekocht:



Stuk handzamer dan het rode accusafe-based koffertje wat ik eerder gebouwd had - die 7kg is prima voor naar het park om de hoek maar minder om ook daadwerkelijk mee te nemen op de fiets bv. Nu zat ik te denken om hier ook een simpele lichte build van te maken, misschien op basis van een MaxAmp, BT module en een ebay li-ion accu? Bespaart me het gewicht van de flinke gel accu, lader en voeding zeg maar. Vraag me alleen af wat ik het beste kan doen ivm het kleine volume van de koffer. Autospeakers zijn bedoeld voor dit soort rare kleine volumes, maar vind ik qua uiterlijk weer niet mooi passen. Ik heb juist meer zoiets in m'n hoofd zitten:



Iemand wat pointers in de goede richting voor me?

[Verwijderd]

Beste tweakers,

Ik had vandaag het idee om bluetooth in mijn kistradio te bouwen! de kist is een metalen munitiekist dus ik twijfelde of hij wel bluetooth kon ontvangen ivm het metaal.
Weet iemand toevallig of dit werkt? of zou ik dan een antenne oid moeten gebruiken?
als dit zou kunnen welke ontvanger zouden jullie mij dan aanraden?

bij voorbaat dank!

[djrednas]

Voor iedereen die met Inventor (autodesk) werkt, hier een linkje naar de mini-boominator tekeningen
Mocht je nog fouten ontdekken dan hoor ik dit graag

Klik hier

[Blefke]

Vraagje,
Vorig jaar een kistradio gebouwd, met veel hulp van Wesley :-)
Nu heb ik een probleem.
De radio speelt niet meer…
Volgens mij laadt de accu niet meer op en op 220V speelt hij ook niet meer.
Vind het erg vreemd, daar de kist voorheen altijd zo wie zo op 220V functioneerde.
De kist heeft een TA2020, bluetooth module, accu 12V 7 A,industriële voeding, accusafe.

Wat zou ik moeten doen om alles weer te laten functioneren.
Graag jullie hulp.

Greetz,
Blefke

[djrednas]

Oke, vandaag nog eens een poging gewaagd bij hobbyking, maar ik ben dus echt een dikke nerd als het om lithium ion setjes gaat, en al helemaal met die laadregelaars en weet ik veel wat allemaal.

Is er iemand vrijwillig om mij te helpen met het samenstellen van een 12Volt lithium ion setje (lader op 230, laadregelaar, cellen en wat er nog meer voor troep bij komt kijken )

Het aantal Ah ligt voor mij al goed rond de 5/12 daar moet een mini-boominator toch wel even op draaien dacht ik. ruimte is geen probleem, de kist gaat nog gelaserd worden

[Scamid]

Blefke schreef op donderdag 05 juni 2014 @ 22:49:
Vraagje,
Vorig jaar een kistradio gebouwd, met veel hulp van Wesley :-)
Nu heb ik een probleem.
De radio speelt niet meer…
Volgens mij laadt de accu niet meer op en op 220V speelt hij ook niet meer.
Vind het erg vreemd, daar de kist voorheen altijd zo wie zo op 220V functioneerde.
De kist heeft een TA2020, bluetooth module, accu 12V 7 A,industriële voeding, accusafe.

Wat zou ik moeten doen om alles weer te laten functioneren.
Graag jullie hulp.

Greetz,
Blefke

Klinkt als een probleem met de accusafe aangezien hij en op de voeding en op de accu niets doet.
Ledje van de versterker brand ook niet meer?
Je kan de versterker eens rechtstreeks op de accu aansluiten om uit te sluiten.

[Zuluman]

kan ik deze ook gebruiken voor de TA2024 mod? en ook voor de sure-versie?

hij is 0,6 watt ipv 0,25. als ik 0,25 wat neem moet ik meteen 100 nemen bij conrad.

[TBTL]

Ja hoor, geen probleem.

[Verwijderd]

djrednas schreef op donderdag 05 juni 2014 @ 22:55:
Oke, vandaag nog eens een poging gewaagd bij hobbyking, maar ik ben dus echt een dikke nerd als het om lithium ion setjes gaat, en al helemaal met die laadregelaars en weet ik veel wat allemaal.

Is er iemand vrijwillig om mij te helpen met het samenstellen van een 12Volt lithium ion setje (lader op 230, laadregelaar, cellen en wat er nog meer voor troep bij komt kijken )

Het aantal Ah ligt voor mij al goed rond de 5/12 daar moet een mini-boominator toch wel even op draaien dacht ik. ruimte is geen probleem, de kist gaat nog gelaserd worden

Ik ben er ook (op volle gemak) onderzoek naar aan doen, ik ga kijken om zelf een li ion batterij + lader te maken.

Dit word mijn oplaad PCB :
http://www.benl.ebay.be/i...ash=item51bb248d80&_uhb=1

in combinatie met deze batterijen:
http://www.benl.ebay.be/i...ash=item338ee6e90b&_uhb=1

Bij li-ion (bij mijn weten) moet elke batterij (of cel) apart opgeladen worden( dit word gedaan via oplaad pcb) , en als ik die oplaad pcb gebruik kan ik een gewone adapter van 220v(ac) naar 12v(dc) gebruiken

Voor alle electronica mensen, don't shoot me if i'm wrong

greetz

[wesleytjuh]

Je laad printje lijkt mij meer een simpel protectie printje. Daarmee ga je niet kunnen laden in combinatie met een 12V voeding.
Zo'n protectie printje heb je wel nodig, om de boel in de gaten te houden en indien nodig te beschermen. Dan nog een laad printje erbij en je bent klaar. Laden kan inderdaad per cel, om zo alles gebalanceerd te houden, of per string van meerdere cellen in serie. Voor een kistradio met li-ion kom je vaak bij 3S oftewel 3 in serie uit, goed voor 11.1V nominaal.

[lutkeveld]

djrednas schreef op donderdag 05 juni 2014 @ 22:55:
Het aantal Ah ligt voor mij al goed rond de 5/12 daar moet een mini-boominator toch wel even op draaien dacht ik. ruimte is geen probleem, de kist gaat nog gelaserd worden

Hou er wel rekening mee dat de lengte maximaal 138mm is. Je zou deze combi kunnen nemen:
-Accu.. Past precies. Gaat +/-14 uur mee op vol volume, +/-50 op normaal niveau.
-Lader
-Protectie. Wel op 10V instellen als laagste spanning.

Gebruik een 12V 5A brick voor laden/voeding. Split hem naar de lader en versterker. Neem wel een goede om ruis te voorkomen. Als connector neem je een switched DC 5.5x2.1 connector zodat de accu automatisch ontkoppelt wordt van de versterker zodra je de voeding aansluit. Laden gaat dus via de balanceerplug, stroom naar de versterker gaat via de twee dikke kabels. Daar heb je wel een adapter voor nodig om die aan te kunnen sluiten, het gaat om een 5mm bullet plug.

[Harrstein]

en de boel maar eens in elkaar gebout vandaag







ik weet dat de kabels nog niet helemaal netjes zijn. maar dat komt later wel

[Pindakaas]

@ hierboven, Ziet er goed uit!

Vandaag maar even de balans opgemaakt om te kijken hoe duur het wordt om een (aangepaste) Boominator te maken maar ik denk dat ik nog eventjes moet door sparen tot de volgende zomer. Komt toch nog een aanzienlijk bedrag uit.

Naamloos by JJFeith, on Flickr

[h4ze]

Ik heb het idee een sub te gaan bouwen maar laten varen. (want lui)
Ik heb nog een uitgeholde sony sub uit een all in one setje die pefect is voor wat ik wil doen denk ik.
En nog een setje philips speakers. Die zeer lekker werken met een standaard ta2024, Maar missen wat bas.
Nu wil ik die sub op een ander bordje aansluiten en zo een 2.1 set maken.
Nu mijn vraag als ik het line signaal split voor de 2 versterkers word het signaal dan niet te zwak?
En kan ik de stereo input voor de bass versterker samenvoegen op 1 kanaal? (ivm single coil woofer)

Groeten h4ze.

[Scamid]

Harrstein schreef op vrijdag 06 juni 2014 @ 17:12:
en de boel maar eens in elkaar gebout vandaag

[afbeelding]

[afbeelding]

[afbeelding]

ik weet dat de kabels nog niet helemaal netjes zijn. maar dat komt later wel

Die JBL speakers zijn 2 Ohm of niet? Welke versteker heb je er in zitten?

[djrednas]

lutkeveld schreef op vrijdag 06 juni 2014 @ 16:08:
[...]

Gebruik een 12V 5A brick voor laden/voeding. Split hem naar de lader en versterker. Neem wel een goede om ruis te voorkomen. Als connector neem je een switched DC 5.5x2.1 connector zodat de accu automatisch ontkoppelt wordt van de versterker zodra je de voeding aansluit. Laden gaat dus via de balanceerplug, stroom naar de versterker gaat via de twee dikke kabels. Daar heb je wel een adapter voor nodig om die aan te kunnen sluiten, het gaat om een 5mm bullet plug.

Dan zou ik dus ook deze voeding, een lipo accusafe kunnen aanschaffen samen met een stukje kabel met female bullet plug, en dan ben ik ook klaar
verder was ik zo ver niet gekomen op hobbyking tnx

[lutkeveld]

h4ze schreef op zaterdag 07 juni 2014 @ 20:16:
Nu mijn vraag als ik het line signaal split voor de 2 versterkers word het signaal dan niet te zwak?

Nee

En kan ik de stereo input voor de bass versterker samenvoegen op 1 kanaal? (ivm single coil woofer)

Ja, zie het stereo naar mono schema in de startpost. Je benut dan slechts een kanaal, het is niet mogelijk de output van beide kanalen te combineren.

djrednas schreef op zondag 08 juni 2014 @ 17:31:
[...]
Dan zou ik dus ook deze voeding, een lipo accusafe kunnen aanschaffen samen met een stukje kabel met female bullet plug, en dan ben ik ook klaar
verder was ik zo ver niet gekomen op hobbyking tnx

Dat kan je doen, en dan een 230v socket als input. Het wordt dan wel een beetje krap in het elektronica compartiment. De Accusafe schakelt volgens mij bij input van een (2-polige) lader. Aangezien je hier met een 4-polige lader zit zal het een redelijk geknoei worden. Waar je anders gewoon de accu in de lader prikt zal je nu eerst een kabel moeten splitten: buitenste twee draden naar de Accusafe en ook het complete setje aan een connector solderen om aan de accu te koppelen.

[djrednas]

lutkeveld schreef op zondag 08 juni 2014 @ 18:21:
[...]

Dat kan je doen, en dan een 230v socket als input. Het wordt dan wel een beetje krap in het elektronica compartiment. De Accusafe schakelt volgens mij bij input van een (2-polige) lader. Aangezien je hier met een 4-polige lader zit zal het een redelijk geknoei worden. Waar je anders gewoon de accu in de lader prikt zal je nu eerst een kabel moeten splitten: buitenste twee draden naar de Accusafe en ook het complete setje aan een connector solderen om aan de accu te koppelen.

Tenzij je de 12volt naar de laadregelaar door de accusafe laat gaan? of laad de accu leeg door de lader?

[wesleytjuh]

Gisteren de Boominator eens even getest, naja, even maar want een goede plaats om hem echt hard te kunnen zetten zonder de enorme aso uit te hangen heb ik nog niet gevonden. Hoe dan ook, ik kan nu zeggen dat ik overtuigd ben van het design, komt eigenlijk pas tot zijn recht in een groot open terrein. Binnenshuis is het "mwah" en zelfs in een straat klinkt het vergeleken met een groot open terrein "wel oke". Voor de beeldvorming:

De Boominator stond daar ongeveer 80 meter van ons vandaan(getild door Ruud ofwel Stekeltje op het forum hier). Op het hoogste volume voor vervorming was het nog steeds alsof je er net naast stond, en zit er nog een serieuze kick in het geluid. Op een meter of 10 ervandaan kan je met elkaar praten vergeten en mis je een subwoofer zelfs niet echt, hoewel natuurlijk altijd een leuke toevoeging . Maar nodig is het absoluut niet, waardoor een extra unit met weer extra accucapaciteit meeslepen dus niet nodig is .


Ja hij moet nog steeds eens een keer afgemaakt worden

lutkeveld schreef op zondag 08 juni 2014 @ 18:21:
[...]


Nee


[...]


Ja, zie het stereo naar mono schema in de startpost. Je benut dan slechts een kanaal, het is niet mogelijk de output van beide kanalen te combineren.


[...]


Dat kan je doen, en dan een 230v socket als input. Het wordt dan wel een beetje krap in het elektronica compartiment. De Accusafe schakelt volgens mij bij input van een (2-polige) lader. Aangezien je hier met een 4-polige lader zit zal het een redelijk geknoei worden. Waar je anders gewoon de accu in de lader prikt zal je nu eerst een kabel moeten splitten: buitenste twee draden naar de Accusafe en ook het complete setje aan een connector solderen om aan de accu te koppelen.

Hij schakelt automatisch op de voeding.

djrednas schreef op zondag 08 juni 2014 @ 22:47:
[...]


Tenzij je de 12volt naar de laadregelaar door de accusafe laat gaan? of laad de accu leeg door de lader?

Wat ik zelf voorstel in deze opstelling en zelf ook een keer toegepast heb is dit:

Voeding -> Splitsen naar:
--> AccuSafe PSU input
PSU wordt dan doorgelust naar je versterker als de voeding aanstaat.
--> 12V input van lader. De balanceerplug laat je permanent aan de accu zitten.

Als de voeding aangaat krijg de versterker prik via de voeding en de acculader prik via de voeding. De versterker speelt dan vanaf de voeding en de accu wordt geladen met de acculader.

Wat wel handig kan zijn is een schakelaar in de - pool van de accu, zowel in de dikke - kabel als de - kabel in de balanceer plug. Het kan zijn anders zijn dat de acculader de accu langzaam leegtrekt doordat hij permanent met de accu verbonden is.

[ Voor 49% gewijzigd door wesleytjuh op 09-06-2014 14:06 ]

[lutkeveld]

Krijgt de accu dan geen 12V van de PSU toegestuurd?

De Boominator met zijn hoge Q (1.2) basreflex design schijnt alleen in grote open ruimtes optimaal te werken. De Boominator Mini/Micro met zijn Q=1 design zal het in verhouding binnen beter moeten doen. Als je met de Cubo15 het aangeraden XO punt gebruikt vervalt de bult in het 100-200hz gebied en zal hij ook in kleinere ruimtes goed klinken.

Hij ziet er trouwens geweldig uit! Wat moet er allemaal nog aan gebeuren?

[Verwijderd]

Beste Tweakers,

Ik ben bezig met mijn tweede kistradio, in wil er nu voor zorgen dat hij van buiten het kistje opgeladen kan worden ipv dat eerst de deksel eraf moet en dan pas opgeladen kan worden.
Wat is hier de beste manier voor?

[Verwijderd]

Beste Arjen,

Ik heb de druppelader gesoldeerd aan een Euro stekker en de input in de doos verwerkt, met krimp kouse kan je alles mooi afwerken. Het werkt prima en het kost bijna niks.

[bbbob]

Heb de afgelopen 2 weken ook maar eens een aantal speaker-kratjes gemaakt (Koelboxen om precies te zijn)

Specs en foto's:

Kist 1 [ test kistje die met de dag veranderd haha ]

Kist: Koelbox van de action 24L
Kabels: 1.5mm^2
Schoeven: Wurth schroeven, ringetjes enz enz
Kabelschoentjes etc: Conrad
Speakers: Boschmann 13cm dingen (Toen ik deze auto kocht direct eruit getrokken en vervangen voor andere)
Voltmeter: Ooit op eBay gekocht
Versterker: Marquant mca-200 Lag nog in een rommel opberg kist onder bed
Accu: Ooit aangeschaft voor ander projectje 7aH 12v
Accu lader: Ook ooit aangeschaft voor dat project. 500mAh ladertje
RCA/Tulp > Jack: Van zolder
Aan/Uit knop: Van oude pc neon staven
_______________________________________
Speelduur: ~6.5 uurtjes vol
Kwaliteit: Mwa best aardig
Volume: Leuk voor kleine ruimtes




Kist 2 [ voor mn broer ]
Kist: Koelbox van de action 24L
Kabels: 1.5mm^2
Schoeven: Wurth schroeven, ringetjes enz enz
Kabelschoentjes etc: Conrad
Speakers: 2 x JBL GTP93 3weg 4ohm 5-100Watt RMS 6x9” speakers
Voltmeter: eBay ding
Versterker: TA2024 Moded. En een Jack plug aan het kabeltje
Accu: Ook een 7aH 12v ding
Accu lader: Conrad 800mAh 12v ladertje
Aan/Uit knop: Conrad
_______________________________________
Speelduur: ~10 uurtjes vol
Kwaliteit: Redelijk voor het formaat
Volume: Gaat hard. Om een idee te geven, je kunt een volle kantine met muziek vullen.





Kist 3 [ Voor de broer van mn vriendin ]
Kist: Koelbox van de big bazar 24L
Kabels: 1.5mm^2
Schoeven: Wurth schroeven, ringetjes enz enz
Kabelschoentjes etc: Conrad
Speakers: 2 X Excalibur X69.33 4-weg 4ohm 120RMS 6x9” speakers
Voltmeter: eBay ding
Versterker: Versterker met 2 x 15W (4ohm) met 90% effici USB SD Jack potmeter afstandsbediening
Accu: Ook een 7aH 12v
Accu lader: Conrad 800mAh 12v ladertje
Want voeding: Een oude externe HDD voeding. 12v 5.0A met de goede plug
_______________________________________
Speelduur: Nog geen idee maar gok ook zo rond de ~10 uur
Kwaliteit: Mwa best aardig en net iets meer.
Volume: Wow wat een geluid hahaha
ps kan ook aan het stopcontact en USB/SD/Jack aansluitingen en een afstandsbediening die zelfs werkt met de deksel erop.





Erg leuk om te doen en leuk resultaat!
Het moest goedkoop <€125 zijn per kist dus zo veel mogelijk gebruikt gemaakt van simpele onderdelen.
Enige dat ik zelf mis is de accu safe in alle 3 de kistjes.
Kist 2 en 3 heb ik serieus mn best op gedaan en de nodige spullen voor moeten kopen.

Op en of aanmerkingen, graag!

[Verwijderd]

De boominator Is heel mooi geworden! wesley kan je misschien een keer een filmpje ervan maken?

[wesleytjuh]

Jahoor, ik moet echt nog eens een goed open terein waar ik niemand stoor vinden en dan zal ik eens een filmpje maken terwijl ik van een afstand erop af loop. Wellicht een dB meter erbij . Ga mijn best doen!

[djrednas]

wesleytjuh schreef op maandag 09 juni 2014 @ 22:32:
Jahoor, ik moet echt nog eens een goed open terein waar ik niemand stoor vinden en dan zal ik eens een filmpje maken terwijl ik van een afstand erop af loop. Wellicht een dB meter erbij . Ga mijn best doen!

Zijn dat de soesterduinen?

Ik ga eens kijken of ik een volumeknop kan regelen waarmee ik de - dan kan onderbreken, zo krijg ik niet weer meer schakelaars in die kleine ruimte erbij en anders gewoon die schakelaars met lichtring

[wesleytjuh]

Nope Drunese duinen, maar lijkt inderdaad veel op elkaar .

Yep een potmeter met schakelaar is ideaal, mag gewoon in de +. Je hebt er een met een schakelaar van minimaal 2-3A nodig.

[Verwijderd]

Verwijderd schreef op maandag 09 juni 2014 @ 22:01:
Beste Arjen,

Ik heb de druppelader gesoldeerd aan een Euro stekker en de input in de doos verwerkt, met krimp kouse kan je alles mooi afwerken. Het werkt prima en het kost bijna niks.

Daar had ik zelf ook al over nagedacht en ik denk dat dat ook de beste manier is.
Bedankt voor de snelle reactie !

[Danster75]

Bij deze mijn kistradio. In theorie is deze portable, in de praktijk wordt
deze setup meegenomen op een kinderwagen. De geluidskwaliteit is zeer hoog
net als het volume. De basweergave is dankzij de stevige monoblock amp en
zware subwoofer extreem te noemen. Normaal heb ik dit setje in mijn auto liggen
als caraudio maar wanneer ik de grotten in de buurt van mijn woonplaats bezoek
of gewoon ergens portable goed geluid wil hebben heb ik het binnen een minuut
ontkoppeld en klaar voor vervoer.

Ik heb een aparte controleunit gemaakt om makkelijk het volume en eq instellingen
te regelen. Ook kunnen anderen makkelijk hun apparaat op de 3.5 aansluiting
koppelen.
De controleunit is voorzien van een voorversterker en een equalizer, gevoed
door een 12V 9AH LiIon accu welke ik tot nu toe nog niet leeg heb gekregen tijdens
een sessie. Een apart stereosignaal gaat van hieruit naar de 4 kanaalsamp, de
ander naar het monoblock voor de subwoofer.

In eerste instantie gingen wij de grotten in en wanneer wij op een 'chillplek'
kwamen, zette iemand zijn smartphone aan. Dit is opgevolgd door een portable
speakertje en daarna door een 12 naar 220V converter en een PC speakerset.
Omdat de hoeveelheid bas vrij beperkt was terwijl in mijn auto daar voldoende
van aanwezig was ben ik op het idee gekomen dit portable te maken en ben zo,
na de nodige upgrades van vrijwel ieder component, op de huidige setup uitgekomen:

-Pioneer PRS-D420 4x150W@4Ω RMS CLass FD amp
-Pioneer GMD-D8500M 1x600W@2Ω RMS Class D amp
-Rockford Fosgate P312D4 dual voice coil 12" subwoofer 500W RMS / 1000W piek
-2 JBL T696L 6x9 speakers 150W RMS / 600W piek 4Ω
-Caliber 1F condensator
-3x6V 12AH loodaccu parallel geschakeld
-2x12V 17AH loodaccu parallel geschakeld
Bovenstaande config weer serieel geschakeld om zo 19V 34AH vermogen te hebben.
Op vrij hard volume werkt de setup ongeveer vier uur.

Op 12V leverde de accu's niet voldoende ampères waardoor de amps soms uitvielen.
Na de upgrade naar 18V gebeurd dit niet meer en kan het geluid vol open gezet
worden wat dan ook extreem is; je kan er makkelijk een kleine raveparty mee geven!
De upgrade was riskant en het kon zijn dat de amps dit niet aankonden, het was dan
ook een spannend moment toen ik het voor het eerst aansloot. Gelukkig werkt het
allemaal prima.

De sidespeakers zijn snel los te halen van de sub en kunnen beide ongeveer anderhalve
meter worden uitgetrokken om een 'breder' geluidsveld te verkrijgen.

Het enige wat ik nog wil aanpassen is de stroomkabel tussen accu's en condensator welke niet dik
genoeg is; deze kan vrij warm worden.

[ Voor 4% gewijzigd door Danster75 op 10-06-2014 11:32 ]

[wesleytjuh]

Ziet er dik uit! Dat zal wel lekker klinken in een grot geloof ik ja .

Wel een paar kleine puntjes waar je wellicht op kunt verbeteren:
- Je accu's zijn momenteel niet echt ideaal geschakeld. Doordat je verschillende capaciteiten en dus verschillende interne weerstanden maar waarschijnlijk ook accu's met een niet gelijke leeftijd combineert zal de ene cel harder slijten dan de andere. Door ongelijkmatige slijtage wordt het verschil tussen de cellen enkel maar groter en groter waardoor de slijtage enkel maar sneller zal toenemen voor bepaald cellen totdat het geheel niet meer werkt. Zoals je zelf al gemerkt hebt zal het dus prima werken vooralsnog, maar erg lang mee gaan zullen ze waarschijnlijk niet.
- De bekabeling tussen de accu's zelf is redelijk dik, maar de kabels van de accu's naar de versterkers is weer erg dun voor deze stromen. De kans is zelfs groot dat je enkel op de kabels al teveel spanningsval had waardoor je versterker uitviel bij flinke pieken in de bass. Door op 18V te werken hebben je versterkers minder last van de spanningsval op de kabels en in de accu, waardoor ze niet uitvallen. Of 18V op de lange termijn schade kan doen, geen idee. Je gebruikt wel hoogwaardige componenten dus dat is waarschijnlijk in je voordeel, maar een volle 18V accu is met 21.6V wel een heel stuk hoger dan de ~14.5V waar hij eigenlijk voor bedoelt is. Zou je eigenlijk op een caraudio forum moeten nazoeken.

Al met al geloof ik wel dat er een flinke bak herrie uit komt in ieder geval

[ Voor 9% gewijzigd door wesleytjuh op 10-06-2014 11:59 ]

[Danster75]

Bedankt voor de waarschuwingen. ik zal ze ter harte nemen; in ieder geval
ga ik dikkere bekabeling verzorgen.

De accu's zijn vrijwel even nieuw met maar een paar keer gebruik verschil.
De amp's zouden 15.8V slikken volgens specs maar onder het motto 'do or die'
heb ik gewoon 6V bij de 12 gezet. Erdere experimenten met mindere voltages
leverden nog altijd geluidsuitval op. Ik ga er, misschien onterecht, vanuit dat
de amps beschermd zijn tegen hoger dan veilige spanningen en zo niet, tja,
dan heb ik weer wat geleerd
Enkel een eerdere condensator van Crunch begon tijdens een cavesessie ineens
te roken! Ik dacht eerst nog: "Wie heeft een rookmachine meegenomen?" Snel
bleek dat het van mijn systeem kwam! Ik heb toen gelijk de stroom losgetrokken
natuurlijk en een cap gekocht die wel 20V rated is. Tot nu toe gaat het prima.

Ook al slijten de accu's sneller dan normaal, het is geen enorme investering dus
wat dat betreft is dat niet zo'n ramp.

[Verwijderd]

Ik verheug me er al op Wesley !

[Harrstein]

Scamid schreef op zondag 08 juni 2014 @ 12:12:
[...]


Die JBL speakers zijn 2 Ohm of niet? Welke versteker heb je er in zitten?

Beetje late reactie. maar met het weer van afgelopen weekend zit ik nou niet echt veel achter de pc

het zijn gewoon 4 ohmers. De versterker is nen ordinaire tk2050

[Maartinho]

Ongeveer een jaar geleden maakte iemand op dit forum melding van 2 watt monoversterker bordjes en kleine speakers met een diameter van tussen de 2 en 4 cm. Ik heb gezocht maar kon helaas niets vinden, weet iemand misschien of deze nog ergens te koop zijn?

Bestaan er ook woofers van 10cm of 4''?

[Verwijderd]

beste forumleden,

Ik zou graag een subwoofer in mijn kist willen plaatsen.
kan iemand mij wat meer vertellen over deze subwoofer?
http://www.kb-audio.nl/subwoofers/1164-boss-cx8.html
En hoe zou ik de ta2024 kunnen bruggen?

Gr Tom

[wesleytjuh]

Maartinho schreef op dinsdag 10 juni 2014 @ 21:08:
Ongeveer een jaar geleden maakte iemand op dit forum melding van 2 watt monoversterker bordjes en kleine speakers met een diameter van tussen de 2 en 4 cm. Ik heb gezocht maar kon helaas niets vinden, weet iemand misschien of deze nog ergens te koop zijn?

Bestaan er ook woofers van 10cm of 4''?

Woofers of subwoofers? 10CM woofers zou je kunnen kijken naar de Boomiantor mini of micro. Die gebruikt 4 (mini) of 2(micro) woofers in combinatie met erg kleine tweetertjes maar produceert zeker geen "mini" geluid .

Verwijderd schreef op dinsdag 10 juni 2014 @ 21:30:
beste forumleden,

Ik zou graag een subwoofer in mijn kist willen plaatsen.
kan iemand mij wat meer vertellen over deze subwoofer?
http://www.kb-audio.nl/subwoofers/1164-boss-cx8.html
En hoe zou ik de ta2024 kunnen bruggen?

Gr Tom

Een TA2024 is intern al gebrugged en kan je dus niet nog een keer bruggen. Als je dat doet zal hij direct stuk gaan.
Wat de subwoofer betreft kun je wellicht beter kijken naar een dual voice coil subwoofer zoals de SD215 van dayton audio. Die sluit je dan op 2 kanalen van je versterker aan. Daar hebben meerdere leden hier een kist mee gebouwd en die presteert erg goed. Er zijn ook zeker wel goede autosubwoofers te vinden, maar over de gene uit jouw link kan ik weinig zeggen helaas.

[Verwijderd]

bedankt voor de snelle reactie Wesley, ik zal even kijken naar de sub die je genoemd hebt.

[lutkeveld]

Maartinho schreef op dinsdag 10 juni 2014 @ 21:08:
Ongeveer een jaar geleden maakte iemand op dit forum melding van 2 watt monoversterker bordjes en kleine speakers met een diameter van tussen de 2 en 4 cm. Ik heb gezocht maar kon helaas niets vinden, weet iemand misschien of deze nog ergens te koop zijn?

Bestaan er ook woofers van 10cm of 4''?

De PAM8403 misschien? Werkt op USB of 5xAA. Met Monacor SP60, Dayton ND91/105, Visaton FRS8, Dayton DA135 noem maar op.

Verwijderd schreef op dinsdag 10 juni 2014 @ 21:30:
Ik zou graag een subwoofer in mijn kist willen plaatsen.
kan iemand mij wat meer vertellen over deze subwoofer?
http://www.kb-audio.nl/subwoofers/1164-boss-cx8.html
En hoe zou ik de ta2024 kunnen bruggen?

Je hebt (minimaal) de parameters Vas, Qts en Fs nodig. Vas ontbreekt in dit geval. Een zinnig oordeel kan ik er niet over geven. Boss geeft als suggesties voor de behuizing 0.5cu Ft of 1cu Ft (14/28 liter). De diepgang komt wel goed met een Fs van 46Hz, de efficiëntie zal dan waarschijnlijk dramatisch laag liggen.

De Dayton SD215 is een betere optie waarbij je ook allebei de kanalen van een TA2024 kan benutten. Je kan de kanalen namelijk niet bruggen aangezien ze intern al gebrugd zijn.
