Aaaaaah .

Kunnen we ergens een buildlog volgen ?

[Piet bel]

Zo zachtjes aan weer een beetje aan het kijken voor nieuwe onderdelen voor mn nieuwe kratje. Via via kwam ik op een mooie site waar ik veel producten stukken goedkoper kan krijgen. Vandaar mijn vraag, wat zijn de gedachten over de volgende producten?

http://www.dhgate.com/pro...3.html#s1-7-1%7C929327991 Een TA2020 versterker. Wellicht in een kleine case, maar dat kan geen kwaad. Iemand hier ervaringen mee? Of een mening?

Via dezelfde site ook gelijk even een accu opgezocht. Wat denkt men hier van? 9800 MAH zit rond de 20 euro. En hoe betrouwbaar is deze 9800Mah ook alweer? (heb hier eerder al een stukje over gelezen, maar kon dit helaas niet terugvinden.)
http://www.dhgate.com/pro...h-portable/137262519.html

[lutkeveld]

De lepai ta2020 heeft een update gehad en gaat nu door het leven als LP-2020A+. Out of the box redelijk goed, maar en kan behoorlijk wat aan getweaked worden. In dit topic vind je meer info over de versterker.

De li-ion packs zijn van zeer wisselende kwaliteit. Over het algemeen gewoon goed spul voor de prijs maar soms zit er een rotte appel tussen. Hij schakelt uit bij 2-3A wat een beetje tricky is icm een ta2020. Voor de zekerheid zou ik een elco gebruiken. En hey, waarom niet he, een elco is toch strontgoedkoop.

[Verwijderd]

na het vele meelezen.. ben ik ook met iets begonnen.





wat komt erin..

Industrieele voeding 12VDC 3.0A
TA2024 12V CLASS-T versterker
volt meter
accusafe print
mp3/sd/usb module
2x vumetertje (eigen bouwsel)
2x 12v/7ah
extra's: wcd, usb, aux.
paar sierleds (omdat het kan )

kist opzich is redelijk compact. samen met de hendel en de wieltjes kan je hem makkelijk rijden.

[JvS]

wesleytjuh schreef op zaterdag 07 september 2013 @ 12:44:
Aaaaaah .

Kunnen we ergens een buildlog volgen ?

We houden geen build log bij (behalve dan de twee berichten in dit topic en dezelfde berichten op het zelfbouw audio forum), maar maken wel foto's. Als-ie af is, zullen we wel een samenvatting posten.

Vooralsnog zie je alleen nog maar een kistje 9mm multiplex met een frame erin voor de sub en om de kist te verdelen in 4 compartimenten. Dat was al ingewikkeld genoeg. We hebben uiteindelijk een sleuf in een plank moeten fresen (eerste keer dat ik dat deed in mijn leven) om het passend te maken. Maar het past nu.

[Piet bel]

lutkeveld schreef op zondag 08 september 2013 @ 01:17:
De lepai ta2020 heeft een update gehad en gaat nu door het leven als LP-2020A+. Out of the box redelijk goed, maar en kan behoorlijk wat aan getweaked worden. In dit topic vind je meer info over de versterker.

De li-ion packs zijn van zeer wisselende kwaliteit. Over het algemeen gewoon goed spul voor de prijs maar soms zit er een rotte appel tussen. Hij schakelt uit bij 2-3A wat een beetje tricky is icm een ta2020. Voor de zekerheid zou ik een elco gebruiken. En hey, waarom niet he, een elco is toch strontgoedkoop.

Ok thanks! Zou je kort kunnen uitleggen wat een elco precies doet? En hoeveel Uf zo'n elco ongeveer moet zijn?
Verder nog even over die 9800MAH, iemand die me daar meer over kan vertellen?

[lutkeveld]

Er staat in de startpost wel meer info over (het gebruik van) een elco.

Hier, hier, hier en hier meer info/reviews over de li-ion packs.

@hieronder Ik weet niet of je dat wel mag doen. Voor zo ver ik weet heeft de speaker een weerstand, niet het kanaal van de versterker.

[ Voor 15% gewijzigd door lutkeveld op 09-09-2013 17:30 ]

[Verwijderd]

hey

Ik had onlangs iets gepost over 2 kapotte ta2024's.
Nu heb ik ze eens uitgemeten en kom ik bij beide versterkers iets raars uit.

Als ik 1 kanaal aansluit en de uitgang meet krijg ik 0ohm bij de aangesloten speaker en bij het vrije kanaal krijg ik 38 ohm. hij stuurt dus echt nog signalen uit. op één of andere manier niet waar de speaker aangesloten is. Wanner ik beide kanalen aansluit dan geeft hij bij beide 0 ohm aan.

Aan wat kan dit liggen? en hoe kan ik dit oplossen. Ik heb ze nog nooit gebruikt. ze kwamen maar net uit de verpakking. Ik heb ze wel een jaar geleden besteld en nu pas gebruikt.

[TBTL]

Probeer je de weestand van de uitgang te meten? Dat wil op deze manier alleen goed als de dc-offset precies 0 is. Bij een goedkope versterker als een TA2024 is dat niet het geval en dat geeft vreemde meetresultaten.

Je zou eens de ac- en dc-spanning op de uitgang van de versterker kunnen meten, zowel met de ingang kortgesloten als met een zo sterk mogelijk signaal erop (van bijv. een mp3-speler). Zonder signaal zou je hoogstens enkele mV ac moeten meten en minder dan 100mV dc.

[ Voor 8% gewijzigd door TBTL op 10-09-2013 14:03 ]

[remmie80]

Hoi,
Wat is een goede winkel om een 12v 2A voeding te kopen?. Bij accusafe is die namelijk tijdelijk niet te koop en bij conrad kan ik hem vinden.
Ik heb hem eigenlijk deze week nodig.

Ik ben een systeempje aan het maken die niet op een accu hoeft te werken. Is de TA2024 dan nog steed de beste optie qua prijs/kwaliteit verhouding?
Het is voor in een niet hele grote woonkamer.

[ Voor 37% gewijzigd door remmie80 op 10-09-2013 19:46 ]

[Verwijderd]

Na al een tijdje een ta2024 versterker thuis te hebben liggen, ook maar eens ff tijd gemaakt om te knutselen. Dus ff snel een kistje gemaakt dat precies in een reiskoffer past
-Ik had de ta2024 besteld met 3.5mm plug eraan.
-2 x 2 weg pionier speakers erop aangesloten van 240w.
- 230v naar 12v 1A voeding, oude stekker van een Ziggo modem.

Moet de voeding precies 2A zijn? De speakers zijn aangesloten met normale autospeakerkabels en op een 12v 7ah accu bromt ie ook...

Het komt dus uit de aansluiting naar de aux. Als ik dat stekkertje dat op de print zit een beetje beweeg dan bromt ie harder of zachter. Zou de 3.5mm plug er niet goed aan zitten? Zijn er meer mensen die hier last van hebben?

[ Voor 40% gewijzigd door Verwijderd op 10-09-2013 22:19 ]

[wesleytjuh]

Dat is eigenlijk vrij normaal, wanneer je een voeding gebruikt tenminste. Als je dus een voeding gebruikt, en daarop wel een audio kabel aansluit, maar deze niet aansluit op je muziekspeler zit er een duidelijke brom in het geluid. Enkel met een industriele voeding krijg ik dat tot nu goed opgelost. Nu is het natuurlijk wel zo dat dit geval niet erg vaak voorkomt, meestal is het signaal aangesloten op een muziek speler en heb je er geen last van.

Maaaar..
Je hebt het ook met een accu? Dat is wel erg vreemd, daarbij hoor je eigenlijk helemaal niks te horen. Kan een gevalletje DOA zijn als ik het zo hoor.

Overigens, je wilt wel een wat "zwaardere" voeding, ik zou toch minimaal naar 2A kijken, liever nog ietsjes meer, 2.5A of iets dergelijks.

[lutkeveld]

Waarom lever je dan een 12V 2A voeding bij je starterset Accusafe als je het zelf niet aan zou raden?

ander nieuws:
Een cel van mijn li-ion werkt weer na hem (per ongeluk) kortgesloten te hebben?

[wesleytjuh]

Omdat een industriële voeding voor veel mensen een stap te hoog is doordat je direct in aanraking komt met 230V en omdat deze in gebouwd MOET worden. Verder is het nog het gedeelte prijs verschil.

Ook valt het zoals ik in mijn vorige post wel mee wat betreft het probleem, het is echt enkel wanneer de versterker aanstaat, wel een signaalkabel heeft aangesloten, maar geen input heeft. De signaal kabel zweeft dan en werkt als antenne. Dat in combinatie met de wat minder goede voeding levert best wat hoorbare ruis op.

Opzich kunnen li-ions een beetje kortsluiting wel weerstaan, maar je moet het niet teveel doen natuurlijk . Dat je hem daarmee tot leven gewekt hebt is dan weer wel vreemd. Was het echt maar een enkele cel?

[ Voor 9% gewijzigd door wesleytjuh op 10-09-2013 23:34 ]

[lutkeveld]

Ohzo, en dan raad je aan hem extern te gebruiken?. Het kort sluiten is niet meer nodig aangezien de cel ineens weer werkt na 1x kortsluiten?

[wesleytjuh]

Tja, die standaard zwarte blokjes worden op allerlei manieren gebruikt, in en extern is maar net hoe je het wilt hebben . ik raad eigenlijk altijd zo'n industriële aan, maar dan moet je wel met 230V aansluiten kunnen omgaan en dit verantwoord kunnen doen.

Vreemd verhaal inderdaad. Kortsluiten moet je altijd proberen te voorkomen bij zo'n lipo, kan goed fout gaan. Maar als het gebeurd betekend dat niet gelijk het einde van een li-ion cel, dat was meer mijn punt. Dat daardoor er nu weer iets lijkt te werken in je li-ion pack is natuurlijk mooi, hoe het ook gebeurd is . Of was heel je pack kortgesloten? Zo'n blauwe li-ion? Kan zijn dat daardoor je beveiligingscircuit gereset is.

[Verwijderd]

Nou, ik kan het niet langer meer laten wachten. Ik zal nu dan toch maar een soort 'voorproefje' posten.

Hij is nog niet helemaal af, er komt net zoals op vorige nog geperforeerd aluminium over de speakers(wel zo handig, aangezien het de bedoeling is dat hij vaak mee naar scouting kampen gaat, en ja, ook daar kun je bier drinken, dus ter bescherming van de speakers gaat er geperforeerd aluminium over de speakers.) verder moet hij nog gespoten worden, ik ga hem mat zwart spuiten, als dat me niet bevalt dan spuit ik er hoogglans zwart over.

Alles in deze kistradio draait via de mp3 module, verder staat hij meestal gewoon als stereo op mn kamer. Dit bevalt me prima, 5m aux verlengkabel eraan en spelen maar. Helaas krijg ik nog wel eens wat klachten als ik hem hoger dan 1/15e van het maximale volume ofzo zet.

Wat zit er in:

(eerste drie komen van Conrad, de rest van Accusafe)
- Sinuslive CR-1100 subwoofer filter (Conrad)
- Phonocar subwoofer 20 cm (Conrad)
- JBL luidspreker CS-69 6X9 (Conrad)
- mp3 module
- voltmeter
- 2x TA2024 MODDED
- hoekstukken
- handgrepen
- voeding van kringloop (Trust computervoeding, 350W, twee ventilatoren, allerlei beveiligingen, levert: 3,3V, 5V en 12V, dus van alle gemakken voorzien, kost nieuw 50,-, voor 10,- bij de kringloop uit Hoorn)
- hout van de gamma (onze eigen voorraad multiplex was niet groot genoeg meer, dus een grote plaat underlayment 18mm gehaald bij de gamma, daar ook gratis op maat laten zagen, thuis wist ik de binnenmaten precies, moest dus alleen de buitenmaten nog uitrekenen, dit was even werk, maar ze zagen het wel precies op maat daar bij de gamma, onze eigen zaagtafel is eigenlijk net wat te klein voor zulk werk....)
- verder nog een zooi kabelschoentjes van de gamma, krimpkous, potmeter, volumeknop, zekeringhouder en dpdt schakelaar bij een audio/elektronica winkel in Hoorn gehaald, zij hebben echt alles voor de zelf knutselaar op dit gebied....

- Totale kosten worden nu op ongeveer 250-300 euro geschat, maar het was me zeker de moeite waard!! Wat een geluid komt eruit, behoorlijk mooi, maar ook vreeeeeeeselijk hard en de subwoofer maakt het helemaal af!! Een en al WOUW!!!

FOTO'S:

en alles maar aansluiten en testen, ik kon iig het knoppenpaneel voorbereiden





eerst karkas bouwen, en alle panelen die erin gaan verdwijnen. in het karkas zijn vier vakken te zien, de twee lange smalle aan de zijkanten zijn de compartimenten voor de speakers, en dan zijn er nog twee grote compartimenten, eentje speciaal uitgerekend voor de subwoofer, en de accu's passen mooi in het tweede grote vak.

Ohw, de foto's zijn in verkeerde volgorde geuploaded, de eerste foto's staan helemaal onderaan, sorry voor het ongemak....









































Dat was het dan, zodra hij helemaal af is zal ik nog wat foto's posten!!

[ Voor 4% gewijzigd door Verwijderd op 11-09-2013 20:25 ]

[lutkeveld]

Verwijderd schreef op woensdag 11 september 2013 @ 20:13:
Dat was het dan, zodra hij helemaal af is zal ik nog wat foto's posten!!

En een video graag! Wat een beest zeg, mooi is iets anders maar daar is hij ook niet voor bedoelt. Wel netjes afgewerkt!

[ Voor 9% gewijzigd door lutkeveld op 11-09-2013 20:52 ]

[Verwijderd]

lutkeveld schreef op woensdag 11 september 2013 @ 20:47:
[...]


En een video graag! Wat een beest zeg, mooi is iets anders maar daar is hij ook niet voor bedoelt. Wel netjes afgewerkt!

Een beest is het zeker, video komt nog, heb thuis zon traag internet dat ik dat soort dingen lkkr op school upload. Ik vind hem opzich best mooi, maarja hij is nog niet helemaal klaar, als hij helemaal klaar is, is hij qua uiterlijk gewoon als de anderen, nou ja dan heb je van die vreselijk mooie van notenhout ertussen zitten...
En ja mooi is niet het allerbelangrijkste, hij moest voornamelijk functioneel zijn, en de afwerking moet meer en deels nog, en ja als je goed gereedschap hebt, je bent best handig(ik ben handiger met het bouwen dan met de elektronica, Daarvoor ook harstikke veel dank aan Tim, @timrakspip) dan maak je hem gewoon netjes, kunst van goed alles uitmeten....

[Verwijderd]

[quote]Verwijderd schreef op woensdag 11 september 2013 @ 20:13:
Nou, ik kan het niet langer meer laten wachten. Ik zal nu dan toch maar een soort 'voorproefje' posten.

nice

[JvS]

Kijk eens, wat een monster . Heb je nog iets gedaan om ervoor te zorgen dat de subs en de front speakers even hard spelen? En nog iets gefilterd? Of gewoon ingestopt en gaan?

[Verwijderd]

JvS schreef op donderdag 12 september 2013 @ 07:16:
Kijk eens, wat een monster . Heb je nog iets gedaan om ervoor te zorgen dat de subs en de front speakers even hard spelen? En nog iets gefilterd? Of gewoon ingestopt en gaan?

Om te zorgen dat ze even hard spelen mis ik inderdaad wel een beetje, daar heb ik nog niet aan gedacht, merk wel dat de sub eigenlijk maar minimaal belast wordt, hoe zou ik dit wel op kunnen lossen dan??

En in het lijstje staat het filter, deze zit tussen 1 van de 2 versterkers en de sub, ik gebruik maar 1 kanaal van die TA2024.

[SgtCaffran]

Ik heb uit betrouwbare bron vernomen dat mijn nieuwe versterker vandaag bezorgd wordt!

[Piet bel]

HoiHoi, Nog even een klein vraagje: In mijn volgende kistje wil ik graag 2 speakers en een sub bouwen. Mijn Sub heeft 2 aansluitingen (volgens mij voor een rechter en linker kanaal?)
Op internet had ik al een schema gevonden om deze aan te sluiten en daar stond dat ik een tweede versterker moest aanschaffen en monteren, plus een grotere voeding. Maar nou vroeg ik me af, kan ik niet én mijn speakers, én mijn sub aansluiten op 1 versterker? (aangezien er toch 2 aansluitingen op de sub zitten)

[JvS]

Verwijderd schreef op donderdag 12 september 2013 @ 08:36:
[...]


Om te zorgen dat ze even hard spelen mis ik inderdaad wel een beetje, daar heb ik nog niet aan gedacht, merk wel dat de sub eigenlijk maar minimaal belast wordt, hoe zou ik dit wel op kunnen lossen dan??

En in het lijstje staat het filter, deze zit tussen 1 van de 2 versterkers en de sub, ik gebruik maar 1 kanaal van die TA2024.

Je kunt een actief crossover gebruiken, (bedoeld voor auto gebruik). Hier kan je er eentje krijgen voor 15 euro:

http://link.marktplaats.nl/707247189

De input gaat de crossover in, en de outputs gaan naar de twee TA2024's.

Wel zonde van het ene kanaal van de sub. Je hebt toch twee woofers? Waarom stuur je ze niet allebei aan? Want dat gaat wel het limiterende stuk worden ben ik bang. Je zou anders eens kunnen overwegen om een dual voice coil sub te gebruiken (Dayton SD215 is erg geschikt, zeker als je er een poortje bij gebruikt, die kost ~ 50 euro).

[Michel5128]

Piet bel schreef op donderdag 12 september 2013 @ 11:18:
HoiHoi, Nog even een klein vraagje: In mijn volgende kistje wil ik graag 2 speakers en een sub bouwen. Mijn Sub heeft 2 aansluitingen (volgens mij voor een rechter en linker kanaal?)
Op internet had ik al een schema gevonden om deze aan te sluiten en daar stond dat ik een tweede versterker moest aanschaffen en monteren, plus een grotere voeding. Maar nou vroeg ik me af, kan ik niet én mijn speakers, én mijn sub aansluiten op 1 versterker? (aangezien er toch 2 aansluitingen op de sub zitten)

Je wilt eigenlijk wel het volle vermogen van de versterker naar de subwoofer sturen, en niet delen met de normale speakers. Dat je sub een dubbele spoel heeft is dan eigenlijk ideaal: je neemt een tweede versterker en je kunt beide kanalen gebruiken voor de sub. Zo haal je het maximale eruit.

Verder moet je rekening houde met het feit dat je het signaal voor de subwoofer nog moet filteren (alleen de lage tonen moeten naar deze speaker gaan). Er zijn wel Class D versterkers te vinden op Ebay die een subwoofer filter en aansluiting hebben maar dan moet je dus alsnog een andere versterker kopen. Ook werken deze vaak op hogere spanningen dus dan moet je ook een andere voeding hebben en kan ik je niets vertellen over de kwaliteit van dit spul.

[Carneoleon]

Michel5128 schreef op donderdag 12 september 2013 @ 13:40:
[...]

Je wilt eigenlijk wel het volle vermogen van de versterker naar de subwoofer sturen, en niet delen met de normale speakers. Dat je sub een dubbele spoel heeft is dan eigenlijk ideaal: je neemt een tweede versterker en je kunt beide kanalen gebruiken voor de sub. Zo haal je het maximale eruit.

Verder moet je rekening houde met het feit dat je het signaal voor de subwoofer nog moet filteren (alleen de lage tonen moeten naar deze speaker gaan). Er zijn wel Class D versterkers te vinden op Ebay die een subwoofer filter en aansluiting hebben maar dan moet je dus alsnog een andere versterker kopen. Ook werken deze vaak op hogere spanningen dus dan moet je ook een andere voeding hebben en kan ik je niets vertellen over de kwaliteit van dit spul.

Of je gebruikt een TA2024 en maakt van de input stage een actief lowpass filter.

Hiervoor ben je slechts 2 folie condensatoren nodig (gewone smd condensatoren schijnen ook prima te werken) en deze parallel op de feedback weerstand te solderen. Kost je net zoveel geld en moeite als het modden van een ta2024.

[ Voor 10% gewijzigd door Carneoleon op 12-09-2013 14:09 ]

[Piet bel]

Carneoleon schreef op donderdag 12 september 2013 @ 14:06:
[...]


Of je gebruikt een TA2024 en maakt van de input stage een actief lowpass filter.

Hiervoor ben je slechts 2 folie condensatoren nodig (gewone smd condensatoren schijnen ook prima te werken) en deze parallel op de feedback weerstand te solderen. Kost je net zoveel geld en moeite als het modden van een ta2024.

Ok, dit lijkt me dan in mijn geval de beste optie. Hoeveel µF moet de folie condensator zijn? En waar moet ik die precies op solderen? Want de term feedback weerstand zegt mij helaas niks (waar zit deze precies op de TA2024)

[wesleytjuh]

Dat zijn R5 en R6 . Zal vanavond eens meer hierover laten zien.

[Piet bel]

Na een tijdje op Ebay rondgehangen te hebben vraag ik mij het volgende af:
Waarom gebruiken we geen bluetooth usb stick (dongel) om deze in een kist te monteren? Zoiets als Deze?

Lijkt mij toch vrij makkelijk eerlijk gezegd, Jackplug direct vanuit je TA2024 aansluiten en via een manier de USB ingang voeden. (moet toch wel een manier voor zijn?)

Scheelt al snel €20+ met een Bluetooth module. (Of zijn deze ook goedkoper te krijgen?)

Iemand hier gedachten over?

@hierboven, oke thanks! wacht je reactie in de loop van de avond nog even af

[ Voor 5% gewijzigd door Piet bel op 12-09-2013 21:09 ]

[BastiaanCM]

@Hierboven
Antwoord op je vraag is terug te vinden, maar misschien wat ver terug. Iets als dit:
http://dx.com/p/bluetooth...remote-black-white-202155 kost maar ~8 euro, veel meer opties (bluetooth, usb stick, sd-card, remote control, radio). Maar jouw module lijkt ook wel te kunnen werken.

[ Voor 57% gewijzigd door BastiaanCM op 12-09-2013 21:43 ]

[lutkeveld]

Piet bel schreef op donderdag 12 september 2013 @ 21:04:
Na een tijdje op Ebay rondgehangen te hebben vraag ik mij het volgende af:
Waarom gebruiken we geen bluetooth usb stick (dongel) om deze in een kist te monteren?
......
Iemand hier gedachten over?

Ze zijn echt bagger. Veel ruis, slecht bereik, geen native 12v, Doordat de 12v naar 5v usb modules van vergelijkbare kwaliteit zijn valt verliest de stick nogal eens contact bij normaal gebruik. Ik heb er thuis een in mijn PC geplugt voor mijn speakers. In dat gebruiksscenario voldoet hij aardig. Voor de mensen op een laag budget niet verkeerd maar je krijgt waar je voor betaalt.

Voor wat meer geld haal je deze van Sure-Hifi. Stukken beter.

[ Voor 5% gewijzigd door lutkeveld op 12-09-2013 22:40 ]

[Piet bel]

lutkeveld schreef op donderdag 12 september 2013 @ 22:37:
[...]


Ze zijn echt bagger. Veel ruis, slecht bereik, geen native 12v, Doordat de 12v naar 5v usb modules van vergelijkbare kwaliteit zijn valt verliest de stick nogal eens contact bij normaal gebruik. Ik heb er thuis een in mijn PC geplugt voor mijn speakers. In dat gebruiksscenario voldoet hij aardig. Voor de mensen op een laag budget niet verkeerd maar je krijgt waar je voor betaalt.

Voor wat meer geld haal je deze van Sure-Hifi. Stukken beter.

Kiiiiiijjjkk! die bedoel ik. thanks! had zelf ook al gezocht maar kon helemaal niks vinden

[lutkeveld]

je zocht waarschijnlijk op iets als '12v bluetooth module'. Tip: vink het hokje 'include description' aan bij het zoeken, dan zal hij hem in het vervolg wel vinden. Ze hebben nog veel andere leuke dingen die je voor je kistradio kunt gebruiken. Kijk maar eens rond in hun shop.

[ Voor 6% gewijzigd door lutkeveld op 12-09-2013 22:57 ]

[wesleytjuh]

Piet bel schreef op donderdag 12 september 2013 @ 21:04:
Na een tijdje op Ebay rondgehangen te hebben vraag ik mij het volgende af:
Waarom gebruiken we geen bluetooth usb stick (dongel) om deze in een kist te monteren? Zoiets als Deze?

Lijkt mij toch vrij makkelijk eerlijk gezegd, Jackplug direct vanuit je TA2024 aansluiten en via een manier de USB ingang voeden. (moet toch wel een manier voor zijn?)

Scheelt al snel €20+ met een Bluetooth module. (Of zijn deze ook goedkoper te krijgen?)

Iemand hier gedachten over?

@hierboven, oke thanks! wacht je reactie in de loop van de avond nog even af

Vandaag helaas niet meer gelukt, iets anders moois opgelost . Ik zal proberen dit weekend eens een aantal foto's te maken van deze "mod". Op de MaxAmp is hier namelijk rekening mee gehouden(met dank aan Carneoleon voor de tip!!), er is ruimte om condensators te plaatsen welke je kunt gebruiken om een subwoofer filter mee te maken. Maar ook op de TA2024 is dit zoals Carneoleon zegt erg simpel.

Maar, naar aanleiding van een vraag van een klant, welke wellicht hier ook meeleest had ik al een tijd een ideale diode in de maak, echter momenteel helaas erg weinig tijd gehad om dit daadwerkelijk uit te voeren. Vanavond dus eindelijk de tijd gehad om het af te maken. Wat dit nu dus doet is ervoor zorgen dat je altijd de acculader aan de accu kan koppelen, ook wanneer de acculader wel aan de accu hangt, maar niet aan het stopcontact. Wanneer dit namelijk zo is, trekt de acculader zo'n 7-8mA van je accu. Met andere woorden, een volle accu is na 1000 uur, zo'n 42 dagen, helemaal leeg getrokken. De ideale diode zorgt ervoor dat de acculader wel kan laden, maar NIET kan ontladen. En het werkt nog ook . Hierdoor is er in principe geen aan/uit schakelaar meer nodig. En zoals de naam al zegt, Ideal Diode, is dit een diode zonder spannigsval, waardoor de accu wel volledig vol geladen kan worden. Eigenlijk is het ook geen diode, maar een mosfet toegepast als ideale diode. Je hebt dus wel spanningsval, namelijk door de weerstand van de mosfet, maar die is zo klein dat het bijna verwaarloosbaar is bij deze lage stromen.



Zoiets krijg je dan. Het daadwerkelijk IC zit ergens midden in de krimpkous. Een adapter printje (om de TSSOP chip op te kunnen solderen) Met wat draadjes hier en daar 3 dikke draden voor de Vin, Vout en ground. Daar een stuk overkill aan krimpkous + kabelbinders omheen, en het is een beetje hufterproof .

[Piet bel]

lutkeveld schreef op donderdag 12 september 2013 @ 22:55:
je zocht waarschijnlijk op iets als '12v bluetooth module'. Tip: vink het hokje 'include description' aan bij het zoeken, dan zal hij hem in het vervolg wel vinden. Ze hebben nog veel andere leuke dingen die je voor je kistradio kunt gebruiken. Kijk maar eens rond in hun shop.

Haha inderdaad. Thanks voor de tip! ik had gelijk al even in hun shop rondgekeken, en er staan inderdaad een paar schitterende producten tussen. Ga ik zeker vaker even rondneuzen!

@hierboven: Ik heb zelf nog even een TA2024 opgezocht en heb al kunnen vinden waar R5 en R6 zitten. Ik neem aan dat het ongeveer net zo gaat als een TA2024 modden? (op R2 en R4 toch?)
Weerstandje aan weerszijden solderen?

Nog een laatste vraagje dan, Als ik een modded TA2024 heb kan ik dan alsnog hier een lowpass filter van maken? en heeft dit nog voor of nadelen?

[ Voor 21% gewijzigd door Piet bel op 12-09-2013 23:11 ]

[AOC]

Hoe kan ik een female jack aansluiten op een RCA connector? Ik heb deze kabel (klik voor image) waarbij ik de male jack eraf wil halen en een female jack erop wil aansluiten. Echter heeft die female jack 3 aansluitingen en als ik de kabel afknip heb ik 2 draadjes. Kan dit gewoon of is het beter om zelf twee losse RCA connectors te kopen en dit aan de sluiten aan de female jack d.m.v. vier kabeltjes te trekken?

[ Voor 10% gewijzigd door AOC op 13-09-2013 10:07 ]

[SgtCaffran]

Gisteravond voor het eerst geluid gehoord uit mijn opstelling. Het klonk nog niet helemaal perfect maar ik hoop dat dat komt omdat het nog niet in de kist zit. Hout is inmiddels allemaal gezaagd dus kan binnenkort alles gaan inbouwen.

Foto's:
Labvoeding

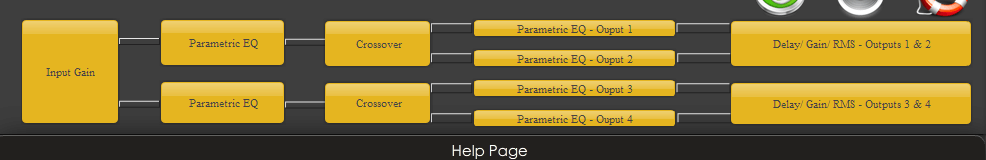

De miniDSP voor de crossover en filters

De nieuwe MaxAmp20 van Wesley, bedankt nog!

En het overzicht van de opstelling, gaat wel heel hard

Dark0z schreef op vrijdag 13 september 2013 @ 10:06:
Hoe kan ik een female jack aansluiten op een RCA connector? Ik heb deze kabel (klik voor image) waarbij ik de male jack eraf wil halen en een female jack erop wil aansluiten. Echter heeft die female jack 3 aansluitingen en als ik de kabel afknip heb ik 2 draadjes. Kan dit gewoon of is het beter om zelf twee losse RCA connectors te kopen en dit aan de sluiten aan de female jack d.m.v. vier kabeltjes te trekken?

Je hebt misschien twee kabels (elke voor 1 RCA aansluiting) maar elke kabel heeft twee aders. Dus ze hebben een gedeelde - kabel, als je die dus samenvoegt eindig je met drie kabels voor de mini jack.

[ Voor 38% gewijzigd door SgtCaffran op 13-09-2013 10:19 ]

[JvS]

Dark0z schreef op vrijdag 13 september 2013 @ 10:06:
Hoe kan ik een female jack aansluiten op een RCA connector? Ik heb deze kabel (klik voor image) waarbij ik de male jack eraf wil halen en een female jack erop wil aansluiten. Echter heeft die female jack 3 aansluitingen en als ik de kabel afknip heb ik 2 draadjes. Kan dit gewoon of is het beter om zelf twee losse RCA connectors te kopen en dit aan de sluiten aan de female jack d.m.v. vier kabeltjes te trekken?

Als de jack eraf knipt, moet je drie draden vinden, Signaal links, Signaal rechts en Aarde (die voor beide kanalen gebruikt kan worden).

[Michel5128]

SgtCaffran schreef op vrijdag 13 september 2013 @ 10:07:
Gisteravond voor het eerst geluid gehoord uit mijn opstelling. Het klonk nog niet helemaal perfect maar ik hoop dat dat komt omdat het nog niet in de kist zit. Hout is inmiddels allemaal gezaagd dus kan binnenkort alles gaan inbouwen.

Foto's:
Labvoeding
[afbeelding]
De miniDSP voor de crossover en filters
[afbeelding]
De nieuwe MaxAmp20 van Wesley, bedankt nog!
[afbeelding]
En het overzicht van de opstelling, gaat wel heel hard
[afbeelding]


[...]


Je hebt misschien twee kabels (elke voor 1 RCA aansluiting) maar elke kabel heeft twee aders. Dus ze hebben een gedeelde - kabel, als je die dus samenvoegt eindig je met drie kabels voor de mini jack.

Mooie componenten allemaal! Ga je werken met twee versterkers of blijft het bij één sub en één tweeter?

Hoe zit het nu bij die miniDSP, wat ik ervan begrijp scheid hij nu in hoog en laag. Maar wordt het ingangssignaal nu ook samengevoegd of hoor je nu in feite alleen links of rechts?

[JvS]

Wat de miniDSP doet, hangt een beetje af van de plugins / software die je erop zet. Ik denk dat de meeste het '2 way crossover' gebruiken. Die doet schematisch dit:



Spreekt allemaal wel voor zich denk ik. Voegt niet twee kanalen samen, maar dat kan je heel simpel met een snoertje en een weerstand doen. Daar heb je geen DSP voor nodig zou ik zeggen.

[ Voor 20% gewijzigd door JvS op 13-09-2013 11:28 ]

[SgtCaffran]

Klopt die gebruik ik inderdaad! De miniDSP heeft 2 ingangen en 4 uitgangen (l+r ingang en 2xl+r uitgang), dit is ook goed te zien op de afbeelding van de software hierboven. In de huidige opstelling gebruik ik alleen het linker kanaal, deze wordt opgesplitst in twee kanalen door de miniDSP waartussen een crossover zit.

Met een actieve crossover heb je dus meer versterkerkanalen nodig! De maxamp20 heeft 2 kanalen, l+r, maar ik gebruik beide kanalen voor woofer+tweeter. Mijn boombox wordt dus mono, het ingangssignaal wordt voordat het naar de miniDSP gaat gesummeerd tot mono zodat alle informatie uit de stero kanalen wel wordt weergegeven.

Overigens ga ik 2 woofers gebruiken (het is geen subwoofer!) en 2 tweeters. Deze worden parallel aangesloten voor efficiëntie, kost dus geen extra kanalen.

Het nadeel is dus dat je twee versterkers nodig hebt voor stereo, het voordeel is dat ik de miniDSP aan mijn computer kan hangen en alles kan aanpassen. Crossover, filters, gain, alles zit op één bordje en ik hoef dus niet te kloten met analoge circuits. Bijkomend voordeel is ook dat alle aanpassingen op line level worden gedaan wat gunstig is voor de efficiëntie!

[ Voor 7% gewijzigd door SgtCaffran op 13-09-2013 12:16 ]

[JvS]

Ik vind dat nadeel juist een voordeel. Versterkers zijn extreem goedkoop en daarmee heb je toch weer wat meer vermogen tot je beschikking.

[BiggyBossB]

Net even de lepai lp-838 (Hopelijk de v2 versie) besteld. ik heb nog een vraagje over...

past deze connector bij de voeding output op deze versterker?

[lutkeveld]

Heb helaas van geen enkele seller duidelijk antwoord gekregen of ze v1 of v2 verkopen. Enkel antwoorden als: 'I don't understand' en 'Is the product not good?'.

De connector (2.1 x 5.5mm) past wel maar voor die prijs haal je er veel meer van ebay. Ze komen bij veel dingen wel van pas, het is eigenlijk de standaard DC plug.

_{Ik heb nog 10 stuks van de female versie liggen, stuur maar een PM als je die wilt overnemen}

[ Voor 15% gewijzigd door lutkeveld op 13-09-2013 20:25 ]

[AOC]

SgtCaffran schreef op vrijdag 13 september 2013 @ 10:07:
Je hebt misschien twee kabels (elke voor 1 RCA aansluiting) maar elke kabel heeft twee aders. Dus ze hebben een gedeelde - kabel, als je die dus samenvoegt eindig je met drie kabels voor de mini jack.

Die kabel in de kern is flinterdun. Maakt dat nog iets uit qua kwaliteit?

[SgtCaffran]

Nee want er loopt vrijwel geen stroom door een signaal kabel.

[BiggyBossB]

lutkeveld schreef op vrijdag 13 september 2013 @ 20:22:
Heb helaas van geen enkele seller duidelijk antwoord gekregen of ze v1 of v2 verkopen. Enkel antwoorden als: 'I don't understand' en 'Is the product not good?'.

De connector (2.1 x 5.5mm) past wel maar voor die prijs haal je er veel meer van ebay. Ze komen bij veel dingen wel van pas, het is eigenlijk de standaard DC plug.

_{Ik heb nog 10 stuks van de female versie liggen, stuur maar een PM als je die wilt overnemen}

ik heb eigelijk de male nodig.. en op ebay zie ik ze alleen dat ze ze verkopen per1... misschien heb ik wel verkeerd gezocht...

[lutkeveld]

10 stuks, 5 stuks

[BiggyBossB]

lutkeveld schreef op zaterdag 14 september 2013 @ 14:02:
10 stuks, 5 stuks

Bedankt

EDIT
Trouwens werkt de amp nou goed? heb je er eventueel een filmpje over?

[ Voor 7% gewijzigd door BiggyBossB op 14-09-2013 14:09 ]

[alexandersamson]

Voor onderhoud had ik mijn radiokist weer eens geopend. Dus ik dacht ik maak gelijk foto's van de binnenkant.
Ik heb ze even op m'n persoonlijke website gezet voor het gemak:

http://www.gm7.nl/blackbox/


Dus voor de mensen die willen zien hoe mijn Arduino + Kist er uit ziet van binnen en spaghetti lekker vinden (al die kabels....). Enjoy.

-edit-

Er staat ook een youtube filmpje bij nu.

[ Voor 7% gewijzigd door alexandersamson op 15-09-2013 17:05 . Reden: toevoeging ]

[Verwijderd]

nice alexander, heb ook even naar je andere projecten bekeken met name je tijd(nep) c4 net echt. :-):-)

[Verwijderd]

wesleytjuh schreef op donderdag 12 september 2013 @ 23:01:
[...]


Vandaag helaas niet meer gelukt, iets anders moois opgelost . Ik zal proberen dit weekend eens een aantal foto's te maken van deze "mod". Op de MaxAmp is hier namelijk rekening mee gehouden(met dank aan Carneoleon voor de tip!!), er is ruimte om condensators te plaatsen welke je kunt gebruiken om een subwoofer filter mee te maken. Maar ook op de TA2024 is dit zoals Carneoleon zegt erg simpel.

Maar, naar aanleiding van een vraag van een klant, welke wellicht hier ook meeleest had ik al een tijd een ideale diode in de maak, echter momenteel helaas erg weinig tijd gehad om dit daadwerkelijk uit te voeren. Vanavond dus eindelijk de tijd gehad om het af te maken. Wat dit nu dus doet is ervoor zorgen dat je altijd de acculader aan de accu kan koppelen, ook wanneer de acculader wel aan de accu hangt, maar niet aan het stopcontact. Wanneer dit namelijk zo is, trekt de acculader zo'n 7-8mA van je accu. Met andere woorden, een volle accu is na 1000 uur, zo'n 42 dagen, helemaal leeg getrokken. De ideale diode zorgt ervoor dat de acculader wel kan laden, maar NIET kan ontladen. En het werkt nog ook . Hierdoor is er in principe geen aan/uit schakelaar meer nodig. En zoals de naam al zegt, Ideal Diode, is dit een diode zonder spannigsval, waardoor de accu wel volledig vol geladen kan worden. Eigenlijk is het ook geen diode, maar een mosfet toegepast als ideale diode. Je hebt dus wel spanningsval, namelijk door de weerstand van de mosfet, maar die is zo klein dat het bijna verwaarloosbaar is bij deze lage stromen.

[afbeelding]

Zoiets krijg je dan. Het daadwerkelijk IC zit ergens midden in de krimpkous. Een adapter printje (om de TSSOP chip op te kunnen solderen) Met wat draadjes hier en daar 3 dikke draden voor de Vin, Vout en ground. Daar een stuk overkill aan krimpkous + kabelbinders omheen, en het is een beetje hufterproof .

Wesley, gaat is ook beschikbaar komen in de webshop? Of worden de onderdelen en of het schema vrijgegeven? Hier was ik namelijk ook naar op zoek

[Verwijderd]

hallo
kan ik een gewone opbouw lichtschakelaar tussen mijn 50 ampere accu en mijn autoradio plaatsen zonder dat hij doorbrand
groetjes

[Verwijderd]

Verwijderd schreef op maandag 16 september 2013 @ 17:38:
hallo
kan ik een gewone opbouw lichtschakelaar tussen mijn 50 ampere accu en mijn autoradio plaatsen zonder dat hij doorbrand
groetjes

ja hoor kan gewoon, wel een beetje lomp maar werkt prima

[alexandersamson]

Vaak kunnen die dingen 10 Ampere of meer schakelen, dus dat is geen probleem. Een 4x50 Watt autoradio trekt max iets van 6 Amp (= Maximaal vervormen). Vaak hebben autoradio's ook 3 draden voor de stroomvoorziening: 1 Ground, 1 Vin en 1 Vswitch.
De Ground en de Vin sluit je gewoon aan op de accu en de Vswitch sluit je aan op de + pool van de accu met daar tussenin een schakelaar. Omdat dit een schakeldraad is en de grote stroom door de Vin zal lopen, kan je een nog best kleine schakelaar gebruiken om de Vswitch te schakelen, hierdoor loopt max een paar honderd milliampere. Denk aan een kleine thumbswitch of schuifschakelaartje. Als hoofdschakelaar, die ook de Vin kan schakelen, zou ik een stevigere nemen, zoals inderdaad een wandschakelaar. (Al zijn die best groot en lomp ).
Het voordeel van het schakelen van de Vswitch is dat je zenders en menuvoorkeuren bewaard blijven bij het uitschakelen. Het nadeel is weer dat je batterij altijd een beetje belast blijft, ook al staat de radio uit.

-edit-

Vswitch kan allerlei namen hebben: Contact/ Vpower-on/Vwhatever. Het zal in het boekje wel staan welke kabel voor wat is. Ik heb gewoon even een schematische naam er aan gegeven, zodat het globaal duidelijk is

-/edit-

[ Voor 11% gewijzigd door alexandersamson op 16-09-2013 19:16 ]

[thijsco19]

alexandersamson schreef op maandag 16 september 2013 @ 18:44:
Vaak hebben autoradio's ook 3 draden voor de stroomvoorziening: 1 Ground, 1 Vin en 1 Vswitch.
De Ground en de Vin sluit je gewoon aan op de accu en de Vswitch sluit je aan op de + pool van de accu met daar tussenin een schakelaar. Omdat dit een schakeldraad is en de grote stroom door de Vin zal lopen, kan je een nog best kleine schakelaar gebruiken om de Vswitch te schakelen, hierdoor loopt max een paar honderd milliampere.

Zo heb ik het ook gedaan, gewoon de schakeldraad pakken.

Om even in te gaan op jouw bericht, dat het een 50Ah accu is zegt niks. Het is een kwestie van vraag en aanbod. Die accu kan 50A een uur lang leveren (aanbod), maar de radio die hoeft maar bijv. 6A (vraag).
De accu zal dus maar 6A leveren aan de radio. Wat resulteert in (50 / 6 = 8.3) 8.3 uur spelen vol uit. Nu zul je dus nooit voluit spelen dus zal de stroom nog lager liggen.

Dus, een schakelaar die 10A op 12 volt kan schakelen is inderdaad (ruim) voldoende om de autoradio te schakelen. Als je niet de bovenstaande manier gebruikt want dan is een kleinere schakelaar goed genoeg

[lutkeveld]

BiggyBossB schreef op zaterdag 14 september 2013 @ 14:07:
[...]
Trouwens werkt de amp nou goed? heb je er eventueel een filmpje over?

Van welk aspect wil je een filmpje hebben?

Verwijderd schreef op maandag 16 september 2013 @ 17:38:
kan ik een gewone opbouw lichtschakelaar tussen mijn 50 ampere accu en mijn autoradio plaatsen zonder dat hij doorbrand

Voor een paar euro heb je al een normale schakelaar. Een opbouw lichtschakelaar is wel erg lomp. Wel makkelijk te raken

[Carneoleon]

Ik heb nu eindelijk m'n accu leeg gekregen in m'n kistradio met (gegokt) 10Ah lithiumion accu.. Dit is in combinatie met een versterker gebaseerd op de MAX9744 (zelfde als de MaxAmp van accusafe). Ook heeft er een klein voltmetertje permanent aangestaan. Ik heb een deel van de speeltijd gemeten, een deel gegokt. En het komt neer op zo'n 80 tot 100 uur.. Best netjes lijkt me zo

[alexandersamson]

Carneoleon schreef op maandag 16 september 2013 @ 20:22:
Ik heb nu eindelijk m'n accu leeg gekregen in m'n kistradio met (gegokt) 10Ah lithiumion accu.. Dit is in combinatie met een versterker gebaseerd op de MAX9744 (zelfde als de MaxAmp van accusafe). Ook heeft er een klein voltmetertje permanent aangestaan. Ik heb een deel van de speeltijd gemeten, een deel gegokt. En het komt neer op zo'n 80 tot 100 uur.. Best netjes lijkt me zo

Dat is een gemiddeld verbruik van zo'n 110 mAh.. erg zuinig!

[BiggyBossB]

lutkeveld schreef op maandag 16 september 2013 @ 19:39:
[...]


Van welk aspect wil je een filmpje hebben?

gewoon een beetje centraal, beetje van alles volume regeling etc, en de bas

[Fordox]

Mijn zeer simpele versterker werkt prachtig

context: met project zijn we bezig om een kistradio te maken van de grond af. ik heb een NiMH accu van 9000mAh met 11 cellen van 1,2-1,4 volt (dus zon 12-15 volt, ligt aan zijn lading). alles wordt opgedeeld in kleine delen, waaronder dus de versterker.

nu hebben we een versterkerschakeling van internet afgeplukt, en deze doet het echt verrassend goed
http://www.circuitsonline...o/40-watt-versterker.html (beter goed gejat dan slecht bedacht laten we maar zeggen... in de tda2030 datasheet staan ook alle schema's die je kunt gebruiken).

het geluid eruit is zoals verwacht is van een klasse AB versterker, namelijk zeer goed ik had niet verwacht dat het zo mooi was. alleen kan hij niet enorm hard, maar valt me 100% mee hoe hard hij wel kan (het is geen klasse D versterker namelijk en werkt ook op laagspanning en is 'maar' 40 watt). Het energieverbruik die we nu amx hebben gemeten van 1 versterker is ongeveer 0,2 ampere. we gaan er 2 of 3 gebruiken (links, rechts en misschien mono voor de subwoofer). dus het energie verbruik valt me ook 100% mee

totale kosten die wij nu hebben gemaakt is ongeveer 5 euro (incl. verzenden) voor alleen de tda 2030. de andere componenten hadden we gelukkig nog op voorraad.

Ik ben dus zeer tevreden over het geluid en over het vermogen, nu nog een acculader, accu indicator en ander spul

[lutkeveld]

@biggybossb Komt er aan deze week

Na wat rond te kijken op verschillende fora kwam ik dit tegen. Wist niet dat het zo enorm veel verschil maakte. Volgende kistradio ga ik dus maar van alle kanten berekenen en doordenken inplaats van een stel autospeakers in een willekeurige behuizing te gooien

[Fordox]

hoe werkt die calculator? al die specs heb ik helaas niet van mn sub.

[lutkeveld]

Welke sub heb je? Leuk project trouwens. Waarom die klasse AB versterker? Vanwege de doe-het-zelf gehalte?

De calculator vind ik veeeel makkelijker als WinISD. Heb vele tutorials daarvoor (proberen te) zitten volgen en kon het nog steeds niet. Hier kies je sealed. In onderstaand plaatje zie je de resultaten van een Monacor SP-60 met qtc 0.707 (=optimum voor gesloten behuizing). Voor buitengebruik kan je ook met 1.0 gaan, zolang het maar niet al te veel ten koste gaat van de lineare respons.


Reken je de inhoud van de speakers mee dan kom je ongeveer op 6 liter uit.

[ Voor 7% gewijzigd door lutkeveld op 18-09-2013 12:09 ]

[Fordox]

Welke sub heb je? Leuk project trouwens. Waarom die klasse AB versterker? Vanwege de doe-het-zelf gehalte?

uit een oud logitech setje, ik weet niet eens meer welke set. en ja ik doe het vanwege de doe het zelf gehalte en de robuustheid+geluidskwaliteit

[lutkeveld]

Dan kan je het beste gewoon de oude behuizing namaken. Die zal waarschijnlijk wel gepoort zijn wat niet ideaal is voor buitengebruik.

[kkwolfjunior]

hallo allemaal
ik vroeg me af of je een pam8403 kon modden. en zo ja waar je de weerstanden moet solderen en hoeveel ohm ze moeten zijn.

[lutkeveld]

kkwolfjunior schreef op dinsdag 17 september 2013 @ 23:11:
hallo allemaal
ik vroeg me af of je een pam8403 kon modden. en zo ja waar je de weerstanden moet solderen en hoeveel ohm ze moeten zijn.

Klik

[BiggyBossB]

lutkeveld schreef op dinsdag 17 september 2013 @ 19:32:
@biggybossb Komt er aan deze week

Na wat rond te kijken op verschillende fora kwam ik dit tegen. Wist niet dat het zo enorm veel verschil maakte. Volgende kistradio ga ik dus maar van alle kanten berekenen en doordenken inplaats van een stel autospeakers in een willekeurige behuizing te gooien

okee

---------------------------


Trouwens weet iemand waar je een TIP 31 kunt hale? Want wil namelijk van die ledjes make

[lutkeveld]

klik. Heb je ze sneller nodig dan heb ik er nog wel wat liggen.

[BiggyBossB]

lutkeveld schreef op woensdag 18 september 2013 @ 12:08:
klik. Heb je ze sneller nodig dan heb ik er nog wel wat liggen.

kan wel wachte hoor, ik bestel ze even en moet nog kijke voor de led.. iemand een idee wat voor soort ik iniedergeval moet halen?
edit: deze miss?

[ Voor 15% gewijzigd door BiggyBossB op 18-09-2013 13:43 ]

[lutkeveld]

Of gewoon (een paar van) deze (zoekterm: 12v led strip)

[BiggyBossB]

lutkeveld schreef op woensdag 18 september 2013 @ 16:35:
Of gewoon (een paar van) deze (zoekterm: 12v led strip)

Die is gewoon aan te sluiten op een tip31?

[lutkeveld]

In plaats van de serieschakeling van leds in dit schema gebruik je gewoon de led strip. Die is intern al geschakeld om op 12v te werken.

[BiggyBossB]

lutkeveld schreef op woensdag 18 september 2013 @ 19:15:
In plaats van de serieschakeling van leds in dit schema gebruik je gewoon de led strip. Die is intern al geschakeld om op 12v te werken.

okee, bestellen dan maar

[strompel]

weet iemand of er al inbouw modules met DAB+ ontvangst zijn?

[lutkeveld]

Hangt er van af hoeveel je er voor over hebt. Klikkerdeklik

[SgtCaffran]

Zo gisteravond met mijn nieuwe meubelmaker vriend de eerste stappen genomen in de richting van een boombox.




Metalen grille met kit op het hout gedrukt en daarna met kit de woofer inclusief schuimrand op het rooster gedrukt. Vervolgens een stoeptegel erop om alles goed aan te drukken. Wanneer deze twee vast zitten gaan we de rest van de kist er omheen bouwen. De achterkant (magneet) van de woofers worden dan ook tegen een stuk hout gekit en de schuimrand zorgt ervoor dat beide woofers mooi geklemd zitten tussen het hout wat een stevige kist opleverd.

[AOC]

Waarom speaker vastlijmen als ik vragen mag ? Heeft dat voordelen ten opzichte van vastschroeven?

[SgtCaffran]

In het algemeen heeft dit geen voordelen nee, maar in mijn geval wel. De woofers zijn geleverd met een schuimrand aan de voorkant. Aan beide kanten van de kist komt een woofer zodat ze met de magneten naar elkaar toe zitten. Tussen de magneten zit in het midden van de kist een schot (met gaten) waartegen de magneten gelijmd kunnen worden.

Als ik nu het schuimrubber van de woofers lijm tegen de zijschotten dan zorg ik dat de verbinding luchtdicht is en dat het schuimrubber nog ingedrukt kan worden. Wanneer we dan de hele kist in elkaar zetten dan persen we de woofers dus tussen de zijschotten en het middenschot wat een sterke verbinding opleverd zodat de hele kist maar van 9mm multiplex gemaakt hoeft te worden.

[wesleytjuh]

Aangezien hier ook aardig wat mensen met interesse in elektronica zitten is het volgende filmpje hier denk ik ook wel op zijn plaats :

Hier zie je zeer vlug hoe een stuk elektronica nu eigenlijk geproduceerd wordt, mijn eigen versterker in dit geval. Ik heb het gehele proces proberen te filmen, en Stekeltje heeft dat weer in een iMovie sjabloon gegoten. Met bovenstaande resultaat als gevolg .

[thijsco19]

Enough? Neuh...



Erg mooi! Leuk hoe je dat met het filmpje gedaan hebt, trouwens wist niet dat we in NL zo'n fabriek hadden.
Als ik nog eens een kist gaat maken zal deze er denk zeker wil in komen te zitten.

(offtopic) Zit net even door je verschillende site's te kijken, echt toppie! Je gaat de goede kant op met je bussines.

[ Voor 15% gewijzigd door thijsco19 op 20-09-2013 22:04 ]

[Webstarr]

Lezers,


Ik zit met het volgende probleem..


Heb voor op de bouw een kistradio inelkaar gebakken met een radio, accu, netomvormer en acculader.
Dit alles kan ik schakelen d.m.v. een dubbelpolige wisselschakelaar, in de ene stand word de accu opgeladen en kan de radio spelen via 12v net lijn (zou moeten, werkt niet goed)
En in de andere stand gewoon op de accu.

Nu zit ik met het volgende..


S' nachts laad ik de accu op in de daarvoor bestemde stand (radio aan dus maar haal dan het frontje eruit)

S' morgens haal ik hem eraf en zet ik hem op de bouw aan, in de stand dat hij op de accu speelt.
Rond 2 a 3 uur is de accu bijna leeg en wil ik hem dus op stand 2 zetten, dat hij laad en op de 12v lijn gewoon door kan spelen..


Maar op een een of andere marnier als de accu een lagere spanning heeft als 9.7 volt wil hij ook niet afspelen op de 12v net lijn, radio blijft opnieuw opstarten omdat hij te weinig stroom krijgt..

Nu dacht ik zelf aan dat de memory kabel wel eens te weinig stroom krijgt van de accu, waardoor het heleding dus niet meer wilt opstarten.., alleen hoe kan ik dat oplossen? Had al gedacht om de memory te splitsen, 1 naar de accu en de ander naar de 12v lijn alleen dan krijg je toch een botsing tussen de + vd accu en de + van het netstroom?... of zou ik hem bij de schakelaar opmoeten zetten, dus zegmaar een memory naar de + vd accu op de schakelaar en een memory naar de + op de schakelaar van't netstroom...


Situatie zoals het nu is

[lutkeveld]

9.7 volt betekend een zo goed als dode accu. Alles onder de 11.4 volt wil je liever niet. Heb je trouwens wel door hoe een DPDT geschakeld is? Of ik het haal het compleet verkeerd uit je (niet zo overzichtelijke) tekening. Ik zou het zoals dit schakelen, met de memory (?) achter de accu geschakelt. Is het trouwens niet de REM aansluiting? Want memory slaan de meeste autoradio's gewoon op op het flashgeheugen.

[ Voor 13% gewijzigd door lutkeveld op 21-09-2013 01:34 ]

[Michel5128]

Zonder beveiliging voor je accu trek je hem echt te ver leeg. 9,7 volt is véél te laag. Ik heb ooit ook eens zoiets geprobeerd maar het probleem is dat de rode kabel (rood en geel wil nog wel eens omgedraaid zitten bij verschillende radiomerken) alleen voor het contact is. Wat er dus gebeurt als jij de schakelaar om zet is dat je alleen de zeer kleine 'op contact' stroom vanaf de voeding laat lopen...

De stroom voor het gebruik van de radio en van de memory functie is dus dezelfde kabel! Je zult dus zowel rood als geel moeten schakelen via de schakelaar. En ja, dan kun je geen zenders opslaan...

[Webstarr]

Erstaat bij de beschrijving, dat de + geschakelt moet worden via contactslot en de gele gewoon een directe 12v lijn nodig heeft.. De accu zover leegtrekken heb ik nog nooit problemen mee gehad, gebruik de accu al een jaar lang en de levensduur is nog niks verminders


Die tekening komt op het zelfde neer, alleen word de accu gebruikt tijdens het opladen, en dan duurt het een eeuwigheid voordat hij vol is vandaar.


Dus de memory gewoon bij de schakelaar op doen? een kabel naar de +van netlijn en naar de 12v van accu? Dan botsen ze toch?

[ Voor 34% gewijzigd door Webstarr op 21-09-2013 12:16 ]

[alexandersamson]

De memorylijn is ook je voedingslijn. Let er op dat je daar niet te dun draad voor gebruikt. De schakeldraad(contact) daarentegen draagt max iets van 100mA.

memory altijd aangesloten laten op pluspool van accu en schakeldraad met schakelaar er tussen naar de pluspool van accu.
Eventueel kan je nog een hoofdschakelaar direct vanaf de pluspool van de accu plaatsen. Zodat als je een langere tijd de kist niet gebruikt, ook het standby verbruik van de memory lijn stopt. Je raakt dan alleen wel je voorkeurszenders enzo kwijt.

die 9.7 volt is te weinig. Zelfs een vol tractie AGM accu mag je niet dieper ontladen dan zo'n 10.4 volt. Als je boven de 10.8 volt blijft zit je met meeste accus goed. 11.0 is een zeer acceptabele veiligheidsmarge.
omdat een onbelaste accu die net belast is geweest, een aantal tiende Volt weer 'herstelt', zal je officieel zelfs een inschakelpreventie moeten inbouwen die je kist pas start boven een treshold waarde. Vaak is dat iets van 11.5 a 11.6 Volt. Zo blijft je accu langer goed. Maar de waardes wisselen voor elke accu.

[ Voor 33% gewijzigd door alexandersamson op 21-09-2013 13:00 ]

[NoFearCreations]

Even een vraag voor de Ta2024 kenners hier. Ik wil deze in mijn auto gaan gebruiken om mijn MP3 speler te versterken. Kan dat gewoon, of moet ik iets anders zoeken?

[BiggyBossB]

Kan ik dit schema als nog gebruiken als ik er een lepai 838 in maak?

[ Voor 33% gewijzigd door BiggyBossB op 21-09-2013 15:42 ]

[Verwijderd]

NoFearCreations schreef op zaterdag 21 september 2013 @ 13:53:
Even een vraag voor de Ta2024 kenners hier. Ik wil deze in mijn auto gaan gebruiken om mijn MP3 speler te versterken. Kan dat gewoon, of moet ik iets anders zoeken?

kan prima, buiten het gebruik van de radio om neem ik aan? je zou wel een betere versterker kunnen gebruiken aangezien een ta2024 meer gebaseerd is op weinig gebruik wat niet echt nodig is in een auto

[alexandersamson]

Let er wel op dat er iets van afvlakking op je autodynamo zit, zoals een gezonde accu. Je generator kan namelijk anders een vervelend hoge spanning op je ta2024 zetten (14.5 volt of meer). Voor zekerheid kan je er een 14 volt DC varistor tussen zetten. Die sinken stromen als de spanning boven de 14 V komt. Of een 12 V spanningsstabilisator.
Over het algemeen geen problemen verder te verwachten

[Webstarr]

alexandersamson schreef op zaterdag 21 september 2013 @ 12:55:
De memorylijn is ook je voedingslijn. Let er op dat je daar niet te dun draad voor gebruikt. De schakeldraad(contact) daarentegen draagt max iets van 100mA.

memory altijd aangesloten laten op pluspool van accu en schakeldraad met schakelaar er tussen naar de pluspool van accu.
Eventueel kan je nog een hoofdschakelaar direct vanaf de pluspool van de accu plaatsen. Zodat als je een langere tijd de kist niet gebruikt, ook het standby verbruik van de memory lijn stopt. Je raakt dan alleen wel je voorkeurszenders enzo kwijt.

die 9.7 volt is te weinig. Zelfs een vol tractie AGM accu mag je niet dieper ontladen dan zo'n 10.4 volt. Als je boven de 10.8 volt blijft zit je met meeste accus goed. 11.0 is een zeer acceptabele veiligheidsmarge.
omdat een onbelaste accu die net belast is geweest, een aantal tiende Volt weer 'herstelt', zal je officieel zelfs een inschakelpreventie moeten inbouwen die je kist pas start boven een treshold waarde. Vaak is dat iets van 11.5 a 11.6 Volt. Zo blijft je accu langer goed. Maar de waardes wisselen voor elke accu.

Maarr nu heb ik nog geen antwoord op mijn vraag,


kan ik de memory kabel opsplitsen naar de accu en naar het 12v net lijn?

[NoFearCreations]

Verwijderd schreef op zaterdag 21 september 2013 @ 15:45:
[...]


kan prima, buiten het gebruik van de radio om neem ik aan? je zou wel een betere versterker kunnen gebruiken aangezien een ta2024 meer gebaseerd is op weinig gebruik wat niet echt nodig is in een auto

Het is puur zodat ik wat meer volume uit de MP3 speler krijg. Heb er nu een normale auto versterker tussen zitten. Dat werkt ook goed, heb alleen "alternator whine" uit me speakers. Dit omdat de remote van de versterker op de aansteker plug zit, omdat ik geen remote op de radio heb. (Ingebouwde radio in dash) De TA2024 werkt zonder remote, dus hoop dat ik daar dan vanaf ben.

alexandersamson schreef op zaterdag 21 september 2013 @ 16:05:
Let er wel op dat er iets van afvlakking op je autodynamo zit, zoals een gezonde accu. Je generator kan namelijk anders een vervelend hoge spanning op je ta2024 zetten (14.5 volt of meer). Voor zekerheid kan je er een 14 volt DC varistor tussen zetten. Die sinken stromen als de spanning boven de 14 V komt. Of een 12 V spanningsstabilisator.
Over het algemeen geen problemen verder te verwachten

Der zit origineel een stabilisator in de auto, spanning komt in het interieur nooit boven de 12.5v.

[wesleytjuh]

Ik zou eigenlijk geen TA2024 gebruiken in een auto, je kan dan niet uit gaan van een lange levensduur. Ookal zit er blijkbaar een stabilisator in, de spanning uit een auto is zeer smerig en zelfs met een stabilisator zal je nog spikes krijgen, dat zal de TA2024 waarschijnlijk niet al te lang overleven.

[NoFearCreations]

Dan moet ik iets gaan verzinnen waardoor ik die alternator whine eruit krijg.

[Trexpaxs]

hey jongens! ik heb een mca 200 gekocht voor mijn nieuwe setje. (foto's komen later)
alleen kan ik die bruggen? dus de + op de + en de - op de +
want ik heb 1 speaker en ik wil er vol vermogen uit krijgen.

gr en dank

[wesleytjuh]

NoFearCreations schreef op zaterdag 21 september 2013 @ 17:57:
Dan moet ik iets gaan verzinnen waardoor ik die alternator whine eruit krijg.

TA2020 en mijn eigen versterker zijn gespecifieceerd tot 14.5V, daar zou je het mee kunnen proberen. Wel is het zo dat zowel de TA2024, TA2020, maar ook de Maxamp gevoelig zijn voor een storende voedingsbron(niet meer dan logisch eigenlijk) dus ik weet niet hoe dat in een auto gaat klinken.

[Trexpaxs]

Trexpaxs schreef op zaterdag 21 september 2013 @ 17:58:
hey jongens! ik heb een mca 200 gekocht voor mijn nieuwe setje. (foto's komen later)
alleen kan ik die bruggen? dus de + op de + en de - op de +
want ik heb 1 speaker en ik wil er vol vermogen uit krijgen.

gr en dank

plaatje

[BiggyBossB]

wat kun je opzoeken als je een inbouw schotel zoekt op ebay?
