hahaha... ja vandaar ook de verschillende kleurtjes
Rood zijn de lampjes
Geel de audio componenten
Groen is de accu
Blauw is de mic voorversterker
Wit is de auto aanstekerplug
Zwart de schakelaar tussen DC 12v ingang en acculader
En nog 1 zwart schakelaartje ongebruikt.
en verder ook de druk knopjes van de accusafe en 1 voor de voltmeter en 1 voor verlichting achter het klepje zodat je kan zien wat erin ligt (bijvoorbeeld de afstandsbedieningen, de microfoon of een kabeltje).
Ik zal ooit wel hier een keertje plaatsen wat er allemaal in zit. Tis een beetje veel om allemaal even te beschrijven hier.
Hierbij nog wat foto's
Achter kant van de Knopjes:
Kabel zooi:
Aanstekerplug en nog meer kabels:
Alarm:
En nog een foto van de binnenkant voordat het schuim erin ging en de speaker ruimte werd afgesloten:
:strip_icc():strip_exif()/u/408498/crop5e9315d49f8d7.jpeg?f=community)
The only thing you need; a jar of "Elbow Grease" (TM) ! Apply it liberally and it will make any job a breeze.
/u/95663/thegame.png?f=community)
:strip_exif()/u/128244/crop58a41b17f1ab6_cropped.gif?f=community)
Het is inderdaad erg afhankelijk van je speakers als je <4Ohm speakers hebt wordt hij te warm. Ook met 4Ohm speakers wil een TA2024 wel eens warm worden. Ik heb daarom een koelblokje in me kleine kistje gedaan. En hoe warm is warm? Slaat hij in de beveiliging?
Hahaha vandaar ook dat alarm! Als dat af gaat wil je er echt niet naast staan!
Vanaf zaterdag ga ik het eerste week kamp mee maken met die kist. Ben heel benieuwd na hoeveel uur de kist weer aan de 220v moet. Er zit een TA2020 met een stepup converter in, maar als hij echt heel hard staat zijn er pieken van 5A à 6A. Die lampjes (led snoer) vreten ook 1,5A als ze op wit staan. Gelukkig hebben we wel ergens stroom
[ Voor 29% gewijzigd door boppos op 19-08-2013 23:14 ]
:strip_exif()/u/294564/gif_gifsicle_80_gif_60x60_296da3.gif?f=community)
Zo weer op kantoor na het lowlands avontuur. Gister van 17:00 tot 07:00 vanmorgen in een stuk geslapen en ben nog steeds verrot. Zal wel liggen aan het feit dat ik sinds donderdag elke festivaldag niet voor 06:30 ben gaan slapen
.
Maar even OT: Ik had dus mijn zelfbouw bak in combinatie mee met een auto accu waarvan ik de capaciteit niet precies weet. Er staat 55AH op maar dat heeft ie niet meer, aangezien de accu op meerdere festivals wel eens te diep ontladen is geweest. Maar hij heeft het van donderdagmiddag tot maandag ochtend uitgehouden met iedere dag/nacht/ochtend (hoe je het op die tijdstippen ook noemt) meerdere uren spelen op luid tot erg luid volume. Ik denk dat ie totaal zo'n 20-25 uur heeft gedraaid.
Ontzettend veel positieve reacties en complimenten gekregen over de kist en de speelduur aangezien veel mensen hun accu's en batterij-tjes na 1 dag leeg hadden
. We stonden aan het pad op camping 3 waar we samen met onze buren regelmatig een leuk feestje hebben gebouwd voor we het terrein op gingen.
De interne accu heb ik eigenlijk niet gebruikt, behalve maandagochtend van 5:00 tot 7:00. Toen hebben we er een beetje mee rondgelopen.

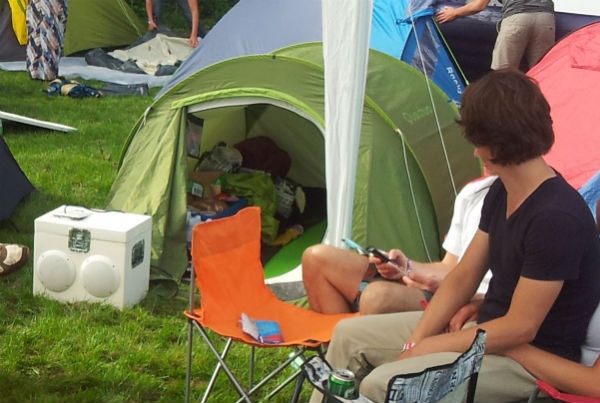

actiefoto-tje:
. Maar even OT: Ik had dus mijn zelfbouw bak in combinatie mee met een auto accu waarvan ik de capaciteit niet precies weet. Er staat 55AH op maar dat heeft ie niet meer, aangezien de accu op meerdere festivals wel eens te diep ontladen is geweest. Maar hij heeft het van donderdagmiddag tot maandag ochtend uitgehouden met iedere dag/nacht/ochtend (hoe je het op die tijdstippen ook noemt
) meerdere uren spelen op luid tot erg luid volume. Ik denk dat ie totaal zo'n 20-25 uur heeft gedraaid. Ontzettend veel positieve reacties en complimenten gekregen over de kist en de speelduur aangezien veel mensen hun accu's en batterij-tjes na 1 dag leeg hadden
. We stonden aan het pad op camping 3 waar we samen met onze buren regelmatig een leuk feestje hebben gebouwd voor we het terrein op gingen. De interne accu heb ik eigenlijk niet gebruikt, behalve maandagochtend van 5:00 tot 7:00. Toen hebben we er een beetje mee rondgelopen.
actiefoto-tje:
:strip_icc():strip_exif()/u/2919/kevlar_cone.jpg?f=community)
AH ja lowlands
. Ik was er ook en de kist was met ons mee! Wij hebben 7AH accu's en we spelen vierkanaals met 2 TA2024's (2 x 10w voor het sublaag en 2 x 10w voor de fullrange speakers). De eerste accu heeft het de hele donderdag, vrijdagochtend en zaterdag een stukje uitgehouden (denk 12u ofzo) maar de 2e accu was slecht, die heeft maar 3 uurtjes gespeeld ofzo
. Toen de eerste er weer in en wat zachter gespeeld.
Onze krat gaat echt heel lelijk kraken als de accu's leeg gaan. Niet alleen het laag, maar echt heel lelijk digitaal clippen van het hele geluid. Dat komt misschien doordat wij een miniDSP gebruiken die niet zo lekker met spanningsdippen omgaat als de versterkers ineens 20w trekken bij een hard stukje muziek.
Maar als de batterijen het doen, is het echt een groot feest. Volgens mij zijn wij de enige die een radio bij zich hadden waar daadwerkelijk diep laag op goed volume uit komt
. Heerlijk beuken met dat ding.
Grappig om te zien is dat uit de poort van de subwoofer zoveel luchtverplaatsing komt dat het gras letterlijk heen en weer staat te wapperen.
We gaan hem deze winter misschien wel opnieuw bouwen. En dan met iets kleinere fullrange speakers (16cm is niet nodig met een sub) en niet zo'n ingewikkelde klep met daarin weer een klepje (dat volloopt met water op een zeilboot, tot zover het waterbestendige aspect), maar iets met een uitneembare module waar de electronica op bevestigd is en waar de accu ook op zit, zodat de speaker zelf echt nagelvast dicht blijft,
. Ik was er ook en de kist was met ons mee! Wij hebben 7AH accu's en we spelen vierkanaals met 2 TA2024's (2 x 10w voor het sublaag en 2 x 10w voor de fullrange speakers). De eerste accu heeft het de hele donderdag, vrijdagochtend en zaterdag een stukje uitgehouden (denk 12u ofzo) maar de 2e accu was slecht, die heeft maar 3 uurtjes gespeeld ofzo . Toen de eerste er weer in en wat zachter gespeeld.Onze krat gaat echt heel lelijk kraken als de accu's leeg gaan. Niet alleen het laag, maar echt heel lelijk digitaal clippen van het hele geluid. Dat komt misschien doordat wij een miniDSP gebruiken die niet zo lekker met spanningsdippen omgaat als de versterkers ineens 20w trekken bij een hard stukje muziek.
Maar als de batterijen het doen, is het echt een groot feest. Volgens mij zijn wij de enige die een radio bij zich hadden waar daadwerkelijk diep laag op goed volume uit komt
. Heerlijk beuken met dat ding.Grappig om te zien is dat uit de poort van de subwoofer zoveel luchtverplaatsing komt dat het gras letterlijk heen en weer staat te wapperen
.We gaan hem deze winter misschien wel opnieuw bouwen. En dan met iets kleinere fullrange speakers (16cm is niet nodig met een sub) en niet zo'n ingewikkelde klep met daarin weer een klepje (dat volloopt met water op een zeilboot, tot zover het waterbestendige aspect
), maar iets met een uitneembare module waar de electronica op bevestigd is en waar de accu ook op zit, zodat de speaker zelf echt nagelvast dicht blijft,
[ Voor 15% gewijzigd door JvS op 20-08-2013 12:01 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Mooi man! Ik heb een interne 7ah accu, maar zoals eerder gezegd heb ik deze bijna niet gebruikt. De externe accu is makkelijk aan te sluiten via een XLR aansluiting (stekker gesoldeerd naar twee accuklemmen). Zo kunnen de 12V en 230V aansluiting nooit verkeerd om aangesloten worden:
AH ja lowlands
Onze krat gaat echt heel lelijk kraken als de accu's leeg gaan. Niet alleen het laag, maar echt heel lelijk digitaal clippen van het hele geluid. Dat komt misschien doordat wij een miniDSP gebruiken die niet zo lekker met spanningsdippen omgaat als de versterkers ineens 20w trekken bij een hard stukje muziek.
Maar als de batterijen het doen, is het echt een groot feest. Volgens mij zijn wij de enige die een radio bij zich hadden waar daadwerkelijk diep laag op goed volume uit komt
Grappig om te zien is dat uit de poort van de subwoofer zoveel luchtverplaatsing komt dat het gras letterlijk heen en weer staat te wapperen
[afbeelding]
We gaan hem deze winter misschien wel opnieuw bouwen. En dan met iets kleinere fullrange speakers (16cm is niet nodig met een sub) en niet zo'n ingewikkelde klep met daarin weer een klepje (dat volloopt met water op een zeilboot, tot zover het waterbestendige aspect
. Echt superlaag gaat deze kist niet, vermoedelijk is de kist voor de speakers wat te klein, omdat deze van binnen ook redelijk gevuld is (omvormer, handvaten, accu etc). Weet iemand wat een beetje een aanbevolen volume is voor twee pioneer 6x9 speakers? Jij hebt een extre sub naast je gewone speakers, hoe heb je dat berekend qua inhoud etc? 6x9 speakers zouden in preciepe ook voldoende laag moeten kunnen leveren. Of denk je dat een extra geport subje voor versie 2.0 van de kist een toevoeging zou zijn?
Nee, de kist die je ziet is de subwoofer. De 20cm woofer zit in de behuizing in een "bandpass" kast. In de kist zitten vier afgesloten compartimenten. Twee gesloten kistjes van ongeveer 1 liter voor de witte frontspeakers (hele kleine kastjes dus), één afgesloten compartiment van ongeveer 18L voor de electronica, de accu en waar de sub in zit en één gepoort compartiment van zo'n 22L voor de weergave van de bandpass subwoofer.

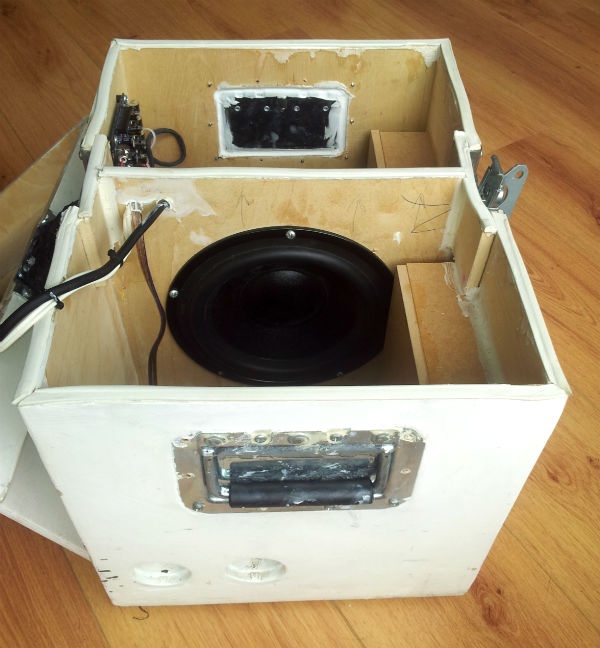

"kaal" ziet dat er dus zo uit:

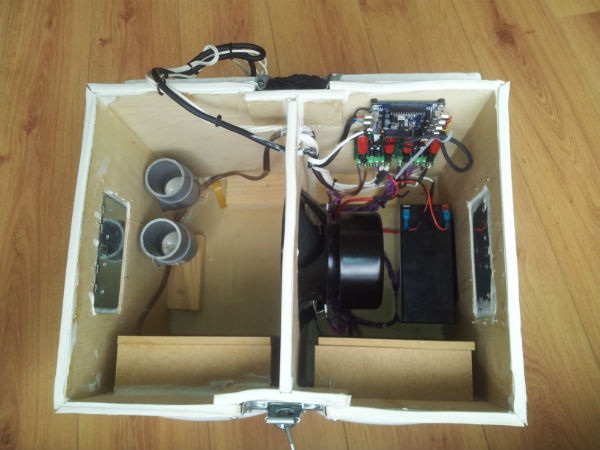

En met alles ingebouwd ziet de binnenkant er zo uit. Twee keer TA2024 en een MiniDSP dus:
En hier zie je de sub zitten (beetje matig belicht), een Dayton SD215 DVC (die je stereo kunt aansturen, zodat je de TA2024 maximaal nuttig gebruikt).
Het aspect portable is wel een beetje verloren gegaan. Hij is mobiel, maar ik neem hem niet graag op de fiets mee (weleens gedaan natuurlijk).
Daarnaast zijn alle car-audio speakers afgestemd op gebruik in een hele kleine ruimte (een auto) met een hele grote kist (de kofferbak). Zo'n kleine ruimte versterkt het laag onder de 100Hz enorm sterk, dus de speakers hoeven daar hun best niet zo te doen. In de open lucht in deze kistjes heb je eigenlijk het tegenovergestelde nodig. Laag onder de 100Hz "waait" alle kanten op, je kunt het niet richten dus je hebt er meer van nodig en daarnaast wil je dat het in een klein kistje werkt.
Kratradio met autospeakers doen in de open lucht ook eigenlijk effectief niets onder de 90Hz. Onze kist heeft een voor hifi termen gezien een overdreven bult bij 50Hz (40 tot 110Hz is het hele bereik van de sub) en dat is prima voor buiten. Onder de 40Hz doet-ie trouwens ook niets (hebben we weggefilterd), want dat kost teveel vermogen en voegt bijna niets toe.
"kaal" ziet dat er dus zo uit:
En met alles ingebouwd ziet de binnenkant er zo uit. Twee keer TA2024 en een MiniDSP dus:
En hier zie je de sub zitten (beetje matig belicht), een Dayton SD215 DVC (die je stereo kunt aansturen, zodat je de TA2024 maximaal nuttig gebruikt).
Het aspect portable is wel een beetje verloren gegaan. Hij is mobiel, maar ik neem hem niet graag op de fiets mee (weleens gedaan natuurlijk
).Dat is dus het nadeel van auto speakers. Er valt niets aan te berekenen. Van deze "sub" (het is eigenlijk een lagetonen speaker) zijn de speaker parameters bekend en daarmee kun je dus een kist berekenen met een daadwerkelijk effectieve basreflex-kamer erin. Dat scheelt zoveel in efficiency en diepgang. Één 6x9" speaker heeft theoretisch al bijna dezelfde laagweergave mogelijkheden als onze 8" woofer, maar de kwaliteit van autospeakers op het gebied van laagweergave is op z'n zachtst gezegd discutabel.
Daarnaast zijn alle car-audio speakers afgestemd op gebruik in een hele kleine ruimte (een auto) met een hele grote kist (de kofferbak). Zo'n kleine ruimte versterkt het laag onder de 100Hz enorm sterk, dus de speakers hoeven daar hun best niet zo te doen. In de open lucht in deze kistjes heb je eigenlijk het tegenovergestelde nodig. Laag onder de 100Hz "waait" alle kanten op, je kunt het niet richten dus je hebt er meer van nodig en daarnaast wil je dat het in een klein kistje werkt.
Kratradio met autospeakers doen in de open lucht ook eigenlijk effectief niets onder de 90Hz. Onze kist heeft een voor hifi termen gezien een overdreven bult bij 50Hz (40 tot 110Hz is het hele bereik van de sub) en dat is prima voor buiten. Onder de 40Hz doet-ie trouwens ook niets (hebben we weggefilterd), want dat kost teveel vermogen en voegt bijna niets toe.
[ Voor 42% gewijzigd door JvS op 20-08-2013 14:12 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
/u/149203/crop5e8ca87855619_cropped.png?f=community)
Ik heb de FU 69 http://www.fliaudio.co.uk/fu-coax-speakers/ .
Ik kan nergens zien hoeveel Ohm ze zijn
Hij wordt wel erg warm, maar hij is nog niet in de beveiliging gegaan.
Mijn idee is om er een computerventilator naast te bouwen? Is dit slim?
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Oke!, dan weet ik dat ook weer. Had al een schakelaar + een led lampje voor de ventilator gemonteerd
.Iemand een idee wat ik daarvoor in de plaats kan doen? (een leuke accessoire?)
[ Voor 16% gewijzigd door K1pc0rn op 20-08-2013 17:28 ]
Bedankt voor de reacties! Versie 2 wil ik wel iets in de richting van de half/mini boominator bouwen, maar dan met 1 kant speakers. Wat voor subje zou ik het beste kunnen gebruiken daarvoor? Echt super portable hoeft het niet te zijn, als het maar te tillen is. Dat was deze met twee man zeker (maandagmorgen: rondje camping 3 - hema - camping 4 en weer terug).
(maandagmorgen: rondje camping 3 - hema - camping 4 en weer terug).
Het is natuurlijk ook maar net wat je warm vind. Ik kan me voorstellen dat een elektronica leek vindt dat elektronica "warm" is als je bijvoorbeeld na 3 seconden je vinger weg moet trekken, zeg bijvoorbeeld 50C. Terwijl dat voor elektronica een heel normale temperatuur is. Veel elektronica kan intern prima een graadje of 100 worden zonder dat dat problemen oplevert. Dus zolang je TA2024 ergens daaronder zit, is het al meer dan prima .
.
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Yep, meeste electronica kan ruim 80 graden aan en soms zelfs meer dan 100. Bij halfgeleiders (waar de chip van de TA2024) uit bestaat spreek je over een zogenaamde 'junction temperature'. Die mag vaak erg hoog zijn.:
Het is natuurlijk ook maar net wat je warm vind. Ik kan me voorstellen dat een elektronica leek vindt dat elektronica "warm" is als je bijvoorbeeld na 3 seconden je vinger weg moet trekken, zeg bijvoorbeeld 50C. Terwijl dat voor elektronica een heel normale temperatuur is. Veel elektronica kan intern prima een graadje of 100 worden zonder dat dat problemen oplevert. Dus zolang je TA2024 ergens daaronder zit, is het al meer dan prima
wel neemt het rendement vaak iets af bij hoge temperaturen.
Waar je wel erg op moet letten, zeker als je Li-Ion of Li-Poly batterijen gebruikt, is dat deze vrijwel kwadratisch snel slijten met de temperatuur boven de standaard opgegeven werktemperatuur (vaak 25 graden). Bij 50 graden kan zo'n batterij al helemaal versleten zijn binnen een maand.
Als je dus een goed gesloten kist hebt waar de warmte niet goed weg kan, zorg er dan voor dat je de batterij wat op afstand monteert van de warmtebron (versterker in dit geval). Ook loodaccus kunnen problemen krijgen met warmte, zeker als je een lader gebruikt die geen temperatuurcompensatie toepast. Bij te hoge temperaturen kan je de accu helemaal droog laden (waterstofgas ontsnapt) omdat de lader denkt dat de accu nog niet vol zit en niet naar druppellaad stand schakelt en er 14,zoveel volt er op blijft zetten. Je batterijen onder de 25-30 graden weten te houden loont dus heel erg, want daarmee gaan ze gewoon veel langer mee
Elektronicaprojecten van mij: http://www.gm7.nl
Kan iemand misschien antwoord geven?
verder heb ik ook nog een andere vraag: hoe sluit ik een potmeter aan zodat hij alleen het volume van de subwoofer bepaalt?Bedankt!
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
/u/34858/crop61e5ade5a4319_cropped.png?f=community)
Ik maak ook gebruik van twee ta's. Heb voor de twee visaton speakers e wel een filter gemaakt om het goed te laten klinken. Is dat niet goed dus? Of is een wissel filter weer wat anders
?
Is minder erg. Je midhoog heeft sowieso waarschijnlijker minder vermogen nodig dan het laag. Voor de sub zou ik het zeker niet doen, omdat je dan met dikke spoelen in de weer moet gaan. Dat zou ik zeker voor de TA2024 doen (in het lijnsignaal, kan eventueel ook met een klein spoeltje). Of niet filteren, dat kan je ook proberen:
[...]
Ik maak ook gebruik van twee ta's. Heb voor de twee visaton speakers e wel een filter gemaakt om het goed te laten klinken. Is dat niet goed dus? Of is een wissel filter weer wat anders
.Anyway, wij hebben op lowlands ontdekt dat er wat nadelen aan onze krat kleven. Zo rammelt het deksel bij enorm hard en diep laag (irritant). En er zit eigenlijk net te weinig normaal laag (100-140Hz) in het signaal. We gebruiken wel 16cm speakers, maar die zitten in een behuizing van 0,8 liter elk en dat is echt veel te klein. Ongefilterd ziet dat er zo uit:
Dat krijg je als je een speaker in een veel te kleine kast stopt, een enorme piek bij 350Hz en onder de 220Hz komt er eigenlijk geen geluid meer uit. Nu hebben we een DSP dus we kunnen er iets mee doen. Die piek is gek genoeg geen probleem, die filter je wel netjes weg, maar dat gebrek aan signaal onder de 200Hz is wel op te krikken, maar dan kost dat gewoon 10keer zoveel vermogen (rendement gaat feitelijk met 10db omlaag door dat stuk). We hebben een enigszins middenweg genomen, een flinke equalizing (kost vermogen) maar ook nog steeds een beetje een gat in het frequentiebereik...
Ook de sub is niet optimaal afgestemd (hier hadden we eigelijk voor het gemak twee even grote compartimenten genomen).
Wat we nu doen is:
- Geen klep, geen scharneren, geen rammelende elementen.
- Electronica op afneembare achterplaat monteren (die met inbussen / inslagmoeren + tochstrip vast zetten)
- De frontspeakers krijgen elk een riante 5L behuizing
- De sub krijgt 14L (gesloten) en 22L (reflex) kamers en wordt getuned op 65Hz
Het resultaat is een speaker die zo'n 3db gevoeliger zal zijn in het laag (die dus wat harder gaat met hetzelfde lage vermogen) en die het volledige frequentiebereik (ook tussen de 100 en 200Hz) goed kan weergeven, zonder al te extreme vermogenslurpende equalizing toe te moeten passen. Zoals je ziet, nog wel een piek bij 180Hz die we weg moeten filteren, maar dat is niet zo erg. We hoeven in elk geval niet waanzinnig veel vermogen toe te voegen om hem fatsoenlijk tot 120Hz te laten spelen.
Bestellingen zijn geplaatst en de kist zit al voor een deel in elkaar. Wegens succes gewoon weer voor 9mm multiplex gekozen, laten zagen bij de lokale Hubo (wat een helden).
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Als je er maar genoeg dwarsbalken inzet, is het geen probleem (zie onze kist, daar zie je al wat dwarsbalkjes zitten, je kan zo'n balk met een gatenzaag helemaal bewerken tot die niets meer weegt).
Juist bij een sub is een dunne, maar stijve kast echt prima te doen. Voor audiofiel midhoog is een trillingsvrije kast belangrijk. Maar laten deze projectjes nu net niet onder de kop audiofiel vallen (alles wat je in een auto zet vind ik niet audiofiel).
Juist bij een sub is een dunne, maar stijve kast echt prima te doen. Voor audiofiel midhoog is een trillingsvrije kast belangrijk. Maar laten deze projectjes nu net niet onder de kop audiofiel vallen (alles wat je in een auto zet vind ik niet audiofiel
).Ja die is goed ingevuld. Een 16cm speaker in een kast van < 1Liter is gewoon geen goed idee, maar wij moesten wel omdat de kist een beetje rondom de subwoofer ontworpen was (wilde we zo weinig mogelijk van inleveren).
[ Voor 36% gewijzigd door JvS op 22-08-2013 10:45 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Ik ga de woofers magneet tegen magneet bevestigen met daartussen een dwarsschot. Een groot gedeelte van de kist is op deze manier al versterkt. Alleen het gedeelte waar de tweeters zitten is dan niet versterkt maar dit kan altijd nog zonder al teveel moeite.
Overigens ben ik wel van plan om het geheel netjes te laten klinken! Het zal misschien niet audiofiel zijn maar ik doe mijn best om in de buurt te komen! Daarom ook net als jij een MiniDSP, zodat ik alles mooi kan tweaken en kan meten. Heb namelijk ook de microfoon erbij.
Ik denk dat jullie met de nieuwe kist ook een stuk beter geluid zullen krijgen! Het is jammer dat ik niet kan luisteren hoe de verschillende kisten klinken.
edit: nog even over die visaton in WinISD. In mijn ervaring veranderd het programma alleen de grafiek van 0-300Hz ongeveer, daarna zou deze gewoon vlak moeten zijn. Ik had dus precies dezelfde grafiek met een woofer die verkeerd was ingevuld, misschien toch nog even nakijken?
Overigens ben ik wel van plan om het geheel netjes te laten klinken! Het zal misschien niet audiofiel zijn maar ik doe mijn best om in de buurt te komen!
Daarom ook net als jij een MiniDSP, zodat ik alles mooi kan tweaken en kan meten. Heb namelijk ook de microfoon erbij.Ik denk dat jullie met de nieuwe kist ook een stuk beter geluid zullen krijgen! Het is jammer dat ik niet kan luisteren hoe de verschillende kisten klinken.
edit: nog even over die visaton in WinISD. In mijn ervaring veranderd het programma alleen de grafiek van 0-300Hz ongeveer, daarna zou deze gewoon vlak moeten zijn. Ik had dus precies dezelfde grafiek met een woofer die verkeerd was ingevuld, misschien toch nog even nakijken?
[ Voor 29% gewijzigd door SgtCaffran op 22-08-2013 11:06 ]
Zet maar eens een goede speaker van 16cm met een hoge VAS in een gesloten behuizing van 0,8l. Dat is niet vlak bij 300hz. Geloof me, deze driver is goed ingevuld . In extreem veel een kleine behuizing reageren speakers gewoon zo. Onze metingen bevestigen dat overigens ook.
. In extreem veel een kleine behuizing reageren speakers gewoon zo. Onze metingen bevestigen dat overigens ook.
[ Voor 46% gewijzigd door JvS op 22-08-2013 15:19 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Interresant! Ik ben ook bezig met een kist V2, en wil er ook wel een geport woofertje in hebben. Welke woofer heb jij? En is het een goed idee om een op de woofer goed afgestelde kist te bouwen en daar mijn pioneer ovaaltjes weer bij te gebruiken voor midden en hoge tonen? De met de woofer wil ik dus de echte lekker knallende bas weergeven die we toch wel iet-wat misten op lowlands. Volgende kist wil ook weer rechthoekig maken, maar dan misschien iets dieper/hoger en wat dunner tri-plex (18mm MDF is toch wel zwaar).:
[...]
Is minder erg. Je midhoog heeft sowieso waarschijnlijker minder vermogen nodig dan het laag. Voor de sub zou ik het zeker niet doen, omdat je dan met dikke spoelen in de weer moet gaan. Dat zou ik zeker voor de TA2024 doen (in het lijnsignaal, kan eventueel ook met een klein spoeltje). Of niet filteren, dat kan je ook proberen

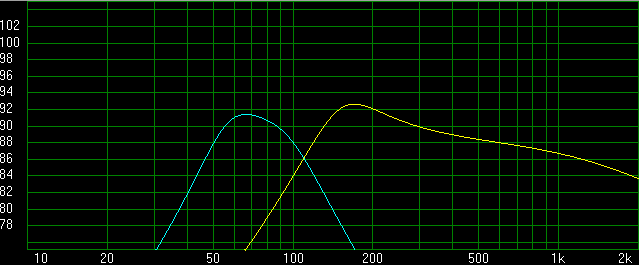

Anyway, wij hebben op lowlands ontdekt dat er wat nadelen aan onze krat kleven. Zo rammelt het deksel bij enorm hard en diep laag (irritant). En er zit eigenlijk net te weinig normaal laag (100-140Hz) in het signaal. We gebruiken wel 16cm speakers, maar die zitten in een behuizing van 0,8 liter elk en dat is echt veel te klein. Ongefilterd ziet dat er zo uit:
[afbeelding]
Dat krijg je als je een speaker in een veel te kleine kast stopt, een enorme piek bij 350Hz en onder de 220Hz komt er eigenlijk geen geluid meer uit. Nu hebben we een DSP dus we kunnen er iets mee doen. Die piek is gek genoeg geen probleem, die filter je wel netjes weg, maar dat gebrek aan signaal onder de 200Hz is wel op te krikken, maar dan kost dat gewoon 10keer zoveel vermogen (rendement gaat feitelijk met 10db omlaag door dat stuk). We hebben een enigszins middenweg genomen, een flinke equalizing (kost vermogen) maar ook nog steeds een beetje een gat in het frequentiebereik...
Ook de sub is niet optimaal afgestemd (hier hadden we eigelijk voor het gemak twee even grote compartimenten genomen).
Wat we nu doen is:
- Geen klep, geen scharneren, geen rammelende elementen.
- Electronica op afneembare achterplaat monteren (die met inbussen / inslagmoeren + tochstrip vast zetten)
- De frontspeakers krijgen elk een riante 5L behuizing
- De sub krijgt 14L (gesloten) en 22L (reflex) kamers en wordt getuned op 65Hz

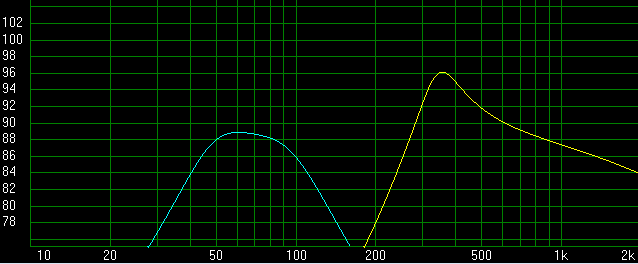

Het resultaat is een speaker die zo'n 3db gevoeliger zal zijn in het laag (die dus wat harder gaat met hetzelfde lage vermogen) en die het volledige frequentiebereik (ook tussen de 100 en 200Hz) goed kan weergeven, zonder al te extreme vermogenslurpende equalizing toe te moeten passen. Zoals je ziet, nog wel een piek bij 180Hz die we weg moeten filteren, maar dat is niet zo erg. We hoeven in elk geval niet waanzinnig veel vermogen toe te voegen om hem fatsoenlijk tot 120Hz te laten spelen.
[afbeelding]

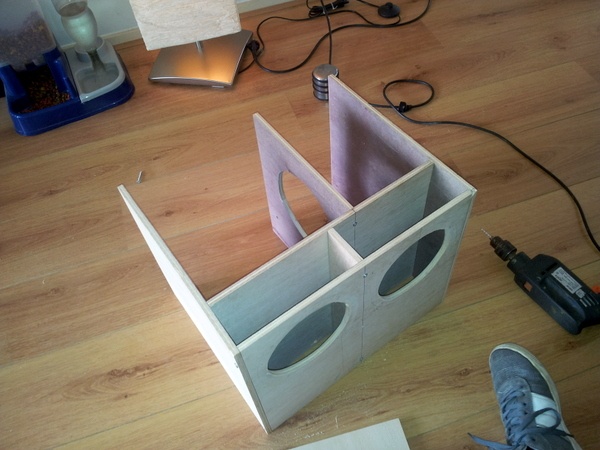

Bestellingen zijn geplaatst en de kist zit al voor een deel in elkaar. Wegens succes gewoon weer voor 9mm multiplex gekozen, laten zagen bij de lokale Hubo (wat een helden).
[afbeelding]
Ik lees veel over jou "miniDSP", maar het wordt mij niet helemaal duidelijk wat dat ding nou precies doet. Het filtert frequenties, maar hoe meet je dat en hoe stel je dat in? Is zoiets ook goedkoop uit china te bestellen?
Je filtert de woofer op 65hz, dat is ongeveer de frequentie voor een "lekkere bas" ?
Ja zo rond de 40Hz is echt diep (laagste snaar basgitaar is 41Hz), 50Hz is ook gewoon lekker vol en rond, 60Hz is nog steeds prima voor dubstep drops enzo en onder de 80Hz is allemaal nog steeds redelijk 'sublaag' te noemen. Lage tonen in muziek zijn vaak een mix en veel 60Hz met daaronder nog redelijk wat 45-60Hz klinkt gewoon enorm vet. In de woonkamer vind ik onze kist trouwen een enorm bonkding . (niet mooi dus ).
Wat je gewoonweg niet hebt, is het echt ultrasublaag. De aanzet van een explosie, de onderwaterbommen in films, van dat laag wat je echt hard in je maag voelt zegmaar. Dat doet mijn 12" sub thuis wel, maar dat doet een 8" subje op batterijen niet. Maar dat moet je ook niet verwachten.
Hogere frequentie tunen betekent meer rendement, in ons geval is rond de 65Hz een mooi optimum van een kist die nog redelijk draagbaar is, veel rendement heeft (dus hard kan met 2x TA 2024) rond de 60Hz (je hebt veel laag nodig in de buitenlucht) en die gewoon vet klinkt.
Wij gebruiken de Dayton SD215-88 DVC, die kan ik echt van harte aanraden, omdat je die stereo kan aansluiten op een TA2024 en daarmee gebruik je het vermogen van beide kanalen optimaal. Je hoeft ook niet zo'n complexe kast te maken als wij doen. Dat is puur vanwege het feit dat deze kist ook op een open zeilboot mee moet kunnen en dan is een papieren conus aan de buitenkant van de speaker niet echt aan te raden.
In een 20L basreflex kistje getuned op 50Hz heb je iets meer rendement dan ons ontwerp en iets minder diep laag (maar weinig minder). En als je daar dan de ovale speakers bij gaat gebruiken, zorg er dan voor dat die in een afzonderlijke (en ik denk ook een lekke) behuizing zitten. Niet samen met de subwoofer in elk geval, anders gaat de subwoofer niet werken. Been there, done that.
De miniDSP kost je gewoon 125 euro. Of je hem nu voor 99 dollar uit de VS of Hongkong laat komen of dat je hem in nederland koopt. Instellen met DSP is nog wel een kunst. Wij hebben er een meetmicrofoon en gehoor bij gebruikt, zodat je ziet wat de speaker weergeeft. Maar je kunt het ook op gehoor doen. Zeker het hoog/laagdoorlaat filteren van de speakers kan je op gehoor doen (kan ik op de bank zelfs wel redelijk voorspellen voor deze toepassing) en je kunt het niveau van de sub prima afregelen op gehoor (luister dan wel elke keer even buiten) en je kunt nog wat equalizers bij 55Hz toepassen om het allemaal wat dikker te laten klinken (ten koste van rendement van het geheel).
Maar als je echt de speakers beter wilt laten klinken (dus schelle midhoge plekjes aanpakken, kermit de kikker toetergeluid corrigeren, lelijke bonken in het laag tussen de 80 en 200Hz aanpakken), dan moet je echt meten. Dat kán dus ook met een Minidsp, maar dat hoef je niet perse te doen.
. (niet mooi dus ).Wat je gewoonweg niet hebt, is het echt ultrasublaag. De aanzet van een explosie, de onderwaterbommen in films, van dat laag wat je echt hard in je maag voelt zegmaar. Dat doet mijn 12" sub thuis wel, maar dat doet een 8" subje op batterijen niet
. Maar dat moet je ook niet verwachten.Hogere frequentie tunen betekent meer rendement, in ons geval is rond de 65Hz een mooi optimum van een kist die nog redelijk draagbaar is, veel rendement heeft (dus hard kan met 2x TA 2024) rond de 60Hz (je hebt veel laag nodig in de buitenlucht) en die gewoon vet klinkt.
Wij gebruiken de Dayton SD215-88 DVC, die kan ik echt van harte aanraden, omdat je die stereo kan aansluiten op een TA2024 en daarmee gebruik je het vermogen van beide kanalen optimaal. Je hoeft ook niet zo'n complexe kast te maken als wij doen. Dat is puur vanwege het feit dat deze kist ook op een open zeilboot mee moet kunnen en dan is een papieren conus aan de buitenkant van de speaker niet echt aan te raden
.In een 20L basreflex kistje getuned op 50Hz heb je iets meer rendement dan ons ontwerp en iets minder diep laag (maar weinig minder). En als je daar dan de ovale speakers bij gaat gebruiken, zorg er dan voor dat die in een afzonderlijke (en ik denk ook een lekke) behuizing zitten. Niet samen met de subwoofer in elk geval, anders gaat de subwoofer niet werken
. Been there, done that.De miniDSP kost je gewoon 125 euro. Of je hem nu voor 99 dollar uit de VS of Hongkong laat komen of dat je hem in nederland koopt. Instellen met DSP is nog wel een kunst. Wij hebben er een meetmicrofoon en gehoor bij gebruikt, zodat je ziet wat de speaker weergeeft. Maar je kunt het ook op gehoor doen. Zeker het hoog/laagdoorlaat filteren van de speakers kan je op gehoor doen (kan ik op de bank zelfs wel redelijk voorspellen voor deze toepassing
) en je kunt het niveau van de sub prima afregelen op gehoor (luister dan wel elke keer even buiten) en je kunt nog wat equalizers bij 55Hz toepassen om het allemaal wat dikker te laten klinken (ten koste van rendement van het geheel). Maar als je echt de speakers beter wilt laten klinken (dus schelle midhoge plekjes aanpakken, kermit de kikker toetergeluid corrigeren, lelijke bonken in het laag tussen de 80 en 200Hz aanpakken), dan moet je echt meten. Dat kán dus ook met een Minidsp, maar dat hoef je niet perse te doen.
[ Voor 29% gewijzigd door JvS op 22-08-2013 16:01 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Wat info! Krijg meteen weer zin om te bouwen:
Ja zo rond de 40Hz is echt diep (laagste snaar basgitaar is 41Hz), 50Hz is ook gewoon lekker vol en rond, 60Hz is nog steeds prima voor dubstep drops enzo en onder de 80Hz is allemaal nog steeds redelijk 'sublaag' te noemen. Lage tonen in muziek zijn vaak een mix en veel 60Hz met daaronder nog redelijk wat 45-60Hz klinkt gewoon enorm vet. In de woonkamer vind ik onze kist trouwen een enorm bonkding
Wat je gewoonweg niet hebt, is het echt ultrasublaag. De aanzet van een explosie, de onderwaterbommen in films, van dat laag wat je echt hard in je maag voelt zegmaar. Dat doet mijn 12" sub thuis wel, maar dat doet een 8" subje op batterijen niet
Hogere frequentie tunen betekent meer rendement, in ons geval is rond de 65Hz een mooi optimum van een kist die nog redelijk draagbaar is, veel rendement heeft (dus hard kan met 2x TA 2024) rond de 60Hz (je hebt veel laag nodig in de buitenlucht) en die gewoon vet klinkt.
Wij gebruiken de Dayton SD215-88 DVC, die kan ik echt van harte aanraden, omdat je die stereo kan aansluiten op een TA2024 en daarmee gebruik je het vermogen van beide kanalen optimaal. Je hoeft ook niet zo'n complexe kast te maken als wij doen. Dat is puur vanwege het feit dat deze kist ook op een open zeilboot mee moet kunnen en dan is een papieren conus aan de buitenkant van de speaker niet echt aan te raden
In een 20L basreflex kistje getuned op 50Hz heb je iets meer rendement dan ons ontwerp en iets minder diep laag (maar weinig minder). En als je daar dan de ovale speakers bij gaat gebruiken, zorg er dan voor dat die in een afzonderlijke (en ik denk ook een lekke) behuizing zitten. Niet samen met de subwoofer in elk geval, anders gaat de subwoofer niet werken
De miniDSP kost je gewoon 125 euro. Of je hem nu voor 99 dollar uit de VS of Hongkong laat komen of dat je hem in nederland koopt. Instellen met DSP is nog wel een kunst. Wij hebben er een meetmicrofoon en gehoor bij gebruikt, zodat je ziet wat de speaker weergeeft. Maar je kunt het ook op gehoor doen. Zeker het hoog/laagdoorlaat filteren van de speakers kan je op gehoor doen (kan ik op de bank zelfs wel redelijk voorspellen voor deze toepassing
Maar als je echt de speakers beter wilt laten klinken (dus schelle midhoge plekjes aanpakken, kermit de kikker toetergeluid corrigeren, lelijke bonken in het laag tussen de 80 en 200Hz aanpakken), dan moet je echt meten. Dat kán dus ook met een Minidsp, maar dat hoef je niet perse te doen.
. Een kist tunen op 50hz, hoe doe je dat? Met de vorm en liters? Of met de lengte/dikte van een basreflex pijp? Wij luisteren toch het meeste techno/deephouse aangevuld met alles door elkaar van 80/90s, metallica en zelfs hazes (grapig dat iedereen op de camping dan wel meelalt). Het mag dus vooral een lekkere baskick geven. 125 Euro is wel een boel geld voor een "lowbudget" kist, maar ik begrijp dat je dus eventueel wel zonder zou kunnen? die 4 tientjes voor de woofer zijn nog te overzien
. Moet de woofer binnen in de kist zitten, of kan deze ook aan de voorkant (buitenkant) zitten? Of is dan het hele effect van het " tunen" en "basreflex" weg?Mijn huidige kist is ongeveer 50 x 30 x 30 (cm). van de inhoud gaan dan nog de wanden ( 18mm mdf), de handvaten, omvormer, accu en nog wat kleinere zaken af. Eigenlijk wil ik em dus niet veel breder maken dan dit, enkel wat dieper en wat hoger.
1 maal stereo aux "in" (voor de mp3 speler) en 2 maal stereo aux uit (naar 2 maal de TA2024's). Kijk anders gewoon hoe dat ding eruit ziet, dat beantwoordt al je vragen.
Liters gecombineerd met lengte/dikte basreflexpijp. Gebruik daarvoor WinISD pro en voer (nadat ik de parameters van de speaker heb ingevoerd) zelf een hanteerbaar aantal liters in (stelregel: meer = beter, maar minder draagbaar) en kies of ik een of twee 70mm poorten (standaard maat rioolpijp / gatenzaag
) wil gebruiken, ik kies de frequentie waarop ik wil tunen en ik kijk naar de frequentieweergave-grafiek (niet een te smalle punt, mooi soepel verloop, veel db's bij weinig watts, etc) en winISD vertelt mij dan hoe lang de pijp moet worden .Je kunt hem ook zelf een optimale kist laten berekenen (sterker nog, daar begint ie altijd mee), maar dan komt-ie met 68 liter getuned bij 30Hz ofzo en dan heb je een grote kist die heel diep gaat, maar niet zoveel rendement en al helemaal niet meer portable
.Nee zeker niet! Dat probeerde ik al te zeggen. Wij hebben een "Bandpass" (subwoofer In de behuizing weggewerkt), speaker aan de buitenkant heet gewoon "basrelflex". Lees mijn bericht nog maar eens, ik zeg juist dat je die complexe kast niet perse nodig hebt
.Moet makkelijk kunnen. Onze nieuwe kist is 42 * 36 * 36 cm (en dat vind ik al lomp groot
). Met die maten heb je met 9mm multiplex al ruimte voor een 25L woofer en 20L voor je 6x9" units (die dus wel scheiden!).
[ Voor 63% gewijzigd door JvS op 22-08-2013 16:31 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Ja was op Terzz gericht . STaan ook regelmatig van die dingen op marktplaats (Sony xec-500 / 505 / 700). Met die sony units kan je ook het niveau van de sub/autospeakers goed instellen, dus dan kan je al twee dingen. Kost meestal iets van 30 euro voor de 500 of 505.
. STaan ook regelmatig van die dingen op marktplaats (Sony xec-500 / 505 / 700). Met die sony units kan je ook het niveau van de sub/autospeakers goed instellen, dus dan kan je al twee dingen. Kost meestal iets van 30 euro voor de 500 of 505.[ Voor 100% gewijzigd door JvS op 22-08-2013 17:31 ]
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
The only thing you need; a jar of "Elbow Grease" (TM) ! Apply it liberally and it will make any job a breeze.
Verwijderd
Graag wil ik mijn kratradio met jullie delen wat ik samen met een vriend gemaakt hebt.
Wat deze kratradio allemaal kan zal ik vertellen.
Uiteraard kan deze muziek afspelen via een MP3 module waarop USB en Aux op aangesloten kan worden.
De krat is voorzien van allerlei (overbodige) features zoals:
- Bluetooth om met telefoon te verbinden
- Text to speech module
- Alcohol sensor
- Bluetooth om muziek te streamen
- Ledstrips.
- VU-meter
- 2 USB oplaadpunten voor telefoon opladen
Hoe het werkt:
De VU-meter danst op de maat van de muziek en is aan de beide zijkanten van de MasterKrat gemaakt. Dit geeft een vet effect in het donker als er een goede bass is de muziek zit.
De zelf ontwikkelde besturingsprint (blauwe) bevat voeding (5volt, 3.3volt), bluetooth chip, microcontroller, veel connectors, relais om te schakelen tussen muziek/T2S en wat rest schakel materiaal voor de ledstrips en VU-meter..
De "text to speech module " (T2S) kan tekst oplezen die via bluetooth met je telefoon verstuurd wordt. Via de 'uConnectHex" app kan er via bluetooth verbonden worden met de krat, zodat er tekst na toe gestuurd kan worden. Dit wordt dan in het engels opgelezen, wat bijvoorbeeld erg grappig is voor op het strand als er een mooi meisje voorbij loopt.
De alcohol sensor geeft ongeveer weer (verre van nauwkeurig) wat je gedronken hebt. Dit wordt door de T2S module opgelezen. Wanneer de accuspanning onder de 11 volt komt wordt dit automatisch 2x per minuut verteld door de MasterKrat zodat je nooit zelf in de gaten hoef te houden hoe vol de accu is.
Via de 'Blucontrol' Android/Iphone app is het mogelijk om verschillende kleuren van de ledstrip aan/uit te zetten en te dimmen. Ook is het mogelijk om te kiezen tussen 3 voorgeprogrammeerde patroontjes. De VU-meters zijn ook via de app aan en uit te zetten wanneer is geen behoefte is aan licht effecten.
Op de printplaat is 1 drukknopje aanwezig waarmee ook de VU-meters en ledstrips aan/uit te zetten zijn zodat je niet perse je telefoon nodig hebt.
Een Bluetooth module van Logitech is ook bevestigd in de krat. Nu kan er draadloos muziek afgespeeld worden. De aux uitgang van deze module stop je in de aux ingang van de MP3 module en spelen maar.
Op de printplaat zijn nog een temperatuur sensor en geheugen element ( EEPROM) bevestigd. Deze zijn nog niet geprogrammeerd. Doel van de EEPROM is om de laatste instellingen op te slaan zoals de stand van ledstrip en VU-meters, om deze te laden wanneer de krat radio uit en aan gaat.
YouTube: Kratradio MasterKrat Bluetooth
Wat deze kratradio allemaal kan zal ik vertellen.
Uiteraard kan deze muziek afspelen via een MP3 module waarop USB en Aux op aangesloten kan worden.
De krat is voorzien van allerlei (overbodige) features zoals:
- Bluetooth om met telefoon te verbinden
- Text to speech module
- Alcohol sensor
- Bluetooth om muziek te streamen
- Ledstrips.
- VU-meter
- 2 USB oplaadpunten voor telefoon opladen
Hoe het werkt:
De VU-meter danst op de maat van de muziek en is aan de beide zijkanten van de MasterKrat gemaakt. Dit geeft een vet effect in het donker als er een goede bass is de muziek zit.
De zelf ontwikkelde besturingsprint (blauwe) bevat voeding (5volt, 3.3volt), bluetooth chip, microcontroller, veel connectors, relais om te schakelen tussen muziek/T2S en wat rest schakel materiaal voor de ledstrips en VU-meter..
De "text to speech module " (T2S) kan tekst oplezen die via bluetooth met je telefoon verstuurd wordt. Via de 'uConnectHex" app kan er via bluetooth verbonden worden met de krat, zodat er tekst na toe gestuurd kan worden. Dit wordt dan in het engels opgelezen, wat bijvoorbeeld erg grappig is voor op het strand als er een mooi meisje voorbij loopt.
De alcohol sensor geeft ongeveer weer (verre van nauwkeurig) wat je gedronken hebt. Dit wordt door de T2S module opgelezen. Wanneer de accuspanning onder de 11 volt komt wordt dit automatisch 2x per minuut verteld door de MasterKrat zodat je nooit zelf in de gaten hoef te houden hoe vol de accu is.
Via de 'Blucontrol' Android/Iphone app is het mogelijk om verschillende kleuren van de ledstrip aan/uit te zetten en te dimmen. Ook is het mogelijk om te kiezen tussen 3 voorgeprogrammeerde patroontjes. De VU-meters zijn ook via de app aan en uit te zetten wanneer is geen behoefte is aan licht effecten.
Op de printplaat is 1 drukknopje aanwezig waarmee ook de VU-meters en ledstrips aan/uit te zetten zijn zodat je niet perse je telefoon nodig hebt.
Een Bluetooth module van Logitech is ook bevestigd in de krat. Nu kan er draadloos muziek afgespeeld worden. De aux uitgang van deze module stop je in de aux ingang van de MP3 module en spelen maar.
Op de printplaat zijn nog een temperatuur sensor en geheugen element ( EEPROM) bevestigd. Deze zijn nog niet geprogrammeerd. Doel van de EEPROM is om de laatste instellingen op te slaan zoals de stand van ledstrip en VU-meters, om deze te laden wanneer de krat radio uit en aan gaat.
YouTube: Kratradio MasterKrat Bluetooth
[ Voor 1% gewijzigd door Verwijderd op 25-08-2013 16:13 . Reden: Plaatjes aanpassen ]
Verwijderd
Veel leuke dingen, maar had je je niet beter wat meer gefocust op de geluidskwaliteit in plaats van op alle specials?...
Bv. geen krat gebruiken maar multiplex hout, geen Arjen Helder Ta2024 maar een AMP6 en geen autospeakers maar efficiënte PA speakers. Dat is mijn mening natuurlijk, voor de rest is het vast en zeker een superoriginele kratradio waar een prutser mee in dromenland vertoeft! Wat was de kostprijs? ^^
Bv. geen krat gebruiken maar multiplex hout, geen Arjen Helder Ta2024 maar een AMP6 en geen autospeakers maar efficiënte PA speakers. Dat is mijn mening natuurlijk, voor de rest is het vast en zeker een superoriginele kratradio waar een prutser mee in dromenland vertoeft! Wat was de kostprijs? ^^
[ Voor 3% gewijzigd door Verwijderd op 25-08-2013 23:57 ]
Die uC met LEDs stookt volgens mij meer dan je versterker en je speakers samen
Ik vind het een mooi concept en de lichtshow mag er zeker wezen, maar waarom heb je gekozen om zulke sjieke technologie in een Heineken krat te doen? Dit verdient op zijn minst iets als Duvel of Grimbergen... Zonder gekte, ik zie een potentieel 3x zo vette kist als je deze zelf nog een keer van hout/plexiglas maakt.
Ik weet niet of je de handgrepen hebt dichtgemaakt, maar ze lijken open. Als je die nog dicht maakt, dan wordt je bass nog wat dieper
Ik vind het een mooi concept en de lichtshow mag er zeker wezen, maar waarom heb je gekozen om zulke sjieke technologie in een Heineken krat te doen? Dit verdient op zijn minst iets als Duvel of Grimbergen... Zonder gekte, ik zie een potentieel 3x zo vette kist als je deze zelf nog een keer van hout/plexiglas maakt.
Ik weet niet of je de handgrepen hebt dichtgemaakt, maar ze lijken open. Als je die nog dicht maakt, dan wordt je bass nog wat dieper
Elektronicaprojecten van mij: http://www.gm7.nl
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Misschien bedoelde hij de AMP 5? of een opvolger daar van (die ik niet kan vinden)
Link naar AMP 5
Het is een D versterker gebaseerd op de TA2022. Niet superboeiend dus.
Wat wel opvalt is dat je volgens mij een synchrone spanning van -24 en +24 Volt moet aansluiten om de beloofde 2x 100 Watt te halen. Er kan wisselspanning (18-24V) of gelijkspanning op (22-35V). Iets dat voor een standaard 12 Volt applicatie zoals dit radiokrat, voegt deze versterker NIETS, of anders vrij weinig, toe aan de geluidsbeleving naar mijn inziens. Een normale ta2024 of 2020 is meer dan voldoende.
Het dichtmaken van zijn handgrepen zal in ieder geval voor zover ik mij kan bedenken een veel grotere boost zijn in de kwaliteit van het geluid
[ Voor 12% gewijzigd door alexandersamson op 26-08-2013 12:31 ]
Elektronicaprojecten van mij: http://www.gm7.nl
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Sorry maar die SD215 gaat dat dus echt niet halen, heb je dat gemeten? De SPL is 86.4 tegenover 95 van de Faital (datasheet getallen, is dit trouwens al met parallel schakelen van de dubbele voice coil?). Als je dan nog even in de datasheet kijkt dan zie je dat die dat alleen haalt bij een piek rond de 150/200Hz. Bij 65Hz is deze nog maar 83dB/w/m. De Faital heeft op 100Hz nog 90dB/w/m.
Verder heb je ook nog de Wikipedia: Equal-loudness contour problemen. Dit houdt in dat mensen meer vermogen in de lage tonen nodig hebben om hetzelfde geluidsniveau te ervaren.
Laatste probleempunt is dat door de grote golflengte 6dB aan bas verloren gaat in andere richting omdat de speaker in dit gebied werkt in full-space.
edit@JvS: Nee de Faitals hebben geen dual voice coil maar je kan ze wel parallel aansluiten voor 3dB winst vanwege het grotere oppervlakte en nog eens 3dB winst omdat je versterker meer vermogen kwijt kan in 4ohm. Als je daarnaast dus ook een bipool opstelling gebruikt waarbij de speakers met de magneten tegen elkaar aanzitten dan krijg je (schijnbaar) een kleine efficiëntie verbetering omdat de magneten elkaar helpen en je bent ook gelijk je baffle step kwijt van 6dB op je bas.
edit@Martijn: PA speakers zijn niet hetzelfde als full range speakers. PA staat voor Pro Audio en betekent vaak dat de speaker (zowel woofers als tweeters) een hoge efficiëntie heeft. Deze worden veelal gebruikt voor café's, festivals and live muziek. Bij deze applicaties is anders zoveel vermogen nodig om genoeg geluidsdruk te produceren dat de versterkers en stroomvoorziening tekort komen. Daarom efficiënte speakers zodat je met minder vermogen ook veel volume creërt.
Full range:
http://www.monacor.co.uk/...lding-hifi4-5/vnr/100730/ (mist alleen een klein beetje response bij 20k)
http://faitalpro.com/prod...ls/index.php?id=401000100
Verder heb je ook nog de Wikipedia: Equal-loudness contour problemen. Dit houdt in dat mensen meer vermogen in de lage tonen nodig hebben om hetzelfde geluidsniveau te ervaren.
Laatste probleempunt is dat door de grote golflengte 6dB aan bas verloren gaat in andere richting omdat de speaker in dit gebied werkt in full-space.
edit@JvS: Nee de Faitals hebben geen dual voice coil maar je kan ze wel parallel aansluiten voor 3dB winst vanwege het grotere oppervlakte en nog eens 3dB winst omdat je versterker meer vermogen kwijt kan in 4ohm. Als je daarnaast dus ook een bipool opstelling gebruikt waarbij de speakers met de magneten tegen elkaar aanzitten dan krijg je (schijnbaar) een kleine efficiëntie verbetering omdat de magneten elkaar helpen en je bent ook gelijk je baffle step kwijt van 6dB op je bas.
edit@Martijn: PA speakers zijn niet hetzelfde als full range speakers. PA staat voor Pro Audio en betekent vaak dat de speaker (zowel woofers als tweeters) een hoge efficiëntie heeft. Deze worden veelal gebruikt voor café's, festivals and live muziek. Bij deze applicaties is anders zoveel vermogen nodig om genoeg geluidsdruk te produceren dat de versterkers en stroomvoorziening tekort komen. Daarom efficiënte speakers zodat je met minder vermogen ook veel volume creërt.
Full range:
http://www.monacor.co.uk/...lding-hifi4-5/vnr/100730/ (mist alleen een klein beetje response bij 20k)
http://faitalpro.com/prod...ls/index.php?id=401000100
[ Voor 47% gewijzigd door SgtCaffran op 26-08-2013 16:10 ]
In de datasheet zit de speaker niet in een gepoorte behuizing he? Wat mijn punt is, is dat het voor wat dieper laag niet zinvol is om met pa speakers te werken. De extreem hoge rendementen helden alleen voor de hogere frequenties. Onder de 100hz krijg je de driehoek kastgrote - diepgang - rendement, wil je de een, dan lever je het ander in. PA doet gewoon mee aan die wet. De woofer heeft alleen invloed op welke optimalisatie hij heeft. Wil je diepgang en rendement, dan lever je in op de kleine kant. Wil je harder in een kleinere kast? Dan lever je in in diepgang (jouw keuze). Ik wil een mix en redelijk diep en heb dat bereikt.
Dit is een ruwe meting van de speaker, maar zonder te weten hoeveel vermogen. Je kan hem vergelijken met de visaton die ernaast zit:
[q]
Verder heb je ook nog de Wikipedia: Equal-loudness contour problemen. Dit houdt in dat mensen meer vermogen in de lage tonen nodig hebben om hetzelfde geluidsniveau te ervaren.
Laatste probleempunt is dat door de grote golflengte 6dB aan bas verloren gaat in andere richting omdat de speaker in dit gebied werkt in full-space.
[q]
Ik weet er alles van
. Maar mijn kist bestaat en speelt en die bewijst dat het ook zo diep kan. Met echt lekker stevig laag in de dance/dubstep zeg maar, niet een 150hz bonk. Een pa speaker gaat dat niet overtreffen. Alleen als je er andere design keuze maakt (meer rendement ten Opzichte van diepgang), heeft een andere woofer kiezen zin.
Extreem groot voordeel is dat je de dayton op twee kanalen kunt aansluiten. Al met al ben ik er img zeer tevreden over en vind ik het het beste maatje voor een ta2024 op een accu.
Pa stond trouwens toch voor "public adress"?
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp
Dit topic is gesloten.
