Het Krat- en Kistradio Topic [Deel 19]

[wesleytjuh]

Ook maar eens wat foto's dan:



Zal zo eens betere maken, met verschillende inputs

[lutkeveld]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 13:10:
Ook maar eens wat foto's dan:
[afbeelding]
[afbeelding]
[afbeelding]
Zal zo eens betere maken, met verschillende inputs

Mat zwarte pcb Ziet er zo pro uit! Kan niet wachten.

------------------------------------------------------------------------------------------------

Zit er veel verschil in qua prijs met die verschillende inputs?

[ Voor 10% gewijzigd door lutkeveld op 28-05-2013 13:55 . Reden: vraag toegevoegd ]

[Carneoleon]

lutkeveld schreef op dinsdag 28 mei 2013 @ 13:02:
[...]


Maxim 9744 als ik het goed lees? Zie op de data sheet '•Integrated Click-and-Pop Suppression' staan, dat is ook zeer handig! Nu sluit ik vaak eerst mijn mobiel aan en zet daarna mijn kratradio aan vanwege irritante geluiden bij het aansluiten.

De click and pop suppression is alleen voor het aan en uit zetten (en mute/unmute), de geluiden blijven net zo goed bestaan bij het aansluiten.


@ wesley

ziet er echt heel goed uit!

[ Voor 4% gewijzigd door Carneoleon op 28-05-2013 13:20 ]

[wesleytjuh]

Yep, wat je hoort is niks anders dan de connectie die je plug maakt met je mp3 speler/telefoon. Zeker als je hem er dus een beetje scheef instopt. Dat pop suppression is geloof ik ook aanwezig bij de TA2024, maar werkt niet super.

Hier dus met alle 3 de verschillende inputs. Tot nu toe zijn er iets van 5 in gebruik bij verschillende radio's bij verschillende mensen, en ze werken alle 5 nog . Weet niet of ik dat bij een TA2024 ook kon zeggen

[TB98]

Hoi,

Ik heb deze speakers bij een auto kerkhof gekocht maar weet iemand of deze goed zijn voor een ta2024?

[JvS]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 13:47:
Yep, wat je hoort is niks anders dan de connectie die je plug maakt met je mp3 speler/telefoon. Zeker als je hem er dus een beetje scheef instopt. Dat pop suppression is geloof ik ook aanwezig bij de TA2024, maar werkt niet super.
[afbeelding]
Hier dus met alle 3 de verschillende inputs. Tot nu toe zijn er iets van 5 in gebruik bij verschillende radio's bij verschillende mensen, en ze werken alle 5 nog . Weet niet of ik dat bij een TA2024 ook kon zeggen

Nou ben je wel erg negatief over de TA2024. Ik heb ervaring met een stuk of 6 denk ik totaal nu. En de enige die ermee stopten, waren degene die ik zelf gesloopt heb .

[wesleytjuh]

Hehe, ik was daar wat overdreven misschien . Nee het valt wel mee, er zitten enkel wel wat rotte(simpelweg niet werken/rook eruit/1 kanaal stuk) tussen, en dat is als reseller gewoon erg vervelend. Je hebt het toch wel over een uitval van 5-10%(al dan niet door zelf verkeerd ompolen). Maar wat je ook vaak ziet is dat de solderingen bij de spoeltjes niet zo goed zijn, dat kan na een problemen op leveren/gaan leveren. Maar de prijs is natuurlijk ook erg laag, je krijgt al heel wat voor je geld .

Maar, als ze de 1e 5 uur overleven, blijven ze het daarna vaak ook lang doen.

TB98 schreef op dinsdag 28 mei 2013 @ 14:13:
Hoi,

Ik heb deze speakers bij een auto kerkhof gekocht maar weet iemand of deze goed zijn voor een ta2024?
[afbeelding]

Verwacht van wel, zullen gewoon 4 ohm zijn. Ik zou er niet teveel van verwachten verder, zien eruit alsof het de standaard speakers in een auto zouden kunnen zijn, die zijn meestal niet zo heel bijzonder.

[ Voor 46% gewijzigd door wesleytjuh op 28-05-2013 14:41 ]

[A.M.H]

Beste mede-tweakers,

Hoi Mensen,

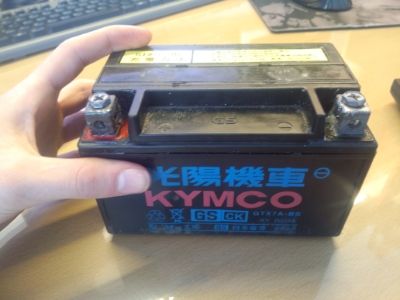

Ik ben ook bezig met een kistradio en hierbij gebruik ik een 12v scooteraccu.


Nu moet deze natuurlijk ook weer opgeladen worden, en natuurlijk wil ik de kosten beperken en gebruik ik liever een adapter die ik al heb liggen.

Volgens mij heb je voor loodaccu's een speciale adapter nodig en volgens mij heb ik er wel een liggen. Ik heb dit onderstaande starthulp apparaat en hier zit dacht ik ook een loodaccu in.


Bij dit apparaat zat deze adapter:


Nu de vraag:
Kan ik deze adapter gebruiken?

[wâldpyk]

ik heb het volgende probleem

het omdraaien van de speaker polen helpt niet, net als het omdraaien van de ingang kabels.

het is dus geen kabel breuk of een speaker die defect is.

ik heb onlangs een mod toegepast op mijn ta2024.

als ik deze verwijder is het probleem er nog steeds.

weet iemand hoe ik dit zou kunnen oplossen?

[wesleytjuh]

amarcus.ict schreef op dinsdag 28 mei 2013 @ 16:11:
Beste mede-tweakers,

Hoi Mensen,

Ik ben ook bezig met een kistradio en hierbij gebruik ik een 12v scooteraccu.
[afbeelding]
[afbeelding]
Nu moet deze natuurlijk ook weer opgeladen worden, en natuurlijk wil ik de kosten beperken en gebruik ik liever een adapter die ik al heb liggen.

Volgens mij heb je voor loodaccu's een speciale adapter nodig en volgens mij heb ik er wel een liggen. Ik heb dit onderstaande starthulp apparaat en hier zit dacht ik ook een loodaccu in.
[afbeelding]

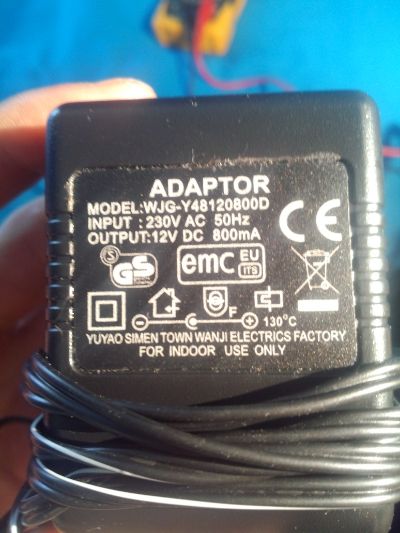

Bij dit apparaat zat deze adapter:
[afbeelding]

Nu de vraag:
Kan ik deze adapter gebruiken?

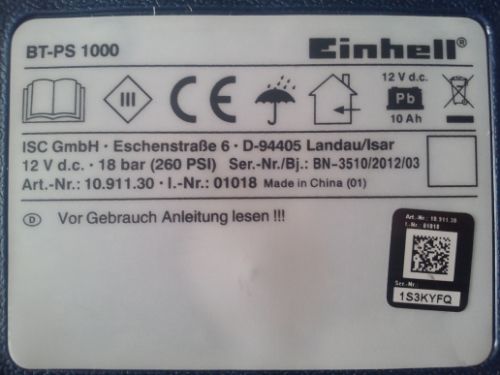

Hm, zit er niet een stikkertje op dat apparaat waarop staat met welke spanning hij laadt? Loodgel accu's worden met een iets lagere spanning geladen dan normale loodaccu's. Dit wil je wel even checken omdat je anders op lange termijn je scooteraccu (zeer waarschijnlijk loodgel) om zeep helpt.
Met enkel de 12V adapter gaat het iig niet werken.

waldpyk schreef op dinsdag 28 mei 2013 @ 16:15:
ik heb het volgende probleem [afbeelding]

het omdraaien van de speaker polen helpt niet, net als het omdraaien van de ingang kabels.

het is dus geen kabel breuk of een speaker die defect is.

ik heb onlangs een mod toegepast op mijn ta2024.

als ik deze verwijder is het probleem er nog steeds.

weet iemand hoe ik dit zou kunnen oplossen?

Ben bang dat er toch iets mis is gegaan bij de mod. Het zo zomaar kunnen dat daardoor 1 kanaal wel goed versterkt wordt, en het andere geen goed signaal krijgt. Heb je een foto van het gedeelte rondom de mod?

[A.M.H]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 16:28:
Hm, zit er niet een stikkertje op dat apparaat waarop staat met welke spanning hij laadt? Loodgel accu's worden met een iets lagere spanning geladen dan normale loodaccu's. Dit wil je wel even checken omdat je anders op lange termijn je scooteraccu (zeer waarschijnlijk loodgel) om zeep helpt.
Met enkel de 12V adapter gaat het iig niet werken.

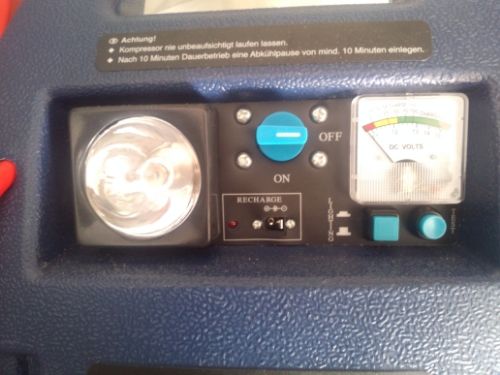

Hier wat foto's van het apparaat:

[wâldpyk]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 16:28:
[...]


Hm, zit er niet een stikkertje op dat apparaat waarop staat met welke spanning hij laadt? Loodgel accu's worden met een iets lagere spanning geladen dan normale loodaccu's. Dit wil je wel even checken omdat je anders op lange termijn je scooteraccu (zeer waarschijnlijk loodgel) om zeep helpt.
Met enkel de 12V adapter gaat het iig niet werken.


[...]


Ben bang dat er toch iets mis is gegaan bij de mod. Het zo zomaar kunnen dat daardoor 1 kanaal wel goed versterkt wordt, en het andere geen goed signaal krijgt. Heb je een foto van het gedeelte rondom de mod?

het debiele is als ik de mod ongedaan maak hij nu wel wil afspelen.

heb nu 1 pootje los gesoldeerd. als ik het pootje er weer tegen aan druk valt de speaker uit. ik heb er een volume knop tussen zitten. haal ik deze er tussen uit dan maakt hij wel weer een bak herrie. door 2 boxen. alleen klinkt het dan veel scheller op een laag mp3 volume


zal zo even een foto maken

[Michel5128]

Heb je de twee grounds bij de potmeter wel verbonden? Zoals hier te zien:

[wesleytjuh]

amarcus.ict schreef op dinsdag 28 mei 2013 @ 16:57:
[...]


Hier wat foto's van het apparaat:

[afbeelding]
[afbeelding]

Deze laadt helaas niet, is enkel een jumpstarten, om even je startmotor net dat beetje extra energie te geven. Je zult echt een acculader moeten aanschaffen helaas!

[A.M.H]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 18:14:
Deze laadt helaas niet, is enkel een jumpstarten, om even je startmotor net dat beetje extra energie te geven. Je zult echt een acculader moeten aanschaffen helaas!

Wat is de functie van een acculader, als ik het vragen mag? En heb je misschien uitleg waarom het niet met een normale adapter kan? Vind ik op zich wel interessant om te weten

[wesleytjuh]

De spanning van een loodaccu varieert tussen de 11.5V(leeg) en 13.8V(vol). Wanneer je dus met een 12VDC adapter gaat laden, laadt je tot 12V. Daarna is zowel de accu als adapter 12V en is er dus geen spanningsverschil meer, er zal dan geen stroom meer de accu in lopen, terwijl de accu nog lang niet vol is. Je hebt dus minimaal een voeding van 13.8V nodig, om de accu geheel vol te laden.
Nu kan je ook niet simpelweg elke voeding pakken, omdat je ook de laadstroom wilt beperken, het kan anders zo zijn dat de accu veel te snel geladen wordt, omdat de accu er zelf geen rem op zet. Een acculader doet dit. En tenslotte doen de meeste acculaders ook nog eens druppelladen, dit is een functie die ervoor zorgt dat je accu niet overladen wordt, maar gewoon netjes vol gehouden blijft.

[wâldpyk]

Michel5128 schreef op dinsdag 28 mei 2013 @ 18:07:
[afbeelding]Heb je de twee grounds bij de potmeter wel verbonden? Zoals hier te zien:

yep. als ik 1 van de bijde rode of gele draden aansluit gaan alle 2 de boksen werken. ik denk dat er daar wat mis gaat. normaal hoort er dan maar 1 kant te gaan werken

[wesleytjuh]

Ik ben nu toch wel heel erg benieuwd naar een foto van zowel je potmeter als versterker

[wâldpyk]

[wesleytjuh]

Zit verkeerd om aangesloten

ZIe dit plaatje. De rode en gele kabel van de TA2024 gaan naar de 2 MIDDELSTE pennen van de potmeter. Bij jou zit geel en rood van de TA2024 op het middelste pinnetje aan de achterkant, en aan het pinnetje ernaast in de hoek. Dat klopt dus niet .

Hoe je het nu hebt aangesloten belast je MP3 speler met een variabele weerstand, en sluit je de ingang van je versterker kort met een variabele weerstand.

En wel goed isoleren als het werkt he! Zou zonde zijn als je kortsluiting maakt bij al die losse draadjes. Is ook een heel stuk steviger.

[ Voor 30% gewijzigd door wesleytjuh op 28-05-2013 19:23 ]

[wâldpyk]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 19:20:
Zit verkeerd om aangesloten
[afbeelding]
ZIe dit plaatje. De rode en gele kabel van de TA2024 gaan naar de 2 MIDDELSTE pennen van de potmeter. Bij jou zit geel en rood van de TA2024 op het middelste pinnetje aan de achterkant, en aan het pinnetje ernaast in de hoek. Dat klopt dus niet .

Hoe je het nu hebt aangesloten belast je MP3 speler met een variabele weerstand, en sluit je de ingang van je versterker kort met een variabele weerstand.

En wel goed isoleren als het werkt he! Zou zonde zijn als je kortsluiting maakt bij al die losse draadjes. Is ook een heel stuk steviger.

nu doet alles het weer:D je hebt een hele hoop zeilende kinderen blij gemaakt

[A.M.H]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 19:10:
De spanning van een loodaccu varieert tussen de 11.5V(leeg) en 13.8V(vol). Wanneer je dus met een 12VDC adapter gaat laden, laadt je tot 12V. Daarna is zowel de accu als adapter 12V en is er dus geen spanningsverschil meer, er zal dan geen stroom meer de accu in lopen, terwijl de accu nog lang niet vol is. Je hebt dus minimaal een voeding van 13.8V nodig, om de accu geheel vol te laden.
Nu kan je ook niet simpelweg elke voeding pakken, omdat je ook de laadstroom wilt beperken, het kan anders zo zijn dat de accu veel te snel geladen wordt, omdat de accu er zelf geen rem op zet. Een acculader doet dit. En tenslotte doen de meeste acculaders ook nog eens druppelladen, dit is een functie die ervoor zorgt dat je accu niet overladen wordt, maar gewoon netjes vol gehouden blijft.

Heel erg bedankt voor de uitleg!

Ik heb hier ook nog een 24V 0.75A adapter liggen. Als ik deze op mij LED dimmer aansluit kan ik een voltage krijgen van 13,8V. Voldoet dit ook als acculader?

[thijsco19]

@wesleytjuh, Zeer mooie versterker! Ziet er imo veel beter uit dan de TA2024, stuk strakker.

Simpele ingangsgevoeligheid mod, die net zo simpel ongedaan gemaakt kan worden

Zijn daar die 'pads' waar 'right' en 'left' bij staan voor?

Simpele volume control doormiddel van een simpele mono lineare potmeter, aansluitbaar via JST. De versterker regelt intern de rest .

Dit is echt een mooie optie, simpel plug in en klaar! Super.

[wesleytjuh]

thijsco19 schreef op dinsdag 28 mei 2013 @ 21:54:
@wesleytjuh, Zeer mooie versterker! Ziet er imo veel beter uit dan de TA2024, stuk strakker.

[...]

Zijn daar die 'pads' waar 'right' en 'left' bij staan voor?

[...]

Dit is echt een mooie optie, simpel plug in en klaar! Super.

Yep, soldeerjumpers! Verbinden voor standaard, onverbonden voor modded. Maar deze versterker heeft erg weinig "modificatie" nodig merk ik al .
Ja potmeter ben ik ook erg blij mee, scheelt mij ook een hoop soldeerwerk . En ook geen gedoe in je signaallijn.

Bedankt!

amarcus.ict schreef op dinsdag 28 mei 2013 @ 21:29:
[...]


Heel erg bedankt voor de uitleg!

Ik heb hier ook nog een 24V 0.75A adapter liggen. Als ik deze op mij LED dimmer aansluit kan ik een voltage krijgen van 13,8V. Voldoet dit ook als acculader?

Hm, ik verwacht van niet, een LED dimmer is stroom gestuurd, je zult zien dat de accuspanning varieert naar mate de accu voller raakt. De beste oplossing is gewoon een acculader kopen denk ik.

Ik heb weer wat nieuw speelgoed vandaag binnen gehad :


Normale lood accu.. 12V 7Ah


Ook een 12V 7Ah accu, enkel wat lichter


Formaat is hetzelfde


En de spanning is hetzelfde .
En kan gewoon geladen worden met een loodaccu lader, en in principe zo snel als je wilt. Ontladen kan ook met een veel grotere stroom dan nodig. Protectie tegen overladen/diepontlading is intern aanwezig. Dit is zowat het dichtste bij plug and play als je kunt komen denk ik . Als nu de prijs nog wat lager was...

Vannacht ga ik hem even volledig volladen, om dan morgen hem volledig te ontladen, met een belasting zoals een kistradio (zal waarschijnlijk 0.5A worden) en daarna een belasting van 7A (1C). Hetzelfde zal ik doen met een normale loodaccu, en de verschillen even naast elkaar zetten.

[ Voor 10% gewijzigd door wesleytjuh op 28-05-2013 22:16 ]

[JvS]

Dat is mooi spul. Wat is het precies? En wat kost het? Is in principe wel interessant voor kleinere kistjes. Zijn die ook in minder Ah te verkrijgen?

[wesleytjuh]

Zijn accu's met intern LiFePo4 accu's, een ook op Lithium gebaseerde accu, maar dan een stuk "veiliger" (lithium-ion is ook veilig natuurlijk, zolang je er juist mee omgaat). Deze cellen zullen in ieder geval niet zomaar ontploffen of wat dan ook en zijn een stuk makkelijker te laden/ontladen. Verder zit er dan nog een BMS ingebouwd, waardoor je deze accu eigenlijk gewoon kunt zien als een loodaccu met een AccuSafe als het ware.. Ook je bestaande loodaccu lader zal gewoon werken.
Ik ben nog bezig met de leverancier van zowel mijn loodaccu's als deze accu's om te kijken wat ze allemaal kunnen bieden. Momenteel enkel 7Ah en 17Ah, wellicht in de toekomst meer. Zou erg mooi zijn in ieder geval! Een 3Ah accu of iets dergelijks zie ik in mijn eigen kistradio ook wel zitten . Speelt lang zat, en wanneer het nodig is laadt je hem in 1 uur weer vol.

Prijzen zijn voor mij nog onbekend momenteel, maar een 17Ah ging weg voor zo'n €240 (eind prijs) inclusief lader, dus dat geeft je ongeveer een indicatie. Ik ben er bang voor dat het in ieder geval niet mee zal vallen bij de 7Ah variant. Ik hoop <€100 incl lader.

Opzich zou dat een mooie prijs zijn, nu betaal je voor een erg compleet systeem met accu + lader + bewaking + voeding + alle connectors en dergelijke ook tegen de €100.

[ Voor 8% gewijzigd door wesleytjuh op 28-05-2013 22:27 ]

[JvS]

Ah ja dat is wel stevig duur. Beetje te duur zegmaar .

[wesleytjuh]

1 troost, de techniek gaat hard, wellicht over een aantal jaar beter

[lutkeveld]

ik zat eens te denken, misschien is het wel belachelijk, maar kan je geen benzine gebruiken? Ampere/kg lijkt mij heel hoog te liggen? Er bestaan van die rc-wagentjes op benzine, misschien kan je daar wat componenten uit gebruiken *gaat ebay afstruinen*

[ Voor 30% gewijzigd door lutkeveld op 28-05-2013 22:36 ]

[wesleytjuh]

Hoe wilde je dat toepassen ?

Een mini motortje vinden met een generator eraan? Hoewel het idee opzich heel leuk is, lijkt me uiteindelijk enkel maar nadelen hebben. De aanschaf is duur, benzine is uiteindelijk duur. Lawaai, slijtage, vettigheid die je moet schoonmaken.

Maar ik geef toe, enkel voor de lol is het zeer leuk

[ Voor 83% gewijzigd door wesleytjuh op 28-05-2013 22:38 ]

[Hortz]

Met veel herrie (als ik die RC wagentjes zo hoor) mag je best luid afspelen

[wesleytjuh]

Probleem is dat al die kleine RC op nitromethanol rijden (of tegenwoordig gewoon op LiPo's ), en nitro is weer aardig duur. Komt ook nog eens bij dat die motors na x aantal liter gewoon op zijn, dure bezigheid zo .

De grotere RC autotjes, 1:5 bv rijden wel op gewoon benzine, maar dat is weer veel te veel vermogen voor een kistradio.

[ Voor 22% gewijzigd door wesleytjuh op 28-05-2013 22:39 ]

[lutkeveld]

Hortz schreef op dinsdag 28 mei 2013 @ 22:37:
Met veel herrie (als ik die RC wagentjes zo hoor) mag je best luid afspelen

Zijn dat niet die motortjes die zoveel rpm moeten maken vanwege de beperkte omtrek van de wielen?

Het kan natuurlijk pure bullshit te zijn wat ik nu allemaal zeg, maar je weet maar nooit

[wesleytjuh]

Ja, zo'n nitro motortje draait zonder problemen 10duizenden toeren, een brushless motor(zoals in mijn avatar) zonder problemen 50 000 .

[A.M.H]

Ik heb toch maar eens gekeken op Ebay hoeveel een accu lader kost.
Dit (klik) ding op Ebay is wel een mooie goedkope acculader. Echter is deze 12V 1,25A, ik had ergens gelezen dat je lader 1/10e van het vermogen van de accu moet zijn. Maakt dat echt veel uit of kan ik hiermee ook een 4Ah accu opladen?

[wesleytjuh]

1/10 is een vuistregel, iets erboven kan normaal gesproken wel, zolang je maar niet sneller dan 1/3 laadt, dat is wel echt het maximum. Met 1.25A zit je daar zowat precies aan, dus moet wel kunnen, maar is dus wel aan de hoge kant.

Stekeltje heeft hard doorgewerkt , de video van hoe wij onze kistradio gebouwd hebben is af en staat online:

HIj is erg cool gevonden vind ik!

[ Voor 31% gewijzigd door wesleytjuh op 28-05-2013 23:59 ]

[mathy_]

Gaaf om te zien en goede smaak qua muziek.
Nice filmpje!

[lutkeveld]

Zijn die planken nou bespoten of beplakt?

[Stekeltje]

Bedankt! Heb even snel door gewerkt om jullie niet langer in spanning te laten zitten. Misschien binnenkort een filmpje maken van de kistradio zelf? Iemand animo?

[lutkeveld]

Stekeltje schreef op woensdag 29 mei 2013 @ 00:14:
Bedankt! Heb even snel door gewerkt om jullie niet langer in spanning te laten zitten. Misschien binnenkort een filmpje maken van de kistradio zelf? Iemand animo?

Why not man? Het is een kistradio topic! Binnenkort komt er ook een filmpje online van die van mij. Het design is on the fly veranderd omdat mijn vader dacht dat hij zo goed ovalen kon zagen in mijn hout. Dat werden dus rechthoeken Vind het best jammer maar hij gaat zodra hij af is op Marktplaats zodra ik vrolijk kan doorgaan met mijn volgende project

[wesleytjuh]

lutkeveld schreef op woensdag 29 mei 2013 @ 00:13:
Zijn die planken nou bespoten of beplakt?

Is een soort kunststof laagje wat vanuit de fabriek erop gesandwiched wordt, is aardig krasvast, waterafstotend en dus zwart .

[lutkeveld]

wesleytjuh schreef op woensdag 29 mei 2013 @ 00:24:
[...]


Is een soort kunststof laagje wat vanuit de fabriek erop gesandwiched wordt, is aardig krasvast, waterafstotend en dus zwart .

Dat heb ik ook maar dan in het wit, heb een teststukje afgesneden en drie lagen blauw gespoten met actionverf. Zag er strak uit en was zeer krastvast, en de krassen die er op kwamen waren meer geultjes (met dezelfde kleur) waardoor ze veel minder opvallen. Hoe heet die laag precies? Heb namelijk nog maar een paar restjes op zolder maar wil wel wat bij halen.

En hoe zet je een stekker om naar IEC? Ik kan wel de stekker in een verlengsnoer drukken en de verlengsnoer strippen, maar dan ben ik weer een verlengsnoer kwijt.

[ Voor 11% gewijzigd door lutkeveld op 29-05-2013 01:17 ]

[wesleytjuh]

lutkeveld schreef op woensdag 29 mei 2013 @ 00:53:
[...]


Dat heb ik ook maar dan in het wit, heb een teststukje afgesneden en drie lagen blauw gespoten met actionverf. Zag er strak uit en was zeer krastvast, en de krassen die er op kwamen waren meer geultjes (met dezelfde kleur) waardoor ze veel minder opvallen. Hoe heet die laag precies? Heb namelijk nog maar een paar restjes op zolder maar wil wel wat bij halen.

En hoe zet je een stekker om naar IEC? Ik kan wel de stekker in een verlengsnoer drukken en de verlengsnoer strippen, maar dan ben ik weer een verlengsnoer kwijt.

Zou ik even moeten opzoeken.

Gewoon netsnoer doorknippen, strippen, faston erop krimpen en over de contactjes van IEC contact schuiven . Zo simpel als dat. Daarna een normale netsnoer met eurostekker eraan erin.

[lutkeveld]

wesleytjuh schreef op woensdag 29 mei 2013 @ 12:17:
[...]


Zou ik even moeten opzoeken.

Gewoon netsnoer doorknippen, strippen, faston erop krimpen en over de contactjes van IEC contact schuiven . Zo simpel als dat. Daarna een normale netsnoer met eurostekker eraan erin.

Aangezien het niet gegrond is en het op wisselstroom gaat, kan ik dan niet gewoon twee draden van IEC naar de lader trekken en de ground onbekabeld laten?

_{Verlengkabels kosten mij teveel}

[ Voor 4% gewijzigd door lutkeveld op 29-05-2013 12:35 ]

[wesleytjuh]

Huh?

Je hebt de L(fase/bruin) en de N(nul/blauw) op zowel de lader als het iec contact. Verder heeft het IEC contact nog een aarde, maar die heb je niet nodig omdat de acculader deze niet gebruikt(kunststof behuizing). Je moet dus de blauwe kabel van de lader aan de N verbinden en de bruine kabel aan de L. Omgedraaid kan ook, maar is theoretisch gezien fout, praktisch werkt het in dit geval wel omdat het om wisselspanning gaat.

[tweaker1706]

hallo,

Ik ben van plan om een kistradio te gaan bouwen en ik had hier twee vragen over:

Ik mag speakers van mijn vader hebben of ze zelf kopen. Wij hebben hier 2 kenwood speakers liggen van 90 watt en 2 uit een oude citroen van 100 watt. Welke zal ik van deze kiezen? en ps. die uit de citroen zijn groter en hebben wel wat meer bass.

mijn andere vraag is welke accu ik het beste kan kiezen. Ik ben van plan om de TA2024 te kopen. Ik wil dat ik ongeveer 10 uur kan luisteren zonder extra's

Groetjes Dirk van Galen

[Verwijderd]

Met een 7 ah accu moet je 10uur kunnen redden op de ta2024 van de speakers kan ik weinig zeggen heb ze niet gehoord

[tweaker1706]

Verwijderd schreef op woensdag 29 mei 2013 @ 16:14:
Met een 7 ah accu moet je 10uur kunnen redden op de ta2024 van de speakers kan ik weinig zeggen heb ze niet gehoord

bedankt voor het antwoord. Ik zal zelf nog wel even naar de speakers luisteren en anders koop ik gewoon nieuwe

[mathy_]

tweaker1706 schreef op woensdag 29 mei 2013 @ 15:59:
hallo,

Ik ben van plan om een kistradio te gaan bouwen en ik had hier twee vragen over:

Ik mag speakers van mijn vader hebben of ze zelf kopen. Wij hebben hier 2 kenwood speakers liggen van 90 watt en 2 uit een oude citroen van 100 watt. Welke zal ik van deze kiezen? en ps. die uit de citroen zijn groter en hebben wel wat meer bass.

mijn andere vraag is welke accu ik het beste kan kiezen. Ik ben van plan om de TA2024 te kopen. Ik wil dat ik ongeveer 10 uur kan luisteren zonder extra's

Groetjes Dirk van Galen

Als je de speakers al hebt liggen gewoon aansluiten op een TA2024 en kijken welke beter klinken.

[Cluricauns]

wesleytjuh schreef op dinsdag 28 mei 2013 @ 13:10:
Ook maar eens wat foto's dan:
[afbeelding]
[afbeelding]
[afbeelding]
Zal zo eens betere maken, met verschillende inputs

Je was toch ook een keer van plan om een accusafe + te ontwikkelen? Of heb je daarvan afgezien?

[lutkeveld]

wesleytjuh schreef op woensdag 29 mei 2013 @ 15:06:
Huh?

Je hebt de L(fase/bruin) en de N(nul/blauw) op zowel de lader als het iec contact. Verder heeft het IEC contact nog een aarde, maar die heb je niet nodig omdat de acculader deze niet gebruikt(kunststof behuizing). Je moet dus de blauwe kabel van de lader aan de N verbinden en de bruine kabel aan de L. Omgedraaid kan ook, maar is theoretisch gezien fout, praktisch werkt het in dit geval wel omdat het om wisselspanning gaat.

Kan het niet gewoon zo?



Kratradio is technisch helemaal klaar, nu nog optisch. Achterkant heeft een schuifdeur, dus het is een kwestie van erin proppen en deurtje ervoor


Voltmeter en aan/uitknop erin drukken:


Voorpaneel:


Ik had ook 2 en 3pins kabels besteld bleken de stekkers te groot maar gelukkig kwam de pin-afstand wel overeen dus gewoon de omheining rond de pinnetjes op het mp3 decoder board weggesloopt.

[wesleytjuh]

lutkeveld schreef op woensdag 29 mei 2013 @ 18:11:
[...]


Kan het niet gewoon zo?
[afbeelding]


Kratradio is technisch helemaal klaar, nu nog optisch. Achterkant heeft een schuifdeur, dus het is een kwestie van erin proppen en deurtje ervoor
[afbeelding]

Voltmeter en aan/uitknop erin drukken:
[afbeelding]

Voorpaneel:
[afbeelding]

Ik had ook 2 en 3pins kabels besteld bleken de stekkers te groot maar gelukkig kwam de pin-afstand wel overeen dus gewoon de omheining rond de pinnetjes op het mp3 decoder board weggesloopt.

Ja, je kan alleen niet solderen aan die pennetjes, dat hecht niet. Dus dan moet je oplader alsnog uit elkaar om een goede soldering intern te kunnen maken.

Cluricauns schreef op woensdag 29 mei 2013 @ 16:53:
[...]


Je was toch ook een keer van plan om een accusafe + te ontwikkelen? Of heb je daarvan afgezien?

Yep, was ook op het programmeren na af, maaar vanaf gezien omdat ik meer prioriteit geef aan een goed li-ion systeem. Dat is toch wel wat er momenteel mist bij een kistradio vind ik. Daarom ook die nieuwe accu, en daar moet ook nog het een en ander voor ontwikkeld worden. Zodat het echt een kistradio wordt met een enkele aan/uit knop, en een connector voor de voeding, thats all . En erg licht natuurlijk!

tweaker1706 schreef op woensdag 29 mei 2013 @ 15:59:
hallo,

Ik ben van plan om een kistradio te gaan bouwen en ik had hier twee vragen over:

Ik mag speakers van mijn vader hebben of ze zelf kopen. Wij hebben hier 2 kenwood speakers liggen van 90 watt en 2 uit een oude citroen van 100 watt. Welke zal ik van deze kiezen? en ps. die uit de citroen zijn groter en hebben wel wat meer bass.

mijn andere vraag is welke accu ik het beste kan kiezen. Ik ben van plan om de TA2024 te kopen. Ik wil dat ik ongeveer 10 uur kan luisteren zonder extra's

Groetjes Dirk van Galen

Als je ze beide hebt, beide even luisteren.

Als de citroen speakers de standaard ingebouwde speakers zijn zou ik niet te veel hiervan verwachten, vaak zijn de standaard speakers niet zo goed.

Op vol volume zal je zo'n 10 uur kunnen spelen, op lagere volumes zelfs wel 30 uur .

[hoppertje1997]

hoi

Ik zit al een tijdje met de vraag of het uit maakt of je 16 Ohm speakers op bijvoorbeeld de ta2024 zet. Ik begrijp dat er minder vermogen is en daardoor minder hard kunnen dan 4-8ohm speakers maar is er ook een verschil in geluidskwaliteit? Ik heb ook al dingen gelezen dat je versterker kapot kan gaan door de hogere amperage.

Nog één vraagje: Hoe zwaar zijn jullie kisten ongeveer?

[wesleytjuh]

Het is juist andersom, op 16 ohm heb je minder stroom lopen en dus minder vermogen, heeft de versterker geen enkel probleem mee .

[The Fatal]

Hoi,

hierbij nieuwe fotos van 2 nieuwe identieke kistjes.
Tijden terug ooit eens een kratje gemaakt die werd gebruikt als bouw radio wat erg goed werkte. (http://gathering.tweakers...message/38124433#38124433)
Nu omdat we op reis gaan met een aantal man hebben we 2 kistjes gemaakt en meteen met accu uitgevoerd omdat dit altijd makkelijk is voor BBQ's en campings.

Er is alleen maar gelet op functionaliteit boven het mooi zijn. Want mooi hoeft het niet te zijn.
Er waren een paar eisen.
1: Zo klein mogelijk.
2: Draagbaar
3: 6 uur op goed volume op accu
4: Aan elkaar te linken maar ook afzonderlijk te gebruiken.
5: later nog eens in een krat passen.
6: hufterproof. (daarom is ook alles vast gezet met dubbelzijdig tape, schroeven en met flinke tie-wraps. )

Er is gebruik gemaakt van:
MTX 6x9 speakers.
TA2024
12V 7AH accu
Accusafe
Accu lader
Voeding

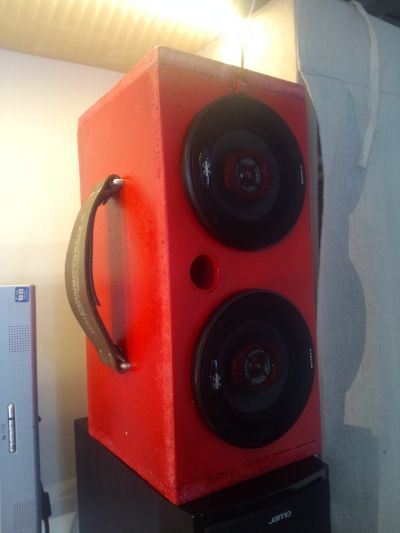

Hieronder een paar plaatjes.






hier staat het kistje in de beits (oude beits gevonden in de schuur.. stonden nog GULDENS op....)


Ook voor in de bus nog een 2de kistje gemaakt:

Deze word wel apart aangestuurd door een losse MTX MXA3002, deze hoefde niet mobiel te zijn.

special thanks to the boys from accu-safe!!

[TBTL]

hoppertje1997 schreef op woensdag 29 mei 2013 @ 20:12:
Ik zit al een tijdje met de vraag of het uit maakt of je 16 Ohm speakers op bijvoorbeeld de ta2024 zet. Ik begrijp dat er minder vermogen is en daardoor minder hard kunnen dan 4-8ohm speakers maar is er ook een verschil in geluidskwaliteit?

Ja, het uitgangsfilter op een klasse D versterker is ontworpen voor een bepaalde belasting, meestal 4 of 8 ohm. Ga je er 16 ohms speakers op aansluiten dan zal dit filter niet goed werken en zal het opslingeren, ergens boven de 10 kHz (die tonen worden dan harder weergegeven). Voor een kratradio (niet hi-fi) is dit echter geen probleem.

[Nikr]

Jawel.
Alles binnen om dat Bluetooth moduletje te testen.
http://dx.com/p/bluetooth...remote-black-white-202155

Eerst los even getest op de accu(doet het), afkoppelen en alles aansluiten met de versterker. Doet helemaal niks meer, ook niet meer los op de accu.
Kortom; iets meer investeren.
Beetje jammer maar de gok waard:p

[espro]

Nikr schreef op woensdag 29 mei 2013 @ 21:44:
Jawel.
Alles binnen om dat Bluetooth moduletje te testen.
http://dx.com/p/bluetooth...remote-black-white-202155

Eerst los even getest op de accu(doet het), afkoppelen en alles aansluiten met de versterker. Doet helemaal niks meer, ook niet meer los op de accu.
Kortom; iets meer investeren.
Beetje jammer maar de gok waard:p

Denk dat je dan gewoon een slechte had. Hier is die namelijk wel gewoon werkend te zien:

Zou even DX mailen dat die het niet meer doet. Meestal zijn ze wel redelijk aardig daar in het oosten.

[alfaleader]

Welke kabeltjes gebruik je voor deze mp3 module? Ik kan ze niet vinden op dx

[Nikr]

espro schreef op woensdag 29 mei 2013 @ 22:31:
[...]


Denk dat je dan gewoon een slechte had. Hier is die namelijk wel gewoon werkend te zien:

Zou even DX mailen dat die het niet meer doet. Meestal zijn ze wel redelijk aardig daar in het oosten.

Ja, denk dat ik ook een slechte had. Aan de soldeerpuntjes te zien kan je dat aflezen, slecht!

alfaleader schreef op woensdag 29 mei 2013 @ 22:35:
Welke kabeltjes gebruik je voor deze mp3 module? Ik kan ze niet vinden op dx

ik kan ze iig niet vinden op dx.
wel op ebay: http://www.ebay.nl/itm/Mi...2a2ccff35f#ht_1899wt_1163

[ Voor 34% gewijzigd door Nikr op 29-05-2013 22:58 ]

[thijsi]

Beste wesleytjuh,

Ik weet niet of ik deze vraag mag stellen, maar komen de metaal strips en zwarte hoeken uit het bouw verslag in jouw webshop ? Of anders waar kan je deze kopen ?

m.v.g. Thijs

[wesleytjuh]

Je mag hem stellen, maar eigenlijk niet via het forum, zie ook de topic warning (staat in hoofdletters ). Stuur even een DM/mail en we komen er wel uit

[lutkeveld]

Nikr schreef op woensdag 29 mei 2013 @ 22:54:
ik kan ze iig niet vinden op dx.
wel op ebay: http://www.ebay.nl/itm/Mi...2a2ccff35f#ht_1899wt_1163

alfaleader schreef op woensdag 29 mei 2013 @ 22:35:
Welke kabeltjes gebruik je voor deze mp3 module? Ik kan ze niet vinden op dx

Het is echt achterlijk dat ze niet standaard geleverd worden bij de mp3 modules. Deze 3pins en 2pins passen precies over de pinnen heen, maar ze passen niet binnen de plastic 'omheining' maar die is makkelijk te verwijderen

[ Voor 20% gewijzigd door lutkeveld op 29-05-2013 23:25 . Reden: quote toegevoegd ]

[wesleytjuh]

Dat komt omdat het daar om 2.54mm pitch gaat. Je hebt 2.00mm pitch nodig. Dus precies passen zullen ze niet. Maar de pennetjes zelf zijn wel de correcte maat. Enkel de afstand ertussen niet, en dus ook het plastic niet.

[lutkeveld]

wesleytjuh schreef op woensdag 29 mei 2013 @ 23:35:
Dat komt omdat het daar om 2.54mm pitch gaat. Je hebt 2.00mm pitch nodig. Dus precies passen zullen ze niet. Maar de pennetjes zelf zijn wel de correcte maat. Enkel de afstand ertussen niet, en dus ook het plastic niet.

Als hij in theoretisch niet past maar in de praktijk wel ben ik blij Als het andersom was had ik het erger gevonden

Wat kan je trouwens beter gebruiken in je decoupeerzaag om door de bodem v/e krat te komen: een hout of ijzerzaagje?


Half off topic:
Toen ik vandaag een broodje afrekende bij het ziekenhuis dacht ik ineens: van dit geld had ik ook een ta2024 kunnen halen

[ Voor 9% gewijzigd door lutkeveld op 30-05-2013 00:23 ]

[Cluricauns]

Iemand enig idee hoe zo'n gleuf/vakje voor je telefoon heet of waar je dit zou kunnen vinden?

[wesleytjuh]

Geen idee, maar ik moet wel zeggen dat dat aardig geniaal is!

[Verwijderd]

Cluricauns schreef op donderdag 30 mei 2013 @ 20:15:
Iemand enig idee hoe zo'n gleuf/vakje voor je telefoon heet of waar je dit zou kunnen vinden?

[afbeelding]

zelfmaken

[lutkeveld]

Cluricauns schreef op donderdag 30 mei 2013 @ 20:15:
Iemand enig idee hoe zo'n gleuf/vakje voor je telefoon heet of waar je dit zou kunnen vinden?

[afbeelding]

Je kan het veel beter gewoon zelf maken, weet je zeker dat je mobiel past.

Mijn kratradio is vandaag af, en ook al marktplaats op gegaan Het gaat mij om de uitdaging en het bouwen, niet de kratradio zelf




sorry brakke telefoonpic





moet alleen nog een stopper onder het schuifdeurtje

Wat is trouwens aan te raden qua draaddikte voor een ta2024 mod? Momenteel heb ik nog wat restjes 1.5mm2 wat mij pure overkill lijkt?

[ Voor 58% gewijzigd door lutkeveld op 30-05-2013 22:34 . Reden: mijn kratradio fotos ]

[quesadilla]

2 kleine vraagjes:
weet iemand of een van deze 4 indicatoren goed zal werken en een juist percentage/indicatie geeft op een standaard 7,2ah 12v lood gel accu?
http://www.ebay.com/itm/C...ain_0&hash=item4ac2c807a2

http://www.ebay.com/itm/N...sh=item4ac29fb189&vxp=mtr

http://www.ebay.com/itm/C...ain_0&hash=item4ac3081f92

http://www.ebay.com/itm/C...ain_0&hash=item4ab4d1dea9

en zo niet weet iemand anders een manier om een soort indicator met ledjes te maken?

thanks!

[lutkeveld]

quesadilla schreef op donderdag 30 mei 2013 @ 23:32:
2 kleine vraagjes:
weet iemand of een van deze 4 indicatoren goed zal werken en een juist percentage/indicatie geeft op een standaard 7,2ah 12v lood gel accu?
http://www.ebay.com/itm/C...ain_0&hash=item4ac2c807a2

http://www.ebay.com/itm/N...sh=item4ac29fb189&vxp=mtr

http://www.ebay.com/itm/C...ain_0&hash=item4ac3081f92

http://www.ebay.com/itm/C...ain_0&hash=item4ab4d1dea9

en zo niet weet iemand anders een manier om een soort indicator met ledjes te maken?

thanks!

Ik heb zo'n rechthoekige met rode cijfers en die geeft ong hetzelfde aan als mijn voltmeter van Voltcraft.
Er staat een schakeling in de startpost waarbij je een groene en een rood ledje hebt. Naarmate de accu leger word gaat het rode ledje harder branden tov het groene ledje.

[wesleytjuh]

Enkel de 2e zal werken voor je, de rest is geschikt voor li-ion, en zal dus daarop afgesteld zijn. Als je dan een loodaccu aansluit zal het lijken alsof deze altijd vol is, omdat het spanningsbereik net wat anders is dan li-ion

[lutkeveld]

laat maar, al gevonden

[ Voor 77% gewijzigd door lutkeveld op 31-05-2013 01:31 ]

[quesadilla]

Ik heb bij mijn huidige kistradio dat hij distortion krijgt op hoog volume. Ligt dit aan de versterker of de geluidsbron of de speakers?

[JvS]

Kan batterij, versterker en speakers zijn.

[quesadilla]

JvS schreef op vrijdag 31 mei 2013 @ 21:54:
Kan batterij, versterker en speakers zijn.

speakers zijn net nieuw versterker en accu ook. op voeding gaat hij ook clippen, op de laptop kan hij wel een stukje harder voor hij gaat clippen vergeleken met de telefoon. hoort het gewoon zo te zijn dat hij op max volume kan zonder te clippen?

[TBTL]

Dan ligt het waarschijnlijk aan je telefoon. Je zou de weerstandsmod kunnen doen om de ingangsgevoeligheid te vergroten.

[quesadilla]

TBTL schreef op vrijdag 31 mei 2013 @ 22:11:
Dan ligt het waarschijnlijk aan je telefoon. Je zou de weerstandsmod kunnen doen om de ingangsgevoeligheid te vergroten.

ik had de versterker al gemod.

[wesleytjuh]

Wat voor een telefoon heb je?

[quesadilla]

wesleytjuh schreef op vrijdag 31 mei 2013 @ 23:34:
Wat voor een telefoon heb je?

lg optimus 2x, maar met mn nokia e52 clipt hij ook bij hoogste volume en bij iphones en ipods ook en dus ook bij mn laptop maar dan kan hij iets harder voordat hij gaat clippen.

[lutkeveld]

Iemand ervaring met de Lepai LP-838? Mooie 2.1 amp met max 2a gebruik, dus het leek mij wel een redelijke keuze. Hij valt ook veel makkelijker aan te sluiten. Wil hem in een budgetkratje stoppen icm 20cm woofer van Conrad icm cheop Baseline speakers voor midden en hoge tonen.

Versterker: 10 euro
Sub: 10 euro
Speakers: 15 euro

[TBTL]

Geen ervaring met de versterker, maar ik zou wel een andere woofer nemen dan die goedkoopste van Conrad: daar komt vrij weinig bas uit. Misschien staat er op marktplaats nog wel een tweedehands 8" woofer.

[ Voor 3% gewijzigd door TBTL op 01-06-2013 09:05 ]

[JvS]

En die lepai is volgens mij gewoon een ta2024

[Whiskey48]

lutkeveld schreef op zaterdag 01 juni 2013 @ 03:39:
Iemand ervaring met de Lepai LP-838? Mooie 2.1 amp met max 2a gebruik, dus het leek mij wel een redelijke keuze. Hij valt ook veel makkelijker aan te sluiten. Wil hem in een budgetkratje stoppen icm 20cm woofer van Conrad icm cheop Baseline speakers voor midden en hoge tonen.

Versterker: 10 euro
Sub: 10 euro
Speakers: 15 euro

De Lepai 2.1 is binnen!
Besteld op 17-01
Ontvangen op 26-01
(9 dagen uit Hong Kong, redelijk snel!)

De versterker zit in een mooi gevormde aluminium behuizing, waar 2 bevestiginspunten aan zitten.
Na een eerste test op de tulp ingang met mijn telefoon, komt al een behoorlijk net geluid uit de speakers. De subwoofer heb ik nog niet aangesloten. Het energieverbruik is vergelijkbaar met de Marquant MCA-200, niet heel zuinig dus.
De tweede test is met subwoofer. De Lepai kan mijn 6" woofer heel krachtig aansturen, de scheiding is niet perfect, maar toch heel aannemelijk voor zo'n 'klein ding'. Openschroeven dan maar
Een 2200µF elco is aangesloten op de ingansspanning, deze heb ik vervangen door een 4700µF.
Op de speaker uitgangen zitten elco's van 1000µF. Deze heb ik ook vervangen door 4700µF. (Als je ze toch hebt liggen... )
Voor de rest is het eigenlijk de inhoud van een algemene versterker, 3 potmeters, een 3.5 jack ingang, een power led, subwoofer volume regelbaar, subwoofer power led, aan/uit schakelaar, tulp ingang, subwoofer uitgang, 4 speaker klemmen, en een 12V2A voedingingang.

Foto's:








Conclusie: Een leuke versterker voor relatief weining geld. +/- €19.45 inc. verzending.
Op hogere volumes (voor iedereen anders) treed ietwat vervorming op, maar als je dan de treble/bass iets aanpast is het weer weg. Het is handig dat je de niveaus afzonderlijk kunt regelen. Prima voor in huis, (budget computerspeakers?) en ook wel geschikt voor een kratradio/radiokist. Mocht je buiten te weinig volume hebben, dan is de versterker makkelijk aan te passen.

Specificaties:
- 200mv Input Sensitivity
- 6 Ohm Speaker Impedance (getest met 4 Ohm speakers)
- 20 Hz - 20 kHz Frequency Response
- > 100 Dbm SNR ( Signal/Noise Ratio )
- 47k Input Impendance
- 145mm x 130mm x 35mm
- Uses Sanyo (LA4625) and Toshiba (7240) Amplifier IC Chips
- 30 Watt RMS ( 200 Watt Peak )

bron: http://www.samenkopen.net/topic/85286/259840

[BassGoesBoom]

Hallo allemaal, ik ben bezig met mijn 2e kist, ditmaal met 2 gemodde ta2024's. Alleen klinken de speakers die op de middelste signaal uit aangesloten zijn erg zwak, bij allebei de versterkers. Heb ik dan toevallig 2 keer dezelfde mod net niet goed aangesloten of is er wat anders aan de hand? De jackplug heb ik ook al op meerdere manieren gesoldeerd, zonder resultaat.

Edit: weerstanden van r2 en r4 verwijderd, geen verandering.

[ Voor 7% gewijzigd door BassGoesBoom op 01-06-2013 16:35 ]

[lutkeveld]

maurits82 schreef op zaterdag 01 juni 2013 @ 10:36:
[...]
review

Die had ik al gezien, maar iig bedankt Ik ben vooral benieuwd of het een goed alternatief is voor 2 ta2024's qua kwaliteit, geluidssterkte en energieverbruik.

[wesleytjuh]

BassGoesBoom schreef op zaterdag 01 juni 2013 @ 16:27:
Hallo allemaal, ik ben bezig met mijn 2e kist, ditmaal met 2 gemodde ta2024's. Alleen klinken de speakers die op de middelste signaal uit aangesloten zijn erg zwak, bij allebei de versterkers. Heb ik dan toevallig 2 keer dezelfde mod net niet goed aangesloten of is er wat anders aan de hand? De jackplug heb ik ook al op meerdere manieren gesoldeerd, zonder resultaat.

Edit: weerstanden van r2 en r4 verwijderd, geen verandering.

Wat bedoel je met middelste signaal? Je hebt enkel links en rechts?

[lutkeveld]

wesleytjuh schreef op zaterdag 01 juni 2013 @ 16:48:
[...]


Wat bedoel je met middelste signaal? Je hebt enkel links en rechts?

loL ik denk dat hij ground bedoelt. Of die tussen links (12v inpunt) en het andere kanaal

@hieronder
Dat zijn niet allemaal signalen he

[ Voor 18% gewijzigd door lutkeveld op 01-06-2013 16:52 ]

[BassGoesBoom]

wesleytjuh schreef op zaterdag 01 juni 2013 @ 16:48:
[...]


Wat bedoel je met middelste signaal? Je hebt enkel links en rechts?

+out |out+ +12v GND
[]. .[]. .[]. .[]. .[] .[]

. . ^ ^ die middelste + en - out

Kanaal voor rechter speaker dus

[ Voor 11% gewijzigd door BassGoesBoom op 01-06-2013 17:18 ]

[lutkeveld]

BassGoesBoom schreef op zaterdag 01 juni 2013 @ 16:52:
[...]


+out |out+ +12v GND
[]. .[]. .[]. .[]. .[] .[]

. . ^ ^ die middelste + en - out

Kanaal voor rechter speaker dus

Check de connecties tussen de jackplug en de ta2024. Lijkt mij dat de rode kabel (rechter kanaal) slecht is aangesloten

[ Voor 32% gewijzigd door lutkeveld op 02-06-2013 00:31 ]

[Verwijderd]

Nikr schreef op woensdag 29 mei 2013 @ 21:44:
Jawel.
Alles binnen om dat Bluetooth moduletje te testen.
http://dx.com/p/bluetooth...remote-black-white-202155

Eerst los even getest op de accu(doet het), afkoppelen en alles aansluiten met de versterker. Doet helemaal niks meer, ook niet meer los op de accu.
Kortom; iets meer investeren.
Beetje jammer maar de gok waard:p

ik heb precies dezelfde maar dan van ebay ik ben zeer tevreden over dit ding als je je telefoon op bluetooth aansluit op dat ding kun je zelfs met de afstandsbediening van nummer switchen.
kortom werkt prima

[lutkeveld]

Kan iemand mij helpen met het berekenen van een DIY low pass filter voor de conrad dyh 810?
Heb zelf deze pagina gevonden en kom uit op een spoel van ongeveer 3,2 millihenries (zou deze kunnen?) in serie voor een 200hz crossover. De rest van de frequenties worden overgenomen door 2 weg autospeakers. Alle frequenties boven de 200hz dalen dan met 6db en zijn daarmee een kwart van het volume tov de rest. Dit lijkt mij ruim, of moet ik toch voor de 12db crossover gaan?

Alle hulp word zeer op prijs gesteld. Misschien is dit ook wel een interessante optie om toe te voegen bij het subwoofergedeelte in de startpost?

[ Voor 28% gewijzigd door lutkeveld op 02-06-2013 01:13 ]

[Scyth]

lutkeveld schreef op zondag 02 juni 2013 @ 00:42:
Kan iemand mij helpen met het berekenen van een DIY low pass filter voor de conrad dyh 810?
Heb zelf deze pagina gevonden en kom uit op een spoel van ongeveer 3,2 millihenries (zou deze kunnen?) in serie voor een 200hz crossover. De rest van de frequenties worden overgenomen door 2 weg autospeakers. Alle frequenties boven de 200hz dalen dan met 6db en zijn daarmee een kwart van het volume tov de rest. Dit lijkt mij ruim, of moet ik toch voor de 12db crossover gaan?

Alle hulp word zeer op prijs gesteld. Misschien is dit ook wel een interessante optie om toe te voegen bij het subwoofergedeelte in de startpost?

Allereerst 'daalt' het geluid niet met 6dB boven de 200 Hz. Het verminderd met 6dB per octaaf. Die 6dB/octaaf is een indicatie van de kwaliteit van het filter. Des te steiler deze lijn, des te beter het filter is in het blokkeren van frequenties ná de bedoelde frequentie van het filter. Ik raad je aan om even dit documentje door te lezen: http://www.electronics-tutorials.ws/filter/filter_2.html

[ Voor 3% gewijzigd door Scyth op 02-06-2013 11:13 ]

[BassGoesBoom]

Het was toch de jackplug, verschillende plaatjes die allemaal wat anders zeggen zorgden voor een hoop verwarring en frustratie :x

Anyway, even een impressie van waar ik mee bezig ben. Uiteraard kudos voor iedereen die mij op ideeën heeft gebracht!

[lutkeveld]

Supermooi die groene accenten! Misschien nog een onderdelenlijst en een foto van de achterkant?

[Scyth]

BassGoesBoom schreef op zondag 02 juni 2013 @ 15:29:
Anyway, even een impressie van waar ik mee bezig ben. Uiteraard kudos voor iedereen die mij op ideeën heeft gebracht!

Erg strak! Misschien wat groot, maar ik denk dat ik me daar in dit geval wel overheen kan zetten! Chapeau!

[quesadilla]

In de startpost staat:" Enig nadeel hiervan kan zijn dat je de accu niet diep weg kunt bouwen waardoor je niet meer bij de schakelaar komt" maar als ik de schakelaar die op de batterij zit gewoon aan laatem dmv een switch zorg dat het cirquit gebroken is kan ik het toch gewoon zo gebruiken en zal de batterij toch niet leeggaan als de switch uit staat?

[lutkeveld]

quesadilla schreef op zondag 02 juni 2013 @ 18:58:
In de startpost staat:" Enig nadeel hiervan kan zijn dat je de accu niet diep weg kunt bouwen waardoor je niet meer bij de schakelaar komt" maar als ik de schakelaar die op de batterij zit gewoon aan laatem dmv een switch zorg dat het cirquit gebroken is kan ik het toch gewoon zo gebruiken en zal de batterij toch niet leeggaan als de switch uit staat?

Er zit ook nog een circuit in de accu zelf.

[A.M.H]

Hier even een paar foto's om te laten zien waar ik mee bezig ben.

versterker, voltmeter en acculader moet er nog in.




Ik heb deze versterker besteld (klik).

Wat denken jullie is het wat? En is het genoeg vermogen voor m'n sony XS-F1323 speakers van 25w RMS en 130w piek

[lutkeveld]

amarcus.ict schreef op zondag 02 juni 2013 @ 19:41:

Wat denken jullie is het wat? En is het genoeg vermogen voor m'n sony XS-F1323 speakers van 25w RMS en 130w piek

[afbeelding]

Jazeker maar aangezien je wss een 12v accu hebt is er geen voordeel om die te kiezen boven de ta2024.
Ben wel benieuwd hoeveel ruimte er straks nog over is nadat alles erin zit.
