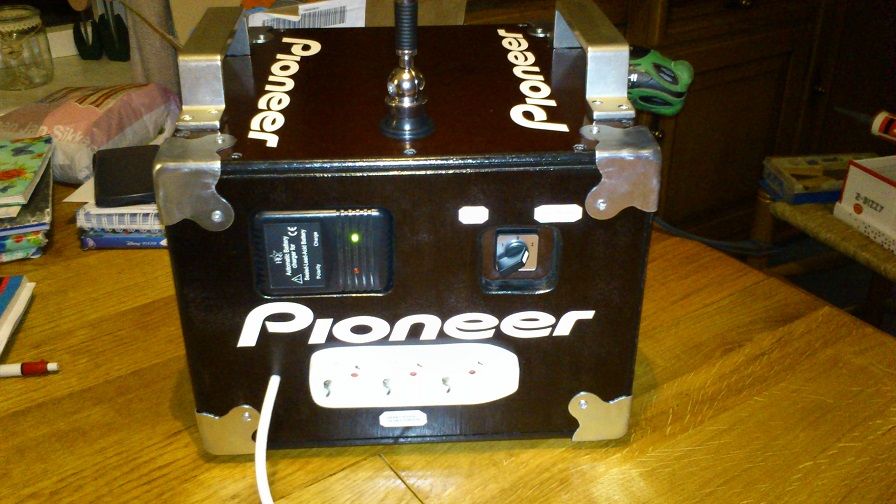

silverstone01 schreef op woensdag 13 maart 2013 @ 23:14:
zo eindelijk zit alles in elkaar, het duurt ff maar het resultaat mag er wezen naar mijn mening !!! het geluid klinkt ook super, en hij gaat ook knijters hard.
foto's zeggen meer als woorden dus bij deze :
[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

laat maar horen wat je er van vind.

Hij is echt wel mooi geworden!
hoelang gaat hij ongeveer mee??

[silverstone01]

dat moet ik nog gaan proberen, ik ben benieuwd. alleen ik heb geen voltmeter, is het erg slecht voor de accu als ik door speel tot die vanzelf uitvalt? of hoe werkt dat bij een autoradio??

[wesleytjuh]

Zeer slecht, je kunt je accu binnen de kortste keren bij het chemisch afval zetten als je zo door gaat. Een loodaccu hoor je zo rond de 11.5V af te schakelen om beschadiging door diepontlading te voorkomen. Je wilt dus minimaal een voltmeter of AccuSafe(om zeker te zijn)

[BiggyBossB]

niks...

[ Voor 97% gewijzigd door BiggyBossB op 14-03-2013 21:19 ]

[wolter.]

BiggyBossB schreef op donderdag 14 maart 2013 @ 19:54:
[...]

Geld mijn korting nog? ik had een mailtje gekregen, tijdje terug omdat mij accusafe stuk was.. maar dat e-mail kom ik niet meer in...http://tweakimg.net/g/forum/images/icons/toolbar/quote_onderbreker.gif

Even een kleine Quote van wat er bij Let op staat:

LET OP: DIT TOPIC IS NIET BEDOELD VOOR PRIVE VRAGEN AAN BIJVOORBEELD WESLEYTJUH. NIET DOEN DUS..

[ Voor 5% gewijzigd door wolter. op 14-03-2013 21:18 ]

[Blefke]

Hi Guys,
Eergisteren mijn nieuwe versterker gekregen, een TA2020 mod.
Zo ongeduldig als ik ben meteen ingebouwd.
Wat ik vreemd vind dat de versterker aangesloten op de iphone een stuk zachter klinkt dan de TA2024
gebruik ik een equalizer app i ncombinatie met de iphone klinkt de iphone in eens ontzettend hard.....
Sluit ik de ipad aan, dan knalt de TA2020 het huis uit zo hard.

Gisteren alles netjes aangesloten (voor zover als het kan... ruimte gebrek) en geluidsisolatie geplaatst.
Tevens een elko ertussen gezet.. vreemd maar waar veel meer bass...
Alle kleine beetjes helpen niewaar

Weet iemand van jullie waarvoor het groene blokje op de versterker dient, waar je 2 draden aan kunt verbinden.

Hier nog enkele foto's van de binnen - en achterkant:

Dit is de achterkant zoals deze er nu uitziet!!
Ben bezig met een nieuwe.., waar de 220V en usbconnector dieper liggen.
Waarschijnlijk zullen tevens de componenten anders geplaatst worden.

Er komt ook nog een bluetoothontvanger in.
Waarschijnlijk krijg ik deze volgende week


De versterker vast gezet op de achterplaat.
Hier moet ook de bluetoothontvanger komen.






Greetz,
Blefke

[Verwijderd]

Ik heb een versterker die is 200 w rms en 600 w max. deze heb ik dan weer aangesloten op een ps3 voeding. de versterker heeft een ingebouwde volt/temperatuur meter.
Maar als ik de versterker aanzet zonder dat de autoradio aan staat geeft de voltmeter gewoon 12 volt aan, maar zodra ik de autoradio aan zet zakt het naar 9.2 volt en blijft daar ook stabiel op staan. ook bij muziek met een harde bas blijft de voltmeter gewoon op 9.2 volt staan.

Is dit slecht voor de versterker en zo ja, wat kan ik er aan doen?

het gaat om deze versterker:

[nelsch]

Verwijderd schreef op zaterdag 16 maart 2013 @ 19:09:
Ik heb een versterker die is 200 w rms en 600 w max. deze heb ik dan weer aangesloten op een ps3 voeding. de versterker heeft een ingebouwde volt/temperatuur meter.
Maar als ik de versterker aanzet zonder dat de autoradio aan staat geeft de voltmeter gewoon 12 volt aan, maar zodra ik de autoradio aan zet zakt het naar 9.2 volt en blijft daar ook stabiel op staan. ook bij muziek met een harde bas blijft de voltmeter gewoon op 9.2 volt staan.

Is dit slecht voor de versterker en zo ja, wat kan ik er aan doen?

het gaat om deze versterker:
[afbeelding]

dat klinkt als een telichte voeding, heb je het vormogen ge controleerd? en heb je er een condensator tusssen"zon ps3 voeding is natuurlijk niet hiervoor gemaakt

[Verwijderd]

Als je een MP3 aansluit op de kistradio kan je het volume met de mp3 module regelen. Maar is het ook mogelijk om het volume apart met een potmeter te regelen zo ja hoe moet dat dan?

[Verwijderd]

Verwijderd schreef op zaterdag 16 maart 2013 @ 23:23:
Als je een MP3 aansluit op de kistradio kan je het volume met de mp3 module regelen. Maar is het ook mogelijk om het volume apart met een potmeter te regelen zo ja hoe moet dat dan?

topic start nu is je mp3 module dus de geluidsbron

[ Voor 6% gewijzigd door Verwijderd op 17-03-2013 10:56 ]

[Mc55]

Ik heb mijn kist een onderhoudsbeurt gegeven. Ik heb de kabel opgeruimd, nieuwe bedieningspaneel, een HKS en een led strip er in gezet.

Foto's van de binnenkant voor en na.



Ik heb de voeding, de lader en de HKS allemaal in een behuizing gedrukt en ik heb de TA2024 nu recht op zodat je het van de voorkant kan zien.

Binnenkant van de behuizing


De nieuwe bedieningspaneel. (Audio in, volume knop, HKS schakelaars + led, en onderin de schakelaars voor de voeding lader en led strip)


Nog een foto van de kist.


En eentje in het donker met de led strip.


Nu kan ik wel weer een tijdje verder

[lutkeveld]

Hallo,

Ik heb 2 redelijk krachtige computerboxen. Deze hebben een DC in waar '12v 1a' bij staat. Nu zie ik overal spanningbronnen als li-on batterijen, gelaccu's etc. Welke is het meest geschikt voor mijn doeleinde en belangrijker: hoe kan ik deze aansluiten met zo'n dc kabeltje?

Alvast bedankt,

[ Voor 3% gewijzigd door lutkeveld op 17-03-2013 17:59 ]

[wesleytjuh]

Wanneer je een loodaccu gebruikt, kabeltje maken met 2x faston connectors voor op de accu, en aan de andere kant een DC jackplug (waarschijnlijk 2.1mm) en het zou moeten werken . Let wel op, computerboxen hoeven geen hoog rendement te hebben en hebben dat dus ook niet, een TA2024 zou dus een stuk zuiniger zijn. Maar gezien dat er 12V 1A op staat, valt het verbruik wel mee , al zal het vermogen dus ook niet zo groot zijn.

[Verwijderd]

nou een nieuw probleem: als ik de Rem van de versterker aansluit op de autoradio dan is het voltage wat hij aangeeft 9.2 volt. maar als ik de 12+ van de versterker rechtstreeks door verbindt naar de Rem dan geeft deze wel gewoon 11.9 volt aan?

kan iemand dit verklaren?

[thijsco19]

Heeft die PS3 voeding meerder 12Volt lijnen?
Zoja, kan jouw autoradio de voltage al behoorlijk laten zakken en die versterker erbij zakt hij helemaal naar 9.2 volt.
Als je de 12volt van de versterker door lust naar de REM zou je dan denk ik op een andere 12 volt lijn zitten.

Zover mijn theorie...

[wesleytjuh]

Zou kloppen ware het niet dat de spanning constant 9.2V is, er is dus iets anders mis. Als de te zware belasting de oorzaak was zou de spanning mee varieren met de belasting niet constant blijven.
Gewoon 12V aansluiting van zowel versterker als autoradio op de 12V van de voeding, remote met een andere kabel op de + van de voeding met daartussen een schakelaar.

[ Voor 4% gewijzigd door wesleytjuh op 17-03-2013 19:10 ]

[TB98]

Hoi iedereen,

Ik wil graag een krat/kist radio maken voor op me kamer. Eentje die je in het stopcontact steek. Dus ZONDER accu. Later wil ik er trouwens wel een accu in zetten. Wat moet ik aansluiten aan de versterker?

Tim

[thijsco19]

Voeding.

[wâldpyk]

vandaag mijn radio maar eens weer wat opgeknapt. mijn versterker is ondertussen 5 keer defect gegaan dus nu maar iets anders zoeken. tevens nog iets wat van af usb mp3 kan afspelen

[TB98]

thijsco19 schreef op zondag 17 maart 2013 @ 20:05:
Voeding.

12v? Wat voor voeding?

[thijsco19]

Een beetje zoeken in het topic (en voorgaande) + topicstart mag wel.
Succes.

Als het egt niet lukt helpen je wel verder.

[ Voor 26% gewijzigd door thijsco19 op 17-03-2013 21:28 ]

[silverstone01]

ik heb nu de auto radio op de hoedenplank boxen aangesloten, daarvoor heb ik alleen de rear speakers box kabels gebruikt.
dit zijn de paarse en de groene kabels,

de kabels van de front speakers zijn dus niet aangesloten, nu zei een maat van me gisteren dat ik de front / rear speaker kabels kan koppelen en aansluiten om meer rendement te hebben.

heeft iemand van jullie hier ervaring mee?

[wesleytjuh]

Meer rendement, nah, wel meer vermogen. Maar dat kan enkel als de uitgangen brugbaar zijn, zoniet, dan blaas je met een beetje pech de boel op. Ik zou gewoon lekker enkel de rear speaker uitgangen blijven gebruiken, meer dan genoeg vermogen al waarschijnlijk.

[silverstone01]

ik kan het volume lang niet voluit draaien nee, dat kunnen de boxen niet aan. dan laat ik het mooi zo

en heeft iemand van jullie ervaring met een zonnepaneeltje monteren op een kistradio? of is dit bullshit?

[wesleytjuh]

Kan zeker werken. Zeker met een zuinige klasse-d versterker zoals de TA2024 heeft zo'n paneeltje wel nut in de zomer. Gemiddeld bij normaal volume zal een TA2024 zo rond de 300mA verbruiken, en de meeste panelen die passen op een kistradio leveren ook ongeveer zo'n 200-300mA in direct zonlicht. Je kan dan dus in theorie "onbeperkt" spelen. Maar is wel afhankelijk van veel factoren uiteraard.

[silverstone01]

okey, ik moet eerst nog een voltmeter inbouwen en kijk dan hoelang hij mee kan op de accu, valt dit mij tegen dan kan ik nog een zonnepanneeltje erop bouwen. moet ik dan een 12 v zonnepanneel hebben of waar moet ik dan op letten?

[Verwijderd]

hallo allemaal,

weet iemand of je deze ook kan afstellen op 11.5 volt zodat de rode led dan gaat branden?
http://www.circuitsonline...n/spanningsbewaker-2.html
alvast bedankt.

[ Voor 9% gewijzigd door Verwijderd op 18-03-2013 18:12 ]

[Scyth]

Inmiddels heb ik dan eindelijk de tijd gevonden om te beginnen met m'n BavBierSub en BavBierTopjes. Ik zal proberen updates zsm. te plaatsen zodra ik weer wat heb kunnen doen. For now; het leeghalen van de sub!

(Om tóch iets van thumbnails te kunnen laten zien; volledige versies @ right click > open image)





Ik heb het gebruikte hout reeds op maat nu, ik ben nu de Sketchup-tekening aan het bijwerken omdat ik op dit moment mooi de handvatten mee kan nemen. Ik was even vergeten hoe zo'n ongelooflijk rotkarwei het wat om zo'n krat leeg te strippen, maar ermagherd wat een pokkewerk. Heb het de eerste paar stukken met een Dremel geprobeerd, maar even later bleek een scherpe beitel het een stuk sneller en cleaner te doen.

Wellich zometeen een 3D-tekening update, en anders vanavond weer een constructie-update.

[ Voor 4% gewijzigd door Scyth op 19-03-2013 11:24 ]

[Bartjezz]

Blefke schreef op zaterdag 16 maart 2013 @ 11:59:

Het mag dan wel een onderhoudsvrije accu zijn, maar die heeft net zo goed loden platen die normaliter verticaal in de accu staan. Als je de accu dus op z'n achterkant zet, staan de bovenste platen niet (goed) in de gel! Ik zou dit proberen aan te passen, waarschijnlijk gaat je accu sneller kapot zo!
_{verder een stoere radio, doet me denken aan m'n eigen Geneva Model S}

[Verwijderd]

Iemand enig idee hoe je het voor elkaar kan krijgen om het volume aan te passen op de mp3 decoder zelf?

De afstandbediening laat het even afweten (waarschijnlijk batterijen op) maar zie op de module zelf wel v- / v+, echter werken die nu als vorige / volgende nummer.

[HaNS1443]

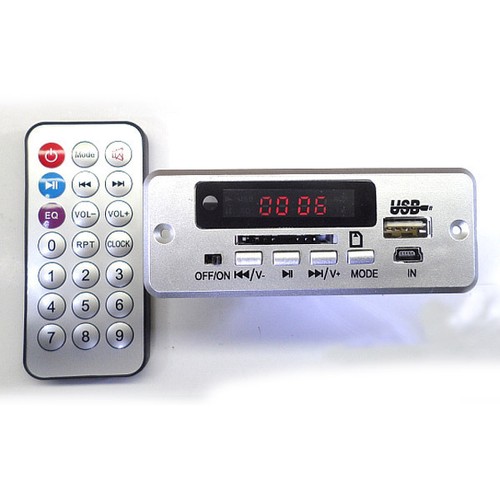

Verwijderd schreef op dinsdag 19 maart 2013 @ 13:01:
Iemand enig idee hoe je het voor elkaar kan krijgen om het volume aan te passen op de mp3 decoder zelf?

De afstandbediening laat het even afweten (waarschijnlijk batterijen op) maar zie op de module zelf wel v- / v+, echter werken die nu als vorige / volgende nummer.

[afbeelding]

Knop langer indrukken zou moeten werken

[Blefke]

Bedankt voor de reactie.

Ik ben aan het overwegen om een kleinere accu te plaatsen.
Heb last van plaats gebrek ;-)
Er moet ook nog een voeding in het kistje....
ik heb deze in een electronicazaak gekocht, waar mij verteld werd dat deze ook rechtop geplaatst mag worden.

Het geluid van deze kist is echt super...
Had nooit geacht dat dit zo goed zou zijn.

Jou modelletjes zijn heel erg mooi
Blefke

Oh ja deze week komt er nog een bluetoothonrvanger in..
Zal hier wel wat pics van plaatsen.
Als de voeding geleverd wordt,zal ik waarschijnlijk 1 en ander moeten gaan reoraniseren in de kist.
Als het mogelijk is zal ik de accu plat leggen zoals het hoort

[Verwijderd]

HaNS1443 schreef op dinsdag 19 maart 2013 @ 13:06:
[...]

Knop langer indrukken zou moeten werken

Bingo! Thanks!

Nu kan die afstandbediening lekker blijven liggen

Hierbij ook gelijk mijn uiteindelijke versie, lekker licht, compact hufterproof en prima geluid.

[Scyth]

Verwijderd schreef op dinsdag 19 maart 2013 @ 13:20:
Hierbij ook gelijk mijn uiteindelijke versie, lekker licht, compact hufterproof en prima geluid.

[afbeelding]
[afbeelding]

Die lijkt me inderdaad behoorlijk portable! Stiekem ben ik wel even benieuwd naar een demonstratiefilmpje

[wesleytjuh]

Bartjezz schreef op dinsdag 19 maart 2013 @ 11:28:
[...]

Het mag dan wel een onderhoudsvrije accu zijn, maar die heeft net zo goed loden platen die normaliter verticaal in de accu staan. Als je de accu dus op z'n achterkant zet, staan de bovenste platen niet (goed) in de gel! Ik zou dit proberen aan te passen, waarschijnlijk gaat je accu sneller kapot zo!
_{verder een stoere radio, doet me denken aan m'n eigen Geneva Model S}

Mwah, deze accu's kan je gewoon op zijn kant gebruiken zoals hier. Echter moeten ze wel rechtop geladen worden. Omdat het ontluchtingsventiel op de bovenkant zit, en nu dus alle gassen die zich ophopen boven het ontluchtingsventiel er nooit uit kunnen. Verder geen enkel probleem zo, zijn ze voor gemaakt.

[Verwijderd]

Ik ben van plan om een kratradio te bouwen met mp3 module. De mp3 module heb ik besteld via Dealextreme (http://tinyurl.com/c85uc4w). Hier heb ik alleen 4 JST-PH kabels/connectors voor nodig:

- 3 maal 3-polig female connector
- 1 maal 2-polig female connector

Via de site van accusafe is het mogelijk om de 3 polige connectors + kabel te bestellen. De 2 polige is hier echter niet los te krijgen. Iemand een idee waar ik deze kan kopen/bestellen? Ik kan zo geen nederlandse site vinden en conrad verkoopt ze ook niet.

[Verwijderd]

Verwijderd schreef op dinsdag 19 maart 2013 @ 19:26:
Ik ben van plan om een kratradio te bouwen met mp3 module. De mp3 module heb ik besteld via Dealextreme (http://tinyurl.com/c85uc4w). Hier heb ik alleen 4 JST-PH kabels/connectors voor nodig:

- 3 maal 3-polig female connector
- 1 maal 2-polig female connector

Via de site van accusafe is het mogelijk om de 3 polige connectors + kabel te bestellen. De 2 polige is hier echter niet los te krijgen. Iemand een idee waar ik deze kan kopen/bestellen? Ik kan zo geen nederlandse site vinden en conrad verkoopt ze ook niet.

http://www.conrad.nl/ce/nl/product/740583/
http://www.conrad.nl/ce/nl/product/740549/
, de plaatjes bij het product kloppen alleen niet bij het aantal polen maar het is wel de goede.
ik weet niet 100% zeker of hier ook al die ijzeren plugjes bij zitten of dat dit alleen maar plastic omhulsels zijn

[Verwijderd]

Verwijderd schreef op dinsdag 19 maart 2013 @ 19:42:
[...]

http://www.conrad.nl/ce/nl/product/740583/
http://www.conrad.nl/ce/nl/product/740549/
, de plaatjes bij het product kloppen alleen niet bij het aantal polen maar het is wel de goede.
ik weet niet 100% zeker of hier ook al die ijzeren plugjes bij zitten of dat dit alleen maar plastic omhulsels zijn

Top! had deze op Conrad ook voorbij zien komen idd maar dacht dat dit niet de juiste connectors waren. De foto's kloppen idd niet maar de beschrijving is wel goed! Volgens mij heb ik wel de 2.0mm pitch versie nodig en niet de 2.5mm versie? De 2.0mm versie heb ik al gevonden op conrad dus link is niet nodig, mijn vraag is alleen of dit klopt dat ik die van 2.0mm nodig heb.

[Verwijderd]

Verwijderd schreef op dinsdag 19 maart 2013 @ 19:57:
[...]


Top! had deze op Conrad ook voorbij zien komen idd maar dacht dat dit niet de juiste connectors waren. De foto's kloppen idd niet maar de beschrijving is wel goed! Volgens mij heb ik wel de 2.0mm pitch versie nodig en niet de 2.5mm versie? De 2.0mm versie heb ik al gevonden op conrad dus link is niet nodig, mijn vraag is alleen of dit klopt dat ik die van 2.0mm nodig heb.

ja je hebt helemaal gelijk hier had ik even niet op gelet

[wesleytjuh]

Je hebt inderdaad 2mm pitch nodig.

Is overigens enkel de plastic behuizing, voor de pinnetjes zelf heb je nog de pinnetjes + een speciale krimptang nodig (een "echte" is zo'n €500)

[ Voor 68% gewijzigd door wesleytjuh op 19-03-2013 20:53 ]

[Verwijderd]

wesleytjuh schreef op dinsdag 19 maart 2013 @ 20:52:
Je hebt inderdaad 2mm pitch nodig.

Is overigens enkel de plastic behuizing, voor de pinnetjes zelf heb je nog de pinnetjes + een speciale krimptang nodig (een "echte" is zo'n €500)

Goed dat je het zegt! Heb je misschien nog een andere suggestie voor de kabeltjes? €500,- voor een paar kabeltjes/connectertjes vind ik een beetje te duur . Direct solderen is wellicht een optie maar doe het liever "veilig" met connectertjes.

[wesleytjuh]

Gewoon een ta2024 signaal kabel met JST connector nemen, de kabels met pinnetjes daar uit halen, en dan 2 kabels terug stoppen in de 2 polige behuizing .

[Verwijderd]

wesleytjuh schreef op dinsdag 19 maart 2013 @ 21:20:
Gewoon een ta2024 signaal kabel met JST connector nemen, de kabels met pinnetjes daar uit halen, en dan 2 kabels terug stoppen in de 2 polige behuizing .

Haha ok, ik wist niet dat je die pinnetjes er zo uit kon halen maar dan is het probleem dus al opgelost!
Morgen maar is een bestelling plaatsen op Accusafe dan!

Bedankt voor de snelle reacties en petje af voor de site!

[wesleytjuh]

Je kunt bijvoorbeeld een erg kleine schroevendraaier gebruiken om de plastic weerhaakjes omhoog te wippen, daarna trek je de metalen contacten zo eruit.

[Verwijderd]

een vriend van mij had mij een paar links door gestuurd van mp3 spelers
Maar mijn engels is vet slecht en die vriend is een paar weken weg dus kan iemand mij helpen wat de verschillen zijn met vergeleken de mp3 module die ze bij accusafe verkopen?
http://dx.com/p/car-mp3-p...oller-usb-sd-dc-12v-90148
http://dx.com/p/car-mp3-p...er-usb-sd-fm-dc-12v-90145
http://www.tendaelectroni...nda/1/en/722,427/427.html
bij de laatste kan ik me nog voorstellen dat die gewoon dezelfde functies heeft als die bij accusafe alleen ziet ie er wat anders uit. maar die eerste 2 daar zitten nog allemaal andere aansluitingen bij. En kun je ze op een accu gebruiken dat ze niet teveel verbruiken want dat zie ik ook nergens in de beschrijving zitten.

[wesleytjuh]

Hm, de 1e 2 lijken echt op gebruik voor in een auto. Voor een kistradio niet zo praktisch ben ik bang. De 3e ziet er goed uit, maar dat is dan weer een site waar je niet zo gemakkelijk kunt/wilt bestellen. Met een beetje zoeken zul je degene die ik verkoop ook wel vinden in china, echter krijg je daar niet de benodigde kabels bij, en is china een stuk minder handig met garantie(vooral dat laatste is best belangrijk wanneer je een MP3 module gebruikt, vandaar ook de wat hogere prijs)

[Peetz0r]

Carneoleon schreef op vrijdag 01 maart 2013 @ 10:37:
[...]
Ff gegoogled en het schijnt dat er een Toshiba Chip in zit. Als je de datasheet doorleest zie je op pagina 3 iets staan over de versterking. Hier hebben ze het over de feedback weerstand die je aan kan passen. Als deze weerstand er niet op zit dan heb je pech, zit ie er wel op dan zou je hem kleiner kunnen maken of zelfs helemaal eraf halen en kortsluiten. Dus, zoek die weerstand op en meet hem!

O, en laat ook ff weten wat de capaciteit is van de condensator die ermee in serie staat, deze bepaald de frequentie van het high-pass filter. Het zou zonde zijn dat je een deel van je bass kwijt raakt

P.E.T.E.R. schreef op dinsdag 05 maart 2013 @ 23:26:
Ik heb de Denon DCA-3120 opengemaakt en foto's gemaakt.
http://imgur.com/a/FXS11
Er zitten regelbare weerstandjes in, rechtsboven op foto 1, rechtsonder op foto 2, linksboven op foto3. Volgens mij zitten deze direct achter de tulp-input. Hiermee kon ik het geluid alleen maar (per kanaal) zachter zetten, ze stonden al vol open. De weerstanden waar Carneoleon in "Het Krat- en Kistradio Topic [Deel 19]" het over heeft zijn volgens mij R119 en R120, deze zijn nu beiden 470Ω. Ik ga later kijken wat er gebeurt als ik deze verminder of evt kortsluit.

wesleytjuh schreef op woensdag 06 maart 2013 @ 10:15:
[...]
Ik zou als feedback weerstanden eerder 10K-100K verwachten. Eens even de datasheet doorlezen

Niet dus, hehe. Ze gebruiken een simpele weerstand om een op amp in te stellen, werkt dus wat anders dan bij de TA2024. Inderdaad, 470ohm zou het kunnen zijn. Deze kun je kortsluiten, maar ik zou hem denk ik vervangen voor ~100 ohm, dan win je zo'n 6-7dB aan gain. Kortgesloten is 10dB meer dan 470ohm. Mocht 100 ohm nog steeds niet het resultaat geven wat je wilt, gewoon kortsluiten, want intern zit er ook nog een weerstand die de boel beperkt.

---

Vandaag heb ik er weer eens naar gekeken, en uiteindelijk besloten dat ik ze helemaal kortsluit. Ik hoor geen verschil in de hoeveelheid bass, dus het high-pass filter lijkt onveranderd. Helaas ben ik vergeten om naar de waardes van de elco' te kijken. Wel is het volume inderdaad wat hoger geworden, precies zoals ik wilde. Perfect

Misschien maak ik binnenkort nog eens ruimte in een van die kratjes voor een compacte mp3-module, zodat het hele setje autonoom kan werken, maar gezien mijn nieuwe telefoon ook een flink grote accu heeft zie ik eigenlijk geen problemen met de huidige setup

[ReTechNL]

Oké ik ben dus van plan om een krat radio te maken.
Maar ik wil deze gaan bouwen met Airplay support van apple incombinatie met een Raspberry Pi.
Om airplay te kunnen afspelen vanaf telefoons is het noodzakelijk gebruik te maken van wifi.
Benodigde spullen:

• Gel Accu 12V
• Router 12VDC / 1.5A: pricewatch: TP-Link TL-WR1043ND
• Raspberry Pi (AirPi voor Airplay)
• Raspberry Pi power: http://dx.com/p/mini-car-...harger-black-dc-12v-48925
• Audio USB voor Raspberry Pi: pricewatch: Creative SoundBlaster Play!
• Versterker: TA2024 12V CLASS-T versterker
• Speakers: ?

Nu zoek ik alleen nog speakers maar ik vroeg me af of dit te doen is en of het uberhoupt mogelijk is?
benodigede kabels heb ik even weg gelaten.

Jan

[Carneoleon]

ReTechNL schreef op woensdag 20 maart 2013 @ 12:25:
Oké ik ben dus van plan om een krat radio te maken.
Maar ik wil deze gaan bouwen met Airplay support van apple incombinatie met een Raspberry Pi.
Om airplay te kunnen afspelen vanaf telefoons is het noodzakelijk gebruik te maken van wifi.
Benodigde spullen:

• Gel Accu 12V
• Router 12VDC / 1.5A: pricewatch: TP-Link TL-WR1043ND
• Raspberry Pi (AirPi voor Airplay)
• Raspberry Pi power: http://dx.com/p/mini-car-...harger-black-dc-12v-48925
• Audio USB voor Raspberry Pi: pricewatch: Creative SoundBlaster Play!
• Versterker: TA2024 12V CLASS-T versterker
• Speakers: ?

Nu zoek ik alleen nog speakers maar ik vroeg me af of dit te doen is en of het uberhoupt mogelijk is?
benodigede kabels heb ik even weg gelaten.

Jan

Het is zeker mogelijk, maar er zijn een aantal probleempjes.
- Ten eerste is dat dit enorm veel energie verbruikt. Dus als je dan weer wat speeltijd wil ben je een dikke accu nodig, dit is dus ook weer een stuk zwaarder en lomper.
- Nog een nadeel is dat je als je met je telefoon met die wifi bent verbonden dat je telefoon geen internet meer heeft omdat je wifi niet is verbonden met het internet.
- Het zou ook nog kunnen dat je groundloop geluiden gaat krijgen omdat de rpi en versterker door dezelfde batterij worden gevoed.

Ik zelf zou zeggen dat het al de nadelen niet waard is. Ik wou ongeveer hetzelfde doen maar dan met xbmc of vlc op de rpi, en dan nog een hdd erbij. Vervolgens de telefoon gebruiken met een remote app via de wifi.

[ReTechNL]

Carneoleon schreef op woensdag 20 maart 2013 @ 12:50:
[...]


Het is zeker mogelijk, maar er zijn een aantal probleempjes.
- Ten eerste is dat dit enorm veel energie verbruikt. Dus als je dan weer wat speeltijd wil ben je een dikke accu nodig, dit is dus ook weer een stuk zwaarder en lomper.
- Nog een nadeel is dat je als je met je telefoon met die wifi bent verbonden dat je telefoon geen internet meer heeft omdat je wifi niet is verbonden met het internet.
- Het zou ook nog kunnen dat je groundloop geluiden gaat krijgen omdat de rpi en versterker door dezelfde batterij worden gevoed.

Ik zelf zou zeggen dat het al de nadelen niet waard is. Ik wou ongeveer hetzelfde doen maar dan met xbmc of vlc op de rpi, en dan nog een hdd erbij. Vervolgens de telefoon gebruiken met een remote app via de wifi.

Zou dit opgelost kunnen worden door gebruik te maken van een aparte powersource zoals een 2de accu voor de pi en wifi?
Geen internet via de wifi had ik ook al als nadeel gecalculeert.

[ Voor 3% gewijzigd door ReTechNL op 20-03-2013 13:23 ]

[Peetz0r]

ReTechNL schreef op woensdag 20 maart 2013 @ 13:19:
[...]

Zou dit opgelost kunnen worden door gebruik te maken van een aparte powersource zoals een 2de accu voor de pi en wifi?
Geen internet via de wifi had ik ook al als nadeel gecalculeert.

Wat je nodig hebt is gewon een grote(re) accu. Twee losse accu's gebruiken is ook een oplossing, maar er is geen directe reden om meer dan een accu te gebruiken.

Internet via 3g icm verbinding met de Pi via wifi is in principe weldegelijk mogelijk, maar je zult ietsjes meer werk moeten doen. Als het bijvoorbeeld om een geroot android toestel gaat zou je gewoon de juiste routing in kunnen stellen in een terminal, of met een script.

[Verwijderd]

Weet iemand waar je een bluetooth module ofzo iets kan kopen zodat ik mijn radiokist met bluetooth kan besturen.
Moet ik dan vanaf de module in mijn versterker en vanaf mijn accu in de module en de versterker?

[Verwijderd]

Ow ik zie nu topicstart sorry weet het aansluiten al maar nog niet de plek waar het tekoop is.

[Peetz0r]

Verwijderd schreef op woensdag 20 maart 2013 @ 17:25:
Ow ik zie nu topicstart sorry weet het aansluiten al maar nog niet de plek waar het tekoop is.

http://lmgtfy.com/?q=bluetooth+audio+receiver
of natuurlijk...
http://lmgtfy.com/?q=chea...pecial+quality+from+china

[wesleytjuh]

P.E.T.E.R. schreef op woensdag 20 maart 2013 @ 15:39:
[...]

Wat je nodig hebt is gewon een grote(re) accu. Twee losse accu's gebruiken is ook een oplossing, maar er is geen directe reden om meer dan een accu te gebruiken.

Internet via 3g icm verbinding met de Pi via wifi is in principe weldegelijk mogelijk, maar je zult ietsjes meer werk moeten doen. Als het bijvoorbeeld om een geroot android toestel gaat zou je gewoon de juiste routing in kunnen stellen in een terminal, of met een script.

Zoals carneleon al terecht opmerkte zou het juist handig kunnen zijn om een aantal dingen gescheiden te houen dmv 2 accu´s om ground loops te voorkomen. Andere reden zou kunnen zijn dat je een accu speciaal gereserveerd voor muziek hebt, en een voor alles wat met de RPi te maken heeft. Mocht de RPi accu leeg zijn kan je iig nog muziek luisteren via de andere accu.

Of het gehele idee praktisch is weet ik niet, maar wel leuk als het werkt in ieder geval

[Peetz0r]

wesleytjuh schreef op woensdag 20 maart 2013 @ 17:51:
[...]


Zoals carneleon al terecht opmerkte zou het juist handig kunnen zijn om een aantal dingen gescheiden te houen dmv 2 accu´s om ground loops te voorkomen. Andere reden zou kunnen zijn dat je een accu speciaal gereserveerd voor muziek hebt, en een voor alles wat met de RPi te maken heeft. Mocht de RPi accu leeg zijn kan je iig nog muziek luisteren via de andere accu.

Of het gehele idee praktisch is weet ik niet, maar wel leuk als het werkt in ieder geval

Eventuele ground loops zijn toch juist op te lossen door alle grounds van alle onderdelen en inputs aan elkaar te knopen? Verder kan een 2e voeding inderdaad voordelen hebben als je naast de Pi ook andere inputs wilt gebruiken. Beetje zoals een camper met twee accu's inderdaad.

[ReTechNL]

P.E.T.E.R. schreef op woensdag 20 maart 2013 @ 17:55:
[...]

Eventuele ground loops zijn toch juist op te lossen door alle grounds van alle onderdelen en inputs aan elkaar te knopen? Verder kan een 2e voeding inderdaad voordelen hebben als je naast de Pi ook andere inputs wilt gebruiken. Beetje zoals een camper met twee accu's inderdaad.

Ik ben nu aan het kijken of ik de airplay via bluetooth op de Raspberry kan regelen zodat ik het complete wifi en geen internet verhaal kan wegstrepen

[Blefke]

Verdorie
Vandaag een usb lader binnen gekregen..
Alles aangesloten via de om weg....
Ik wilde een usb poort hebben om mijn iphone op te laden.
Heb er 1 gekocht met een printer aansluiting aan de achterkant (zie eerdere post met foto).
Printerkabel aan 1 kant in de usb poort en andere kant in de lader...

De iphone vind hem wel, maar laadt niet op.
De iphone geeft aan dat het apparaat hier niet voor geschikt is......

Weet iemand een oplossing, mag ook iets anders zijn als het maar netjes ingebouwd kan worden.


Greetz,
blefke

[wesleytjuh]

Zoals ik via de mail al zei was ik hier al bang voor . Je iPhone ziet een spanning op zijn USB poort, maar waarschijnlijk zijn in jouw usb voeding de datalijnen niet aangesloten terwijl in een officiele Apple lader er een bepaalde spanning op deze datalijnen staat om aan te geven aan de iPhone om wat voor lader het gaat.
Dus door verschillende spanningen op de datalijnen te zetten, kan er tegen de iPhone verteld worden met wat voor stroom deze geladen kan worden. Zodra de iPhone deze spanningen ziet, kiest deze aan de hand hiervan hoe snel hij de accu laadt. Uit mijn hoofd is het op D+ 2.0V en D- 2.8V, maar dit kan ook andersom zijn, het beste is om dit even te googlen.
De spanningen op de datalijnen kan je creeren met een spanningsdeler. Dit zijn 2 weerstanden tussen de voeding en de ground, en tussen deze 2 weerstanden in staat een bepaalde spanning afhankelijk van de weerstand waardes. Maar dit zal je vanzelf zien zodra je gaat googlen op de benodigde spanningen op de datalijnen van de iPhone.

Hoe werkt de bluetooth?

[Verwijderd]

ben vandaag wat onderdelen gaan halen en gaan knutselen hier het resultaat.

de rode led zal steeds feller gaan branden als de accu leeg raakt.


met deze ben ik nog bezig maar is het zelfde idee.

maar ik laat het nog wel weten of het zo werkt als in gedachten had!!

[silverstone01]

ik wil nog even controleren of mijn speakers in fase staan.
als ik me speaker pak heb je een breed en een smal lipje waar de audiokabel aan moet, welke is de + en welke is de - ??

en dan heb ik de groene ( en de variant ervan ) en de paarse ( en de variant ervan ) rear speaker kabeltjes aangesloten, welke zijn de + en welke de - ?

[wesleytjuh]

smal lipje is -. Speaker kabels heeft de - meestal een markering erop staan. Verder hoor je direct wanneer speakers in fase of juist niet staan. Als de speakers niet in fase staan is de bass namelijk weg.

[silverstone01]

thx !!!

nu staan ze in fase, 1 was goed en 1 was niet goed. het klinkt nu nog beter !!!

[wesleytjuh]

Scheelt aanzienlijk ja, daarom kan het eigenlijk niet missen, dat merk je gelijk

[Verwijderd]

hallo allemaal ik zoek echt wel goede speakers voor mijn nieuwe kistradio. ik heb nu pioneer 230 watt en wil graag dikkere speakers. wat raden jullie mij aan ik heb ongeveer 130 euro er voor over.

[Verwijderd]

Verwijderd schreef op donderdag 21 maart 2013 @ 19:23:
hallo allemaal ik zoek echt wel goede speakers voor mijn nieuwe kistradio. ik heb nu pioneer 230 watt en wil graag dikkere speakers. wat raden jullie mij aan ik heb ongeveer 130 euro er voor over.

http://www.pimtensen.nl/c.../3762d-pioneer-ts-a2503i/
http://www.pimtensen.nl/c.../3757d-pioneer-ts-e2002i/
http://www.pimtensen.nl/c.../8310d-pioneer-ts-a2013i/
http://www.bax-shop.nl/10...inch/product-details.html
http://www.bax-shop.nl/12...aker/product-details.html

Bij sommige moet je wel nog tweeters bij kopen

[wesleytjuh]

Vraag me af tot in hoevere dit nut gaat hebben in een kistradio. Voor 50 euro kan je echt al meer dan voldoende speakers kopen in je kistradio. Wil je de klank verbeteren kan je beter tijd steken in een goede kist, daar haal je waarschijnlijk meer uit .

[Verwijderd]

ja laat ik het zo zeggen dat er ook nog genoeg geld in een goede kist word gestopt maar kan het ook dat de TA2024 gewoon niet genoeg power heeft voor deze speakers bij nieuwe speakers moet sws een nieuwe versterker wat raden jullie dan aan. ik dacht aan de TA2020

[wesleytjuh]

Wil je meer vermogen uit je versterker dan zul je naar een hogere spanning moeten. TA2020 zal al wat verbetering zijn maar nog meer is te behalen als je zorgt voor een omvormer van je accu naar 14VDC. Wil je nog meer vermogen dan kan je kijken naar een TK2050, en 24V

[Verwijderd]

Ja heb ook al aan een tk2050 gedacht maar waar kan ik die krijgen ?

[Verwijderd]

als je een TA2020 koopt met 2 accus van 7 ah wat is dan ongeveer de speeltijd?

[Verwijderd]

Verwijderd schreef op donderdag 21 maart 2013 @ 20:23:
Ja heb ook al aan een tk2050 gedacht maar waar kan ik die krijgen ?

op ebay staan een heleboel van deze versterkers ook zul je wel wat vinden als je even googled

[Verwijderd]

Hallo allemaal, ik ben me ook aan het inlezen over kratradio's en heb nu een ontwerpje met 4 speakers en wil die graag inbouwen in een 160mm PVC buis. 2 speakers aan de voorkant en 2 op de kopse kant.

Nou is mijn vraag hoe ik het beste aan 4 speakers kom. Kan ik deze set http://www.conrad.nl/ce/n...Audio-Amp-213-luidspreker meteen aansluiten op één TA2024 of heb ik hier 2 versterkers voor nodig? Of kan ik beter voor 4 8 ohm speakers kiezen en parallel aansluiten.

Verder heb ik nog weinig mensen gezien die het inbouwen in een pvc buis, gaat dit slecht geluid geven?

[TBTL]

Als je elk kanaal van de TA2024 met 4 ohm belast haal je het maximale vermogen uit de versterker (meer dan met bijv. 2 ohm of 8 ohm).

Houd er rekening mee dat je met een pvc-buis maar heel weinig (lucht)volume voor de speakers hebt. Zeker als je er 4 speakers in wilt stoppen ziet elke speaker maar een klein volume. Het gevolg daarvan is dat je geen bas hebt.

Afgezien van dat is pvc-buis prima te gebruiken, alleen het bewerken zal wat moeilijker zijn.

[ Voor 35% gewijzigd door TBTL op 22-03-2013 11:01 ]

[Scyth]

Grote update van de BavBierSub 2.0, affectionately als serienummer bbs-131 gegeven.

De achterkant glijdt in de krat, zodat de krat precies recht blijft, zonder bobbels etc. Dit vereist een inset rondom, maar dit heb ik opgelost door twee 7mm platen op elkaar te lijmen.


Ik had tijdens m'n werk uit m'n hoofd enkele maten berekend voor de sub, zodat ik in een rustig momentje wat afval-mdf op maat kon zagen. Dat kan behoorlijk precies, dus dat komt mooi uit. Ware het niet dat ik mij op dat moment de bouw van de sub niet helemaal exact kon herinneren, heb ik op de gok wat gezaagd.


Helaas betekende dat, dat ik een dik half uur bezig ben geweest met een schaafmachine om het eea. op de gewenste afmetingen te krijgen; met een grote puinhoop als gevolg. Ik kon op de vloer schrijven.


Vervolgens langzamerhand de boel in elkaar gezet


Even wat passen en meten


Speakers verzinken en gaten maken


De eerste mockup


De zijpoorten van de bavariakrat infrezen, zodat deze later mooi zwart gemaakt kunnen worden zonder dat de krat dichtgeplamuurd hoeft te worden. Dit hoeft gelukkig niet netjes.


Zorgen voor enige plek waar je je vingers kunt doen. Vanwege een ontwerpfout kan je helaas je vingers niet helemaal rond de handvatten krijgen, maar dit kon ik niet direct meer aanpassen vanwege de isobarische kamer.



... morgen weer een update!

[Verwijderd]

heeft er iemand tips voor het strak afwerken van de kopse kanten van multiplex (voorgegrond)

[espro]

Verwijderd schreef op zaterdag 23 maart 2013 @ 12:10:
heeft er iemand tips voor het strak afwerken van de kopse kanten van multiplex (voorgegrond)

Bedoel je dan het geheel wegwerken of het er gewoon een beetje mooi uit laten zien? Wat je zou kunnen gebruiken zijn hoekprofielen van aluminium of plastic. Als je geen profielen wilt gebruiken kan je de kopse kanten recht maken met houtplamuur, waarover je heen verft. Als je dit goed doet is het achteraf niet meer te zien.

[Verwijderd]

espro schreef op zaterdag 23 maart 2013 @ 12:15:
[...]


Bedoel je dan het geheel wegwerken of het er gewoon een beetje mooi uit laten zien? Wat je zou kunnen gebruiken zijn hoekprofielen van aluminium of plastic. Als je geen profielen wilt gebruiken kan je de kopse kanten recht maken met houtplamuur, waarover je heen verft. Als je dit goed doet is het achteraf niet meer te zien.

oke bedankt dan ga ik dat met de houtplamuur maar proberen

[wolter.]

Teasertje


Na Pasen meer

[Jens01]

Met het oog op het strandbezoek met vrienden de aankomende zomer kriebelt het toch een beetje om een kistradio'tje te bouwen met wat oude PA speakers en andere rommel dat ik nog had liggen. Een vriend van mij had ooit eens een oude versterker tweedehands aangeschaft die hij na een tijdje defect verklaard had en deze vervolgens bij mij achterliet om ooit eens te repareren. Het betreft een Philips DAP 4020 versterker, met 2x80watt of gebrugd 160 watt en uiteraard op 12 volt DC werkend. Nu heb ik deze nog eens opengeschroeft en nagelopen en met mijn "lekenkennis" tot de conclusie gekomen dat het apparaat in ieder geval nog goed oogde. Nu komt het: sluit ik het apparaat aan (12V en REM doorgelust) op een telefoon of een MP3 speler dan hoor ik enkel een brom met op de achtergrond heel zacht de muziek die ik afspeel. Sluit ik echter een computer aan als geluidsbron (onboard audio) dan werkt het apparaat fantastisch en kan ik het ding tot het uiterste drijven (met uiteraard de bijbehorende gehoorschade ). Nu is mijn vraag aan jullie experts; hoe kan ik dit oplossen?
Ik heb zowel een computervoeding, een standby-voeding en de bijbehorende "standby"accu (die rechthoekige accu's die hier wel vaker in het topic voorbijkomen) als stroombron gebruikt en allen vertonen dezelfde symptomen. Ik ben bekend met audio en aardingsproblemen maar het lijkt mij toch vreemd dat als ik een extra aardingsbron (de computer) aansluit het probleem opeens weg is en als ik vervolgens een accu met de ground aan de minpool aansluit ik alleen maar een brom krijg.. wat kan dit zijn?

[wesleytjuh]

En wanneer je een laptop gebruikt(op accuspanning)? Indien het dan prima werkt heb je simpelweg een voorversterker nodig. Het uitgangsvermogen van een mp3speler/iphone/telefoon is erg laag en kan te weinig zijn. Een voorversterker zou je probleem dan oplossen.

[Peetz0r]

wesleytjuh schreef op zaterdag 23 maart 2013 @ 22:52:
En wanneer je een laptop gebruikt(op accuspanning)? Indien het dan prima werkt heb je simpelweg een voorversterker nodig. Het uitgangsvermogen van een mp3speler/iphone/telefoon is erg laag en kan te weinig zijn. Een voorversterker zou je probleem dan oplossen.

Nee, het uitgangsvolume van een telefoon is wat lager. Duidelijk merkbaar, maar niet laag genoeg om problemen te veroorzaken. En dit verklaart natuurlijk ook niet de hoorbare brom.

Jens01 schreef op zaterdag 23 maart 2013 @ 22:29:
Met het oog op het strandbezoek met vrienden de aankomende zomer kriebelt het toch een beetje om een kistradio'tje te bouwen met wat oude PA speakers en andere rommel dat ik nog had liggen. Een vriend van mij had ooit eens een oude versterker tweedehands aangeschaft die hij na een tijdje defect verklaard had en deze vervolgens bij mij achterliet om ooit eens te repareren. Het betreft een Philips DAP 4020 versterker, met 2x80watt of gebrugd 160 watt en uiteraard op 12 volt DC werkend. Nu heb ik deze nog eens opengeschroeft en nagelopen en met mijn "lekenkennis" tot de conclusie gekomen dat het apparaat in ieder geval nog goed oogde. Nu komt het: sluit ik het apparaat aan (12V en REM doorgelust) op een telefoon of een MP3 speler dan hoor ik enkel een brom met op de achtergrond heel zacht de muziek die ik afspeel. Sluit ik echter een computer aan als geluidsbron (onboard audio) dan werkt het apparaat fantastisch en kan ik het ding tot het uiterste drijven (met uiteraard de bijbehorende gehoorschade ). Nu is mijn vraag aan jullie experts; hoe kan ik dit oplossen?
Ik heb zowel een computervoeding, een standby-voeding en de bijbehorende "standby"accu (die rechthoekige accu's die hier wel vaker in het topic voorbijkomen) als stroombron gebruikt en allen vertonen dezelfde symptomen. Ik ben bekend met audio en aardingsproblemen maar het lijkt mij toch vreemd dat als ik een extra aardingsbron (de computer) aansluit het probleem opeens weg is en als ik vervolgens een accu met de ground aan de minpool aansluit ik alleen maar een brom krijg.. wat kan dit zijn?

Heel erg dapper dat je je nu al druk maakt over strandbezoek. Het heeft deze week nog gesneeuwd...

Maar ik had met mijn versterker ongeveer hetzelfde probleem. Ik heb toen een verbinding gemaakt met de ground van de voeding en die van de input, dus een draadje gelegd van de min van de accu naar de shielding van de tulpaansluiting (en later deze verbinding netjes op het printje gesoldeerd). Hiermee was het probleem opgelost.

[remmie80]

Hey, ik heb een mp3-module in mijn krat gebouwd, maar nu als iki op aux speel is die enorm zacht.
als ik de radio aanzet of vanaf een usb stick speel is die gewoon hard.

Ik ben er al achter, ik had mijn links en rechts omgedraaid

[ Voor 17% gewijzigd door remmie80 op 24-03-2013 12:00 ]

[wesleytjuh]

P.E.T.E.R. schreef op zondag 24 maart 2013 @ 00:03:
[...]

Nee, het uitgangsvolume van een telefoon is wat lager. Duidelijk merkbaar, maar niet laag genoeg om problemen te veroorzaken. En dit verklaart natuurlijk ook niet de hoorbare brom.

[...]

Heel erg dapper dat je je nu al druk maakt over strandbezoek. Het heeft deze week nog gesneeuwd...

Maar ik had met mijn versterker ongeveer hetzelfde probleem. Ik heb toen een verbinding gemaakt met de ground van de voeding en die van de input, dus een draadje gelegd van de min van de accu naar de shielding van de tulpaansluiting (en later deze verbinding netjes op het printje gesoldeerd). Hiermee was het probleem opgelost.

Ik lees nu inderdaad de post wat beter, simpel weg even de ground van de input verbinden met de ground voeding en je bent er waarschijnlijk inderdaad . Een laptop op accuspanning had dus ook dezelfde problemen veroorzaakt.

[ Voor 25% gewijzigd door wesleytjuh op 24-03-2013 12:31 ]

[Verwijderd]

Hallo, even een update. Ik schreef eerder al over mijn plan van het uithollen van een bierkrat. Wat een gedoe zeg. Respect voor de mensen die dit netjes hebben gedaan. Mijn krat ligt alweer in de afvalcontainer. Opzoek naar een nieuw kratje dus. Toen kwam ik op marktplaats dit kratje tegen:
Hier zitten geen zijkanten aan. En is dus makkelijker uit te hollen dan een normaal krat
Kratje voor 5 euro gekocht en het pakketje werd thuis afgeleverd. Probleem: Het krat is een stuk kleiner dan een normaal bierkrat. Even een foto ter verduidelijking:

M'n speakers passen helaas niet naast elkaar. Er komt dus aan elke kant een speaker. Wat jammer is, maar het is niet anders.
Nog even een foto van het andere krat met de zijkanten die er onmogelijk uit te krijgen zijn


Hopelijk gaat het bij dit krat(je) wel lukken

gr.

[Blefke]

Heb je geen multitool.
Hier lukt het waarschijnlijk wel mee om de amstelkrat goed uit te hollen.

Greetz,
blefke

[Jens01]

P.E.T.E.R. schreef op zondag 24 maart 2013 @ 00:03:
Maar ik had met mijn versterker ongeveer hetzelfde probleem. Ik heb toen een verbinding gemaakt met de ground van de voeding en die van de input, dus een draadje gelegd van de min van de accu naar de shielding van de tulpaansluiting (en later deze verbinding netjes op het printje gesoldeerd). Hiermee was het probleem opgelost.

Dit was het hem inderdaad. Bedankt voor de hulp!

[BiggyBossB]

Is er een mogelijkheid dat je via een accusafe 2 accu's oplaad,

[wolter.]

BiggyBossB schreef op zondag 24 maart 2013 @ 14:44:
Is er een mogelijkheid dat je via een accusafe 2 accu's oplaad,

Als je je accu's parallel zet kan het wel, alleen duurt het opladen wel dubbel zo lang.
In serie, 24 volt dus, moet je een 24 volt acculader hebben en Wesley informeren over en 24 volt accusafe.

[BiggyBossB]

Okee. Zou je ook op de accusafe zelf een autoradio aan kunnen sluiten bij de uitgang voor versterker?

[Verwijderd]

Het kan wel het is ook gewoon 12v ik zou hem alleen bij de ingang van het stroom doen dus voor dat de stroom in de versterker gaat.

[wesleytjuh]

Is geen probleem, kan tot 10A, en de meeste autoradios zitten daar een eind onder.

[remmie80]

Hey,
Mijn mp3 module is aangesloten en werkt. Maar af en toe komt er een luid brommend geluid zoals aan het eind van dit filmpje. Enig idee wat ik fout heb gedaan?
Ongeveer bij 1 minuut 20 seconden:
https://www.dropbox.com/s...2013-03-24%2020.14.59.mp4

[ Voor 7% gewijzigd door remmie80 op 24-03-2013 20:30 ]

[Sh4d0w]

remmie80 schreef op zondag 24 maart 2013 @ 20:29:
Hey,
Mijn mp3 module is aangesloten en werkt. Maar af en toe komt er een luid brommend geluid zoals aan het eind van dit filmpje. Enig idee wat ik fout heb gedaan?
Ongeveer bij 1 minuut 20 seconden:
https://www.dropbox.com/s...2013-03-24%2020.14.59.mp4

Met de 'mode' knop schakel je tussen de inputs, en volgens mij is die brom de ruis van radio zonder antenne of iets dergelijks. Als je nog een keer op mode drukt en daarmee weer terug naar de usb schakelt zou de muziek het weer moeten doen.

[remmie80]

Sh4d0w schreef op zondag 24 maart 2013 @ 20:42:
[...]

Met de 'mode' knop schakel je tussen de inputs, en volgens mij is die brom de ruis van radio zonder antenne of iets dergelijks. Als je nog een keer op mode drukt en daarmee weer terug naar de usb schakelt zou de muziek het weer moeten doen.

Okee, je hebt denk ik gelijk want via usb heb ik inderdaad tot nu toe nergens last van.
Ik zal wel even dubbel checken of mijn antenne goed is aangesloten, ik heb namelijk wel een draad van mijn antenne ingang hangen.

[BiggyBossB]

Deze MP3 Module werkt toch ook gewoon bij a TA2024, Alleen weet ik niet welke kabels ik erbij moet halen... want dat staat ernie.. maar ik haal deze hier omdat ik nog wat meer op DealExtreem ga halen

Klik

EDIT:

Dus ik moet waarschijnlijk deze erbij halen.. (niet naar het aantal kijken)

Klik
Klik

[ Voor 38% gewijzigd door BiggyBossB op 24-03-2013 21:29 . Reden: Ik heb misschien nog iets gevonden. ]

[Verwijderd]

Parts:
-ta2024
-pioneer speakers
-7,5amp 12v lead accu
-Battery lead charger c10HQ
-DCC-250SM & DCP-250P plugs
-DS450-0 on/of switch
working hours: 7

enjoy =)

http://festusic.nl
http://festusic.be

[ Voor 16% gewijzigd door Verwijderd op 24-03-2013 21:48 ]

[BiggyBossB]

Verwijderd schreef op zondag 24 maart 2013 @ 21:46:
[video]

Parts:
-ta2024
-pioneer speakers
-7,5amp 12v lead accu
-Battery lead charger c10HQ
-DCC-250SM & DCP-250P plugs
-DS450-0 on/of switch
working hours: 7

enjoy =)

http://festusic.nl
http://festusic.be

I Like it, +1

[wesleytjuh]

BiggyBossB schreef op zondag 24 maart 2013 @ 21:01:
Deze MP3 Module werkt toch ook gewoon bij a TA2024, Alleen weet ik niet welke kabels ik erbij moet halen... want dat staat ernie.. maar ik haal deze hier omdat ik nog wat meer op DealExtreem ga halen

Klik

EDIT:

Dus ik moet waarschijnlijk deze erbij halen.. (niet naar het aantal kijken)

Klik
Klik

1e kabel is prima, de 3 polige kabels is echter de verkeerde pitch. Deze is namelijk 2.54mm en je hebt 2.00mm nodig!

[Scyth]

Update van de BavBierSub 2, hij zit inmiddels in elkaar en werkt. Het is mooi om te zien dat tóch niet alle resultaten te voorspellen zijn met een paar grafiekjes. Mijn bevindingen hieronder:

Allereerst was het zaak om het geheel samen te voegen, om te kijken of alles pastte.


Het kratje was mooi gevuld, met een ruimte van exact 3mm rondom vrij, om een mogelijkheid open te laten om trillingen te kunnen dempen in een later stadium. De isobarische kamer was als volgt aan de beurt, en was binnen no-time in elkaar gezet.


Omdat dit kleine kamerte luchtdicht moet zijn, moet alles permanent vastzitten. Geen draadschoenen; maar gewoon solderen is dus de enige oplossing.


Daarna was het de beurt aan de vents. Volgens de tekeningen zouden deze precies 1cm vooruit de basbox steken, omdat er een centimeter dik foam voor het geheel langs komt. De basreflexpoorten liggen op die manier vlak met de voorkant van de subwoofer; waarbij de speaker volledig bedekt is.

Door het geheel op 1cm risers te leggen, kon ik de poorten op de tafel laten rusten, en vastzetten met een kleine dot hotglue.


Een kleine handmatige correctie is op zo'n moment dan nog goed te doen; en zo geschiedde


Volgens de grafieken moesten er twee poort van ca. 20cm, bij 3,45cm (binnen) in komen om de box te tunen op ongeveer 50Hz. Dit kon alleen door de poorten aan de kopse kanten van de kast te maken, of de poorten te buigen. Ik heb logischerwijze voor het laatste gekozen.


Ik ben geschrokken door de hoeveelheid lucht die het monstertje verplaatst, en dus hebben de poorten het zwaar. Dit bleek echter niet uit de simulaties. Zeker met de 90-graden bochten hoor je het poortgeruis boven de muziek uit; erg irritant. Na wat pogingen bleek echter, dat mijn gok -om de rechte stukken op 15cm af te zagen- een goede gok was. De bochten konden er af, en het geruis is zo goed als weg. Misschien dat ik nog probeer om donuts om de pijpen te maken aan de binnenkant, om in- en uitstroom te vergemakkelijken.

Het kleine beetje isolatie dat meegenomen was de berekeningen maakte het geluid prima af. Het 'holle' geluid was weg en er kwam een warm wollig sub-geluid voor terug. Om reflectie in de kist tegen te gaan zijn zowel de voor- als de achterkant én de kleine oppervlakken voorzien van geluidsdempende isolatiematten (de bekende noppenschuim).




... En nu komt het volgende probleem. De kleine rakker vreet watts. Volgens de specs van de drivers zijn deze 30W. per stuk. 60W. total dus. Precies mooi om aan te sturen met de TA2020. Ik heb 'm echter zojuist aangesloten op m'n SR5500, en kan de versterker vrolijk op 0dB zetten. Ik hou m'n hart vast wat deze jongen gaat doen met de TA2020 in z'n rugzak.


... tot de volgende update!
