Gisteren zag ik op ebay een mooie pre-amp voorbij komen (deze)
Nou had ik een vraag: Wat doet een pre-amp nou eigenlijk?
- Versterkt deze het signaal van je mp3 speler?
- Wat voegt de buis toe? (extra warmte in het geluid ofzo)
- Kan het icm een TK2050 versterker?
Hoop dat iemand mij dit kan vertellen.
Idee is om een los kastje van zebrano hout ernaast te zetten. Met een preamp erin. uitgaande signaal daarvan splitten: 1 naar knipper led's / 1 naar tk2050. (tube/buis moet er dan boven uit steken
)
Dus ook met apparte voeding e.d.
Echt een soort gadget ernaast dus
Nou had ik een vraag: Wat doet een pre-amp nou eigenlijk?
- Versterkt deze het signaal van je mp3 speler?
- Wat voegt de buis toe? (extra warmte in het geluid ofzo)
- Kan het icm een TK2050 versterker?
Hoop dat iemand mij dit kan vertellen.
Idee is om een los kastje van zebrano hout ernaast te zetten. Met een preamp erin. uitgaande signaal daarvan splitten: 1 naar knipper led's / 1 naar tk2050. (tube/buis moet er dan boven uit steken
)Dus ook met apparte voeding e.d.
Echt een soort gadget ernaast dus
/u/358342/crop5dfa670e90401.png?f=community)
Wat het printje dat je noemde doet:
-is onduidelijk, hij wordt verkocht als pre-amp (dus versterking) maar ook als buffer (dus geen versterking)
-warmte / vervorming / hoe je het wilt noemen + het ziet er audiofiel uit
-ja, hij heeft rca ingangen en uitgangen
Let er wel op dat je bij dit printje nog een trafo nodig hebt van 170Vac en 6,3Vac secundair. Ik vind het wel opvallend dat er helemaal geen specificaties worden vermeld.
[ Voor 53% gewijzigd door TBTL op 29-10-2011 16:20 ]
Okee bedankt. Bij die van ebay zie ik niet vaak specs langskomen..:
[...]
Wat het printje dat je noemde doet:
-is onduidelijk, hij wordt verkocht als pre-amp (dus versterking) maar ook als buffer (dus geen versterking)
-warmte / vervorming / hoe je het wilt noemen + het ziet er audiofiel uit
-ja, hij heeft rca ingangen en uitgangen
Let er wel op dat je bij dit printje nog een trafo nodig hebt van 170Vac en 6,3Vac secundair. Ik vind het wel opvallend dat er helemaal geen specificaties worden vermeld.
Trafo staat in alle advertenties bijna kun je erbij krijgen. Prijs verschillend van 10 tot 20 euro. Dus dat is niet zo'n probleem, maar wat bedoel je jet 6,3V secundair? Ik dacht 1 v/d 2 Pre-amp vergroot dus het mp3 signaal (wat me knipper leds dus ook nodig zouden hebben
) Voor de TK2050 is het niet persé nodig.. Dan gaat hij nog wat luider toch?Rca uitgangen zijn geen probleem. De uitgang zal ik dan gaan splitten naar led's / me boombox.
Audiofiel daar doe ik het voor
Het wordt wel een high-end kistradio zo.
Als het printje versterkt en niet alleen een buffer is: bij gelijke volumestand op je mp3-speler gaat het harder. De versterker kan nu maximaal 100W leveren en met de voorversterker nog steeds maximaal 100W. Je schiet er dus niet echt wat mee op, als je nu al de versterker volledig kan uitsturen met je mp3-speler.:
Pre-amp vergroot dus het mp3 signaal (wat me knipper leds dus ook nodig zouden hebben
Van die 170V wordt de voedingsspanning gemaakt, met de 6,3V laat je de buizen gloeien.:
Trafo staat in alle advertenties bijna kun je erbij krijgen. Prijs verschillend van 10 tot 20 euro. Dus dat is niet zo'n probleem, maar wat bedoel je jet 6,3V secundair? Ik dacht 1 v/d 2
[ Voor 13% gewijzigd door TBTL op 29-10-2011 18:09 ]
:strip_icc():strip_exif()/u/428491/crop55eeb552c34e3_cropped.jpeg?f=community)
Hey beste Tweakers,
Er staan echt supermooie resultaten op dit topic, natuurlijk wil ik nu ook zo'n ding maken Zoals de Topicstart ook beschrijft kwam ik op het idee omdat mijn oma een stereo set "over" had. Het was een oude Philips set met 6Ohm speakers en een versterker met max. output van 2 x 35W. (max. W van de speakers kon ik niet vinden)
Ik ben van plan om op dealextreme een versterkertje te kopen incl. usb en jack aansluitingen, maar DX' specs moet je natuurlijk wel met een korreltje zout nemen
Ik heb de volgende amps om uitgekozen;
sku. 90330
sku. 35199
sku. 90266
TA2024 (modded)
Wat denken jullie dat de beste keuze is, of welke raden jullie af?
Ik ben van plan de 12V 7,2Ah lood-gel accu te gebruiken met druppellader en accuSafe kit. Keuze tussen houten kist of Jupiler krat heb ik nog niet gemaakt. Hieronder de onderdelen die ik nu heb;
Alvast bedankt!
Er staan echt supermooie resultaten op dit topic, natuurlijk wil ik nu ook zo'n ding maken
Zoals de Topicstart ook beschrijft kwam ik op het idee omdat mijn oma een stereo set "over" had. Het was een oude Philips set met 6Ohm speakers en een versterker met max. output van 2 x 35W. (max. W van de speakers kon ik niet vinden) Ik ben van plan om op dealextreme een versterkertje te kopen incl. usb en jack aansluitingen, maar DX' specs moet je natuurlijk wel met een korreltje zout nemen
Ik heb de volgende amps om uitgekozen;
sku. 90330
sku. 35199
sku. 90266
TA2024 (modded)
Wat denken jullie dat de beste keuze is, of welke raden jullie af?
Ik ben van plan de 12V 7,2Ah lood-gel accu te gebruiken met druppellader en accuSafe kit. Keuze tussen houten kist of Jupiler krat heb ik nog niet gemaakt. Hieronder de onderdelen die ik nu heb;
Alvast bedankt!
Tja qua connectors e.d. hebben de DX amps een groot voordeel, ik ga op zoek naar ervaringen/tests van die drie.. Kijken wat de werkelijke output is, bedankt tot nu toe
Ahh zo ja. Maar neem aan als je een trafo erbij besteld deze aan beide voeding geeft. (dit is een voorbeeld).:
Het wordt wel een high-end kistradio zo.
[...]
Als het printje versterkt en niet alleen een buffer is: bij gelijke volumestand op je mp3-speler gaat het harder. De versterker kan nu maximaal 100W leveren en met de voorversterker nog steeds maximaal 100W. Je schiet er dus niet echt wat mee op, als je nu al de versterker volledig kan uitsturen met je mp3-speler.
[...]
Van die 170V wordt de voedingsspanning gemaakt, met de 6,3V laat je de buizen gloeien.
Keuze voor de rode was omdat deze buis boven de rest uitsteekt als ware. Daarom kan ik deze ook uit de box laten steken dan
Meeste anderen hebben dit niet nl.Het mp3 signaal uit mijn mp3 is sws erg laag. Een ipod kan bijv. veel harder.
Dan heeft het toch wel zin om dit te doen? > Hoger ingangs signaal geeft dan toch ook harder geluid ondanks die 100W?
Nou maakt mij dat verder niet zoveel uit want heb hem meestal toch niet hard.
Dit is eigelijk een gadget voor: misschien iets beter geluid (maar daar ga ik niet van uit) + Led's die dan door hogere signaal wel knipperen + mooie buis erop.
Tis weer even een projectje om in te verdiepen. Als ik een goeie, mooie & vooral goedkope pre-amp vind ga ik dit werkelijk maken
Iemand nog tips, links oid
? xDEDIT
deze heeft wel specs erbij staan en is 10W. Zou dit wat zijn dan als je kijkt naar de andere specs?
[ Voor 7% gewijzigd door Jasperv6 op 29-10-2011 23:39 ]
Ondertussen niet echt iets kunnen vinden over de DX amps, maar heb nu de TA2020 incl. behuizing gevonden op eBay voor maar 19-20 eurootjes. Vraag me wel af wat de prestaties op 11,5-13,8V zijn, want optimale spanning voor een TA2020 schijnt 14,6V te zijn.. Iemand die de 2020 gebruikt?
Is dit dezelfde die jij linkt?:
Ondertussen niet echt iets kunnen vinden over de DX amps, maar heb nu de TA2020 incl. behuizing gevonden op eBay voor maar 19-20 eurootjes. Vraag me wel af wat de prestaties op 11,5-13,8V zijn, want optimale spanning voor een TA2020 schijnt 14,6V te zijn.. Iemand die de 2020 gebruikt?
Dan nog maar 15 euro ;p
Kwaliteit is niet al te best dacht ik. Paar 'delen' terug nog over die amps van D.E. gehad.
Verwijderd
uhm na ik heb de TA-2020 van kistradio, gwn alleen de prietpraat.:
Ondertussen niet echt iets kunnen vinden over de DX amps, maar heb nu de TA2020 incl. behuizing gevonden op eBay voor maar 19-20 eurootjes. Vraag me wel af wat de prestaties op 11,5-13,8V zijn, want optimale spanning voor een TA2020 schijnt 14,6V te zijn.. Iemand die de 2020 gebruikt?
hij werk prima, is klein gebruikt echt amper energie.
geeft prima kwaliteit en deze is makkelijk aan te sluiten.:D
maar mijn voeding is gewoon 15 volt dat staat op kistradio.nl, werkt prima niets brandt door.
dat ding wordt echt niet warm gewoon.
Oké dus je hebt zelf 12Ah gemaakt m.b.v. parallelschakeling, interessant.
Ik ga er nog maar een nachtje over slapen of ik de TA2024 ga modden of de TA2020 bestel. Thnx
@ TBLT
Om nog even terug te komen op je bericht.
Die advertenties zijn allemaal zo vaag. Had dus 1 gevonden deze die wel specs erbij had staan.
Ook hier vermelden ze weer dat buffer & pre amp. Zal ook deze wel even mailen..
Daarnaast zou een 'Gain=0dB' hebben? Dus hij voegt niks toe?
Ook opvallend is: input voltage:AC12V
en: Power: 10W
Om nog even terug te komen op je bericht.
Die advertenties zijn allemaal zo vaag. Had dus 1 gevonden deze die wel specs erbij had staan.
Ook hier vermelden ze weer dat buffer & pre amp. Zal ook deze wel even mailen..
Daarnaast zou een 'Gain=0dB' hebben? Dus hij voegt niks toe?
Ook opvallend is: input voltage:AC12V
en: Power: 10W
Verwijderd
sorry dat ik het zeg, maar volges mij verdoen jullie je tijd, geld en moeite om ook alleen maar uit tezoeken wat het is.:
@ TBLT
Om nog even terug te komen op je bericht.
Die advertenties zijn allemaal zo vaag. Had dus 1 gevonden deze die wel specs erbij had staan.
Ook hier vermelden ze weer dat buffer & pre amp. Zal ook deze wel even mailen..
Daarnaast zou een 'Gain=0dB' hebben? Dus hij voegt niks toe?
Ook opvallend is: input voltage:AC12V
en: Power: 10W
want volges mij verbruikt het alleen maar stroom, en voegt niets maar dan ook niets toe....
Gebruik zelf de TA-2020 van Arjen Helder. http://www.ebay.com/itm/M...fiers&hash=item3cbcf28b48:
[...]
Oké dus je hebt zelf 12Ah gemaakt m.b.v. parallelschakeling, interessant.
Is iets duurder, maar wel een hele goed amp. Alles is wat ruimer berekend, klinkt rustig in balans en volume is voor mij ruim voldoende (bij gebruik Ipod). Een gemodde TA-2024 blijf ik een slechte keus vinden. Het geluid raakt vervormd en de versterker klipt wat dus kan eindigen in kapotte speakers. Dit is te voorkomen door te luisteren naar het geluid. Heb het klippen al eerder aangekaart een aantal pagina's terug.
Wie vraagt wordt geholpen
1) het is natuurlijk ook meer bedoeld als gadget.
2) ik heb, zoals eerder te lezen valt, veel tijd besteed in een led schakeling. Deze heeft een groter ingangssignaal nodig om de led's fel genoeg te laten branden. Dus met deze setup kan ik het dus wel gebruiken.
*dus het moet wel echt versterken en niet een of andere buffer zijn..
Die kon ik niet vinden via eBay, bedankt voor de link!
Het word denk ik die van Arjen.. of eventueel deze.. vanwege de kantenklare connectoren.
Die heb ik ook nog:
[...]
Die kon ik niet vinden via eBay, bedankt voor de link!
De connectoren zijn onwijs handig. Kan alles eenvoudig aansluiten en het scheelt het solderen van een dc plug, cinch aansluitingen, potmeter en natuurlijk de kosten van deze onderdelen. Enige nadeel is dat de volume knop wat lastig is om bij te komen als je hem verwerkt in de kist. Er zijn verlengstukjes die je over de huidige knop kan schuiven zodat je alleen nog een gat hoeft te boren in je kist.
Wie vraagt wordt geholpen
Dan ga ik die TA2020 maar eens bestellen, die potmeter kijk ik wel even naar. Ik denk ik de versterker dan maar direct achter het bedieningspaneel plaats. Ik heb trouwens dit volume-knopje besteld:
[...]
Die heb ik ook nog
Dat is een mooi knopje ervoor! Wel foto's van het project plaatsen he:
[...]
Dan ga ik die TA2020 maar eens bestellen, die potmeter kijk ik wel even naar. Ik denk ik de versterker dan maar direct achter het bedieningspaneel plaats. Ik heb trouwens dit volume-knopje besteld
Wie vraagt wordt geholpen
Zoo, alle onderdelen voor mijn kist zijn besteld 103 euros!!
Ik heb;
12V 7,2Ah gel-accu
druppellader
TA2020 met connectors en knopje
Benodigdheden KratSafe 2.1 (incl. behuizing)
Noppenschuim
230V aansluiting
bekabeling
Speakers, hout, soldeergerei en isolatietape heb ik nog liggen, mis ik verder nog iets??
En natuurlijk ga ik foto's posten als ik ga bouwen
Ik heb;12V 7,2Ah gel-accu
druppellader
TA2020 met connectors en knopje
Benodigdheden KratSafe 2.1 (incl. behuizing)
Noppenschuim
230V aansluiting
bekabeling
Speakers, hout, soldeergerei en isolatietape heb ik nog liggen, mis ik verder nog iets??
En natuurlijk ga ik foto's posten als ik ga bouwen
[ Voor 3% gewijzigd door E.Otten op 31-10-2011 21:53 ]
:strip_icc():strip_exif()/u/412857/rsz_jfdnio.jpg?f=community)
Je kan gaan bouwen als je alles binnen hebt, maar om optimaal gebruik te maken van de kratsafe zou ik nog een netvoeding aanschaffen, of heb je die al?:
Zoo, alle onderdelen voor mijn kist zijn besteld 103 euros!!
12V 7,2Ah gel-accu
druppellader
TA2020 met connectors en knopje
Benodigdheden KratSafe 2.1 (incl. behuizing)
Noppenschuim
230V aansluiting
bekabeling
Speakers, hout, soldeergerei en isolatietape heb ik nog liggen, mis ik verder nog iets??
En natuurlijk ga ik foto's posten als ik ga bouwen
Veel succes en plezier met bouwen
[ Voor 3% gewijzigd door HaNS1443 op 31-10-2011 21:59 ]
Nee die heb ik nog niet, ik heb gezocht waarom die 12V voeding optioneel is maar kon niks vinden. Wat is het voordeel ervan?
Om m'n kist echt een bruut uiterlijk te geven heb ik het volgende gevonden, echter nog niet besteld;
8 x Grote balhoek 1,5mm dik, radius 2, Penn Elcom € 6,00
2 x Opbouwslot met slotoog, Penn Elcom € 2,70
2 x Scharnier met ingeklonken pen, Penn Elcom € 1,80
1 x Frontplaat 1 HE, ventilatie € 2,95
1 x Frontplaat 1 HE € 2,15
2 x Grote speakergreep € 11,00
Subtotaal: € 26,60
Verzenkosten: €2,50
TOTAAL: €29,10
PS: Ik heb extra dure handgrepen genomen om boven 25 euro uit te komen, daaronder is het 12,50 verzendkosten
Als je het over structuurverf hebt, dat doe met een blokkwast of een (structuur)roller
In mijn vorige post staan van die hoekstukken, zoek eens op google/eBay naar "flightcase hoek" of "flightcase corner" Persoonlijk vindt ik die wel vet
Allemaal laagjes hout is vaak triplex of multiplex, volgens mij word MDF aangeraden vanwege het feit dat MDF veel minder meetrilt dan ander hout..
Verwijderd
[...]
Allemaal laagjes hout is vaak triplex of multiplex, volgens mij word MDF aangeraden vanwege het feit dat MDF veel minder meetrilt dan ander hout..
[/quote]
tja dat mdf trilt misschien niet mee, maar zuigt veel meer de verf op dan idd triplex dat was het.
en mdf is veeeel zwaarder kwa gewicht, en die kist van mij word 90 cm hoog en 60 cm breed.
het word geen normaal kistje maar echt een grote jongen
Allemaal laagjes hout is vaak triplex of multiplex, volgens mij word MDF aangeraden vanwege het feit dat MDF veel minder meetrilt dan ander hout..
[/quote]
tja dat mdf trilt misschien niet mee, maar zuigt veel meer de verf op dan idd triplex dat was het.
en mdf is veeeel zwaarder kwa gewicht, en die kist van mij word 90 cm hoog en 60 cm breed.
het word geen normaal kistje maar echt een grote jongen
Dat is uiteraard waar, wat ik voor mijn eigen kist overweeg is om fineer aan de buitenkant op mijn MDF te doen, of dun watervast hardboard/triplex en dan verven:
[...]
tja dat mdf trilt misschien niet mee, maar zuigt veel meer de verf op dan idd triplex dat was het.
en mdf is veeeel zwaarder kwa gewicht, en die kist van mij word 90 cm hoog en 60 cm breed.
het word geen normaal kistje maar echt een grote jongen
Dat ziet er inderdaad strak uit, maar ik heb al genoeg geld uitgegeven aan apparatuur, ik verf/olie m'n kistje wel
[ Voor 28% gewijzigd door E.Otten op 01-11-2011 20:17 ]
Verwijderd

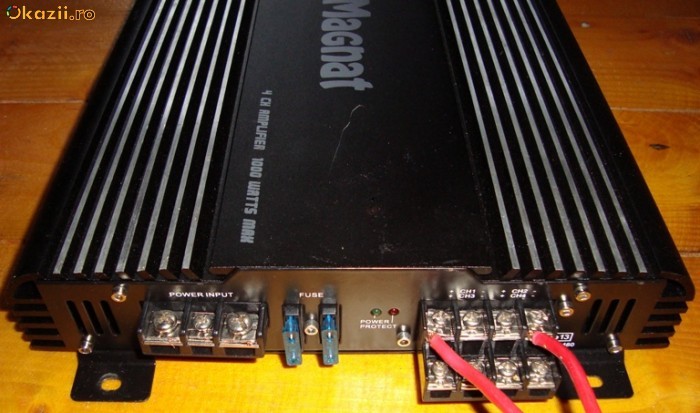

Ik heb mijn antwoord gevonden op blz. 80 van deze pdf.
http://www2.magnat.de/ima...oad/Ultra_4000_Manual.pdf
Toch bedankt
Nice dit is mooi spul. Heb het zelf ook wel es gebruikt maar dan de ebay versie in het wit ;p
Gaat vast mooi worden
Verwijderd
thnx krijg het waarschijnlijk don. of vrijdag binnen:
[...]
Nice dit is mooi spul. Heb het zelf ook wel es gebruikt maar dan de ebay versie in het wit ;p
Gaat vast mooi worden
:strip_icc():strip_exif()/u/159609/caffeine_is_the_shit_60x60.shkl.jpg?f=community)
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Oeeh!!! dat ziet er vet uit!
Hieronder trouwens een snelle schets in google sketchup voor mijn kist:
Het groene is een scharnierbaar deksel dat het bedieningspaneel bedekt als het omhoog geklapt zit
Die groenedeksel is ook echt de bovenkant? Of zit er nog een plank onder die alles goed afdicht?:
[...]
Oeeh!!! dat ziet er vet uit!
Hieronder trouwens een snelle schets in google sketchup voor mijn kist:....
Hoe ga je dan schuiven over die volume knop e.d.?
Eronder komt nog een plank die de klankkast scheidt van de elektronica. Het feit dat de volumeknop in de weg zit realiseer ik me nu ook.. misschien toch iets anders bedenken dan:
[...]
Die groenedeksel is ook echt de bovenkant? Of zit er nog een plank onder die alles goed afdicht?
Hoe ga je dan schuiven over die volume knop e.d.?
nice
kan je misschien nog een filmpje maken met hardcore/hardstyle?
dat zal ook wel een flinke bass geven.
The only thing you need; a jar of "Elbow Grease" (TM) ! Apply it liberally and it will make any job a breeze.
Meedenken is soms wel handig:
[...]
Eronder komt nog een plank die de klankkast scheidt van de elektronica. Het feit dat de volumeknop in de weg zit realiseer ik me nu ook.. misschien toch iets anders bedenken dan
Goed nieuw is iig dat je wel een dichte kast hebt, schrok al xD.
Ff creatief met paint ivp sketchup.
zit een bepaalde hoek in die deksel. als hij onder mooi aansluit (dus bediening zichtbaar) dan zou er boven een kier zitten. (daarom zou hij door die kier ook langs de volume knop kunnen)
Dez moet je dan wel weer op een of andere manier dicht krijgen.
2e plaatje is die kier met een extra deksel. 3e schanierpunt en dan dicht schuiven.
Tis maar een idee
Ja dat kan wel, met een tweede "klepje" maakt het wel een stuk makkelijker, maar je hebt me aan het denken gezet. Ik heb het volgende bedacht:
Verwijderd
nou ik houd eigenlijk niet echt van hardcore/hardstyle en het probleem daarvan is is dat het klappen van bass geeft en niet echt langdurig onder de 20 hertz...:
[...]
nice
kan je misschien nog een filmpje maken met hardcore/hardstyle?
dat zal ook wel een flinke bass geven.
maar een vriend van me poste vanmiddag een nieuw nummer van een of andere kerel van amerika het is niet echt een goed nummer maar de bass die erin zit is zo ongelofelijk ziek gewoon. ik luisterde het dus vanmiddag met mn beats by dre studio, en ik zette hem iets over de helft van mn mac vermogen en mn hele oren trilde echt als een gek, NIET NORMAAL. dus ga morgen middag ff een filmpje posten met mn hele setupje want op dit oude filmpje zie je eigenlijk alleen het glas met water als een gek tekeer gaan....
jullie horen morgen van me.
Een tweede scharnier zoals door jou getekend werkt nog steeds niet, alleen als je een van de scharnieren omhoog kan klappen heb je er pas iets aan:
Ja dat kan wel, met een tweede "klepje" maakt het wel een stuk makkelijker, maar je hebt me aan het denken gezet. Ik heb het volgende bedacht:
[afbeelding]
Volgens mij moet het zo gaan, als je de deksel bijna 180 graden kan draaien het draaipunt in het midden moet het werken maar ik weet niet of je daarvoor genoeg ruimte hebt:
[...]
Hoe ga je dan schuiven over die volume knop e.d.?
Maar waarom eigenlijk niet gewoon een "grote" deksel met bv twee scharnieren
[ Voor 29% gewijzigd door HaNS1443 op 04-11-2011 15:24 ]
Ooh, ja dat klopt, als de rechter scharnier omhoog én omlaag kan, dan werkt het wel. Dat bedoelde ik ook, zo dus:
Niet te optimistisch hee!
Je hebt inderdaad wel gelijk dat er een handvat aan moet, of een klein gat waarmee je met één vinger het deksel optilt.
Ik heb vandaag een hoop onderdelen binnen gekregen waaronder de componenten voor mijn HKS 2.1. Ik kwam er alleen achter dat het schakeldraad wat ik besteld heb wel erg dun is. Dus ik heb het nog eens opgezocht op conrad; het is 0,08mm met een nominale spanning 100V en nominale stroom 0,5A. Samengevat: dit draad is niet geschikt omdat mijn TA2020 tot wel 4A kan vragen.
Of zie ik dit verkeerd?
Of zie ik dit verkeerd?
Verwijderd
echt heel klote, vanmiddag is dus mijn bestelling carbon binnen gekomen. voor op mn versterkers(zit er nu half op ziet er wel grappig uit) maar vanmiddag toen ik alle spullen aan het voor bereiden was had ik mijn half opengemaakte versterker op tafel liggen en hij valt....
een aantal componenten stonden scheef 1tje is er helemaal uit gebroken en een ander ding is ingedeukt
hier een foto
maarja ga morgen ff dat carbon erop zetten dan laat ik t wel even zien
hopelijk kan ik hem nog repareren of me vader die heeft veeeel meer ervaring met solderen en die zooi
en anders moet ik de componenten los bestellen en gewoon nieuwe componenten erop solderen
een aantal componenten stonden scheef 1tje is er helemaal uit gebroken en een ander ding is ingedeukt
hier een foto
maarja ga morgen ff dat carbon erop zetten dan laat ik t wel even zien
hopelijk kan ik hem nog repareren of me vader die heeft veeeel meer ervaring met solderen en die zooi
en anders moet ik de componenten los bestellen en gewoon nieuwe componenten erop solderen
Zonde om een krat radio te bestellen! Het maken is helemaal niet moeilijk en de minimale kosten zijn wel erg hoog. Het is ook veel leuker om een eigen creatie te horen
Wie vraagt wordt geholpen
Verwijderd
Ik heb 12 volt 4 amp netvoeding nodig:
Ik ben neebie en vroeg me af of deze voeding oke is:
http://doehetzelfaudio.nl...en/14-14v-4a-voeding.html
Ik heb alleen dit product nog nodig en ontwerp voor mijn kistradio en dan kan ik aan de slag
Ik ben neebie en vroeg me af of deze voeding oke is:
http://doehetzelfaudio.nl...en/14-14v-4a-voeding.html
Ik heb alleen dit product nog nodig en ontwerp voor mijn kistradio en dan kan ik aan de slag
weet niet wat voor versterker je gebruikt, maar erstaat rechts gewoon dat ie voor ta2024 te gebruiken is
@alie480 Dat carbon ziet er wel strak uit zeg! goed werk
ff een vraagje aan mensen die een KratSafe 2.1 gemaakt hebben, wat doet R4 in het schema??
Want die komt niet terug in de bestellijst
ff een vraagje aan mensen die een KratSafe 2.1 gemaakt hebben, wat doet R4 in het schema??
Want die komt niet terug in de bestellijst
[ Voor 22% gewijzigd door E.Otten op 07-11-2011 15:57 ]
:strip_exif()/u/128244/crop58a41b17f1ab6_cropped.gif?f=community)
Helemaal niks:
@alie480 Dat carbon ziet er wel strak uit zeg! goed werk
ff een vraagje aan mensen die een KratSafe 2.1 gemaakt hebben, wat doet R4 in het schema??
Want die komt niet terug in de bestellijst
[afbeelding]
. Is gewoon een directe verbinding. Lijkt erop dat de tekenaar van dat schema vergeten is R4 weg te halen.
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
/u/366179/ReMark%2520Deluxe%2520logo%2520Klein.png?f=community)
Iemand goede ideeen voor een (klein) 3Wat versterkertje, met daaraan 2 speakertjes?
Om even ergens in te modden
Om even ergens in te modden
Techjunk & gadgetfreak
Verwijderd
Ik wil je niet ontmoedigen, maar dit zijn toch zaken waar je prima zelf over na kan denken? Tape, tyraps, lijm of touw in combinatie met kleine gaatjes in de binnenkant van de krat vastknopen?
Is er de laatste tijd al iemand geweest die met de kant en klare ta2024 bezig is geweest? ala:
http://www.ebay.com/itm/2...519b972647#ht_4968wt_1163
Prijsverschil is de laatste tijd in vergelijking tot een groene ta2024 niet meer noemenswaardig, maar kan mij herinneren dat het verschil in kwaliteit en verbruik wel aanzienlijk waren. Heeft iemand hier recente cijfers over?
Is er de laatste tijd al iemand geweest die met de kant en klare ta2024 bezig is geweest? ala:
http://www.ebay.com/itm/2...519b972647#ht_4968wt_1163
Prijsverschil is de laatste tijd in vergelijking tot een groene ta2024 niet meer noemenswaardig, maar kan mij herinneren dat het verschil in kwaliteit en verbruik wel aanzienlijk waren. Heeft iemand hier recente cijfers over?
Dat dacht ik inderdaad ook, maar je weet maar nooit hè. Bedankt:
[...]
Helemaal niks
Verwijderd
Umh ja maar ik gebruik twee ra2024 versterkers:
weet niet wat voor versterker je gebruikt, maar erstaat rechts gewoon dat ie voor ta2024 te gebruiken is
Vandaar mijn vraag
:strip_icc():strip_exif()/u/429979/crop60156dc6e8beb.jpeg?f=community)
Enkele weken geleden besloot ik om ook eens een poging te wagen om een leuke kistradio te maken, geïnspireerd door de vele knutselaars op dit forum.
De eisen waren: goed geluid, leuk uiterlijk en volledig draadloos (zowel voor de stroomvoorziening als de audio). Ik koos voor een standaard 2024 versterker (via Arjen Helder in China), MTX speakers en een Logitech Bluetooth receiver (ontdaan van zijn behuizing). Een kratsafe wilde ik eerst ook inbouwen, samen met een voeding en lader, maar dit werd te zwaar/volumineus en de kratsafe was/is niet op voorraad.
Om de bluetooth receiver te voeden heb ik een DC/DC omvormer van 12 naar 5V gebruikt. De aansluitingen om de accu te laden zitten in een aansluitplaat/kom samen met een aan/uit/lafden schakelaar en een schakelaar voor de bluetooth verbinding.
Het geheel is gemaakt van MDF (kistje zat in een uur in elkaar) geverd (drie lagen grondverf, drie lagen hoogglans lak zwart en als laatste nog een spuitbus met hoogglans zwart omdat ik het geheel niet strak genoeg vond - drie weken werk - wat heb ik een hekel aan verven). Er zijn geen zichtbare schroeven. Het bodempaneel is demonteerbaar door de voeten los te schroeven.
Niet onbelangrijk: het kleine, maar zware kastje klinkt echt geweldig, behoorlijk volume, maar vooral een clean geluid.
Kistje in ruwbouw:
Kistje intern:
Kistradio gereed:
Ik ben trouwens ook backer van de 'kistradio's' van Raul Chinda:
Kickstarter kistradio
De eisen waren: goed geluid, leuk uiterlijk en volledig draadloos (zowel voor de stroomvoorziening als de audio). Ik koos voor een standaard 2024 versterker (via Arjen Helder in China), MTX speakers en een Logitech Bluetooth receiver (ontdaan van zijn behuizing). Een kratsafe wilde ik eerst ook inbouwen, samen met een voeding en lader, maar dit werd te zwaar/volumineus en de kratsafe was/is niet op voorraad.
Om de bluetooth receiver te voeden heb ik een DC/DC omvormer van 12 naar 5V gebruikt. De aansluitingen om de accu te laden zitten in een aansluitplaat/kom samen met een aan/uit/lafden schakelaar en een schakelaar voor de bluetooth verbinding.
Het geheel is gemaakt van MDF (kistje zat in een uur in elkaar) geverd (drie lagen grondverf, drie lagen hoogglans lak zwart en als laatste nog een spuitbus met hoogglans zwart omdat ik het geheel niet strak genoeg vond - drie weken werk - wat heb ik een hekel aan verven). Er zijn geen zichtbare schroeven. Het bodempaneel is demonteerbaar door de voeten los te schroeven.
Niet onbelangrijk: het kleine, maar zware kastje klinkt echt geweldig, behoorlijk volume, maar vooral een clean geluid.
Kistje in ruwbouw:
Kistje intern:
Kistradio gereed:
Ik ben trouwens ook backer van de 'kistradio's' van Raul Chinda:
Kickstarter kistradio
[ Voor 9% gewijzigd door coinman63 op 08-11-2011 14:14 ]
@coinman63 Zeker mooi compact en goed afgewerkt, mijn complimenten!
Ik heb trouwens mijn HKS 2.1 afgesoldeerd, kwam ik erachter dat ik van Conrad een Texas Instruments TL494CN heb ontvangen in plaats van de IC LM 723 DIL14. Dat wordt weer een RMA aanvragen -_-
Ik heb trouwens mijn HKS 2.1 afgesoldeerd, kwam ik erachter dat ik van Conrad een Texas Instruments TL494CN heb ontvangen in plaats van de IC LM 723 DIL14. Dat wordt weer een RMA aanvragen -_-
Handig is dat, gaat zo niet werken inderdaad..:
@coinman63 Zeker mooi compact en goed afgewerkt, mijn complimenten!
Ik heb trouwens mijn HKS 2.1 afgesoldeerd, kwam ik erachter dat ik van Conrad een Texas Instruments TL494CN heb ontvangen in plaats van de IC LM 723 DIL14. Dat wordt weer een RMA aanvragen -_-
Om bij de HKS/AccuSafe te blijven, een preview vanuit mijn kant
:
Wat je hier ziet is een display module + AccuSafe V4.0 module
[ Voor 4% gewijzigd door wesleytjuh op 08-11-2011 18:48 ]
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Verwijderd
mooi ontwerp !:
[...]
Handig is dat, gaat zo niet werken inderdaad..
Om bij de HKS/AccuSafe te blijven, een preview vanuit mijn kant
[afbeelding]
[afbeelding]
Wat je hier ziet is een display module + AccuSafe V4.0 module
Die wil ik wel in mn kist hebben
wanneer komt ie uit??
:strip_icc():strip_exif()/u/256551/crop5a78957dd471d_cropped.jpeg?f=community)
Ziet er mooi uit. Komt hier ook een MP3 en FM radio in? Dan zou je in principe alles in een display kunnen hebben. Het zou helemaal interessant worden als je er ook een bluetooth accessoire bij zou doen.:
[...]
Handig is dat, gaat zo niet werken inderdaad..
Om bij de HKS/AccuSafe te blijven, een preview vanuit mijn kant
[afbeelding]
[afbeelding]
Wat je hier ziet is een display module + AccuSafe V4.0 module
Ik zal de nieuwe functies even kort samenvatten,
De nieuwe AccuSafe werkt zoals te zien met SMD componenten en wordt nu compleet digitaal bestuurd en gebruikt geen relais meer. In plaats daarvan nu dus een Microcontroller met 3 MOSFETs. Deze kunnen 10A per stuk aan, en mocht het nodig zijn kan ik er zelfs MOSFETs op plaatsen die nog meer aan kunnen.
De oude AccuSafe kent eigenlijk maar 2 standen, of lader op de accu, voeding op de versterker OF accu op de versterker. Wanneer er een voeding aangesloten was, stond de AccuSafe altijd aan, of je dat nu wilde of niet. Verder werkt de oude AccuSafe ook met 2 schakelaars, deze met 1.
Doordat ik nu 3 MOSFETs gebruik in plaats van een relais heb ik veel meer vrijheid in hoe ik de componenten schakel. Nu kan je bijvoorbeeld gewoon de voeding aansluiten, en wanneer de versterker al aan stond, springt de AccuSafe zelf over op de voeding, zonder dat je er iets van merkt. Druk je dan op de knop, gaat de versterker uit. Stond de versterker al uit, en sluit je een voeding aan, blijft de versterker ook gewoon uit. Druk je op de knop, gaat de versterker aan, op de voeding.
Het belangrijkste aan het nieuwe design is eigenlijk dat het modulair is. Je ziet op bovenstaande plaatjes dan ook het LCD schermpje, deze kan je zo op de AccuSafe klikken en je hebt een voltmeter van je accu, voeding, en lader. Verder kan je de stroom die de versterker trekt zo zien, en hoe vol je accu nog is.
Een andere module die je erop kunt klikken is een voeding/lader. Deze neemt dan de functie over van een externe lader of voeding. Het enigste wat je dan nog moet aansluiten is een laptop voeding of iets soortgelijks, welke erg goedkoop verkrijgbaar zijn. Scheelt je weer 1 voedingsblok/lader die je mee moet nemen. Verder is deze voeding ook op spanning instelbaar, om het maximale uit je versterker te halen
.Een andere module is inderdaad een FM radio, MP3 speler en misschien zelfs wel een versterker, al valt bijna niet tegen de prijs van een TA2024 bordje op te concurreren.
Mooie van al deze modules is dat ze samen kunnen werken met de hoofdprint, en dus het LCD. De FM radio kan dus de zender op het LCD scherm laten zien, net als de MP3 speler het nummer etc etc.
Dit is dus het idee, je kan dus zelf kiezen wat je wel nodig hebt, en wat niet, en zo vrij compact een hele kistradio besturing realiseren, zo gek als je het zelf wilt.
Edit: Iets wat ik er wel even bij moet zeggen:
Momenteel is het ontwerp van de hoofdprint min of meer af, en kom ik nu bij het bestellen van het prototype en het testen daarvan aan. De planning is om begin 2012 te beginnen met leveren, dat laat dus nog even op zich wachten
.
[ Voor 4% gewijzigd door wesleytjuh op 08-11-2011 22:49 ]
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Vanaf deze versie zijn ze allemaal (machinaal) geassembleerd, en ik probeer kwa prijs dan ook niet veel boven de huidige geassembleerde versie te zitten. Over de andere modules kan ik nog niks zeggen.:
... en hoeveel gaat dat kosten?
Klinkt allemaal top trouwens!
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
:strip_icc():strip_exif()/u/241618/crop5628ac183aa12_cropped.jpeg?f=community)
Nice man! Doet me echt aan die van mij denken
Waarop/ welke kratradio heb je je ontwerp op gebaseerd?Die kratsafe met scherm en vooral de fm module lijken mij zeer chill voor mijn volgende project! Laat toch nog even op zich wachten dus dat hij nog niet te bestellen is geefft nog niet xD
:strip_icc():strip_exif()/u/235317/crop60803fce57df9_cropped.jpg?f=community)
Is het dan ook mogelijk om alle functies in 1 te hebben?:
[...]
Ik zal de nieuwe functies even kort samenvatten,
De nieuwe AccuSafe werkt zoals te zien met SMD componenten en wordt nu compleet digitaal bestuurd en gebruikt geen relais meer. In plaats daarvan nu dus een Microcontroller met 3 MOSFETs. Deze kunnen 10A per stuk aan, en mocht het nodig zijn kan ik er zelfs MOSFETs op plaatsen die nog meer aan kunnen.
De oude AccuSafe kent eigenlijk maar 2 standen, of lader op de accu, voeding op de versterker OF accu op de versterker. Wanneer er een voeding aangesloten was, stond de AccuSafe altijd aan, of je dat nu wilde of niet. Verder werkt de oude AccuSafe ook met 2 schakelaars, deze met 1.
Doordat ik nu 3 MOSFETs gebruik in plaats van een relais heb ik veel meer vrijheid in hoe ik de componenten schakel. Nu kan je bijvoorbeeld gewoon de voeding aansluiten, en wanneer de versterker al aan stond, springt de AccuSafe zelf over op de voeding, zonder dat je er iets van merkt. Druk je dan op de knop, gaat de versterker uit. Stond de versterker al uit, en sluit je een voeding aan, blijft de versterker ook gewoon uit. Druk je op de knop, gaat de versterker aan, op de voeding.
Het belangrijkste aan het nieuwe design is eigenlijk dat het modulair is. Je ziet op bovenstaande plaatjes dan ook het LCD schermpje, deze kan je zo op de AccuSafe klikken en je hebt een voltmeter van je accu, voeding, en lader. Verder kan je de stroom die de versterker trekt zo zien, en hoe vol je accu nog is.
Een andere module die je erop kunt klikken is een voeding/lader. Deze neemt dan de functie over van een externe lader of voeding. Het enigste wat je dan nog moet aansluiten is een laptop voeding of iets soortgelijks, welke erg goedkoop verkrijgbaar zijn. Scheelt je weer 1 voedingsblok/lader die je mee moet nemen. Verder is deze voeding ook op spanning instelbaar, om het maximale uit je versterker te halen
Een andere module is inderdaad een FM radio, MP3 speler en misschien zelfs wel een versterker, al valt bijna niet tegen de prijs van een TA2024 bordje op te concurreren.
Mooie van al deze modules is dat ze samen kunnen werken met de hoofdprint, en dus het LCD. De FM radio kan dus de zender op het LCD scherm laten zien, net als de MP3 speler het nummer etc etc.
Dit is dus het idee, je kan dus zelf kiezen wat je wel nodig hebt, en wat niet, en zo vrij compact een hele kistradio besturing realiseren, zo gek als je het zelf wilt.
Edit: Iets wat ik er wel even bij moet zeggen:
Momenteel is het ontwerp van de hoofdprint min of meer af, en kom ik nu bij het bestellen van het prototype en het testen daarvan aan. De planning is om begin 2012 te beginnen met leveren, dat laat dus nog even op zich wachten
Dit topic is gesloten.
