Hoeveel volt levert die accu? Je weet dat een usb poort 5 volt hoort te leveren?
Verwijderd
Het is gewoon een auto-usb-poort. Dus heb hem aangesloten op een 12 voltaccu. Het lampje van de usb-poort brand gewoon. Kan het iets te maken hebben met het 'aarden' van de jackkabel?:
[...]
Hoeveel volt levert die accu? Je weet dat een usb poort 5 volt hoort te leveren?
Gr
Ben nog steeds bezig met mijn eerste project, het geluid is al erg goed en heb sinds gister de TA2020 van Arjan Helder binnengekregen die ik wil gaan gebruiken. Volgende week ga ik deze uit testen en uiteraard op 14,6V zetten en vergelijken met de iets goedkopere Ebay TA2020 (waar ik erg over te spreken ben vanwege de eenvoud).
Verder ga ik nog een kistje maken, wat kleiner voor naar het strand. Ga hifi speakers gebruiken met subwoofer. Weet nog niet of ik de Ebay TA2020 ga gebruiken of de gemodde TA2024. Het voordeel van de TA2020 is de ingebouwde volume regeling en cinch aansluitingen, maar volgens mij is de TA2024 iets zuiniger wat ook weer interessant is.
Vanavond krijg ik het hout, kan ik een begin maken en foto's plaatsen
Verder ga ik nog een kistje maken, wat kleiner voor naar het strand. Ga hifi speakers gebruiken met subwoofer. Weet nog niet of ik de Ebay TA2020 ga gebruiken of de gemodde TA2024. Het voordeel van de TA2020 is de ingebouwde volume regeling en cinch aansluitingen, maar volgens mij is de TA2024 iets zuiniger wat ook weer interessant is.
Vanavond krijg ik het hout, kan ik een begin maken en foto's plaatsen
Wie vraagt wordt geholpen
:strip_icc():strip_exif()/u/414006/savali%2520-%2520kopie.jpg?f=community)
Heb je ook een linkje van die Ta2020 op ebay? Is hij van sure?:
Ben nog steeds bezig met mijn eerste project, het geluid is al erg goed en heb sinds gister de TA2020 van Arjan Helder binnengekregen die ik wil gaan gebruiken. Volgende week ga ik deze uit testen en uiteraard op 14,6V zetten en vergelijken met de iets goedkopere Ebay TA2020 (waar ik erg over te spreken ben vanwege de eenvoud).
Verder ga ik nog een kistje maken, wat kleiner voor naar het strand. Ga hifi speakers gebruiken met subwoofer. Weet nog niet of ik de Ebay TA2020 ga gebruiken of de gemodde TA2024. Het voordeel van de TA2020 is de ingebouwde volume regeling en cinch aansluitingen, maar volgens mij is de TA2024 iets zuiniger wat ook weer interessant is.
Vanavond krijg ik het hout, kan ik een begin maken en foto's plaatsen
Hij is niet van Sure. Is deze. Met deze hoef je geen cinch, volume regeling of voeding te solderen. Een Li-ion accu kan er ook direct op worden aangesloten. Plug and play
Wie vraagt wordt geholpen
/u/358342/crop5dfa670e90401.png?f=community)
Modded betekent dat je het volledige uitgangsvermogen van de versterker al met een zwakker ingangssignaal bereikt, maar de versterker kan dan nog altijd maar hetzelfde vermogen leveren als de ongemodde versie. Een TA2020 is trouwens ook te modden.
[ Voor 53% gewijzigd door TBTL op 15-07-2011 21:31 ]
Verwijderd
Oké bedankt voor de snelle reactie!:
[...]
Modded betekent dat je het volledige uitgangsvermogen van de versterker al met een zwakker ingangssignaal bereikt, maar de versterker kan dan nog altijd maar hetzelfde vermogen leveren als de ongemodde versie. Een TA2020 is trouwens ook te modden.
Ik had dit ook gelezen maar ik wou nog meer weten over de mod. Nu weet ik het.
/u/180096/crop5dc17ac3d5be4_cropped.png?f=community)
Ik heb net in alles in mijn kist gemonteerd... en hij werkt
. Ik had eerst mijn mp3 speler erop aangesloten. Het volume ging eerst heel zacht en de mod toepassen (Mc55 Schakelmod © ) had ook weinig nut.
Daarna heb ik de laptop gepakt en aangesloten... en dat ding maakt me toch een ongelofelijke herrie in huis
. Op 100% volume van de laptop durf ik de mod niet eens 'aan te zetten' omdat ik denk dat er dan wat sneuvelt (mijn oren bijvoorbeeld).
Nu sloot ik net mijn mp3 speler weer aan en die gaf nu wel gewoon een flink volume, toch nog maar even kijken naar alle verbindingen etc. Er moet ook nog wel het een en ander gebeuren (ik wacht nog op een schakelaar van eBay) dus ik zal later hier wel een verslag plaatsen.
. Ik had eerst mijn mp3 speler erop aangesloten. Het volume ging eerst heel zacht en de mod toepassen (Mc55 Schakelmod © ) had ook weinig nut.Daarna heb ik de laptop gepakt en aangesloten... en dat ding maakt me toch een ongelofelijke herrie in huis
. Op 100% volume van de laptop durf ik de mod niet eens 'aan te zetten' omdat ik denk dat er dan wat sneuvelt (mijn oren bijvoorbeeld).Nu sloot ik net mijn mp3 speler weer aan en die gaf nu wel gewoon een flink volume, toch nog maar even kijken naar alle verbindingen etc. Er moet ook nog wel het een en ander gebeuren (ik wacht nog op een schakelaar van eBay) dus ik zal later hier wel een verslag plaatsen.
:strip_exif()/u/128244/crop58a41b17f1ab6_cropped.gif?f=community)
Hm, je weet wat ze zeggen he
? Elektronica werkt op rook, wanneer de rook eruit is werkt het niet meer.Weet je nog waar de rook vandaan kwam? Bepaald component of de PCB zelf?
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
In auto's heb je grote veren, dus die kan ik helaas niet gebruiken
. Ik zit ook te kijken naar hifi speakers, maar dan wordt de prijs toch al snel veel hoger. Maar als je dan gaat zoeken naar ontwerpen, kom je al snel uit op of veel te dure, of veel te grote/onhandig gevormde (als in: niet handig om toe te passen in een radiokist die nog enigszins draagbaar is) behuizingen. Mijn budget voor speakers en randcomponenten (filters, e.d.) is ca. €100,-, maar het liefst minder. Als iemand geschikte ontwerpen weet hoor ik het graag.
Ik had zelf al de volgende ontwerpen gevonden:
- Deze past net in het budget, maar helaas is het topic gesloten en is er niet meer gepost hoe het eindresultaat is.
- Deze passen ruim in het budget, maar waarschijnlijk moet er dan een subwoofer bij. Daar heb ik nog geen ontwerp voor gevonden.
Ik heb dus al gezocht en ik denk dat twee boekenplankspeakers, eventueel loskoppelbaar (dus dat je ze met een mooi systeem aan elkaar monteert, met de "control-unit" er bovenop zodat je ze ook uit elkaar kan zetten) het makkelijkst zijn. Het systeem moet dan niet ten koste gaan van het design. Wat ook een optie is, zijn twee speakers met daartussen een subwoofer. De afmetingen waar ik nu ongeveer aan denk is 40x30x30, maar daar kan ik uiteraard van afwijken. Ik weet dat de kwaliteit met hifi speakers beter is, maar dat het gebruik van autospeakers makkelijker is. Ik denk toch dat ik voor hifi speakers ga, tenzij er echt goede alternatieven zijn.
Zoiets bedoel ik met een systeem op basis van boekenplankluidsprekers:
Bedankt voor je reactie
. Ik had nog helemaal niet bedacht dat ze zulke dingen ook in sommige ramen gebruiken. Ik ga er naar kijken
[ Voor 3% gewijzigd door ikke26 op 16-07-2011 13:21 ]
Hmm, wanneer ik een elco aansluit in mijn kistje zakt de spanning van de accu terug naar ~2,8 volt. Iemand een idee waar dit aan kan liggen?
Rook en gesis zijn opgelost, bleek nog door overgebleven soldeer"vet" te komen (raar dat het net zo warm wordt als een soldeerbout?):
[...]
Hm, je weet wat ze zeggen he
Weet je nog waar de rook vandaan kwam? Bepaald component of de PCB zelf?
Ander probleempje: Als ik mijn versterker via de accusafe aan de accu leg doet mijn LCD-voltmeter display het nog half, terwijl ik de drukknop niet indruk. Dit is hoe ik het heb aangesloten:
http://imageshack.us/photo/my-images/98/schakelingaccu.png/
Als ik de schakelaars op de + zet, kapt het display er dan ook mee als ik de drukknop niet indruk?
__________
EDIT: met multimeter gekeken, drukknop is kaduuk. Zo even nieuwe halen en dan kijken.
[ Voor 8% gewijzigd door Private Zaagsel op 16-07-2011 14:49 ]
S-39 vloeimiddel is de boosdoener. Op het potje staat dat je het er af kunt wassen met water, maar kan de PCB van de accusafe gewoon in water ondergedompeld worden?:
[...]
Hm, je weet wat ze zeggen he
Weet je nog waar de rook vandaan kwam? Bepaald component of de PCB zelf?
Het groene LEDje deed het net een tijdje, maar kapte er weer mee. De rode drukknop heeft nooit gewerkt, maar volgens mijn multimeter zou ie ok moeten zijn. Zou er door dat vloeimiddel een soort kortsluiting ontstaan kunnen zijn, waardoor deze het niet doen?
Ik hou al een tijdje het kratradio topic in de gaten, heb redelijke ervaring met kratradio's bouwen ben inmiddels aan mijn tweede begonnen, en ik dacht laat ik eens met een goed eerste post te beginnen. Hieronder een aantal plaatjes van het proces, voor diegene die niet weten waar de speakers komen.
Die komen uiteraard in de deksel aangezien ik mijn Bavaria krat niet wil beschadigen. Tips zijn natuurlijk welkom, verder komt er de TA2024 in met een setje speakers.
De speakers moeten kwaliteit zijn en hoeven niet zo'n super hoog wattage te hebben zoals de bekende Boschmann en al dat soort merken, natuurlijk wel een budget.
Klankkast is van MDF materiaal en heb zelf een degelijke klankkast gemaakt.
Die komen uiteraard in de deksel aangezien ik mijn Bavaria krat niet wil beschadigen. Tips zijn natuurlijk welkom, verder komt er de TA2024 in met een setje speakers.
De speakers moeten kwaliteit zijn en hoeven niet zo'n super hoog wattage te hebben zoals de bekende Boschmann en al dat soort merken, natuurlijk wel een budget.
Klankkast is van MDF materiaal en heb zelf een degelijke klankkast gemaakt.
:strip_exif()/u/96401/konijntjebovennognogkleiner.gif?f=community)
Zelf gebruik ik WinISD pro alpha, is helemaal gratis
Als handleiding kan ik je deze aanraden.
Onderaan staat wel een update in die handleiding, die is wel even van belang. Het komt er op neer dat je de T/s parameters van de drivers in deze volgorde moet invullen:
Qes, Qms, Fs, Vas, Re, Le, Sd, Xmax, Pe
Parameters die je niet hebt laat je op 0, de rest vul je niet in. Het is wel handig om de rest van de parameters na te lopen om te kijken of ze enigszins overeenkomen met de specificaties van de fabrikant. Hier vind je overigens de specs van je drivers.
Let wel, dit programma is volgens mij voornamelijk gericht op woofer/subwoofer systemen. Jou drivers zijn dat niet echt. Onder de 100Hz moet je er niet teveel van verwachten denk ik.
edit: focal zelf raad overigens een sealed systeem van 30L aan.
Edit2: Vergeet WinISD maar, valt niets nuttigs uit te halen met die speakers. Dat ligt er denk ik vooral aan de het op subwoofers gericht is.
Ik heb ook mijn sterke twijfels of een sealed kist niet ook gewoon het handigst is voor jou. Relfex is leuk bij een subwoofer, dat is dit niet.
[ Voor 11% gewijzigd door Aapenootjes op 16-07-2011 16:55 ]
Tnx. De parameters had ik inmiddels al gevonden, stonden idd gewoon op de site:
[...]
Zelf gebruik ik WinISD pro alpha, is helemaal gratis
Als handleiding kan ik je deze aanraden.
Let wel, dit programma is volgens mij voornamelijk gericht op woofer/subwoofer systemen. Jou drivers zijn dat niet echt. Onder de 100Hz moet je er niet teveel van verwachten denk ik.
edit: focal zelf raad overigens een sealed systeem van 30L aan.
Ga dat programma zeker downloaden en vanavond bestuderen.
Kijk wel even of het volume van de kast overeenkomt met 2x 30L (2 autodeuren dus moet x2 lijkt me)Mijn box komt naar alle waarschijnlijkheid in de buurt van de 28L inhoud.
Maar de hamvraag is natuurlijk, Kun je hiermee ook een baspijp/basreflex poort omvang berekenen? De diameter dus?
Want de grootte van de kast staat nagenoeg vast... kan hem 30L maken maar aangezien Focal er vanuit gaat dat ze niet in 1 kast zitten maar in 2 deuren zal het vasst 60L wezen.
EDIT: oké duidelijk. Zoek ik ff verder naar een programma die die diameter kan bepalen. Bassreflex pijp is een uitdaging opzich die ik wel aan wil gaan. Mede omdat het zo vet staat als er licht uitkomt
[ Voor 8% gewijzigd door Jasperv6 op 16-07-2011 17:02 ]
Diameter kan wel aardig groot worden bij mij, is wel ruimte voor. Maar staat in dit ontwerp het mooist als er 1 basreflex in zit
Blijft die 5cm dan groot genoeg voor beide? Je zal iets met lengte moeten doen dan zeker..
Toch maar even dat programma downloaden en zien wat eruit komt of weet iemand een andere simulatie?
Hoe kom ik anders achter die group delay & max cone excursion?
Een gevoeligheid van 87.93 dB/W/m?, dacht altijd dat je moest letten op sensitivity 92 dB (bovenin die tabel)
En ja wat is hard xd. Blijft gewoon voor in de kamer, volume zal niet vaak vol opengaan dan..
Om een dik feest te bouwen met deze speakers zal dan niet gaan maar daar zijn ze in 1e instantie (nu nog) even niet voor bedoeld
*EDIT; nogmaals even vermelden dat dit een zo genoemde semi-zelfbouw gaat worden. Op basis van een Thodio XC. Schijnt heel mooi geluid te geven met óf deze focals of Deze
Persoonlijk lijken me de focals beter, horen is wat moeilijk bij die audiosystem..
Blijft die 5cm dan groot genoeg voor beide? Je zal iets met lengte moeten doen dan zeker..
Toch maar even dat programma downloaden en zien wat eruit komt of weet iemand een andere simulatie?
Hoe kom ik anders achter die group delay & max cone excursion?
Een gevoeligheid van 87.93 dB/W/m?, dacht altijd dat je moest letten op sensitivity 92 dB (bovenin die tabel)
En ja wat is hard xd. Blijft gewoon voor in de kamer, volume zal niet vaak vol opengaan dan..
Om een dik feest te bouwen met deze speakers zal dan niet gaan maar daar zijn ze in 1e instantie (nu nog) even niet voor bedoeld
*EDIT; nogmaals even vermelden dat dit een zo genoemde semi-zelfbouw gaat worden. Op basis van een Thodio XC. Schijnt heel mooi geluid te geven met óf deze focals of Deze
Persoonlijk lijken me de focals beter, horen is wat moeilijk bij die audiosystem..
[ Voor 17% gewijzigd door Jasperv6 op 16-07-2011 17:36 ]
Die 87.93 dB/W/m zit waarschijnlijk een heel stuk dichter bij de waarheid
Ik heb ook nog wat geklooid in WinISD beta (de non pro, mist nogal wat belangrijke functies). Die kan er wel iets bruikbaarders van maken. Daarmee kom ik toch ook op 65L sealed uit. Voor een vented kom ik rond de 80L uit getuned op 45Hz. Een port diameter van 10cm moet dan ongeveer 7.2 lang zijn. 5cm voor beide drivers is te klein. Van de reflex kast is de group delay wel om ziek van te worden
Maar je kast word maar 28L? Dat is wel klein, het zal ook de lengte die je poort moet zijn beïnvloeden, let daar op Edit2: de kast opvullen met het juiste isolatie materiaal helpt mogelijk wel weer
Edit, ik lees je edit net. Ik moet wel zeggen dat ik ook nog een amateur ben hoor. Ik heb toevallig de laatste weken héél veel met WinISD zitten spelen voor mijn eigen project (dat overigens veel te ingewikkeld aan het worden is). Als iemand uit ervaring kan zeggen dat die speakers in een bepaalde kist goed klinken is dat naar mijn mening meer waard dan een grafiekje dat word uitgepoept door een programma
Daarbij heb ik nog een vraag, weet iemand een 12v DC power supply die meer dan 24v kan leveren bij een groot vermogen? Voor de 4x100W versterker van sure zou deze misschien een goede optie zijn. Maar ik ben nog aan het kijken of er andere opties zijn waardoor ik wat meer keuze qua versterkers heb.
Het is vooral dat ik bang ben voor clipping dat ik liever een zwaardere versterker heb.
Ik heb ook nog wat geklooid in WinISD beta (de non pro, mist nogal wat belangrijke functies). Die kan er wel iets bruikbaarders van maken. Daarmee kom ik toch ook op 65L sealed uit. Voor een vented kom ik rond de 80L uit getuned op 45Hz. Een port diameter van 10cm moet dan ongeveer 7.2 lang zijn. 5cm voor beide drivers is te klein. Van de reflex kast is de group delay wel om ziek van te worden
Maar je kast word maar 28L? Dat is wel klein, het zal ook de lengte die je poort moet zijn beïnvloeden, let daar op
Edit2: de kast opvullen met het juiste isolatie materiaal helpt mogelijk wel weer Edit, ik lees je edit net. Ik moet wel zeggen dat ik ook nog een amateur ben hoor. Ik heb toevallig de laatste weken héél veel met WinISD zitten spelen voor mijn eigen project (dat overigens veel te ingewikkeld aan het worden is
). Als iemand uit ervaring kan zeggen dat die speakers in een bepaalde kist goed klinken is dat naar mijn mening meer waard dan een grafiekje dat word uitgepoept door een programma Daarbij heb ik nog een vraag, weet iemand een 12v DC power supply die meer dan 24v kan leveren bij een groot vermogen? Voor de 4x100W versterker van sure zou deze misschien een goede optie zijn. Maar ik ben nog aan het kijken of er andere opties zijn waardoor ik wat meer keuze qua versterkers heb.
Het is vooral dat ik bang ben voor clipping dat ik liever een zwaardere versterker heb.
[ Voor 45% gewijzigd door Aapenootjes op 16-07-2011 18:09 ]
:strip_icc():strip_exif()/u/312686/crop5db9dd7f5c9f3.jpeg?f=community)
:strip_icc():strip_exif()/u/238044/No_Bullshit.jpg?f=community)
Iemand? Zodra ik een elco aansluit (parallel aan de accu) zakt de spanning meteen terug en stopt de boel er dus mee. Ik denk dat de accu in de beveiliging schiet oid want als ik de elco weg haal moet ik de accu eerst weer uit- en aanzetten. Helaas heb ik ook geen andere elco liggen om mee te testen. Aan de buitenkant van de elco is niks te zien wat kan duiden op een defect, maar dat wil natuurlijk niet alles zeggen...:
Hmm, wanneer ik een elco aansluit in mijn kistje zakt de spanning van de accu terug naar ~2,8 volt. Iemand een idee waar dit aan kan liggen?
Wat een verhaal, hier kun je wat mee:
Die 87.93 dB/W/m zit waarschijnlijk een heel stuk dichter bij de waarheid
Ik heb ook nog wat geklooid in WinISD beta (de non pro, mist nogal wat belangrijke functies). Die kan er wel iets bruikbaarders van maken. Daarmee kom ik toch ook op 65L sealed uit. Voor een vented kom ik rond de 80L uit getuned op 45Hz. Een port diameter van 10cm moet dan ongeveer 7.2 lang zijn. 5cm voor beide drivers is te klein. Van de reflex kast is de group delay wel om ziek van te worden
Maar je kast word maar 28L? Dat is wel klein, het zal ook de lengte die je poort moet zijn beïnvloeden, let daar op
Edit, ik lees je edit net. Ik moet wel zeggen dat ik ook nog een amateur ben hoor. Ik heb toevallig de laatste weken héél veel met WinISD zitten spelen voor mijn eigen project (dat overigens veel te ingewikkeld aan het worden is
Zelf even de parameters naberekend. Kwam m.b.v. ajdesigner.com calculator op
V: 32L
Fb: 87,90Hz
F3: 68,50
Ql: 1,02
Dus die 30L aangeraden door focal klopt wel aardig en dat x2 komt wel op 65L
Echter hou ik het waarschijnlijk op de volgende maten v/d kist:+/- 230 x 430 x 250 (mm) en dikte denk ik 18mm hardhout.
Dit komt op een volume van 24,7netto maar bruto (binnen volume) zelfs 16,4 L.... Tsja isolatie materiaal dan maar. Wat is aan te raden? glaswol, schuim of oudkussen?
Verhaal dat iets te ingewikkeld wordt ken ik wel vaker.. komt bij mij ook veel voor. Of te goed willen denken enz. xD
Begon met een simpele kratradio voor op me kamer. Nu met strak design (wat ik overgens nog moet maken.. hell of a job
), parameters, led knipper schakeling en kijk naar verschillende versterkers..Ga toch maar weer naar simpel: Focal of audiosystem + Ta2024 waars. + ledschakeling + voedingschakeling (af)
Gaaf
Heb je hier wel specificatie's met de bijbehorende parameters dan? Gewoon gekocht bij een dealer?Punt is dat ik in Friesland woon en ik eerst es een dagje naar de dealer in assen moet voor deze speakers. Focals vanochtend geluisterd en dat klink ook al super (zonder goeie geluidskast..)
Heb je ook een foto van dat project? Mag ook per Dm
Op 12V zal er zo'n 15W per kanaal over blijven, net zoals bij een TA2024
, dit is theoretisch het maximale vermogen voor deze spanning. 400W zal er sowieso nooit getrokken worden, gemiddeld zal de stroom nog een stuk lager zitten. Toch zul je best een flinke accu nodig hebben om deze versterker te kunnen voorzien bij 24V, niet alleen fijner voor je accu, maar ook voor je speelduur
.Yup, de elco zal even een stroom trekken die veel hoger is dan het accupack kan leveren(zoals ik eerder al in dit topic zei: deze accupacks kunnen echt geen hoge stroom leveren). De interne beveiliging zal in beveiliging gaan tegen de te hoge stroom en te lage spanning als resultaat.
Het beste los je dit op door een weerstand in serie met de elco te zetten, hiermee zorg je ervoor dat de elco langzamer wordt opgeladen, waardoor de accupack wel de stroom kan leveren. De juiste waarde kan ik je zo niet vertellen, zul je even moeten opzoeken of gewoon testen.
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Misschien, al kan een auto accu redelijk wat piekstroom leveren. Met die Li-ion's zou ik het ook niet durven
Mogelijk plaats ik ook meerdere accu's parallel, het lijkt mij dat de stroom dan verdeelt word over de accu's? Of ik plaats meerdere accu's serieel, zelfde effect alleen dan zonder converter. Nadeel is daarmee dat mijn keuzes qua accu's sterk beperkt worden.Het is wel mijn bedoeling om de versterker van minimaal 24v te voorzien. Anders zou de 4x100W versterker nul meerwaarde hebben boven de andere versterkers.
Inderdaad, de stroomvoorziening en daarmee de accu word voor mij dan ook absoluut een belangrijk onderdeel. De pieken wil ik uiteraard voor een groot deel op vangen met behulp van elco's.:
[...]
Op 12V zal er zo'n 15W per kanaal over blijven, net zoals bij een TA2024
Toch zul je best een flinke accu nodig hebben om deze versterker te kunnen voorzien bij 24V, niet alleen fijner voor je accu, maar ook voor je speelduur

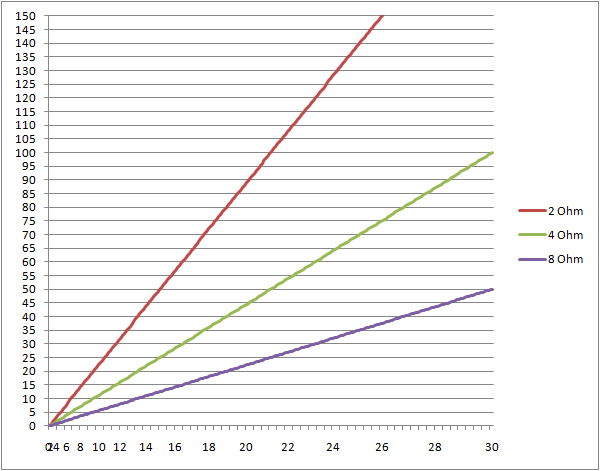

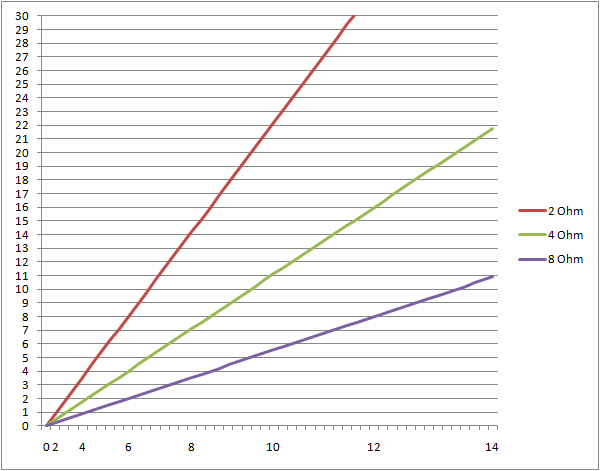

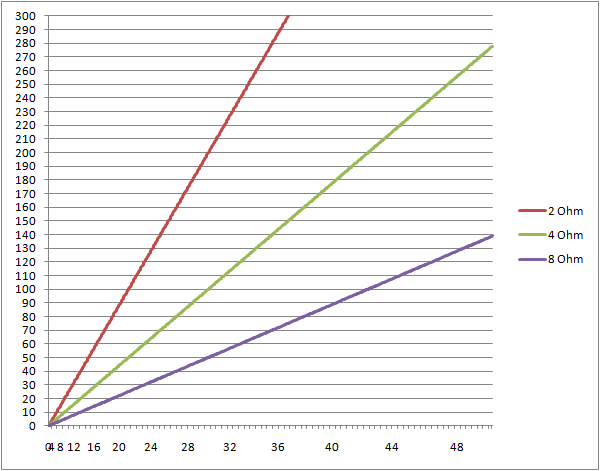

Ik heb overigens even wat grafiekjes in elkaar geflanst waarin je het maximale vermogen naar de ingangsspanning kunt aflezen. Horizontale as is ingangsspanning, verticale is het maximale vermogen (RMS, althans, als het goed is). Let er ook even op dat de horizontale as niet lineair is
Het enige verschil tussen de grafiekjes is de maximale ingangsspanning, op de grafiek tot 50v kun je 12v niet echt lekker aflezen
 |  |  |
De formule die ik gebruikte is trouwens "P = (V / 3)^2 / R" en dat maal 4 vanwege het bruggen. P is vermogen, V de voedingsspanning en R de weerstand van de speaker. Het klopt niet 100% aangezien je normaal 3 moet delen door 2 maal de wortel van 2. Je hebt echter altijd wat verlies.
Overigens heb ik 2 Ohm alleen ter illustratie toegevoegd. De meeste versterkers die hier voor bij komen kunnen een dergelijke belasting helemaal niet aan. Al is het bij sommige versterkers misschien mogelijk om ze parallel aan te sluiten, zie ook wikipedia. Daarmee zou het wel mogelijk zijn om 2 Ohm speakers aan te sturen. Niet direct nuttig voor mezelf aangezien ik 8 ohm speakers ga gebruiken. Ik vraag me wel af wat het effect ervan zou zijn op de THD+N niveaus.
Dat gaat inderdaad niet genoeg zijn ben ik bang, hehe. Misschien 10 stuks parallel zetten
?Ik ben bang dat je kortsluiting oid hebt gemaakt met het S-39. Dat spul wordt gebruikt voor het grove werk, door loodgieters bv. Je zult ook zien dat al je verbinden over een paar weken flink gaan roesten door het S39. Even zo veel mogelijk afspoelen dus nu het nog kan, de PCB kan hier gewoon tegen, wel even goed droogmaken voordat je er weer spanning op zet.
Voor elektronica zou ik je toch gewoon goede soldeertin aanraden
. Liever het wat duurdere merk, dit scheelt echt een hoop. En als je het in een grote rol koopt, valt de prijs per gram nog eens mee ook, kan je je hele leven nog gebruiken. Stuur me anders eens een DM, misschien kan je ik je de onderdelen die gevoelig voor kortsluiting zijn tegen kostprijs even na sturen. Check wel eerst je PCB, het zou kunnen dat door kortsluiting er een paar baantjes gesmolten zijn.
[ Voor 7% gewijzigd door wesleytjuh op 17-07-2011 12:31 ]
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Ok, bedankt. Ik heb net op internet zitten zoeken en ik zie dat dit een veel voorkomend probleem is bij allerlei toepassingen. Het probleem met een weerstand achter de elco is dat ook de ontlaad stroom wordt beperkt en je zo dus het effect van de elco teniet kunt doen met een verkeerde weerstand. Een NTC is een veelgebruikte oplossing maar die heb ik natuurlijk weer niet liggen. Ik zal vanmiddag wel wat gaan testen en kijken of ik het aan de praat krijg.Wel raar dat ik de eerste ben met dit probleem terwijl er toch al flink wat mensen zijn die een zelfde li-ion accupack hebben.
Edit: Toevallig een idee bij welke maximale stroomsterkte de interne beveiliging ingrijpt?
[ Voor 3% gewijzigd door Snippo op 17-07-2011 13:09 ]
Dat is waar.. zijn versterker is toch een ander verhaal dan de TA2020 op 14,6V.
Heb hier ook de Li-ion en zal binnenkort even testen met 4700uF wat de accu doet.:
[...]
Ok, bedankt. Ik heb net op internet zitten zoeken en ik zie dat dit een veel voorkomend probleem is bij allerlei toepassingen. Het probleem met een weerstand achter de elco is dat ook de ontlaad stroom wordt beperkt en je zo dus het effect van de elco teniet kunt doen met een verkeerde weerstand. Een NTC is een veelgebruikte oplossing maar die heb ik natuurlijk weer niet liggen. Ik zal vanmiddag wel wat gaan testen en kijken of ik het aan de praat krijg.Wel raar dat ik de eerste ben met dit probleem terwijl er toch al flink wat mensen zijn die een zelfde li-ion accupack hebben.
Edit: Toevallig een idee bij welke maximale stroomsterkte de interne beveiliging ingrijpt?
[ Voor 68% gewijzigd door Auxilium op 17-07-2011 13:10 ]
Wie vraagt wordt geholpen
Zo'n NTC zou inderdaad kunnen ja, die kosten ook niet zoveel:
[...]
Ok, bedankt. Ik heb net op internet zitten zoeken en ik zie dat dit een veel voorkomend probleem is bij allerlei toepassingen. Het probleem met een weerstand achter de elco is dat ook de ontlaad stroom wordt beperkt en je zo dus het effect van de elco teniet kunt doen met een verkeerde weerstand. Een NTC is een veelgebruikte oplossing maar die heb ik natuurlijk weer niet liggen. Ik zal vanmiddag wel wat gaan testen en kijken of ik het aan de praat krijg.Wel raar dat ik de eerste ben met dit probleem terwijl er toch al flink wat mensen zijn die een zelfde li-ion accupack hebben.
Edit: Toevallig een idee bij welke maximale stroomsterkte de interne beveiliging ingrijpt?
. Opzich moet het wel kunnen met zo'n weerstand, je kunt natuurlijk ook de versterker op de elco aansluiten, en de elco op de accu met een weerstand in serie. Zo wordt de weerstand alleen gebruikt bij het laden, maar niet bij het ontladen door de versterker. Enigste wat dan nog belangrijk is is dat de stroom waarmee de elco laadt hoger is dan de gemiddelde stroom die de versterker gebruikt. Aan de hand van die stroom en de capaciteit van de elco kun je dan de geschikte weerstand berekenen.
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
:strip_icc():strip_exif()/u/412857/rsz_jfdnio.jpg?f=community)
Dat is zeker een idee, noemde op de vorige pagina deze ook al
Moet toegeven, het viel niet echt op. Daarmee kan ik dan zo'n 45W de 8 Ohm speakers insturen. Dan moet ik nog opletten dat de versterker niet gaat clippen.
Ok, het werkt weer . Ik had nog een 500k potmeter liggen hier. Wanneer ik deze helemaal open draai meet ik een weerstand van ~2 Ohm. 12V / ~2 Ohm = 6A. Ik heb deze nu dus in serie aangesloten met de elco en er zijn geen opstartproblemen meer. 6A zou ook genoeg moeten zijn om de pieken van de versterker op te vangen toch? In dat geval is het ook niet echt nodig om een circuit te maken zoals jij voorstelde (dat gaat me nu toch niet lukken omdat ik de onderdelen er niet voor heb liggen en als ik iets bestel kan ik net zo goed voor een NTC gaan). Stiekem leer ik nog een hoop van een simpel kistradio'tje bouwen .
Op laag volume blijft de versterker na het uitschakelen van de accu nog ruim een seconde doorspelen, de elco doet zijn werk dus goed .
Trekt de versterker de elco trouwens voldoende leeg om er daarna veilig mee om te kunnen gaan? Niet dat ik zo met rondvliegende elco's zit
. Ik had nog een 500k potmeter liggen hier. Wanneer ik deze helemaal open draai meet ik een weerstand van ~2 Ohm. 12V / ~2 Ohm = 6A. Ik heb deze nu dus in serie aangesloten met de elco en er zijn geen opstartproblemen meer. 6A zou ook genoeg moeten zijn om de pieken van de versterker op te vangen toch? In dat geval is het ook niet echt nodig om een circuit te maken zoals jij voorstelde (dat gaat me nu toch niet lukken omdat ik de onderdelen er niet voor heb liggen en als ik iets bestel kan ik net zo goed voor een NTC gaan). Stiekem leer ik nog een hoop van een simpel kistradio'tje bouwen .Op laag volume blijft de versterker na het uitschakelen van de accu nog ruim een seconde doorspelen, de elco doet zijn werk dus goed
.Trekt de versterker de elco trouwens voldoende leeg om er daarna veilig mee om te kunnen gaan? Niet dat ik zo met rondvliegende elco's zit
[ Voor 8% gewijzigd door Snippo op 17-07-2011 14:39 ]
Nee, ik heb geen specificatie's o.i.d. Ik heb paar test kistjes gemaakt om te kijken wat het lekkerst klinkt, en heb een kist gekozen van ong. 25L. Hier heb je wat foto's.:
[...]
Gaaf
Punt is dat ik in Friesland woon en ik eerst es een dagje naar de dealer in assen moet voor deze speakers. Focals vanochtend geluisterd en dat klink ook al super (zonder goeie geluidskast..)
Heb je ook een foto van dat project? Mag ook per Dm
Als het goed is wel
Op 12v bij 4 Ohm is het maximale vermogen per kanaal voor een versterker zo'n 16W. 2 kanalen van 16w per stuk komt neer op zo'n 12v 2,7A.
Nice. Had al die foto v/d alu plaat op de achterkant opgeslagen, mooi gedaan
Ga denk ik toch voor de focal 165 Ca1 die ik ka krijgen voor 100,-
Deze kan ik ook beluisteren en anders is het op meningen afgaan van een ander en 80,- + verzendkosten.
@De rest van het forum
Vandaag 20 metalen Led houders gekocht die op een staande plank achter de basreflex komen. Led schakeling kan bijna worden gemaakt
Verder morgen even kijken om die li-ion accu, hoop dattie dan ook binnen 10 dagen er is. Bestelling van de ta2024 Mod komt morgen ook bij kristradio. Wacht nog ff mail over monoblokken af...
Ook nog een paar schakelaars op ebay kopen en een potmeter + knop en we zijn er
Owja behuizing is ook wel makkelijk, zover het nu lijkt laat ik die maar ergens maken anders komt het niet goed
Lijkt me verstandig als je zo'n Thodio box look wil krijgen:
[...]
Owja behuizing is ook wel makkelijk, zover het nu lijkt laat ik die maar ergens maken anders komt het niet goed
. Maar aan de andere kant, als je van plan bent om het meeste door iemand anders te laten doen kan je bijna net zo goed een echte Thodio box kopen. Of je moet iemand kennen die voor een mooi prijsje zo'n behuizing voor je wil maken .
Haha was ook een optie. Vergeet niet dat de XC versie, die groter is, nog vele malen duurder dan het instapmodel. Wat al 400,- kost van mdf tot 550,- voor teak o.i.d.:
[...]
Lijkt me verstandig als je zo'n Thodio box look wil krijgen
Prijzen van de grote versie heb ik niet maar zullen gezien de spec een stukje hoger liggen nog.
Dus dat moet wel uitkunnen lijkt me. Laat trouwens alleen de box doen, verder doe ik alles zelf
Verwijderd
projectje voor een collega van mij:
Inhoud:
- Ta2024 modded
- Li-ion 6800mah incl. lader
- TSA6928 Pioneer 6x9"
- Potmeter (helaas werkt rechter kanaal niet goed maar nieuwe is onderweg)
- Voltmeter
En voor de liefhebbers:
YouTube: video 2011 07 17 21 58 004 - YouTube
Slechte geluidsopname ivm. telefoon, maar hij klinkt weer lekker!
Inhoud:
- Ta2024 modded
- Li-ion 6800mah incl. lader
- TSA6928 Pioneer 6x9"
- Potmeter (helaas werkt rechter kanaal niet goed maar nieuwe is onderweg)
- Voltmeter
En voor de liefhebbers:
YouTube: video 2011 07 17 21 58 004 - YouTube
Slechte geluidsopname ivm. telefoon, maar hij klinkt weer lekker!
Inmiddels al wat verder met mijn kratradio, nou ben ik alleen er nog niet over uit of ik met dit noppenschuim heel mijn krat van binnen wil bedekken. De krat word er qua inhoud veel kleiner op, de krat word ook luchtdicht. Ik weet nog niet welke speakers erin komen maar daar wil ik graag tips over, en wel of niet dit noppenschuim?
[ Voor 5% gewijzigd door Martijn Martens op 17-07-2011 22:41 ]
Verwijderd
Noppenschuim vergroot juist je klankast virtueel gezien!
Het is dus juist een aanrader om je kist te bekleden met noppenschuim als je bang bent dat de kast te weinig klankkast heeft;)
Ok, ja het noppenschuim is vrij dik want het komt uit een zelfgemaakte baskist dus ik weet niet of dit erg is. Heb het genoeg liggen om heel de kist te bekleden, en aangezien alles luchtdicht word vraag ik me toch wel af naar wat soort speakers ik moet kijken om straks mooi geluid te hebben in combinatie met de TA2024.
:
[...]
Noppenschuim vergroot juist je klankast virtueel gezien!
Het is dus juist een aanrader om je kist te bekleden met noppenschuim als je bang bent dat de kast te weinig klankkast heeft;)
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
Waarom heb je voor de binnenkant eigenlijk van dat dikke MDF gebruikt? Daar word hij gelijk wel erg zwaar van lijkt mij, want volgens mij had je met dunner ook wel afgekund
Ja idd, maar hij word niet heel erg zwaar omdat ik handvaten in de het hout maak waar de handvaten van het kratje zitten. En hij staat grotendeels toch op de grond, de deksel is wel van multiplex dat is wat lichter materiaal.
:
Waarom heb je voor de binnenkant eigenlijk van dat dikke MDF gebruikt? Daar word hij gelijk wel erg zwaar van lijkt mij, want volgens mij had je met dunner ook wel afgekund
Ik ben nu bezig om een "dakradio" te maken voor een vrijgezellendag. Doel is dat het ding op het dak van een auto komt en dat we via de laptop wat muziek kunnen afspelen (ook rijdend..
).
De set bestaat uit:
TA2024 (gemod)
2x Magnat edition 693 (65W RMS, 260W max, 4 ohm, 91/dB/W/m)
De kist is 118cm lang, 20 cm hoog en 18 cm breed. In het midden zit een schot. Beide compartimenten zijn dus ongeveer 20 liter. De kist is gemaakt van 18mm en 12mm MDF.
Voeding is de sigarettenplug van de auto (precies 12V).
Nu wil ik graag een maximaal volume uit de set halen
. De laptop ligt in de auto, dus tussen de laptop en de kist zit ongeveer 3m kabel. Als ik de TA2024 in de kist plaats, heb ik een extra 12V verlengsnoer nodig en een jack-to-jack verlengsnoer, beide van ongeveer 2m. Als ik de TA2024 in de auto plaats, kan ik met speakerkabel van 3~4m af.
Wat geeft het beste resultaat? Ik denk zelf aan "lang" speakersnoer, aangezien ik anders zowel verlies heb op het signaal als op de voeding.
De weerstanden zijn nu trouwens:
-voedingskabel 1,2 ohm
-input kabel audio 3 ohm
).De set bestaat uit:
TA2024 (gemod)
2x Magnat edition 693 (65W RMS, 260W max, 4 ohm, 91/dB/W/m)
De kist is 118cm lang, 20 cm hoog en 18 cm breed. In het midden zit een schot. Beide compartimenten zijn dus ongeveer 20 liter. De kist is gemaakt van 18mm en 12mm MDF.
Voeding is de sigarettenplug van de auto (precies 12V).
Nu wil ik graag een maximaal volume uit de set halen
. De laptop ligt in de auto, dus tussen de laptop en de kist zit ongeveer 3m kabel. Als ik de TA2024 in de kist plaats, heb ik een extra 12V verlengsnoer nodig en een jack-to-jack verlengsnoer, beide van ongeveer 2m. Als ik de TA2024 in de auto plaats, kan ik met speakerkabel van 3~4m af. Wat geeft het beste resultaat? Ik denk zelf aan "lang" speakersnoer, aangezien ik anders zowel verlies heb op het signaal als op de voeding.
De weerstanden zijn nu trouwens:
-voedingskabel 1,2 ohm
-input kabel audio 3 ohm
Hmm, daar had ik niet aan gedacht.. Kan het echt kwaad om de TA2024 op de sigarettenplug aan te sluiten? Wat veroorzaakt dan de schade ?
?
Een te hoge stroom en daarbij horende temperatuur als gevolg van een te hoge spanning. Een dynamo spuugt zo'n 14-15V maximaal uit, terwijl een TA2024 max 13.2V continu aan kan. Een TA2020 gaat wel goed.:
Hmm, daar had ik niet aan gedacht.. Kan het echt kwaad om de TA2024 op de sigarettenplug aan te sluiten? Wat veroorzaakt dan de schade
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
:strip_icc():strip_exif()/u/335109/fender-logo.jpg?f=community){kind=logo}
Misschien een idee op een sigarettenplug op ebay te scoren die constant 12V als uitput heeft. Een van een apparaat die zegmaar input heeft van 12 tot 15 volt ofzo maar output altijd 12V DC is.
Ander heb je ook va die chips die dat doen (weet nie welke ). Dan is het aansterkerplug + chip + ta2024
Ander heb je ook va die chips die dat doen (weet nie welke
). Dan is het aansterkerplug + chip + ta2024
Na lange tijd dit topic (en voorgaande) gevolgd te hebben, en eindelijk de benodigde spulletjes verzameld te hebben, zaterdag even een kistje in elkaar geschroeft om te kijken of alles werkt:
In het kistje zitten:
Ta2024 versterker
7,2 Ah Loodgel accu
Acculader
12v 2Ah voeding
Philips 60 W 4 Ohm speakers met 93 db/w/m rendement!
Komt een mooi geluidje uit!
To do list:
Wil er nog een accusafe en/of voltmetertje op hebben!
Een keer een mooie kist maken, dit is even voor de time being zeg maar! Grote stappen snel thuis zaagwerk :-)
In het kistje zitten:
Ta2024 versterker
7,2 Ah Loodgel accu
Acculader
12v 2Ah voeding
Philips 60 W 4 Ohm speakers met 93 db/w/m rendement!
Komt een mooi geluidje uit!
To do list:
Wil er nog een accusafe en/of voltmetertje op hebben!
Een keer een mooie kist maken, dit is even voor de time being zeg maar! Grote stappen snel thuis zaagwerk :-)
[ Voor 0% gewijzigd door simon14 op 18-07-2011 15:20 . Reden: toevoeging van weerstand speakers ]
@simon14
Je brengt me echt op een top idee! Stopcontact in je box is best handig
Wou eig dat ik alles zo (snel) los kon maken voor ev. veranderingen. Maak al gebruik van Dc pluggen zoals deze
handig.
Je brengt me echt op een top idee! Stopcontact in je box is best handig
Wou eig dat ik alles zo (snel) los kon maken voor ev. veranderingen. Maak al gebruik van Dc pluggen zoals deze
handig.
Ja ik dacht kan wel moeilijk doen, maar waarom schroef ik er niet gewoon een stekkerdoos in, ruimte genoeg! Maar er zullen vast meer mensen zijn die dit hebben!
Aan de buitenkant heb ik gewoon een stekker chassis zitten, dus er zit geen vaste snoer aan!
Aan de buitenkant heb ik gewoon een stekker chassis zitten, dus er zit geen vaste snoer aan!
Misschien dat zoiets wel voldoet. Als breekbrood liever in Nederland wilt bestellen is dit misschien een oplossing. Wellicht zijn die nog wel goedkoper te krijgen.:
Misschien een idee op een sigarettenplug op ebay te scoren die constant 12V als uitput heeft. Een van een apparaat die zegmaar input heeft van 12 tot 15 volt ofzo maar output altijd 12V DC is.
Ander heb je ook va die chips die dat doen (weet nie welke
Ik vroeg me trouwens af, terwijl ik naar die dingen hierboven zocht vond ik op ebay nog een paar interessante DC-DC convertors. Echter konden ze allemaal niet genoeg vermogen aan. Zijn er bezwaren om meerdere van dezelfde convertors parallel te zetten? (Even buiten beschouwing latend dat de accu het misschien niet trekt)
Ik kan me voorstellen dat ik misschien wat diodes op de outputs moet aansluiten om te voorkomen dat de convertors per ongeluk gevoed worden aan de output kant.
:strip_icc():strip_exif()/u/105601/noonecares60.jpg?f=community)
![[afbeelding]](http://imageshack.us/photo/my-images/641/aansluiting.jpg/){kind=link}
Ik heb al een tijdje het plan om voor verschillende bronnen een soort mengpanneeltje te maken. Nu had ikke26 een mooi bericht gepost in deel 13 met daarbij het volgende plaatje:
Nu was mijn vraag of de potentiometers moeten gesoldeerd worden zoals in de startpost (dus zoals de volume knop) of zoals op de tekening hierboven?
Ik heb nog 100kLOG potmeters liggen kan ik die gewoon gebruiken? En moet ik dan ook 100k weerstanden er tussen zetten ipv 10k (ik had al eerder het antwoord "volgens mij wel" gekregen maar weet iemand dit zeker?)
Nu was mijn vraag of de potentiometers moeten gesoldeerd worden zoals in de startpost (dus zoals de volume knop) of zoals op de tekening hierboven?
Ik heb nog 100kLOG potmeters liggen kan ik die gewoon gebruiken? En moet ik dan ook 100k weerstanden er tussen zetten ipv 10k (ik had al eerder het antwoord "volgens mij wel" gekregen maar weet iemand dit zeker?)
Dit topic is gesloten.
