ja je kunt je hoofd ook in een emmer met olie laten zakken, dan weet je zeker dat je voorlopig geen gel meer nodig hebt.:
[...]
Je voorbeeldje slaat nergens opmaar daar buiten gelaten, olie zal wel de geluidsgolven opvangen, maar waar moet de olie ermee? Precies! Die speelt het door naar je kast waardoor deze heel waarschijnlijk zal trillen.
maar dat feit is al bezen door de mensen die al een olie submergud pc gebouwd hebben.
Dat olie ervoor zorgt dat je systeem geruisloos is. en ressonatie heb je dan helemaal geen last van, puur door de massa. Mijn ontwerp zal klaar rond de 40KG wegen.
Verwijderd
Sommigen herinneren het 3.5" bay met missile/toggle switches.
Het is uiteindelijk toch 5.25" geworden omdat ik zo'n bay steviger vond.
Dus men nemen een HAF912+, een kniptang, een potloodje, cuttermes en 2 toggle switches.
Tadaa, nu wachten op enkele donor ccfl sets om te testen ^^
Het is uiteindelijk toch 5.25" geworden omdat ik zo'n bay steviger vond.
Dus men nemen een HAF912+, een kniptang, een potloodje, cuttermes en 2 toggle switches.
Tadaa, nu wachten op enkele donor ccfl sets om te testen ^^
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
/u/310759/crop5a8fa260a4c33_cropped.png?f=community)
Wel erg gaaf idee.. Zou zeker mooi opgaan bij mijn CM690 Adv II (Dan wel met blauwe switches en leds
).
).
Komt d'r in, dan kö-j d’r oet kieken
Verwijderd
omdat ik aan het wachten ben op men blauwe ccfls en fans .... zo past men pc beter bij men randapparatuur
/u/375982/crop5b225fc31aea9_cropped.png?f=community)
Euhmmm die belletjes die jij bij de schroef bedoeld komen van cavitatie af.
Cavitatie is het verschijnsel dat in een turbulent bewegende vloeistof de plaatselijke druk lager wordt dan de dampdruk van de vloeistof. Waar water bij atmosferische druk pas bij 100°C gasvormig wordt, treedt dit bij lagere druk, bij een lagere temperatuur op
en dat is nou niet iets wat je niet wilt als onderzeeer vandaar dat ze niet meer de oude schoefbladen hebben maar de nieuwe sikkelvormige
Cavitatie is het verschijnsel dat in een turbulent bewegende vloeistof de plaatselijke druk lager wordt dan de dampdruk van de vloeistof. Waar water bij atmosferische druk pas bij 100°C gasvormig wordt, treedt dit bij lagere druk, bij een lagere temperatuur op
en dat is nou niet iets wat je niet wilt als onderzeeer vandaar dat ze niet meer de oude schoefbladen hebben maar de nieuwe sikkelvormige
[ Voor 17% gewijzigd door Gixxer27 op 08-07-2011 14:00 ]
/u/302037/tn_aids.PNG?f=community)
:strip_icc():strip_exif()/u/320605/images.jpg?f=community)
Evga SR-2 + SR-2 1200w psu, 2x X5550, GTX580 Classified's 3Gb lots of custom parts..... Some people think they are god while they just come looking, hate people with god-complex and cheaters on Hwbot.
Evga SR-2 + SR-2 1200w psu, 2x X5550, GTX580 Classified's 3Gb lots of custom parts..... Some people think they are god while they just come looking, hate people with god-complex and cheaters on Hwbot.
/u/325211/avatar.png?f=community){kind=avatar}
precies, en wat zou er gebeuren met de belletje in een case? die verdwijnen niet zo opeens in het niets, maar goed, discussie is afgelopen
[ Voor 3% gewijzigd door [Remmes] op 08-07-2011 22:40 ]
ja, daag.
/u/108262/crop65ae40c6d24d8.png?f=community)
Onlangs al het koelblok van een Zalman CNPS7700-AlCu wat aangepast, vandaag er een andere fan op geklust:
Motortje uit het frame slopen, gaatjes op de goeie plek voorboren (1,5 mm is perfect):
Vastschroeven met de originele schroefjes op het 'frame':
Later heb ik het nog even 180 graden gedraaid ivm het kabeltje en de kabelgeleider, die zitten hier op de foto niet bij elkaar
Daarna nog even de uitstekende delen wegdremelen en alles vastschroeven:
Dit koelt genoeg, loopt mooier (betere lagering dan Zalman toepast) en is heerlijk stil
Motortje uit het frame slopen, gaatjes op de goeie plek voorboren (1,5 mm is perfect):
Vastschroeven met de originele schroefjes op het 'frame':
Later heb ik het nog even 180 graden gedraaid ivm het kabeltje en de kabelgeleider, die zitten hier op de foto niet bij elkaar
Daarna nog even de uitstekende delen wegdremelen en alles vastschroeven:
Dit koelt genoeg, loopt mooier (betere lagering dan Zalman toepast) en is heerlijk stil
[ Voor 12% gewijzigd door Carpento op 09-07-2011 17:37 ]
Na lang rondgekeken te hebben naar de creaties op dit forum zelf maar eens begonnen met het modden van mn Lian Li PC-60.
Als eerste alle fans vervangen voor stille coolermaster 80mm fans en de alu fanguard van het moederbord tray dr uit gedremeld. Daarna een mooie fanguard ervoor geplaatst die wat minder luchtweerstand heeft.
Nu wil ik de DVD nog stealthen en de powerbuttons vervangen.
Als eerste alle fans vervangen voor stille coolermaster 80mm fans en de alu fanguard van het moederbord tray dr uit gedremeld. Daarna een mooie fanguard ervoor geplaatst die wat minder luchtweerstand heeft.
Nu wil ik de DVD nog stealthen en de powerbuttons vervangen.
/u/256438/crop5dbb270939de4.png?f=community)
Gizmodo tip voor de echte Tweakert... 'Iedereen' heeft wel een paar afgedankte retro muisjes liggen in een stoffig laatje of doosje. Gun ze een tweede leven en maak er een fraaie riem van!
http://www.etsy.com/listi...omputer-mouse-belt-buckle
http://gizmodo.com/582030...with-the-click-of-a-mouse
http://www.etsy.com/listi...omputer-mouse-belt-buckle
http://gizmodo.com/582030...with-the-click-of-a-mouse
Keep your wits sharp, your heart open and your gun loaded. And never mess with mother nature, mother in-laws and, mother freaking Ukrainians.
:strip_exif()/u/374149/grp-transformers.gif?f=community){kind=spacer}
die is goed die commentaar op die riem.
Evga SR-2 + SR-2 1200w psu, 2x X5550, GTX580 Classified's 3Gb lots of custom parts..... Some people think they are god while they just come looking, hate people with god-complex and cheaters on Hwbot.
:strip_exif()/u/318790/vertomme-1130623773.gif?f=community)
dit leek mij ook wel passen in dit topic homemade:
http://supsooi.tweakblogs.net/ kijk eens bij mijn advertenties intressante spullen
/u/231803/ramdisk2.png?f=community)
:strip_icc():strip_exif()/u/279592/crop561258ca2dd6e_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/291410/crop66a0f4f85bf75_cropped.jpg?f=community)
Dat is toevallig, het antwoord staat al 2x genoemd.:
[...]
Dat is toevallig, heb de zelfde vraag
After Hours | Dawn FM | Hurry Up Tomorrow
Tweakers Discord || Mijn V&A ads
Verwijderd
Dat is toevallig, kijk uit je doppen en zie dat ik en de 2 ervoor op de zelfde tijd gepost hebben
:strip_icc():strip_exif()/u/408498/crop5e9315d49f8d7.jpeg?f=community)
The only thing you need; a jar of "Elbow Grease" (TM) ! Apply it liberally and it will make any job a breeze.
dit is mijn antec 300:
-gaten voor cablemanagment
-gat in bodem, voeding omgekeerd (+stoffilter)
-gaten om hdd&ssd om te draaien
-nieuwe pootjes
-binnenkant zwart
-gaten voor cablemanagment
-gat in bodem, voeding omgekeerd (+stoffilter)
-gaten om hdd&ssd om te draaien
-nieuwe pootjes
-binnenkant zwart
[ Voor 16% gewijzigd door henkheksloot op 14-07-2011 16:44 ]
/u/47575/crop5db6c4a43fc5a_cropped.png?f=community)
Intel Core i5-6400 | Gigabyte GA-B150M-D3H | Gigabyte GV-R939G1 GAMING-8GD | Codegen 4U-500 | Scythe Mugen 2 Rev. B | Crucial Ballistix Sport BLS2C4G4D240FSA | Cooler Master GM G550M | Crucial M500 2,5" 240GB
:strip_exif()/u/379621/sexy_inside-1213.gif?f=community)
:strip_icc():strip_exif()/u/267901/crop65df6ef259fc8.jpg?f=community)
Twee weken geleden Filco Majestouch-2 Tenkeyless besteld uit Engeland, welke vorige week binnenkwam.
Mooi toetsenbordje, met Cherry MX Blue (Tactile Click) toetsen. Tikt echt lekker, net als die oude IBM Model M toetsenborden van 25 jaar geleden, maar toch ook weer anders...
Alleen vond ik wel een beetje jammer dat het toetsenbord niet draadloos was...
Dus heb ik hem zelf maar even draadloos gemaakt. Aangezien zo'n Filco toetsenbordje al heel erg compact is, is er nog maar weinig ruimte om er nog wat elektronica in te proppen. AAA-batterijen zijn al te dik. Twee AAAA-batterijen passen wel, maar aangezien deze gesoldeerd moeten worden, heb ik ze maar uit een 9-Volt batterij gehaald, ze zitten dan al mooi aan elkaar, en solderen gaat zo ook heel makkelijk. Ook had ik nog een mooi klein draadloze toetsenbordcontroller uit een Logitech Wii toetsenbord, en ook die paste maar net.
Moeilijk is het niet, en hoewel het veel werk lijkt, valt ook dat nog wel mee.
Ingredienten:
- Filco Majestouch-2 Tenkeyless toetsenbord.
- Logitech Wii Toetsenbord
In dit toetsenbordje zit de perfecte draadloze toetsenbordcontroller:
2.4 GHz (heel responsief, geen latency zoals veel andere draadloze 27Mhz toetsenborden)
heel klein (zodat het in ongeveer elk toetsenbord past)
ook geschikt voor toetsenborden met numeriek deel
gebruikt weinig stroom (mijn vorige gemodde toetsenbord doet het na 636 dagen intensief gebruik nog steeds op dezelfde 2 AAA-batterijen)
makkelijk soldeerbaar
goedkoop (de laatste 2 kocht ik bij de Paradigit in Apeldoorn voor maar 8,50 per stuk)
- Duracell 9 Volt batterij (bevat 6 AAAA-cellen, we hebben er maar 2 van nodig)
Aangezien deze ongeveer 500 mAh zijn, moeten ze wel een jaar mee kunnen.
- Paar draadjes
- Harskernsoldeertin
Benodigd gereedschap:
- Soldeerbout
- Tinzuiger
Zo deed ik het:
1. Printplaat eraf slopen
2. Nieuw matrix van draadjes erop solderen
3. Batterij van 9 volt openmaken
(hier zitten nl. 6 AAAA-batterijen in, waarvan ik er 2 gebruik)
4. Wel ff op de polariteit letten, deze is nl. net andersom dan je zou verwachten...
5. Controller en batterij plaatsen
6. En klaar is mijn draadloze toetsenbord!
O ja, foto is wel een beetje donker, zwart toetsenbord met zwarte toetsen zonder opdruk...
Mooi toetsenbordje, met Cherry MX Blue (Tactile Click) toetsen. Tikt echt lekker, net als die oude IBM Model M toetsenborden van 25 jaar geleden, maar toch ook weer anders...
Alleen vond ik wel een beetje jammer dat het toetsenbord niet draadloos was...
Dus heb ik hem zelf maar even draadloos gemaakt. Aangezien zo'n Filco toetsenbordje al heel erg compact is, is er nog maar weinig ruimte om er nog wat elektronica in te proppen. AAA-batterijen zijn al te dik. Twee AAAA-batterijen passen wel, maar aangezien deze gesoldeerd moeten worden, heb ik ze maar uit een 9-Volt batterij gehaald, ze zitten dan al mooi aan elkaar, en solderen gaat zo ook heel makkelijk. Ook had ik nog een mooi klein draadloze toetsenbordcontroller uit een Logitech Wii toetsenbord, en ook die paste maar net.
Moeilijk is het niet, en hoewel het veel werk lijkt, valt ook dat nog wel mee.
Ingredienten:
- Filco Majestouch-2 Tenkeyless toetsenbord.
- Logitech Wii Toetsenbord
In dit toetsenbordje zit de perfecte draadloze toetsenbordcontroller:
2.4 GHz (heel responsief, geen latency zoals veel andere draadloze 27Mhz toetsenborden)
heel klein (zodat het in ongeveer elk toetsenbord past)
ook geschikt voor toetsenborden met numeriek deel
gebruikt weinig stroom (mijn vorige gemodde toetsenbord doet het na 636 dagen intensief gebruik nog steeds op dezelfde 2 AAA-batterijen)
makkelijk soldeerbaar
goedkoop (de laatste 2 kocht ik bij de Paradigit in Apeldoorn voor maar 8,50 per stuk)
- Duracell 9 Volt batterij (bevat 6 AAAA-cellen, we hebben er maar 2 van nodig)
Aangezien deze ongeveer 500 mAh zijn, moeten ze wel een jaar mee kunnen.
- Paar draadjes
- Harskernsoldeertin
Benodigd gereedschap:
- Soldeerbout
- Tinzuiger
Zo deed ik het:
1. Printplaat eraf slopen
2. Nieuw matrix van draadjes erop solderen
3. Batterij van 9 volt openmaken
(hier zitten nl. 6 AAAA-batterijen in, waarvan ik er 2 gebruik)
4. Wel ff op de polariteit letten, deze is nl. net andersom dan je zou verwachten...
5. Controller en batterij plaatsen
6. En klaar is mijn draadloze toetsenbord!
O ja, foto is wel een beetje donker, zwart toetsenbord met zwarte toetsen zonder opdruk...
An unbreakable toy is useful to break other toys
Netjes gedaan, je hebt nu dus
• printplaatje van het logitech plankje
• een verzameling draadjes
• de toetsen en behuizing van het Filco-plankje
En dat gecombineerd in één werkende combinatie ? Nice
• printplaatje van het logitech plankje
• een verzameling draadjes
• de toetsen en behuizing van het Filco-plankje
En dat gecombineerd in één werkende combinatie ? Nice
Yep, en het werkt ook nog
Ik heb dit al een paar keer eerder gedaan (vroeger ooit ook een WYSE keyboard met cherry keys op mijn (in een kast ingebouwde Amiga 500) aangesloten op dezelfde manier, maar dan niet draadloos...
En ik heb hier nog twee Logitech Wii keyboardjes op de plank liggen voor eventuele volgende mods...
Ik heb dit al een paar keer eerder gedaan (vroeger ooit ook een WYSE keyboard met cherry keys op mijn (in een kast ingebouwde Amiga 500) aangesloten op dezelfde manier, maar dan niet draadloos...
En ik heb hier nog twee Logitech Wii keyboardjes op de plank liggen voor eventuele volgende mods...
An unbreakable toy is useful to break other toys
:strip_exif()/u/5116/jsr.gif?f=community)
:strip_exif()/u/410824/1690.gif?f=community)
Hey ,
ik ben redelijk nieuw op Tweakers.net,
ik ben maandag begonnen met het overspuiten van mijn Coolermaster stacker 830 na 2 jaar,
en vandaag is het eindelijk Af
Voor
uiteraard de boven kant er ook afgehaald
resultaat
zijkant heb ik express licht opgeschuurd voor een wit & zwart effect
Betere foto's komen nog
Wat nog gedaan word is :
bij de zijkanten komt nog een stuk plexieglas voor een betere airflow
ik ben redelijk nieuw op Tweakers.net,
ik ben maandag begonnen met het overspuiten van mijn Coolermaster stacker 830 na 2 jaar,
en vandaag is het eindelijk Af
Voor
uiteraard de boven kant er ook afgehaald
resultaat
zijkant heb ik express licht opgeschuurd voor een wit & zwart effect
Betere foto's komen nog
Wat nog gedaan word is :
bij de zijkanten komt nog een stuk plexieglas voor een betere airflow
[ Voor 10% gewijzigd door Rob-Roy op 16-07-2011 00:55 ]
[img width=800 height=130]http://g.bfbcs.com/963/pc_Sambalbij.png[/img]
:strip_icc():strip_exif()/u/326608/crop5d26079bc4d20_cropped.jpeg?f=community)
Wacht inderdaad op betere foto's, resultaat ziet er al vrij goed uit imho Toch zou ik wel dat wit nog wat bijwerken, of op z'n minst overwegen
Succes!
Toch zou ik wel dat wit nog wat bijwerken, of op z'n minst overwegen Succes!
zit er ook over na te denken maar er komt nog plexie glas in dus gaat goedkomen ergens volgende week betere foto's kon de camera niet zo snel vinden:
Wacht inderdaad op betere foto's, resultaat ziet er al vrij goed uit imho
[img width=800 height=130]http://g.bfbcs.com/963/pc_Sambalbij.png[/img]
/u/395950/crop6833688011f75_cropped.png?f=community)
Ik heb zelf een CV-pomp gevonden bij onze oudijzerbult. Die kan een druk weerstaan tot 10 bar! Heb even snel de oude stekker eraf gehaald, kabels gestript en in een nieuwe stekker gedaan. Binnenkort nog een schakelaar erop en misschien ga ik het in een casemod gebruiken. Plaatje komt straks.
Edit: Moet nog wel even een omzetstuk vinden naar G1/4
Edit: Moet nog wel even een omzetstuk vinden naar G1/4
[ Voor 9% gewijzigd door WK100 op 16-07-2011 13:16 ]
/u/98125/Tweakers-_avatar.png?f=community){kind=avatar}
Bij het rsyncen durft de CPU en temperatuur van mijn passief gekoelde atom servertje wel eens heel hoog worden. Niet problematisch hoog, maar toch te hoog naar mijn zin. Gelukkig hadden we op ons werk 12cm een 4-wire fan liggen van een oude dell die weg moest.

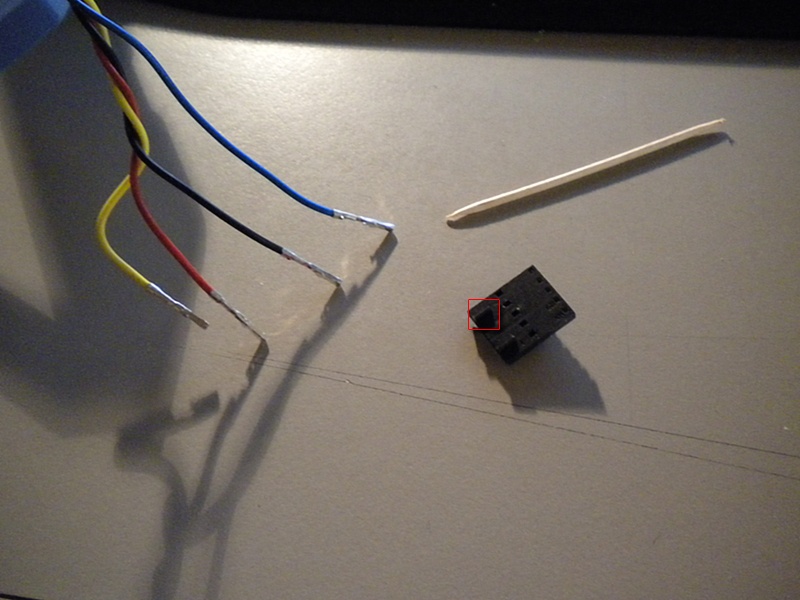

Alleen, het is dell. De volgorde van kabels zitten totaal fout en de plug die ze gebruiken past enkel op hun moederborden.Snel de kabels losgekregen met een tandenstoker <- Pro IT tip: verbazend makkelijk zelfs.

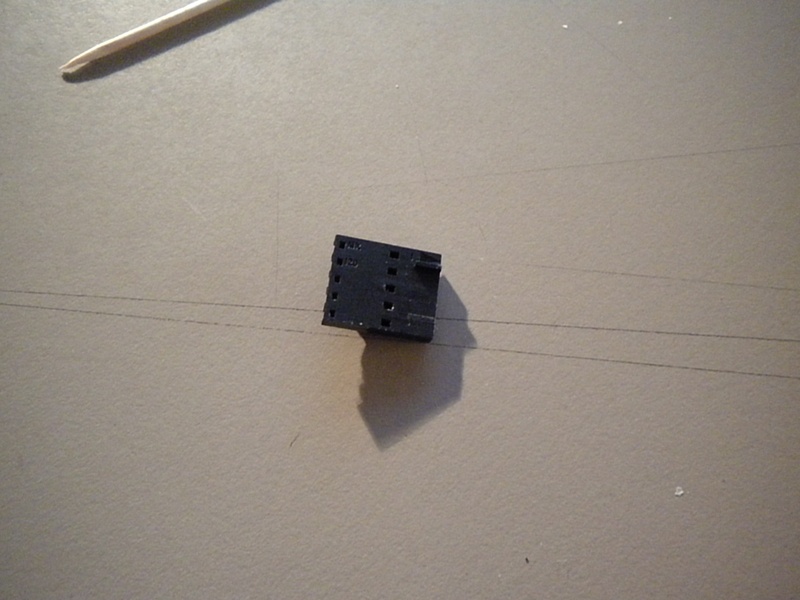

Uiteindelijk was het enkel een klein stukje dat je moet wegsnijden met een cutter.

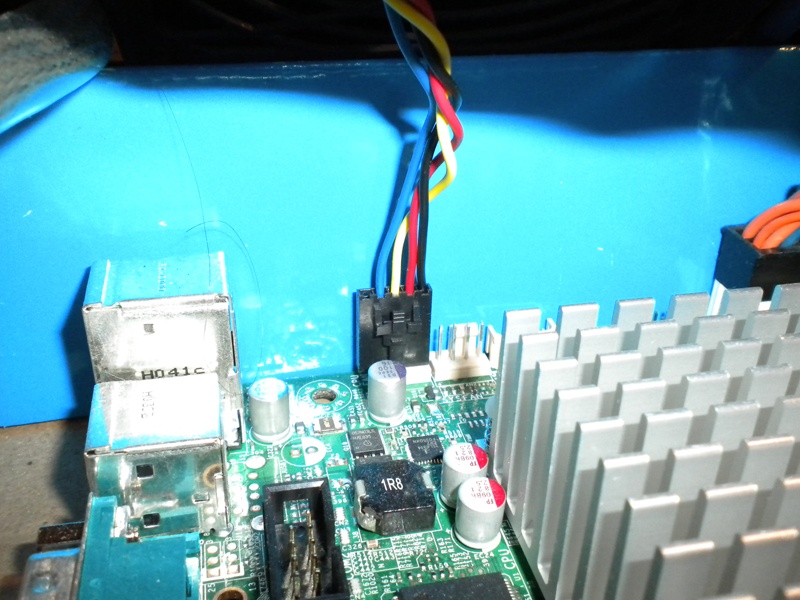

En hopla:
Alleen hoopte ik dat het ding even stil zou zijn als mijn voeding (die ook 12cm ventilator heeft). Jammer genoeg klinkt het nu als een halve server. Het draait nu ook wel tegen 2766 RPM, dus nog even uitzoeken hoe we dat kan verlagen.

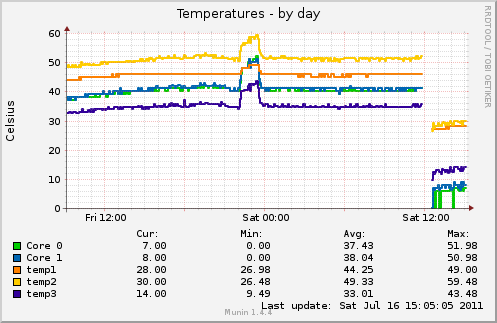

Over de temperatuur hoeven we voorlopig niet te klagen, rond middernacht had ik een rsync gestart, maar na een tijdje manueel gestopt vanwege (naar mijn mening) te hoge temperatuur. Rechts zie je dat hij niet meer boven de 30 komt.
Alleen, het is dell. De volgorde van kabels zitten totaal fout en de plug die ze gebruiken past enkel op hun moederborden.Snel de kabels losgekregen met een tandenstoker <- Pro IT tip: verbazend makkelijk zelfs.
Uiteindelijk was het enkel een klein stukje dat je moet wegsnijden met een cutter.
En hopla:
Alleen hoopte ik dat het ding even stil zou zijn als mijn voeding (die ook 12cm ventilator heeft). Jammer genoeg klinkt het nu als een halve server. Het draait nu ook wel tegen 2766 RPM, dus nog even uitzoeken hoe we dat kan verlagen.
Over de temperatuur hoeven we voorlopig niet te klagen, rond middernacht had ik een rsync gestart, maar na een tijdje manueel gestopt vanwege (naar mijn mening) te hoge temperatuur. Rechts zie je dat hij niet meer boven de 30 komt.
♥ Under Construction ♦ © 1985 - 2013 and counting. ♣ Born to be Root ★ In the end, we are all communists ♠ Please, don't feed me meat
Toch snap ik de coretemps nog niet helemaal 7 graden lijkt mij wat aan de krappe kant. Kans is groot dat de metingen voor de installatie van de ventilators ook niet kloppen dus.
Overigens kun je de fan's ook aan een molex stekkertje knopen. 5V, 7V of 12V, waarbij die laatste dus serverherrie gaat produceren 7V is altijd te doen, 5V voor sommige ventilators niet. De meeste draaien dan overigens nog prima, maar veel airflow moet je niet verwachten.
Overigens kun je de fan's ook aan een molex stekkertje knopen. 5V, 7V of 12V, waarbij die laatste dus serverherrie gaat produceren
7V is altijd te doen, 5V voor sommige ventilators niet. De meeste draaien dan overigens nog prima, maar veel airflow moet je niet verwachten.
Die aansluiting is 28 mm, en G1/4 is ong. 12 mm. Dus een omzetstuk zal wel nodig zijn
[ Voor 20% gewijzigd door WK100 op 17-07-2011 22:33 ]
Ik snap ook niet vanwaar die metingen van de core komen. Maar de andere temperaturen lijken vrij correct te zijn. Als ik google heb ik in elk geval wel de goede kernel: Linux grani 2.6.32-33-generic-pae:
Toch snap ik de coretemps nog niet helemaal 7 graden lijkt mij wat aan de krappe kant. Kans is groot dat de metingen voor de installatie van de ventilators ook niet kloppen dus.
Overigens kun je de fan's ook aan een molex stekkertje knopen. 5V, 7V of 12V, waarbij die laatste dus serverherrie gaat produceren
Nu goed, ik heb de fan ondertussen wat stiller gekregen, via een website van fedora heb ik geleerd dat je met pwmconfig een configuratie file kan aanmaken voor "manuele" besturing en met fancontrol start je de boel op. Parameters een beetje aangepast.
code:
1
2
3
4
5
6
7
8
| fan1: 0 RPM (min = 753 RPM, div = 128) ALARM fan2: 1054 RPM (min = 753 RPM, div = 128) fan3: 0 RPM (min = 753 RPM, div = 128) ALARM fan4: 0 RPM (min = 753 RPM, div = 128) ALARM fan5: 0 RPM (min = 753 RPM, div = 128) ALARM temp1: +31.0°C (high = +75.0°C, hyst = +70.0°C) sensor = thermistor temp2: +35.0°C (high = +100.0°C, hyst = +97.0°C) sensor = diode temp3: +19.0°C (high = +80.0°C, hyst = +75.0°C) sensor = diode |
Zolang temp1 onder de 35 zit, draait de fan bijna geruisloos. Wou dat ik hier een filmpje kon posten om het verschil te tonen, maar mijn GSM gebruikt één of andere vreemde apple codec dus kan je het enkel afspelen met quicktime.
♥ Under Construction ♦ © 1985 - 2013 and counting. ♣ Born to be Root ★ In the end, we are all communists ♠ Please, don't feed me meat
28 en 12 cm? U zoals google zou zeggen "Bedoelde u: MM":
Die aansluiting is 28 cm, en G1/4 is ong. 12 cm. Dus een omzetstuk zal wel nodig zijn
XD zou denken dat CV 22 is, ik denk alleen niet dat je met zo'n pomp door 1/4 moet gaan pompen
ja, daag.
i7 4970K | Mugen 4 | GTX 980Ti SC+ ACX2.0+ | 16GB 1600 Corsair Dominator | Asus Maximus VII Ranger | Corsair 730T | Corsair RM750 ||| Corsair Strafe RGB | Asus MG278Q
:strip_icc():strip_exif()/u/385340/crop639de5dbddb83_cropped.jpg?f=community)
Hoi MedeTweakers + Mods,
Omdat iedere laptop ingebouwde speakers heeft, en pc-speakers altijd op 230v lopen, heeft een vriend van mij een speaker omgebouwd zodat hij runt op 12v molex. Dit gaf me inspiratie om het ook te doen.
Eerst ff Knutselen aan oude voeding, powerswitch op de groene "power-on" en een zwarte ground aansluiten.
Switch erop
- Eerste versterker module laten doorbranden, 12v ipv 5v erop gezet en Pof, Rook.
We nemen een oude Trust Dynamic Sound 2.0.
Op de transformator staat duidelijk welke voltage de speaker gebruikt & FF naar een vriend van me geweest, en de transformator doorgemeten. Om zeker te zijn dat ik de draden niet verkeerd om aansluit
Als mount gebruik ik deze floppyconverter om de module in een 5.25" bay te plaatsen.
Foto'tje module + speaker van de voorkant.
Complete View + frontpanel.
Setup v.l.n.r:
- Het brandende ledje geeft aan of de module werkt.
- De eerste regelaar voor Volume.
- De tweede regelaar voor Treble.
- De derde regelaar voor Bass.
- Rode ledje is out of order. (eerste in serie willen zetten met groene ledje, maar groene led werd te zwak)
De DVD-Drive is ook out of order, nog ff zoeken naar gratis SATA DVD-Drive. (heeft iemand er nog een liggen?
)
Omdat iedere laptop ingebouwde speakers heeft, en pc-speakers altijd op 230v lopen, heeft een vriend van mij een speaker omgebouwd zodat hij runt op 12v molex. Dit gaf me inspiratie om het ook te doen.
Eerst ff Knutselen aan oude voeding, powerswitch op de groene "power-on" en een zwarte ground aansluiten.
Switch erop
- Eerste versterker module laten doorbranden, 12v ipv 5v erop gezet en Pof, Rook.
We nemen een oude Trust Dynamic Sound 2.0.
Op de transformator staat duidelijk welke voltage de speaker gebruikt & FF naar een vriend van me geweest, en de transformator doorgemeten. Om zeker te zijn dat ik de draden niet verkeerd om aansluit
Als mount gebruik ik deze floppyconverter om de module in een 5.25" bay te plaatsen.
Foto'tje module + speaker van de voorkant.
Complete View + frontpanel.
Setup v.l.n.r:
- Het brandende ledje geeft aan of de module werkt.
- De eerste regelaar voor Volume.
- De tweede regelaar voor Treble.
- De derde regelaar voor Bass.
- Rode ledje is out of order. (eerste in serie willen zetten met groene ledje, maar groene led werd te zwak)
De DVD-Drive is ook out of order, nog ff zoeken naar gratis SATA DVD-Drive. (heeft iemand er nog een liggen?
)
Liftmonteur: Heel de dag up's en down's!
misschien, straks even kijken...:
De DVD-Drive is ook out of order, nog ff zoeken naar gratis SATA DVD-Drive. (heeft iemand er nog een liggen?
:strip_exif()/u/412551/1000x1000.gif?f=community)
@hetpepijntje
Ik wist niet dat ze bestonden totdat ik een pc in mekaar moest zetten en de verkoper met het idee van de Scythe Kama Bay speakers kwam. Ik moet zeggen dat ze een zeer vol geluid geven hoewel ze wel een beetje een Aldi-look hebben (en ze werken op een molex stekker ).
http://www.scythe-usa.com.../032/scbs1000_detail.html
Ik wist niet dat ze bestonden totdat ik een pc in mekaar moest zetten en de verkoper met het idee van de Scythe Kama Bay speakers kwam. Ik moet zeggen dat ze een zeer vol geluid geven hoewel ze wel een beetje een Aldi-look hebben (en ze werken op een molex stekker
).http://www.scythe-usa.com.../032/scbs1000_detail.html
Come to the dark side.... we have cookies!
Dat komt nog!
Zelf knutselen is altijd leuker!:
@hetpepijntje
Ik wist niet dat ze bestonden totdat ik een pc in mekaar moest zetten en de verkoper met het idee van de Scythe Kama Bay speakers kwam. Ik moet zeggen dat ze een zeer vol geluid geven hoewel ze wel een beetje een Aldi-look hebben (en ze werken op een molex stekker
http://www.scythe-usa.com.../032/scbs1000_detail.html
Hiervoor heb ik een 3.5mm > cinch kabel. Die heb ik via CableManagement naar achter doorgevoerd en door een half PCI-slot direct op mijn geluidskaart zitten. Je ziet er haast niets van.
Liftmonteur: Heel de dag up's en down's!
hierbij de betere foto's
[img width=800 height=130]http://g.bfbcs.com/963/pc_Sambalbij.png[/img]
:strip_icc():strip_exif()/u/336958/3910.jpg?f=community)
het heeft misschien niks met pc's te maken(behalve dat de ledjes eigenlijk aangeschaft waren voor een casemod)
maar ik post het hier toch maar, dit is mijn oude zuiger (50cc) die was vastgelopen en ik had nog wat ledjes over, weerstandje ertussen en hoppa, een leuk bureaudecoratietje
maar ik post het hier toch maar, dit is mijn oude zuiger (50cc) die was vastgelopen en ik had nog wat ledjes over, weerstandje ertussen en hoppa, een leuk bureaudecoratietje
Mop mop, gas derop!
:strip_icc():strip_exif()/u/237152/icon.jpg?f=community){kind=icon}
Luister naar je onderbewustzijn. Er is een reden dat je niet wilt weten hoe je voedsel wordt geproduceerd.
Ah
Zou je evengoed een grotere foto willen maken? Nu ben ik eigenlijk wel benieuwd
Alleen als je genoeg tijd hebt hoor.
Zou je evengoed een grotere foto willen maken? Nu ben ik eigenlijk wel benieuwd
Alleen als je genoeg tijd hebt hoor.
Luister naar je onderbewustzijn. Er is een reden dat je niet wilt weten hoe je voedsel wordt geproduceerd.
nee, helemaal niet, is ook zomermaanden, meeste hebben vakantie
ik zal binnenkort ook nog es leuk speeltje posten
ik zal binnenkort ook nog es leuk speeltje posten
Evga SR-2 + SR-2 1200w psu, 2x X5550, GTX580 Classified's 3Gb lots of custom parts..... Some people think they are god while they just come looking, hate people with god-complex and cheaters on Hwbot.
:strip_exif()/u/305588/mexel.gif?f=community)
Verwijderd
Mijn kleine mod van vandaag is dat ik me H60 aan heb gepast met een Push/pull systeem.
Scheeld gewoon 6 a7 graden.
Probleem was dat de meeste boutjes te lang waren en zilver.
Ik wilde zwart.Staat veel netter.
Toen kwam het probleem dat die nergens waren.
Ik dacht dan me schroevendraaier door het gat en een klein boutje erin van een MB.
Is de originele koeler van Coolermaster van gat tot gat dicht.
Bij die van Corsair is die open.
Een van de kanten wat opgeboord zodat me schroevendraaier er doorheen kon.
Nu kon ik kleine boutjes gebruiken doormiddel van ertussen vast te houden en zo vast te draaien.
Resultaat:
Scheeld gewoon 6 a7 graden.
Probleem was dat de meeste boutjes te lang waren en zilver.
Ik wilde zwart.Staat veel netter.
Toen kwam het probleem dat die nergens waren.
Ik dacht dan me schroevendraaier door het gat en een klein boutje erin van een MB.
Is de originele koeler van Coolermaster van gat tot gat dicht.
Bij die van Corsair is die open.
Een van de kanten wat opgeboord zodat me schroevendraaier er doorheen kon.
Nu kon ik kleine boutjes gebruiken doormiddel van ertussen vast te houden en zo vast te draaien.
Resultaat:
:strip_icc():strip_exif()/u/97851/crop576e6580dbad6_cropped.jpeg?f=community)
Een tijdje geleden was er iemand die voor zijn casemod allemaal proefstukjes oranje plexiglas besteld had, om de beste eruit te selecteren. Weet iemand toevallig nog wie dat was en/of in welk topic?
Ik ben nu namelijk op zoek naar mooi oranje plexiglas, maar ik weet dat bedrijven nog wel eens een ruime definitie van 'oranje' aanhouden
Ik ben nu namelijk op zoek naar mooi oranje plexiglas, maar ik weet dat bedrijven nog wel eens een ruime definitie van 'oranje' aanhouden
Casemod: Cubeleon
Ik ben net even bezig geweest om een 140mm fan in een plexi buis te plaatsen (die zelfde als ook in de Liquid Lexa zitten) voor een toekomstig project.
past precies
Adio!
past precies
Adio!
:strip_icc():strip_exif()/u/313842/crop67fa6677cf8d5_cropped.jpg?f=community)
We kennen allemaal dit toetsenbord wel denk ik, de IBM Model M:
Ontzettend fijn toetsenbord, het enige wat er ouderwets aan is, is dat het niet draadloos is. Dit exemplaar is 17 jaar oud, en ik wou hem wel draadloos hebben. Maar aangezien bij elk toetsenbord de matrix vaak totaal anders is, is het meestal niet zo makkelijk om er even een andere controller in te bouwen. Echter kwam ik er afgelopen week achter dat de matrix van dit toetsenbord best wel heeeeel erg hetzelfde is (op 2 toetsen na) als die van het Logitech Wii Keyboard. Dus ik ben maar eens aan de slag gegaan.
Volgens mijn theorie moet ik de draadjes als volgt aansluiten:
en dan moet het werken...
Uit mijn Amiga 500 tijdperk had ik nog een mooie 86-pins connector liggen:
hier heb ik dus de overbodig pennetjes uitgetrokken...
toen ff volgens eerder gemaakte tekening de draadjes eraan gesoldeerd...
vakkundig vastgezet met dubbelgevouwen dierenplaatjes van de albert heijn, en klaar!
Het enige wat er nog moet gebeuren is een kleine afwijking in de matrix softwarematig oplossen, aangezien op het numerieke deel de toetsen "+" en "-" zijn verwisseld, dit staat onderaan mijn post beschreven...
Er zat alleen nog geen aan/uit knop op, dus het toetsenbord staat continu aan, niet dat het heel erg is, want met de vastgesoldeerde AAAA-batterijen (uit een 9V batterij gesloopt) moet het wel een jaar werken.
Ik had al wel bedacht om een mooie schakelaar te plaatsen op de plek waar het snoer er eerst uit kwam:
Maar dan zit ik nog met de usb-ontvanger die ik ergens kwijt moet, wanneer ik het toetsenbord voor langere tijd niet gebruik, of als ik hem ergens mee naartoe neem.
Dus de schakelaar er weer uit, en ik dacht, als ik nou een soort van contra-usb-iets in het toetsenbord bouw, dan kan ik de ontvanger er zo in prikken als ik het toetsenbord niet gebruik, en daar was dit ding wel geschikt voor:
moest alleen wel een stuk af, anders past het niet...
En om twee vliegen in een klap te slaan, meteen maar even een microswitch ernaast gemonteerd:
als de usb-ontvanger dus in het toetsenbord wordt opgeborgen duwt deze het metalen verlengstukje van de microswitch naar rechts, en wordt zodoende het toetsenbord ook nog eens automatisch uitgeschakeld
Zo ziet het er van de buitenkant uit:
netjes opgeborgen
Eindresultaat van binnen:
De twee foute toetsen
Die lui van Logitech hebben bij het ontwerpen van het Wii Keyboard blijkbaar bij IBM afgekeken, want de hele matrix is op 2 toetsen na hetzelfde. (Wel zijn de rijen en kolommen van plek verwisseld).
Wat echter minder leuk is, en niet hardwarematig op te lossen is, is dat de toetsen + en - van het numerieke deel zijn verwisseld. Dus als je op het numerieke deel de - indrukt komt er een + op het scherm en als je de + indrukt komt de - op het scherm. Dit is softwarematig op te lossen, en wel als volgt:
Voor Windows:
[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Contro l\Keyboard Layout]
"Scancode Map"=hex:00,00,00,00,00,00,00,00,03,00,00,00,4a,00 ,4e,00,4e,00,4a,00,00,00,00,00
(Deze registry-hack kun je hier downloaden: http://files.zutphen.nu/kpplusminusswap.reg )
Voor Linux: de volgende regels in .Xmodmap zetten:
keycode 82 = KP_Add
keycode 86 = KP_Subtract
Eindresultaat:
een perfect werkend draadloos IBM Model M toetsenbord, zoals op de eerste foto te zien is...
Ontzettend fijn toetsenbord, het enige wat er ouderwets aan is, is dat het niet draadloos is. Dit exemplaar is 17 jaar oud, en ik wou hem wel draadloos hebben. Maar aangezien bij elk toetsenbord de matrix vaak totaal anders is, is het meestal niet zo makkelijk om er even een andere controller in te bouwen. Echter kwam ik er afgelopen week achter dat de matrix van dit toetsenbord best wel heeeeel erg hetzelfde is (op 2 toetsen na) als die van het Logitech Wii Keyboard. Dus ik ben maar eens aan de slag gegaan.
Volgens mijn theorie moet ik de draadjes als volgt aansluiten:
en dan moet het werken...
Uit mijn Amiga 500 tijdperk had ik nog een mooie 86-pins connector liggen:
hier heb ik dus de overbodig pennetjes uitgetrokken...
toen ff volgens eerder gemaakte tekening de draadjes eraan gesoldeerd...
vakkundig vastgezet met dubbelgevouwen dierenplaatjes van de albert heijn, en klaar!
Het enige wat er nog moet gebeuren is een kleine afwijking in de matrix softwarematig oplossen, aangezien op het numerieke deel de toetsen "+" en "-" zijn verwisseld, dit staat onderaan mijn post beschreven...
Er zat alleen nog geen aan/uit knop op, dus het toetsenbord staat continu aan, niet dat het heel erg is, want met de vastgesoldeerde AAAA-batterijen (uit een 9V batterij gesloopt) moet het wel een jaar werken.
Ik had al wel bedacht om een mooie schakelaar te plaatsen op de plek waar het snoer er eerst uit kwam:
Maar dan zit ik nog met de usb-ontvanger die ik ergens kwijt moet, wanneer ik het toetsenbord voor langere tijd niet gebruik, of als ik hem ergens mee naartoe neem.
Dus de schakelaar er weer uit, en ik dacht, als ik nou een soort van contra-usb-iets in het toetsenbord bouw, dan kan ik de ontvanger er zo in prikken als ik het toetsenbord niet gebruik, en daar was dit ding wel geschikt voor:
moest alleen wel een stuk af, anders past het niet...
En om twee vliegen in een klap te slaan, meteen maar even een microswitch ernaast gemonteerd:
als de usb-ontvanger dus in het toetsenbord wordt opgeborgen duwt deze het metalen verlengstukje van de microswitch naar rechts, en wordt zodoende het toetsenbord ook nog eens automatisch uitgeschakeld
Zo ziet het er van de buitenkant uit:
netjes opgeborgen
Eindresultaat van binnen:
De twee foute toetsen
Die lui van Logitech hebben bij het ontwerpen van het Wii Keyboard blijkbaar bij IBM afgekeken, want de hele matrix is op 2 toetsen na hetzelfde. (Wel zijn de rijen en kolommen van plek verwisseld).
Wat echter minder leuk is, en niet hardwarematig op te lossen is, is dat de toetsen + en - van het numerieke deel zijn verwisseld. Dus als je op het numerieke deel de - indrukt komt er een + op het scherm en als je de + indrukt komt de - op het scherm. Dit is softwarematig op te lossen, en wel als volgt:
Voor Windows:
[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Contro l\Keyboard Layout]
"Scancode Map"=hex:00,00,00,00,00,00,00,00,03,00,00,00,4a,00 ,4e,00,4e,00,4a,00,00,00,00,00
(Deze registry-hack kun je hier downloaden: http://files.zutphen.nu/kpplusminusswap.reg )
Voor Linux: de volgende regels in .Xmodmap zetten:
keycode 82 = KP_Add
keycode 86 = KP_Subtract
Eindresultaat:
een perfect werkend draadloos IBM Model M toetsenbord, zoals op de eerste foto te zien is...
An unbreakable toy is useful to break other toys
@ MartinMeijerink Grappig idee is dat toetsenbord zwaar? want ik had eerst een tobo die was loodzwaar heb nu dan een g15v2
is dat toetsenbord zwaar? want ik had eerst een tobo die was loodzwaar heb nu dan een g15v2
Prachtig, netjes opgelost ook met die microswitch.
En een +1 voor die mooie gekleurde Paint tekening
En een +1 voor die mooie gekleurde Paint tekening
/u/100634/GoT.png?f=community)
lol, ik zag eerst niet eens dat het was gepaint
Kon je de '+' en '-' niet simpelweg fysiek van plaats verwisselen? Erg leuke mod! Heb je dit al eens vaker gedaan? Ik kan me herinneren dat er een Tweaker was die hetzelfde had gedaan, misschien was jij het?
Kon je de '+' en '-' niet simpelweg fysiek van plaats verwisselen? Erg leuke mod! Heb je dit al eens vaker gedaan? Ik kan me herinneren dat er een Tweaker was die hetzelfde had gedaan, misschien was jij het?
My favorite programming language is solder.
/u/142929/avatar.png?f=community){kind=avatar}
@jerry898: toetsenbord is idd zwaar: 2 kilo
@ThinkPad: thanx, ik hou van kleurtjes (was trouwens gimp, geen paint, maar komt op hetzelfde neer)
@Puch-Maxi: fysiek gaat al niet zoals engelbertus al zegt, of bedoel je de bedrading onder de toets? Dit is nl. wel heel lastig, dan moet ik alles loshalen, het is met een soort plastic klinknagels vastgemaakt, dus dan krijg ik het nooit meer in elkaar, en die sporen op het membraan zijn ook heel moeilijk aan te passen (dan zou ik met strookjes aluminiumfolie en zilverlijm oid moeten gaan werken).
Ik heb idd vaker een keyboard draadloos gemaakt, tot nu toe heb ik er 4 gemaakt door de matrix compleet aan te passen met ongeveeer 200 gesoldeerde draadjes (ik heb ze niet allemaal gepost want dat zou saai worden), dit is dus mijn vijfde draadloze mechanische toetsenbord... Ik heb nu nog 4 Logitech Wii Keyboards over, en ze zijn nergens meer te koop... Maar als ik dan uiteindelijk ooit 9 draadloze mechanische toetsenborden heb is het ook wel een keer genoeg...
@ThinkPad: thanx, ik hou van kleurtjes
(was trouwens gimp, geen paint, maar komt op hetzelfde neer)@Puch-Maxi: fysiek gaat al niet zoals engelbertus al zegt, of bedoel je de bedrading onder de toets? Dit is nl. wel heel lastig, dan moet ik alles loshalen, het is met een soort plastic klinknagels vastgemaakt, dus dan krijg ik het nooit meer in elkaar, en die sporen op het membraan zijn ook heel moeilijk aan te passen (dan zou ik met strookjes aluminiumfolie en zilverlijm oid moeten gaan werken).
Ik heb idd vaker een keyboard draadloos gemaakt, tot nu toe heb ik er 4 gemaakt door de matrix compleet aan te passen met ongeveeer 200 gesoldeerde draadjes (ik heb ze niet allemaal gepost want dat zou saai worden), dit is dus mijn vijfde draadloze mechanische toetsenbord...
Ik heb nu nog 4 Logitech Wii Keyboards over, en ze zijn nergens meer te koop... Maar als ik dan uiteindelijk ooit 9 draadloze mechanische toetsenborden heb is het ook wel een keer genoeg...
An unbreakable toy is useful to break other toys
/u/117972/avatar.png?f=community){kind=avatar}
@Sylistar
Hoe heb je die fan er zo 'schoon' uitgekregen? Ik ben binnenkort iets vergelijkbaars van plan (fan in een vuilnisemmer i.p.v. een buis, maar hetzelfde idee) en wou eigenlijk de fan aan een latje ofzoiets vastlijmen. De originele 4 plastic 'latjes' gebruiken ziet er echter veel mooier uit! Los gesneden met een stenlimes?
Hoe heb je die fan er zo 'schoon' uitgekregen? Ik ben binnenkort iets vergelijkbaars van plan (fan in een vuilnisemmer i.p.v. een buis, maar hetzelfde idee
) en wou eigenlijk de fan aan een latje ofzoiets vastlijmen. De originele 4 plastic 'latjes' gebruiken ziet er echter veel mooier uit! Los gesneden met een stenlimes?
MSI GX640 - 8GB RAM, Radeon 5970, 80GB SSD
/u/340422/Blackout%2520klein.JPG?f=community)
en die vindt je niet zwaar?:
@ MartinMeijerink Grappig idee
of bedoelde je dat de toetsen zwaar gaan? want daar heb ik met mijn G15v2 ook wel last.
| Asus Rampage III Gene | Intel i7 930 | Corsair Dominator GT 6GB PC3-14900 | Asus GTX580 Matrix | Intel 510 SSD 120GB | Cooler Master Silent Pro M850 | Cooler Master CM-690 II Advanced | Corsair H50 | Logitech G15 Red |
als je iets van plastic wilt uitzagen moet je altijd een groter vlak uitzagen, wat je later met een vijl kunt bij werken. en ik heb een ijzerzaag gebruikt, heeft dunne kleine tandjes. werkt sneller en fijner dan een Stanly mes.:
@Sylistar
Hoe heb je die fan er zo 'schoon' uitgekregen? Ik ben binnenkort iets vergelijkbaars van plan (fan in een vuilnisemmer i.p.v. een buis, maar hetzelfde idee
als je nog meer vragen hebt stuur maar een DM
Hierbij dan de foto's, ben er nog niet helemaal tevreden mee, ben nog wat plannen aan het uitwerken.
Sorry voor de crappy foto's, heb maar een simpele camera, en trilhanden
---RAWE CEEK!!!---
/u/365083/Untitled-1.png?f=community)
Ik heb maar weer eens een modje uitgevoerd, deze keer op mijn toetsenbord; de Logitech MK600. Van zichzelf niet een heel lelijk ding, maar als modder wil je altijd beter.
Foto's zijn met mobiel genomen en daarom helaas niet van topkwaliteit. Binnenkort een Nikon Coolpix s2500 halen, misschien dat ik dan wel even goeie foto's neem.
Zo was het toetsenbord:
Ik heb de zwarte randen afgeplakt en de rest opgeschuurd en mat wit gespoten. Wit past in mijn ogen overal bij en mijn headset is wit, dus vandaar.
Hope you like!
Ian
Foto's zijn met mobiel genomen en daarom helaas niet van topkwaliteit. Binnenkort een Nikon Coolpix s2500 halen, misschien dat ik dan wel even goeie foto's neem.
Zo was het toetsenbord:
Ik heb de zwarte randen afgeplakt en de rest opgeschuurd en mat wit gespoten. Wit past in mijn ogen overal bij en mijn headset is wit, dus vandaar.
Hope you like!
Ian
[ Voor 18% gewijzigd door Ianovski op 20-08-2011 00:48 ]
:strip_icc():strip_exif()/u/386889/crop5ac0798f725d9_cropped.jpeg?f=community)
Hier 2 kleine mods die vooral snel en praktisch, en niet mooi, zijn. Ik heb helaas alleen foto's van het eindproduct, ingebouwd en wel, en dus niet van de bouw zelf.
Eerst een mod om het minuscule 30mm fannetje dat een 180 watt voeding koelhield (door warmte om te zetten in heel veel geluid) te vervangen door een stille 80mm fan. Dit heb ik gedaan door met een dremel een fan-vormig gat in de deksel van de voeding te maken, en deze erop te lijmen. Dat ziet er dan zo uit:
Op de tweede foto zie je het oude fannetje rechts nog zitten.
Vervolgens heb ik, in dezelfde kast, de eveneens luidruchtige 40mm cpu fan (6000 rpm!) vervangen door eenzelfde 1400 rpm 80 mm fan die je hierboven ziet. Deze zeer ingewikkelde mod, die enorm veel tijd heeft gekost, bestond uit het losschroeven van de oude fan, met een lijmpistool twee druppels lijm aanbrengen op de nieuwe fan, en deze nieuwe fan snel op het koelblok leggen:
Het uiteindelijke resultaat is een NAS/Servertje die een stuk stiller is, en (bijna) net zo koel.
Eerst een mod om het minuscule 30mm fannetje dat een 180 watt voeding koelhield (door warmte om te zetten in heel veel geluid) te vervangen door een stille 80mm fan. Dit heb ik gedaan door met een dremel een fan-vormig gat in de deksel van de voeding te maken, en deze erop te lijmen. Dat ziet er dan zo uit:
Op de tweede foto zie je het oude fannetje rechts nog zitten.
Vervolgens heb ik, in dezelfde kast, de eveneens luidruchtige 40mm cpu fan (6000 rpm!) vervangen door eenzelfde 1400 rpm 80 mm fan die je hierboven ziet. Deze zeer ingewikkelde mod, die enorm veel tijd heeft gekost, bestond uit het losschroeven van de oude fan, met een lijmpistool twee druppels lijm aanbrengen op de nieuwe fan, en deze nieuwe fan snel op het koelblok leggen:
Het uiteindelijke resultaat is een NAS/Servertje die een stuk stiller is, en (bijna) net zo koel.
EV: Skoda Enyaq iV60. PV: 1.6 kWp Z, 3.5 kWp W, 2.8 kWp O
Van de week op de gok een Scythe Musashi gekocht, terwijl er speciefiek werd aangegeven dat deze niet past op een HD5750. "I've proven that theory wrong!"
Koeler zit er inmiddels op, na een kleine modificatie aan de bracket van de GPU.
Zoals te zien op de onderstaande foto, heb ik er op 2 plaatsen een inham in moeten maken, de heatpipes kwamen er net tegenaan:
Ook heb ik aan de onder, en bovenzijde van de geheugen chips heatsinks geplakt, had er toch genoeg, en beter teveel dan te weinig:
En in vergelijkin met de originele koeler:
Idle is hij van 50/55 graden, naar 30/35 graden gedaan, nog niet gestrest. Helaas zat de originele fancontroller er niet bij, dus daar even achteraan gemaild. Wordt dat niks, maak ik er zelf wel even een, heb nog een goede potmeter liggen dus.
Koeler zit er inmiddels op, na een kleine modificatie aan de bracket van de GPU.
Zoals te zien op de onderstaande foto, heb ik er op 2 plaatsen een inham in moeten maken, de heatpipes kwamen er net tegenaan:
Ook heb ik aan de onder, en bovenzijde van de geheugen chips heatsinks geplakt, had er toch genoeg, en beter teveel dan te weinig:
En in vergelijkin met de originele koeler:
Idle is hij van 50/55 graden, naar 30/35 graden gedaan, nog niet gestrest. Helaas zat de originele fancontroller er niet bij, dus daar even achteraan gemaild. Wordt dat niks, maak ik er zelf wel even een, heb nog een goede potmeter liggen dus.
---RAWE CEEK!!!---
:strip_exif()/u/354857/lah-n8p.gif?f=community)
| Asus Rampage III Gene | Intel i7 930 | Corsair Dominator GT 6GB PC3-14900 | Asus GTX580 Matrix | Intel 510 SSD 120GB | Cooler Master Silent Pro M850 | Cooler Master CM-690 II Advanced | Corsair H50 | Logitech G15 Red |
Is het ook stiller? Of alleen maar koeler? Zelf ben ik meer een stilte freak nl
EV: Skoda Enyaq iV60. PV: 1.6 kWp Z, 3.5 kWp W, 2.8 kWp O
