[naftebakje]

Als het om goedkope ledstrips gaat, kan je echt niet om dealextreme heen, voor 10€ krijg je een meter RGB ledstrip thuisgestuurd die dan nog eens goed werkt, daar kan geen andere winkel aan.
In Nederland is de bekendste online elektronicawinkel volgens mij dickbest, niets dan goeie reacties erop.

[hardware.tom]

Bedankt voor de reactie!

Dickbest kende ik al maar ze hebben een heel klein assortiment leds, geen RGB, weinig kleuren en nog best wel duur ook.

Bedoelde je deze strip?: http://www.dealextreme.com/details.dx/sku.14965
Ik bestel dan meteen maar wat oortjes voor mijn ipod mee en wat krimpkous, het is daar echt heel goedkoop.

[Sprite_tm]

Hebben jullie lft's laatste creatie al eens gezien? * Sprite_tm is best jaloers op de demoscene- en muziekskills van die gast.

[mux]

Het is zo jammer dat hij zulke supergeniale dingen doet met relatief simpele chippies, maar aan de hardwarekant zo compleet achterloopt. Als hij zijn tijd zou steken in DSPs en snellere microcontrollers, of chip-to-chip-interfaces, zou hij in de wereld van algoritmen en andere van zulke microelectronics/computer science echt heel ver komen.

[Sprite_tm]

Nee, je snapt het niet. Het is een demo, aka het is de bedoeling om iets gaafs te maken, niet meer en niet minder. Hij probeert hierin uit te blinken door met zo min mogelijk hardware zo goed mogelijke effecten te maken. Ja, natuurlijk, je kan er een DSP en dedicated opengl-hardware enzo aanknopen, maar dan ben je gewoon een graphic workstation aan het her-uitvinden en what's the fun in that?

[mux]

Dat is niet wat ik zeg... Je kunt óf iets gaafs doen met weinig hardware... of iets ULTRA-ultragaafs doen met meer hardware? De capaciteiten heeft hij duidelijk.

Of doet hij dit in het dagelijks leven al?

[Sprite_tm]

Het punt is dat ik me afvraag of het inderdaad mogelijk is om in je eentje iets exponentieel gavers te maken met betere hardware. Volgens mij moet je daar namelijk noodzakelijk veel meer tijd en moeite insteken om boven het maaiveld uit te steken, terwijl je de charme van de hardware-kant voor een groot gedeelte kwijtbent.

[Fuzzillogic]

Denk dat dat niet kan. Ik denk dat de complexiteit van krachtigere hardware ook dwingt tot nog meer niche-vorming van kennis. Daar waar een mens vroegah nog "wetenschapper" was en zo ongeveer de hele bekende wetenschap kon overzien kan dat nu écht niet meer. Men is vergeleken met vroeger ontzettend gespecialiseerd. Dat zal hier ook opgaan. Kudo's wat Linus doet hier; hij heeft duidelijk verregaande kennis van computer science in het algemeen, (AVR) assembly in het bijzonder en muziek en een aardige know-how van elektronica. Het valt nog wel te behappen. Maar om iets spectaculairs te maken op krachtigere hardware zul je toch op elk van die onderwerpen nog veel meer diepgaande kennis nodig hebben. En er is een grens aan wat een mens kan

[ThinkPad]

Ik heb een krat radiootje gebouwd, en wat zitten knutselen met wat schakelaartjes, klein voedinkje om accu bij te laden, gelijkrichter aan een AC adapter als externe voeding enzo.

Maar hoe zorg ik nou dat m'n radio automatisch omschakelt naar de externe voeding? Ik doe het nu namelijk met een 3 polige schakelaar (plus van de radio op de middelste pin, plus van accu op een buitenste pin, en plus van externe voeding op andere buitenste pin). Ik wil dit graag automatisch laten gaan om het foolproof te maken. Het laden is niet zo'n probleem, dat heb ik al gefixt door m'n lader gewoon permanent aan de accu te hangen met een diode ertussen (zodat m'n accu geen stroom gaat leveren aan de lader).

Ik zat zelf met een relais in m'n hoofd, en iets met een overname contact ofzo, maar zo veel weet ik nou ook weer niet van relais af Ik weet hoe een relais werkt, maar daar houdt het ook wel op eigenlijk

[DJSmiley]

ThinkPadd schreef op zondag 02 mei 2010 @ 23:31:
Ik heb een krat radiootje gebouwd, en wat zitten knutselen met wat schakelaartjes, klein voedinkje om accu bij te laden, gelijkrichter aan een AC adapter als externe voeding enzo.

Maar hoe zorg ik nou dat m'n radio automatisch omschakelt naar de externe voeding? Ik doe het nu namelijk met een 3 polige schakelaar (plus van de radio op de middelste pin, plus van accu op een buitenste pin, en plus van externe voeding op andere buitenste pin). Ik wil dit graag automatisch laten gaan om het foolproof te maken. Het laden is niet zo'n probleem, dat heb ik al gefixt door m'n lader gewoon permanent aan de accu te hangen met een diode ertussen (zodat m'n accu geen stroom gaat leveren aan de lader).

Ik zat zelf met een relais in m'n hoofd, en iets met een overname contact ofzo, maar zo veel weet ik nou ook weer niet van relais af Ik weet hoe een relais werkt, maar daar houdt het ook wel op eigenlijk

Relais op de voedingsspanning die bekrachtigd wordt als je een adaptor erin drukt, en 'm dan omschakeld. Schematje quick&dirty met pen & scan: http://www.djsmiley.com/got/pics/penscan.png
edit: wel ff een diode antiparalel aan je relais zetten.

Alternatief (bespaart je weer een relais) is om een voedingsplug te pakken met een ingebouwd wisselcontact.

[ Voor 5% gewijzigd door DJSmiley op 02-05-2010 23:51 ]

[ThinkPad]

Volgens mij heeft m'n voedingsplug dat wel

Wat doe ik dan met dat wisselcontact ? Waar sluit ik dat op aan ?

[DJSmiley]

ThinkPadd schreef op zondag 02 mei 2010 @ 23:42:
Volgens mij heeft m'n voedingsplug dat wel

Wat doe ik dan met dat wisselcontact ? Waar sluit ik dat op aan ?

Zet de multimeter er even op. Als het goed is heb je naast de GND dan 3 pennetjes tot je beschikking, 1 is de centrale pin... daar gaat je versterker op. Zonder plug is die doorverbonden met een andere, en daar gaat de accu op. Als je stekker erin prikt, zal die verbroken worden en zou je 'm tussen je voedingsplug en versterker moeten hebben: ding heeft spanning vanaf je voeding.

[ThinkPad]

Ik heb hier jackplugs met 3 polen, en die werken niet echt volgens jouw beschrijving

Maar ik weet in ieder geval genoeg, ga binnenkort wel even verder met prutsen

[DP Kunst]

woehoe, zojuist zelf m'n eerste PCB geëtst met de toner transfer methode en Press n Peel papier. Werkt best mooi! Nu eens kijken of de pcb ook nog werkt

[Sprite_tm]

Iemand trouwens enig idee waar je goedkoop Press'n'Peel vandaan kan trekken? Op Ebay kost 't zo'n E2 per sheet, en dan moet het vaak uit de VS of Engeland komen.

[sebastius]

Jeetje, Press&Peel heb ik jaren terug een keer bij zo'n inkoopactie gekocht (ben er nog steeds niet doorheen), maar sindsdien ben ik het niet meer goedkoop tegengekomen. Misschien weer een SK organiseren met de EL fans hierzo?

[DP Kunst]

Ik heb maar weer 5 velletjes besteld op ebay voor 13€ incl verzendkosten. Als er nou eens een importeur in NL zou zijn, scheelt een hoop. Ook een berg PCB's besteld. 5plaatjes 300 x 200 x 1,6mm enkelzijdig voor zo'n 16€.

Die manier met Press n Peel werkt wel echt goed, alleen krimpt dat plastic volgens mij. In het midden is deprint haarscherp, maar aan de buitenkant is het naar binnen getrokken en is het een beetje vaag geworden. Heeft iemand al eens geprobeerd om dat spul met een lamineer apparaat op de print te plakken?

[Verwijderd]

Weet iemand waar dit soort 4mm banaanstekkers te vinden zijn (deze zitten aan een Voltcraft lipo balancer)? Deze hebben kokertjes om de contacten zitten die naar binnen schuiven, als hij dus los raakt kan hij geen kortsluiting maken. Wel zo fijn bij een laadkabel voor lipo's en loodaccu's
Ik kan ze alleen vinden van het merk Oehlbach, maarja, daar zit een "elfen bij maanlicht" prijskaartje aan (E10 per stuk, een Hirschmann kost 1.50 ofzo) en ze zijn een beetje te groot.

[Cassettebandje]

Okaphone heeft wel wat, maar goedkoop worden dergelijke stekkers niet denk ik: http://www.okaphone.com/artikelen.asp?groep=273&id=781 Ik heb gegoogled op "veiligheids banaanstekker", misschien kun je daar iets meer mee vinden.

[mace]

Conrad heeft ze wel, voor 1,54 per stuk. klikklik

Andere kleuren staan er ook bij.

[ Voor 3% gewijzigd door mace op 09-05-2010 16:12 ]

[hardware.tom]

Je link werkt niet...

[mux]

Ik heb dit weekend besteed aan iets dat simpel lijkt, maar toch een hoop tijd kost om uit te werken.

Stel, je wilt een weerstandsdeling maken, maar je hebt maar een beperkt, en behoorlijk willekeurig, assortiment weerstanden liggen. Wat is de ideale combinatie van weerstanden? Stel dat ik een hele serie, behalve net die ene ideale waarde heb liggen, wat moet ik dan? En stel dat ik wel hele series heb liggen, maar dat ze de verkeerde grootte zijn en maar een paar goed zijn?

Dan gebruik je nu deze weerstandsdeling-calculator met sorteerfuncties en mogelijkheid voor het gebruik van willekeurige weerstanden. E6, E12, E24, high-precision E24, E48, E96 en E192 zitten in ieder geval al ingebakken.

Nu nog een nuttige help-functie schrijven, want het is een ultranuttige tool, maar het is misschien niet meteen duidelijk wat de bedoeling is...

[LED-Maniak]

Handig

Ik kreeg commentaar toen ik Vcc /2 deed

[Cornelisjuh]

FF een stom vraagje, maar hebben die lichtstaven die je in PC's ziet ook een naam ? kan er ff niet op komen. Ik had al gezocht op ledbar maar dan krijg je een staaf met allemaal los led licht, ik heb het over zon TLbuis -achtige-licht-staaf zegmaar Je ziet ze ook wel eens voor auto's...

[LED-Maniak]

CCFL is the name

[mux]

LED-Maniak schreef op zondag 09 mei 2010 @ 17:39:
Handig

Ik kreeg commentaar toen ik Vcc /2 deed

één van die weinige projectjes die zó nuttig is dat er input validation op komt hè ;-)

[mace]

hardware.tom schreef op zondag 09 mei 2010 @ 16:24:
Je link werkt niet...

Goh vreemd, ik heb die directe productlink gebruikt van Conrad.

Nouja dit is het conrad bestelnummer: 734507 - 89

[ Voor 12% gewijzigd door mace op 09-05-2010 18:05 ]

[Verwijderd]

mace schreef op zondag 09 mei 2010 @ 18:04:
[...]

Goh vreemd, ik heb die directe productlink gebruikt van Conrad.

Nouja dit is het conrad bestelnummer: 734507 - 89

je hebt de link naar 't popup venstertje genomen De directe productlink ziet er zo uit: http://www2.conrad.nl/goto.php?artikel=734507

Maargoed, die dingen zoek ik dus. De hele wereld noemt 't banaanstekkers, maar Conrad noemt 't weer lamellenstekker

[mace]

Verwijderd schreef op zondag 09 mei 2010 @ 18:21:
[...]

je hebt de link naar 't popup venstertje genomen De directe productlink ziet er zo uit: http://www2.conrad.nl/goto.php?artikel=734507

Och natuurlijk, suf van me.

Maargoed, die dingen zoek ik dus. De hele wereld noemt 't banaanstekkers, maar Conrad noemt 't weer lamellenstekker

Ik heb het gevonden door te zoeken op banaanstekker hoor.

[ Voor 77% gewijzigd door mace op 09-05-2010 18:27 ]

[LED-Maniak]

Heeft iemand hier al eens met een draadloos multinode systeem gewerkt? Ik wil een heel basic node maken zodat ik geen master/slave combinatie hoef te maken. Bedoeling is dus eenvoudig: de data die node 1 ontvangt, moet ook bij node 10 aankomen.

[mux]

Dus echte nodes, die allemaal zowel kunnen ontvangen als verzenden?

Al eens aan CC2500 met fixed timeslots en autosynchronisatie gedacht?

[Zjosh]

Heb je hierbij nog realtime eisen aan de data overdracht? En hoeveel nodes wil je implementeren?

[Cornelisjuh]

LED-Maniak schreef op zondag 09 mei 2010 @ 17:50:
CCFL is the name

Thanks

[Fuzzillogic]

LED-Maniak schreef op maandag 10 mei 2010 @ 03:18:
Heeft iemand hier al eens met een draadloos multinode systeem gewerkt? Ik wil een heel basic node maken zodat ik geen master/slave combinatie hoef te maken. Bedoeling is dus eenvoudig: de data die node 1 ontvangt, moet ook bij node 10 aankomen.

ZigBee heeft de mogelijkheid tot broadcasting naar een groep.

[LED-Maniak]

ssj3gohan schreef op maandag 10 mei 2010 @ 08:13:
Dus echte nodes, die allemaal zowel kunnen ontvangen als verzenden?

Al eens aan CC2500 met fixed timeslots en autosynchronisatie gedacht?

CC2500 heb ik gebruikt maar het bereik hiervan valt me erg tegen. Ik zat te kijken naar de RFM12 omdat deze mij goed bevalt.

Zjosh schreef op maandag 10 mei 2010 @ 09:49:
Heb je hierbij nog realtime eisen aan de data overdracht? En hoeveel nodes wil je implementeren?

Dat is een lastig puntje denk ik. Het zou realtime moeten maar ik ben bang dat voor de meeste mesh netwerken er zoveel data doorheen moet dat realtime niet te realiseren valt met bovenstaande transceivers.

Fuzzillogic schreef op maandag 10 mei 2010 @ 14:42:
[...]

ZigBee heeft de mogelijkheid tot broadcasting naar een groep.

De laatste keer dat ik keek wat zigbee nog behoorlijk prijzig. Bij wat ik wil maken loopt dat iets teveel in de papieren.


Het moet dus echt een zeer simpel netwerk worden zonder grote tabellen en dergelijke. Alhoewel ik bang ben dat dit(zeker realtime) erg lastig te realiseren valt gezien de benodigde datastromen ben ik wel erg benieuwd wat het minimale is dat je nodig hebt voor een eenvoudig netwerk.

[ Voor 62% gewijzigd door LED-Maniak op 10-05-2010 14:56 ]

[mux]

Als CC2500 niet genoeg bereik heeft, kun je de meeste netwerken wel afschrijven. CC2500 zou vergelijkbare SNR moeten hebben als ZigBee en basically alle andere ISM band zooi.

Vergeet niet dat je bij veruit de meeste modules ZELF de network layer en soms zelfs een groot deel van de foutcorrectie moet doen! Er staat bijvoorbeeld bij ANT (waar ik zelf mee wil experimenteren) dat het alle soorten netwerken kan bouwen (point-point, star, mesh, complex) maar geen enkele softwaresample heeft ondersteuning voor iets anders dan point-to-point. Zelfde geldt voor ZigBee: point-to-point krijg je, de rest moet je zelf erop bouwen.

Wat je dan meestal doet is in Matlab of een ander pakket dat dit ondersteunt een neuraal netwerk bouwen, deze finetunen tot je de gewenste routes krijgt en dat hardcoden in je microcontrollers. Als je een netwerk hebt waarvan de nodes ten opzichte van elkaar bewegen en er dus geen vaste routes (inclusief uitval) kunnen worden gemaakt, moet je dit in de apparaten zelf implementeren, en dan ga je dood van de resources die dat kost.

Dus, denk niet dat je een transceiver koopt en het daarmee afgedaan is. Moderne wireless meshes zijn spul waar een hoop IP op zit, en voorlopig zeker voor de homebrew-community niet veel software voor te vinden is die het zo makkelijk maakt als bedrade protocollen. Je zult er flink wat daagjes mee zoet zijn

Ik ben wel geinteresseerd in meehelpen als je daar zin in hebt. Voordat ik mijn ANT-modules bouw wil ik zoveel mogelijk ervaring opdoen met draadloze microcontrollernetwerkjes.

[Fuzzillogic]

LED-Maniak schreef op maandag 10 mei 2010 @ 14:52:
[...]
De laatste keer dat ik keek wat zigbee nog behoorlijk prijzig. Bij wat ik wil maken loopt dat iets teveel in de papieren.

We zijn zelf naar ZigBit aan het loeren. Zo'n €18 inc. btw. Dat is dus inclusief microcontroller.

Voor ons is er tenminste de eis dat het systeem bij collisions de boel zelf oplost. Kan CC2500 dat ook, zonder daar zelf nog een stack voor te moeten schrijven?

[Verwijderd]

Fuzzillogic schreef op maandag 10 mei 2010 @ 16:06:
[...]

We zijn zelf naar ZigBit aan het loeren. Zo'n €18 inc. btw. Dat is dus inclusief microcontroller.

Voor ons is er tenminste de eis dat het systeem bij collisions de boel zelf oplost. Kan CC2500 dat ook, zonder daar zelf nog een stack voor te moeten schrijven?

De CC2500 is een RF tranceiver, de stack moet je hier nog bij stopppen, dat kan o.a. in de vorm van ZigBee (XBee, ZigBit, e.d. zijn daarmee compatiblele implementaties). Kijk anders ook eens naar MiWi van microchip, die zijn iets goedkoper dan ZigBee modules over het algemeen, maar qua functionaliteit ongeveer hetzelfde (voor beperkte netwerken)

[LED-Maniak]

Hmm, bedankt voor de antwoorden! Ik ga eens verder onderzoeken wat de mogelijkheden zijn met de modules. Er zal toch iets 'heel low level' mogelijk moeten zijn met maar een fractie van de functies neem ik aan.

Ik vroeg me overigens af of er interesse is in adapter printjes voor SMD onderdelen? Dat er dan een eurokaart word gevult met de bekendste(en minder bekende) footprints en we er een zwik laten produceren.

[mux]

Verwijderd schreef op maandag 10 mei 2010 @ 16:34:
[...]

De CC2500 is een RF tranceiver, de stack moet je hier nog bij stopppen, dat kan o.a. in de vorm van ZigBee (XBee, ZigBit, e.d. zijn daarmee compatiblele implementaties). Kijk anders ook eens naar MiWi van microchip, die zijn iets goedkoper dan ZigBee modules over het algemeen, maar qua functionaliteit ongeveer hetzelfde (voor beperkte netwerken)

CC2500 is meer dan dat, er zit ook encryptie (geloof ik), packet handling, wake-on-radio en dat soort spul in. Een echte stack kun je het niet noemen, maar het is onhandiger om van CC2500 een ZigBee transceiver te maken dan van een echte losse RF frontend en microcontroller/dedicated ZigBee module.

Je moet natuurlijk wel de echte netwerk-stack erbij maken, als je zoiets wilt. Dat kan voor hobbygebruik best iets simpels zijn. Houd er iig rekening mee dat RF transceivers in de buurt van 20mA zitten in gebruik, dus at je al vrij gauw aan stroombesparende maatregelen wilt gaan doen.

[Sprite_tm]

* Sprite_tm is bezig met direct-to-pcb laserprinten. Kost wat moeite, maar de resultaten zijn iig in de eerste test best OK:


Dat zijn dus 2 spoortjes die om de pinnetjes van een DIP16-IC-footprint heenslingeren.

[ Voor 13% gewijzigd door Sprite_tm op 13-05-2010 14:04 ]

[LED-Maniak]

Verwarm je dan ook eerst het koper voordat je er op print?

[Sprite_tm]

Neuh, nergens voor nodig. De printer heeft zelfs geen fuser meer maar de tonerdeeltjes zijn zo goed geladen dat ze prima blijven zitten: ik fuse de toner aan de pcb vast door er met een verfstripper boven te hangen

[jeronimo]

No budget LDI, nice.

Heb je de printer gemod zodat je de print er door kunt halen?

[DP Kunst]

Sprite_tm schreef op donderdag 13 mei 2010 @ 15:16:
Neuh, nergens voor nodig. De printer heeft zelfs geen fuser meer maar de tonerdeeltjes zijn zo goed geladen dat ze prima blijven zitten: ik fuse de toner aan de pcb vast door er met een verfstripper boven te hangen

Kun je dan de boel ook weer fusen door de fuser er wel in te bouwen, dan heb je de ideale oplossing. Een pcb printen die zo de etsbak in kan...

[tafkaw]

Sprite_tm schreef op donderdag 13 mei 2010 @ 15:16:
Neuh, nergens voor nodig. De printer heeft zelfs geen fuser meer maar de tonerdeeltjes zijn zo goed geladen dat ze prima blijven zitten: ik fuse de toner aan de pcb vast door er met een verfstripper boven te hangen

Verfstripper is wel een lekkere lompe dirk stijl

jeronimo schreef op donderdag 13 mei 2010 @ 15:56:
Heb je de printer gemod zodat je de print er door kunt halen?

Nee die worden tegenwoordig standaard geleverd met verfstripper en zonder fuser

[ Voor 25% gewijzigd door tafkaw op 14-05-2010 13:39 ]

[Sprite_tm]

jeronimo: Yep. Lang leve de Dremel
DP Kunst: Theoretisch gezien wel, maar ik heb ergens het vermoeden dat een hot-air-gun beter werkt dan een fuser. Iets met contactoppervlak enzo Verder weet je zeker dat je de inkt niet 'platdrukt' waardoor je lijnen dikker zouden worden dan je ze uitgeprint hebt. Verder duurt het hot-air-gun-nen maar een seconde of 20 dus echt veel vertraging voor 't kreng de etsbak inkan is er niet

[LED-Maniak]

Nu nog even de print automatisch vastpakken en door het etsbad drukken en je kan automatisch printen fabriceren

[Stoney3K]

LED-Maniak schreef op vrijdag 14 mei 2010 @ 14:13:
Nu nog even de print automatisch vastpakken en door het etsbad drukken en je kan automatisch printen fabriceren

Robotarm? Gewoon een lopende band die het ding door een zuurbad heen trekt. Veel simpeler...

Als foto-ontwikkelmachines het kunnen, dan moet het met een print ook lukken om te laserprinten, etsen, en spoelen in één lijn.

[LED-Maniak]

Bedoelde ik

Zou een leuke uitdaging zijn. Probleem is alleen dat je etstijden telkens moet aan gaan passen.

is er overigens iemand die 20~30x 0805, 100N condensatortjes kan missen en aan mij wil verkopen?
Voor 1 euro bij farnell bestellen is ook zo wat..

[ Voor 41% gewijzigd door LED-Maniak op 16-05-2010 21:37 ]

[DP Kunst]

Zeg Sprite, eigenlijk ben ik wel benieuwd naar hoe je printer er nu uitziet. Kun je daar niet wat foto's van plaatsen?

[ThinkPad]

Ik heb een relais na een gelijkrichter zitten, en als er geen andere dingen aan die gelijkrichter hangen gaat m'n relais als een gek tekeer, als je niet beter wist zou je denken dat het zo'n tatoeëernaald was

Zodra ik echter een lampje ofzo aan de gelijkrichter hang is het geklapper over. Maar het gaat ook voorkomen dat er niks aan de gelijkrichter hang, en dan wil ik dat geklapper niet de hele tijd horen (en het lijkt me ook niet goed voor het relais).

Ik zat zelf al te denken aan een elcotje, maar toen dacht ik, dan blijft m'n relais zeker ook nog even hangen als ik de spanning van de gelijkrichter haal? Dat wil ik namelijk niet Of moet ik dan gewoon een elco met een hele kleine capaciteit kiezen?

[Boudewijn]

Elco'tje met een bleeder?

[LED-Maniak]

ThinkPadd schreef op zaterdag 15 mei 2010 @ 21:59:
Ik heb een relais na een gelijkrichter zitten, en als er geen andere dingen aan die gelijkrichter hangen gaat m'n relais als een gek tekeer, als je niet beter wist zou je denken dat het zo'n tatoeëernaald was

Zodra ik echter een lampje ofzo aan de gelijkrichter hang is het geklapper over. Maar het gaat ook voorkomen dat er niks aan de gelijkrichter hang, en dan wil ik dat geklapper niet de hele tijd horen (en het lijkt me ook niet goed voor het relais).

Ik zat zelf al te denken aan een elcotje, maar toen dacht ik, dan blijft m'n relais zeker ook nog even hangen als ik de spanning van de gelijkrichter haal? Dat wil ik namelijk niet Of moet ik dan gewoon een elco met een hele kleine capaciteit kiezen?

Laat eens je schema zien?

[Stoney3K]

ThinkPadd schreef op zaterdag 15 mei 2010 @ 21:59:Ik zat zelf al te denken aan een elcotje, maar toen dacht ik, dan blijft m'n relais zeker ook nog even hangen als ik de spanning van de gelijkrichter haal? Dat wil ik namelijk niet Of moet ik dan gewoon een elco met een hele kleine capaciteit kiezen?

Zo'n relais heeft een weerstand van een paar tot hooguit honderd Ohm (als je het tenminste over de spoel hebt), dat trekt een normaal elco'tje van een paar uF redelijk vlot leeg.

Ik weet niet hoe snel je dat relais uit wil hebben, maar hij loopt nu ook al met 50Hz te rammelen. Hang je er nu een belasting parallel aan, zoals een weerstand, dan krijg je een RL-kring tussen de spoel van het relais en de belasingsweerstand, die de stroom door het relais aflvakt en het geratel doet ophouden.

Als je gewoon een DC-spanning wil hebben, heb je toch ergens een stelletje afvlak-elco's nodig. Groter is daar wel beter in, maar als de uitschakeltijd van je relais kort moet zijn is er wel een beperking.

LED-Maniak schreef op vrijdag 14 mei 2010 @ 14:56:
Bedoelde ik

Zou een leuke uitdaging zijn. Probleem is alleen dat je etstijden telkens moet aan gaan passen.

Dat moet niet zo'n probleem zijn, je kan met een paar steppers toch prima de doorlooptijd van een PCB en de flow van etsvloeistof over de print kunt regelen, als je de vloeistof tenminste apart circuleert.

Zijn er trouwens mensen die zin hebben om mee te doen met een [EL] forummeeting? Ik heb nog een lokatie die er prima geschikt voor is en waar we kunnen sleutelen voor ~10 man, in het centrum van Eindhoven.

[ Voor 23% gewijzigd door Stoney3K op 15-05-2010 23:28 ]

[ThinkPad]

Schema: ThinkPadd in "Het Krat- en Kistradio Topic [deel 7]"

[Verwijderd]

thinkpad..... wellicht dat ik dom ben maar ik heb even naar je schema gekeken en staat je brugcel niet verkeerd ??? en dan zou dat geklapper van de 50hz komen of doet hij het ook als je alleen een accu eraan hebt hangen ??

[ThinkPad]

Kan zijn dat ik hem in m'n schema verkeerd heb getekend ja Heb die brugcel afbeelding van internet geript

En op accu klappert hij ook niet. Dat geklapper komt door de 50Hz die door de brugcel heen komt.

[Verwijderd]

dan heb je hem waarschijnlijk ook zo aangesloten..... je brugje opnieuw aansluiten en nu met wissel op wissel en de rest snap je dan zal het wel weg zijn

voor zover ik weet kan een relais niet gaan klapperen van ongestabeliseerde dc spanning
mocht je toch nog problemen hebben... diode in serie met je spoel is quick and dirty but will do the trick

[ThinkPad]

Nee ik kan hem niet anders aansluiten. Ik heb zo'n dingetje gebruikt: http://www.allekabels.nl/product_images/gd_main_3909_.jpg
Die zit echt wel goed, Wisselspanning op de ~ ~ en het relais op + en -

Ik probeer de diode wel even

Maar het vreemde vind ik ook, als ik nog een belasting aan de gelijkrichter hang (in dit geval de versterker module) dan is het geklapper over

[ Voor 42% gewijzigd door ThinkPad op 15-05-2010 23:44 ]

[Atlas]

Verwijderd schreef op zaterdag 15 mei 2010 @ 23:39:
dan heb je hem waarschijnlijk ook zo aangesloten..... je brugje opnieuw aansluiten en nu met wissel op wissel en de rest snap je dan zal het wel weg zijn

voor zover ik weet kan een relais niet gaan klapperen van ongestabeliseerde dc spanning
mocht je toch nog problemen hebben... diode in serie met je spoel is quick and dirty but will do the trick

Ik mis de buffer-elco? Je relais gaat nu toch klapperen omdat er een een absolute sinus in gaat?

[Verwijderd]

ThinkPadd schreef op zaterdag 15 mei 2010 @ 23:43:


Maar het vreemde vind ik ook, als ik nog een belasting aan de gelijkrichter hang (in dit geval de versterker module) dan is het geklapper over

Die blauwe grafiek is de spanning die eruit komt na je gelijkrichter...

In die Ta2024 zit een condensator over de ingang die als buffer werkt (maar daar wel _veel_ te klein voor is om goed te doen). Geen wonder dat het geklapper dan weg is. De spanning gaat dan de vorm van de rode lijnen aannemen.

[Verwijderd]

mja.... i stand corrected....

je zou er iig goed aan doen om iig dat stukje voeding gewoon in volledig uit te voeren dus netjes elcotje enzo
dat diode verhaal van mij gaat trouwens niet op zag ik later nog....

ik zeg volg atlas en firefly maar dan zal het waarschijnlijk wel weg zijn
ga ik me weer stilhouden

[ThinkPad]

Net geprobeerd met een elcotje die ik nog had liggen (470µF 25V) en het geklapper is dan over.

Ik had hem parallel met het relais gezet, kan dat gewoon zo blijven of moet ik wat anders fabriceren?

[Atlas]

Verwijderd schreef op zaterdag 15 mei 2010 @ 23:59:
ga ik me weer stilhouden

Nergens voor nodig
Lekker meedenken en discussieren. Beste manier om te leren

[mace]

ThinkPadd schreef op zondag 16 mei 2010 @ 00:21:
Net geprobeerd met een elcotje die ik nog had liggen (470µF 25V) en het geklapper is dan over.

Ik had hem parallel met het relais gezet, kan dat gewoon zo blijven of moet ik wat anders fabriceren?

weerstandje parallel er op zodat als de spanning eraf gaat de elko er niet te lang over doet om te ontladen.

[Boudewijn]

Dat is prima . Eventuee een weerstandje over de elco zetten om hem te ontladen, maar het reais zal dit al genoeg doen.

je wee thoe je de minimale bufferelco bij een bepaalde stroom berekent?

[Verwijderd]

Atlas schreef op zondag 16 mei 2010 @ 00:27:
[...]


Nergens voor nodig
Lekker meedenken en discussieren. Beste manier om te leren

mja achteraf toen ik het antwoord hoorde had ik zoiets van ......owja....stom
vervanging van een component doe ik uit me hoofd maar repareren op afstand zonder print en metingen
ben ik gewoon geen held in...

ik werk zelf namelijk al een jaar of negen in een electronica zaak met gewoon domweg te weinig practische kennis.... repareren en foutoplossing is ook een vak opzich namelijk

[mux]

Stoney3K schreef op zaterdag 15 mei 2010 @ 23:23:
[...]

Zijn er trouwens mensen die zin hebben om mee te doen met een [EL] forummeeting? Ik heb nog een lokatie die er prima geschikt voor is en waar we kunnen sleutelen voor ~10 man, in het centrum van Eindhoven.

doen!

[Stoney3K]

mace schreef op zondag 16 mei 2010 @ 00:28:
[...]

weerstandje parallel er op zodat als de spanning eraf gaat de elko er niet te lang over doet om te ontladen.

Het relais staat er al parallel over, dat gedraagt zich onder DC ook als een mooie weerstand ... Als je dan nog een keer een weerstand eroverheen zet loop je alleen maar onnodig warmte te verstoken als de boel aan staat.

[virus.elektro]

LED-Maniak schreef op vrijdag 14 mei 2010 @ 14:56:
Bedoelde ik

Zou een leuke uitdaging zijn. Probleem is alleen dat je etstijden telkens moet aan gaan passen.

is er overigens iemand die 20~30x 0805, 100N condensatortjes kan missen en aan mij wil verkopen?
Voor 1 euro bij farnell bestellen is ook zo wat..

Misschien, ik heb er een hoop, moet even tellen of het er genoeg zijn.
maar niet nu, want ik ben moe van het roeien
Elfstedenroeimarathon

[ Voor 7% gewijzigd door virus.elektro op 16-05-2010 21:35 ]

[LED-Maniak]

virus.elektro schreef op zondag 16 mei 2010 @ 21:35:
[...]


Misschien, ik heb er een hoop, moet even tellen of het er genoeg zijn.
maar niet nu, want ik ben moe van het roeien
Elfstedenroeimarathon

Inmiddels heb ik maar wat standaard onderdeeltjes meebesteld waar ik ooit wel wat aan ga hebben(7805 en dergelijke). Bedankt iig

[Gwannoes]

Nog even terugkomend op een oude post:

LED-Maniak schreef op dinsdag 05 januari 2010 @ 15:53:
Ik heb hier 1206 SMD weerstanden liggen maar volgens de verpakking zijn het 330 Ohm surge resistors.

Zijn die toevallig als gewone weerstandjes bruikbaar?

burne schreef op dinsdag 05 januari 2010 @ 16:54:
[...]

Surge resistors branden snel, voorspelbaar en zonder brandgevaar door zodra je boven Pmax komt. Verder zijn het 'normale' weerstanden.

In de productie zijn zaken als thermische capaciteit, laklaagdiktes en laksamenstelling beter gecontroleerd dan bij 'gewone' weerstanden.

Dat principe van doorbranden kon ik goed gebruiken om een input van een opamp te beschermen tegen overspanning... Maar ik geloof dat het niet klopt wat burne beweerde. Zoals ik het nu zie zijn surge weerstanden gewoon weerstanden die alleen een hogere spanning kunnen verdragen. Maar helemaal duidelijk wordt het mij ook nog niet. Iemand die hier meer licht op kan schijnen?

Die "doorbrandweerstanden" zijn volgens mij fusible resistors.

[mace]

Stoney3K schreef op zondag 16 mei 2010 @ 12:01:
[...]


Het relais staat er al parallel over, dat gedraagt zich onder DC ook als een mooie weerstand ... Als je dan nog een keer een weerstand eroverheen zet loop je alleen maar onnodig warmte te verstoken als de boel aan staat.

Ohja, dat is logisch.

[maikel]

Iemand hier bekend met een JVC receiver model RX-E11? Sinds ik gisteren terug ben van vakantie, wil het geluid via de digitale ingang (coax) het niet meer doen. Via analoog werkt het gewoon en met een andere receiver ook, dus het probleem zit 'm in de digitale ingang van de JVC.

Ik heb 'm even opengeschroefd, maar ik zie zo gauw niks geks. Maar misschien dat iemand hier een idee heeft waar ik moet zoeken. Iets wat vaker een probleem oplevert bij een JVC of zo.

[ Voor 15% gewijzigd door maikel op 18-05-2010 21:13 ]

[Sibylle]

Zoek naar defect uitziende onderdelen, bij gebrek aan is het handig om een foto/schema te hebben. Zonder meer informatie is het maar een gok wat het kan zijn.

Ik heb inspiratie nodig! Heb voor een paar euro 500groene ledjes gekocht ( http://www.leds-buy.nl/gr...led-100-stuks-p-1080.html ), nu moet daar natuurlijk een projectje omheen. Een display van maken is beetje saai

[LED-Maniak]

kubus?

[Sibylle]

LED-Maniak schreef op dinsdag 18 mei 2010 @ 23:05:
kubus?

Daarvoor wacht ik eigelijk op een aanbieding van 8000 RGB leds om deze te maken: http://www.youtube.com/watch?v=Aj3_v7xCyJ0

Helaas nog nergens betaalbaar gevonden

[maikel]

Het is me gisteren eindelijk gelukt een LED-strip via RS485 vanuit de PC aan te sturen!

Alleen lukt het me niet om de strip helemaal uit te zetten. Ik gebruik de drie PWM-uitgangen (Fast PWM en 'Clear OC on compase match, set OC at bottom') van een Atmega8, welke allemaal aan een ULN2803 hangen omdat de strip op 12V werkt. Echter, als ik de 'top' voor het PWM-signaal voor alle drie de kleuren op 0 zet, geeft de strip toch een klein beetje licht.

Kan het zijn dat die ULN2803 dan toch iets van stroom door laat? Of moet ik 't in het PWM'en zoeken? Dat die blijkbaar toch ergens de uitgang verandert?

Ik had ook al geprobeerd de output-pin naar een input te veranderen, maar aangezien het een common anode-strip is, zou ik 'm juist constant hoog moeten maken. Toch?

[ Voor 12% gewijzigd door maikel op 21-05-2010 16:52 ]

[LED-Maniak]

Waarschijnlijk iets in je code die hem toch niet helemaal op 0 krijgt. Misschien even datasheet raadplegen. Staat vast iets over.

[bobo1on1]

Even de oscilloscoop erop en je weet het zeker.

[Anthor]

maikel schreef op vrijdag 21 mei 2010 @ 16:39:
Het is me gisteren eindelijk gelukt een LED-strip via RS485 vanuit de PC aan te sturen!

Alleen lukt het me niet om de strip helemaal uit te zetten. Ik gebruik de drie PWM-uitgangen (Fast PWM en 'Clear OC on compase match, set OC at bottom') van een Atmega8, welke allemaal aan een ULN2803 hangen omdat de strip op 12V werkt. Echter, als ik de 'top' voor het PWM-signaal voor alle drie de kleuren op 0 zet, geeft de strip toch een klein beetje licht.

Kan het zijn dat die ULN2803 dan toch iets van stroom door laat? Of moet ik 't in het PWM'en zoeken? Dat die blijkbaar toch ergens de uitgang verandert?

Ik had ook al geprobeerd de output-pin naar een input te veranderen, maar aangezien het een common anode-strip is, zou ik 'm juist constant hoog moeten maken. Toch?

Dat herken ik.

Je kan het verhelpen door in de code te laten checken of de dutycycle 0 is:
zo ja: COM1A1 en COM1A0 bits op nul zetten, anders op de gewenste waarde zetten
(dit ook voor COM1B0,1 en COM2A0,1)

[Sprite_tm]

Woei, uitgevonden dat er in mijn ueber-el-cheapo gbit 5poorts switch waarschijnlijk een RTL8366 zit, die in principe de mogelijkheden van een managed switch heeft. Aka: AVR eraan, mooi commandline-UItje bouwen en ik kan met vlans en port mirroring etc kloten, en dat in een switch van nog geen E18

[mux]

Het drie-fasen Atmega16U4-powered 4V-naar-iets-tussen-4-en-20V dc/dc convertording begint goed te vorderen, zojuist heb ik uit een enkele fase ongeveer 25W gepompt, en niks werd noemenswaardig warm, dus als ik extrapoleer naar de prestaties bij drie fasen betekent het dat hij nu al 75W rated is. De bedoeling was om er 150W uit te kunnen halen, dus dat gaat helemaal lukken.

Enige jammere is dat er met een fan op de uitgang nogal wat ripple op zit (30%), en ik heb geen vermogensweerstanden om de uitgang beter te belasten.

Hopelijk kan ik over 2 weekjes rondlopen met een grote bak li-ion cellen in mijn tas, de convertor die daar een nuttige spanning voor maakt om in mijn laptop te douwen en een laptop die op die manier én krachtiger is dan elke netbook of ultraportable, én 10 uur meegaat op batterijen...

[almightyarjen]

Ik zit wat te klooien met de Arduino Mega en ik loop tegen een probleem aan waarvoor ik geen oplossing op internet kan vinden terwijl het vrij basic is. Op een bepaald punt in het programma wordt er een motor aangezet (output wordt hoog). Nu wil ik graag dat het programma gewoon doorloopt en dat de motor na een bepaalde tijd, zeg een seconde, uit wordt gezet. Ik had in gedachten om dit te realiseren via een timer en een interrupt oid..

Hoe kan ik dit het beste oplossen??

[mux]

Ik weet niet echt wat de Arduino macro's ervoor zijn, maar je schijnt ook gewoon C te kunnen bashen:

code:

void start_1s(void){
//timer1
//xtal = 16MHz dus met prescaler clkio/1024 willen we OCRnA=15625
TCCR1B = (1 << WGM12) | (1 << CS12) | (1 << CS10); //CTC mode, clkio/1024
OCR1AH = (15625 >> 8); //hoogste 8 bits
OCR1AL = (15625 & 0xff); //laagste 8 bits
TIMSK1 = (1 << OCIE1A); //generate interrupt on compare A
TCNT1AH = 0; //reset counter
TCNT1AL = 0; //ook de lsbs
}

ISR(TIMER1_COMPA_vect){
//de code die je hierin zet wordt een seconde nadat je start_1s hebt aangeroepen uitgevoerd
TCCR1B = 0; //disable timer

//ram hier je code
}

dit is wat ik zo snel even adhv de datasheet kan maken. Dit zou zo al moeten werken, anders moet je even in de datasheet kijken of ik iets fout heb gedaan: http://www.atmel.com/dyn/...rod_documents/doc2549.PDF

uitleg:
Timers in je AVR zijn heel simpel, als we PWM even vergeten. Wat ze doen:
- Je hebt de systeemklok, die is in het geval van de Arduino Mega een 16MHz kristal
- Je hebt een prescaler op de timer/counter zitten, deze deelt de systeemklok door een vast getal. Je timer/counterklok loopt dus op 1/n van de frequentie van de systeemklok. In dit geval heb ik n op 1024 gezet (zie datasheet hoe ik dat heb gedaan), dus loopt de timer/counter1-klok op 16000000/1024=15.625kHz
- in het register TIMSK1 zeg ik dat hij een interrupt moet genereren als timer1 gelijk is aan de compare-A waarde. Dat is de waarde die in het register OCR1A staat. Die waarde is 15625 en je raadt het al: dat zorgt ervoor dat hij elke seconde een interrupt genereert.
- Zodra een interrupt wordt gegenereerd wordt een interrupt service routine (ISR) automagisch aangeroepen. Dat is ISR(TIMER1_COMPA_vect). Het woordtje TIMER1_COMPA_vect zegt dat die ISR hoort bij de interrupt die wordt gegenereerd door timer1, compare A.
- we willen niet dat hij elke seconde wordt aangeroepen, dus we vermoorden de timer zodra hij één keer is voorgekomen. Dat doen we door TCCR1B leeg te maken, wat betekent dat de timer-klok wordt gestopt.

[ Voor 40% gewijzigd door mux op 24-05-2010 17:40 ]

[almightyarjen]

Dankjewel voor je uitleg SSJ, hier kan ik zeker wat mee! Ik heb ook te maken met PWM maar dat ga ik wel even uitvogelen, aangezien er meerdere timers zijn

[mux]

Als PWM op timer1 zit, moet je het e.e.a. even veranderen naar een andere timer uiteraard. Zorg wel dat het een 16-bit timer is! Anders kun je niet tot 15625 tellen.

[Verwijderd]

Ok, ik heb een atmega88 met USBasp bootloader, werkt perfect. Nu wil ik, buiten de bootloader, echter ook gebruik maken van de USB interface. Ik kan natuurlijk de hele V-USB stack nog eens meeslepen maar dat lijkt zo'n zonde, zelfs als het makkelijk past. Ik weet dat het makkelijk moet kunnen - het is een kwestie van function pointers defineren, maar ... hoe vertel ik de compiler waar de functies zich bevinden, en hoe vind ik ze zelf (mocht dat nodig zijn)?

[franssie]

@ssj3gohan dat kan dus in C - je eigen interrupt maken, gaaf.
Programeren is voor mij lang geleden en toen gebruikte ik een mix van basic en assembler (Z80 Spectrum, was toen 12 denk ik) - is er een boek (op papier) waar eea een beetje leesbaar instaat? Technisch is geen probleem maar ik heb dus weinig ervaring met programeren, 25+ jaar al niets meer aan gedaan dus ik ben wat roestig, is wel de reden om een arduino of twee te kopen geweest, al die moderne prog talen kan ik weinig mee (ooit iets in iets pascal achtigs gedaan, demos). Zou mooi om registers etc direct te kunnen benaderen (of misschien moet ik dat niet meer willen).

[Zjosh]

Het direct benaderen van registers is zeker nog mogelijk in C, ik gebruik zelf meer PIC's, maar bij AVR's kan het geloof ik ook wel. Er staat wel ergens in de header die je include voor het type microcontroller dat je gebruikt hoe de registers heten ( meestal het zelfde als in de datasheet, in hoofletters ). Eigelijk is het geen goed programing practice om die informatie uit een header te halen, dus beter vind je ergens een C refference guide voor je µC.

[DaWaN]

Als je ook maar een beetje ASM ervaring hebt zou ik meteen afstappen van de Arduino taal en macro's, gewoon lekker ASM of C doen, kun je alle mogelijkheden van je microcontroller gebruiken en je hebt overal grip op

[franssie]

misschien wel een idee, moet ik wel C leren of een voor mij nieuwe ASM leren voor deze proc, heb twee van die dingen liggen, maar het zal wel een lelijke combinatie van alledrie worden (ben niet zo'n programmer), maar goed om te weten dat het dus kan, eerst met macrotaal beginnen, dan een beetje ASM en dan wellicht nog wat C oppakken. Eerst maar wat antenne projecten solderen voor een vriend van me die naar Rusland gaat zeilen dan dit over een paar weken, thanks!
edit: denk dat ik toch maar voor de assembler ga, eens de instructieset opzoeken maar ik denk dat dat inderdaad het beste aansluit bij mijn wensen en hoe ik denk.

[ Voor 14% gewijzigd door franssie op 27-05-2010 00:45 ]

[Verwijderd]

Hmmm ik moet een beetje verduidelijken geloof ik.
De V-USB stack is een software USB implementatie op de AVR. USBasploader is een bootloader gebaseerd op deze stack. De USB stack inclusief bootloader past (net) in de bootloader sectie van de Atmega88. De maximale bootloader size is 1024 words ofwel 2048 bytes.

Ik heb deze bootloader draaiend en kan m'n eigen progs uploaden. Nu is er echter "slechts" 6K over voor mijn eigen programmatuur. Ik wil in mijn prog USB-HID functionaliteit gebruiken en het is zonde als ik opnieuw bijna 2K kwijt ben voor de USB functies, die zitten immers ook in de bootloader.

Ik gebruik C, geen arduino libs (die heb ik nog nooit gebruikt). In principe hoef ik enkel een function pointer te definieren en die naar het juiste adres te laten wijzen. Aangezien het een software functie betreft (geen register) heb ik niets aan de datasheet. Ik moet op een of andere manier het entry point van de functie bepalen, weet alleen niet precies hoe?

Ik denk dat ik een object dump van de bootloader moet maken waaruit ik de offset van een functie zou moeten lezen die opgeteld wordt bij het start adres van de bootloader (0x1800) ...

[Sprite_tm]

Hmm, je idee is leuk maar ik vraag me af of dat goedgaat.... je zit bijvoorbeeld met statische variabelen die door de USB-stack gebruikt worden maar waar het hoofdprogramma geen weet van heeft, codepaden die in de bootloader weggeoptimaliseerd worden maar in je hoofdprogramma wel gebruikt worden, ... Al met al zal het vast wel kunnen, maar lijkt het me een stuk meer werk dan 'even' een functiepointer definieren.

Mocht je het toch willen proberen: een van de mooiere manieren is waarschijnlijk om in een apart c-bestandje een struct in flash te definieren met de pointers naar de functies die je nodig hebt erin. Daarna moet je het linker-script aanpassen zodat die struct altijd op een vast adres in het geheugen neergezet word. In je userspace-programma kan je de pointers dan dmv flash-read-routines ophalen en erheenspringen. Er zijn nog wel meer oplossingen, maar kijk eerst maar eens of je een oplossing voor de bovenstaande problemen weet...

[ Voor 39% gewijzigd door Sprite_tm op 27-05-2010 01:58 ]

[mux]

almightyarjen schreef op maandag 24 mei 2010 @ 19:53:
Dankjewel voor je uitleg SSJ, hier kan ik zeker wat mee! Ik heb ook te maken met PWM maar dat ga ik wel even uitvogelen, aangezien er meerdere timers zijn

Oh, nav wat franssie zegt: Ik weet niet of dit automagisch voor je wordt gedaan, maar je moet wel even

code:

#include <avr/io.h>
#include <avr/interrupt.h>

helemaal bovenin je code zetten. Dat was ik nog vergeten.

@_Danny_: in principe is het flash continuous in je AVR, en het enige wat je AVR doet dat hij wel of niet in de bootloader springt bij het opstarten, is beginnen met code executen op een andere plek. Je moet dus sowieso bij de functies kunnen. Omdat je de code apart compileert en linkt zul je 'op zoek' moeten (waarschijnlijk in de .hex zelf) naar de functiepointers en die hardcoden in je main programma.

Het probleem zit hem dan uiteraard in wat Sprite zegt. Hoewel, 2k is wel heel erg groot voor de USB stack. Het kan heel goed dat het lang niet zo uitgeoptimaliseerd is als hij doet denken, dus je zult even moeten analyseren of de USB routines nog redelijk universeel bruikbaar zijn of niet.

En anders: 4K aan eigen code is niet niks. Hoe complex moet je HID worden? Loop je nu echt al tegen code size problemen aan of is dat iets wat je denkt ooit in de toekomst te gaan doen? Want behalve deze methode is er ook de nog luiere methode: overstappen op een grotere MCU (bijv. LPC2000 serie). Better still, op de meeste andere architecturen kun je die software USB implementatie eigenlijk 1 op 1 overnemen, zolang je kristal goed staat en je de registeraanroepen even omschrijft.

[Verwijderd]

Ik ben nog niet eens begonnen aan m'n eigen code - de vraag is wat dat betreft puur nieuwsgierigheid. Het lijkt zo'n zonde om een kwart van je beschikbare ruimte weg te gooien. Ik ben nu aan het kijken naar de linker opties en named-sections.

[DaWaN]

Verwijderd schreef op donderdag 27 mei 2010 @ 12:59:
Het lijkt zo'n zonde om een kwart van je beschikbare ruimte weg te gooien

Wat bij een overvloed aan ruimte niet boeit, lijkt mij niet dat je jouw boel moet optimaliseren voor een productie van 5000 stuks....
Aan de andere kant zijn uitdagingen nooit weg natuurlijk

[ Voor 8% gewijzigd door DaWaN op 27-05-2010 14:29 ]

[ThinkPad]

Heb een HD44780 LCDtje gekocht om aan m'n Atom servertje hangen via LPT, maar het lukt me voor geen meter.

Eerste LCD wat ik had heb ik gesloopt perongeluk, door + en - om te draaien. Njaa Dick was zo aardig om een nieuwe op te sturen, maar daarmee lukt het ook niet.

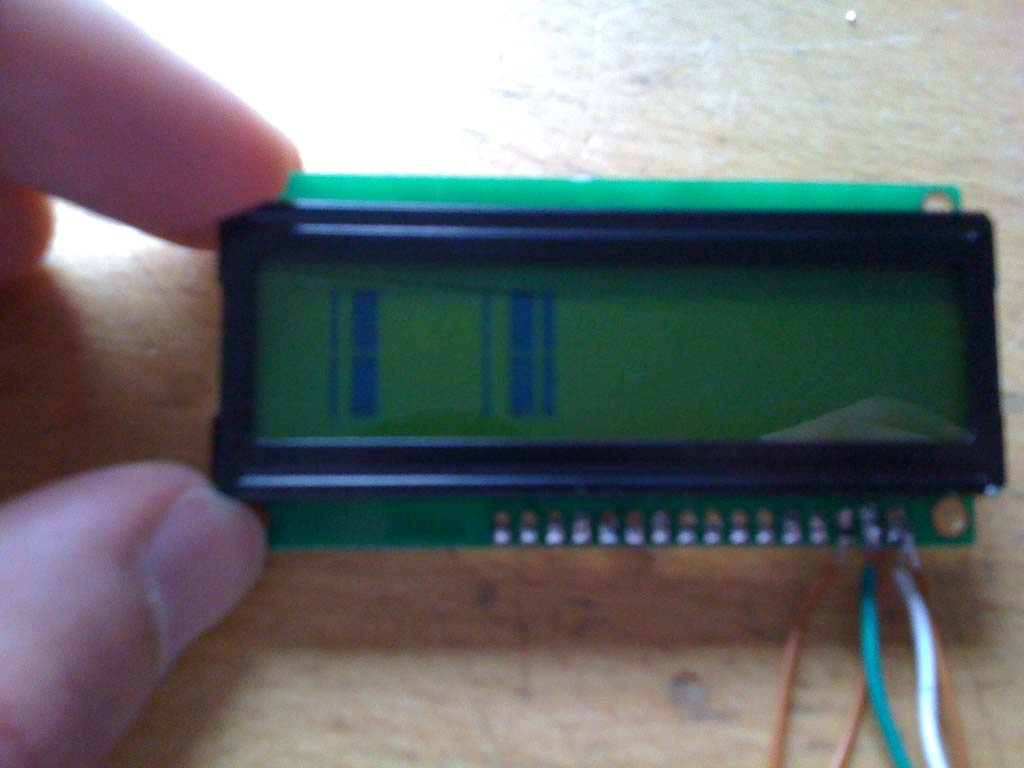

Als ik alleen de voeding + contrast potmeter aansluit zie ik dit:


Als potmeter gebruik ik een 4K potmeter, had zo snel geen andere liggen. Moet kunnen toch die potmeter? Heb ook al geprobeerd de contrast draad rechtstreeks aan + of - te hangen maar dat helpt ook niks.

Aan de computer doet hij helemaal niks, maar volgens mij klopt dit al niet

[maikel]

maikel schreef op vrijdag 21 mei 2010 @ 16:39:
Het is me gisteren eindelijk gelukt een LED-strip via RS485 vanuit de PC aan te sturen!

Alleen lukt het me niet om de strip helemaal uit te zetten. Ik gebruik de drie PWM-uitgangen (Fast PWM en 'Clear OC on compase match, set OC at bottom') van een Atmega8, welke allemaal aan een ULN2803 hangen omdat de strip op 12V werkt. Echter, als ik de 'top' voor het PWM-signaal voor alle drie de kleuren op 0 zet, geeft de strip toch een klein beetje licht.

Kan het zijn dat die ULN2803 dan toch iets van stroom door laat? Of moet ik 't in het PWM'en zoeken? Dat die blijkbaar toch ergens de uitgang verandert?

Ik had ook al geprobeerd de output-pin naar een input te veranderen, maar aangezien het een common anode-strip is, zou ik 'm juist constant hoog moeten maken. Toch?

Ik heb nu ook pin 10 van de ULN2803 maar aangesloten. Deze hangt nu aan +12V.

Het scheelt al een hoop: rood en groen gaan wel helemaal uit, alleen blauw blijft nog een klein beetje branden. Ik heb de scoop eraan gehangen en de uitgangen van de microcontroller lijken gewoon goed te functioneren. Het gaat dus mis na de ULN2803, lijkt het. Ik heb daarvan drie ingangen op de microcontroller aangesloten, de rest van de ingangen hangt aan GND. Blauw hangt aan pin 18. Volgens de scoop is die uitgang op geen enkel moment 12V, ik zie daar altijd iets wat op een opgaande flank lijkt. Daar komt ook verstoring in als ik een andere kleur ophoog.

Moeten overigens de GNDs allemaal aan elkaar hangen? De microcontroller krijgt zijn voeding uit de
USB->RS485-converter en dus uit een USB-poort, terwijl de LED-strip en ULN2803 hun voeding krijgen uit een labvoeding. Lijkt me haast wel, aangezien het anders niet lekker werkt. Maar ik blijf het toch spannend vinden om m'n labvoeding zomaar op een USB-poort aan te sluiten, ook al is het alleen de GND.

[ Voor 6% gewijzigd door maikel op 27-05-2010 21:02 ]
