Valt wel mee hoor heb ik wel meer gezien, je moet trouwens wel opletten dat je een koperen radiator hebt en geen aluminium zo als vaak gebruikt word in de auto industrie.
Het is wel een efficiënte manier om je PC te koelen.
Als je het heel extreem wild doen kan je mijn oude sub-zero chiller bouwen
Heb vroeger een waterchiller gebouwd die goed werkte en goed koop was, meest populaire waterchillers waren toen peltiers maar gebruiken ontzettend veel stroom
Een beter ontwerp is om een oude vriezer te gebruiken deze hebben een veel hoger rendement.
Een waterchiller is vrij makkelijk te maken zelfs voor als je onder 0c wild gaan.
Het ontwerp waar ik vroeger zelf een van heb gemaakt, en hij werkt nog steeds naar laatste berichten maar staat tegenwoordig bij een vriend van een vriend;)
Het enige wat je nodig hebt is een oude vriezer die je helemaal moet slopen
kringloop of stadsreiniging is een goed adres waar je er een gratis kan krijgen met zo iets als een kapotte deur,
Kompresoor blijft meestal veel langer werken om dat hij helemaal afgeschermd en in olie is gemonteerd
Je rolt het koel element op, bind hem af met wat rvs draad of zo iets, en stopt hem in een rioolbuis
ja je kan hem prima oprollen, zo lang je maar oppast dat je hem niet knikt gaat het prima dat oprollen
Het beste is een stuk pijp waar je een stuk vloerbedekking om heen rolt en tussen de lagen van het element laat zitten als je hem aan het oprollen bent zo dat je de kanalen niet plat drukt.
Wees ook voorzichtig met de compressor dat hij niet kantelt kan funest zijn voor de werking van de freon als die met de olie mixed.
Stop aan de boven en onderkant armaflex/piepschuim of iets dergelijks zo dat het water niet via die weg kan,
Voer de leidingen van de vriezer aan de bovenkant uit en maak alles water dicht
voorzichtig met het leiding werk het knikt breekt makkelijk En als er ooit een tijd komt dat je de chiller niet meer gaat gebruiken, lever hem dan weer in bij de juiste inleverpunt zo dat ze de freon kunnen aftappen wel zo goed voor het milieu
Chiller isoleren en wala u hebt een waterchiller voor +/- -10c en werkt perfect, wil je nog lager gaan kan je meerdere vriezers gebruiken, en die of in serie gebruiken, of ze samen de elementen in een pijp stoppen.

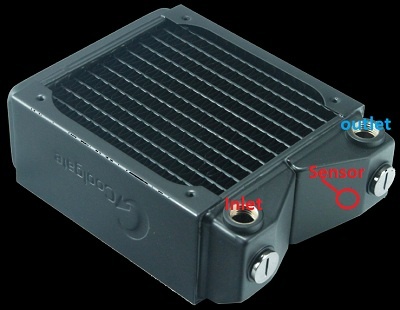

[size=1]Ps heb de inlet/outlet verwisseld en type gaat makkelijker dan een nieuwe tekening maken[/size]
methanol met (gedistilleerd/gedemineraliseerd) water is het beste, word op mijn werk ook veel gebruikt (offshore)
Ze injecteren dit onder in de put zo dat het mee naar boven kan gaan en zich kan mengen met het water van het natte gas.
want zodra het op het platform komt word de druk verlaagt door het uitzetten van het gas bevriest het water de methanol voorkomt dat.
Ethanol werkt ook en is makkelijker te krijgen maar heeft mindere warmte overdracht eigenschappen,

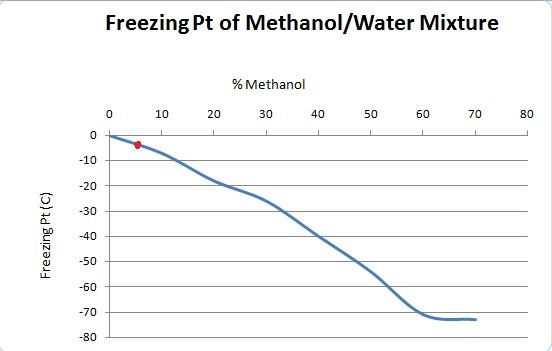

Vond een verdunningstabel voor je ook nog bij toeval
Hier is een leuk
draadje over werken met koelvloeistof voor onder 0c lees ook de links die hij aan het einde heeft
En hoe werkt het nu eigenlijk alle maal ?
Je gebruikt nog steeds een radiator alleen zit die nu tussen de compressor en het koelelement
het element dat aan de achterkant van je vriezer zit is nu de radiator waar je je warmte afvoert
En ja het water loopt langs het koelelement
werkingsschema
Ok hoe werkt het nou eigenlijk
als je een gas comprimeert veroorzaakt warmte tijdens het decomprimeren onttrekt het warmte dit is een natuur wet
Je hebt de compressor die comprimeert de freon tijdens de compressie ontstaat warmte die warmte,
Die word afgegeven door de radiator aan de omgeving,
Hier na gaat het door het drukventiel naar het koel element,
Het druk ventiel verlaagt de druk zo dat de freon afkoelt en warmte aan zijn omgeving onttrekt,
(in dit geval het water in de waterchiller in plaats van de lucht/etenswaren in de vriezer)
Hier na word de freon weer afgezogen en start de cyclus weer op nieuw op door de compressor.
Het verwarmde koelwater loopt langs het koel element (warme kant boven) en geeft zijn warmte af aan het koelelement cq freon en koelt af en gaat aan de onderkant lekker chilled er weer uit en koelt de CPU af.
Dit zijn twee aparte gesloten systemen die samen werken.
Een thermostaat is ook aan te bevelen zodat de compressor automatisch in en uit kan schakelen op de juiste temperatuur
Het is trouwens een goed idee om de radiator actief te koelen
Dit verhoogd namelijk het rendement aanzienlijk van je systeem
Ik had een soort verticale tunnel
:!:
Nog een belangrijk punt. :!:
Zoek een vriezer met een hoog vermogen 4 sterren vriezer/vrieskist is een goed begin en hoe groter hoe beter en een ander punt van informatie is het technische gegevens plaatje daar kan je het vermogen van de compressor aflezen
Kleine tafel model vriezers kunnen max ongeveer 200W aan warmte afvoeren als je die wild gebruiken heb je er meerdere nodig die je in serie of parallel kan zetten of meerdere elementen in een buis
Een van je grootste probleem blijft condens
Als je niet met onderdompeling gaat werken om condens te ver komen
(ik gebruikte transformator olie toentertijd dit werkte heel goed maar is heel erge troep om meet te werken), kan je als isolatie middel armaflex aanbevelen voor je leidingen dit is een neopreen soort die 100% waterdicht is en makkelijk te lijmen (bisonkit werkt perfect er op) en kan je zelfs aan het mobo vast lijmen vergeet niet een stuk aan de onderkant van je mobo te plakken als die ook te koud word < 20c

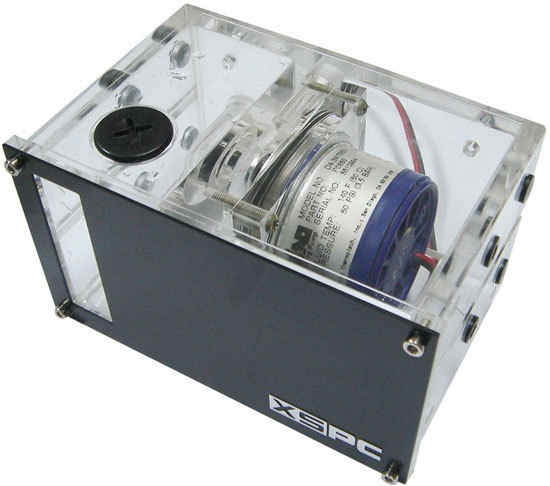

Ander idee als je pomp te klein is of je gewoon een hele zware pomp wilt hebben, kan je eens met een CV monteur praten die hebben vast nog wel een oude CV pomp rondslingeren als je een mooie hebt kan je zelfs het pompvermogen schakelen
Eenvoudig alternatief maar met een lager rendement
Heb op de forums van overclockers.com ook een keer een héle simpele waterchiller gezien.
De poster daar gebruikte een grote vrieskist die hij met vijver folie waterdicht had gemaakt.
Hij gebruikte deze opzet om record pogingen te doen in superPI, door de vriezer eerste een tijd te laten draaien en al het water zo koud mogelijk te maken voor dat hij een poging deed, zo had hij een grote accu van koud water waar hij zijn record pogingen mee deed.
Maar het werkte ook als gewone chiller als hij zijn PC minder OCde
:fill(white):strip_exif()/i/1359031625.jpeg?f=thumbmini)
.
.
:strip_icc():strip_exif()/u/335055/crop5bc883cd9a6fa_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/409680/lol.jpg?f=community)
:strip_icc():strip_exif()/u/313842/crop67fa6677cf8d5_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/369383/crop599c29d1e4e6a_cropped.jpeg?f=community)
/u/401159/crop55ef036501bc8.png?f=community)
:strip_exif()/u/54579/Static.gif?f=community)
:strip_exif()/u/318790/vertomme-1130623773.gif?f=community)
:strip_icc():strip_exif()/u/64029/crop5b4e6ed3481f4_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/211054/pica.jpg?f=community)
:strip_icc():strip_exif()/u/306017/avatar22956_6.jpg?f=community){kind=avatar}
:strip_icc():strip_exif()/u/346437/evil.jpg?f=community)

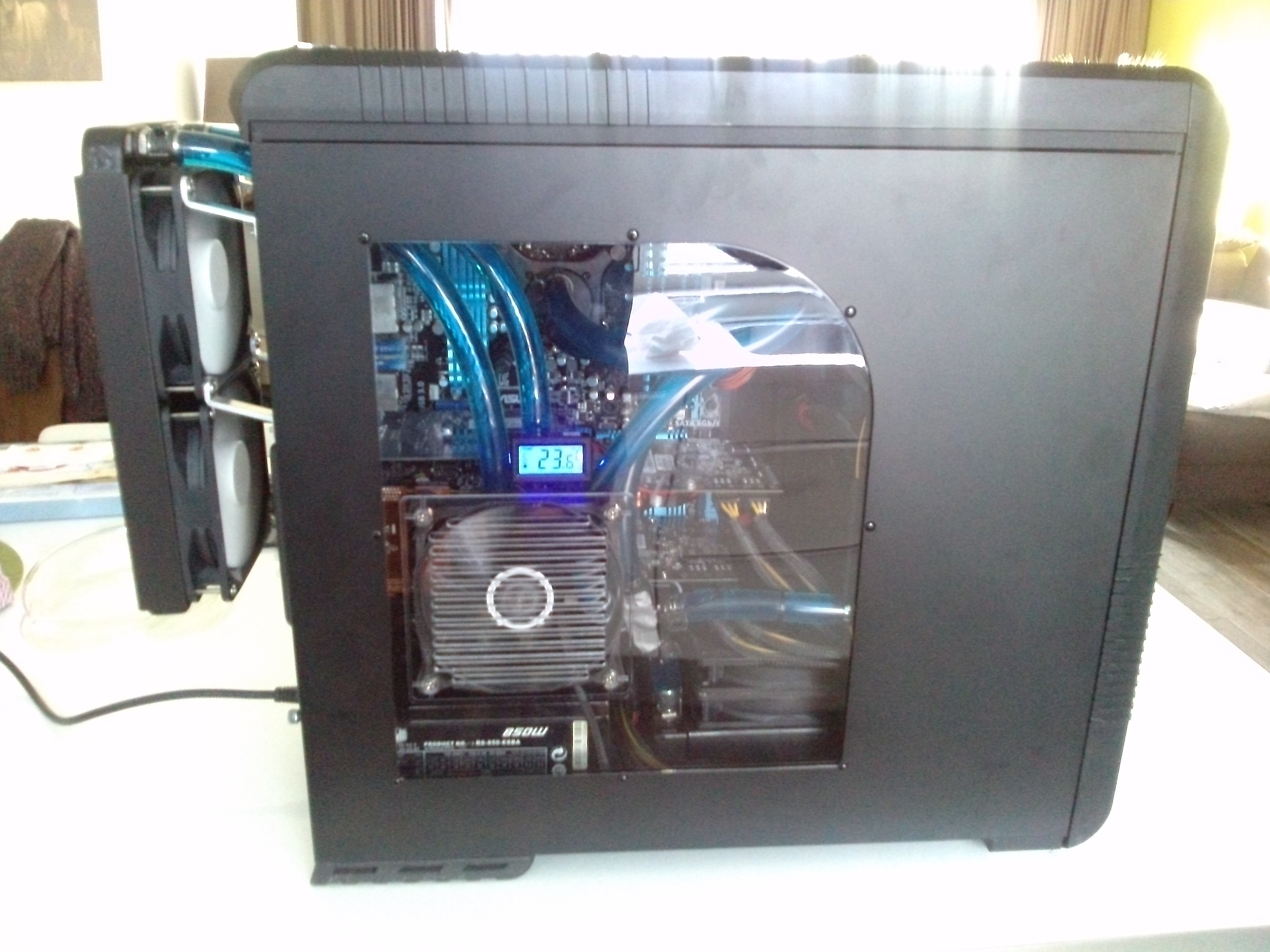

Zonder veel aanpassingen kan de rad makkelijk tussen gpu1 en gpu2 gestoken worden.
