Het grote topic voor nette lan afwerking thuis deel 3

[FreshMaker]

maomanna schreef op maandag 03 augustus 2015 @ 13:01:
luisteren op verschillende plekken of je het geschuif/geritsel hoort.

Wellict kan je als je metalen trekveer erin zit met een detector hem vinden?

hmmz ... beide liggen, en gewoon NIET aan gedacht


* FreshMaker gaat zich schamen in het duivenhok !

[coromandel]

Onlangs de sleutel in ontvangst kunnen nemen van een nieuwe (niewbouw) woning.
10 loze leidingen zijn inmiddels gevuld met 2x Cat5e.

Vandaag heb ik de meterkast redelijk afgewerkt; alleen de tie-wraps moeten nog vervangen worden !
(weinig ruimte bij de meterkast; kan dus geen 'ruimere foto's nemen)







En nu is het afwachten totdat KPN een aansluiting heeft gerealiseerd.
Experiabox is binnen, maar de kabel moet nog gelegd worden .

[MisteRMeesteR]

Waarom cat5e gekozen ipv Cat6(a)?

Je kunt de boel toch alvast patchen Des te meer joy als zodadelijk je WAN wordt opgeleverd en je alles zien knipperen op je switch: LED's rule

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[ Voor 27% gewijzigd door MisteRMeesteR op 06-08-2015 21:58 ]

[coromandel]

Ik heb heel erg zitten twijfelen tussen Cat5e en Cat6(a).
Zelfs op het forum zijn de meningen hierover ontzettend verdeeld.

Geld was niet het probleem... en ik zie óók de meerwaarde van Cat6(a) in.
Voor mij gaf de doorslag, dat Cat5e toch wat gemakkelijker door de leidingen heen gaat.

Verder heb je - om optimaal gebruik te maken van Cat6(a) - ook de juiste hardware nodig.
Ik heb die hardware niet en voorlopig is dat 'prijstechnich' nog niet interessant.

Het is even kijken wat er in de toekomst gaat gebeuren...
Voor hetzelfde geld wordt glas binnen no-time populair (en betaalbaar).

edit: inmiddels ben ik al in het bezit van de kooimoeren

[ Voor 4% gewijzigd door coromandel op 06-08-2015 22:37 ]

[MisteRMeesteR]

coromandel schreef op donderdag 06 augustus 2015 @ 22:36:

Voor hetzelfde geld wordt glas binnen no-time populair (en betaalbaar).

Maar een LC connector (of 2) krijg je niet 1-2-3 door je leidingen heen En afmonteren wordt dan weer een kostbare klus

Maar troost je, ik heb thuis ook Cat5e liggen

[roches]

FreshMaker schreef op maandag 03 augustus 2015 @ 12:59:
Heeft iemand een slimme manier om een 'loze' leiding te tracen ?
Er gaat in mijn meterkast een pvcpijpje het plafond in, en de trekkabel verdwijnt een heel stuk, maar kan niet uitvogelen 'waar' de andere kant zich bevind ( bevinden )

IJzeren trekveer in de buis doen en een tracer er aan hangen, dan gewoon uitpiepen waar hij ligt/uitkomt....

[coromandel]

MisteRMeesteR schreef op donderdag 06 augustus 2015 @ 22:39:
[...]

Maar een LC connector (of 2) krijg je niet 1-2-3 door je leidingen heen En afmonteren wordt dan weer een kostbare klus

Maar troost je, ik heb thuis ook Cat5e liggen

Je hebt absoluut een punt... maar het blijft lastig om in de toekomst te kijken !
Het is een keuze die ik moest maken, en achteraf zal ik merken of het een goede keuze is geweest.

(het was nu al lastig om de kabels te trekken, dus met cat6(a) was 't helemaal een drama geweest)

[MisteRMeesteR]

coromandel schreef op donderdag 06 augustus 2015 @ 22:49:
[...]


Je hebt absoluut een punt... maar het blijft lastig om in de toekomst te kijken !
Het is een keuze die ik moest maken, en achteraf zal ik merken of het een goede keuze is geweest.

(het was nu al lastig om de kabels te trekken, dus met cat6(a) was 't helemaal een drama geweest)

Ik snap je punt hoor Ik weet niet hoelang de langste kabel is bij je thuis maar ook met Cat5e kom je op 10G een stukje

[coromandel]

MisteRMeesteR schreef op donderdag 06 augustus 2015 @ 22:51:
[...]

Ik snap je punt hoor Ik weet niet hoelang de langste kabel is bij je thuis maar ook met Cat5e kom je op 10G een stukje

Gaan we binnenkort uitproberen; de langste kabel is maximaal 20 m (lengte van de trekveer)

[frankwopereis]

Maakt het trekken van cat 6a dan zoveel verschil met 5e? Ik moet straks wel wat bochten.. Als 6a niet gaat moet ik alsnog 5e aanleggen.

[MisteRMeesteR]

coromandel schreef op donderdag 06 augustus 2015 @ 22:57:
[...]


Gaan we binnenkort uitproberen; de langste kabel is maximaal 20 m (lengte van de trekveer)

Die hardware is toch naar eigen zeggen nog niet prijs-technisch interresant

Volgens mij kun je met een goede kwaliteit Cat5e kabel tot op zo'n 40/45 meter 10Gig praten.

frankwopereis schreef op donderdag 06 augustus 2015 @ 23:01:
Maakt het trekken van cat 6a dan zoveel verschil met 5e? Ik moet straks wel wat bochten.. Als 6a niet gaat moet ik alsnog 5e aanleggen.

Cat6A is een stuk stugger dan Cat5e UTP.

[ Voor 27% gewijzigd door MisteRMeesteR op 06-08-2015 23:02 ]

[frankwopereis]

[b]MisteRMeesteR schreef op donderdag 06 augustus 2015 @ 23:02:
[...]


Cat6A is een stuk stugger dan Cat5e UTP.

Dat weet ik maar 2 kabels in een 3/4e buis is dus lastig?

[MisteRMeesteR]

frankwopereis schreef op donderdag 06 augustus 2015 @ 23:05:
[...]

Dat weet ik maar 2 kabels in een 3/4e buis is dus lastig?

Zie o.a. Andso in "Het grote topic voor nette lan afwerking thuis deel 3"

[frankwopereis]

MisteRMeesteR schreef op donderdag 06 augustus 2015 @ 23:09:
[...]

Zie o.a. Andso in "Het grote topic voor nette lan afwerking thuis deel 3"

Bedankt
Ik neem de gok maar dat er wel 2 inpassen. Indien een stuk echt niet gaat kan ik daar altijd nog 5e inleggen, deze heb ik nog dus hoef ik niet apart aan te schaffen dan. "Cat 6a tenzij" is het motto
Het huis moet eerst nog gebouwd worden maar oke Ik krijg overigens wel 2 loze buizen per dubbele aansluiting. Echter houd ik die andere liever vrij, voor evt. een andere kabel in de toekomst indien nodig.

[maomanna]

frankwopereis schreef op donderdag 06 augustus 2015 @ 23:05:
[...]

Dat weet ik maar 2 kabels in een 3/4e buis is dus lastig?

Ik heb 2x CAT7 stug in een 3/4e buis gelegd.
De bochten wel pas er aan nadat de kabels erdoorheen waren. Een soort rijgen zeg maar.

[frankwopereis]

maomanna schreef op vrijdag 07 augustus 2015 @ 08:34:
[...]


Ik heb 2x CAT7 stug in een 3/4e buis gelegd.
De bochten wel pas er aan nadat de kabels erdoorheen waren. Een soort rijgen zeg maar.

Mijn bochten zitten er straks al aan en daar kan ik ook niet meer bij. Wordt in de vloer of plafond gegoten vermoed ik.

[BaZnGaNL]

coromandel schreef op donderdag 06 augustus 2015 @ 19:47:
Onlangs de sleutel in ontvangst kunnen nemen van een nieuwe (niewbouw) woning.
10 loze leidingen zijn inmiddels gevuld met 2x Cat5e.

Vandaag heb ik de meterkast redelijk afgewerkt; alleen de tie-wraps moeten nog vervangen worden !
(weinig ruimte bij de meterkast; kan dus geen 'ruimere foto's nemen)

[afbeelding]

[afbeelding]

[afbeelding]

En nu is het afwachten totdat KPN een aansluiting heeft gerealiseerd.
Experiabox is binnen, maar de kabel moet nog gelegd worden .

Vraagje, welke producten heb je hiervoor gebruikt? En waar heb jij deze gehaald? Zoek deze namelijk ook om het thuis wat netter af te werken.

[chickpoint]

MisteRMeesteR schreef op donderdag 06 augustus 2015 @ 23:02:
[...]

Die hardware is toch naar eigen zeggen nog niet prijs-technisch interresant

Volgens mij kun je met een goede kwaliteit Cat5e kabel tot op zo'n 40/45 meter 10Gig praten.


[...]


Cat6A is een stuk stugger dan Cat5e UTP.

Je bewering is niet helemaal waar. Cat5e word niet ondersteund en komt dan ook niet voor in 802.3an. De 40/45 meter afstand geld voor Cat6 kabels en Cat6a kan tot 100 meter. Cat6 kabel is een stuk stugger ivm het plastic kruisje/scheidings schot dat in de kabel verwerkt zit. Overigens passen er ook 4 Cat6 kabels in een 3/4 buis maar dat gaat niet heel makkelijk. Dus 2 zal moeten lukken!




chickpoint in "Het grote topic voor nette lan afwerking thuis deel 3"
chickpoint in "Het grote topic voor nette lan afwerking thuis deel 3"

[ Voor 13% gewijzigd door chickpoint op 07-08-2015 11:59 ]

[The Fatal]

moet zeggen met een paar bochten is zelfs 2x cat6 in een 5/8 al lastig.

[coromandel]

BaZnGaNL schreef op vrijdag 07 augustus 2015 @ 09:06:
[...]


Vraagje, welke producten heb je hiervoor gebruikt? En waar heb jij deze gehaald? Zoek deze namelijk ook om het thuis wat netter af te werken.

Patchpaneel CAT5e 19 inch 24 poorts I-PP 24-RU-C5E
Penn Elcom 1U stalen frontplaat met kabeldoorvoer
Netgear JGS524 ProSafe 24p Gigabit Switch

Vurenhout geschaafd fsc 2100x44x44 mm
Penn Elcom 3HE rackprofiel 2 mm staal

[MdO82]

Je hebt het houten frame gewoon aan de zijkanten van de kast vastgezet denk ik ?

[coromandel]

MdO82 schreef op vrijdag 07 augustus 2015 @ 18:07:
Je hebt het houten frame gewoon aan de zijkanten van de kast vastgezet denk ik ?

Ja, dat klopt...

[BaZnGaNL]

coromandel schreef op vrijdag 07 augustus 2015 @ 17:22:
[...]


Patchpaneel CAT5e 19 inch 24 poorts I-PP 24-RU-C5E
Penn Elcom 1U stalen frontplaat met kabeldoorvoer
Netgear JGS524 ProSafe 24p Gigabit Switch

Vurenhout geschaafd fsc 2100x44x44 mm
Penn Elcom 3HE rackprofiel 2 mm staal

Thanks! Ik zal mij er eens in verdiepen! Maar wat een dure switch zeg!

[Fish]

BaZnGaNL schreef op zaterdag 08 augustus 2015 @ 11:08:
[...]

Thanks! Ik zal mij er eens in verdiepen! Maar wat een dure switch zeg!

Wat voor prijs had jij dan in gedachten voor een 24 poort Gbit switch ?

http://tweakers.net/categ...y-W7h7RsURoGni199MmeMtdYP
(en niet naar de eerste kijken die heeft maar 2x Gbit poorten)

[GEi]

<KNIP>

Heel netjes hoor! Ik heb ook al eens voor de meterkast gestaan en gedacht om een patchpanel hoog weg te hangen. Wat mij tegenhoudt is hoe ik in de toekomst aanvullende kabels op de LSA-strips bevestig. Is die van jou demontabel zodat je het hele frame kan kantelen?

[BaZnGaNL]

Fish schreef op zaterdag 08 augustus 2015 @ 11:51:
[...]


Wat voor prijs had jij dan in gedachten voor een 24 poort Gbit switch ?

http://tweakers.net/categ...y-W7h7RsURoGni199MmeMtdYP
(en niet naar de eerste kijken die heeft maar 2x Gbit poorten)

Denk toch dat ik voor deze ga: https://azerty.nl/product...-sg1024d-24-port-gig.html. Of hebben jullie een betere suggestie? BTW weten jullie of dit past met een 19" rack?

[frankwopereis]

BaZnGaNL schreef op zaterdag 08 augustus 2015 @ 13:50:
[...]

Denk toch dat ik voor deze ga: https://azerty.nl/product...-sg1024d-24-port-gig.html. Of hebben jullie een betere suggestie? BTW weten jullie of dit past met een 19" rack?

De getoonde netgear heb ik ook zojuist bij een vriend geïnstalleerd. Levenslange garantie, top kwaliteit.
De link van jou kan met 2 beugeltjes in een 19inch rack. Ik weet zo niet of die er standaard bij zitten. Bij mijn oude tp link destijds wel.

[coromandel]

En hier nog even de variant met kooimoeren:

MisteRMeesteR schreef op donderdag 06 augustus 2015 @ 21:57:
Je kunt de boel toch alvast patchen Des te meer joy als zodadelijk je WAN wordt opgeleverd en je alles zien knipperen op je switch: LED's rule

Ga ik komende week doen. Ik heb nog geen patchkabels in huis; moet ik nog even bestellen.

GEi schreef op zaterdag 08 augustus 2015 @ 12:58:
[...]
Wat mij tegenhoudt is hoe ik in de toekomst aanvullende kabels op de LSA-strips bevestig. Is die van jou demontabel zodat je het hele frame kan kantelen?

Ja, en dat gaat eigenlijk vrij simpel. Ik haal dan de switch en de frontplaat weg en zet het patch paneel ondersteboven. Je moet er dan wel voor zorgen dat je nog wat extra kabel over hebt...
(zoals ook de zien op de tweede foto - donderdag 06 augustus 2015 19:47)


Ik wil er ook nog een AirPort Extreme bij zetten. Iemand suggesties voor een nette plek?

[Jordyz]

Hier komt binnenkort een waterontharder in de meterkast te hangen. Hoogst waarschijnlijk moet ik dan een deel uit de meterkast halen en vervolgens alles weer om de boiler heen bouwen

[GEi]

Jordyz schreef op maandag 10 augustus 2015 @ 08:22:
Hier komt binnenkort een waterontharder in de meterkast te hangen. Hoogst waarschijnlijk moet ik dan een deel uit de meterkast halen en vervolgens alles weer om de boiler heen bouwen

Ik heb ook een waterontharder thuis. In plaats van het oorspronkelijke plan, in de meterkast, heb ik hem geplaatst in de kruipruimte, onder de meterkast. Bevalt mij prima. Webcam op het apparaat om te zien of ik de zoutblokken al moet vervangen .

[Jordyz]

GEi schreef op maandag 10 augustus 2015 @ 12:06:
[...]

Ik heb ook een waterontharder thuis. In plaats van het oorspronkelijke plan, in de meterkast, heb ik hem geplaatst in de kruipruimte, onder de meterkast. Bevalt mij prima. Webcam op het apparaat om te zien of ik de zoutblokken al moet vervangen .

Helaas hebben wij geen kruipruimte, achteraf had ik dat wel moeten doen maar goed..

Maar eigenlijk heb ik mijn netwerk opstelling wel ruim in de meterkast hangen (2 deuren meterkast) dus waarschijnlijk gaat alle troep er dan eerst uit, da die waterontharder laten plaatsen en dan vervolgens even kijken hoe ik alles ga inrichten. Waarschijnlijk dan wel met kabelgoten naar boven in de meterkast zodat alles veilig boven staat.

Maar het is nog een hele klus, die waterontharder moet er eigenlijk zowiezo komen want hier zit het kalk binnen een week weer op de kranen en alles. En op de kranen zit zo'n dikke rand die je er bijna niet eraf krijgt omdat hier het water zo hard is...

[ Voor 13% gewijzigd door Jordyz op 10-08-2015 12:17 ]

[IxFail NL]

Beste tweakers,

Na het zien van al die mooie netwerkjes wil ik ook graag mijn netwerk/meterkast laten zien .

(Klik op afbeelding voor vergroting)

Hier zien wij de hele meterkast met van boven naar benden:
-APC Power-Saving Back-UPS ES 8 Outlet 550VA 230V CEE 7/7 (BE550G-GR)
-KPN Experiabox V8 500 up /500 Down
-Genexis Glasvezelmodem
-TP-Link Switch TL-SG1016DE 16P 1Gbit
-Siemens Euroset 2015
-Synology DS213J Nasserver


(Klik op afbeelding voor vergroting)

(Klik op afbeelding voor vergroting)

(Klik op afbeelding voor vergroting)

(Klik op afbeelding voor vergroting)

Documenteren van het netwerk is natuurlijk ook heel belangrijk dus daarom de volgende afbeelding.


(Klik op afbeelding voor vergroting)

[ Voor 0% gewijzigd door IxFail NL op 12-08-2015 15:35 . Reden: Schoonheidsfoutjes met image code verwijderen ]

[_matt_]

Wow IxFail NL, nette set up!
Het gat in de boekenplank is een mooie oplossing waar ik misschien wel wat mee ga doen!

Ik durf zelf nog niet te posten, het is een beetje een spaghetti incident...
Korte beschrijving van de hardware:
Alles CAT 6A, alleen de media hoek is CAT6
UPC Cisco modem in bridge, Edgerouter lite,
Zyxel GS1100-16 switch naar een CAT6A patch paneel
en een POE EnGenius EAP1750H als AP.
Alles achter een Eaton 1100VA UPS.

Trefwoorden zijn betrouwbaarheid en stabiliteit.

[Miepermans]

IxFail NL let me guess, jij vind je zusje niet zo aardig een beetje haar bandbreedte limiteren .

Waarmee regel jij die QOS zo af ? en vanwaar een siemens toestel in de meterkast ?

[Leejow(saait)]

Miepermans schreef op woensdag 12 augustus 2015 @ 23:11:
IxFail NL let me guess, jij vind je zusje niet zo aardig een beetje haar bandbreedte limiteren .

Waarmee regel jij die QOS zo af ? en vanwaar een siemens toestel in de meterkast ?

Ik denk dat het siemens toestel dienst doet als 'nood' telefoon indien er geen stroom is aangezien DECT weinig doet bij stroomuitval.

[frankwopereis]

Leejow(saait) schreef op donderdag 13 augustus 2015 @ 11:19:
[...]

Ik denk dat het siemens toestel dienst doet als 'nood' telefoon indien er geen stroom is aangezien DECT weinig doet bij stroomuitval.

Ik gok dat het er staat omdat hij het nog had liggen
Voor nood is er altijd nog het mobieltje
Misschien is het wel zijn enige huistelefoon? Om toch bereikbaar te zijn of om zelf te kunnen bellen als mobiel er uit ligt.

*speculaties*

[GEi]

Ik heb naast mijn analoge telefoon adapter ook nog een oude telefoon liggen. Deze is voor noodgevallen; ik kan de ATA ook bedienen / instellen met de druktoesten op deze telefoon. Wellicht heeft Ix Fail NL dezelfde motivatie? We wachten zijn reactie af .

[IxFail NL]

Miepermans sst mag m'n zus niet horen hoor .
De QoS heb ik ingesteld op de TP-Link Switch hierbij is 4 het hoogst en 1 het laagst met betrekking tot voorrang.
En de Siemens telefoon? Daarbij heeft Leejow(saait) en frankwopereis gelijk ik heb hem als noodtelefoon en ik had hem nog ergens liggen (ja ik heb ook een mobiel) maar het bereik op de mobiel is soms dramatisch dat ik soms alleen maar 112 kan bellen.
De Siemens staat ingesteld in de V8 op de 2de telefoonlijn die alleen uitgaande oproepen kan doen en deze dus ook niet overgaat mocht er gebeld worden naar mijn nummer.

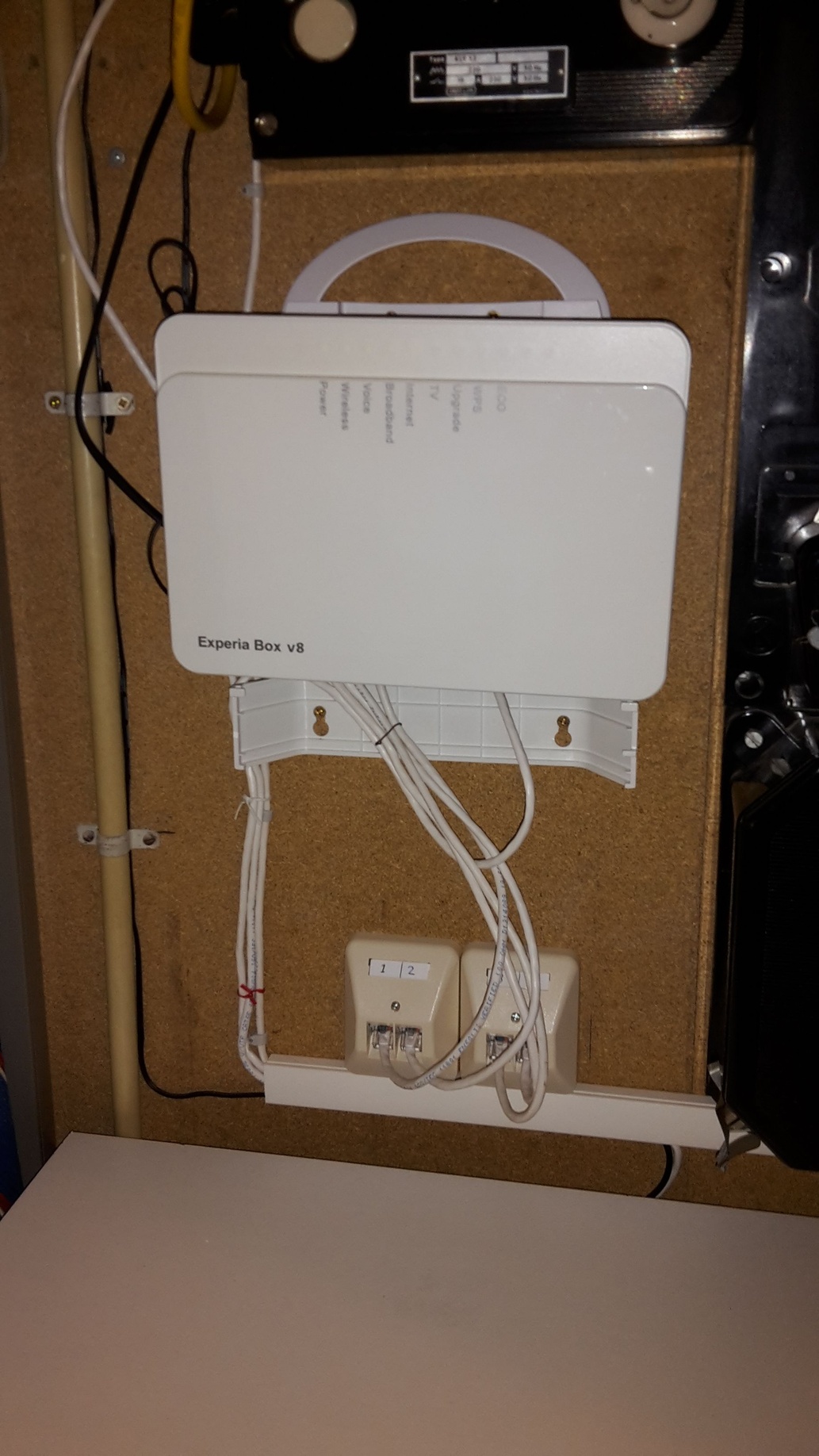

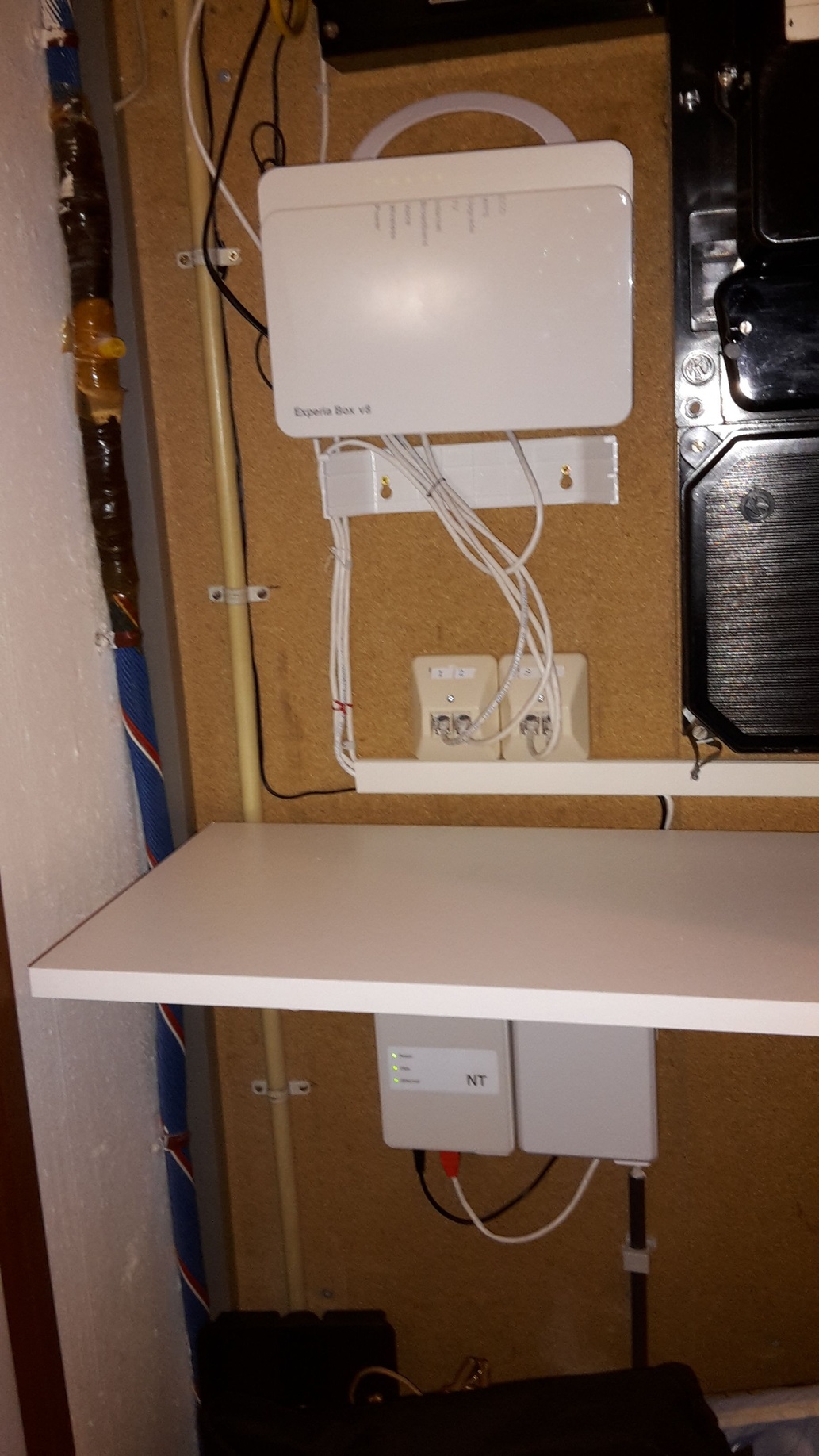

Aan de 1ste lijn heb ik een KPN chicago Basisstation+ hangen die normaal naar buiten kan bellen en overgaat mocht er naar mijn nummer worden gebeld.
Omdat de Siemens in de V8 zit krijgt deze hiervan ook stroom, en omdat de V8 ook op de UPS zit kan ik dus tijdens een stroomuitval nog even bellen zou mijn mobiel het niet doen.

[ Voor 0% gewijzigd door IxFail NL op 13-08-2015 20:02 . Reden: Taalfout ]

[GEi]

Je hebt er in ieder geval goed over nagedacht .

[Ferra]

Iemand een suggestie hoe ik 7 cat6 utp kabels kan geleiden in de meterkast naar mn patchpanel?

[The Executer]

Via een zogenaamde 'vingergoot' is denk ik het makkelijkste. Heb ze destijds (jaar terug ongeveer) bij de Formido in het schap zien staan. Kan ze zo op de site niet terugvinden.

[ Voor 12% gewijzigd door The Executer op 13-08-2015 23:03 ]

[Jan-man]

Gewoon kabelgoot halen bij gamma oid kost geen drol. Neem niet degene met plakstrips maar die je vast moet schroeven.

[KillaZ]

Ferra schreef op donderdag 13 augustus 2015 @ 22:49:
Iemand een suggestie hoe ik 7 cat6 utp kabels kan geleiden in de meterkast naar mn patchpanel?

Ik heb er 14 in een kabelgoot van hager (conrad) gemaakt van het weekend.

[Miepermans]

IxFail NL schreef op donderdag 13 augustus 2015 @ 15:43:
De QoS heb ik ingesteld op de TP-Link Switch hierbij is 4 het hoogst en 1 het laagst met betrekking tot voorrang.

Nice, maar voer je de QOS dan ook door op de router/firewall ? anders heeft het weinig zin. ( dan werkt het alleen inkomend vanaf op de switch aangesloten devices )

[IxFail NL]

Miepermans schreef op vrijdag 14 augustus 2015 @ 11:24:
[...]


Nice, maar voer je de QOS dan ook door op de router/firewall ? anders heeft het weinig zin. ( dan werkt het alleen inkomend vanaf op de switch aangesloten devices )

Daar heb jij helemaal gelijk in.
Ik ben al aan het kijken of ik binnenkort of later dit jaar een eigen router ga/kan plaatsen doormidel van netwerkje

[renedis]

frankwopereis schreef op donderdag 06 augustus 2015 @ 23:05:
[...]

Dat weet ik maar 2 kabels in een 3/4e buis is dus lastig?

Kan aan mij liggen maar ik vond het niet lastig.

heb 2 weken geleden mijn huis voorzien van bekabeling.

2x CAT6 UTP + 1x COAX Koka 9TS past door een 19 mm buis (3/4e).

Elke buis waar het doorheen getrokken moest worden had niet meer dan 4 bochten. Wel heb ik lengtes tot +- 20m getrokken. Het makkelijkste doe je het met z'n tweetjes. De ene trekken aan de trekveer en de andere doorvoeren aan de andere kant.

Meer dan 4 is tegenwoordig namelijk ook verboden in de bouw heb ik geleerd. Of de bouwvakkers zich daar aan houden is een tweede.

Minst buigzame was de COAX Koka 9TS.

Off-topic: De Koka 9TS 100m op internet is erg duur. Via de Technische Unie was ik 65 euro incl btw kwijt.

[MdO82]

renedis schreef op vrijdag 14 augustus 2015 @ 14:00:
[...]

Off-topic: De Koka 9TS 100m op internet is erg duur. Via de Technische Unie was ik 65 euro incl btw kwijt.

nog even verder off-topic: Niet iedereen heeft een kvk-nummer . En ik weet niet of je daar een specifiek kvk-nummer voor moet hebben /einde off-topic

[Jumpman]

coromandel schreef op donderdag 06 augustus 2015 @ 19:47:
Onlangs de sleutel in ontvangst kunnen nemen van een nieuwe (niewbouw) woning.
10 loze leidingen zijn inmiddels gevuld met 2x Cat5e.

Vandaag heb ik de meterkast redelijk afgewerkt; alleen de tie-wraps moeten nog vervangen worden !
(weinig ruimte bij de meterkast; kan dus geen 'ruimere foto's nemen)

[afbeelding]

[afbeelding]

[afbeelding]

En nu is het afwachten totdat KPN een aansluiting heeft gerealiseerd.
Experiabox is binnen, maar de kabel moet nog gelegd worden .

Het ziet er mooi uit. Hoe heb je dit in de zijkant van de meterkast vast gemaakt, vraag ik mij af? heb je daar toevallig ook een foto van?

[CodeCaster]

Ik heb de kabels in m'n meterkast wat ingekort. Mijn glasvezelmodem heeft slechts twee werkende ethernetpoorten voor internet. De overige zijn voor televisie en telefonie. Omdat ik op drie plekken in huis internetaansluitingen nodig heb, heb ik een switch in de meterkast geplaatst. Vanaf het patchpanel lopen de kabels voor tv en internet door muren en plafonds naar de overige kamers.



De glasvezel is niet door mij gemonteerd.

[ Voor 5% gewijzigd door CodeCaster op 15-08-2015 14:49 ]

[IxFail NL]

CodeCaster schreef op zaterdag 15 augustus 2015 @ 14:49:
Ik heb de kabels in m'n meterkast wat ingekort. Mijn glasvezelmodem heeft slechts twee werkende ethernetpoorten voor internet. De overige zijn voor televisie en telefonie. Omdat ik op drie plekken in huis internetaansluitingen nodig heb, heb ik een switch in de meterkast geplaatst. Vanaf het patchpanel lopen de kabels voor tv en internet door muren en plafonds naar de overige kamers.

[afbeelding]

De glasvezel is niet door mij gemonteerd.

Netjes!
Alleen is vind ik die glasvezellijn best wel scary om hem zo hoog te zien gaan in een meterkast .
En zat er eerst geen RJ45 jack in de FttH box?

[rogiertw]

nice. Sommige kabels zitten wel goed strak in hun contact... de linker op je patchpanel bijvoorbeeld heeft bijna een haakse bocht...

[Gillie]

CodeCaster schreef op zaterdag 15 augustus 2015 @ 14:49:

De glasvezel is niet door mij gemonteerd.

Glasvezel vast te zetten met 'nietjes'. Macro- en Micro-bending...

[ Voor 28% gewijzigd door Gillie op 16-08-2015 21:18 ]

[CodeCaster]

Gillie schreef op zondag 16 augustus 2015 @ 21:17:
Glasvezel vast te zetten met 'nietjes'. Macro- en Micro-bending...
[...]
Alleen is vind ik die glasvezellijn best wel scary om hem zo hoog te zien gaan in een meterkast .

M'n vorige modem hing onder de gasmeter, waardoor ik buiten de meterkast geen wireless-bereik meer had. Nu dekt het modem de helft van het huis, en een access point in de woonkamer vult de gaten op.

De monteur heeft het zo opgeleverd, dus als hierdoor schade aan de vezel ontstaat, is het niet mijn schuld.

IxFail NL schreef op zaterdag 15 augustus 2015 @ 23:28:
Netjes!
En zat er eerst geen RJ45 jack in de FttH box?

Thanks! Jouw installatie ziet er ook netjes uit. Maar nee, er komt alleen een glasvezel uit die box.

rogiertw schreef op zondag 16 augustus 2015 @ 20:49:
nice. Sommige kabels zitten wel goed strak in hun contact... de linker op je patchpanel bijvoorbeeld heeft bijna een haakse bocht...

Dat lijkt maar zo door de lichtval.

[Intheweb]

CodeCaster schreef op zaterdag 15 augustus 2015 @ 14:49:
Ik heb de kabels in m'n meterkast wat ingekort. Mijn glasvezelmodem heeft slechts twee werkende ethernetpoorten voor internet. De overige zijn voor televisie en telefonie. Omdat ik op drie plekken in huis internetaansluitingen nodig heb, heb ik een switch in de meterkast geplaatst. Vanaf het patchpanel lopen de kabels voor tv en internet door muren en plafonds naar de overige kamers.

[afbeelding]

De glasvezel is niet door mij gemonteerd.

Dan heeft de installateur het bij mij toch wel ietsje netter afgewerkt door er een flexibele buis erom heen te doen:

[M009]

Beste,

Ik heb voor mijzelf een schema gemaakt welke ik graag wil toepassen.



http://i.imgur.com/cBIWW1p.jpg
Reden om voor een Switch te gaan is vanwege het trekken van een (1) enkele kabel naar boven en een (1) naar de woonkamer. Vandaar geen patchpaneel.
Nu ben ik benieuwd of hetgeen in mijn schema staat ook mogelijk is? gezien de NAS en keystone plaatsen voor de switch ?
Andere vragen zijn:

Is er een mogelijkheid om de telefoon (welke in de meterkast zou komen te staan) draadloos in de woonkamer neer te zetten (wel op een oplader?)
Ik ben op zoek naar een goede WIFI verbinding in de 18 meter diepe tuin. Wat zijn de opties? Bijvoorbeeld een wifi extender in de tuin plaatsen of een extra router ophangen op de 2e verdieping?

[ Voor 38% gewijzigd door M009 op 20-08-2015 00:56 ]

[Eric70]

BaZnGaNL schreef op zaterdag 08 augustus 2015 @ 13:50:
[...]

Denk toch dat ik voor deze ga: https://azerty.nl/product...-sg1024d-24-port-gig.html. Of hebben jullie een betere suggestie? BTW weten jullie of dit past met een 19" rack?

Die wordt volgens http://www.tp-link.com/en...1024D.html#specifications inderdaad gewoon geleverd met een rackmount kit.

[roelbb]

M009 schreef op donderdag 20 augustus 2015 @ 00:40:
Beste,

Ik heb voor mijzelf een schema gemaakt welke ik graag wil toepassen.

[afbeelding]

http://i.imgur.com/cBIWW1p.jpg
Reden om voor een Switch te gaan is vanwege het trekken van een (1) enkele kabel naar boven en een (1) naar de woonkamer. Vandaar geen patchpaneel.
Nu ben ik benieuwd of hetgeen in mijn schema staat ook mogelijk is? gezien de NAS en keystone plaatsen voor de switch ?
Andere vragen zijn:

Is er een mogelijkheid om de telefoon (welke in de meterkast zou komen te staan) draadloos in de woonkamer neer te zetten (wel op een oplader?)
Ik ben op zoek naar een goede WIFI verbinding in de 18 meter diepe tuin. Wat zijn de opties? Bijvoorbeeld een wifi extender in de tuin plaatsen of een extra router ophangen op de 2e verdieping?

je zal ook coax moeten leggen naar je twee outlets.

ik heb een gigaset dect zender in de meterkast staan en door het huis diverse dect telefoons op een losse lader. Laders kun je meestal wel op marktplaats of op ebay vinden.

[M009]

roelbb schreef op donderdag 20 augustus 2015 @ 09:33:
[...]

je zal ook coax moeten leggen naar je twee outlets.

ik heb een gigaset dect zender in de meterkast staan en door het huis diverse dect telefoons op een losse lader. Laders kun je meestal wel op marktplaats of op ebay vinden.

Roelbb,

Bedankt voor je reactie. Coax ligt inderdaad al naar mijn twee wcd's. Niet op de tekening weergegeven.
Ik ga googlen naar een dect zender en meerdere ontvangers.

[shure-fan]

M009 schreef op donderdag 20 augustus 2015 @ 12:57:
[...]

Ik ga googlen naar een dect zender en meerdere ontvangers.

of je koopt een dect setje met 3 telefoons,

plaats de de basis met een handset in de meterkast. die andere 2 plaats je door je huis

Om toekomst gericht bezig te zijn, raad ik je een gigaset N300A aan met handsets, Deze omdat de N300A ook een ethernet poort heeft voor de webinterface en voip

edit: Hieronder: dat was em ja,

[ Voor 4% gewijzigd door shure-fan op 20-08-2015 16:43 ]

[MdO82]

Ik weet niet hoeveel telefoons je in totaal aan wilt sluiten maar anders heb je misschien aan de gigaset N300A ook genoeg ?

[Jeroen_ae92]

Inmiddels heeft de hoeveelheid Ubiquiti apparatuur op m'n bureau de WAF factor ruim overschreden


Waar kan ik zoiets kopen? Ik zoek me suf maar kom het alleen in het buitenland tegen.


Of zijn er nog alternatieven?

[ Voor 4% gewijzigd door Jeroen_ae92 op 20-08-2015 20:33 ]

[DeBolle]

Jeroen_ae92 schreef op donderdag 20 augustus 2015 @ 20:14:
Of zijn er nog alternatieven?

Ikea, tafel Lack. 19" tussen de poten: https://wiki.eth0.nl/index.php/Lackrack

[ Voor 9% gewijzigd door DeBolle op 20-08-2015 20:27 ]

[Jeroen_ae92]

Die ken ik maar daar was ik net niet naar op zoek... Evengoed bedankt

[Verwijderd]

Op het gevaar af dat het hier gaat lijken op Waar koop je dat - Deel 2, zoeken op '19 inch tabletop rack' levert bijv. Quiklok RS-10 tabletop 19 inch rack of Konig & Meyer 40900 19 inch rack bureau.

[ Voor 27% gewijzigd door Verwijderd op 20-08-2015 21:12 . Reden: Ook duurder fabrikaat. Shoplink omgezet naar leesbare productomschrijving. ]

[Raven]

Verwijderd schreef op donderdag 20 augustus 2015 @ 20:44:
Op het gevaar af dat het hier gaat lijken op Waar koop je dat - Deel 2

Niet iedereen heeft toegang tot de HK

[Jeroen_ae92]

Top! Dank, zoiets was het inderdaad. Al vindt ik em te hoog en te diep maar we komen ergens.

Ik zal het topic verder niet (nog) verder vervuilen

[Oilman]

Een muurbeugel iets waarmee je misschien uit de voeten kunt? Je hoeft 'm natuurlijk niet aan de muur te hangen, op je bureau blijft 't ook netjes staan.
https://netwerkproducten..../patch-beugels-c-376.html

[MeltedForest]

Die kan je mooi onder je bureau aan de muur schroeven, is de WAF ook weer beter

[frankwopereis]

M009 schreef op donderdag 20 augustus 2015 @ 00:40:
Ik ben op zoek naar een goede WIFI verbinding in de 18 meter diepe tuin. Wat zijn de opties? Bijvoorbeeld een wifi extender in de tuin plaatsen of een extra router ophangen op de 2e verdieping?

Voor de WiFi:
pricewatch: EnGenius ECB-350 High Power Wireless-N Gigabit Access Point

Misschien is er inmiddels een opvolger, maar bovengenoemde heb ik zelf en die werkt echt perfect! Ruim een halve kilometer bereik

[maomanna]

Dat is leuk zo'n high power AP, maar als je andere device dat niet heeft heb je er als nog niks aan.

[TimoDimo]

Weet iemand waar je een rackprofiel kunt kopen dat verstelbaar is in de diepte? (En liefst ook in de breedte.) Ik moet een patchkast ophangen in mijn meterkast, maar wil liever niet aan de gang met houten latjes e.d.

[Eric70]

TimoDimo schreef op vrijdag 21 augustus 2015 @ 12:10:
Weet iemand waar je een rackprofiel kunt kopen dat verstelbaar is in de diepte? (En liefst ook in de breedte.) Ik moet een patchkast ophangen in mijn meterkast, maar wil liever niet aan de gang met houten latjes e.d.

Als je de link volgt van:

Oilman schreef op donderdag 20 augustus 2015 @ 23:01:
Een muurbeugel iets waarmee je misschien uit de voeten kunt? Je hoeft 'm natuurlijk niet aan de muur te hangen, op je bureau blijft 't ook netjes staan.
https://netwerkproducten..../patch-beugels-c-376.html

dan staan daar ook in diepte verstelbare beugels tussen.

En anders hebben ze ook nog kasten speciaal voor de meterkast met veelal een diepte van 15 cm:
https://netwerkproducten....kast-meterkast-c-513.html

[TimoDimo]

Bedankt, misschien is dat wat. Bij die beugel kan ik niet eens goed zien hoe dat verstellen precies gaat. Is het traploos? Zijn die verschillende profieltjes boven elkaar onafhankelijk te verstellen?

Het liefst heb ik iets zonder hele beugel, dus alleen met zijkanten.
Een patchkast is niet zo handig voor in de meterkast denk ik.

[pezevenK-]

Is dit misschien wat?
http://www.bax-shop.nl/pr...ofiel-2-mm-staal-per-stuk

[TimoDimo]

Ja maar dan moet je dus iets verzinnen met houtjes o.i.d. om het passend te krijgen tussen de muren van de meterkast. Ik vroeg me dus af of er een handiger oplossing voor bestaat, maar kennelijk niet dus..

[MdO82]

Even mijn reactie erbij zoeken:
MdO82 in "Het grote topic voor nette lan afwerking thuis deel 3"

Ik link even naar mijn vorige bericht hierin had ik enkele foto's geplaatst met de nieuwe opzet van het geheel in de meterkast.

Echter het bericht is van mei en binnenkort heb ik weer wat extra stroom nodig.
Aangezien er ook een Raspberry voorzien moet worden van stroom
Het heeft niet zozeer met nette LAN te maken mijn vraag, maar hebben jullie tips hoe ik extra aansluitingen kan maken op een nette manier ?

Ik heb overigens in het stopcontact bovenin nu de NAS zitten en daarbij een stukje snoer die naar een verlengdoos loopt met tijdschakelaar zodat de Fritzbox en extra switch van stroom gaan 's nachts.
Deze verlengdoos zit nu vol omdat er ook een basisstation voor de telefoon staat.


Als het nu teveel offtopic wordt mijn excuses

[Raven]

Mwah, vind het nog net kunnen en zoiets is al eens voorbij gekomen. Idee: Aangezien al die apparaten een DC-input hebben, misschien een idee om net als iemand anders een computervoeding (bijv. PicoPSU) in te zetten en daar de 5v en 12v lijn van gebruiken? Heb je maar 1 stopcontact nodig.

[ Voor 8% gewijzigd door Raven op 21-08-2015 16:42 ]

[MdO82]

Raven schreef op vrijdag 21 augustus 2015 @ 16:41:
Mwah, vind het nog net kunnen en zoiets is al eens voorbij gekomen. Idee: Aangezien al die apparaten een DC-input hebben, misschien een idee om net als iemand anders een computervoeding (bijv. PicoPSU) in te zetten en daar de 5v en 12v lijn van gebruiken? Heb je maar 1 stopcontact nodig.

Ga ik daar eens verder op zoeken heb het inderdaad ook eens voorbij zien komen

[Raven]

En voor de tijdschakelaar: Indien de RPi aan blijft, daar relais aan hangen als schakelaar?

[MdO82]

Los het nu tijdelijk anders even op
In het onderste wcd stop ik tijdelijk een verlengdoos, hier zit het modem en een versterker in.
Dan ga ik verder wel eens bedenken hoe ik het verder op kan lossen een picopsu is ook een goeie oplossing.
Zo en nu stop ik met het vervuilen van het topic

[MdO82]

Mr. Jinx schreef op zaterdag 16 mei 2015 @ 10:45:
Naar aanleiding van mijn eerder geposte meterkast nog even een update. DJSmiley en Raven kwamen met de tip om in plaats van een ATX voeding, een notebookvoeding met dc converter of PicoPSU te gebruiken. Vond dat wel een goed idee!
PicoPSU kende ik helemaal niet, maar lijkt hier heel geschikt voor. Het levert netjes 5V en 12V en is beschikbaar voor verschillende vermogens.

[afbeelding]
In het zwarte kaste linksonder zit de PicoPSU, gevoed door bijbehorende voeding. Deze voeding ligt op de grond en is een notebookvoeding. Deze vervangt bij mij 7 losse adapters. De grote sterkerdoos die je ziet hangen zat dus aardig vol.

[afbeelding]

PicoPSU:
[afbeelding]

In totaal van 40W naar 36W, dus iets efficiënter dan de losse adapters.

Heb je de foto's nog ?

[Tammesp]

Vandaag maar eens begonnen om onze meterkast een update te geven. Helaas is het maar een kleine ruimte dus het is ook passen en meten om alles wat netjes erin te krijgen. Sinds we overgestapt zijn naar Vodafone lag alles los te dwarrelen in de meterkast dus dat moest anders. En ik kreeg boven op zolder maar 10mb internetsnelheid terwijl we een 20mb lijntje hebben. Eerst maar een foto hoe het ervoor stond:



Zo te zien, een bende

Update:



Het meeste in kabelgootjes gedaan, boven aan te weinig ruimte om dat te doen dus heb ik het zo gelaten en alleen met een tyrapje vastgebonden.

Boven aan op het foto is er een plankje bijgekomen waar het stekkerdoosje en de NAS (QNAP TS-212P) nu op staan. De NAS stond eerst in de werkkamer maar maakte teveel lawaai.

Lijstje van apparatuur:

Modem Vodafone: http://www.consumentenbond.nl/router/producten/huawei/hg659
Switch: pricewatch: TP-Link TL-SG105 (Met handige gigabit indicatie)
NAS: pricewatch: QNAP Turbo Station TS-212P
KPN Powerline Adapter, voor verbinding naar de 2 TV's toe. Met daarin de voeding van de modem.
Het kleine witte bakje naast de elektriciteit meter komt de kabel uit van KPN die naar de modem gaat. Weet niet hoe precies zo'n bakje genoemd word.

Verder kwam ik dus achter na het plaatsen van de switch dat de UTP kabel naar boven toe geen gigabit kabel is. Dus morgen maar een nieuwe type 5E aanleggen..

En de internetsnelheid op de zolder is nu: Voor een 20mb lijntje niet gek toch?

Tips zijn natuurlijk welkom!

^{Nu ik zo naar die foto's kijk haal ik straks dat papier nog even weg}

[ Voor 13% gewijzigd door Tammesp op 24-08-2015 21:42 ]

[Verwijderd]

Jeroen_ae92 schreef op donderdag 20 augustus 2015 @ 20:14:
Inmiddels heeft de hoeveelheid Ubiquiti apparatuur op m'n bureau de WAF factor ruim overschreden
[afbeelding]

Waar kan ik zoiets kopen? Ik zoek me suf maar kom het alleen in het buitenland tegen.
[afbeelding]

Of zijn er nog alternatieven?

Mooie Ubiquiti router (die heb ik hier ook op plateau).

http://www.licht-geluid.n...ackframe-voor-mixers.html ?

Anders rack profiel kopen voor een tientje en zelf wat hobbyen (vb: http://www.licht-geluid.n...n-170-mtr-penn-elcom.html )
I.c.m 20x20x100 metaal L hoekprofiel van de Gamma ~2eur.

Zo heb ik nu x2 4U racks + x2 1U van restanten (tbv 19inch switch/ 10inch patchpanel)onder mijn IKEA U-shaped bureau (80cm diep)
Voor audio/server/netwerk, daar netwerk/switches dus ondiep (max ~30cm diep)op het frame aan de achterkant zit, zonder L profiel want het gewicht is laag, en 1U lang maakt weinig hefwerking op de "as"

Kabels uit het zicht met een stuk http://kabelgoot.info/ind...10000460&aid=3341&lang=NL aan de muur zijde (tevens onder bureau gemonteerd), alles strak op één lijn, weer vollop ruimte op m'n bureau en tevens de vloer nagenoeg geheel vrij.

Top ingezaagd/omgebogen van zowel hoeklijn als rackprofiel, 6 gaten(+ tappen) 6 boutjes met veerringen, carroserie ringen voor de vierkante rackprofiel gaten(alles M6/M5), even de spuitbus zwart er overheen en één gemonteerd met 2/3 uurtjes werk(dat is gemonteerd terwijl de verf half droog was, maar het is zwart en uit het zicht dus np )
achteraf nog een paar mooie bolvoormige M5 sier-moeren op de kant in het zicht gedraaid(onderkant).

Ik had een 1U blindplaatje mee besteld wat een handzame/makkelijke maatvoering tijdens montage was.
*mocht je kooimoeren/bouten bestellen. kooimoeren van DAP waren hier crap, ze blijven niet zitten, één en al getob met zware 19inch apparatuur.

Voor een MK is het misschien nog wel makkelijker, dat profiel heeft gewoon een paar "schroef/bout" gaten op de blinde kant.

========== «- Bureaublad
..[]...........[] «- BureauFrame
..-............|| «- Rackprofiel x2 4U ( || ) HoekLijn x2 ( \ )
...\...........||
........\......||
..............\||


========== «- Bureaublad
.[]...........[] «- BureauFrame
.|| «- Rackprofiel 1U x2 tbv switch/patch
.[_] «- Kabelgoot

Als je wilt, heb ik er een tekening met maten van, aangezien alles on the fly was uitgemeten, leek me het handig wat op papier(*.PNG) te hebben

De meeste tijd zat in het her-controleren van rack maten op profiel voor aanschaf en nogmaals voor het aan bonken zagen ervan

In de hoeklijnen wil ik nog een 4tal gaten boren zo ik er netjes een 19inch stekkerblok https://www.alternate.nl/...roduct/81623?event=search op kan bouten daar waar enkel ondiepe componenten in zitten(versterker/19inch plateau's).
Nu liggen er een paar verlengblokken in de goot

[ Voor 40% gewijzigd door Verwijderd op 26-08-2015 14:37 ]

[ThinkPad]

Tammesp schreef op maandag 24 augustus 2015 @ 20:58:
Vandaag maar eens begonnen om onze meterkast een update te geven. Helaas is het maar een kleine ruimte dus het is ook passen en meten om alles wat netjes erin te krijgen. Sinds we overgestapt zijn naar Vodafone lag alles los te dwarrelen in de meterkast dus dat moest anders. En ik kreeg boven op zolder maar 10mb internetsnelheid terwijl we een 20mb lijntje hebben. Eerst maar een foto hoe het ervoor stond:
[...]

Is goed opgeknapt zo!

Heb je overigens maar één aardlekschakelaar? Zover ik weet mogen er max. 4 groepen achter één aardlekschakelaar, jij hebt 7 groepen?

[chickpoint]

ThinkPadd schreef op woensdag 26 augustus 2015 @ 12:19:
[...]

Is goed opgeknapt zo!

Heb je overigens maar één aardlekschakelaar? Zover ik weet mogen er max. 4 groepen achter één aardlekschakelaar, jij hebt 7 groepen?

Niet altijd gaat overal een aardlek erop. Meestal zie je het terug komen op de keuken, douche en wasmachine groepen. Iets met kosten, baten Dus het kan goed dat er 3 of meer groepen niet achter een aardlek schakelaar zitten.

[ThinkPad]

chickpoint schreef op woensdag 26 augustus 2015 @ 12:23:
[...]


Niet altijd gaat overal een aardlek erop. Meestal zie je het terug komen op de keuken, douche en wasmachine groepen. Iets met kosten, baten Dus het kan goed dat er 3 of meer groepen niet achter een aardlek schakelaar zitten.

Mag dat tegenwoordig nog? Dacht dat alles tegenwoordig achter een 30mA aardlek moet zitten.
https://www.groepenkast-m...-vervangen.html#p7AP3c2_4
http://www.123groepenkast...Book%20123groepenkast.pdf (blz 7, o.a. derde bulletpoint & hfdstk 9)

Aangezien het een vrij moderne groepenkast is, misschien de installateur er eens op wijzen en terug laten komen om installatie aan te passen naar de geldende regels.
Anyway, het viel mij gewoon op. Laten we maar niet verder offtopic gaan (zie topicwaarschuwing).

[ Voor 25% gewijzigd door ThinkPad op 26-08-2015 12:32 ]

[Tammesp]

ThinkPadd schreef op woensdag 26 augustus 2015 @ 12:25:
[...]

Mag dat tegenwoordig nog? Dacht dat alles tegenwoordig achter een 30mA aardlek moet zitten.
https://www.groepenkast-m...-vervangen.html#p7AP3c2_4
http://www.123groepenkast...Book%20123groepenkast.pdf (blz 7, o.a. derde bulletpoint & hfdstk 9)

Aangezien het een vrij moderne groepenkast is, misschien de installateur er eens op wijzen en terug laten komen om installatie aan te passen naar de geldende regels.
Anyway, het viel mij gewoon op. Laten we maar niet verder offtopic gaan (zie topicwaarschuwing).

Dankje!

Ja maar 1 aardlek schakelaar, zal eens kijken of het ook anders moet, heb er voor de rest geen last van. De laatste die je zit is de beveiliging voor de zonnepanelen.

[SanderH_]

Wat is zo een beetje de beste manier om ethernet kabels te labelen? Zoiets lijkt me wel wat, maar kan ik niet direct terugvinden:





Ik heb trouwens geen labelprinter..

EDIT: wat cablebugs besteld

[ Voor 21% gewijzigd door SanderH_ op 26-08-2015 20:57 ]

[ijdod]

Ik heb het liefst gewoon wikkellabels. Dat kan met zo'n brother labelprinter met de juiste labeltype, maar er zijn ook gewoon A4-labelvellen voor te krijgen die je door een standaard printer kan halen.

[Verwijderd]

Op het werk gebruiken wij ook voornamelijk wikkellabels van brother.

En ik denk voornamelijk verkrijgbaar op de zakelijke markt,
maar we gebruken we ook van die labels van LAPP(fleximark) voor onze ProfiNet kabels, die maken gebruik van losse letters/nummers. Die stroken kun je opmaat knippen(zo lang als de tekst moet zijn) *speciale tang om gaatjes uit te knippen/ voorgeknipte maten


Ik weet ze zo snel niet te vinden, maar je hebt dus ook tags op het standaard sleutel label prenciepe met zo'n papiertje http://www.trukeys.co.uk/74-100-large/orange-key-fob.jpg , dan in een paar maatvoeringen/small met 4 kleine gleufjes voor de mini tyraps, waardoor het niet direct zo permanent gelabeld is en je er gewoon een vel papier uit de printer in kan frommelen (schuiven met fatsoenlijk papier).
We gebruiken ze als we weer eens een tensioner o.d optuigen bij een klant van ons, maar dan ipv papier, duurzame bedrukte gele plastic strookjes.
De grootste variant is toevallig heel goed en duidelijk in detail aanwezig op deze foto van ze te zien http://www.sasoffshore.co...thumbm/265947IMG_0128.png .

Maar mijn kabel netwerk thuis is dus danig statish, dat gewoon met stift een nummer geven voldoende is, daar overigens deze "Pentel - Marker for Textile" stiften ideaal zijn om mee op kabels te schrijven .
http://i.ebayimg.com/00/s...xx0AAOSwxH1UHQxk/$_57.JPG
http://www.ebay.co.uk/itm...-registered-/321528797131

[wheel]

SanderH_ schreef op woensdag 26 augustus 2015 @ 20:44:
Wat is zo een beetje de beste manier om ethernet kabels te labelen? Zoiets lijkt me wel wat, maar kan ik niet direct terugvinden:

[afbeelding]

[afbeelding]

Ik heb trouwens geen labelprinter..

EDIT: wat cablebugs besteld

Zie https://netwerkproducten....t-label-optie-p-1313.html en https://netwerkproducten....partex-0-tm-9-p-2038.html

[maomanna]

SanderH_ schreef op woensdag 26 augustus 2015 @ 20:44:
Wat is zo een beetje de beste manier om ethernet kabels te labelen? Zoiets lijkt me wel wat, maar kan ik niet direct terugvinden:

[afbeelding]

[afbeelding]

Ik heb trouwens geen labelprinter..

EDIT: wat cablebugs besteld

Je had toch ook schilderstape erop kunnen plakken en daarop schrijven.

Niet de mooiste oplossing, maar wel goedkoop

ThinkPadd schreef op woensdag 26 augustus 2015 @ 12:25:
[...]
Aangezien het een vrij moderne groepenkast is, misschien de installateur er eens op wijzen en terug laten komen om installatie aan te passen naar de geldende regels.
Anyway, het viel mij gewoon op. Laten we maar niet verder offtopic gaan (zie topicwaarschuwing).

Kunnen ook Aardlekautomaten zijn ipv schakelautomaten. Dat is een aardlek en groep in 1.
Ideaal als je niet in het donker wil zitten als je de beneden verdieping op 1 aardlek hebt.

[ThinkPad]

maomanna schreef op donderdag 27 augustus 2015 @ 12:12:
[...]
Kunnen ook Aardlekautomaten zijn ipv schakelautomaten. Dat is een aardlek en groep in 1.
Ideaal als je niet in het donker wil zitten als je de beneden verdieping op 1 aardlek hebt.

offtopic:
Die ken ik, maar dan zou er nog een testknop op moeten zitten net als bij een normale aardlekschakelaar. En die zit er niet op, dus volgens mij zijn het gewone automaten.

[ Voor 4% gewijzigd door ThinkPad op 27-08-2015 12:16 ]

[Henkie-Jan]

Enige tijd terug de meterkast veranderd. Er zat geen stopcontact en wou toch wel liever het modem in de meterkast in plaats van de woonkamer. Zat toen nog op VDSL dus een kortere kabellengte was ook mooi meegenomen. Snelheid ging van 26 naar 30Mb! Omdat er geen vrije buis in mijn (huur) huis naar de woonkamer zat eerst maar aangesloten via DVS. Dat ging op zich prima maar er kwam ook glasvezel aan dus een kabeltje was wel erg handig.

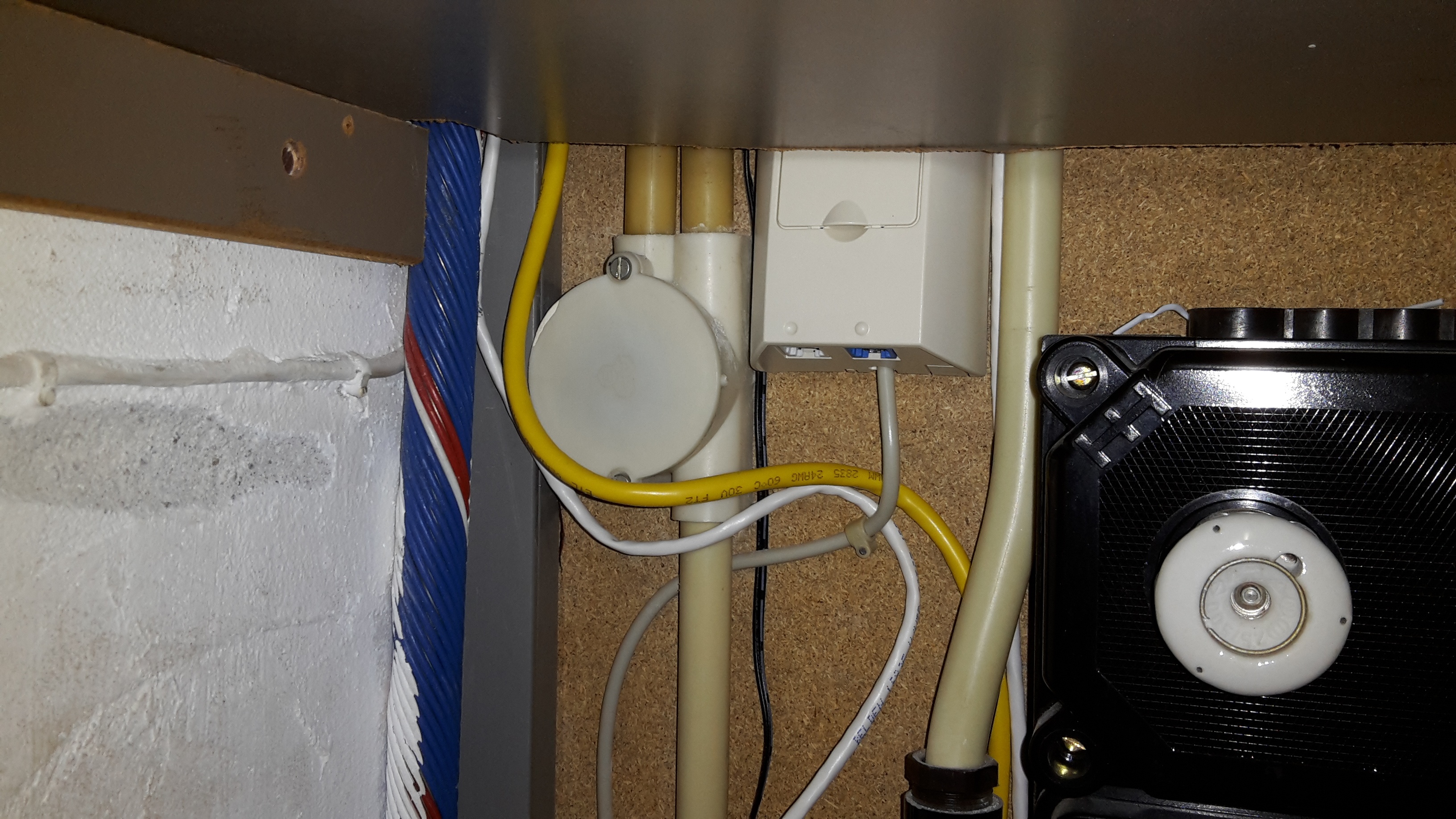

Uiteindelijk toch maar gekozen om via de COAX (19mm) buis UTP te leggen. En tja, toen wou ik er eigenlijk ook wel twee door zodat ik het een en ander gescheiden zou kunnen houden en scheelt weer een switch bij de TV. Met wat moeite er toch 2 kabels bijgekregen en UTP doosje geplaatst.

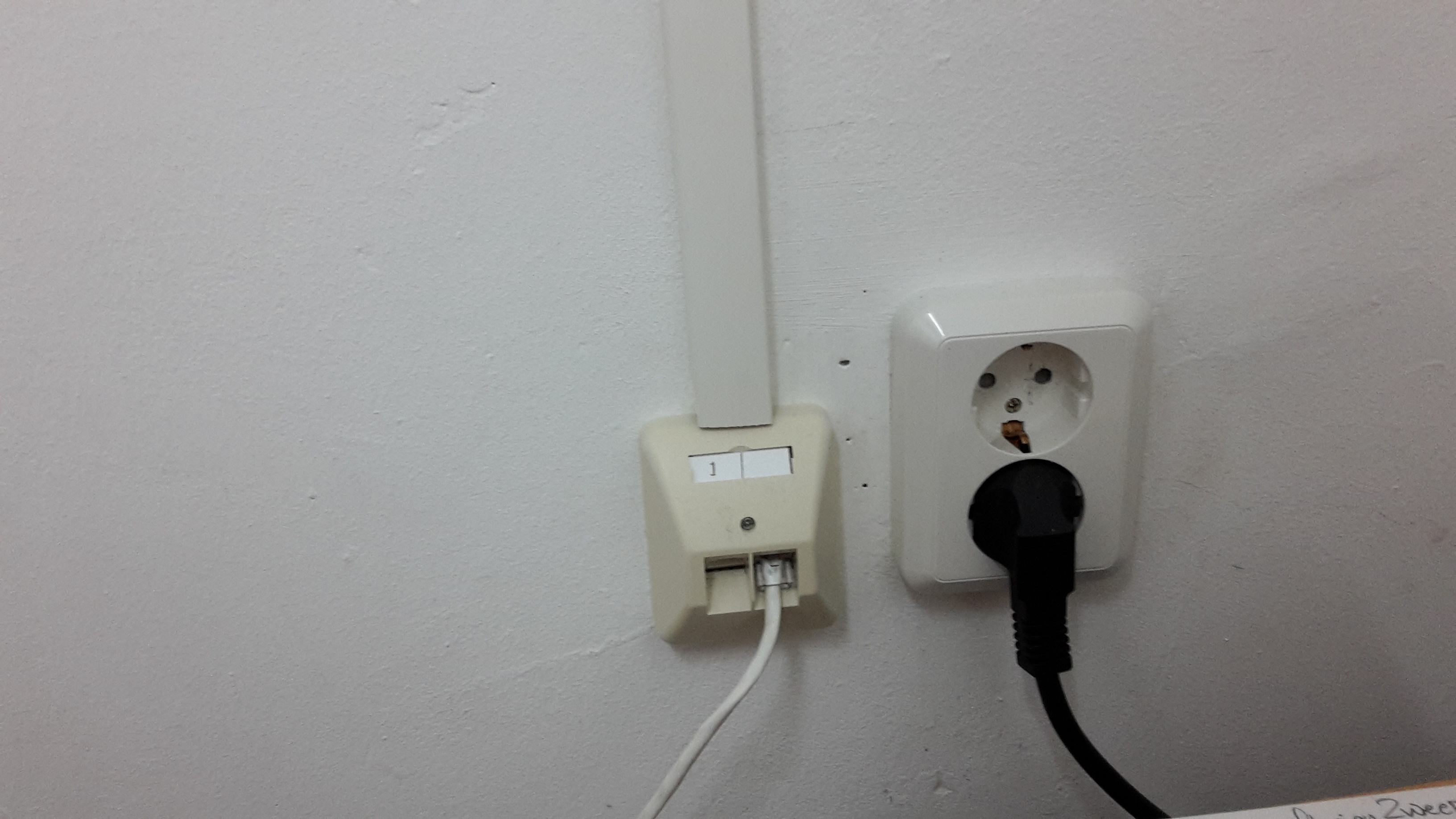

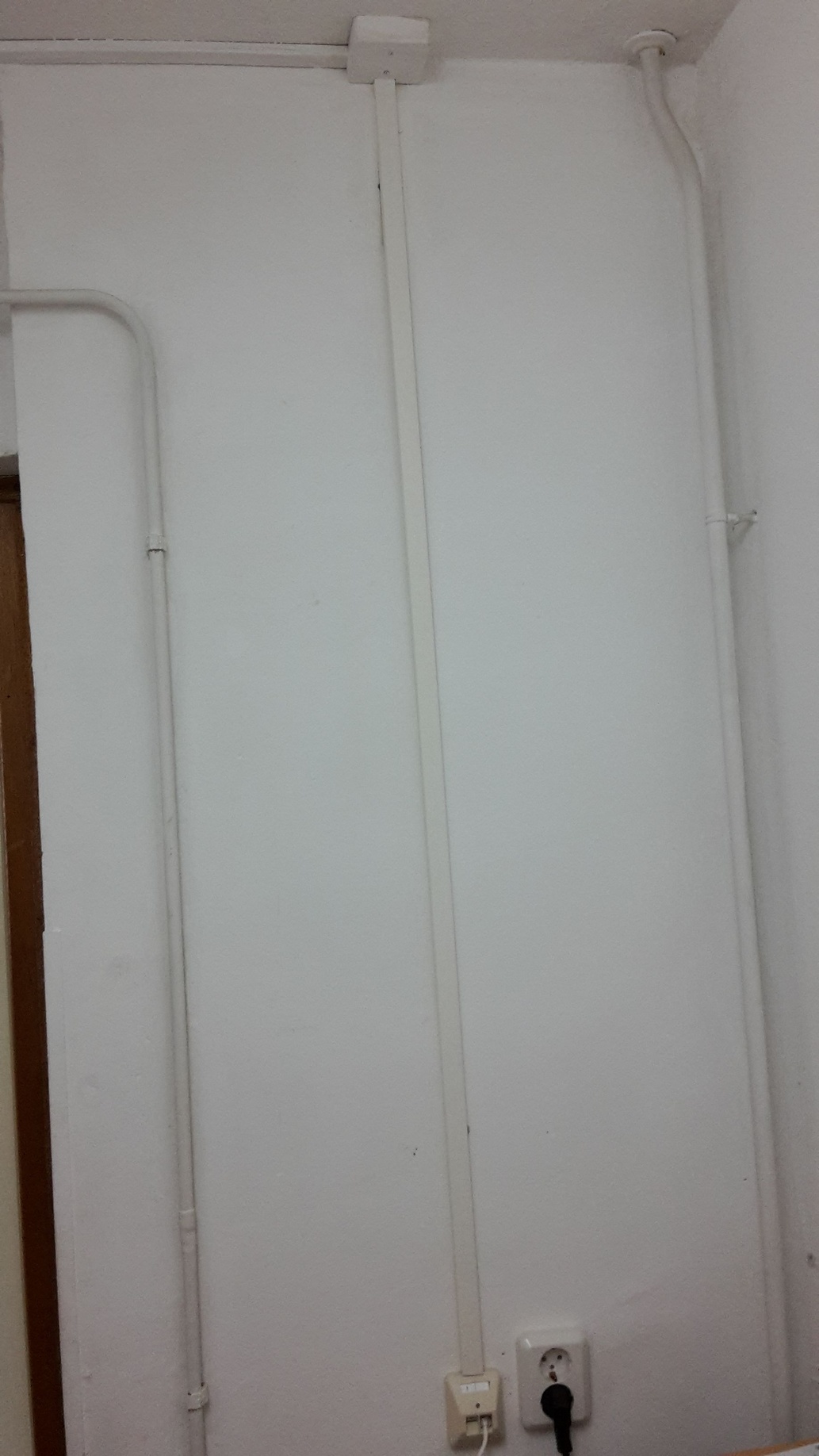

In mijn kleine kantoortje wou ik ook graag aansluitingen. Deze bevindt zich direct achter de meterkast. Maar de muur van de meterkast leek mij geen goede. Gelukkig liep er al een kabel door de meterkast naar mijn kantoortje naar de woonkamer voor de thermostaat van de CV! daar heb ik ze bij door kunnen wurmen en heb een verlengd stuk P25 tegen aangeplakt.

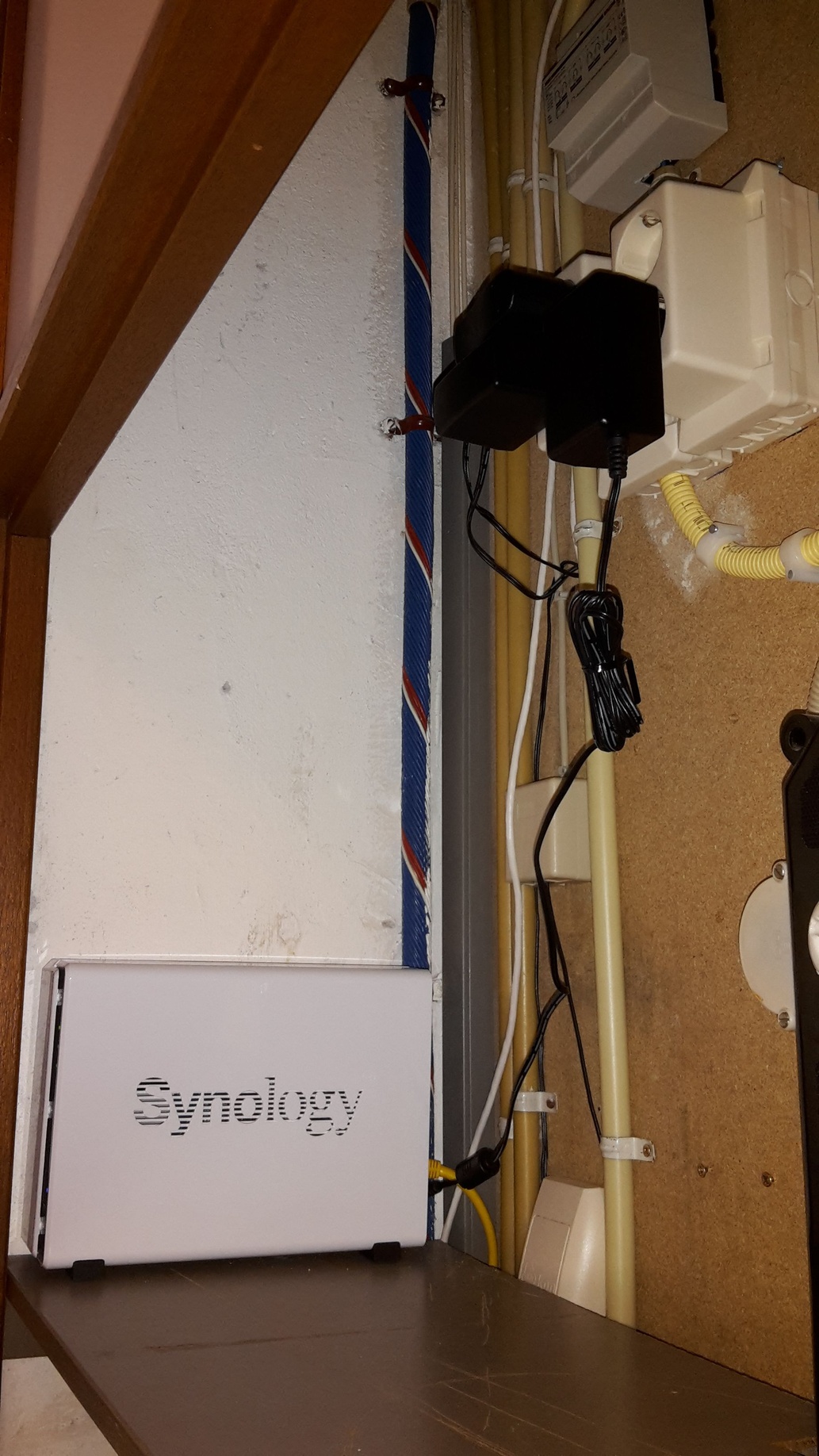

In de meterkast kon ik nog een stukje P25 kwijt wat ik over had. Nu is er echter sinds kort een NAS bijgekomen dus kom nu eigenlijk een aansluiting te kort voor een van de vaste aansluitingen. En om nou een een switch voor 1 aansluiting te plaatsen is ook weer wat. Dus ik heb 1 aansluiting in mijn kantoortje losgekoppeld. Verder zit ik nog even te kijken hoe ik de nas mooi kan plaatsen en wil ik de UTP kabel even netjes wegwerken.







Iemand tips?

[ Voor 6% gewijzigd door Henkie-Jan op 31-08-2015 13:29 ]

[Pubbert]

Wat voor NAS is het? Ik meen te herrineren dat sommige types met 2 LAN-poorten de 2e LAN poort als pass-trough (switch) konden gebruiken, zoals je bij veel VoIP telefoons zien.

[macmellow]

Pubbert schreef op maandag 31 augustus 2015 @ 16:30:
Wat voor NAS is het? Ik meen te herrineren dat sommige types met 2 LAN-poorten de 2e LAN poort als pass-trough (switch) konden gebruiken, zoals je bij veel VoIP telefoons zien.

Zo te zien is het een Synology DS112J, die heeft maar 1 LAN poort.

[ijdod]

Thuisnetwerk maar een keer aangepakt. Dit ligt er al sinds dat ik er woon, de server onderin de kast is een Asus barebone die fungeert als router en NAS. Deze is rechtstreeks aangesloten op een Netgear switch in het AV meubel, waar ook het wifi AP op aangesloten in. Voornaamste reden van upgrade is dat de Asus inmiddels bijna 6 jaar oud is, en de schijven al die rijd hun rondjes draaien. Tijd dus voor een upgrade.
Oude situatie:
In de nieuwe situatie wordt de routing gedaan door een Ubiquity Edgerouter Pro. Hierom is een Raspberry aangesloten voor DNS/DHCP, en een tweetal manager TP-Link GS2008 switches. De beide Microservers draaien ESXi (mijn speeltijd, staat uit indien niet in gebruik) en FreeNAS. Een Eaton UPS bewaakt de spanning, de FreeNAS server is hier op aangesloten.

[Flying]

Mooie setup en leuk speelgoed erbij!

Bij veel mensen zie ik stekkerdozen gebruikt worden in de meterkast, vaak dicht bij de zekeringskast. Ik overweeg zelf om onmiddellijk 4 stopcontacten te voorzien. Zijn er redenen waarom niet meer mensen dat doen?

[ThinkPad]

Makkelijker voor als je geen verstand hebt van elektra. En als je er een UPS tussen wil zetten ontkom je niet aan stekkerdozen.

[ijdod]

Dat dus, inderdaad. Ik denk ook dat veel meterkasten zijn opgeleverd in een tijd dat het ISRA punt passief was, en sowieso vaak al in de woonkamer binnenkwam. Hier was het stopcontact volgens mij alleen voor de deurbel.

Kwam er ook achter dat de gasbuizen in die meterkast een andere aarde lijken te hebben dan de aardaansluiting in die kast zelf. De aardlek doet het ook... (en de UPS )
