Ten eerste hartelijk welkom. Het is de bedoeling om hier de oc ervaring en kennis te delen van het ASrock 939Dual-SATA2 ULi M1695.Het bord staat vooral bekend om zijn agp en een pci-e interface deze zijn alle bij native! Verder is het een mooi bord voor de upgraders onder ons, het bord beschikt over een future cpu port hier kan straks een uitbreidingbordje in, waar een AM2 cpu en DDR2 op kan. Hou het beetje gezellig en ontopic. |

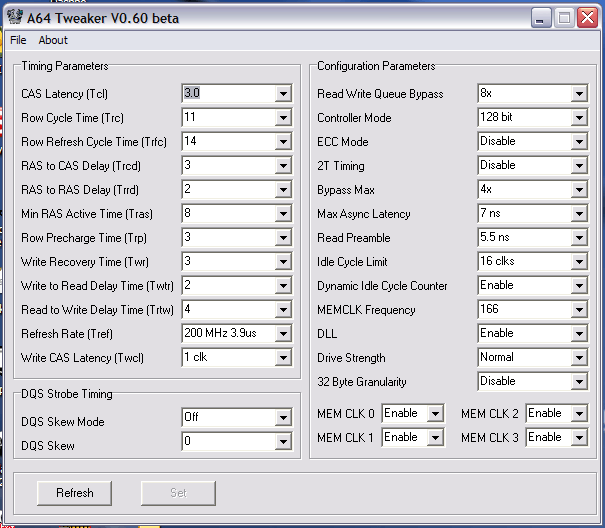

Q.Zit er agp/pci-e lock op, en waar zit deze dan? A.Ja,deze vind je onder "Advanced" menu" dan"CPU Configuration" dan "Overclock Mode" zet je op "CPU,PCIE Async.". Laat de PCI-E Frequency op 100 staan,dan is je PCIe/AGP en PCI gelocked op 100/66/33Mhz. Q.Waar kan ik HTT multiepleir instellen? A.Ga naar de bios dan naar “Advanced” menu >> “Chipset Configuration” Daar zie Je CPU-NB Link Speed. 1000MHz = 5X 800MHz = 4X 600MHz = 3X 400MHz = 2X 200MHz = 1X Q.Welke dividers kan ik gebruiken?en waar vind ik ze. A.Ga naar de bios "Advanced">>"CPU Configuration" >> "Memory Clock" 200MHz = 1/1 166MHz = 5/6 133MHz = 2/3 Met A64Tweaker Kan je nog eens 3 dividers instellen. 183MHz = 11/12 150MHz = 3/4 100MHz = 1/2 Q.Welke drivers kan ik het beste gebruiken? A.Je kan het beste ULi Integrated driver 2.1 gebruiken ULi Integrated driver 2.1 LET OP!! Doe deze stap 1 voor 1 in deze volgorde - uninstalleer alle video drivers. - reboot - installeer ULi integrated driver. - reboot - installeer de video drivers opnieuw. Q.Welke bios is het beste voor te oc? A.Op het moment is OCWBETA7 de beste keuzen,deze is ook boven de 270+ HT bus stabiel. LINK Q.Kan ik zonder problemen de nieuwe win flash van asrock gebruiken? A.Ja,maar kijk er wel mee uit, als de bios corrupt is reboot dan niet. maar herhaal de stap nog eens tot het wel goed gaat. Q.Ik heb last van reboots als ik iets plak in paint, wat kan ik er aan doen? A.Flash je bios naar versie 1.7 of gebruik de OCWB7 en plaats de reepjes geheugen in bank 3&4.(Dat zijn de twee zwarte sloten)Werkt dit niet stel dan weer 2T in. |
Bios van asrock Asrock 1.10 - First released.,Geen OC mode, 1T bug. Asrock 1.20 - Add "User Config Mode", "Read Preamble", "Asyc Latency" in BIOS, OC mode, cap. op HT-bus 274Mhz, 1T bug. Asrock 1.30 - Support New CPU, OC mode, cap. op HT-bus 274Mhz, 1T bug. Asrock 1.40 - Add CPU code for Opteron CPU, OC mode, cap. op HT-bus 274Mhz, 1T bug. Asrock 1.50 - Support New CPU, OC mode, cap op HT-bus 274Mhz, 1T bug. Asrock 1.60 - Add one item "AGP P2P Deep Fifo" in BIOS setting, OC mode, cap. op HT-bus 274Mhz, 1T bug. Asrock 1.70 - Modify to support AM2 CPU Board, OC mode,cap. op HT-bus 274Mhz, 1T bug fix. Asrock 1.80 - Update AM2 CNQ algorithm. Asrock 1.90 - Modify for AM2 memory code. Download een asrock bios Bios van OCW OCWB1 - OC mode,1T bug, geen cap. op 274Mhz HT-bus. OCWB2 - OC mode,1T bug, geen cap. op 274Mhz HT-bus. OCWB3 - OC mode,1T bug, cap. op 274Mhz HT-bus, gebaseerd op bios 1.4. OCWB4 - OC mode,1T bug, cap. op 274Mhz HT-bus, gebaseerd op bios 1.5. OCWB5 - OC mode,1T bug, cap. op 274Mhz HT-bus, gebaseerd op bios 1.6. OCWB6 - OC mode,1T bug, cap. op 274Mhz HT-bus, OCWB7 - OC mode, geen cap. op 274Mhz HT-bus,1T command fix, gebaseerd op 1.7. OCWB8 - OC mode, geen cap. op 274Mhz HT-bus,1T command fix, gebaseerd op 1.8. Download een OCW bios. Voor mensen met een ouder bordje en bios 1.10 daar kan je niet mee oc, daarvoor heb je een ander bios nodig de 1.15 of hoger deze hebben wel oc mogelijkheden. Hybrid Booster - CPU Multiplier (tot 25x) - ASRock U-COP - Boot Failure Guard (B.F.G) - Vcore is maar 0.05 te verhogen (bij mijn venice) - Vdimm normal/High (Normal = 2.6v, high = +4%) Bios met fix voor OCZ Geheugen Er zijn wat probemen met OCZ geheugen en dit bordje maar asrock heeft een fix uitgebracht. Ik heb hem zelf niet getest maar schijnt goed te werken link bios Met dank aan puresmoker voor het hosten. Vcore en Vdimm mods Met deze mod kan je 1.55 volt op je cpu zetten.Heb deze mod zelf ook gedaan en is erg makelijk om te doen en werk goed.Je kan de verbinding met een soldeerbout maken maar je kan het ook met zilverlijm (zilververf,Bison Electro,....) doen het voordeel van zilverlijm is dat je nog ff de tijd heb om foutjes te herstellen voor het droog is. link mod Link2 Overzicht vids en vcore instellings. Vdimm mod van OCW voor asrock 939Dual sata2 bord Dit is een vdimm mod waarbij max. 3.04 volt op het geheugen komt te staan, door middel van een resistor dat vevangen moet worden door een ander met een andere waarden. lees hier meer |
Koelers XP-90 past goed XP-120 past goed Zalman CNPS7700-Cu /AlCu past goed Zalman CNPS9500 past goed,maar je moet ff de bracket er af halen en een bracket en backplate van zalman kopen/krijgen en deze bevestiggen. Zalman CNPS7000b-cu /alcu past goed Je kan er vanuit gaan dat elke gangbare koeler past. Tools De OCZ DDR Booster Diagnostic Device werkt ook op dit bordje weet er alleen niet het fijne van, maar heb al 3,5volt gezien. Stability / Burn-in Software Prime95 - 24.14 Memtest86+ Bootable CD-ROM ISO - 1.55 CPU Burn-in 1.01 HeavyLoad 2.0 BurnIn64 1.3 (Win64 Only) Stress Prime 2004 Benchmark / systeem software SiSoft Sandra 2005 SR3 (1069) EVEREST Home Edition v2.50 (Final) RightMark Memory Analyzer v3.61 PCMark05 (Basic) PCMark04 Benchmark (Build 1.3.0) CPU-Z 1.32 PC Wizard 2006.1.661 |
Hier wat foto's van het uitbreidings bordje voor Asrock 939dual-sata2, zo als je kan zie is er plaats voor vier tal geheugen reepjes en uitraard een AM2 cpu.
Hier wat reviews de review van Ocworkbench.com is erg goed verder is er nog wat info te vinden van bevoorbeeld een sli opstelling. Drivers Realtek AC'97 Audio CODECs ULi Integrated Driver Asrock Drivers Reviews: Ocworkbench Anandtech Tomshardware Solo's Reviews Au-Ja! Duits Pc-treiber Duits TechPowerUp TweakTown HWM Malaysia! PDF Hardwarezone Techpowerup Info: De sli opstelling met een riser kaart FAQ DOC ver.2.0 Asrock ULi [OC & INFO] AMD Athlon64/Opteron OC resultaten deel 18 CPU Support list Voorgaande delen: [OC-939 Ervaringen] ASrock 939Dual-SATA2 ULi M1695 Deel 1 [OC-939 Ervaringen]ASrock 939Dual-SATA2 Deel 2 [OC-939 Ervaringen]ASrock 939Dual-SATA2 Deel 3 |
