DIY Ambilight howto?

[Crisium]

renedepe schreef op donderdag 12 mei 2016 @ 10:59:
[...]


Niemand die hier voor mij het verlossende antwoord op weet??

Ik heb niet direct een antwoord op je vraag, maar in de tijd dat ik nog ambilight op mijn PC gebruikte, voedde ik zonder problemen 50 WS2801 leds via de 5V lijn van mijn PSU.

In de praktijk namen mijn LEDs nooit het maximaal berekende vermogen op, zoals ik ook verwacht had. Daar kom je namelijk alleen maar aan wanneer je ambilight wit licht op de maximale intensiteit moet weergeven.

Verder is je PSU goed beveiligd, een tijdelijke overbelasting zou niet desastreus moeten zijn. Om te testen of je PSU het aankan, zou je in eerste instantie in je software de intensiteit kunnen begrenzen. Je zou daarna in stapjes de intensiteitslimiet kunnen opvoeren om te kijken of je voeding het vol blijft houden.

[renedepe]

Crisium schreef op donderdag 12 mei 2016 @ 13:30:
[...]


Ik heb niet direct een antwoord op je vraag, maar in de tijd dat ik nog ambilight op mijn PC gebruikte, voedde ik zonder problemen 50 WS2801 leds via de 5V lijn van mijn PSU.

In de praktijk namen mijn LEDs nooit het maximaal berekende vermogen op, zoals ik ook verwacht had. Daar kom je namelijk alleen maar aan wanneer je ambilight wit licht op de maximale intensiteit moet weergeven.

Verder is je PSU goed beveiligd, een tijdelijke overbelasting zou niet desastreus moeten zijn. Om te testen of je PSU het aankan, zou je in eerste instantie in je software de intensiteit kunnen begrenzen. Je zou daarna in stapjes de intensiteitslimiet kunnen opvoeren om te kijken of je voeding het vol blijft houden.

Crisium, bedankt voor je heldere en geruststellende antwoord! Ik ga het gewoon proberen zoals jij voorsteld. Het ergste wat kan gebeuren is dat de voeding ermee stopt, en dat overleven we dan ook wel weer.

[Dizzy]

Stomme vraag misschien, maar als je een strip van een meter met 60 leds besteld, kan je deze dan opsplitsen? bijvoorbeeld dat ik er 2x 50cm van 30 leds elk van maak?
of moet het echt per strip aangestuurd worden zoals je het aanschaft

[CyBeRSPiN]

Dizzy schreef op dinsdag 17 mei 2016 @ 16:09:
Stomme vraag misschien, maar als je een strip van een meter met 60 leds besteld, kan je deze dan opsplitsen? bijvoorbeeld dat ik er 2x 50cm van 30 leds elk van maak?
of moet het echt per strip aangestuurd worden zoals je het aanschaft

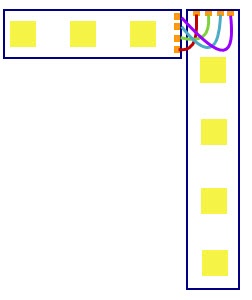

Dat is geen probleem. Je kunt ze per led opsplitsen (of iig per aanstuurchip, soms worden 3 leds tegelijk aangestuurd).

[Waah]

Zoals cyberspin zegt: ja dat kan.
Je kan ze opknippen. Staat op de strip vaak waar je mag knippen. Vaak per 1, of per 3.
bijna alle strips komen van grote rollen, dus dat lukt prima.

[Dizzy]

Top, dacht al wel zoiets, maar nu bevestigd
Thanks CyBeRSPiN en waah

[Isniedood]

Iemand al een dreamscreen ontvangen? ik verwacht die van mij komende maand.

[Verwijderd]

Hallo,

ik volg al en tijdje verschillende topics over home cinema en ambilight en nu ik zelf een bescheiden setup heb, loop ik tegen een probleem aan. Mijn ambilight setup bestaat uit ws2812b leds met weerstand en capacitator gekoppeld aan een ( Chinese) arduino uno, deze wordt softwarematig aangestuurd door een oude laptop met ambibox software en gaat zonder problemen.

Nu heb ik een raspberry pi3 met openelec als mediacenter die als aanstuursoftware moet dienen en waar later een bluray wordt op aangesloten zoals in volgende tutorialen referenties die ik hier al eerder heb gezien:
http://roybongers.nl/2015...ino-openelec-en-hyperion/


Maar het probleem is nu dat via hyperion( of boblight) ik de leds niet aangestuurd krijg. Ik heb al verschillende opstellingen, arduino sketches, instellingen geprobeerd maar niets lijkt te werken. Ik dacht eerst aan de Chinese arduino die niet herkent wordt maar aangezien hij wel werkt met andere software zal ik waarschijnlijk een andere denkwijze moeten volgen.


Iemand die nog tips heeft of dezelfde problemen tegenkwam ?

[FabianNL]

Isniedood schreef op donderdag 19 mei 2016 @ 10:08:
Iemand al een dreamscreen ontvangen? ik verwacht die van mij komende maand.

Nope, maar de verwachte leverdatum was ook juni 2016 (in mijn geval) dus ik reken op minimaal nog 1 maand wachten, en vaak loopt dit met Kickstarter projecten nog wel iets uit.

[Wiebeltje]

Verwijderd schreef op donderdag 19 mei 2016 @ 20:35:
Hallo,

ik volg al en tijdje verschillende topics over home cinema en ambilight en nu ik zelf een bescheiden setup heb, loop ik tegen een probleem aan. Mijn ambilight setup bestaat uit ws2812b leds met weerstand en capacitator gekoppeld aan een ( Chinese) arduino uno, deze wordt softwarematig aangestuurd door een oude laptop met ambibox software en gaat zonder problemen.

Nu heb ik een raspberry pi3 met openelec als mediacenter die als aanstuursoftware moet dienen en waar later een bluray wordt op aangesloten zoals in volgende tutorialen referenties die ik hier al eerder heb gezien:
http://roybongers.nl/2015...ino-openelec-en-hyperion/


Maar het probleem is nu dat via hyperion( of boblight) ik de leds niet aangestuurd krijg. Ik heb al verschillende opstellingen, arduino sketches, instellingen geprobeerd maar niets lijkt te werken. Ik dacht eerst aan de Chinese arduino die niet herkent wordt maar aangezien hij wel werkt met andere software zal ik waarschijnlijk een andere denkwijze moeten volgen.


Iemand die nog tips heeft of dezelfde problemen tegenkwam ?

Wat werkt er wel / niet ?

• Draait hyperion wel op je pi? Inloggen via ssh en dan "ps aux | grep hyperion" bijv. Je kan hyperion ook handmatig starten (niet als daemon). Dan kun je ook makkelijk zien waar hij eventueel blijft hangen.
  code:


  killall hyperiond
  /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json

• Heb je de goede /dev/tty poort ingesteld in de hyperion configuratie?
• zit de data van de ledstrip op pin-6 van je Arduino?

[Verwijderd]

Wiebeltje schreef op donderdag 19 mei 2016 @ 22:40:
[...]

Wat werkt er wel / niet ?

• Draait hyperion wel op je pi? Inloggen via ssh en dan "ps aux | grep hyperion" bijv. Je kan hyperion ook handmatig starten (niet als daemon). Dan kun je ook makkelijk zien waar hij eventueel blijft hangen.
  code:


  killall hyperiond
  /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json

• Heb je de goede /dev/tty poort ingesteld in de hyperion configuratie?
• zit de data van de ledstrip op pin-6 van je Arduino?

hmm, de installatie via ssh lukt en plaatst het config bestand na herinstallatie op een nog "lege" openelec. Na uitvoeren van "ps aux | grep hyperion" krijg ik als antwoord :
681 root 0:00 grep hyperion
waarna ik de killall hyperiond ingeef en er wordt aangegeven killall: hyperiond: no process killed.

Misschien een verkeerde installatie? Ik gebruikte volgende commands:

code:

curl -L --output install_hyperion.sh --get https://raw.githubusercontent.com/tvdzwan/hyperion/master/bin/install_hyperion.sh
sh ./install_hyperion.sh

[Wiebeltje]

Mmh, misschien is de installatie niet helemaal goed gegaan? Ik zou die twee installatie commando's nog eens uitvoeren, kijken of je eventueel foutmeldingen ziet en vervolgens de pi een keer opnieuw opstarten.

[Verwijderd]

Wiebeltje schreef op vrijdag 20 mei 2016 @ 19:38:
Mmh, misschien is de installatie niet helemaal goed gegaan? Ik zou die twee installatie commando's nog eens uitvoeren, kijken of je eventueel foutmeldingen ziet en vervolgens de pi een keer opnieuw opstarten.

Volgende logs komen van PuTTY:

Installatie hyperion:

code:

*******************************************************************************
This script will install/update Hyperion Ambilight
Created by brindosch - hyperion-project.org - the official Hyperion source.
*******************************************************************************
---> Stop Hyperion, if necessary
---> Backup Hyperion configuration(s), if present
'/storage/.config/hyperion.config.json' -> '/tmp/hyperion.config.json'
---> Downloading the appropriate Hyperion release
---> Downloading Hyperion OpenELEC/LibreELEC release
######################################################################## 100.0%
---> Downloading Hyperion OpenELEC/LibreELEC dependencies
######################################################################## 100.0%
---> Restore Hyperion configuration(s), if present
'/tmp/hyperion.config.json' -> '/storage/.config/hyperion.config.json'
---> Starting Hyperion
*******************************************************************************
Hyperion Installation/Update finished!
Please download the latest HyperCon version to benefit from new features!
To create a config, follow the HyperCon Guide at our Wiki (EN/DE)!
Wiki: wiki.hyperion-project.org Webpage: www.hyperion-project.org

zelfde wijze van installatie maar geeft nu onderstaande:

code:

OpenELEC:~ # ps aux | grep hyperion
  512 root       0:00 {hyperiond.sh} /bin/sh /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json
  519 root       0:02 /storage/hyperion/bin/hyperiond /storage/.config/hyperion.config.json
  632 root       0:00 grep hyperion

en:

code:

OpenELEC:~ # /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config
.json
Hyperion Ambilight Deamon
        Version   : V1.02.0 (brindosch-f4162eb/2d45d51-1462453507
        Build Time: May  5 2016 06:07:47
INFO: Selected configuration file: /storage/.config/hyperion.config.json
HYPERION INFO: ColorTransform 'default' => [0; 124]
HYPERION INFO: ColorCorrection 'default' => [0; 124]
HYPERION INFO: ColorAdjustment 'default' => [0; 124]
LEDDEVICE INFO: configuration:
{
        "colorOrder" : "rgb",
        "delayAfterConnect" : 0,
        "name" : "MyHyperionConfig",
        "output" : "/dev/ttyUSB0",
        "rate" : 460800,
        "type" : "adalight"
}

Opening UART: /dev/ttyUSB0
INFO: Creating linear smoothing
HYPERION (CS) INFO: Created linear-smoothing(interval_ms=100;settlingTime_ms=200;updateDelay=0
EFFECTENGINE ERROR: Effect directory can not be loaded: /opt/hyperion/effects
EFFECTENGINE INFO: Initializing Python interpreter
INFO: Hyperion started and initialised
INFO: Boot sequence 'Rainbow swirl fast' EFFECTENGINE INFO: run effect Rainbow swirl fast on channel 0
BLACKBORDER INFO: threshold set to 0 (0)
BLACKBORDER INFO: mode:default
started
INFO: Json server created and started on port 19444
INFO: Proto server created and started on port 19445
DISPMANXGRABBER INFO: Display opened with resolution: 1920x1080
BLACKBORDER INFO: threshold set to 0 (0)
BLACKBORDER INFO: mode:default
INFO: Frame grabber created and started
V4L2GRABBER INFO: width=720 height=480
V4L2GRABBER INFO: pixel format=YUYV
BLACKBORDER INFO: threshold set to 0 (0)
BLACKBORDER INFO: mode:default
V4L2GRABBER INFO: signal threshold set to: {101,51,255}
V4L2GRABBER INFO: started
INFO: V4L2 grabber created and started
BORDER SWITCH REQUIRED!!
CURRENT BORDER TYPE: unknown=0 hor.size=0 vert.size=0
BORDER SWITCH REQUIRED!!
CURRENT BORDER TYPE: unknown=0 hor.size=0 vert.size=0
V4L2GRABBER INFO: stopped
EFFECTENGINE INFO: effect finished
V4L2GRABBER INFO: started
^CINFO: Application closed with code 0
V4L2GRABBER INFO: stopped
EFFECTENGINE INFO: Cleaning up Python interpreter

De AVgrabber heb ik via hypercon al aangemaakt meer de juist waarden moeten nog geconfigureerd worden.

Ter controle van de setup nog eens gekeken of de USB0 correct is:

code:

OpenELEC:~ # ls -al /dev/tty*
crw-rw-rw-    1 root     tty         5,   0 Jan  1  1970 /dev/tty
crw--w----    1 root     tty         4,   0 Jan  1  1970 /dev/tty0
crw--w----    1 root     tty         4,   1 Jan  1  1970 /dev/tty1
crw--w----    1 root     tty         4,  10 Jan  1  1970 /dev/tty10
crw--w----    1 root     tty         4,  11 Jan  1  1970 /dev/tty11
crw--w----    1 root     tty         4,  12 Jan  1  1970 /dev/tty12
crw--w----    1 root     tty         4,  13 Jan  1  1970 /dev/tty13
crw--w----    1 root     tty         4,  14 Jan  1  1970 /dev/tty14
crw--w----    1 root     tty         4,  15 Jan  1  1970 /dev/tty15
crw--w----    1 root     tty         4,  16 Jan  1  1970 /dev/tty16
crw--w----    1 root     tty         4,  17 Jan  1  1970 /dev/tty17
crw--w----    1 root     tty         4,  18 Jan  1  1970 /dev/tty18
crw--w----    1 root     tty         4,  19 Jan  1  1970 /dev/tty19
crw--w----    1 root     tty         4,   2 Jan  1  1970 /dev/tty2
crw--w----    1 root     tty         4,  20 Jan  1  1970 /dev/tty20
crw--w----    1 root     tty         4,  21 Jan  1  1970 /dev/tty21
crw--w----    1 root     tty         4,  22 Jan  1  1970 /dev/tty22
crw--w----    1 root     tty         4,  23 Jan  1  1970 /dev/tty23
crw--w----    1 root     tty         4,  24 Jan  1  1970 /dev/tty24
crw--w----    1 root     tty         4,  25 Jan  1  1970 /dev/tty25
crw--w----    1 root     tty         4,  26 Jan  1  1970 /dev/tty26
crw--w----    1 root     tty         4,  27 Jan  1  1970 /dev/tty27
crw--w----    1 root     tty         4,  28 Jan  1  1970 /dev/tty28
crw--w----    1 root     tty         4,  29 Jan  1  1970 /dev/tty29
crw--w----    1 root     tty         4,   3 Jan  1  1970 /dev/tty3
crw--w----    1 root     tty         4,  30 Jan  1  1970 /dev/tty30
crw--w----    1 root     tty         4,  31 Jan  1  1970 /dev/tty31
crw--w----    1 root     tty         4,  32 Jan  1  1970 /dev/tty32
crw--w----    1 root     tty         4,  33 Jan  1  1970 /dev/tty33
crw--w----    1 root     tty         4,  34 Jan  1  1970 /dev/tty34
crw--w----    1 root     tty         4,  35 Jan  1  1970 /dev/tty35
crw--w----    1 root     tty         4,  36 Jan  1  1970 /dev/tty36
crw--w----    1 root     tty         4,  37 Jan  1  1970 /dev/tty37
crw--w----    1 root     tty         4,  38 Jan  1  1970 /dev/tty38
crw--w----    1 root     tty         4,  39 Jan  1  1970 /dev/tty39
crw--w----    1 root     tty         4,   4 Jan  1  1970 /dev/tty4
crw--w----    1 root     tty         4,  40 Jan  1  1970 /dev/tty40
crw--w----    1 root     tty         4,  41 Jan  1  1970 /dev/tty41
crw--w----    1 root     tty         4,  42 Jan  1  1970 /dev/tty42
crw--w----    1 root     tty         4,  43 Jan  1  1970 /dev/tty43
crw--w----    1 root     tty         4,  44 Jan  1  1970 /dev/tty44
crw--w----    1 root     tty         4,  45 Jan  1  1970 /dev/tty45
crw--w----    1 root     tty         4,  46 Jan  1  1970 /dev/tty46
crw--w----    1 root     tty         4,  47 Jan  1  1970 /dev/tty47
crw--w----    1 root     tty         4,  48 Jan  1  1970 /dev/tty48
crw--w----    1 root     tty         4,  49 Jan  1  1970 /dev/tty49
crw--w----    1 root     tty         4,   5 Jan  1  1970 /dev/tty5
crw--w----    1 root     tty         4,  50 Jan  1  1970 /dev/tty50
crw--w----    1 root     tty         4,  51 Jan  1  1970 /dev/tty51
crw--w----    1 root     tty         4,  52 Jan  1  1970 /dev/tty52
crw--w----    1 root     tty         4,  53 Jan  1  1970 /dev/tty53
crw--w----    1 root     tty         4,  54 Jan  1  1970 /dev/tty54
crw--w----    1 root     tty         4,  55 Jan  1  1970 /dev/tty55
crw--w----    1 root     tty         4,  56 Jan  1  1970 /dev/tty56
crw--w----    1 root     tty         4,  57 Jan  1  1970 /dev/tty57
crw--w----    1 root     tty         4,  58 Jan  1  1970 /dev/tty58
crw--w----    1 root     tty         4,  59 Jan  1  1970 /dev/tty59
crw--w----    1 root     tty         4,   6 Jan  1  1970 /dev/tty6
crw--w----    1 root     tty         4,  60 Jan  1  1970 /dev/tty60
crw--w----    1 root     tty         4,  61 Jan  1  1970 /dev/tty61
crw--w----    1 root     tty         4,  62 Jan  1  1970 /dev/tty62
crw--w----    1 root     tty         4,  63 Jan  1  1970 /dev/tty63
crw--w----    1 root     tty         4,   7 Jan  1  1970 /dev/tty7
crw--w----    1 root     tty         4,   8 Jan  1  1970 /dev/tty8
crw--w----    1 root     tty         4,   9 Jan  1  1970 /dev/tty9
crw-rw----    1 root     dialout   204,  64 Jan  1  1970 /dev/ttyAMA0
crw-rw----    1 root     dialout     4,  64 Jan  1  1970 /dev/ttyS0
crw-rw----    1 root     dialout   188,   0 May 22 14:57 /dev/ttyUSB0

De laatste lijn is de enige die verandert na verwijderen van de arduino.
Via Hypercon (waarmee ik het config bestaand gemaakt heb) SSh verbinding gemaakt en het proces gestopt, gestart waarna de leds oplichten RGB zoals aangegeven in het config bestand.
Echter als ik de SSH - Colorpicker uitprobeer wordt er de ene keer verbinding gemaakt, de andere keer niet maar de leds gaan niet oplichten.

code:

ssh out:    killall hyperiond 2>/dev/null
ssh out:    /storage/.config/autostart.sh > /dev/null 2>&1 &
ssh out:    /storage/hyperion/bin/hyperion-remote.sh  -c ff4953
ssh in:     hyperion-remote:
ssh in:         version   : V1.02.0 (brindosch-f4162eb/2d45d51-1462453507
ssh in:         build time: May  5 2016 06:07:27
ssh out:    Unable to connect to host
ssh out:    /storage/hyperion/bin/hyperion-remote.sh  -c 18e7ff
ssh in:     hyperion-remote:
ssh in:         version   : V1.02.0 (brindosch-f4162eb/2d45d51-1462453507
ssh in:         build time: May  5 2016 06:07:27
ssh out:    Unable to connect to host
ssh disconnected
ssh connected
ssh out:    /storage/hyperion/bin/hyperion-remote.sh  -c 18e7ff
ssh in:     hyperion-remote:
ssh in:         version   : V1.02.0 (brindosch-f4162eb/2d45d51-1462453507
ssh in:         build time: May  5 2016 06:07:27
ssh out:    Unable to connect to host
ssh out:    killall hyperiond 2>/dev/null
ssh out:    /storage/.config/autostart.sh > /dev/null 2>&1 &
ssh out:    /storage/hyperion/bin/hyperion-remote.sh  -c 18e7ff
ssh in:     hyperion-remote:
ssh in:         version   : V1.02.0 (brindosch-f4162eb/2d45d51-1462453507
ssh in:         build time: May  5 2016 06:07:27
ssh in:     Connected to localhost:19444
ssh in:     Set color to 24 231 255
ssh out:    /storage/hyperion/bin/hyperion-remote.sh  -c 43ff25
ssh in:     hyperion-remote:
ssh in:         version   : V1.02.0 (brindosch-f4162eb/2d45d51-1462453507
ssh in:         build time: May  5 2016 06:07:27
ssh in:     Connected to localhost:19444
ssh in:     Set color to 67 255 37

Verder kom ik niet.

[Wiebeltje]

Je ziet dus wel het rainbow swirl effect? Ik zou eerst eens zorgen dat de aansturing direct vanuit Kodi werkt. Dus die videograbber even uit je config file halen.

[Verwijderd]

niet het swirl effect maar een test van de kleuren volgens de arduino sketch:

code:

  // initial RGB flash, comment out if your setup works.
  LEDS.showColor(CRGB(255, 255, 255));
  delay(1000);
  LEDS.showColor(CRGB(100, 0, 0));
  delay(1000);
  LEDS.showColor(CRGB(0, 100, 0));
  delay(1000);
  LEDS.showColor(CRGB(0, 0, 100));
  delay(1000);
  LEDS.showColor(CRGB(0, 0, 0));

Ik heb de sketch overgenomen en enkel het aantal leds aangepast, dient er nog iets worden aangepast om de toestellen te laten communiceren?

[renedepe]

Staat je 'Rate' in de arduino sketch wel gelijk aan je Hyperion configuratie? Met mijn chinese arduino moest ik overigens '500000' als rate gebruiken. Met '460800' werkte het niet. (Anders even testen, beginnende bij een lage snelheid zoals '115200')

[Verwijderd]

Een aantal zaken geswitcht:
- andere USB kabel
- nieuwe pin verbinding aan het kabeltje arduino - LEDS
- rate naar 115200 i.p.v. 460800

En het werkt

Nu nog even sleutelen aan het hyperion config bestand denk ik want in vergelijking met de ambibox software zit er een kleine vertraging op de kleursweergave, misschien eerst de delay time of de updatefrequentie bekijken.

Heb ook de AVgrabber als eens getest en kan via onderstaande lijn een screenshot halen, alleen wordt or nog niet gereageerd als ik een bron laat afspelen.

code:

cd /storage/.config
killall hyperiond
LD_LIBRARY_PATH=/storage/hyperion/bin /storage/hyperion/bin/hyperion-v4l2 --screenshot

Alvast bedankt voor de tips !

[ Voor 26% gewijzigd door Verwijderd op 24-05-2016 20:44 ]

[chuck norit]

Nieuwe TV gekocht maar ik mis toch ook mijn oude ambilight. Ben wat rond aan het kijken en tot zover leek mij dat Dreamscreen wel iets.
Het probleem is alleen dat al die DIY amblight kits via hdmi lopen. Ik heb een harde schijf via usb aan mijn smarttv hangen waar al mijn films op staan. Dit gaat dus nooit werken, wel? Hetzelfde geldt voor netflix toch?

[Waah]

chuck norit schreef op maandag 30 mei 2016 @ 14:10:
Nieuwe TV gekocht maar ik mis toch ook mijn oude ambilight. Ben wat rond aan het kijken en tot zover leek mij dat Dreamscreen wel iets.
Het probleem is alleen dat al die DIY amblight kits via hdmi lopen. Ik heb een harde schijf via usb aan mijn smarttv hangen waar al mijn films op staan. Dit gaat dus nooit werken, wel? Hetzelfde geldt voor netflix toch?

Klopt helemaal. Dure oplossing is een receiver gebruiken en daar alles op aansluiten (netflix via Chromecast, films via media player)

[chuck norit]

Klopt helemaal. Dure oplossing is een receiver gebruiken en daar alles op aansluiten (netflix via Chromecast, films via media player)

Thanks. Dan zal ik me er helaas bij neer moeten leggen

[thommy86]

chuck norit schreef op maandag 30 mei 2016 @ 14:47:
[...]
Thanks. Dan zal ik me er helaas bij neer moeten leggen

Je zou toch ook een diy kunnen maken en de hdd aan de pi hangen? Dan gebruik je Kodi om alles af te spelen.

[MurtnR]

Overbodig - Probleem reeds opgelost.

[ Voor 99% gewijzigd door MurtnR op 13-06-2016 14:07 ]

[tmaniac]

heb nu Dreamscreen draaien.
Had voorheen een diy Arduino-ambilight oplossing.

Moet zeggen dat ik best te spreken ben over dreamscreen.
Met name omdat deze ook 24hz ondersteund dus kan hem op al mijn bronnen gebruiken.

"al" mijn apparaten (KPN Settopbox, HTPC en Bluray speler) lopen via een AV-Receiver dus heb uiteindelijk maar 1 HDMI out, daar zit dreamscreen op.

[lubbertkramer]

tmaniac schreef op maandag 13 juni 2016 @ 14:10:
heb nu Dreamscreen draaien.
Had voorheen een diy Arduino-ambilight oplossing.

Moet zeggen dat ik best te spreken ben over dreamscreen.
Met name omdat deze ook 24hz ondersteund dus kan hem op al mijn bronnen gebruiken.

"al" mijn apparaten (KPN Settopbox, HTPC en Bluray speler) lopen via een AV-Receiver dus heb uiteindelijk maar 1 HDMI out, daar zit dreamscreen op.

Mijn drie stuks van KS dreamscreen gaan deze week op de post (eindelijk ) maar kun je wat meer delen over je ervaringen / foto's/videos naast de KS informatie die gegeven is?

[tmaniac]

lubbertkramer schreef op maandag 13 juni 2016 @ 14:11:
[...]


Mijn drie stuks van KS dreamscreen gaan deze week op de post (eindelijk ) maar kun je wat meer delen over je ervaringen / foto's/videos naast de KS informatie die gegeven is?

Het installeren ging bij mij niet van een leien dakje;
Mijn HTPC herkende de EDID signature van Dreamscreen niet goed waardoor hij geen 24hz wilde uitsturen.

Ik moest een bepaalde volgorde aanhouden met inpluggen (waarschijnlijk was het slimmer geweest als ik alles aangesloten had met de stroom er af maar ja...tweaker enzo )
mijn aansluitvolgorde die werkte was:
- Connect receiver HDMI-out1 to splitter
- Connect splitter power-adapter
- Connect TV to Splitter-out-1
- power everything up and test resolution/refresh-rate change.
- Connect DS to Splitter-out-2
- test refresh-rate change again
- Connect DS power
- test again.

Hier is een filmpje van m'n DS in actie: (autofocus van m'n telefoon is een beetje wazig maar je snapt em wel)

En een plaatje van de installatie achter mijn TV (met m'n zelfgemaakte muurbeugel )

[lubbertkramer]

tmaniac schreef op maandag 13 juni 2016 @ 14:29:
[...]


Het installeren ging bij mij niet van een leien dakje;
Mijn HTPC herkende de EDID signature van Dreamscreen niet goed waardoor hij geen 24hz wilde uitsturen.

Ik moest een bepaalde volgorde aanhouden met inpluggen (waarschijnlijk was het slimmer geweest als ik alles aangesloten had met de stroom er af maar ja...tweaker enzo )
mijn aansluitvolgorde die werkte was:
- Connect receiver HDMI-out1 to splitter
- Connect splitter power-adapter
- Connect TV to Splitter-out-1
- power everything up and test resolution/refresh-rate change.
- Connect DS to Splitter-out-2
- test refresh-rate change again
- Connect DS power
- test again.

Hier is een filmpje van m'n DS in actie: (autofocus van m'n telefoon is een beetje wazig maar je snapt em wel)
[video]

En een plaatje van de installatie achter mijn TV (met m'n zelfgemaakte muurbeugel )
[afbeelding]

Ziet er goed uit, hopelijk komt mijn pakket ook deze week binnen : ) Ben benieuwd of ik dan dezelfde problemen ga ervaren, hier komt DreamScreen op Marantz NR1606 te zitten beneden en boven rechtstreeks op de tv box van KPN

[NeoFoX]

tmaniac schreef op maandag 13 juni 2016 @ 14:29:
[...]


Het installeren ging bij mij niet van een leien dakje;
Mijn HTPC herkende de EDID signature van Dreamscreen niet goed waardoor hij geen 24hz wilde uitsturen.

Ik moest een bepaalde volgorde aanhouden met inpluggen (waarschijnlijk was het slimmer geweest als ik alles aangesloten had met de stroom er af maar ja...tweaker enzo )
mijn aansluitvolgorde die werkte was:
- Connect receiver HDMI-out1 to splitter
- Connect splitter power-adapter
- Connect TV to Splitter-out-1
- power everything up and test resolution/refresh-rate change.
- Connect DS to Splitter-out-2
- test refresh-rate change again
- Connect DS power
- test again.

Hier is een filmpje van m'n DS in actie: (autofocus van m'n telefoon is een beetje wazig maar je snapt em wel)
[video]

En een plaatje van de installatie achter mijn TV (met m'n zelfgemaakte muurbeugel )
[afbeelding]

Ziet er goed uit; allen hoe gaat dreamscreen om met zwart? Ik zie op 0:42 bijvoorbeeld nog wel actieve leds, terwijl het scherm zwart is.

[tmaniac]

NeoFoX schreef op dinsdag 14 juni 2016 @ 13:08:
[...]


Ziet er goed uit; allen hoe gaat dreamscreen om met zwart? Ik zie op 0:42 bijvoorbeeld nog wel actieve leds, terwijl het scherm zwart is.

Je kan de minimum luminosity instellen, ik had hem nog een beetje aan staan.
Heb het inmiddels op 0 gezet, is een wereld van verschil

De beperking die ik wel gevonden heb zijn:
- Kabels zijn natuurlijk te kort dus moest de DS achter de TV monteren.
- Door montage achter de TV is het BlueTooth bereik dramatisch; ik kan de settings niet vanaf de bank aanpassen maar moet praktisch naast de TV staan om te kunnen verbinden

[arjentjuh]

Ik heb ambivision en ben benieuwd of ik mijn huidige leds kan aansturen met dreamscreen mede omdat ik maar max 720P resolutie heb bij ambivision ben ik geïnteresseerd in deze hdmi oplossing.

Het probleem zit hem niet in de kabels enzovoorts maar mijn receiver ziet het apparaat als een 720P apparaat sluit ik namelijk het zaakje aan op een monitor dan werkt de monitor + tv allebei wel op 1080P met dezelfde manier van connecten.

[tmaniac]

arjentjuh schreef op woensdag 15 juni 2016 @ 12:37:
Ik heb ambivision en ben benieuwd of ik mijn huidige leds kan aansturen met dreamscreen mede omdat ik maar max 720P resolutie heb bij ambivision ben ik geïnteresseerd in deze hdmi oplossing.

Het probleem zit hem niet in de kabels enzovoorts maar mijn receiver ziet het apparaat als een 720P apparaat sluit ik namelijk het zaakje aan op een monitor dan werkt de monitor + tv allebei wel op 1080P met dezelfde manier van connecten.

Ik had met dreamscreen een dergelijk probleem, de EDID signature van dreamscreen werdt niet goed uitgelezen door mijn HTPC.

Aangezien mijn HTPC een kodibuntu-build is heb ik de Nvidia driver geforceerd de EDID-signature van m'n TV te gebruiken, dan pakt hij wel alle modi goed op.

Linkje naar howto

ik heb overigens ook een Ambivision liggen...heb hem alleen nooit goed aan de praat gekregen, ben alles behalve tevreden over dat product...
En het lukt me niet om de firmware van dat kreng te updaten vanuit Win10

[ Voor 10% gewijzigd door tmaniac op 01-07-2016 13:24 ]

[Waah]

tmaniac schreef op vrijdag 01 juli 2016 @ 13:22:
[...]


Ik had met dreamscreen een dergelijk probleem, de EDID signature van dreamscreen werdt niet goed uitgelezen door mijn HTPC.

Aangezien mijn HTPC een kodibuntu-build is heb ik de Nvidia driver geforceerd de EDID-signature van m'n TV te gebruiken, dan pakt hij wel alle modi goed op.

Linkje naar howto

ik heb overigens ook een Ambivision liggen...heb hem alleen nooit goed aan de praat gekregen, ben alles behalve tevreden over dat product...
En het lukt me niet om de firmware van dat kreng te updaten vanuit Win10

Updaten van firmware is zeker wat finicky van de Ambivision. Om hem in de juiste stand te krijgen is altijd een uitdaging.
hier werkt die prima, maar als de tv uit staat gaat de ambivision ook uit. Maar later schakelt de Ambivision dan automatisch naar "verlichtingsmodus". Dus heb het nu ook weer uit staan.

[ Voor 10% gewijzigd door Waah op 01-07-2016 13:30 ]

[NightWish1978]

Ik ben ook van plan om een dreamscreen pakketje over te laten komen.
Hoe zit het met taxes die komen er nog bovenop maar hoeveel procent moet ik er dan bij rekenen?
Een eer zit natuurlijk een Amerikaanse adapter bij ik zie namelijk nergens staan dat je ook een Europese variant kan bestellen?

[Verwijderd]

NightWish1978 schreef op zaterdag 02 juli 2016 @ 04:53:
Ik ben ook van plan om een dreamscreen pakketje over te laten komen.
Hoe zit het met taxes die komen er nog bovenop maar hoeveel procent moet ik er dan bij rekenen?
Een eer zit natuurlijk een Amerikaanse adapter bij ik zie namelijk nergens staan dat je ook een Europese variant kan bestellen?

Ik heb zojuist de dreamscreen binnen. Europese adapter zit erbij (automatisch op basis van waar je hem heen stuurd). Helaas wel tax erbij gekregen. Ze zeggen dat ze er nog naar kijken maar dat het lastig is vanuit de USA.

Verder tof product. Moet nog verder testen maar werkt echt cool. Subs zijn een beetje een probleem volgens mij. De onderste lichten reageren daar ook op. Voor nu staan subs maar even uit.

[FabianNL]

Verwijderd schreef op zaterdag 02 juli 2016 @ 13:02:
[...]


Ik heb zojuist de dreamscreen binnen. Europese adapter zit erbij (automatisch op basis van waar je hem heen stuurd). Helaas wel tax erbij gekregen. Ze zeggen dat ze er nog naar kijken maar dat het lastig is vanuit de USA.

Verder tof product. Moet nog verder testen maar werkt echt cool. Subs zijn een beetje een probleem volgens mij. De onderste lichten reageren daar ook op. Voor nu staan subs maar even uit.

Bij gebruik van Kodi kan je de hoogte van de ondertiteling instellingen. Bij veel andere media is dit inderdaad wel lastig... "Probleem" loop ik namelijk ook tegen aan.

Verder een goed werkend en makkelijk product; ik ben tevreden!

[MsG]

Gister werd ik hier ook weer enthousiast van, dus heb ik me weer even ingelezen, plus al onderdelen besteld:

- Plugjes naar 12 volt

- Connectoren met draad, om de onderlinge strips te verbinden

En ik zat aan deze ledstrip te denken: http://www.aliexpress.com...Board-5V/32594145618.html

Ik lees dat je tegenwoordig ook nieuwere beter te kalibreren led-types hebt dan de WS2801, maar deze was echt enorm veel duurder, dus hou ik het lekker bij deze goedkope.

Daarnaast las ik dat je Hyperion ook gewoon op een Kodi-distributie als OpenELEC kon draaien, zodat je geen losse dedicated Raspberry Pi of iets dergelijks nodig hebt?

[lubbertkramer]

Verwijderd schreef op zaterdag 02 juli 2016 @ 13:02:
[...]


Ik heb zojuist de dreamscreen binnen. Europese adapter zit erbij (automatisch op basis van waar je hem heen stuurd). Helaas wel tax erbij gekregen. Ze zeggen dat ze er nog naar kijken maar dat het lastig is vanuit de USA.

Verder tof product. Moet nog verder testen maar werkt echt cool. Subs zijn een beetje een probleem volgens mij. De onderste lichten reageren daar ook op. Voor nu staan subs maar even uit.

Hier dan geluk gehad, pakket heeft lang bij de douane gelegen/ lang onderweg geweest van Amerika - Zwitserland naar Nederland maar 3 x dreamscreen afgeleverd zonder extra betaling

Had je gekocht of KS backer?

[Thedr]

MsG schreef op zaterdag 02 juli 2016 @ 14:39:
Gister werd ik hier ook weer enthousiast van, dus heb ik me weer even ingelezen, plus al onderdelen besteld:

- Plugjes naar 12 volt

- Connectoren met draad, om de onderlinge strips te verbinden

En ik zat aan deze ledstrip te denken: http://www.aliexpress.com...Board-5V/32594145618.html

Ik lees dat je tegenwoordig ook nieuwere beter te kalibreren led-types hebt dan de WS2801, maar deze was echt enorm veel duurder, dus hou ik het lekker bij deze goedkope.

Daarnaast las ik dat je Hyperion ook gewoon op een Kodi-distributie als OpenELEC kon draaien, zodat je geen losse dedicated Raspberry Pi of iets dergelijks nodig hebt?

Als je nog strips aan moet schaffen zou ik voor de APA102 gaan. Volgens mij niks duurder dan de WS2801.
Kijk ook hier eens: https://hyperion-project....which-led-is-the-best.35/

[MsG]

Het is echt _stukken_ duurder hoor. Dat is het voornaamste. Ook dat je maar 1 meter óf meteen 5 meter kunt, waardoor je zwaar over de 22 euro grens heen komt en je potentieel weer douane-gezeik krijgt.

[Verwijderd]

lubbertkramer schreef op zaterdag 02 juli 2016 @ 15:13:
[...]


Hier dan geluk gehad, pakket heeft lang bij de douane gelegen/ lang onderweg geweest van Amerika - Zwitserland naar Nederland maar 3 x dreamscreen afgeleverd zonder extra betaling

Had je gekocht of KS backer?

Kickstarter backer. Het valt wel mee, de 19,51 euro extra is het ook nog wel waard! Vreemde was wel dat ik nooit een verzendbevestiging heb gehad. Ik wist dan ook niet dat hij bij de douane vast zat. Hopelijk komt de hue sync app binnenkort ook uit. Zal wel even een filmpje posten hoe vet dat er dan wel niet uit ziet

[Thedr]

Het scheelt zover ik kan zien op Aliexpress iets van €15 voor 5m. Als ik voor beide ~30leds/m pak. Persoonlijk zou ik nog een tientje of twee meer uitgeven en gaan voor APA102 60leds/m. Maar dat blijft een persoonlijke keus uiteraard!
Je kunt ook losse stukken van een meter bestellen en die aan elkaar solderen

[alesandro_46]

MsG schreef op zaterdag 02 juli 2016 @ 14:39:
Gister werd ik hier ook weer enthousiast van, dus heb ik me weer even ingelezen, plus al onderdelen besteld:

- Plugjes naar 12 volt

- Connectoren met draad, om de onderlinge strips te verbinden

En ik zat aan deze ledstrip te denken: http://www.aliexpress.com...Board-5V/32594145618.html

Ik lees dat je tegenwoordig ook nieuwere beter te kalibreren led-types hebt dan de WS2801, maar deze was echt enorm veel duurder, dus hou ik het lekker bij deze goedkope.

Daarnaast las ik dat je Hyperion ook gewoon op een Kodi-distributie als OpenELEC kon draaien, zodat je geen losse dedicated Raspberry Pi of iets dergelijks nodig hebt?

Hyperion werkt inderdaad op OpenELEC/LibreELEC. Ik zie zojuist dat de Hyperion een installer heeft meerdere distributies (heb ik zelf geen ervaring mee).
Zelf heb ik deze tutorial gebruikt om Hyperion op OpenELEC te installeren.

[CyBeRSPiN]

Hmm, mn eigen ambilight Pi2-OpenELEC-Hyperion-WS2801 lijkt de geest te hebben gegeven.
er brandt nog 1 led in de strip, ergens in het midden..
Vrees dat ik een nieuwe strip moet bestellen en monteren, de strip reageert nergens meer op, balen.. Was een hoop werk om alles netjes af te werken.

[alesandro_46]

CyBeRSPiN schreef op maandag 04 juli 2016 @ 11:41:
Hmm, mn eigen ambilight Pi2-OpenELEC-Hyperion-WS2801 lijkt de geest te hebben gegeven.
er brandt nog 1 led in de strip, ergens in het midden..
Vrees dat ik een nieuwe strip moet bestellen en monteren, de strip reageert nergens meer op, balen.. Was een hoop werk om alles netjes af te werken.

Check de (soldeer-)verbindingen eerst. Heb het in het verleden gehad dat alleen de eerste led brandde, bleek één van de GPIO connecties los te zitten .

[MsG]

Hoe hebben de WS2801-mensen hun ledstrip überhaupt aan de Raspberry gejast? Gewoon rechtstreeks via GPIO en dan enkel de voeding los? Want ik lees veel gezeur daarover dat het niet kan, of niet werkt, of dat de Pi dat niet aan kan qua clock oid.

[dearn]

DreamScreen werkt hier ook top. Ik had wel even wat gedoe met de EDID signature vanuit de Denon AVR naar TV (geen beeld/ knipperen).
Na advies van DS de meegeleverde HDMI kabel vervangen voor een EU model/ andere HDMI kabel, dat was de oplossing. Tot op heden zeer tevreden mee (volgorde van aansluiten etc. maakt nu ook niets meer uit)

[ Voor 13% gewijzigd door dearn op 04-07-2016 15:27 ]

[CyBeRSPiN]

alesandro_46 schreef op maandag 04 juli 2016 @ 13:05:
[...]


Check de (soldeer-)verbindingen eerst. Heb het in het verleden gehad dat alleen de eerste led brandde, bleek één van de GPIO connecties los te zitten .

Dank, dat heb ik idd vaker gehad, maar dan brandt inderdaad alleen de 1e led van de stip. Nu brandt bij mij een bepaalde led ergens in het midden van de strip.. Ook na powercyclen van de strip zelf zonder de Pi eraan.
Misschien dat er ergens een sluiting zit.
Vind het wel typisch dat ie van ene op andere moment gestopt is met werken..

MsG schreef op maandag 04 juli 2016 @ 14:31:
Hoe hebben de WS2801-mensen hun ledstrip überhaupt aan de Raspberry gejast? Gewoon rechtstreeks via GPIO en dan enkel de voeding los? Want ik lees veel gezeur daarover dat het niet kan, of niet werkt, of dat de Pi dat niet aan kan qua clock oid.

Via GPIO, je bent in de war met de WS2811, die moet idd aangestuurd door een realtime systeem, zoals Arduino ivm gebrek aan Clock signaal.

[ Voor 28% gewijzigd door CyBeRSPiN op 04-07-2016 15:46 ]

[alesandro_46]

CyBeRSPiN schreef op maandag 04 juli 2016 @ 15:45:
[...]

Dank, dat heb ik idd vaker gehad, maar dan brandt inderdaad alleen de 1e led van de stip. Nu brandt bij mij een bepaalde led ergens in het midden van de strip.. Ook na powercyclen van de strip zelf zonder de Pi eraan.
Misschien dat er ergens een sluiting zit.
Vind het wel typisch dat ie van ene op andere moment gestopt is met werken..


[...]


Via GPIO, je bent in de war met de WS2811, die moet idd aangestuurd door een realtime systeem, zoals Arduino ivm gebrek aan Clock signaal.

Hmm, misschien dan inderdaad een slecht contact voor de led die nu nog wel brandt. Misschien daar de ingangen aan verbinden, kijken wat het doet. Wel wat lastig zoeken als je alles netjes weg gewerkt hebt.

Je pi heeft ook geen update gehad wat de software van Hyperion in de weg zit?

Ben wel benieuwd wat de oorzaak is.

[Thedr]

MsG schreef op maandag 04 juli 2016 @ 14:31:
Hoe hebben de WS2801-mensen hun ledstrip überhaupt aan de Raspberry gejast? Gewoon rechtstreeks via GPIO en dan enkel de voeding los? Want ik lees veel gezeur daarover dat het niet kan, of niet werkt, of dat de Pi dat niet aan kan qua clock oid.

WS2801 alsook APA102 kunnen met clk, data en gnd direct aan de Pi gehangen worden. De WS2812 is wat lastiger, maar op dat gebied wordt ook nog vooruitgang geboekt. Op hyperion-project.org loopt daar een specifiek draadje over.

[MsG]

Ik zit nog een beetje in dubio namelijk. Ik zie allemaal mooie filmpjes van systemen op 'gewone' WS leds die er prima uit lijken te zien. Vind de meerprijs van APA namelijk behoorlijk. Daarnaast nog even kijken wat geschikt gaat zijn als adapter voor de leds überhaupt. Ik hoop iets te kunnen recyclen hiervoor.

[Thedr]

Het verschil is niet levensgroot volgens mij. Ik heb zelf WS2801 leds en ben daar erg tevreden mee. Enige reden voor mij om te upgraden naar APA102 zou zijn dat ik naar 60 ipv 30 leds per meter kan. Zou bijna zeggen neem de mijne over, heb ik een goede reden om te upgraden

[tmaniac]

zodra dreamscreen z'n break-out-box vrijgeeft ga ik wel serieus kijken naar APA102 led-strips....more is better!

[Buzz_Fuzz]

Dreamscreen hier ook binnen. 26€ extra moeten betalen. 6 dagen bij douane gelegen.

Dat moet toch eigenlijk een plezante job zijn daar. "Oh hoeveel gaan we vandaag eens van de mensen aftroggelen". Aangegeven waarde was 40$, daar kwam 15€ "formaliteiten" en 11€ "BTW import België" bij kijken. Net als bij enkele van m'n eerdere internationale zendingen is het BTW tarief dus opnieuw totaal uit de lucht gegrepen.
Anyway, ik zal maar blij zijn dat ze geen 36% van de werkelijke waarde hebben toegepast zoals vroeger ooit eens.

[ Voor 17% gewijzigd door Buzz_Fuzz op 07-07-2016 14:15 ]

[Puc van S.]

BTW in België is toch ook 21%? 21% van 51 euro (40$ + 15euro is +- 51euro) is ongeveer 11 euro.

Klopt dan toch? BTW betaal je over de waarde + formaliteiten.

[Brandts]

Ik heb een tijd geleden alle onderdelen besteld om ambilight te maken voor op mijn RPi. Ik heb voor de onderdelen deze tutorial gebruikt:

http://roybongers.nl/2015...ino-openelec-en-hyperion/

Nu ik eindelijk tijd heb om er daadwerklijk aan te beginnen werkt de link niet meer Heeft er nog iemand een vergelijkbare tutorial?

[FabianNL]

Brandts schreef op maandag 11 juli 2016 @ 20:51:
Ik heb een tijd geleden alle onderdelen besteld om ambilight te maken voor op mijn RPi. Ik heb voor de onderdelen deze tutorial gebruikt:

http://roybongers.nl/2015...ino-openelec-en-hyperion/

Nu ik eindelijk tijd heb om er daadwerklijk aan te beginnen werkt de link niet meer Heeft er nog iemand een vergelijkbare tutorial?

Alstublieft: http://web.archive.org/we...ino-openelec-en-hyperion/

[GeeBee]

Ja, jammer die site niet meer bestaat, want het was een goede tutorial.
De web archive heeft bij mij niet alle plaatjes.

[Wiebeltje]

GeeBee schreef op dinsdag 12 juli 2016 @ 00:31:
Ja, jammer die site niet meer bestaat, want het was een goede tutorial.
De web archive heeft bij mij niet alle plaatjes.

Mijn excuses, mijn servetje staat wegens omstandigheden even een tijdje uit. De site komt binnenkort wel weer online! +/- over 2 weken.

[Brandts]

FabianNL schreef op maandag 11 juli 2016 @ 21:16:
[...]


Alstublieft: http://web.archive.org/we...ino-openelec-en-hyperion/

Top, deze web archive heeft inderdaad niet alle plaatjes maar hier kan ik wel even mee vooruit.

Wiebeltje schreef op dinsdag 12 juli 2016 @ 02:05:
[...]

Mijn excuses, mijn servetje staat wegens omstandigheden even een tijdje uit. De site komt binnenkort wel weer online! +/- over 2 weken.

Begrijp ik dat jij de eigenaar bent van de blog? Is het misschien een optie om de plaatjes ergens te uploaden? Je zou mij er een groot plezier mee doen

[ Voor 36% gewijzigd door Brandts op 12-07-2016 07:48 ]

[Buzz_Fuzz]

Puc van S. schreef op donderdag 07 juli 2016 @ 14:17:
BTW in België is toch ook 21%? 21% van 51 euro (40$ + 15euro is +- 51euro) is ongeveer 11 euro.

Klopt dan toch? BTW betaal je over de waarde + formaliteiten.

Dat kan dan wel kloppen, thx

[Wiebeltje]

Brandts schreef op dinsdag 12 juli 2016 @ 07:46:
[...]


Top, deze web archive heeft inderdaad niet alle plaatjes maar hier kan ik wel even mee vooruit.


[...]


Begrijp ik dat jij de eigenaar bent van de blog? Is het misschien een optie om de plaatjes ergens te uploaden? Je zou mij er een groot plezier mee doen

Klopt. Ik kan de plaatjes helaas nu op dit moment ook niet uploaden. Wellicht kun je de benodigde info vinden op een van de links onderaan mijn blog post. Anders zul je even moeten wachten tot de server weer online is.

[Brandts]

Wiebeltje schreef op dinsdag 12 juli 2016 @ 15:00:
[...]

Klopt. Ik kan de plaatjes helaas nu op dit moment ook niet uploaden. Wellicht kun je de benodigde info vinden op een van de links onderaan mijn blog post. Anders zul je even moeten wachten tot de server weer online is.

Mag ik je dan allereerst complimenteren met die mooie tutorial

Met jouw tutorial en deze en deze vanaf het stuk "additional configuration" ben ik al aardig op weg.

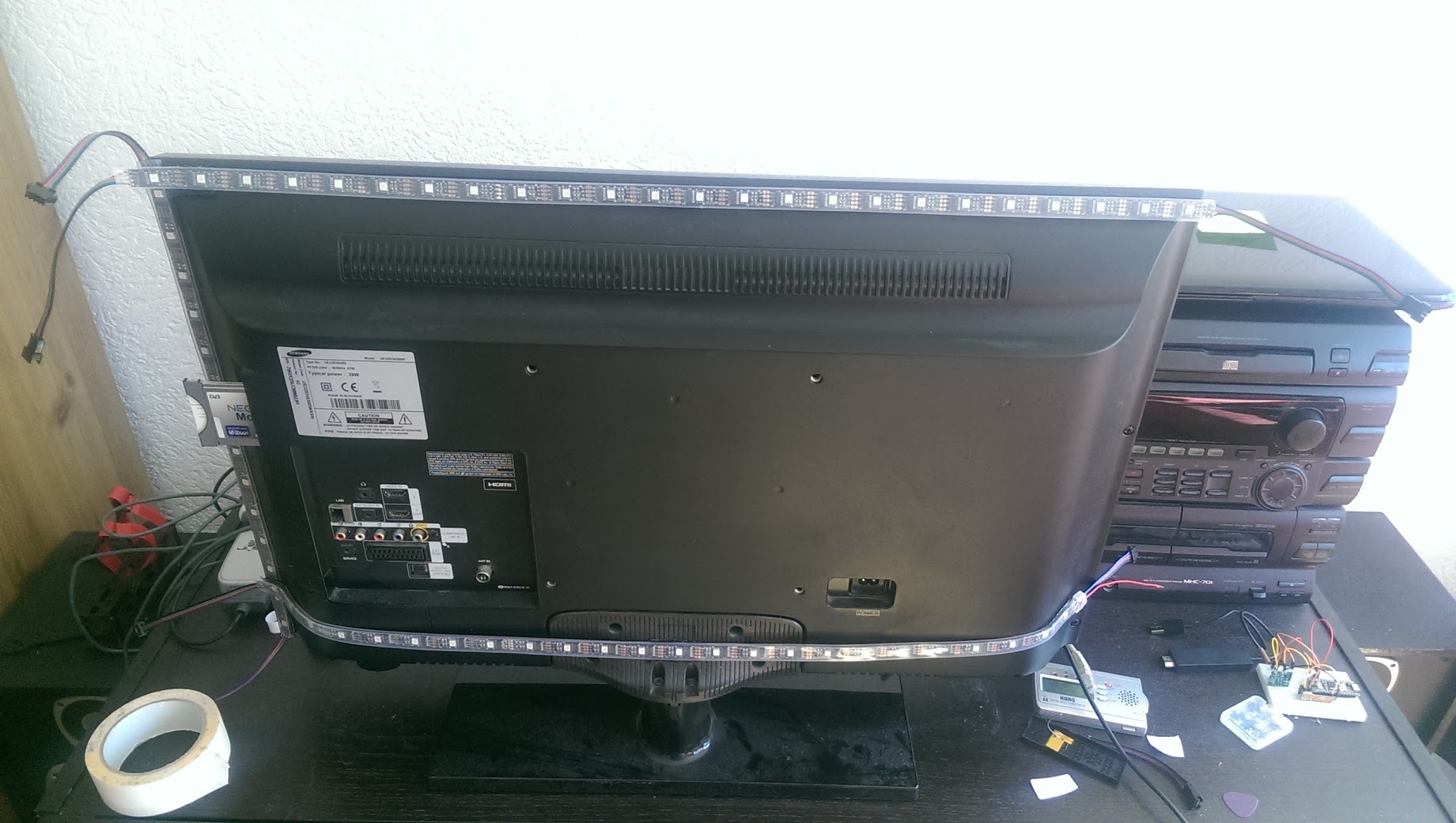

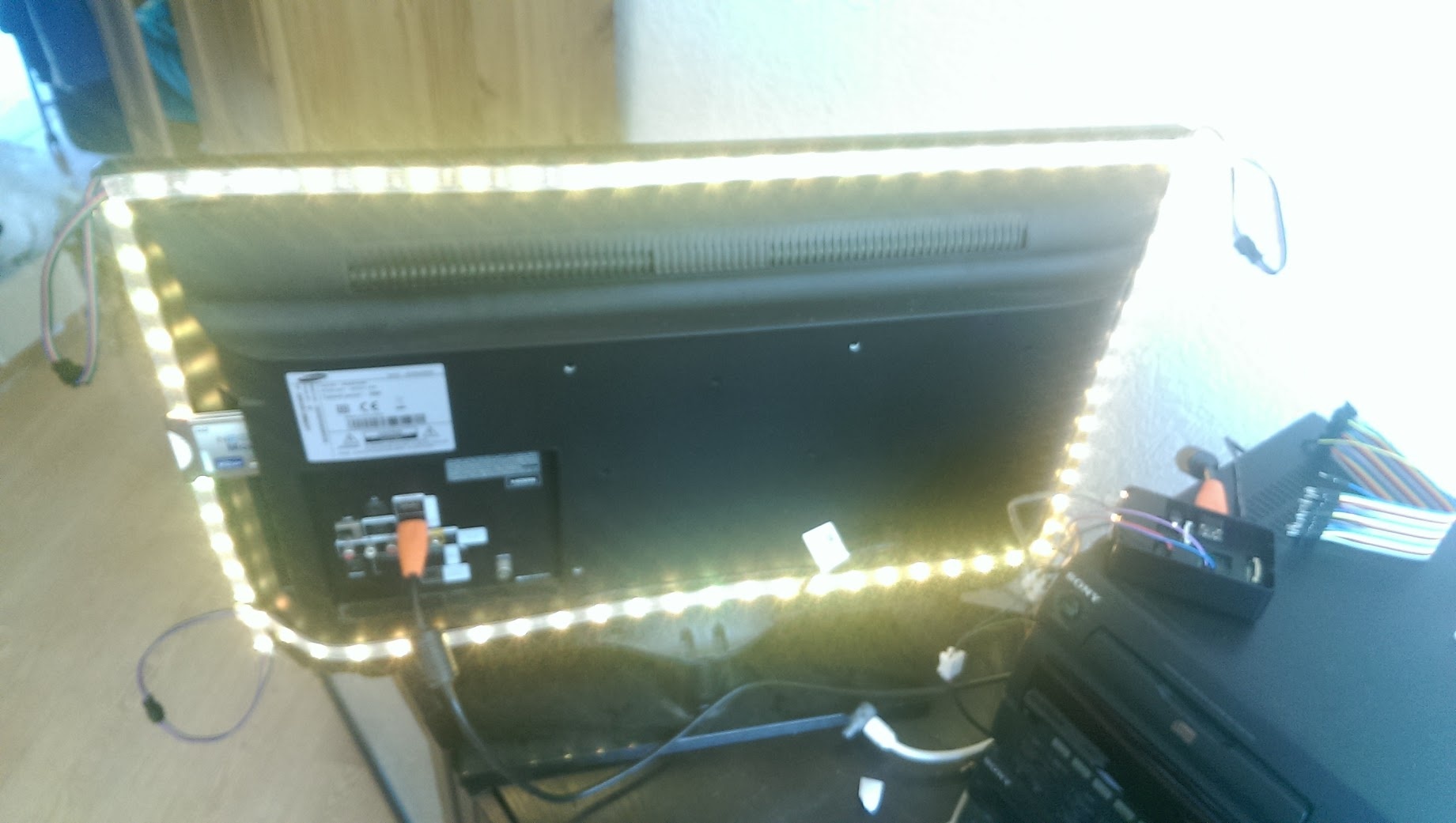

Ik heb nu de ledstrip gesoldeerd en aangesloten op de Arduino en RPi2 met LibreElec. Zodra het Arduino programma start gaan alle lampjes volgens het programma branden. De hardware is dus klaar (behalve de bevestiging op de TV )



Nu nog Hyperion aan de praat krijgen maar dit lukt niet helemaal. Nadat ik Hyperion via SSH geïnstalleerd heb maak ik een configuration file aan met deze settings:



Maar zodra ik via SSH deze file upload en Hyperion wil starten gebeurt er niets. Heeft iemand een idee wat er aan de hand kan zijn?

[ Voor 3% gewijzigd door Brandts op 13-07-2016 08:54 ]

[CyBeRSPiN]

Hoe start je Hyperion? Wat is de output die je krijgt in de console? Geef je de config file (inclusief pad) wel mee als argument?


Zelf vorige week nieuwe strip besteld ter vervanging. Op aanraden van hier voor de APA102 gegaan.
Ook nieuwe voeding besteld, 5V 10A (die was na 6 dagen al binnen vanuit China..), hoop dat dat voldoende is voor 3,6 meter strip (18W/meter, maar dat lijkt me wat ruim).

[Brandts]

CyBeRSPiN schreef op woensdag 13 juli 2016 @ 09:52:
Hoe start je Hyperion? Wat is de output die je krijgt in de console? Geef je de config file (inclusief pad) wel mee als argument?

Ik start Hyperion via de SSH tab in HyperCon door eerst op de stop knop te klikken en vervolgens weer op de start knop.
De config file laad ik ook in via de SSH tab door eerst de pad in te laden bij "Local Config Pad" en vervolgens deze te uploaden via de knop "Send config". Ik heb gecontroleerd dat de file ook daadwerkelijk op de RPi staat.
De console heb ik niet goed in de gaten gehouden aangezien ik lang niet alles begrijp wat daar staat. Toen na installatie de tekst "Hyperion Installation/Update finished!" kwam te staan dacht ik wel dat het goed was. Na even googlen blijkt dit niet het geval te zijn. Nu begrijp ik ook dat de server van SourceForge down is:

http://sourceforge.net/er...?project=hyperion-project

Ik vermoed dus dat de installatie van Hyperion niet goed gelukt is en dat ik hem daarom niet gestart krijg. Hopelijk zijn de servers weer snel online zodat ik het nog eens kan proberen.

CyBeRSPiN schreef op woensdag 13 juli 2016 @ 09:52:
Zelf vorige week nieuwe strip besteld ter vervanging. Op aanraden van hier voor de APA102 gegaan.
Ook nieuwe voeding besteld, 5V 10A (die was na 6 dagen al binnen vanuit China..), hoop dat dat voldoende is voor 3,6 meter strip (18W/meter, maar dat lijkt me wat ruim).

Mocht ik nog een keer opnieuw beginnen dan zou ik ook voor de APA102 gaan. Als is het alleen maar omdat ik dan minder bekabeling en geen Arduino nodig heb

Die 18W per meter is waarschijnlijk het vermogen dat nodig is alle leds wit licht uitzenden. In de praktijk zal dit niet zo snel voorkomen. Maar dan nog zal jouw 50W voeding misschien net wat aan de lage kant zijn, maar hier kom je maar op 1 manier achter

[CyBeRSPiN]

Ja, je hebt wel wat Linux kennis nodig om via SSH eea te doen.
Ik heb die tool die jij gebruikt nooit ingezet om hyperion te stoppen en starten eigenlijk.
Als je deze volgt zou je ook een eind moeten kunnen komen: https://ajpawelski.wordpr...ion-and-a-ws2801-strip-2/

Daar wordt WinSCP gebruikt om die gegenereerde config.json file in de juiste map te zetten.

[ Voor 8% gewijzigd door CyBeRSPiN op 13-07-2016 10:19 ]

[Brandts]

Hypercon is een tool ontwikkeld door de makers van Hyperion zelf:

https://hyperion-project....stallation-on-all-systems

Met dit tool is juist geen kennis van SSH nodig (perfect voor mij dus). Het nadeel is dus dat als het tool niet doet wat ik verwacht ik ook niet weet hoe ik dit moet oplossen

[alesandro_46]

CyBeRSPiN schreef op woensdag 13 juli 2016 @ 09:52:
Hoe start je Hyperion? Wat is de output die je krijgt in de console? Geef je de config file (inclusief pad) wel mee als argument?


Zelf vorige week nieuwe strip besteld ter vervanging. Op aanraden van hier voor de APA102 gegaan.
Ook nieuwe voeding besteld, 5V 10A (die was na 6 dagen al binnen vanuit China..), hoop dat dat voldoende is voor 3,6 meter strip (18W/meter, maar dat lijkt me wat ruim).

Ik ben wel benieuwd naar het verschil tussen WS2801 en APA102. Zou je voor de vergelijking t.z.t. een filmpje en/of foto willen posten? _{(hopelijk heb je beeldmateriaal van de WS2801, voordat deze sneuvelde)}

[Brandts]

alesandro_46 schreef op woensdag 13 juli 2016 @ 12:03:
[...]


Ik ben wel benieuwd naar het verschil tussen WS2801 en APA102. Zou je voor de vergelijking t.z.t. een filmpje en/of foto willen posten? _{(hopelijk heb je beeldmateriaal van de WS2801, voordat deze sneuvelde)}

Zie hier een overzicht van de technische verschillen:

https://hyperion-project....which-led-is-the-best.35/

Of er ook zichtbare verschillen zijn durf ik niet te zeggen. Dit zal natuurlijk ook met de kwaliteit van de leds te maken hebben.

[alesandro_46]

Brandts schreef op woensdag 13 juli 2016 @ 12:07:
[...]


Zie hier een overzicht van de technische verschillen:

https://hyperion-project....which-led-is-the-best.35/

Of er ook zichtbare verschillen zijn durf ik niet te zeggen. Dit zal natuurlijk ook met de kwaliteit van de leds te maken hebben.

Die pagina heb ik inderdaad gezien, echter zeggen de verschillende getallen mij niet zoveel. Ben voornamelijk benieuwd naar de zichtbare verschillen, als die er zijn.
Verder vermoed ik dat het niet de moeite waard is om een werkende WS2801 setup om te klussen naar aan APA102 setup.

[CyBeRSPiN]

alesandro_46 schreef op woensdag 13 juli 2016 @ 12:03:
[...]


Ik ben wel benieuwd naar het verschil tussen WS2801 en APA102. Zou je voor de vergelijking t.z.t. een filmpje en/of foto willen posten? _{(hopelijk heb je beeldmateriaal van de WS2801, voordat deze sneuvelde)}

Heb wel wat foto's van de huidige setup sowieso. Zal kijken t.z.t. zal wel eind augustus worden.
Denk dat het grootste verschil 30 vs 60 leds/meter zal zijn.
De hogere refresh rate is leuk, maar had juist wat delay toegevoegd om een soepel effect te krijgen.

[LA-384]

Ik zat al een tijdje met Ambivision in m'n hoofd, maar nu ik over Dreamscreen lees, lijkt me dat een veel beter alternatief. Vooral de toekomstige ondersteuning voor Hue lijkt me wel wat. Ik zit namelijk sterk te twijfelen over de aanschaf van een set Hue white ambiance of de normale gekleurde Hue set.

Zou het een mooie toevoeging zijn als ook de staande lampen naast de bank meekleuren met de tv, of zou het vooral even leuk zijn, omdat het kan en daarna vooral irritant. Dat tweede is namelijk het idee wat ik heb bij de gekleurde hue-lampen in verlichtingsmodus. Ik heb het wel eens bij vrienden gezien, zo'n blauwe, rode, oranje, etc muur, maar ik vind het dan vooral lelijk en onrustig. Dus de enige potentie die ik zelf zie is als ambilight.

[Bullet NL]

LA-384 schreef op zondag 17 juli 2016 @ 10:12:
Ik zat al een tijdje met Ambivision in m'n hoofd, maar nu ik over Dreamscreen lees, lijkt me dat een veel beter alternatief. Vooral de toekomstige ondersteuning voor Hue lijkt me wel wat. Ik zit namelijk sterk te twijfelen over de aanschaf van een set Hue white ambiance of de normale gekleurde Hue set.

Zou het een mooie toevoeging zijn als ook de staande lampen naast de bank meekleuren met de tv, of zou het vooral even leuk zijn, omdat het kan en daarna vooral irritant. Dat tweede is namelijk het idee wat ik heb bij de gekleurde hue-lampen in verlichtingsmodus. Ik heb het wel eens bij vrienden gezien, zo'n blauwe, rode, oranje, etc muur, maar ik vind het dan vooral lelijk en onrustig. Dus de enige potentie die ik zelf zie is als ambilight.

Het ziet er inderdaad erg goed uit, een heel mooi alternatief.
Eens kijken als er al Nederlanders zijn met ervaring met dit bedrijf/product.

[Buzz_Fuzz]

Ik heb hem inmiddels een week. Werkt goed. Plug & play. Nog geen tijd gehad een filmpje te uploaden...

M'n TV heeft wel een tikkeltje teveel input lag vergeleken met de Dreamscreen; iets wat volgens hen in deze HW revisie niet opgelost kan worden (te weinig buffer geheugen om als delay te gebruiken), maar het stoort niet echt.

De Bluetooth API is inmiddels ook vrijgegeven, dus er zouden flows met Homey mogelijk moeten zijn van zodra iemand zin heeft er een app voor te maken...

Van de Hue integratie hoef je trouwens geen wonderen te verwachten. Dat zou gewoon een app zijn die de "Ambient Light features of Dreamscreen syncs with Hue". Dus geen Hue's die meekleuren in Video mode; lijkt me ook niet haalbaar omdat dat te snel kan gaan, maar gewoon de Hue die meekleurt met whatever je instelt in Ambient mode op de Dreamscreen.

LA-384 schreef op zondag 17 juli 2016 @ 10:12: Ik heb het wel eens bij vrienden gezien, zo'n blauwe, rode, oranje, etc muur, maar ik vind het dan vooral lelijk en onrustig. Dus de enige potentie die ik zelf zie is als ambilight.

Onrustig? Je bent vrij de helderheid/saturatie/kleurcombinatie in te stellen natuurlijk. Hier een stuk van mijn setup: https://imgur.com/9IwngZn
De scene die ik 90% van de tijd gebruik als algemeen sfeerlicht 's avonds of bij "gewoon tv", is de middelste foto. Ik vind dat juist wel rustig

De andere scenes in die foto gebruik ik niet, behalve nog een scene speciaal voor series of films:


In werkelijkheid is het donkerder/zachter dan op de foto en hier komt de dreamscreen dan ook tot z'n recht.

[Wiebeltje]

Brandts schreef op dinsdag 12 juli 2016 @ 07:46:

De server is weer online als het goed is!

http://roybongers.nl/2015...ino-openelec-en-hyperion/

[miicker]

DJ-NaRRa schreef op woensdag 20 januari 2016 @ 21:43:
[...]

Was benieuwd hoe het met je project stond me je muurverlichting

[Brandts]

Wiebeltje schreef op donderdag 28 juli 2016 @ 18:41:
[...]


De server is weer online als het goed is!

http://roybongers.nl/2015...ino-openelec-en-hyperion/

Top

Maar ondertussen heb ik hem al werkend met behulp van het Hyperion forum. Toch bedankt voor de herinnering

[somers1234]

Pasgeleden een eigen Kodi service addon gemaakt om Hyperion (op een RPi) te laten switchen tussen een USB AV grabber en screen capture configuratie:

Python:

import time
import xbmc
import os
import xbmcgui
import xbmcaddon

class XBMCPlayer( xbmc.Player ):

    def __init__( self, *args ):
        pass

    def onPlayBackStarted( self ):
        # Will be called when Kodi starts playing a file
        xbmc.executebuiltin("Notification(Hyperion configuration switcher, Switching to Kodi, 4500)")
        os.system("killall hyperiond")
        os.system("ln -s /storage/.config/hyperion.config.kodi.json /storage/.config/hyperion.config.json -f")
        os.system("/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json </dev/null >/dev/null 2>&1 &")

    def onPlayBackEnded( self ):
        # Will be called when Kodi stops playing a file
        xbmc.executebuiltin("Notification(Hyperion configuration switcher, Switching to USB grabber, 4500)")
        os.system("killall hyperiond")
        os.system("ln -s /storage/.config/hyperion.config.grabber.json /storage/.config/hyperion.config.json -f")
        os.system("/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json </dev/null >/dev/null 2>&1 &")

    def onPlayBackStopped( self ):
    # Will be called when user stops playing a file
        xbmc.executebuiltin("Notification(Hyperion configuration switcher, Switching to USB grabber, 4500)")
        os.system("killall hyperiond")
        os.system("ln -s /storage/.config/hyperion.config.grabber.json /storage/.config/hyperion.config.json -f")
        os.system("/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json </dev/null >/dev/null 2>&1 &")

player = XBMCPlayer()

while(not xbmc.abortRequested):
    if not os.path.exists("/storage/.config/hyperion.config.json"):
        os.system("ln -s /storage/.config/hyperion.config.grabber.json /storage/.config/hyperion.config.json -f")
        os.system("/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json </dev/null >/dev/null 2>&1 &")

    xbmc.sleep(1000)

De USB AV grabber configuratie is opgeslagen als hyperion.config.grabber.json en de screen capture configuratie als hyperion.config.kodi.json. Bij het starten van media wordt de Hyperion service gestopt en wordt de screen capture configuratie gestart. Bij het stoppen van media wordt de Hyperion service weer gestopt en wordt de USB AV grabber configuratie gestart.

Alle effecten/delay bij opstarten heb ik verwijderd om het wisselen van configuratie te versnellen.

[LA-384]

Helemaal vergeten te reageren

Buzz_Fuzz schreef op maandag 18 juli 2016 @ 11:13:
M'n TV heeft wel een tikkeltje teveel input lag vergeleken met de Dreamscreen; iets wat volgens hen in deze HW revisie niet opgelost kan worden (te weinig buffer geheugen om als delay te gebruiken), maar het stoort niet echt.

Welke tv heb jij? Ik heb zelf een panasonic plasma, welke ook niet echt bekend staan om hun goede inputlag volgens mij. Ik heb tot op heden wel 0 problemen als het gaat om video en audio synchronisatie.

Buzz_Fuzz schreef op maandag 18 juli 2016 @ 11:13:
Van de Hue integratie hoef je trouwens geen wonderen te verwachten. Dat zou gewoon een app zijn die de "Ambient Light features of Dreamscreen syncs with Hue". Dus geen Hue's die meekleuren in Video mode; lijkt me ook niet haalbaar omdat dat te snel kan gaan, maar gewoon de Hue die meekleurt met whatever je instelt in Ambient mode op de Dreamscreen.

Goed om te weten, dan is dat idd geen reden om specifiek voor de dreamscreen te kiezen, hoewel het bij mij nog steeds een grote streep voor heeft op ambivision.

Buzz_Fuzz schreef op maandag 18 juli 2016 @ 11:13:
Onrustig? Je bent vrij de helderheid/saturatie/kleurcombinatie in te stellen natuurlijk. Hier een stuk van mijn setup: https://imgur.com/9IwngZn
De scene die ik 90% van de tijd gebruik als algemeen sfeerlicht 's avonds of bij "gewoon tv", is de middelste foto. Ik vind dat juist wel rustig

De andere scenes in die foto gebruik ik niet, behalve nog een scene speciaal voor series of films:
[afbeelding]

In werkelijkheid is het donkerder/zachter dan op de foto en hier komt de dreamscreen dan ook tot z'n recht.

Op zich ziet het er wel leuk uit natuurlijk, maar ik zie op deze foto's hetzelfde als bij mijn vrienden. Ik denk dat ik gewoon niet goed kan wennen aan andere kleuren dan gloeilamp wit
Heb je misschien een foto van jouw homecinema hoek in daglicht? Ik ben benieuwd hoe het ingericht is. Bij mij staat het ook een beetje ingebouwd tussen 3 muren en weet me geen raad met de aankleding.

[Buzz_Fuzz]

LG 47LM760S. De vertraging tov de Dreamscreen valt wel mee hoor, vaak valt het niet op, of misschien wen ik er aan.

Vervelender zijn subtitles Dan zie je aan de onderkant altijd de leds aan en af op wit gaan (mixed met andere kleuren uiteraard). Je kan in de app wel de onderste strips uitschakelen, maar dan verlies je weer veel andere effecten...

Nog iets dat me gisteren opviel: de intro van Stranger Things op Netflix. Volledig zwarte achtergrond met fel rode strepen die over het beeld glijden. Hier "flikkert" de Dreamscreen wat, de rode leds "glijden" niet stabiel mee waardoor ze wat lijken te knipperen op m'n witte muur. Hun sampling algoritme kan hier duidelijk niet zo goed mee overweg, maar misschien is dat eigen aan de techniek.

Foto van m'n tv hoek in daglicht? Even gezocht, maar ik heb niet direct een foto staan. Er is ook weinig sexy aan dan, en is vrij klein... Aankleding? M'n muren zijn wit & kaal. Links een plafondhoog raam en enkel rechts dit aan de muur. Verven doe ik niet, het is een huurhuis. Hue is 's avonds m'n verf .

Ik kan je enkel nog doorverwijzen naar m'n ander beeldmateriaal in het Hue topic. Pre-dreamscreen. Hier is m'n woonkamer iets beter op te zien, maar het blijft donker.
Buzz_Fuzz in "[Philips Hue] Ervaringen & discussie"
Buzz_Fuzz in "[Philips Hue] Ervaringen & discussie"

[DJ-NaRRa]

miicker schreef op donderdag 28 juli 2016 @ 20:24:
[...]


Was benieuwd hoe het met je project stond me je muurverlichting

ik meen dat ik hier wel een update had gegeven.... blijkbaar toch niet. Het project is af in zijn 1.0 versie so to speak. Thanks voor je interesse

Ik heb een "logic-board" gemaakt waarop alle electronische elementen logisch geordend zitten en kabels voorgemonteerd zitten. Dit alles zodat het allemaal een beetje bij elkaar zit en niet los achter de planken ligt te hangen. Daarnaast zodat ik op die manier maar 1 of 2 planken hoef los te halen aan de linkerkant als ik er een keer bij moet scheelt een hoop strip losmaken etc.

De LEDs zitten inmiddels al netjes achter de wandgemonteerd. Al moet ik nog een meer permanente manier vinden van ze bevestigen. zelf zat ik te denken aan iets van kabelzadels welke op de achterkant van iedere plank kan plakken en dan met een tie-wrap de LED strip vast maken.

Filmpje van de sfeerverlichting functie:

Filmpje van videocapture:

De videocapture ga / wil ik dus alleen maar gebruiken bij films / games aangezien het best wel druk kan zijn voor reguliere tv. Al met al vind ik dat het wel meevalt met de drukte en de afstand tot de tv tov de LEDs.

Dus ik heb nog wat dingetjes netjes af te werken, maar voordat ik dat doe heb ik nog drie issues op te lossen:

* ik denk een memory leak issue met de Ledstrip
* kleurwisselingen bij helder wit licht
* ambilight profiel werkt nog niet naar behoren.

Het eerste probleem doet zich op als ik hyperion in zijn normale profiel gebruik (als sfeer verlichting). Op het moment dat ik een kleur instel (vaak een van de complexere kleuren waar alle drie de leds in voorkomen) gaat dit prima. wissel ik dan van kleur dan blijft één deel van de strip (vaak de laatste strip aan de linkerkant) op de oude kleur hangen. erg vervelend als je van rood naar groen wilt en je hebt een linkerstrip die rood blijft . vaak zie ik dat na een x tijd de strip die achterbleef ineens doorschiet naar de nieuwe kleur. Dit gebeurt veelal bij vaste kleuren en minder bij lopende effecten. Vandaar dat ik denk aan een memory-leak issue ergens. Heb het nog nergens anders gezien.

Het tweede probleem komt vooral voor als ik een zeer sterke kleur wit gebruik (veel helderheid). Wat er dan gebeurt is dat er losse leds willekeurig in de strip gaan verspringen naar een andere kleur of een beetje gaan flikkeren. Als ik wissel naar een andere kleur blijven deze leds vaak de verkeerde kleur. Pas als ik de strip reset van power en opnieuw opstart gaat het weer goed totdat ik weer een sterke helderheid pak bij een combinatie die alle drie de kleuren leds gebruikt. Bij een helder rood, groen of blauw op volle helderheid komt het bijna niet (uitzonderingen daargelaten) voor.

het derde probleem is denk ik een issue met een van de andere componenten. ik vermoed zelfs de HMDI Splitter. Op het moment dat ik het Ambilight profiel gebruik lijkt de input / output van / naar de tv steeds weg te vallen. TV geeft vervolgens de melding dat er geen kabel aangesloten zit en detecteert dan weer een kabel die weer wegvalt. Het resultaat een TV die constant van beeld verwisselt wat het kijkgemak zeker niet bevorderd. als ik de splitter ertussenuit haal werkt het prima (of een van de uitgaande verbindingen van de splitter). het heeft één avondje gewerkt en daarna niet meer. Tevens vind de XBOX de splitter niet zo lief. De xbox geeft alleen nog maar geluid door en geen beeld. zal wellicht een DRM dingetje zijn?

Ik zal later vandaag even wat foto's posten van de montage en losse onderdelen.

[ Voor 9% gewijzigd door DJ-NaRRa op 01-08-2016 09:54 ]

[yorkick]

Ik ben vandag bezig geweest mijn inmiddels 3 jaar oude ambilight systeempje weer te installeren, op een schone w10 installatie.
Na enkele struikelblokken overwonnen te hebben kom ik deze helaas niet over, zoekacties hebben ook niks opgeleverd, iemand enig idee wat deze foutmelding inhoudt?
http://imgur.com/v9BIc5v
De start-up flash doet het gewoon, net als de colorswirl in processing. Kodi geeft ook aan verbonden te zijn met boblight, echter ik krijg totaal geen resultaat, zowel statisch als ambilight.

[ Voor 3% gewijzigd door yorkick op 01-08-2016 21:22 ]

[Kitser]

Mijn setup is een tijdje werkloos geweest. En er zijn hier en daar wat soldeerpuntjes los.
Nu wil ik alles weer even opnieuw gaan aansluiten.

Gewenst resultaat:

Een standalone ambilight systeem. Alles wat ik via de hdmi ingang stuur, moet "ver-ambilight" ;-) worden.
Op de Raspberry Pi wil / hoef ik geen Kodi. Dat staat op een Intel NUC (dus dat zit oa op de HDMI aansluiting)
Het heeft allemaal al gewerkt. Maar nooit echt gefinetuned.

Hardware:
Raspberry Pi model B (heb ook nog wel een b+ als het nodig /beter is?)
WS-2801 LED strip
EasyCap Video USB Grabber Fushicai UT007
Powered USB hub
HDMI2AV converter
HDMI switch

Het heeft altijd met Hyperion gewerkt.
Maar ik zie nu ook Ambivision, Dreamscreen en nog wat (voor mij) nieuwe namen.
Google leert me dat het gaat om gekochte systemen. Of kan je dat ook op bovenstaande hardware installeren?

Als ik het goed begrijp niet. En moet het gewoon (weer) met Hyperion.
Ik wil weer even opnieuw beginnen omdat de kennis allemaal wat weg gezakt is.
De meest complete handleiding lijkt me die van Hyperion zelf. Volgens mij is dat deze voor mijn hardware:
https://hyperion-project....-ws2801-ws2812b-apa102.8/

Ik heb hem even door zitten lezen. Maar tot m'n grote verbazing kom ik ineens weer een Arduino tegen?
Ik heb die niet nodig gehad met deze setup. "Vroeger" met XBMC en Boblight wel.
Maar nu heb ik altijd met deze hardware gewerkt:
https://christianmoser.me...ht-for-every-hdmi-source/

Kan iemand mij weer even een zetje de goede richting op geven?

[MsG]

Heb de led-rol nu ook binnen en ben ze alvast op lengte aan het knippen. Hoe erg is het als je niet precies een led in de hoek krijgt? Nadeel is dat het connectorgedeelte dan nog door zou lopen naast de tv, dat ga je zien denk ik en ziet er rommelig uit.

Volgens internet is 1 ledje ongeveer 60 mA max. Ik kom op mijn 32" televisie uit op boven en onder 24 leds en links en rechts 14 leds. In totaal 76 leds. 4,5 Ampere adapter wordt het dan. Volgens mij wordt dat nog wel even zoeken.

[GeeBee]

Je zou er voor kunnen kiezen om er eentje schuin in de hoek te leggen.

code:

|             |
|             |
\_____________/

Is natuurlijk wel meer verbindings/soldeerwerk...

[ Voor 22% gewijzigd door GeeBee op 13-08-2016 18:14 ]

[alesandro_46]

MsG schreef op zaterdag 13 augustus 2016 @ 18:03:
Heb de led-rol nu ook binnen en ben ze alvast op lengte aan het knippen. Hoe erg is het als je niet precies een led in de hoek krijgt? Nadeel is dat het connectorgedeelte dan nog door zou lopen naast de tv, dat ga je zien denk ik en ziet er rommelig uit.

Volgens internet is 1 ledje ongeveer 60 mA max. Ik kom op mijn 32" televisie uit op boven en onder 24 leds en links en rechts 14 leds. In totaal 76 leds. 4,5 Ampere adapter wordt het dan. Volgens mij wordt dat nog wel even zoeken.

Ik heb de horizontale strip (boven) tussen de verticale strips (links/rechts) geplaatst. Daarna de strips verbonden volgens onderstaande schets.


Betreft de voeding; deze lijkt geschikt. Hiermee kan je ook direct je Pi voeden (volgens sommigen niet verstandig vanwege schommelingen in de spanning als de LEDs kort na elkaar aan/uit gaan).
Of deze als je een nette behuizing om je voeding wil hebben. Let op: volgens mij zit bij de laatste voeding nog niet de voedinsgkabel (die in het stopcontact moet). Aan de stekker kan je een DC connector steken, waar je de + en - aan kan schroeven. Of je knipt de stekker eraf en soldeert de + en - vast.

[MsG]

Moet je alleen niet net zo bang voor die Chinese transformators als dat je bang moet zijn voor ontploffende Chinese laders? Ik zie namelijk alleen die angst bestaan bij telefoonladers, terwijl dezelfde onveiligheden kunnen zitten in dit soort circuits? Of doe ik te moeilijk? Want betreffende ontploffende Chinese telefoonladers ben ik ervaringsdeskundige.

[alesandro_46]

Hmm, heb er zelf geen ervarging mee (ook niet met ontploffende telefoonladers trouwens).

Wel bedenk ik me nu dat ik de LEDs voed met een 2A (telefoon)voeding. Het aantal (~75?) is ongeveer gelijk met jouw aantal LEDs. Mocht je nog een 2A lader hebben liggen dan kan je het eerst daar mee proberen.

[MsG]

Nu ook eerst maar even een 2Ampere voeding aan het gebruiken. Hoort het zo dat als je puur spanning op de LED's zet, zonder dat je iets doet met de clock en die andere niet-voeding gerelateerde lijn het geheel soms maar half oplicht? Of überhaupt random flickert?

[Tom-Z]

Die voedingen met geperforeerde metale cases zijn over het algemeen volgens mij vrij degelijk (vergeleken met die $0.99 exploderende telefoonvoedingen). Het probleem met die telefoonvoedingen is dat ze klein moeten zijn (dus de clearance/creepage distance en de transformator zijn te klein) en vaak gewoon veel minder vermogen kunnen leveren dan gespecificeerd (zo'n "2A" telefoonlader zakt vaak bij 500mA al in naar 3.3V. Als je daar 2A uit probeert te trekken frituur je hem gewoon). Mijn ervaring met die metalen dingen is dat het er binnenin netjes uit ziet, en dat ze zonder problemen het gespecificeerde vermogen leveren. Ze zijn groter, dus de onderdelen binnenin (en de isolatieafstanden) kunnen dat ook zijn. Ik had laatst een 12V 2A model waar je zonder dat het voltage inzakte voor korte perioden 4A uit kon trekken. De schakelende halfgeleiders zitten bij die metalen voedingen aan de case vastgeschroefd, waardoor ze een flinke heatsink hebben.

Het blijft goedkope Chinese meuk, dus op goede PFC hoef je niet te rekenen, maar ze leveren wel de stroom die ze beloven. Als de belasting overigens onder een bepaald minimum komt produceren ze een hoorbaar piepgeluid, dat is wat vervelend.

[MsG]

Heb nog wat gedoe met mijn leds los van de hyperion zelf. Soms gaan alle leds aan, soms flikkert alleen de voorste. Had 1 connector verkeerd om, daarna werkt het nu af en toe. Nog maar even alles nameten.

[MsG]

Inmiddels al diverse dagen werkend. Alles nagelopen en de ground van de Raspberry Pi gekoppeld met de ground van de adapter en toen werkte het allemaal prima. Moet het nog een beetje softwarematig finetunen, maar het werkt vooralsnog alleraardigst.

Heb Chinese klittenband die helaas aldoor loslaat voor de ledstrips, dus moet daar ook nog wat op verzinnen. Ook heb ik met de onderste horizontale strip het probleem dat hier amper echt ruimte is om fatsoenlijk een strip op te hangen. Ik heb hem nu maar naar onderen gericht staan, maar dat is ook niet alles.

Hier even een impressie:



Dit is nog de oude setup, heb inmiddels de onderste leds dus plat gepositioneerd.

Vind soms het fel witte licht van een warmwitte scene ook niet zo aanslaan, gezien het op een witte muur dan juist ijzig wordt. Hoe lossen anderen dit op?

[ Voor 16% gewijzigd door MsG op 22-08-2016 00:52 ]

[alesandro_46]

MsG schreef op maandag 22 augustus 2016 @ 00:50:
Inmiddels al diverse dagen werkend. Alles nagelopen en de ground van de Raspberry Pi gekoppeld met de ground van de adapter en toen werkte het allemaal prima. Moet het nog een beetje softwarematig finetunen, maar het werkt vooralsnog alleraardigst.

Heb Chinese klittenband die helaas aldoor loslaat voor de ledstrips, dus moet daar ook nog wat op verzinnen. Ook heb ik met de onderste horizontale strip het probleem dat hier amper echt ruimte is om fatsoenlijk een strip op te hangen. Ik heb hem nu maar naar onderen gericht staan, maar dat is ook niet alles.

Hier even een impressie:
[afbeelding]
[afbeelding]

Dit is nog de oude setup, heb inmiddels de onderste leds dus plat gepositioneerd.

Vind soms het fel witte licht van een warmwitte scene ook niet zo aanslaan, gezien het op een witte muur dan juist ijzig wordt. Hoe lossen anderen dit op?

Begint erop te lijken . Je hebt de strips met connectoren aan elkaar gekoppeld, steekt dat niet uit t.o.v. de tv?

Betreft het kalibreren van de kleuren raad ik je aan om hier te kijken: https://hyperion-project.org/wiki/Color-Calibration.

[MsG]

Ja heb dat nu wat meer ingeperkt. Dit zijn eigenlijk oude foto's van de proof of concept. Had achteraf misschien beter dit soort hoekconnectors kunnen doen:

Nadeel is alleen dat het dan exact moet aansluiten, terwijl anders een ledje van een horizontaal stuk nog over een printplaat-gedeelte van een verticale strip kan doen, om zo meer dekking te hebben.


Las op internet ook een schema dat je de + en - van het einde van de ledstrip ook nog in het circuit gooit. Dit heeft bij mij echter helemaal 0 meerwaarde, er verandert niets. De ground van de stroomadapter moest ik wèl verbinden met de raspberry Pi haar ground, anders flipt de boel helemaal.

[ Voor 22% gewijzigd door MsG op 23-08-2016 11:28 ]

[alesandro_46]

Die hoek connectors passen (pasten?) niet op addressable led strips. Ik dacht dat deze 2 mm breder zijn dan normale led strips, zoals hier op de foto.

Het aansluiten van + en - aan beide kanten van de led strip schijnt te helpen als je een lange led strip hebt (weet niet hoe lang deze zou moeten zijn). In dat geval is het verlies te hoog waardoor de leds op het uiteinde van de strip minder fel branden. Door de + en - hier ook aan te sluiten ondervang je dat probleem. Zelf heb ik hem ook aan één kant verbonden en de leds lijken overal even fel te branden.

[MsG]

Hmm, zal daar nog eens op letten. merk wel dat de leds feller branden als ik die effectjes doe met de Hyperion App of Boblight, dan wanneer hij in films zit. Hoe wordt de brightness bepaalt van een scene? Want dat mag van mij soms wel wat intenser naar voren komen.


Voor allerhande demovideo's is dit niet zo gek trouwens: http://www.demo-world.eu/2d-demo-trailers-hd/

Op YouTube krijg je namelijk alleen maar video's van TV's waar een demo op draait ipv daadwerkelijke demo's :-P.

[ Voor 29% gewijzigd door MsG op 27-08-2016 12:47 ]

[MsG]

Zit nog een beetje te stunten met die ledposities. Ik heb onderin een strip van 24 leds. Doordat de televisie bol loopt is dat ook net genoeg (eigenlijk net iets te krap). Maar bovenin omdat het daar gewoon recht loopt is het eigenlijk te veel, waardoor ik een paar ledjes dubbel geklapt heb. Hyperion kent wel verschil tussen links en rechts, maar boven en onder niet helaas. Alleen als je onder minder hebt dan boven.

Opzich is het netto effect nog steeds wel prima, maar als ik zo'n testfilmpje met een diagonale beweging pauzeer, kloppen de leds niet per se helemaal met het beeld. Hebben jullie dat wel?

[RobbieB]

Vraagje mbt algemeen ambilight gebruik en DreamScreen.
Ik heb een 50" Sony en wil hier DS aan toe voegen. Alleen staat de TV op een meubel voor een (dichte) schouw. De muur achter de TV is dus niet egaal (wel van kleur natuurlijk ).
Ziet er dus zo uit (excuses voor de brakke foto):


Zijn er mensen die hier ervaring mee hebben met DIY ambilight of ambilight in het algemeen? Voegt het nog iets toe, of is het dan eigenlijk niet aan te raden.

[tmaniac]

Ik denk dat het wel iets toevoegt...

Maar het zal niet net zo mooi zijn als op een egale muur.

Het effect hier zal zijn dat je op de schouw een heel duidelijk effect te zien krijgt en op de (dieper liggende) muur een iets minder effect krijgt.

Dus heel fel aan de boven en onderzijde en zwak aan de linker en rechter kant.

[aex351]

Ik ben momenteel de materialen aan het kopen / verzamelen voor het maken van mijn eigen Ambilight (m.b.v. een Raspberry PI). Nu zijn er twee zaken die me nog onduidelijk zijn: 1) Het gebruik van een HDMI Splitter in combinatie met Ziggo. 2) Type LED strip en de kwaliteit hiervan.

Ik heb begrepen dat de Ziggo (voormalige UPC) Horizon box niet met alle HDMI Splitters (en TV's werkt) werkt, vanwege HDCP. Het blijkt dat sommige televisies hier niet mee kunnen omgaan (niet geschikt zijn voor HDCP). Maar vervolgens lees ik dat sommige HDMI splitters de HDCP beveiliging wegfilteren waardoor het ineens wel werkt. Maar waarom zouden televisies die wel met HDCP kunnen omgaan hetzelfde probleem hebben dan? Door deze onduidelijkheid weet ik dus niet welke HDMI splitter ik moet kopen.

Met betrekking tot de verschillende LED strips zie ik de bomen door het bos niet meer. Ik heb begrepen dat APA2 the way to go is, maar vervolgens zijn ook hierin weer verschillende soorten te vinden. Bijvoorbeeld de voltage level, 12 of 24v. Maar het is mij niet helemaal duidelijk of bijvoorbeeld 24v overkill is voor een Ambilight setup. Wat is een handige voltage level?

[CyBeRSPiN]

Niet geprobeerd, maar die Horizon box heeft een SCART uitgang, als daar altijd hetzelfde beeld op komt als met HDMI, dan heb je die splitter niet nodig, maar een simpele scart -> component verloopje van een paar euro.
12 / 24 maakt niet uit voor korte strips, is met name voor langere strips handiger omdat je dan meer vermogen over dezelfde (dunne) kabeltjes kan jagen.
APA of niet ben ik nog niet uit, heb wel APA maar nog aangesloten als vervanger van mn kapotte WS2801 strip.
Aantal leds per meter kan wel een overweging zijn, had 30 leds / meter en dat was al dikke prima. Met 60 leds/meter kun je een scherper effect krijgen, maar hangt van je smaak af of dat ook mooier is, kan er namelijk ook onrustiger van worden.

[aex351]

CyBeRSPiN schreef op donderdag 08 september 2016 @ 16:07:
Niet geprobeerd, maar die Horizon box heeft een SCART uitgang, als daar altijd hetzelfde beeld op komt als met HDMI, dan heb je die splitter niet nodig, maar een simpele scart -> component verloopje van een paar euro.
12 / 24 maakt niet uit voor korte strips, is met name voor langere strips handiger omdat je dan meer vermogen over dezelfde (dunne) kabeltjes kan jagen.
APA of niet ben ik nog niet uit, heb wel APA maar nog aangesloten als vervanger van mn kapotte WS2801 strip.
Aantal leds per meter kan wel een overweging zijn, had 30 leds / meter en dat was al dikke prima. Met 60 leds/meter kun je een scherper effect krijgen, maar hangt van je smaak af of dat ook mooier is, kan er namelijk ook onrustiger van worden.

Aan de SCART uitgang zat ik ook te denken, maar toen ik later verder me erin verdiepte las ik dat iemand aangaf dat je niet gelijktijdig SCART en HDMI kan gebruiken. Verder wil ik wel dat mijn DIY Ambilight alle inputs kan verwerken.

Met betrekking tot 30 of 60 leds, is het niet mogelijk om met 60 leds, niet alleen daar 30 leds van te gebruiken. Verder zat ik te denken aan RGBW, zodat eventueel wit licht ook mooi weergeven kan worden.
