Schroef je audioapparatuur open! Pics!

[Anoniem: 111211]

simonts schreef op maandag 24 januari 2005 @ 16:24:
Heeft iemand intresse in foto's van een Yamaha AZ1?
[afbeelding]

Specifications
Max power
Main channels : 200W + 200W
Center channel : 200W
Rear Channels : 200W +200W
Rear Center channel : 200W
Front Effect channels: 65W+65W
Afmetingen (B x H x D): 435 x 211 x 471 mm
Gewicht: 28 kg

[afbeelding]
Zo als je ziet is het weer aansluiten van dat kreng een hoop werk! En je tilt je er een hernia aan!

toon volledige bericht

Ja ik wel, maar je mag geen dingen te koop zetten op dit forum
Je mag wel linken naar een aanbod
_{forget it}

Ja natuurlijk!!

[ Voor 6% gewijzigd door Anoniem: 111211 op 24-01-2005 16:48 ]

[dennismaus]

Anoniem: 111211 schreef op maandag 24 januari 2005 @ 16:26:
[...]

Ja ik wel, maar je mag geen dingen te koop zetten op dit forum
Je mag wel linken naar een aanbod

Maar waar zegt ie dan dat ie te koop is als ik vragen mag???

[Boekster]

Ach, het ziet er ook niet uit alsof hij opengeschroefd is .

[Anoniem: 111211]

dennismaus schreef op maandag 24 januari 2005 @ 16:45:
[...]


Maar waar zegt ie dan dat ie te koop is als ik vragen mag???

O shit sorry

erg fout gelezen.. ik dacht dattie zei heeft iemand interesse in een Yamaha AZ1...

Excuses.. enne, ik zal me post ff editten

[TB]

Daar wil ik wel foto's van!!

[Anoniem: 111211]

Deze site kwam ik bij toeval tegen..

het is een geopende Harman/Kardon AVR130

[bartvl]

En hier staan pics van de mijne (niet die bij mij op mijn kamer staat, maar het model wat ik dus heb, snappie?)
Yamaha RX-V440RDS (zie middenin tot onderaan, misschien is het artikel zelf ook wel leuk, mits je het kan vertalen )
Specs:

High power 6-channel discrete amplifier configuration (110W x 6 DIN)
High Current Amplification
Easy setup and operation
Compatibility with latest movie sound formats including Dolby Digital EX, Dolby Pro Logic II, DTS-ES Discrete 6.1, and DTS Neo:6
Powerful 32-bit Yamaha LSI (YSS-938) for CINEMA DSP processing
24 surround programmes (44 variations) with SILENT CINEMA and Night Listening mode
Video conversion
Front panel Video Aux input terminals
Speaker A, B, or A+B selection
2 component video inputs and 1 HDTV compatible component video monitor out
Preset remote control unit

Komt neer op 65W maal 6 van 20 tot 20000 hz, bij 0,06% vervorming bij 8 ohm

[dreeke]

Is dit beestje:

[simonts]

Foto's komen er aan van de Yamaha AZ1 maar natuurlijk moest het mainbaord van mijn file/web servertje (thuis) er uit knallen, Ik ben dus even mijn hosting ruimte kwijt.

Komt snel in orde....

[Dr Pro]

...\o/ yay
.....|
..../ \

volgens mij zit die nokkie vol.

offtopic:
hmm poppetje lukt beter op MSN

[ Voor 16% gewijzigd door Dr Pro op 25-01-2005 11:32 ]

[raphidae]

Als er interesse is en ik tijd heb deze week wil ik nog wel wat dingen opendraaien:

Behringer ultra-curve pro 8024 DSP
LEM digital DX 24 DSP
Dateq LPM 7.3 mixer
Denon 2100F dual CD-speler

[Sgrovert]

Ja check,
draai maar open

[Dr Pro]

dat soort dingen moet je niet vragen er is altijd wel interesse

[MidiMaze]

Goed, tijd voor een Sony versterker, een TA-5650 V-Fet in orginele staat uit +/- 1970
Hij staat ook al in het vintage topic,




nog eentje dan



Marantz CD-50 voor de grote upgrade, zodra die klaar is zal ik nieuwe foto's posten




Mijn oude omgebouwde TA-4650 ook uit +/- 1970




meer foto's en info op
http://midiserver.student...apparatuur/apparatuur.htm

[ Voor 39% gewijzigd door MidiMaze op 25-01-2005 19:58 . Reden: meer plaatjes :) ]

[Menesis]

Wie raad wat het is?
(het 'moederbord' staat op deze afbeelding wel in een verkeerde hoek, vergeleken met als 'het' in elkaar zit)

[wibblemoo]

minidisk speler.

[The Eagle]

wibblemoo schreef op dinsdag 25 januari 2005 @ 20:29:
minidisk speler.

^^^ Met stom Ook lekker handig als je je pic MD_uitelkaar.jpg noemt

[Menesis]

The_Eagle schreef op dinsdag 25 januari 2005 @ 20:39:
[...]


^^^ Met stom Ook lekker handig als je je pic MD_uitelkaar.jpg noemt

Je moet ook niet kijken hoe die heet
De Mz-R30 uitelkaar. Maar ik geloof dat het niet helemaal hier thuishoort met al die versterkers? Binnenkort ga ik misschien m'n Mz-N10 nog uitelkaar halen

[Boekster]

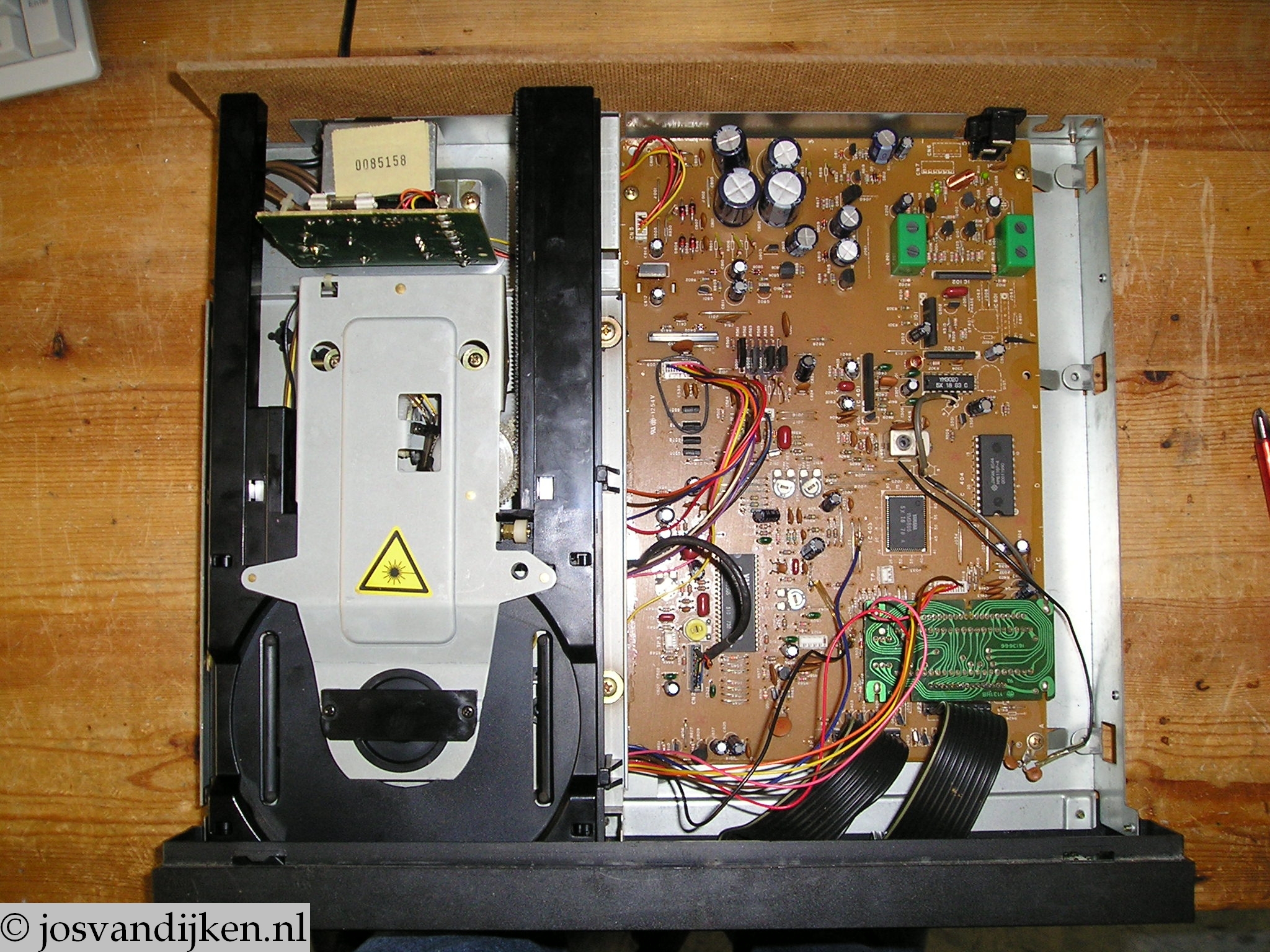

Vandaag nog een Naim CD5 uit elkaar gehad . Helaas geen eigen foto's. Wel deze gevonden:



Links de CD5, rechts de Nait5 (die ik zelf ook heb).

De CD-speler heeft ook twee grote elco's van beide 10.000 μF.

Overigens moest de speler open omdat hij af en toe een beetje op tilt sloeg. Ook gaf hij een ongebruikelijk tikje, wat tewijten was aan de kabel van loopwerk naar PCB (de gebogen kabel dus). Deze raakte bij het sluitende schoef die het magneetje aande bodem bevestigt, wat een klein tikje van het verschpringen tot gevolg had. Niet ernstig, wel vervelend . Was verholpen na de flatcable een beetje te buigen. Andere probleem niet opgelost, maar na het sluiten van de speler deed deze het weer prima. Ik heb de fout dus niet meegemaakt, maar de expert wel. Geen idee waarom ie het daarna (met een zelfde CD die eerst dus wel gek deed, toen ik hem speelde niet).

[melcon]

Laten we even verder gaan met raad wat het is...


http://alphametric.wkm.nl/mj/IMG_5190.jpg

Wat is dit voor iets....

[hilbren]

15000uF dat zal vast voor een verstereker zijn, maar het zou zomaar een cdspeler kunnen zijn

[Trasos]

Ehm, een harman/kardon 3480?

[melcon]

Gefeliciteerd, u gaat door voor de koelkast


http://alphametric.wkm.nl/mj/IMG_5191.JPG

Om de koelkast te winnen maken we het wat moeilijker...

wat is dit voor wazig apparaat?


http://alphametric.wkm.nl/mj/IMG_5192.JPG

[Sgrovert]

hilbren schreef op woensdag 26 januari 2005 @ 11:16:
15000uF dat zal vast voor een verstereker zijn, maar het zou zomaar een cdspeler kunnen zijn

Denk ook dat het een versterker is. De 63 v op de condensator laat me daaraan denken, en de zwarte rechthoekjes (weet even niet hoe die dingen heten) die rechtop tegen de aluminium plaat aangezet zijn laten meserk an een versterker denken. (ze zijn op het plaatjes linksboven de condensator te vinden).

Edit: Spuit 11

[JeroenT]

melcon schreef op woensdag 26 januari 2005 @ 14:48:
Om de koelkast te winnen maken we het wat moeilijker...

wat is dit voor wazig apparaat?

[afbeelding]
http://alphametric.wkm.nl/mj/IMG_5192.JPG

Een tuner + amp?

[Anoniem: 50944]

Hé dit is geen HK hè? Raadspelletjes doe je daar maar, hoe leuk ze ook zijn.

[ Voor 3% gewijzigd door Anoniem: 50944 op 26-01-2005 15:18 ]

[Trasos]

Anoniem: 50944 schreef op woensdag 26 januari 2005 @ 15:18:
Hé dit is geen HK hè? Raadspelletjes doe je daar maar, hoe leuk ze ook zijn.

Het was wel HK, namelijk harman/kardon...

[melcon]

hehe, jullie hebben allebei een punt

[bobo1on1]

Dit is mijn subwoofer versterker met motional feedback in aanbouw

Ik moet nogsteeds een paar transistoren halen.

[ Voor 15% gewijzigd door bobo1on1 op 27-01-2005 19:11 ]

[Anoniem: 91634]

Motional feedback. Het zelfde als MFB techniek van Philips ? Hoe doe je dat, heb je een speciaale woofer ? Ik zou graag het scheme van het ontwerp wille zien als dat kan.

[ Voor 80% gewijzigd door Anoniem: 91634 op 27-01-2005 19:58 ]

[bobo1on1]

Kijk maar op http://www.mfbfreaks.nl/ , bij zelfbouw staat een artikel uit een oude elektuur, het schema daarvan heb ik gebruikt.

[mentalmadnizz]

Zei iemand MFB?
hier een picje van een Philips 22RH44. (moet ze nog opknappen, heb ze net een paar dagen)

[Ray]

wou wat een super gaaf topic !! hier onder een pic van mun bescheiden ampje



zo ff resize gedaan, in het echt is hij 65 x 45 x 25 en weegt 88 kilo de travo is er eentje van 5 kva (edit thx to Barry)

[ Voor 38% gewijzigd door Ray op 30-06-2005 21:24 ]

[Barry|IA]

5kva bedoel je.

[JeroenT]

StuiTeR schreef op vrijdag 28 januari 2005 @ 15:53:
wou wat een super gaaf topic !! hier onder een pic van mun bescheiden ampje

[afbeelding]

zo ff resize gedaan, in het echt is hij 65 x 45 x 25 en weegt 88 kilo de travo is er eentje van 5000 kva

Wtf Krell KSA300 ? Wat een monster

[ Voor 3% gewijzigd door JeroenT op 28-01-2005 20:30 ]

[snameroc]

leuk hoor 5kva uit een wandcontactdoos waar maximaal 3,5 kva uitkomt eerst nadenken en dan geloven.

[Anoniem: 114270]

snameroc schreef op zaterdag 29 januari 2005 @ 15:52:
leuk hoor 5kva uit een wandcontactdoos waar maximaal 3,5 kva uitkomt eerst nadenken en dan geloven.

smart thinking

[zimbab]

Sommige versterkers hebben een dubbele netaansluiting en bij sommige wordt ook een 20 ampèregroep aanbevolen. Sja.....je moet er wat voor over hebben.

[Anoniem: 91634]

Dan moet er ook een andere stekker op, omdat die strandaart stekkers maximaal maar tot 3,5 kva gaan. Twee sterkkers lijkt me geen goed idee, wanee je de ene verkeerd om aansluit heb je kortsluiting.

[zimbab]

Dit gaat over de ML No. 33:

The #33 is capable of continuous power output of 2400 watts into a 1 ohm load if provided with an adequate high voltage, high current AC power source (under ordinary musical conditions, which do not require such enormous power on a continuous basis, the #33 will function properly with ordinary household AC lines).

As stated above, even the larger #33 will perform properly with ordinary household wiring. Still, we expect that some music lovers who invest in these Reference amplifiers may want to provide special high powered AC lines (at least 400 volts @ 15 amps) so the amplifiers can develop their full continuous output power capability regardless of how demanding the loudspeaker load may be.

Voor de rest weet ik het fijne er ook niet van.

[Ray]

snameroc schreef op zaterdag 29 januari 2005 @ 15:52:
leuk hoor 5kva uit een wandcontactdoos waar maximaal 3,5 kva uitkomt eerst nadenken en dan geloven.

hoezo, nooit gehoord van een seperate 20 amp lijn voor je amp ? okz dan haal je nog maar 20 x 220 = 4,4 kva maar gezien de tollerantie van de zekering (traag, oude smeltzekering, geen schakelmodule) loopt die probleemloos door naar 5 kva. bovendien zit hij in zijn eentje op een aparte fase die op zijn beurt weer is afgezekerd met 35 amp. Oja ook geen probleem met een aardlek beveiliging want die zit er niet tussen. Deze groep heeft een eigen geslagen aarde op 0,5 Ohm

[Ray]

Anoniem: 91634 schreef op zaterdag 29 januari 2005 @ 16:53:
Dan moet er ook een andere stekker op, omdat die strandaart stekkers maximaal maar tot 3,5 kva gaan. Twee sterkkers lijkt me geen goed idee, wanee je de ene verkeerd om aansluit heb je kortsluiting.

bij deze versterker is het zo dat er normaal een 20 amp connector opzit, alleen gezien de europese regelgeving mag dit niet. Ik ken overigens meerdere versterkers die 2 net aansluitingen hebben, denk aan de classe Omega. enne net spanning heeft geen plus en min dus kortsluiting krijg je niet. De meeste amps zijn trouwens dual mono gebouwd enzo beinvloeden beide circuits elkaar ook niet

[Barry|IA]

StuiTeR schreef op zondag 30 januari 2005 @ 00:05:
[...]


bij deze versterker is het zo dat er normaal een 20 amp connector opzit, alleen gezien de europese regelgeving mag dit niet. Ik ken overigens meerdere versterkers die 2 net aansluitingen hebben, denk aan de classe Omega. enne net spanning heeft geen plus en min dus kortsluiting krijg je niet. De meeste amps zijn trouwens dual mono gebouwd enzo beinvloeden beide circuits elkaar ook niet

Netspanning heeft wél een plus en een min! Het is dan misschien wel wisselspanning, maar wanneer door de ene ader ''+'' stroomt, mag door de andere ader geen ''-'' vloeien. Want dan ontstaat er een kleine fractie van kortsluiting.

Edit:

Enkel wanneer je 2 losse trafo's hebt, krijg je geen kortsluiting omdat alles dan los van mekaar werkt.

[ Voor 11% gewijzigd door Barry|IA op 30-01-2005 03:13 ]

[Anoniem: 62011]

Adcom 555-II.

[Anoniem: 106149]

Hier mijn receiver, JVC RX-504VL


Moest even kijken of er iets stuk was... dat ding geeft na 5 minuten op max spelen alleen nog maar lage tonen
Kan alleen nergens meer de specs vinden.

[Xanthorax]

Yamaha RX-V540RDS

[snameroc]

20 ampere is in nederland verboden als 2 geleider groep en 0,5 ohm bij een 20 ampere zekering is zeker niet ten alle tijden veilig.
Hoe lang en welke diameter hebben de kabels vanaf de wijk trafo tot en met jouw versterker en welke diameter heeft de aardleiding en wat is het isolatie materiaal van alle leidingen.
Ik neem aan dat je de versterker gebruikt op plaatsen waar meerdere mensen samenkomen?
Dan is het verboden om hem aan te sluiten zonder aardlekschakelaar.
Volgens mij moet hij gewoon kunnen functioneren achter een aardlekschakelaar of heeft hij echt brakke isolatie?
Wat betreft die hoge stroom die heb je alleen maar nodig om de trafo gemagnetiseerd te krijgen daar zij ook andere middelen voor dan grote zekeringen.
Als er ooit iets met de installatie gebeurt bijv luidspreker onder stroom kun je jaren brommen want je overtreed de wet waarmee je andere serieus blood steld aan onnodig risico.
Verder meet die stroom maar ees en je zult zien dathij zeker gemiddeld niet boven de 10 ampere komt.
En ja ik weet ook dat je een zekering kunt overbelasten voor lange tijd maar vroeg of laat gaat hij er aan en dat wil je niet in een openbare gelegenheid.
En in de tekst hebben ze het over 1 ohm dan moet je per kanaal 4 4 ohm of 8 8 ohm speakers parralel zetten.
Ik zou graag de gemiddelde opgenomen stroom weten.

Als je hem tussen 2 fase aansluit dus op 400volt dan geloof ik het,en dan vergeten we nog maar even dat opgenome vermogen nog geen afgegeven vermogen is , waar zijn immers al die koellichamen voor?

[ Voor 8% gewijzigd door snameroc op 30-01-2005 17:23 ]

[Ray]

snameroc schreef op zondag 30 januari 2005 @ 17:18:
20 ampere is in nederland verboden als 2 geleider groep en 0,5 ohm bij een 20 ampere zekering is zeker niet ten alle tijden veilig.
Hoe lang en welke diameter hebben de kabels vanaf de wijk trafo tot en met jouw versterker en welke diameter heeft de aardleiding en wat is het isolatie materiaal van alle leidingen.
Ik neem aan dat je de versterker gebruikt op plaatsen waar meerdere mensen samenkomen?
cut

Dan is het verboden om hem aan te sluiten zonder aardlekschakelaar.het,en dan vergeten we nog maar even dat opgenome vermogen nog geen afgegeven vermogen is , waar zijn immers al die koellichamen voor?

Ik heb het geheel aan laten stuiten door een erkend installatie buro. Volgens hun mag je een vaste aarde gebruiken volgens de formule zekering amp / netspanning = minimale weerstand ( x100) ofzo. Afin het kwam er op neer dat ik een 1 ohm vaste aarde moest hebben en die heb ik dus. Pin is geslagen op 36 meter en is van puur koper, de draad naar de meterkast is 6 mm2. Waarom geen aardlek ? die beperkt de dynamische opname van de stroom. Geloof het niet ? gewoon even luisteren dan maar Zelfde geld voor een snelle smeltzekering, Over deze groep hangen 2 kemp sns plug shuntfilters http://www.kempelektroniks.nl/ de kabel is het kemp HPC+ en is 8 meterlang (20 ampere secure volgens kemp) hij komt uit in de kemp powersoure, waarna hij met een andere hpc+ kabel naar de eindversterker gaat. De kabels hebben zowel een rubber als metalen mantel.
Ik woon hier alleen dus een echt openbare ruimte zou ik het niet willen noemen. Ik weet dat bij een kortsluiting de kans dat het goed misgaat groter is. Tja das dan jammer. De Krell zelf heeft een vrij goede beveiliging en is zelf nog een x op 25 amp intern afgezekerd.
Een groot deel van het opgenomen vermogen zet hij inderdaad braaf om in warmte, dat scheelt weer in de stookkosten

[Anoniem: 114270]

En luister je er ook weleens naar?

[melcon]

Anoniem: 114270 schreef op zondag 30 januari 2005 @ 18:54:
En luister je er ook weleens naar?

Hahaha

Ik denk het niet, elke keer 24 uur die condensators opladen duurt ws te lang

[Ray]

ik probeer er toch zeker 3 uur per dag tijd voor te maken, scheelt dat ik alleen mijn katten hoef te verzorgen In het weekend heb ik zelfs nog wat extra luister uurtjes. Ok in de zomer komt er minder van, maar deze tijd van het jaar is vollop luisteren

@malcom, daarom laat ik de hele installatie ook 24/7 aanstaan Krell heeft niet echt een aan / uit namelijk .........

maarre het ging hier eigenlijk toch om pics van open audio spullen ik stel voor dat we daar dan ook mee verder gaan (ik zoek er nog even een paar )

Krell ksp 7b inside



Krell ksa 50s inside



Krell ksa 100s inside



Krell kma 200 inside (wreeeddd) = monoblock

[ Voor 73% gewijzigd door Ray op 30-06-2005 21:22 ]

[zimbab]

Inderdaad....ik ben namelijk wel benieuwd naar je pré en je bron. En was jij niet degene met de Confidence 3 of 5?

[Ray]

zimbab schreef op zondag 30 januari 2005 @ 19:37:
Inderdaad....ik ben namelijk wel benieuwd naar je pré en je bron. En was jij niet degene met de Confidence 3 of 5?

Inderdaad, ik heb de confidence 5 als main speakers. mijn line-up

Krell DT 10 transport > Transparent Reference xlr digital > Krell Reference 64 dac > transparent Ultra Xl xlr > Krell krc-hr Preamp > transparent Ultra xl xlr > Krell ksa 300s > Kimber monocle xl > confidence 5. Alle powercords Kemp hpc+

Ik ben nu aan het sparen voor transparent speakerkabel (ultra xl) en reference powercords.

[zimbab]

Zohoo.....heb je ook een digicam? Of heb je daar dan weer geen geld voor over?
Overzichtsfoto lijkt me wel wat namelijk (en als het hier niet mag dan maar in het HT-topic).

[Ray]

hehe, nou inderdaad. Ik heb nog wel wat 'oude' pix voor je. Daar heb ik nog de ksa 200s. Ach dez 300 steekt alleen wat verder door naar voren

edit. pics weggehaald.

doet het wel even zo, dan krijgen we geen ruzie op het topic hehe. mm ik zie dat op de foto ook de digitale verbinding nog een wadia st/st is. nu dus de transparent en een audioquest st/st op de clocklink

waar draai je zelf eigenlijk mee

[ Voor 12% gewijzigd door Ray op 28-10-2007 00:46 ]

[Barry|IA]

Kolere, jouw set is vet! Ik vraag mij af hoeveel beter dit spul is in vergelijking met NAD / Marantz / Rotel etc.

[Ray]

Barry|IA schreef op zondag 30 januari 2005 @ 21:44:
Kolere, jouw set is vet! Ik vraag mij af hoeveel beter dit spul is in vergelijking met NAD / Marantz / Rotel etc.

Hee Barry, nou het verschil is toch best wel groot. Absoluut niet in verhouding met het prijsverschil maar goed dat is een andere discussie Deze krell set komt echt nog uit de "cost is no object" tijd (begin jaren 90)
Ik heb al eerder gezegd dat ik ruim 15 jaar bezig ben met deze hobby en toch best wel een boel geprobeerd en beluisterd heb. Krell is naar mijn mening echt de absolute top maar je staat soms verbaasd wat je met een "gelukkige combinatie" van andere spullen kan bereiken. Ik bedoel dan bv een marantz cd 11 met een 300 b buizenbakje op een paar leuke monitors...........

of zoals er nu te koop staat op hifi.nl een cd 14 met een pm 90 se ! blijft een super leuke combi

update @ zimbad,

ik ben het helemaal met je eens. Persoonlijk vind ik de nieuwe confidence serie ook maar nix. zoals ik net ook al aangaf ivm krell is het met dynaudio hetzelfde gegaan. De oude confidence 5 was ook een cost no object speaker. Hij is dermate goed dat als je geen aansluitende randapparatuur hebt hij gewoonweg klote klinkt Je moet er echt 300 watt of meer in pompen wil dat ding gaan leven. De nieuwe serie is versterker vriendelijk, alleen gaat het wel te koste van de uiteindelijke kwaliteit (mijn mening)

die scanspeak units zijn trouwens gaaf, vooral die ringradiator. Ken je de ultimo van speakerland ? en nog beter .... de maxima ??

[ Voor 42% gewijzigd door Ray op 30-01-2005 22:39 ]

[zimbab]

StuiTeR schreef op zondag 30 januari 2005 @ 21:35:
hehe, nou inderdaad. Ik heb nog wel wat 'oude' pix voor je. Daar heb ik nog de ksa 200s. Ach dez 300 steekt alleen wat verder door naar voren

http://httpd.chello.nl/~r.tebeest/krell1.jpg

http://httpd.chello.nl/~r.tebeest/krell2.jpg

doet het wel even zo, dan krijgen we geen ruzie op het topic hehe. mm ik zie dat op de foto ook de digitale verbinding nog een wadia st/st is. nu dus de transparent en een audioquest st/st op de clocklink

waar draai je zelf eigenlijk mee

offtopic:
Nice! Ik heb eens de Confidence 3 gehoord, was echt te gek! Ik vind die oude Confidence serie in zijn tijd indrukwekkender dan de huidige serie trouwens.

Ik zelf draai met Duson apparatuur en nog af te maken DIY speakers (Scan Speak Revelators en Vifa ringstralers). Paar maanden geleden had ik nog Audio Physic Tempo 3 speakers.

[Dr Pro]

niemand meer die zijn of haar apparatuur wilt showen??....

ik ben diepdiepdiep teleurgesteld in jullie

als ik nouw eens wist hoe ik foto's moest plaatsen, dan zou ik wel wat pics kunnen plaatsen van een Cambridge A1 (jajaja de zwakste , maar toch klinkt hij zoooo lekker ), van een Sansui AU-X301, wellicht ook nog van een AU-101 (of was het nouw 111 7( ), en heel misschien nog een Citronic, owja, en als dat laatste doorgaat ook nog van een Yamaha.

[zimbab]

Voor het plaatsen van pics zie hier (dit hoor je eigenlijk te weten trouwens): Overzicht van UBB-codes

Moet je alleen nog wel webspace hebben en anders hier neer pleuren: www.imageshack.us

[Anoniem: 24306]

ok dan moe tik ook maar ff : (alles home made uiteraad)





-2X 300W RMS 0,01% THD (uit mijn hoofd)
-1200VA ringkern trafo
-27kg





dit is mijn nieuwe amp; is ooit al een topic over geweest maar het ontwerp is eigenlijk compleet veranderd. ik ga niet alle specs op noemen er komt nog een topic over als alles af is.

-12.2 channels waarvan 8 kanalen een apparte voeding hebben (hi-end)
->3600VA ringkern trafo
- > 1kjoule aan opslag in elco's
- > 70 KG

[Anoniem: 2111]

erg mooi amp, waarvoor ga je hem gebruiken? Is dat voor HT of pro use?

[Anoniem: 24306]

gewoon voor HT; ik heb nog even de specs gezocht:

- 12X 105W RMS 0,1% THD @ 1KHZ (HEXFET)
- 2X 275W RMS 0,1% THD

[Anoniem: 91634]

Actiefe filtering ??
Het ziet er erg mooi uit en ik ga het zeker bijken waneer het af is. Dit laat echt zijn waarom zelfboud de moeite waard is.

[Dr Pro]

Anoniem: 24306 schreef op dinsdag 01 februari 2005 @ 22:17:
gewoon voor HT; ik heb nog even de specs gezocht:

- 12X 105W RMS 0,1% THD @ 1KHZ (HEXFET)
- 2X 275W RMS 0,1% THD

ghehehehe, 12X105W RMS, is dat tegenwoordig 'gewoon' voor HT, want als dat het geval is loop ik wat achter jezus...sick shit menn, ik kijk echt uit naar je topic.

is er eigenlijk een topic over je eerste (stereo) amp, die je hier showed?

offtopic:
@ zimbab, ik hoor het inderdaad al te weten, maar heb eignlijk nooit de moeite genomen om het een keer te proberen...ik schaam mij diep .

om mijn woorden kracht bij te staan, zal ik morgen *een poging wagen* om van het internet geplukte ML foto's te planten

[Dr Pro]

moge het duidelijk zijn dat deze (helaas ) niet van mijn zijn

offtopic:
YAYAY thnx zimbab, voor het helpen van mij voor het plaatsen van images

[ Voor 19% gewijzigd door Dr Pro op 02-02-2005 09:51 ]

[Joz_1986]

Dr Pro schreef op dinsdag 01 februari 2005 @ 19:49:
niemand meer die zijn of haar apparatuur wilt showen??....

Ik heb nog wel meer dingen staan (kenwood tuner, Teleton versterker, cd speler...)
Zal ze binnenkort (lees: volgende week) eens openschroeven...

[@baddon]

Mooi spul hoor ML. Wel net boven mn budget

[@baddon]

Ook minder leuk voor je buidel:


TAG MClaren Five channel amplifier 100x5R

[Anoniem: 8374]

simonts schreef op maandag 24 januari 2005 @ 16:24:
Heeft iemand intresse in foto's van een Yamaha AZ1?
[afbeelding]

Specifications
Max power
Main channels : 200W + 200W
Center channel : 200W
Rear Channels : 200W +200W
Rear Center channel : 200W
Front Effect channels: 65W+65W
Afmetingen (B x H x D): 435 x 211 x 471 mm
Gewicht: 28 kg

[afbeelding]
Zo als je ziet is het weer aansluiten van dat kreng een hoop werk! En je tilt je er een hernia aan!

toon volledige bericht

OT: mail me eens??

[Joz_1986]

De eerste van vandaag: Multitech CD-140 CD speler.
Status: Werkt nog prima (ook met zelf gebrande CD's)












Alles wederom klikbaar voor 280*1536

[ Voor 68% gewijzigd door Joz_1986 op 20-05-2018 19:21 ]

[Joz_1986]

Teleton A-300
Opgenomen vermogen: Max. 80 Watt.
Afgegeven vermogen: Onbekend
Ingangen: DIN (Tape, Tuner, Xtal, Mag)
uitgangen: Luidsprekerplug (2 x front, 2 x rear)
Status: Werkt nog prima. Word dag en nacht gebruikt en gaat bijna nooit uit.



Voorkant en achterkant



Ingagnsselectie en toon/volumeregeling



Ingangen en uitgangen, typeplaatje








Binnenkant

[ Voor 55% gewijzigd door Joz_1986 op 20-05-2018 19:25 ]

[B_FORCE]

Anoniem: 24306 schreef op dinsdag 01 februari 2005 @ 21:32:
ok dan moe tik ook maar ff : (alles home made uiteraad)

[afbeelding]

[afbeelding]

-2X 300W RMS 0,01% THD (uit mijn hoofd)
-1200VA ringkern trafo
-27kg

[afbeelding]

[afbeelding]

dit is mijn nieuwe amp; is ooit al een topic over geweest maar het ontwerp is eigenlijk compleet veranderd. ik ga niet alle specs op noemen er komt nog een topic over als alles af is.

-12.2 channels waarvan 8 kanalen een apparte voeding hebben (hi-end)
->3600VA ringkern trafo
- > 1kjoule aan opslag in elco's
- > 70 KG

toon volledige bericht

f*ckin hell 70kg , lekker hoor , kan je wel 'natte' dromen van krijgen
Heb je ergens ontwerpje ofzo ervan, ben wel benieuwd..... (lama, je site natuurlijk )

(waarom 12.2 kanalen????)

[ Voor 8% gewijzigd door B_FORCE op 11-02-2005 14:16 ]

[bodiug]

Abaddon1 schreef op zaterdag 05 februari 2005 @ 00:23:
Ook minder leuk voor je buidel:
[afbeelding]

TAG MClaren Five channel amplifier 100x5R

Ik weet er alles van.

[Anoniem: 130117]

Ik weet niet of jullie het gezien hebben, maar op marktplaza.nl wordt nu een multi duizend euro kostend 7 kanaals speakersysteem van JM Lab (alleen al de twee frontspeakers kosten volgens audioreview om en nabij de 30,000 US dollar), compleet met 4 rear speakers en 2 subwoofers voor..... 450 euro aangeboden.

Deze mededeling aangezien deze rubriek op atmosferische hoogtes is beland met namen als Krell.

PS: Slaan die advertenties op?.... Vd week een Thorens 160 met doos en manual en dure Stanton voor 25 euro. Soms weten mensen niet wat dingen waard zijn. Vorige week iemand die een zeldzame 1155 Nad pre + de hemel in geprezen 2200 eindtrap (2 x 100 continu) verkocht voor 125 euro... Was binnen het uur weg. Had geen zin om naar de grens te rijden, maar anders... Dat bedrag wordt voor een Nad geint. amp gevraagd/geboden.

[ Voor 40% gewijzigd door Anoniem: 130117 op 12-02-2005 13:29 ]

[Anoniem: 24306]

B_FORCE schreef op vrijdag 11 februari 2005 @ 14:09:
[...]


f*ckin hell 70kg , lekker hoor , kan je wel 'natte' dromen van krijgen
Heb je ergens ontwerpje ofzo ervan, ben wel benieuwd..... (lama, je site natuurlijk )

(waarom 12.2 kanalen????)

waarom 12.2? tjha ik had genoeg ruimte over op me koelplaten en ik kon een stel trafo's goedkoop krijgen.

ps. iemand vroeg me via mail wat dit geintje kost per kanaal; veel heel erg veel(750 - 1500 +-) en niet te vergeten erg veel tijd voor het geld dat zoon project kost kanje een hifi versterker halen. Ik doe dit omdat ik het leuk vind en het fijn vind zelfgebouwde dingen te hebben het werkt altijd!

[Dr Pro]

iemand??? Mijn pics komen asap, eerst van een Cambridge A1 en daarna nog een Sugden A28, en nog HET grote verschil tussen een Yamaha tuner en een Sony ES, ook komen nog pics van een C.E.C. CD-Speler. Maar eerst zal ik morgen (eigenlijk vandaag, maar dan wat later op de dag ) wat plaatjes van die Cambridge plaatsen.

[Anoniem: 132776]

Dr Pro schreef op maandag 21 februari 2005 @ 00:17:
iemand??? Mijn pics komen asap, eerst van een Cambridge A1 en daarna nog een Sugden A28, en nog HET grote verschil tussen een Yamaha tuner en een Sony ES, ook komen nog pics van een C.E.C. CD-Speler. Maar eerst zal ik morgen (eigenlijk vandaag, maar dan wat later op de dag ) wat plaatjes van die Cambridge plaatsen.

Laat maar komen! We wacht'n in spanning...

[PD2JK]

Misschien is een Philips ART 20 ook wel een keer leuk om te doen:

Voor de grondige schoonmaakbeurt:


Binnen: (ietwat overbelicht, het idee is er)

[Dr Pro]

Hier zijn ze dan, van de A1 iig vrijdag ben ik in het bezit van een Sugden, dan mag deze weer terug naar zijn eigenaar, dit is geleende amp





Elco's 4x2200@35 V dit is natuurlijk per kanaal





En het stuurt aan....





mijn ienieminie kleine Gale Gold Monitoren waar zeer lekker geluid uit komt, heb geen klachten lekker mooie lage en diepe bassen, wat ik in het begin zeker niet had verwacht. Units van die speakers zijn van Ocean Sound? kent iemand die, filter met de hulp van Gotters aangepast, elco vervangen met een MKP en spoel vervangen met een Lucht-spoel.

[ Voor 30% gewijzigd door Dr Pro op 22-02-2005 12:18 ]

[FatalError]

[offtopic]
Dr Pro, in welk jaar zit je @ TI?
Ik het 2e, misschien kennen wij elkaar wel

[Dr Pro]

zit in de eerste Ti103 wel te verstaan....

[Tele]

Iemand is zo vriendelijk geweest om pics te maken van een Pioneer VSX-1014s, welke ik ook heb

[ Voor 15% gewijzigd door Tele op 25-02-2005 17:34 ]

[TB]

Foto's van een technics SU-VX500 (Class AA)
2 x 80 watt. Een erg fijne versterker vind ik, voor weinig op de kop kunnen tikken

[Xanax959]

Tb, kom je wel eens bij depotverkoop ?

[TB]

Nee! dat zit ook in groningen nietwaar? Valt daar wel eens wat leuks te halen?

[mentalmadnizz]

Denon DCD-1015 CD speler, 20 euro bij de kringloopwinkel



Inside: (lekker schoon he?)


En nog een closeupje van de hoofdprint, met rechts de Burr-Brown PCM-61P DAC



Voor de liefhebbers: er stond nog een Sony CDP 101 en een CDP 102 naast!

[ Voor 9% gewijzigd door mentalmadnizz op 18-04-2005 22:41 ]

[Dr Pro]

heeft iemand toevallig pics van een Sugden A28 MK II??

zodra mijn cam het doet post ik de mijne, volgens mij is deze niet zo perfect meer (4 verschillende eindtrappen...gekocht voor 100 euro incl Celestion Ditton 15 XR, Sony 444ES tuner, Philips cd speler, Celestion Prologic processor, dus ik mocht niet klagen )

iemand pics??

[TB]

Kijk eens wat voor leuks ik hier heb Een siemens RE-666 eindversterker! Echt degelijk gebouwd, geschatte vermogen 2 x 50 watt
is overigens te koop

[Sunrise]

Mijn joekel, 1 kapje eraf vond ik wel genoeg.

[raphidae]

Nog een paar foto's van mij:

LEM DX-24:

The DX 24 is a digital loudspeaker processor able to provide, thanks to his sophisticated algorithms, all the control functions needed by professional multi-amplification systems:
- up to 48db/oct. Bessel, Butterworth and Linkwitz/Riley crossover filters;
- five parametric EQs for each input and each output;
- delay lines up to 600ms for each input and up to 200ms for each output;
- polarity reverse and phase adjustment on each output, for a total of 360ø operating range;
- digital limiter for each input and output.

The DX 24 can be configured as 2-WAY STEREO crossover, 3 or 4-WAY MONO crossover or DISTRIBUTION MIXER with up to 4 outputs. FACTORY PRESETS include GENERAL PURPOSE configurations for the use with different kind of systems and dedicated configurations for the use with LEM speaker systems. 32 USERPRESETS are also available for storing personal setups. The user interface features a 2x16 LCD and a convenient DIAL for the parameter setting .The PRESET , DELAY, EDIT and UTILITY menus allow easy access to the different functions, while LED VU-METERS provide a detailed visualization of each input or output signal. In addition, the DX24 offers a complete MIDI interface for the remote control of the unit.

[plaatjes zijn weg :(]

Denon DN-2100F hoofdunit:

[plaatjes zijn weg :(]

[ Voor 11% gewijzigd door raphidae op 23-07-2011 01:33 ]

[ranzige pad]

nog maar een bijdrage van wat nude pictures:-)

Rotel rb991 modified


Rotel RB991 elco's


Rotel RB991 topview met WBT terminals


Rotel RB990 ringkern trafo



Rotel RCD990


Rotel RCD990 DAC's


RCD990 transport, CDM9 Pro


RCD990 topview



Yamakawa 712 of 714 dvd speler, was destijd een van de weinigen met mp3 ondersteuning



Van de bovenstaande onderdelen zijn meer plaatjes beschikbaar, klik op het linkje in mijn signature

[ Voor 149% gewijzigd door ranzige pad op 30-06-2005 16:45 ]

[Menesis]

Telt kleine apparatuur ook mee?

[Abbadon]

KICK!

Aangezien de garantie onderhand al verlopen is en er nogal wat stof op de receiver lag was ik benieuwd hoe stoffig het binnenin was (en ook hoe het er uit ziet): ik heb wel wat moeten blazen. Gelijk pics gemaakt van de open Denon AVR-3805:






Solide aluminium heatsink, die in m'n vorige receiver (staat ook nog ergens in dit topic) was van dat dunne plaatmetaal. Houdt passief 7 maal 120W (8Ω) de hoofd koel.

Voeding met twee maal 15.000µF elco's, in de praktijk meer dan genoeg voor mijn speakers.

[Barry|IA]

Net als bij je vorige JVC receiver, wéér geen stofje te bekennen!

[TB]

Er bestaat ook een site met allerlei opengewerkte audio-apparatuur. Wie weet deze site??

[Boudewijn]

zoooo lekkere schop.

ik heb hier ook wel wat spul liggen (arcam, DIY, Rotel, NAD) zal eens wat pics maken...

[Barry|IA]

TB schreef op dinsdag 09 oktober 2007 @ 00:14:
Er bestaat ook een site met allerlei opengewerkte audio-apparatuur. Wie weet deze site??

www.audiofreaks.nl , daar is veel te vinden

[mac1987]

Hier de binnenkant van een Marantz SR-8001 receiver met een nieuwprijs van 1800 euro. Is nog steeds te koop maar wordt binnenkort vervangen door de SR-8002. De foto's zijn gemaakt door een Duitse hifi-site dus hoefde ik hem zelf niet open te schroeven . Elco's zijn tweemaal Elna for Audio LHO Series 18.000µF 71v.



Wat ik zelf erg mooi vind en graag nog een keer zou kopen als ik de loterij win is deze :



Een Denon POA-A1HD eindversterker van 7000 euro en 10x150 watt bij 8 Ohm en 10x300 watt bij 4 Ohm of 5x500 watt ge-bi-amped (schrijf je dat zo ?) bij 4 Ohm. Weegt 64 kg
Als je dan nog zeurt dat je vermogen inzakt bij surround...

Had nog foto's van mijn oude Denon PMA-737 stereo versterker maar ben die even kwijt. Als ik ze vind zal ik ze posten. Zaten in ieder geval een ringkerntrafo en tweemaal 8700µF elco's in.

[ Voor 47% gewijzigd door mac1987 op 20-01-2010 01:37 ]

[mac1987]

Een beetje laat, maar zoals beloofd:
Denon PMA-737 versterker van ruim 20 jaar oud:


De elco's :


De voeding (best een zware jongen nog voor het vermogen van de versterker):


Printplaat van een Canton subwoofer die bij een Canton CD1 speakerset zat (is kapot trouwens):


Leuk feitje: de PMA-737 dient nu als vervanger van de kapotte versterker in de Canton subwoofer Er steekt nu een speakerdraad uit de zijkant van het achterpaneel van de sub. De sub-output van de receiver loopt nu naar een line-in op de PMA-737

[ Voor 83% gewijzigd door mac1987 op 03-01-2008 18:25 ]
