[CiP] i-spider

[Nox]

rofl naar italie t is daar de godganse dag bloedheet als je het een beetje tegenzit. dan kan je iig wel bewijzen dat je WC het goed doet. (ookal heb je geen proc)

maar regelt CM enzo dat allemaal voor jou ? of moet je zelf erheen geen en zelf even een flink bedrag voor hotel, eten, brandstof e.d. ophoesten (als ik vragen mag)

[Wouzziej]

denk dat als ferry dat zelf op moet hoesten dat hij niet mee zou gaan of zichzelf ijn die kast zou proppen int vliegtuig

[Nox]

ja weet ik het wat kost zon vlucht zelf nou ? iets van pak em beet 125 eur voor een normale vlucht. (met spaghettie )

en tja misschien heeft hij het er wel voor over. ik zou het bijzonder vinden als ik daarvoor werd gevraagd, maar ik zou het niet zelf op kunnen hoesten of wel kunnen maar met moeite (ben 16) wie weet is ferry misschien 25 ofzo en kan hij het wel

[_ferry_]

Nee, ik zal zelf niet meegaan. Het is ook nog niet 100% zeker hoor, maar het was een voorstel van CM IDD, ik zal hem dan wel in moeten pakken en hopen dat ze hem goed behandelen

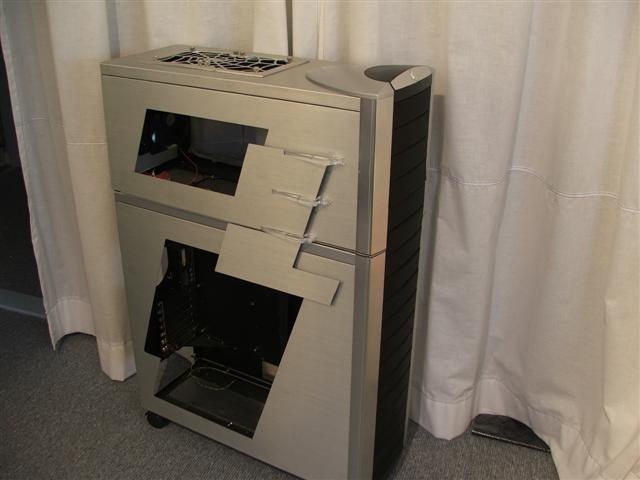

Hij zal er, buiten de zijpanelen om, ook niet heel veel anders uitzien dan op de pcX. Ik kan dan geneens mee, want de 16e wordt ik 19 jaar (heeft noksiejus ook meteen antwoord op zijn vraag ) en de maandag erna 2 toetsen.

[_ferry_]

Zo, even een update, had de foto's al begin van de avond gemaakt, maar ik was dus vandaag jarig, dus nu pas tijd om de update te posten.

Ik ben bezig geweest met UV blauw plexi, zijpanelen en de PSU. De werkzaamheden daaraan zijn nog in volle gang, maar ik wilde toch graag even een tussentijdse update doen:


De rechterzijde gemonteerd.


En zo doet men dat Ik heb dus boutjes aan de achterzijde gelijmd, met daarop moertjes om zo de juiste afstand tussen kast en paneel te kunnen stellen.


Punt 2 was dat de boutjes net tegen de rand aan de binnenzijde komen. Daar heb ik dus her en der wat stukjes uit moeten slijpen. Achteraf had ik natuurlijk gewoon de boutjes wat hoger moeten lijmen, maarjah toen had ik er niet bij stil gestaan dat er nog een stuk kast achter zit


Nieuwe spullen aangekomen
- ac ryan UV blauw 8mm plexi
- ac ryan transparant 5mm plexi
- ac ryan meshx, als 1 van de eerste in NL schijnt
- goodies


Meteen aan het afplakken en aftekenen geslagen



Met na het zagen/vijlen dit als resultaat.



En na een korte polijst actie glimmen ze als premod



Ook deze niet vergeten op deze manier ga ik dus de atx kabel gebruiken, dat blauwe draad heb ik op de pcX gekocht. Gaat nog leuk worden als ik de ATX connector weer ga aansluiten
De plexi blokjes moet ik uiteraard nog afwerken, ze zijn nog niet op de juiste maat en niet gepolijst. De gaatjes zitten niet perfect op rij, maar het blijft handwerk, en vergeet niet dat het gaatjes van 2,5mm zijn, dus de afwijking is hooguit 0,1mm ofzo




Het resultaat van de plexi hoekjes, voordeel is dat ze de gelijmde boutjes aardig ontlasten. En ook nog eens erg strak staan. Vooral bij wat UV licht.

[Yoram]

WTF!! dit ziet er echt mooi uit man, dit is nou echt mijn type casemod. Ga zo door

[Jellabie]

netjes, erg mooi, keep up the good job buddy

[un1ty]

nice man, lekker strak dat uv plexi... kom ik aan met mijn nickname freesmod xD

[waterkoud]

Mooi Ferry Mijn MeshX is onderweg, dat spul was me ook opgevallen.

[_l_Arjan_l_]

Zier er mooi uit! Heb je ook een foto van die UV blauwe plexi hoekjes onder UV licht?

[M3rcury]

wow die voeding is echt meesterlijk

[brinkdinges]

Heel mooi en inventief, zowel de hoekjes als de atx kabel

[DexterBelgium]

Fantastisch mooi, vooral de oplossing voor de ATX-kabel ziet er mij schi-tte-rend uit. Het is vlgs mij niet makkelijk om origineel te blijven in de modding wereld, maar deze mod slaagt daar fantastisch in.

_Ferry_, ge zijt een inspiratie voor ons allen! (en ook wel geen klein beetje intimiderend, maarja )

[Verwijderd]

Dat ziet er egt fantastisch uit *bookmarked*

[_ferry_]

Bedankt allemaal

Zier er mooi uit! Heb je ook een foto van die UV blauwe plexi hoekjes onder UV licht?

Ik neem aan dat je bedoeld wanneer ze op de kast geschroefd zitten. Nee helaas. Maar ik zal er even een foto van maken als ik weer thuis ben, of even wachten tot ik de leds er achter heb gemonteerd

Mooi Ferry Mijn MeshX is onderweg, dat spul was me ook opgevallen.

Ik zag dat spul staan op de ac ryan site, meteen gemaild, komt ook leuk uit dat de stacker standaard ook veel van dat mesh heeft Ik ga het overigens gebruiken om de radiators/fan's mee af te dekken. En als ik er eenmaal mee bezig ben zal ik er vast nog wel meer toepassingen voor vinden

[Verwijderd]

Hoe je die ATX hebt gemod is gewoon

[Nox]

zie je nu niet die schroefjes er doorheen ? (bij die hoekjes UV plexi)

[Pieth]

Christ... hoe mensen toch origineel kunnen blijven bij het modden...

Nice dude...

[brinkdinges]

Wat heb trouwens ontzettend handige papiertape. Zo breed Dat scheelt echt flink veel werk bij het afplakken

[_l_Arjan_l_]

Dat dikke afplaktape is gewoon bij elke doe het zelf zaak te kopen

[Verwijderd]

Die ATX is idd érg mooi gedaan

[waterkoud]

Dat idee voor die kabels heb je zeker van Captain Slug. Pfffff dat is me een pokkewerk om te doen. Ik vind cable sleeving al iets verschrikkelijks om te doen. Resultaat mag er wel wezen. Oogt heel mooi.

[brinkdinges]

-l-Arjan-l- schreef op vrijdag 17 juni 2005 @ 17:12:
Dat dikke afplaktape is gewoon bij elke doe het zelf zaak te kopen

Oh ok, tnx Dat spul heb ik binnenkort echt nodig (eerste mod is zo goed als af, tweede zit alweer in mn hoofd ).

[Jelte,89]

offtopic:
Mijn eerste post

Allereers mijn complimenten voor je cm + je originele ideeën. Dikke 10 daarvoor.
Ook hoe je het aanpakt qua tijd. En 'genadeloze perfectie'.
Ik hoop dat je je case onbeschadigd weer terug krijgt uit italië.

Krijg je er geen borg voor ?

[_ferry_]

Welkom

Hij is niet naar italie toe gegaan, ik moest dan een kist maken, en IDD de kans dat er wat kapot ging (zo stevig zaten die zijplaten nog niet). Ik sleutel er liever dan nog even aan verder totdat hij echt af is. Er zal zich hopelijk nog wel een x zo'n kans voordoen

waterkoud schreef op vrijdag 17 juni 2005 @ 21:12:
Dat idee voor die kabels heb je zeker van Captain Slug. Pfffff dat is me een pokkewerk om te doen. Ik vind cable sleeving al iets verschrikkelijks om te doen. Resultaat mag er wel wezen. Oogt heel mooi.

Ik heb even gezocht naar mod's van hem, zag er niet zoiets bij staan, er staat me wel iets bij van ieman die zijn molexen had voorzien van plexi plaatjes. Best kans dat hij dat dan was

[ Voor 48% gewijzigd door _ferry_ op 20-06-2005 09:44 ]

[waterkoud]

Ik heb daar een link van in mijn speciale MOD map onder favorieten staan, daar heb ik alle links naar dingen die ik misschien ooit in een mod wil gebruiken. Verder niet zo belangrijk.
Hoe is dat MeshX spul? Is het makkelijk te bewerken? Enig idee of de diameter van de gaatjes en de afstand van de gaatjes onderling een beetje lijkt op het gaatjespatroon in de Lian Li PC-V2000?

[Verwijderd]

_Ferry_

echt waar petje af. Je komt in het segment van AP versteeg tevallen (ik bedoel dus kwa creatief). Totaal eigen bedachte casemod. Niet afgekeken of weer een standaard LianLi ala versteeg. Nee echt... diep respect voor jou !

[ Voor 7% gewijzigd door Verwijderd op 20-06-2005 11:14 ]

[HobbeS]

Heel veel originele, erg mooie ideeen!! Super!

[Jack]

_ferry_ schreef op maandag 20 juni 2005 @ 09:42:
Ik heb even gezocht naar mod's van hem, zag er niet zoiets bij staan, er staat me wel iets bij van ieman die zijn molexen had voorzien van plexi plaatjes. Best kans dat hij dat dan was

clicky

een erg mooi idee

[ Voor 9% gewijzigd door Jack op 20-06-2005 17:27 ]

[Lefty_38]

Ziet er goed uit Ferry!! ik hou deze mod in de gaten ookal is dat een beetje laat

[basprofessional]

Bij welke winkel heb je dat uv blauwe plexiglas gekocht, heel veel winkels hebben ze of niet op vooraad, hebben een conflict met ac-ryan of leveren geen plexi platen van ac-ryan

[sapphire]

www.tweakend.nl
www.atro.nl
www.coolcase.nl

[_ferry_]

Dat van mij komt direct bij ac ryan vandaan. Maar bij boven genoemde zaken is het IDD ook te koop voor zover ik weet Maar 8mm UV blauw heb ik zelf nergens gezien

Be nu trouwens weer lekker aan het modden geslagen, vakantie is begonnen en weer vrijgezel, dus weer een hoop tijd

[mydogisgone]

_ferry_ schreef op woensdag 29 juni 2005 @ 14:50:
Dat van mij komt direct bij ac ryan vandaan. Maar bij boven genoemde zaken is het IDD ook te koop voor zover ik weet Maar 8mm UV blauw heb ik zelf nergens gezien

Be nu trouwens weer lekker aan het modden geslagen, vakantie is begonnen en weer vrijgezel, dus weer een hoop tijd

offtopic:
nu AL vrijgezel?!

damn dat doe je snel

[_ferry_]

update


Afgelopen dagen dus lekker kunnen modden, even de spullen naar buiten slepen (al sleep ik ie kast niet zo makkelijk de trap af heb ik al gemerkt) en dan lekker in het zonnetje prutsen.

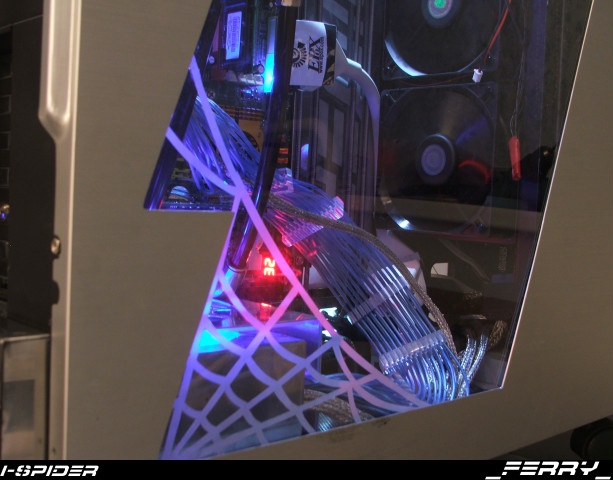

De ATX kabel had ik al een tijdje terug gedaan, maar dat von ik er weinig foto voor een hele update, dus eerst verder gewerkt:


De kabel, ik hoop dat alle kabeltjes goed terug zitten, heb het IIG goed gecheckt.

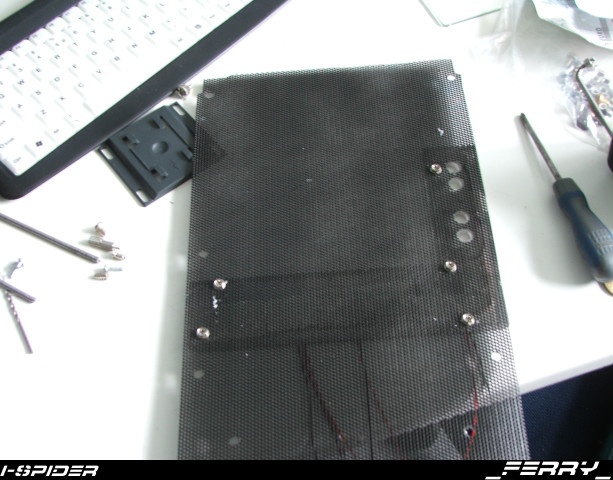

Eindelijk gewerkt met de meshX panels van a.c. Ryan, lekker spul, de lak was beter dan ik had verwacht (die moest er vanaf omdat ik ze ga polijsten.). En ook makkelijk met de hand te buigen.
Waar het voor is zien jullie de volgende keer, ben er vergeten een foto van te maken, en ga het ook niet verklappen


Het kartonnen achterkantje vervangen door alu.

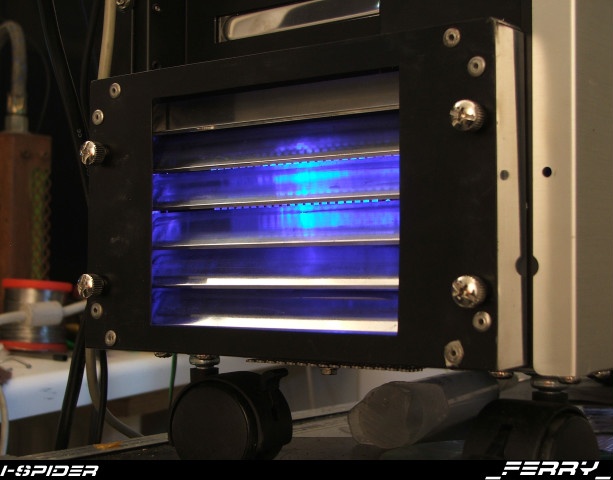

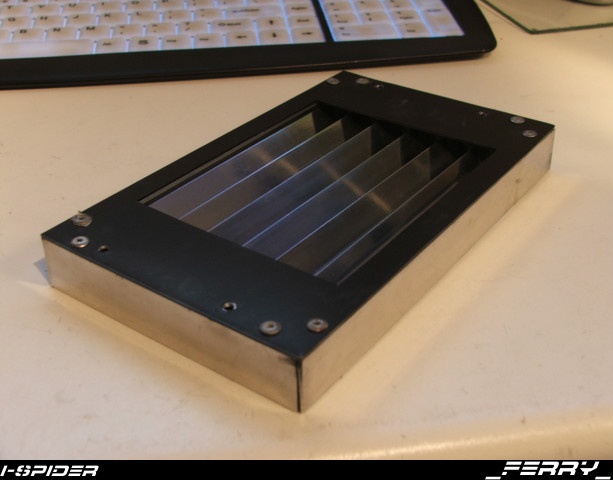

Hiermee ben ik vandaag bezig geweest. Nee, het is niet doorschijnend, maar mijn vingers reflecteren in het alu, waardoor het net is of je er dooheen kijkt.




Deze grill was eigenlijk bedoeld als experiment, daarom heb ik hem ook niet gepolijst voordat ik hem in elkaar ging zetten, dat is daardoor ook niet echt geslaagd, omat je niet in de hoeken kunt komen. Ik kijk het even aan, als het opvalt (ik vrees van wel) maak ik een nieuwe. Het vooreel is dat je nauwelijks luchtweerstand hebt, maar je niet meer ziet wat erachter zit. Okal zit het aan de achterzijde van de PC, ik hoef die radiator + PSU's niet zonodig te zien Vooral als er een beetje licht achter schijnt zal het vast erg mooi worden.

Even voor de duidelijkheid: ervoor komt nog weer een zwart alu plaatje welke de randen van de grill afdekt.

Deze is trouwens 11 cm hoog,om de 1,5cm zit een schutje welke van 20mm brede alu strook is gemaakt.
Ik moet er dus sowieso nog 1 maken voor de achterste radiator+ PSU samen, die is 35cm. En het is een saai/ tijdrovend klusje, die schutjes uitzagen, puntje eraan vijlen, door de zijstrook steken/slaan en daarna vastklinken. Maarjah, volgende week op vakantie, dan gaat de kast+ diverse gereedschappen/materialen mee, ik moet toch wat te doen hebben

[ Voor 3% gewijzigd door _ferry_ op 29-06-2005 21:10 ]

[Nox]

[Atmoz]

Heel erg vet wat je allemaal maakt
Echt orginele en mooie ideeën!!
En met een geodriehoek zet je alles (tijdelijk) op zijn plaats

Ik wacht met smart (of was het nu smacht?) op de komende foto's...

[MasterMike]

Damn erg vet gedaan!!

[Verwijderd]

prachtige case om zelf ook ideeen op te doen!

[Verwijderd]

Geniaaaaaaal echt mooi gedaan man

[DP Kunst]

sjit, dat idee had ik dus net ook van die fangril
k zat er eventueel nog aan te denken om ze beweegbaar te maken als een soort lamellen, als je pc uitstaat zijn die dingen dicht en zodra die aangaat draaien ze open..

[_ferry_]

Kan gebeuren Ik zat eerst lang te stoeien met de manier waarop ik ze zou monteren:

- op m3 draadeind allemaal busjes schuiven die op 45 graden waren afgezaagd. Was teveel werk, enkele 100én busjes zagen, en als je een beetje scheef gaat zie je het direct.
- lijmen, niet sterk genoeg.
- gleufjes frezen, en ze daar in klemmen, niet precies, hoe maak ik vierkante gleufjes

Toen ging ik dus naar me pa, die heeft altijd idee'en als ik er niet meer uit kom. En die gaf toen het idee om er een puntje aan te vijlen, gaatje te boren, erdoor te steken en vervolgens plat slaan met de hamer. Muurvast Al kost het wel wat moeite om ze allemaal tussen de 2 stroken aan de zijkant te klemmen en ze vervolgens vast te slaan op de juiste hoek en zonder dat de andere er uit vallen.

[Verwijderd]

_ferry_ schreef op woensdag 29 juni 2005 @ 22:05:
.. En die gaf toen het idee om er een puntje aan te vijlen, gaatje te boren, erdoor te steken en vervolgens plat slaan met de hamer. Muurvast Al kost het wel wat moeite om ze allemaal tussen de 2 stroken aan de zijkant te klemmen en ze vervolgens vast te slaan op de juiste hoek en zonder dat de andere er uit vallen.

Heheh ouderwetse klinknagels ;-) Past meets Future Nice ;-)

[frickY]

_ferry_ schreef op woensdag 29 juni 2005 @ 22:05:
Al kost het wel wat moeite om ze allemaal tussen de 2 stroken aan de zijkant te klemmen en ze vervolgens vast te slaan op de juiste hoek en zonder dat de andere er uit vallen.

Wacht maar tot je een Ikea lattenbodem in elkaar moet zetten

Weer een erg nette update! Je ATX-kabel is orgineel! Veel mooier dan de standaard regenboog!

[_ferry_]

frickY schreef op donderdag 30 juni 2005 @ 09:46:
[...]

Wacht maar tot je een Ikea lattenbodem in elkaar moet zetten

Weer een erg nette update! Je ATX-kabel is orgineel! Veel mooier dan de standaard regenboog!

Whaha, ja ik geloof het meteen, 2 jaar terug nog gedaan. Dat is net zoiets Die zwabberende latten die liever ernaast gaan dan erin Voordeel is dat je die nog erin kunt buigen, die alu stripjes niet

[Extera]

erg mooie mod!
duurde even tot ik heb helemaal had gelezen, maar was de moeite waard.

heb em ook gebookmarked

[Verwijderd]

Ik vind die grill wel cool, alleen jammer dat hij niet zo perfect is. Mischien kan je met een lapje/reepje stof (harig -> pluche? vilt?) icm polijst vloeistof er tussendoor polijsten. Het moet wel sterk genoeg zijn, anders trek je hem misschien in 2en.

_ferry_ schreef op donderdag 30 juni 2005 @ 10:28:
[...]

Whaha, ja ik geloof het meteen, 2 jaar terug nog gedaan. Dat is net zoiets Die zwabberende latten die liever ernaast gaan dan erin Voordeel is dat je die nog erin kunt buigen, die alu stripjes niet

Met een hamer past alles

[The_Savage]

Verwijderd schreef op donderdag 30 juni 2005 @ 17:09:

[...]

Met een hamer past alles

offtopic:
nee het is:
"Als ge et nie meer wit, gebruik dan purr of kit"
en
"Als het niet past, dan lassen we het vast"

[ Voor 6% gewijzigd door The_Savage op 30-06-2005 17:44 ]

[Verwijderd]

an jou is zeker ook blauwe Ac Ryan uv reactive draad?
]heb t ook 2 maand geleden in me kast gedrukt..

nvm sprak je al op msn

[ Voor 59% gewijzigd door Verwijderd op 30-06-2005 18:30 ]

[_ferry_]

Nog even een korte update, ik ben bezig geweest met wat ideetjes uitwerken, en het reservoir. Daar ging erg veel tijd in zitten, en het zat ook niet echt mee

- dremel kapot (gelukkig had ik er 2 )
- polijstmachine kapot (deel waar dek op zit losgescheurd)
- 2 mislukte reservoirkokertjes
- alu plaatje vastgeslagen in kolomboor
- bijna aceton in mijn oog

Maar verder ging het wel goed hoor


Zo moet het randje rond de roosters komen, even een proef stukje, en in het zwart uiteraard


Na wat lijmen vanavond


De strookjes alu die aan beide zijdes van het reservoir moeten komen. Eigenlijk hadden de binnenste er om moeten gaan toen ik het reservoir aan elkaar ging lassen, maarjah, ik was zo druk bezig dat ik dat vergat Achteraf wellicht maar goed ook, want nu doe ik ze monteren zoals je bij de ene kan zien, met een opening in de bovenkant, waardoor ik ze nog makkelijk kan vervangen/ bewerken indien nodig, en dat zal nog wel moeten.

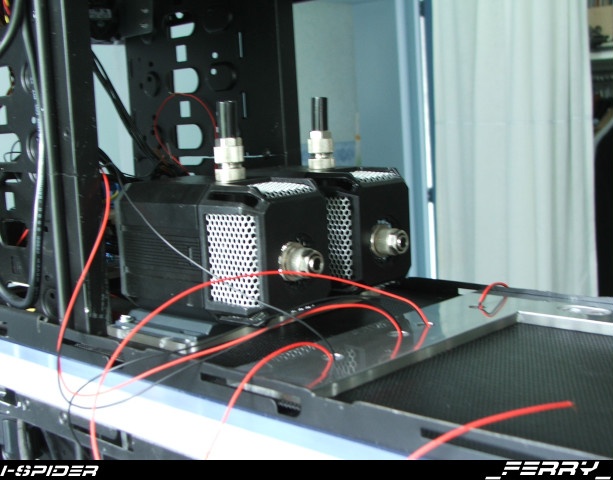

Zo moet het komen 2 pompjes passen er precies onder. In de plexi zijkanten heb ik een gleufje gefreesd waar een kabeltje+ wat leds in passen om het plexi op te laten lichten.




De naad is niet helemaal strak, niet echt mijn werk blijkbaar, maar er kan nog een laagje aceton overheen om et af te vloeien. Maar dan moet het eerst even goed hard zijn. IIG is het waterdicht

Dat is het voor nu, ik ga de spullen eens bij elkaar rapen, volgende week op vakantie, en daar ga ik verder modden

[Nox]

nog meer rukvoer

[Verwijderd]

Oei erg vette mod deze ga ik zeker volgen ! ga zo door

[Nox]

waar ga je op vakantie als k in de buurt ben kan ik wel ff kijken

[virus.elektro]

ik gok dat tie naar denemarken gaat, naar z'n zus

[BioHazard]

Je denkt toch niet serieus dat ie zun modbouwwerk meeneemt op vakantie? Als ie dat doet is ie ECHT modverslaafd

[tafkaw]

BioHazard schreef op zondag 03 juli 2005 @ 18:01:
Je denkt toch niet serieus dat ie zun modbouwwerk meeneemt op vakantie? Als ie dat doet is ie ECHT modverslaafd

Ik gok dat noksiejuh vermoed dat _ferry_ naar campzone oid gaat, wat idd best zou kunnen omdat ie daar vorig jaar ook was...

[_ferry_]

Dan ben ik modverslaaft

IDD zoals virus.electro zegt, naar denemarken, weekje bij me zus op de boerderij. En aangezien ik geen 7 dagen lang mezelf daar vermaak kan ik mooi gaan modden. Heb ik overigens vorig jaar ook gedaan met chemical overdose. Moest toen nog veel verfen en dat soort klusjes. Was goed te doen daar

En het is idd zo dat ik hem graag voor campzone werkend heb, hij is dan niet af, maar als ik er op kan gamen is het goed

[ Voor 17% gewijzigd door _ferry_ op 03-07-2005 19:29 ]

[_ferry_]

update

En geen kleintje ook 37 foto's:


Dinsdag 5juli:



Dit is de garage waar ik lekker kon sleutelen, ik had vanalles mee, electro componenten, veel gereedschap, helaas niet de kolomboor, alu, plexi en natuurlijk de kast.



Allereest had ik een probleem, de kabels van de casefan die ik niet netjes weg kreeg. Ik kon ze niet makkelijk achter een randje stoppen OID. Dus besloot ik een soort van dubbele achterzijde te maken van een plaatje alu, zodat ik ze daar achter langs kon laten lopen.


Even kijken of ik op deze manier de kabels mooi kon wegwerken, gewoon door ze met een ijzerdraadje aan het mesh vast te knopen, de uiteindes hangen nog los zoals je ziet.

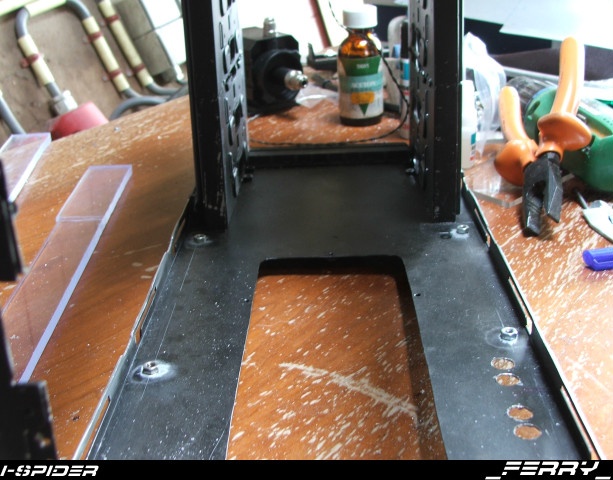

Het reservoir komt best krap uit, daarom haal ik denk 5mm van de onderzijde af, zodat er voldoende ruimte is tussen fan en reservoir. Ik moet hem immers nog kunnen vullen


Een tegenslagje. Zoals ik al zei had ik helaas geen kolomboor mee. Daarbij is dat 2mm plexi al best zwak, vorige gaten had ik al met de dremel gedaan voor de zekerheid, maar daar had ik even niet bij stilgestaan toen ik vrolijk stond te boren


Woensdag 6 juli

De gaten zijn er namelijk voor om de slangen voor de waterkoeling door te voeren.


Dan maken we toch gewoon nieuwe strips die dit keer ook wat beter bij de rest passen... Van a.c Ryan UV blauw plexi net als die hoekjes op de zijkant en rondom de ATX kabel.



Terwijl die strips lagen te drogen, kon ik ondertussen hiermee verder. Een plaatje zoals ook onderin de kast zit, waar kabels doorheen gaan. Nu zitten er enkel gaten voor de slangen, er komen ook nog gaten voor remkabels welke vanaf de pompjes lopen.


Led's in plexi gemonteerd.


Gleufje in de strips geboord/gefreesd/geschuurd/gepolijst. Hier gaan dus de 4 slangen doorheen.



En hij past ik heb 2 stukken aan elkaar gelijmd, omdat de plaat zelf korter was dan de kast zelf is.


Een wollen draad+ polijstmiddel om de kleine gaten te polijsten.

donderdag 7 juli


Wordt ik eens door mijn ma op de foto gezet, heb ik mijn haar niet gedaan




Het doorvoeren van de slangen.

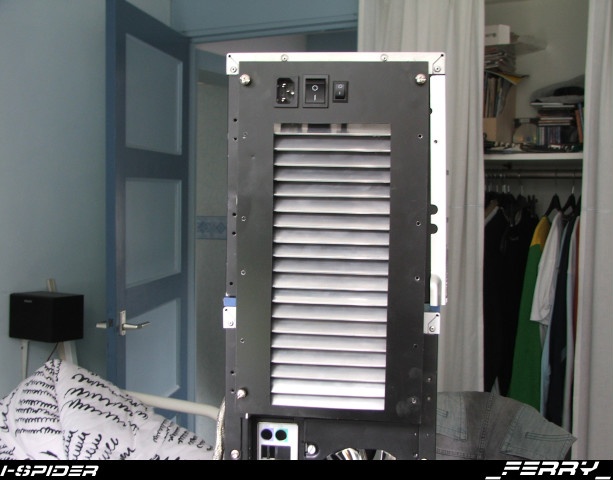

Tijd om de achterzijde verder af te maken.


Gereed om te gaan spuiten.

vrijdag 8 juli
Dit was een vrij-dag even een dagje weggeweest, echte vakantie

zaterdag 9 juli


De stripjes die nodig zijn om de grill te maken, ook hierbij weer de tip; maak er wat meer, en kies daarna de beste Er zaten wat stripjes met krasjes enzo, kost je later alleen maar meer polijstwerk.


Inmiddels was het achterplaatje droog. En het pastte perfect geen kabels meer te zien

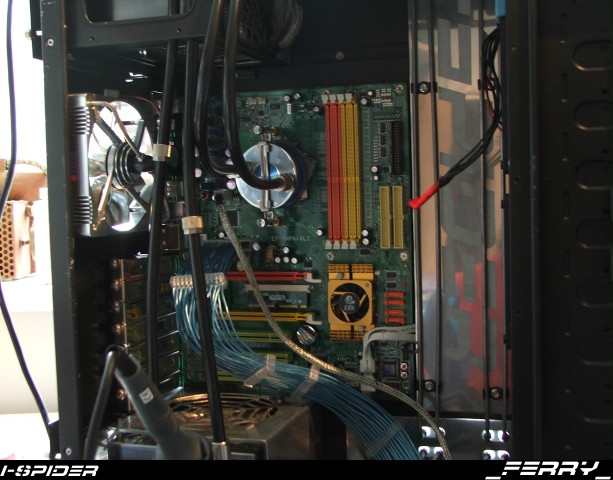

Aansluiten van de kabeltjes.





Deze spreken allen tamelijk voor zichzelf denk ik

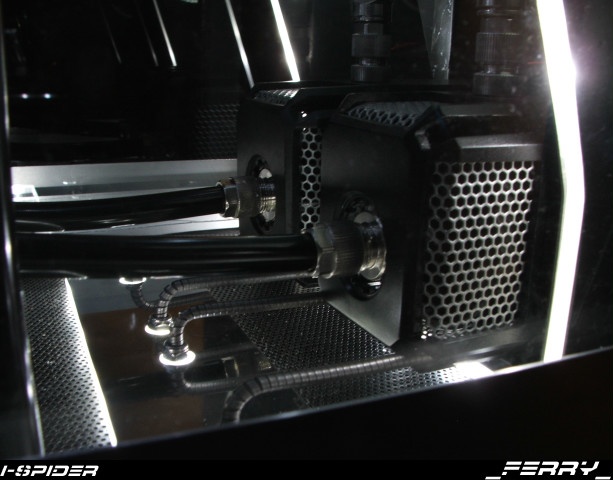

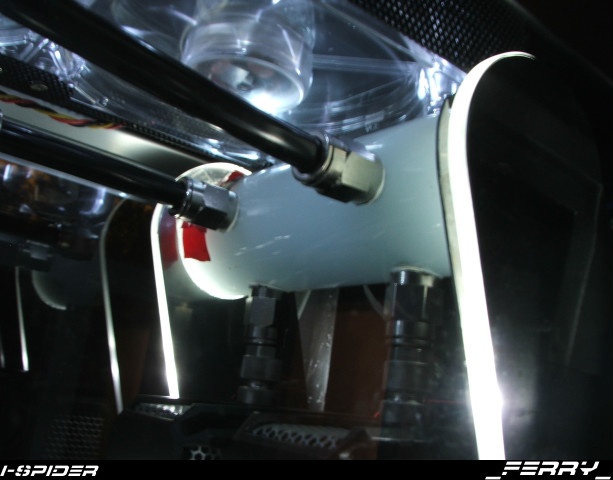

De waterkoeling aanleggen. Het is nog ietsjes veranderd, de slang die van onderaf komt en met een rare kronkel de radiator ingaat is vervangen, waardoor het allemaal wat rechter loopt

Nu zien jullie ook meteen waar ik dat mesh laatst voor gemaakt had; Het afdekken van de radiators+ fan's dus Op de foto zit het even met 1 schroefje vast, dus ook een beetje scheef.





Hoe de waterkoeling is aangesloten is wat lastig uit te leggen, vandaar een tekening:

1: Pomp 1 zuigt door het linker circuit het water heen, een lichte onderdruk voorkomt lekkage, het reservoir is geplaats boven de pomp, dus minder last met luchtbellen.
2: Veel warmte toegevoegd door CPU.
3: Iets afgekoeld door de kleine radiator.
4: Zie 1, maar dan voor het rechter circuit
5: Weer verdere opwarming door de videokaart. Wellicht zal er ook gekoeld worden in het reservoir omdat daar lauw en koud water bij elkaar komen? Dat merken we vanzelf
6: Volledige afkoeling.

Ik hoop/denk dat de grote radiator afdoende is, dan kan de kleine extra ingeschakeld worden indien de PC onder load is. Dat is denk ik even proberen, ik wil het natuurlijk wel tamelijk stil houden, beide radiator's voorzien van zachtdraaiende fan's zal vast ook wel stil zijn

[Nox]

ik snap je WC niet

nu lijkt het alsof je druk in je reservoir opbouwt, en dan maar moet hopen dat het door beide circuits stroomt ?

[_ferry_]

Nee, de pompjes zuigen het door beide circuits heen Zie het gewoon even als 1 los circuit waarbij de reservoir achter de pomp staat (zoals mijn vorige mod ook heeft) maar dan 2 in elkaar

En als ze het het reservoir in pompen, dan weet ik 100% zeker dat het ook weer door het circuit stroomt Dat is gewoon natuurkunde theorie

Dat ze door elkaar gekruist lopen maakt het ook iets verwarrender, maar dan kwam het wel een stuk beter uit met de slangen

[Nox]

_ferry_ schreef op maandag 11 juli 2005 @ 23:44:
Nee, de pompjes zuigen het door beide circuits heen Zie het gewoon even als 1 los circuit waarbij de reservoir achter de pomp staat (zoals mijn vorige mod ook heeft) maar dan 2 in elkaar

En als ze het het reservoir in pompen, dan weet ik 100% zeker dat het ook weer door het circuit stroomt Dat is gewoon natuurkunde theorie

Dat ze door elkaar gekruist lopen maakt het ook iets verwarrender, maar dan kwam het wel een stuk beter uit met de slangen

en toen was ik het zat, k zie het kwartje nu pas vallen.

mensen, zo bedoeld ferry het dus. de pompjes zuigen beide water uit het reservoir. zoals bij mijn 1337 paint-werk.

[KillaZ]

dat is duidelijker
hele mooie mod ferry maar ben je niet bang dat 2 pompen nogal een beetje boel lawaai maakt?

[_ferry_]

Geen idee
In mijn andere PC zit 1 pomp, dezelfde, en die hoor ik niet. Hij laat alleen heel mijn vensterbank trillen

[Nox]

_ferry_ schreef op dinsdag 12 juli 2005 @ 18:50:
Geen idee
In mijn andere PC zit 1 pomp, dezelfde, en die hoor ik niet. Hij laat alleen heel mijn vensterbank trillen

en de KNMI maar denken... waar komt die aardbeving vandaan

[Verwijderd]

noksiejus schreef op dinsdag 12 juli 2005 @ 19:54:
[...]


en de KNMI maar denken... waar komt die aardbeving vandaan

Het zijn maar 2 eheim 1048 pompjes hoor, als dit al een aardbeving gaat veroorzaken?. dan gaan die amerikanen met hun 1500liter pompen met op voerhoogtes van 4/5meter de wereld vernietigen.

Wou dat ik ook nog een chieftec case had, om zo,n opbouw te maken voor mijn wc straks.

[Nox]

Verwijderd schreef op dinsdag 12 juli 2005 @ 20:05:
[...]


Het zijn maar 2 eheim 1048 pompjes hoor, als dit al een aardbeving gaat veroorzaken?. dan gaan die amerikanen met hun 1500liter pompen met op voerhoogtes van 4/5meter de wereld vernietigen.

Wou dat ik ook nog een chieftec case had, om zo,n opbouw te maken voor mijn wc straks.

en de beregening op mijn werk met een tig veel liters het universum vernietigen. nee maar welke pompen zijn dat ?

[_ferry_]

update

I-spider heeft een teken van leven gegeven
* _ferry_ doet een viritueel dansje tussen de bende.


Allereerst wat onderdelen gehaald (krimpkous en van die schroefterminals voor printmontage), en de printen op elkaar monteren, de bovenste is het relais+ een stel weerstanden voor nabij gelegen led's. Daaronder bevinden zich de 6 flipflop schakelaars.


Deze bracket komt goed van pas, een HDD is net zo breed als een europrint


En gemonteerd (nog zonder kabel bende )




En hier draait hij Ik had eigenlijk nog wat foto's moeten maken van de kabels enzo, komt nog wel
Zie Vooral de 2x 26.000 MCD led's bovenaan het logo welke de hele kast zowat van binnen laat oplichten

Tot zover, ik ga nog even meer onderdelen aansluiten, en ik ben nog niet helemaal tevreden zoals de 230~ is aangesloten, het moet natuurlijk wel veilig zijn
Daarna de waterkoeling inbouwen, als er geen ongelukken gebeuren dan kan ik ermee naar CZ toe Helaas dan weer net als vorig jaar aan de CM contest meedoen met een mod die nog niet af is Maarjah, als hij IIG draait ben ik al blij

[ Voor 4% gewijzigd door _ferry_ op 14-07-2005 21:55 ]

[Nox]

nice fannetje. hoe heb je die LED gemonteerd en welke led zit er in die fan.

[oshiro]

IT'S ALIVE!!!!!! (heb ik altijd al eens willen zeggen )

Netjes gedaan, maar wat heeft een fan die er uit ziet als een turbine met spinnen te maken
Absoluut geen flame ofzo, hijs über1337 maar ik vat het ff niet

[_ferry_]

noksiejus schreef op donderdag 14 juli 2005 @ 23:12:
nice fannetje. hoe heb je die LED gemonteerd en welke led zit er in die fan.

Zie [rml]_ferry_ in "[ CiP] i-spider"[/rml] 1 blauwe en 1 witte 120* graden led.

oshiro schreef op donderdag 14 juli 2005 @ 23:28:
IT'S ALIVE!!!!!! (heb ik altijd al eens willen zeggen )

Netjes gedaan, maar wat heeft een fan die er uit ziet als een turbine met spinnen te maken
Absoluut geen flame ofzo, hijs über1337 maar ik vat het ff niet

Nou, de spin wordt natuurlijk een robot-spin, niet 1 met harige poten enzo. Dus robots -> industrieel -> remkabels en dat soort dingen

[ Voor 12% gewijzigd door _ferry_ op 15-07-2005 08:07 ]

[frickY]

Even over je WC.
Ik weet niet wat voor pompjes je gebruikt maar veel pompjes hebben een groter pompend vermogen dan een zuigend vermogen. Vooral bij dompelpompjes met de mogelijkheid een slangtule te gebruiken hebben dit. Ze zijn immers gemaakt om water door een circuit te stuwen, niet om het er doorheen te zuigen.

Heb je al een flow-test gedaan in deze opstellen? En ook voor de lol het pompje al eens omgedraait?

[_ferry_]

Nee, nog niet getest, echter maak ik in chemical overdose gebruik van dezelfde soort opstelling, en daar heb ik gewoon prima temps. Het zal wellicht in flow schelen, maar in temperatuur waarschijnlijk niet

[_ferry_]

Vandaag kreeg ik hulp van een medetweaker en hebben we samen aan het plaatje gewerkt waar de kabels en slangen dooreen gaan. Eerst moesten er leds in gemonteerd worden, en daarna kon ik aan de slag met het alu bovenkantje. Die moest nog voorzien worden van gaten en even gepolijst worden.


De benodigdheden, het plexi, led's ( 120graden, wit, 120mcd, afgevijld) en wat draad.


Nadat wouter hevig met de soldeerbout bezig was geweest klaarmaken voor de test.






Na wat boor en polijstwerk en het tijdelijk monteren in de kast is dit het resultaat


En even een overview met lampjes aan

Nu wordt het tijd om het reservoir af te maken, de 2e pomp binnen te krijgen en dat dan ook qua electro aan te sluiten. Want in het reservoir zitten natuurlijk ook led's evenals het plexi aan de onderzijde van de pompjes.

[Wouzziej]

oee..van wie zou dat blikje heineken nou zijn geweest
volgende keer weer ferry?

hij word wel gaaf hoor:D.

[Dezjay]

Hey ferry,

Witte licht is echt heel mooi ben er ook mee aan het experimenteren geweest in de wavemaster (weer alle leds vervangen )

Komt er erg mooi uit. Zou ook nog een ledje voor in de eheim doen als ik jou was... wel een zwakke moet niet te veel licht geveb

[Verwijderd]

hulde aan jou Ferry echt. diep respect voor je manier van bedenken en het uitwerken van casemod's!
Super combo dat zwart/blauw met wit/alu!

[_ferry_]

Dank Wordt t niet eens tijd voor een update van jouw kant dezjay? Ik ben ook wel te spreken over het witte licht. Ik had ook nog zo'n witte fan in de onderste PSU willen steken, maar die wilde dan niet goed draaien. Maarjah als wit en blauw elkaar een beetje afwisselen vind ik dat niet zo'n ramp

Geen idee of het mooi is, een ledje in de eheim, want dat gaas wat er in zit is namelijk wel vrij open DWZ, je ziet het ledje altijd zitten.

[tafkaw]

_ferry_ schreef op dinsdag 19 juli 2005 @ 07:36:

Geen idee of het mooi is, een ledje in de eheim, want dat gaas wat er in zit is namelijk wel vrij open DWZ, je ziet het ledje altijd zitten.

Maak dan achter het gaas weer frosted plexi, of is daar geen plek voor?

[Dezjay]

_ferry_ schreef op dinsdag 19 juli 2005 @ 07:36:
Dank Wordt t niet eens tijd voor een update van jouw kant dezjay? Ik ben ook wel te spreken over het witte licht. Ik had ook nog zo'n witte fan in de onderste PSU willen steken, maar die wilde dan niet goed draaien. Maarjah als wit en blauw elkaar een beetje afwisselen vind ik dat niet zo'n ramp

Geen idee of het mooi is, een ledje in de eheim, want dat gaas wat er in zit is namelijk wel vrij open DWZ, je ziet het ledje altijd zitten.

Euhmm ja update is zeker nodig komt een vanavond

dat van dat gaas heb je gelijk in ja... misschien valt het mee als je het ledje een beetje op schuurt.. dat ie dus niet zoveel op een punt schijnt..?

[_ferry_]

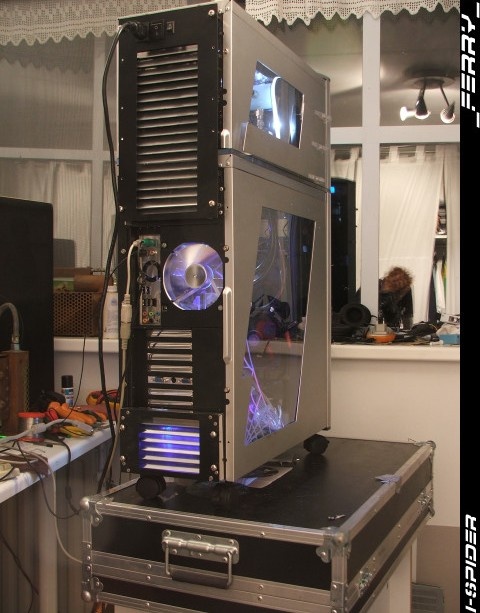

Goed, het systeem draait. Hij is dus nog absoluut niet af, maar hij draait. en dat moest hij doen voor het einde van deze maand vanwege de coolermaster contest Ik zal jullie niet langer laten lezen, maar wat foto's laten zien


Het vastschroeven van de slanggeleiding op het mesh. VCoorheen lag het er gewoon los op, veel onderdelen zaten toen nog niet echt vast


De pompjes, met dank aan freezing hardware voor de snelle levering van de pomp


De waterkoeling ingebouwd. Dat gaat overigens maar op 1 manier, want de pompjes kunnen er natuurlijk niet uit als het reservoir er nog bovenop staat. En het reservoir kan er niet uit als de bovenste radiator er nog in zit. Niet echt verbouwings-vriendelijk dus


Ook deze grill moest ik nog steeds maken. Bij deze dus

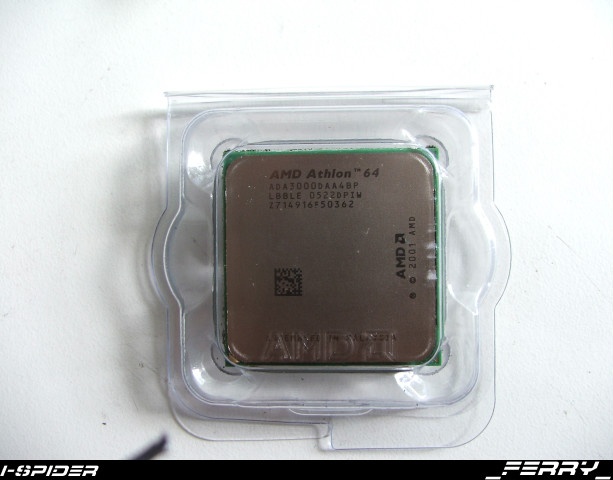

Maandag moest ik mijn procc. hebben, dus naar informatique gefietst en daar een 3000+ gehaald, voeldoet prima, als het effe kon had ik gewoon mijn xp1700+ in het socket willen steken, snel genoeg voor mij En niemand die et ziet

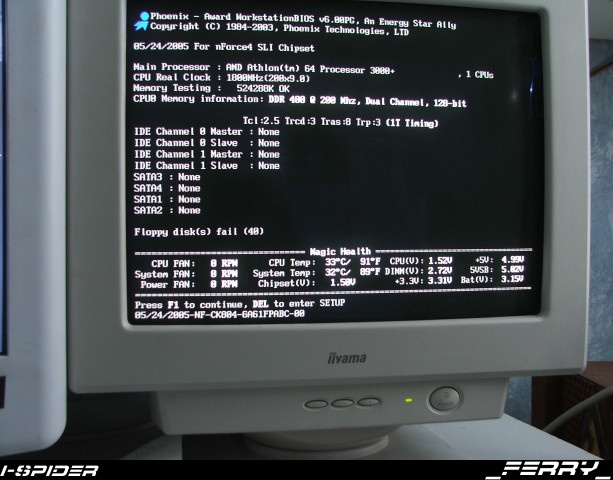

En het draait Grappig ook dat dit de 1337'ste foto was die ik heb gemaakt met mijn digicam.

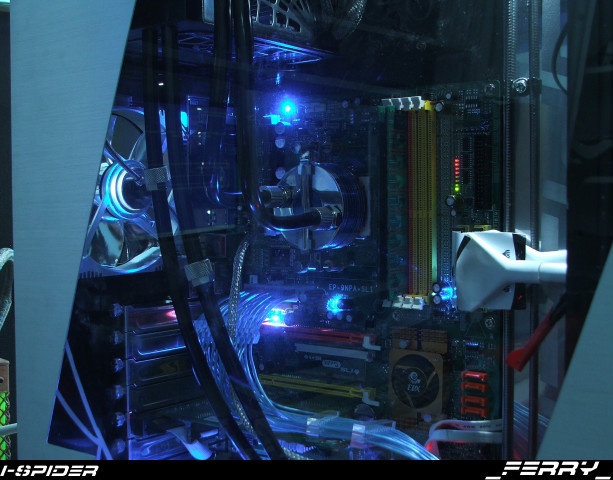

Een blik van binnen, let niet op de kabels AUB die p-ata kabels gaan sowieso verdwijnen, die worden vervangen door flatcable's en die kunnen zo onder die alu plaat gefrummeld worden.

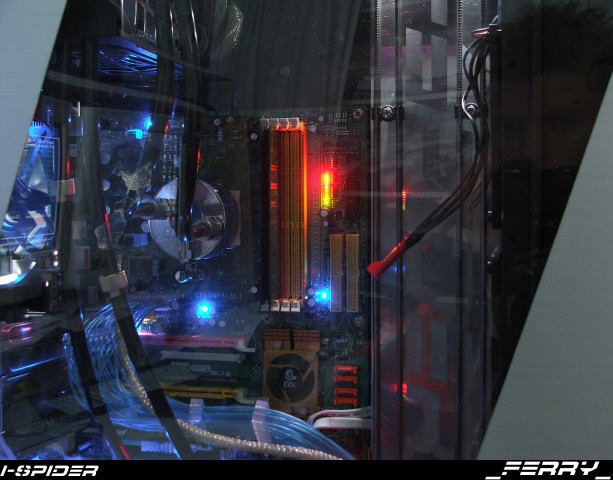

Nee, het water is niet vaag van kleur, het zit nog vol met fijne luchtbelletjes. 2e probleem is dat ze zo hard pompen dat het door het ontluchtingsgaatje aan de bovenzijde eruit komt. Die moet ik dus afplakken( rode tape achteraan).

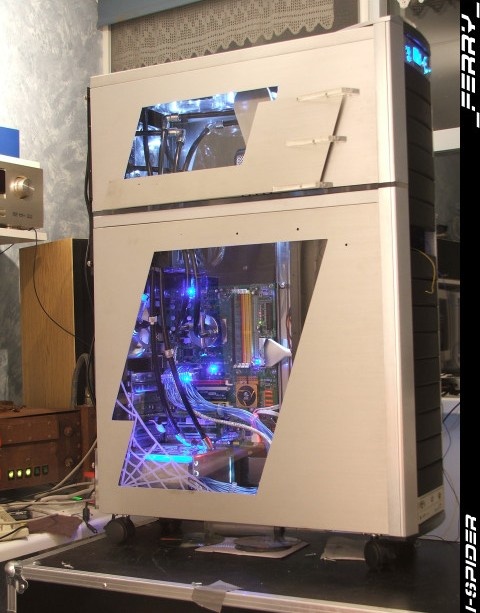

Vanavond heb ik de rand rondom de onderste grill gemaakt, kwestie van een alu hoek profiel verstek zagen en erop vast poppen. En natuurlijk polijsten. Best irritant met popnagelen, want dan vervormt/verschuift het altijd een beetje






Gezandstraald spinneweb. Op de bovenste windows wil ik ook nog wat gaan maken, daar ben ik nog niet helemaal over uit.

Hopelijk heb ik van de week nog even tijd om de andere grill af te maken, het alu plaatje op het zijpaneel te monteren en even wat tijdelijke schakelaartjes voor de baybus te maken, nu zit ik telkens met wat draden te vrotten, niet echt kortsluit vast

[gakkethijs]

erg gaaf waar mee heb je window afgeplakt voor je zandstraalweb

[Verwijderd]

Prachtig.

Maar heb je een on-board videokaart?

[Ilya]

*bookmark*

Uit diep respect maar ff gephotosoept. Het is niet geweldig maar goed..

[_ferry_]

gakkethijs schreef op woensdag 27 juli 2005 @ 00:48:
erg gaaf waar mee heb je window afgeplakt voor je zandstraalweb

Isolatie tape, dit heb ik met de hand uitgesneden

Verwijderd schreef op woensdag 27 juli 2005 @ 00:53:
Prachtig.

Maar heb je een on-board videokaart?

Nee, een echte ati radeon 7000 met 64MB in een PCI slot Geen geld voor een andere

TheFrozen schreef op woensdag 27 juli 2005 @ 01:02:
*bookmark*

Uit diep respect maar ff gephotosoept. Het is niet geweldig maar goed..

[afbeelding]

Nice, ik zal hem gebruiken als tussen strook in de TS Voor de foto's wou ik nog eens een watermerkje maken, maar zo'n zwarte border/rand maakt de foto vaak net even wat strakker dan een naampje erin.

[ Voor 34% gewijzigd door _ferry_ op 27-07-2005 01:07 ]

[Khaine]

Ik blijf je casemods retegaaf vinden gozer

Een dikke 10 voor jouw inspanningen steeds weer !

[Verwijderd]

Zeker wel mooi
Maar als ik dat extra plaatje zie wat je aan de bovenste kast vastgemaakt hebt vind ik de onderste kast zo kaal lijken, misschien is het wel mooierom daar ook zo iets te maken?
En waarvoor zijn die 3 gaatjes boven het window in de onderste kast eigelijk?
Ga zo door (zal je ook wel van plan zijn )

[Verwijderd]

heb je ook een heftruuk om deze kast te vervoeren?
want ligt zal die niet wezen.
wel een rete gave kast geworden

[Griffin]

ey maar je foto van je post is niet goed hoor. 0 rpm voor elke fan
(LOL k schrok wel ff omdat het niet 'hoort' in mijn ogen. , maar wc doet wonderen :P:D)

voor de rest echt vet.

[Verwijderd]

_ferry_ schreef op woensdag 27 juli 2005 @ 01:03:
[...]

Nee, een echte ati radeon 7000 met 64MB in een PCI slot Geen geld voor een andere

Wat heeft het casemod materiaal je tot nu toe wel niet gekost (of word je gesponsord).

[kippy]

diep respect, zo veel moeite voor het maken van een ultra vette case (is het ook volledig waard). en dan werken met zulke specs, in een woord prachtig.

[virus.elektro]

_ferry_ had _bladerunner_ geen kaart over. ik had met de albeda lan een kaart van hem ter test, misschien heeft hij deze nog.

zo en nu hopen dat we hem zonder schade naar campzone krijgen.

[_ferry_]

Bedankt allemaal, even wat antwoorden:

Verwijderd schreef op woensdag 27 juli 2005 @ 13:06:
Zeker wel mooi
Maar als ik dat extra plaatje zie wat je aan de bovenste kast vastgemaakt hebt vind ik de onderste kast zo kaal lijken, misschien is het wel mooierom daar ook zo iets te maken?
En waarvoor zijn die 3 gaatjes boven het window in de onderste kast eigelijk?
Ga zo door (zal je ook wel van plan zijn )

Die gaatjes zijn daarvoor IDD bedoeld, er hoort daar nog een plaatje te zitten, maar die moet ik nog even stevig verlijmen, dat hoort er zo uit te zien dan:

Verwijderd schreef op woensdag 27 juli 2005 @ 14:23:
heb je ook een heftruuk om deze kast te vervoeren?
want ligt zal die niet wezen.
wel een rete gave kast geworden

Klopt(een heftruck hebben we trouwens ook ), zwaarder dan mijn vorige mod. En dat terwijl ik hoopte op iets lichters, dit is immers zowat allemaal aluminium. Maarjah, voor die enkele keer dat ik naar een LAN/evenement toe ga heb ik dat er wel voor over.

Griffin schreef op woensdag 27 juli 2005 @ 14:42:
ey maar je foto van je post is niet goed hoor. 0 rpm voor elke fan
(LOL k schrok wel ff omdat het niet 'hoort' in mijn ogen. , maar wc doet wonderen :P:D)

voor de rest echt vet.

Gelukkig mag dat ja de fan's op de radiator draaien zo'n 1200tpm, maar vind ze dan nog niet echt bepaald stil, en dat is hun minimum toeren zo ongeveer, ze kunnen tot 2800 geloof ik, dat is niet leuk qua geluid

kippy schreef op woensdag 27 juli 2005 @ 15:16:
diep respect, zo veel moeite voor het maken van een ultra vette case (is het ook volledig waard). en dan werken met zulke specs, in een woord prachtig.

Thanks Het is ook door de reply's van andere wat het casemodden zo leuk maakt. En daarbij een voor mij ideale mix van verschillende hobby's zoals werktuigbouw en electro.

virus.elektro schreef op woensdag 27 juli 2005 @ 16:17:
_ferry_ had _bladerunner_ geen kaart over. ik had met de albeda lan een kaart van hem ter test, misschien heeft hij deze nog.

zo en nu hopen dat we hem zonder schade naar campzone krijgen.

Geen PCI-E AGP/PCI heb ik ook wel liggen

[Verwijderd]

Gaat ie dit weekend naar campzone.

[_ferry_]

Ja, is wel de bedoeling ja. Net als chemical overdose vorig jaar is hij dan niet af, maar wel draaiend

[Verwijderd]

Helemaal TOP Ferry

ps. mooi moederbord in je case

[M3rcury]

_ferry_ schreef op woensdag 27 juli 2005 @ 20:00:
Ja, is wel de bedoeling ja. Net als chemical overdose vorig jaar is hij dan niet af, maar wel draaiend

wat ga jij op campzone doen met een pci videokaart we toch niet BIG pesten hea ?

[k0ewl]

ej _ferry_,

ik zit te wachten op updates, omdat je nu weer een nieuwe dremel hebt

[Liquid-Man]

Ga je eigenlijk nog wat doen met die kop die je hebt gemaakt, of is die gedoemt voor de scroothoop? Ik vind dat ding aardig gelukt, alleen ik zou niet weten hoe je die passend in je kast kan maken...

[Fietsbel]

Hopelijk niet, bij zo'n mooi strakke kast vind ik dat niet zo passen.

[Demo]

Verwijderd schreef op donderdag 28 juli 2005 @ 12:28:
Helemaal TOP Ferry

ps. mooi moederbord in je case

Ik dacht ook al, ik heb dat bord vaker gezien (en aangeraakt )
