blue eyes
Zo
meet ik de verliezen.
P1 is de P1 dongle aan je EAN.
De Refoss is de 3 fase meting aan de LOAD van de Deye, waarna alles naar mijn huis gaat. (in off grid) Ik heb die Refoss klemmen zo goed als mogelijk gekalibreerd op basis van verbruikers met een bekend opgenomen vermogen. Bijv een COP1 kachel met diverse standen.
Zo weet je exact wat er in gaat, en ook wat er weer geleverd wordt - samen met
inverter_battery_power- aan vermogen en energie.
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
| ########### Refoss gemeten power losses #########
- sensor:
- name: "Gemeten Power Losses"
unit_of_measurement: "W"
device_class: power
state_class: measurement
state: >
{% set p1 = states('sensor.p1_meter_3c39e72c7ddc_active_power') | float(0) %}
{% set pv = states('sensor.actuele_opwek') | float(0) %}
{% set battery = states('sensor.inverter_battery_power') | float(0) %}
{% set refoss = states('sensor.refoss_vermogen_a1_b1_c1') | float(0) %}
{{ (p1 + pv + battery - refoss) | round(0) }} |
Die log ik vervolgens over de telkens 240 voorliggende uren, samen met de SOC wijzigingen in dezelfde periode:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| sensor:
###### 10 dagen meting Deye #######
- platform: statistics
name: "charge 240u"
entity_id: sensor.inverter_total_battery_charge
unique_id: inverter_total_battery_charge_RTE_240u
state_characteristic: change
max_age:
hours: 240
- platform: statistics
name: "discharge 240u"
entity_id: sensor.inverter_total_battery_discharge
unique_id: inverter_total_battery_discharge_RTE_240u
state_characteristic: change
max_age:
hours: 240
- platform: statistics
name: "deye verliezen 240u"
entity_id: sensor.deye_gemeten_verliezen_energy
unique_id: deye_gemeten_verliezen_energy_240u
state_characteristic: change
max_age:
hours: 240
- platform: statistics
name: "SOC verandering 240h"
entity_id: sensor.inverter_battery
state_characteristic: change
max_age:
hours: 240
################ |
RTE over de afgelopen 10 dagen (240 uren)
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| - name: "RTE rolling 240h"
unique_id: rte_rolling_240h
unit_of_measurement: "%"
device_class: battery
state_class: measurement
availability: >
{{ states('sensor.charge_240u') not in ['unknown', 'unavailable']
and states('sensor.discharge_240u') not in ['unknown', 'unavailable']
and states('sensor.deye_verliezen_240u') not in ['unknown', 'unavailable']
and states('sensor.soc_240_uur_geleden') not in ['unknown', 'unavailable']
and states('sensor.inverter_battery') not in ['unknown', 'unavailable'] }}
state: >
{% set cap = 48.5 %}
{% set soc_now = states('sensor.inverter_battery') | float(0) %}
{% set soc_start = states('sensor.soc_240_uur_geleden') | float(soc_now) %}
{% set charge = states('sensor.charge_240u') | float(0) %}
{% set discharge = states('sensor.discharge_240u') | float(0) %}
{% set losses = states('sensor.deye_verliezen_240u') | float(0) + states('input_number.losses_correctie_waarde') | float(0) %}
{% set delta_soc_kwh = (soc_start - soc_now) / 100 * cap %}
{% set d_eff = discharge - delta_soc_kwh %}
{% set c_eff = charge + losses %}
{{ ((d_eff / c_eff * 100) if c_eff > 0.1 else 0) | round(1) }}
attributes:
periode: "240 uur / 10 dagen rolling"
soc_start: "{{ states('sensor.soc_240_uur_geleden') | float | round(1) }} %"
soc_now: "{{ states('sensor.inverter_battery') | float | round(1) }} %"
delta_soc_kwh: >
{{ ((states('sensor.soc_240_uur_geleden') | float - states('sensor.inverter_battery') | float)
/ 100 * 48.5) | round(3) }} kWh
charge: "{{ states('sensor.charge_240u') | float | round(2) }} kWh"
discharge: "{{ states('sensor.discharge_240u') | float | round(2) }} kWh"
losses_deye: "{{ states('sensor.deye_verliezen_240u') | float | round(2) }} kWh"
losses_correctie: "{{ states('input_number.losses_correctie_waarde') | float(0) | round(2) }} kWh"
losses_totaal: >
{{ (states('sensor.deye_verliezen_240u') | float
+ states('input_number.losses_correctie_waarde') | float(0)) | round(2) }} kWh
effective_discharge: >
{{ (states('sensor.discharge_240u') | float
- ((states('sensor.soc_240_uur_geleden') | float - states('sensor.inverter_battery') | float)
/ 100 * 48.5)) | round(3) }} kWh
effective_charge: >
{{ (states('sensor.charge_240u') | float
+ states('sensor.deye_verliezen_240u') | float
+ states('input_number.losses_correctie_waarde') | float(0)) | round(3) }} kWh
last_update: "{{ now().strftime('%Y-%m-%d %H:%M') }}" |
Daarbij kun je in wezen de correctie helper negeren. Die had ik er eens ingezet om fouten mee af te vangen.
Ik kan hem eventueel in de startpost zetten.

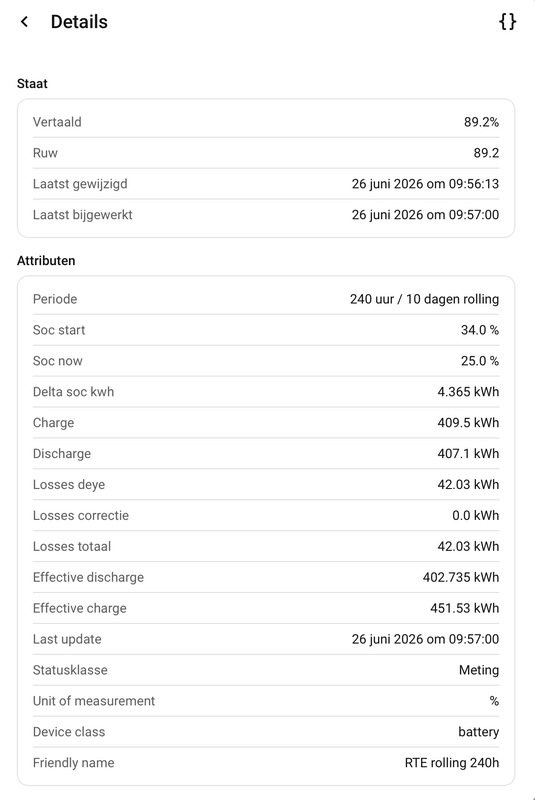

Momenteel heul erg veel direct PV verbruik de afgelopen week, dus de Deye hoeft weinig te doen, derhalve lekker RTE
/f/image/M7cujKb4WtsjHjdVkLdsSzc6.png?f=fotoalbum_large)
Het komt er dus op neer dat je iets in de accu stopt, en er weer uit haalt, Dat is puur het conversieverlies, maar je waarschijnlijk ook nog een ander SOC hebt. Hoe groter je accu, hoe groter dat effect. Van de andere kant: Hoe grote de tijdspanne waarover je meet, hoe kleiner het effect.
Daarnaast stuurt de Deye iets aan geconverteerd vermogen eruit, en dat meet ik na met de 3f meting. De Deye meting uit Solarman is wonky, en meet die, zoals je in mijn vorige screenshots zag, wat optimistisch.
Namelijk 123 kWh gemeten, vs ca 102 kWh volgens de Deye. je zou dus ook kunnen zeggen: ik pak de Solarman gegevens lange termijn, maar tel daar 15% bij op.
[
Voor 7% gewijzigd door
paQ op 26-06-2026 10:04
]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
