paQ schreef op maandag 20 juli 2026 @ 13:24:
[...]


Dus dan ga je voor elke accu een zekering zetten?

Eh nee..?

[Source90]

Ronald schreef op maandag 20 juli 2026 @ 13:10:
Er zit op de (recentere) modules zelf een 125A zekering; waarom voldoet deze niet?

Deze uit AI:

Wat gebeurt er bij een overbelasting of defect?
Stel dat de Deye omvormer door een interne storing (bijvoorbeeld een defecte transistor) plotseling 350 Ampère gaat trekken. Die 350 Ampère wordt verdeeld over de 4 accu's. Elke accu levert nu zo'n 87,5 Ampère. Omdat 87,5 Ampère ruim onder de 125 Ampère-grens van de Projoy-automaten ligt, zal geen enkele accu-automaat uitschakelen. Ze blijven allemaal stroom leveren. De 95mm² hoofdkabel krijgt echter continu 350 Ampère te verwerken. Een 95mm² kabel is ontworpen voor maximaal zo'n 250A tot 275A continu. De kabel wordt nu gloeiend heet, de isolatie smelt weg en er ontstaat kabelbrand.

De Projoy-automaten beschermen de hoofdkabel niet tegen overbelasting, omdat ze de totale opgetelde stroomstroom simpelweg niet kunnen 'meten'. Alleen een 250A hoofdzekering die fysiek in die 95mm² kabel zit, ziet die 350 Ampère en grijpt direct in om de kabel te redden.

2: Het verschil in kortsluitvermogen (AIC - Ampere Interrupting Capacity)
Kortsluiting bij lithium-batterijen is een compleet ander fenomeen dan bij een gewoon stopcontact. Door de extreem lage interne weerstand van lithiumcellen, kunnen 4 parallel geschakelde accumodules bij een keiharde kortsluiting (bijvoorbeeld als de rode 95mm² hoofdkabel de behuizing raakt) kortstondig een stroomsterkte leveren van wel 20.000 tot 40.000 Ampère.

De Projoy PEBS-L-125 heeft een maximaal uitschakelvermogen (Icu) van 10.000 Ampère (10 kA). Dit betekent dat de automaat een kortsluiting tot 10.000A veilig kan doven. Komt de stroom daarboven, dan kan de automaat de vlamboog niet meer blussen. De interne contacten smelten dan aan elkaar vast, waardoor de stroom ongeremd blijft doorlopen, met een explosie of brand tot gevolg.De TBS Class-T zekering heeft een industrieel uitschakelvermogen van maar liefst 200.000 Ampère (200 kA).
Hoeveel vermogen de 4 accu's er gezamenlijk ook tegenaan gooien, deze zekering is fysiek gevuld met zand dat de gigantische energie van de kortsluiting direct absorbeert en de stroom gegarandeerd binnen een fractie van een milliseconde afkapt.

Waarom de huidige oplevering van de installateur fout is.
De installateur heeft de installatie achtergelaten op basis van de aanname: "Elke accu heeft een schakelaar, dus het is veilig." Dit is niet in lijn met de installatievoorschriften (NEN 1010 en Scope 12): De 95mm² kabel is onbeveiligd: Er zit nu geen enkel component tussen de busbar en de Deye omvormer dat ziet of de hoofdkabel overbelast raakt.

De Deye-handleiding wordt genegeerd: Deye schrijft zwart-op-wit voor dat er een separate over-current protector (hoofdzekering) direct voor de omvormer moet worden geplaatst. Het weglaten hiervan kan bij schade zelfs leiden tot het weigeren van een verzekeringsuitkering. De door jou gekozen opzet met de 250A Class-T hoofdzekering direct na de busbar is de enige technisch juiste en feitelijk veilige methode om te zorgen dat de opgetelde stroom van je accutoren de hoofdkabel en je omvormer nooit kan vernielen.

Ik presenteer dit ook als vraag hé, niet als feit. Kan ook een reliek uit de Victron-scene zijn, daar is het met de Lynx DC Distributor natuurlijk gemeengoed om toe te passen (die dient gelijk als busbar).

Disclaimer: (In dit verhaaltje gaat AI al uit van een 95mm² kabel)

[QuarkuS]

Lokaalstroom schreef op maandag 20 juli 2026 @ 13:25:
[...]

Officieel moeten alle batterijsystemen met een capaciteit groter dan 20kWh voldoen aan de PGS37-1.

https://publicatiereeksgevaarlijkestoffen.nl/publicaties/online/pgs-37-1/2023/0-2-juli-2023#top

Deze PGS-richtlijn is niet van toepassing op:

• Systemen die gebruikt worden door particulieren (zoals thuisbatterijen en gebruik in plezier-, vaar- of voertuigen). Voor een EOS met een energieopslagcapaciteit groter dan 20 kWh wordt aanbevolen de maatregelen uit deze PGS wel toe te passen.

Ik interpreteer dit alsof deze richtlijn niet van toepassing is op thuisbatterijen van particulieren, zoals deze. Waaruit concludeer jij dat hij toch van toepassing is?

[ Voor 7% gewijzigd door QuarkuS op 20-07-2026 13:46 ]

[Ronald]

@Source90 AI.. AI...

De 50mm² kabel pakt nu al 240A en wordt niet gloeiend heet.... Ruim binnen wat echt helemaal oké is.

[ Voor 20% gewijzigd door Ronald op 20-07-2026 13:38 ]

[scoobs]

@Source90 En dit is waarom AI (ofja, gemini 3.1 pro/generic chatgpt model) maar zo-zo is voor dit soort situaties. In dit topic verwerken we 240A over 50mm2. En hoewel het warm is, gaat dat op zich prima.

[ Voor 6% gewijzigd door scoobs op 20-07-2026 13:38 ]

[Wolly]

Ronald schreef op maandag 20 juli 2026 @ 13:37:
@Source90 AI.. AI...

De 50mm² kabel pakt nu al 240A en wordt niet gloeiend heet.... Ruim binnen wat echt helemaal oké is.

Toch wel tegen de 90c bij herhaalde of lange activaties. Dat is in mijn ogen gloeiend heet.

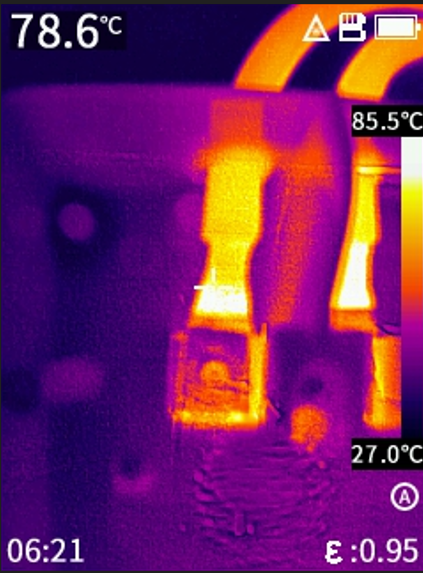

Overigens een foto van een random moment op de kabel in de DC scheider, volgens mij kan je duidelijk zien dat de M8 moer niet heel warm wordt maar dat het vooral het kabeloog is wat de warmte genereert.

[ Voor 30% gewijzigd door Wolly op 20-07-2026 13:44 ]

[Source90]

Idee voor de plus, uitgetekend zodat duidelijk is dat het niet voor elke accu komt;


Met 75€ ook de kosten niet..

[ Voor 88% gewijzigd door Source90 op 20-07-2026 14:31 ]

[Dirkga]

scoobs schreef op maandag 20 juli 2026 @ 12:44:
[...]

Hoewel dit tot verhitte ( ) discussies kan leiden vind ik dat het probleem bij de bron aangepakt moet worden, en niet door allerhande dure - onnodige - extratjes als busbars. Goeie ogen, en een correct bedradingsschema + aanhaalmoment is voldoende imho. Eventueel zou je kunnen overwegen de hoofdbedrading in 70mm2 uit te rusten, maar daarbuiten ga je toch echt niet veel warmte ontwikkeling krijgen. Als je aansluitingen te heet worden moet de installateur maar terugkomen. De "conform NEN norm" discussie van 5 berichten terug omvat namelijk ook bedradingstemperatuur volgens NEN1010.

volledig met je eens, de installatie dient volledig vlgs NEN1010 afgeleverd te worden waarbij uiteraard ook de fabrikant van de omvormer en batterijen diens specs minimaal nagekomen dienen te zijn. Dus die 50mm² kabels kan ik in de specs niet terugvinden van de Deye.

Mocht het nodig zijn om e.e.a. zelf aan te schaffen om de installatie alsnog in orde te maken betreffende extreem hoge weerstanden en dus energieverlies en gevaarlijk hoge temperaturen die de specs van de kabel fabrikant overschrijden, dan reken ik erop dat e.e.a. gecompenseerd gaat worden door BE.

develdonk schreef op maandag 20 juli 2026 @ 11:24:
Ik heb ondertussen veel verschillende aansluitingen gezien van BE accus in dit forum; neem aan dat busbar met smeltveiligheid en dan gelijke kabels de beste oplossing is? (Met goed geknepen m10 ogen natuurlijk)?

of iemand andere mening?

Ik ga in ieder geval niet eerst van alles aanschaffen voordat ik ook maar iets geplaatst heb gekregen, waarbij ik er volledig vanuit ga dat alles conform NEN1010 en specs fabrikanten is aangesloten. waarbij ik natuurlijk zelf het overzicht houd tijdens de werkzaamheden.

wat mij bij het plaatsen van de PV installatie gebeurde gaat hier geen tweede keer zich voordoen. uiteindelijk heb ik alles zelf in orde gebracht maar men moest bij 220 andere adressen alles nalopen omdat de installateur doodleuk de AC van de PV voor de hoofdschakelaar plaatste met alle gevolgen van dien in geval van nood. Daarnaast was het in de PV kast gewoon een regelrechte zooi. Niet dat ik het nu zo netjes gemaakt heb achteraf met het plaatsen van de SDM630 ertussen (dit was wel het moment dat ik zag hoe slecht het aangelegd was en gelukkig zat de verzegeling nog niet op de hoofdzekeringen zodat die er weer even uit konden). zie foto voor en na.

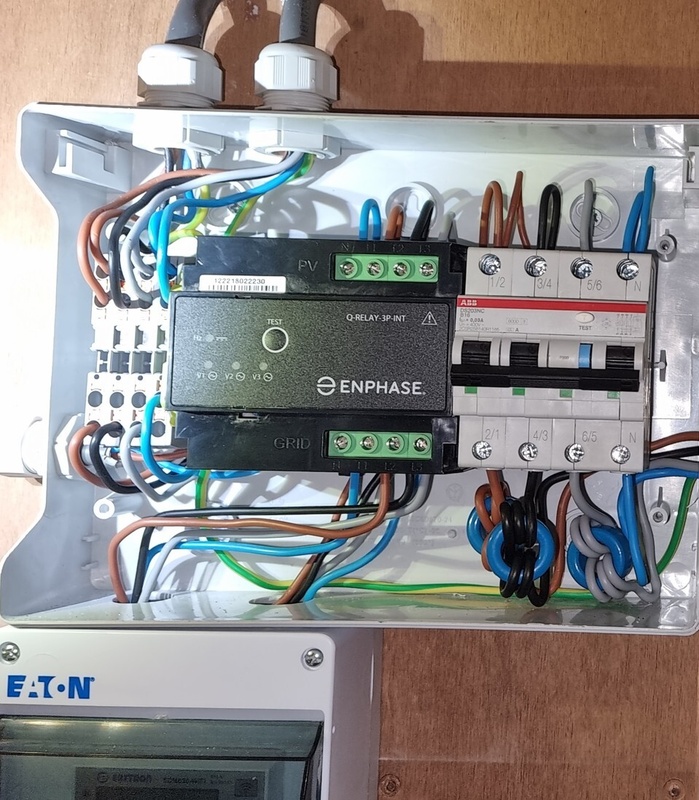

Deze is ervoor aangelegd door een van de grotere installatie bedrijven (hppbrwrs)

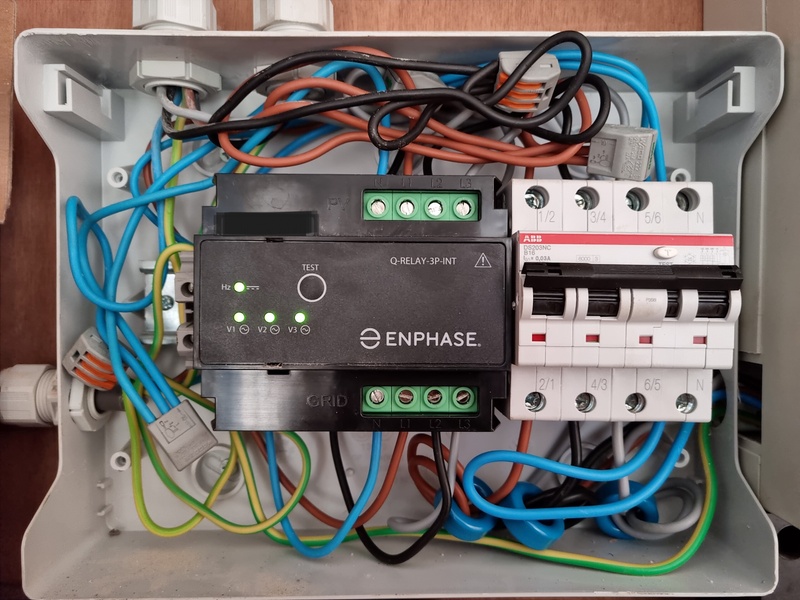

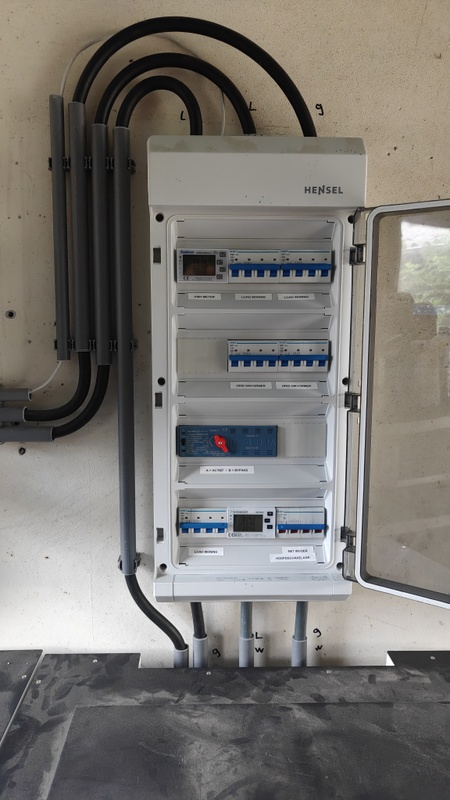

en deze is erna



nogmaals het kan nog beter maar zo ben ik er een stuk geruster op dat het allemaal werkt, overigens nadat ik alles opnieuw aangesloten had, was de vervelende zoem die in de kast zat ook weg. waarschijnlijk dus ook niet alles op moment aangedraaid geweest.

[scoobs]

Dirkga schreef op maandag 20 juli 2026 @ 13:44:
[...]

volledig met je eens, de installatie dient volledig vlgs NEN1010 afgeleverd te worden waarbij uiteraard ook de fabrikant van de omvormer en batterijen diens specs minimaal nagekomen dienen te zijn. Dus die 50mm² kabels kan ik in de specs niet terugvinden van de Deye.

Mocht het nodig zijn om e.e.a. zelf aan te schaffen om de installatie alsnog in orde te maken betreffende extreem hoge weerstanden en dus energieverlies en gevaarlijk hoge temperaturen die de specs van de kabel fabrikant overschrijden, dan reken ik erop dat e.e.a. gecompenseerd gaat worden door BE.

Ik denk dat je grootste kans op succes dan is om dit aan te kaarten in de dagen tussen oplevering en betaling.

[Dirkga]

QuarkuS schreef op maandag 20 juli 2026 @ 13:35:
[...]

https://publicatiereeksgevaarlijkestoffen.nl/publicaties/online/pgs-37-1/2023/0-2-juli-2023#top

[...]

Ik interpreteer dit alsof deze richtlijn niet van toepassing is op thuisbatterijen van particulieren, zoals deze. Waaruit concludeer jij dat hij toch van toepassing is?

besef wel dat als je meedoet met de BE actie of eender welke thuisbatterij en handel op de energiemarkt je voor de belasting voor een deel althans niet als particulier gezien wordt maar als bedrijf. dus voor iedereen met een BE accusysteem geld wel degelijk de pgs-37-1 straks. ik bouw niet voor niets een stroomhuisje buiten de woning met de nodige brandwering.

[Ronald]

Wolly schreef op maandag 20 juli 2026 @ 13:39:
[...]


Toch wel tegen de 90c bij herhaalde of lange activaties. Dat is in mijn ogen gloeiend heet.

Overigens een foto van een random moment op de kabel in de DC scheider, volgens mij kan je duidelijk zien dat de M8 moer niet heel warm wordt maar dat het vooral het kabeloog is wat de warmte genereert.

[Afbeelding]

Mijn gedachte zit dan meer in een minder deugdelijk geknepen kabeloog. Je kabel is veel minder warm

[Wolly]

Ronald schreef op maandag 20 juli 2026 @ 13:49:
[...]


Mijn gedachte zit dan meer in een minder deugdelijk geknepen kabeloog. Je kabel is veel minder warm

Dat vermoed ik ook. De kabelogen zijn dan wel consequent belabberd geperst en/of van belabberde kwaliteit want dit verschijnsel zie ik eigenlijk bij elk oog.

Wat is dan een acceptabele temperatuur onder load? Op de kabel staat niets hierover.

[scoobs]

afhankelijk van het type isolatiemantel 70 of 90 graden.

Of anders gezegd, 35 of 55 graden warmer dan de omgeving, voor als je wilt normaliseren. (Dat laatste is mijn eigen bedenksel, geen idee of NEN1010 vaste omgevingstemperaturen kent voor normalisatie.

[ Voor 64% gewijzigd door scoobs op 20-07-2026 13:56 ]

[Dirkga]

scoobs schreef op maandag 20 juli 2026 @ 13:46:
[...]

Ik denk dat je grootste kans op succes dan is om dit aan te kaarten in de dagen tussen oplevering en betaling.

sterker nog ik verbaas me dat niemand dat schijnbaar tot op heden gedaan heeft, althans ik vindt er niets over terug in het forum hier.

[Source90]

@Ronald @scoobs, jullie triggeren nogal op AI, echter noemde ik al de zin uit de Deye handleiding én gaf ik in de post daarvoor aan wat een persoon/mens aangaf die nu een Victron systeem aan het opbouwen is. De AI tekst was enkel en alleen een overeenstemmend verhaal met wat mijn buurman vertelde over de beveiliging van de kabel.

Victron systemen zijn anders opgebouwd, dat snap ik ook wel. Die hebben geen 125A Projoy afschakeling in de accu zitten, de vraag is of de Projoy-automaat voldoet aan onderstaande tekst van Deye? Die beschermd niet de kabel en busbar tenslotte en Deye benoemd heel specifiek tussen accu en omvormer.

Anders gesteld, laten we de AI tekst even achterwegen laten en kijken naar de (door BE niet meegeleverde) handleiding van onze Deye.

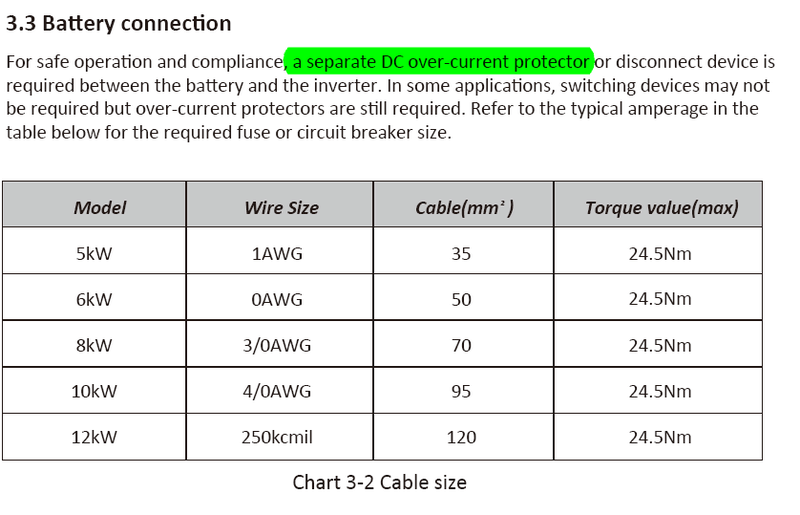

Hoe interpreteren jullie deze zin:



Between battery and inverter.. Puur kijkend naar veiligheid, is de Projoy en wat er in de Deye zit / 4P25A in de meterkast voldoende als er zich een mechanisch defect aan de plus kabel voordoet? Zij het slijtage, hitte, of een onbekend voorwerp dat er op valt (ik noem maar wat).
@paQ, dat is mijn vraag niet, zie bovenstaande.

Dit is trouwens de Suzhou Projoy Electric 125A die in de accu's zit:
https://www.segen.co.uk/p...solator-160v-125a-dc-mcb/

[ Voor 21% gewijzigd door Source90 op 20-07-2026 14:46 ]

[paQ]

Er zit toch een breaker tussen de Deye en de Accu?
In de eerste varianten een losse DC breaker die de hele stack afschakelt, en in de latere elke accu voor zich.

@Source90 Wat is dan je vraag?
Als er aan de DC zijde iets gebeurt, dan is dat galvanisch gescheiden van de AC zijde. Dat is heel de functie van de Deye. Niet het scheiden, maar het omvormen.

[ Voor 47% gewijzigd door paQ op 20-07-2026 14:44 ]

[Ronald]

Accutotaal vind 120mm² redelijk deftig overdreven...

[Wolly]

Ronald schreef op maandag 20 juli 2026 @ 14:44:
Accutotaal vind 120mm² redelijk deftig overdreven...

[Afbeelding]

Even gekeken in het Deye topic en daar staat een mooie uitleg + link naar tabel kabeldikte bij Victron.

zalkc schreef op vrijdag 10 juli 2026 @ 11:20:
[...]

Controleer je DC kabels, als het goed is staat er op de kabel hoeveel mm² ze zijn, tot 285A is de dikte minimaal 95 mm² tot 5 meter afstand. Daar zit je al boven.

Als je de kabels bij voortdurende volle belasting vastpakt brand je dan je handen? Dan zijn ze te dun. Aangenaam warm is nog in orde, maar niet veel heter.

https://www.victronenergy.com/media/pg/The_Wiring_Unlimited_book/nl/dc-wiring.html

[paQ]

@Source90
Een accu module kan geen stroom 'sturen' naar de Deye. En daardoor kan het ook niet per ongeluk fout gaan dat drie BMS-en besluiten elke 200A te gaan leveren. De Deye kan het opnemen, met de max die de BMS en sowieso tript de overstroombeveiliging als dat meer is dan de breaker aan kan.

Dus de kabel wordt beschermd door de overstroombeveiliging van de DC breaker. Bovendien kan Deye nooit meer vragen dan zijn max.

[ Voor 7% gewijzigd door paQ op 20-07-2026 14:58 ]

[blue eyes]

Source90 schreef op maandag 20 juli 2026 @ 13:27:
[...]

Eh nee..?

AI is niet feitelijk he..... Wel goed voor gedachten vorming!

[Source90]

Ronald schreef op maandag 20 juli 2026 @ 14:44:
Accutotaal vind 120mm² redelijk deftig overdreven...

~~~[Afbeelding]

Dat had ik een tijdje geleden ook aan AI gevraagd, en die is het op dat vlak gewoon met jou/accutotaal eens hoor

De grens van de accu-automaat:
De ingebouwde Projoy-automaat in elke accu grijpt pas in bij 125A. De kabel moet dus veilig 125A kunnen verwerken zonder te smelten, mocht één accu kortstondig harder moeten werken.
- Een soepele 35mm² IEC 60332-3 accukabel kan in een vrije installatie continu zo'n 135A tot 150A verwerken.
- Een 50mm² accukabel kan continu zo'n 170A tot 200A aan. Dit biedt nog meer marge en heeft een lagere overgangsweerstand.

Ben alleen nog aan het kijken of ik nieuwe kabels bestel met betere/dikkere DIN kabelogen (helaas geen mooie sleeve meer om de kabel), of dat ik enkel nieuwe kabelschoenen bestel en zelf ga persen (waar het geen gegeven is dat dit beter zou gaan/zijn dan BE heeft geperst).
Ik zal sowieso één nieuwe moeten aanschaffen of de huidige 50mm (van master naar Deye) moeten inkorten, als ik naar een busbar ga.

Van busbar naar omvormer wilde ik wel een dikkere kabel laten persen.

[Source90]

paQ schreef op maandag 20 juli 2026 @ 14:57:
@Source90
Een accu module kan geen stroom 'sturen' naar de Deye. En daardoor kan het ook niet per ongeluk fout gaan dat drie BMS-en besluiten elke 200A te gaan leveren. De Deye kan het opnemen, met de max die de BMS en sowieso tript de overstroombeveiliging als dat meer is dan de breaker aan kan.

Dus de kabel wordt beschermd door de overstroombeveiliging van de DC breaker. Bovendien kan Deye nooit meer vragen dan zijn max.

Dank, deze uitleg is beter begrijpbaar dan "AI AI" reacties. Daar kan ik wel verder mee.

[scoobs]

Source90 schreef op maandag 20 juli 2026 @ 14:34:
@Ronald @scoobs, jullie triggeren nogal op AI, echter noemde ik al de zin uit de Deye handleiding én gaf ik in de post daarvoor aan wat een persoon/mens aangaf die nu een Victron systeem aan het opbouwen is. De AI tekst was enkel en alleen een overeenstemmend verhaal met wat mijn buurman vertelde over de beveiliging van de kabel.

Het is dat mijn werk tegenwoordig het implementeren is van LLM's in diverse tools, daarom dat ik er hard op ga. Zeker als het aankomt op onderwerpen die ook maar iets te maken hebben met de veiligheid zie je dat (consumenten) LLM's altijd de implementatie voor worst case gevallen overal toepassen. Je kunt voor dit soort zaken niet goed navragen hoe het zit, tenzij je de CoT tracet om te kijken of er ook berekeningen zinn uitgevoerd. En dat gebeurt niet.

Anders gezegd: 120mm2 van de deye is schromelijk overdreven voor de kabellengtes waar wij mee werken. Dit specifieke onderdeel heeft altijd een sterke mening bij iedereen, maar deverliezen zijn niet heel groot. Het verschil tussen 50 en 95mm2 op de hoofdkabel maakt als ik me niet vergis iets van 5% uit op de totale verliezen, en de totale verliezen ná de deye zijn maximaal iets van 5% van je totale stroom.* (Had ik zelf een tijdje terug uitgerekend) Tel daarbij op dat niemand hier ooit heeft zitten mopperen over dat de kabels te heet werden omdat de kabel te dun is, en je ziet dat het plaatsen van aftermarket kabels eigenlijk gewoon nergens voor nodig is.

Goede kabelschoenen, fatsoendelijke interne busbars en correcte montage van het geheel zijn daarintegen dan weer cruciaal.

*En je procentuele verliezen nemen drastisch af onder niet-maximale belasting.

[Source90]

scoobs schreef op maandag 20 juli 2026 @ 16:04:
[...]

Het is dat mijn werk tegenwoordig het implementeren is van LLM's in diverse tools, daarom dat ik er hard op ga. Zeker als het aankomt op onderwerpen die ook maar iets te maken hebben met de veiligheid zie je dat (consumenten) LLM's altijd de implementatie voor worst case gevallen overal toepassen. Je kunt voor dit soort zaken niet goed navragen hoe het zit, tenzij je de CoT tracet om te kijken of er ook berekeningen zinn uitgevoerd. En dat gebeurt niet.

Anders gezegd: 120mm2 van de deye is schromelijk overdreven voor de kabellengtes waar wij mee werken. Dit specifieke onderdeel heeft altijd een sterke mening bij iedereen, maar deverliezen zijn niet heel groot. Het verschil tussen 50 en 95mm2 op de hoofdkabel maakt als ik me niet vergis iets van 5% uit op de totale verliezen, en de totale verliezen ná de deye zijn maximaal iets van 5% van je totale stroom.* (Had ik zelf een tijdje terug uitgerekend) Tel daarbij op dat niemand hier ooit heeft zitten mopperen over dat de kabels te heet werden omdat de kabel te dun is, en je ziet dat het plaatsen van aftermarket kabels eigenlijk gewoon nergens voor nodig is.

Goede kabelschoenen, fatsoendelijke interne busbars en correcte montage van het geheel zijn daarintegen dan weer cruciaal.

*En je procentuele verliezen nemen drastisch af onder niet-maximale belasting.

Dat was ook de reden dat ik onder al die posts het volgende had geplaatst

Ik presenteer dit ook als vraag hé, niet als feit. Kan ook een reliek uit de Victron-scene zijn, daar is het met de Lynx DC Distributor natuurlijk gemeengoed om toe te passen (die dient gelijk als busbar).

--

Betreft de kabelogen vervangen, vraag ik mij af of ik dit beter zou kunnen persen met een goedkope tang, dan dat BE heeft gedaan. Als we gaan kijken naar duurdere perstangen, kom je al snel boven het bedrag van een setje nieuwe kabels met DIN kabelogen uit, dan laat ik het maar doen.

[paQ]

Als je een AI chat vraagt om te bevestigen dat je huidige setup best al goed is, dan gaat het narratief ook die kant op.
Uit je vooraf je zorgen en vraag je je af wat er allemaal mis kan gaan, dan wordt het niet een kwestie van of, maar wanneer je huis in brand staat.

https://www.instagram.com/husk.irl/
Dit is wel een mooi account.

[ Voor 11% gewijzigd door paQ op 20-07-2026 17:05 ]

[Wolly]

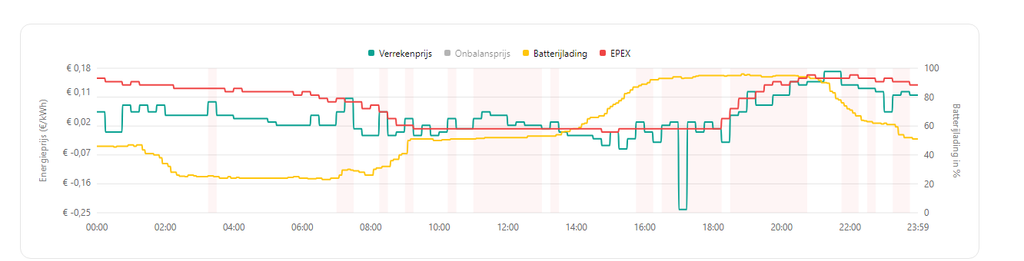

Niemand opgevallen dat er geld verdiend wordt?

[epicfailguy23]

Ik wel, mooie imports. negatieve prijzen, EV's aan de lader

[KoningSlakkie]

@Wolly @epicfailguy23 Die van -28 cent was maar kort en waarschijnlijk regeltoestand 2. De huidige van -11 cent is nog niet bezig bij mij. SOC@79%

[ Voor 13% gewijzigd door KoningSlakkie op 20-07-2026 17:19 ]

[Wolly]

KoningSlakkie schreef op maandag 20 juli 2026 @ 17:18:
@Wolly @epicfailguy23 Die van -28 cent was maar kort en waarschijnlijk regeltoestand 2. De huidige van -11 cent is nog niet bezig bij mij. SOC@79%

Ik was regeltoestand 2 alweer vergeten sinds we in AFRR zitten.

Maar ja, dan moet je daar wel voor aanbieden bij Tennet

[paQ]

Ja dat is eigenlijk iets wat niet meer zou voorkomen.

[The_KnarF]

paQ schreef op maandag 20 juli 2026 @ 16:52:

https://www.instagram.com/husk.irl/
Dit is wel een mooi account.

Ja die is grappig inderdaad, en een goed voorbeeld van wat je aan AI hebt

[epicfailguy23]

Wolly schreef op maandag 20 juli 2026 @ 17:20:
[...]




Ik was regeltoestand 2 alweer vergeten sinds we in AFRR zitten.

Maar ja, dan moet je daar wel voor aanbieden bij Tennet

Ik had 83% soc en imports dus was toch handig om te gaan laden. En met huidige vergoedingen en ere moet ik echt mijn best doen om verlies te maken

[blue eyes]

ESP32 is binnen; werkt in HA, de fan speed is aanpasbaar!

Eerste testen geslaagd. Als volgende stap de temp. sensoren toevoegen, maar ik wacht nog op 1 onderdeel (Adafruit DS2484 I2C to 1-Wire Bus Adapter Breakout) om de temp sensoren aan te sluiten op het ESP board.

Backorder....

Eerste test geslaagd!

[Speedy-Andre]

Ik regel mijn 5 fans met een €2 printje waar een sensor op zit en HA stuurt een smartplug aan die de 12V schakelt.

[ Voor 12% gewijzigd door Speedy-Andre op 20-07-2026 19:13 ]

[blue eyes]

Weet je Rome te liggen? En ja, inderdaad, om daar te geraken zijn er meerdere wegen mogelijk

[ Voor 10% gewijzigd door blue eyes op 20-07-2026 19:20 ]

[Ronald]

blue eyes schreef op maandag 20 juli 2026 @ 19:06:
ESP32 is binnen; werkt in HA, de fan speed is aanpasbaar!

Eerste testen geslaagd. Als volgende stap de temp. sensoren toevoegen, maar ik wacht nog op 1 onderdeel (Adafruit DS2484 I2C to 1-Wire Bus Adapter Breakout) om de temp sensoren aan te sluiten op het ESP board.

Backorder....

Eerste test geslaagd!

Als mijn budget printje benoemd in de bron van mijn print niet voldoet dan houdt ik me aanbevolen voor shopping list en esp config

[blue eyes]

Dit rijtje; verdere losse toebehoren naar eigen inzicht.
Opgemerkt: Ik heb bewust gezocht op simpel. Ik wilde niet knippen, solderen, of wat dan ook. Plug and play. Dus het kan echt fors goedkoper.

Op dit boardje zitten 4 stuks 4 pin fan aansluitingen. Dus 4 Fans, of meerdere via split kabels.
Temp sensoren: er is 1 ingang beschikbaar, maar je kan via WAGO klemmen meerdere sensoren op deze ene ingang monteren. Elke sensor heeft zijn eigen signal kabel (en aarde / power).

• ESP32-S2 WiFi Fan Controller for Home Assistant - 4x PWM
• Adafruit DS2484 I2C to 1-Wire Bus Adapter Breakout
• 230v (adaptor, had ik nog)
• Behuizing - ik ga zelf voor een grote lasdoos van de Gamma
• 4 Pin fans (12v variant van Noctua hier gekozen, lagen hier nog)
• 4 pin verlengkabels (kies je lengte)
• Temperatuursensoren DS18B20
• Qwiic JST-SH 4-Pin Kabel (connecten van ESP en Adafruit board)

ESP eerst preppen via USB kabel, wifi inregelen, en dan toevoegen binnen HA.
Via ESPHOME config deze kaart toevoegen, dan zoals je al zegt, de YAML code doorvoeren, en voila, daar zijn de sensoren beschikbaar.
Code kan ik prima delen - ik heb dit AI gevraagd te maken, hardware doorgegeven en ik kreeg de YAML terug.

[ Voor 41% gewijzigd door blue eyes op 21-07-2026 09:28 ]

[lhoBas]

Ben ik de eerste waarbij de slimme meter het ‘begeeft’ icm met Balans systeem? ~eind juni is ‘ie kennelijk gestopt met rapporteren (rond het zware onweer, realiseer ik me nu) aan netbeheerder en komen er geen resultaten meer door in het dashboard. Ondertussen geen de activaties wel gewoon door, benieuwd hoe dat verrekend gaat worden.

Op afstand krijgt Enexis het niet opgelost, dus er komt over 6-8 weken iemand langs 😅 (Nagelnieuwe meter, vlak voor Balans installatie van enkel fase naar 3f gewisseld, ZIV 5CTA3BCF000AAD0)

[stormwind65]

Source90 schreef op zondag 19 juli 2026 @ 22:01:
[...]

[Afbeelding]

Foto van de setup wordt geapprecieerd

[jeeedeee]

@stormwind65 wow wat bruut 😃

[zunrob]

Voor de fans gebruik ik deze: https://www.sdr-engineeri...uct/product&product_id=50

Is van een mede Tweaker, en kun je meteen gebruiken.

[develdonk]

Suggestie (ik heb deze overal hangen)

https://www.brandblussershop.nl/product/automatisch-bluspatroon-blauw/

[jacovn]

Nou mijn accu kan prima onder de 10%. eV gisteren vol geladen en nu is het nog 5%. Ik denk dat de wp warm water gemaakt heeft en zwembad wp staat ook aan. Wordt zo te zien op 5% gehouden

[blue eyes]

Toch apart om te zien al 3 dagen op een rij negatieve resultaten. En dat in de maand juli

Juli heeft uiteraard ook dagen met weinig zon, en met veel EV laden krijg je dan wellicht dit.

[jacovn]

EV was vol en toen zat er nog 28% in de accu (21:00) door naar 5% gezakt door de WP load en huis gebruik (rond de 1000 watt)

[The Legend]

develdonk schreef op dinsdag 21 juli 2026 @ 05:20:
Suggestie (ik heb deze overal hangen)

https://www.brandblussershop.nl/product/automatisch-bluspatroon-blauw/

[Afbeelding]

Als je doel is om een een brand veroorzaakt door iets anders dan de accu te blussen, prima. Maar zoiets is niet effectief tegen een accubrand of ontgassing (dus een calamiteit vanuit de accu zelf).

[develdonk]

The Legend schreef op dinsdag 21 juli 2026 @ 08:15:
[...]


Als je doel is om een een brand veroorzaakt door iets anders dan de accu te blussen, prima. Maar zoiets is niet effectief tegen een accubrand of ontgassing (dus een calamiteit vanuit de accu zelf).

Heb al een elektro kortsluiting brand meegemaakt. Accu brand helpt niks tegen. Veel mensen kennen dit niet dus dacht dat het een goede tip was voor kennis van andere 😊 bij mij hangt boven elke inverter, meterkast, warmtepomp, etc dit ding en brandmelder. Moet natuurlijk ieder voor zich weten.

[blue eyes]

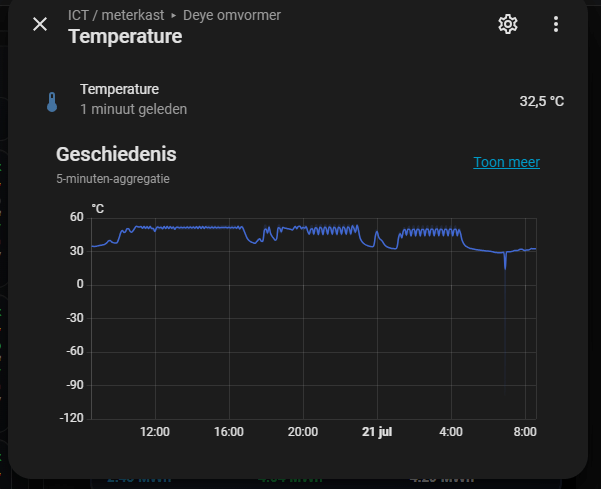

De grootste hitte is geweest - nachten worden fors kouder.

Temp. van de omvormer dicht bij de 30 graden.... Uiteraard, tussen 1 en 4 veel 20 kWh export, dus duidelijk hoger 53 - 54 graden), maar in rust duidelijk koeler.
De aanvoer en afvoer werken echt.
Als de fans uitzet schiet de temp omhoog.

[ Voor 30% gewijzigd door blue eyes op 21-07-2026 08:38 ]

[Frence]

blue eyes schreef op dinsdag 21 juli 2026 @ 08:36:
De grootste hitte is geweest - nachten worden fors kouder.

Temp. van de omvormer dicht bij de 30 graden.... Uiteraard, tussen 1 en 4 veel 20 kWh export, dus duidelijk hoger 53 - 54 graden), maar in rust duidelijk koeler.
De aanvoer en afvoer werken echt.
Als de fans uitzet schiet de temp omhoog.

[Afbeelding]

jij bent de DEYE extra aan het koelen? ik kwam hier ff om te lezen of meer mensen de ruimte wat warm vonden met de DEYE als kachel;) mijn garage is al enkele weken 30 graden...

[Ronald]

Dat is meer de Deye stiller houden… Beast mode is niet best

[blue eyes]

Die 2 140mm fans zijn niet stil
Het is koeler, maar meer lawaai.
Maar ik moet nog fine tunen, afvoerbuis naar buiten is nog niet geinstalleerd, etc. Kortom, even snel gedaan.
De RPM kan nog naar beneden, etc.

[blue eyes]

Frence schreef op dinsdag 21 juli 2026 @ 09:36:
[...]

jij bent de DEYE extra aan het koelen? ik kwam hier ff om te lezen of meer mensen de ruimte wat warm vonden met de DEYE als kachel;) mijn garage is al enkele weken 30 graden...

En ja, zonder deze koeling, met name juni, erg warm in de garage.
Een aanvoer van koude lucht, maar zeker de afvoer van warme lucht hebben dit grotendeels verholpen!

[Wolly]

blue eyes schreef op dinsdag 21 juli 2026 @ 08:09:
Toch apart om te zien al 3 dagen op een rij negatieve resultaten. En dat in de maand juli

Juli heeft uiteraard ook dagen met weinig zon, en met veel EV laden krijg je dan wellicht dit.

Even gekeken en het is inderdaad atypisch gedrag.

Op 19-7 heb ik meerdere kwartieren een negatieve opbrengst, tot -20ct aan toe. Dit allemaal tussen 16:00 en 18:45, de uren waarop normaal gesproken iets verdiend zou moeten worden.

Als je kijkt naar de regeltoestanden (in roze) wel te begrijpen. Maar is dat niet waarom we al die tijd verlangden naar AFRR

[deejeebv]

Wolly schreef op dinsdag 21 juli 2026 @ 10:07:
[...]


Even gekeken en het is inderdaad atypisch gedrag.

Op 19-7 heb ik meerdere kwartieren een negatieve opbrengst, tot -20ct aan toe. Dit allemaal tussen 16:00 en 18:45, de uren waarop normaal gesproken iets verdiend zou moeten worden.

Als je kijkt naar de regeltoestanden (in roze) wel te begrijpen. Maar is dat niet waarom we al die tijd verlangden naar AFRR
[Afbeelding]

Kan het niet zijn dat je batterij toen (te) vol was waardoor je ging exporteren. Ik heb in die periode geen exports gehad.

[Wolly]

deejeebv schreef op dinsdag 21 juli 2026 @ 10:20:
[...]

Kan het niet zijn dat je batterij toen (te) vol was waardoor je ging exporteren. Ik heb in die periode geen exports gehad.

Het waren imports

Die vervolgens vanaf 20:45 weer werden verkocht.

[deejeebv]

Ik had ook geen imports rond die tijd, mijn SOC was wel wat hoger.

[MertijnW]

Is iemand bereid om, net zoals bij de LilyGo, een soort korte handleiding te maken met componenten om zo'n ventilator boven je Deye omvormer te plaatsen? Ik ben erg geïnteresseerd en kan natuurlijk zelf wel het e.e.a. gaan bestellen, maar ik leer graag van goede ervaringen!

[Wolly]

deejeebv schreef op dinsdag 21 juli 2026 @ 10:44:
Ik had ook geen imports rond die tijd, mijn SOC was wel wat hoger.
[Afbeelding]

Maakt ook niet zoveel uit dat het bij jou anders liep, ik verbaas mij meer over het feit dat er nog steeds gegokt wordt op onbalans en dat we dan te maken krijgen met verlies door regeltoestand 2.

We zijn nu een maand BSP.

Balans Energie schreef op woensdag 14 januari 2026 @ 19:18:

Belangrijk om te benoemen is dat de “Huidige Laag B – Onbalans EMS-correctie” zal worden vervangen met “aFRR + onbalans EMS-correctie”.
Zodra we de BSP registratie hebben verkregen. Het belangrijkste verschil is dat onbalans een reactieve markt is (price taker), terwijl aFRR een gecontracteerd product is met vooraf vastgelegde biedingen. Daardoor verdwijnt bij aFRR het risico dat prijzen binnen een kwartier “omslaan” en ontstaat er meer voorspelbaarheid en stabiliteit in de opbrengsten.

[paQ]

MertijnW schreef op dinsdag 21 juli 2026 @ 10:51:
Is iemand bereid om, net zoals bij de LilyGo, een soort korte handleiding te maken met componenten om zo'n ventilator boven je Deye omvormer te plaatsen? Ik ben erg geïnteresseerd en kan natuurlijk zelf wel het e.e.a. gaan bestellen, maar ik leer graag van goede ervaringen!

Ik zou mezelf eerst afvragen wat je er mee hoopt te bereiken.
Heb je last van het geluid van de Deye fans? Veel anders dan dat win je er namelijk niet mee.
Zo'n apparaat kan maar zoveel warmte afstaan aan zijn omgeving. Als de omgeving te warm wordt zul je die warmte moeten zien te lozen.

[Wolly]

MertijnW schreef op dinsdag 21 juli 2026 @ 10:51:
Is iemand bereid om, net zoals bij de LilyGo, een soort korte handleiding te maken met componenten om zo'n ventilator boven je Deye omvormer te plaatsen? Ik ben erg geïnteresseerd en kan natuurlijk zelf wel het e.e.a. gaan bestellen, maar ik leer graag van goede ervaringen!

Temp regelaar https://nl.aliexpress.com/item/1005007267153343.html
3x fans Arctic Pro P12
3d Print case, zie Get!em in "Ervaringen met onbalanshandel door Balans Batterij & Energie"

[Get!em]

Mijn lokale batterij leverancier kwam nog even promoten.

Is maar weer eens duidelijk wat voor deal de balans batterij is.

Qua opbrengst komen ze wel ongeveer op t zelfde.

[ Voor 3% gewijzigd door Get!em op 21-07-2026 11:27 ]

[Frence]

blue eyes schreef op dinsdag 21 juli 2026 @ 09:49:
[...]


En ja, zonder deze koeling, met name juni, erg warm in de garage.
Een aanvoer van koude lucht, maar zeker de afvoer van warme lucht hebben dit grotendeels verholpen!

ja er moet natuurlijk ook wat lucht uit de ruimte kunnen dat is nu niet.

als het niet echt problemen oplevert dan is het voor mij wel oke.

[jeeedeee]

Nieuwe AI modus werkt goed bij mij, waarbij eerst in de ochtend werd bijgeladen omdat de SoC laag was, blijft nu de import beperkt, zodat er genoeg ruimte in de accu is om de PV in op te slaan. Eerst de accu vanochtend leeggemaakt door de auto te laden. Sindsdien geen imports meer, dit gedrag is volgens mij vrij nieuw volgens mij. Voorspelde hoeveelheid PV 66 kWh, eind SoC 98%, op naar een volle cycle op eigen PV vandaag...

[Speedy-Andre]

Ik denk dat ik de 'AI' afkorting iets anders zou uitleggen
Nog altijd rekent hij pv op de Deye mee die daar al een maand niet meer op zit.
Hoe eenvoudig is het om die pv niet mee te tellen als daar niks op binnen komt...
Een bericht/vraag daar over (en andere zaken) van 10 juli is niet beantwoord.
Misschien is het voordelig dat er (daardoor) bijna niets wordt ingekocht en alles op pv draait omdat dit volgens de 'AI' dagelijks 1-2x de batterij capaciteit zou moeten kunnen leveren.
Ik ben trouwens niet de eerste die z'n pv op een later moment naar de Deye heeft gezet omdat die dan kan bepalen of het wel of niet actief moet zijn.
Momenteel vind ik tot 16kW export gunstiger omdat ik de batterijen nauwelijks vol krijg als ze tot 17% ontladen (moet ik ook nog blij zijn dat hij stopt bij 13% lees idle?).

[Nomad]

Beetje bijzondere inkoopactie? Is dit een Afrr inkoop ofzo? Want hij is slechts de PV aan het aanvullen tot 8kw oplaad vermogen? En zo is die al een paar minuten aan de slag

Edit: na 4 minuten toch versprongen naar inkoop 10.700w vermogen. Waarom dat niet 11.xxx is weet ik ook niet. Toch niet weer een indicatie dat de accu aan het stuk gaan is? Was verminderd vermogen niet ook een indicatie?

[ Voor 18% gewijzigd door Nomad op 21-07-2026 12:38 ]

[Wolly]

Nomad schreef op dinsdag 21 juli 2026 @ 12:35:
[Afbeelding]

Beetje bijzondere inkoopactie? Is dit een Afrr inkoop ofzo? Want hij is slechts de PV aan het aanvullen tot 8kw oplaad vermogen? En zo is die al een paar minuten aan de slag

Dat is AFRR, zie ik al een maand.

[Nomad]

Wolly schreef op dinsdag 21 juli 2026 @ 12:37:
[...]


Dat is AFRR, zie ik al een maand.

Ah voor mij nieuw, maar ik let er ook weinig op en heb ook geen dashboard specifiek gemaakt waar ik het later beter terug kan zien.

[bikermouse]

Ronald schreef op maandag 20 juli 2026 @ 13:49:
[...]


Mijn gedachte zit dan meer in een minder deugdelijk geknepen kabeloog. Je kabel is veel minder warm

Dat kan zeker het geval zijn.
Een tijdje terug kwam ik in mijn garage waar de accu's als 3 weken stonden te draaien en rook het naar gesmolten plastic. Bleek dat de aansluiting van de DC-kabel van inverter naar 1e accu 130 graden was en het plastic begon te smeulen. Alles uitgeschakeld, maar net op tijd er bij dus.

Bij nadere inspectie leek het allemaal goed vast te zitten, maar was het kabeloog toch niet goed aangekrompen, dus precies daar werd ie ook superheet.
Installatie-team is langs geweest en heeft de kabel vervangen. Gaven aan dit vaker gezien te hebben..

Toch ietwat zorgelijk dit soort kwaliteits-issues met de kabels dat dit "plotseling" kon optreden (mogelijk ontstaan omdat de accu een beetje verplaatst was).

[MertijnW]

paQ schreef op dinsdag 21 juli 2026 @ 10:54:
[...]

Ik zou mezelf eerst afvragen wat je er mee hoopt te bereiken.
Heb je last van het geluid van de Deye fans? Veel anders dan dat win je er namelijk niet mee.
Zo'n apparaat kan maar zoveel warmte afstaan aan zijn omgeving. Als de omgeving te warm wordt zul je die warmte moeten zien te lozen.

Daar heb je wel een punt. Wil vooral warmte afvoeren, maar misschien kan ik beter daarvoor iets bedenken op mijn schuur die 35+ graden wordt met dit weer.

Iemand al ervaringen met iets wat effectief is daarvoor?

[Wolly]

bikermouse schreef op dinsdag 21 juli 2026 @ 13:32:
[...]

Dat kan zeker het geval zijn.
Een tijdje terug kwam ik in mijn garage waar de accu's als 3 weken stonden te draaien en rook het naar gesmolten plastic. Bleek dat de aansluiting van de DC-kabel van inverter naar 1e accu 130 graden was en het plastic begon te smeulen. Alles uitgeschakeld, maar net op tijd er bij dus.

Bij nadere inspectie leek het allemaal goed vast te zitten, maar was het kabeloog toch niet goed aangekrompen, dus precies daar werd ie ook superheet.
Installatie-team is langs geweest en heeft de kabel vervangen. Gaven aan dit vaker gezien te hebben..

Toch ietwat zorgelijk dit soort kwaliteits-issues met de kabels dat dit "plotseling" kon optreden (mogelijk ontstaan omdat de accu een beetje verplaatst was).

Inderdaad een bekend probleem, kabels kunnen heel heet worden en zelfs leiden tot smeulende onderdelen.

Guido7619 in "Ervaring Balans Energie: TenneT BSP aFRR"
Dbm12 in "Ervaring Balans Energie: TenneT BSP aFRR"
tweakurk in "Ervaring Balans Energie: TenneT BSP aFRR"
shaft83 in "Ervaringen met onbalanshandel door Balans Batterij & Energie"

[paQ]

MertijnW schreef op dinsdag 21 juli 2026 @ 13:37:
[...]

Daar heb je wel een punt. Wil vooral warmte afvoeren, maar misschien kan ik beter daarvoor iets bedenken op mijn schuur die 35+ graden wordt met dit weer.

Iemand al ervaringen met iets wat effectief is daarvoor?

Door de warmte naar buiten af te voeren. En vanaf hoe dichter bij de Deye je dat kunt doen, hoe effectiever het is.

[blue eyes]

paQ schreef op dinsdag 21 juli 2026 @ 14:02:
[...]



Door de warmte naar buiten af te voeren. En vanaf hoe dichter bij de Deye je dat kunt doen, hoe effectiever het is.

Inderdaad, is vaker gezegd. Afvoeren!

[E-Transitie]

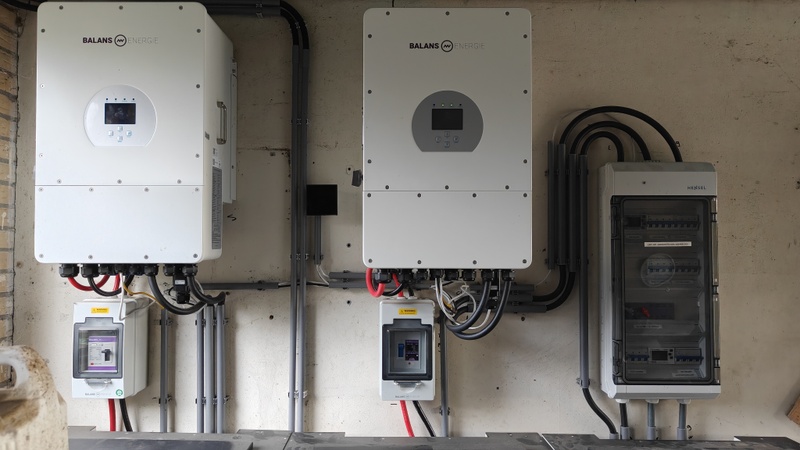

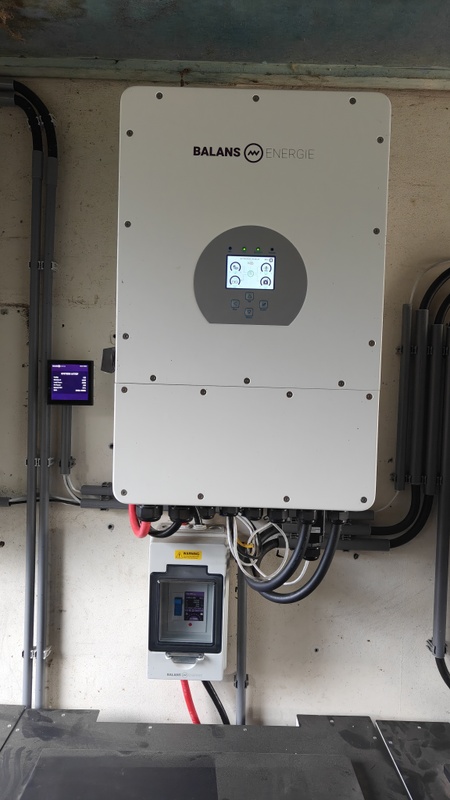

stormwind65 schreef op maandag 20 juli 2026 @ 22:34:
[...]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Heb je dan 3x35 Ampère?

[xxander968]

De accu en omvormer staan hier in een houten prefab schuur. De planken daarvan zijn destijds slecht gemonteerd waardoor planken niet aansloten en sommigen waren kromgetrokken. Het geluid van de Deye kon daarom makkelijk de schuur uit en dat stoorde me. Ik heb circa twee weken planken van de schuur gehad om ze recht te maken, schilderen en beter terug te monteren. De warmte kon daarmee ook vrij de schuur uit omdat het eigenlijk alleen nog een geraamte was ipv een dichte muur. Het viel me op dat de Deye nog steeds hard ging koelen bij activaties. Data heb ik niet, maar ik heb het gevoel dat de omzetverliezen dusdanig zijn dat de omvormer hoe dan ook zo warm wordt dat de zgn beast mode niet echt voorkomen kan worden. Er is simpelweg teveel warmteverlies. Fans monteren geef ongetwijfeld wat efficiëntere koeling voor de Deye, maar de boel veel stiller of koeler maken lijkt me een utopie.

[Bman]

Ben me ook aan het bedenken om het geluid te reduceren. Ik wil een rek vv noppen schuim maken en deze voor de Deye te zetten. Het linker raam staat nu open maar is dan afgeschermd door de geluidswering. Het rechter raam komt nog een hor in en zet ik continu open. Met ventilatoren boven op de Deye in 3D casing naar voorbeeld Get!em in "Ervaringen met onbalanshandel door Balans Batterij & Energie" hoop ik de warmte sneller weg te krijgen. Misschien dat ik later de 3D casing onder erbij moet zetten. https://www.printables.com/model/641124-fan-mount-deye-81012kw-lufterhalterung-deye-81012k#preview.usTST



Dan samen met een krachtige voetventilator ipv deze tafel ventilator moet behuizing van de Deye gekoeld worden. Proef ondervindelijk werkt deze setup al om de Deye temperatuur sneller te doen zakken en is de beast mode korter van duur. De temperatuur regeling kun je vlg mij afstemmen op de Inverter sensor. Rond de 53’C komt deze in. Met een smart plug en HA aansturing eenvoudig te realiseren. Of zie ik dat te simpel?

[veejee]

Bman schreef op dinsdag 21 juli 2026 @ 17:01:
Ben me ook aan het bedenken om het geluid te reduceren. Ik wil een rek vv noppen schuim maken en deze voor de Deye te zetten. Het linker raam staat nu open maar is dan afgeschermd door de geluidswering. Het rechter raam komt nog een hor in en zet ik continu open. Met ventilatoren boven op de Deye in 3D casing naar voorbeeld Get!em in "Ervaringen met onbalanshandel door Balans Batterij & Energie" hoop ik de warmte sneller weg te krijgen. Misschien dat ik later de 3D casing onder erbij moet zetten. https://www.printables.com/model/641124-fan-mount-deye-81012kw-lufterhalterung-deye-81012k#preview.usTST

[Afbeelding]

Dan samen met een krachtige voetventilator ipv deze tafel ventilator moet behuizing van de Deye gekoeld worden. Proef ondervindelijk werkt deze setup al om de Deye temperatuur sneller te doen zakken en is de beast mode korter van duur. De temperatuur regeling kun je vlg mij afstemmen op de Inverter sensor. Rond de 53’C komt deze in. Met een smart plug en HA aansturing eenvoudig te realiseren. Of zie ik dat te simpel?

[Afbeelding]

Ik heb zelf 3 Arctic P12 Pro pst fans aan de onderzijde geplaatst, ik heb hiervoor een case gemaakt zodat de luchtstroom enkel en alleen door de koelvinnen in de Deye geblazen kunnen worden. Aan de bovenzijde heb ik 3 Arctic P12 slim pst geplaatst om de luchtstroom weer naar buiten te trekken.

Het resultaat is dat de Deye niet meer in beast mode gaat, temperatuur niet meer boven de 54 graden uitkomt, zelfs onder langdurige aFRR blokken van 3 kwartier of de auto laden.

Ik stuur alles aan met een Noctua PWM fan controller, volgende stap is om nog een temperatuursensor op de deye plakken zodat deze de PWM controller aanstuurt.

Ik ben een dB nazi en ik ben enorm blij met deze set-up, het scheelt echt enorm qua geluid.

[The Legend]

veejee schreef op dinsdag 21 juli 2026 @ 19:06:
[...]

Ik heb zelf 3 Arctic P12 Pro pst fans aan de onderzijde geplaatst, ik heb hiervoor een case gemaakt zodat de luchtstroom enkel en alleen door de koelvinnen in de Deye geblazen kunnen worden. Aan de bovenzijde heb ik 3 Arctic P12 slim pst geplaatst om de luchtstroom weer naar buiten te trekken.

Het resultaat is dat de Deye niet meer in beast mode gaat, temperatuur niet meer boven de 54 graden uitkomt, zelfs onder langdurige aFRR blokken van 3 kwartier of de auto laden.

Ik stuur alles aan met een Noctua PWM fan controller, volgende stap is om nog een temperatuursensor op de deye plakken zodat deze de PWM controller aanstuurt.

Ik ben een dB nazi en ik ben enorm blij met deze set-up, het scheelt echt enorm qua geluid.

Hoe is jouw omgevingstemperatuur? Werkt dit ook nog als die 30+ graden is?

[Source90]

Weer eens gekeken met de Warmtecamera.
Bovenste aansluitingen zijn 60c of meer. Terwijl de onderste accu rond de 25-30c zit.

Zou deze kabeloog (of de interne aansluiting batterij) bij deze accu dan ook niet goed zitten? Zit wel al op moment aangedraaid. Verschil is ruim 30c met andere accu's.

De plus kabel van master accu naar Deye is ook ruim 60c.

[ Voor 15% gewijzigd door Source90 op 21-07-2026 20:43 ]

[scoobs]

Slechte connectie zie je aan een temperatuur gradient op de kabel zelf he.

En I2R is de formule, dus een kabel met 3x de stroom wekt 9x zoveel warmte op.

[Quaros]

veejee schreef op dinsdag 21 juli 2026 @ 19:06:
[...]

Ik heb zelf 3 Arctic P12 Pro pst fans aan de onderzijde geplaatst, ik heb hiervoor een case gemaakt zodat de luchtstroom enkel en alleen door de koelvinnen in de Deye geblazen kunnen worden. Aan de bovenzijde heb ik 3 Arctic P12 slim pst geplaatst om de luchtstroom weer naar buiten te trekken.

Het resultaat is dat de Deye niet meer in beast mode gaat, temperatuur niet meer boven de 54 graden uitkomt, zelfs onder langdurige aFRR blokken van 3 kwartier of de auto laden.

Ik stuur alles aan met een Noctua PWM fan controller, volgende stap is om nog een temperatuursensor op de deye plakken zodat deze de PWM controller aanstuurt.

Ik ben een dB nazi en ik ben enorm blij met deze set-up, het scheelt echt enorm qua geluid.

De ruimte waarin de Deye bij mij hangt wordt geconditioneerd waarbij in de zomer de temperatuur tussen de 20 en 25 graden wordt gehouden. Toch gaat de omvormer regelmatig in beast mode bij (langere) activaties. Niet dat ik er last van hebt, maar volgens mij voorkom je dat toch niet. Hoe goed je het geheel ook koelt.

[Get!em]

Quaros schreef op dinsdag 21 juli 2026 @ 20:36:
[...]

De ruimte waarin de Deye bij mij hangt wordt geconditioneerd waarbij in de zomer de temperatuur tussen de 20 en 25 graden wordt gehouden. Toch gaat de omvormer regelmatig in beast mode bij (langere) activaties. Niet dat ik er last van hebt, maar volgens mij voorkom je dat toch niet. Hoe goed je het geheel ook koelt.

Je voorkomt t niet, maar met 3 extra fans bovenop heb ik de tijd dat hij ik beastmode staat meer dan gehalveerd tijdens activaties en als het alleen PV opslag is, is het nu geheel verdwenen.

[blue eyes]

Ik heb er twee stuks 120 mm er bovenop, draaien op 50%, 2 stuks 90 mm onder de omvormer op 50%, en dan nog 2 stuks 140 mm, ingaand, uitgaand. / buitenmuur voor de afvoer en aanvoer.

Komt nu niet boven de 55 graden, dus lijkt prima, beetje testen met instellingen.
Dadelijk met de temp. sensoren automatiseren.
Vanaf 18 uur continue exports, dus nogmaals, 55 graden omvormer is prima!

[ Voor 11% gewijzigd door blue eyes op 21-07-2026 21:58 ]

[veejee]

The Legend schreef op dinsdag 21 juli 2026 @ 19:41:
[...]


Hoe is jouw omgevingstemperatuur? Werkt dit ook nog als die 30+ graden is?

Accu staat buiten, droog onder een overkapping waar de voorzijde van open is waardoor de lucht uit de deye makkelijk afgevoerd kan worden.

En ja ik heb enorm verschil gemerkt tijdens de warme dagen, de deye sloeg veel minder aan terwijl buiten temp 38 graden was.

De 6 fans generen behoorlijke airflow, dat lijkt de deye lekker te vinden!

Ik ben er erg blij mee iig.

Nog een kleine note: het grootste verschil merkte ik toen ik de tweede set-up had geplaatst aan de onderzijde. Ik had de bovenkant eerst een paar weken draaien en aan de onderkant een grote Noctua fan van 20mm, maar sinds dat ik de onderkant actief koel met fans die voor statische druk zorgen merk ik nog een groter verschil.

[ Voor 48% gewijzigd door veejee op 21-07-2026 22:11 ]

[ReKo1977]

Is een 683m3 150mm buisventilator met temparatuursensor boven de deye voldoende in een garage van 3 x 7 x 2.6.

[Source90]

scoobs schreef op dinsdag 21 juli 2026 @ 20:22:
Slechte connectie zie je aan een temperatuur gradient op de kabel zelf he.

En I2R is de formule, dus een kabel met 3x de stroom wekt 9x zoveel warmte op.

Activaties gingen nog even door.
Kneep hem toch wel ietsje. Dit is de kabel naar de Deye. Als ik richting busbar ga, denk ik dat ik iets dikker ga voor enkel deze kabel.

Is ook echt warm -heet om aan te raken. Enkel de plus, straalt ook warmte uit.
Zit elke keer met mijn dikke vinger voor de Thermal camera (onder telefoon -model), nu maar in landscape genomen 🥸

De connectoren en accu's vielen mee qua temperatuur (30-40c, afhankelijk welke).

[ Voor 5% gewijzigd door Source90 op 21-07-2026 22:20 ]

[The Legend]

Source90 schreef op dinsdag 21 juli 2026 @ 22:17:
[...]

Activaties gingen nog even door.
Kneep hem toch wel ietsje. Dit is de kabel naar de Deye. Als ik richting busbar ga, denk ik dat ik iets dikker ga voor enkel deze kabel.

Heb 92c gezien. Maar zit elke keer met mijn dikke vinger voor de Thermal camera (onder telefoon -model), nu maar in landscape genomen 🥸

[Afbeelding]

[Afbeelding]

Heb je ook de terminals gemeten? Als de mantel op 90 graden zit, dan zitten de terminals daar dik boven.

[Source90]

Die zijn een stuk koeler, afhankelijk of je de onderste meet (30c) of master (65-70c).

[scoobs]

Wacht, het midden - het punt dat het verste weg is van je terminals - van je kabel is het warmste punt? Die failure mode heeft hier nog niet de revue gepasseerd.

En de andere pool naar de deye is een stuk minder warm? Zo op het eerste gezicht klinkt dat als een verschil in kabeldikte/QC issue. 87 is ook best warm. De eerdere foto van 60c was normaal.

Vergeet alle kabels die niet naar de deye lopen: geen gelijke stroomsterkte = niet te vergelijken. Maar een plus en min met dezelfde stroomsterkte die zo sterk afwijken zijn wel frappant. Vooral als het geen invloeden vd connector zijn

[ Voor 33% gewijzigd door scoobs op 21-07-2026 22:37 ]

[Source90]

Links op de foto gaat de kabel de Deye in. Inderdaad in het begin (van accu gezien) tot midden kabel het heetst (ook heet om aan te raken). Dit was de plus/rode kabel. De zwarte was beduidend minder warm. Warmte van de rode kabel voelde je "stralen" naar de overige onderdelen in de buurt.

Wellicht een partiële kabelbreuk? Of zou hij dan helemaal niet meer werken? Als ik het goed lees, is de nominale constructie van zo'n kabel 636 koperdraadjes van 0,30 mm. Als er een breuk in een deel van die draadjes zit, is die 50mm² geen 50mm meer lijkt mij..?
Heb zelf overigens geen gekke dingen gedaan met de toren/kabel. Ook niet verreden dat hij strak komt te staan, etc.

Heb geen idee hoe lang de kabel al deze temperaturen doet. Vorige keer dat ik gemeten had/keek, waren er niet zulke vrij lange activatie-periodes (vandaag ruim 3 uur lang dumpen (eerst in EV, daarna net) op maximaal vermogen).

Ik ga ook maar in de rij staan bij BE voor servicebezoek

[ Voor 53% gewijzigd door Source90 op 21-07-2026 23:04 ]

[veejee]

Er is trouwens een mogelijkheid om de temperatuur van de deye uit te lezen via de app SOLARMAN.

Klik op Aparaat > Omvormer > Meer apparaatinformatie > Temperatuur

Je kunt ook zodra je op meer apparaatinformatie hebt geklikt naar geschiedenis, daar kan je allerlei datavelden aanklikken en per dag terugkijken hoe de performance was.

[develdonk]

veejee schreef op dinsdag 21 juli 2026 @ 19:06:
[...]

Ik heb zelf 3 Arctic P12 Pro pst fans aan de onderzijde geplaatst, ik heb hiervoor een case gemaakt zodat de luchtstroom enkel en alleen door de koelvinnen in de Deye geblazen kunnen worden. Aan de bovenzijde heb ik 3 Arctic P12 slim pst geplaatst om de luchtstroom weer naar buiten te trekken.

Het resultaat is dat de Deye niet meer in beast mode gaat, temperatuur niet meer boven de 54 graden uitkomt, zelfs onder langdurige aFRR blokken van 3 kwartier of de auto laden.

Ik stuur alles aan met een Noctua PWM fan controller, volgende stap is om nog een temperatuursensor op de deye plakken zodat deze de PWM controller aanstuurt.

Ik ben een dB nazi en ik ben enorm blij met deze set-up, het scheelt echt enorm qua geluid.

Heb je wellicht foto, shopping lijstje? Handig voor ons 😁

[develdonk]

Source90 schreef op maandag 20 juli 2026 @ 13:41:
Idee voor de plus, uitgetekend zodat duidelijk is dat het niet voor elke accu komt;
[Afbeelding]

Met 75€ ook de kosten niet..

Welke onderdelen zijn dit? Toevallig shopping list? Wil ook zoiets maken en dit ziet er strak uit!

[The Legend]

Source90 schreef op dinsdag 21 juli 2026 @ 22:48:
Links op de foto gaat de kabel de Deye in. Inderdaad in het begin (van accu gezien) tot midden kabel het heetst (ook heet om aan te raken). Dit was de plus/rode kabel. De zwarte was beduidend minder warm. Warmte van de rode kabel voelde je "stralen" naar de overige onderdelen in de buurt.

Maar heb je dan ook echt gemeten op de terminal waar de kabel met oog vastzit? Daarvoor moet je dus ff de Deye cover eraf halen. Zelfde aan de kant van de DC switch (oude installatie) of het kapje op de aansluiting op de accu (nieuwe installatie). Het kan niet anders dan dat de temp daar hoger is dan de gemeten manteltemperatuur.

[ Voor 6% gewijzigd door The Legend op 22-07-2026 08:00 ]

[veejee]

develdonk schreef op woensdag 22 juli 2026 @ 04:29:
[...]

Heb je wellicht foto, shopping lijstje? Handig voor ons 😁

1x: https://azerty.nl/product/noctua-na-fc1-fan-controller/3261727?channable=03beb0736b7500333236313732372d6f7267616e6963a3&utm_source=google&utm_medium=organicshopping

3x Arctic P12 PWM PST slim voor boven de Deye: https://www.megekko.nl/product/1995/1143812/Case-fans/ARCTIC-P12-Slim-PWM-PST

3x Arctic P12 Pro PWM PST voor onder de deye: uitvoering: ARCTIC P12 Pro PST, 5-pack, Zwart, 120mm

1x 24v voeding voor de Noctua pwm controller, ik heb voor het gemak ook een Noctua gekozen, deze kan met gemak alle 6 fans op het hoogste volume aansturen. Er zullen vast goedkopere opties hiervoor zijn.

Temperatuurcontroller heb ik nog niet opgezocht: ik hou me aanbevolen voor suggesties!

Wat nog voor de volledigheid mooi zou zijn is om wat roosters te plaatsen voor de fans zodat hier niks tussen kan komen. (Ik had nog wat ijzerwerk en gaas over van een ander project en heb dat gebruikt).

Voor de case aan de boven en onderkant weet ik dat er mede tweakers zijn met een 3D printer die tegen vergoeding een case kunnen maken. Ik heb ervoor gekozen om het met wat overgebleven hobby/bouwmateriaal te doen. ik weet even niet meer welke tweakers het waren met een 3D printer (check daarvoor het vorige topic).

Voor de onderkant is het wel belangrijk dat er een case omheen zit dit aansluit op de deye zodat de statische druk van de fans door de koelvinnen de Deye in wordt geblazen, dit vergroot de impact!

[ Voor 11% gewijzigd door veejee op 22-07-2026 09:01 ]

[Source90]

The Legend schreef op woensdag 22 juli 2026 @ 07:58:
[...]


Maar heb je dan ook echt gemeten op de terminal waar de kabel met oog vastzit? Daarvoor moet je dus ff de Deye cover eraf halen. Zelfde aan de kant van de DC switch (oude installatie) of het kapje op de aansluiting op de accu (nieuwe installatie). Het kan niet anders dan dat de temp daar hoger is dan de gemeten manteltemperatuur.

Wel aan de accu kant inderdaad, niet aan de Deye zijde zonder kap. Zal ik bij volgende reeks Activaties wel meten.

[Source90]

develdonk schreef op woensdag 22 juli 2026 @ 06:03:
[...]

Welke onderdelen zijn dit? Toevallig shopping list? Wil ook zoiets maken en dit ziet er strak uit!

Met de 75€ doelde ik op de T-fuse als extra

Voor de busbar:
2x M8 DC MODULAR 5 STUD BUSBAR 50V / 600A > bij huidige M8-M8 kabels

Of

2x M10 DC MODULAR 5 STUD BUSBAR 50V / 600A > als je nieuwe kabels neemt met M8-M10 ogen

Kabelschoenen: 4x in zowel rood als zwart bij 3 batterijen: +1 per kleur bij elke extra accu. > op busbar


Pagina terug de discussie over het niet nodig hebben van onderstaande, mocht je toch de linkjes willen:

- 1x DC MODULAR CLASS T ZEKERINGHOUDER 225A T/M 400A
- 1x CLASS T ZEKERING 250A
- 1x Link plate 600A 50MM (1 nodig)

Dat is van dit merk / deze serie .

[develdonk]

Source90 schreef op woensdag 22 juli 2026 @ 09:09:
[...]

Wel aan de accu kant inderdaad, niet aan de Deye zijde zonder kap. Zal ik bij volgende reeks Activaties wel meten.

Die t zekering wil je toch juist wel lijkt me? Of zie je dit anders?

[jeeedeee]

Hier moet de auto vol, en niet veel PV voorspeld, gelukkig lage prijzen. Ik zie dat er nu al langere activaties zijn dan voorheen zonder aFRR, en de auto wordt nu al bijna een uur direct uit het net geladen (op een klein duur blok na).
Dit is het gedrag waar we afgelopen winter van droomden, en dit werd beloofd door BE. Ik ben erg benieuwd hoe lang de huidige activatie aan houd. Dit scheelt toch ruim 10-15% omzetverliezen en bied de mogelijkheid om langer mee te liften op de activaties zoals we in de winter hebben gedaan. Hopelijk is deze logica straks ook in de nacht terug te zien...



lol... nu een afname prijs van -20 cent.... ben benieuwd of dat in de aFRR activatie terugkomt;;

edit 2: nu gestopt met importeren

[ Voor 7% gewijzigd door jeeedeee op 22-07-2026 11:10 ]

[Wolly]

Lekker lange sessie momenteel, vanaf 10;28 continu.

@jeeedeee Zulke lange periodes is zeer zeldzaam tot nu toe, meestal is het maar een paar minuten.

[ Voor 49% gewijzigd door Wolly op 22-07-2026 11:09 ]

[QuarkuS]

Ik vraag me wel af of het meer-verbruik bovenop aFRR ook tegen aFRR tarief gerekend wordt. Stel dat er 6kW aFRR gevraagd wordt op mijn aansluiting, en ik zet m'n EV lader aan, zodat ik op 16kW uitkom, rekent hij dan voor de hele 16 kW het aFRR tarief, of alleen voor die 6 kW. En wat dan voor de rest?

... hoewel hij m'n aansluiting nu op zo'n 14kW lijkt te houden, dus de batterij laadt niet maximaal.

[ Voor 14% gewijzigd door QuarkuS op 22-07-2026 11:21 ]
