Vanmorgen inkopen tegen 7ct kaal, nu tegen die prijs verkopen, is 4 ct winst voor @Balans Energie en verlies voor mij.
:strip_icc():strip_exif()/u/8511/ronald_avatar.jpg?f=community){kind=avatar}
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.

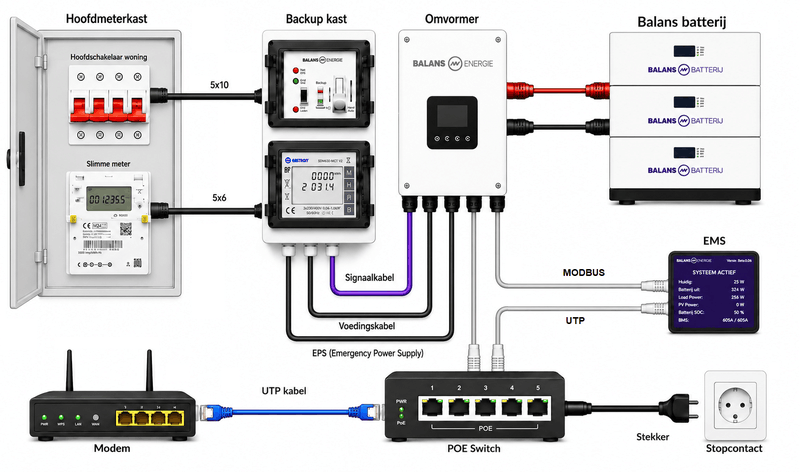

@Source90 kan jij wellicht aangeven wat je wilt vervangen (wat en waar in het schema met wat?)? Ik ga binnenkort een (off-grid) BE installatie krijgen (3 modules). Obv van dit schema van BE ben ik benieuwd wat vervangen kan worden met betere kwaliteit. Aan de telefoon was men hier ontvankelijk voor, dus ik probeer ook het goede winkelmandje en instructies voor de installateur gereed te maken.
:strip_exif()/f/image/1d6b4L1mr8WwgRojmRXiX25b.png?f=user_large)
Sii
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)
Ik zie dat de 'ATS' op automatisch staat, dat is de eerste ellende want dan doet ie wat ie wil
Op de Eastron zie ik geen verbruik op fase 3, hij kijkt naar het net dus ik verwacht dat een hoofdzekering kaduuk is (idd niet af te lezen als hij net als hier achter een verzegelde klep zit.
Ik zou met alle groepen uit de ATS op handmatig zetten en dan positie 1 of 2 kiezen.
Staat hij op automatisch dan bekrachtigt hij een stand en dan kan je beter niet 1 of 2 kiezen.
Echt triest dat hij op automatisch wordt gezet bij aflevering, BE leert blijkbaar niet van deze fouten of denkt het beter te weten.
Op de Eastron zie ik geen verbruik op fase 3, hij kijkt naar het net dus ik verwacht dat een hoofdzekering kaduuk is (idd niet af te lezen als hij net als hier achter een verzegelde klep zit.
Ik zou met alle groepen uit de ATS op handmatig zetten en dan positie 1 of 2 kiezen.
Staat hij op automatisch dan bekrachtigt hij een stand en dan kan je beter niet 1 of 2 kiezen.
Echt triest dat hij op automatisch wordt gezet bij aflevering, BE leert blijkbaar niet van deze fouten of denkt het beter te weten.
[ Voor 12% gewijzigd door Speedy-Andre op 18-07-2026 17:41 ]
PVoutput 2x Toshiba Daiseikai 8 3,5kW Atlantic Ex V3 200l coil. Gasloos 8-2016, 8620Wp, Panasonic J 7kW radiatoren, 48,2kWh BE manual
Dat schema heeft te weinig details, ik zou voorstellen om die hele off-grid kast af te bestellen en iets degelijks te kiezen zoals mijn handleiding beschrijft bij Ervaring
PVoutput 2x Toshiba Daiseikai 8 3,5kW Atlantic Ex V3 200l coil. Gasloos 8-2016, 8620Wp, Panasonic J 7kW radiatoren, 48,2kWh BE manual
:no_upscale():strip_icc():strip_exif()/f/image/1S0BpjN2jkFxwm4IB5Xdh2Pf.jpg?f=user_large)

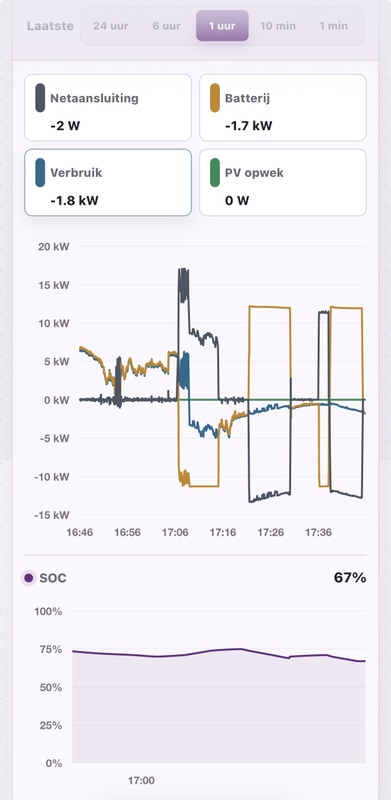

Zojuist ook een ISP (17.30-17.45) die start met inkoop en dan na een minuut omslaat naar verkoop. Geloof dat ik dat nog niet eerder heb gezien.
:strip_exif()/f/image/ejR2xE4y7LWFMcV3qj6cJs1S.png?f=user_large)
:strip_icc():strip_exif()/u/5924/crop6977968981f50_cropped.jpg?f=community)
Zo, terug uit DLD.
Veel import sessies, idem voor export. In kWh niet zoveel, 16,6 kWh import, 8,2 kWh export. Prijzen inclusief alles, dus ook de 2 cent van BE, heffingen, btw, etc. zijn 21 cent gemiddeld inkoop, 25 cent gemiddeld verkoop.
Mega dag
Veel import sessies, idem voor export. In kWh niet zoveel, 16,6 kWh import, 8,2 kWh export. Prijzen inclusief alles, dus ook de 2 cent van BE, heffingen, btw, etc. zijn 21 cent gemiddeld inkoop, 25 cent gemiddeld verkoop.
Mega dag
Alpha Innotec WP aardwarmte / 19230 WP Sunpower MAX 3 (32 / SMA - 18 / Enphase) 80 kWh BE batterij / vrijstaand huis gasloos / EV 40k per jaar
:strip_icc():strip_exif()/u/284568/crop5f8d3fa8c696a_cropped.jpeg?f=community)
Het is eigenlijk van de zotte dat er bij een nieuw geleverd product dingen vervangen moeten worden om een veiliger gevoel te hebben /voor gemoedsrust
BE zal niet aan gaan geven dat hun installatie so-so is.
Ik heb trouwens een eigen offgrid kast, dus enkele component van BE heb ik niet.
Onderstaande heb of ga ik vervangen. Hierop kan ik geen indicatie geven wat het effect is en/of dat het meetbaar beter zou zijn. Er zijn in dit topic volgens mij ook beroeps elektriciens aanwezig die meer verstand van zaken hebben. Het is voor mij voornamelijk voor mijn gemoedsrust, zeker met de weggefikte aansluitingen van de afgelopen weken, was het mij de paar honderd euro wel waard.
- de Aardlekautomaat van Chint voor een ABB 2CSR256140R3254 vervangen
- de draden in de meterkast vervangen voor 10mm2 (van Hoofdschakelaar <> Eastron <> Aardlekautomaat Deye (ABB) (<> Verdeelblok). Uiteraard met de juiste maat adereindehulzen, (maar hoop dat dat voor zich spreekt als je hiermee aan de slag gaat / beetje weet wat je doet)
- UTP opnieuw geknepen
- PoE switch vervangen voor eigen (Unifi, PoE Gevoed)

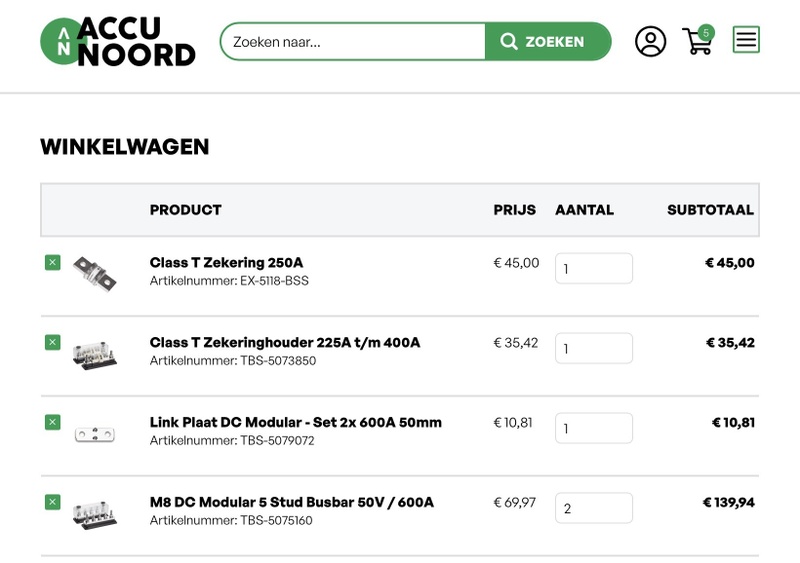

- Busbar 2x
- kabels vervangen voor dikkere + betere kabelogen > laten persen*
- DC-schakelaar voor Vlamboog-bescherming?
Voor busbar naar Deye heb je kabel met M8-M10 aan weerszijde nodig. Voor accu's M8.
Verder nog wat nieuwe kabel afdekschoenen.
Tendens in dit topic is dat de kabelogen te dun zijn en de winst niet zozeer in een busbar of dikkere kabel zit. Ik ga zelf gelijk de kabels dikker bestellen (met goed geperste kabelogen), wellicht is dit overkill. Alternatief is om zelf een perstang aan te schaffen en huidige kabels hergebruiken met betere ogen.
@develdonk , had ongeveer dezelfde vraag.
[ Voor 24% gewijzigd door Source90 op 18-07-2026 23:24 ]

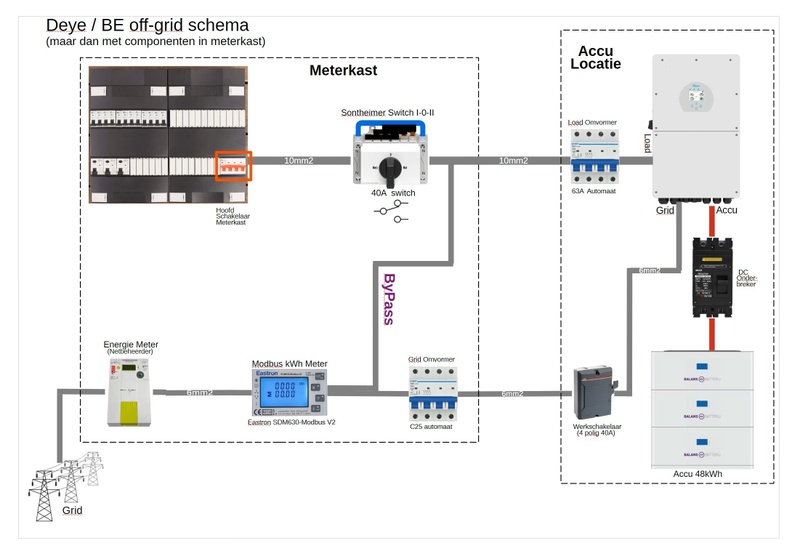

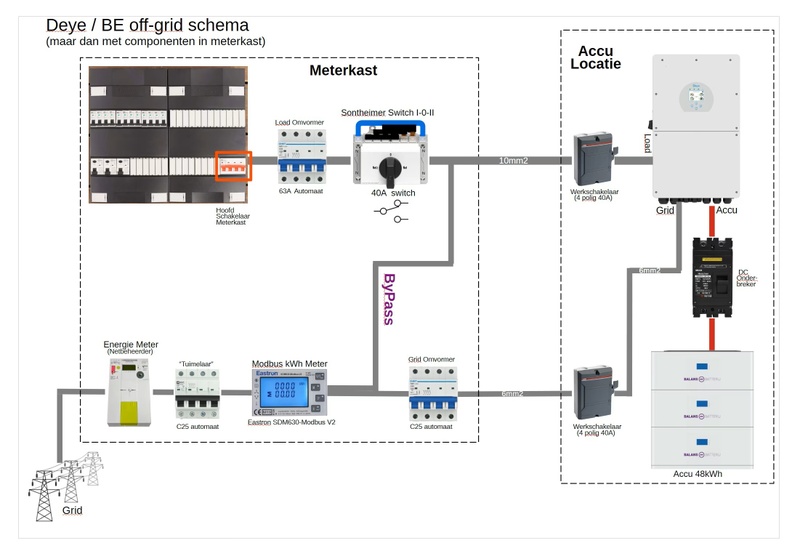

Mijn versie ziet er bijna zo uit (deze komt van @dof geloof ik):
:strip_exif()/f/image/FfaHx7iY5tekT3JqQ6Pt5sD8.jpg?f=fotoalbum_large)
De 'tuimelaar' na de slimme meter ontbreekt (zoals BE een standaard installatie levert) en de C25 na de Eastron is een 300mA B25 alamat die BE leverde.
De '63A automaat' zit op de plek van de ABB schakelaar op LOAD (werkt daar ook als schakelaar) en de Sontheimer is bij mij een compacte 1-0-2 die sterk op de Hager SFT440 lijkt.
Het fijne vind ik dat alles wat je als eerste wil bedienen in- of bij de groepenkast zit en je niet naar de batterijen hoeft te gaan waar je beperkt bent met wat je kan zien of bedienen.
Verder heb je op deze manier een 'stand-by' of 'by-pass' met heel korte kabels naar de meter wat in die stand minder verlies geeft en niet door de Chinesium zooi gaat.
:strip_exif()/f/image/ys4mmTSOCg0DPRo2a8BVoxTe.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/FfaHx7iY5tekT3JqQ6Pt5sD8.jpg?f=user_large)
De 'tuimelaar' na de slimme meter ontbreekt (zoals BE een standaard installatie levert) en de C25 na de Eastron is een 300mA B25 alamat die BE leverde.
De '63A automaat' zit op de plek van de ABB schakelaar op LOAD (werkt daar ook als schakelaar) en de Sontheimer is bij mij een compacte 1-0-2 die sterk op de Hager SFT440 lijkt.
Het fijne vind ik dat alles wat je als eerste wil bedienen in- of bij de groepenkast zit en je niet naar de batterijen hoeft te gaan waar je beperkt bent met wat je kan zien of bedienen.
Verder heb je op deze manier een 'stand-by' of 'by-pass' met heel korte kabels naar de meter wat in die stand minder verlies geeft en niet door de Chinesium zooi gaat.
:no_upscale():strip_icc():strip_exif()/f/image/ys4mmTSOCg0DPRo2a8BVoxTe.jpg?f=user_large)
[ Voor 30% gewijzigd door Speedy-Andre op 18-07-2026 20:32 ]
PVoutput 2x Toshiba Daiseikai 8 3,5kW Atlantic Ex V3 200l coil. Gasloos 8-2016, 8620Wp, Panasonic J 7kW radiatoren, 48,2kWh BE manual
:strip_icc():strip_exif()/u/45748/GraafTelthumb.jpg?f=community)
Het plaatje komt niet van mij, de Sontheimer zou idd meer aan moeten kunnen dan de beveiliging die er voor/na zit en eigenlijk ook het deel in de groepenkast waar die stroom eventueel kan lopen.
Mijn 1-0-2 is geschikt voor 63A en ik heb er een ABB C50 voor zitten.

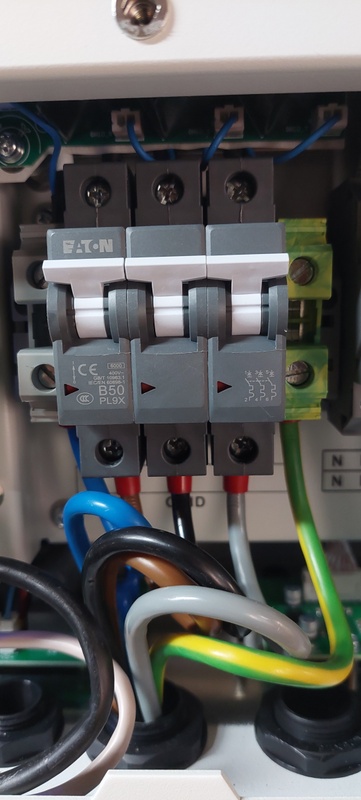

Ook weer niet handig genoeg want in de Deye SG4 zit een B50 (wat ik later pas zag).

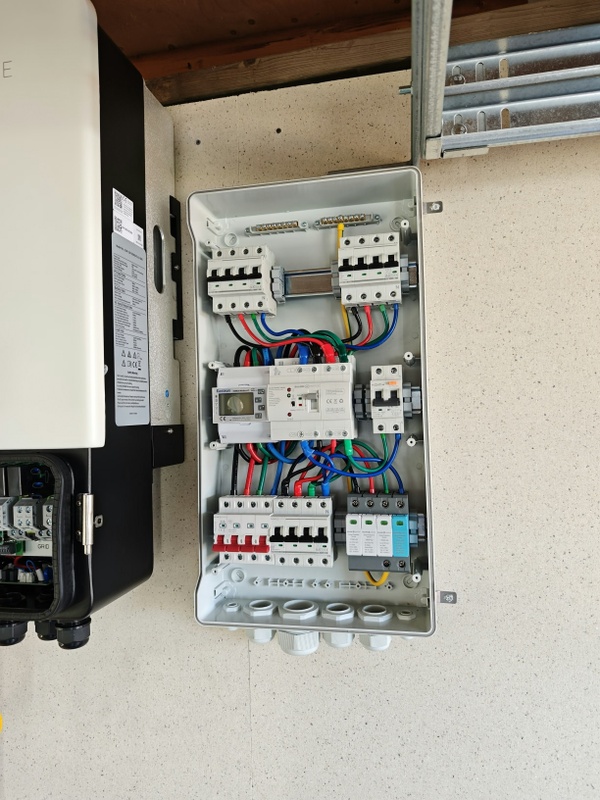

Het surge blok lijkt op de juiste plek te zitten, de uitgang naar de groepenkast.
Kennelijk in een poging om schakelfouten van de 'ATS' te 'dempen' (die überhaupt niet onder last zou moeten schakelen) maar een zwevende nul zorgt dat hij uitbrandt met alles wat er achter hangt.
Dat hij op automatisch stond zegt alles over hoe goed bepaalde installateurs de richtlijnen van BE opvolgen, lezen of zelfs begrijpen.
:no_upscale():strip_icc():strip_exif()/f/image/lu4CgDPp3YettQVldl2DpgI3.jpg?f=user_large)
PVoutput 2x Toshiba Daiseikai 8 3,5kW Atlantic Ex V3 200l coil. Gasloos 8-2016, 8620Wp, Panasonic J 7kW radiatoren, 48,2kWh BE manual
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Betreft die busbar; Met de nieuwe(re) accu's heeft elk accupakket een DC schakelaar en wordt er geen losse meer geplaatst tussen Deye en accupakket. Heb ik het goed gelezen dat hier (tussen Deye en busbar) nog een extra NH-mespatroonzekering of DC-automaat (>250A) geplaatst moet worden tegen vlambogen, etc.? Zo ik lees, meestal enkel de plus?
Uit de Deye handleiding:
"For safe operation and compliance, a separate DC over-current protector or disconnect device is required between the battery and the inverter."
Hoe hebben de andere met busbar dit opgelost?
Mogelijk ga ik enkel voor nieuwe kabels in het geval deze er ook bij moet komen, is ook weer 150-200€ extra voor een Eaton XNH1-1-A250 of Geyer bovenop de busbar van 130€.
Heb het ook aan AI gevraagd, krijg deze NEN1010 stukken:
Bepaling 712.536.2.2.9: Specifieke DC-scheiding bij omvormers
Hoewel Hoofdstuk 712 van origine geschreven is voor zonnestroomsystemen (PV), is deze bepaling via de algemene DC-richtlijnen en fabrieksvoorschriften leidend voor hybride opslagsystemen. Hier staat letterlijk: "Aan de DC-zijde van de omvormer moet een lastscheider zijn aangebracht, of een installatieautomaat die geschikt is om als scheider te functioneren."
Bepaling 712.536.2.2.12: Vult dit aan door te eisen dat toestellen die onder belasting geschakeld kunnen worden, vlamboogbestendig moeten zijn om brandgevaar bij het openen van het DC-circuit te voorkomen. Een gewone schakelaar mag hier dus niet gebruikt worden.
Hoort dit sowieso niet in bij de installatie? Busbar of niet..
Wellicht iets te diep down the rabbithole met inlezen
Uit de Deye handleiding:
"For safe operation and compliance, a separate DC over-current protector or disconnect device is required between the battery and the inverter."
Hoe hebben de andere met busbar dit opgelost?
Mogelijk ga ik enkel voor nieuwe kabels in het geval deze er ook bij moet komen, is ook weer 150-200€ extra voor een Eaton XNH1-1-A250 of Geyer bovenop de busbar van 130€.
Heb het ook aan AI gevraagd, krijg deze NEN1010 stukken:
Bepaling 712.536.2.2.9: Specifieke DC-scheiding bij omvormers
Hoewel Hoofdstuk 712 van origine geschreven is voor zonnestroomsystemen (PV), is deze bepaling via de algemene DC-richtlijnen en fabrieksvoorschriften leidend voor hybride opslagsystemen. Hier staat letterlijk: "Aan de DC-zijde van de omvormer moet een lastscheider zijn aangebracht, of een installatieautomaat die geschikt is om als scheider te functioneren."
Bepaling 712.536.2.2.12: Vult dit aan door te eisen dat toestellen die onder belasting geschakeld kunnen worden, vlamboogbestendig moeten zijn om brandgevaar bij het openen van het DC-circuit te voorkomen. Een gewone schakelaar mag hier dus niet gebruikt worden.
Hoort dit sowieso niet in bij de installatie? Busbar of niet..
Wellicht iets te diep down the rabbithole met inlezen
[ Voor 67% gewijzigd door Source90 op 19-07-2026 00:14 ]
Mijn account geeft nu aan dat ik AFRR actief heb
7,2kwp PV, 48kwh Balans Energie, EV6, Vaillant VWS63/2 warmtepomp met grondlus, gasloos sinds 2008
@xxander968 nu kun je net als de rest van ons ook goed gaan verdienen!
