Ik heb deze ook besteld en dit werkt top. Hij kan je wifi netwerk vast instellen, of je stelt het zelf in via de hotspot die automatisch start na aansluiten. Vervolgens laad je hem zo in via ESP integratie in HA en daarna werkt het. Het heeft mij 5 minuten gekost om het te installeren en in HA te krijgen.UsernameIsInUse schreef op donderdag 19 juni 2025 @ 11:06:
[...]
v&a aangeboden: M5stack Atom lite met modbus base (brink flair/marstek venus/...
Ik begrijp dat deze "plug&Play is.
Weet iemand of dit gebruikte dit ESP modbus bordje de connectie met HA via Wifi verloopt? Zo ja, hoe voer je de wifi naam en wachtwoord in? (ESP bord is reeds geflashed voor verzending).
Ik lees in de advertentie dat De voeding via USB-c 230V verloopt en dat deze niet wordt meegeleverd.
Is deze voeding voor Marstek niet nodig?
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
:strip_exif()/u/576225/crop5e8068366f1a7_cropped.gif?f=community)
Ecodan 7,5kW Nibe F130 ventilatie warmtepomp, 300l RVS SWW, 8400wp zonnepanelen, LL airco/verwarming, 2 MARSTEK VENUS E firmware v151 combination CT003 v114 app v1.6.33
U vraagt..
Home Assistant draait in hetzelfde netwerk/subnet dan de EW11.
:strip_exif()/f/image/sr74ytXhpVfB9vJzGOs3bUbZ.png?f=user_large)
:strip_exif()/f/image/I5UzeJDa4ljox5cT4Ec6xkIO.png?f=user_large)
:strip_exif()/f/image/7fgBT7hiC00Tt7vFqTu8Jx5z.png?f=user_large)
/f/image/Z3qtx2SrA0BupgsTpn9cl6Cy.png?f=fotoalbum_large)
/f/image/6Li9Iz8xKfEkmsWNtcSVW66Y.png?f=fotoalbum_large)
/f/image/0mF3nVVhCTg67hk7RS5CsfRc.png?f=fotoalbum_large)
/f/image/dQJCZshRKpJRqeQAzFA8dU4I.png?f=fotoalbum_large)
:strip_exif()/f/image/GlMgt7tZT2Jls79BDJhc3w3a.png?f=user_large)
:strip_exif()/f/image/p1DMgUD9F24TXUCLRgWrNPge.jpg?f=fotoalbum_large)
Home Assistant draait in hetzelfde netwerk/subnet dan de EW11.
:strip_exif()/f/image/Z3qtx2SrA0BupgsTpn9cl6Cy.png?f=user_large)
:strip_exif()/f/image/6Li9Iz8xKfEkmsWNtcSVW66Y.png?f=user_large)
:strip_exif()/f/image/0mF3nVVhCTg67hk7RS5CsfRc.png?f=user_large)
:strip_exif()/f/image/dQJCZshRKpJRqeQAzFA8dU4I.png?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/p1DMgUD9F24TXUCLRgWrNPge.jpg?f=user_large)
[ Voor 12% gewijzigd door PoltergeistBE op 20-06-2025 15:00 ]
/u/2261190/crop680cdce12753f_cropped.png?f=community)
Ik heb 2 Marstek Venus E met 2 Lilygo T-CAN485, aansturing via HA.
Ik kan niet beoordelen of Elfin voordelen heeft, in mijn beleving is hier op het forum meer ervaring met de Lilygo. Mijn ervaring met de integratie van de Lilygo in HA is positief. Als je de instructies in de TS stap voor stap volgt is het niet al te ingewikkeld (ondersteund met Google voor alle details die niet in de TS staan, er wordt verwacht dat je al weet hoe de yaml configuratie bestanden in HA werken
)Er is ook een video over op YouTube.
Zoals eerder in het topic al gemeld lijkt het technisch wel mogelijk om meerdere batterijen via 1 Lilygo aan te sturen, maar aanbevolen wordt om per batterij een Lilygo te gebruiken.
2x Venus E (Gen1) V151, HW P1, Lilygo+HA
Kabel: OK
Serial Port parameters: OK
Communication Settings:
configuration.yaml: OK
Modbus connection: OK
netp status toont:
- IP van HA 10.10.10.50
- Recieved Bytes Ontvangen data van HA
- Send ontvangen data van Modbus protocol, dit hoeft niet van accu te zijn
Serial Port state:
- Send bytes richting modbus
- Niets ontvangen van accu.
Alles staat goed maar het werkt niet.
In deze alternatieve configuratie gaat de Modbus afhandeling door HA > type: rtuovertcp
Elwin Transparant > Protocol = None
:no_upscale():strip_icc():strip_exif()/f/image/OTkxS5mFnKC3CPr8hbIixzn8.jpg?f=user_large)
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Had je in eerste instantie de verkeerde Elfin gekocht, het model zonder antenne?
En daarna heb je via bovenstaande link een kabel gekocht voor het model MET antenne?
Maar de pinout van deze modellen is misschien anders?
Controleer je pinout van deze kabel of knijp er een nieuwe RJ45 aan.
5 =A
6 = B
7 = 5V
8 = GND
4 = Resettoets
Ik zag dat je het ook over firmware had?
Heb je een RS-232 model gekocht en er RS485 firmware ingezet?
:no_upscale():strip_icc():strip_exif()/f/image/T6qzGSEQJqVu1W1iCInNRRmD.jpg?f=user_large)
[ Voor 6% gewijzigd door superduper1969 op 20-06-2025 19:44 ]
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Ik ben niet zo bedreven in HA, ik zie het ook allemaal voor het eerst, dus een beetje hap/snap maar ik heb nu dit toegevoegd in de aangegeven secties en dat werkt:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
| # ------
# MODBUS
# ------
- name: "MTbat1 44000 range"
unique_id: mtbat1_44000_range
address: 44000 # Start address
count: 4 # Number of registers to read
input_type: holding
scan_interval: 10 # Polling interval (optional)
data_type: custom
structure: ">4H" # Big-endian, 4 unsigned 16-bit integers
# ------------
# INPUT NUMBER
# ------------
mtbat1_setmax_discharging_power:
name: "MTbat1 set max discharging power"
min: 50
max: 800
step: 10
unit_of_measurement: W
mode: slider
mtbat1_setmax_charging_power:
name: "MTbat1 set max charging power"
min: 50
max: 2500
step: 50
unit_of_measurement: W
mode: slider
# -------
# SCRIPTS
# -------
mtbat1_handle_max_charge_power:
alias: MTbat1 Set max. Charging Power
description: Set the maximum charge power of the battery
icon: mdi:battery-charging-80
sequence:
- choose:
- conditions:
- condition: numeric_state
entity_id: input_number.mtbat1_setmax_charging_power
above: 50
below: 2501
sequence:
- action: modbus.write_register
data:
hub: MarstekVenus
address: 44002
slave: 1
value: "{{states('input_number.mtbat1_setmax_charging_power')|int|abs}}"
mtbat1_handle_max_discharge_power:
alias: MTbat1 Set max. Discharging Power
description: Set the maximum discharge power of the battery
icon: mdi:battery-charging-20
sequence:
- choose:
- conditions:
- condition: numeric_state
entity_id: input_number.mtbat1_setmax_discharging_power
above: 40
below: 801
sequence:
- action: modbus.write_register
data:
hub: MarstekVenus
address: 44003
slave: 1
value: "{{states('input_number.mtbat1_setmax_discharging_power')|int|abs}}"
# ----------------
# TEMPLATE SENSORS
# ----------------
- name: "MTbat1 Max Charge Power"
unique_id: mtbat1_max_charge_power
unit_of_measurement: W
device_class: power
state_class: measurement
state: >
{{ states('sensor.mtbat1_44000_range').split(',')[2] | int(0) }}
- name: "MTbat1 Max Discharge Power"
unique_id: mtbat1_max_discharge_power
unit_of_measurement: W
device_class: power
state_class: measurement
state: >
{{ states('sensor.mtbat1_44000_range').split(',')[3] | int(0) }} |
Bij mij zit ie op een gedeelde groep, dus ontladen range is max 0-800. "My battery" heb ik overal hernoemd naar "MTbat1" etc.
In HA ziet dat er dan zo uit als je de entiteiten in een dashboard zet:
:strip_exif()/f/image/OtG8Fbu60CBw4NmkypQl82hk.png?f=user_large)
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)

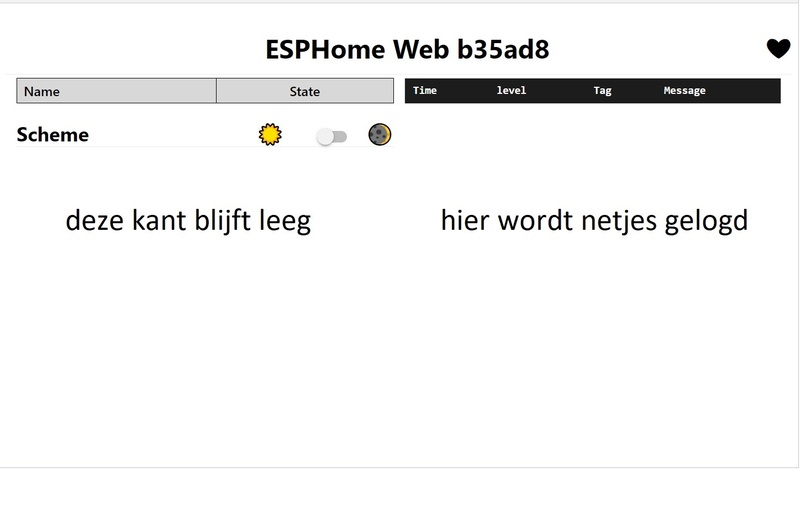

Voor diegene die gebruik maken van de esphome webserver, heb ik hier een versie gemaakt voor webserver
- gesorteerde entities in webserver v3
- missende icons toegevoegd.
- extra wifi info zoals Sidd, signal strength in % en Ip adres
- naam aan te passen via substitutions, boven in de code (voor meerdere batterijen wellicht handig)
- indien interesse wil ik ook nog wel vertalen naar NL, welke dan vooraf via de esphome code gekozen kan worden.
Code voor de M5stack Atom S3 met aangepaste RS485 base (dus niet zomaar flashen op een lilygo)
- gesorteerde entities in webserver v3
- missende icons toegevoegd.
- extra wifi info zoals Sidd, signal strength in % en Ip adres
- naam aan te passen via substitutions, boven in de code (voor meerdere batterijen wellicht handig)
- indien interesse wil ik ook nog wel vertalen naar NL, welke dan vooraf via de esphome code gekozen kan worden.
Code voor de M5stack Atom S3 met aangepaste RS485 base (dus niet zomaar flashen op een lilygo)
:no_upscale():strip_icc():strip_exif()/f/image/Jl9i7AbHYf9TuwS0e1wiIch6.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/YHdnlZCDV217qafTm3PujfIF.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/cBBrweOSct6RnO2mtur6jHfQ.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/LdjN17hG9f7xesLLpMjKR8u8.jpg?f=user_large) |
[ Voor 3% gewijzigd door AUijtdehaag op 22-06-2025 14:13 ]
:strip_icc():strip_exif()/u/2087624/crop65f94e6abd3ee_cropped.jpg?f=community)
Goedemorgen,
Volgens de yaml heb je gelijk!
Ik had en heb andere ervaringen daarom nog maar eens getest... bij Wifi -77dBm is mijn led rood en bij Wifi -40dBm is de led groen...
.NL | BYD Atto3 | PulsarPlus EV +Balancer | WP7.7K Z | 2 MT Venus 5.12KWh V153 - CT003 V117 | 2 Mitsubitshi single airco's | EPC 0.0 | HA DS224+
Voor de liefhebbers,
Heb even een bash script gemaakt. zelf heb ik hem in de packages map staan.
Deze pakt de yaml file uit GitHub als voorbeeld en maakt er nieuwe namespaces voor MarstekVenus_1, MarstekVenus_2 bijv.
en maakt alle inputs, automations etc ook voor meerdere batterijen. kwestie van de array vullen met de ips van de Elwin(s) Feedback ook erg welkom natuurlijk. Zelf veel getest en werkt goed. dus mocht er dan een keer een update zijn of extra batterij is het bash script wijzigen en weer draaien
Script is door mij en mn vriend chatgpt gemaakt
Heb even een bash script gemaakt. zelf heb ik hem in de packages map staan.
Deze pakt de yaml file uit GitHub als voorbeeld en maakt er nieuwe namespaces voor MarstekVenus_1, MarstekVenus_2 bijv.
en maakt alle inputs, automations etc ook voor meerdere batterijen. kwestie van de array vullen met de ips van de Elwin(s)
Feedback ook erg welkom natuurlijk. Zelf veel getest en werkt goed. dus mocht er dan een keer een update zijn of extra batterij is het bash script wijzigen en weer draaien Script is door mij en mn vriend chatgpt gemaakt
code:
1
2
3
4
| 1: packages/update-batteries.sh 1.1 onderstaand script er in plakken 2 uitvoeren (let op met bash en niet sh dus bijv: bash ./update-batteries.sh) |
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
| #!/bin/bash
WORKDIR="./batteries"
mkdir -p "$WORKDIR"
# Template van GitHub
TEMPLATE_URL="https://raw.githubusercontent.com/Superduper1969/MarstekVenus-ElfinEW11/main/marstek_venus_battery_control.yaml"
TEMPLATE_PATH="$WORKDIR/template_source.yaml"
# IP-adressen per batterij
declare -a ips=("192.168.1.10" "192.168.1.11" "192.168.1.12")
echo "📥 Downloaden van template vanaf GitHub"
curl -fsSL "$TEMPLATE_URL" -o "$TEMPLATE_PATH" || { echo "❌ Fout bij downloaden template"; exit 1; }
for i in "${!ips[@]}"; do
index=$((i+1))
ip="${ips[$i]}"
dest="battery_fase_${index}.yaml"
fullpath="$WORKDIR/$dest"
newname="MarstekVenus_$index"
echo "🔧 Genereren: $dest voor IP $ip (index $index)"
cp "$TEMPLATE_PATH" "$fullpath"
sed -i 's/\r$//' "$fullpath"
sed -i '/^[[:space:]]*host:/d' "$fullpath"
# Voeg host toe na 'type: tcp'
awk -v ip="$ip" '
/^[[:space:]]*type: tcp/ {
print
print gensub(/^([[:space:]]*).*/, "\\1host: " ip, 1)
next
}
{ print }
' "$fullpath" > "$fullpath.tmp" && mv "$fullpath.tmp" "$fullpath"
# Vervang eerste modbus name: MarstekVenus
awk -v newname="$newname" '
BEGIN { in_modbus = 0; changed = 0 }
/^[[:space:]]*modbus:/ { in_modbus = 1 }
in_modbus && changed == 0 && /^[[:space:]]*-?[[:space:]]*name:[[:space:]]*"?MarstekVenus"?/ {
sub(/name:[[:space:]]*"?MarstekVenus"?/, "name: " newname)
changed = 1
}
{ print }
' "$fullpath" > "$fullpath.tmp" && mv "$fullpath.tmp" "$fullpath"
# hub: MarstekVenus → MarstekVenus_X
sed -i -E "s/^([[:space:]]*hub:[[:space:]]*)MarstekVenus/\1${newname}/" "$fullpath"
if [ "$index" -gt 1 ]; then
# Veilig vervangen: "My Battery" → "My BatteryX" in name:
sed -i -E "s/(name:[[:space:]]*)\"?(My Battery)([^0-9][^\"\n]*)\"?/\1\"My Battery${index}\3\"/" "$fullpath"
# unique_id
sed -i -E "s/(unique_id:[[:space:]]*my_battery)_/\1${index}_/" "$fullpath"
# input_select, script, input_number keys
sed -i -E "s/([[:space:]]*)my_battery_user_work_mode_input_select:/\1my_battery${index}_user_work_mode_input_select:/" "$fullpath"
sed -i -E "s/([[:space:]]*)my_battery_set_forcible_charge:/\1my_battery${index}_set_forcible_charge:/" "$fullpath"
sed -i -E "s/([[:space:]]*)my_battery_([a-z_]+):/\1my_battery${index}_\2:/" "$fullpath"
# entity references (input_number, input_select, sensor)
sed -i -E "s/input_number\.my_battery_([a-z_]+)/input_number.my_battery${index}_\1/g" "$fullpath"
sed -i -E "s/input_select\.my_battery_([a-z_]+)/input_select.my_battery${index}_\1/g" "$fullpath"
sed -i -E "s/sensor\.my_battery_([a-z_]+)/sensor.my_battery${index}_\1/g" "$fullpath"
# is_state('input_select...') calls
sed -i -E "s/is_state\('input_select\.my_battery_user_work_mode_input_select'/is_state('input_select.my_battery${index}_user_work_mode_input_select'/g" "$fullpath"
# automation id + alias
sed -i -E "s/(id:[[:space:]]*)my_battery_([a-z_]+)/\1my_battery${index}_\2/" "$fullpath"
sed -i -E "s/(alias:[[:space:]]*\")My Battery([^\"\n]*)\"/\1My Battery${index}\2\"/" "$fullpath"
# utility_meter keys
sed -i -E "0,/^([[:space:]]*)daily_discharge:/s//\1daily_discharge_$index:/" "$fullpath"
sed -i -E "0,/^([[:space:]]*)daily_charge:/s//\1daily_charge_$index:/" "$fullpath"
fi
echo "✅ Klaar: $dest (modbus: $newname, host: $ip)"
done
# Cleanup
rm -f "$TEMPLATE_PATH"
echo "🎉 Voltooid! Configs staan in $WORKDIR" |
Huis: 125 jaar oud, 6cm PIR dakisolatie, 7cm muurisolatie steenwol, hr++ glas. Verwarming: 1 Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek V.2 5,12kWh accu
Huis: 125 jaar oud, 6cm PIR dakisolatie, 7cm muurisolatie steenwol, hr++ glas. Verwarming: 1 Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek V.2 5,12kWh accu
Waarschijnlijk is dat mogelijk. Alleen gebruiken @dannyro en ik niet de Lilygo maar de M5Stack van @AUijtdehaag die overigens erg goed werkt 👍. Mogelijk worden de waardes in de M5stack iets anders zichtbaar in ESPhome. Dus eenmalige aanpassing in de app was daarom de snelle manier.
:strip_exif()/f/image/mkhCUVCyuMQ2HdGZyuLTU4Cq.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/mkhCUVCyuMQ2HdGZyuLTU4Cq.jpg?f=user_large)
Huis: 125 jaar oud, 6cm PIR dakisolatie, 7cm muurisolatie steenwol, hr++ glas. Verwarming: 1 Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek V.2 5,12kWh accu
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Dank je wel voor de info, even wachen tot mijn Elfin's binnen zijn over een week
[ Voor 4% gewijzigd door WargamingPlayer op 23-06-2025 14:09 ]
8 x 430wp, Huawei SUN2000-3KTL-L1, 2 x Marstek Venus-E, Home Assistant
:strip_icc():strip_exif()/u/95918/buddy.jpg?f=community)
:strip_icc():strip_exif()/u/63649/IMG_8734.jpg?f=community)
📸Canon EOS 5D IV 🚁DJI Mavic Pro 🏍️Zero SR ⚡Tesla M3 LR 🌡️Daikin US 3.5kW ☀️8815Wp 🔋Marstek Venus-E 5,12 kWh Tweakers PVOutput lijst
@satscan Ik heb de yaml nog niet aangepast maar wel Telenet wifi uitgezet en een 2é hands Asus Zen mesh netwerk geplaatst waarbij de MT en Liligo nu vast gekoppeld zijn aan het dichtstbijzijnde AP nu zeker 95% groene led. dus het zou toch wel aan de zwakkere wifi kunnen liggen:
[...]
Goedemorgen,
Volgens de yaml heb je gelijk!
Ik had en heb andere ervaringen daarom nog maar eens getest... bij Wifi -77dBm is mijn led rood en bij Wifi -40dBm is de led groen...
🇧🇪3000Wp 155°/ 1 Venus E (Gen2) V153, CT003 (v116) , Lilygo+HA, DM XS212,
/u/500302/crop56e308be62b23.png?f=community)
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Gisteren getest. Werkt inderdaad perfect 👍
Ik heb de rest van mijn (en die voor mijn collega) LilyGo's ook al voorbereid
:no_upscale():strip_icc():strip_exif()/f/image/IgZM0t9ZWYYaUGr90EkPqhJT.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/rqoaAcy1sPxSjeCEzCjSK0N4.jpg?f=user_large)
Ik weet dat je meerdere batterijen op 1 LilyGo kan aansluiten, maar dit leek me de properste/duidelijkste oplossing. Zeker als ze maar €15/stuk kosten.
BE | 3x Marstek Venus 5.12kwh V151 + CT003 V114 3-fase | PV Omvormer Growatt 5500MTL-S
:strip_exif()/u/84038/LogoHD.gif?f=community)
| NL | 2.2k Wp (ZW) | MHI SRC/SRK35ZS-W2 & ME MXZ-2F42+AP20+AP25 | MT E 5.12KWh V151+CT003 V114 | Home Assistant |
:strip_exif()/u/72870/crop5db2a0081b965.gif?f=community)
:no_upscale():strip_icc():strip_exif()/f/image/SJYfatNliIDby9UTJWTySNu0.jpg?f=user_large)
| NL | 2.2k Wp (ZW) | MHI SRC/SRK35ZS-W2 & ME MXZ-2F42+AP20+AP25 | MT E 5.12KWh V151+CT003 V114 | Home Assistant |
Helder. Met de inzet van de oplossing van @AUijtdehaag kan je eenvoudig deze kabel direct op de oranje connector prikken, en andere kant de connector van de marstek. Easy
| NL | 2.2k Wp (ZW) | MHI SRC/SRK35ZS-W2 & ME MXZ-2F42+AP20+AP25 | MT E 5.12KWh V151+CT003 V114 | Home Assistant |
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Ik doe een poging
:no_upscale():strip_icc():strip_exif()/f/image/A7PFNkV644EEueT1egPDpN9e.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/QFt9JJgJncPXgquNfXJSWz4D.jpg?f=user_large)
Hij lijkt trouwens wel iets via modbus op te halen, maar de verbinding is zeer instabiel en krijg hem ook niet op m'n thuisnetwerk gekoppeld.
Ik ben mij aan het oriënteren op de modbus integratie en kwam deze modbus naar ethernet adapter tegen : USR-DR134 van Pusr
/f/image/wazLtpnsXFSEoZmCQjCr8xMQ.png?f=fotoalbum_large)
Te koop op Alie voor circa € 15,00
Comments op dit duitse forum : https://www.photovoltaikf...on-mir-bekommen/?pageNo=1
Iemand gedachten hierbij ?
Edit :
Ik heb even naar de documentatie gekeken op : https://www.pusr.com/prod...Serial-Device-Server.html
:strip_exif()/f/image/wazLtpnsXFSEoZmCQjCr8xMQ.png?f=user_large)
Te koop op Alie voor circa € 15,00
Comments op dit duitse forum : https://www.photovoltaikf...on-mir-bekommen/?pageNo=1
Iemand gedachten hierbij ?
Edit :
Ik heb even naar de documentatie gekeken op : https://www.pusr.com/prod...Serial-Device-Server.html
[ Voor 39% gewijzigd door Metsubsidie op 26-06-2025 12:30 ]
Als ik een Google Image Seach doe dan kom ik op pagina's van een Zinvolt (EvaPower). Dat zou ook verklaren waarom je de Inverter Firmware kan updaten!:
[...]
Ik doe een poging
[Afbeelding]
[Afbeelding]
Hij lijkt trouwens wel iets via modbus op te halen, maar de verbinding is zeer instabiel en krijg hem ook niet op m'n thuisnetwerk gekoppeld.
Ik vermoed dat je niet op de pagina kijkt van een Elfin.......
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Alhoewel het kan dat de fabrikant van de Elfin ook voor anderen programmeert vind ik het zeer vreemd.
Vooral dit vind ik zeer vaag:
:no_upscale():strip_icc():strip_exif()/f/image/bW1WDv7rBkv4YrKruHKxcD8w.jpg?f=user_large)
Heb je al 100% kunnen uitsluiten dat je niet de inverter van je eigen zonnepanelen of die van de buren aan het uitlezen bent?
Peer2Peer netwerkje ofzo met je telefoon als hotspot.
[ Voor 13% gewijzigd door superduper1969 op 26-06-2025 13:23 ]
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
2x MTVenus V151 5.12, CT003 V114 + 40ZP SolarEdge (NO+ZW) 13300Wp + Panasonic 16kW T-CAP + Easee EV charger
De adapters zien er in ieder geval van de buitenkant hetzelfde uit als wat ik op hun website kan terugvinden:
:strip_exif()/f/image/GiaEf478BQwnr4KmRvYKkWBM.png?f=user_large)
:strip_exif()/f/image/g2r7pZDryEDJx0oB6g6Ee6Qo.png?f=user_large)
2x MTVenus V151 5.12, CT003 V114 + 40ZP SolarEdge (NO+ZW) 13300Wp + Panasonic 16kW T-CAP + Easee EV charger
Ja als je de manual pagina 9 en 10 volgt zie je dat de naam van de hotspot: EW11_XXXX. moet zijn. En ik denk dat je op de hotspot van de buren zit.
Wel grappig dat die hetzelfde IP adres gebruikt!
:strip_exif()/f/image/G9W0wcMYovEIINc8jrKFfx5l.jpg?f=fotoalbum_large)
:strip_exif()/f/image/cgMQ7FCi6ygSFEjRgBVfA1WL.jpg?f=fotoalbum_large)
Wel grappig dat die hetzelfde IP adres gebruikt!
:no_upscale():strip_icc():strip_exif()/f/image/G9W0wcMYovEIINc8jrKFfx5l.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/cgMQ7FCi6ygSFEjRgBVfA1WL.jpg?f=user_large)
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
/u/768013/crop57322439219c6.png?f=community)
![[Afbeelding]](https://tweakers.net/i/DeJqFhIdm5pCEwWXcOFigTleCBs=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/PVKeXxDBJTlM9luDFq0m2JN7.png?f=user_large){kind=link}
Ja de sensoren moeten altijd zichtbaar zijn in de browser.
Ze worden pas gevuld met data als de kabel er in zit.
Ik vind dit een hele aparte vraag? Alsof je verwacht dat als de Modbus kabel de in de buurt van de Marstek ook zo werken? Binnen een metertje of zo?
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Dank je voor je antwoord. Tuurlijk snap ik at de sensorwaarden niet gevuld worden als ik de kabel er niet in heb gestopt. Ik probeer alleen te debuggen waar de fout zit. Als de lilygo al sensoren toont (zonder waarden) als ik hem geflashed heb, dan zit daar mijn fout. Als de lilygo pas sensoren toont als alles is aangesloten, dan kan mijn fout ook in de kabel zitten.:
[...]
Ja de sensoren moeten altijd zichtbaar zijn in de browser.
Ze worden pas gevuld met data als de kabel er in zit.
Ik vind dit een hele aparte vraag? Alsof je verwacht dat als de Modbus kabel de in de buurt van de Marstek ook zo werken? Binnen een metertje of zo?
Maar ik concludeer uit je antwoord dat zodra ik stap 12 heb voltooid van de lilygo installatiehandleiding, ik sensoren moet gaan zien in de browser en ha. Maar dat gebeurt bij mij dus niet (zie screenshot hieronder). Ik vermoed nu dat ik iets niet goed doe in stap 10.
:no_upscale():strip_icc():strip_exif()/f/image/369imhexI0NWZZijdSrRLgX9.jpg?f=user_large)
When life gives you lemons, start a battery factory
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
MTVenus V151 + CT003 V109 Lilygo Modbus HA integration+ Anker E1600 + 16ZP Enphase + 2ZP Anker + Quatt
Je had helemaal gelijk, blijkbaar zat ik effectief op de omvormer van de buren.
Had een fout in m'n kabel zitten, waardoor de EW11a geen stroom kreeg, en blijkbaar was het uitpluggen iedere keer net genoeg om het Wifi signaal met de omvormer van de buren te verbreken, waardoor ik de indruk kreeg dat ik op de EW11a zat.
Ondertussen de kabel in orde gebracht en stuurt effectief een SSID uit met "EW11_XXXX", webinterface ziet er ook uit zoals het zou moeten
Bedankt voor het meedenken!
