Het grote Victron ontwerp topic

[Gerritjuh]

Ik lees hier al een poosje mee. Ik heb diverse YouTube videos bekeken, internet pagina's bezocht en met een collega, die ook een thuisbatterij setup heeft gesproken en besproken. Maar voordat ik de sprong ga maken hoop ik toch nog op wat feedback, als dat nog nodig is.

Ik wil dus ook een thuisbatterij, nu nog met het bestaande contract, maar later met een dynamisch contract. De reden is tweeledig, maar het voornaamste rden is om de energiekosten naar beneden te brengen. Ik heb zonnepanelen die op een mooie dag ruim 22kWh opwekken, mijn eigen verbruik is ongeveer de helft. Op jaarbasis is het net andersom, verbruik 4100kWh en opbrengst 2200kWh (ongeveer). De hoofdaansluiting is 3x25A en de zonnepanelen zijn aangesloten op een Goodwe GW4200D-NS.

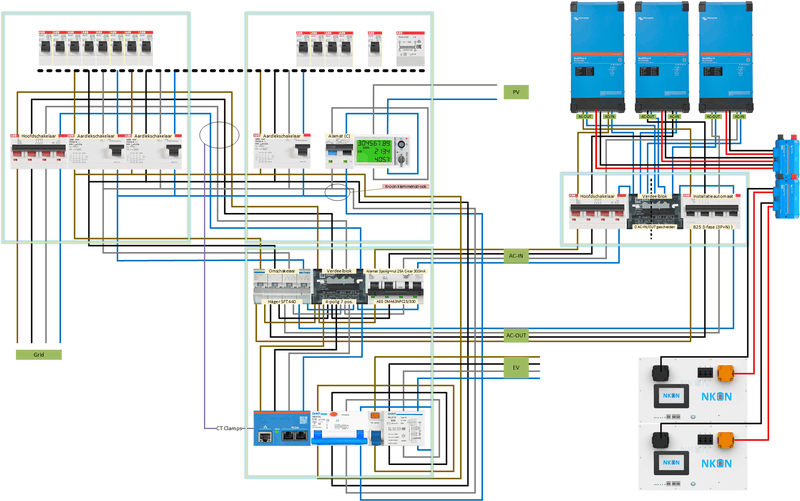

Hieronder de beoogde opzet, waarbij de bestaande groepenkast wordt aangepast en uitgebreid. De thuisbatterijen en omvormers komen zo'n meter of 4 van de meterkast te staan. De afstand van de kabels is ongveer 10 meter (inclusief stijgen en zakken).



Uiteraard heb ik ook al een mooie bill of material gemaakt.

Aantal	Omvormers	Leverancier	Prijs per stuk	Prijs totaal
3	Victron Multiplus II 48V - 6K5VA - 100A	NKON	€ 799,95	€ 2.399,85
	48v omvormer beveiliging en distributie
1	Victron Energy Lynx Power In modulaire DC-busbar (M10)	NKON	€ 119,95	€ 119,95
1	Victron Zekering 250A MEGA - 80V (5 stuks)	NKON	€ 34,95	€ 34,95
	Batterijen met behuizing
2	NKON ESS Eco – 51.2V 16.1kWh Thuisbatterij	NKON	€ 1.999,95	€ 3.999,90
	NKON ESS Pro (EVE) - 51.2V 16.1kWh Thuisbatterij	NKON	€ 2.199,95	€ 0,00
	48v batterij beveiliging en distributie
1	Victron Energy Lynx Class-T Power In modulaire DC-busbar (M10)	NKON	€ 149,95	€ 149,95
2	Class T Zekering 200A	Uw Accuwinkel	€ 45,00	€ 90,00
	Besturing
1	Victron Energy Cerbo GX MK2 Controller	NKON	€ 214,95	€ 214,95
1	BMS-kabel type A ?	Gerna	€ 0,00	€ 0,00
1	Victron Energy Interface MK3-USB-C (VE.Bus to USB-C)	NKON	€ 54,95	€ 54,95
	DC bekabeling
2	Accukabel 70mm2 UltraFlex Rood dubbel geïsoleerd 70 mm2	Akkukabels.shop	€ 24,95	€ 49,90
2	Accukabel 70mm2 UltraFlex Zwart dubbel geïsoleerd 70 mm2	Akkukabels.shop	€ 24,95	€ 49,90
20	Klauke kabelschoen 70mm2 M8 (7R8)	Elektramat	€ 3,97	€ 79,40
1	Krimpkous 19.1mm Rood 3:1	Aliexpress	€ 5,49	€ 5,49
1	Krimpkous 19.1mm Zwart 3:1	Aliexpress	€ 4,69	€ 4,69
	230v installatie
1	Hager lege groepenkast 1-rij 12 modules 220x220 mm (VKG21Z)	Elektramat	€ 57,16	€ 57,16
	ABB Componenten hoofdschakelaar 40A 3-fase (4P) rood (2CDD284101R0040)	MdH	€ 25,25	€ 0,00
3	ABB installatieautomaat 1-polig+nul 25A B-kar (SN201 L-B25)	MdH	€ 27,99	€ 83,97
1	EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)	Elektramat	€ 4,60	€ 4,60
	Uitbreiding meterkast
1	ABB HAF groepenkast leeg 2-rijen 24 modules 220x330mm (HLD33)	MdH	€ 124,32	€ 124,32
	3-fase omschakeling
1	AEG aardlekautomaat 3polig+nul 25A C-kar 300mA (DMA63NPC25/300)	Elektramat	€ 155,44	€ 155,44
1	Hager omschakelaar 4-polig 40A; SFT440	MdH	€ 46,16	€ 46,16
1	EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)	Elektramat	€ 4,60	€ 4,60
	Energie meting
1	Victron Energy VM-3P75CT Energiemeter	NKON	€ 149,95	€ 149,95
1	Victron Energy EM24 Energiemeter - Ethernet	Amazon	€ 102,81	€ 102,81
1	H07V-K 6 mm² bedradingsleiding 5 x 5 m, zwart, blauw, bruin, grijs, groen-geel met 100 adereindhulzen	Amazon	€ 42,95	€ 42,95
20	YMvK supersoepel 5x10 per meter	Elektramat	€ 14,51	€ 290,20
1	Cimco adereindhuls geïsoleerd 10mm2 hulslengte12mm rood - per 100 stuks (187024)Elektramat	Elektramat	€ 5,59	€ 5,59
1	Cimco adereindhuls geïsoleerd 6mm² 12 mm geel 100 stuks (187022)	Elektramat	€ 4,77	€ 4,77
			Totaal	€ 8.316,04

Ik ben nog niet 100% zeker van de batterijen/accu's. Aan de ene kant kies ik graag voor service, aan de andere kant denk ik ook met de portemonnee. Ik ben best handig en heb alle speciale gereedschappen in huis. Dat wil zeggen o.a. momentsleutels, moment bithouder en normale en hydraulische krimptang.

Ik sta open voor advies.

[NTS]

DoMoFo schreef op zaterdag 6 juni 2026 @ 15:47:
[...]
Ik gooi er btw een 175A Mega in, een 180A kon ik niet vinden bij mijn preferred leverancier, of die 5A het verschil gaat maken moet ik dan in de praktijk ondervinden. T'is ieg minder, dus hooguit de zekering vervangen...

Ja dat is prima.

Ik was niet van plan om ze zelf te knijpen, toevallig uit eigen ervaring een goede tip voor een kwalitatieve shop die ze _ook_ op maat gemonteerd kan leveren, dus incl. oog, krimpkous, etc?

Ja, deze zijn tot 90 graden (heb de datasheet van ze gekregen) en worden netjes op maat met ogen er aan geleverd: https://uw-accuwinkel.nl/...logeenvrij-vertind-50mm2/

Dezelfde zijn er ook in 70mm2 voor naar je batterijen, of je kunt deze nemen: https://www.omvormer.nu/a...ief-koper-rood-zwart.html die worden ook op maat geleverd.

Die SGX zijn nog iets steviger, waarschijnlijk overkill maar ik vond het prettig om die tussen de batterijen en de Lynx Class-T Power In te hebben, omdat dat stuk kabel het meest kritisch is. Alles daarna wordt beveiligd door een snelle Class-T zekering.

[Beer070]

Gerritjuh schreef op zaterdag 6 juni 2026 @ 18:20:
Ik lees hier al een poosje mee. Ik heb diverse YouTube videos bekeken, internet pagina's bezocht en met een collega, die ook een thuisbatterij setup heeft gesproken en besproken. Maar voordat ik de sprong ga maken hoop ik toch nog op wat feedback, als dat nog nodig is.

Ik wil dus ook een thuisbatterij, nu nog met het bestaande contract, maar later met een dynamisch contract. De reden is tweeledig, maar het voornaamste rden is om de energiekosten naar beneden te brengen. Ik heb zonnepanelen die op een mooie dag ruim 22kWh opwekken, mijn eigen verbruik is ongeveer de helft. Op jaarbasis is het net andersom, verbruik 4100kWh en opbrengst 2200kWh (ongeveer). De hoofdaansluiting is 3x25A en de zonnepanelen zijn aangesloten op een Goodwe GW4200D-NS.

Hieronder de beoogde opzet, waarbij de bestaande groepenkast wordt aangepast en uitgebreid. De thuisbatterijen en omvormers komen zo'n meter of 4 van de meterkast te staan. De afstand van de kabels is ongveer 10 meter (inclusief stijgen en zakken).

[Afbeelding]

Uiteraard heb ik ook al een mooie bill of material gemaakt.

Aantal	Omvormers	Leverancier	Prijs per stuk	Prijs totaal
3	Victron Multiplus II 48V - 6K5VA - 100A	NKON	€ 799,95	€ 2.399,85
	48v omvormer beveiliging en distributie
1	Victron Energy Lynx Power In modulaire DC-busbar (M10)	NKON	€ 119,95	€ 119,95
1	Victron Zekering 250A MEGA - 80V (5 stuks)	NKON	€ 34,95	€ 34,95
	Batterijen met behuizing
2	NKON ESS Eco – 51.2V 16.1kWh Thuisbatterij	NKON	€ 1.999,95	€ 3.999,90
	NKON ESS Pro (EVE) - 51.2V 16.1kWh Thuisbatterij	NKON	€ 2.199,95	€ 0,00
	48v batterij beveiliging en distributie
1	Victron Energy Lynx Class-T Power In modulaire DC-busbar (M10)	NKON	€ 149,95	€ 149,95
2	Class T Zekering 200A	Uw Accuwinkel	€ 45,00	€ 90,00
	Besturing
1	Victron Energy Cerbo GX MK2 Controller	NKON	€ 214,95	€ 214,95
1	BMS-kabel type A ?	Gerna	€ 0,00	€ 0,00
1	Victron Energy Interface MK3-USB-C (VE.Bus to USB-C)	NKON	€ 54,95	€ 54,95
	DC bekabeling
2	Accukabel 70mm2 UltraFlex Rood dubbel geïsoleerd 70 mm2	Akkukabels.shop	€ 24,95	€ 49,90
2	Accukabel 70mm2 UltraFlex Zwart dubbel geïsoleerd 70 mm2	Akkukabels.shop	€ 24,95	€ 49,90
20	Klauke kabelschoen 70mm2 M8 (7R8)	Elektramat	€ 3,97	€ 79,40
1	Krimpkous 19.1mm Rood 3:1	Aliexpress	€ 5,49	€ 5,49
1	Krimpkous 19.1mm Zwart 3:1	Aliexpress	€ 4,69	€ 4,69
	230v installatie
1	Hager lege groepenkast 1-rij 12 modules 220x220 mm (VKG21Z)	Elektramat	€ 57,16	€ 57,16
	ABB Componenten hoofdschakelaar 40A 3-fase (4P) rood (2CDD284101R0040)	MdH	€ 25,25	€ 0,00
3	ABB installatieautomaat 1-polig+nul 25A B-kar (SN201 L-B25)	MdH	€ 27,99	€ 83,97
1	EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)	Elektramat	€ 4,60	€ 4,60
	Uitbreiding meterkast
1	ABB HAF groepenkast leeg 2-rijen 24 modules 220x330mm (HLD33)	MdH	€ 124,32	€ 124,32
	3-fase omschakeling
1	AEG aardlekautomaat 3polig+nul 25A C-kar 300mA (DMA63NPC25/300)	Elektramat	€ 155,44	€ 155,44
1	Hager omschakelaar 4-polig 40A; SFT440	MdH	€ 46,16	€ 46,16
1	EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)	Elektramat	€ 4,60	€ 4,60
	Energie meting
1	Victron Energy VM-3P75CT Energiemeter	NKON	€ 149,95	€ 149,95
1	Victron Energy EM24 Energiemeter - Ethernet	Amazon	€ 102,81	€ 102,81
1	H07V-K 6 mm² bedradingsleiding 5 x 5 m, zwart, blauw, bruin, grijs, groen-geel met 100 adereindhulzen	Amazon	€ 42,95	€ 42,95
20	YMvK supersoepel 5x10 per meter	Elektramat	€ 14,51	€ 290,20
1	Cimco adereindhuls geïsoleerd 10mm2 hulslengte12mm rood - per 100 stuks (187024)Elektramat	Elektramat	€ 5,59	€ 5,59
1	Cimco adereindhuls geïsoleerd 6mm² 12 mm geel 100 stuks (187022)	Elektramat	€ 4,77	€ 4,77
			Totaal	€ 8.316,04

Ik ben nog niet 100% zeker van de batterijen/accu's. Aan de ene kant kies ik graag voor service, aan de andere kant denk ik ook met de portemonnee. Ik ben best handig en heb alle speciale gereedschappen in huis. Dat wil zeggen o.a. momentsleutels, moment bithouder en normale en hydraulische krimptang.

Ik sta open voor advies.

Klinkt als een logische opzet, en het kostenplaatje ziet er realistisch uit. Realistischer dan mijn eigen inschatting vooraf .

Volgens mij mis je nog 50mm2 of 70mm2 kabels om de Victrons op de busbar aan te sluiten. Of knip je die stukken uit de 2m kabel?

Ik zie geen posten voor ventilatie, als je dit inpandig zet zou ik aanraden om daar rekening mee te houden, net als buizen waar je je 5x10mm2 in kwijt kan. Wel zo netjes om het een beetje beschermd aan te leggen.

Je kan een flink stuk (+-1400 euro) besparen door de accu’s bij Alibaba te halen ik kan je eventueel een linkje sturen waar ik net 64kwh heb gehaald, maar ik heb het nog niet geïnstalleerd dus ik kan nog niet zeggen of het voldoet.

Als je het gevoel hebt dat je technische ondersteuning nodig hebt kan ik aanraden om met Toby zaken te doen (van de zonnepanelensuper), dat is een stuk duurder maar krijg je wel de begeleiding van iemand die het goed snapt en verantwoordelijkheid neemt als er iets niet klopt. Ik heb dat vorig jaar zelf wel gedaan en het is me uitstekend bevallen, aan de andere kant ben ik inmiddels na een jaar spelen ook wel weer meer ervaren dat ik niet denk het nu nog nodig te hebben, en er zijn hier op het forum zeer veel mensen die graag willen helpen.

[blaaspijp]

Gerritjuh schreef op zaterdag 6 juni 2026 @ 18:20:
Ik lees hier al een poosje mee. Ik heb diverse YouTube videos bekeken, internet pagina's bezocht en met een collega, die ook een thuisbatterij setup heeft gesproken en besproken. Maar voordat ik de sprong ga maken hoop ik toch nog op wat feedback, als dat nog nodig is.

Ik wil dus ook een thuisbatterij, nu nog met het bestaande contract, maar later met een dynamisch contract. De reden is tweeledig, maar het voornaamste rden is om de energiekosten naar beneden te brengen. Ik heb zonnepanelen die op een mooie dag ruim 22kWh opwekken, mijn eigen verbruik is ongeveer de helft. Op jaarbasis is het net andersom, verbruik 4100kWh en opbrengst 2200kWh (ongeveer). De hoofdaansluiting is 3x25A en de zonnepanelen zijn aangesloten op een Goodwe GW4200D-NS.

Hieronder de beoogde opzet, waarbij de bestaande groepenkast wordt aangepast en uitgebreid. De thuisbatterijen en omvormers komen zo'n meter of 4 van de meterkast te staan. De afstand van de kabels is ongveer 10 meter (inclusief stijgen en zakken).

[Afbeelding]

Uiteraard heb ik ook al een mooie bill of material gemaakt.

Aantal	Omvormers	Leverancier	Prijs per stuk	Prijs totaal
3	Victron Multiplus II 48V - 6K5VA - 100A	NKON	€ 799,95	€ 2.399,85
	48v omvormer beveiliging en distributie
1	Victron Energy Lynx Power In modulaire DC-busbar (M10)	NKON	€ 119,95	€ 119,95
1	Victron Zekering 250A MEGA - 80V (5 stuks)	NKON	€ 34,95	€ 34,95
	Batterijen met behuizing
2	NKON ESS Eco – 51.2V 16.1kWh Thuisbatterij	NKON	€ 1.999,95	€ 3.999,90
	NKON ESS Pro (EVE) - 51.2V 16.1kWh Thuisbatterij	NKON	€ 2.199,95	€ 0,00
	48v batterij beveiliging en distributie
1	Victron Energy Lynx Class-T Power In modulaire DC-busbar (M10)	NKON	€ 149,95	€ 149,95
2	Class T Zekering 200A	Uw Accuwinkel	€ 45,00	€ 90,00
	Besturing
1	Victron Energy Cerbo GX MK2 Controller	NKON	€ 214,95	€ 214,95
1	BMS-kabel type A ?	Gerna	€ 0,00	€ 0,00
1	Victron Energy Interface MK3-USB-C (VE.Bus to USB-C)	NKON	€ 54,95	€ 54,95
	DC bekabeling
2	Accukabel 70mm2 UltraFlex Rood dubbel geïsoleerd 70 mm2	Akkukabels.shop	€ 24,95	€ 49,90
2	Accukabel 70mm2 UltraFlex Zwart dubbel geïsoleerd 70 mm2	Akkukabels.shop	€ 24,95	€ 49,90
20	Klauke kabelschoen 70mm2 M8 (7R8)	Elektramat	€ 3,97	€ 79,40
1	Krimpkous 19.1mm Rood 3:1	Aliexpress	€ 5,49	€ 5,49
1	Krimpkous 19.1mm Zwart 3:1	Aliexpress	€ 4,69	€ 4,69
	230v installatie
1	Hager lege groepenkast 1-rij 12 modules 220x220 mm (VKG21Z)	Elektramat	€ 57,16	€ 57,16
	ABB Componenten hoofdschakelaar 40A 3-fase (4P) rood (2CDD284101R0040)	MdH	€ 25,25	€ 0,00
3	ABB installatieautomaat 1-polig+nul 25A B-kar (SN201 L-B25)	MdH	€ 27,99	€ 83,97
1	EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)	Elektramat	€ 4,60	€ 4,60
	Uitbreiding meterkast
1	ABB HAF groepenkast leeg 2-rijen 24 modules 220x330mm (HLD33)	MdH	€ 124,32	€ 124,32
	3-fase omschakeling
1	AEG aardlekautomaat 3polig+nul 25A C-kar 300mA (DMA63NPC25/300)	Elektramat	€ 155,44	€ 155,44
1	Hager omschakelaar 4-polig 40A; SFT440	MdH	€ 46,16	€ 46,16
1	EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)	Elektramat	€ 4,60	€ 4,60
	Energie meting
1	Victron Energy VM-3P75CT Energiemeter	NKON	€ 149,95	€ 149,95
1	Victron Energy EM24 Energiemeter - Ethernet	Amazon	€ 102,81	€ 102,81
1	H07V-K 6 mm² bedradingsleiding 5 x 5 m, zwart, blauw, bruin, grijs, groen-geel met 100 adereindhulzen	Amazon	€ 42,95	€ 42,95
20	YMvK supersoepel 5x10 per meter	Elektramat	€ 14,51	€ 290,20
1	Cimco adereindhuls geïsoleerd 10mm2 hulslengte12mm rood - per 100 stuks (187024)Elektramat	Elektramat	€ 5,59	€ 5,59
1	Cimco adereindhuls geïsoleerd 6mm² 12 mm geel 100 stuks (187022)	Elektramat	€ 4,77	€ 4,77
			Totaal	€ 8.316,04

Ik ben nog niet 100% zeker van de batterijen/accu's. Aan de ene kant kies ik graag voor service, aan de andere kant denk ik ook met de portemonnee. Ik ben best handig en heb alle speciale gereedschappen in huis. Dat wil zeggen o.a. momentsleutels, moment bithouder en normale en hydraulische krimptang.

Ik sta open voor advies.

Dit gaat fout bij het doorkoppelen van de nul van AC-IN naar AC-OUT.

Dit moet je niet doen, de Victron doet dit zelf indien nodig. Je moet op de aarde na de IN en OUT volledig gescheiden houden.

[DoMoFo]

NTS schreef op zaterdag 6 juni 2026 @ 18:31:
Die SGX zijn nog iets steviger, waarschijnlijk overkill maar ik vond het prettig om die tussen de batterijen en de Lynx Class-T Power In te hebben, omdat dat stuk kabel het meest kritisch is. Alles daarna wordt beveiligd door een snelle Class-T zekering.

Wordt tijd dat ik een kratje bier (of limonade) stuur , mijn dank is wederom zeer groot...

[b]Gerritjuh schreef op zaterdag 6 juni 2026 @ 18:20:[/b

Ik sta open voor advies.

Ik heb niet alle wijsheid in pacht, maar jouw config lijkt zeer sterk op de mijne, wat ik vanuit mijn perspectief kan zeggen:

* AEG aardlekautomaat 3polig+nul 25A C-kar 300mA (DMA63NPC25/300)
Waarschijnlijk gekozen ivm met ruimte, maar als je nog ruimte (4 modules) over hebt zou ik alles ABB houden en de selectieve ABB aardlek 300mA kiezen icm automaat, maar jouw oplossing is uiteindelijk hetzelfde en compacter.

https://www.sandervunderi...f-300ma-f204s-40-0-3.html

* Hager omschakelaar 4-polig 40A; SFT440
Deze blijf ik altijd spectaculair vinden, ik zou dan voor de Hager HIM404 - 40A Omschakelaar 4 Polig (I-0-II) draai­hendel gaan, maar die is _GROOT_ en duur.

Ik kies zelf voor een ABB OT variant, ook die is groot en duur...

* Victron Energy EM24 Energiemeter - Ethernet
Waarschijnlijk voor achter je PV ? Ik ben voor de 540 gegaan, die compenseert ook de fase (cumulatief) maar wellicht doet de EM24 dat ook. De 540 is waarschijnlijk een paar tientjes goedkoper

[ Voor 15% gewijzigd door DoMoFo op 06-06-2026 19:03 ]

[Beer070]

blaaspijp schreef op zaterdag 6 juni 2026 @ 18:50:
[...]

Dit gaat fout bij het doorkoppelen van de nul van AC-IN naar AC-OUT.

Dit moet je niet doen, de Victron doet dit zelf indien nodig. Je moet op de aarde na de IN en OUT volledig gescheiden houden.

Als je goed kijkt in de tekening is het nul-blok ‘verdeeld’ in een AC-IN nul en een AC-OUT nul. Ik volg jouw advies nog steeds, doe het niet en zet ze niet te dicht bij elkaar. Een foutje is zo gemaakt en dan sta je uren voor de kast te zoeken welk draadje verkeerd is gegaan.

[Gerritjuh]

blaaspijp schreef op zaterdag 6 juni 2026 @ 18:50:
[...]
Dit gaat fout bij het doorkoppelen van de nul van AC-IN naar AC-OUT.

Dit moet je niet doen, de Victron doet dit zelf indien nodig. Je moet op de aarde na de IN en OUT volledig gescheiden houden.

Ik gebruik het verdeelblok enkel voor de 0'en. Dat wil zeggen 1 rail voor de 0 van AC-IN en een andere rail voor AC-OUT. Tenzij de Multiplussen een voorziening hebben om het netjes te kunnen koppelen leek me dit een elegante manier.

DoMoFo schreef op zaterdag 6 juni 2026 @ 18:53:
Ik heb niet alle wijsheid in pacht, maar jouw config lijkt zeer sterk op de mijne, wat ik vanuit mijn perspectief kan zeggen:

* AEG aardlekautomaat 3polig+nul 25A C-kar 300mA (DMA63NPC25/300)
Waarschijnlijk gekozen ivm met ruimte, maar als je nog ruimte (4 modules) over hebt zou ik alles ABB houden en de selectieve ABB aardlek 300mA kiezen icm automaat, maar jouw oplossing is uiteindelijk hetzelfde en compacter.

https://www.sandervunderi...f-300ma-f204s-40-0-3.html

* Hager omschakelaar 4-polig 40A; SFT440
Deze blijf ik altijd spectaculair vinden, ik zou dan voor de Hager HIM404 - 40A Omschakelaar 4 Polig (I-0-II) draai­hendel gaan, maar die is _GROOT_ en duur.

Ik kies zelf voor een ABB OT variant, ook die is groot en duur...

* Victron Energy EM24 Energiemeter - Ethernet
Waarschijnlijk voor achter je PV ? Ik ben voor de 540 gegaan, die compenseert ook de fase (cumulatief) maar wellicht doet de EM24 dat ook. De 540 is waarschijnlijk een paar tientjes goedkoper

Ik heb inderdaad ruimte gebrek, dus daarom heb ik gekozen voor die automaat. Als je goed kijkt is die AEG bijna identiek aan de ABB.

Je opmerking over de omschakelaar neem ik even in me op...

De EM24 is voor de opbrengst van de PV installatie. Voor zover ik begrepen heb kan deze direct gekoppeld worden met de Cerbo. Maar ik zal de 540 ook even bekijken, hoewel op het totaal bedrag die paar tientjes het verschil niet meer zal maken.

Beer070 schreef op zaterdag 6 juni 2026 @ 19:00:
[...]
Als je goed kijkt in de tekening is het nul-blok ‘verdeeld’ in een AC-IN nul en een AC-OUT nul. Ik volg jouw advies nog steeds, doe het niet en zet ze niet te dicht bij elkaar. Een foutje is zo gemaakt en dan sta je uren voor de kast te zoeken welk draadje verkeerd is gegaan.

Ik begrijp de opmerking volkomen, ik zal nadenken over een andere oplossing. Maar zoals hierboven ook al geschreven leek het een nette oplossing.

[Gerritjuh]

Beer070 schreef op zaterdag 6 juni 2026 @ 18:50:
[...]

Klinkt als een logische opzet, en het kostenplaatje ziet er realistisch uit. Realistischer dan mijn eigen inschatting vooraf .

Volgens mij mis je nog 50mm2 of 70mm2 kabels om de Victrons op de busbar aan te sluiten. Of knip je die stukken uit de 2m kabel?

Ik zie geen posten voor ventilatie, als je dit inpandig zet zou ik aanraden om daar rekening mee te houden, net als buizen waar je je 5x10mm2 in kwijt kan. Wel zo netjes om het een beetje beschermd aan te leggen.

Je kan een flink stuk (+-1400 euro) besparen door de accu’s bij Alibaba te halen ik kan je eventueel een linkje sturen waar ik net 64kwh heb gehaald, maar ik heb het nog niet geïnstalleerd dus ik kan nog niet zeggen of het voldoet.

Als je het gevoel hebt dat je technische ondersteuning nodig hebt kan ik aanraden om met Toby zaken te doen (van de zonnepanelensuper), dat is een stuk duurder maar krijg je wel de begeleiding van iemand die het goed snapt en verantwoordelijkheid neemt als er iets niet klopt. Ik heb dat vorig jaar zelf wel gedaan en het is me uitstekend bevallen, aan de andere kant ben ik inmiddels na een jaar spelen ook wel weer meer ervaren dat ik niet denk het nu nog nodig te hebben, en er zijn hier op het forum zeer veel mensen die graag willen helpen.

Ik heb voorlopig 2m rood en 2m zwart opgenomen. De exacte lengte is afhankelijk van de accukeuze (NKON levert zelfs kabel mee). 70mm2 zou voldoende moeten zijn voor zowel accu als omvormers.

Accu's bij Alibaba heb ik serieus overwogen, dus ik laat me graag verrassen met dat linkje.

Ik heb contact gehad met het bedrijf van Toby. Ik snap heel goed dat het licht niet voor niets aan gaat en dat service betaald moet worden. Maar ik heb iemand om de hoek die me gratis kan en wil ondersteunen, mocht het nodig zijn. En omdat ik graag zoveel als mogelijk zelf doen wil ik dit pad bewandelen.
