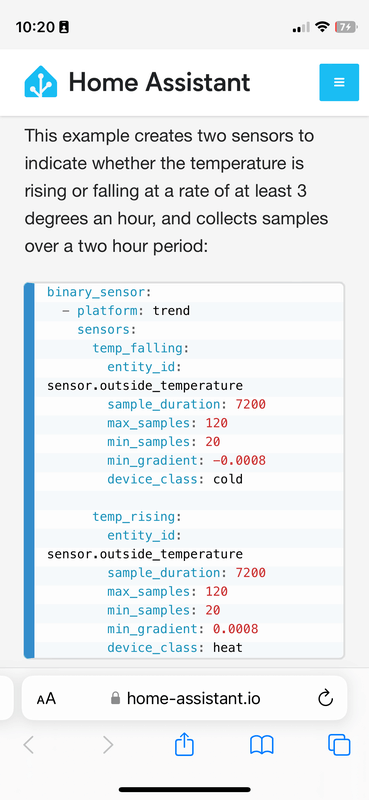

Ik zou zoals in het voorbeeld de temp rising en temp falling worden gemaakt een spike up en spike down maken
:fill(white):strip_exif()/f/image/6qzqhFMIvvPhGEcqvxBfHspJ.png?f=user_large)
[ Voor 12% gewijzigd door TeslaNerd op 08-02-2024 10:21 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Vrijstaande woning, dubbel glas, veel ramen, alles open verbonden, ca 300m3, geen extra isolatie, vvw in de woonkamer, rest type 10 zonder boosters, T6 op 20°C & 19,5°C nacht, 4,5kW Quatt, Intergas Xtreme36, 6MWh Wp, Warmteverl. (-10°C) 7kW bij max 15°C
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Vaillant ecotec plus. Ik heb daarin wel de OT module geplaatst, maar volgens de techneuten van Quatt werkt dat niet goed samen met de CiC. De ketel wordt door de CiC daarom aan/uit aangestuurd.
Hmmm, dat brengt me op het idee om de gateway eventueel tussen de CiC en de ketel te plaatsen.
Ik vermoed dat het sneller zal zijn als ik dat zelf uitvogel in plaats van te wachten op Quatt om dit te implementeren.
Heb je zelf de ketel al eens via OT aangesloten op de CiC? Als je die aan/uit laat dan ziet een gateway ook niets tussen ketel en CiC:
[...]
Vaillant ecotec plus. Ik heb daarin wel de OT module geplaatst, maar volgens de techneuten van Quatt werkt dat niet goed samen met de CiC. De ketel wordt door de CiC daarom aan/uit aangestuurd.
Hmmm, dat brengt me op het idee om de gateway eventueel tussen de CiC en de ketel te plaatsen.
[...]
Ik vermoed dat het sneller zal zijn als ik dat zelf uitvogel in plaats van te wachten op Quatt om dit te implementeren.
[ Voor 5% gewijzigd door TeslaNerd op 08-02-2024 11:03 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
vrijstaand 1924 200m2, zuid limburg, quatt 4.5 kw, 5.8 warmteverlies Remeha avanta 35c, lyric t6, 60m2 vwv droogbouw, radiators, speedcomfort, isolatie kan beter,5300kw zonnepanelen

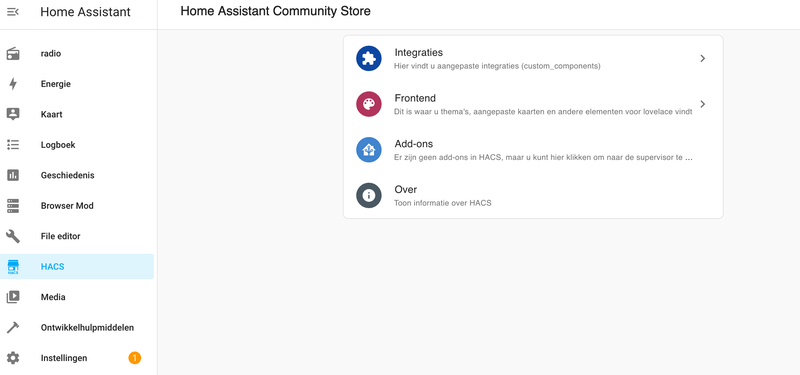

In het linker menu 'HACS' selecteren. Als er een update is, zie je dat boven de integraties. Je kunt dan op Update drukken en daarna HA restarten.
:fill(white):strip_exif()/f/image/nXVQ3URJo7L2v6s31zdh35re.png?f=user_large)
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Ik durf dat eigenlijk niet, een plug ertussen. Ben bang dat ik de CiC helemaal om zeep help.
Ik had vandaag antwoord op mijn melding: ze weten mijn gegevens nog niet en kunen daarom niet antwoorden. Blijkbaar geeft de chat in de Quatt app dat niet even door
.
Haha, dat ticketportal is echt dramatisch. Ik heb dat in december toen ik mijn Quatt net had ook al doorgegeven dat bij de chat/ticket uit de app het Quattnummer niet wordt doorgegeven.:
[...]
Ik durf dat eigenlijk niet, een plug ertussen. Ben bang dat ik de CiC helemaal om zeep help.
Ik had vandaag antwoord op mijn melding: ze weten mijn gegevens nog niet en kunen daarom niet antwoorden. Blijkbaar geeft de chat in de Quatt app dat niet even door
Prutsers!
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
ZH, 2 onder 1 kap bj.1900, enkelsteens, 95m2. 12 radiatoren (2 wk met speedcomforts). Dak-/vloerisolatie, HR+(+), 4,5kW Quatt, Lyric T6, 9x Yingli 245
Beta 2.11.0 tester. Sinds de aanpassing door Quatt werkt de integratie weer. Zover ik weet heeft Quatt alleen gezorgd dat de CiC met het juiste wifi netwerk verbinding maakt. Sindsdien werk HA weer en kan ik de CiC weer uitlezen via http en via de integratie 0.5.1. Ik heb wel gevraagd of Quatt nog meer heeft aangepast echter heb ik daar helaas geen terugkoppeling op gekregen. Mocht ik iets kunnen testen of kan laten weten dan hoor ik het wel ondanks dat ik niet erg bekend ben met HA.
Zie wel dat er regelmatig wat data over een aantal seconde weg valt. Dit was me eerder niet opgevallen. Vanochtend was het veelvuldig echter sinds vanmiddag is het een weer stabiel. Geen idee of dat in de CiC of in m’n HA/netwerk/pi4 zit. Na een onderbreking loopt eea wel weer vanzelf door.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/J1HsiJGPNEZvFjIzn6txyZU3.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/eKqXxCWQxxO4XbElanYuMjyo.jpg?f=user_large) |
ZH, 2 onder 1 kap bj.1900, enkelsteens, 95m2. 12 radiatoren (2 wk met speedcomforts). Dak-/vloerisolatie, HR+(+), 4,5kW Quatt, Lyric T6, 9x Yingli 245
ZH, 2 onder 1 kap bj.1900, enkelsteens, 95m2. 12 radiatoren (2 wk met speedcomforts). Dak-/vloerisolatie, HR+(+), 4,5kW Quatt, Lyric T6, 9x Yingli 245
:strip_icc():strip_exif()/u/130601/whatyouwant2.jpg?f=community)
Ik had sinds eergisteren een slechtere verbinding met de API van de CiC - meerdere gaten per minuut - maar daar tussendoor wel gewoon data. Alsof de webserver het niet aankon. Gisterochtend had ik helemaal geen data meer in HA - nadat ik doorhad heb ik de CiC herstart; sindsdien loopt het weer goed, met maar enkel gat (paar per uur ipv per minuut).
De quatt app zelf bleef wel gewoon de juiste data doorgeven.
CiC zit op het zolder accespoint; via een powerline adapter is die gekoppeld met de modem beneden. Mijn HA draait op een Pi die via WiFi met de modem verbonden is (moet ooit nog eens naar de meterkast verhuizen - maarja, het werkt zo ook best goed
)
De quatt app zelf bleef wel gewoon de juiste data doorgeven.
CiC zit op het zolder accespoint; via een powerline adapter is die gekoppeld met de modem beneden. Mijn HA draait op een Pi die via WiFi met de modem verbonden is (moet ooit nog eens naar de meterkast verhuizen - maarja, het werkt zo ook best goed
)
Quatt in hoekhuis (130m2) met radiatoren, 3680Wp PV zie https://ei.tigoenergy.com/p/wouterb
Ik probeer mijn Honeywell Round Modulation via OTGW de temperatuur setpoint te laten volgen van mijn Netamo aan/uit die wel een schema heeft.
Ik heb deze automation gebakken en zie dat die wel iedere minuut update maar niet de setpoint van de Honeywell aanpast.

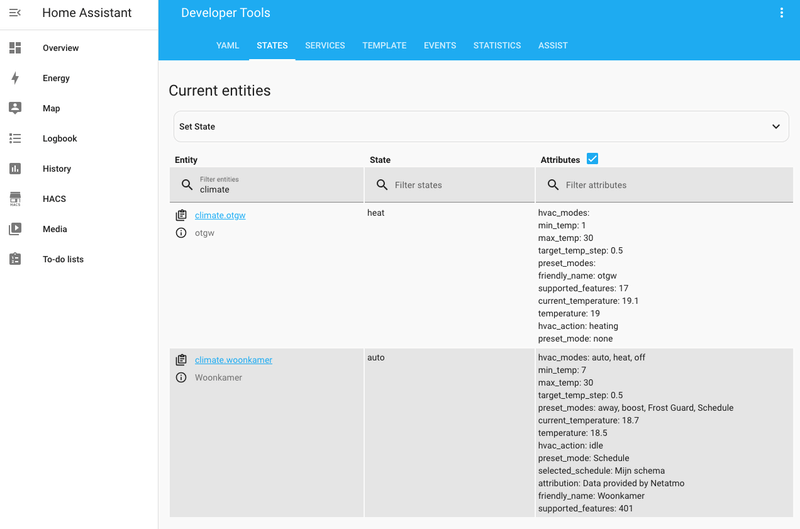

De Netatmo zit op climate.woonkamer
De Honeywell Round is climate.otgw
Wat doe ik niet goed?
/f/image/QZDzmMSyZMoU6exlsrUFSFL0.png?f=fotoalbum_large)
/f/image/Z9KttyUpyPTRMcvBfhHXTtDM.png?f=fotoalbum_large)
Ik heb deze automation gebakken en zie dat die wel iedere minuut update maar niet de setpoint van de Honeywell aanpast.
De Netatmo zit op climate.woonkamer
De Honeywell Round is climate.otgw
Wat doe ik niet goed?
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| alias: OTGW volgt Netatmo
description: Honeywell volgt Netatmo
trigger:
- platform: time_pattern
minutes: /1
action:
- variables:
target_temp: "{{ state_attr('climate.woonkamer', 'temperature') | float }}"
- service: climate.set_temperature
data:
temperature: "{{ target_temp }}"
target:
entity_id: climate.heating
mode: single |
:fill(white):strip_exif()/f/image/QZDzmMSyZMoU6exlsrUFSFL0.png?f=user_large)
:fill(white):strip_exif()/f/image/Z9KttyUpyPTRMcvBfhHXTtDM.png?f=user_large)
[ Voor 37% gewijzigd door TeslaNerd op 13-02-2024 11:01 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
nieuwe HA automatisering gestart om de overshoots zelf aan te pakken met een meta besturing op de room setpoint en een eigen “besturing op maximale watertemperatuur”
/f/image/FciBCU5ZvnK7pHLJKCeGn8zu.png?f=fotoalbum_large)
Ik heb twee helpers aangemaakt:
1. een "number" helper met de zelf in te stellen maximale watertemperatuur van de Quatt. Deze gaat in de eerste automation die de room setpoint 0,5 graden verlaagt als de watertemperatuur boven dit maximum uitkomt.
2. de "opwarmsnelheid" met de "derivative", de afgeleide van de room temperature over een periode van 10 minuten. Deze geeft de snelheid waarmee je woning opwarmt/afkoelt. Ik gebruik die in de tweede automation wanneer deze negatief wordt als het huis begint af te koelen.
/f/image/E9Zlh6dENqddTnf2v4ESZEhE.png?f=fotoalbum_large)
En de twee automations, een die de room setpoint een halve graad verlaagt als de maximale watertemperatuur is bereikt, en de tweede die de room setpoint een halve graad verhoogt als de opwarmsnelheid helper negatief wordt.
NB mijn Honeywell thermostaat heb ik begrensd op 20 graden, vandaar die min ( 20, ) functie in de tweede automation.

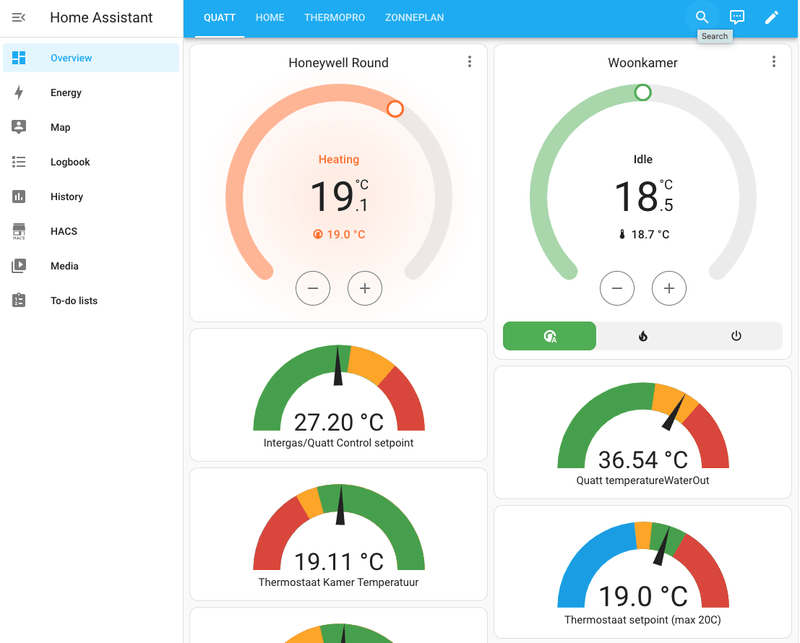

Zoals bij mijn automation waarmee de Honeywell de Netatmo volgt:
climate.woonkamer is mijn Netatmo thermostaat
climate.Honeywell is mijn Honeywell thermostaat die aan de Quatt is aangesloten
/f/image/uKgEXqTkj3izS0RI0ZDqgjum.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/FciBCU5ZvnK7pHLJKCeGn8zu.png?f=user_large)
Ik heb twee helpers aangemaakt:
1. een "number" helper met de zelf in te stellen maximale watertemperatuur van de Quatt. Deze gaat in de eerste automation die de room setpoint 0,5 graden verlaagt als de watertemperatuur boven dit maximum uitkomt.
2. de "opwarmsnelheid" met de "derivative", de afgeleide van de room temperature over een periode van 10 minuten. Deze geeft de snelheid waarmee je woning opwarmt/afkoelt. Ik gebruik die in de tweede automation wanneer deze negatief wordt als het huis begint af te koelen.
:fill(white):strip_exif()/f/image/E9Zlh6dENqddTnf2v4ESZEhE.png?f=user_large)
En de twee automations, een die de room setpoint een halve graad verlaagt als de maximale watertemperatuur is bereikt, en de tweede die de room setpoint een halve graad verhoogt als de opwarmsnelheid helper negatief wordt.
NB mijn Honeywell thermostaat heb ik begrensd op 20 graden, vandaar die min ( 20, ) functie in de tweede automation.
Zoals bij mijn automation waarmee de Honeywell de Netatmo volgt:
climate.woonkamer is mijn Netatmo thermostaat
climate.Honeywell is mijn Honeywell thermostaat die aan de Quatt is aangesloten
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| alias: Watertemperatuur te hoog dan setpoint 0.5 omlaag
description: ""
trigger:
- platform: numeric_state
entity_id:
- sensor.heatpump_hp1_temperaturewaterout
for:
hours: 0
minutes: 1
seconds: 0
above: input_number.max_watertemperatuur_quatt
condition: []
action:
- variables:
target_temp: "{{ state_attr('climate.woonkamer', 'temperature') | float }}"
- service: climate.set_temperature
metadata: {}
data:
temperature: "{{ target_temp - 0.5 }}"
target:
entity_id: climate.honeywell
mode: restart |
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| alias: Als opwarmsnelheid<0 dan setpoint 0.5 omhoog
description: ""
trigger:
- platform: numeric_state
entity_id:
- sensor.opwarmsnelheid_v2
for:
hours: 0
minutes: 1
seconds: 0
below: 0
condition: []
action:
- variables:
target_temp: "{{ state_attr('climate.woonkamer', 'temperature') | float }}"
- service: climate.set_temperature
metadata: {}
data:
temperature: "{{ min ( 20 , target_temp + 0.5 ) }}"
target:
entity_id: climate.honeywell |
:fill(white):strip_exif()/f/image/uKgEXqTkj3izS0RI0ZDqgjum.png?f=user_large)
[ Voor 66% gewijzigd door TeslaNerd op 24-02-2024 11:35 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Vrijstaande woning, dubbel glas, veel ramen, alles open verbonden, ca 300m3, geen extra isolatie, vvw in de woonkamer, rest type 10 zonder boosters, T6 op 20°C & 19,5°C nacht, 4,5kW Quatt, Intergas Xtreme36, 6MWh Wp, Warmteverl. (-10°C) 7kW bij max 15°C
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/w7Iw7D3SS3peWvMMwvvXABZv.jpg?f=user_large)
:strip_icc():strip_exif()/u/1432816/crop5fc7beaa5dfea_cropped.jpeg?f=community)
Mijn mini-pc staat momenteel uit
Ik heb HA gemigreerd naar mijn nieuwe proxmox server wat een N100 server is met 6 SSD's (8TB Enterprise SSD's - 2e hands). Deze server gebruikt in totaal nu 17W waarbij mijn oude server en de HA mini-pc samen rond de 55W zaten.
Op mijn server heb ik 16 Linux containers draaien en 1 VM (Home Assistant).
Containers:
- Samba fileserver
- Filecloud (eigen dropbox)
- Nginx proxy manager
- Duplicati (backups)
- Plex / Tautulli
- Sabnzb / Transmission
- Radarr / Sonarr / Readarr / lidarr / Overseerr
- Influxdb (apart van HA gezet) / grafana
- esphome
Mooie score, 17 watt met 6 SSD's. Dat is het voordeel dat een SSD idle maar zo'n 0,1 watt verbruiken, maar als je ze allemaal tegelijkertijd gebruikt zou het stroom verbruik wel wat hoger moeten zijn. SSD is zo'n 3 a 4 watt in gebruik volgens mij. Het is ook wel bizar hoeveel, of eerder gezegd hoe weinig een N100 verbruik in idle modus is, 4 of 5 watt ofzo. Maar bij verbruik lijkt me dat ook hoger.:
[...]
Mijn mini-pc staat momenteel uit
Ik heb HA gemigreerd naar mijn nieuwe proxmox server wat een N100 server is met 6 SSD's (8TB Enterprise SSD's - 2e hands). Deze server gebruikt in totaal nu 17W waarbij mijn oude server en de HA mini-pc samen rond de 55W zaten.
Op mijn server heb ik 16 Linux containers draaien en 1 VM (Home Assistant).
Containers:
- Samba fileserver
- Filecloud (eigen dropbox)
- Nginx proxy manager
- Duplicati (backups)
- Plex / Tautulli
- Sabnzb / Transmission
- Radarr / Sonarr / Readarr / lidarr / Overseerr
- Influxdb (apart van HA gezet) / grafana
- esphome
Maar 6 SSD is dus potentieel 18 watt mochten ze gelijktijdig actief zijn. Maar ik ga ervanuit dat je gemiddelde verbruik dus 17 watt is?
Ben wel benieuwd hoe je 6 SSD's in een N100 heb gekregen,
ZH, 2 onder 1 kap bj.1900, enkelsteens, 95m2. 12 radiatoren (2 wk met speedcomforts). Dak-/vloerisolatie, HR+(+), 4,5kW Quatt, Lyric T6, 9x Yingli 245
Die 17 watt is bij mij de ondergrens. De Enterprise SSD's 8TB zijn wat ouder en gebruiken standaard 1,5W (Micron). In het WiFi slot heb ik nog een adapter gezet voor een extra 1 Gbit netwerkkaart die ik in Proxmox in een "bond" heb gezet. Daarnaast moet je natuurlijk ook nog altijd je efficiëntie van je voeding meenemen. Ik maak gebruik van een PicoPSU met 92% efficiëntie op lage load.:
[...]
Mooie score, 17 watt met 6 SSD's. Dat is het voordeel dat een SSD idle maar zo'n 0,1 watt verbruiken, maar als je ze allemaal tegelijkertijd gebruikt zou het stroom verbruik wel wat hoger moeten zijn. SSD is zo'n 3 a 4 watt in gebruik volgens mij. Het is ook wel bizar hoeveel, of eerder gezegd hoe weinig een N100 verbruik in idle modus is, 4 of 5 watt ofzo. Maar bij verbruik lijkt me dat ook hoger.
Maar 6 SSD is dus potentieel 18 watt mochten ze gelijktijdig actief zijn. Maar ik ga ervanuit dat je gemiddelde verbruik dus 17 watt is?
Ben wel benieuwd hoe je 6 SSD's in een N100 heb gekregen,

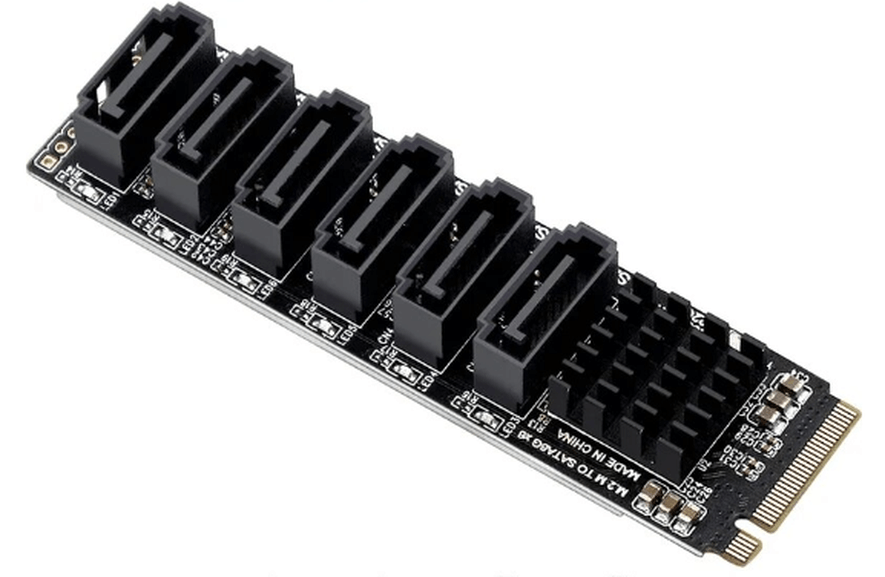

Voor de 6 SSD's heb ik een M2 naar SATA adapter in gebruik.
:fill(white):strip_exif()/f/image/6FDYelozPPZDF0gT1tOpIOmn.png?f=user_large)
Officieel zou de N100 maar 16GB ondersteunen maar ik draai op mijn ASUS Prime N100I-D D4 moederbord al maanden stabiel met 32GB geheugen.
[ Voor 4% gewijzigd door Lasoul op 27-02-2024 11:04 ]
Misschien mag ik een vraag hierover stellen, ik heb geen software achtergrond. In eerste instantie gebruikte ik ook de Riemann summ naar aanleiding van het voorbeeld van @verguldebarman op pagina 1. Maar inmiddels gebruik ik ApexCharts en doe ik het direct hiermee omdat dit erg flexibel in gebruik is.. Maar ik vraag me af wat de voor en nadelen van beide methoden zijn cq wat ik mis als ik het niet via de Riemann helper doe?

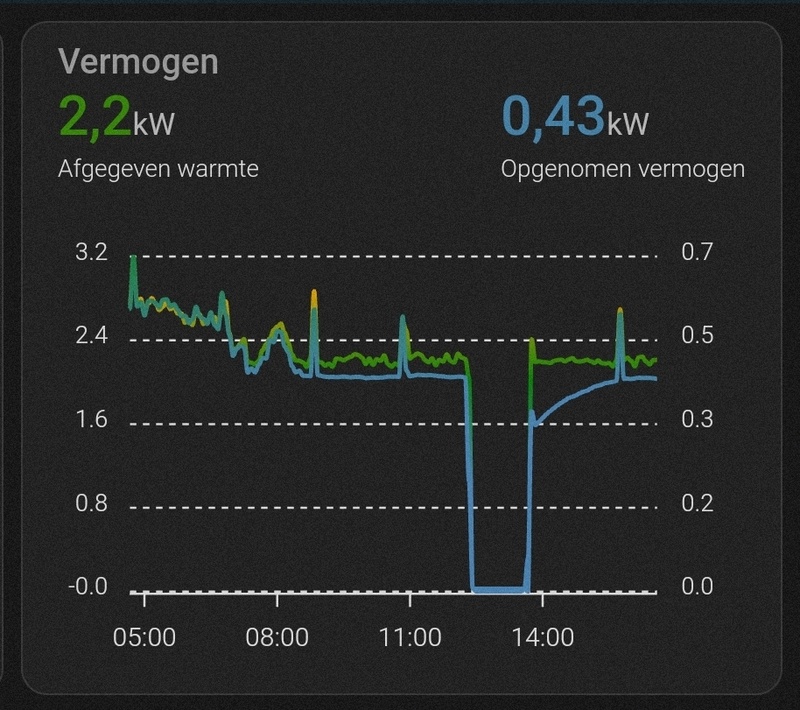

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JJIeprrGUkpSfeD85aAfJsg2.jpg?f=user_large)
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
Vrijstaande woning, dubbel glas, veel ramen, alles open verbonden, ca 300m3, geen extra isolatie, vvw in de woonkamer, rest type 10 zonder boosters, T6 op 20°C & 19,5°C nacht, 4,5kW Quatt, Intergas Xtreme36, 6MWh Wp, Warmteverl. (-10°C) 7kW bij max 15°C
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Vrijstaande woning, dubbel glas, veel ramen, alles open verbonden, ca 300m3, geen extra isolatie, vvw in de woonkamer, rest type 10 zonder boosters, T6 op 20°C & 19,5°C nacht, 4,5kW Quatt, Intergas Xtreme36, 6MWh Wp, Warmteverl. (-10°C) 7kW bij max 15°C
Natuurlijk, alleen is misschien de opmaak niet helemaal hoe het zou horen (ik heb geen software achtergrond). Maar van deze grafiek (linker grafiek is 1 kleur (steelblue), de rechter grafiek is met thresholds):
:strip_exif()/f/image/lyg63XFu6SwAQsMnMssjyiwZ.jpg?f=fotoalbum_large)

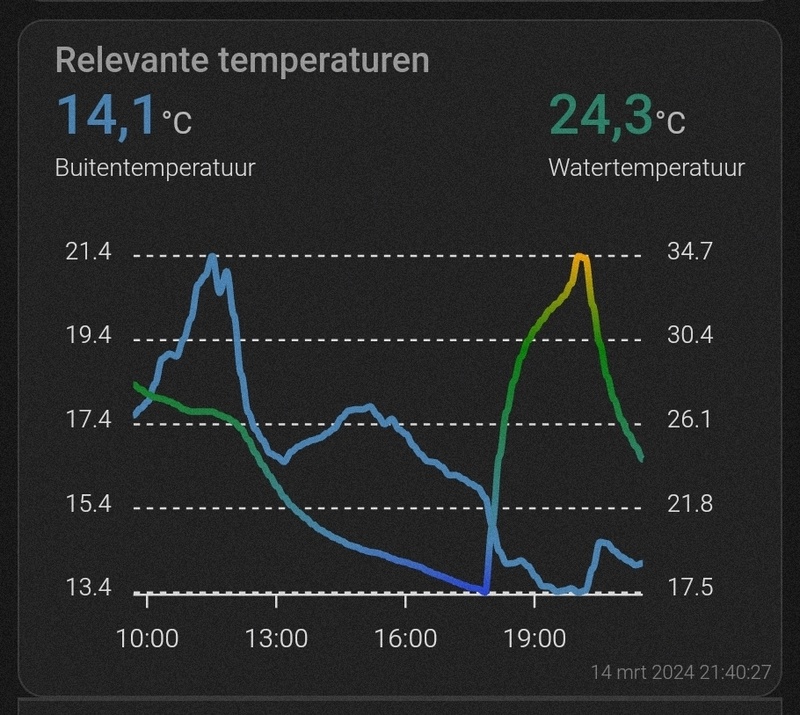

Is dit de code:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lyg63XFu6SwAQsMnMssjyiwZ.jpg?f=user_large)
Is dit de code:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| type: custom:apexcharts-card
experimental:
color_threshold: true
cache: true
header:
standard_format: false
show: true
show_states: true
colorize_states: true
title: Relevante temperaturen
graph_span: 12h
span:
end: minute
update_interval: 5m
show:
last_updated: true
apex_config:
legend:
show: false
all_series_config:
group_by:
func: avg
duration: 10m
stroke_width: 3
type: line
yaxis:
- id: first
decimals: 1
apex_config:
tickAmount: 4
- id: second
opposite: true
decimals: 1
apex_config:
tickAmount: 4
series:
- entity: sensor.heatpump_hp1_temperatureoutside
name: Buitentemperatuur
yaxis_id: first
extend_to: false
color: steelblue
show:
header_color_threshold: true
- entity: sensor.heatpump_hp1_temperaturewaterout
name: Watertemperatuur
yaxis_id: second
extend_to: false
show:
header_color_threshold: true
color_threshold:
- value: 15
color: blue
- value: 20
color: steelblue
- value: 30
color: green
- value: 35
color: orange
- value: 40
color: red |
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.

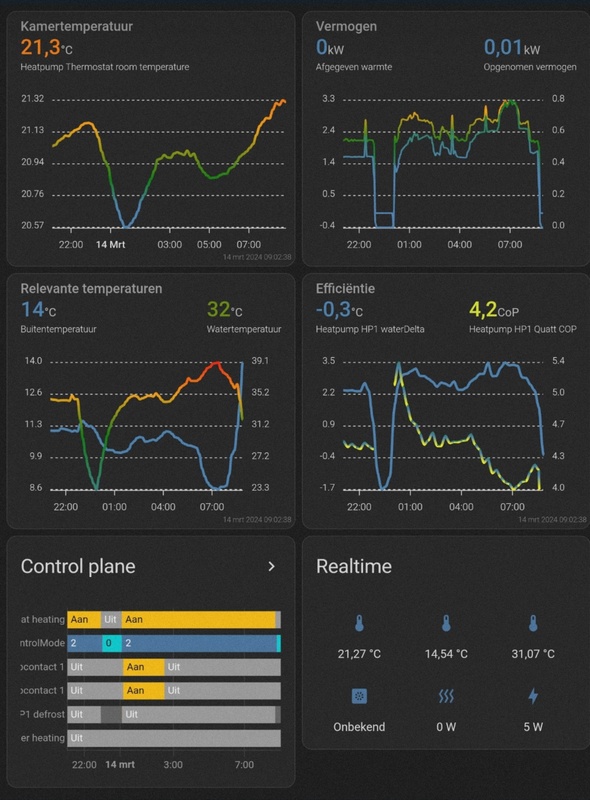

En dit is mijn totaaloverzicht. Alleen is de COP grafiek nog wat verstoord (Thresholds is nog experimenteel)
:strip_exif()/f/image/UrTeE4YZYvZjyE2QyvTQlLKq.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UrTeE4YZYvZjyE2QyvTQlLKq.jpg?f=user_large)
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
Apexcharts geeft veel mogelijkheden om (te) veel informatie in 1 grafiek te stoppen door gebruik te maken van meerdere y-assen.

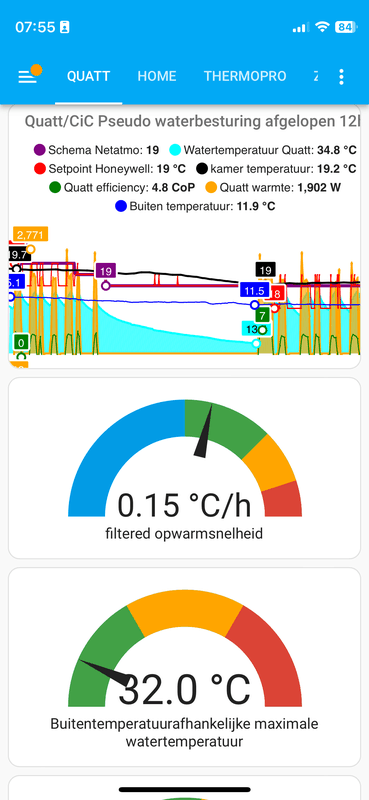

Ik kan nu mijn pseudo waterbesturing over de afgelopen 12 uur in 1 scherm bekijken 🥳
/f/image/VOkGJgGZzc18yJoCo93LdmuQ.png?f=fotoalbum_large)
Ik kan nu mijn pseudo waterbesturing over de afgelopen 12 uur in 1 scherm bekijken 🥳
:fill(white):strip_exif()/f/image/VOkGJgGZzc18yJoCo93LdmuQ.png?f=user_large)
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
:strip_icc():strip_exif()/u/119144/crop5da3d1fdca8b6_cropped.jpeg?f=community)
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
/u/478770/cookie.png?f=community)
Drenthe, geschakelde woning bj. 1981, 107m2, kruipruimte nageisoleerd, origneel dubbelglas, 6x radiator 19kW@70/55/20, beneden 10x heatfan 5 pro, Tado, Remeha Calenta 28C, Quatt (15-02-2024), 10x Sunpower 390W op Zuid, SMA SB 3.6
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Mag met diy als de frontend maar WAF vriendelijk is en ook de lokaal kan bedienen als HA down is.
0 Apple dingen hier thuis dus dat wordt lastig
Maar was Tado niet op abo basis?
Ben op reis in Dubai en Qatar, dus moet maar even geduld hebben. De Quatt snort wel gewoon door, dus verder niets aan de hand, check t wel als ik weer terug ben over een week.
Ik zal moeders de vrouw maar niet vragen om de stekker eruit te halen, dan staat dalijk de Quatt stil en zijn we verder van huis
Je hebt geen Apple nodig, alleen home assistant. Die kan via dat protocol offline met de Tado praten. En geen abbo nodig. Je kan zelfs de hele app achterwege laten en alleen via HA aansturen.:
0 Apple dingen hier thuis dus dat wordt lastig
Drenthe, geschakelde woning bj. 1981, 107m2, kruipruimte nageisoleerd, origneel dubbelglas, 6x radiator 19kW@70/55/20, beneden 10x heatfan 5 pro, Tado, Remeha Calenta 28C, Quatt (15-02-2024), 10x Sunpower 390W op Zuid, SMA SB 3.6
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
/u/26412/crop63763bce84b25_cropped.png?f=community)
Súdwest Fryslân 400 m2 vrijstaand '80/'94 - 25% hobbyklusproject | 2x mono Quatt hybr HP/Lyric T6 + 3x CV-ketel + convectoren/heatboosters ( + 3x houtkachel :) ) | na-isolatie | 2x18 Techniq Energy heatpipes | PV 10945 Z, 2100 O, 2100 W
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
O-NB, 1900 bwjaar, 2000 vol ger; Begane 175m2 vvw 7-groeps & pomp + 3 rad - 1e verd 2 rad, Ketel 2000 Nefit Ecomfit HR43-CW6, 19-10-2023 Quatt 2*4, T6 1e seizoen nu Tado X; 2021:3000m3, 2022:2000m3, 2023:1200m3, 2024: <175m3 gas (incl SWW &koken)
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
update van mijn HA automatisering voor de pseudo waterbesturing:
De Buitentemperatuurafhankelijke maximale watertemperatuur zit in een HA-Helper. De maximale waarde heb ik, voorlopig, aangepast naar 50 graden bij -10. Bij een volgende vorstperiode mogelijk nog aan te passen.
de tellers counter.aktietime_heat en counter.aktietimer_keep_warm heb ik ook als Helpers in HA aangemaakt
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
| alias: >-
ThermostaatHack voor pseudo waterbesturing op heatpump_hp1_temperaturewaterin
van de Quatt. Check iedere minuut of de doeltemperatuur van de Honeywell
omhoog of omlaag moet worden aangepast
description: >-
Thermostaat hack op Honeywell Round thermostaat via OTGateWay obv schema
Netatmo thermostaat. Gebruik HEAT als kamertemperatuur omhoog moet naar
doeltemperatuur Netatmo en gebruik KEEP_WARM als kamertemperatuur boven de
Netatmo doeltemperatuur ligt. Gebruik een startverhoging gedurende 30 seconden
zodat de thermostaat de warmtepomp direct aan zet
trigger:
- platform: time_pattern
seconds: "1"
condition: []
action:
- variables:
current_temp: "{{ states('sensor.heatpump_thermostat_room_temperature') | float }}"
target_temp: "{{ state_attr('climate.woonkamer', 'temperature') | float }}"
target_temp_keep_warm_start: "{{ min ( 20.5 , min ( current_temp + 0.25 , target_temp + 0.5 ) ) }}"
target_temp_keep_warm: "{{ min ( 20 , min ( current_temp + 0.0 , target_temp + 0.0 ) ) }}"
target_temp_heat_start: "{{ min ( 20.5 , min ( current_temp + 0.75 , target_temp + 0.5 ) ) }}"
target_temp_heat: "{{ min ( 20 , min ( current_temp + 0.25 , target_temp + 0.5 ) ) }}"
water_in: >-
{{
states('sensor.buitentemperatuurafhankelijke_maximale_watertemperatuur')
| float }}
water_temp_plus_t: "{{ states('sensor.heatpump_hp1_temperaturewaterin') | float + 1 }}"
- if:
- condition: numeric_state
alias: >-
Verhoog actietimer tbv HEAT met 1 minuut als opwarmsnelheid lager dan
0.2 graden Celsius per uur en reset naar 0 als opwarmsnelheid er weer
boven komt
entity_id: sensor.filtered_opwarmsnelheid
below: 0.2
then:
service: counter.increment
entity_id: counter.aktietimer_heat
else:
service: counter.reset
entity_id: counter.aktietimer_heat
- if:
- condition: numeric_state
alias: >-
Verhoog actietimer tbv KEEP_WARM met 1 minuut als opwarmsnelheid lager
dan 0 graden Celsius per uur en reset naar 0 minuten als
opwarmsnelheid er weer boven komt
entity_id: sensor.filtered_opwarmsnelheid
below: 0
then:
service: counter.increment
entity_id: counter.aktietimer_keep_warm
else:
service: counter.reset
entity_id: counter.aktietimer_keep_warm
- if:
- condition: state
entity_id: binary_sensor.heatpump_thermostat_heating
state: "on"
- condition: numeric_state
alias: >-
Zet Honeywell 1 graad lager als QuattwaterIn boven maximale
watertemperatuur zodat thermostaat de warmtepomp uit zet en reset
daarna de aktietimers voor HEAT en KEEP_WARM
entity_id: sensor.heatpump_hp1_temperaturewaterin
above: sensor.buitentemperatuurafhankelijke_maximale_watertemperatuur
then:
- service: climate.set_temperature
data:
temperature: "{{ current_temp - 1.0 }}"
target:
entity_id: climate.honeywell
- service: counter.reset
target:
entity_id:
- counter.aktietimer_heat
- counter.aktietimer_keep_warm
data: {}
else:
- if:
- condition: template
alias: >-
Kamertemperatuur lager dan target + 0.05 dan doe HEAT anders doe
KEEP_WARM
value_template: "{{ current_temp < target_temp + 0.05 }}"
then:
- if:
- condition: template
alias: >-
Als maximale buitentemperatuur minimaal t graden boven de
actuele Quatt watertemperatuur
value_template: "{{ water_in > water_temp_plus_t }}"
- condition: numeric_state
alias: >-
start de warmtepomp als aktietimer voor HEAT boven de 10
minuten komt. Start met een extra verhoging gedurende 30
seconden en reset daarna de aktietimers HEAT en KEEP_WARM
entity_id: counter.aktietimer_heat
above: 10
then:
- service: climate.set_temperature
data:
temperature: "{{ target_temp_heat_start }}"
target:
entity_id: climate.honeywell
- delay: "00:00:30"
- service: climate.set_temperature
data:
temperature: "{{ target_temp_heat }}"
target:
entity_id: climate.honeywell
- service: counter.reset
target:
entity_id:
- counter.aktietimer_heat
- counter.aktietimer_keep_warm
data: {}
else:
- if:
- condition: template
alias: >-
Als maximale buitentemperatuur minimaal t graden boven de
actuele Quatt watertemperatuur
value_template: "{{ water_in > water_temp_plus_t }}"
- condition: numeric_state
alias: >-
start de warmtepomp als aktietimer voor KEEP_WARM boven de 10
minuten komt. Start met een extra verhoging gedurende 30
seconden en reset daarna de aktietimers HEAT en KEEP_WARM
entity_id: counter.aktietimer_keep_warm
above: 10
then:
- service: climate.set_temperature
data:
temperature: "{{ target_temp_keep_warm_start }}"
target:
entity_id: climate.honeywell
- delay: "00:00:30"
- service: climate.set_temperature
data:
temperature: "{{ target_temp_keep_warm }}"
target:
entity_id: climate.honeywell
- service: counter.reset
target:
entity_id:
- counter.aktietimer_heat
- counter.aktietimer_keep_warm
data: {}
mode: single |
De Buitentemperatuurafhankelijke maximale watertemperatuur zit in een HA-Helper. De maximale waarde heb ik, voorlopig, aangepast naar 50 graden bij -10. Bij een volgende vorstperiode mogelijk nog aan te passen.
code:
1
| {{ max (0 , 40 - states("sensor.heatpump_hp1_temperatureoutside") | float ) }} |
de tellers counter.aktietime_heat en counter.aktietimer_keep_warm heb ik ook als Helpers in HA aangemaakt
[ Voor 55% gewijzigd door TeslaNerd op 04-04-2024 00:15 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
:fill(white):strip_exif()/f/image/Ag40ckQ9Lke4ZIKvsdzI7L7j.png?f=user_large)
:strip_icc():strip_exif()/u/610302/crop5ddfe362babf9_cropped.jpeg?f=community)
![[Afbeelding]](https://tweakers.net/i/xRgwrcGcsC4i6rcWjQziDCW3gjo=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/KelFNEU69iqdHUKzbLB2AClu.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/E2Uf5pvlcbBf7YQvknPZ3Cy7pwc=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/nbPjrr2EsL1zvwk03cd4Avv1.png?f=user_large){kind=link}
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
het is niet moeilijk om zo'n D1 mini te programmeren, dat gaat het makkelijkste met de arduino ide software. maar als je dat nog nooit gedaan hebt zul je eerst wat filmpjes moeten kijken hoe het werkt.
de firmware zelf aanpassen is wat moeilijker als je geen programmeer ervaring hebt. maar goed, vaak ben je te bang hè. gewoon aan beginnen en veel opzoeken met google en niet stoppen tot het gelukt is. dan kun je alles!
ik zal mijn code hier delen, het enige is dat die met een MQTT sensor werkt..
dit is dus de code die je met de arduino ide in de Wemos D1 mini kunt zetten.
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
| #include <ESP8266WiFi.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#include <PubSubClient.h>
#include <OpenTherm.h>
// Your WiFi credentials.
// Set password to "" for open networks.
const char* ssid = "jouw gegevens";
const char* pass = "jouw gegevens";
// Your MQTT broker address and credentials
const char* mqtt_server = "jouw gegevens";
const char* mqtt_user = "jouw gegevens";
const char* mqtt_password = "jouw gegevens";
const int mqtt_port = jouw gegevens;
// Master OpenTherm Shield pins configuration
const int OT_IN_PIN = 4; //for Arduino, 4 for ESP8266 (D2), 21 for ESP32
const int OT_OUT_PIN = 5; //for Arduino, 5 for ESP8266 (D1), 22 for ESP32
// Temperature sensor pin
const int ROOM_TEMP_SENSOR_PIN = 14; //for Arduino, 14 for ESP8266 (D5), 18 for ESP32
// MQTT topics
const char* CURRENT_TEMP_GET_TOPIC = "opentherm-thermostat/current-temperature/get";
const char* CURRENT_TEMP_SET_TOPIC = "opentherm-thermostat/current-temperature/set";
const char* TEMP_SETPOINT_GET_TOPIC = "opentherm-thermostat/setpoint-temperature/get";
const char* TEMP_SETPOINT_SET_TOPIC = "opentherm-thermostat/setpoint-temperature/set";
const char* TEMP_ROOM_GET_TOPIC = "opentherm-thermostat/room-temperature/get";
const char* TEMP_ROOM_SET_TOPIC = "opentherm-thermostat/room-temperature/set";
const char* MODE_GET_TOPIC = "opentherm-thermostat/mode/get";
const char* MODE_SET_TOPIC = "opentherm-thermostat/mode/set";
const char* TEMP_BOILER_GET_TOPIC = "opentherm-thermostat/boiler-temperature/get";
//const char* TEMP_BOILER_TARGET_GET_TOPIC = "opentherm-thermostat/boiler-target-temperature/get";
const unsigned long extTempTimeout_ms = 60 * 1000;
const unsigned long statusUpdateInterval_ms = 1000;
float sp = 18, //set point
t = 15, //current temperature
rt = 15, //room temperature
t_last = 0, //prior temperature
ierr = 25, //integral error
dt = 0, //time between measurements
op = 0; //PID controller output
unsigned long ts = 0, new_ts = 0; //timestamp
unsigned long lastUpdate = 0;
unsigned long lastTempSet = 0;
bool heatingEnabled = true;
#define MSG_BUFFER_SIZE (50)
char msg[MSG_BUFFER_SIZE];
OneWire oneWire(ROOM_TEMP_SENSOR_PIN);
DallasTemperature sensors(&oneWire);
OpenTherm ot(OT_IN_PIN, OT_OUT_PIN);
WiFiClient espClient;
PubSubClient client(espClient);
void ICACHE_RAM_ATTR handleInterrupt() {
ot.handleInterrupt();
}
float getTemp() {
unsigned long now = millis();
if (now - lastTempSet > extTempTimeout_ms)
return sensors.getTempCByIndex(0);
else
return t;
}
/*
float pid(float sp, float pv, float pv_last, float& ierr, float dt) {
float KP = 10;
float KI = 0.02;
// upper and lower bounds on heater level
float ophi = 63;
float oplo = 20;
// calculate the error
float error = sp - pv;
// calculate the integral error
ierr = ierr + KI * error * dt;
// calculate the measurement derivative
//float dpv = (pv - pv_last) / dt;
// calculate the PID output
float P = KP * error; //proportional contribution
float I = ierr; //integral contribution
float op = P + I;
// implement anti-reset windup
if ((op < oplo) || (op > ophi)) {
I = I - KI * error * dt;
// clip output
op = max(oplo, min(ophi, op));
}
ierr = I;
Serial.println("sp=" + String(sp) + " pv=" + String(pv) + " dt=" + String(dt) + " op=" + String(op) + " P=" + String(P) + " I=" + String(I));
return op;
}
*/
// This function calculates temperature and sends data to MQTT every second.
void updateData()
{
//Set/Get Boiler Status
bool enableHotWater = true;
bool enableCooling = false;
unsigned long response = ot.setBoilerStatus(heatingEnabled, enableHotWater, enableCooling);
OpenThermResponseStatus responseStatus = ot.getLastResponseStatus();
if (responseStatus != OpenThermResponseStatus::SUCCESS) {
Serial.println("Error: Invalid boiler response " + String(response, HEX));
}
t = getTemp();
new_ts = millis();
dt = (new_ts - ts) / 1000.0;
ts = new_ts;
if (responseStatus == OpenThermResponseStatus::SUCCESS) {
// op = pid(sp, t, t_last, ierr, dt);
ot.setBoilerTemperature(sp);
unsigned int data;
unsigned long response2;
bool res1;
data = ot.temperatureToData(rt);
response2 = ot.sendRequest(ot.buildRequest(OpenThermMessageType::WRITE_DATA, OpenThermMessageID::Tr, data));
res1 = ot.isValidResponse(response2);
if (!res1) {
Serial.println("Error: Set Room Temperature " + String(response2, HEX));
}
data = ot.temperatureToData(sp);
response2 = ot.sendRequest(ot.buildRequest(OpenThermMessageType::WRITE_DATA, OpenThermMessageID::TrSet, data));
res1 = ot.isValidResponse(response2);
if (!res1) {
Serial.println("Error: Set Target Room Temperature " + String(response2, HEX));
}
Serial.println("sp=" + String(sp) + " rt=" + String(rt));
}
t_last = t;
sensors.requestTemperatures(); //async temperature request
//snprintf (msg, MSG_BUFFER_SIZE, "%s", String(op).c_str());
//client.publish(TEMP_BOILER_TARGET_GET_TOPIC, msg);
snprintf (msg, MSG_BUFFER_SIZE, "%s", String(rt).c_str());
client.publish(TEMP_ROOM_GET_TOPIC, msg);
snprintf (msg, MSG_BUFFER_SIZE, "%s", String(t).c_str());
client.publish(CURRENT_TEMP_GET_TOPIC, msg);
float bt = ot.getBoilerTemperature();
snprintf (msg, MSG_BUFFER_SIZE, "%s", String(bt).c_str());
client.publish(TEMP_BOILER_GET_TOPIC, msg);
snprintf (msg, MSG_BUFFER_SIZE, "%s", String(sp).c_str());
client.publish(TEMP_SETPOINT_GET_TOPIC, msg);
snprintf (msg, MSG_BUFFER_SIZE, "%s", heatingEnabled ? "heat" : "off");
client.publish(MODE_GET_TOPIC, msg);
Serial.print("Current temperature: " + String(t) + " °C ");
String tempSource = (millis() - lastTempSet > extTempTimeout_ms)
? "(internal sensor)"
: "(external sensor)";
Serial.println(tempSource);
}
String convertPayloadToStr(byte* payload, unsigned int length) {
char s[length + 1];
s[length] = 0;
for (int i = 0; i < length; ++i)
s[i] = payload[i];
String tempRequestStr(s);
return tempRequestStr;
}
const String setpointSetTopic(TEMP_SETPOINT_SET_TOPIC);
const String roomSetTopic(TEMP_ROOM_SET_TOPIC);
const String currentTempSetTopic(CURRENT_TEMP_SET_TOPIC);
const String modeSetTopic(MODE_SET_TOPIC);
void callback(char* topic, byte* payload, unsigned int length) {
const String topicStr(topic);
String payloadStr = convertPayloadToStr(payload, length);
if (topicStr == setpointSetTopic) {
Serial.println("Set target temperature: " + payloadStr);
sp = payloadStr.toFloat();
}
else if (topicStr == roomSetTopic) {
Serial.println("Set room temperature: " + payloadStr);
rt = payloadStr.toFloat();
}
else if (topicStr == currentTempSetTopic) {
t = payloadStr.toFloat();
lastTempSet = millis();
}
else if (topicStr == modeSetTopic) {
Serial.println("Set mode: " + payloadStr);
if (payloadStr == "heat")
heatingEnabled = true;
else if (payloadStr == "off")
heatingEnabled = false;
else
Serial.println("Unknown mode");
}
}
void reconnect() {
// Loop until we're reconnected
while (!client.connected()) {
Serial.print("Attempting MQTT connection...");
const char* clientId = "opentherm-thermostat-test";
if (client.connect(clientId, mqtt_user, mqtt_password)) {
Serial.println("ok");
client.subscribe(TEMP_SETPOINT_SET_TOPIC);
client.subscribe(TEMP_ROOM_SET_TOPIC);
client.subscribe(MODE_SET_TOPIC);
client.subscribe(CURRENT_TEMP_SET_TOPIC);
} else {
Serial.print(" failed, rc=");
Serial.print(client.state());
Serial.println(" try again in 5 seconds");
// Wait 5 seconds before retrying
delay(5000);
}
}
}
void setup()
{
Serial.begin(115200);
Serial.println("Connecting to " + String(ssid));
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, pass);
int deadCounter = 20;
while (WiFi.status() != WL_CONNECTED && deadCounter-- > 0) {
delay(500);
Serial.print(".");
}
if (WiFi.status() != WL_CONNECTED) {
Serial.println("Failed to connect to " + String(ssid));
while (true);
}
else {
Serial.println("ok");
}
client.setServer(mqtt_server, mqtt_port);
client.setCallback(callback);
ot.begin(handleInterrupt);
//Init DS18B20 sensor
sensors.begin();
sensors.requestTemperatures();
sensors.setWaitForConversion(false); //switch to async mode
t, t_last = sensors.getTempCByIndex(0);
ts = millis();
lastTempSet = -extTempTimeout_ms;
}
void loop()
{
if (!client.connected()) {
reconnect();
}
client.loop();
unsigned long now = millis();
if (now - lastUpdate > statusUpdateInterval_ms) {
lastUpdate = now;
updateData();
}
} |
nou succes en vergeet niet om google te gebruiken
Dank je, ik ga me inlezen en indien ik het een beetje begrijp mee beginnen, wordt een leuk voorjaarsproject.:
[...]
het is niet moeilijk om zo'n D1 mini te programmeren, dat gaat het makkelijkste met de arduino ide software. maar als je dat nog nooit gedaan hebt zul je eerst wat filmpjes moeten kijken hoe het werkt.
de firmware zelf aanpassen is wat moeilijker als je geen programmeer ervaring hebt. maar goed, vaak ben je te bang hè. gewoon aan beginnen en veel opzoeken met google en niet stoppen tot het gelukt is. dan kun je alles!
ik zal mijn code hier delen, het enige is dat die met een MQTT sensor werkt..
dit is dus de code die je met de arduino ide in de Wemos D1 mini kunt zetten.
code:
#include <ESP8266WiFi.h> #include <OneWire.h> #include <DallasTemperature.h> #include <PubSubClient.h> #include <OpenTherm.h> // Your WiFi credentials. // Set password to "" for open networks. const char* ssid = "jouw gegevens"; const char* pass = "jouw gegevens"; // Your MQTT broker address and credentials const char* mqtt_server = "jouw gegevens"; const char* mqtt_user = "jouw gegevens"; const char* mqtt_password = "jouw gegevens"; const int mqtt_port = jouw gegevens; // Master OpenTherm Shield pins configuration const int OT_IN_PIN = 4; //for Arduino, 4 for ESP8266 (D2), 21 for ESP32 const int OT_OUT_PIN = 5; //for Arduino, 5 for ESP8266 (D1), 22 for ESP32 // Temperature sensor pin const int ROOM_TEMP_SENSOR_PIN = 14; //for Arduino, 14 for ESP8266 (D5), 18 for ESP32 // MQTT topics const char* CURRENT_TEMP_GET_TOPIC = "opentherm-thermostat/current-temperature/get"; const char* CURRENT_TEMP_SET_TOPIC = "opentherm-thermostat/current-temperature/set"; const char* TEMP_SETPOINT_GET_TOPIC = "opentherm-thermostat/setpoint-temperature/get"; const char* TEMP_SETPOINT_SET_TOPIC = "opentherm-thermostat/setpoint-temperature/set"; const char* TEMP_ROOM_GET_TOPIC = "opentherm-thermostat/room-temperature/get"; const char* TEMP_ROOM_SET_TOPIC = "opentherm-thermostat/room-temperature/set"; const char* MODE_GET_TOPIC = "opentherm-thermostat/mode/get"; const char* MODE_SET_TOPIC = "opentherm-thermostat/mode/set"; const char* TEMP_BOILER_GET_TOPIC = "opentherm-thermostat/boiler-temperature/get"; //const char* TEMP_BOILER_TARGET_GET_TOPIC = "opentherm-thermostat/boiler-target-temperature/get"; const unsigned long extTempTimeout_ms = 60 * 1000; const unsigned long statusUpdateInterval_ms = 1000; float sp = 18, //set point t = 15, //current temperature rt = 15, //room temperature t_last = 0, //prior temperature ierr = 25, //integral error dt = 0, //time between measurements op = 0; //PID controller output unsigned long ts = 0, new_ts = 0; //timestamp unsigned long lastUpdate = 0; unsigned long lastTempSet = 0; bool heatingEnabled = true; #define MSG_BUFFER_SIZE (50) char msg[MSG_BUFFER_SIZE]; OneWire oneWire(ROOM_TEMP_SENSOR_PIN); DallasTemperature sensors(&oneWire); OpenTherm ot(OT_IN_PIN, OT_OUT_PIN); WiFiClient espClient; PubSubClient client(espClient); void ICACHE_RAM_ATTR handleInterrupt() { ot.handleInterrupt(); } float getTemp() { unsigned long now = millis(); if (now - lastTempSet > extTempTimeout_ms) return sensors.getTempCByIndex(0); else return t; } /* float pid(float sp, float pv, float pv_last, float& ierr, float dt) { float KP = 10; float KI = 0.02; // upper and lower bounds on heater level float ophi = 63; float oplo = 20; // calculate the error float error = sp - pv; // calculate the integral error ierr = ierr + KI * error * dt; // calculate the measurement derivative //float dpv = (pv - pv_last) / dt; // calculate the PID output float P = KP * error; //proportional contribution float I = ierr; //integral contribution float op = P + I; // implement anti-reset windup if ((op < oplo) || (op > ophi)) { I = I - KI * error * dt; // clip output op = max(oplo, min(ophi, op)); } ierr = I; Serial.println("sp=" + String(sp) + " pv=" + String(pv) + " dt=" + String(dt) + " op=" + String(op) + " P=" + String(P) + " I=" + String(I)); return op; } */ // This function calculates temperature and sends data to MQTT every second. void updateData() { //Set/Get Boiler Status bool enableHotWater = true; bool enableCooling = false; unsigned long response = ot.setBoilerStatus(heatingEnabled, enableHotWater, enableCooling); OpenThermResponseStatus responseStatus = ot.getLastResponseStatus(); if (responseStatus != OpenThermResponseStatus::SUCCESS) { Serial.println("Error: Invalid boiler response " + String(response, HEX)); } t = getTemp(); new_ts = millis(); dt = (new_ts - ts) / 1000.0; ts = new_ts; if (responseStatus == OpenThermResponseStatus::SUCCESS) { // op = pid(sp, t, t_last, ierr, dt); ot.setBoilerTemperature(sp); unsigned int data; unsigned long response2; bool res1; data = ot.temperatureToData(rt); response2 = ot.sendRequest(ot.buildRequest(OpenThermMessageType::WRITE_DATA, OpenThermMessageID::Tr, data)); res1 = ot.isValidResponse(response2); if (!res1) { Serial.println("Error: Set Room Temperature " + String(response2, HEX)); } data = ot.temperatureToData(sp); response2 = ot.sendRequest(ot.buildRequest(OpenThermMessageType::WRITE_DATA, OpenThermMessageID::TrSet, data)); res1 = ot.isValidResponse(response2); if (!res1) { Serial.println("Error: Set Target Room Temperature " + String(response2, HEX)); } Serial.println("sp=" + String(sp) + " rt=" + String(rt)); } t_last = t; sensors.requestTemperatures(); //async temperature request //snprintf (msg, MSG_BUFFER_SIZE, "%s", String(op).c_str()); //client.publish(TEMP_BOILER_TARGET_GET_TOPIC, msg); snprintf (msg, MSG_BUFFER_SIZE, "%s", String(rt).c_str()); client.publish(TEMP_ROOM_GET_TOPIC, msg); snprintf (msg, MSG_BUFFER_SIZE, "%s", String(t).c_str()); client.publish(CURRENT_TEMP_GET_TOPIC, msg); float bt = ot.getBoilerTemperature(); snprintf (msg, MSG_BUFFER_SIZE, "%s", String(bt).c_str()); client.publish(TEMP_BOILER_GET_TOPIC, msg); snprintf (msg, MSG_BUFFER_SIZE, "%s", String(sp).c_str()); client.publish(TEMP_SETPOINT_GET_TOPIC, msg); snprintf (msg, MSG_BUFFER_SIZE, "%s", heatingEnabled ? "heat" : "off"); client.publish(MODE_GET_TOPIC, msg); Serial.print("Current temperature: " + String(t) + " °C "); String tempSource = (millis() - lastTempSet > extTempTimeout_ms) ? "(internal sensor)" : "(external sensor)"; Serial.println(tempSource); } String convertPayloadToStr(byte* payload, unsigned int length) { char s[length + 1]; s[length] = 0; for (int i = 0; i < length; ++i) s[i] = payload[i]; String tempRequestStr(s); return tempRequestStr; } const String setpointSetTopic(TEMP_SETPOINT_SET_TOPIC); const String roomSetTopic(TEMP_ROOM_SET_TOPIC); const String currentTempSetTopic(CURRENT_TEMP_SET_TOPIC); const String modeSetTopic(MODE_SET_TOPIC); void callback(char* topic, byte* payload, unsigned int length) { const String topicStr(topic); String payloadStr = convertPayloadToStr(payload, length); if (topicStr == setpointSetTopic) { Serial.println("Set target temperature: " + payloadStr); sp = payloadStr.toFloat(); } else if (topicStr == roomSetTopic) { Serial.println("Set room temperature: " + payloadStr); rt = payloadStr.toFloat(); } else if (topicStr == currentTempSetTopic) { t = payloadStr.toFloat(); lastTempSet = millis(); } else if (topicStr == modeSetTopic) { Serial.println("Set mode: " + payloadStr); if (payloadStr == "heat") heatingEnabled = true; else if (payloadStr == "off") heatingEnabled = false; else Serial.println("Unknown mode"); } } void reconnect() { // Loop until we're reconnected while (!client.connected()) { Serial.print("Attempting MQTT connection..."); const char* clientId = "opentherm-thermostat-test"; if (client.connect(clientId, mqtt_user, mqtt_password)) { Serial.println("ok"); client.subscribe(TEMP_SETPOINT_SET_TOPIC); client.subscribe(TEMP_ROOM_SET_TOPIC); client.subscribe(MODE_SET_TOPIC); client.subscribe(CURRENT_TEMP_SET_TOPIC); } else { Serial.print(" failed, rc="); Serial.print(client.state()); Serial.println(" try again in 5 seconds"); // Wait 5 seconds before retrying delay(5000); } } } void setup() { Serial.begin(115200); Serial.println("Connecting to " + String(ssid)); WiFi.mode(WIFI_STA); WiFi.begin(ssid, pass); int deadCounter = 20; while (WiFi.status() != WL_CONNECTED && deadCounter-- > 0) { delay(500); Serial.print("."); } if (WiFi.status() != WL_CONNECTED) { Serial.println("Failed to connect to " + String(ssid)); while (true); } else { Serial.println("ok"); } client.setServer(mqtt_server, mqtt_port); client.setCallback(callback); ot.begin(handleInterrupt); //Init DS18B20 sensor sensors.begin(); sensors.requestTemperatures(); sensors.setWaitForConversion(false); //switch to async mode t, t_last = sensors.getTempCByIndex(0); ts = millis(); lastTempSet = -extTempTimeout_ms; } void loop() { if (!client.connected()) { reconnect(); } client.loop(); unsigned long now = millis(); if (now - lastUpdate > statusUpdateInterval_ms) { lastUpdate = now; updateData(); } }
nou succes en vergeet niet om google te gebruiken
Huis: 125 jaar oud, redelijk geisoleerd met hr++ glas. Verwarming: 1 hybrid Quatt WP, benedenverdieping 4 grote T22 radiatoren met heatboosters en 40 low speed fans. Elektra: 4kWp zonnepanelen, Marstek accu V.2 5,12kWh FW V1.53 BM V2.15 accu.
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
Helder nu
.Ik was gewend aan mijn stooklijn regeling met mijn gas-CV. Nu met de Quatt heb ik last van die under- en overshoots omdat dan na opwarmen de Quatt een lange tijd uitstaat, waardoor de radiatoren boven koud aanvoelen. Dus niet comfortabel. Vandaar dat ik nu wil uittesten of dat met watertempaansturing beter bevalt. BTW: tijdens de Quatt meeting vernam ik dat "de schade" van het regelmatig aan-en uitzetten van de compressor wel meevalt. Men noemde daar 5 tot 10 keer per uur acceptabel!!!
Ik gebruik de module van TheHogNL een broertje van de DIYless. En gebruik nu inderdaad ook Tr en Trset.
Zie tevens: https://gathering.tweaker...message/78630784#78630784
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
interessante link. dat topic waar dat in staat volg ik eigenlijk niet meer. daar worden zoveel berichten gestuurd dat ik er niet goed van wordt..:
[...]
Helder nu
Ik was gewend aan mijn stooklijn regeling met mijn gas-CV. Nu met de Quatt heb ik last van die under- en overshoots omdat dan na opwarmen de Quatt een lange tijd uitstaat, waardoor de radiatoren boven koud aanvoelen. Dus niet comfortabel. Vandaar dat ik nu wil uittesten of dat met watertempaansturing beter bevalt. BTW: tijdens de Quatt meeting vernam ik dat "de schade" van het regelmatig aan-en uitzetten van de compressor wel meevalt. Men noemde daar 5 tot 10 keer per uur acceptabel!!!
Ik gebruik de module van TheHogNL een broertje van de DIYless. En gebruik nu inderdaad ook Tr en Trset.
Zie tevens: https://gathering.tweaker...message/78630784#78630784
de overshoots zijn bij mij meestal 0,5 graad max. dus dat valt wel mee.
in de handleiding staat wat geschreven over een andere thermostaat die op basis van water temp aansturing werkt, Quatt kan dat voor je omzetten.. ik had dat als backup plan, maar ben echt wel tevreden over hoe het werkt nu. maar idd continu de perfecte water temp is wel beter en ook efficiënter volgens mij.
voor mijn vloerverwarming had ik dat al gemaakt dmv het gemiddelde van de buiten temp over 24 uur (zodat de temp niet teveel omhoog of omlaag gaat) en dat gemiddelde wordt met een mapping functie omgezet naar de benodigde water temp (gewoon lineair dus)
bijv. bij gem. -20 buiten wordt de water temp 35 graden, en dan het andere punt
bij gem. +20 buiten temp wordt de water temp ook 20 graden
de mapping functie berekend dan zelf de tussenliggende waardes. dit werkt echt goed, het is dan alleen even uit testen welke waardes voor jou goed zijn uiteraard, wat je dus kunt zien aan het aantal start/stops en het minimale Wattage..
een hele simpele oplossing maar heel effectief. deze berekende waarde voor je water temp kun je natuurlijk ook voor je Quatt gebruiken..
het enige waar dit geen rekening mee houdt zijn externe warmte invloeden bijv. veel zon oid waardoor je soms teveel warmte hebt. maar goed zoals je al aangaf is het helemaal niet erg om wat start stops te hebben..
edit: extra info
[ Voor 6% gewijzigd door JazekerXX op 08-04-2024 23:43 ]
Mijn principe is ook KISS
en vermijd het gebruik van HA (mag ik hier wel posten? ).Bovenstaande principe ga ik zeker uitproberen maar dan embedded in de esp8266. Tevens de software uitbreiden met een thermostaat-class om eea wat modulairder en leesbaarder te maken. Naast MQTT ook een webserver tbv een eenvoudige userinterface.
Wordt vervolgd.
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
Wat is KISS?:
[...]
Mijn principe is ook KISS
Bovenstaande principe ga ik zeker uitproberen maar dan embedded in de esp8266. Tevens de software uitbreiden met een thermostaat-class om eea wat modulairder en leesbaarder te maken. Naast MQTT ook een webserver tbv een eenvoudige userinterface.
Wordt vervolgd.
mocht je een mapping sensor in HA willen maken zet dit in je config.yaml...
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
| ## mapping van values
compensation:
vloerverwarming_doeltemp_cv_only:
# de sensor heet: sensor.compensation_sensor_gemiddelde_buiten_temperatuur_average_linear
unique_id: vloerverwarming_doeltemp_cv_only
source: sensor.Gemiddelde_buiten_temperatuur_average_linear
unit_of_measurement: "°C"
precision: 1
lower_limit: true
upper_limit: true
data_points:
- [-20.0, 35.0] # bij -20 word het 35
- [20.0, 20.0] # bij +20 word het 20 |
de sensor.Gemiddelde_buiten_temperatuur_average_linear heb ik onder sensors aangemaakt, zet dit in die yaml
code:
1
2
3
4
5
6
| - platform: statistics
name: "Gemiddelde buiten temperatuur average linear"
entity_id: sensor.buitentemperatuur_met_backup
state_characteristic: average_linear
max_age:
hours: 24 |
een andere optie kan ook esphome zijn, daar kun je gebruik maken van lambda's (dat zijn gewoon template sensoren binnen esphome, dit draait dan lokaal op de esp wat ook heel mooi is natuurlijk)
maar zoals je al wel gemerkt hebt ben ik wel fan van HA. het werkt gewoon makkelijk en de weergave is zo mooi als je kunt bedenken. heel fijn dat het zo mooi aanpasbaar is aan ieders wensen.. hier in ieder geval wat opties
KISS: Keep it Simple, Stupid. Oftewel hou dingen binnen de mogelijkheden zo simpel mogelijk.:
[...]
Wat is KISS?
een andere optie kan ook esphome zijn, daar kun je gebruik maken van lambda's (dat zijn gewoon template sensoren binnen esphome, dit draait dan lokaal op de esp wat ook heel mooi is natuurlijk)
maar zoals je al wel gemerkt hebt ben ik wel fan van HA. het werkt gewoon makkelijk en de weergave is zo mooi als je kunt bedenken. heel fijn dat het zo mooi aanpasbaar is aan ieders wensen.. hier in ieder geval wat opties
Wat betreft ESPHome, ben ik ook groot fan van en gebruik ik veel. Daarom baalde ik dat ik de shield niet via ESPHome kon aansturen.
Ben nu bezig zelfbouw radiator fans to bouwen met hulp van ESPhome waarbij ik ook de in en uit water temperatuur meet en doorstuur. Bijna klaar.
Ik blijf toch maar op dit forum hangen. Wordt je een stuk wijzer van.
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
