Het grote Victron aansturing topic

[MJ de Bruijn]

V_ger schreef op maandag 4 december 2023 @ 14:27:
Waarom heeft iedereen de obsessie met het aansluiten van PV op de AC out? Hoeveel uur op jaarbasis valt de stroom uit en hoeveel voordeel heb je dan van PV opwek die doorloopt?

Tsja, waarom heb ik die obsessie?
1. Je Critical load moet ook/toch op AC out, anders heb je niets aan je batterij-systeem bij grid-uitval. Ik snap niet dat mensen hun "huis" niet op de AC out aansluiten.
2. Vanwege de toestand in de wereld. In de meest ruime zin. Ja echt!
3. Ik gebruik medische apparatuur, dat speelt ook mee.
4. Omdat het (bij mij) zonder extra moeite kon/kan. Liever mee verlegen dan om verlegen.

Overigens heb ik reeds in de eerste maand na ingebruikneming hier een stroomstoring van 3 uur gehad.

PV opwek tijdens een stroomstoring is financieel onbelangrijk. Wel relevant is dat (bij)laden van batterijen doorgaat.

[ Voor 10% gewijzigd door MJ de Bruijn op 04-12-2023 15:31 ]

[DrDeJe]

Ik heb DESS (nog) niet actief staan. Maar afgelopen dagen lijkt mij dat er gewoon weinig te handelen valt. Je kunt opeens waardes gaan aanpassen maar dan ga je voorbij aan het rekenen van verliezen etc. Komt vanzelf weer. (Als er meer zon / wind energie beschikbaar komt. De energie/uur beweegt nu wat minder.

[tonvanboven]

V_ger schreef op maandag 4 december 2023 @ 14:27:
Waarom heeft iedereen de obsessie met het aansluiten van PV op de AC out? Hoeveel uur op jaarbasis valt de stroom uit en hoeveel voordeel heb je dan van PV opwek die doorloopt?

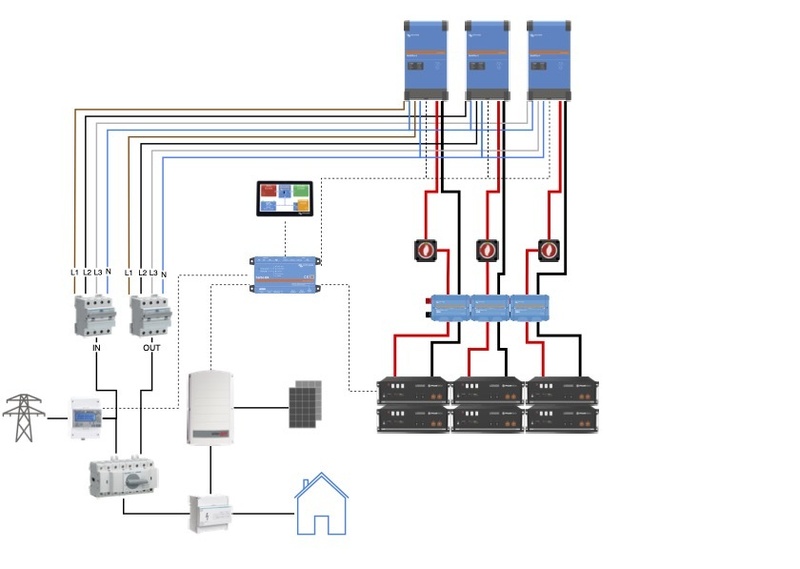

Parallel aansluiten (dus aan de AC in kant) is echt veel makkelijker.

Als je de PV en de EV op de AC-in hebt zitten dan wordt het juist niet makkelijker om de maximale stroom van het grid in de gaten te houden door je Victron ESS. Dan zul je bijvoorbeeld met Home Assistant dat moeten gaan doen en Victron gaan aansturen. Ik kies voor liever voor intrinsieke veiligheid door Victron zelf door alles er achter te zetten.
Gisteren trouwens Grid Lost gehad voor 31 minuten en we hebben er niets van gemerkt. De les hiervan is dat Home Assistant in de toekomst een melding gaat sturen zodat je rekening kunt houden met de belasting op de accu.

[John245]

tonvanboven schreef op vrijdag 8 december 2023 @ 22:48:
[...]

Als je de PV en de EV op de AC-in hebt zitten dan wordt het juist niet makkelijker om de maximale stroom van het grid in de gaten te houden door je Victron ESS. Dan zul je bijvoorbeeld met Home Assistant dat moeten gaan doen en Victron gaan aansturen. Ik kies voor liever voor intrinsieke veiligheid door Victron zelf door alles er achter te zetten.
Gisteren trouwens Grid Lost gehad voor 31 minuten en we hebben er niets van gemerkt. De les hiervan is dat Home Assistant in de toekomst een melding gaat sturen zodat je rekening kunt houden met de belasting op de accu.

Je wil een pushover bericht. Want e-mail is standaard.

[MJ de Bruijn]

tonvanboven schreef op vrijdag 8 december 2023 @ 22:48:
Gisteren trouwens Grid Lost gehad voor 31 minuten en we hebben er niets van gemerkt. De les hiervan is dat Home Assistant in de toekomst een melding gaat sturen zodat je rekening kunt houden met de belasting op de accu.

Ik heb in Home Assistant ingesteld dat bij "Grid Lost" alle niet essentiële verbruikers worden uitgeschakeld. Lampen boven planten, lampen in kamers op één na, in trappenhuis lampen op nachtstand, buitenverlichting uit enz. Iedere lamp eerst drie keer knipperen, dan uit.
Dat kan omdat bij mij thuis alle lampen via Home Assistant worden bestuurd.
Dit gebeurt alleen bij de overgang op batterij-stroom. Als ik wil kan ik daarna verbruikers weer inschakelen en die blijven dan aan.

[TheMystery]

Ik help mijn oom af en toe met de software kant van zijn victron systeem, dit systeem heeft maanden goed gewerkt, maar sinds kort krijgt hij onderstaande melding als de voltage onder de 51v komt, de batterij is dan nog zeker voor de helft vol, wat zou dit kunnen zijn?
276 VE.Bus System [276] Low battery: Warning

[Erik_Rave]

Kan je wat meer informatie geven over het systeem?
Aantal batterijen;
BMS instellingen;

Als ik de foutcode google kom ik oa het volgende tegen.
https://community.victron...hen-turning-on-multi.html

[TheMystery]

Erik_Rave schreef op zondag 10 december 2023 @ 10:16:
Kan je wat meer informatie geven over het systeem?
Aantal batterijen;
BMS instellingen;

Als ik de foutcode google kom ik oa het volgende tegen.
https://community.victron...hen-turning-on-multi.html

Het is een 3 fase systeem met 3x de multiplus 2, hieraan 4 16s 280ah accu’s gekoppeld.
Als bms worden daly 200a gebruikt, alleen weet ik hier de instellingen niet van aangezien ik die niet ingesteld heb + een smartshunt bmv712. Heb alleen de multiplussen en de gx ingesteld namelijk.

In de Ess wizard heb ik voor dynamic cut off het volgende ingesteld:
49.60v
48.00v
47.00v
46.00v

En sustain voltage staat op 50v.

De error komt als de accu onder de 51v komt maar dat is nog boven de bovenstaande waardes.
Waardes komen uit een video van Harold, daar is het systeem ook op gebaseerd, maar bovenstaande waardes moeten misschien anders, iemand hier tips over?

Edit:
Zouden dit goede start waardes zijn:
https://www.powerplus-ene...-for-Victron-Products.pdf

[ Voor 7% gewijzigd door TheMystery op 10-12-2023 11:01 ]

[swat!]

TheMystery schreef op zaterdag 9 december 2023 @ 16:44:
Ik help mijn oom af en toe met de software kant van zijn victron systeem, dit systeem heeft maanden goed gewerkt, maar sinds kort krijgt hij onderstaande melding als de voltage onder de 51v komt, de batterij is dan nog zeker voor de helft vol, wat zou dit kunnen zijn?
276 VE.Bus System [276] Low battery: Warning

Ik heb deze melding wel eens gezien, toen ik per ongeluk de communicatie tussen de batterij en cerbo-gx had verbroken.
Hoe weet je dat het voltage <51V is? ergo: waar zie je dat?

[John245]

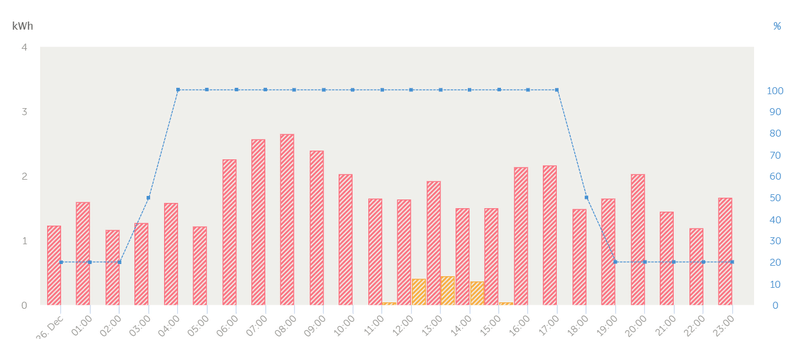

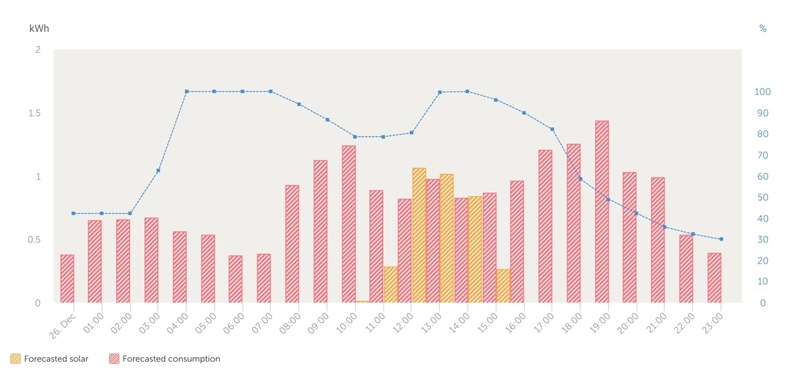

Voor degene die DESS draaien.

Volgens Victron:

"At the moment we calculate with an efficiency of 85%. This setting cannot be altered yet via VRM, but can via Node-RED (where we first test most stuff before putting it on VRM).
It is the `Settings/DynamicEss/SystemEfficiency` variable under `com.victronenergy.settings` dbus service."

[TheMystery]

swat! schreef op dinsdag 12 december 2023 @ 08:03:
[...]


Ik heb deze melding wel eens gezien, toen ik per ongeluk de communicatie tussen de batterij en cerbo-gx had verbroken.
Hoe weet je dat het voltage <51V is? ergo: waar zie je dat?

De bmv712 leest dat uit en dit kun je dan binnen vrm in de grafieken zien.

[swat!]

TheMystery schreef op dinsdag 12 december 2023 @ 20:57:
[...]


De bmv712 leest dat uit en dit kun je dan binnen vrm in de grafieken zien.

En waar staat je sustain-voltage op?

[HermanGast]

Samoerai schreef op donderdag 31 augustus 2023 @ 11:58:
[...]


Ik gebruik naar tevredenheid een ESP32 met ESPHome en MQTT (wat snippets op https://sf.own-it.nl/proj...ki/Ess#ESPhome-grid-meter )

Beter goed gekopieerd dan slecht verzonnen was de gedachte, maar wat ik gevonden heb her en der op de diverse sites was nog best wel ingewikkeld, HA, Node-red, Raspberry, OS-large etc. Voor mij te complex of hardware die ik niet heb (of niet wil hebben).
Op een regenachtige zondagmiddag met wat experimenteerwerk en soms een vraagje aan ChatGPT blijkt dat het prima lukt met uitsluitend een M5stack en een paar regels code. (Denk dat een M5stick of andere Arduino-variant het ook wel kan)
Werkwijze:
- WiFi aanmelden en je GX id opzoeken
- Doorgronden van MQTT
- Opzoeken hoe het lezen en schrijven werkt bij Victron
- Experimenteren hoe de GX reageert op gewijzigde instellingen
Als iemand de relevante stukjes code wil gebruiken, laat maar weten.

Dus nu volledige controle over de Multiplussen, lezen en schrijven van parameters en het werken met MQTT message queue werkt grappig snel.
Volgende stap is, in voorbereiding van mogelijk overstap naar dynamisch contract, het ophalen van day-ahead prijzen en weerbericht. Dat wordt de uitdaging voor in de kerstvakantie.

Als iemand daar wat ESP/Arduine/M5stack code voor heeft, dan hou ik me aanbevolen….

[ Voor 11% gewijzigd door HermanGast op 16-12-2023 12:53 ]

[TheMystery]

swat! schreef op zaterdag 16 december 2023 @ 10:48:
[...]


En waar staat je sustain-voltage op?

Stond op 50v, deze hebben we vorige week op 48 gezet dat lijkt nu beter te gaan.

[zonnepaneelxl]

Welke energiemeter zouden jullie toepassen?
Em24 ethernet of een ET340 of EM540

Als ik kijk naar de refresh rate
Em24 600 ms
ET340 1200ms
EM540 100ms

Modbus of ethernet kan in beide gevallen bij ons.

[prein2]

zonnepaneelxl schreef op maandag 18 december 2023 @ 18:30:
Welke energiemeter zouden jullie toepassen?
Em24 ethernet of een ET340 of EM540

Als ik kijk naar de refresh rate
Em24 600 ms
ET340 1200ms
EM540 100ms

Modbus of ethernet kan in beide gevallen bij ons.

Em540 of die nieuwe van victron zelf. Gaat je ess snelheid serieus helpen.

[zonnepaneelxl]

@prein2
Je bedoelt de VM-3P75CT deze kan tot 80A en die andere tot 65A
Refresh rate is het zelfde allebei 100ms.

Echter kost deze €139 ex btw meer volgens de Victron prijslijst.

[prein2]

Ja die @zonnepaneelxl , onmogelijke naam 😊

De em24 is best traag. Die 540 is supersnel. Dat merk je heel erg in je ess reactietijd.
Netwerk instellen van die em24 is een crime, maar uiteindelijk wel gelukt via allerlei tutorials op internet. Handleiding schiet daar tekort.

Nadeel van een snelle updatefreq untie is dat je cerbo-scherm een stuk onrustiger wordt met die grote updatefreq van de power in. Maar dat is minder erg dan de trage reactietijd van de em24


Voordeel van die van victron is dat hij in je vrm etc komt en van daaruit ook firmware updates via vrm kan doen bv. Maar ik krijg 'm pas morgen binnen, dus heb met deze geen echte ervaring.

[ Voor 8% gewijzigd door prein2 op 18-12-2023 20:05 ]

[John245]

prein2 schreef op maandag 18 december 2023 @ 19:58:
Ja die, onmogelijke naam 😊

De em24 is best traag. Die 540 is supersnel. Dat merk je heel erg in je ess reactietijd.
Netwerk instellen van die em24 is een crime, maar uiteindelijk wel gelukt via allerlei tutorials op internet. Handleiding schiet daar tekort.

Nadeel van een snelle updatefreq untie is dat je cerbo-scherm een stuk onrustiger wordt met die grote updatefreq van de power in. Maar dat is minder erg dan de trage reactietijd van de em24


Voordeel van die van victron is dat hij in je vrm etc komt en van daaruit ook firmware updates via vrm kan doen bv. Maar ik krijg 'm pas morgen binnen, dus heb met deze geen echte ervaring.

VM-3P75CT ziet er strak uit. Enige nadeel is dat de netwerk aansluiting aan de voorzijde zit en je groepenkast dus niet dicht kan als deze een deur heeft. Dat is bij de EM24 ethernet handiger.

[HermanGast]

prein2 schreef op maandag 18 december 2023 @ 19:58:
Ja die @zonnepaneelxl , onmogelijke naam 😊
Voordeel van die van victron is dat hij in je vrm etc komt en van daaruit ook firmware updates via vrm kan doen bv. Maar ik krijg 'm pas morgen binnen, dus heb met deze geen echte ervaring.

Ik krijg ook een VM-3P75CT binnen morgen . In de Kerstvakantie plaats ik deze bij de PV. Helaas is de afstand van Multiplussen tot meterkast te ver voor VE.Can, daar zit nu een EM24 Ethernet en ik weet niet of ik het verschil 100ms versus 600ms (VM-3P versus EM24) zou merken.

[ Voor 17% gewijzigd door HermanGast op 18-12-2023 20:41 ]

[Eriko]

Thuis heb ik EM340 aangesloten ivm Wallbox voor een EV voertuig. Heeft iemand deze ook aangesloten voor Victron Mutiplus II + Cerbo? Werkt het naar behoren? Is de vernieuwingssnelheid voldoende?

[frietvanpiet]

Eriko schreef op maandag 18 december 2023 @ 21:25:
Thuis heb ik EM340 aangesloten ivm Wallbox voor een EV voertuig. Heeft iemand deze ook aangesloten voor Victron Mutiplus II + Cerbo? Werkt het naar behoren? Is de vernieuwingssnelheid voldoende?

Ik heb zelf de ET340, die ververst elke seconde naar Cerbo. Stuk beter dan via omweg gebruik maken van de P1 van de slimme meter.
Ik verwacht dat de EM340 dat ook doet.

[Rimco]

frietvanpiet schreef op dinsdag 19 december 2023 @ 13:03:
[...]


Ik heb zelf de ET340, die ververst elke seconde naar Cerbo. Stuk beter dan via omweg gebruik maken van de P1 van de slimme meter.
Ik verwacht dat de EM340 dat ook doet.

Hier hangen 2 stuks P1 direct aan de Cerbo, met beiden een 1Hz update frequentie. Draai zelf een ESS mode 3 script en eigenlijk werkt dat prima om de setpoints vast te houden.

[Jazsie]

Hier lees ik gewoon ieder seconden uit en gaat via MQTT naar de Cerbo.

Reactie tijd is voldoende. Is mij in ieder geval niet die 100+ eur waard .

Zeker als je er 3 nodig zou hebben (Huis, PV, EV) zou ik het goed willen doen.

[NuKeM]

Nu het toch over energiemeters gaat. Ik heb een ET112 voor een set zonnepanelen die 5W offset/fout heeft waardoor soms de kWh teller midden in de nacht een waarde hoger gaat (wat natuurlijk niet kan want de zon schijnt niet). Iemand die weet hoe ik dat kan aanpassen? Heb zelf niets gevonden helaas, ook niet via Carlo Gavazzi. Een ramp is het natuurlijk niet, maar kom

[V_ger]

NuKeM schreef op woensdag 20 december 2023 @ 11:25:
Nu het toch over energiemeters gaat. Ik heb een ET112 voor een set zonnepanelen die 5W offset/fout heeft waardoor soms de kWh teller midden in de nacht een waarde hoger gaat (wat natuurlijk niet kan want de zon schijnt niet). Iemand die weet hoe ik dat kan aanpassen? Heb zelf niets gevonden helaas, ook niet via Carlo Gavazzi. Een ramp is het natuurlijk niet, maar kom

Je kWh meters niet op 3 decimalen bekijken, maar gewoon afronden op 0 of misschien 1 decimaal. Dan ga je die 50 Wh van een nacht niet terugzien.
Meer "nauwkeurigheid" is niet altijd meer beter.

[frietvanpiet]

Rimco schreef op dinsdag 19 december 2023 @ 20:39:
[...]


Hier hangen 2 stuks P1 direct aan de Cerbo, met beiden een 1Hz update frequentie. Draai zelf een ESS mode 3 script en eigenlijk werkt dat prima om de setpoints vast te houden.

Dan heb je geluk, of ik deed wat verkeerd. Mijn update freq van de meter was elke 10sec.

[Rimco]

@frietvanpiet Dat is ESMR4 vs ESMR5. Oudere meters doen inderdaad maar een update per 10 seconden, maar de meer recente meters doen elke seconde.

[Wim Laarman]

Is dit iets voor dit topic?
https://enphase.com/nl-nl...vormers-voor-residentiele

[Doggieman]

NuKeM schreef op woensdag 20 december 2023 @ 11:25:
Nu het toch over energiemeters gaat. Ik heb een ET112 voor een set zonnepanelen die 5W offset/fout heeft waardoor soms de kWh teller midden in de nacht een waarde hoger gaat (wat natuurlijk niet kan want de zon schijnt niet). Iemand die weet hoe ik dat kan aanpassen? Heb zelf niets gevonden helaas, ook niet via Carlo Gavazzi. Een ramp is het natuurlijk niet, maar kom

Hier ook een ET112. Zelfde probleem met in mijn geval ongeveer 2 Watt productie in de nacht 😁 Waarschijnlijk standby gebruik van de SMA inverter zelf. Nooit een oplossing voor kunnen vinden. Enige optie was inverter afkoppelen wanneer het donker wordt. Vond ik zelf wat tever gaan als oplossing.

[MJ de Bruijn]

Wim Laarman schreef op woensdag 20 december 2023 @ 21:23:
Is dit iets voor dit topic?
https://enphase.com/nl-nl...vormers-voor-residentiele

Dank voor je verwijzing.
Ik heb de link toegevoegd aan de start-post.

[MJ de Bruijn]

Zomaar, omdat ik het leuk vind...
Ik heb sinds kort een elektrische auto. Daarvoor heb ik een Victron Laadstation gekozen. Deze "EV Charger" integreert prima met de rest van mijn Victron/Multiplus batterij-systeem.
Voor een overzicht heb ik een 'kaart' gemaakt in Home Assistant. De kleuren heb ik handmatig toegevoegd voor de uitleg hierna.

Deze opname is gemaakt afgelopen nacht toen de elektriciteitstarieven heel laag waren. Dus zowel de auto is geladen, als de Victron batterijen en de vaatwasmachine stond aan.

Links (rode kader) staat de grid-meting via de P1 poort. Van iedere fase wordt het vermogen getoond (in Watt), plus een totaal. Tussen haakjes staat de energie (in kWh) tot dat moment. De teruggeleverde energie staat daaronder met een min-teken. Dat was hier dus nog nul.

Het roze kader toont de aftakking naar het auto-laadstation. Ook hier het actuele vermogen in Watt en de reeds geladen energie in kWh.

Het paarse kader toont de gegevens van een ET340 energie meter die bijhoudt hoeveel vermogen naar de Victron installatie gaat. Ook hier weer drie fasen, en twee totalen.

In het groen bovenaan staan de non-critical loads. Drie fasen (wasdroger en mini boiler, wasmachine en vaatwasser, mini boiler en oven).

In het blauwe vak staat de Victron installatie. Links AC-IN, rechts AC-OUT en onderin de batterijen

Bruin is het 'huis' met (in de nacht) de sluip-verbruikers, zoals netwerk-apparatuur, NAS, satelliet-ontvanger, koelkast, diepvries en een heleboel domotica ontvangertjes.

In geel bovenaan de SolarEdge installatie en in lichtblauw onderaan twee 'backup' zonnepanelen om de batterijen te laden indien deze helemaal leeg zouden raken. Overdag kan de SolerEdge installatie ook terugleveren aan de Victron installatie. Dan komen er bij de AC-OUT min-tekens te staan en de pijltjes worden driesprong pijltjes.

Wat opvalt is dat er (soms flinke) verschillen zijn in totalen en metingen die nul zouden moeten zijn. Voor een deel komt dit door timing-verschillen van de verversing, maar voor totalen over meerdere uren zou dat niet moeten uitmaken.

Bij de huishoudelijke apparatuur (groene kader) zouden fase 1 en fase 3 nul moeten zijn.
De optelling van verbruik (links) klopt niet. 17,5 + 5,2 is 22,7 en niet 21,7 volgens de grid-meter. Hier zijn in theorie geen verliezen tussen.

Waar wel in theorie verliezen kunnen zijn is bij de Victron installatie.
6440 -/- 5390 -/- 210 = 840. Dat is 13% van de AC-IN.

[MJ de Bruijn]

Nog een kleine aanvulling...
Omdat de laad-capaciteit van de auto, van de Victron installatie en van de vaatwasser en/of wasmachine samen ruimschoots de 3x25 Ampère overschrijdt heb ik via Node Red in de Cerbo een begrenzing ingebouwd.

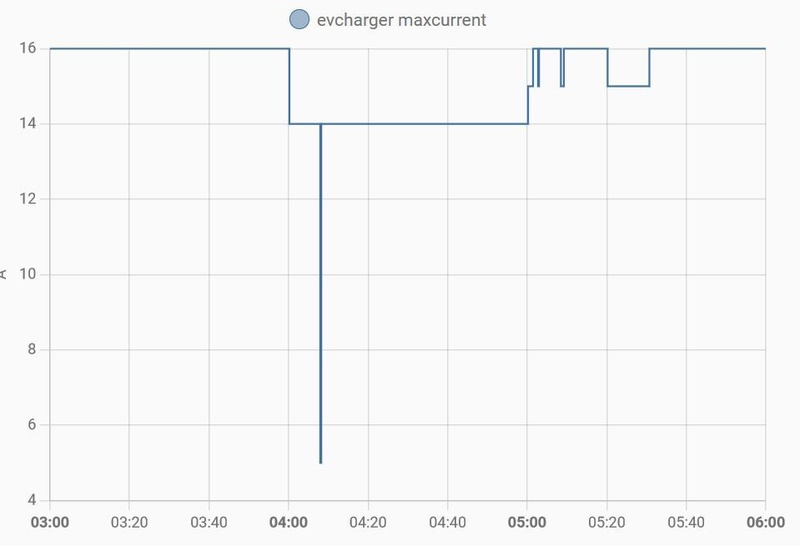

Als de ET340 (paarse kader) op één van de fasen meer dan 8 Ampère meet wordt de auto-capaciteit omlaag gebracht. Ik ga uit van maximaal 24 Ampère als grens.
Dus bij 3x8 Ampère voor de Victron, plus nog wat voor het huis, krijgt de auto 3x14 Ampère.
Als de vaatwasser, de wasmachine of een mini boiler opwarmt en ook 10 Ampère trekt gaat de auto terug naar 4 Ampère.
De Victron ging om 04:00 laden.
Ook was om 04:08 uur heel even de mini boiler aan.

[ Voor 30% gewijzigd door MJ de Bruijn op 21-12-2023 11:41 ]

[Eriko]

Een krimptang voor 4-70mm2 kabelschoenen moet nog aangeschaft worden. Ik ben geen veelgebruiker.

Welke zou je mij aanraden voor een budget tot 100 euro? Ik denk dat een pneumatische versie is wel handiger om te gebruiken. Echter gaat ie wel ooit olie-lekken.

https://www.kippersrijsse...he-kabelkrimptang-4-70mm2

7 dagen levering - met cutter A of B
https://nl.aliexpress.com/item/481568386.html
Een kniptang is wel inbegrepen.

[John245]

Eriko schreef op donderdag 21 december 2023 @ 13:40:
Een krimptang voor 4-70mm2 kabelschoenen moet nog aangeschaft worden. Ik ben geen veelgebruiker.

Welke zou je mij aanraden voor een budget tot 100 euro? Ik denk dat een pneumatische versie is wel handiger om te gebruiken. Echter gaat ie wel ooit olie-lekken.

https://www.kippersrijsse...he-kabelkrimptang-4-70mm2

7 dagen levering - met cutter A of B
https://nl.aliexpress.com/item/481568386.html
Een kniptang is wel inbegrepen.

Je kan het krimpen ook uitbesteden voor 2 euro per oog.

[N0EL]

MJ de Bruijn schreef op donderdag 21 december 2023 @ 11:24:
Nog een kleine aanvulling...
Omdat de laad-capaciteit van de auto, van de Victron installatie en van de vaatwasser en/of wasmachine samen ruimschoots de 3x25 Ampère overschrijdt heb ik via Node Red in de Cerbo een begrenzing ingebouwd.

Ik heb hier het zelfde probleem me mijn EV Charging Station 32A NS lader.
Wil jij dit stukje code misschien delen?

[prein2]

Eriko schreef op donderdag 21 december 2023 @ 13:40:
Een krimptang voor 4-70mm2 kabelschoenen moet nog aangeschaft worden. Ik ben geen veelgebruiker.

Welke zou je mij aanraden voor een budget tot 100 euro? Ik denk dat een pneumatische versie is wel handiger om te gebruiken. Echter gaat ie wel ooit olie-lekken.

https://www.kippersrijsse...he-kabelkrimptang-4-70mm2

7 dagen levering - met cutter A of B
https://nl.aliexpress.com/item/481568386.html
Een kniptang is wel inbegrepen.

tussenvorm: ik heb deze: https://www.hbm-machines....sche-krimptang-16-300-mm2

gebruikers van de 4-70mm klagen dat ie snel olie gaat lekken. Ik heb met de mijne geen enkel probleem. Als weiniggebruiker stiekem al heel erg veel gebruikt (>200 stuks). als ie op elkaar zit niet doorduwen, dan duw je uiteindelijk door de oliering heen natuurlijk.

Ik ben er blij mee voor het geld.

[MJ de Bruijn]

N0EL schreef op donderdag 21 december 2023 @ 14:58:
[...]

Ik heb hier het zelfde probleem me mijn EV Charging Station 32A NS lader.
Wil jij dit stukje code misschien delen?

Hierna staat de export van mijn Node Red form.
Ik gebruik entiteiten die elders zijn gedefinieerd. Als je bekend bent met Node Red zul je die wel kunnen aanpassen.
Succes !

code:

[
    {
        "id": "53e88ae831d5e7b7",
        "type": "tab",
        "label": "Auto Laadstation",
        "disabled": false,
        "info": "",
        "env": []
    },
    {
        "id": "7703cbb5ae10243f",
        "type": "victron-input-gridmeter",
        "z": "53e88ae831d5e7b7",
        "service": "com.victronenergy.grid/33",
        "path": "/Ac/L1/Current",
        "serviceObj": {
            "service": "com.victronenergy.grid/33",
            "name": "Grid (ET340)"
        },
        "pathObj": {
            "path": "/Ac/L1/Current",
            "type": "float",
            "name": "L1 Current (A)"
        },
        "name": "L1Current",
        "onlyChanges": true,
        "roundValues": "1",
        "x": 80,
        "y": 100,
        "wires": [
            [
                "577a3ad05f3e60ec"
            ]
        ]
    },
    {
        "id": "2ec37245d6ae8bb5",
        "type": "victron-input-gridmeter",
        "z": "53e88ae831d5e7b7",
        "service": "com.victronenergy.grid/33",
        "path": "/Ac/L2/Current",
        "serviceObj": {
            "service": "com.victronenergy.grid/33",
            "name": "Grid (ET340)"
        },
        "pathObj": {
            "path": "/Ac/L2/Current",
            "type": "float",
            "name": "L2 Current (A)"
        },
        "name": "L2Current",
        "onlyChanges": true,
        "roundValues": "1",
        "x": 80,
        "y": 160,
        "wires": [
            [
                "577a3ad05f3e60ec"
            ]
        ]
    },
    {
        "id": "5fa89bb2a47bc728",
        "type": "victron-input-gridmeter",
        "z": "53e88ae831d5e7b7",
        "service": "com.victronenergy.grid/33",
        "path": "/Ac/L3/Current",
        "serviceObj": {
            "service": "com.victronenergy.grid/33",
            "name": "Grid (ET340)"
        },
        "pathObj": {
            "path": "/Ac/L3/Current",
            "type": "float",
            "name": "L3 Current (A)"
        },
        "name": "L3Current",
        "onlyChanges": true,
        "roundValues": "1",
        "x": 80,
        "y": 220,
        "wires": [
            [
                "577a3ad05f3e60ec"
            ]
        ]
    },
    {
        "id": "577a3ad05f3e60ec",
        "type": "function",
        "z": "53e88ae831d5e7b7",
        "name": "HighLoad",
        "func": "context.data = context.data || {};\n\nswitch (msg.topic) {\n    case \"L1Current\":\n        context.data.L1 = msg.payload;\n        msg = null;\n        break;\n    case \"L2Current\":\n        context.data.L2 = msg.payload;\n        msg = null;\n        break;\n    case \"L3Current\":\n        context.data.L3 = msg.payload;\n        msg = null;\n        break;\n    \n    default:\n        msg = null;\n    \tbreak;\n}\n\nif (context.data.L1 != null && context.data.L2 != null && context.data.L3 != null ) {\n\tvar HighValue = Math.max(context.data.L1, context.data.L2, context.data.L3);\n\t// HighValue = Math.ceil(HighValue);\n    context.data=null;\n\treturn {payload:HighValue};\n} \nelse {\n    return msg;\n}",
        "outputs": 1,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 260,
        "y": 100,
        "wires": [
            [
                "1acd357b9fdf3111",
                "0cf9510e40172804"
            ]
        ]
    },
    {
        "id": "6bbec36f65e5700c",
        "type": "victron-output-evcharger",
        "z": "53e88ae831d5e7b7",
        "service": "com.victronenergy.evcharger/40",
        "path": "/StartStop",
        "serviceObj": {
            "service": "com.victronenergy.evcharger/40",
            "name": "Auto Laadstation"
        },
        "pathObj": {
            "path": "/StartStop",
            "type": "enum",
            "name": "Start/stop charging (manual mode)",
            "enum": {
                "0": "Stop",
                "1": "Start"
            },
            "writable": true
        },
        "initial": "",
        "name": "Start/Stop Laden",
        "onlyChanges": false,
        "x": 290,
        "y": 340,
        "wires": []
    },
    {
        "id": "8fa055112801a40b",
        "type": "inject",
        "z": "53e88ae831d5e7b7",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "0",
        "payloadType": "num",
        "x": 90,
        "y": 340,
        "wires": [
            [
                "6bbec36f65e5700c"
            ]
        ]
    },
    {
        "id": "882e0491f3b10850",
        "type": "inject",
        "z": "53e88ae831d5e7b7",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "1",
        "payloadType": "num",
        "x": 90,
        "y": 400,
        "wires": [
            [
                "6bbec36f65e5700c"
            ]
        ]
    },
    {
        "id": "4b23a5b98065bcd1",
        "type": "victron-output-evcharger",
        "z": "53e88ae831d5e7b7",
        "service": "com.victronenergy.evcharger/40",
        "path": "/MaxCurrent",
        "serviceObj": {
            "service": "com.victronenergy.evcharger/40",
            "name": "Auto Laadstation"
        },
        "pathObj": {
            "path": "/MaxCurrent",
            "type": "float",
            "name": "Maximum charge current (A)",
            "writable": true
        },
        "name": "Set Max Charge",
        "onlyChanges": false,
        "x": 520,
        "y": 160,
        "wires": []
    },
    {
        "id": "2efea18fdcdb179f",
        "type": "victron-output-evcharger",
        "z": "53e88ae831d5e7b7",
        "service": "com.victronenergy.evcharger/40",
        "path": "/SetCurrent",
        "serviceObj": {
            "service": "com.victronenergy.evcharger/40",
            "name": "Auto Laadstation"
        },
        "pathObj": {
            "path": "/SetCurrent",
            "type": "float",
            "name": "Set charge current (manual mode) (A)",
            "writable": true
        },
        "name": "Set Max Charge (Manual)",
        "onlyChanges": false,
        "x": 550,
        "y": 220,
        "wires": []
    },
    {
        "id": "0cf9510e40172804",
        "type": "function",
        "z": "53e88ae831d5e7b7",
        "name": "Max Allowed Charge Current",
        "func": "var MaxChargeCurrent = Math.min(16, Math.trunc(24 - Math.ceil(msg.payload) ));\ncontext.data=null;\nreturn {payload:MaxChargeCurrent};\n",
        "outputs": 1,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 480,
        "y": 100,
        "wires": [
            [
                "9fe17778a1e3fe45"
            ]
        ]
    },
    {
        "id": "1acd357b9fdf3111",
        "type": "debug",
        "z": "53e88ae831d5e7b7",
        "name": "High Load",
        "active": true,
        "tosidebar": true,
        "console": false,
        "tostatus": false,
        "complete": "payload",
        "targetType": "msg",
        "statusVal": "",
        "statusType": "auto",
        "x": 430,
        "y": 60,
        "wires": []
    },
    {
        "id": "9fe17778a1e3fe45",
        "type": "rbe",
        "z": "53e88ae831d5e7b7",
        "name": "Only Changes",
        "func": "rbe",
        "gap": "",
        "start": "",
        "inout": "out",
        "septopics": true,
        "property": "payload",
        "topi": "topic",
        "x": 300,
        "y": 160,
        "wires": [
            [
                "4b23a5b98065bcd1",
                "2efea18fdcdb179f"
            ]
        ]
    }
]

[N0EL]

Dankjewel @MJ de Bruijn

Heb hem inmiddels aangepast aan mijn setup.

Werkt dit ook met een "Scheduled" laadsessie, of enkel in "Manual" mode?
Ik heb zelf ook eens wat testjes gedaan, maar kon toen niet de "Set charge current" zetten als de Victron lader in "Scheduled" mode was.

Vanavond is de stroom lekker goedkoop, en wil mijn accus van zowel het huis als de EV laden zonder dat ik over de 25 ampere (*3) ga!

[MJ de Bruijn]

N0EL schreef op donderdag 21 december 2023 @ 19:01:
Werkt dit ook met een "Scheduled" laadsessie, of enkel in "Manual" mode?
Ik heb zelf ook eens wat testjes gedaan, maar kon toen niet de "Set charge current" zetten als de Victron lader in "Scheduled" mode was.

Als je deze Node Red form een paar dagen laat draaien kun je in de geschiedenis van de charge current entiteiten zien of ze zijn aangepast.

Vanavond is de stroom lekker goedkoop, en wil mijn accus van zowel het huis als de EV laden zonder dat ik over de 25 ampere (*3) ga!

Suggestie: laat het script eerst een paar dagen 'droog' meelopen. Dan kun je zien of de charge current entiteiten ook echt worden aangepast.
Als er nu een foutje in is geslopen loop je risico op overbelasting.

[John245]

Voor de personen hier met een 3-fase MultiPlus systeem.

IK ben benieuwd hoeveel mensen van de kortingsactie gebruik hebben gemaakt om een MultiPlus als reserveonderdeel op de plank te hebben liggen.

Is er eigenlijk een aanbevolen spare parts list voor Victron?

[prein2]

John245 schreef op vrijdag 22 december 2023 @ 10:27:
Voor de personen hier met een 3-fase MultiPlus systeem.

IK ben benieuwd hoeveel mensen van de kortingsactie gebruik hebben gemaakt om een MultiPlus als reserveonderdeel op de plank te hebben liggen.

Is er eigenlijk een aanbevolen spare parts list voor Victron?

T is echt een heel stuk goedkoper om zodra ze kapot gaan nieuwe te bestellen een 1 dag levertijd te accepteren...

Maar ik heb wel gebruik gemaakt van de actie. mijn 3 fase 30kWh systeem wordt nu gebouwd

[HermanGast]

John245 schreef op maandag 18 december 2023 @ 20:05:
[...]

VM-3P75CT ziet er strak uit. Enige nadeel is dat de netwerk aansluiting aan de voorzijde zit en je groepenkast dus niet dicht kan als deze een deur heeft. Dat is bij de EM24 ethernet handiger.

Aangesloten op m’n PV feed (Enphase) over netwerk geeft de VM-3P75CT een extreem onrustig resultaat. Waarden stuiteren dramatisch op-en neer in de remote console. Komende dagen eens uitzoeken, want zoals het nu werkt is het niet bruikbaar.

[John245]

prein2 schreef op vrijdag 22 december 2023 @ 13:04:
[...]


T is echt een heel stuk goedkoper om zodra ze kapot gaan nieuwe te bestellen een 1 dag levertijd te accepteren...

Maar ik heb wel gebruik gemaakt van de actie. mijn 3 fase 30kWh systeem wordt nu gebouwd

En dan hopen dat ze nog een oude hebben liggen. Victron geeft aan dat de MultiPlus identiek moet zijn en grote kans dat er in de loop van de tijd revisies plaatsvinden.

[John245]

HermanGast schreef op vrijdag 22 december 2023 @ 15:30:
[...]

Aangesloten op m’n PV feed (Enphase) over netwerk geeft de VM-3P75CT een extreem onrustig resultaat. Waarden stuiteren dramatisch op-en neer in de remote console. Komende dagen eens uitzoeken, want zoals het nu werkt is het niet bruikbaar.

Ter verduidelijking ik heb de VM-3P75CT niet. En zal deze ook niet nemen tenzij ze in de toekost een revisie uitvoeren en de RJ45 poort verplaatsen.

[Eriko]

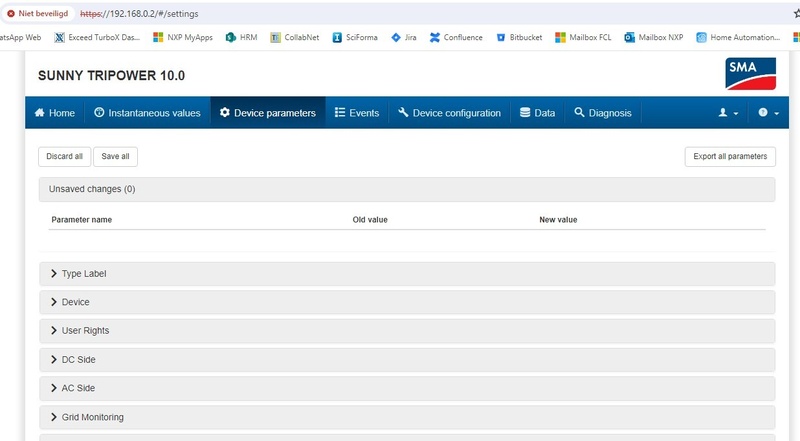

Ik bekijk één mogelijkheid om bestaande 3-fase omvormer SMA tripower aan te sluiten op AC output 1. Op deze manier kunnen 3 Victron Multiplus II -ers de accu opladen bij off-grid. Victron kan dan deze omvormer aansturen met frequentie variatie rondom 50 Hz totdat de accu volraakt. Het wordt wel frequency shifting control genoemd.

Wie heeft ervaring mee gehad voor deze systeem combinatie. Is SMA omvormer al standaard actief voor deze control?

[N0EL]

Ik weet niet of ik het hier moet vragen of in "Node-RED - grafisch 'programmeren'".

1st hier maar proberen.

Weet iemand hoe ik met behulp van Node-RED de "input current limit" kan zetten van de MultiPlus II?
Google heeft mij tot nu nog niet geholpen.

[MJ de Bruijn]

N0EL schreef op zondag 24 december 2023 @ 18:58:
Weet iemand hoe ik met behulp van Node-RED de "input current limit" kan zetten van de MultiPlus II?

Welke input current bedoel je?
Geef svp het equivalent in de remote console met de tussenstappen om daar te komen.

[N0EL]

Ik bedoel de Remote Console > Menu > MultiPlus-II 48/5000/70-50 > Input current limit (staat nu op 25).

Probleem hier is dat L1 (waar o.a. mijn MultiPlus aan hangt) soms over de 25 ampere gaat (heb al 32 ampere voorbij zien komen) als ik bijvoorbeeld mijn EV en accus aan het laden ben. Zelfs als de Victron EV lader (Charging current) op 6 ampere is gezet met je scriptje.

Nu zat ik er aan te denken om de MultiPlus op bv 20 ampere te zetten als de EV en accus tegelijk aan het laden zijn.
Heb geen idee of dit gaat werken.

[MJ de Bruijn]

N0EL schreef op zondag 24 december 2023 @ 21:00:
Ik bedoel de Remote Console > Menu > MultiPlus-II 48/5000/70-50 > Input current limit (staat nu op 25).

Deze flow kun je gebruiken als uitgangspunt.
In plaats van de "timestamp" moet je dan een eigen trigger-logica toevoegen.

code:

[
    {
        "id": "1ab62d59c2fe3cbf",
        "type": "tab",
        "label": "Flow 1",
        "disabled": false,
        "info": "",
        "env": []
    },
    {
        "id": "a57feef416a6af15",
        "type": "victron-input-vebus",
        "z": "1ab62d59c2fe3cbf",
        "service": "com.victronenergy.vebus/276",
        "path": "/Ac/ActiveIn/CurrentLimit",
        "serviceObj": {
            "service": "com.victronenergy.vebus/276",
            "name": "MultiPlus-II 48/3000/35-32"
        },
        "pathObj": {
            "path": "/Ac/ActiveIn/CurrentLimit",
            "type": "float",
            "name": "Active input current limit (A)"
        },
        "name": "",
        "onlyChanges": true,
        "x": 230,
        "y": 60,
        "wires": [
            [
                "dc0c93cd9e69241e"
            ]
        ]
    },
    {
        "id": "dc0c93cd9e69241e",
        "type": "debug",
        "z": "1ab62d59c2fe3cbf",
        "name": "Actual Current Limit",
        "active": true,
        "tosidebar": true,
        "console": false,
        "tostatus": false,
        "complete": "payload",
        "targetType": "msg",
        "statusVal": "",
        "statusType": "auto",
        "x": 380,
        "y": 120,
        "wires": []
    },
    {
        "id": "678c8f903eb2f012",
        "type": "change",
        "z": "1ab62d59c2fe3cbf",
        "name": "set to 24",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "24",
                "tot": "num"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 260,
        "y": 200,
        "wires": [
            [
                "8aaca5635219c677"
            ]
        ]
    },
    {
        "id": "8aaca5635219c677",
        "type": "victron-output-vebus",
        "z": "1ab62d59c2fe3cbf",
        "service": "com.victronenergy.vebus/276",
        "path": "/Ac/In/1/CurrentLimit",
        "serviceObj": {
            "service": "com.victronenergy.vebus/276",
            "name": "MultiPlus-II 48/3000/35-32"
        },
        "pathObj": {
            "path": "/Ac/In/1/CurrentLimit",
            "type": "float",
            "name": "Input 1 current limit (A)",
            "writable": true
        },
        "name": "Set New Current limit",
        "onlyChanges": false,
        "x": 500,
        "y": 200,
        "wires": []
    },
    {
        "id": "2c2c5db3a85faeb8",
        "type": "inject",
        "z": "1ab62d59c2fe3cbf",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "",
        "payloadType": "date",
        "x": 100,
        "y": 200,
        "wires": [
            [
                "678c8f903eb2f012"
            ]
        ]
    },
    {
        "id": "5a3dc29818b97b5b",
        "type": "inject",
        "z": "1ab62d59c2fe3cbf",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "",
        "payloadType": "date",
        "x": 100,
        "y": 260,
        "wires": [
            [
                "2cf89ba7faf7bcc3"
            ]
        ]
    },
    {
        "id": "dfce04d55d90f3a3",
        "type": "inject",
        "z": "1ab62d59c2fe3cbf",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "",
        "payloadType": "date",
        "x": 100,
        "y": 320,
        "wires": [
            [
                "0d47850a4518af86"
            ]
        ]
    },
    {
        "id": "2cf89ba7faf7bcc3",
        "type": "change",
        "z": "1ab62d59c2fe3cbf",
        "name": "Set to 20",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "20",
                "tot": "num"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 260,
        "y": 260,
        "wires": [
            [
                "8aaca5635219c677"
            ]
        ]
    },
    {
        "id": "0d47850a4518af86",
        "type": "change",
        "z": "1ab62d59c2fe3cbf",
        "name": "Set to 16",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "16",
                "tot": "num"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 260,
        "y": 320,
        "wires": [
            [
                "8aaca5635219c677"
            ]
        ]
    }
]

[N0EL]

Het werkt! Dankjewel @MJ de Bruijn

[DrDeJe]

Iedereen hier op het grote Victron topic natuurlijk als eerste een prachtige kerst gewenst 🎄

M'n vraag voor vandaag:
Afgelopen dagen hebben we (op dynamisch prijzen gebied) gezien goeie dagen gehad. Kan iemand eens delen hoe dess afgelopen dagen hier mee om is gegaan? (Dus dess via Victron).
Ik gebruik het zelf (nog) niet. Stuur alles nog handmatig aan. Maar afgelopen dagen staat de accu even uit.
Doet dess iets anders? (Kan het me niet goed voorstellen omdat de prijsverschillen nogal minimaal zijn) maar ben toch benieuwd.
Thnx en een prachtige avond voor iedereen.

[John245]

DrDeJe schreef op maandag 25 december 2023 @ 18:38:
Iedereen hier op het grote Victron topic natuurlijk als eerste een prachtige kerst gewenst 🎄

M'n vraag voor vandaag:
Afgelopen dagen hebben we (op dynamisch prijzen gebied) gezien goeie dagen gehad. Kan iemand eens delen hoe dess afgelopen dagen hier mee om is gegaan? (Dus dess via Victron).
Ik gebruik het zelf (nog) niet. Stuur alles nog handmatig aan. Maar afgelopen dagen staat de accu even uit.
Doet dess iets anders? (Kan het me niet goed voorstellen omdat de prijsverschillen nogal minimaal zijn) maar ben toch benieuwd.
Thnx en een prachtige avond voor iedereen.

Morgen:

[MJ de Bruijn]

DrDeJe schreef op maandag 25 december 2023 @ 18:38:.
Doet dess iets anders? (Kan het me niet goed voorstellen omdat de prijsverschillen nogal minimaal zijn) maar ben toch benieuwd.

DESS gebruikt de lage tarieven alleen om de batterijen te laden als er "binnen de horizon" (ruim) hogere tarieven komen.
Als de tarieven bijna een dag lang (netto) nul zijn, maar er zijn geen hoge(re) tarieven in zicht doet het systeem niks qua laden. Een mens zou hier zeggen "ga maar naar 100% laden, binnen is binnen".
Morgen gebruikt het systeem (bij mij) twee lage periodes:

[John245]

MJ de Bruijn schreef op maandag 25 december 2023 @ 19:18:
[...]

DESS gebruikt de lage tarieven alleen om de batterijen te laden als er "binnen de horizon" (ruim) hogere tarieven komen.
Als de tarieven bijna een dag lang (netto) nul zijn, maar er zijn geen hoge(re) tarieven in zicht doet het systeem niks qua laden. Een mens zou hier zeggen "ga maar naar 100% laden, binnen is binnen".
Morgen gebruikt het systeem (bij mij) twee lage periodes:
[Afbeelding]

Bij jou wordt er wel heel veel tegen relatief lagere tarieven teruggeleverd in vergelijking met de prognose van mijn systeem.

[MJ de Bruijn]

John245 schreef op maandag 25 december 2023 @ 19:23:
Bij jou wordt er wel heel veel tegen relatief lagere tarieven teruggeleverd in vergelijking met de prognose van mijn systeem.

Viel mij ook op.
Er zit 30% marge tussen laag en hoog tarief. Bij relatief lage prijzen leidt dat tot een minder groot absoluut verschil.
Wellicht is dat het.

[John245]

MJ de Bruijn schreef op maandag 25 december 2023 @ 19:44:
[...]

Viel mij ook op.
Er zit 30% marge tussen laag en hoog tarief. Bij relatief lage prijzen leidt dat tot een minder groot absoluut verschil.
Wellicht is dat het.

Ja zou kunnen. Maar het gedrag van jou systeem zag ik hier ook een paar weken geleden en nu lijkt alles weer correct te werken.

[Erik_Rave]

Vrolijk kerstfeest voor degenen die dit vieren.

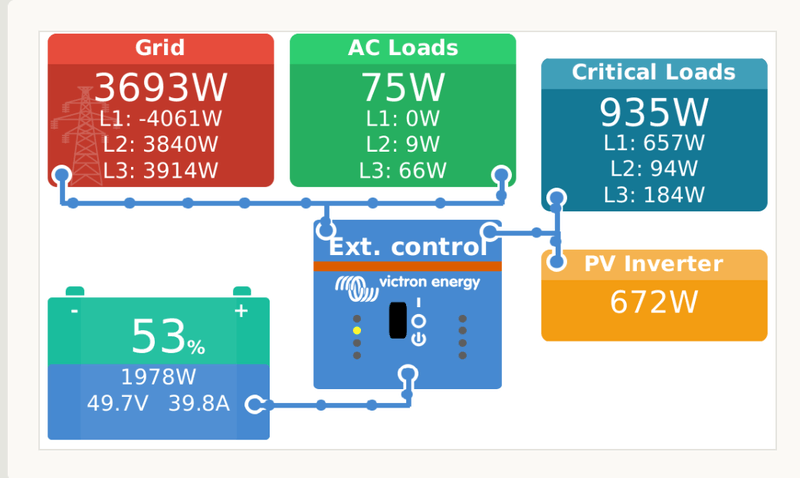

Kan iemand mij vertellen waarom DESS de batterijen ontlaad terwijl er voldoende zonneopwek aanwezig is?

De PV omvormer is om de AC-IN aangesloten.

[John245]

Erik_Rave schreef op dinsdag 26 december 2023 @ 09:44:
Vrolijk kerstfeest voor degenen die dit vieren.

Kan iemand mij vertellen waarom DESS de batterijen ontlaad terwijl er voldoende zonneopwek aanwezig is?

De PV omvormer is om de AC-IN aangesloten.[Afbeelding]

Kun je context geven. Zoals tijdstip en tarieven voor de desbetreffende dag?

[MJ de Bruijn]

Erik_Rave schreef op dinsdag 26 december 2023 @ 09:44:
Kan iemand mij vertellen waarom DESS de batterijen ontlaad terwijl er voldoende zonneopwek aanwezig is?

Een mogelijkheid kan zijn...
De actuele tarieven zijn (relatief) hoog.
Er komt een periode met lage tarieven aan.
Dan levert ontladen geld op en levert de zonne-energie stroom op.
Daarna weer de batterijen laden van (lager) net-tarief.
Per saldo (een heel klein beetje) winst.
Disclaimer: ik heb geen werkelijke kennis van het algoritme.

[vanWalsum]

Welke energie meter adviseren jullie om mijn PV opbrengst te meten? Ik wil graag mijn enphase systeem zien op de victron. Ik heb nu een ET112 als grid meter.

Ik ga in de garage een aparte zekeringkast maken met de huidige 3 q-relays er in waar mijn 3 “strings” in uit komen. Ik wil de 3 q-relays (max 40a) voor een kWh meter laten lopen zodat het zichtbaar wordt in VRM. Nu heb ik dat niet met als gevolg dat DESS zijn werk niet goed kan doen omdat hij geen rekening kan houden met de opbrengst van mijn PV-systeem. Echter kan je volgens mij geen 2e ET112 aansluiten ivm usb. De 2 rj45 poorten op de voorkant doen volgens mij geen dienst/kan er nergens wat over vinden.

Hoor graag wat de beste oplossing is!

[Heronimo]

vanWalsum schreef op dinsdag 26 december 2023 @ 12:07:
Welke energie meter adviseren jullie om mijn PV opbrengst te meten? Ik wil graag mijn enphase systeem zien op de victron. Ik heb nu een ET112 als grid meter.

Ik ga in de garage een aparte zekeringkast maken met de huidige 3 q-relays er in waar mijn 3 “strings” in uit komen. Ik wil de 3 q-relays (max 40a) voor een kWh meter laten lopen zodat het zichtbaar wordt in VRM. Nu heb ik dat niet met als gevolg dat DESS zijn werk niet goed kan doen omdat hij geen rekening kan houden met de opbrengst van mijn PV-systeem. Echter kan je volgens mij geen 2e ET112 aansluiten ivm usb. De 2 rj45 poorten op de voorkant doen volgens mij geen dienst/kan er nergens wat over vinden.

Hoor graag wat de beste oplossing is!

Is de data direct uit je Enphase systeem in Venus OS laden een optie die je al bekeken hebt: https://github.com/mr-manuel/venus-os_dbus-enphase-envoy

[vanWalsum]

Heronimo schreef op dinsdag 26 december 2023 @ 12:12:
[...]


Is de data direct uit je Enphase systeem in Venus OS laden een optie die je al bekeken hebt: https://github.com/mr-manuel/venus-os_dbus-enphase-envoy

Dat zou natuurlijk geweldig zijn, maar ik heb niet de kennis om dit te configureren helaas. Dus als iemand ‘t wil proberen tegen vergoeding… ben ik een blij mens en scheelt t me veel elektra werk!😀

Ik loop namelijk al vast hij het kopiëren van de folder naar de victron. Dus als iemand wil mee kijken of mijn laptop kan bedienen via AnyDesk, be my guest! Betalen wil ik er ook wel voor als t er goed op staat!

[ Voor 18% gewijzigd door vanWalsum op 26-12-2023 18:40 ]

[HermanGast]

vanWalsum schreef op dinsdag 26 december 2023 @ 12:07:
Welke energie meter adviseren jullie om mijn PV opbrengst te meten? Ik wil graag mijn enphase systeem zien op de victron. Ik heb nu een ET112 als grid meter.

Ik ga in de garage een aparte zekeringkast maken met de huidige 3 q-relays er in waar mijn 3 “strings” in uit komen. Ik wil de 3 q-relays (max 40a) voor een kWh meter laten lopen zodat het zichtbaar wordt in VRM. Nu heb ik dat niet met als gevolg dat DESS zijn werk niet goed kan doen omdat hij geen rekening kan houden met de opbrengst van mijn PV-systeem. Echter kan je volgens mij geen 2e ET112 aansluiten ivm usb. De 2 rj45 poorten op de voorkant doen volgens mij geen dienst/kan er nergens wat over vinden.

Hoor graag wat de beste oplossing is!

Een EM24 of VM-3P75ct? Die laatste is iets makkelijker maar ook duurder.

[vanWalsum]

vanWalsum schreef op dinsdag 26 december 2023 @ 12:33:
[...]


Dat zou natuurlijk geweldig zijn, maar ik heb niet de kennis om dit te configureren helaas. Dus als iemand ‘t wil proberen tegen vergoeding… ben ik een blij mens en scheelt t me veel elektra werk!😀

Ik loop namelijk al vast hij het kopiëren van de folder naar de victron. Dus als iemand wil mee kijken of mijn laptop kan bedienen via AnyDesk, be my guest! Betalen wil ik er ook wel voor als t er goed op staat!

Gelukt! De service loopt. Echter zit ik al op de nieuwe D7 firmware, en hier kan je niet meer zelf je meters uitlezen. Dus even wachten op Enphase totdat ze de firmware weer aanpassen.

https://github.com/mr-manuel/venus-os_dbus-enphase-envoy

Het is niet anders. Gek dat ik de data wel vanuit de Envoy in m'n Home Assistant kan zien.

[nrtmgn]

Hallo allemaal,

Ik ben bezig met het samenstellen van mijn ESS. Graag zou ik met jullie het idee doornemen.

Hoofdaansluiting: 3x 50A

Meterkast:
Energiemeter: CG EM540.
ABB omkeerschakelaar (Nom. continustroom 40 A) om omvormers te kunnen isoleren en ook direct verbruikers te kunnen schakelen naar het net.

ESS
C-karakteristiek 40A 3-fase automaat naar de omvormers
C-karakteristiek 40A 3-fase automaat naar verbruikers
3x Multiplus II 48/8000
3x 16s Eve LF280K v3 Prismatic 280Ah (naar idee YouTube: 14,4 kWh Solarakku selber bauen zur Enpal Solaranlage Teil 1 das LiF...)
Batrium BMS en DC schakelaar op elk pack.

Voor de bekabeling van de accu's voorzie ik 70mm2, welk aangesloten worden op een Lynx Power In met Littelfuse MEGA 200A 58V zekeringen. Direct aan de Lynx Power In zal de Batrium shuntmon 1000A.

Na de shunt voorzie ik een "ABB T5N400 SACE 600v molded case 3 pole unit circuit breaker" weten te vinden met een shunt trip erin (Nom. continustroom 400 A). Dit om indien nodig het gehele pack automatisch af te kunnen schakelen van de omvoremers via het Batrium BMS.

Na de T5N400 een Lynx Power Distributor met voor elke multiplus II een Littelfuse MEGA 300A 58V,

Aansturing ESS via Cerbo GX.

Graag hoor ik jullie feedback. Dank!

[Erik_Rave]

John245 schreef op dinsdag 26 december 2023 @ 09:47:
[...]

Kun je context geven. Zoals tijdstip en tarieven voor de desbetreffende dag?

Zeker, het was 26-12-23 om 09.40. Tlv was op dat moment €0,06 incl. BTW.

Wat mij nu opvalt, sinds dat ik een EM24 voor de PV omvormer heb geplaatst, dat Venus OS nu het stroom verbruik moduleert en bijna realtime afstemt met het huidige verbruik.
Ofwel, het heeft veel weg van 'nul-op-de-meter' functie. Of is dit nu bij iedereen het geval? Voorheen was het altijd dat er een doel voor de SoC wordt bepaald en naar gelang het doel wordt er met een bepaalde hoeveelheid vermogen geladen/ontladen.
Nu lijkt dit variabel te zijn geworden.

[John245]

Erik_Rave schreef op donderdag 28 december 2023 @ 08:26:
[...]


Zeker, het was 26-12-23 om 09.40. Tlv was op dat moment €0,06 incl. BTW.

Wat mij nu opvalt, sinds dat ik een EM24 voor de PV omvormer heb geplaatst, dat Venus OS nu het stroom verbruik moduleert en bijna realtime afstemt met het huidige verbruik.
Ofwel, het heeft veel weg van 'nul-op-de-meter' functie. Of is dit nu bij iedereen het geval? Voorheen was het altijd dat er een doel voor de SoC wordt bepaald en naar gelang het doel wordt er met een bepaalde hoeveelheid vermogen geladen/ontladen.
Nu lijkt dit variabel te zijn geworden.

[Afbeelding]

Duidelijk. Bij mij was dit niet het geval. Ik heb een EM24 thernet voor de PV panelen zitten en de PV zit op AC OUT1.

[GertjanDH]

vanWalsum schreef op dinsdag 26 december 2023 @ 12:07:
Welke energie meter adviseren jullie om mijn PV opbrengst te meten? Ik wil graag mijn enphase systeem zien op de victron. Ik heb nu een ET112 als grid meter.

Ik ga in de garage een aparte zekeringkast maken met de huidige 3 q-relays er in waar mijn 3 “strings” in uit komen. Ik wil de 3 q-relays (max 40a) voor een kWh meter laten lopen zodat het zichtbaar wordt in VRM. Nu heb ik dat niet met als gevolg dat DESS zijn werk niet goed kan doen omdat hij geen rekening kan houden met de opbrengst van mijn PV-systeem. Echter kan je volgens mij geen 2e ET112 aansluiten ivm usb. De 2 rj45 poorten op de voorkant doen volgens mij geen dienst/kan er nergens wat over vinden.

Hoor graag wat de beste oplossing is!

Je kunt 2 ET112 via de zelfde usb laten binnen komen op de cerbo.

Je moet enkel het adres van de 2e ET112 meter aanpassen met de Carlo gavazzi software. Dan kun je de meters door koppelen met de RJ45

[DrDeJe]

vanWalsum schreef op dinsdag 26 december 2023 @ 12:07:
Welke energie meter adviseren jullie om mijn PV opbrengst te meten? Ik wil graag mijn enphase systeem zien op de victron. Ik heb nu een ET112 als grid meter.

Ik ga in de garage een aparte zekeringkast maken met de huidige 3 q-relays er in waar mijn 3 “strings” in uit komen. Ik wil de 3 q-relays (max 40a) voor een kWh meter laten lopen zodat het zichtbaar wordt in VRM. Nu heb ik dat niet met als gevolg dat DESS zijn werk niet goed kan doen omdat hij geen rekening kan houden met de opbrengst van mijn PV-systeem. Echter kan je volgens mij geen 2e ET112 aansluiten ivm usb. De 2 rj45 poorten op de voorkant doen volgens mij geen dienst/kan er nergens wat over vinden.

Hoor graag wat de beste oplossing is!

Ik heb een gelijke situatie waarbij ik nu een EM24 Ethernet als energiemeter gebruik. M'n 1e zonne systeem is van Solaredge. Deze heb ik direct in Victron zichtbaar. Maar ik heb ook nog 6 panelen Emphase. Ik heb het idee om hiervoor een 2e EM24 Ethernet aan te schaffen. Klopt m'n aanname dan dat, wanneer ik deze een eigen ip nummer geef, ik deze handmatig kan toevoegen via de Cerbo bij PV-OMVORMERS?

Iemand hier ervaring of ideeën bij? (Ook hier te kort kennis van ha etc. Wil het liever via een hardware oplossing doen.

[Eriko]

Ik ben van plan om interne stroom sensor van MultiPlus-II te gebruiken als energiemeter. Uiteraard moeten alle stroomverbruikers en PV omvormers aansluiten op AC outputs.

Het betekent dat ik geen externe energie meter nodig heb. Toch?

PS. Ik heb 3x MultiPlus-II en Cerbo GX om een 3 fase systeem te realiseren.

[ Voor 13% gewijzigd door Eriko op 29-12-2023 13:50 ]

[Erik_Rave]

DrDeJe schreef op vrijdag 29 december 2023 @ 12:32:
[...]


Ik heb een gelijke situatie waarbij ik nu een EM24 Ethernet als energiemeter gebruik. M'n 1e zonne systeem is van Solaredge. Deze heb ik direct in Victron zichtbaar. Maar ik heb ook nog 6 panelen Emphase. Ik heb het idee om hiervoor een 2e EM24 Ethernet aan te schaffen. Klopt m'n aanname dan dat, wanneer ik deze een eigen ip nummer geef, ik deze handmatig kan toevoegen via de Cerbo bij PV-OMVORMERS?

Iemand hier ervaring of ideeën bij? (Ook hier te kort kennis van ha etc. Wil het liever via een hardware oplossing doen.

De EM24 kan je een eigen IP adres meegeven of op DHCP zetten. De EM24 wordt automatisch herkend door VenusOS en verschijnt in het hoofdmenu van het Cerbo console scherm.

Hierna kan je de EM24 de PV-omvormer rol meegeven.

Via het menu kan je aangeven hoe je de PV omvormer hebt aangesloten. Dit kan via AC-out of de AC-in zijn.

De EM24 met PV rol verschijnt niet in het PV-omvormer menu in de Cerbo.

Hopelijk heb je hier iets aan

[DrDeJe]

Erik_Rave schreef op vrijdag 29 december 2023 @ 19:28:
[...]


De EM24 kan je een eigen IP adres meegeven of op DHCP zetten. De EM24 wordt automatisch herkend door VenusOS en verschijnt in het hoofdmenu van het Cerbo console scherm.

Hierna kan je de EM24 de PV-omvormer rol meegeven.

Via het menu kan je aangeven hoe je de PV omvormer hebt aangesloten. Dit kan via AC-out of de AC-in zijn.

De EM24 met PV rol verschijnt niet in het PV-omvormer menu in de Cerbo.

Hopelijk heb je hier iets aan

Wat super. Heb net idd even gekeken bij m'n huidige energiemeter. En je kunt idd heel gemakkelijk aangeven welke rol je wilt geven aan het apparaat.

Nou, bestellen dan maar. Haha. Thnx. ✅

[Niek_]

Eriko schreef op vrijdag 29 december 2023 @ 13:47:
Ik ben van plan om interne stroom sensor van MultiPlus-II te gebruiken als energiemeter. Uiteraard moeten alle stroomverbruikers en PV omvormers aansluiten op AC outputs.

Het betekent dat ik geen externe energie meter nodig heb. Toch?

PS. Ik heb 3x MultiPlus-II en Cerbo GX om een 3 fase systeem te realiseren.

Klopt, heb ik nu ook. Vanuit de meterkast eerst door de Multiplussen en daarachter alles op de AC-Out. Geen energiemeter nodig.

[Niek_]

Ik begrijp even niet goed wat m’n systeem nu doet, wellicht dat een van jullie het herkent? De melding Sched charge wordt weergegeven, maar ik heb voor zover ik kan nagaan nergens gepland laden ingesteld.

Verder had ik verwacht dat met de huidige prijzen/prijsverschillen er wel ontladen zou worden op de dure momenten, maar dat gebeurt niet. Delta is ongeveer 8 cent en dat is volgens mij qua instellingen groot genoeg.

[HermanGast]

Niek_ schreef op zaterdag 30 december 2023 @ 14:08:
Ik begrijp even niet goed wat m’n systeem nu doet, wellicht dat een van jullie het herkent? De melding Sched charge wordt weergegeven, maar ik heb voor zover ik kan nagaan nergens gepland laden ingesteld.

Verder had ik verwacht dat met de huidige prijzen/prijsverschillen er wel ontladen zou worden op de dure momenten, maar dat gebeurt niet. Delta is ongeveer 8 cent en dat is volgens mij qua instellingen groot genoeg.
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Je hebt battery life aanstaan. (ESS optimized with battery life) Dat zorgt voor minimum SoC van 80% ….
Als je battery life uitzet hanteert ESS weer de door jou ingestelde ondergrens.

[Niek_]

HermanGast schreef op zaterdag 30 december 2023 @ 14:40:
[...]

Je hebt battery life aanstaan. (ESS optimized with battery life) Dat zorgt voor minimum SoC van 80% ….
Als je battery life uitzet hanteert ESS weer de door jou ingestelde ondergrens.

Scherp, gelijk aangepast, helemaal overheen gekeken.
Vraag me wel af waarom er nog steeds Sched charge onder de afbeelding van de Multiplus staat.

[N0EL]

Geen idee, wat het kan zijn maar ik zie dat je "Optimized with batteryLife" hebt aanstaan.

Ik geloof dat Victron zel aangeeft dat deze op "Optimized without batteryLife" moet staan.

Al gezien door HermanGast :-)

[ Voor 9% gewijzigd door N0EL op 30-12-2023 18:54 ]

[MJ de Bruijn]

Niek_ schreef op zaterdag 30 december 2023 @ 15:41:
[...]
Vraag me wel af waarom er nog steeds Sched charge onder de afbeelding van de Multiplus staat.

Mogelijkheid:
Het DESS maakt z'n eigen planning voor laden en ontladen.
Dus als er een bepaalde SoC bereikt moet worden zal DESS daarvoor laden plannen.
Het is dus 'Scheduled', maar niet door jou, maar door DESS.
Zo maar een wilde gok.

[RikHa]

nrtmgn schreef op woensdag 27 december 2023 @ 22:19:
Hallo allemaal,

Ik ben bezig met het samenstellen van mijn ESS. Graag zou ik met jullie het idee doornemen.

Hoofdaansluiting: 3x 50A

Meterkast:
Energiemeter: CG EM540.
ABB omkeerschakelaar (Nom. continustroom 40 A) om omvormers te kunnen isoleren en ook direct verbruikers te kunnen schakelen naar het net.

ESS
C-karakteristiek 40A 3-fase automaat naar de omvormers
C-karakteristiek 40A 3-fase automaat naar verbruikers
3x Multiplus II 48/8000
3x 16s Eve LF280K v3 Prismatic 280Ah (naar idee YouTube: 14,4 kWh Solarakku selber bauen zur Enpal Solaranlage Teil 1 das LiF...)
Batrium BMS en DC schakelaar op elk pack.

Voor de bekabeling van de accu's voorzie ik 70mm2, welk aangesloten worden op een Lynx Power In met Littelfuse MEGA 200A 58V zekeringen. Direct aan de Lynx Power In zal de Batrium shuntmon 1000A.

Na de shunt voorzie ik een "ABB T5N400 SACE 600v molded case 3 pole unit circuit breaker" weten te vinden met een shunt trip erin (Nom. continustroom 400 A). Dit om indien nodig het gehele pack automatisch af te kunnen schakelen van de omvoremers via het Batrium BMS.

Na de T5N400 een Lynx Power Distributor met voor elke multiplus II een Littelfuse MEGA 300A 58V,

Aansturing ESS via Cerbo GX.

Graag hoor ik jullie feedback. Dank!

Hallo,

Allereerst een vraag, waarvoor ga je het ESS gebruiken? Die vraag is belangrijk want in je ontwerp zitten nogal wat zaken die je sowieso anders moet doen en ook dingen die wel kunnen maar alleen bij een bepaald gebruik. Vandaar mijn vraag.

Rik

[KoBolD54]

Zojuist mijn systeem gekoppeld en aangesloten, echter snap ik niet helemaal wat er nu precies gebeurt en heb toch nog wat vragen over een aantal instellingen.

Er lijkt een behoorlijke onbalans te zijn in mijn fases als ik naar onderstaande screenshot kijk. Zoals te zien is wordt er op L1 teruggevoed en op L2 en L3 afgenomen. Ik zou verwachten dat de grid op 0 zou staan en de PV + batterij de rest voor hun rekening nemen.



Omdat mijn dynamisch contract pas over 2 weken in gaat wil ik voor nu dat enkel de batterijen worden opgeladen in het geval er overproductie is op de PV. Om die reden heb ik de ESS ingesteld op Optimzed (without BatteryLife) en de ondergrens van de SOC op 10% gezet. Zover ik begrepen heb moet dat er voor zorgen dat hij de batterijen alleen gevoed worden indien deze onder de 10% zakken, iets wat ze op dit moment niet zijn.

Verder zijn de Multiplussen zijn afgezekerd op een 25A aardlekautomaat. Dus per fase kan een multiplus 25A afnemen. Wanneer ik kijk op de Cerbo GX bij de Multiplus instellingen kijk is er een optie "Input current limit", welke nu op 5A staat. Wat ik begrepen heb is dat de stroom die de multiplus van het net mag halen. Maar is dit per fase, dus in mijn geval 25A of het totaal voor alle Multiplussen samen, dus 75A? Als ik hem op 25A zet dan beginnen de multiplussen de batterijen te laden, iets wat ik niet wil aangezien dit alleen gedaan moet worden met overtollig PV op dit moment.

[prein2]

@KoBolD54 Wat is je grid setpoint?

De current limit is per multiplus, dus per fase.

Ik zie alleen nog niet helemaal hoe je van je input naar je critical loads gaat. Daar lijkt een behoorlijk verschil in, misschien een minteken?

Edit: juiste setting zouden moeten zijn input current limit op 25A en grid setpoint op 0w. Als dat niet werkt, dan zit er ergens iets verkeerd..
Zitten je panelen op ac out of ac in?

[ Voor 30% gewijzigd door prein2 op 31-12-2023 14:03 ]

[KoBolD54]

prein2 schreef op zondag 31 december 2023 @ 13:58:
@KoBolD54 Wat is je grid setpoint?

De current limit is per multiplus, dus per fase.

Ik zie alleen nog niet helemaal hoe je van je input naar je critical loads gaat. Daar lijkt een behoorlijk verschil in, misschien een minteken?

Edit: juiste setting zouden moeten zijn input current limit op 25A en grid setpoint op 0w. Als dat niet werkt, dan zit er ergens iets verkeerd..
Zitten je panelen op ac out of ac in?

Grid setpoint stond op 50W. Deze op 0W zetten veranderd (bijna) niets. Als ik de input current limit op 25A zet worden de batterijen met behoorlijk wat vermogen geladen, zie screenshot.



De PV panelen zitten op de AC-out van de critical load, waar alles achter zit eigenlijk. Wat ik heb gedaan is mijn huidige meterkast setup aangepast dat het ipv de hoofdschakelaar naar het huis gaat, nu van de hoofdschakelaar naar de victron AC-In gaat en van de AC-Out (critical) naar het huis. De Victron is er dus tussen gekomen.

Wanneer ik de Multiplussen op "Invert Only" zet het er als volgt uit.

[ Voor 12% gewijzigd door KoBolD54 op 31-12-2023 14:34 ]

[Eriko]

Is de polariteit van stroom sensor op L1 wel goed?

[KoBolD54]

Eriko schreef op zondag 31 december 2023 @ 16:29:
Is de polariteit van stroom sensor op L1 wel goed?

De grid meter is een Eastron SDM72D-M v2 en voordat ik de Victron installatie had aangesloten werkte deze correct. Het enige wat ik hier aan heb veranderd is dat ik een aftakking heb gemaakt voor de Victron in zodat ik doormiddel van de Hager HIM406 een bypass kan creëren, zie onderstaand schema overzicht.



De Multiplus op de L1 heeft ook een aan andere LED status (main + bulk constant en inverter knippert) dan L2 en L3 (enkel main knippert).

[ Voor 8% gewijzigd door KoBolD54 op 31-12-2023 22:22 ]

[DrDeJe]

Zijn je multiplussen wel allemaal juist geconfigureerd? Ze moeten alles 3 volledig worden ingesteld hè!

[RikHa]

KoBolD54 schreef op zondag 31 december 2023 @ 22:00:
[...]

De grid meter is een Eastron SDM72D-M v2 en voordat ik de Victron installatie had aangesloten werkte deze correct.

Hoe zit die op het Victron systeem aangesloten?

De Multiplus op de L1 heeft ook een aan andere LED status (main + bulk constant en inverter knippert) dan L2 en L3 (enkel main knippert).

Ik zou het hele zootje terugzetten naar de fabrieksintellingen en daarna alles opnieuw programmeren. Je Multi's moeten afzonderlijk maar hetzelfde worden ingesteld.

[KoBolD54]

RikHa schreef op maandag 1 januari 2024 @ 12:30:
[...]

Hoe zit die op het Victron systeem aangesloten?

Door middel van een USB to RS485.

RikHa schreef op maandag 1 januari 2024 @ 12:30:
[...]

Ik zou het hele zootje terugzetten naar de fabrieksintellingen en daarna alles opnieuw programmeren. Je Multi's moeten afzonderlijk maar hetzelfde worden ingesteld.

Dat ik idee had ik deze morgen ook en heb ik dus zojuist gedaan en heeft het probleem inderdaad opgelost. Nu werkt alles naar behoren, bedankt allemaal voor het meedenken

[Eriko]

Ik wil graag de SMA Tripower omvormers op AC out1 aansluiten. Hiervoor moeten ze de frequentie 50-53 Hz monitoren als de net uitvalt (off-grid). De accu wordt niet meer opgeladen als de net frequentie 53 Hz is bereikt. Tussen 50 en 53 Hz wordt de vermogen vanuit de omvormers geregeld totdat de accu vol raakt.

Wie heeft de SMA omvormers zodanig ingeregeld zodat het werkt met de frequency shifting? Is een grid guard toestemming bij SMA fabrikant nodig?

[swat!]

Eriko schreef op dinsdag 2 januari 2024 @ 18:04:
Ik wil graag de SMA Tripower omvormers op AC out1 aansluiten. Hiervoor moeten ze de frequentie 50-53 Hz monitoren als de net uitvalt (off-grid). De accu wordt niet meer opgeladen als de net frequentie 53 Hz is bereikt. Tussen 50 en 53 Hz wordt de vermogen vanuit de omvormers geregeld totdat de accu vol raakt.

Wie heeft de SMA omvormers zodanig ingeregeld zodat het werkt met de frequency shifting? Is een grid guard toestemming bij SMA fabrikant nodig?

Dit is een GridGuard instelling inderdaad.
Toestemming van SMA is niet nodig, een (installateur met) GridGuard-code wel.

[Eriko]

Dat is mooi. Laat mij aub dan zien hoe je moet instellen in de SMA webpage van de Tripower zelf?

Welke parameters zijn belangrijk?

[g1n0]

Even een vraagje, hoe gaan jullie om met gedeeltelijke schaduw op zonnepanelen? Victron heeft geen optimizers en deze lijken op verschillende fora ook afgeraden te worden icm victron. Echter scheelt mij dit nu 5 panelen (op een totaal van 27 (of 32)) en zou ik die 5 er liever ook bij hebben natuurlijk. Komt een multi rs solar.

[Samoerai]

g1n0 schreef op donderdag 4 januari 2024 @ 20:35:
Even een vraagje, hoe gaan jullie om met gedeeltelijke schaduw op zonnepanelen? Victron heeft geen optimizers en deze lijken op verschillende fora ook afgeraden te worden icm victron. Echter scheelt mij dit nu 5 panelen (op een totaal van 27 (of 32)) en zou ik die 5 er liever ook bij hebben natuurlijk. Komt een multi rs solar.

Wanneer het gaat om volledige panelen die in de schaduw komen, zit er als het goed is een by-pass diode in. Het desbetreffende paneel wordt dan tijdelijk overgeslagen en zal de overige panelen niet negatief beïnvloeden: https://www.zonnefabriek.nl/faq/by-pass-diodes/

Verder hangt er vanaf hoe de panelen aangesloten zijn. Bij meerdere 'strings' die parallel aangesloten zijn is schaduw op 1 string niet van invloed op de overige strings. Om onder de 450v te blijven zul je toch panelen parallel aan moeten sluiten. Even goed nadenken over het aansluitplan dus.

Daarbij... wat voor een panelen zijn het? Bij een beetje moderne panelen ga je wel heel erg over de 6Kw die de Multi RS aan kan...

[ Voor 6% gewijzigd door Samoerai op 05-01-2024 13:43 ]

[JBtL]

Ik zie hier allerlei complexe strategieën (van Victron, of zelf geprogrammeerd) om het laden/ontladen zo optimaal mogelijk te regelen, meestal met als doel om zo min mogelijk van het net af te nemen en evt. om de batterij aan het net te laten leveren op het moment dat er een hoge prijs voor wordt betaald (i.c.m. een dynamisch contract). Als ik er aan ga rekenen kom ik er echter op uit dat in ieder geval dit jaar nog de 'beste' strategie (zowel financieel als wat betreft CO2-uitstoot) is om de batterijen maximaal op te laden op het moment dat de stroom het goedkoopst is, en maximaal te ontladen op het moment dat de stroom het duurst is. Een vrij simpele strategie dus, die onafhankelijk is van de eigen opwek/verbruik. Afhankelijk van het verloop op een dag kan dit 1 (meestal) of 2x (af en toe) laad/ontlaad cycli zijn. De overige tijd kan de omvormer/batterij dan op stand-by worden gezet. Zie ik hier iets over het hoofd?

[V_ger]

JBtL schreef op zondag 7 januari 2024 @ 13:52:
Ik zie hier allerlei complexe strategieën (van Victron, of zelf geprogrammeerd) om het laden/ontladen zo optimaal mogelijk te regelen, meestal met als doel om zo min mogelijk van het net af te nemen en evt. om de batterij aan het net te laten leveren op het moment dat er een hoge prijs voor wordt betaald (i.c.m. een dynamisch contract). Als ik er aan ga rekenen kom ik er echter op uit dat in ieder geval dit jaar nog de 'beste' strategie (zowel financieel als wat betreft CO2-uitstoot) is om de batterijen maximaal op te laden op het moment dat de stroom het goedkoopst is, en maximaal te ontladen op het moment dat de stroom het duurst is. Een vrij simpele strategie dus, die onafhankelijk is van de eigen opwek/verbruik. Afhankelijk van het verloop op een dag kan dit 1 (meestal) of 2x (af en toe) laad/ontlaad cycli zijn. De overige tijd kan de omvormer/batterij dan op stand-by worden gezet. Zie ik hier iets over het hoofd?

Zolang je kan salderen ongeveer juist. Maar wel met minimaal de volgende opmerkingen.

Op dagen zoals vandaag is het prijsverschil eigenlijk te klein om actief te laden/ontladen.

Als je 2 cycles per dag gaat doen sta je dus ongeveer heel de dag energie heen en weer te pompen. En je huis vol te blazen met herrie en warmte.

Als de prijs minder dan laten we zeggen 15 of 20 procent boven de inkoop/laadprijs ligt dan moet je uit het net gebruiken en niet uit je batterij.

Voor actief ontladen wil je eigenlijk wel minimaal 30 procent verschil tussen inkoop en verkoop. Dan nog hou je er maar 10 procent aan over. Dus liefst ook nog iets van 10 cent absoluut prijsverschil.

Je wil ook weten of het beter is om de avond of de ochtend piek te pakken etc.

Long story short, dan kom je toch op de complexe strategieën uit.

[ Voor 4% gewijzigd door V_ger op 07-01-2024 15:43 ]

[John245]

V_ger schreef op zondag 7 januari 2024 @ 15:41:
[...]


Zolang je kan salderen ongeveer juist. Maar wel met minimaal de volgende opmerkingen.

Op dagen zoals vandaag is het prijsverschil eigenlijk te klein om actief te laden/ontladen.

Als je 2 cycles per dag gaat doen sta je dus ongeveer heel de dag energie heen en weer te pompen. En je huis vol te blazen met herrie en warmte.

Als de prijs minder dan laten we zeggen 15 of 20 procent boven de inkoop/laadprijs ligt dan moet je uit het net gebruiken en niet uit je batterij.

Voor actief ontladen wil je eigenlijk wel minimaal 30 procent verschil tussen inkoop en verkoop. Dan nog hou je er maar 10 procent aan over. Dus liefst ook nog iets van 10 cent absoluut prijsverschil.

Je wil ook weten of het beter is om de avond of de ochtend piek te pakken etc.

Long story short, dan kom je toch op de complexe strategieën uit.

Oftewel gewoon Victron DESS gebruiken.

[DrDeJe]

Vandaag heb ik mijn 2e EM24 Ethernet aangesloten (in dit geval 1-fase gebruikt) waar ik mijn Enphase zonnepanelen stroom doorheen laat gaan. De meter heb ik ingesteld als PV en is meteen zichtbaar op de Cerbo. Wat me wél opvalt is dat (het beetje zon wat deze panelen pakken) wordt weergegeven met een - ervoor. Terwijl mijn opbrengst van m'n SolarEdge zónder de - wordt weergegeven.
Zou het kunnen dat ik de Fase draad verkeerd heb door gelust door de EM24? Óf kan dit gewoonweg niet anders? (Zo is het systeem nu eenmaal?)
Iemand die hier iets over kan/wil beweren?

Ow.... ik heb een test gedaan door een belasting aan de zijde van de Enphase te zetten. (In dit geval is er nog een stopcontact welke in dit traject zit) en als ik bijvoorbeeld een stofzuiger daarop aansluit schiet het getal naar +1100 bijvoorbeeld). Daarmee zeggend dat de panelen wel gewoon iéts aan stroom aan het doorgeven zijn.

Ik kan natuurlijk "even" de draad omkeren op de meter (maar wil niets stuk maken).

Dank voor jullie hulp.

p.s. Ik zie nu ook dat hij in het sectie PV Inverter de waarde totaal dan van elkaar aftrekt. Iéts wat ik zéker niet wil.

[John245]

DrDeJe schreef op zondag 7 januari 2024 @ 15:52:
Vandaag heb ik mijn 2e EM24 Ethernet aangesloten (in dit geval 1-fase gebruikt) waar ik mijn Enphase zonnepanelen stroom doorheen laat gaan. De meter heb ik ingesteld als PV en is meteen zichtbaar op de Cerbo. Wat me wél opvalt is dat (het beetje zon wat deze panelen pakken) wordt weergegeven met een - ervoor. Terwijl mijn opbrengst van m'n SolarEdge zónder de - wordt weergegeven.
Zou het kunnen dat ik de Fase draad verkeerd heb door gelust door de EM24? Óf kan dit gewoonweg niet anders? (Zo is het systeem nu eenmaal?)
Iemand die hier iets over kan/wil beweren?

Ow.... ik heb een test gedaan door een belasting aan de zijde van de Enphase te zetten. (In dit geval is er nog een stopcontact welke in dit traject zit) en als ik bijvoorbeeld een stofzuiger daarop aansluit schiet het getal naar +1100 bijvoorbeeld). Daarmee zeggend dat de panelen wel gewoon iéts aan stroom aan het doorgeven zijn.

Ik kan natuurlijk "even" de draad omkeren op de meter (maar wil niets stuk maken).

Dank voor jullie hulp.

p.s. Ik zie nu ook dat hij in het sectie PV Inverter de waarde totaal dan van elkaar aftrekt. Iéts wat ik zéker niet wil.

[Afbeelding]

Ik heb geen Emphase. Maar wel drie (3) een (1) fase omvormers die door de EM24 gaan en daar zie ik gewoon een positief getal als er energie wordt opgewekt?

Is de berekening wel correct?

[DrDeJe]

John245 schreef op zondag 7 januari 2024 @ 17:11:
[...]

Ik heb geen Emphase. Maar wel drie (3) een (1) fase omvormers die door de EM24 gaan en daar zie ik gewoon een positief getal als er energie wordt opgewekt?

Is de berekening wel correct?

Thnx voor je reactie. Ik weet het niet. Ik heb de fase draad toch vanmiddag nog even andersom door de EM24 aangesloten. Maar dat gaf geen verschil. 😟

Die 1-fase omvormers van jou zijn dus ook andere systemen dan bijvoorbeeld Solaredge (vandaar dat je een em24 gebruikt) om zo tóch de opbrengst in de Cerbo zichtbaar te krijgen? Begrijp ik dat juist?

[John245]

DrDeJe schreef op zondag 7 januari 2024 @ 17:32:
[...]

Thnx voor je reactie. Ik weet het niet. Ik heb de fase draad toch vanmiddag nog even andersom door de EM24 aangesloten. Maar dat gaf geen verschil. 😟

Die 1-fase omvormers van jou zijn dus ook andere systemen dan bijvoorbeeld Solaredge (vandaar dat je een em24 gebruikt) om zo tóch de opbrengst in de Cerbo zichtbaar te krijgen? Begrijp ik dat juist?

Dat is correct ik heb twee (2) Mastervolt XS2000 omvormers en een (1) Mastervolt ES 3.6 TL omvormer. En deze zijn al op leeftijd. Eerste PV had ik in 2010.
