23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
En een paar werkschakelaars mag ook niet ontbreken . 230 V en 48 V even snuffelen op B.V amazon
en pak dan gelijk ook 2 stuks batterijkabels met M8 ringkabelschoenen mee
de korte
en pak dan gelijk ook 2 stuks batterijkabels met M8 ringkabelschoenen mee
de korte
uhm tja ik draai intel :) cel 1200 .gforce 2Ti
Ik heb 6 kWp op 4 kW SMA.
Ik heb een Shelly EM waarmee ik aan de hoofdzekering de totale input/output van het huis meet. (Mocht dat gemakkelijker werken, dan wil ik ook wel een P1-meter aanschaffen)
Ik wil graag een deel van mijn overtollige PV-opbrengst opslaan, om 's avonds / 's nachts te gebruiken.
=> Een Multiplus II GX is voor zover ik het begrijp, een all-in-one systeem (excl. kabels, schakelaars, accu) waarmee ik dit kan realiseren?
Ik zie veel opstellingen waarbij er nog een hele reeks extra Victron-modules & aparte zekeringen hangen...?
Daarnaast lijkt het mij ook om in de minder zonnige maanden te kunnen laden/ontladen vh net, afhankelijk van de dynamische prijzen
Daarvoor zal ik vermoedelijk best Home Assistant inschakelen?
[ Voor 20% gewijzigd door stefaantje op 20-07-2024 21:58 ]

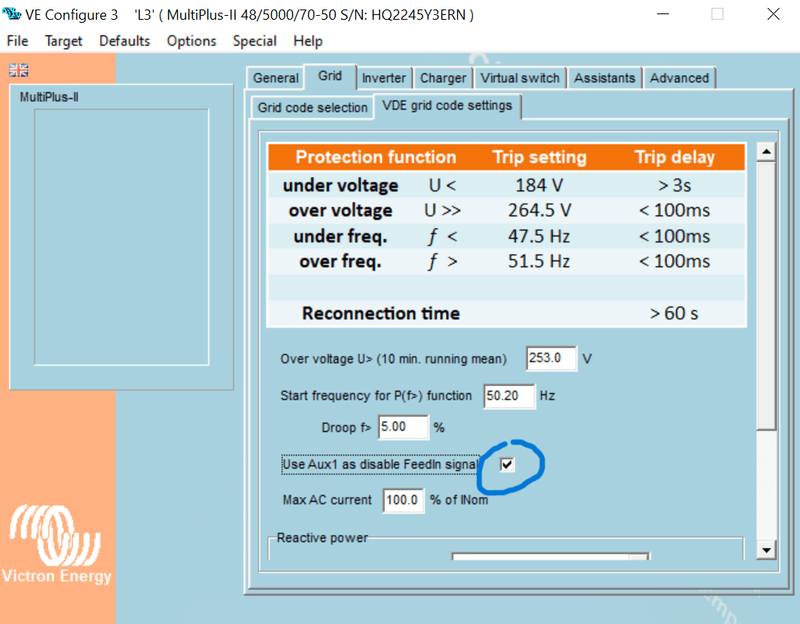

Uiteindelijk blijkt dit het inderdaad te zijn. Als je de MP's een grid code meegeeft wordt gelijk een instelling "Use Aux1 as disable FeedIn signal" aangezet. Tja, als je dat niet weet weet kun je zoeken tot je een ons weegt. Op de Victron Community site werd ik hierop gewezen.
:fill(white):strip_exif()/f/image/f53ynbUR9qsm8TGjsoOUIArm.png?f=user_large)
Vinkje weg en alles werkt nu zoals ik het voor ogen had. Bedankt een ieder voor het meedenken.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
@RikHa
Aan de achterzijde van het display zitten een aantal poorten, zoals ethernet en ook voor de VE-bus.
Maar er zit ook een USB-B aansluiting op, ik had dus een USB-b kabel in de victron gestoken en de andere kant in de laptop, maar er gebeurt dan niks. (ook niet een geluid van nieuw USB apparaat)
Heb niet gekeken naar deze usb interface waar jij naar refereerd, wilde eigenlijk wel eerst weten of het apparaat ook wel echt werkt.
Het apparaat heeft een display die op het apparaat zelf te bedienen is en dis zelfde display is via netwerk te benaderen/bedienen als ik naar zijn IP adres ga.
Dit geeft het apparaat weer als ik kijk bij Device
:fill(white):strip_exif()/f/image/ZqWpRMgu0kDYx0w3Evz7zvcW.png?f=user_large)
Aan de achterzijde van het display zitten een aantal poorten, zoals ethernet en ook voor de VE-bus.
Maar er zit ook een USB-B aansluiting op, ik had dus een USB-b kabel in de victron gestoken en de andere kant in de laptop, maar er gebeurt dan niks. (ook niet een geluid van nieuw USB apparaat)
Heb niet gekeken naar deze usb interface waar jij naar refereerd, wilde eigenlijk wel eerst weten of het apparaat ook wel echt werkt.
Het apparaat heeft een display die op het apparaat zelf te bedienen is en dis zelfde display is via netwerk te benaderen/bedienen als ik naar zijn IP adres ga.
Dit geeft het apparaat weer als ik kijk bij Device

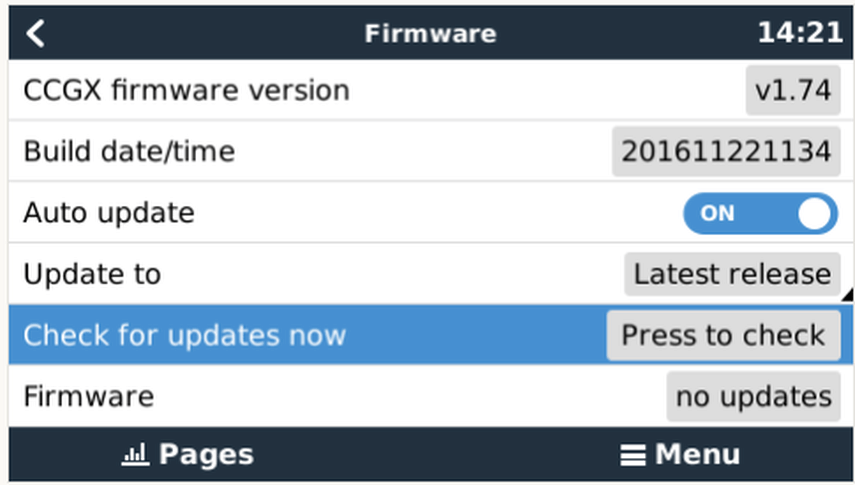

de eerste stap wil hij al niet verder, hij zegt dat hij al de laatste versie heeft, ongeacht of ik auto update aan of uit heb staan.
:fill(white):strip_exif()/f/image/qnjec2lPVIoyUSPGuimow6NZ.png?f=user_large)
Zou een offline update misschien mogelijk zijn?
Al staan er volgens mij op de site geen firmware's, van wat ik zag.
Zou een offline update misschien mogelijk zijn?
Al staan er volgens mij op de site geen firmware's, van wat ik zag.
[ Voor 15% gewijzigd door Clumsy Smurf op 21-07-2024 14:25 ]
:strip_icc():strip_exif()/u/1768442/crop633c791419e5d_cropped.jpg?f=community)
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
/u/1202750/crop62c5d57daeca1_cropped.png?f=community)
Ja maar zijn GX device heeft FW van 8 jaar oud
.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
Sneaky one, die wist ik ook niet
.Verder zou ik zelf je OmeAli laten werken met de CT klemmen, is toch een nettere oplossing dan keihard de AC kant afschakelen.
6200 Wp | eGolf 32kWh | ESS Victron 18kWh
Dat zou ook beter zijn uiteraard maar dat lukt niet doordat ze bij de minste teruglevering gaan compenseren. Daardoor wordt het terugleveren juist meer i.p.v. minder en gaan ze door tot vollast en blijven daar.:
[...]
Sneaky one, die wist ik ook niet
Verder zou ik zelf je OmeAli laten werken met de CT klemmen, is toch een nettere oplossing dan keihard de AC kant afschakelen.
Nu schakelen ze aan als er meer dan 220 A uit de batterij wordt getrokken en weer uit als dat onder de 200 komt. Functioneert nu prima maar ben met je eens dat het geen schoonheidsprijs verdient. Echter, gaan ze stuk, dan gaan ze stuk en vervang ik ze door nog 3 Multi's. Kan ik ook met 25A laden op het goedkoopste moment.
Je kunt ook met de multimeter op AC voltage meten over de DC aansluiting op je omvormer. Doe dat bij volle belasting dan krijg je een goed idee.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
:strip_icc():strip_exif()/u/311005/crop569d1937501d8_cropped.jpeg?f=community)
/u/89824/Avatar_50x50.png?f=community){kind=avatar}
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i

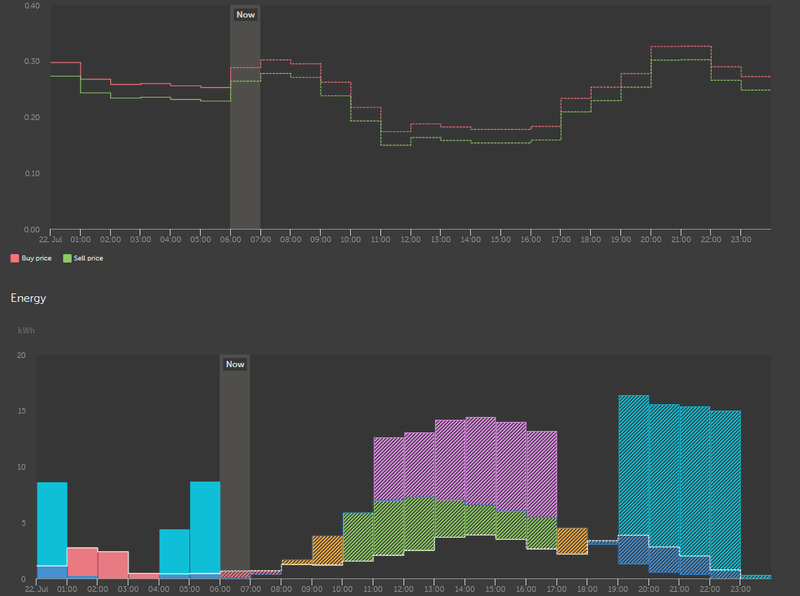

Ik ben erg benieuwd hoe je dat gaat ervaren. Jammer dat het een betaald iets is, dan mag het wel een stukje beter zijn dan DESS. Wat mijn DESS vanochtend nu weer deed:
:fill(white):strip_exif()/f/image/3SMsPl6iVXLrYi4Qm6Eg0yy0.png?f=user_large)
Het laatste restje uit de batterij dumpen op de goedkoopste uurtjes terwijl vla erna de prijs veel hoger is (en dan dus duur moeten kopen).
Hou je ons op de hoogte? Stiekem denk ik erover na om in augustus eens GBBoptimizer te gaan proberen.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM

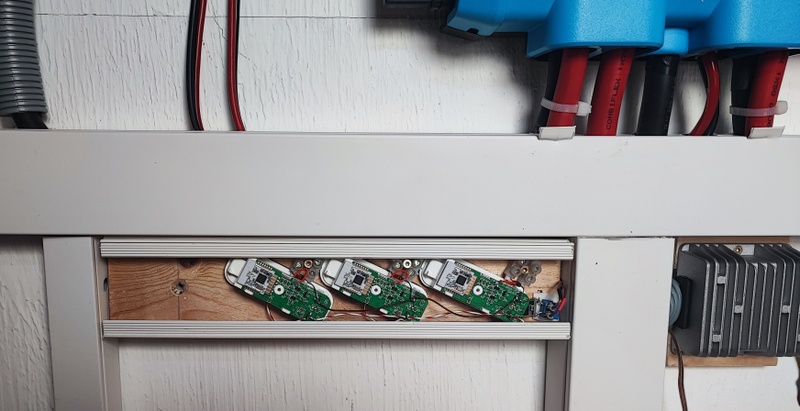

Net als vele anderen, wilde ook ik het overschot aan zonne-energie gebruiken om onze (close-in) boiler op te warmen. Alleen ligt er geen aparte kabel van de MP2 naar die boiler en dus moest ik op zoek naar een alternatief.
Wij hebben in ons huis een Tuya/Zigbee netwerkje waarmee de boiler op gezette tijden wordt ingeschakeld. De boiler is aangesloten op een Tuya WIFI stekker en kan zo remote worden bediend. Om dat vanuit het ESS te kunnen doen, moest er een interface worden gerealiseerd naar dat Tuya/Zigbee netwerk.
Ik heb daarvoor bij Ali drie Zigbee deur/raamsensoren gekocht die ik zodanig heb gemodificeerd dat ze in plaats van een magneet door een extern relaiscontact kunnen worden geactiveerd. Ze worden gevoed door een mini buck convertor (12V->3.6V) die tezamen met de sensoren in een kabelgoot zijn gemonteerd.
Eén wordt nu gebruikt om de boiler in- en uit te schakelen via een Assistent die het 'primary programmable relay' (of alarmcontact of AUX Relais of..... Victron is helaas niet consequent in naamgeving) bestuurt op basis van de SOC.
Misschien brengt dit anderen op ideeën.
:strip_exif()/f/image/WgBzlWHvK26RhVpxbRqUufA2.jpg?f=fotoalbum_large)
Wij hebben in ons huis een Tuya/Zigbee netwerkje waarmee de boiler op gezette tijden wordt ingeschakeld. De boiler is aangesloten op een Tuya WIFI stekker en kan zo remote worden bediend. Om dat vanuit het ESS te kunnen doen, moest er een interface worden gerealiseerd naar dat Tuya/Zigbee netwerk.
Ik heb daarvoor bij Ali drie Zigbee deur/raamsensoren gekocht die ik zodanig heb gemodificeerd dat ze in plaats van een magneet door een extern relaiscontact kunnen worden geactiveerd. Ze worden gevoed door een mini buck convertor (12V->3.6V) die tezamen met de sensoren in een kabelgoot zijn gemonteerd.
Eén wordt nu gebruikt om de boiler in- en uit te schakelen via een Assistent die het 'primary programmable relay' (of alarmcontact of AUX Relais of..... Victron is helaas niet consequent in naamgeving) bestuurt op basis van de SOC.
Misschien brengt dit anderen op ideeën.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WgBzlWHvK26RhVpxbRqUufA2.jpg?f=user_large)
Hmm wel vreemd inderdaad, misschien een fout in de forecasting?:
[...]
Ik ben erg benieuwd hoe je dat gaat ervaren. Jammer dat het een betaald iets is, dan mag het wel een stukje beter zijn dan DESS. Wat mijn DESS vanochtend nu weer deed:
[Afbeelding]
Het laatste restje uit de batterij dumpen op de goedkoopste uurtjes terwijl vla erna de prijs veel hoger is (en dan dus duur moeten kopen).
Hou je ons op de hoogte? Stiekem denk ik erover na om in augustus eens GBBoptimizer te gaan proberen.
Ik ben zelf ook nog aan het rondkijken, heb de victron software zelf niet gebruikt dus ik kan zelf de vergelijking niet maken maar tot nu toe ziet alles er goed uit. Miste in Gbboptimizer een optie om ook een max battery discharge in te voeren, dus had even contact met de ontwikkelaar via discord. 3 Uur later had hij een update gedaan, en kon ik de nieuwe optie gebruiken.
Als het goed is kun je het 14 dagen gratis proberen, en je kunt ook in de "Test mode" blijven om te kijken wat ie doet zonder dat hij daadwerkelijk commando's naar de omvormer stuurt.

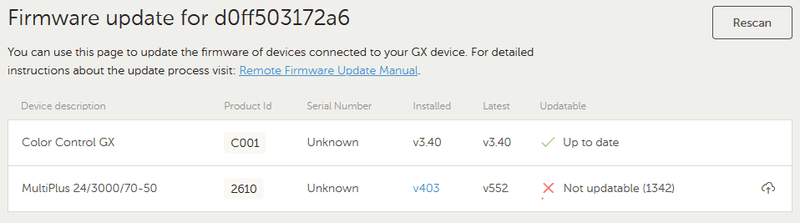

Had ik wel gehoopt ja, maar 'Not updatable (1342)' zou dat dan beteken dat het te oud is of een instelling die toch niet goed staat?
:fill(white):strip_exif()/f/image/JsEOagY3P8zK5jvAcOzOD3vb.png?f=user_large)
nice:
5. Trouble shooting
Error 1341 Not updatable
Typically shows when it is not a Victron product.
Error 1343 Not updatable: Blacklisted
See limitations chapter above. The product you are trying to update cannot be updated remotely.
maar staat niks tussen over Error 1342
[ Voor 17% gewijzigd door Clumsy Smurf op 22-07-2024 16:55 ]
/u/1521034/crop6161b4ded22f7_cropped.png?f=community)
Je kunt gbboptimizer gratis mee laten lopen met je Victron systeem als je gbb in “test mode” zet.
Zo kun je zien of gbb zaken anders zou doen dan dess. En of je die paar euro die gbb per maand rekent terug kan verdienen.
Kia e-niro, smartEVSE, SolarEdge O/W 3/4 kW, Ferroli wpb 90 lt., Daikin 4kW monoblock, Victron MP2-5000 + 15 kWh, gasloos 2023
Ik ga me er eens in verdiepen. Dank je!:
[...]
Je kunt gbboptimizer gratis mee laten lopen met je Victron systeem als je gbb in “test mode” zet.
Zo kun je zien of gbb zaken anders zou doen dan dess. En of je die paar euro die gbb per maand rekent terug kan verdienen.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
Vreemd. Waarom zijn je inkoop en verkoop prijzen verschillend? Volgens mij is dat bij de meeste NL dynamische energieleveranciers niet zo.:
[...]
Ik ben erg benieuwd hoe je dat gaat ervaren. Jammer dat het een betaald iets is, dan mag het wel een stukje beter zijn dan DESS. Wat mijn DESS vanochtend nu weer deed:
[Afbeelding]
Het laatste restje uit de batterij dumpen op de goedkoopste uurtjes terwijl vla erna de prijs veel hoger is (en dan dus duur moeten kopen).
Hou je ons op de hoogte? Stiekem denk ik erover na om in augustus eens GBBoptimizer te gaan proberen.

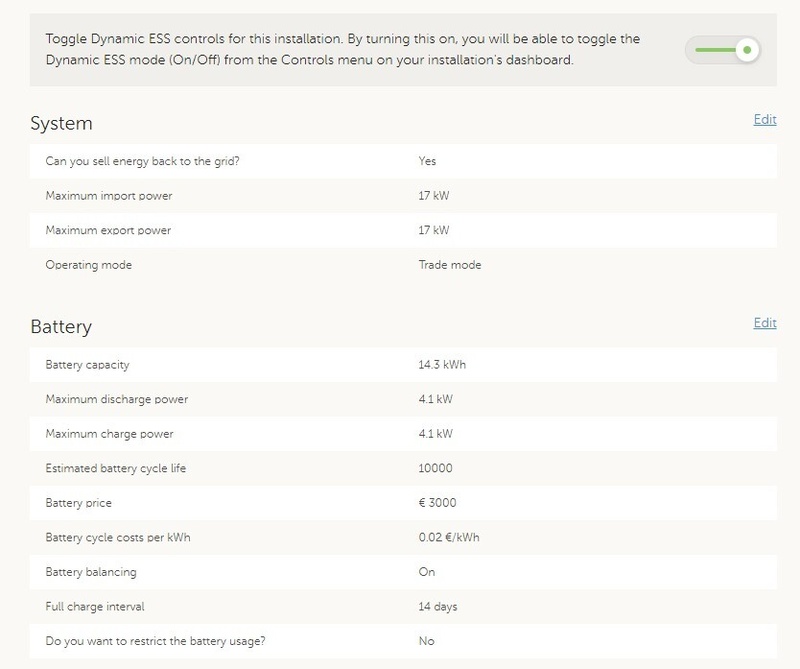

De efficiëntie verliezen kan je via het daarvoor bestemde DESS pad instellen. Anders krijg je inderdaad mogelijk vreemde resultaten.
Goedzo, dan heb je dat ding straks weer aan de praat. En eh, West-Friesland is Noord-Holland maar dat is ook ver vanuit Brabant.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
Ok, nou ik weet zeker dat je er een leuke hobby aan overhoudt. En 0 op de meter wordt straks ineens niet meer zo belangrijk want dynamische tarieven en geld verdienen met je overproductie.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM

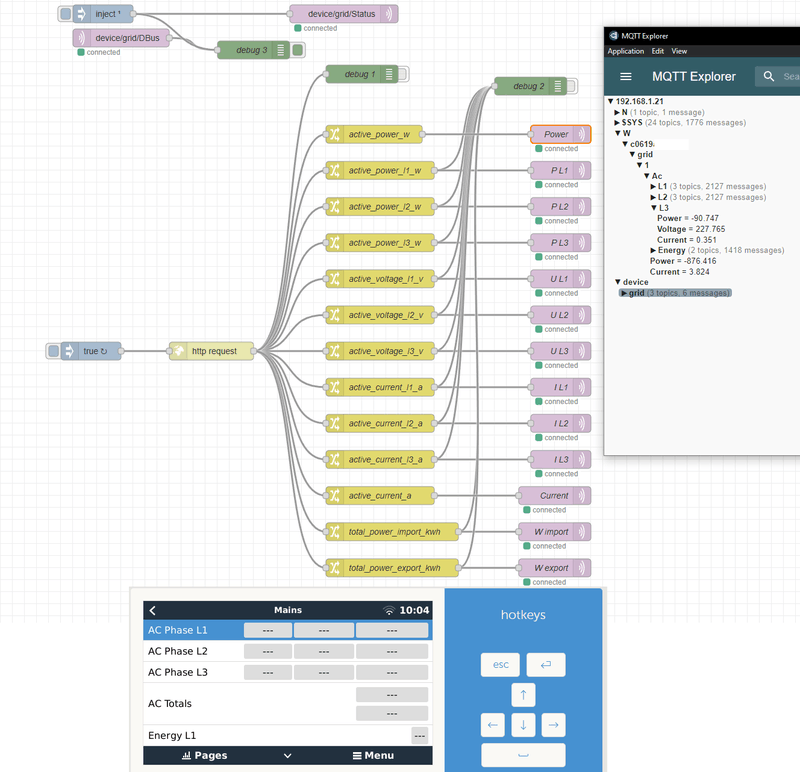

Na wat uren stoeien met NodeRED ben ik een heel eind met de Homewizard SD630 te integreren. Alleen loop nog tegen 1 probleem aan en dat is dat alle data in de cerbo leeg blijft. Terwijl ik wel alles zit in MQTT-Explorer
/f/image/7LQa0VJX9n126Y54vqYRPYNW.png?f=fotoalbum_large)
Iemand een idee wat ik wellicht nog fout doe ?
:fill(white):strip_exif()/f/image/7LQa0VJX9n126Y54vqYRPYNW.png?f=user_large)
Iemand een idee wat ik wellicht nog fout doe ?
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i

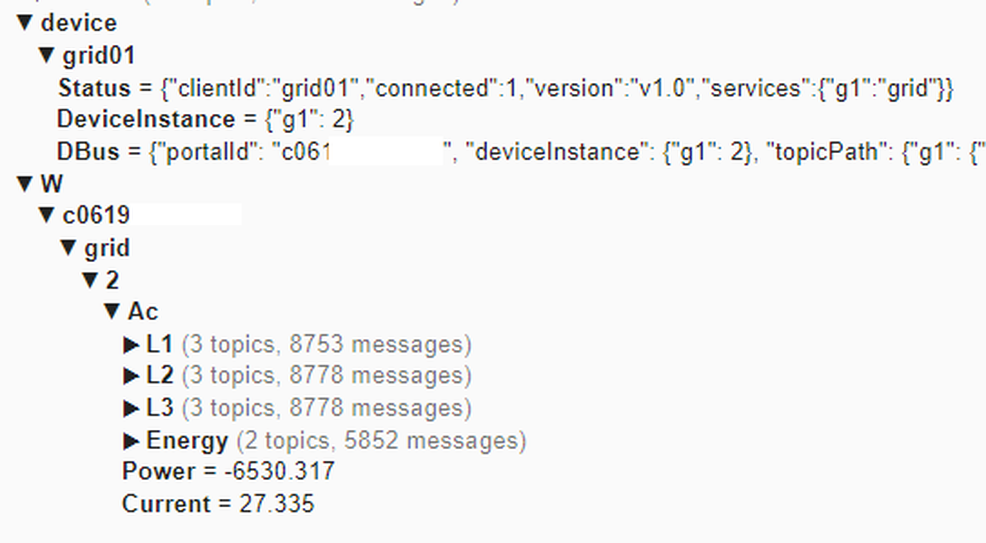

ik stuur naar 2 omdat deviceInstance dus 2 is volgens de terugkoppeling
:fill(white):strip_exif()/f/image/ifni1ygaOrFlr26KXMfxCSDO.png?f=user_large)
Als ik het keepalive script run zie ik dit op de N bus:
:fill(white):strip_exif()/f/image/8YpK7MfgshKpQV9M8cCUzCEB.png?f=user_large)
[ Voor 15% gewijzigd door Cyrus The Virus op 24-07-2024 12:44 ]
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Ahh oke dan is grid/2/ idd wel correct.
Je output is echter verkeerd, die moet het volgende zijn ipv enkel de waarde.
Power als voorbeeld van jouw screenshot moet dus dit zijn dan alleen enkel "-6530.317":
Afgerond naar hele getallen en in json format.
Current mag met 2 decimalen, voltage met 1 decimaal.
:fill(white):strip_exif()/f/image/yV15mUJJUAHx8trTuiqHhqai.png?f=user_large)
Edit:
Output kan je o.a. aanpassen door een functie node ertussen te zetten met de volgende code:
Je output is echter verkeerd, die moet het volgende zijn ipv enkel de waarde.
Power als voorbeeld van jouw screenshot moet dus dit zijn dan alleen enkel "-6530.317":
code:
1
2
3
| {
"value": -6530
} |
Afgerond naar hele getallen en in json format.
Current mag met 2 decimalen, voltage met 1 decimaal.
Edit:
Output kan je o.a. aanpassen door een functie node ertussen te zetten met de volgende code:
code:
1
2
3
4
5
6
7
8
| msg.description = "Power"
node.status({ fill: "blue", shape: "ring", text: msg.description + ": " + msg.payload });
msg.payload =
{
"value": msg.payload
};
return msg; |
[ Voor 21% gewijzigd door Jazsie op 24-07-2024 13:54 ]
6200 Wp | eGolf 32kWh | ESS Victron 18kWh
dat was de truuk bedankt ik ga het aanpassen. Welke update frequentie gebruik je ?
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i

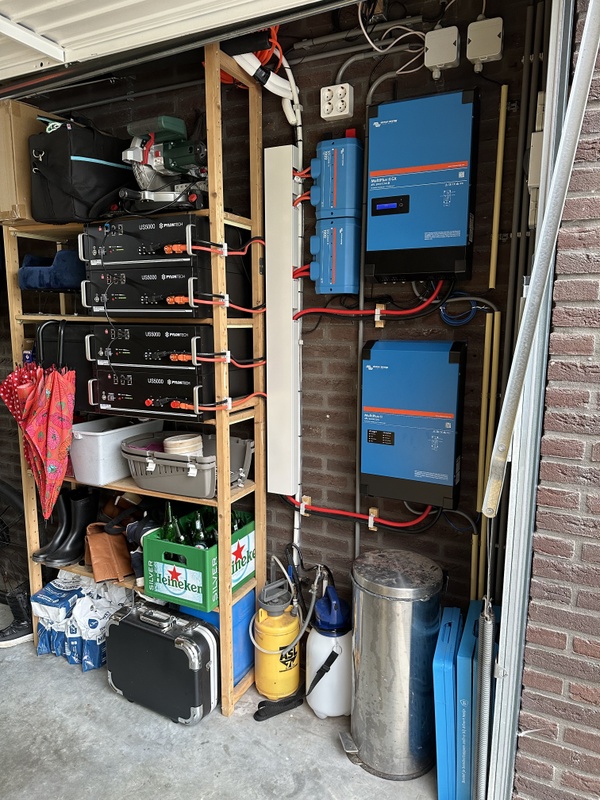

Mijn victron project loopt al een tijdje, het is nog lang niet naar zin, maar het ontbreekt soms aan tijd. Echter uiteraard sommige dingen in de verkeerde volgorde; zekeringen en aarding. 2 vragen. Welke zekeringen moet in gebruiken (MEGA) in de lynx power-in. Hoeveel A. En kan ik de aarding van de accu’s gewoon aansluiting op de aarding van het huis? Ik kwam er achter dat de power-in per accu goed te voorzien is van een mega zekering.
:strip_exif()/f/image/gJLCCUBUX267Kk18QQr9XayA.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gJLCCUBUX267Kk18QQr9XayA.jpg?f=user_large)
Ik zou beginnen met die houten rek te vervangen naar een stevigere variant...
De MP2 5000VA zeker je normaal af met 200A, afgaande dat je ook 70mm2 kabel gebruikt.
De accubanken kan je met minder doen aangezien je de belasting verdeeld over ze allemaal.
Gebruik je de MP2 enkel voor laden/ontladen en dus heb je geen piek belasting, dan kan het allemaal stapje lager mits je uiteraard wel een max vermogen instelt. Je kabeldikte en zekering kan je dan daar op afstemmen.
De Lynx Power In is niet voorbereid voor MEGA zekeringen. Ik ga er dan even vanuit dat je deze wilt ombouwen zodat je er MEGA zekering in kan plaatsen.
Check dan vooral ook naar EF3 zekeringen die toch wel meer geschikt zijn dan de MEGA...
De MP2 5000VA zeker je normaal af met 200A, afgaande dat je ook 70mm2 kabel gebruikt.
De accubanken kan je met minder doen aangezien je de belasting verdeeld over ze allemaal.
Gebruik je de MP2 enkel voor laden/ontladen en dus heb je geen piek belasting, dan kan het allemaal stapje lager mits je uiteraard wel een max vermogen instelt. Je kabeldikte en zekering kan je dan daar op afstemmen.
De Lynx Power In is niet voorbereid voor MEGA zekeringen. Ik ga er dan even vanuit dat je deze wilt ombouwen zodat je er MEGA zekering in kan plaatsen
.Check dan vooral ook naar EF3 zekeringen die toch wel meer geschikt zijn dan de MEGA...
6200 Wp | eGolf 32kWh | ESS Victron 18kWh
Oké, dus als ik een 100a zekering pak per accu is het voldoende. En inderdaad, de power in kan je relatief simpel ombouwen met wat extra meterkast.:
Ik zou beginnen met die houten rek te vervangen naar een stevigere variant...
De MP2 5000VA zeker je normaal af met 200A, afgaande dat je ook 70mm2 kabel gebruikt.
De accubanken kan je met minder doen aangezien je de belasting verdeeld over ze allemaal.
Gebruik je de MP2 enkel voor laden/ontladen en dus heb je geen piek belasting, dan kan het allemaal stapje lager mits je uiteraard wel een max vermogen instelt. Je kabeldikte en zekering kan je dan daar op afstemmen.
De Lynx Power In is niet voorbereid voor MEGA zekeringen. Ik ga er dan even vanuit dat je deze wilt ombouwen zodat je er MEGA zekering in kan plaatsen
Check dan vooral ook naar EF3 zekeringen die toch wel meer geschikt zijn dan de MEGA...
Dank!
*het houten rek zit nog met dikke beugels aan de muur onder de schappen. Maar wil naar een kast voor 6 stuks toe, serverkast die te bestellen is. Liefst een stevig metalen rek aan de muur, maar moet gemaakt worden ben ik bang want nog geen mooie kunnen vinden.
:strip_icc():strip_exif()/u/43535/tweakers_icon01.jpg?f=community)
Ik heb inmiddels de USB-MK3 converter.
Met VEConfigure 3, kan ik inmiddels wel verbinding maken en de module uitlezen, echter kan ik niet schrijven.

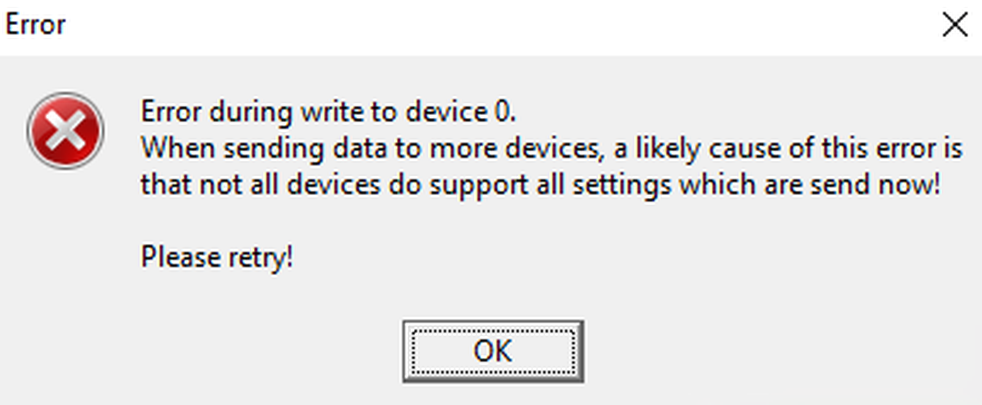

Ik krijg namelijk deze fout melding.
:fill(white):strip_exif()/f/image/c69Zzh7SffofrHFIv7xkSFVp.png?f=user_large)

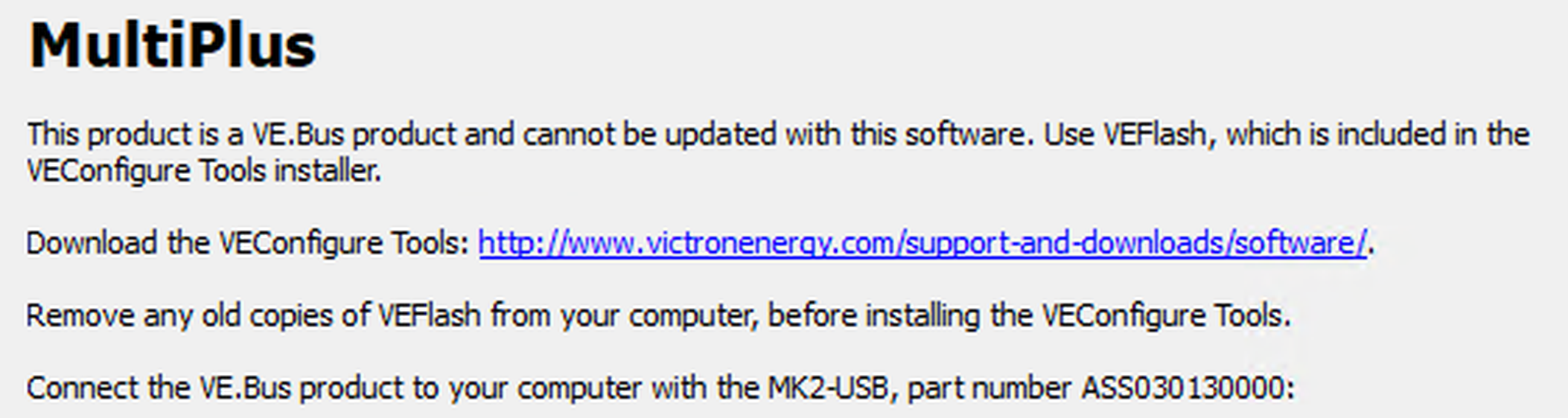

Daarom verder op zoek gegaan welk programma ik nodig heb om te updaten.
Ik zag dit met de VE Power setup zou moeten kunnen, maar nu blijkt, niet voor die van mij.
:fill(white):strip_exif()/f/image/qFFh1OoMDEyWxhW2bS97RCzl.png?f=user_large)
Ik heb dus nu ook VEFlash.
Bij dit programma moet je zelf het firmware bestand hebben.
Ik zie echter op de site niet een pagina voor het downloaden van een firmware, is dit misschien achter een ander portaal wat niet openbaar is of kan iemand mij hierbij helpen?
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
Dag allemaal,
Ik lees hier al een poosje mee, veel geleerd. Inmiddels al e.e.a. aangeschaft, 3x Victron Multiplus II 48/5000/70-50, 3x Basengreen DIY met 314Ah EVE cellen, en diverse toebehoren.
Bij verhuizen 7 jaar geleden naar huidige huis op het schuurdak 36x 275Wp panelen op Solaredge omvormer gelegd, en een warmtepomp bij het huis geinstalleerd. Twee jaar geleden ook de gasketel in de schuur / werkplaats vervangen door een warmtepomp. Gas afgesloten. En recent een hybride auto aangeschaft. Schatting is dat we hiermee de gemiddeld 9500kWh PV zelf ruim gaan opmaken, dus netto nog iets moeten bijkopen (binnen de salderingregeling).
Met als doelstelling deels hobbymatig bezig zijn en deels rendement behalen besloten om een 3f omvormer + accu systeem te plaatsen. Gekozen voor Victron met het DESS systeem.

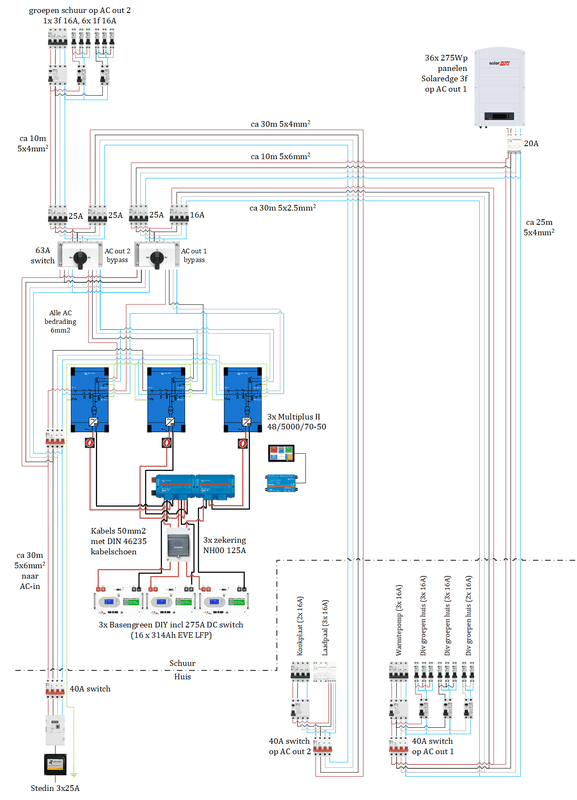

Ik ben nu bezig met bepalen hoe mijn ideaalplaatje er uit ziet, zie de bijlage voor versie 0. We hebben een 3x25A aansluiting, dat is tot nu toe voldoende geweest. Daarom kies ik ervoor om alle gebruikers achter de Victron te hangen. Deels op AC-out 1 (dus met ‘backup’ bij een eventuele netstoring) en deels op AC-out 2 (die mogen uit bij een stroomstoring).
Bij uittekenen van het schema kom ik wel wat vragen tegen.
Ik ga met 5x6mm2 van binnenkomende Stedin aansluiting naar de schuur (bijna 30m) door de oude PVC gasleiding. De spanningsval bij max 25A kan ik ‘hebben’, op de rand van een industrieterrein is de netspanning op dit moment op zonnige dagen maximaal 245V, dus nog ver weg van de 253V waarbij de Solaredge moet stoppen met leveren.
Omdat ik alles achter de Victron aansluit, denk ik dat ik geen losse 3f kWh meter aan de Victron hoef aan te sluiten, de interne meting in de MP II meet dan namelijk de ingaande stroom. Gaat dat goed werken in de Cerbo / DESS?
Zekering (automaten) moeten afgestemd op achterliggende kabels, maar er ‘moet’ ook selectiviteit zijn. Bij terugrekenen vanaf de eindgebruikers met allemaal 16A zet ik dan aan de AC-out 1 en 2 een 25A automaat. Dat is gelijk aan de 3x25A aansluiting uit het net. Maar de Victron zorgt ervoor dat de AC-in nooit meer dan 25A gaat vragen. Is dit OK?
Als de Victron uit bedrijf gaat (storing / update oid), en de bypass schakelaars omgezet worden is de selectiviteit wel overboord – maar die situatie zal maar kort duren (hoop ik).
Aan de AC-out 2 uitgang van de MP II moet ik splitsen, een deel van de belasting is de groepenkast in de schuur, een ander deel loopt via groepenkast in het huis. I.v.m. selectiviteit heb ik voor beide kabels een 25A automaat gezet. Aan de AC-out 1 hangt de Solaredge, en wat verderop het huis. Ik heb een spare 5x2.5mm2 kabel liggen van schuur naar huis die ik parallel heb ingetekend aan de bestaande 5x4mm2 van Solaredge van schuur naar huis die ik verleng naar de MP II installatie.
De MP II mag maximaal 50A verwerken via AC-in, en kan daar uit de accu nog 5000/230 = 21A aan toevoegen. Omdat ik de MP II ga instellen om nooit meer dan 25A via AC-in binnen te halen, zal er aan AC-out 1 en 2 samen maximaal 25 + 21 = 46A beschikbaar zijn (zolang de accu kan leveren).
Als ik alle automaten achter AC-out 1 en 2 optel kom ik ruim boven het maximum van 46A dat de MP II’s kunnen leveren. M.i. is dat geen probleem, de automaat zit er primair om de kabel te beschermen. En ik verwacht dat er nooit gelijktijdig 46A gevraagd gaat worden – ik heb nu ook geen probleem met de 3x25A aansluiting en voeg geen gebruikers toe. Wel de MP II die de accu’s kunnen laden, maar ik verwacht dat het DESS en/of de MP II programmering ervoor gaat zorgen dat laden van de accu niet samenvalt met hoge belasting.
Aardlek moet in de lijnen naar de eindgebruikers, maar is die bv ook verplicht in de lijn van binnenkomende Stedin aansluiting naar de AC-in? Idem voor de AC-out 1 en 2 uitgangen. De Solaredge heeft intern een aardlek beveiliging zodat daar alleen een automaat nodig is.
Met 3 hoofdschakelaars in de groepenkast in het huis (Stedin, AC-out 1 en AC-out 2) kan ik het huis ter plekke spanningsvrij schakelen.
NH00 zekeringen van 125A in elke + kabel van accupakket naar verdeling, en een DC schakelaar in + kabel naar elke Victron.
Ik hoor graag of ik mijn geplande setup dingen over het hoofd zie of verkeerd heb geinterpreteerd.
mvg, Alex
/f/image/MCirm99nwcTCrKYrnLdR0MQb.png?f=fotoalbum_large)
Ik lees hier al een poosje mee, veel geleerd. Inmiddels al e.e.a. aangeschaft, 3x Victron Multiplus II 48/5000/70-50, 3x Basengreen DIY met 314Ah EVE cellen, en diverse toebehoren.
Bij verhuizen 7 jaar geleden naar huidige huis op het schuurdak 36x 275Wp panelen op Solaredge omvormer gelegd, en een warmtepomp bij het huis geinstalleerd. Twee jaar geleden ook de gasketel in de schuur / werkplaats vervangen door een warmtepomp. Gas afgesloten. En recent een hybride auto aangeschaft. Schatting is dat we hiermee de gemiddeld 9500kWh PV zelf ruim gaan opmaken, dus netto nog iets moeten bijkopen (binnen de salderingregeling).
Met als doelstelling deels hobbymatig bezig zijn en deels rendement behalen besloten om een 3f omvormer + accu systeem te plaatsen. Gekozen voor Victron met het DESS systeem.
Ik ben nu bezig met bepalen hoe mijn ideaalplaatje er uit ziet, zie de bijlage voor versie 0. We hebben een 3x25A aansluiting, dat is tot nu toe voldoende geweest. Daarom kies ik ervoor om alle gebruikers achter de Victron te hangen. Deels op AC-out 1 (dus met ‘backup’ bij een eventuele netstoring) en deels op AC-out 2 (die mogen uit bij een stroomstoring).
Bij uittekenen van het schema kom ik wel wat vragen tegen.
Ik ga met 5x6mm2 van binnenkomende Stedin aansluiting naar de schuur (bijna 30m) door de oude PVC gasleiding. De spanningsval bij max 25A kan ik ‘hebben’, op de rand van een industrieterrein is de netspanning op dit moment op zonnige dagen maximaal 245V, dus nog ver weg van de 253V waarbij de Solaredge moet stoppen met leveren.
Omdat ik alles achter de Victron aansluit, denk ik dat ik geen losse 3f kWh meter aan de Victron hoef aan te sluiten, de interne meting in de MP II meet dan namelijk de ingaande stroom. Gaat dat goed werken in de Cerbo / DESS?
Zekering (automaten) moeten afgestemd op achterliggende kabels, maar er ‘moet’ ook selectiviteit zijn. Bij terugrekenen vanaf de eindgebruikers met allemaal 16A zet ik dan aan de AC-out 1 en 2 een 25A automaat. Dat is gelijk aan de 3x25A aansluiting uit het net. Maar de Victron zorgt ervoor dat de AC-in nooit meer dan 25A gaat vragen. Is dit OK?
Als de Victron uit bedrijf gaat (storing / update oid), en de bypass schakelaars omgezet worden is de selectiviteit wel overboord – maar die situatie zal maar kort duren (hoop ik).
Aan de AC-out 2 uitgang van de MP II moet ik splitsen, een deel van de belasting is de groepenkast in de schuur, een ander deel loopt via groepenkast in het huis. I.v.m. selectiviteit heb ik voor beide kabels een 25A automaat gezet. Aan de AC-out 1 hangt de Solaredge, en wat verderop het huis. Ik heb een spare 5x2.5mm2 kabel liggen van schuur naar huis die ik parallel heb ingetekend aan de bestaande 5x4mm2 van Solaredge van schuur naar huis die ik verleng naar de MP II installatie.
De MP II mag maximaal 50A verwerken via AC-in, en kan daar uit de accu nog 5000/230 = 21A aan toevoegen. Omdat ik de MP II ga instellen om nooit meer dan 25A via AC-in binnen te halen, zal er aan AC-out 1 en 2 samen maximaal 25 + 21 = 46A beschikbaar zijn (zolang de accu kan leveren).
Als ik alle automaten achter AC-out 1 en 2 optel kom ik ruim boven het maximum van 46A dat de MP II’s kunnen leveren. M.i. is dat geen probleem, de automaat zit er primair om de kabel te beschermen. En ik verwacht dat er nooit gelijktijdig 46A gevraagd gaat worden – ik heb nu ook geen probleem met de 3x25A aansluiting en voeg geen gebruikers toe. Wel de MP II die de accu’s kunnen laden, maar ik verwacht dat het DESS en/of de MP II programmering ervoor gaat zorgen dat laden van de accu niet samenvalt met hoge belasting.
Aardlek moet in de lijnen naar de eindgebruikers, maar is die bv ook verplicht in de lijn van binnenkomende Stedin aansluiting naar de AC-in? Idem voor de AC-out 1 en 2 uitgangen. De Solaredge heeft intern een aardlek beveiliging zodat daar alleen een automaat nodig is.
Met 3 hoofdschakelaars in de groepenkast in het huis (Stedin, AC-out 1 en AC-out 2) kan ik het huis ter plekke spanningsvrij schakelen.
NH00 zekeringen van 125A in elke + kabel van accupakket naar verdeling, en een DC schakelaar in + kabel naar elke Victron.
Ik hoor graag of ik mijn geplande setup dingen over het hoofd zie of verkeerd heb geinterpreteerd.
mvg, Alex
:fill(white):strip_exif()/f/image/MCirm99nwcTCrKYrnLdR0MQb.png?f=user_large)
There are 10 kind of people in this world, those who understand binary, and those who don't
:strip_icc():strip_exif()/u/372993/crop55da1160c0d23_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/86282/crop65a7ee1bac6ad_cropped.jpg?f=community)

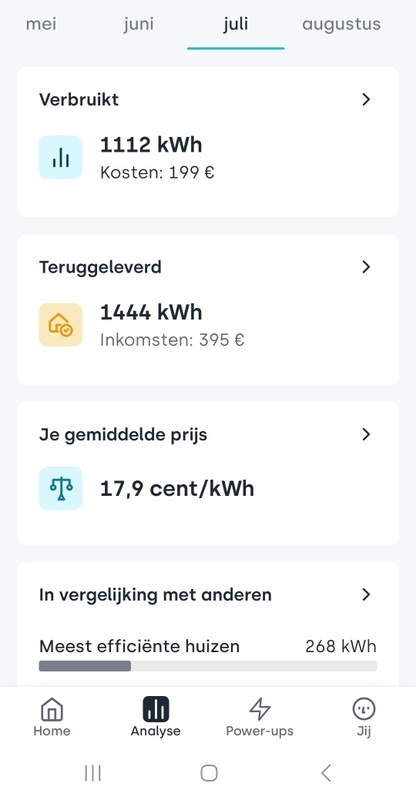

Afgelopen maand juli heb ik vanaf de 14de DESS mijn Victron systeem aan laten sturen. De resultaten zijn bemoedigend moet ik zeggen. Dit is het overzicht dat Tibber geeft:
:strip_exif()/f/image/3ajCOShnCg8tG4kAEBKha05F.jpg?f=fotoalbum_large)
Hier staat dus eigenlijk:
Ingekocht 1112 kWh à 17,9 ct
Verkocht 1444 kWh à 27,4 ct
Dat lijkt mij best netjes. Maar doordat ik vervuiling heb van de eerste helft van de maand is dit natuurlijk niet geheel en al aan DESS toe te schrijven. DESS staat nu uit en ik laat GbbOptimizer nu een maand de zooi aansturen. Eens zien wat dat voor indruk geeft.
Er ligt nu ruim 15 kWp zonnepanlen en ik begin vandaag met bijleggen van 7 kWp dus vergelijken kan ik straks niks maar het gaat om de indruk.
PV opwek in juli was overigens 1870 kWh volgens VRM. @IvoB2
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3ajCOShnCg8tG4kAEBKha05F.jpg?f=user_large)
Hier staat dus eigenlijk:
Ingekocht 1112 kWh à 17,9 ct
Verkocht 1444 kWh à 27,4 ct
Dat lijkt mij best netjes. Maar doordat ik vervuiling heb van de eerste helft van de maand is dit natuurlijk niet geheel en al aan DESS toe te schrijven. DESS staat nu uit en ik laat GbbOptimizer nu een maand de zooi aansturen. Eens zien wat dat voor indruk geeft.
Er ligt nu ruim 15 kWp zonnepanlen en ik begin vandaag met bijleggen van 7 kWp dus vergelijken kan ik straks niks maar het gaat om de indruk.
PV opwek in juli was overigens 1870 kWh volgens VRM. @IvoB2
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
395 euro lijkt me enorm veel. Ik heb de DESS aangezet in twee periodes: 1 juli - 16 juli en vanaf 28 juli ivm mijn vakantie en dat de garage heel warm zou worden (> 30 graden)

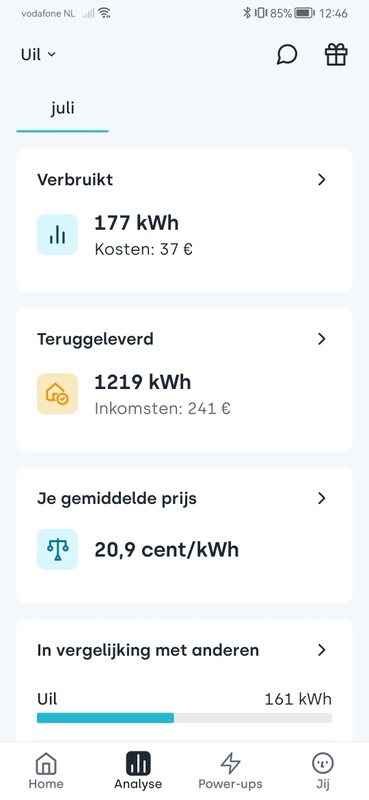

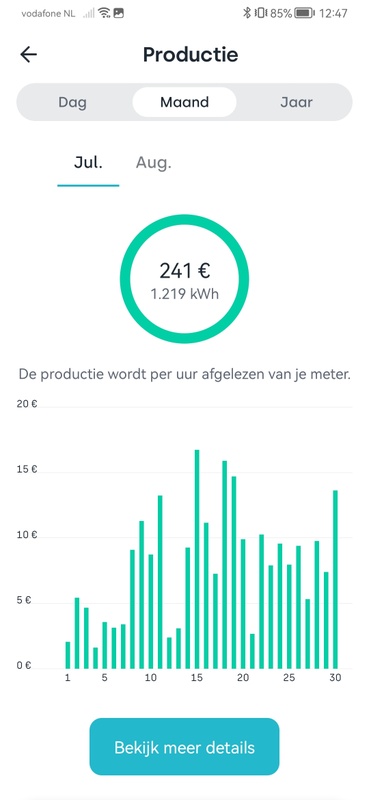

Hierbij mijn tibber resultaat. 241 euro. Ik kan niet begrijpen waarom je juist 395 euro hebt verkregen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/A969og9F10Mn6CFKPLdA70Xm.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EagaRx18hcTBj1t6kjVKS4Fp.jpg?f=user_large)
4900/4920 Wp ZW + 2520/2100 Wp ZO : SMA STP10.0-3AV-40/STP4.0-3AV-40 : 3xMP2-5000VA : 3xSeplos Mason 280L+42,9kWh : Arotherm VWL125/6+MEH97/6+VIH-RW300/3 : 100 m2 vvw als bijverwarming : Bouwjaar 2008
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
Waarom je stroom zo goedkoop terug geleverd?
Mijn stroom is bijna 50% meer waard.
:fill(white):strip_exif()/f/image/j0hGXtYMUvD9pRfTTrT6BqLC.png?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
4900/4920 Wp ZW + 2520/2100 Wp ZO : SMA STP10.0-3AV-40/STP4.0-3AV-40 : 3xMP2-5000VA : 3xSeplos Mason 280L+42,9kWh : Arotherm VWL125/6+MEH97/6+VIH-RW300/3 : 100 m2 vvw als bijverwarming : Bouwjaar 2008
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Mijn huidige settings in DESS:
:strip_exif()/f/image/kbqWvtz3h9erp3QnrDPOQWuc.jpg?f=fotoalbum_large)
:strip_exif()/f/image/CW3i2Je5pvAl9omy3SNgxLUj.jpg?f=fotoalbum_large)
Deed ik iets verkeerd?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kbqWvtz3h9erp3QnrDPOQWuc.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CW3i2Je5pvAl9omy3SNgxLUj.jpg?f=user_large)
Deed ik iets verkeerd?
4900/4920 Wp ZW + 2520/2100 Wp ZO : SMA STP10.0-3AV-40/STP4.0-3AV-40 : 3xMP2-5000VA : 3xSeplos Mason 280L+42,9kWh : Arotherm VWL125/6+MEH97/6+VIH-RW300/3 : 100 m2 vvw als bijverwarming : Bouwjaar 2008
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
4900/4920 Wp ZW + 2520/2100 Wp ZO : SMA STP10.0-3AV-40/STP4.0-3AV-40 : 3xMP2-5000VA : 3xSeplos Mason 280L+42,9kWh : Arotherm VWL125/6+MEH97/6+VIH-RW300/3 : 100 m2 vvw als bijverwarming : Bouwjaar 2008
