bommer schreef op zaterdag 1 juli 2023 @ 17:18:

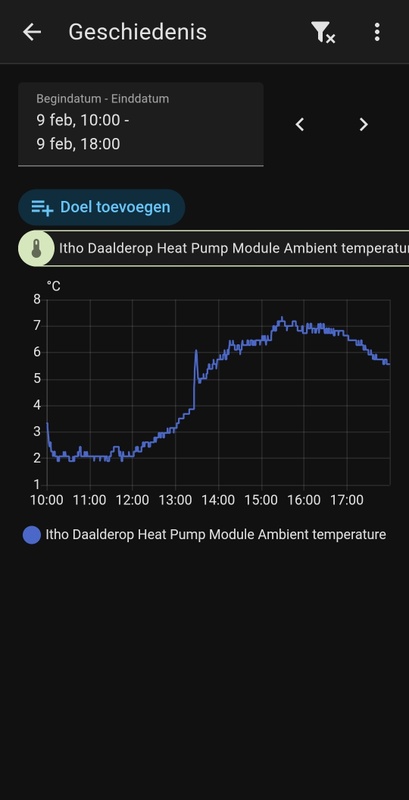

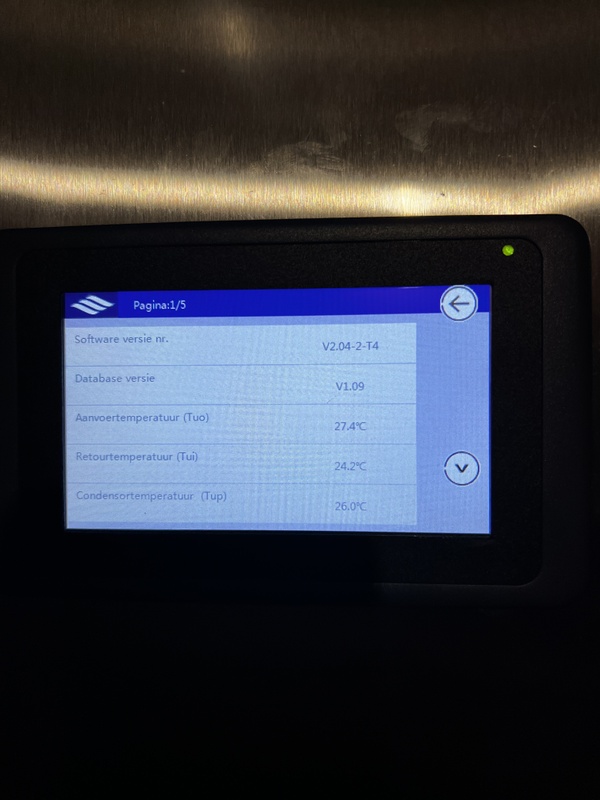

Beste Amber liefhebbers,

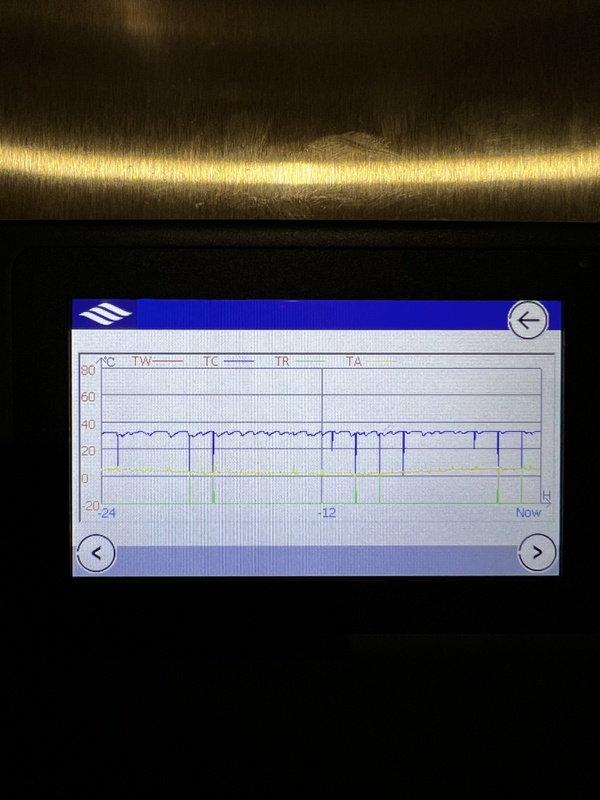

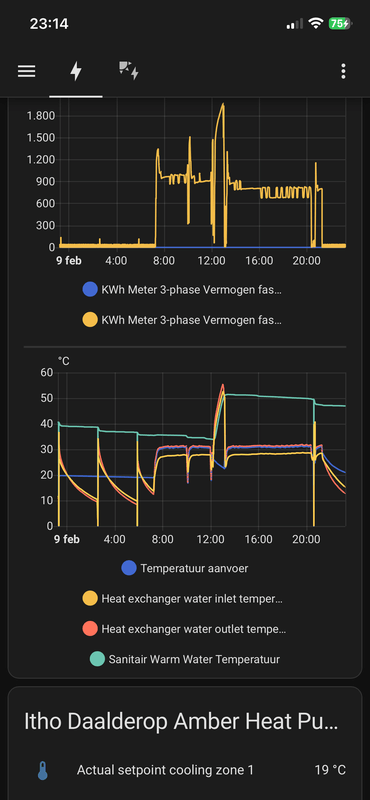

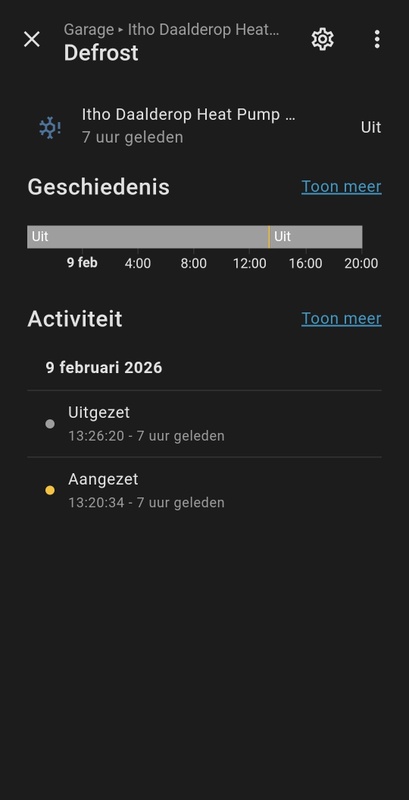

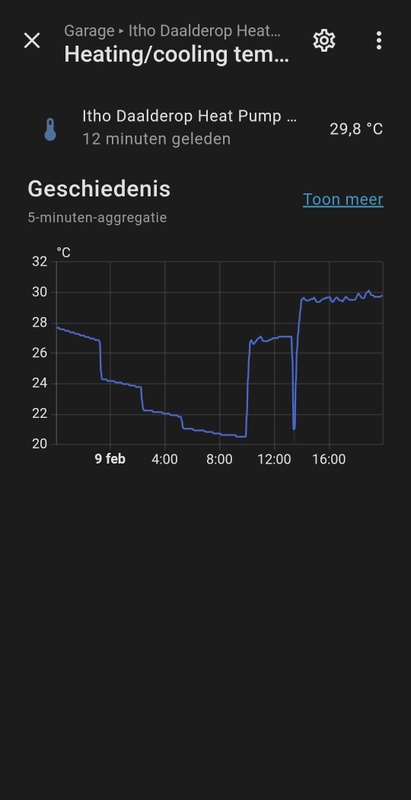

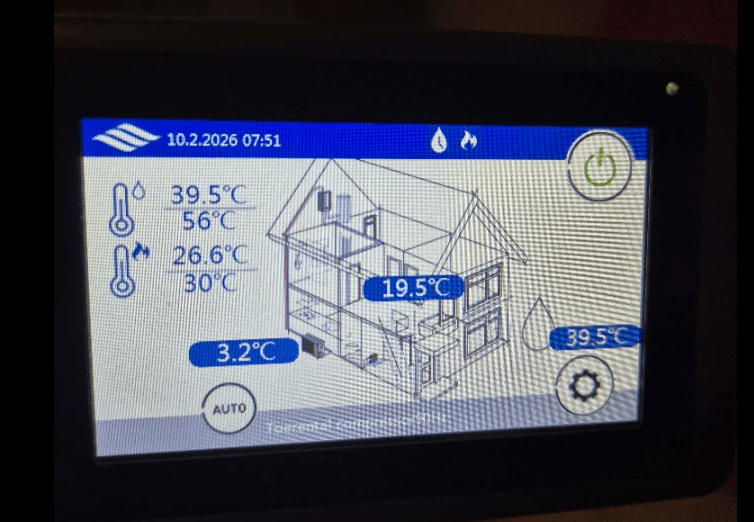

Er is volgens mij wat verwarring omtrent het elektrisch aansluiten van de Amber.
Ik heb een installatie schema mogen ontvangen, maar dat maakte het alleen maar nog onduidelijker.

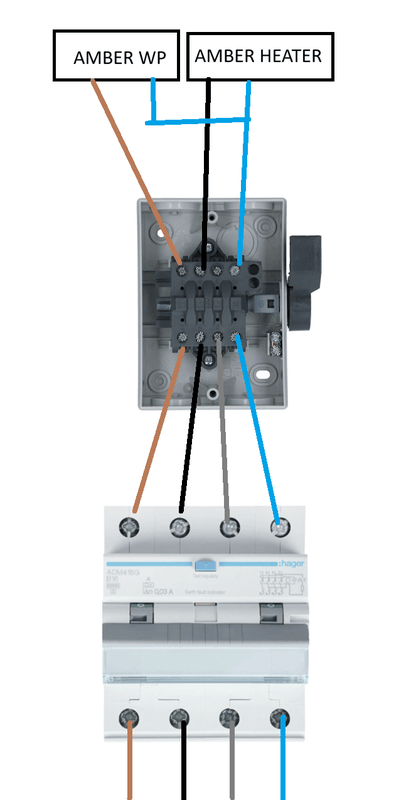

Heb even de moeite genomen een schema te maken, hoe het mijn inziens zou moeten.

[Afbeelding]

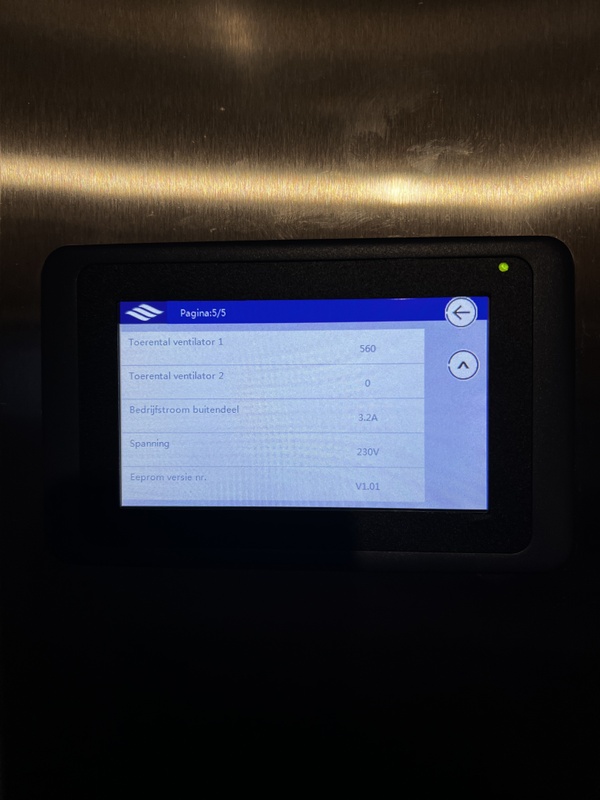

We hebben in Nederland 2 soorten aansluitingen voor woningen, 3 fase (3x25A (17250W)) of enkel fase (1x35A (8050W) of 1x40A (9200W)) beide zijn geschikt om de Amber all-electric op aan te sluiten.

3 fase 3x25A

Zoals te zien in het schema, kun het beste bij meerdere fases een 30mA 3 fase aardlekautomaat gebruiken.
Deze sluit je aan de voedende zijde volledig aan, dus met alle 3 de fases en nul.
Afgaand sluit je alleen de de eerste 2 fase's aan en gebruik je de grijze draad in de 5 aderige kabel als 2e Nul draad (Met blauwe tape/ krimpkous om coderen)
Dit herhaal je op de zelfde manier in de werkschakelaar en naar de Amber toe.
Zodoende hoef je ook geen draadbruggen te maken voor de nul in de Amber.
De 3e overgebleven fase mag niet ergens anders voorgebruiken.

enkel fase 1x35A / 1x40A

Bij enkel fase gebruik je een kookgroep (dit zijn in feite 2 installatieautomaten, die in een handeling uitgezet wordt) deze kookgroep wordt achter een 30mA aardlekschakelaar gezet.
Je gebruikt ook nu weer de grijze draad in de kabel als 2e nul (Met blauwe tape of krimpkous om coderen), deze mag in 1 fase installaties niet worden samengevoegd.
Omdat de fases niet verschoven zijn, dient iedere groep zijn eigen nul te hebben. De retourstroom zou anders te hoog kunnen worden, waar de 2,5mm2 ader niet op berekend is.

aardlekautomaat kookgroep

Er zijn aardlekautomaat kookgroepen op de markt, geen idee of deze in de regelgeving toegestaan zijn.
even als een C-karakteristiek kookgroep. Het woord zegt het al, kookgroep eigenlijk bedoeld voor kookplaten. Een typische Nederlandse oplossing voor elektrisch koken in 1 fase installaties
Een 3P+N 30mA C16 3fase aardlekautomaat van Eaton (A-merk) is maar 20 euro duurder dan een C16 aarlekkookgroepautomaat van een B-merk..
Gebruik je verstand, wat maakt die 20 euro nog uit op een installatie van 5000+ euro!

Verwarmingslinten

De verwarmings linten (2x 300cm) voor de aanvoer en afvoer leiding worden in de buitenunit aangesloten.
even als het optioneel verkrijgbare lint voor de condensafvoer leiding. Deze zitten op de eerste fase.

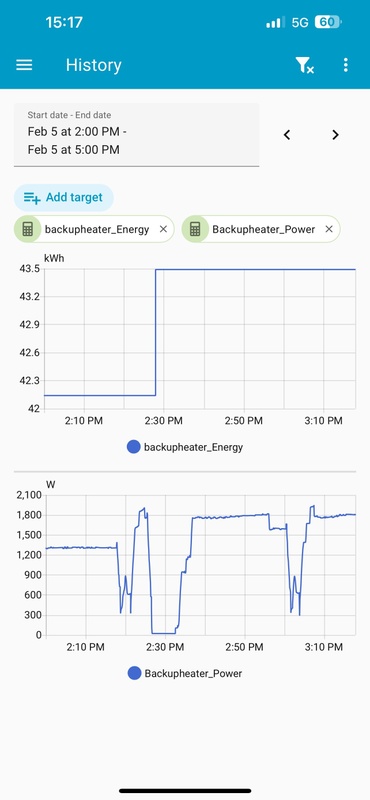

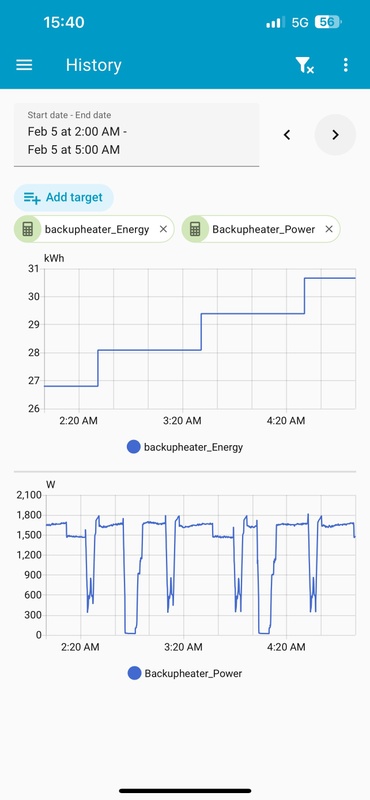

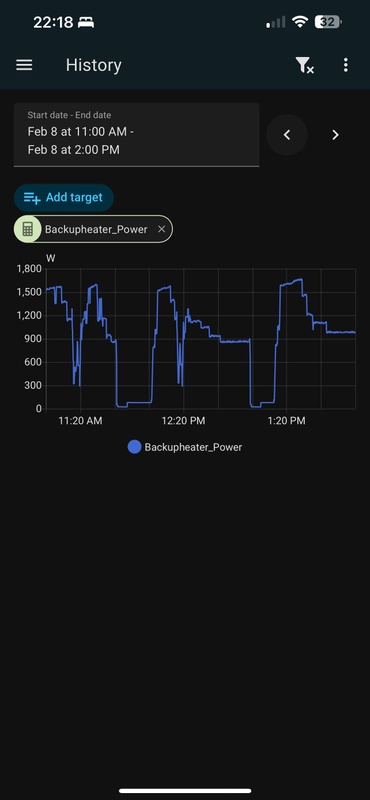

De 2e fase is primair voor het back-up verwarmings element, kan evt in hybride weg gelaten worden.
echter bij gebruik van een tapwatervat verplicht ivm de legionella.

Bacup element Tapwater (boiler vat) indien geen Itho boiler gebruikt wordt

Sluit dit element aan op een aparte aardlek automaat en voed het niet direct uit de binnen unit!
schakel bijv aan/uit via een installatie relais.
In een 3 fase installatie kan dit prima op de 3e fase via een aparte automaat.

Werkschakelaar / lastscheider

Een werkschakelaar / lastscheider is bedoeld om bij niet elektrische werkzaamheden de machine af te schakelen en dient inzicht van het apparaat (Amber) geplaatst te zijn. (machine richtlijn)
op 1m van de Amber is dus prima in zicht, binnen geplaatst dus niet!
Op een lastscheider staat altijd het onderstaande symbool:
[Afbeelding]

Aarding

Dan als laatste sluit alle aardes aan, ook die van de warmte linten. Aard ook boilers en evt buffervaten.
Gebruik NOOIT een aarde draad als nul of als schakeldraad of iets degelijks.
Dit is in NL ten strengste verboden, ook niet om coderen met tape of krimpkous!

Kan je wellicht uitleggen waarom de 2e nul nodig is bij de 3 fase variant.

Normaal gesproken, bij gelijke belasting van 3 fase heffen de stromen elkaar op waardoor er 0A door de nul gaat. Bij ongelijke belasting, wat hier het geval is, kan de nulstroom oplopen, maar niet meer dan 16A, omdat de stromen elkaar deels opheffen en de nulstroom nooit hoger wordt dan de grootste fasestroom. De nul kan dus doorgelust worden in het apparaat.

Makkelijkste vergelijk (deels simplistisch, geen rekening houdend met niet-lineaire belasting) is met de nul naar het net, daar gaat ook maar één nul vanwege de vereffening.

Het staat niet specifiek in je post maar let op dat in veel werkschakelaar je maar één draad in een terminal mag zetten, geen twee. Als ik het even snel opzoek, vermeld bijv. Abb niet expliciet dat je twee draden onder één terminal mag zetten, dan moet je uitgaan van één draad per terminal, dus even een las klem, klemmenstrook oid gebruiken. Als je wel alle 3 de fases daar wilt invoeren.

Bij een kookgroep heb je inderdaad wel altijd 2x de nul nodig, omdat daar maar 1 fase is en geen vereffening plaatsvindt.

Maar wellicht zie ik iets over het hoofd waardoor wel de 2e nul nodig is in dit geval.

offtopic:
Voor wie hier meer over wil lezen: dit heeft te maken met het principe dat de drie fases 120° uit elkaar liggen en dat de stromen in een gebalanceerd 3‑fase systeem elkaar compenseren. Wikipedia: Three-phase electric power
