Itho WPU5G water/water-warmtepomp ervaringen

[GraceGRD]

vliegnerd schreef op donderdag 11 januari 2024 @ 12:16:
[...]


Ik denk vrij zeker te weten dat de WPU zelf het aan/uit moment van CV bepaald. (Er is een teller in de instellingen van de WPU die aftelt tijdens een CV run en ook een teller die tussen runs aftelt).
Dit lijkt geen commando van spider naar WPU, maar slechts een statusmelding van de WPU. "Ik ben (niet) aan het verwarmen".

Het dagelijkse startmoment van SWW in Eco en Comfort stand staat echter nergens in de settings van de WPU. De WPU heeft *wel* een klok, maar ik neem aan dat de spider op een bepaald moment een bericht stuurt dat het dagelijkse SWW moment eraan komt.

Opzich klinkt het nog niet zo gek dat de WPU bepaald wanneer de CV aan staat en dit gebaseerd op Room setpoint (MsgID=16) en Room temperature (MsgID=24) doet. Deze 2 worden volgens de opentherm log wel geschreven.
Wat dan raar is, waarom wordt deze bit aangezet in een read-request?

[vliegnerd]

GraceGRD schreef op donderdag 11 januari 2024 @ 13:14:
[...]


Opzich klinkt het nog niet zo gek dat de WPU bepaald wanneer de CV aan staat en dit gebaseerd op Room setpoint (MsgID=16) en Room temperature (MsgID=24) doet. Deze 2 worden volgens de opentherm log wel geschreven.

Die worden volgens mij ook genegeerd. (Maar zijn wel in de statuspagina beschikbaar). CV aan/uit gaat op basis van de doorgegeven "heat demand". Volgens mij heet dit in OpenTherm "modulation level" oid.

[vliegnerd]

davasch schreef op donderdag 11 januari 2024 @ 13:12:
Bedoel je dan dat de WPU zelf het aan/uit moment van de CV bepaalt, maar daarbij dan wel gebruik maakt van de de doorgegeven warmtevraag vanuit de thermostaat?

Ja, dat precies. De warmtevraag (heat demand / modulation level) bepaalt.
Vanaf 25% gaat de CV modus aan. En op basis van de hoogte van de heat demand worden de runs langer en de pauzes korter.

[GraceGRD]

vliegnerd schreef op donderdag 11 januari 2024 @ 13:16:
[...]


Die worden volgens mij ook genegeerd. (Maar zijn wel in de statuspagina beschikbaar). CV aan/uit gaat op basis van de doorgegeven "heat demand". Volgens mij heet dit in OpenTherm "modulation level" oid.

Een snelle blik in de OT logs bevestigen dit

[Onl1ne1373]

davasch schreef op donderdag 11 januari 2024 @ 13:12:
Bedoel je dan dat de WPU zelf het aan/uit moment van de CV bepaalt, maar daarbij dan wel gebruik maakt van de de doorgegeven warmtevraag vanuit de thermostaat?

Ja, dat denk ik ook. De spider is ook een algemene OpenTherm thermostaat, het zou best kunnen dat er wat overbodig functionaliteit in zit en dat er overbodige OpenTherm berichten zijn die de WPU negeert.

De WPU gaat ook pas verwarmen als de warmtevraag 25% of hoger is. Vervolgens gaat hij dat percentage van de tijd verwarmen in periodes.

[davasch]

Ik ben ook wat aan het experimenteren met het compleet overrulen van de Spider door middel van Home Assistant.

Ik gebruik hier HASmartThermostat voor. Hieruit komt een bepaald percentage warmtevraag die ik via de wifi-module naar de WPU stuur. Dit zou ook via de OTGW moeten kunnen om zo de foutmelding op de Spider niet te hebben.

Indien Home Assistant uitvalt neemt de Spider het na verlopen van de manual control timer weer automatisch over.

Edit: Hmm... het sturen van een hoger percentage dan de thermostaat zorgt er nog niet voor dat de warmtepomp ook daadwerkelijk gaat verwarmen. Hij heeft ook niet pas nog gedraaid (is inmiddels uren geleden).



Ik stuur de warmtevraag met deze automation. Iemand een idee?

code:

alias: SmartThermostat Woonkamer - Warmtevraag naar WPU
description: ""
trigger:
  - platform: time_pattern
    minutes: /1
condition: []
action:
  - service: mqtt.publish
    data:
      topic: ithowpu/cmd
      qos: 0
      retain: false
      payload_template: >-
        { "manual_operation_index":30, "manual_operation_datatype":0,
        "manual_operation_value":{{
        states('input_number.smartthermostat_woonkamer_warmtevraag')|int }},
        "manual_operation_checked":1, "manual_operation_dryrun":false }
mode: single

Edit2: Na het sturen van een (CH released / Vrijgave verwarmingsbedrijf) vrijgave werkt het wel:

code:

{
  "manual_operation_index": 33,
  "manual_operation_datatype": 0,
  "manual_operation_value": 1,
  "manual_operation_checked": 1,
  "manual_operation_dryrun": false
}

[ Voor 60% gewijzigd door davasch op 12-01-2024 16:26 ]

[12345caravan]

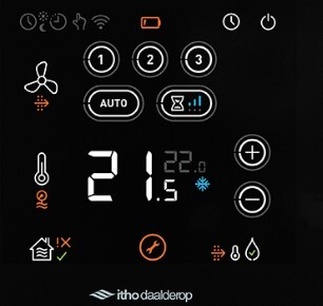

Hier wat logs van de Spider gateway die communiceert met de Spider thermostaat,
met nog wat andere communicerende apparaten ertussen.....

Spider halve graad lager en daarna halve graad hoger:

# evofw3 0.7.1
058 RQ --- 37:137256 18:079850 --:------ 31DA 001 16
071 I --- --:------ --:------ 37:214722 10E2 003 00A50D
058 RQ --- 37:137256 18:079850 --:------ 31DA 001 16
078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
072 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
078 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
078 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
069 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
069 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
067 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
069 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
065 W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071 I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201
095 I --- 37:207318 18:111253 --:------ 31E0 004 00000100
090 I --- 37:104467 18:079850 --:------ 2E10 003 000100
069 I --- --:------ --:------ 37:228053 10E2 003 00A50E
067 I 014 21:059180 --:------ 21:059180 2E10 002 0001
067 I 014 21:059180 --:------ 21:059180 2E10 002 0001
067 I 014 21:059180 --:------ 21:059180 2E10 002 0001
056 I --- 37:137256 18:079850 --:------ 31E0 004 00000100
075 I --- --:------ --:------ 20:227923 10E2 003 008BF2
070 RP --- 37:228053 20:227609 --:------ 4401 001 00
083 RQ --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000243028400000C40280800280FF80040084
068 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
070 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
080 I --- 37:137264 18:079850 --:------ 31E0 004 00000100
075 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
070 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
070 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
073 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
070 W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
072 I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
068 W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
071 I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
090 I --- 37:137262 18:106084 --:------ 31E0 004 00000100
068 I 015 21:059180 --:------ 21:059180 2E10 002 0001
067 I 015 21:059180 --:------ 21:059180 2E10 002 0001
067 I 015 21:059180 --:------ 21:059180 2E10 002 0001
067 I --- 21:059180 --:------ 21:059180 3EF0 006 020000000200
073 RQ --- 20:227923 37:228053 --:------ 4401 020 108665A02BC70000000000000000000000000004
066 RP --- 37:228053 20:227923 --:------ 4401 001 00
072 I --- --:------ --:------ 37:214722 10E2 003 00A50E

Gateway halve graad lager en daarna halve graad hoger:

075 I --- --:------ --:------ 37:214722 10E2 003 00A50F
072 W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
066 I --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000143C28400000C40280800280FF80040084
066 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
066 W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071 I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201
066 I --- 21:059180 --:------ 21:059180 3110 004 00000010
073 I --- 18:011649 --:------ 18:011649 3110 004 00000010
072 I --- 18:011649 --:------ 18:011649 3110 004 00000010
073 I --- 18:011649 --:------ 18:011649 3110 004 00000010
077 RQ --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000243028400000C40280800280FF80040084
074 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
067 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
068 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
068 I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
067 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
067 W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
070 I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
066 I --- --:------ --:------ 37:228053 10E2 003 00A510
080 I --- --:------ --:------ 20:227923 10E2 003 008BF4
058 RQ --- 37:137256 18:079850 --:------ 31DA 001 16
073 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
067 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
069 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
070 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000

Gateway omschakelen naar koelen en daarna omschakelen naar verwarmen:

068 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B50080800280FF80040000
071 I --- 21:059180 18:011649 --:------ 01FF 026 008027282AD0008000143C28400000C50280800280FF80040084
070 W --- 21:059180 18:011649 --:------ 22D0 008 0014000050030020
070 W --- 21:059180 18:011649 --:------ 22D0 008 0014000050030020
070 I --- 18:011649 21:059180 --:------ 22D0 008 0014000050030020
081 I --- 37:137264 18:079850 --:------ 31E0 004 00000100
070 I --- 21:059180 --:------ 21:059180 12C0 004 002701FF
071 I --- 21:059180 --:------ 21:059180 3110 004 00000020
071 I --- 18:011649 --:------ 18:011649 3110 004 00000020
070 I --- 18:011649 --:------ 18:011649 3110 004 00000020
072 I --- 18:011649 --:------ 18:011649 3110 004 00000020
081 I --- 37:137262 18:106084 --:------ 31E0 004 00000100
071 RQ --- 21:059180 18:011649 --:------ 01FF 026 008027282AD0008000243028400000C50280800280FF80040084
068 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B50080800280FF80040000
072 RQ --- 21:059180 18:011649 --:------ 01FF 026 008027282AD0008000243028400000C50280800280FF80040084
069 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B50080800280FF80040000
073 W --- 21:059180 18:011649 --:------ 22D0 008 0014000050030020
068 I --- 18:011649 21:059180 --:------ 22D0 008 0014000050030020
068 I --- --:------ --:------ 37:228053 10E2 003 00A511
079 I --- --:------ --:------ 20:227923 10E2 003 008BF5
079 RQ --- 20:227923 20:227152 --:------ 4401 020 108665A02CF30000000000000000000000000004
078 W --- 20:227923 20:227152 --:------ 4401 020 108665A02CF300738B0C643E048665A02CF30004
069 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B10080800280FF80040000
067 I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C10280800280FF80040084
068 W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
066 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
070 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066 I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
067 W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072 I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
066 I --- 21:059180 --:------ 21:059180 12C0 004 002801FF
066 I --- 21:059180 --:------ 21:059180 3110 004 00000810
070 I --- 18:011649 --:------ 18:011649 3110 004 00000810
071 I --- 18:011649 --:------ 18:011649 3110 004 00000810
068 I --- 18:011649 --:------ 18:011649 3110 004 00000810
090 I --- 37:104467 --:------ 37:104467 1298 003 0002F5
080 I --- 37:137264 --:------ 37:137264 1298 003 000230
067 I --- 21:059180 --:------ 21:059180 30C9 003 0007C7

Misschien kan iemand de juiste info hieruit halen om de Spider aan te sturen.

[vliegnerd]

Ik zal binnenkort wat uitgebreider mijn bevindingen over de Spider gateway opschrijven, maar ik denk nu dat je een (nep) gateway eerst moet pairen met het “huisje” op de spider.

Pas dan worden (neem ik aan) de W 22C9 berichten waarin het setpoint wordt aangepast of de W 22D0 berichten waarin de modus (koelen/verwarmen) wordt gezet geaccepteerd door de spider.

Ik krijg het bij mij zonder pairen nog niet werkend. En ik twijfel of ik nu midden in het stookseizoen durf te experimenteren met mijn systeem. Extreem lage WAF als het misgaat.

De spider en gateway wisselen telkens onbekende 01FF berichten uit. Geen idee hoe die werken en ook geen idee wat er gebeurt als je een nep gateway aan de spider koppelt die niet reageert op 01FF (foutmelding? Is er nu een foutmelding op
Spider als de gateway uit is?)

[12345caravan]

vliegnerd schreef op vrijdag 12 januari 2024 @ 19:36:
(foutmelding? Is er nu een foutmelding op
Spider als de gateway uit is?)

Nee die is er niet, geen foutmelding.

Volgens mij heb ik nog een reserve Spider thermostaat liggen, kunnen we daar iets mee als test setup?

[vliegnerd]

12345caravan schreef op vrijdag 12 januari 2024 @ 19:47:
[...]


Nee die is er niet, geen foutmelding.

Volgens mij heb ik nog een reserve Spider thermostaat liggen, kunnen we daar iets mee als test setup?

Jazeker, dan kunnen we het pairen testen zonder dat er iets stuk gaat. Helaas kan die nanocul die ik je heb uutgeleend niet zenden, maar ik ga wat bedenken.

[12345caravan]

De Spider gateway die ik heb is met de losse Honeywell usb module, misschien handig om te weten.

[vliegnerd]

12345caravan schreef op vrijdag 12 januari 2024 @ 20:07:
De Spider gateway die ik heb is met de losse Honeywell usb module, misschien handig om te weten.

Die USB module kan zenden! Het ID is vast, dus je kunt niet een willekeurig nieuw ID verzinnen en testen, maar het zou moeten werken. Nu alleen nog verzinnen hoe.

Je kunt deze USB module i.i.g. gaan gebruiken icm bijvoorbeeld home assistant zodra de Spider gateway niet meer werkt.

[nl0pvm]

Ik wil jullie (@vliegnerd en @12345caravan) allereerst bedanken voor de effort die jullie er nu al insteken voor ons allemaal. En ik kan niet wachtend. Daarnaast wil ik jullie aanmoedigen om zo (lang het nog kan) zo veel als mogelijk logs/sniffs te maken.

Denk ook aan het raw (zonder filters) loggen van deze scenario's (het filteren doen we later wel):

1. Koude start van de hoofdthermostaat
2. Koude start van een secundaire (slaapkamer) thermostaat (spider)
3. Temperatuur hoofdthermostaat verhogen via de gateway
4. Temperatuur hoofdthermostaat verlagen via de gateway
5. Temperatuur hoofdthermostaat verhogen via de hoofdthermostaat
6. Temperatuur hoofdthermostaat verlagen via de hoofdthermostaat
7. Temperatuur secundaire thermostaat verhogen via de gateway
8. Temperatuur secundaire thermostaat verlagen via de gateway
9. Temperatuur secundaire thermostaat verhogen via de secundaire thermostaat
10. Temperatuur secundaire thermostaat verlagen via de secundaire thermostaat

Let op dat voor het sniffen je de evofw module ongeveer in het midden tussen de hoofdthermostaat en de gateway of het midden tussen de secundaire thermostaat plaatst. Ik raak in mijn huis gemiddeld bijvoorbeeld vrij veel berichten kwijt van de secundaire thermostaat op zolder.

[ Voor 1% gewijzigd door nl0pvm op 14-01-2024 11:23 . Reden: copy paste booboo, het moest via de secundaire thermostaat zijn in de laatste twee voorbeelden :) ]

[vliegnerd]

Kun je de secundaire thermostaat instellen via de hoofd thermostaat??

[12345caravan]

1. Koude start van de hoofdthermostaat
2. Koude start van een secundaire (slaapkamer) thermostaat (spider)
3. Temperatuur hoofdthermostaat verhogen via de gateway
4. Temperatuur hoofdthermostaat verlagen via de gateway
5. Temperatuur hoofdthermostaat verhogen via de hoofdthermostaat
6. Temperatuur hoofdthermostaat verlagen via de hoofdthermostaat
7. Temperatuur secundaire thermostaat verhogen via de gateway
8. Temperatuur secundaire thermostaat verlagen via de gateway
9. Temperatuur secundaire thermostaat verhogen via de hoofdthermostaat
10. Temperatuur secundaire thermostaat verlagen via de hoofdthermostaat

Ik heb maar 1 Spider aan de WPU dus voor de secundaire kan ik nu niets doen.
Heb wel de reserve spider gevonden, dus wellicht kunnen we daar later nog iets mee.

Voor nu nummer 1 koude start Spider:

code:

075  I --- --:------ --:------ 37:228053 10E2 003 00AA89
064  I --- 21:059180 --:------ 21:059180 042F 009 000001001F00207D10
068  I --- 21:059180 63:262142 --:------ 10E0 038 00000100222B0001FEFFFFFFFFFF0A0707E34343552D31325432300000000000000000000000
063  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
074  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  I --- 21:059180 --:------ 21:059180 1060 003 00FF01
068  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
075  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
074  I --- 21:059180 --:------ 21:059180 22C9 006 0007D0083401
073  I --- 21:059180 --:------ 21:059180 12C0 004 002901FF
073 RQ --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000243028400000840280800280FF80040040
077 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
076  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
068  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000840280800280FF80040040
 --:------ 22D0 008 0004000050030020
074  I --- 21:059180 --:------ 21:059180 3110 004 00000010
074  I --- 21:059180 --:------ 21:059180 1060 003 00FF01
072  I --- 21:059180 --:------ 21:059180 3120 007 0070B0000000FF
077  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
073  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
072  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000840280800280FF80040040
071  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
073  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000810280800280FF80040040
071  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B10080800280FF80040000
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B10080800280FF80040000
075  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000C10280800280FF80040084
071  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
075  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
073  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
076  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000C40280800280FF80040084
077  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
073  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
093  I --- 18:079850 --:------ 18:079850 1F09 003 000712
073  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
073  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000C40280800280FF80040084
073  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
075 RQ --- 20:227923 37:227262 --:------ 4401 020 10C0B98563BF0000000000000000000000000002
093  I --- 18:079850 --:------ 18:079850 31DA 029 17544001DEEFEF09CB020D0721020D28080018C8FF0000EFEF7FFF7FFF
070  I --- 37:137256 --:------ 37:137256 1298 003 00038E
094  I --- 37:207318 18:111253 --:------ 31E0 004 00000100
068 RQ --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000243028400000C40280800280FF80040084
079 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
070  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
078  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  I --- 21:059180 --:------ 21:059180 3EF0 006 020000000200
092  I --- 37:137262 18:106084 --:------ 31E0 004 00000100
071  I --- --:------ --:------ 37:214722 10E2 003 00AA89

[ Voor 72% gewijzigd door 12345caravan op 18-01-2024 19:03 ]

[nl0pvm]

vliegnerd schreef op zaterdag 13 januari 2024 @ 14:31:
Kun je de secundaire thermostaat instellen via de hoofd thermostaat??

Crap, copy paste foutje; zal mijn originele post aanpassen

[Onl1ne1373]

vliegnerd schreef op vrijdag 12 januari 2024 @ 19:50:
[...]
Jazeker, dan kunnen we het pairen testen zonder dat er iets stuk gaat. Helaas kan die nanocul die ik je heb uutgeleend niet zenden, maar ik ga wat bedenken.

Waarom kan hij niet zenden? Ik heb deze en die kan wel zenden: https://www.ebay.nl/itm/372228009485

Het pairen van de Gateway is denk ik een van de belangrijkste dingen om te hebben.
Ik ga denk ik een losse spider kopen, die heb ik toch nog nodig, dan kan ik ook misschien los testen.
Ik weet alleen niet in hoeverre dit los staat van de communicatie van de Autotemp.

[ Voor 16% gewijzigd door Onl1ne1373 op 15-01-2024 10:42 ]

[vliegnerd]

Onl1ne1373 schreef op maandag 15 januari 2024 @ 10:40:
[...]


Waarom kan hij niet zenden? Ik heb deze en die kan wel zenden: https://www.ebay.nl/itm/372228009485

Hij is hardwarematig stuk (denk ik). Na heel veel gepruts heb ik de bekende SSM-D2 gekocht en die werkte gewoon out-of-the-box.

Het pairen van de Gateway is denk ik een van de belangrijkste dingen om te hebben.
Ik ga denk ik een losse spider kopen, die heb ik toch nog nodig, dan kan ik ook misschien los testen.
Ik weet alleen niet in hoeverre dit los staat van de communicatie van de Autotemp.

Ik denk dat we het pairen eigenlijk nu al kunnen, want het is altijd hetzelfde "riedeltje" commando's. Je moet pairen met het "huisje" symbool. De autotemp is gepaired met de thermometer.

Maar we proberen het zsm af te luisteren.

[GraceGRD]

Even een update,

Ik heb DHW handmatig kunnen triggeren met Home Assistant
Mijn setup is Spider -> OTGW -> WPU5G

[Configure OTGW]
otmonitor -> configure -> Operating mode -> Gateway

[Home Assistant]
Call service -> Set Hot water override -> woonkamer -> 1
Call service -> Set hot water set point -> woonkamer -> 50

Nu nog even kijken of ik DHW vanuit de spider kan blokkeren en of dit stabiel gaat werken.

[Onl1ne1373]

Bij Itho gaan ze de Spider Gateway bij bestaande klanten vervangen door een Plugwise Adam:
https://www.ithodaalderop.nl/additionelespiderproducten

Volgens mij kan dit alleen als je maar 1 Spider thermostaat als master hebt. Room thermostaten van Plugwise werken via Zigbee met Adam. Verrassend is dat op deze pagina ook staat dat Adam geen setpoint via OpenTherm kan geven aan de Spider. Dit komt overeen met de test met de OTGW in dit Topic.

Dat ze Plugwise als oplossing gaan aanbieden wil dus ook zeggen dat ze niet op korte termijn met een degelijke oplossing komen. Ik vind dit wel echt heel bijzonder voor zo’n bedrijf. Als helemaal omdat het protocol overlap heeft met Honeywell EvoHome.

Misschien moeten we trouwens een apart WPU5G/Spider/Autotemp Topic maken voor ontwikkeling. Alle Hex logs enzo zouden mensen kunnen afschrikken om in dit forum te posten.

[ Voor 17% gewijzigd door Onl1ne1373 op 15-01-2024 17:52 ]

[nl0pvm]

Onl1ne1373 schreef op maandag 15 januari 2024 @ 17:48:
Misschien moeten we trouwens een apart WPU5G/Spider/Autotemp Topic maken voor ontwikkeling. Alle Hex logs enzo zouden mensen kunnen afschrikken om in dit forum te posten.

Dit forum is destijds juist voor dit soort zaken opgezet :-) zo zijn we ook gekomen tot waar we nu zijn.

[Onl1ne1373]

nl0pvm schreef op maandag 15 januari 2024 @ 18:00:
[...]
Dit forum is destijds juist voor dit soort zaken opgezet :-) zo zijn we ook gekomen tot waar we nu zijn.

Dat is waar ja. Laten we meer Hex logs posten!

Voor de liefhebbers: https://github.com/zxdavb/ramses_rf
Dit is de repository voor de usb sticks waar we het over hadden. Naast de usb stick met evofw3 heb ik ook de originele Honeywell HIG80. Nadeel van de HIG80 is dat hij geen adressen kan spoofen om te testen en hij is duur.

Tevens is dit ook de repository voor de Home Assistant HACS integratie. Ik gebruik die om mijn CO2 en Vocht sensors uit te lezen in HA.

[ Voor 43% gewijzigd door Onl1ne1373 op 15-01-2024 18:54 ]

[12345caravan]

Onl1ne1373 schreef op maandag 15 januari 2024 @ 17:48:
Bij Itho gaan ze de Spider Gateway bij bestaande klanten vervangen door een Plugwise Adam:
https://www.ithodaalderop.nl/additionelespiderproducten

Volgens mij kan dit alleen als je maar 1 Spider thermostaat als master hebt. Room thermostaten van Plugwise werken via Zigbee met Adam. Verrassend is dat op deze pagina ook staat dat Adam geen setpoint via OpenTherm kan geven aan de Spider. Dit komt overeen met de test met de OTGW in dit Topic.

Dit hebben ze mij ook aangeboden, echter je kan dan nog steeds niet schakelen tussen koelen en verwarmen.
Om tot dat antwoord te komen hadden ze wel even nodig want ze wisten het eigenlijk ook niet.........
Dan maar de financiële vergoeding!

[12345caravan]

Onl1ne1373 schreef op maandag 15 januari 2024 @ 18:43:
[...]

Dat is waar ja. Laten we meer Hex logs posten!

Bij deze dan:
Omschakelen naar koelen via de gateway:

code:

# evofw3 0.7.1
092  I --- 18:079850 --:------ 18:079850 31DA 029 17C8400307EFEF09CB011206FD011228080018C8FF0000EFEF7FFF7FFF
076  I --- 37:137264 18:079850 --:------ 31E0 004 00000100
094  I --- 18:079850 --:------ 18:079850 1F09 003 000712
067  I --- --:------ --:------ 37:214722 10E2 003 00B064
076  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B50080800280FF80040000
065  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C50280800280FF80040084
064  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
077  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
077  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
065  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
065  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
064  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
077  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
063  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
077  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  I --- --:------ --:------ 20:227923 10E2 003 00974C
074 RQ --- 20:227923 37:214722 --:------ 4401 020 10EF65A57C530000000000000000000000000005
073 RP --- 37:214722 20:227923 --:------ 4401 001 00
092 RQ --- 37:137268 18:106084 --:------ 31DA 001 16

[ Voor 57% gewijzigd door 12345caravan op 15-01-2024 20:10 ]

[12345caravan]

Naar verwarmen via de gateway:

code:

075  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B10080800280FF80040000
076  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B10080800280FF80040000
069  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C10280800280FF80040084
069  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
075  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
077  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
075  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
074  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
067  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
075  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
092  I --- --:------ --:------ 37:228053 10E2 003 00B066
073  I --- --:------ --:------ 20:227923 10E2 003 00974D
075  I --- 18:011649 --:------ 18:011649 3110 004 00000010
075  I --- 18:011649 --:------ 18:011649 3110 004 00000010
074  I --- 18:011649 --:------ 18:011649 3110 004 00000010
075  I --- 21:059180 --:------ 21:059180 3110 004 00000010
070  I --- 21:059180 --:------ 21:059180 30C9 003 0007D9
070 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
078 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
080  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
068  I --- --:------ --:------ 37:214722 10E2 003 00B066

[ Voor 60% gewijzigd door 12345caravan op 15-01-2024 20:09 ]

[Onl1ne1373]

Zover ik weet:

Adressen:
18: = WTW
37: = CO2 of Humidity sensor
02: = Autotemp
21: = Spider

Dan zou 20: je gateway kunnen zijn?

[vliegnerd]

12345caravan schreef op maandag 15 januari 2024 @ 19:56:
[...]

Bij deze dan:
Omschakelen naar koelen via de gateway:

21:059180 is de spider
18:011649 is de gateway (de HGI80 van de gateway)
Berichten van/naar andere devices (WTW, co2 meters) kunnen we negeren.

Eigenlijk zijn alle berichten "begrepen" behalve de 01FF berichten tussen gateway en spider. Maar of die echt "actie gericht" zijn betwijfel ik, omdat Honeywell evohome/ramses daar aparte berichten voor heeft en alle andere itho producten die berichten ook gebruiken. (ook tussen de spider en autotemp)

Als dat klopt dan zouden de 22D0 berichten het omschakelen tussen verwarmen/koelen regelen.
Maar in deze logs zijn de 22D0 allemaal gelijk (of ik kijk scheef) en ze hebben allemaal de inhoud "Heating".

In je vorige log stond wel 1x een 22D0 met koelen erin:

De bovenste

code:

2022-07-28T14:23:22.332264 068  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
2022-07-28T14:23:22.332264 066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020

(nep tijdcodes door mij toegevoegd, zodat ze door ramses RF gelezen kunnen worden)

Het gaat om het tweede "byte"

code:

22D0 008 00-01-0000enz

Die 01 is ook wel eens 14 of 04. Daar zit de "modus/status" in. En W wil zeggen "write: stel in/verander". Het antwoord is hier telkens het "I" bericht. (RQ/RP combinaties zijn alle om informatie op te vragen en te geven, state veranderingen gaan met W/I)

Het zou ook kunnen dat het in de 01FF berichten zit. Maar daar kan ik voorlopig nog helemaal geen wijs uit worden.

[ Voor 13% gewijzigd door vliegnerd op 15-01-2024 21:01 ]

[Onl1ne1373]

De HGI80 zal dan ook wel in mijn WTW zitten.
Als ik het goed begrijp worden alle spiders apart verbonden met de gateway via het huisje.
Ik heb ondertussen op marktplaats een extra spider gekocht voor 40 euro.

@vliegnerd Heb je ergens documentatie over de berichten om te pairen via het huisje?

[vliegnerd]

Onl1ne1373 schreef op maandag 15 januari 2024 @ 21:26:
De HGI80 zal dan ook wel in mijn WTW zitten.
Als ik het goed begrijp worden alle spiders apart verbonden met de gateway via het huisje.
Ik heb ondertussen op marktplaats een extra spider gekocht voor 40 euro.

@vliegnerd Heb je ergens documentatie over de berichten om te pairen via het huisje?

Ik zag die spiders ook al op marktplaats ;-) Bijna eentje gekocht om met een OpenTherm Gateway te gaan spelen. Maar ik heb te veel onafgemaakte projecten...

Pairen, kun je o.a. vinden in de tests van ramses_rf: https://github.com/zxdavb...f/test_binding_fsm.py#L97
Of in de ramses_cc wiki: https://github.com/zxdavb/ramses_cc/wiki/5.1-Faking-Sensors

[Onl1ne1373]

De documentatie is een beetje achterhaald, maar denk dat ik het gevonden heb.
Home Assistant lijkt de makkelijkste weg.

Binding lijkt me op deze manier:

code:

service: ramses_cc.fake_device
data:
  device_id: "18:123000"
  start_binding: true

De device id van mijn HIG80 moet ik even achterhalen, of over gaan stappen op een evofw3.
Ik had eigenlijk verwacht dat je een soort device type (gateway) op zou moeten geven.

[ Voor 10% gewijzigd door Onl1ne1373 op 16-01-2024 10:06 ]

[GraceGRD]

GraceGRD schreef op maandag 15 januari 2024 @ 15:01:
Even een update,

Ik heb DHW handmatig kunnen triggeren met Home Assistant
Mijn setup is Spider -> OTGW -> WPU5G

[Configure OTGW]
otmonitor -> configure -> Operating mode -> Gateway

[Home Assistant]
Call service -> Set Hot water override -> woonkamer -> 1
Call service -> Set hot water set point -> woonkamer -> 50

Nu nog even kijken of ik DHW vanuit de spider kan blokkeren en of dit stabiel gaat werken.

Even een update met extra bevindingen.

Set Hot water override = A is controlled by thermostat
Set Hot water override = 0 is Economy mode
Set Hot water override = 1 is Comfort mode
Mode 0 en 1 zie ik terug in de Itho WIFI module, dus het instellen van de mode via de OTGW gaat goed.

Spider staat nu in ECO mode, hot water override 0 en hot water setpoint 59 graden. Boiler wordt niet getriggered, het lijkt alsof de spider iets extra's doet om de boiler te triggeren.

Wanneer ik nu hot water override op 1 zet voor ~1 minuut dan gaat de WPU boiler aan voor ~1 minuut. Interessant...

Lijkt er nu dus op dat je het kan triggeren door van mode te switchen echo -> comfort. Wat raar is dat de thermostaat nog steeds in control lijkt. Wellicht heeft dit iets te maken met tariff, maar kan hier geen bewijs voor vinden in de OTGW logs.

[ Voor 9% gewijzigd door GraceGRD op 18-01-2024 10:55 ]

[vliegnerd]

GraceGRD schreef op donderdag 18 januari 2024 @ 10:46:
[...]

Lijkt er nu dus op dat je het kan triggeren door van mode te switchen echo -> comfort. Wat raar is dat de thermostaat nog steeds in control lijkt. Wellicht heeft dit iets te maken met tariff, maar kan hier geen bewijs voor vinden in de OTGW logs.

Allereerst tof dat je dit uitzoekt en hier plaatst!
Ik denk dat ik, als ik over moet naar dynamisch tarief, bijvoorbeeld als salderen stopt, een OTGW zou willen plaatsen om de boiler meer te sturen. Dat is voor mij namelijk de grootste energiegebruiker in huis.

Ik weet vrij zeker dat de thermostaat bepaald wanneer de boiler moet gaan verwarmen. Zowel in Eco als in Comfort mode is er één tijdstip waarop de boiler dagelijks verwarmd wordt. Ik denk dat de thermostaat dit triggert.

Kun je op dat moment de communicatie afvangen?
Als daar niks te zien is dan zou het kunnen dat de thermostaat het tijdstip doorzendt: Dan de tijd veranderen op de spider en dan kijken of er communicatie richting WPU gaat.

Ik denk dat de WPU een interne klok heeft, of een kloksignaal van de thermostaat krijgt, want je kunt buitentemperaturen instellen die tot een bepaalde tijdcode geldig zijn.
Omdat je op de WPU geen tijd kan instellen, moet er echt iets met tijd van spider naar WPU gaan.

[12345caravan]

vliegnerd schreef op maandag 15 januari 2024 @ 20:15:
[...]
In je vorige log stond wel 1x een 22D0 met koelen erin:

De bovenste

code:

2022-07-28T14:23:22.332264 068  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
2022-07-28T14:23:22.332264 066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020

Net weer even een omschakeling gemaakt,
en alleen de 22D0 berichten eruit gehaald:

code:

Naar koelen:
070  W --- 21:059180 18:011649 --:------ 22D0 008 0014000050030020
080  I --- 18:011649 21:059180 --:------ 22D0 008 0014000050030020
naar verwarmen:
079  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
070  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
079  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020

Ook heb ik geprobeerd de HGI80 aan de laptop te hangen, helaas geen drivers voor windows 11 te vinden....

[12345caravan]

Reserve Spider gekoppeld aan de HGI80:

code:

# evofw3 0.7.1
092  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00B0071900B028000003C8FF0000EFEF7FFF7FFF
093  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00B0071900B028000003C8FF0000EFEF7FFF7FFF
059  I --- 21:047717 --:------ 21:047717 042F 009 000000001500155D10
059  I --- 21:047717 63:262142 --:------ 10E0 038 0000010022150001FEFFFFFFFFFF1A0507E04343552D31325432300000000000000000000000
059  I --- 21:047717 --:------ 21:047717 1060 003 00FF01
091  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00B2071E00B228000003C8FF0000EFEF7FFF7FFF
092  I --- 18:079850 --:------ 18:079850 31DA 029 17C8400316EFEF09CB00AB071C00AB28080018C8FF0000EFEF7FFF7FFF
058  I --- 37:137256 18:079850 --:------ 31E0 004 00000100
065  I --- 21:047717 --:------ 21:047717 30C9 003 0007D9
064  I --- 21:047717 --:------ 21:047717 22C9 006 00076C083401
065  I --- 21:047717 --:------ 21:047717 12C0 004 002801FF
065  I --- 21:047717 --:------ 21:047717 3110 004 00000010
066  I --- 21:047717 --:------ 21:047717 3120 007 0070B0000000FF
068  I --- 21:047717 --:------ 21:047717 1060 003 00FF01
090  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00AB071E00AB28000003C6FF0000EFEF7FFF7FFF
090  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00A9072100A928000003C8FF0000EFEF7FFF7FFF
059  I 001 21:047717 --:------ 21:047717 2E10 002 0001
058  I 001 21:047717 --:------ 21:047717 2E10 002 0001
059  I 001 21:047717 --:------ 21:047717 2E10 002 0001
060  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
069  W --- 18:011649 21:047717 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
061  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
059  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
071  W --- 18:011649 21:047717 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
058  I --- 21:047717 18:011649 --:------ 1FC9 001 00
068 RQ --- 18:011649 21:047717 --:------ 10E0 001 00
059 RP --- 21:047717 18:011649 --:------ 10E0 038 0000010022150001FEFFFFFFFFFF1A0507E04343552D31325432300000000000000000000000
047  I --- 21:047717 63:262142 --:------ 10E0 038 0000010022150001FEFFFFFFFFFF1A0507E04343552D31325432300000000000000000000000
046  I --- 21:047717 --:------ 21:047717 1060 003 00FF01
093  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00A2072500A228000003C8FF0000EFEF7FFF7FFF
093  I --- 18:079850 --:------ 18:079850 31DA 029 15C8400319EFEF09CB00A2072500A228000003C8FF0000EFEF7FFF7FFF
093  I --- 34:001361 --:------ 34:001361 30C9 003 0007BF
094  I --- 34:001361 --:------ 34:001361 2309 003 0007D0

[Onl1ne1373]

12345caravan schreef op donderdag 18 januari 2024 @ 19:53:
Reserve Spider gekoppeld aan de HGI80

Wow! Ik was er net mee bezig, maar het wil me niet lukken.
Ik heb m'n nieuwe thermostaat binnen en heb het eerst geprobeerd zonder hem aan mijn verdeler te koppelen.
Toen dat niet lukte heb ik hem eerst in de verdeler in geleerd. Was al erg blij dat dat lukte.
Toen nog een keer geprobeerd en nog niet.

Ik doe dit vanuit Home Assistant met een service call.
Maar kon de calls ook niet terugvinden in de package log.

Hoe heb jij het gedaan? Of is die HIG80 de gateway?

[12345caravan]

Onl1ne1373 schreef op donderdag 18 januari 2024 @ 20:23:
[...]

Hoe heb jij het gedaan? Of is die HIG80 de gateway?

Dat is inderdaad de usb module van de gateway.
Misschien heeft iemand iets aan het log.
Ik had gehoopt de module aan de pc te hangen en commands proberen te verzenden naar de spider maar dat lukt niet.
Misschien als ik hem aan mijn raspi HA hang dat hij wel herkend wordt.
Dat moet ik nog proberen.
Hoe verzend jij vanuit HA de commands?

[Onl1ne1373]

12345caravan schreef op donderdag 18 januari 2024 @ 22:55:
[...]

Dat is inderdaad de usb module van de gateway.
Misschien heeft iemand iets aan het log.
Ik had gehoopt de module aan de pc te hangen en commands proberen te verzenden naar de spider maar dat lukt niet.
Misschien als ik hem aan mijn raspi HA hang dat hij wel herkend wordt.
Dat moet ik nog proberen.
Hoe verzend jij vanuit HA de commands?

Dat is zeker een interessante log, dank!
Ik heb hem al zitten vergelijken met de links die @vliegnerd gaf.

In Home Assistent heb je services van de ramses hacs integratie. In ontwikkeltools kan je services aanroepen. Zoek op ramses. Dan moet je wel even naar yaml mode gaan om de mogelijke params te zien. Op m’n Macbook werkt HIG80 wel qua driver, op HAOS ook. Op m’n macbook weer problemen met python.

Ik heb een evofw3 op basis van FTDI serial usb, dat werkt overal. Heb op mn nas een lxc Debian aangemaakt en daar alle python3 modules geïnstalleerd via apt.
Dat is mijn enige werkende situatie op het moment. Ik heb alleen windows via een vm. Ik zal eens kijken of ik daar de hig80 aan de praat krijg.

Alternatief kan je denk ik wel het adres van je hig80 spoofen via de evofw3 en zo commando’s sturen waar je spider naar luistert.

[vliegnerd]

12345caravan schreef op donderdag 18 januari 2024 @ 19:49:
[...]

Ook heb ik geprobeerd de HGI80 aan de laptop te hangen, helaas geen drivers voor windows 11 te vinden....

O balen! Ik zal het zelf ook nog even proberen, dit weekend, maar dat zal niet veel opschieten.

Bedankt voor de logs. Ik ga er naar kijken!

[vliegnerd]

@Onl1ne1373 @12345caravan
Voor de puzzelaars het gaat om dit stuk:

code:

060  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
069  W --- 18:011649 21:047717 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
061  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
059  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
071  W --- 18:011649 21:047717 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
058  I --- 21:047717 18:011649 --:------ 1FC9 001 00
068 RQ --- 18:011649 21:047717 --:------ 10E0 001 00
059 RP --- 21:047717 18:011649 --:------ 10E0 038 0000010022150001FEFFFFFFFFFF1A0507E04343552D31325432300000000000000000000000
047  I --- 21:047717 63:262142 --:------ 10E0 038 0000010022150001FEFFFFFFFFFF1A0507E04343552D31325432300000000000000000000000

18:011649 is de HGI80 gateway (die vastzit aan de spider gateway, dus de spider gateway)
21:047717 is blijkbaar de reserve spider.

1FC9 berichten zijn "binden/pairen"
10E0 berichten "device info"

In die 1FC9 berichten staat de ID (21:047717 in hex, omrekenen via: https://github.com/zxdavb...wiki/Decoding-Data-Fields

21:047717 => 0x54BA65
18:011649 => 0x482D81

De eerste 1FC9 broadcast kun je dus zo lezen (dit wordt verzonden door de spider zodra deze in pair modus gaat, met het knipperde stipje op het scherm):

code:

060  I --- 21:047717 --:------ 21:047717 1FC9 036 00-22C9-54BA65-00-3110-54BA65-00-22F1-54BA65-02-3EF0-54BA65-01-10E0-54BA65-00-1FC9-54BA65

De spider (047717) zegt "Ik kan pairen en dan kan ik de volgende berichten ontvangen:
22C9 (setpoint),
3110 (unknown),
22F1 (ventilatie stand),
3EF0 (communicatie met vloerverdeler - autotemp),
10E0 (device info) en
1FC9 (pairen)"
Daarna wordt altijd het "ID" gegeven waarmee je kunt pairen. Dat is dus gewoon het eigen ID maar dan in hex.

Dus bovenstaand bericht is volgens mij de uitnodiging om een verbinding te maken.

Ik zou hierop echter een RP bericht (ipv I of W) verwachten. Die zie ik niet. Misschien dat die weer gemist is door de nanocul... EDIT: Ik zie wel een W met 0482D81 erin. Dat is de ID van de HGI80 in hex.

code:

069  W --- 18:011649 21:047717 --:------ 1FC9 018 00-01FF-482D81-00-3EF0-482D81-00-3110-482D81

Dit zal wel de reply zijn van de spider aan de gateway (misschien dat ik de volgorde niet snap, of dat die door elkaar is, als er tussenliggende berichten missen)
Dit is de reply van de gateway aan de spider.

Hier wordt verbinding gemaakt voor:
01FF, dat zijn de spider gateway berichten. Nog onbekend in ramses_rf maar waarschijnlijk niet nodig.
3EF0 (communicatie met vloerverdeler - autotemp),
3110 (unknown)
Geen verbinding voor 22C9, dat is het commando dat we willen, setpoint instellen. Maar wellicht werkt dat ook gewoon als op deze manier gepaired is.

Ik ga nog verder puzzelen.

[ Voor 15% gewijzigd door vliegnerd op 20-01-2024 12:17 ]

[vliegnerd]

Onl1ne1373 schreef op donderdag 18 januari 2024 @ 20:23:
[...]


Wow! Ik was er net mee bezig, maar het wil me niet lukken.
Ik heb m'n nieuwe thermostaat binnen en heb het eerst geprobeerd zonder hem aan mijn verdeler te koppelen.
Toen dat niet lukte heb ik hem eerst in de verdeler in geleerd. Was al erg blij dat dat lukte.
Toen nog een keer geprobeerd en nog niet.

Ik doe dit vanuit Home Assistant met een service call.
Maar kon de calls ook niet terugvinden in de package log.

Dus het inleren van de Spider niet gelogd? Ik ben erg geïnteresseerd in die logs. Om e.e.a. te vergelijken met de logs an het inleren/pairen van de spider gateway.

[davasch]

Ik heb een tijd geleden bij Itho geinformeerd of het Plugwise systeem wellicht goed te gebruiken zou zijn icm. met een WPU, dit kreeg ik als reactie:

Met de Spider Connect gateway kun je een klokprogramma voor de thermostaat maken en op afstand (met app of website) de temperatuur wijzigen. Maar bij een WPU wordt geadviseerd om de ruimte op een constante temperatuur te houden dus het gebruik van een klokprogramma wordt zeer sterk afgeraden. Voor een CV-ketel is een klokprogramma prima, maar voor een WPU (en warmtepompen in het algemeen) niet.

Daarnaast is het belangrijk om te benadrukken dat een Plugwise systeem niet compatibel is met een WPU-warmtepomp. Voor een WPU-warmtepomp is namelijk een specifieke Itho Daalderop thermostaat vereist, omdat deze speciale OEM Opentherm IDs gebruikt die noodzakelijk zijn voor de juiste werking.

Opentherm is een communicatieprotocol dat wordt toegepast in verwarmingssystemen waardoor de communicatie tussen thermostaten, ketels en andere verwarmingsapparaten mogelijk is. OEM Opentherm IDs zijn specifieke berichten die fabrikanten gebruiken binnen het Openthermprotocol voor hun eigen verwarmingsapparaten. Deze OEM Opentherm IDs verschillen per fabrikant en kunnen informatie bevatten zoals ondersteunde functies, specifieke instellingen, sensorwaarden en andere parameters die cruciaal zijn voor de werking van het verwarmingssysteem.

Itho Daalderop is volop bezig een nieuw systeem te ontwikkelen als alternatief op het huidige Spider systeem. Echter hebben wij meer tijd nodig dan eerder werd gedacht en haalt de tijd ons in.

Vandaar dat de keuze is gemaakt om de huidige Spider Connect gebruikers te voorzien van een compensatie.

Indien u de slimme apparatuur niet per direct nodig heeft stel ik voor dat u wacht totdat Itho Daalderop het nieuwe systeem heeft ontwikkeld.

Het nieuwe Spider Connect systeem zal namelijk wel feilloos kunnen communiceren met andere Itho Daalderop producten.

Als u graag updates wilt ontvangen over dit product kan ik u op een lijst van geïnteresseerden zetten. Als er dan meer bekend is zal u hier z.s.m. van op de hoogte worden gebracht.

Ik hoop u zo voldoende te hebben geïnformeerd.


Met vriendelijke groet,

[Onl1ne1373]

vliegnerd schreef op vrijdag 19 januari 2024 @ 13:10:
[...]
Dus het inleren van de Spider niet gelogd? Ik ben erg geïnteresseerd in die logs. Om e.e.a. te vergelijken met de logs an het inleren/pairen van de spider gateway.

Ik heb een grep gedaan op de ids van de spider en de gefakete, beide staan niet in de package.log die de ramses integratie zelf in de config directory zet. Ik denk dus dat de service in home assistant niet goed werkt en hij helemaal niets heeft verstuurd.

Het binden zal wel lastig worden met "python3 client.py execute".

Correctie: Spider vraagt wel en ik heb de berichten van het inleren van de verdeler.

Dit zijn de 1FC9 berichten:

code:

2024-01-18T19:16:39.739401 078  I --- --:------ --:------ 02:248278 1FC9 006 004E0C0BC9D6
2024-01-18T19:16:40.724880 076  I --- --:------ --:------ 02:248278 1FC9 006 004E0C0BC9D6
2024-01-18T19:16:41.723495 078  I --- --:------ --:------ 02:248278 1FC9 006 004E0C0BC9D6
2024-01-18T19:17:56.514042 089  I --- 21:051294 02:248278 --:------ 1FC9 001 04
2024-01-18T19:41:37.492240 ...  I --- --:------ --:------ 02:248278 1FC9 006 004E0C0BC9D6 # 1FC9| I|--:------ (True)
2024-01-18T19:59:07.283076 076  I --- 21:051294 --:------ 21:051294 1FC9 030 0022C954C85E0022F154C85E00000E54C85E0110E054C85E001FC954C85E
2024-01-18T19:59:08.315674 078  I --- 21:051294 --:------ 21:051294 1FC9 030 0022C954C85E0022F154C85E00000E54C85E0110E054C85E001FC954C85E
2024-01-18T19:59:10.194267 077  I --- 21:051294 --:------ 21:051294 1FC9 030 0022C954C85E0022F154C85E00000E54C85E0110E054C85E001FC954C85E

Dit is volgens mij het inleren in de verdeler (02:248278):

code:

2024-01-18T19:17:11.642802 086  I --- 21:051294 --:------ 21:051294 042F 009 000000000C000CC010
2024-01-18T19:17:11.713626 088  I --- 21:051294 --:------ 21:051294 1060 003 00FF01
2024-01-18T19:17:16.063206 087  I --- 21:051294 --:------ 21:051294 30C9 003 0008F3
2024-01-18T19:17:16.150915 088  I --- 21:051294 --:------ 21:051294 22C9 006 0007D0089800
2024-01-18T19:17:16.230794 089  I --- 21:051294 --:------ 21:051294 12C0 004 002D01FF
2024-01-18T19:17:16.305522 087  I --- 21:051294 --:------ 21:051294 3110 004 00000000
2024-01-18T19:17:16.389332 088  I --- 21:051294 --:------ 21:051294 3120 007 0070B0000000FF
2024-01-18T19:17:16.757395 088  I --- 21:051294 --:------ 21:051294 1060 003 00FF01
2024-01-18T19:17:27.543002 087  I 001 21:051294 --:------ 21:051294 2E10 002 0001
2024-01-18T19:17:27.629620 087  I 001 21:051294 --:------ 21:051294 2E10 002 0001
2024-01-18T19:17:56.514042 089  I --- 21:051294 02:248278 --:------ 1FC9 001 04
2024-01-18T19:17:57.371057 092  I --- 21:051294 63:262142 --:------ 10E0 038 0000010022370101F1FBFFFFFFFF150507E54343552D31325432300000000000000000000000
2024-01-18T19:17:57.436742 091  W --- 21:051294 02:248278 --:------ 22C9 006 0407D0089801
2024-01-18T19:17:57.490678 075  I --- 02:248278 21:051294 --:------ 22C9 008 0407D07FFF010103
2024-01-18T19:17:57.519225 090  I --- 21:051294 --:------ 21:051294 1060 003 00FF01
2024-01-18T19:18:49.937338 086  I --- 21:051294 --:------ 21:051294 042F 009 000000000D000D0010

[ Voor 82% gewijzigd door Onl1ne1373 op 19-01-2024 14:37 ]

[12345caravan]

Ik kom ook niet verder met de HGI80 aan mijn raspberry met HA, wordt wel herkend in systeem zodra ik hem inplug maar de raspberry wil met ingeplugde HGI80 niet meer herstarten....
Maar even verder onderzoeken.

[vliegnerd]

@12345caravan Je kunt de HGI80 eenvoudig test / gebruiken onder linux.

Open een terminal op je raspberrypi:

code:

dmesg | grep ttyUSB

ik krijg dan:
[   12.832510] usb 1-3: FTDI USB Serial Device converter now attached to ttyUSB0
[   14.218663] usb 1-2: TI USB 3410 1 port adapter converter now attached to ttyUSB1

De onderste "TI USB" is mijn HGI80. (Die andere is een P1 meter om de slimme meter uit te lezen)

Dan:

code:

screen /dev/ttyUSB1 115200

ik gebruik dus ttyUSB1 maar bij jou is het waarschijnlijk ttyUSB0

[ Voor 5% gewijzigd door vliegnerd op 19-01-2024 20:19 ]

[vliegnerd]

12345caravan schreef op donderdag 18 januari 2024 @ 19:53:
Reserve Spider gekoppeld aan de HGI80:

code:

# evofw3 0.7.1
060  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65

Ik heb de 1FC9 "hallo hier ben ik, wil je pairen" string van twee van mijn spiders bekeken, bij pairen met het huisje. Merk op dat dit zonder antwoord is. Het is alleen maar het bericht dat de spider zendt zodra het knipperde puntje op het display te zien is. De ontvanger/gateway heeft er niets mee te maken.

code:

spider 3:
082  I --- 21:043468 --:------ 21:043468 1FC9 030 0022C954A9CC0022F154A9CC00000E54A9CC0110E054A9CC001FC954A9CC

spider 6:
065  I --- 21:058514 --:------ 21:058514 1FC9 036 0022C954E49200311054E4920022F154E49200000E54E4920110E054E492001FC954E492

Dit is heel raar: De strings zijn alledrie anders. Ik snap de opbouw, maar zelfs de lengte is anders bij spider 3.

Als ik het W antwoord van @12345caravan stuur als reply, met gefakete afzender e.d. dan werkt het (nog?) niet. Ik kan niet pairen. Ik krijg direct nadat ik de W reply stuur twee streepjes op de spider te zien. Volgens de handleiding betekent dit dat pairen mislukt is. Ik heb al redelijk wat combinaties geprobeerd, maar allemaal falen ze.

zoiets gebruik ik om te zenden. (Dit is reply die door @12345caravan is gelogged)

code:

python client.py execute /dev/ttyACM0 -x "W 18:011649 21:058514 1FC9 0001FF482D81003EF0482D81003110482D81"

Grappig is dat met deze string WEL kan pairen met de thermometer. Maar dat moet niet.
Het pairen kan dus wel werken, denk ik, mits we het juiste commando sturen.

@Onl1ne1373 Hoe ziet de string er bij jou uit als je paired met huisje? (En met de thermometer?) De eerste string die de spider zendt als de het puntje ziet knipperen op het spider scherm.

[ Voor 29% gewijzigd door vliegnerd op 20-01-2024 12:47 ]

[Onl1ne1373]

@vliegnerd Jammer dat het niet in een keer lukte.

Ik heb ook even zitten proberen: 18:262143 is 4BFFFF (id van mijn evofw3)

code:

service: ramses_cc.send_packet
data:
  device_id: 21:033620
  verb: W
  code: 1FC9
  payload: 0001FF4BFFFF003EF04BFFFF0031104BFFFF

2024-01-20T15:30:08.537504 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF

Spider reageert helemaal niet Denk dat ik nog een keer op het logo moest drukken:

code:

2024-01-20T15:43:26.688537 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:26.935048 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:27.138601 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:31.822134 074  I --- 21:033620 --:------ 21:033620 1FC9 030 0022C95483540022F154835400000E5483540110E0548354001FC9548354
2024-01-20T15:43:32.856231 074  I --- 21:033620 --:------ 21:033620 1FC9 030 0022C95483540022F154835400000E5483540110E0548354001FC9548354
2024-01-20T15:43:33.889059 076  I --- 21:033620 --:------ 21:033620 1FC9 030 0022C95483540022F154835400000E5483540110E0548354001FC9548354
2024-01-20T15:43:34.482633 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:34.730456 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:34.932447 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:37.011275 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:37.257663 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF
2024-01-20T15:43:37.462237 000  W --- 18:262143 21:033620 --:------ 1FC9 018 0001FF4BFFFF003EF04BFFFF0031104BFFFF

Bij nader inzien reageert hij volgens mij toch niet op mijn berichten. En na wat verder testen gaat hij inderdaad bij mij ook meteen op "--".

Inleren verdeler in spider via temperatuur knop weet ik niet meer zeker. In de log in eerder bericht moet het ertussen staan.

[ Voor 131% gewijzigd door Onl1ne1373 op 20-01-2024 15:57 ]

[vliegnerd]

Onl1ne1373 schreef op zaterdag 20 januari 2024 @ 15:34:
@vliegnerd Jammer dat het niet in een keer lukte.

Ik heb ook even zitten proberen: 18:262143 is 4BFFFF (id van mijn evofw3)

...

Bij nader inzien reageert hij volgens mij toch niet op mijn berichten. En na wat verder testen gaat hij inderdaad bij mij ook meteen op "--".

Helaas ben ik ook niet verder dan dit punt. Jammer/lastig is dat de W string van @12345caravan niet werkt voor jou en mij. Volgens mij hebben wij dezelfde 1FC9 berichten van de spider (mijn spider 6). Maar die is anders dan van @12345caravan...
Wie weet hebben we nieuwe of andere firmware waarbij je niet kan of anders moet pairen met het huisje...

Beetje moeilijk, ik weet geen verdere stap eigenlijk.

Inleren verdeler in spider via temperatuur knop weet ik niet meer zeker. In de log in eerder bericht moet het ertussen staan.

Daar staan geen "W" berichten in van gateway naar spider.

[Onl1ne1373]

Zou het kunnen zijn dat de reserve Spider thermostaat van @12345caravan niet ingeleerd was op een autotemp en daarom binding anders werkt? Mijn Spiders hangen wel aan een Autotemp. Toen hij nog niet aan een Autotemp hing had hij hij ook nog geen setpoint op het display. Opentherm modus?

[vliegnerd]

Onl1ne1373 schreef op zondag 21 januari 2024 @ 00:34:
Zou het kunnen zijn dat de reserve Spider thermostaat van @12345caravan niet ingeleerd was op een autotemp en daarom binding anders werkt? Mijn Spiders hangen wel aan een Autotemp. Toen hij nog niet aan een Autotemp hing had hij hij ook nog geen setpoint op het display. Opentherm modus?

Zou kunnen, maar jij hebt toch ook zo’n reserve spider? Is het 1FC9” bericht wat die stuurt tijdens pairen (als het blokje knippert op de donder anders?)

Ik zie dat het antwoord van de gateway echt meteen leidt tot het antwoord met de twee streepjes “fout bij pairen”.
Ons gefabriceerde antwoord wordt wel ontvangen maar geweigerd… Zelfs als dat antwoord afkomstig is hetzellfde gateway ID en met dezelfde inhoud als het afgeluisterde bericht van @12345caravan.

Wellicht kan @12345caravan zijn reserve spider een paar keer loskoppelen en opnieuw pairen met het huisje symbool om te zien of er iets verandert of dat we een bericht gemist hebben.

[vliegnerd]

@Onl1ne1373 @12345caravan

In dit filmpje zie je het pairen tussen gateway en spider: YouTube: Spider thermostaat aan de Gateway koppelen

Mij valt op:
- ze gebruiken de knop op de HGI80: geen idee wat dat doet
- als de spider gereset wordt zie je “16” op het scherm. Mijn spiders “55”. Is dat de firmware versie?
- Het thermometer symbool staat niet in het rijtje om te pairen. Alleen ventilatie en huisje. EDIT: dat komt natuurlijk omdat die spider met opentherm bedraad verbonden is. Want als ik nog een keer kijk zie ik wel de thermometer en setpoints, dus deze spider is al verbonden met een wpu/ketel.

Is dit een speciale spider???

[ Voor 16% gewijzigd door vliegnerd op 21-01-2024 08:46 ]

[Onl1ne1373]

Dit wordt nog wel puzzelen. Ik heb een HIG80 en ik kan de knop niet laten branden door hem even ingedrukt te houden. Dus ik denk dat het een knop is om de gateway zelf opdracht te geven om binding commando te sturen.

Ik had een spare Spider maar die hangt ondertussen op een kinderkamer. Toen hij niet aan een verdeler hing gaf hij geen setpoint knoppen op het display.

[12345caravan]

Bij mij geeft de reserve Spider wel gewoon setpoint aan als hij niet verbonden met de WPU of gateway is.
Het pairen met de HGI80 inderdaad d.m.v. het indrukken van het knopje op de HGI80.Waarna het lampje op de HGI gaat branden.(lang ingedrukt houden...)
Valt mij wel op dat ik 2 verschillende Spiders heb, eentje met nederlandse tekst (bv fout code) i.p.v. engels (bv error code). Bij het huisje staat bij de NL versie goed/matig/slecht bij de Engelse zijn dit symbolen.
Misschien heeft het er niks mee te maken......
Ik kan zo nog wel mijn in gebruik zijnde (ENG.) Spider afmelden van de gateway en weer aanmelden.
Misschien geeft deze andere pairing gegevens door.
EDIT: moet wel de WPU uit zijn, deze staat momenteel aan....

[ Voor 26% gewijzigd door 12345caravan op 21-01-2024 12:11 ]

[12345caravan]

vliegnerd schreef op vrijdag 19 januari 2024 @ 20:19:
@12345caravan Je kunt de HGI80 eenvoudig test / gebruiken onder linux.

Open een terminal op je raspberrypi:

code:

dmesg | grep ttyUSB

ik krijg dan:
[   12.832510] usb 1-3: FTDI USB Serial Device converter now attached to ttyUSB0
[   14.218663] usb 1-2: TI USB 3410 1 port adapter converter now attached to ttyUSB1

De onderste "TI USB" is mijn HGI80. (Die andere is een P1 meter om de slimme meter uit te lezen)

Dan:

code:

screen /dev/ttyUSB1 115200

ik gebruik dus ttyUSB1 maar bij jou is het waarschijnlijk ttyUSB0

Ik zie hem wel in systeem gegevens op de raspi/HA dat is geen probleem.
Ik kan echter niks meer na inpluggen.
Heel de raspi staat vast.
Herstarten gaat niet, configuratie controleren gaat niet tenzij ik de usb stekker er uit haal dan loopt alles weer.
Dacht aan power maar heb een 4A trafo aan de raspi, zou ruim voldoende moeten zijn.

[Onl1ne1373]

Dat heb ik nog nooit gehad met een en Pi. Heb je de meest recente versie van Raspbian draaien? Geupgrade naar laatste kernel?

[12345caravan]

Onl1ne1373 schreef op zondag 21 januari 2024 @ 12:25:
Dat heb ik nog nooit gehad met een en Pi. Heb je de meest recente versie van Raspbian draaien? Geupgrade naar laatste kernel?

Zeker, ik draai homeassistant operating system volledig geüpdatet.

[Onl1ne1373]

Ik gebruik hem ook met Home Assistent OS, dus een driver issue zal het niet zijn. Alleen ik heb Haos in een Virtual Machine draaien bovenop Unraid. Al draai jij natuurlijk op Arm en ik op x86.

Haos installeren in Virtualbox om even te testen?

[12345caravan]

Hier de logs van de (Eng.) Spider af en aanmelden:

code:

Afmelden:
# evofw3 0.7.1
091  I --- 18:079850 --:------ 18:079850 31DA 029 16004003EEEFEF09CB025706F8025728080018C8FF0000EFEF7FFF7FFF
044  I --- 21:059180 --:------ 21:059180 042F 009 000001002100227D10
045  I --- 21:059180 63:262142 --:------ 10E0 038 00000100222B0001FEFFFFFFFFFF0A0707E34343552D31325432300000000000000000000000
045  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
045  I --- 21:059180 --:------ 21:059180 1060 003 00FF01
044  I --- 21:059180 --:------ 21:059180 30C9 003 0007FC
044  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
070  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
044  I --- 21:059180 --:------ 21:059180 22C9 006 0007D0083401
045  I --- 21:059180 --:------ 21:059180 12C0 004 002801FF
044 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000840280800280FF80070040
071 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
044  I --- 21:059180 --:------ 21:059180 3110 004 00000010
044  I --- 21:059180 --:------ 21:059180 1060 003 00FF01
044  I --- 21:059180 --:------ 21:059180 3120 007 0070B0000000FF
069  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
044  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
069  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
043  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
044  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
044 RQ --- 21:059180 18:079850 --:------ 31DA 001 15
093 RP --- 18:079850 21:059180 --:------ 31DA 029 15004003EEEFEF09CB025306F8025328000003C6FF0000EFEF7FFF7FFF
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
044  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
069  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
045  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
074  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
044  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
069  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
044  I 001 21:059180 --:------ 21:059180 2E10 002 0001
044  I 001 21:059180 --:------ 21:059180 2E10 002 0001
044  I 001 21:059180 --:------ 21:059180 2E10 002 0001
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
046  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
046  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
045  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
045  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
045  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
045  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
046  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
046  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
045  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
045  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
045  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
074  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
045  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000840280800280FF80070040
044  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
046  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
046  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
044  W --- 21:059180 18:011649 --:------ 1FCA 009 0001FF54E72CFFFFFF
088  I --- --:------ --:------ 20:227923 10E2 003 00A773
045  W --- 21:059180 18:011649 --:------ 1FCA 009 0001FF54E72CFFFFFF
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
045  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000810280800280FF80070040
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
070  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
088 RQ --- 20:227923 20:228012 --:------ 4401 020 107D43961A9B0000000000000000000000000005
086  W --- 20:227923 20:228012 --:------ 4401 020 107D43961A9B0043961A9A77FF7D43961A9B0005
067  I --- --:------ --:------ 37:214722 10E2 003 00C08A
092  I --- 18:079850 --:------ 18:079850 31DA 029 17004002BBEFEF09CB025706F8025728080018C8FF0000EFEF7FFF7FFF

code:

aanmelden:
052  I 001 21:059180 --:------ 21:059180 2E10 002 0001
053  I 001 21:059180 --:------ 21:059180 2E10 002 0001
051  I 001 21:059180 --:------ 21:059180 2E10 002 0001
051  I --- 21:059180 --:------ 21:059180 1FC9 030 0022C954E72C00311054E72C023EF054E72C0110E054E72C001FC954E72C
072  W --- 18:011649 21:059180 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
050  I --- 21:059180 18:011649 --:------ 1FC9 001 00
051  I --- 21:059180 63:262142 --:------ 10E0 038 00000100222B0001FEFFFFFFFFFF0A0707E34343552D31325432300000000000000000000000
069  I --- --:------ --:------ 37:214722 10E2 003 00C08B
051  I --- 21:059180 --:------ 21:059180 1060 003 00FF01
051  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
051  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000810280800280FF80070040
051  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
070  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
051  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
069  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
069  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
051  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
069  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
094  I --- 18:079850 --:------ 18:079850 31DA 029 17004002A7EFEF09CB025906F6025928080018C8FF0000EFEF7FFF7FFF
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
063  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000840280800280FF80070040
062  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
062  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000810280800280FF80070040
059  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
069  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
062  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000840280800280FF80070040
064  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
069  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000810280800280FF80070040
067  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
068  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
071  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
068  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000340080800280FF80040000
077  I --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000143C28400000840280800280FF80070040
077  W --- 21:059180 18:011649 --:------ 22D0 008 0001000050030020
072  I --- 18:011649 21:059180 --:------ 22D0 008 0001000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000
070  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
068  I --- 21:059180 --:------ 21:059180 3EF0 006 020000000000
094  I --- 37:137262 --:------ 37:137262 1298 003 000204
073 RQ --- 21:059180 18:011649 --:------ 01FF 026 008029282AD0008000243028400000C40280800280FF80070084
071 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
070  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
070 RQ --- 21:059180 18:079850 --:------ 31D9 001 15
068 RQ --- 21:059180 18:079850 --:------ 31DA 001 15
093 RP --- 18:079850 21:059180 --:------ 31DA 029 15004003EEEFEF09CB025706F8025728000003C6FF0000EFEF7FFF7FFF

[12345caravan]

Zijn wel verschillend met aanmelden als we naar de 1FC9 berichten kijken welke volgens @vliegnerd : de aanmeld berichten zijn::

code:

wpu spider aanmelden
051  I --- 21:059180 --:------ 21:059180 1FC9 030 0022C954E72C00311054E72C023EF054E72C0110E054E72C001FC954E72C
072  W --- 18:011649 21:059180 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
050  I --- 21:059180 18:011649 --:------ 1FC9 001 00


NL spider aanmelden:
060  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
069  W --- 18:011649 21:047717 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
061  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
059  I --- 21:047717 --:------ 21:047717 1FC9 036 0022C954BA6500311054BA650022F154BA65023EF054BA650110E054BA65001FC954BA65
071  W --- 18:011649 21:047717 --:------ 1FC9 018 0001FF482D81003EF0482D81003110482D81
058  I --- 21:047717 18:011649 --:------ 1FC9 001 00

[vliegnerd]

Onl1ne1373 schreef op zondag 21 januari 2024 @ 10:12:
Dit wordt nog wel puzzelen. Ik heb een HIG80 en ik kan de knop niet laten branden door hem even ingedrukt te houden. Dus ik denk dat het een knop is om de gateway zelf opdracht te geven om binding commando te sturen.

Ja, denk ik ook.

Als je op de knop drukt dat komt het volgende commando langs in de terminal van (aan) de HGI80:

code:

---  I --- --:------ --:------ --:------ 0001 005 00FFFF02FF
---  I --- --:------ --:------ --:------ 0001 005 00FFFF0200
---  I --- --:------ --:------ --:------ 0001 005 00FFFF02FF
---  I --- --:------ --:------ --:------ 0001 005 00FFFF0200
---  I --- --:------ --:------ --:------ 0001 005 00FFFF02FF
---  I --- --:------ --:------ --:------ 0001 005 00FFFF0200
---  I --- --:------ --:------ --:------ 0001 005 00FFFF02FF

Bovenstaand is een paar keer kort drukken. FF en 00 zal wel afwisselend knop ingedruk/los betekenen ofzo.
Er is ook vast een commando dat je kunt sturen dat het lampje laat branden.

Maar de HGI zendt niet uit, ik zie iig niet in de SSM-D2, dus het is verder alleen maar iets tussen de HGI80 en wat er aan de USB van de HGI80 hangt.

[vliegnerd]

12345caravan schreef op zondag 21 januari 2024 @ 12:23:
[...]


Ik zie hem wel in systeem gegevens op de raspi/HA dat is geen probleem.
Ik kan echter niks meer na inpluggen.
Heel de raspi staat vast.
Herstarten gaat niet, configuratie controleren gaat niet tenzij ik de usb stekker er uit haal dan loopt alles weer.
Dacht aan power maar heb een 4A trafo aan de raspi, zou ruim voldoende moeten zijn.

Raar! Dit kan ik helemaal niet reproduceren. De HGI80 is gewoon een simpel USB to serial device, helemaal niks anders. Kan mij bijna niet voorstellen dat jouw versie stiekem toch anders is. Dat zou erg onlogisch zijn. Mijn HGI80 heeft alleen "honeywell" op de voorkant.

Dank voor de logs en informatie. Ik ga binnenkort weer verder puzzelen.

[ Voor 10% gewijzigd door vliegnerd op 21-01-2024 15:41 ]

[12345caravan]

vliegnerd schreef op zondag 21 januari 2024 @ 15:33:
[...]
Maar de HGI zendt niet uit, ik zie iig niet in de SSM-D2, dus het is verder alleen maar iets tussen de HGI80 en wat er aan de USB van de HGI80 hangt.

Dat kan kloppen als ik de HGI aan mijn pc hang of aan de raspberry krijg ik het lampje ook niet aan zodra hij weer aan de gateway hangt lukt dat wel.

Misschien een keer proberen mijn gateway aan een van jullie Spider om te pairen?

[ Voor 9% gewijzigd door 12345caravan op 21-01-2024 15:49 ]

[12345caravan]

Toch even geprobeerd met de nanocul van @vliegnerd aan de HA raspi.
Daar kan ik wel mee herstarten, dus dat is al beter.
Hij kan niet zenden maar ik wilde het toch even proberen.
Ik krijg alleen de volgende melding bij zenden:

Is dit homeassistant of de nanocul die fout gaat?
Of doe ik iets finaal verkeerd?
Edit: foutmelding is weg.

[12345caravan]

Nu de HGI80 aan de raspberry gehangen en nu doet hij het wel!
Remote symbool op de spider blijft nu knipperen dus automatisch verbinding maken doet de gateway niet met de spider.

[vliegnerd]

12345caravan schreef op zondag 21 januari 2024 @ 17:26:
Nu de HGI80 aan de raspberry gehangen en nu doet hij het wel!
Remote symbool op de spider blijft nu knipperen dus automatisch verbinding maken doet de gateway niet met de spider.

Fijn dat de HGI80 werkt.

Maar waarom knippert er iets op de spider? Omdat de gateway niet meer bereikbaar is?

Of lukt het pairen niet? Probeer je te pairen terwijl de HGI80 in de raspi zit?

[12345caravan]

vliegnerd schreef op zondag 21 januari 2024 @ 18:28:
[...]

Fijn dat de HGI80 werkt.

Maar waarom knippert er iets op de spider? Omdat de gateway niet meer bereikbaar is?

Of lukt het pairen niet? Probeer je te pairen terwijl de HGI80 in de raspi zit?

Mijn idee zou zijn dat de HGI80 gewoon weer verbinding maakt met de spider omdat deze al gepaired zijn.
Fout gedacht.
Ze moeten blijkbaar toch weer een soort connect commando hebben voor ze samen weer praten.
Misschien zijn dat die 01FF berichten?
Of dat het verbindings-icoontje knippert omdat er wel verbinding is maar geen internet connectie via de gateway?

[vliegnerd]

12345caravan schreef op zondag 21 januari 2024 @ 18:49:
[...]

Mijn idee zou zijn dat de HGI80 gewoon weer verbinding maakt met de spider omdat deze al gepaired zijn.
Fout gedacht.
Ze moeten blijkbaar toch weer een soort connect commando hebben voor ze samen weer praten.
Misschien zijn dat die 01FF berichten?
Of dat het verbindings-icoontje knippert omdat er wel verbinding is maar geen internet connectie via de gateway?

De spider krijgt geen antwoord meer van de gateway… daarom krijg je dat knipperende symbool.

De HGI80 is alleen maar een serial naar RF omzetten. Als je zo’n bericht regel (ascii tekens) erin stopt verstuurt dat ding een RF bericht. En omgekeerd. Dus op zichzelf kan hij niets. We weten dan iig vrij zeker dat het gewoon een HGI80 is.

Maar als hij gaat zeuren als de 01FF berichten niet beantwoord worden is het wel balen: omdat we ze niet begrijpen zijn ze voorlopig niet na te doen.
Dan is het ook niet erg als je niet kunt pairen….

[Onl1ne1373]

Denk dat we veel packet logs moeten bewaren.
Misschien dat we de datavelden kunnen ontleden aan de context. Bijvoorbeeld als er na bepaalde berichten communicatie is met de verdeler.

En reageert de spider ondanks het knipperen wel op het wijzigen van een setpoint met een bericht van de hgi80?

[ Voor 6% gewijzigd door Onl1ne1373 op 21-01-2024 19:27 ]

[12345caravan]

Onl1ne1373 schreef op zondag 21 januari 2024 @ 19:26:

En reageert de spider ondanks het knipperen wel op het wijzigen van een setpoint met een bericht van de hgi80?

Welk bericht zou dat exact moeten zijn? Dat kan ik morgen wel proberen.

[Onl1ne1373]

Ik dacht die stel ik even voor je samen, maar heb even je logs doorgezocht en zie alleen W berichten met 0x01FF van gateway (18:) naar je spider (21:). Zou daar dan toch de setpoints inzitten?

code:

072 W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
068 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B50080800280FF80040000
069 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B10080800280FF80040000
073 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
070 W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000310080800280FF80040000

Had je de Autotemp verdeler berichten (02:) eruit gefilterd?

[GeeMoney]

Ik heb de WiFi module besteld voor mijn Itho WPU-4G pomp uit te kunnen lezen en hopelijk ook om een gezet tijdstip te kunnen stoppen/uitschakelen zodat mijn vrouw ook rustig naar bed kan .
Heeft iemand al met fibaro ook lopen rommelen en de WiFi module met de Web API om waardes uit te lezen ?
Ik heb zelf alles mbt domotica met Fibaro en zou wel lekker zijn als ik niet persé ook nog MQTT of met HA aan de gang hoef. Zodra het bordje binnen is zal ik eens kijken wat de mogelijkheden zijn.
Mocht iemand mij op weg kunnen helpen mbt het op een gezet tijdstip uitschakelen van de verwarming dan hoor ik dat natuurlijk graag. Ik ga mij ook nog even door de 40 pagina's heen worstelen deze week .

[davasch]

Je wil dan "manual_operation_index" 30 naar 0% schrijven denk ik. Dat kan via MQTT. Fibaro lijkt ook een MQTT client te hebben. Je moet dan nog wel een MQTT broker ergens draaien, maar Home Assistant lijkt me niet noodzakelijk.

[ Voor 7% gewijzigd door davasch op 22-01-2024 11:20 ]

[vliegnerd]

davasch schreef op maandag 22 januari 2024 @ 11:20:
Je wil dan "manual_operation_index" 30 naar 0% schrijven denk ik. Dat kan via MQTT. Fibaro lijkt ook een MQTT client te hebben. Je moet dan nog wel een MQTT broker ergens draaien, maar Home Assistant lijkt me niet noodzakelijk.

Ik weet niet of de WPU 4G ook "manual operation" ondersteunt... Volgens mij is dat nog niet getest.

[davasch]

Ah, even over de '4' heen gelezen. Dat weet ik ook niet helaas.

[Onl1ne1373]

vliegnerd schreef op maandag 22 januari 2024 @ 11:40:
[...]
Ik weet niet of de WPU 4G ook "manual operation" ondersteunt... Volgens mij is dat nog niet getest.

Ik dacht dat ik dat hier een keer gelezen had, maar nu begin ik te twijfelen. Dat wordt testen.
Ik heb de handleiding van de modbus converter even doorgekeken, en daar hebben ze het over de 5g.

Wat ik trouwens ook tegen kwam is de volgende opmerking, jammer genoeg staat er geen index bij, maar het moet dus kunnen:

[12345caravan]

Onl1ne1373 schreef op maandag 22 januari 2024 @ 10:09:
Had je de Autotemp verdeler berichten (02:) eruit gefilterd?

Geen autotemp aanwezig hier, alleen 1x Spider.
Setpoint berichten ws in eerdere logs wel aanwezig?

[ Voor 10% gewijzigd door 12345caravan op 22-01-2024 12:30 ]

[Onl1ne1373]

12345caravan schreef op maandag 22 januari 2024 @ 12:18:
[...]
Geen autotemp aanwezig hier, alleen 1x Spider.
Setpoint berichten ws in eerdere logs wel aanwezig?

Dat verklaard de berichten die ik had verwacht

Nou, heb al je logs doorgekeken en op Write berichten van Gateway naar Spider gezocht.

Wil je anders nog een keer de temperatuur wijzigen op de app van de gateway en de packet log delen?
Wil je er dan ook bij noteren welke temperaturen je hebt gewijzigd?

[GraceGRD]

Hoe hebben jullie het pairen (met de evofw3) proberen te reproduceren? Ik weet nog toen ik een python implementatie van een itho remote gemaakt heb, dat de message counter ook gecontroleerd worden.

Mochten mensen geinteresseerd zijn, dan kan ik wel een voorbeeld code droppen in python (werkt i.c.m. pycharm) en dan kun je met een CLI experimenteren.

[ Voor 28% gewijzigd door GraceGRD op 22-01-2024 13:36 ]

[GeeMoney]

vliegnerd schreef op maandag 22 januari 2024 @ 11:40:
[...]


Ik weet niet of de WPU 4G ook "manual operation" ondersteunt... Volgens mij is dat nog niet getest.

Dan ben ik toch gewoon proefkonijn .
Het zou echt fantastisch zijn om dat voor elkaar te krijgen namelijk.

Ik heb Home Assistant klaar staan, een CAT6a kabeltje klaar liggen en MQTT luistert zo lijkt het dus als het bordje morgen binnenkomt dan ga ik eens kijken.

[ Voor 19% gewijzigd door GeeMoney op 22-01-2024 18:15 ]

[vliegnerd]

GraceGRD schreef op maandag 22 januari 2024 @ 13:29:
Hoe hebben jullie het pairen (met de evofw3) proberen te reproduceren? Ik weet nog toen ik een python implementatie van een itho remote gemaakt heb, dat de message counter ook gecontroleerd worden.

Mochten mensen geinteresseerd zijn, dan kan ik wel een voorbeeld code droppen in python (werkt i.c.m. pycharm) en dan kun je met een CLI experimenteren.

Ja graag! Hoe meer info hoe beter.

[12345caravan]

Onl1ne1373 schreef op maandag 22 januari 2024 @ 12:46:
[...]

Wil je anders nog een keer de temperatuur wijzigen op de app van de gateway en de packet log delen?
Wil je er dan ook bij noteren welke temperaturen je hebt gewijzigd?

Die hadden we al,
van 20gr naar 19,5gr en dan weer naar 20gr:

code:

Gateway lager en daarna hoger:

075  I --- --:------ --:------ 37:214722 10E2 003 00A50F
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
066  I --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000143C28400000C40280800280FF80040084
066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
066  W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071  I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201
066  I --- 21:059180 --:------ 21:059180 3110 004 00000010
073  I --- 18:011649 --:------ 18:011649 3110 004 00000010
072  I --- 18:011649 --:------ 18:011649 3110 004 00000010
073  I --- 18:011649 --:------ 18:011649 3110 004 00000010
077 RQ --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000243028400000C40280800280FF80040084
074  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
067  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
068  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
068  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
067  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
067  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
070  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
066  I --- --:------ --:------ 37:228053 10E2 003 00A510
080  I --- --:------ --:------ 20:227923 10E2 003 008BF4
058 RQ --- 37:137256 18:079850 --:------ 31DA 001 16
073 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
067 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
069 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
070 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000

Ik kan de 01FF berichten ook niet versturen in HA. Moeten die nog omgezet worden naar iets anders?
Of is dit niet de manier om iets te versturen naar de Spider?

[vliegnerd]

12345caravan schreef op maandag 22 januari 2024 @ 19:18:
[...]

Die hadden we al,
van 20gr naar 19,5gr en dan weer naar 20gr:

code:

Gateway lager en daarna hoger:

075  I --- --:------ --:------ 37:214722 10E2 003 00A50F
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
066  I --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000143C28400000C40280800280FF80040084
066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
066  W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071  I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201
066  I --- 21:059180 --:------ 21:059180 3110 004 00000010
073  I --- 18:011649 --:------ 18:011649 3110 004 00000010
072  I --- 18:011649 --:------ 18:011649 3110 004 00000010
073  I --- 18:011649 --:------ 18:011649 3110 004 00000010
077 RQ --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000243028400000C40280800280FF80040084
074  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
067  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
068  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
068  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
067  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
067  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
070  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
066  I --- --:------ --:------ 37:228053 10E2 003 00A510
080  I --- --:------ --:------ 20:227923 10E2 003 008BF4
058 RQ --- 37:137256 18:079850 --:------ 31DA 001 16
073 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
067 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
069 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
070 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000

Ik kan de 01FF berichten ook niet versturen in HA. Moeten die nog omgezet worden naar iets anders?
Of is dit niet de manier om iets te versturen naar de Spider?
[Afbeelding]

De relevante berichten hieruit zijn:

code:

Met de hand van 20->19.5

078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
072 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000

065  W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071  I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201

en weer terug

083 RQ --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000243028400000C40280800280FF80040084
068 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000

070  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
072  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
068  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
071  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401

Die 01FF berichten kan ik geen wijs uit. Ramses_rf kent zo ook nog niet, dus zenden kan nog niet zomaar.

Volgens mij is het W 22C9 bericht het bericht dat we willen.

code:

22C9 006 00-079E-0802-01

079E = 19.5 graden (verwarm setpoint)
0802 = 20.5 graden (bijbehorende koelsetpoint, altijd 1 graad hoger)

tabelletje:
0866 = 21.5
0834 = 21.0
0802 = 20.5 graad
07D0 = 20 graad
079E = 19.5 graad

Je kunt dit bericht eenvoudig spoofen:

code:

python client.py execute /dev/ttyUSB0 -x "21:059180 18:011659 W 22C9 00079E080201"

(of via ramses CC, maar weet niet precies hoe)

[12345caravan]

Ik kan verzenden wat ik wil maar zolang het verbindingssymbool op de Spider knippert gebeurd er helemaal niets.
Vrees dat er toch eerst een verbinding tussen Spider en gateway opgezet moet worden.

EDIT: misschien niet helemaal waar, als ik de ethernet kabel uit de gateway haal gaat de Spider ook knipperen ondanks dat de gateway nog met de Spider verbonden is.

Jammer dat de nanocul van @vliegnerd niet kan verzenden anders kon ik parallel met de gateway een bericht versturen, weten we in ieder geval dat de Spider reageert.

[ Voor 18% gewijzigd door 12345caravan op 22-01-2024 19:55 ]

[Onl1ne1373]

12345caravan schreef op maandag 22 januari 2024 @ 19:18:
Ik kan de 01FF berichten ook niet versturen in HA. Moeten die nog omgezet worden naar iets anders?
Of is dit niet de manier om iets te versturen naar de Spider?

Je doet het op de juiste manier. De integratie controleert blijkbaar of de payload niet te lang is met een reguliere expressie.
Volgens die controle mag de payload niet langer zijn dan 48 bytes, en hij is 52 bytes lang.

Denk dat we daar een ticket voor moeten gaan inschieten. Ik weet niet of de cli tool zal deze controle ook heeft.

[ Voor 6% gewijzigd door Onl1ne1373 op 23-01-2024 09:23 ]

[Onl1ne1373]

vliegnerd schreef op maandag 22 januari 2024 @ 19:31:
[...]
Volgens mij is het W 22C9 bericht het bericht dat we willen.

Handig tabelletje!
Die 22C9 berichten zijn als ik het goed begrijp voor de situatie dat je met de hand op de spider de temperatuur veranderd? Want de Spider (21:) initieert en stuurt naar de gateway.

[GraceGRD]

12345caravan schreef op maandag 22 januari 2024 @ 19:18:
[...]

Die hadden we al,
van 20gr naar 19,5gr en dan weer naar 20gr:

code:

Gateway lager en daarna hoger:

075  I --- --:------ --:------ 37:214722 10E2 003 00A50F
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
066  I --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000143C28400000C40280800280FF80040084
066  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
066  W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071  I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201
066  I --- 21:059180 --:------ 21:059180 3110 004 00000010
073  I --- 18:011649 --:------ 18:011649 3110 004 00000010
072  I --- 18:011649 --:------ 18:011649 3110 004 00000010
073  I --- 18:011649 --:------ 18:011649 3110 004 00000010
077 RQ --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000243028400000C40280800280FF80040084
074  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
067  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
068  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
073  W --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
068  I --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000143C28400000C40280800280FF80040084
067  W --- 21:059180 18:011649 --:------ 22D0 008 0004000050030020
071  I --- 18:011649 21:059180 --:------ 22D0 008 0004000050030020
067  W --- 21:059180 18:011649 --:------ 22C9 006 0007D0083401
070  I --- 18:011649 21:059180 --:------ 22C9 006 0007D0083401
066  I --- --:------ --:------ 37:228053 10E2 003 00A510
080  I --- --:------ --:------ 20:227923 10E2 003 008BF4
058 RQ --- 37:137256 18:079850 --:------ 31DA 001 16
073 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
067 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
069 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
066 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
070 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000

Ik kan de 01FF berichten ook niet versturen in HA. Moeten die nog omgezet worden naar iets anders?
Of is dit niet de manier om iets te versturen naar de Spider?
[Afbeelding]

Dit is een payload limit, die kan maar tot 48 characters sturen en je probeert er 52 te sturen.

[vliegnerd]

Onl1ne1373 schreef op dinsdag 23 januari 2024 @ 09:27:
[...]


Handig tabelletje!
Die 22C9 berichten zijn als ik het goed begrijp voor de situatie dat je met de hand op de spider de temperatuur veranderd? Want de Spider (21:) initieert en stuurt naar de gateway.

Oeps misschien verkeerde log gebruikt! Nu geen tijd maar ga het nog uitpuzzelen

[vliegnerd]

Onl1ne1373 schreef op dinsdag 23 januari 2024 @ 09:27:
[...]


Handig tabelletje!
Die 22C9 berichten zijn als ik het goed begrijp voor de situatie dat je met de hand op de spider de temperatuur veranderd? Want de Spider (21:) initieert en stuurt naar de gateway.

Helaas staan in de log waarbij de gateway de temperatuur instelt op de spider DEZELFDE 22C9 berichten. Met als eerste adres (afzender) van het W bericht de spider. Dat zijn dus niet de berichten die we zoeken.

Ik snap er niks meer van:

code:

met de hand van 20 -> 19.5

078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084
072 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000
...
065 W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071 I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201

via de gateway van 20->19.5
072 W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000
066 I --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000143C28400000C40280800280FF80040084
...
066 W --- 21:059180 18:011649 --:------ 22C9 006 00079E080201
071 I --- 18:011649 21:059180 --:------ 22C9 006 00079E080201


De 01FFs onder elkaar:
078 RQ --- 21:059180 18:011649 --:------ 01FF 026 008028282AD0008000243028400000C40280800280FF80040084  #spider: Setpoint is nu 19.5 graad!
072 RP --- 18:011649 21:059180 --:------ 01FF 026 0080802828D0000000143C80800000B40080800280FF80040000  #gateway: Ok
072  W --- 18:011649 21:059180 --:------ 01FF 026 0080802727D0000000143C80800000B40080800280FF80040000  #gateway: Ga naar 19.5 graad!
066  I --- 21:059180 18:011649 --:------ 01FF 026 0080282729D0008000143C28400000C40280800280FF80040084  #spider: Ok

Het enige wat ik kan bedenken is dat de halve graden in hele worden omgezet:

19.5 graad * 2 = 39 decimaal is 27 hex
20 graad *2 = 40 decimaal is 28 hex

En 27 en 28 komt veel voor.

[ Voor 4% gewijzigd door vliegnerd op 23-01-2024 13:47 ]

[Onl1ne1373]

In ramses_rf lijkt de lengte van 01FF goed te staan, dus snap niet goed waarom je het packet niet kon versturen:

code:

Code._01FF: {  # unknown_01ff, TODO: definitely a real code, Itho Spider
        SZ_NAME: "message_01ff",
        I_: r"^0[01][0-9A-F]{50}$",
        RQ: r"^0[01][0-9A-F]{50}$",
        W_: r"^00[0-9A-F]{50}$",

Of we hebben een oude versie of in de custom component zit nog een extra reguliere expressie.

Edit: Gevonden, in ramses_cc, de Home Assistant Custom Component zit een extra reguliere expressie ter validatie.

custom_components/ramses_cc/schemas.py, regel 78

code:

vol.Required("payload"): cv.matches_regex(r"^[0-9A-F]{1,48}$"),

Ik denk dat 48 even naar 52 gezet moet worden. Dat kan je denk ik in Home Assistant via de File Editor of de terminal.

Ik heb een issue aangemaakt, hoop dat ze er naar kijken: https://github.com/zxdavb/ramses_cc/issues/145

[ Voor 12% gewijzigd door Onl1ne1373 op 23-01-2024 14:51 ]

[GeeMoney]

@vliegnerd ik heb beeld op mijn WPU-4G middels het non-cve bordje! Ik kijk nog even naar mijn MQTT broker, die is nog niet lekker. Zal ik verder in het andere topic of hier ?

[vliegnerd]

GeeMoney schreef op dinsdag 23 januari 2024 @ 16:13:
@vliegnerd ik heb beeld op mijn WPU-4G middels het non-cve bordje! Ik kijk nog even naar mijn MQTT broker, die is nog niet lekker. Zal ik verder in het andere topic of hier ?

Hier! Want Arjen Hiemstra en de meeste lezers daar hebben geen WPU.

[GeeMoney]

vliegnerd schreef op dinsdag 23 januari 2024 @ 16:14:
[...]


Hier! Want Arjen Hiemstra en de meeste lezers daar hebben geen WPU.

Perfect, MQTT broker werkt inmiddels ook als in: Ik zie dat hij een sessie maakt en berichten af kan leveren. Nu nog even kijken hoe ik dat in HA zichtbaar krijg.
Hij is discovered in HA als een itho fan van Arjen Hiemstra en heb handmatig de sensoren toegevoegd aan de configuration.yaml . So far, so good.

@vliegnerd
Ok, ik ben inmiddels een stuk verder en heb alle sensoren zichtbaar in HA met waardes die kloppen .
Nu is de grote hamvraag, kan ik het verwarmen onderbreken door die operation_index30 naar 0 of 1 te zetten.
Ik heb de service tag opgevoerd in mijn configuration.yaml maar waar kan ik dit nu terug vinden om te triggeren ?

[ Voor 88% gewijzigd door GeeMoney op 23-01-2024 21:00 ]

[GeeMoney]

e_hagenaar schreef op maandag 20 februari 2023 @ 16:50:
Iemand enig idee waar de WPU firmware te vinden is?
Ik weet dat de 4G (na update) de spider thermostaat ondersteunt (deze heb ik ook al in bezit)
(ik heb de service tool met de passworden, heb ook toegang tot een installateurs account)

Is het jou nog gelukt de firmware te updaten? En weet je ook vanaf welke firmware de Spider ondersteund wordt ?

[vliegnerd]

@GeeMoney in de topicstart post staat volgens mij de informatie die je zoekt over het blokkeren van verwarmen met manual control.

Updaten van de WPU 5G firmware kan niet via de servicetool. Volgens mij is updaten het moederbord vervangen. Maar wellicht is dat bij de 4G anders. (Denk het niet)

[GeeMoney]

vliegnerd schreef op dinsdag 23 januari 2024 @ 21:18:
@GeeMoney in de topicstart post staat volgens mij de informatie die je zoekt over het blokkeren van verwarmen met manual control.

Updaten van de WPU 5G firmware kan niet via de servicetool. Volgens mij is updaten het moederbord vervangen. Maar wellicht is dat bij de 4G anders. (Denk het niet)

Ik zie de code maar mij is totaal onduidelijk waar ik dat in moet voeren om het te triggeren/testen/ als een knop binnen HA te krijgen.
Ik heb het opgevoerd in mijn configuration.yaml maar dat lijkt weinig te doen?

Ik heb nl0pvm in "Itho WPU5G water/water-warmtepomp ervaringen" gevolgd maar het lijkt niet te werken in ieder geval. Heat Demand blijft 55 en Compressor blijft lopen.

Edit: Of het is toeval, of het werkt. Heat Demand is 55% maar Compressor is nu 0 en pump is off.
Ik heb de automation dus aangemaakt uit de post van @nl0pvm .

@feelthepower jij hebt de automation ook gebruikt zag ik, maar als ik die dan disable/boolean op OFF zet, gaat de pomp dan in principe vanzelf weer opwarmen als er vraag is/blijft ?
Ik twijfel nu of het door mijn werkende automation kwam dat de warmtevraag gestopt is, hoe kan ik dit controleren ?

[ Voor 40% gewijzigd door GeeMoney op 23-01-2024 22:41 ]

[GraceGRD]

Hoi ik heb een kleine demo gemaakt om via een CLI wat commands te sturen met een evofw3 gateway.

https://github.com/GraceGRD/pyIthoRFT/tree/demo-cli

Mocht iemand hier mee aan de slag gaan, dan kan wel wat helpen. Om het puzzelen wat makkelijker te maken zou ik de log data bijvoorbeeld kunnen filteren op een set aan addressen, dat overige communicatie niet in de log komt.

https://github.com/GraceG...li/IthoRFT/remote.py#L555

Hier worden commands verstuurd, zou je uit kunnen bereiden.

[Onl1ne1373]

@GeeMoney Heb je in je WPU de volgende setting? (WebInterface van de Addon)

code:

4 ​​Max manaul opeation time (min) default 0

Als je die hebt zou ik verwachten dat je ook manual control ondersteuning hebt.
Ik zou deze op 30min zetten.

[GeeMoney]

Onl1ne1373 schreef op woensdag 24 januari 2024 @ 09:20:
@GeeMoney Heb je in je WPU de volgende setting? (WebInterface van de Addon)

code:

4 ​​Max manaul opeation time (min) default 0

Als je die hebt zou ik verwachten dat je ook manual control ondersteuning hebt.
Ik zou deze op 30min zetten.

Ja, die heb ik. En wat doet die ?

[Onl1ne1373]

GeeMoney schreef op woensdag 24 januari 2024 @ 10:12:
[...]
Ja, die heb ik. En wat doet die ?

Als je de specificeerde aantal minuten geen manual override commando geeft, gaat hij weer terug naar automatisch.

Als hij op 0 staat moet of via manual override opgeven dat je niet meer override of je moet de warmtepomp even van de stroom halen. Ik vind het erg handig om die wel in te stellen omdat hij dan weer op automatisch springt als je een keer een probleem hebt met je Home Assistant. Dat verhoogt de WAF nogal

[GeeMoney]

Onl1ne1373 schreef op woensdag 24 januari 2024 @ 10:20:
[...]

Als je de specificeerde aantal minuten geen manual override commando geeft, gaat hij weer terug naar automatisch.

Als hij op 0 staat moet of via manual override opgeven dat je niet meer override of je moet de warmtepomp even van de stroom halen. Ik vind het erg handig om die wel in te stellen omdat hij dan weer op automatisch springt als je een keer een probleem hebt met je Home Assistant. Dat verhoogt de WAF nogal

Ok, die zet ik dan even op 30, wel handig inderdaad.
Momenteel verwarmt hij niet maar ik probeer ook het Tarrif van 0 naar 1 te zetten want dat leek mij een makkelijk herkenbare test die ook niet afhankelijk is van stook gedrag. (want ik twijfel nog steeds of het werkt)
Als ik de automation echter wijzig naar de index15 zoals in de topic start dan zie ik bij imho-status van de Haddon Tarrif niet naar 1 springen. Dan lijkt het mij dat de boel nog niet werkt, toch ?

Wat mij ook opvalt trouwens is dat die compressor 0% is of 100% , Ik had verwacht dat hij trapsgewijs afhankelijk van de behoefte daarin ook zou schalen ?

Ik heb syslog even aangezet maar als ik dus zo'n trigger afvuur zie ik ook in debug niets binnenkomen of loggen vanuit de module, klopt dit ?

[ Voor 12% gewijzigd door GeeMoney op 24-01-2024 10:37 ]

[Onl1ne1373]

GeeMoney schreef op woensdag 24 januari 2024 @ 10:23:
[...]
Dan lijkt het mij dat de boel nog niet werkt, toch?

Ik heb nog nooit met de tarieven gespeeld, daar kan ik niet over oordelen.
De warmtevraag kan je volgens mij vrij makkelijk zetten en controleren.
Ook de override van de buitentemperatuur.

Wat mij ook opvalt trouwens is dat die compressor 0% is of 100% , Ik had verwacht dat hij trapsgewijs afhankelijk van de behoefte daarin ook zou schalen ?

Nee, een WPU is aan of uit. Moduleren heeft ook niet zoveel zin omdat hij al zo weinig vermogen levert.
Hij wacht met aan gaan totdat er voldoende behoefte is om volledig aan te gaan.
