Home assistant Ecoforest warmtepomp en eplucon thermostaat

[Vaez]

@Koen Hendriks Sinds zondag heeft de integratie perfect gewerkt, echter vandaag een nieuwe integratie vanuit Hacs geinstalleerd(rond 15:30), hierbij moest home assistant herstarten en sindsdien worden de waarde niet meer geupdate. In de log zie ik(2 uur na het herstarten waarbij het updaten gestopt is) weer de volgende melding:

code:

2024-11-19 17:36:44.214 ERROR (MainThread) [custom_components.eplucon] Something went wrong when updating Eplucon device from API: 'data'
2024-11-19 17:36:44.214 ERROR (MainThread) [custom_components.eplucon] Unexpected error fetching Eplucon devices data
Traceback (most recent call last):
  File "/usr/src/homeassistant/homeassistant/helpers/update_coordinator.py", line 382, in _async_refresh
    self.data = await self._async_update_data()
                ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
  File "/usr/src/homeassistant/homeassistant/helpers/update_coordinator.py", line 279, in _async_update_data
    return await self.update_method()
           ^^^^^^^^^^^^^^^^^^^^^^^^^^
  File "/config/custom_components/eplucon/__init__.py", line 57, in async_update_data
    raise err
  File "/config/custom_components/eplucon/__init__.py", line 46, in async_update_data
    realtime_info = await client.get_realtime_info(entry_device.id)
                    ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
  File "/config/custom_components/eplucon/eplucon_api/eplucon_client.py", line 54, in get_realtime_info
    common_info = CommonInfoDTO(**data['data']['common'])
                                  ~~~~^^^^^^^^
KeyError: 'data'

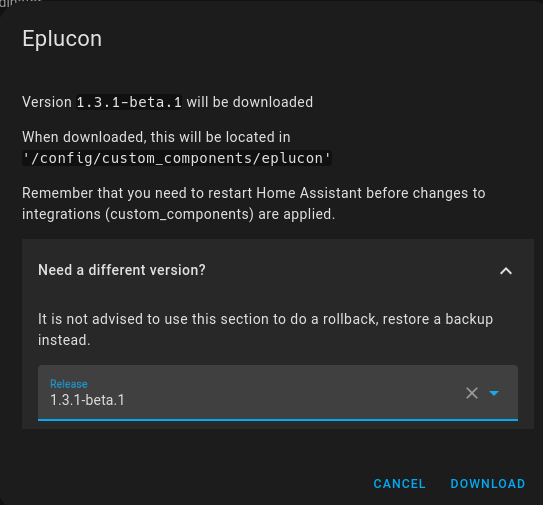

Dit is met de laatste beta versie.

Het lijkt ook niet aan de api key te liggen, nadat ik de gehele integratie verwijder en opnieuw dezelfe api key invul dan worden de waarde weer netjes geupdate. Alleen herstarten daarentegen lost het probleem niet op en geeft geen verschil.

[ Voor 6% gewijzigd door Vaez op 19-11-2024 19:13 ]

[peeter123]

@Koen Hendriks Ik heb de laatste beta versie ook even getest nadat ik precies dezelfde problemen had als @Vaez.

Helaas lijkt het vervangen van de HTTP client niet te werken, ook hier worden de entiteiten niet geüpdatet en krijg ik KeyError: 'data'.

Nog even door de code gekeken en vraag me nog af hoe de _async_update_data() kan werken in de EpluconCoordinator want de functie self.eplucon_api.fetch_data() lijkt niet te bestaan? Gaat daar misschien iets mis met het updaten van de data?

[pat242]

Gwaihir schreef op woensdag 13 november 2024 @ 13:32:
[...]

Wat bedoel je (te doen)?

Een console applicatie schrijven die inlogt bij eplucon en de call naboots waarbij de temperatuur ingesteld kan worden en die dan onderwater vanuit HA aan kunnen roepen. Want via de API komt die er voorlopig toch niet.

De andere oplossing is een modbus card in de WP te plaatsen, echter wil ik de garantie nog niet verspelen door er iets in te plaatsen.

[ Voor 22% gewijzigd door pat242 op 20-11-2024 17:14 ]

[superyupkent]

pat242 schreef op woensdag 20 november 2024 @ 17:07:
[...]
Een console applicatie schrijven die inlogt bij
De andere oplossing is een modbus card in de WP te plaatsen, echter wil ik de garantie nog niet verspelen door er iets in te plaatsen.

Kan me niet voorstellen dat je daar de garantie mee verspeeld. Is heel simpel. En je hebt gewoon alles lokaal zonder dat je van een derde partij api afhankelijk bent.

[Koen Hendriks]

@peeter123 & @Vaez

Ik heb sinds 20 november dezelfde issue. Ik zal is in de client en de coordinator duiken. Misschien dat ik de integratie even voor een gedeelte moet herschrijven want het lijkt inderdaad niet goed te gaan bij het verwerken van de data.

[bjp]

ik heb zo'n modbus kaart erin gezet: je hoeft geen zegels te breken voor garantie. Een paar schroeven van het voorste paneel, maar die is al open geweest tijdens installatie (ze moeten er de voeding/thermostaat in aansluiten).

Nu strikt genomen _kan_ je via modbus dingen doen wat "gevaarlijk" zijn, instellingen zo zetten dat de WP sneller kapot gaat. Maar dat gaat ook via het installeur-menu, of zelf door de thermostaat.

[Gwaihir]

bjp schreef op dinsdag 26 november 2024 @ 10:51:
ik heb zo'n modbus kaart erin gezet

Want 't Eplucon apparaat zit al op BMS2?

[superyupkent]

Gwaihir schreef op dinsdag 26 november 2024 @ 11:08:
[...]

Want 't Eplucon apparaat zit al op BMS2?

Klopt, een th-tune met modbos op BMS2. Of een th-touch op BMS2 en modbus functionaliteit via de insteek kaart.

[bjp]

idd. De ThTouch gebruikt eentje, met een insteekkaart + kabel kan je een ESPHome node (met nodige RS485 bridge) aansluiten, en deze dan aan HomeAssistant koppelen.

[Gwaihir]

Ok, fijn dat even weer scherp te hebben, @superyupkent, @bjp.

Ik snap wel dat de drempel dan net iets hoger voelt voor @pat242, dan bij simpelweg 'een aansluiting gebruiken'.

Hier geen th.. apparaat, BMS2 zelf in gebruik, en dat werkt prima . (En vermoedelijk exact zoals de insteekkaart.)

[bjp]

ik heb ooit iemand een "man-in-the-middle" weten te maken: Een ESP node tussen de Th-Touch en de WP, dus twee RS485 verbindingen, eentje naar elk. Of je zet jezelf "in de lus" want RS485 ondersteunt chaining.

Maar da's een stuk moeilijker op te zetten, en zolang je ESP niet tegoed is geprogrammeerd, is je Th-Touch niet langer verbonden met je WP

Je hebt wel geen insteekkaart nodig.

[pat242]

pat242 schreef op woensdag 20 november 2024 @ 17:07:
[...]


Een console applicatie schrijven die inlogt bij eplucon en de call naboots waarbij de temperatuur ingesteld kan worden en die dan onderwater vanuit HA aan kunnen roepen. Want via de API komt die er voorlopig toch niet.

De andere oplossing is een modbus card in de WP te plaatsen, echter wil ik de garantie nog niet verspelen door er iets in te plaatsen.

Ik heb het eindelijk voor elkaar gekregen om buiten de website en/of app om de benodigde aanroepen te doen en kan de temperatuur van de warmtepomp wijzigen. Nu nog eens zien hoe dat in een stuk code gegoten kan worden, zodat het aanroepbaar is vanuit home assistant. Heb nog geen idee hoe en wanneer.

[ Voor 7% gewijzigd door pat242 op 02-12-2024 16:14 ]

[Gwaihir]

bjp schreef op dinsdag 26 november 2024 @ 13:27:
ik heb ooit iemand een "man-in-the-middle" weten te maken: Een ESP node tussen de Th-Touch en de WP, dus twee RS485 verbindingen, eentje naar elk. Of je zet jezelf "in de lus" want RS485 ondersteunt chaining.

Maar da's een stuk moeilijker op te zetten, en zolang je ESP niet tegoed is geprogrammeerd, is je Th-Touch niet langer verbonden met je WP

Hmm.. dan heb je twee aansturingen die los van elkaar en tegen elkaar in de WP opdrachten geven? Klinkt niet top (en ook niet 'garantie vriendelijk').

Daarom lijkt "in de lus" me onvoldoende, hoewel makkelijk aan te sluiten. "Man-in-the-middle" kan theoretisch zeker, maar om dat goed te krijgen..

Wel kun je "in de lus" natuurlijk meekijken..

[bjp]

mja via 2 BMS'en doe ik het nu ook.

Je moet idd wel wat nadenken wat je doet: bijvoorbeeld niet beginnen SWW temperaturen aanpassen via eigen aansturing, en dan de TH-Touch ook een SWW-weeksturing hebben.

Gelukkig is de Th-Touch niet "zo slim" en past hij weinig aan tenzij je via zijn interface bezig bent. Als je menus opent, leest hij ook van de WP zelf (en geen locale cache of zo).

Wat je niet direct in de WP zelf vind, is de ruimte-temperatuur waar de TH-Touch in staat (of nog niet gevonden). Dus ik vermoed dat die thermostaat wel de "aan/uit" doet voor de CV-circulator.

[Koen Hendriks]

Wij gaan straks 10 dagen met vakantie.

Is het dan verstandig om via de th-touch de warmte pomp uit te zetten? Of in vakantie modus ofzo?

[JuutieZ]

Warm water moet je in de gaten houden voor legionella, maar een legionellarun als je terugkomt is goed genoeg.
Je zou de binnentemperatuur wel wat lager kunnen zetten, maar uit zou ik niet doen in dit seizoen.

[bjp]

voor 10 dagen: tegen dat je huis wat afgekoeld is, ben je al gemakkelijk 3 dagen verder.

Terug opwarmen met een WP is lang en traag. Duurt gemakkelijk 1 dag.

Het enige dat je kan doen: SWW afzetten, en terug opzetten enkele uren voor je thuis aankomt (via de app of zo) - zo heb je ineens ook een legionella run.

Een graadje of twee minder mag ook, maar doet niet zoveel.

[Gwaihir]

@Koen Hendriks In 't algemeen zegt men dat je de verwarming op 10 graden kunt zetten tijdens vakantie (niet uit). De traagheid van terug opwarmen is je grootste uitdaging: je hebt een manier nodig om de opwarming zeker 24 uur voor thuiskomst al weer te starten.

Oftewel: ik mag hopen dat je in die vakantiemodus zet hoe lang je op vakantie gaat, zodat je toch weer in een (redelijk) warm huis thuis komt?

[Koen Hendriks]

Bedankt voor de reacties, bevestigd een beetje mijn idee.

Dacht zelf dus ook aan temperatuur instellen op 10 graden. En dan 24 uur voor terug keer via eplucon website temperatuur weer op 20 zetten.

[bjp]

ik zoek een EcoForest modbus register, de deltaT van de productie-pump (dus het verschil tussen Heating Out/Heating In waartoe hij regelt).

Ik heb een gelijkaardig register voor de brine-pump (adres 184).

Kent iemand er het adres van?

[pat242]

Hallo,

Zoals ik eerder had bericht in deze groep, was ik op zoek naar manieren om de Ecoforest warmtepomp via Home Assistant te bedienen. Het uitlezen van de gegevens was al gelukt, maar het aanpassen nog niet. Ik wilde dat graag doen zonder extra hardware aan de warmtepomp zelf toe te voegen – dat komt wel later, na de garantie of als de servicemonteur langskomt.

Het was een beetje een zoektocht en heeft wat moeite gekost, maar het is gelukt! Ik hoef nu de th-Touch niet meer aan te raken en kan alles via de app van en met Home Assistant regelen. Via de thermostaatkaart stel ik de temperatuur in, net zoals voor andere ruimtes in huis, en kan ik automatisch de temperatuur verhogen of verlagen, bijvoorbeeld als ik op vakantie ben. Ik heb nu meer controle over wanneer de warmtepomp wel of niet aanstaat. De APX-mode van Eplucon zelf is so basic dat ik denk het met Home Assistant slimmer toen, ik kan in ieder geval de actuele kosten combineren met de overschot aan enerrgie en of de pomp binnen afzienbare tijd toch aan zou slaan.

Wil je meer weten en het ook proberen. Kijk dan op https://github.com/pdevick/EpluControl

[ Voor 28% gewijzigd door pat242 op 12-01-2025 14:44 ]

[HectorMalot]

Koen Hendriks schreef op dinsdag 7 januari 2025 @ 14:36:
Bedankt voor de reacties, bevestigd een beetje mijn idee.

Dacht zelf dus ook aan temperatuur instellen op 10 graden. En dan 24 uur voor terug keer via eplucon website temperatuur weer op 20 zetten.

Hah, dit had ik ook gedaan een jaar of 2 terug toen we een maand weg waren. Huis terug naar 12 graden. Ik 48 uur van te voren proberen de temperatuur weer omhoog te zetten. Deed het aanpassen van de temperatuur in de e-plucon app het niet... Goed om vooraf te checken

[Gwaihir]

bjp schreef op dinsdag 7 januari 2025 @ 16:01:
ik zoek een EcoForest modbus register, de deltaT van de productie-pump (dus het verschil tussen Heating Out/Heating In waartoe hij regelt).

Ik heb een gelijkaardig register voor de brine-pump (adres 184).

Kent iemand er het adres van?

Delta-T verwarming is 154,
Delta-T koeling is 156

[Koen Hendriks]

HectorMalot schreef op zaterdag 25 januari 2025 @ 12:57:
[...]


Hah, dit had ik ook gedaan een jaar of 2 terug toen we een maand weg waren. Huis terug naar 12 graden. Ik 48 uur van te voren proberen de temperatuur weer omhoog te zetten. Deed het aanpassen van de temperatuur in de e-plucon app het niet... Goed om vooraf te checken

Hier is alles goed gegaan gelukkig haha. De app is niks meer dan gewoon een kale browser naar hun website geloof ik, ik heb gewoon de website gebruikt.

[bjp]

Gwaihir schreef op zaterdag 25 januari 2025 @ 17:00:
[...]

Delta-T verwarming is 154,
Delta-T koeling is 156

ik had deze als "hysteresis" voor Heating/Cooling... bizaar.

[wdool]

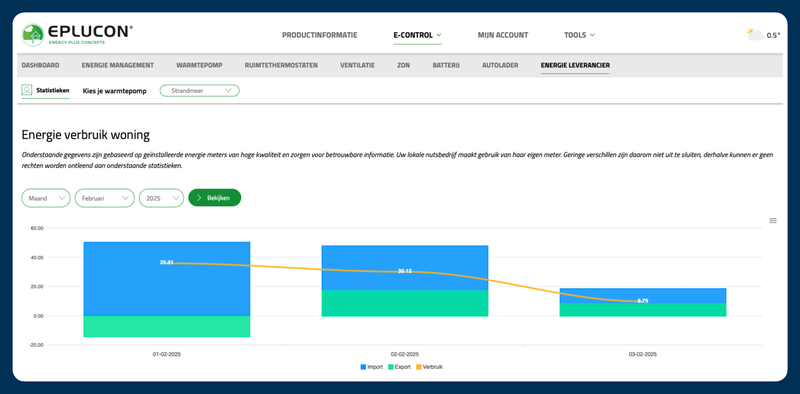

Ik zag zojuist dat er nieuwe waarden zijn in de interface en API van Eplucon:

"Actueel verbruik":1.843,
"Totaal import energie":10.529,
"Totaal geproduceerde energie":6.171,

Enig idee wat dit is?
Hopelijk is dit energie verbruik in kWh maar ik herken de cijfers dan niet helemaal....

Screenshot:.


PS link naar Homey integratie: https://community.homey.a...-th-touch-heatpump/107082

[ Voor 25% gewijzigd door wdool op 03-02-2025 13:36 . Reden: van EN naar NL ]

[Vaez]

hier zijn deze gegevens niet beschikbaar, is dit niet de stroommeter(deze heb ik namelijk niet) die je zou kunnen aansluiten op je warmtepomp zodat deze weet dat je zonnepanelen bv stroom opbrengen en de warmtepomp op basis daarvan moet opwarmen?

[Koen Hendriks]

wdool schreef op maandag 3 februari 2025 @ 13:33:
Ik zag zojuist dat er nieuwe waarden zijn in de interface en API van Eplucon:

"Actueel verbruik":1.843,
"Totaal import energie":10.529,
"Totaal geproduceerde energie":6.171,

Enig idee wat dit is?
Hopelijk is dit energie verbruik in kWh maar ik herken de cijfers dan niet helemaal....

Screenshot:.
[Afbeelding]

PS link naar Homey integratie: https://community.homey.a...-th-touch-heatpump/107082

Volgens mij zaten deze er al een tijdje in. Heb ze al een poos in mijn home assistant integratie staan. Ik heb zelf ook altijd de waarde 0 hier.

[845]

Hier is de waarde via de API/Portal ook altijd 0. Ik vermoed dat je dan inderdaad ergens een meter moet hebben.
Rare blijft dat hij via modbus (reg 5082) wel een actuele waarde geeft, deze is echter niet het volledige verbruik, maar enkel dat van de compressor.
Idle liggen die iets van 30W uit elkaar, in bedrijf iets meer (de 230V pompjes draaien dan).

Dit is van zojuist (in bedrijf; de 230V pompjes zitten op L1):

[wdool]

Ik heb inderdaad een meter in de meterkast in laten bouwen om de zonnepanelen opbrengst (overschot) direct de boiler te laten verwarmen.

[PMuizen]

Hallo allen,

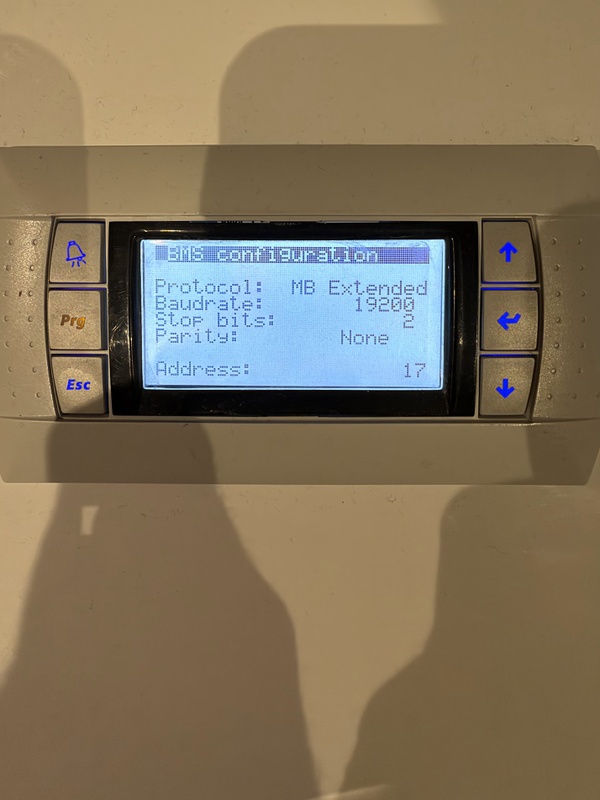

Ik kom helaas niet uit de directe BMS modbus connectie.
Heb een Waveshare RS485 TO ETH gekocht.
BMS kaart gekocht en in het binnendeel geplaatst.

HA vind wel de waveshare maar ik krijg geen sensoren uitgelezen.
2025-03-18 19:12:31.131 INFO (MainThread) [homeassistant.components.modbus.modbus] modbus Ecoforest communication open

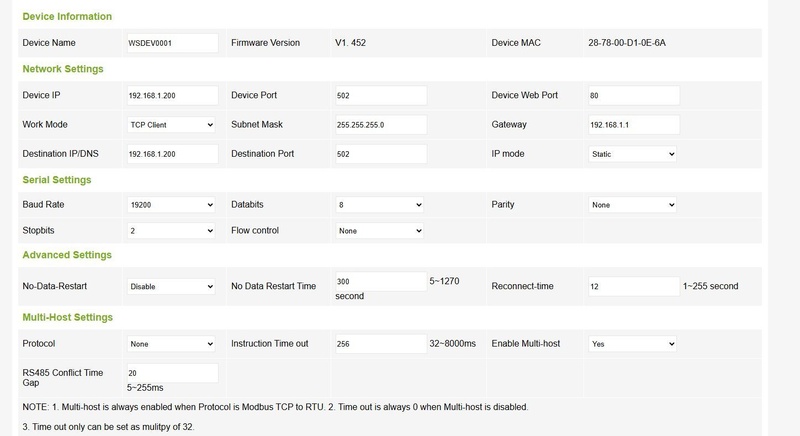

In Waveshare de volgende selectie gedaan


Configuration.yaml de onderstaande code

code:

- name: "Ecoforest"
  type: rtuovertcp
  host: 192.168.1.200
  port: 502
  delay: 5
  sensors:
    - name: "Heatpump Outside Temperature"
      unit_of_measurement: °C
      scale: 0.1
      precision: 1
      slave: 17
      address: 11
      data_type: int16

Iemand die een suggestie heeft wat ik nog zou kunnen checken?

[PMuizen]

Inmiddels een paar uur verder maar het is gelukt!!
Heb een firmware update gedaan van de waveshare en "work mode" aangepast naar server.

[ Voor 4% gewijzigd door PMuizen op 19-03-2025 13:36 ]

[Koen Hendriks]

PMuizen schreef op dinsdag 18 maart 2025 @ 23:16:
Inmiddels een paar uur verder maar het is gelukt!!
Heb een firmware update gedaan van de waveshare en "work mode" aangepast naar cliënt.

Ik wil ook nog kijken naar de modbus... fijn dat het gelukt is. Was de installatie complex?

In je screenshot stond je work mode overigns al op (TCP) client.

[PMuizen]

Koen Hendriks schreef op woensdag 19 maart 2025 @ 11:22:
[...]


Ik wil ook nog kijken naar de modbus... fijn dat het gelukt is. Was de installatie complex?

In je screenshot stond je work mode overigns al op (TCP) client.

Nee, het is allemaal makkelijker dan gedacht. Vooral de settings waren even puzzelen en het firmware updaten. Had helaas geen PoE dus moest even een oude adapter ervoor opofferen.

Bedoelde TCP server. Heb het aangepast

Nu alleen er nog achter komen hoe je uberhaupt met HA een modbus write commando geeft

[ Voor 8% gewijzigd door PMuizen op 19-03-2025 13:36 ]

[845]

PMuizen schreef op woensdag 19 maart 2025 @ 13:35:
Nee, het is allemaal makkelijker dan gedacht. Vooral de settings waren even puzzelen en het firmware updaten. Had helaas geen PoE dus moest even een oude adapter ervoor opofferen.

Lekker bezig! Uiteindelijk heb ik het DC verdeelblok gebruikt voor de voeding, dus de waveshare zit in de WP en wordt ook vanuit daar gevoed. Alleen het ethernet kabeltje gaat naar buiten.

Ik heb van DHW een climate gemaakt, dat is meteen ook de enige instelling die ik wel eens vanuit HA aanpas:

code:

    climates:
      - name: "Heatpump DHW"
        slave: 17
        address: 8
        precision: 1
        scale: 0.1
        max_temp: 65
        min_temp: 40
        target_temp_register: 17
        temp_step: 1
        temperature_unit: °C

[PMuizen]

Bedankt, de climates "class" kende ik nog niet. Handig en behulpzaam.
Het DC blok heb ik wel naar gekeken maar zat erg vol en wist ook niet exact waar in te prikken. Maar staat nog wel op de lijst om te doen.

Ik zou wel nog middels een script iets extra's willen instelling qua voorwaarden.

Bijvoorbeeld als zonnepanelen X kW levert dat deze dan de Delta T van DHW even verlaagd naar 1 of dat ik de setpoint van target_temp_register: 17 aanpas naar een hogere setpoint.

Iemand hier almee gewerkt?

[ Voor 16% gewijzigd door PMuizen op 19-03-2025 17:47 ]

[845]

Ik ben daarmee aan het experimenteren, maar de automation nog niet af (nu nog een vast contract, dus slechts spelen).
Mijn plan is overigens om alleen het DHW setpoint naar 58 te zetten en dan weer terug wanneer de temp boven de 52 komt of de boolean's afvallen (standaard is SP 53 met delta van 5.8 uit m’n hoofd).

Voor nu heb ik een boolean template sensor (eigenlijk 3) die mij vertellen of er energie over is. Volgende stap komt ergens komende weken.

Ik heb de Entsoe integratie voor de dynamische tarieven en de modbus solaredge integratie voor PV en accu.
Mocht je het niet 1:1 kunnen gebruiken, dan wellicht ter inspiratie:

code:

template:
  - trigger:
      - trigger: time_pattern
        minutes: "/1"
    binary_sensor:
      - name: "Free energy from net"
        unique_id: "free_energy_from_net"
        state: >
          {% set nowHour = now().replace(minute=0, second=0, microsecond=0).isoformat(' ') %}
          {{ (state_attr('sensor.average_electricity_price_today', 'prices') | selectattr('price', '<', 0.0) | selectattr('time', '==', nowHour) | list | length) > 0 }}
      - name: "Free energy from sun"
        unique_id: "free_energy_from_sun"
        state: >
          {% set battFull = ( states('sensor.solaredge_b1_state_of_energy') | int ) > 90 %}
          {% set panelToGrid = ( states('sensor.solar_panel_to_grid_w') | int ) > 2000 %}
          {% set feeFromSun = ( battFull and panelToGrid ) %}
          {{ feeFromSun }}
      - name: "Now is cheapest"
        unique_id: "now_is_cheapest"
        state: >
          {% set nowHour = now().replace(minute=0, second=0, microsecond=0).isoformat(' ') %}
          {{ as_timestamp((state_attr('sensor.average_electricity_price_today','prices_today') | sort(attribute='price') | first).time) == as_timestamp(nowHour) }}

[ Voor 5% gewijzigd door 845 op 20-03-2025 11:10 ]

[bjp]

als je een thuisbatterij hebt, is het soms 'eenvoudiger' om gewoon de SoC te gebruiken voor automation.

ik begin dingen aan te zetten boven de 90%, boven de 95% en zo verder. Dat heb je ook 'wat marge' als er effe een wolk 2 minuten later voorbij passeert. Het geeft ook een 'rustigere' aansturing dan instantane overschot, dan zit je niet zomaar continu dingen aan en uit te zetten.

[PMuizen]

Bedankt, zitten nuttige stukken in, die ik ga gebruiken!

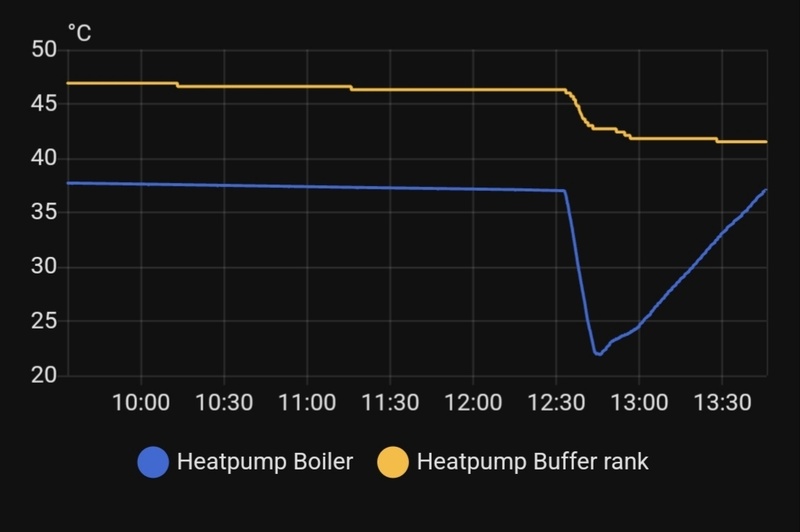

Nu ik aan het monitoren ben zie ik na het douche een grote dip in de DHW sensor. Dat er een dip komt is logisch maar geen 10K. De fysieke sensor zit ook helemaal onderin het vat.

Ga ook kijken dat als er een % daling is binnen x tijd de DT DHW tijdelijk verhoogd wordt zodat het aan signaal uitblijft. Na het bijvullen van de boiler wil ik de correcte waarde krijgen dus dan even wachten tot het geheel weer "gemengd" is en de actuele temperatuur bereikt is.

[845]

PMuizen schreef op vrijdag 21 maart 2025 @ 14:09:
...
Nu ik aan het monitoren ben zie ik na het douche een grote dip in de DHW sensor. Dat er een dip komt is logisch maar geen 10K. De fysieke sensor zit ook helemaal onderin het vat.
...

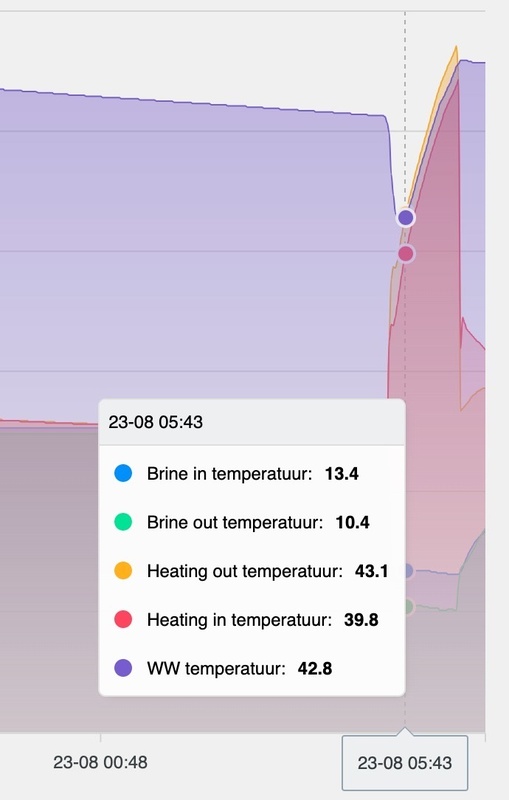

Bij ons is dat vooral wanneer de DHW productie begint, het staat hier los van het gebruik. De sensor zit bij ons overigens midden in het vat (wij hebben een 300L), ik weet eigenlijk niet wat daar logisch is.
Ter indicatie een screenshot van het Eplucon portal. Ik heb hier overigens niets aan gedaan, misschien is wel de enige oplossing de sensor verplaatsen, maar dat zou dan ook het opstart moment weer kunnen veranderen.

[PMuizen]

Bij het opstarten is het niet heel gek, want dan is het water van de spiraal in de boiler nog kouder.
Wij hebben ook een 300 liter en de sensor zit trouwens op 1/3 onderin. Dus niet helemaal onderin.

In theorie is hoe lager de sensor hoe meer warm tapwater je hebt omdat alles erboven in ieder geval op die temperatuur is maar dus ook hoe sneller die geactiveerd wordt bij instroom van koud water.

[Vaez]

Ik had hetzelfde gezien en toen uitgezocht waardoor dit komt. Koud water is zwaarder dan warm water, en mengt daarom slecht/niet met elkaar. Aangezien het koude water onderin wordt toegevoegd en het warme water via de bovenkant de boiler verlaat, is er een moment dat er ineens veel kouder water bij de temperatuur sensor komt. Deze zit namelijk iets onder het midden. Op dit moment zie je dan ook dat de temperatuur enorm snel zakt in het vat zonder dat eigenlijk de douch echt koud wordt(deze krijgt nog het warme water wat bovenin het vat aanwezig is.

De spiraal daarentegen loopt door heel de boiler en warmt daarom al het water geleidelijk op, om die reden gaat de opwarming dan ook langzaam en geleidelijk in de grafiek.

[Gwaihir]

845 schreef op woensdag 19 maart 2025 @ 16:32:
Uiteindelijk heb ik het DC verdeelblok gebruikt voor de voeding, dus de waveshare zit in de WP en wordt ook vanuit daar gevoed. Alleen het ethernet kabeltje gaat naar buiten.

Ik kocht net zo'n Waveshare voor wat anders. Maar ik kocht de PoE versie. Hoeft ook alleen het ethernet kabeltje naar elders .

[Gwaihir]

PMuizen schreef op dinsdag 18 maart 2025 @ 23:16:
en "work mode" aangepast naar server.

Dat dus, voor wie later volgt. De EcoForest is client op deze verbinding, geen server. Dus je converter is server.

[PMuizen]

845 schreef op woensdag 19 maart 2025 @ 16:32:
[...]


Lekker bezig! Uiteindelijk heb ik het DC verdeelblok gebruikt voor de voeding, dus de waveshare zit in de WP en wordt ook vanuit daar gevoed. Alleen het ethernet kabeltje gaat naar buiten.

Heb ik nu ook gedaan, was even puzzelen maar gelukt.

Verder heb ik inmiddels de aansturing van tapwater anders gedaan dan standaard.
Ik merkte gewoon dat bij even douchen de warmtepomp aansloeg (delta T van 15 soms) omdat er koud water bij kwam .
Heb nu een extra thermostaat boven in de boiler gedaan en als die lager is dan setpoint gaat de warmtepomp aan als de sensor onderin het setpoint heeft bereikt gaat de DHW weer uit.

Zie hieronder het verloopt van tapwater bij/na het douchen. Waarbij blauw sensor onderin is en geel bovenin.

[JuutieZ]

@PMuizen Zit de tweede sensor nog in de tank of heb je die aan de uitgaande buis vastgemaakt?

[PMuizen]

Nee, die heb ik zelf toegevoegd. Dacht eerst het hele boilervat leeg te moeten laten lopen maar viel mee.

Stappenplan in het kort als ik toch bezig ben.
1. Hoofdkraan dicht
2. Warme kraan aan en douche open gezet
3. Dompelbuis geplaatst net zoals onder het vat, uiteindelijk "moer" eruit en dompelbuis erin geplaatst terwijl het vat vol zat. Stroomde beetje water uit.
4. Thermometer erin gezet.
5. Thermometer ook aangesloten op vrije uitgang op din relais (Heathpump buffer tank)
5a. Beide sensoren nog even een verschillende offset gegeven. Aangeven temperatuur klopte niet, met andere losse thermometers gecheckt.
6. Automation gemaakt
7. Hoofdkraan open
8. Warme kraan en douche dicht

[ Voor 3% gewijzigd door PMuizen op 24-04-2025 22:28 ]

[845]

PMuizen schreef op donderdag 24 april 2025 @ 21:50:
[...]


Heb ik nu ook gedaan, was even puzzelen maar gelukt.

Verder heb ik inmiddels de aansturing van tapwater anders gedaan dan standaard.
Ik merkte gewoon dat bij even douchen de warmtepomp aansloeg (delta T van 15 soms) omdat er koud water bij kwam .
Heb nu een extra thermostaat boven in de boiler gedaan en als die lager is dan setpoint gaat de warmtepomp aan als de sensor onderin het setpoint heeft bereikt gaat de DHW weer uit.

Zie hieronder het verloopt van tapwater bij/na het douchen. Waarbij blauw sensor onderin is en geel bovenin.

[Afbeelding]

Bij mij zit de sensor ergens in het midden (dus niet helemaal onder). Ik zie wel een dip, maar niet zo extreem als bij jou en alleen bij aanslaan van de WP om DHW te gaan maken.
Op basis van de huidige ervaring denk ik dat ik het bij preventief verwarmen op "gratis" energie ga houden en niet een extra sensor toevoeg.

Begrijp ik het goed dat je de sensor op de PLC van de WP aangesloten hebt?

[PMuizen]

Ja snap ik. Had ook niet zo'n extreme daling verwacht, gekke is wel dat het niet altijd is.

Maar klopt ik heb een nieuwe sensor hardware matig gekoppeld aan de plc.

[jre99]

Iemand enig idee wat ik (nog) kan doen als mijn Eplucon TH-Tough het WIFI signaal/netwerk Niet meer vind?
(dus totaal geen WIFI signaal meer vind; bij menu-optie: selecteer/vind -zoiets dus- WIFI)

Ik ben recent overgegaan op Ziggo (voorheen KPN); maar ZIGGO Wifi staat uit op het Ziggo modem/router omdat ik overal in huis een ASUS iMesh WIFi systeem/signaal heb. Dit IMesh Wifi signaal is overal 'uitstekend' (dus ook nabij de TH-Tough). Eerder werkte het met iMesh en KPN prima.
Al gebruik ik nu wel een nieuwere ASUS Tri-band (hoofd) Router als eerder.

Ik heb dit iMesh WIFI signaal al gesplitst in een apart 2.4 en 5 Ghz signaal (was een tip ergens).
Want zover ik weer ondersteund de TH-Tough alleen 2.4 Ghz. Nog steeds wordt WIFI niet gevonden.

Ook al een oude (alleen 2.4) Ghz router getest (iMesh daarbij uitgezet).
Ook dat signaal is in de buurt van de TH-Tough prima te ontvangen (getest op een android telefoon).
Maar ook nu ziet de Th-Tough geen WIFI signaal/netwerk.

Ook al op de TH-Tough DHCP uitgezet vooraf het signaal zoeken (niet gevonden) en weer aan gezet (en opnieuw gezocht: nada; niets). Dat verschillende keren geprobeerd.

TH-Tough WIFI module uit en aan gezet (verschillende keren); doet ook niets (vond dus nog steeds niets).

Wel nog niet poort 2000 op de Ziggo Router/modem gecontroleerd (maar doet dat uberhaupt iets als de Th-Tough totaal geen WIFI signaal ziet).

Iemand nog suggesties ?

Ik hoop dat ik goed mijn vraag plaats (al lang niet meer gepost op Tweakers).
Succes,
J.

[ChrisK]

Mijn vraag gaat over het aanpassen van de minimale snelheid van de brine-pomp. In de nazomer van vorig jaar heb ik hier al een keer over gepost. Probleem is -ondanks verzoek aan installateur- nog niet opgelost, terwijl de sleutel eenvoudig lijkt.

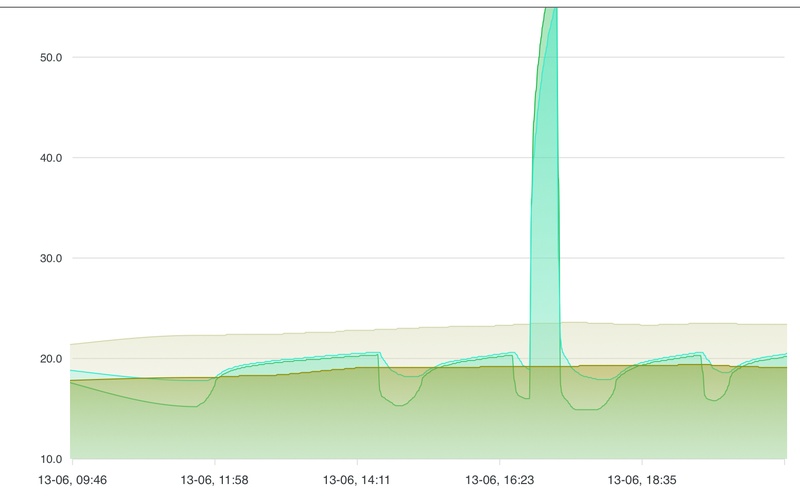

Even in het kort het probleem: Bij het koelen zien we in ons systeem (een renovatievloer met weinig warmtecapaciteit) een enorme zaagtand. Om dat te verklaren ben ik -met de kennis uit dit forum- de brine en productiepomp gaan monitoren. Het blijkt dat tijdens het koelen de dT te groot wordt, waardoor de brine-pomp terug gaat schakelen. Als deze zijn minimum bereikt heeft (50%) dan schakelt de brine pomp uit. Gevolg: temperatuur in de vloer loopt weer op tot boven de 20oC, waarna de brine-pomp weer aanslaat. Dan herhaalt deze cyclus zich weer.

Ik heb al geprobeerd de setpoint aan te passen. Dan blijft ie bij 50% brine-pomp net binnen zijn waarden, maar zakt de vloertemperatuur richting 16 graden. Lekker koel, maar ook gelijk condensvorming. Dus om een vloertemp (Tuit) te hebben van ca 18 graden moet mijn setpoint omhoog en zou de brinepomp langzamer moeten draaien om de dT niet te groot te maken.

Mijn vraag: kan ik de minimale snelheid van de brine-pomp zelf lager dan 50% zetten, en, is er een reden waarom 50% het minimum is? Wat kan er fout gaan bij een lagere snelheid?

[ Voor 8% gewijzigd door ChrisK op 13-06-2025 21:05 ]

[845]

...
Mijn vraag: kan ik de minimale snelheid van de brine-pomp zelf lager dan 50% zetten, en, is er een reden waarom 50% het minimum is? Wat kan er fout gaan bij een lagere snelheid?

[Afbeelding]

Wat ik kan vinden (in de handleiding) is dat je het minimum in zou moeten kunnen stellen bij de "Protection configuration". Of het kwaad kan, vind ik lastig te zeggen, wellicht dat iemand anders weet waarom dat minimum standaard op 50% staat, ik kan een hele hoop redenen bedenken (drukopbouw, opstart weerstand, flow, pomp karakeristiek, ...), maar weet niet waarom dat dan tot specifiek 50% leidt.
Je zou ook Eplucon een mailtje kunnen sturen met de vraag of het kwaad zou kunnen.

[bjp]

bij mij staat deze op 20% minimum

[bjp]

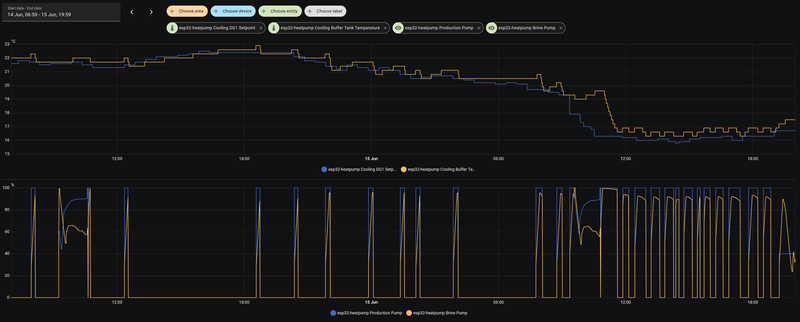

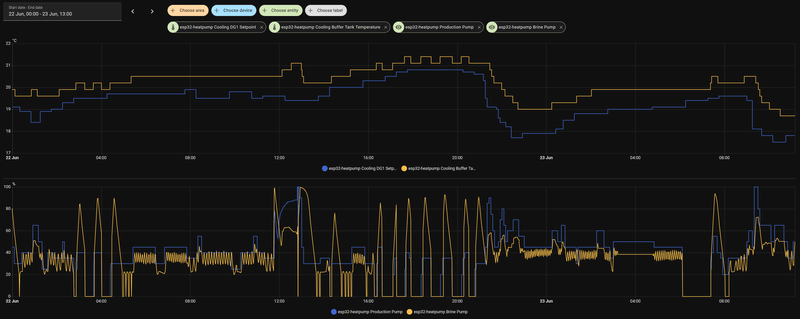

ik kon me soms ergeren aan het aantal start/stops van de passieve koeling, zie voorbeeld een paar weken terug:



ik merkte op dat de brine-pump wel op delta-T gestuurd wordt, maar dat de productie-pomp sowieso naar 100% gaat. Hierdoor koelt het buffer-vat snel af, en zit het ding te pendelen.

Ik heb toen via home-assistant proberen een eigen regellus te vinden, door de productie-pomp "maximum" wat in te regelen.
Het is "beter" maar nog niet heilig:


Hebben jullie tips? of hoe regelen jullie deze?

Ik heb niet echt een productiepomp delta-T gevonden voor koeling dat ook werkt, ik had dit gevonden, maar de waarde lijkt niet zoveel uit te maken:

code:

- <<: *analog_mult10_number_anchor
  name: "Delta-T Start Cooling"
  address: 156
  min_value: 0
  max_value: 20
  device_class: temperature
  unit_of_measurement: "°C"
  #skip_updates: 100
# undocumented register - range is guessed

[JuutieZ]

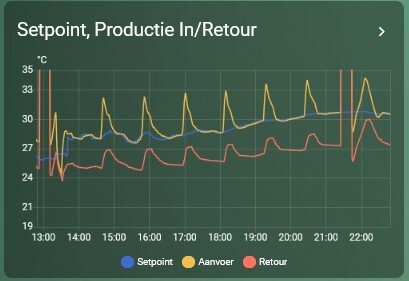

Ik heb geen buffervat, dus heb ik geen probleem met te lage retour. Ik heb tijdens het koelen de max van de brine- en productiepomp op 50%, dat is goed genoeg en zal bij jou ook wel werken als ik het zo zie. Als het echt heet is kun je hem zelf hoger zetten.
Maar is het pendelen zo'n groot probleem? Want het is geen compressor en bij een waterpomp is het niet heel erg.
Daarnaast vind ik je dg1 setpoint vrij hoog staan. Is dit op basis van luchtvochtigheid? want die was niet zo hoog afgelopen tijd, ik kon met 15 graden koelen.

[bjp]

ik zit met radiatoren, en gebruik een berekening van dauwpunt in alle ruimtes (op basis van temperatuur en luchtvochtigheid). Daarvan de hoogste, en dan nog +2 graden. Ik wil geen condens op stalen radiatoren (extra snel roest + waterdruppels zonder afvoer).

[ChrisK]

Installateur heeft minimum van brinepomp verlaagd naar 30%. Draaide nu stabiel koelend met Tout 18oC, Tin 19oC, brinepomp 35%, productie 100%. Geen pendelen meer (niet een probleem vanwege het pendelen op zich, maar vanwege de koude-pieken en gekoppelde condensvorming).

Even geen plaatje, want portaal lijkt er uit te liggen…

[PMuizen]

ChrisK schreef op vrijdag 27 juni 2025 @ 19:59:
Installateur heeft minimum van brinepomp verlaagd naar 30%. Draaide nu stabiel koelend met Tout 18oC, Tin 19oC, brinepomp 35%, productie 100%. Geen pendelen meer (niet een probleem vanwege het pendelen op zich, maar vanwege de koude-pieken en gekoppelde condensvorming).

Even geen plaatje, want portaal lijkt er uit te liggen…

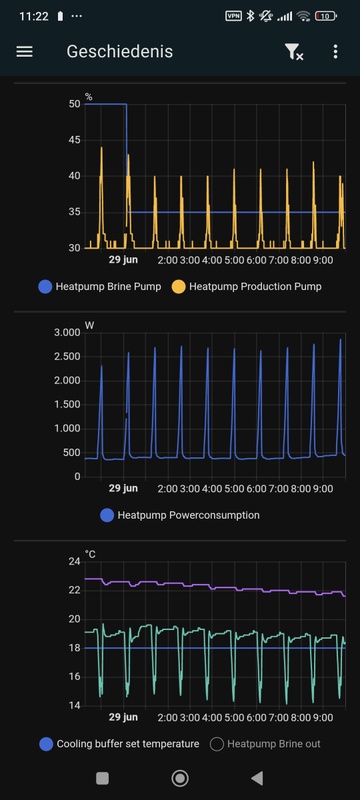

Goed om te horen, ik heb een draaicooler op het dak staan maar die koude pieken blijf ik krijgen.
Heb inmiddels de brine en productie pomp op 35% en 50% gezet.
Koelvermogen ingesteld op max 18% (1,5kW), alle waterzijdige groepen open gezet.

Enige wat ik me kan indenken waarom die pieken er zijn is dat de minimale compressor stap hoger is dan want ik benodigd heb.

[PMuizen]

bjp schreef op zondag 15 juni 2025 @ 19:07:
bij mij staat deze op 20% minimum

Als ik bij mijn unit (ecoGEO+ B/C 3-12 & AU12 ) kijk, qua algemene documentatie dan staat er.


Modulating thermal power control within a wide range (12,5-100%) and modulating
flow rate control of both brine and production circuits (20-100%)

Dus die 20% ga ik ook gebruiken.

[Gwaihir]

bjp schreef op zondag 15 juni 2025 @ 19:07:
bij mij staat deze op 20% minimum

Heb je daar onderbouwing voor (specs)?

Voor circulatiepompen is 30% voor zover ik weet het minimum, bijkans een industriestandaard. Ik zou niet lager durven gaan zonder specsheet van de specifieke pomp voor mijn neus.

PMuizen schreef op zondag 29 juni 2025 @ 13:51:
and modulating flow rate control of both brine and production circuits (20-100%)

I'll be damned! Inderdaad, dat staat tegenwoordig glashelder in de spec sheets. Ik zie het al terug in de 2020 spec sheet die ik hier 'had liggen'.

Maar nog niet in de 2019, productiejaar van mijn WP. Dus mocht ik 't nodig hebben, moet ik nog wel checken of het er simpelweg bijgeschreven is, of dat die pompen vernieuwd zijn ergens gaandeweg.

[ Voor 43% gewijzigd door Gwaihir op 01-07-2025 09:28 ]

[bjp]

ik was vergeten te zeggen: bij mij staat deze op 20% (en nooit aangepast, dus default na installatie).

[Koen Hendriks]

Ik had zojuist een alarm in beeld.

'hoge brine temperatuur'.

Nu is het ook 32 graden buiten dus een hogere temperatuur lijkt met niet zo gek. Moet ik hier iets voor doen? Koelt dit vanzelf weer af?

[PMuizen]

Koen Hendriks schreef op dinsdag 1 juli 2025 @ 18:40:
Ik had zojuist een alarm in beeld.

'hoge brine temperatuur'.

Nu is het ook 32 graden buiten dus een hogere temperatuur lijkt met niet zo gek. Moet ik hier iets voor doen? Koelt dit vanzelf weer af?

Ik had het ook, bij beveiliging stond de max brine temperatuur op 50 graden. Zag in de specs van mijn unit dat 60 graden ook zou mogen maar heb hem op 55 graden gezet.
Erna geen issues gehad, maar weet niet uit welk jaar jou wp is.

[Jantjeduim12]

Ik heb ook een vraag over de instellingen van de Ecoforest bodemthermische warmtepomp. Wij hebben de pomp momenteel op passieve koeling staan. Tegelijkertijd hebben we natuurlijk wel warm water nodig. We zitten op een dynamisch contract en ik heb via de cloudomgeving van Ecoforest ook aangegeven dat ik wil dat de warmtepomp naar de dynamische tarieven kijkt, zodat we de stroomkosten kunnen beperken.

Desondanks blijft de warmtepomp veelvuldig draaien op tijdstippen waarop de stroomprijs hoog is (bv tussen 7-9 sochtends of tussen 9-11 savonds). Zie ook bijgevoegde grafiek:



De groen/blauwe lijn is heating out/in.
De paarselijn is de WW temperatuur.

Daarbij heb ik de volgende instellingen gehanteerd:


Als ik het goed zie gaat de warmtepomp verwarmen op het moment dat het water onder de 45/44 graden zakt. Dus op zich beweegt de warmtepomp netjes binnen de grenswaarden. Ik zou er echter de voorkeur aan geven dat de warmtepomp het water juist verwarmt op het moment dat de stroom goedkoop is, ook al heeft het warm water in het boilervat nog niet de ondergrenstemperatuur bereikt. Daarnaast verbaast het mij dat de de temperatuur van het water in het boilervat zo snel afkoelt op bepaalde momenten. Is dit gebruikelijk?

Hebben jullie tips hoe ik de instellingen zodanig kan aanpassen dat het warm water meer verwarmt gaat worden op basis van mijn dynamische tarieven?

Alvast dank,

met vriendelijke groet,

Jan

[JuutieZ]

@Jantjeduim12
Ik neem misschien iets te veel risico op legionella, maar ik heb de laagste temperatuur helemaal teruggedraaid naar 6 graden. Ik heb nog geen last gehad van koud water (alleen bij begin van opwarmen). Het opwarmen duurt wel langer, maar hij draait vrijwel nooit meer dan 1x per dag

[Sportmind]

Jantjeduim12 schreef op maandag 15 september 2025 @ 14:11:
Ik heb ook een vraag over de instellingen van de Ecoforest bodemthermische warmtepomp. Wij hebben de pomp momenteel op passieve koeling staan. Tegelijkertijd hebben we natuurlijk wel warm water nodig. We zitten op een dynamisch contract en ik heb via de cloudomgeving van Ecoforest ook aangegeven dat ik wil dat de warmtepomp naar de dynamische tarieven kijkt, zodat we de stroomkosten kunnen beperken.

Desondanks blijft de warmtepomp veelvuldig draaien op tijdstippen waarop de stroomprijs hoog is (bv tussen 7-9 sochtends of tussen 9-11 savonds). Zie ook bijgevoegde grafiek:

[Afbeelding]

De groen/blauwe lijn is heating out/in.
De paarselijn is de WW temperatuur.

Daarbij heb ik de volgende instellingen gehanteerd:
[Afbeelding]

Als ik het goed zie gaat de warmtepomp verwarmen op het moment dat het water onder de 45/44 graden zakt. Dus op zich beweegt de warmtepomp netjes binnen de grenswaarden. Ik zou er echter de voorkeur aan geven dat de warmtepomp het water juist verwarmt op het moment dat de stroom goedkoop is, ook al heeft het warm water in het boilervat nog niet de ondergrenstemperatuur bereikt. Daarnaast verbaast het mij dat de de temperatuur van het water in het boilervat zo snel afkoelt op bepaalde momenten. Is dit gebruikelijk?

Hebben jullie tips hoe ik de instellingen zodanig kan aanpassen dat het warm water meer verwarmt gaat worden op basis van mijn dynamische tarieven?

Alvast dank,

met vriendelijke groet,

Jan

Ik heb mijn instellingen zo staan dat mijn boiler 22 uur per dag setpoint laag aanhoudt. In de praktijk draait dan hier de warm water run 1x per dag en alleen in de goedkoopste (2 resterende) uren. Dit komt omdat hier de 40 graden nooit gehaald wordt (300 L boilervat en we douchen niet lang). Eén keer per week een SWW run, die heb ik op zondag 13:00 staan. Dat is *meestal* het laagste prijspunt. Op deze manier is het zo dat de normale warm water run bijna altijd samenvalt met mijn piek opbrengst van de zonnepanelen die dag.Je ziet dat na opwarmen gister, de temp over ongeveer 23h met 10 graden is gezakt. Ik had voordat ik de dynamische tarieven heb aangezet wel altijd een ander setpoint staan die hoger was. Dus ik denk dat dat ermee te maken heeft: in de rode blokken setpoint laag, 40 graden en de groene blokken originele setpoint en dan gaat ie dus aan.
Je kan dus even checken wanneer je in een groen blok zit, wat dan de ingestelde setpoint laag is.

[ Voor 6% gewijzigd door Sportmind op 17-09-2025 11:46 ]

[JuutieZ]

Het is goed om te melden dat ik wel een script (HA) heb die de temperatuur in de gaten houdt. Als de temperatuur onder de 20 graden komt, gaat hij wel verwarmen (dan zit er nog voldoende warmwater boven in de tank), maar dit wordt na 21:00 uitgesteld tot 's ochtends vroeg, omdat ik dan toch niet veel water meer nodig heb.

[Sportmind]

JuutieZ schreef op maandag 15 september 2025 @ 15:07:
Het is goed om te melden dat ik wel een script (HA) heb die de temperatuur in de gaten houdt. Als de temperatuur onder de 20 graden komt, gaat hij wel verwarmen (dan zit er nog voldoende warmwater boven in de tank), maar dit wordt na 21:00 uitgesteld tot 's ochtends vroeg, omdat ik dan toch niet veel water meer nodig heb.

Interessant! Hoe heb je de Ecoforest wamtempomp in HA geintegreerd?

[Koen Hendriks]

Sportmind schreef op maandag 15 september 2025 @ 15:48:
[...]


Interessant! Hoe heb je de Ecoforest wamtempomp in HA geintegreerd?

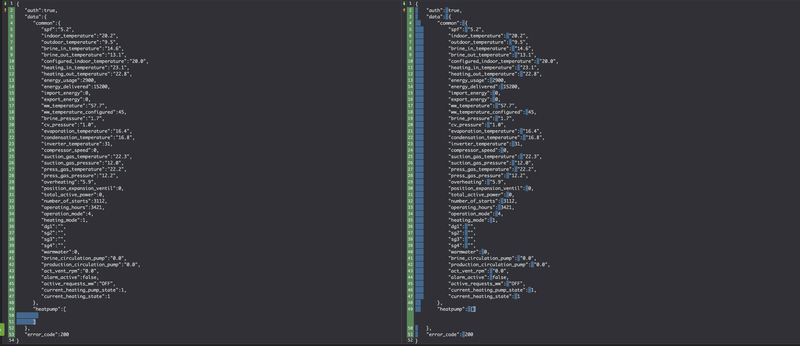

Je kunt via de cloud API dingen uitlezen met de Eplucon integratie.
Zit nog wel een bug in dat je hem zelf moet reloaden na een HA herstart.

Voor ultiem controle kan je de modbus gebruiken maar dit is wel een stuk technischer en heeft een eigen installatie nodig voor je dit kan gebruiken..

[JuutieZ]

Sportmind schreef op maandag 15 september 2025 @ 15:48:
[...]


Interessant! Hoe heb je de Ecoforest wamtempomp in HA geintegreerd?

Momenteel lees ik het uit via een rs485->usb adapter die met de modbusintegratie van HA werkt, maar om het instellen van de warmtepomp makkelijker te maken wil ik het ooit nog via een esp32 gaan doen. Die heeft een betere modbusfunctie

[bjp]

ik doe het idd met een esp32 + Max485 en wat bedrading.

Mijn basis ESPHome code ook op github, als je interesse hebt.

[JuutieZ]

Daar zeg ik geen nee tegen

[bjp]

JuutieZ schreef op maandag 15 september 2025 @ 19:24:
Daar zeg ik geen nee tegen

https://github.com/bp-ouhaha/EcoForest-modbus-registers/

[jeroenvi]

Erg interessant topic! Sinds gisteren is onze EcoGEO bodemwarmtepomp in bedrijf. Ik ben nog niet heel gelukkig met de th-Touch thermostaat, het liefst wil ik die tzt ook uit het systeem hebben en de hele installatie lokaal bedienen.

Een paar concrete vragen, hopelijk kunnen verschillende andere gebruikers hier hun licht op laten schijnen:

1. Die th-Touch is dus qua hardware van het Poolse Tech Sterowniki, een ST-350. Het valt me op dat 'ie na het opstarten inderdaad verbinding maakt met een service van dat bedrijf op poort 2000; het protocol is me nog niet duidelijk, zou best een custom iets kunnen zijn. Uit het gedrag icm een packet capture zie ik wel dat hij over die poort instructie krijgt om een MQTT verbinding te maken (incl credentials), en dat doet hij daarna ook (unencrypted). Beide services daarvoor draaien in Azure, aan de IP's te zien. Over die MQTT gaan geen (voor mij) nuttige stats. Heeft iemand al wat reverse engineering gedaan mbt wat er verder op poort 2000 wordt uitgewisseld? Het lijkt erop dat daar alle "echte" statistieken en stuurcommando's overheen gaan.
2. Ik heb nog geen onderhoudscontract afgesloten. Ik vermoed dat het een voorwaarde voor een onderhoudscontract bij mijn installateur is, dat ik de th-Touch hou en dat ze de installatie op afstand willen kunnen monitoren. Ik wil eigenlijk liever helemaal geen Internet koppeling vanaf de installatie. Weet iemand ook toevallig een partij die (indien nodig) onderhoud/reparaties kan doen aan Ecoforest warmtepompen zonder remote monitoring als voorwaarde te stellen? Ik zou overigens wel bereid zijn om alle relevante monitor-data met een installateur te delen, maar dan bij voorkeur readonly via een Grafana dashboard en/of Home Assistant.
3. Stel dat we de th-Touch de deur uit zouden gooien en de aansturing zo veel mogelijk via Modbus zouden doen: wat zouden we dan het beste kunnen aansluiten als binnentemperatuurvoeler? Ik neem aan dat de warmtepomp zelf wel het grootste deel van de PID lus kan afwerken, maar hoe we dat dan moeten aanpakken is me nog niet 100% duidelijk.

[JuutieZ]

1, 2 en 3: De communicatie van de Th-tough uitlezen kost te veel moeite, daarnaast kun je ook niet alles makkelijk aansturen. Koop daarom de uitbreidingskaart (PCOS004850) zodat je naast de th-tough alles zelf kan uitlezen en aansturen.

[jeroenvi]

JuutieZ schreef op donderdag 30 oktober 2025 @ 19:15:
1, 2 en 3: De communicatie van de Th-tough uitlezen kost te veel moeite, daarnaast kun je ook niet alles makkelijk aansturen. Koop daarom de uitbreidingskaart (PCOS004850) zodat je naast de th-tough alles zelf kan uitlezen en aansturen.

OK, en dan de th-Touch afkoppelen van Internet en puur als veredelde temperatuurvoeler gebruiken?

[bjp]

ja en zelf dat moet wss mogelijk zijn _zonder_ de Th-Touch, naar mijn gevoel. Het enige dat dat ding doet is een mooie interface, de WiFi verbinding... en dan "DG1 vraag of niet" aansturen. Maar daarmee is er enkel de regeling van aan/uit tegenover een temperatuur. Alle stookcurves lopen via de buitentemperatuur (en die sensor hangt direct aan de WP). Het kan goed zijn dat je DG1 aansturen via modbus ook aan/uit kunt zetten. Of via een 'domme' temperatuursensor zoals de buitenvoeler. Ik heb de ThTouch wel, en... ja niet echt duur in het geheel plaatje. Ge kunt hem gerust _zonder_ WiFi instellen, en dan is het een domme thermostaat.

Ik heb trouwens geen onderhoudscontract.

[ Voor 6% gewijzigd door bjp op 30-10-2025 20:42 ]

[JuutieZ]

Het ligt eraan hoever je wil gaan met eigen aansturing, maar zodra je ook het verwarmen slimmer wil maken is een losse temperatuursensor wel handig. De Th-touch sensor kun je namelijk niet uitlezen via de warmtepomp en de Th-touch is ook niet zo precies.
Ik laat hem alleen zitten zodat ik een backup hebben als mijn eigen systeem niet werkt en zodat de installateur nog toezicht heeft

[jeroenvi]

Goede suggesties, dan ga ik in die richting verder onderzoeken. Inderdaad zijn de kosten van de th-Touch verwaarloosbaar op het totaal. En de wifi-verbinding van de th-Touch kan ik uitzetten zodra de inregelperiode door de installateur klaar is.

Eerstvolgende stap is dan dus om die insteekkaart voor BMS1 te fixen (of evt de Ethernet-module)

[bjp]

Ik heb er hier ooit een 'groepaankoop' met 3 gedaan via Ebay - betere prijs, minder transportkosten.

[jeroenvi]

xavier_82 schreef op vrijdag 22 december 2023 @ 21:56:
[...]

Heb een soort van pCOWEB en heb deze reverse-engineer en zo heb ik bijna alle adressen en logica opgezocht die ik nodig had heb hier geen lijst van gemaakt.

Sorry dat ik reageer op een 2 jaar oud bericht, maar ik ben erg benieuwd: je schrijft "een soort van pCOWEB". Heb je een "echte" pCOWEB kaart in de controller zitten, of een Easynet module van EcoForest, of iets anders?

Ik heb net een "echte" pCOWEB kaart via Marktplaats gekocht en in mijn warmtepomp geplaatst; hij heeft inmiddels verbinding met mijn netwerk, maar lijkt intern nog niet te communiceren met de Carel pCO serie controller. Ik denk dat ik nog een instelling in de pCO mis. Als ik dit werkend krijg, dan is het misschien een iets duurdere oplossing dan een RS485 BMS card in de pCO controller (en iets als een WaveShare RS485 voor de Ethernet connectie), maar het heeft dan ook wel wat dat ik een minicomputer met Linux extra in mijn warmtepomp heb zitten - op de pCOWEB heb je nl root access en kan je evt ook zelf plugins maken, zag ik.

[845]

jeroenvi schreef op woensdag 5 november 2025 @ 12:47:
[...]


Sorry dat ik reageer op een 2 jaar oud bericht, maar ik ben erg benieuwd: je schrijft "een soort van pCOWEB". Heb je een "echte" pCOWEB kaart in de controller zitten, of een Easynet module van EcoForest, of iets anders?

Ik heb net een "echte" pCOWEB kaart via Marktplaats gekocht en in mijn warmtepomp geplaatst; hij heeft inmiddels verbinding met mijn netwerk, maar lijkt intern nog niet te communiceren met de Carel pCO serie controller. Ik denk dat ik nog een instelling in de pCO mis. Als ik dit werkend krijg, dan is het misschien een iets duurdere oplossing dan een RS485 BMS card in de pCO controller (en iets als een WaveShare RS485 voor de Ethernet connectie), maar het heeft dan ook wel wat dat ik een minicomputer met Linux extra in mijn warmtepomp heb zitten - op de pCOWEB heb je nl root access en kan je evt ook zelf plugins maken, zag ik.

Klinkt gaaf! In mijn herinnering moet je ergens iets van BMS remote control aanzetten voor RS485, wellicht dat dat ook voor de pCOWEB moet omdat deze ook op al BMS gezien wordt. Wat ik zo snel in de handleiding kan vinden is dit:

[bjp]

er zijn ook wat settings ivm baudrate, parity…

[jeroenvi]

Thanks @845 en @bjp. Het is inmiddels gelukt; in de pCOWEB moest ik aangeven dat 'ie met modbus slave 17 moest communiceren ipv slave 1; in de service-menu's van de warmtepomp kon ik terugvinden dat de BMS1 poort standaard als slave 17 ingesteld is.

Ik zie nu een gigantische lading aan registers in pCOWEB en ik kan ze met Home Assistant via Modbus uitlezen. Er zijn ook ongedocumenteerde registers, zelfs registers met waardes die nog niet in de [GitHub repo van bp-ouhaha]https://github.com/bp-ouhaha/EcoForest-modbus-registers/blob/main/heatpump-ecogeo.csv[/url] staan. Als ik er daar nog een paar van kan herleiden, dan zal ik ze daar ook wel toevoegen.

[bjp]

ik moet nog eens een grote update doen naar mijn github :-)

[bjp]

nu indien je gemakkelijk kan lijsten wat je allemaal hebt, kan ik gerust toevoegen.

[Gwaihir]

Oh yes, plz, plz, plz @jeroenvi (en anderen zoals @xavier_82)

Juist n.a.v. het succes van mijn verbeteringen eind vorige winter, kriebelt 't toch weer om de WP nog nauwkeuriger te regelen. En daarbij blijft mijn regelen op toerental wat indirect.

Maar hoewel ik prima kan lezen en schrijven via modbus, kan ik met mijn systeem niet de bus scannen, noch heb ik een thermostaat of app om de communicatie van af te luisteren.

Ik ben met name op zoek naar de compressor capaciteit heating en compressor capaciteit consumption. Bij mijn 1-9 staan beide af fabriek op 11.0kW (en ik vraag me af wat die tweede is, bovenin het submenu. Een over all grens wellicht?).

Daarnaast kan ik me niet aan de indruk onttrekken dat 't ding ook ergens de production flow beschikbaar moet hebben. Hoe stelt hij anders de warmteopbrengst vast?

[jeroenvi]

Ik heb nog een andere repo op github gevonden, met nog erg veel ongedocumenteerde registers erin: https://github.com/jrmno/Ecoforest_Heatpump_Modbus. De vraag is natuurlijk of die allemaal correct zijn, of misschien afhankelijk van model en/of softwareversie.

Mijn eerste stap om dat verder te checken was om de repo te forken en een simpel Python script toe te voegen, dat alle registers in de CSV opvraagt (hardcoded op IP van mijn pCOWEB kaart in de WP). Output met formatting.

Even in een aparte branch ook de huidige output van dat script toegevoegd: https://github.com/Jeroen...ree/example-script-output

Mijn geplande vervolgstappen:
- Output beter checken / annoteren
- CSV file aanvullen mbt waar de informatie vandaan komt: in welke versie van de EcoForest Modbus Guide het staat, cq of het undocumented is
- Ook registers uitlezen die niet in de CSV staan, en nonzero waardes signaleren in de output

[K_VL]

jeroenvi schreef op donderdag 13 november 2025 @ 21:52:
Ik heb nog een andere repo op github gevonden, met nog erg veel ongedocumenteerde registers erin: https://github.com/jrmno/Ecoforest_Heatpump_Modbus. De vraag is natuurlijk of die allemaal correct zijn, of misschien afhankelijk van model en/of softwareversie.

De officiële handleiding helpt ook al een eind : https://drive.proton.me/urls/DJD0TY0XEG#tVHGCsNGxwEG

[jeroenvi]

K_VL schreef op vrijdag 14 november 2025 @ 09:53:
[...]
De officiële handleiding helpt ook al een eind : https://drive.proton.me/urls/DJD0TY0XEG#tVHGCsNGxwEG

Held! Dat is nog eens een mooi document En mooi actueel: "API BUS Client manual 03E (Rev1)/2025"

Ik durf het bijna niet te vragen, maar: hoe kom je aan deze PDF? En heb je toevallig ook toegang tot service software en/of updates?

[K_VL]

jeroenvi schreef op vrijdag 14 november 2025 @ 11:22:
[...]


Held! Dat is nog eens een mooi document En mooi actueel: "API BUS Client manual 03E (Rev1)/2025"

Ik durf het bijna niet te vragen, maar: hoe kom je aan deze PDF? En heb je toevallig ook toegang tot service software en/of updates?

Gewoon eens gevraagd aan de leverancier
Mijn WP wordt op dit moment geplaatst, ik vraag het eens aan de installateur i.v.m. updates.
Ik zou ze willen aansturen via Qbus (Luqas module), we zien nog wel hoe ver ik ermee kom.

[ Voor 8% gewijzigd door K_VL op 14-11-2025 11:34 ]

[jeroenvi]

K_VL schreef op vrijdag 14 november 2025 @ 11:29:
[...]
Gewoon eens gevraagd aan de leverancier
Mijn WP wordt op dit moment geplaatst, ik vraag het eens aan de installateur i.v.m. updates.
Ik zou ze willen aansturen via Qbus (Luqas module), we zien nog wel hoe ver ik ermee kom.

Nice. Mijn leverancier (LTA Energy) heeft echt wel meegedacht, maar ze zijn niet gewend om af te wijken van "het Eplucon concept" - en Eplucon zelf wilde me niet helpen. Ecoforest heeft best wat info publiek toegankelijk (en je kan je zelfs aanmelden voor hun Ecoforest Academy training sessies), maar als eindklant heb ik geen toegang gekregen tot de downloads. De Modbus registerlijst die ik had gekregen was verouderd en matcht dus op meerdere punten niet met de API doc die jij hebt gehad.

Uiteindelijk wil ik graag minstens het zelfde toegangs- en kennisniveau over de warmtepomp hebben als de installateur, en wil ik de th-Touch afkoppelen van Internet.

[xavier_82]

jeroenvi schreef op woensdag 5 november 2025 @ 12:47:
[...]


Sorry dat ik reageer op een 2 jaar oud bericht, maar ik ben erg benieuwd: je schrijft "een soort van pCOWEB". Heb je een "echte" pCOWEB kaart in de controller zitten, of een Easynet module van EcoForest, of iets anders?

Ik heb net een "echte" pCOWEB kaart via Marktplaats gekocht en in mijn warmtepomp geplaatst; hij heeft inmiddels verbinding met mijn netwerk, maar lijkt intern nog niet te communiceren met de Carel pCO serie controller. Ik denk dat ik nog een instelling in de pCO mis. Als ik dit werkend krijg, dan is het misschien een iets duurdere oplossing dan een RS485 BMS card in de pCO controller (en iets als een WaveShare RS485 voor de Ethernet connectie), maar het heeft dan ook wel wat dat ik een minicomputer met Linux extra in mijn warmtepomp heb zitten - op de pCOWEB heb je nl root access en kan je evt ook zelf plugins maken, zag ik.

Easynet module van Ecoforest, opzich is hetzelfde alleen zonder root access en niet door Carel gemaakt, heeft wel een extra BMS, mini usb, fieldbus en volgens mij een diagnostiek poort (er zijn wel verschillende modellen blijkbaar en ik heb er 2 niet meer in gebruik).

jeroenvi schreef op donderdag 13 november 2025 @ 21:52:
Ik heb nog een andere repo op github gevonden, met nog erg veel ongedocumenteerde registers erin: https://github.com/jrmno/Ecoforest_Heatpump_Modbus. De vraag is natuurlijk of die allemaal correct zijn, of misschien afhankelijk van model en/of softwareversie.

Lijst komt van mijn hand. In principe gedaan wat jij nu aan het doen bent gecombineerd met het aflezen van de al geconfigureerde Easynet module, WP tot versie BC15_HP_V04B49_E uit 2021 werken de registers nog prima, ik weet dat met deze update nieuwe registers bij zijn gekomen maar heb de tijd en zin niet om deze te gaan uitzoeken.

[PMuizen]

Heeft iemand ooit een firmware update gedaan? En hoe kom je dan aan die bestanden?

[Vaez]

PMuizen schreef op vrijdag 14 november 2025 @ 20:26:
Heeft iemand ooit een firmware update gedaan? En hoe kom je dan aan die bestanden?

Onze th touch heeft een keer een firmware update gehad. Maar dit heeft de installateur gedaan via usb. Heb niet het idee dat deze bestanden publiekelijk beschikbaar zijn ergens.

[jeroenvi]

Gwaihir schreef op zondag 9 november 2025 @ 12:54:
Daarnaast kan ik me niet aan de indruk onttrekken dat 't ding ook ergens de production flow beschikbaar moet hebben. Hoe stelt hij anders de warmteopbrengst vast?

Daar heb ik nog een tijdje over nagedacht. Als je die opbrengsten een beetje nauwkeurig wil vaststellen, dan zou je inderdaad de combinatie van flow en delta T moeten weten. Voor zover ik kan nagaan zitten er echter geen flow meters in de warmtepomp. Ik denk dat er dus geen flow meting wordt gedaan, maar gebruik wordt gemaakt van een benadering op basis van het PWM signaal van de pomp-aansturing.

[jeroenvi]

K_VL schreef op vrijdag 14 november 2025 @ 11:29:
[...]


Gewoon eens gevraagd aan de leverancier
Mijn WP wordt op dit moment geplaatst, ik vraag het eens aan de installateur i.v.m. updates.
Ik zou ze willen aansturen via Qbus (Luqas module), we zien nog wel hoe ver ik ermee kom.

Kleine tegenvaller: op de Modbus-adressen uit die API doc krijg ik geen waardes, eigenlijk alleen 0. En vooralsnog lijkt het niet iets met een offset te zijn.

Ik ben benieuwd hoe het bij jou verder gaat na plaatsing.

[K_VL]

jeroenvi schreef op zondag 16 november 2025 @ 21:23:
[...]


Kleine tegenvaller: op de Modbus-adressen uit die API doc krijg ik geen waardes, eigenlijk alleen 0. En vooralsnog lijkt het niet iets met een offset te zijn.

Ik ben benieuwd hoe het bij jou verder gaat na plaatsing.

Da's minder, mogelijks iets ivm firmware & API versie? Het chapeprogramma draait nu, ik blijf er nog een 2 weken wijselijk af

[PMuizen]

Ik ben benieuwd of meerdere mensen dit soort spikes patronen zien bij het verwarmen.
Heb er geen echte verklaring voor, het is niet het ontdooien, ik heb een luchtgevoerd buitendeel.

Enig verklaring die ik heb is misschien dat ie drukken of iets met oliecirculatie.

[bjp]

mijn WP (W/W) doet dit idd ook bij lange belasting (in de zone min tot 33% ongeveer) -> zover ik uit het verleden op T.net vernomen heb is het een nood aan oliecirculatie. Als je het minimum verhoogd, heb je er geen last meer van, maar mogelijks meer pendelen. Bij mij is de peak-to-next-peak tijd ongeveer 1h10, heel gelijkaardig.

Ik maak er mij geen zorgen over.

[ Voor 5% gewijzigd door bjp op 21-11-2025 12:38 ]
