Het is niet zo heel complex. Ik heb dit als voorbeeld gebruikt:
https://gathering.tweakers.net/forum/view_message/75445116
1. Pak een ESP32 en flash deze met de OpenDTU Firmware
2. Kijk of je 'm na het flashen kunt afconfigureren (network settings) door op z'n wireless LAN via 192.168.4.1 te connecten via browser
3. Zet 'm uit en sluit de CMT2300A erop aan zoals de eerder genoemde post beschrijft
4. Importeer nu de juiste pin_mapping.json:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| [
{
"name": "CMT",
"links": [
{"name": "Information", "url": "https://shop.blinkyparts.com/de/OpenDTU-CMT-Deine-Auswertung-fuer-deine-Balkonsolaranlage-kompatibel-zu-Hoymiles-HMS-und-HMT-Serie-CMT-Modul/blink238342"},
{"name": "Manual DE", "url": "https://binary-kitchen.github.io/SolderingTutorial/OpenDTU_Breakout/manual/OpenDTU_Breakout_de.pdf"},
{"name": "Manual EN", "url": "https://binary-kitchen.github.io/SolderingTutorial/OpenDTU_Breakout/manual/OpenDTU_Breakout_en.pdf"},
{"name": "Schematic", "url": "https://binary-kitchen.github.io/SolderingTutorial/OpenDTU_Breakout/ibom.html"}
],
"nrf24": {
"miso": -1,
"mosi": -1,
"clk": -1,
"irq": -1,
"en": -1,
"cs": -1
},
"cmt": {
"clk": 14,
"cs": 15,
"fcs": 26,
"sdio": 12,
"gpio2": -1,
"gpio3": -1
}
}
] |

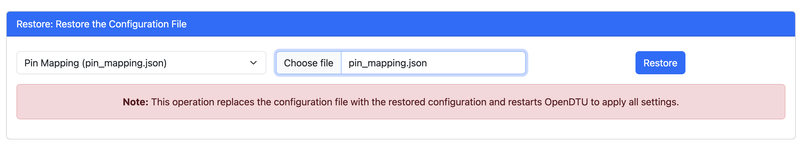

Dat doe je via Config Management:
/f/image/HE1RsuftuTDHDnbrwSCy0vOd.png?f=fotoalbum_large)
Als het goed is zie je nu dat de Antenne module het doet via Info/System (CMT2300A Status):
/f/image/28xsIm7HnGHmFiMl7qB8yXGr.png?f=fotoalbum_large)
Check voor de zekerheid of je het CMT profiel hebt gekozen in Device Manager / Connection Settings.
5. Configureer je omvormers via Settings / Inverter Settings.
Je zult alleen als de omvormers overdag wakker zijn, output zien (te zien via de Console). Bij mij lukte dit pas toen ik via Settings / NTP settings te tijd had gesynchroniseerd en een werkende time server had geconfigureerd (time-f.netgear.com heb ik gebruikt, de default werkte niet). Als het goed is ga je via Info/Console nu succesvolle communicatie zien.

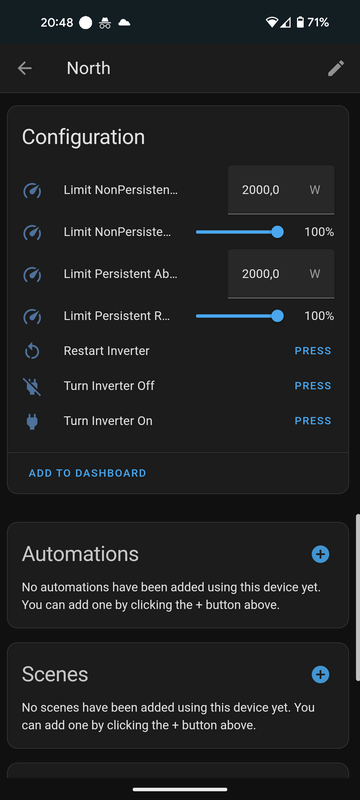

Ik heb vast iets over het hoofd gezien maar dit is een goed vertrekpunt. In dit geval wordt de ESP32/CMT2300A combo uiteindelijk via de CMT2300A USB aansluiting van stroom voorzien. Daarna is het nog een kwestie van een behuizing maken (3D printen of een klein lasdoosje o.i.d.). Nu heb je de OpenDTU werkend. Daarna nog even MQTT naar HA configureren als je dat wilt.
[
Voor 4% gewijzigd door
jeroenvanderl op 27-05-2024 19:10
]
8 x 420Wp Suntech / Oost-West 13gr / 2 x Hoymiles HMS-2000-4T + 20 x 435Wp Hyundai / Oost-West 64gr / 20 x Enphase IQ8MC
