HeishaMon - Panasonic Aquarea monitoring

[thehog]

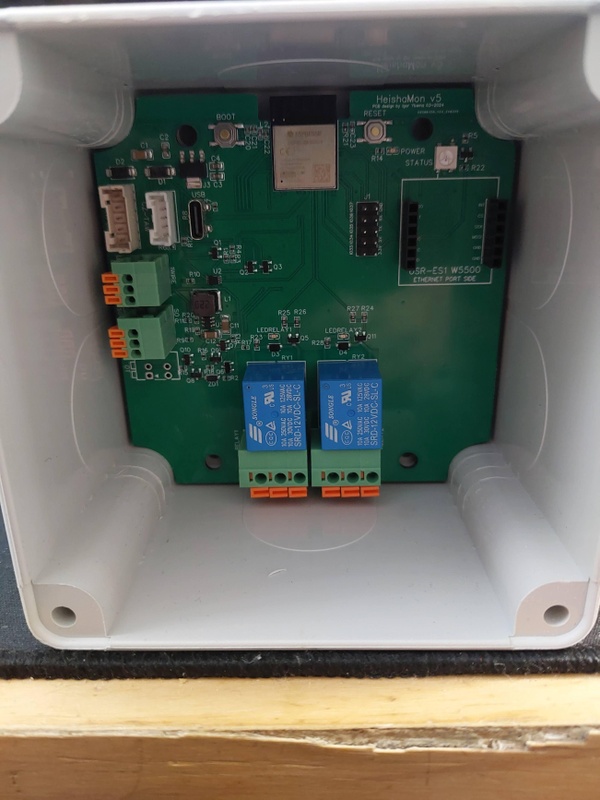

1e batch binnen en uiteraard paar stomme foutjes. Maar hoe vinden jullie deze? De enige echte toegankelijke wartel is rechtsonder waar je dan alle draden doorheen zou halen. Of moet ik meer ruimte vrij maken aan de zijkanten zodat ook de andere wartels gebruik kunnen worden? Hoe vinden jullie de ethernet module zo op deze manier?

De mounting hole linksboven geef ik nog meer ruimte sowieso en de twee beneden een stukje omhoog.

[Paul]

Ziet er goed uit, goedkope manier om ethernet optioneel te maken

Wel ziet het eruit alsof je best veel speelruimte hebt, dus ik zou denk ik proberen drie wartels vrij te houden (of ivm de relais zelfs 4):
- Kabel naar de warmtepomp (voeding/data)
- Kabel(s) naar huis (ethernet, opentherm)
- 1-wire / relay 1
- s0 / relay 2 / overig / spare

Die kabels gaan / kunnen allen ergens anders heen, en door ze ieder een eigen wartel te geven hoef je er niet nog een doos tegenaan te schroeven als break-out box (als je alles in een buis wil leggen). Als je alle headers vol gaat benutten dan ontkom je daar niet aan, maar er lijkt ruimte te zijn om meer wartels vrij te spelen, dus dan zou ik denk ik ook proberen die ruimte te benutten

[thehog]

Ik trek inderdaad toch maar de connectoren een stuk naar binnen zodat er ruimte voor de wartels ontstaat.

De ethernet poort zou ik eventueel een kwart slag kunnen draaien zodat de uitgang recht voor een wartel zit. Is dat logisch om te doen of laten zitten zoals nu?

[Roeland]

Mijn voorkeur is elke kabel zijn eigen wartel. De overlengte van een kabel vind ik ook mooi om weg te stoppen in een lasdoos, zodat strak afwerken makkelijker wordt in plaats van de kabel precies op lengte te moeten brengen. De ethernet connector zit naar mijn mening dus in een gewenste oriëntatie.

[CurlyMo]

Roeland schreef op vrijdag 5 april 2024 @ 21:38:
De overlengte van een kabel vind ik ook mooi om weg te stoppen in een lasdoos, zodat strak afwerken makkelijker wordt in plaats van de kabel precies op lengte te moeten brengen.

In opvolging daarop zou het handiger zijn om alle connectoren naar binnen te positioneren i.p.v. naar buiten, zodat de overlengte over de print zelf loopt. Op de print zit toch alleen maar SMD dus hoogte van de componenten in het midden van de print zit toch niet in de weg.

[thehog]

CurlyMo schreef op vrijdag 5 april 2024 @ 21:46:
[...]

In opvolging daarop zou het handiger zijn om alle connectoren naar binnen te positioneren i.p.v. naar buiten, zodat de overlengte over de print zelf loopt. Op de print zit toch alleen maar SMD dus hoogte van de componenten in het midden van de print zit toch niet in de weg.

Het zijn top feeidng connectoren nu (behalve ethernet) maar misschien wel handig om die oranje hendels naar binnen te wijzen inderdaad.

[CurlyMo]

thehog schreef op vrijdag 5 april 2024 @ 21:48:
[...]


Het zijn top feeidng connectoren nu (behalve ethernet) maar misschien wel handig om die oranje hendels naar binnen te wijzen inderdaad.

Als je ethernet ook naar binnen laat wijzen, dan heb je onder de ethernet ruimte voor (een van) de relays.

[Speedy-Andre]

Ethernet zit denk ik wel goed zo als je daar geen wartel gebruikt maar die er naast.
Afhankelijk van de wartel heb je ruimte voor het schroefdraad en de moer nodig, daarbij hebben sommige wartels een insert om hem vochtdicht af te sluiten en die bepaalt waar het kabeltje er uit komt (hoogte).
De 4 schroeven voor de pcb zijn al genoemd, daar is iets meer ruimte rondom nodig.
SO en 1-wire kunnen door 1 wartel als ze daar beter voor zitten, liefst met wat meer afstand of als 1 blokje.
Naast de ethernet zit een header, die moet ergens heen als je ethernet zou draaien.
De oranje hendeltjes zijn misschien lastig te bedienen langs de rand.

[blb4]

thehog schreef op vrijdag 5 april 2024 @ 21:48:
[...]


Het zijn top feeidng connectoren nu (behalve ethernet) maar misschien wel handig om die oranje hendels naar binnen te wijzen inderdaad.

Ook mijn gedachte om alle klemmen naar binnen te laten wijzen.

[Hieke]

Waarom zo'n diepe behuizing?
Lijkt me ook niet makkelijk bekabeling aansluiten?

[thehog]

Hieke schreef op zaterdag 6 april 2024 @ 21:48:
Waarom zo'n diepe behuizing?
Lijkt me ook niet makkelijk bekabeling aansluiten?

Dit is de enige die ik kon vinden van een merk die internationaal te vinden valt. De diepte lijkt mij wel fijn om nog wat overlengte in kwijt te kunnen. Maar ik sta open voor andere suggesties, liefst wel 10x10 vanwege de ruimte ie nodig is om wartels te kunnen plaatsen en hoog genoeg is om de ethernetmodule op te plaatsen.

Overigens is dit op de foto de ABB 0851 maar de 0846 heeft zelfde dimensies maar dan 5cm hoog ipv 8cm. Ik ga die ook wel even aanschaffen om te kijken of dat mooier zit (helaas zitten de mounting holes wel op een andere plek)

[ Voor 4% gewijzigd door thehog op 07-04-2024 21:54 ]

[Roeland]

@thehog Is het elektrisch schema ook ergens te vinden?

[CurlyMo]

Roeland schreef op zondag 7 april 2024 @ 22:23:
@thehog Is het elektrisch schema ook ergens te vinden?

De bronbestanden zou nog mooier zijn. Ik weet niet waar het in gemaakt is, KiCad?

[AUijtdehaag]

@thehog
Waarom geen 3d geprinte behuizing?
Dan is din rail ook mogelijk eventueel

[CurlyMo]

AUijtdehaag schreef op zondag 7 april 2024 @ 23:13:
@thehog
Waarom geen 3d geprinte behuizing?
Dan is din rail ook mogelijk eventueel

Dat is nou typisch iets dat ook vanuit de community kan komen.

[stevenP]

@thehog @AUijtdehaag Jahoor, een 3D printed case kan ik me zeker voor inzetten / ontwikkelen. De vraag is of er de zin/energie is om die in batches te printen en assembleren, zoals je nu bijvoorbeeld bij de openair kleppen ziet (kleppen voor duco boxes, zie topic).


DINrail zeg je hè.. voor twee S0 meters bedoel je?

//Aanvullend:
Is het niet logischer het om te draaien? De denkwijze van @thehog Vind ik erg logisch; die doosjes van ABB & co zijn ijzersterk, waterdicht, UV vast, universeel etc.
Misschien juist de print zo klein mogelijk en adapterplaten ontwikkelen (community based!) op verschillende kastjes & behuizingen.
3mm plaatje met op de goede plekken en draad insert waarin stand offs kunnen met de pcb. Woon je ergens anders? Ander doosje past beter? Remix ons plaatje en deel 'm!

[thehog]

AUijtdehaag schreef op zondag 7 april 2024 @ 23:13:
@thehog
Waarom geen 3d geprinte behuizing?
Dan is din rail ook mogelijk eventueel

Het was juist de tip vanuit hier om met een standaard kast te werken Dat scheelt 3d printen.

[AUijtdehaag]

Tsja.

Hier past nou niet echt een dikke abb kast in.

Ik heb liever de minimale hoogte.
Als je de maten zou willen delen van de print (of een kopie voor easyeda, zodat ik zelf kan meten), dan wil ik ook wel een 3d behuizing maken/ontwerpen en dan delen uiteraard.



@stevenP

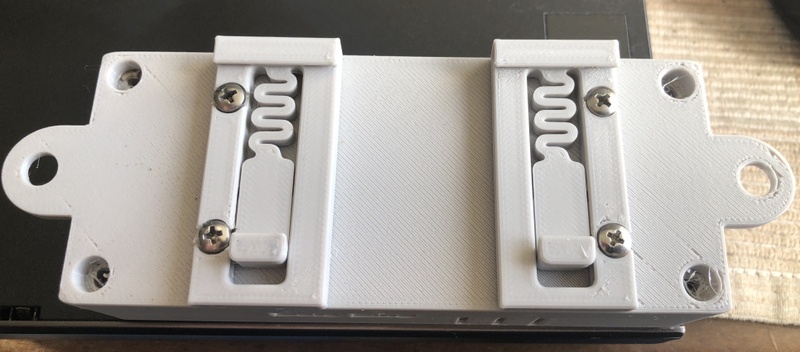

Dit bedoel ik met dinrail, maar ook niet altijd handig als het er niet in zit natuurlijk

[ Voor 17% gewijzigd door AUijtdehaag op 08-04-2024 17:59 ]

[Hieke]

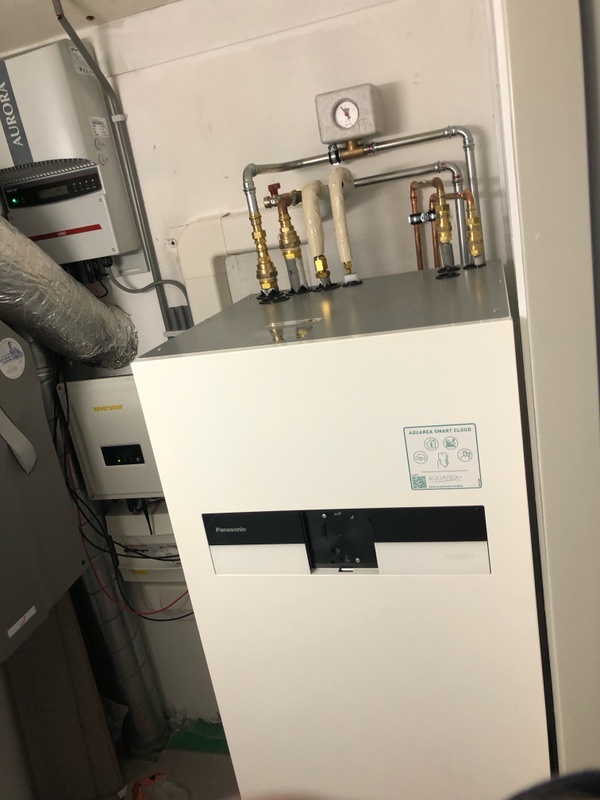

Die plek had ik ook voor ogen. (Spat)waterdicht geen voorwaarde. Zelfs wartel ook niet. Lastig voor RJ45.. S0 regel ik elders in groepenkast en 1wire gebruik ik niet.. modulaire opbouw is een mooi voorstel

[thehog]

AUijtdehaag schreef op maandag 8 april 2024 @ 17:56:
Tsja.

Hier past nou niet echt een dikke abb kast in.

Ik heb liever de minimale hoogte.
Als je de maten zou willen delen van de print (of een kopie voor easyeda, zodat ik zelf kan meten), dan wil ik ook wel een 3d behuizing maken/ontwerpen en dan delen uiteraard.

Het idee was juist om hem buiten de panakast te plaatsen voor beter wifi ontvangst. Maarja, als je ethernet wil gebruiken kan je hem inderdaad wel in de panakast plaatsen.

Hoogte is sowieso 3cm ivm de ethernet module die je er op kan drukken. Ik denk dat ik dan sowieso de ABB 00846 mijn kant op laat komen en hem daar op design qua maken. Die is 5cm hoog. Dan kan jij/de community eventueel een eigen 3d print ontwerpen die ook past. Dan wordt dat 10x10x3. Exacte metingen krijg je wel zodra ik zeker weet dat hij in die ABB past.

Of is 10x10x3 ook te groot?

[AUijtdehaag]

Mischien kan @Hieke dat even bekijken of 10x10x3 te groot is.

Deze pana staat hier niet maar bij iemand anders.

[Hieke]

Zal morgen ff meten.

[LinuZZ]

voor een split is het toch ook prima om de heishamon buiten de binnenunit te plaatsen?

[Speedy-Andre]

LinuZZ schreef op maandag 8 april 2024 @ 21:15:
voor een split is het toch ook prima om de heishamon buiten de binnenunit te plaatsen?

Voor een monoblock ook, alleen wat langere bedrading nodig.
Plaats je hem in huis dan is zo'n lasdoos visueel niet het beste idee, vochtdicht e.d. hoeft dan niet.
Een net kastje zoals je bij de huidige esp8266 versie kan bestellen zou ik toejuichen.
Jammer dat ik er straks dan 2 heb, maar ethernet en de 'both' functie zijn dat zeker waard.

[Hieke]

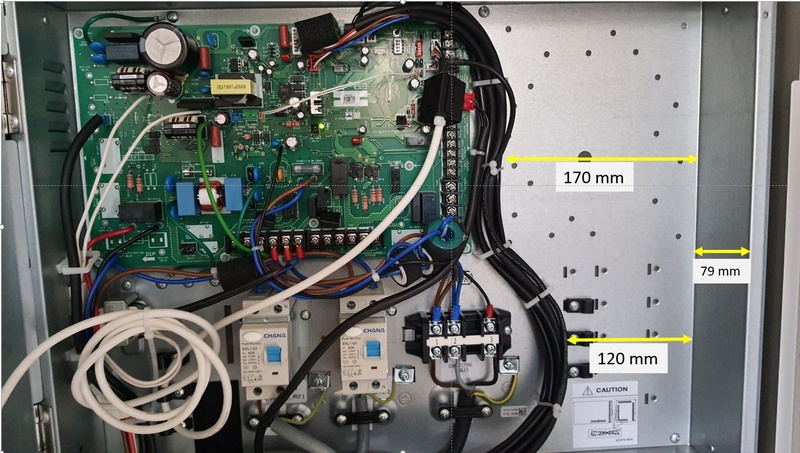

Hieronder een afbeelding met de hoofdprint van een K-series. Naast de kabelboom is 120 mm vrij. De trekontlasting zou verplaatst kunnen worden. Als er geen uitbreidingsprint beschikbaar is dan is er een breedte van 175 mm over. De diepte van de bak is 79 mm.



Ik heb trouwens het bedienpaneel op de voorzijde gedemonteerd en verplaatst naar de huiskamer.
Weet iemand of er een los frontje besteld kan worden om die vrijgekomen plek af te dekken? Bij de J-series werd er af fabriek een vervangend paneeltje meegeleverd.

[Paul]

In een J-serie zonder uitbreidingsprint past een 12x12x20+ doos met ruimte voor wartels aan alle (of minstens 3) kanten. Dat stuk zit schuin dus iets als 10x14x20+ lijkt me ook te passen.

Ik heb mijn huidige setup niet verwijderd om een exacte meting te doen, dus ben ik wat conservatief met die getallen, zou zo kunnen dat (iets) groter ook past.

[Hieke]

Weet iemand of er een los frontje besteld kan worden om die vrijgekomen plek van bedienpaneel op binnenunit van K-series af te dekken?
Bij de J-series wordt er af fabriek een vervangend paneeltje meegeleverd.

Of heb ik die bij opruimen met de verpakking weggegooid?

[FatalError]

Hieke schreef op woensdag 10 april 2024 @ 09:12:
[...]

Of heb ik die bij opruimen met de verpakking weggegooid?

Ik heb hem ook niet bij mijn K, of de installateur heeft hem weggegooid.

[Hieke]

thehog schreef op vrijdag 29 maart 2024 @ 21:33:
[...]

Misschien dat ik de relays indd nog wat naar het midden moet verplaatsen.

Wat is er (nu en/of in toekomst) met de relays te schakelen?

[CurlyMo]

Hieke schreef op vrijdag 12 april 2024 @ 13:08:
[...]


Wat is er (nu en/of in toekomst) met de relays te schakelen?

In ieder geval CN4 en/of CN2

[thehog]

Hieke schreef op vrijdag 12 april 2024 @ 13:08:
[...]


Wat is er (nu en/of in toekomst) met de relays te schakelen?

Wat jij wil, bijv. een pomp of een zone-klep of inderdaad de cn2/cn4 aansluiting

De relays worden beschikbaar gesteld als Set command via MQTT en rules.

[Pietjebel10]

Prachtige ontwikkelingen allemaal, kan nie wachten

[AUijtdehaag]

FatalError schreef op vrijdag 12 april 2024 @ 12:28:
[...]


Ik heb hem ook niet bij mijn K, of de installateur heeft hem weggegooid.

Ik ben zelf de installateur maar ben er ook geen tegengekomen.
Kan misschien mooi die nieuwe heishamon box in

[ Voor 45% gewijzigd door AUijtdehaag op 12-04-2024 17:15 ]

[Roeland]

Hieke schreef op vrijdag 12 april 2024 @ 13:08:
[...]


Wat is er (nu en/of in toekomst) met de relays te schakelen?

3-weg klep voor DHW zodat je de WP geen start stop hoeft te laten maken

(Met deze optie kan ik iig wat knutselwerk de deur uit doen)

[Hieke]

AUijtdehaag schreef op vrijdag 12 april 2024 @ 17:10:
[...]
Kan misschien mooi die nieuwe heishamon box in

Dat zou perfect zijn!
Qua positie en omvang!
Met een transparante deksel erop. Blijf altijd nieuwsgierig😅

[Hieke]

thehog schreef op vrijdag 12 april 2024 @ 16:12:
[...]


Wat jij wil, bijv. een pomp of een zone-klep of inderdaad de cn2/cn4 aansluiting

De relays worden beschikbaar gesteld als Set command via MQTT en rules.

Dank voor info. Ik zie hier zo direct geen toepassing maar nice to have.

[sjimmie]

Hieke schreef op vrijdag 12 april 2024 @ 19:31:
[...]

Dank voor info. Ik zie hier zo direct geen toepassing maar nice to have.

Ik wel, voor mij een hele belangrijke.
Zoveel mensen, zoveel wensen

[thehog]

AUijtdehaag schreef op vrijdag 12 april 2024 @ 17:10:
[...]

Ik ben zelf de installateur maar ben er ook geen tegengekomen.
Kan misschien mooi die nieuwe heishamon box in

Als daar ruimte is voor 10x10x3cm dan moet dat passen

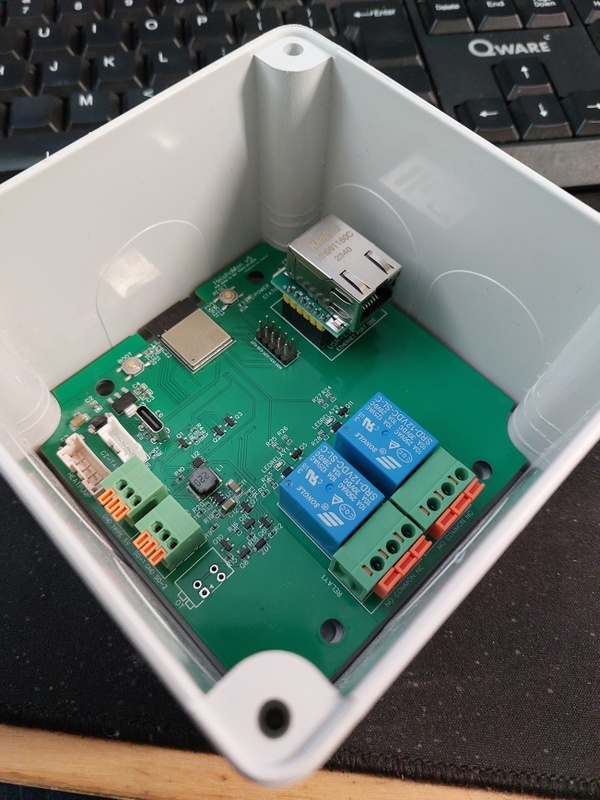

Ik ben er eigenlijk nu wel uit. Heb de ABB-00846 (5cm hoog) en daar past ie mooi in. Prima standaard kastje. En als iemand later een beter kast wil ontwerpen dan kan dat uiteraard maar deze ABB is gewoon overal verkrijgbaar dus zal voor de grootste groep prima zijn.

[ Voor 25% gewijzigd door thehog op 13-04-2024 11:32 ]

[thehog]

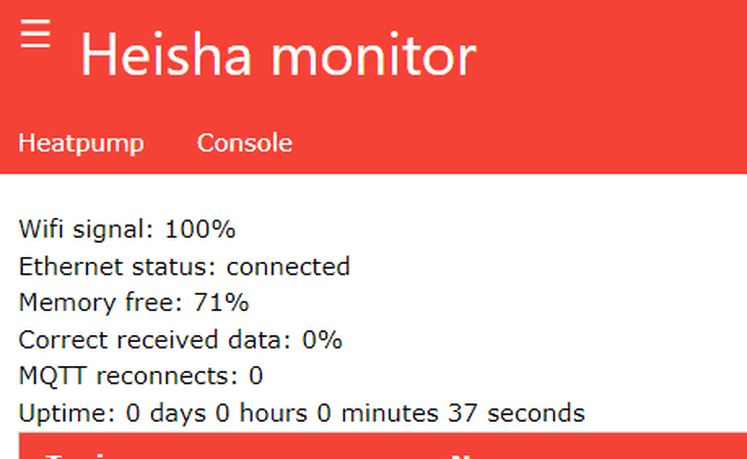

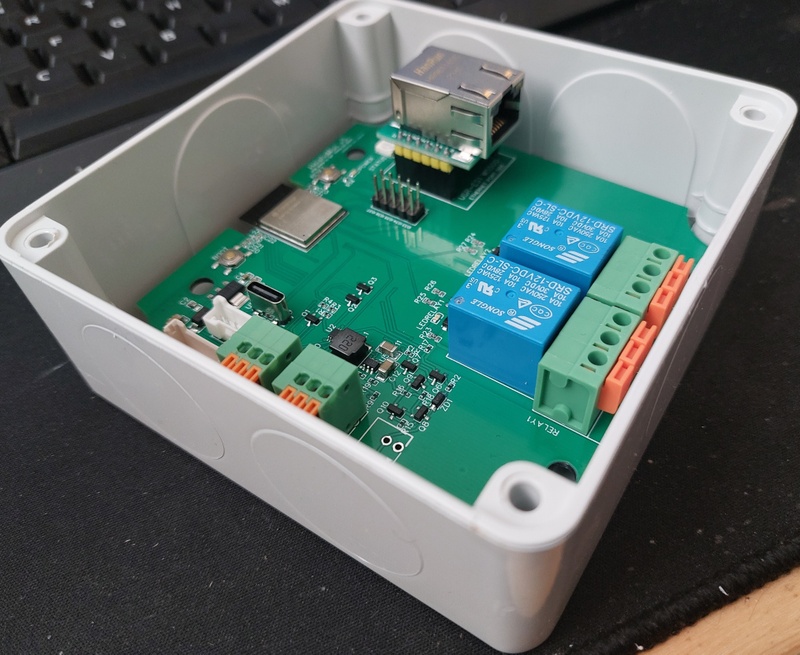

Voor de ethernet freaks

[Pietjebel10]

thehog schreef op dinsdag 16 april 2024 @ 14:15:
Voor de ethernet freaks

[Afbeelding]

Super mooi en wanneer is de geplande introductie voor de liefhebbers. Kan niet wachten ?

[timovd]

thehog schreef op vrijdag 12 april 2024 @ 19:52:
[...]


Als daar ruimte is voor 10x10x3cm dan moet dat passen

Ik ben er eigenlijk nu wel uit. Heb de ABB-00846 (5cm hoog) en daar past ie mooi in. Prima standaard kastje. En als iemand later een beter kast wil ontwerpen dan kan dat uiteraard maar deze ABB is gewoon overal verkrijgbaar dus zal voor de grootste groep prima zijn.

[Afbeelding]

Is er een geschikte wartel die klein genoeg is om een ethernetkabel strak te zetten?

[blb4]

thehog schreef op dinsdag 16 april 2024 @ 14:15:
Voor de ethernet freaks

[Afbeelding]

Gaat de goede kant op! Ook als de parallelle connectie met de service cloud getest?

[AUijtdehaag]

@timovd
Je zou inzetstuk kunnen gebruiken
https://www.techniekwebsh...r-4-6mm-met-trekontl.html

[thehog]

blb4 schreef op dinsdag 16 april 2024 @ 17:31:
[...]

Gaat de goede kant op! Ook als de parallelle connectie met de service cloud getest?

Nee nog niet want mijn oude cz-taw1 werkt niet meer. Maar wel met een 2e heishamon er achter en dat werkt prima. Binnenkort maar eens met iemand testen :-)

[Makrolon]

Roeland schreef op vrijdag 12 april 2024 @ 18:40:
[...]


3-weg klep voor DHW zodat je de WP geen start stop hoeft te laten maken

(Met deze optie kan ik iig wat knutselwerk de deur uit doen)

Wat heb je nu geknutseld dan? Want als.de 3weg naar dhw gaat wil je toch juist dat de wp aan gaat?

[Natrixz]

thehog schreef op dinsdag 16 april 2024 @ 19:33:
[...]


Nee nog niet want mijn oude cz-taw1 werkt niet meer. Maar wel met een 2e heishamon er achter en dat werkt prima. Binnenkort maar eens met iemand testen :-)

Ik wil me best aanbieden om te helpen testen
(Mijn CZ-TAW1 doet het nog & hangt aan de service-cloud waarbij ik zelf installer ben)

[ Voor 11% gewijzigd door Natrixz op 16-04-2024 23:15 ]

[Roeland]

Makrolon schreef op dinsdag 16 april 2024 @ 19:51:
[...]

Wat heb je nu geknutseld dan? Want als.de 3weg naar dhw gaat wil je toch juist dat de wp aan gaat?

Originele post was niet duidelijk inderdaad. Wat ik bedoelde is dat zonder de WP te stoppen geschakeld kan worden tussen vloerverwarming en DHW. Dit doe ik door de driewegklep te bedienen via een zelfgemaakte print (arduino iot 33 die via een solid state relais de 3-weg klep bediend).

[Speedy-Andre]

Roeland schreef op dinsdag 16 april 2024 @ 21:24:
[...]

Originele post was niet duidelijk inderdaad. Wat ik bedoelde is dat zonder de WP te stoppen geschakeld kan worden tussen vloerverwarming en DHW. Dit doe ik door de driewegklep te bedienen via een zelfgemaakte print (arduino iot 33 die via een solid state relais de 3-weg klep bediend).

Ik zou dan denk ik een flow error krijgen omdat ik alleen een wpb spiraal gebruik ipv het hele cv circuit.
Daarbij stookt hij met een stooklijn, ik snap niet hoe dat behalve het niet stoppen van de wp goed kan werken.

[bbbrumbrum]

Oudere Panas stoppen de circulatie pomp helemaal niet tijdens omschakelen, kan lekker geluid geven….

[thehog]

Eerste 50 stuks nieuwe heishamon v5 in bestelling. Eind april verwacht ik ze wel binnen. Hopelijk nu geen foutjes meer anders is het wel erg zonde voor de investering.

Ik twijfel nog over een eerlijke prijs. Ik dacht ongeveer 30 euro, wat 150% van de prijs van de huidige heishamon is. Dat is nog exclusief de ethernet module die je zelf voor 5 euro bij aliexpress kan halen. Ga ze er als optie ook wel bij zetten voor een paar euro meer. Schappelijke prijs?

Overigens test met echte cz-taw1 is geslaagd. Moet nog een keer met iemand testen met een nieuwere aquarae (K/L/M generaties) omdat die cz-taw iets nieuwer is maar denk dat het gewoon werkt.

[ Voor 17% gewijzigd door thehog op 19-04-2024 20:10 ]

[Beekforel]

@thehog dat klinkt wel prima toch? Kom je voor de combinatie van beide plus verzendkosten ongeveer op 40 euro? Waar kan ik mij inschrijven?

[Roeland]

@thehog klinkt niet onredelijk. Neem aan dat je zowel de behuizing als ethernet unit optioneel aanbied? Temperatuur sensoren optioneel ook een idee?

[CurlyMo]

@thehog Maak je wel genoeg winst om het ook voor jezelf leuk genoeg te houden?

[thehog]

Roeland schreef op vrijdag 19 april 2024 @ 20:32:
@thehog klinkt niet onredelijk. Neem aan dat je zowel de behuizing als ethernet unit optioneel aanbied? Temperatuur sensoren optioneel ook een idee?

Behuizing en sensoren laat ik achterwege. De behuizing maakt het verzenden veel lastiger (grotere verpakking, niet meer brievenbuspost) en de sensoren kan iedereen overal wel halen. De ethernetmodule dus wel.

[Speedy-Andre]

Liever geen AliE voor ethernet, in NL zie ik ze ook (wel andere layout).
https://www.otronic.nl/nl...emale-breakout-board.html

[thehog]

CurlyMo schreef op vrijdag 19 april 2024 @ 20:40:
@thehog Maak je wel genoeg winst om het ook voor jezelf leuk genoeg te houden?

Hobby is altijd leuk toch Maar voldoende om te blijven investeren in nieuwe bestellingen en de mislukte bestelde ontwerpen. Maar niet winstmatig nee.

[thehog]

Speedy-Andre schreef op vrijdag 19 april 2024 @ 20:47:
Liever geen AliE voor ethernet, in NL zie ik ze ook (wel andere layout).
https://www.otronic.nl/nl...emale-breakout-board.html

Dat is geen W5500 SPI ethernet module maar alleen de ethernet poort breakout.
Dit is het officiele product: https://joy-it.net/en/products/SBC-USR-ES1

[ Voor 9% gewijzigd door thehog op 19-04-2024 20:52 ]

[Speedy-Andre]

Dat zag ik zo snel niet
https://www.tinytronics.n...odule-wiz850io-compatible

Andere prijs maar goed, wel de compacte

[blb4]

thehog schreef op vrijdag 19 april 2024 @ 20:09:
Eerste 50 stuks nieuwe heishamon v5 in bestelling. Eind april verwacht ik ze wel binnen. Hopelijk nu geen foutjes meer anders is het wel erg zonde voor de investering.

Ik twijfel nog over een eerlijke prijs. Ik dacht ongeveer 30 euro, wat 150% van de prijs van de huidige heishamon is. Dat is nog exclusief de ethernet module die je zelf voor 5 euro bij aliexpress kan halen. Ga ze er als optie ook wel bij zetten voor een paar euro meer. Schappelijke prijs?

Overigens test met echte cz-taw1 is geslaagd. Moet nog een keer met iemand testen met een nieuwere aquarae (K/L/M generaties) omdat die cz-taw iets nieuwer is maar denk dat het gewoon werkt.

Geweldig! Zorg in elk geval voor een prijs waarmee je zelf goed uit de kosten komt. Voor mij is de extra functionaliteit (mogelijkheid om een cz-taw aan te kunnen sluiten, de optie om via Ethernet aan te kunnen sluiten en de upgrade naar de ESP32) zeker wel € 30 waard. Je kan denk ik idd de optionele zaken (ethernet module, kabels, behuizing met wat opslag aanbieden.

[Binifada]

Geweldig nieuws! Wanneer zijn de nieuwe boards verkrijgbaar bij Tindy, wanneer kun je bestellen?

[ConQuestador]

blb4 schreef op vrijdag 19 april 2024 @ 22:28:
[...]

Geweldig! Zorg in elk geval voor een prijs waarmee je zelf goed uit de kosten komt. Voor mij is de extra functionaliteit (mogelijkheid om een cz-taw aan te kunnen sluiten, de optie om via Ethernet aan te kunnen sluiten en de upgrade naar de ESP32) zeker wel € 30 waard. Je kan denk ik idd de optionele zaken (ethernet module, kabels, behuizing met wat opslag aanbieden.

Precies dit dus. De mogelijkheid om cz-taw te kunnen aansluiten (wat soort van verplicht is voor garantie) is mij zonder meer dat geld waard. De ethernet erbij maakt het extra interessant want ondanks dat ie hier naast een ap ligt, besluit ie soms toch een andere ap te kiezen wat connectieproblemen geeft.

[sjigo]

thehog schreef op vrijdag 19 april 2024 @ 20:09:
...Ik twijfel nog over een eerlijke prijs...

Fantastisch werk! Een eerlijke prijs zou waarschijnlijk rond de €400 zijn, kijkend naar de tijd die hierin zit. Dus maak je daar vooral niet te druk over .

[stevenP]

Voor mijn pana airco heb ik een 'kleinere' wifi-unit, de TZ-TACG1. Zou ik mijn oude heishamon kunnen doorschuiven en de nieuwe (als hij uit is) ESP32 op mijn monoblock kunnen zetten?

De comfort-cloud controls van die airco vallen me zó tegen, bewijst maar weer hoe fijn heishamon werkt

[Paul]

stevenP schreef op dinsdag 23 april 2024 @ 09:00:
Voor mijn pana airco heb ik een 'kleinere' wifi-unit, de TZ-TACG1. Zou ik mijn oude heishamon kunnen doorschuiven en de nieuwe (als hij uit is) ESP32 op mijn monoblock kunnen zetten?

De comfort-cloud controls van die airco vallen me zó tegen, bewijst maar weer hoe fijn heishamon werkt

Ik weet niet of de warmtepomp en airco hetzelfde protocol spreken, mogelijk heb je iets aan https://github.com/DomiStyle/esphome-panasonic-ac

[brogel]

Binifada schreef op zaterdag 20 april 2024 @ 14:28:
Geweldig nieuws! Wanneer zijn de nieuwe boards verkrijgbaar bij Tindy, wanneer kun je bestellen?

Onze nieuwbouw is klaar en wou een heisamon bestellen maar toen zag ik dat er een V5 aan komt....
Nu moet ik op mijn handen gaan zitten dat ik geen V4 bestel

Wat betreft de prijs.
Zorg aub dat je er genoeg aan verdient om ook voor jezelf wat over te houden, dit project verdient dat.
Hoe beter jij er uit komt hoe meer toekomst zekerheid wij (en het project) hebben

[ Voor 22% gewijzigd door brogel op 25-04-2024 08:23 ]

[Joost]

brogel schreef op donderdag 25 april 2024 @ 08:21:
[...]

Onze nieuwbouw is klaar en wou een heisamon bestellen maar toen zag ik dat er een V5 aan komt....
Nu moet ik op mijn handen gaan zitten dat ik geen V4 bestel

Hoezo, altijd fijn om er een te hebben liggen voor redundancy, toch?

[SkullboyNL]

thehog schreef op vrijdag 19 april 2024 @ 20:09:
Eerste 50 stuks nieuwe heishamon v5 in bestelling. Eind april verwacht ik ze wel binnen. Hopelijk nu geen foutjes meer anders is het wel erg zonde voor de investering.

Ik wil je niet opjagen hoor maar ik ben heel benieuwd of je de printjes al binnen hebt? En zet je ze in je store?

[thehog]

SkullboyNL schreef op zaterdag 4 mei 2024 @ 00:10:
[...]


Ik wil je niet opjagen hoor maar ik ben heel benieuwd of je de printjes al binnen hebt? En zet je ze in je store?

Nee nog niet binnen. Eind volgende week denk ik

[amro]

thehog schreef op vrijdag 12 april 2024 @ 19:52:
[...]
Ik ben er eigenlijk nu wel uit. Heb de ABB-00846 (5cm hoog) en daar past ie mooi in. Prima standaard kastje. En als iemand later een beter kast wil ontwerpen dan kan dat uiteraard maar deze ABB is gewoon overal verkrijgbaar dus zal voor de grootste groep prima zijn.

Ik dacht: ik koop alvast zo'n doos, maar ik kan 'm eigenlijk alleen bij groothandels als Rs, Farnell en TME vinden. Of zijn er ook winkels of bouwmarkten, die dit product aanbieden?

[TheAlBundy]

Hier verkopen ze die blijkbaar:
https://sinuss.nl/product...bb?variant=42789682577642

Was zelf begonnen om een heisamon te installeren. Maar verder dan 5v erop was ik nog niet gekomen…
Ivm wifi problemen (te goed geïsoleerd huis 🤪) zou ik de heisamon via een 485 verbinding in het huis moeten plaatsen.
De eth optie op deze nieuwe versie is een geweldige toevoeging! Kan niet wachten om er een te bestellen…

[GoldenBatt]

amro schreef op zondag 12 mei 2024 @ 11:20:
[...]


Ik dacht: ik koop alvast zo'n doos, maar ik kan 'm eigenlijk alleen bij groothandels als Rs, Farnell en TME vinden. Of zijn er ook winkels of bouwmarkten, die dit product aanbieden?

Volgens mij zou dit prima moeten werken toch? En stukje goedkoper

Ben "nieuw" hier, zat al tijdje te kijken wat ik zou gaan doen met een cv ketel die langzaam aan het overlijden is. Afgelopen week de knoop doorgehakt en een Panasonic 7kW J serie besteld incl buffervat. Toen ik me eerder verdiepte Heishamon ook al gezien, maar toen ik dit weekend zag dat de nieuwe versie de cloud module ook er bij kan handelen werd ik al helemaal enthousiast, count me in!

[thehog]

thehog schreef op zaterdag 4 mei 2024 @ 07:47:
[...]


Nee nog niet binnen. Eind volgende week denk ik

En helaas vertraging bij bezorging ...

[blb4]

thehog schreef op maandag 13 mei 2024 @ 07:54:
[...]


En helaas vertraging bij bezorging ...

We kunnen niet wachten maar zullen toch ff moeten

[Berreber]

thehog schreef op maandag 13 mei 2024 @ 07:54:
[...]


En helaas vertraging bij bezorging ...

Helaas

Al een update wanneer ze ongeveer binnen komen?

[thehog]

Berreber schreef op dinsdag 14 mei 2024 @ 10:20:
[...]

Helaas

Al een update wanneer ze ongeveer binnen komen?

Staat een mooie doos vol met nieuwe modellen naast me nu. Kwam net binnen

Ben nog even wat software aan het testen maar dan kan ik echt gaan leveren voor eind van de week.

[blb4]

thehog schreef op dinsdag 14 mei 2024 @ 11:56:
[...]


Staat een mooie doos vol met nieuwe modellen naast me nu. Kwam net binnen

Ben nog even wat software aan het testen maar dan kan ik echt gaan leveren voor eind van de week.

Top! Als je wil gaan leveren voor einde van de week moet je nog wel de Tindie store aanpassen .

[thehog]

blb4 schreef op dinsdag 14 mei 2024 @ 12:23:
[...]

Top! Als je wil gaan leveren voor einde van de week moet je nog wel de Tindie store aanpassen .

Niet te snel he Staat nu open

[brogel]

voila, ik heb lang genoeg op mijn handen gezeten, juist de nieuwe besteld.

Hoop toch dat de eerste 5 bestellingen een handgeschreven bedankje er bij krijgen

[blb4]

thehog schreef op dinsdag 14 mei 2024 @ 12:42:
[...]


Niet te snel he Staat nu open

Besteld

[thehog]

brogel schreef op dinsdag 14 mei 2024 @ 13:06:
voila, ik heb lang genoeg op mijn handen gezeten, juist de nieuwe besteld.

Hoop toch dat de eerste 5 bestellingen een handgeschreven bedankje er bij krijgen

Bedankt voor het lange wachten bedoel je

[sjimmie]

Hmm @thehog Na (poging) betaling:
Tindie must have eaten this page!

Ik stuur je even een DM...

[Speedy-Andre]

Misschien heb ik de laatste al
Eens zien wat ik met de oude OT versie met doosje doe, eerst maar kijken of mijn wp meewerkt want die heeft al geen boodschap aan de listen-only instelling (lees alles hangt dan).

[TheAlBundy]

Ook eentje besteld met eth module. Tindy werkte niet echt mee met doorverwijzen naar paypal. Pas na een aantal keer was het gelukt.

[theforestman]

Ook besteld.
Heb ik een andere connector nodig voor het doorlussen naar de Panasonic ethernet module?

[Berreber]

thehog schreef op dinsdag 14 mei 2024 @ 11:56:
[...]


Staat een mooie doos vol met nieuwe modellen naast me nu. Kwam net binnen

Ben nog even wat software aan het testen maar dan kan ik echt gaan leveren voor eind van de week.

Super, ik heb ook besteld!

[thehog]

theforestman schreef op dinsdag 14 mei 2024 @ 14:27:
Ook besteld.
Heb ik een andere connector nodig voor het doorlussen naar de Panasonic ethernet module?

Je gebruikt de originele kabel van de panasonic module (cz-taw1). Die sluit je aan op heishamon. En heishamon naar warmtepomp gaat dan met de kabel die je in de shop kan halen (maar dan sluit je die op de cn-nmode in de warmtepomp, cn-cnt blijft dan leeg).

[Pietjebel10]

super alles besteld, we kunnen straks weer verder sleutelen. Top werk

[Binifada]

Geweldig, ook besteld. Goed werk, bedankt voor de service. 👍

[pc_freak1]

top, meteen besteld, de LAN kabel lag al sinds het begin te wachten bij de warmtepomp

[cerebrum]

Iemand nog een V4 voor weinig overnemen?

[CurlyMo]

cerebrum schreef op dinsdag 14 mei 2024 @ 16:17:
Iemand nog een V4 voor weinig overnemen?

Een Atlantic Explorer V4? Ik geef er € 50,- voor

[GoldenBatt]

Mooie verassing toen ik thuis kwam vanuit werk, direct 2 stuks besteld besteld voor mezelf en @flippy, echt top dit!

[Foofur]

De voorraad is al "leeg" besteld?
Het gaat om de large met ethernetmodule.

[GoldenBatt]

Foofur schreef op dinsdag 14 mei 2024 @ 20:43:
De voorraad is al "leeg" besteld?
Het gaat om de large met ethernetmodule.

Lijkt er wel op, maar die kan je ook gewoon los kopen bij een elektro shop, of bij ome Ali, is een "doodgewone" "USR-ES1 W5500" module. Als je de "Large version" koopt en die module los zou je het zelfde moeten hebben

Verkoop gaat sowieso hard geloof ik, 50 besteld, nu nog 15 13 beschikbaar... Vast wel een paar printjes die niet direct verkocht worden maar voor het testen denk ik? Maar dat gaat wel hard

[ Voor 19% gewijzigd door GoldenBatt op 14-05-2024 21:33 ]

[sjigo]

Direct besteld toen ik het zag. Geweldig!

Is er al een voorbeeld/documentatie over hoe de relais aangestuurd kunnen worden met rules?

[RichieB]

Jeetje, dat ging hard! De ethernet versie is uitverkocht.

[thehog]

Goh ik ben even een avondje weg. Kom je thuis en is je hele stock leeg...
Nahja dan maar nieuwe bestellen. Helaas voor wie naast heeft gegrepen. Kan wel even duren voordat er weer stock is (los van de normale/kleine versie, die komt komende week weer binnen). Ik schat half juni pas.

[Paul]

Ik kan wachten, warmtepomp staat toch alweer uit

Ik hoop dat je beter bent in het ontwerpen van PCB's dan dat ik dat ben maar dat geeft mensen ook de kans de huidige revisie te testen voordat ik er een koop

[denneappel]

Paul schreef op dinsdag 14 mei 2024 @ 22:50:
Ik kan wachten, warmtepomp staat toch alweer uit

Dit inderdaad. Maar ethernet ga ik graag gebruiken voor de winter ik wacht wel even tot de voorraad weer is aangevuld. Thanks @thehog dankzij dit project draait mijn warmtepomp super. SCOP 4.35 met radiatoren in een ~100 jaar oude woning.

[Beekforel]

Hoe gaat het nu eigenlijk verder met de softwareontwikkeling? Is er voor de ESP32 een aparte build nodig oid? Blijft het dezelfde codebase?

Ik wil mij nog steeds een keer verdiepen in de code om de dark mode te introduceren. Al een keer een poging gedaan maar die werd (terecht) afgekeurd.
