Sinds de 2 dagen regel reageer ik hier niet meer
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Ook met mijn seriële kabels volledig losgekoppeld werkt het niet
Dit is overigens op een HeishaMon OT v1.0 bord.
[ Voor 10% gewijzigd door CurlyMo op 11-11-2023 18:14 ]
Sinds de 2 dagen regel reageer ik hier niet meer
Zal je voor de zekerheid een nieuwe opsturen. Ik geloof dat v1.0 gewoon zou moeten werken maar misschien heb je gewoon een doa:
[...]
Ook met mijn seriële kabels volledig losgekoppeld werkt het niet
Doe me even je adres weer in een DM
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
Ik kwam deze tegen::
[...]
Ik zal binnenkort een keer een poging doen om de code naar esp32 te porteren. Uiteindelijk zal de esp8266 toch niet meer te leveren zijn dus ergens is het wel een keer nodig
https://github.com/salakrzy/HeishaMonBoth
Heb het bekeken en lijkt een mooie oplossing om de cloud functie ook te kunnen behouden.
Ipv esp32 zou ik graag een esp32s3 zien, welke wat vlotter reageert (te zien bij het uploaden van code)
Ik heb van mijn cn105 mitsubishi avontuur nog veel connectors en stekkers + aders over.
Ik ga er niet meer mee verder. interesse?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/85dwiKenLLfVEHxATXrn6eiT.jpg?f=user_large)
/u/11437/wandcontactdoos.png?f=community)
:strip_exif()/u/286034/crop5eeb807389475_cropped.gif?f=community)
Mee eens, hier ook liever een bedrade versie ipv via WiFi (mogelijkheid tot beide is dikke prima vanzelf). Dan kan heishamon netjes in de WP gemonteerd worden en dan kabeltje daarheen ipv zoals het nu zit met een +-10m kabel aan de WP print zodat de heishamon in bereik van een wifi acces point kan liggen (+ stabiliteits bonus punten).
Ik ben zeer content met de huidige situatie waarbij een groep tweakers tot een puik en goed werkend product komt dan dat ik zelf alles moet ontdekken. Het is één onderdeel in een veel grotere groep aan aan te sturen actuatoren en mijn tijd is gelimiteerd (al was het maar ivm mijn eigen verwachte levensduur
)@thehog Mocht er de vraag naar zijn, elektronica ontwerp is deels mijn werk. Ik zou evt kunnen assisteren met het ontwerpen van een nieuwe/aangepaste print.
Absoluut. Maar helaas zit ik nog altijd midden in een verbouwing en doet de warmtepomp het net een week. Er zijn al een aantal WT32-ETH01 modules onderweg, net als connectoren (op de Github staat precies welke ik hebben moet, hulde
).Maar als er dan toch "officieel" geport wordt dan noem ik graag mijn feature request; die staan er wel meer in het topic
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
/u/252293/crop6898f1df79a28.png?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
Werkt gewoon, want het is een K-serie en die zijn werkend getest.
Als die niet op de lijst staat betekend alleen maar dat ergens in de lijst van waardes heishamon zegt 'unknown model' maar dat heeft functioneel niks te betekenen. Is alleen maar een gimmick eigenlijk dus
Als je graag wel je model nummer wil zien daar geef dan even de output van http://heishamon.local/debug door
[ Voor 6% gewijzigd door thehog op 17-11-2023 22:56 ]
Dank voor je info.
Toch handig om te weten welke modelnummers je hebt zonder naar apparatuur te moeten lopen. Van buiten leren is zo zinloos.
Zodra de boel draait zal ik je informeren zodat je de lijst kunt aanvullen en ik kan updaten.
Toch handig om te weten welke modelnummers je hebt zonder naar apparatuur te moeten lopen. Van buiten leren is zo zinloos.
Zodra de boel draait zal ik je informeren zodat je de lijst kunt aanvullen en ik kan updaten.
Panasonic K-series split 9 kW, gasloos sinds dec 23 | EV | PV 9,6 kWp | Zendure SF 2400 AC, 12 kWh
Tesla Model 3 SR+ | 4425wp (Dak) - 1920wp (platdak) - 840wp (gevel 90gr) | Panasonic 5kW warmtepomp | Hewalex WPB 200L boiler
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
/u/301967/pingu2.png?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Dat gat gewoon goed hoor. Als je geen update ziet betekend het gewoon dat de temperatuur gelijk is gebleven. Misschien kan ik daar wel wat verbetering brengen in de log regels
@thehog hier een exemplaar dat 79 dagen uptime had bij mijn ouders met SW versie Alpha-8b4056e (weet niet welke versie dat is...). Deze gaf aan rond de 46% wifi te hebben en het MQTT LWT geeft aan dat deze regelmatig offline is. Na een reboot weer 100% wifi (ligt praktisch naast het AP) en draait als een zonnetje. Lijkt dus alsof er iets vol loopt/degradeert na verloop van tijd?
Zie deze graph van het LWT, slecht te zien maar de paarse lijnen zijn momenten waarop deze offline registreert. Na restart gelukkig weer stabiel.
:fill(white):strip_exif()/f/image/viYvEunA1Dt3ncpvEhJFVQLf.png?f=user_large)
Suggesties? SW updaten en weer 2.5 maanden wachten om te debuggen?
Zie deze graph van het LWT, slecht te zien maar de paarse lijnen zijn momenten waarop deze offline registreert. Na restart gelukkig weer stabiel.
Suggesties? SW updaten en weer 2.5 maanden wachten om te debuggen?
@sjimmie Goede! Meen dat die niet bereikbaar is vanaf de huidige locatie maar zal het morgen controleren.
Update: kan inderdaad niet uitsluiten dat dat het probleem is
Update 2: toch niet, ontvangst is nu 100%. Heb versie 3.2.3 (Alpha-d3d543f) erop gezet. Gaat toch behoorlijk vaak offline (iig 5 MQTT reconnects in 3 minuten, regelmatig niet bereikbaar via WiFi). Suggesties?
Update 3: memory free daalt hard, dat lijkt weer een reboot te triggeren. Nu versie 3.2 erop gezet, deze lijkt stabieler te draaien (mocht het helpen; het betreft een 7kW J monoblock).
Update 4: Versie 3.2 lijkt iets stabieler, maar geeft ook problemen (43 MQTT reconnects in 90 minuten). Andere MQTT devices geven geen problemen dus broker lijkt niet het probleem (HA Mosquitto). RSSI is om en nabij de -45 dus dat lijkt me ook goed. Memory free was eerder rond de 60% is nu gedaald naar 42%
Update: kan inderdaad niet uitsluiten dat dat het probleem is
Update 2: toch niet, ontvangst is nu 100%. Heb versie 3.2.3 (Alpha-d3d543f) erop gezet. Gaat toch behoorlijk vaak offline (iig 5 MQTT reconnects in 3 minuten, regelmatig niet bereikbaar via WiFi). Suggesties?
Update 3: memory free daalt hard, dat lijkt weer een reboot te triggeren. Nu versie 3.2 erop gezet, deze lijkt stabieler te draaien (mocht het helpen; het betreft een 7kW J monoblock).
Update 4: Versie 3.2 lijkt iets stabieler, maar geeft ook problemen (43 MQTT reconnects in 90 minuten). Andere MQTT devices geven geen problemen dus broker lijkt niet het probleem (HA Mosquitto). RSSI is om en nabij de -45 dus dat lijkt me ook goed. Memory free was eerder rond de 60% is nu gedaald naar 42%
[ Voor 101% gewijzigd door Roeland op 28-11-2023 11:28 ]

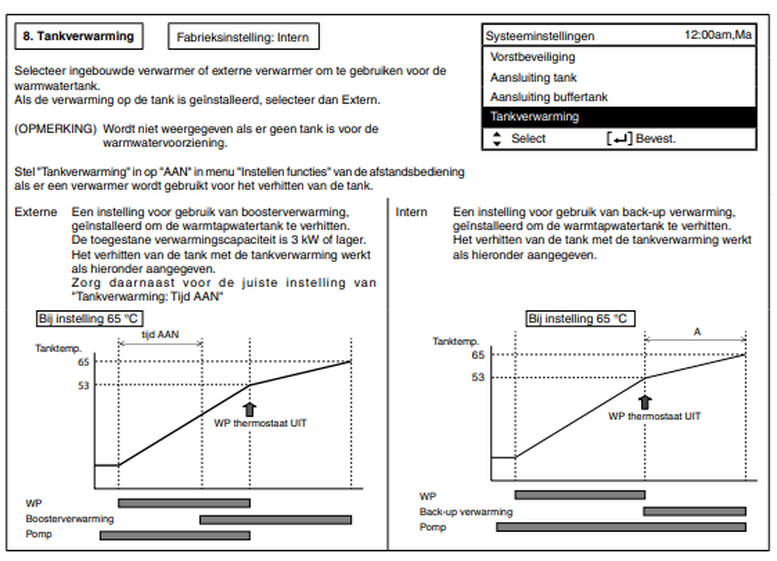

Ik denk niet dat dit kan, aangezien dit vanuit de Panasonic software geregeld wordt.
:fill(white):strip_exif()/f/image/tmI5FFaLXu6PUozFDMIRdHU8.png?f=user_large)
Zie de linker kant. De tijd aan kun je wel korter instellen, zodat de DHW Heater eerder aan gaat.
Een ander idee kan zijn om de externe heater los te halen van de Panasonic en met domotica (bv. Zigbee schakelaar) zelf aan en uit te zetten.
[ Voor 16% gewijzigd door BazemanKM op 28-11-2023 21:30 ]
https://www.fam-oldenburger.nl/category/domotica/
/u/53007/DustPuppy.png?f=community)
:strip_icc():strip_exif()/u/40490/avatar23.jpg?f=community){kind=avatar}
Nieuwe Heishamon ontvangen (dankjewel @thehog voor de snelle levering en rectificatie van de postcode). Nieuwe Heishamon doet het nu alweer ruim een half uur stabiel (significant langer dan de vorige
)Update: @thehog FYI het betreft hardware versie: OT V1.3
[ Voor 8% gewijzigd door Roeland op 01-12-2023 15:44 ]
:strip_exif()/u/120881/bataleon_target.gif?f=community)
Is recent besproken geweest op de Heishamon Slack:
Jeroen 5:20 PM
@Igor Ybema Could you implement switching the backup heater in service menu? I would like to use that
MiG-41 5:21 PM
no possible to switch it , this is "read only"
Jeroen 5:21 PM
msg.payload = Buffer.from([241, 108, 1, 16, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 105, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]);
return msg;
I use this to switch between internal and alternative external temperature sensor
Jeroen 5:21 PM
Ah, that's a pity
Jeroen 5:23 PM
Have you tried writing it?
MiG-41 5:25 PM
no ,becuse it is not possible
MiG-41 5:27 PM
Panasonic quesrty is something like 112 bytes , while this is on byte 120
[ Voor 3% gewijzigd door CurlyMo op 09-12-2023 12:54 ]
Sinds de 2 dagen regel reageer ik hier niet meer
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
@thehog:
[...]
Werkt gewoon, want het is een K-serie en die zijn werkend getest.
Als die niet op de lijst staat betekend alleen maar dat ergens in de lijst van waardes heishamon zegt 'unknown model' maar dat heeft functioneel niks te betekenen. Is alleen maar een gimmick eigenlijk dus
Als je graag wel je model nummer wil zien daar geef dan even de output van http://heishamon.local/debug door
Bij deze:
Hier draait nu een WH-ADC0309K3E5 + WH-UDZ09KE5
Dit is de output van de link.
code:
1
2
3
4
5
6
7
| data: 71 C8 01 21 8A EA 01 00 00 00 00 00 00 00 C5 03 01 00 01 00 4C 13 01 00 01 00 01 00 00 00 01 00 data: 00 00 01 00 00 00 01 00 00 00 01 00 01 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 data: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 data: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 data: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 data: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 data: 00 00 00 00 00 00 00 00 00 00 FE |
Hij wordt in de Node-RED flow van https://github.com/edterbak/NodeRed_Heishamon_control uiteraard ook nog niet herkend.
Maar er worden nog meer functies niet herkend. Zoals de Heat_Power_Production = -200 en Heat_Power_Consumption = -200. Die wordt in de Heisha monitor en de MQTT-output wel weergegeven. Kun je me aangeven waar dat opgelost moet worden?
Hieronder de data van de Heishamon in MQTT Explorer.
Met name de negatieve waardes roepen vragen op.
Heb het systeem net weer aangezet op deze zachte wintermiddag..
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
| Heatpump_State = 1 Force_DHW_State = 0 Quiet_Mode_Schedule = 0 Operating_Mode_State = 4 Main_Inlet_Temp = 24.75 Main_Outlet_Temp = 29.50 Main_Target_Temp = 30 Compressor_Freq = 68 DHW_Target_Temp = 48 DHW_Temp = 48 Operations_Hours = 38 Operations_Counter = 35 Main_Schedule_State = 0 Outside_Temp = 8 Heat_Power_Production = -200 Heat_Power_Consumption = -200 Powerful_Mode_Time = 0 Quiet_Mode_Level = 0 Holiday_Mode_State = 0 ThreeWay_Valve_State = 0 Outside_Pipe_Temp = 1 DHW_Heat_Delta = -8 Heat_Delta = 5 Cool_Delta = 5 DHW_Holiday_Shift_Temp = -15 Defrosting_State = 0 Z1_Heat_Request_Temp = 30 Z1_Cool_Request_Temp = 0 Z1_Heat_Curve_Target_High_Temp = 30 Z1_Heat_Curve_Target_Low_Temp = 35 Z1_Heat_Curve_Outside_High_Temp = 15 Z1_Heat_Curve_Outside_Low_Temp = -5 Room_Thermostat_Temp = 18 Z2_Heat_Request_Temp = 35 Z2_Cool_Request_Temp = 0 Z1_Water_Temp = -78 Z2_Water_Temp = -78 Cool_Power_Production = -200 Cool_Power_Consumption = -200 DHW_Power_Production = -200 DHW_Power_Consumption = -200 Z1_Water_Target_Temp = 30 Z2_Water_Target_Temp = 35 Error = No error Room_Holiday_Shift_Temp = -15 Buffer_Temp = -78 Solar_Temp = -78 Pool_Temp = -78 Main_Hex_Outlet_Temp = 29 Discharge_Temp = 57 Inside_Pipe_Temp = 24 Defrost_Temp = -128 Eva_Outlet_Temp = 1 Bypass_Outlet_Temp = -128 Ipm_Temp = -128 Z1_Temp = 29 Z2_Temp = -128 DHW_Heater_State = 1 Room_Heater_State = 0 Internal_Heater_State = 0 External_Heater_State = 0 Fan1_Motor_Speed = 660 Fan2_Motor_Speed = 0 High_Pressure = 20.0 Pump_Speed = 3250 Low_Pressure = 0 Compressor_Current = 7.8 Force_Heater_State = 0 Sterilization_State = 0 Sterilization_Temp = 62 Sterilization_Max_Time = 15 Z1_Cool_Curve_Target_High_Temp = 15 Z1_Cool_Curve_Target_Low_Temp = 10 Z1_Cool_Curve_Outside_High_Temp = 30 Z1_Cool_Curve_Outside_Low_Temp = 20 Heating_Mode = 1 Heating_Off_Outdoor_Temp = 24 Heater_On_Outdoor_Temp = 0 Heat_To_Cool_Temp = 15 Cool_To_Heat_Temp = 10 Cooling_Mode = 0 Z2_Heat_Curve_Target_High_Temp = 35 Z2_Heat_Curve_Target_Low_Temp = 35 Z2_Heat_Curve_Outside_High_Temp = 15 Z2_Heat_Curve_Outside_Low_Temp = -5 Z2_Cool_Curve_Target_High_Temp = 15 Z2_Cool_Curve_Target_Low_Temp = 10 Z2_Cool_Curve_Outside_High_Temp = 30 Z2_Cool_Curve_Outside_Low_Temp = 20 Room_Heater_Operations_Hours = 0 DHW_Heater_Operations_Hours = 0 Heat_Pump_Model = 255 Pump_Duty = 122 Zones_State = 0 Max_Pump_Duty = 150 Heater_Delay_Time = 30 Heater_Start_Delta = -4 Heater_Stop_Delta = -2 Buffer_Installed = 0 DHW_Installed = 1 Solar_Mode = 0 Solar_On_Delta = 10 Solar_Off_Delta = 5 Solar_Frost_Protection = 5 Solar_High_Limit = 80 Pump_Flowrate_Mode = 0 Liquid_Type = 0 Alt_External_Sensor = 0 Anti_Freeze_Mode = 1 Optional_PCB = 0 Z1_Sensor_Settings = 0 Z2_Sensor_Settings = 0 Buffer_Tank_Delta = 5 External_Pad_Heater = 0 Pump_Flow = 26.27 extra Heat_Power_Consumption_Extra = 1871 Cool_Power_Consumption_Extra = 0 DHW_Power_Consumption_Extra = 0 Heat_Power_Production_Extra = 9485 Cool_Power_Production_Extra = 0 DHW_Power_Production_Extra = 0 |
[ Voor 52% gewijzigd door Hieke op 15-12-2023 13:32 ]
Panasonic K-series split 9 kW, gasloos sinds dec 23 | EV | PV 9,6 kWp | Zendure SF 2400 AC, 12 kWh
Ah, geheel nieuwe topics.
Die moet ik in de flow zetten. Komt goed.
Ik lees deze verandering met als toevoeging "Extra" voor het eerst nu. Komt goed
@thehog
Is die waarde van:
Heat_Power_Production en Heat_Power_Consumption altijd negatief als de pomp zo een nieuw model betreft?
[ Voor 12% gewijzigd door edterbak op 15-12-2023 19:53 ]
Okay, helder.
gaat deze logica goed werken?
De input signalen:
- Heat_Power_Production
- Heat_Power_Production_Extra
Als de waarde <0 is, dan blokeren
Gaat dit dan goed voor al deze topics?
-Heat_Power_Consumption_Extra vs Heat_Power_Consumption
-Cool_Power_Consumption_Extra vs Cool_Power_Consumption
-DHW_Power_Consumption_Extra vs DHW_Power_Consumption
-Heat_Power_Production_Extra vs Heat_Power_Production
-Cool_Power_Production_Extra vs Cool_Power_Production
-DHW_Power_Production_Extra vs DHW_Power_Production
Voor mij zou deze oplossing erg eenvoudig zijn. Dan hoef ik niet een lijstje bij te houden met K/L type pompen voor de selectie.
[ Voor 19% gewijzigd door edterbak op 16-12-2023 12:42 ]
Ja klopt. -200 detecteren kan ook gewoon:
[...]
Okay, helder.
gaat deze logica goed werken?
De input signalen:
- Heat_Power_Production
- Heat_Power_Production_Extra
Als de waarde <0 is, dan blokeren
Gaat dit dan goed voor al deze topics?
-Heat_Power_Consumption_Extra vs Heat_Power_Consumption
-Cool_Power_Consumption_Extra vs Cool_Power_Consumption
-DHW_Power_Consumption_Extra vs DHW_Power_Consumption
-Heat_Power_Production_Extra vs Heat_Power_Production
-Cool_Power_Production_Extra vs Cool_Power_Production
-DHW_Power_Production_Extra vs DHW_Power_Production
Voor mij zou deze oplossing erg eenvoudig zijn. Dan hoef ik niet een lijstje bij te houden met K/L type pompen voor de selectie.

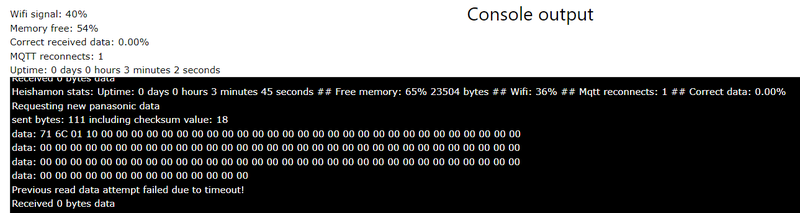

Daar waar ik eerder melde dat mijn Heishamon "verdwenen" was, is dat nu niet meer het geval. Wifi was te zwak. Heb de heishamon nu buiten de WP (WH-MDC05J3E5) gehangen in een lasdoos. Ik kan nu wel inloggen op de webpagina maar helaas zie ik geen waardes. Ik heb de Pana al een keer uitgezet op de thermostaat en ook al keer stroom 10sec helemaal af gehad.
:fill(white):strip_exif()/f/image/H55ym5ElOnvJfUDhClDmVgyv.png?f=user_large)
/f/image/D6xeixhx7Ebtu34NRTgmoeTY.png?f=fotoalbum_large)
Is aangesloten op CN-CNT
:fill(white):strip_exif()/f/image/D6xeixhx7Ebtu34NRTgmoeTY.png?f=user_large)
Is aangesloten op CN-CNT
Tesla Model 3 SR+ | 4425wp (Dak) - 1920wp (platdak) - 840wp (gevel 90gr) | Panasonic 5kW warmtepomp | Hewalex WPB 200L boiler
Tesla Model 3 SR+ | 4425wp (Dak) - 1920wp (platdak) - 840wp (gevel 90gr) | Panasonic 5kW warmtepomp | Hewalex WPB 200L boiler
Tesla Model 3 SR+ | 4425wp (Dak) - 1920wp (platdak) - 840wp (gevel 90gr) | Panasonic 5kW warmtepomp | Hewalex WPB 200L boiler
Tesla Model 3 SR+ | 4425wp (Dak) - 1920wp (platdak) - 840wp (gevel 90gr) | Panasonic 5kW warmtepomp | Hewalex WPB 200L boiler
:strip_icc():strip_exif()/u/298236/avatar2.jpg?f=community){kind=avatar}
Tijdens het aansluiten van de heishamon op mijn pana monoblock liep ik tegen problemen aan dat ik erg veel mqtt reconnects en bad header readings had. Ook was de Heishamon moeilijk bereikbaar via de web interface en was hij erg traag. Na wat zoeken en meten bleek de 5v te laag en daardoor had de ESP te weinig spanning/stroom om goed te kunnen werken.
Na wat zoeken kwam ik er achter dat blb4 dit probleem ook heeft gehad en dit op heeft gelost door een elko van 1uf op de voeding te zetten. Post met oplossing Helaas was dit bij mij niet de oplossing.
Tussen mijn pana en heishamon zit 9 meter afgeschermde 0,5mm2 draad maar dat is blijkbaar net te veel voor de 5v voeding en zakt naar 4,7v. Ik heb dit nu opgelost door 12v van de pana te pakken en net voor de heishamon tussen de kabel een buck converter te plaatsen die van de 12v 5v maakt. Dit draait nu een aantal weken goed dus ga ik deze tijdelijke oplossing wat definitiever maken en een kleine aanpassing op de heishamon print maken. Ik verplaats de + voedings kabel naar pin 4 in de cn-cnt connector en ga dan een TSR-1-2450E op de print solderen die van de 12v 5v maakt. Als ik dat gedaan heb zal ik hier wel een foto plaatsen.
Circuit boven aan is hoe ik het nu heb circuit onderaan is hoe ik het ga maken.
/f/image/jOkwEE6dLaQ1BsZUviAVtz7D.png?f=fotoalbum_large)

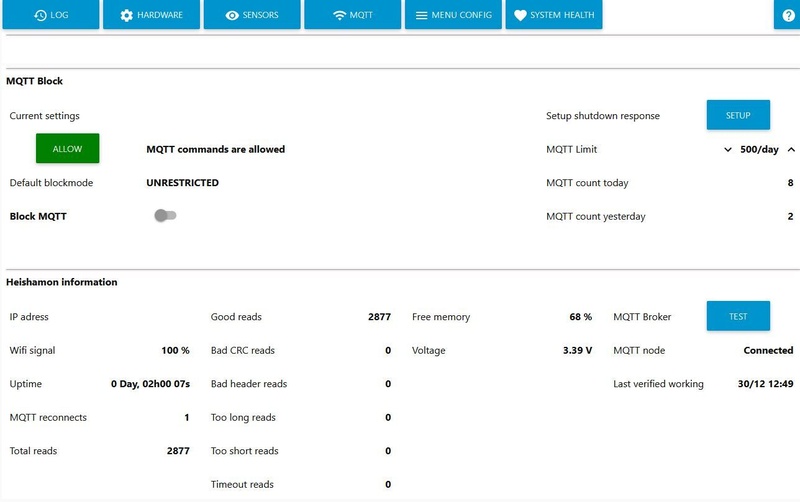

Dus heb je veel mqtt reconnects en bad header readings kijk dan even naar de 5v spanning. Wat je ook kan doen is een externe 5v voeding aansluiten.
Na wat zoeken kwam ik er achter dat blb4 dit probleem ook heeft gehad en dit op heeft gelost door een elko van 1uf op de voeding te zetten. Post met oplossing Helaas was dit bij mij niet de oplossing.
Tussen mijn pana en heishamon zit 9 meter afgeschermde 0,5mm2 draad maar dat is blijkbaar net te veel voor de 5v voeding en zakt naar 4,7v. Ik heb dit nu opgelost door 12v van de pana te pakken en net voor de heishamon tussen de kabel een buck converter te plaatsen die van de 12v 5v maakt. Dit draait nu een aantal weken goed dus ga ik deze tijdelijke oplossing wat definitiever maken en een kleine aanpassing op de heishamon print maken. Ik verplaats de + voedings kabel naar pin 4 in de cn-cnt connector en ga dan een TSR-1-2450E op de print solderen die van de 12v 5v maakt. Als ik dat gedaan heb zal ik hier wel een foto plaatsen.
Circuit boven aan is hoe ik het nu heb circuit onderaan is hoe ik het ga maken.
:fill(white):strip_exif()/f/image/jOkwEE6dLaQ1BsZUviAVtz7D.png?f=user_large)
Dus heb je veel mqtt reconnects en bad header readings kijk dan even naar de 5v spanning. Wat je ook kan doen is een externe 5v voeding aansluiten.
Een 7805 kan ook maar daar moet dan nog wel een condensator op de in en uitgaande voedingslijn. Een groot nadeel van de 7805 is wel dat die veel hitte maakt om van 12v naar 5v te gaan en dat is weer weg gegooide energie. Slecht voor je cop
Edit:
voordeel van de TSR-1-2450E https://www.tracopower.com/int/model/tsr-1-2450e is dat hij bijna de zelfde footprint heeft als een 7805 en je hoeft geen losse condensatoren te plaatsen die zitten er namelijk al in. Verder is hij erg efficiënt en heeft bijna geen ruis op de voeding.
[ Voor 17% gewijzigd door SkullboyNL op 27-12-2023 12:21 ]

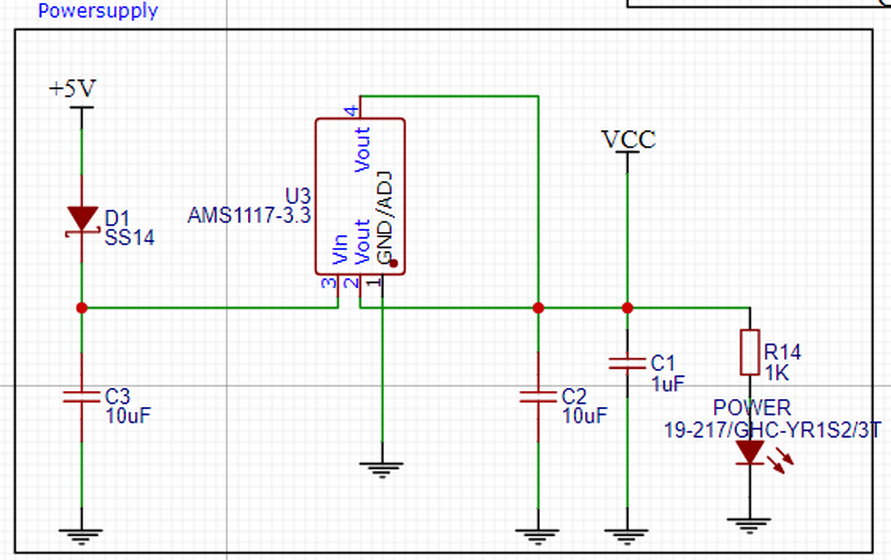

Ik zit even te kijken naar je je schema en die C3 zit na de SS14 diode je hebt daar al een kleine voltage drop. D 1uF die bl4b heeft geplaatst zit helemaal voor in het circuit dus zal net een spanningsdip kunnen opvangen maar dat is echt minimaal. Beter is dan gebruik te kunnen maken van de 12v voeding.
:fill(white):strip_exif()/f/image/FaX8p5kBuPqjSjtgHo8n99bl.png?f=user_large)
Je zal de 12v voeding op de 10pin header kunnen zetten en dan een losse addon kunnen verkopen die je op de 10 pin header druk om van de 12v gebruik te kunnen maken. Op de addon/hat zet je dan een 12v naar 5v buck converter. Dat neemt dan ook geen ruimte in op de print want daar lijkt nu geen ruimte voor.
:fill(white):strip_exif()/f/image/4OZwO2QZzabPn1N1jfCUxQiJ.png?f=user_large)
:fill(white):strip_exif()/f/image/u0jKXAUA0pjUPDPp0cwNCCAY.png?f=user_large)
Als ik dit bekijk verwacht ik rond de 0,3v maar dat is altijd nog minder dan een normale diode die doet 0,7v. Maar als die 0,3 net te veel is dan lijkt het mij sws geen goed plan om op de 5v voeding te blijven en dan beter gewoon de 12v van de pana pakken.
yep, elke 0,1 is er weer 0,1.
de vraag is dan ook of het middel wellicht erger is dan de kwaal. ik snap dat deze voorkomt dat de boel kapotgaat als +/- verkeerd wordt aangesloten, maar als je dat doet is de kans toch al groot dat andere dingen ook kapot gaan. dus voorkomen door 3x controleren is altijd beter.
mijn ervaring is met mijn DIY thermostaat op basis van een esp32 dat een diode net teveel is met de voeding aan een 4m kabel.
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Reden die ik kan bedenken is dat je weer een extra omzetting heb wat problemen kan geven.
En je moet weer een extra adapter gebruiken wat extra stroom verbruikt wat slecht is voor je cop
vandaag een lading tsr-1-2450E binnen gekregen. Ik wilde eerst een hat maken voor op de 10 pin header maar ik had helaas zelf geen goede vrouwlijke header liggen dus ik heb hem achter op de connector gesoldeerd. 12v en gnd pin gelijk op de 2450 en de 5v met een draadje.
/f/image/Q1ugHTO4aoBjRBtF0y2kHVCo.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/Q1ugHTO4aoBjRBtF0y2kHVCo.png?f=user_large)
Heren,
Ook hier (soms) connectieproblemen met de Heishamon Open Therm V 1.3. Communiceert met Node-RED van EdTerBak versie 24.02
De print heeft één 1-wire gekoppeld en 100% wifi omdat er een accesspoint naast is gehangen..
De Heishamon wordt gevoed vanuit de Panansonic K-series middels een orgineel meebestelde kabel met lengte van 2 meter.
Ook nadat de Heishamon spanningsloos is geweest startte deze op met connectie-verlies/herstel wat maar bleef aanhouden. Opeens was dit echter spontaan over..??
Zie de log:
Kan iemand mij aangeven wat de minimale spanning moet zijn om de Heishamon goed te laten functioneren?
:strip_exif()/f/image/yMSKbUfD6TzAtrfS9R6Ah1wi.jpg?f=fotoalbum_large)
En wat is dan een eenvoudige oplossing om dit euvel te verhelpen?
Ook hier (soms) connectieproblemen met de Heishamon Open Therm V 1.3. Communiceert met Node-RED van EdTerBak versie 24.02
De print heeft één 1-wire gekoppeld en 100% wifi omdat er een accesspoint naast is gehangen..
De Heishamon wordt gevoed vanuit de Panansonic K-series middels een orgineel meebestelde kabel met lengte van 2 meter.
Ook nadat de Heishamon spanningsloos is geweest startte deze op met connectie-verlies/herstel wat maar bleef aanhouden. Opeens was dit echter spontaan over..??
Zie de log:
Vanuit het forum Hieke in "Heishamon <> Node Red voor Panasonic warmtepompen" naar hier verwezen. Ook omdat ik screenshot had aangeleverd waarin de spanning van de Heishamon te laag zou zijn.
Kan iemand mij aangeven wat de minimale spanning moet zijn om de Heishamon goed te laten functioneren?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yMSKbUfD6TzAtrfS9R6Ah1wi.jpg?f=user_large)
En wat is dan een eenvoudige oplossing om dit euvel te verhelpen?
Panasonic K-series split 9 kW, gasloos sinds dec 23 | EV | PV 9,6 kWp | Zendure SF 2400 AC, 12 kWh
