Open AIR (open source smart ventilatieaansturing)

[vault50]

The_ Mad_Ping schreef op woensdag 21 mei 2025 @ 14:14:
[...]


Hey!

Goede vraag en goed gezien! EBMPapst (Fabrikant van de motoren in de ventilatie boxen) Adviseert 1Khz-10Khz. Dus 20 Khz zou ik zeker niet doen.
[Afbeelding]

Buiten het hoorbare spectrum kan nodig zijn als er zaken aan het meeresoneren zijn. Ik heb niet het idee dat er op 1Khz iets van dat aanstuur signaal hoorbaar is. Of heb jij een andere reden om buiten dat spectrum te zitten?

oh kijk dat is top om die specificatie van de fabrikant te hebben, dan is 1kHz inderdaad een prima frequentie.
Was puur uit nieuwsgierigheid ik had niet het idee dat ik de schakelfrequentie terughoorde.

[julesvaes]

firefixmaarten schreef op woensdag 7 mei 2025 @ 21:31:
[...]


Je kan het niet inpluggen op het focus board. De open air printplaat vervangt die van het focus board. Je kan dus geen originele draadloze knoppen of anders gebruiken. Maar je kan idd traploos de snelheid van de motor aanpassen. Die 2 kanalen zijn dan zonder klep? Want als er originele kleppen inzitten kan je ook die niet meer bedienen... Het enige dat behouden blijft is de motor en behuizing, verder niets.

Ik heb kanalen zonder klappen dus gewoon alleen buizen. ik heb de handleiding gelezen en snap het bijna helemaal, Ik vraag me alleen nog af wat het verschil is tussen add programmer en pre programmed. Ik denk dat bij de pre programmed versie je niets software matigs iets hoeft te doen dan alleen toevoegen aan ha via esp. maar wat is dan add programmed?

@The_ Mad_Ping ze zijn helaas uitverkocht, wanneer komen ze weer?

[Cpt-Cholo]

Ik moet zeggen, ik zit ook a een paar jaar in dit topic en dit is één van mijn todo projecten. Het is er nog niet van gekomen, dus hopelijk maak je nog een batch. Bedankt.

[Rogier]

julesvaes schreef op dinsdag 27 mei 2025 @ 14:39:
[...]


Ik heb kanalen zonder klappen dus gewoon alleen buizen. ik heb de handleiding gelezen en snap het bijna helemaal, Ik vraag me alleen nog af wat het verschil is tussen add programmer en pre programmed. Ik denk dat bij de pre programmed versie je niets software matigs iets hoeft te doen dan alleen toevoegen aan ha via esp. maar wat is dan add programmed?

@The_ Mad_Ping ze zijn helaas uitverkocht, wanneer komen ze weer?

Ik zou gokken op een stekkertje zodat je ze zelf kan flashen. Hier heb ik "gewoon" pre programmed besteld (zodat je het ding iig in je netwerk kan krijgen) en vervolgens in HA opnieuw geprogrammeerd met ESPHome. Werkt als een raket.

[Cpt-Cholo]

julesvaes schreef op dinsdag 27 mei 2025 @ 14:39:
[...]
@The_ Mad_Ping ze zijn helaas uitverkocht, wanneer komen ze weer?

Ik kreeg een mailtje, ze zijn weer in stock.

[Timshort87]

Hallo,

Is er een update te geven over ondersteuning voor de DucoBox Energy Comfort WTW-unit?
Komt de ondersteuning er? Wij hebben momenteel alle plafonds open dus dit zou het perfecte moment zijn om het systeem te integreren.

[wasgezellig]

Timshort87 schreef op vrijdag 6 juni 2025 @ 18:28:
Hallo,

Is er een update te geven over ondersteuning voor de DucoBox Energy Comfort WTW-unit?
Komt de ondersteuning er? Wij hebben momenteel alle plafonds open dus dit zou het perfecte moment zijn om het systeem te integreren.

Daar is toevallig onlangs een update over geweest. Zie onderstaande berichtje:

The_ Mad_Ping schreef op woensdag 21 mei 2025 @ 14:15:
[...]

Hier zijn we nog mee bezig! We zijn bezig om op Arduino onze code te schrijven. We hebben hiervoor gekozen zodat het toegankelijker is voor tweakers en makkelijk aan te passen is. De basis wordt nog steeds gevormd door een STM32 MCU.
Ik hoop dat we over een maand of 2-3 de eerste software/hardware kunnen delen

Beantwoord dit je vraag?

[EricDi]

Gisteren ontvangen en geïnstalleerd. Cool ding!

Mogelijk probleem: NOx staat op 1, veranderd niet. Klopt dit?

[thomasv]

EricDi schreef op zaterdag 14 juni 2025 @ 09:36:
Gisteren ontvangen en geïnstalleerd. Cool ding!

Mogelijk probleem: NOx staat op 1, veranderd niet. Klopt dit?

NOx van 1 klopt wel hoor, dan is je lucht in ieder geval niet erg vervuild met diesel uitstoot etc. NOx is een index, niet een ppm (zeg ik zo uit mijn hoofd).

[ Voor 9% gewijzigd door thomasv op 14-06-2025 12:50 ]

[Carnifex]

Dit doet die van mij. Geen idee wat 1 of 2 betekent :-)

[thomasv]

Voor de NOx index, zie https://sensirion.com/med...C/Info_Note_NOx_Index.pdf

[EricDi]

Ik heb wat variabelen toegevoegd die simpel te tweaken zijn naar wens. Wanneer de waarden overschreden worden zal de ventilatie sneller draaien. Werkt op dit moment prima.

[Maarten60]

Ik heb helaas wat hulp nodig met het aansluiten van mijn originele vochtigheid en CO2 sensor. (Helaas werken de TS links (vaak) niet meer).
Ik heb de module in kunnen bouwen en het geheel kunnen integreren in HA. Ik zie de open-air module onder de integrations, maar niet onder de ESPHome builder.

Ik wil nu mijn originele DUCO vochtigheid (poort 1) en CO2 (poort 2) werkend krijgen.
Ik het de code van @Tarquin die hierboven staat, voorzien van de lokale gegevens en opgenomen in mijn esphome directory en ook de file sht20.h in dezelfde directory gezet. Nu verschijnt de DUCO in de ESP home directory, maar als off-line.

Alles werkt met de instructies van @The_ Mad_Ping
Dank voor hulp

[ Voor 113% gewijzigd door Maarten60 op 26-06-2025 16:07 ]

[Hmmbob]

ik weet niet waar je een custom_component voor gebruikt, maar zowel de officiele code als de Tarquin code bevat die niet?
https://github.com/Flamin...ftware/open-air-mini.yaml

[ Voor 151% gewijzigd door Hmmbob op 26-06-2025 08:28 ]

[The_ Mad_Ping]

@Maarten60

Je gebruikt inderdaad nog de oude code voor de duco sensoren:

De Duco RH sensor is een SHT-20 : https://github.com/Flamin...are#sensor-support-SHT-20

De Duco Co2 Sensor is een Senseair S8: https://github.com/Flamin...ensor-support-senseair-s8

Afhankelijk van hou oud de sensor van duco is kan het ook een SHT-31 zijn. Ik zou eerst even proberen met de SHT-20

[Maarten60]

Het is gelukt om de waardes uit te lezen, dus dank daarvoor. Ik wil nu verder gaan met wat aanpassingen, bijvoorbeeld disconnect mode, maar ben eigenlijk op zoek naar een stuk documentatie. Ben ik niet goed aan het zoeken of is die er niet?
Wat vragen waar ik wat hulp voor nodig heb. Zeker om te zorgen dat ik geen oude code gebruik
Disconnect mode.
hier (https://gathering.tweaker...message/75071522#75071522) staat een verwijzing naar disconnect mode. Is deze code nog actueel en hoe kan ik testen of het werkt.

Ventilatorsnelheid gekoppeld aan RH
Bij disconnect mode zie ik
[/quote]
RH < 55% = ventilatorsnelheid 25%
RH >= 55% = ventilatorsnelheid 60%
RH >= 75% = ventilatorsnelheid 100%
[quote]
Dat zou ik ook in 'connect' mode willen hebben. Moet ik dat zelf programmeren? Standaard script?
Graag wat aanwijzingen. Dank

[gijsvdhoven]

Hallo allemaal, ik loop beetje vast: ik heb de luchtvochtigheid van de flamingo gekocht en ingeprikt op een open air mini bordje 1.4.1.

Wat ik doe ik blijf deze error houden:

code:

[13:25:53][C][sht2x:045]:   Address: 0x40
[13:25:53][E][sht2x:048]: Communication with SHT2X failed!
[13:25:53][C][sht2x:051]:   Update Interval: 30.0s
[13:25:53][C][sht2x:053]:   Temperature 'Open AIR Mini Beneden Temperature'
[13:25:53][C][sht2x:053]:     State Class: 'measurement'
[13:25:53][C][sht2x:053]:     Unit of Measurement: '°C'
[13:25:53][C][sht2x:053]:     Accuracy Decimals: 2
[13:25:53][C][sht2x:053]:     Device Class: 'temperature'
[13:25:53][C][sht2x:054]:   Humidity 'Open AIR Mini Beneden Humidity'
[13:25:53][C][sht2x:054]:     State Class: 'measurement'
[13:25:53][C][sht2x:054]:     Unit of Measurement: '%'
[13:25:53][C][sht2x:054]:     Accuracy Decimals: 2
[13:25:53][C][sht2x:054]:     Device Class: 'humidity'
[13:25:53][E][component:088]:   Component sht2x.sensor is marked FAILED:
[13:25:53][C][captive_portal:089]: Captive Portal:

Ik heb zowel fysiek de sensor in een andere poort gedrukt en ook in de esphome config het aangepast. Onderstaand de relevante config:

code:

uart:
#UART For Sensor 2
 - rx_pin: GPIO13
   tx_pin: GPIO12
   baud_rate: 9600
   id: uart_sensor_2
#UART For Sensor 1
 - rx_pin: GPIO25
   tx_pin: GPIO26
   baud_rate: 9600
   id: uart_sensor_1

i2c:
#I2C For Sensor 2
- id: i2c_sensor_2
  sda: GPIO19
  scl: GPIO18
  scan: false
  frequency: 400kHz
#I2C For Sensor 1
- id: i2c_sensor_1
  sda: GPIO16
  scl: GPIO4
  scan: false
  frequency: 400kHz

  - platform: sht2x
    i2c_id: i2c_sensor_2
    temperature:
      name: "Open AIR Mini Beneden Temperature"
      id: air_temperature
      accuracy_decimals: 2
    humidity:
      name: "Open AIR Mini Beneden Humidity"
      id: air_humidity
      accuracy_decimals: 2
    update_interval: 30s

external_components:
  - source: github://dmaasland/esphome@sht2x
    components: [ sht2x ]

ik heb mij suf gegoogeld maar ben niet bij de juiste oplossing gekomen...

[The_ Mad_Ping]

gijsvdhoven schreef op zondag 6 juli 2025 @ 12:10:
Hallo allemaal, ik loop beetje vast: ik heb de luchtvochtigheid van de flamingo gekocht en ingeprikt op een open air mini bordje 1.4.1.

Wat ik doe ik blijf deze error houden:

code:

[13:25:53][C][sht2x:045]:   Address: 0x40
[13:25:53][E][sht2x:048]: Communication with SHT2X failed!
[13:25:53][C][sht2x:051]:   Update Interval: 30.0s
[13:25:53][C][sht2x:053]:   Temperature 'Open AIR Mini Beneden Temperature'
[13:25:53][C][sht2x:053]:     State Class: 'measurement'
[13:25:53][C][sht2x:053]:     Unit of Measurement: '°C'
[13:25:53][C][sht2x:053]:     Accuracy Decimals: 2
[13:25:53][C][sht2x:053]:     Device Class: 'temperature'
[13:25:53][C][sht2x:054]:   Humidity 'Open AIR Mini Beneden Humidity'
[13:25:53][C][sht2x:054]:     State Class: 'measurement'
[13:25:53][C][sht2x:054]:     Unit of Measurement: '%'
[13:25:53][C][sht2x:054]:     Accuracy Decimals: 2
[13:25:53][C][sht2x:054]:     Device Class: 'humidity'
[13:25:53][E][component:088]:   Component sht2x.sensor is marked FAILED:
[13:25:53][C][captive_portal:089]: Captive Portal:

Ik heb zowel fysiek de sensor in een andere poort gedrukt en ook in de esphome config het aangepast. Onderstaand de relevante config:

code:

uart:
#UART For Sensor 2
 - rx_pin: GPIO13
   tx_pin: GPIO12
   baud_rate: 9600
   id: uart_sensor_2
#UART For Sensor 1
 - rx_pin: GPIO25
   tx_pin: GPIO26
   baud_rate: 9600
   id: uart_sensor_1

i2c:
#I2C For Sensor 2
- id: i2c_sensor_2
  sda: GPIO19
  scl: GPIO18
  scan: false
  frequency: 400kHz
#I2C For Sensor 1
- id: i2c_sensor_1
  sda: GPIO16
  scl: GPIO4
  scan: false
  frequency: 400kHz

  - platform: sht2x
    i2c_id: i2c_sensor_2
    temperature:
      name: "Open AIR Mini Beneden Temperature"
      id: air_temperature
      accuracy_decimals: 2
    humidity:
      name: "Open AIR Mini Beneden Humidity"
      id: air_humidity
      accuracy_decimals: 2
    update_interval: 30s

external_components:
  - source: github://dmaasland/esphome@sht2x
    components: [ sht2x ]

ik heb mij suf gegoogeld maar ben niet bij de juiste oplossing gekomen...

Hey Gijs,

Als je deze onlangs hebt gekocht zit hier een nieuwere sensor in! Vanaf ongeveer 01-03-2025 zijn we over naar SHT-45 sensore van senserion.

Ik zie ook dat dit nog niet op GIthub staat!

Wat je toe moet voegen aan je YAML:

code:

sensor:
  - platform: sht4x
    i2c_id: i2c_sensor_1
    temperature:
      name: "Open AIR Mini x Temperature"
      id: air_temperature
      accuracy_decimals: 2
    humidity:
      name: "Open AIR Mini x Humidity"
      id: air_humidity
      accuracy_decimals: 2
    update_interval: 30s

Sorry voor het ongemak! Onhandig dat deze twee dingen uit elkaar lopen!

[ Voor 3% gewijzigd door The_ Mad_Ping op 06-07-2025 16:08 ]

[The_ Mad_Ping]

Maarten60 schreef op donderdag 26 juni 2025 @ 17:54:
Het is gelukt om de waardes uit te lezen, dus dank daarvoor. Ik wil nu verder gaan met wat aanpassingen, bijvoorbeeld disconnect mode, maar ben eigenlijk op zoek naar een stuk documentatie. Ben ik niet goed aan het zoeken of is die er niet?
Wat vragen waar ik wat hulp voor nodig heb. Zeker om te zorgen dat ik geen oude code gebruik
Disconnect mode.
hier (https://gathering.tweaker...message/75071522#75071522) staat een verwijzing naar disconnect mode. Is deze code nog actueel en hoe kan ik testen of het werkt.

Ventilatorsnelheid gekoppeld aan RH
Bij disconnect mode zie ik
[/quote]
RH < 55% = ventilatorsnelheid 25%
RH >= 55% = ventilatorsnelheid 60%
RH >= 75% = ventilatorsnelheid 100%
[quote]
Dat zou ik ook in 'connect' mode willen hebben. Moet ik dat zelf programmeren? Standaard script?
Graag wat aanwijzingen. Dank

Hey Maarten,

Wat je inderdaad in connected mode wilt hebben, kan je het beste programmeren via de automations in HA. Die Disconnected mode is vooral als fallback wanneer je netwerk weg valt.

Is het inmiddels al gelukt?

[gijsvdhoven]

@The_ Mad_Ping : dank! dat was de oplossing; dank ook voor je mail nog!

[Maarten60]

Ja ik heb een eerste versie die goed werkt.
Wil nog een paar aanpassingen maken.

[Tomson7]

Tof project!
Na een tijd lang meegelezen te hebben sta ik op het punt om een Duco silent, de open AIR en de valves te bestellen.
Maar nu lees ik "Original sensors are not supported due to housing incompatibility.".
Ik weet dat de RF funtctie niet werkt als ik over ga op open AIR maar ik dacht dat de originele sensoren wel uitgelezen/gebruikt konden worden?

[Maarten60]

Bij mij werken de origine Duco sensoren. De RF afstandsbediening niet. Dat heb ik via HA opgelost.
Maar als je alles nieuw gaat kopen is het dan niet effectiever (lees goedkoper) om Open Air sensoren te kopen?

[ Voor 38% gewijzigd door Maarten60 op 08-07-2025 14:27 . Reden: Aanvulling over sensoren / typo ]

[Tazzios]

In de originele firmware heb ik de volgende sensors.

Name
Air Valve 1 Dew point
Air Valve 1 Humidity
Air Valve 1 Temperature
Air Valve 1 Vapour-pressure deficit


Ik vermoed dat ik de sht-20 sensor heb? op de github vind ik echter geen sensor met voorbeeld met deze waardes.
Waar kan ik de juiste code vinden? Gaat om een standalone valve.

[ Voor 3% gewijzigd door Tazzios op 09-07-2025 18:43 ]

[Tomson7]

Maarten60 schreef op dinsdag 8 juli 2025 @ 10:43:
Bij mij werken de origine Duco sensoren. De RF afstandsbediening niet. Dat heb ik via HA opgelost.
Maar als je alles nieuw gaat kopen is het dan niet effectiever (lees goedkoper) om Open Air sensoren te kopen?

Dat zou in principe kloppen maar op dit moment krijg ik vanuit de gemeente een CO2 gestuurde mechanische ventilatie gesubsidieerd. Maar dan moet er wel, op z'n minst, een CO2 sensor op de bon staan.
Maar aangezien alles van de duco waarschijnlijk 100% vergoed wordt, kan ik altijd de Open Air sensoren er nog bij kopen.

[Maarten60]

Als je ambitie is om de Duco in HA te integreren en je krijgt 100% subsidie zou ik een Duco Silent met RH en CO2 sensor en zonder rf schakelaar kopen. Plus apart een open air module. De open air module vervangt de Duco module en op de open air module kan je de twee Duco sensoren aansluiten. Vandaar kan je verder bouwen, evt met voorbeelden uit dit topic
Ik heb dat ook gedaan. Dat lijkt kosten effectief als je subsidie krijgt.
@The_ Mad_Ping correct toch? Andere overwegingen?

[The_ Mad_Ping]

Tomson7 schreef op maandag 7 juli 2025 @ 21:33:
Tof project!
Na een tijd lang meegelezen te hebben sta ik op het punt om een Duco silent, de open AIR en de valves te bestellen.
Maar nu lees ik "Original sensors are not supported due to housing incompatibility.".
Ik weet dat de RF funtctie niet werkt als ik over ga op open AIR maar ik dacht dat de originele sensoren wel uitgelezen/gebruikt konden worden?

De sensoren kunnen zeker uitgelezen worden. Alleen op de posities waar een klep zit gaat dit niet. Hier wordt de sensor gemonteerd op de klep. Onze eigen sensoren zijn qua formaat kleiner dan die van Duco. Hierdoor past de behuizing niet. Je kan wel een stuk goed dubbelzijdige tape pakken en deze gewoon op je klep plakken. Dat werkt ook! Echter zou ik de originele sensoren verkopen en door onze goedkopere/betere sensoren voor kopen maargoed, wij van WC-eend enzo

[The_ Mad_Ping]

Tazzios schreef op woensdag 9 juli 2025 @ 18:41:
In de originele firmware heb ik de volgende sensors.

Name
Air Valve 1 Dew point
Air Valve 1 Humidity
Air Valve 1 Temperature
Air Valve 1 Vapour-pressure deficit


Ik vermoed dat ik de sht-20 sensor heb? op de github vind ik echter geen sensor met voorbeeld met deze waardes.
Waar kan ik de juiste code vinden? Gaat om een standalone valve.

Goede! Deze zullen wij toevoegen aan de software van de klep.

een voorbeeld kan je hier vinden : https://github.com/Flamin...pen%20AIR%20Mini/Software

Let op dew point komt niet meer terug. Deze is echter makkelijk uit te rekenen door : Td = T - ((100 - RH)/5)
Bron : https://iridl.ldeo.columb...lp/QA/Basic/dewpoint.html

[The_ Mad_Ping]

Maarten60 schreef op zaterdag 12 juli 2025 @ 21:26:

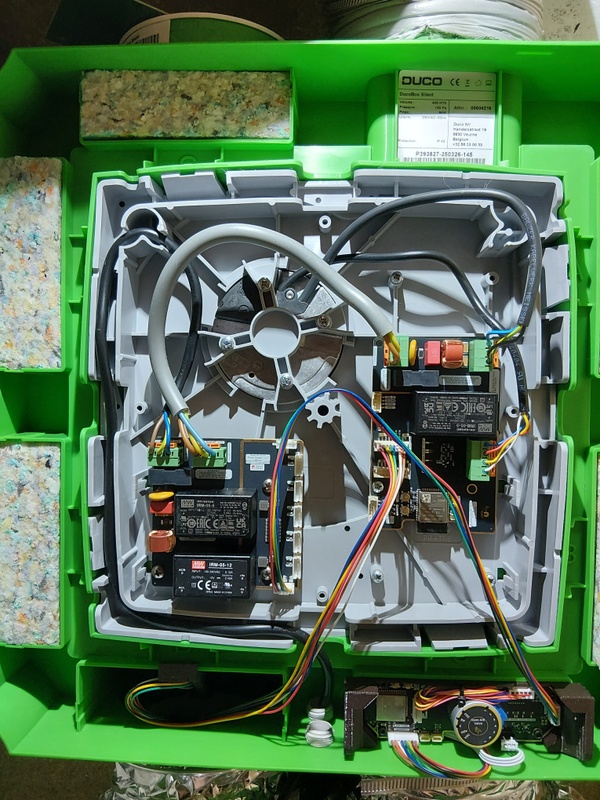

Als je ambitie is om de Duco in HA te integreren en je krijgt 100% subsidie zou ik een Duco Silent met RH en CO2 sensor en zonder rf schakelaar kopen. Plus apart een open air module. De open air module vervangt de Duco module en op de open air module kan je de twee Duco sensoren aansluiten. Vandaar kan je verder bouwen, evt met voorbeelden uit dit topic
Ik heb dat ook gedaan. Dat lijkt kosten effectief als je subsidie krijgt.
@The_ Mad_Ping correct toch? Andere overwegingen?

Helemaal correct ik zou precies hetzelfde doen. Mogelijk dat ik daarna wel de originele Co2 sensor terug zou sturen.. maargoed ik weet niet hoe legaal dat is met die subsidie

[BadEendTerror]

Wat is het ww van de open air mini tegenwoordig?
Het ww "ChangeMe1234" werkt in ieder geval niet.

[Maarten60]

ChangeMe@123!
