Het grote "Zwembad DIY Automatiserings" topic

[bleekie]

TECHboyy schreef op zaterdag 30 april 2022 @ 23:14:
[...]

als ik het zo bekijk zou het moeten lukken,
maar de beschrijving van die wifi print met relais is niet helemaal accuraat met 24 thee licht glazen

Thanks!

Ja gelukkig staat er verderop wel de goede beschrijving, en ik heb al een keer dezelfde besteld voor de frequency inverter, en die werkt prima.

[TECHboyy]

bleekie schreef op zondag 1 mei 2022 @ 03:58:
[...]


Thanks!

Ja gelukkig staat er verderop wel de goede beschrijving, en ik heb al een keer dezelfde besteld voor de frequency inverter, en die werkt prima.

oké is goed ik dacht ik vermeld het er even bij, succes er verder mee.

[xces]

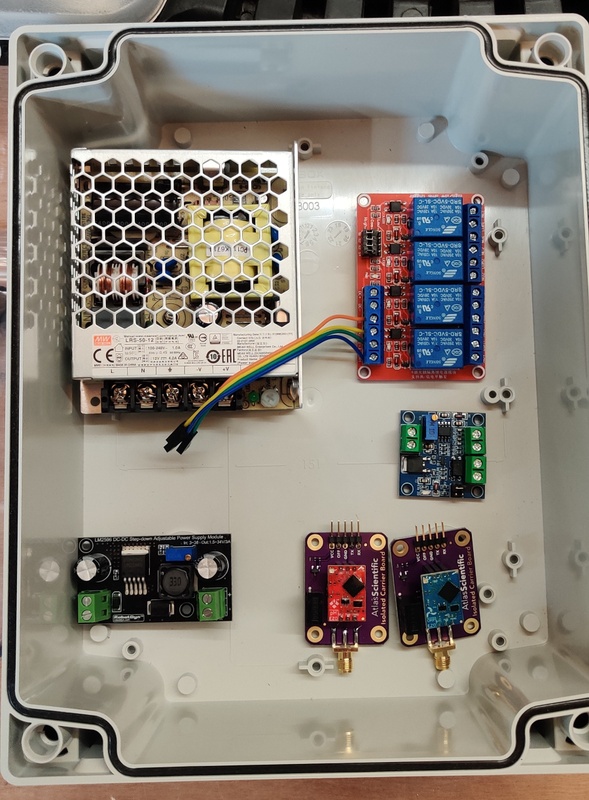

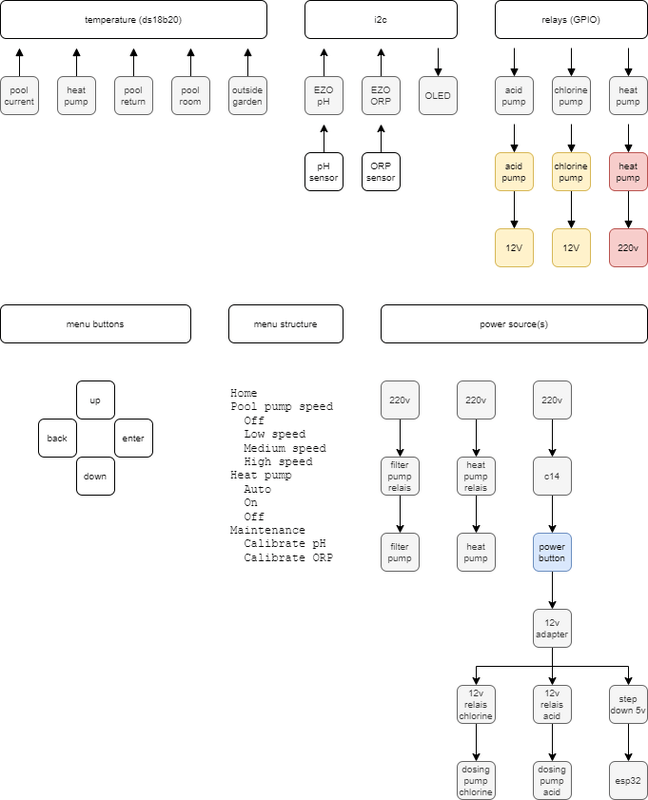

Even mijn eigen hardware project uit het stof trekken. Zwembad staat en temp is 28 graden. Nu is het tijd om de automatisering aan te gaan sluiten want ik ben nu al klaar met het doseren van poedertjes.

Eerste stap is meten; de volgende hardwar ligt inmiddels stof te happen:

Ik heb de volgende sensoren voorzien:
- temp zwembad (e.g. input warmtepomp)
- retourtemp warmtepomp
- temp tuinhuis (binnen)
- temp buiten (ergens niet in de zon natuurlijk)
- pH
- ORP

En de volgende schakelingen:
- Doseerpomp chloor
- Doseerpomp zwavelzuur

De slangetjes van de doseerpompen zijn bestand tegen het zuur. Relais zijn ook besteld.

Ik zit nu alleen nog te twijfelen hoe ik het ga bouwen. D.w.z. ga ik het met EspHome proberen te bouwen of met Arduino code? Aansturing van de doseerpompjes zal waarschijnlijk gebeuren met Home Assistant, dus ESPHome is dan wel de meest logische keuze denk ik. Ik zou echter ook graag een display willen aansluiten in het tuinhuis en bijv. drukknoppen die bepaalde acties doen.

Ook is de calibratie van de sensoren dan een dingetje natuurlijk... Tips?

[TECHboyy]

xces schreef op dinsdag 10 mei 2022 @ 11:25:
Even mijn eigen hardware project uit het stof trekken. Zwembad staat en temp is 28 graden. Nu is het tijd om de automatisering aan te gaan sluiten want ik ben nu al klaar met het doseren van poedertjes.

Eerste stap is meten; de volgende hardwar ligt inmiddels stof te happen:

Ik heb de volgende sensoren voorzien:
- temp zwembad (e.g. input warmtepomp)
- retourtemp warmtepomp
- temp tuinhuis (binnen)
- temp buiten (ergens niet in de zon natuurlijk)
- pH
- ORP

En de volgende schakelingen:
- Doseerpomp chloor
- Doseerpomp zwavelzuur

De slangetjes van de doseerpompen zijn bestand tegen het zuur. Relais zijn ook besteld.

Ik zit nu alleen nog te twijfelen hoe ik het ga bouwen. D.w.z. ga ik het met EspHome proberen te bouwen of met Arduino code? Aansturing van de doseerpompjes zal waarschijnlijk gebeuren met Home Assistant, dus ESPHome is dan wel de meest logische keuze denk ik. Ik zou echter ook graag een display willen aansluiten in het tuinhuis en bijv. drukknoppen die bepaalde acties doen.

Ook is de calibratie van de sensoren dan een dingetje natuurlijk... Tips?

klinkt als een mooi project maar ik ben niet thuis in die coderingen en systemen

[Jazsie]

bleekie schreef op zaterdag 30 april 2022 @ 13:36:
Zouden jullie even meekunnen kijken of mijn denk wijze goed is bij deze schakeling?

Op mijn zwembad ligt een lamellendek met daarbij deze besturing:[Afbeelding]

[Afbeelding]

Nu wil ik nog een wifi relais gebruiken om het ook op afstand bestuurbaar te maken (https://www.amazon.nl/dp/...an_i_WK6AM8RBRGBAW6RX0T56)

Ik heb bij het besturingskastje met de drukknoppen geprobeerd of het kortsluiten van 2 NO contacten werkt, en dat is zo. Dit werkt tevens in de kast waar de besturing op aangesloten is in de schuur. Ik neem dus aan dat ik de momentary mode van het relais moet gebruiken (1 seconde aan en dan weer uit bij het NO relais, en andersom bij het NC relais)
Dit wil ik zo gaan schakelen:
[Afbeelding]

Gaat dit lukken, of maak ik ergens een denk fout?

Ik mis de witte draad? zie er 4 in je tekening/schema terwijl je er 5 hebt. Of wordt deze niet gebruikt?

xces schreef op dinsdag 10 mei 2022 @ 11:25:
Even mijn eigen hardware project uit het stof trekken. Zwembad staat en temp is 28 graden. Nu is het tijd om de automatisering aan te gaan sluiten want ik ben nu al klaar met het doseren van poedertjes.

Eerste stap is meten; de volgende hardwar ligt inmiddels stof te happen:

Ik heb de volgende sensoren voorzien:
- temp zwembad (e.g. input warmtepomp)
- retourtemp warmtepomp
- temp tuinhuis (binnen)
- temp buiten (ergens niet in de zon natuurlijk)
- pH
- ORP

En de volgende schakelingen:
- Doseerpomp chloor
- Doseerpomp zwavelzuur

De slangetjes van de doseerpompen zijn bestand tegen het zuur. Relais zijn ook besteld.

Ik zit nu alleen nog te twijfelen hoe ik het ga bouwen. D.w.z. ga ik het met EspHome proberen te bouwen of met Arduino code? Aansturing van de doseerpompjes zal waarschijnlijk gebeuren met Home Assistant, dus ESPHome is dan wel de meest logische keuze denk ik. Ik zou echter ook graag een display willen aansluiten in het tuinhuis en bijv. drukknoppen die bepaalde acties doen.

Ook is de calibratie van de sensoren dan een dingetje natuurlijk... Tips?

Tip, zorg dat je de basis code in je ESP/Arduino hebt zitten. Je wilt niet dat je doseer systeem door gaat pompen oid omdat netwerk/HA etc eruit ligt.

Zelf ook ermee bezig en het wordt een "stand alone" unit met netwerk aansluiting om uit te lezen of extra aan te sturen.

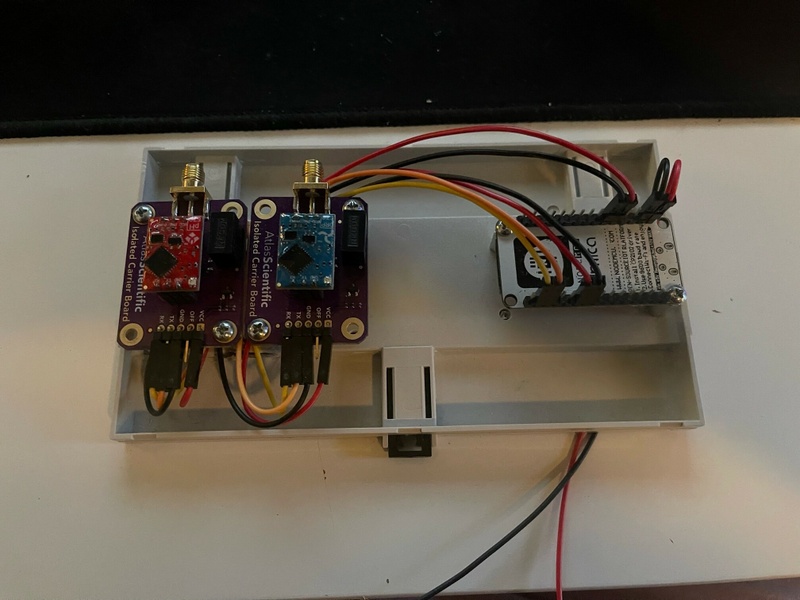

Prototyping ... klik voor groter foto.

[bleekie]

Jazsie schreef op maandag 16 mei 2022 @ 00:24:
[...]


Ik mis de witte draad? zie er 4 in je tekening/schema terwijl je er 5 hebt. Of wordt deze niet gebruikt?

De witte draad is de blauwe in mijn tekening. Is inmiddels aangesloten en alles werkt .

[Jazsie]

Ahh verrekt, zie het nu ja .

Mooi dat het werkt !

[xces]

Jazsie schreef op maandag 16 mei 2022 @ 00:24:
Tip, zorg dat je de basis code in je ESP/Arduino hebt zitten. Je wilt niet dat je doseer systeem door gaat pompen oid omdat netwerk/HA etc eruit ligt.

Dat is exact wat ik wil doen, ik weet alleen nog niet hoe ik het voor elkaar moet krijgen. Meten met ESPHome is natuurlijk ideaal. Ik zit erover na te denken om de doseerpompen zo in te stellen dat het momentary switches worden, d.w.z. dat ze gaan pulsen voor max 10 seconden ofzo, en dat ik alleen bijstuur als de laatste meting die gedaan is recent is.

Hiermee wil ik voorkomen dat (a) de pomp blijft hangen en ik dus mijn zwavelzuur in mijn bad leegpomp en (b) dat ik een safeguard heb dat de sensor meting niet van een dag geleden is omdat bijv. de sensor kapot is of losgekoppeld is; dan is het een relatief simpel loopje in Home Assistant/Node-Red om bij te sturen;

pseudo code:

code:

function check_ph() {
    // Indien laatste pH meting langer dan 2 minuten geleden is, dan is er iets niet pluis
    if (laatste_ph_meting <= (now() - 2m)) {
        // todo 1: misschien alert sturen als die nog niet gestuurd is.
        // todo 2: Ga in een soort van 'error state'
        return;
    }

    // - Doseer zwavelzuur als pH te hoog is EN
    // - De doseerpomp NU uit staat EN
    // - De doseerpom voor het laatst actief was meer dan 2 minuten geleden
    if ((ph_meting >= doel_meting) && (doseerpomp_ph_min == uit) && (doseerpomp_ph_min_laatst_actief <= (now() - 2m)) {
        // Zet doseerpomp aan (deze schakelt dan door ESPHome automatisch uit)
        // TODO: Alert als het vat leeg is :)
        return;
    }

    // Idem voor pH te laag, maar daarvoor heb ik geen pomp of vloeistof.
}

[ Voor 3% gewijzigd door xces op 16-05-2022 10:32 ]

[Jazsie]

Ik heb nog een flow sensor zodat ik weet dat de pomp wel aan staat voordat het gaat doseren.

Doseerpomp voor pH+ is niet nodig, door het toevoegen van chloor stijgt je pH waarde (chloor heeft een pH waarde van ~11).
Ook stijgt de pH waarde door het zwemmen zelf.

Ben zeker benieuwd naar het resultaat/code in ESP. Zullen ook medetweakers blj mee zijn .

Maak zelf gebruik van Arduino als MCU, code is nog niet af.

Nu bezig met mijn cover te automatiseren, veel te doen, te weinig tijd .

[garrow]

Hier een frequentie gestuurde pomp welke eigenlijk altijd op 1800 RPM draait (12 uur per dag middels een timer), behalve met stofzuigen.
Doseersysteem en UVC lamp worden aangestuurd middels een flowsensor en dat werkt prima.
Nu hebben wij vorige week een warmtepomp geinstalleerd en nu ben ik aan het kijken hoe ik deze eventueel zou kunnen automatiseren middels een automatische kogelkraan. De warmtepomp is middels wifi aan te sturen, dus denk dat ik alleen de bypass moet automatiseren.

Klopt bovenstaande of mis ik iets, of als jullie nog aanbevelingen hebben hoor ik het ook graag.

[Jazsie]

Wat wil je precies automatiseren? Waarom zou je een automatische bypass willen hebben op je warmtepomp?

[garrow]

Jazsie schreef op dinsdag 17 mei 2022 @ 13:42:
Wat wil je precies automatiseren? Waarom zou je een automatische bypass willen hebben op je warmtepomp?

De flow wil ik automatiseren dat deze als ik wil verwarmen via de warmtepomp gaat en anders gewoon rechtstreeks retour naar het zwembad

[Jazsie]

Dat is niet nodig, zodra je de pomp uitzet gaat warmtepomp in "error" dat er te weinig flow is, zodra je pomp aan zet gaat warmtepomp weer aan .

[xces]

Bij mij staat de pomp altijd aan, inclusief warmtepomp. Ik moet nog testen of het voordeliger is om de warmtepomp altijd aan te hebben (dus dat het bad op temp blijft) of dat het voordeliger is om de pomp en warmtepomp uit te zetten na 12u en iedere dag het bad op te laten warmen.

[ Voor 6% gewijzigd door xces op 17-05-2022 19:58 ]

[TECHboyy]

zo als beloofd nog de foto's van mijn project.
ik heb alleen geen foto's van de leidingen toen ik ze in de grond had gelegd maar ik heb er wel genoeg van mijn automatisering.
ik zit tevens nog wel te wachten op een paar dingen zo als de nood knop en een expansie voor de plc en een inductie sensor maar verder is hij zo goed als af er moet alleen nog een nieuwe sticker op de voorkant.

[jantje112]

TECHboyy schreef op woensdag 18 mei 2022 @ 11:22:
zo als beloofd nog de foto's van mijn project.
ik heb alleen geen foto's van de leidingen toen ik ze in de grond had gelegd maar ik heb er wel genoeg van mijn automatisering.
ik zit tevens nog wel te wachten op een paar dingen zo als de nood knop en een expansie voor de plc en een inductie sensor maar verder is hij zo goed als af er moet alleen nog een nieuwe sticker op de voorkant.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]

“Mijn man heeft een hobby”

[CrociStrike030]

TECHboyy schreef op woensdag 18 mei 2022 @ 11:22:
zo als beloofd nog de foto's van mijn project.
ik heb alleen geen foto's van de leidingen toen ik ze in de grond had gelegd maar ik heb er wel genoeg van mijn automatisering.
ik zit tevens nog wel te wachten op een paar dingen zo als de nood knop en een expansie voor de plc en een inductie sensor maar verder is hij zo goed als af er moet alleen nog een nieuwe sticker op de voorkant.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]

Zit er nou een flow meter net voor je pomp?

[Jazsie]

TECHboyy schreef op woensdag 18 mei 2022 @ 11:22:
zo als beloofd nog de foto's van mijn project.
ik heb alleen geen foto's van de leidingen toen ik ze in de grond had gelegd maar ik heb er wel genoeg van mijn automatisering.
ik zit tevens nog wel te wachten op een paar dingen zo als de nood knop en een expansie voor de plc en een inductie sensor maar verder is hij zo goed als af er moet alleen nog een nieuwe sticker op de voorkant.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]

Nice, meer uitleg mbt je automatisering zou wel interessant zijn.
Kan ik je project ook in de TS zetten als voorbeeld

[Jazsie]

CrociStrike030 schreef op woensdag 18 mei 2022 @ 11:28:
[...]


Zit er nou een flow meter net voor je pomp?

Ziet er wel naar uit ja...

[TECHboyy]

CrociStrike030 schreef op woensdag 18 mei 2022 @ 11:28:
[...]


Zit er nou een flow meter net voor je pomp?

er zit nu een terugslag klep met een schroef er in waar een inductie sensor boven moet dus in principe is het als volgd als de pomp aan staat en hij ziet contact is het goed maar als de pomp aan staat en hij ziet niets gaat hij in storing.

[TECHboyy]

jantje112 schreef op woensdag 18 mei 2022 @ 11:27:
[...]


“Mijn man heeft een hobby”

ja dit is een leuk project geweest tot nu toe er liggen ook nog collectoren op het dak om te verwarmen daar voor is die bypass kleppen set aan de zijkant.

[TECHboyy]

Jazsie schreef op woensdag 18 mei 2022 @ 12:09:
[...]


Nice, meer uitleg mbt je automatisering zou wel interessant zijn.
Kan ik je project ook in de TS zetten als voorbeeld

de werking moet als volgende gaan als de tempratuur expansie binnen is dan kan ik de temperatuur uit lezen van 3 plekken het water in de zonnecollectoren het water wat de installatie in gaat dus de tempratuur ven het bad en ik kan de temperatuur wat terug het bad in gaat uitlezen.
met die informatie ga ik hem programmeren zelf te regelen de kleppen te schakelen en de pomp aan te zetten ed.
dus in principe hoef ik hier niets meer aan te doen behalve eens in de zoveel tijd een backwash en met de druk meter naast de kast kan ik de druk van de filter zien aangezien de originele meter kapot was en niet meer makkelijk bij zou kunnen.
dat moet het in wijze gaan doen

[TECHboyy]

er ligt nog wel het een en het ander in de kast maar dat zijn spullen die nog nodig zijn of waren.
de aftands bediening is voor verlichting bij het bad tevens hangt er ook nog een disco Verlichting controller in voor extra verlichting

[Dw1-nl]

TECHboyy schreef op woensdag 18 mei 2022 @ 11:22:
zo als beloofd nog de foto's van mijn project.
ik heb alleen geen foto's van de leidingen toen ik ze in de grond had gelegd maar ik heb er wel genoeg van mijn automatisering.
ik zit tevens nog wel te wachten op een paar dingen zo als de nood knop en een expansie voor de plc en een inductie sensor maar verder is hij zo goed als af er moet alleen nog een nieuwe sticker op de voorkant.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]

Welke valves heb jij gebruikt, elektrisch? Heb je een linkje

[TECHboyy]

Dw1-nl schreef op woensdag 18 mei 2022 @ 15:22:
[...]

Welke valves heb jij gebruikt, elektrisch? Heb je een linkje

ja dit zijn elektrische magneet kleppen met een voordruk die benodigd is van 0.2 bar.
ik heb ze via een kennis uit de beregening installatie business.
Ik heb misschien wel wat product nummers ik denk dat hij ze bij sibo flurida besteld

[Koffie]

Beetje specifieke vraag: heeft iemand wel eens een Shelly Uni gebruikt icm een flowmeter?

[Jazsie]

Koffie schreef op donderdag 19 mei 2022 @ 07:10:
Beetje specifieke vraag: heeft iemand wel eens een Shelly Uni gebruikt icm een flowmeter?

Zelf niet in gebruik.

De Shelly Uni heeft digitale inputs echter zijn deze te traag om pulsen te "tellen".
Het werkt wel maar dus niet nauwkeurig. Ik zou dan toch bij een ESP32 met wifi blijven oid...

Meen (uit mijn hoofd) dat er een latency zit van zo een 400ms voor dat ie een puls decteert.
Geen probleem bij normaal gebruik maar bij snelle pulsen dus wel.

[Jroos3]

TECHboyy schreef op woensdag 18 mei 2022 @ 11:22:
zo als beloofd nog de foto's van mijn project.
ik heb alleen geen foto's van de leidingen toen ik ze in de grond had gelegd maar ik heb er wel genoeg van mijn automatisering.
ik zit tevens nog wel te wachten op een paar dingen zo als de nood knop en een expansie voor de plc en een inductie sensor maar verder is hij zo goed als af er moet alleen nog een nieuwe sticker op de voorkant.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]

Cool project! Ik zie dat je er een zoutsysteem van Intex tussen hebt staan. Heb je deze ook zo kunnen automatiseren dat je niet meer handmatig op de knop hoeft te drukken en je er een afhankelijkheid met je filterpomp mee kan maken?

[xces]

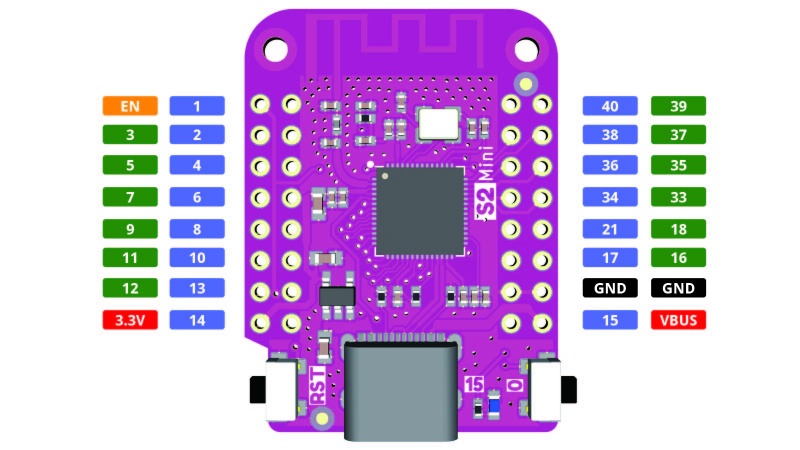

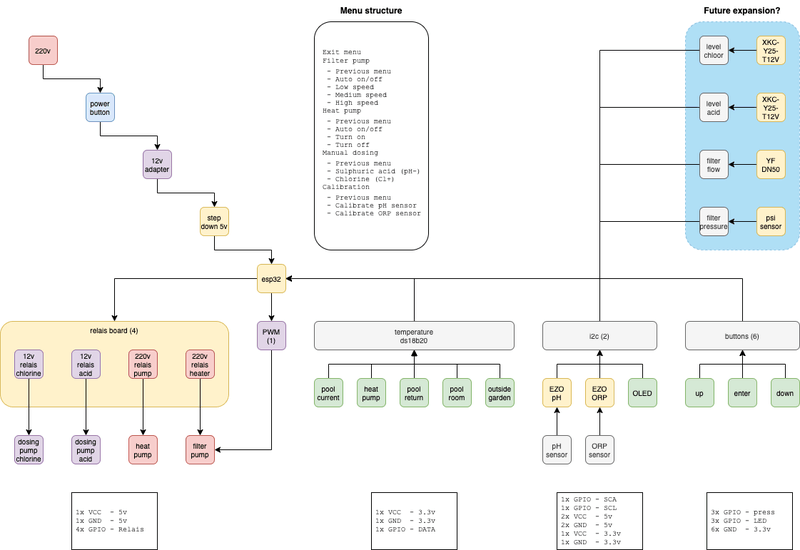

@Jazsie wat voor voeding heb jij in jouw setup voor ogen? Ik heb een aantal step down converters maar ik weet niet zo goed wat voor voltage ik moet gaan aanhouden. Ik zat te twijfelen tussen (A) een losse, externe adapter of een meanwell die ik voed met 220v. het komt in een waterdichte kast en staat niet bij mijn zwembad in de buurt overigens.

Qua voedingseisen heb ik (momenteel) de volgende eisen:
- 1x ESP32 --> 5v
- 2x isolated carrier bord voor de EZO pH/ORP --> 5v (can also be 3.3v)
- 2x doseer pomp --> DC 12V 400mA
- Verder komt er een PWM naar 0-10v component om mijn pomp aan te sturen; ik gok dat dit ook op 5v aangestuurd gaat worden maar heb het component nog niet binnen. hier moet 12v op en komt dan 0-10v uit --> demo videotje

Qua amperage weet ik alleen wat de pompjes verbruiken en die zullen nooit beide aanstaan tegelijkertijd. Ik denk dus aan een voeding van 12v 2A?

[ Voor 6% gewijzigd door xces op 19-05-2022 10:25 ]

[LinuZZ]

Jroos3 schreef op donderdag 19 mei 2022 @ 09:55:
[...]


Cool project! Ik zie dat je er een zoutsysteem van Intex tussen hebt staan. Heb je deze ook zo kunnen automatiseren dat je niet meer handmatig op de knop hoeft te drukken en je er een afhankelijkheid met je filterpomp mee kan maken?

Wij hebben ook een intex zoutsysteem, en als je er stroom op zet gaat hij aan, en even initialiseren om vervolgens na een minuutje ofzo te gaan werken. je kan zien of hij werkt aan het stroomverbruik wat dan van 5-7 watt naar iets van 50 watt gaat. ik heb een dubbel buiten stopcontact gemaakt met een shelly 2.5, werkt perfect

[Luc S]

Laat maar zitten, zie Edit...

Kunnen jullie eens kijken of ik wat over het hoofd zie bij dit idee?

Op mijn warmtepomp zit deze schroefterminal:


Als ik het goed begrijp dan komt er uit die P1/P2 combinatie 230V wanneer de warmtepomp aan wil gaan. Mijn zwembadpomp wordt bestuurd door een frequentie regelaar waar ik geen 230V op kan insturen (ja om hem aan te zetten natuurlijk ).

De frequentie regelaar kan ik extern besturen met een 4-channel relais om 3 snelheden te starten, dat werkt al.

Kan ik nu de P1/P2 monteren op een magneetschakelaar (https://www.elektramat.nl...k-en-1-verbreek-85010012/) om die vervolgens een schakeling te laten maken tussen 2 draadjes die de relais ingaan? (in mijn geval de draadjes van channel 2, want die snelheid moet de pomp dan hebben)

Omdat de draad vanuit de WP 230V krijgt lijkt me een aardedraad naar de magneetschakelaar op zijn plaats? Daar is zowel bij de P1/P2 en de magneetschakelaar geen handige montage voor. Is het gebruikelijk dat ik die dan gewoon bij de WP aarde en de aarde van de meterkast steek (waar de magneetschakelaar in komt)?

Edit:
Ik lees nu dit in de handleiding over de werking hiervan;

* * Parameter 28: Control mode of the circulation pump

When you switch on your heat pump, the circulation pump starts and then 1 minute later, the heat pump compressor is activated. When the heat pump stops running, its compressor and fan shut off, and after 30 seconds, the circulation pump stops. During a defrost cycle, the circulation pump will continue to operate regardless of the mode chosen.

Mode 1:
By selecting this mode, the heat pump will automatically put the circulating pump into continuous operation. Once the circulating pump is operating, the heat pump will start up 1 minute later. Next, when the required temperature is reached, the heat pump will stop working but will not stop the circulating pump, so as to ensure a constant circulation of water in your heat pump.

Mode 0:
This mode has been designed to maintain filtration in your pool without using the timetable programmer. When the required temperature is reached, the heat pump will go on standby, then 30 seconds later the circulating pump will shut down.
The circulating pump will then be reactivated in special mode: 2 minutes operation, 15 minutes shut down, thus maintaining regular filtering of your pool. With a temperature sensor in the heat exchanger compartment, this mode allows your heat pump to update your pool’s actual temperature every 15 minutes. We therefore recommend this mode. It is only when the pool temperature goes down by 3°C in relation to the required temperature that the filtration pump and the heat pump resume their normal operating mode. (This mode is recommended for a direct connection allowing a delayed start of the circulation pump and the heat pump without going through the timer the circulation pump).

Wat is dit nu weer voor vreemde implementatie. In mode 1 staat er dus continue 230V op P1/P2 en in mode 2 gaat de WP pas weer verwarmen nadat hij 3 graden onder het setpoint zit?!

[ Voor 42% gewijzigd door Luc S op 19-05-2022 10:47 ]

[Jazsie]

xces schreef op donderdag 19 mei 2022 @ 10:20:
@Jazsie wat voor voeding heb jij in jouw setup voor ogen? Ik heb een aantal step down converters maar ik weet niet zo goed wat voor voltage ik moet gaan aanhouden. Ik zat te twijfelen tussen (A) een losse, externe adapter of een meanwell die ik voed met 220v. het komt in een waterdichte kast en staat niet bij mijn zwembad in de buurt overigens.

Qua voedingseisen heb ik (momenteel) de volgende eisen:
- 1x ESP32 --> 5v
- 2x isolated carrier bord voor de EZO pH/ORP --> 5v (can also be 3.3v)
- 2x doseer pomp --> DC 12V 400mA
- Verder komt er een PWM naar 0-10v component om mijn pomp aan te sturen; ik gok dat dit ook op 5v aangestuurd gaat worden maar heb het component nog niet binnen. hier moet 12v op en komt dan 0-10v uit --> demo videotje

Qua amperage weet ik alleen wat de pompjes verbruiken en die zullen nooit beide aanstaan tegelijkertijd. Ik denk dus aan een voeding van 12v 2A?

12v 2A lijkt mij voldoende voor wat je nu wilt aansluiten.

Ik had eerst 24V 5A voeding met 2 losse step down convert voor 12V en 5V. Dit omdat 24V gebruikelijk is echter heb ik niks wat meer dan 12V nodig heeft.
Dit heb ik nu veranderd naar een 12V 10A voeding met 1 step down converter naar 5V.

Heb alles in een schakelkast op din rail gemaakt (foto ergens hier in topic gepost).

Luc S schreef op donderdag 19 mei 2022 @ 10:33:
Laat maar zitten, zie Edit...

Kunnen jullie eens kijken of ik wat over het hoofd zie bij dit idee?

Op mijn warmtepomp zit deze schroefterminal:
[Afbeelding]

Als ik het goed begrijp dan komt er uit die P1/P2 combinatie 230V wanneer de warmtepomp aan wil gaan. Mijn zwembadpomp wordt bestuurd door een frequentie regelaar waar ik geen 230V op kan insturen (ja om hem aan te zetten natuurlijk ).

De frequentie regelaar kan ik extern besturen met een 4-channel relais om 3 snelheden te starten, dat werkt al.

Kan ik nu de P1/P2 monteren op een magneetschakelaar (https://www.elektramat.nl...k-en-1-verbreek-85010012/) om die vervolgens een schakeling te laten maken tussen 2 draadjes die de relais ingaan? (in mijn geval de draadjes van channel 2, want die snelheid moet de pomp dan hebben)

Omdat de draad vanuit de WP 230V krijgt lijkt me een aardedraad naar de magneetschakelaar op zijn plaats? Daar is zowel bij de P1/P2 en de magneetschakelaar geen handige montage voor. Is het gebruikelijk dat ik die dan gewoon bij de WP aarde en de aarde van de meterkast steek (waar de magneetschakelaar in komt)?

Edit:
Ik lees nu dit in de handleiding over de werking hiervan;


[...]


Wat is dit nu weer voor vreemde implementatie. In mode 1 staat er dus continue 230V op P1/P2 en in mode 2 gaat de WP pas weer verwarmen nadat hij 3 graden onder het setpoint zit?!

P1/P2 zit inderdaad 220V op, in jouw geval dus inderdaad een magneetschakelaar om je FR aan te sturen.

Maar inderdaad, wat een rare modus heeft deze warmtepomp

Denk dat je beter je wp kan aansturen ipv dat de wp je pomp doet aansturen...

[Jroos3]

LinuZZ schreef op donderdag 19 mei 2022 @ 10:31:
[...]


Wij hebben ook een intex zoutsysteem, en als je er stroom op zet gaat hij aan, en even initialiseren om vervolgens na een minuutje ofzo te gaan werken. je kan zien of hij werkt aan het stroomverbruik wat dan van 5-7 watt naar iets van 50 watt gaat. ik heb een dubbel buiten stopcontact gemaakt met een shelly 2.5, werkt perfect

Zojuist heb ik het getest, bij mij blijft het zoutsysteem op stand-by staan nadat de stroom (smartplug) erop gezet wordt. Het verbruik blijft dan ook rond de 6 Watt hangen. Als ik het zoutsysteem daarna handmatig met de knop aanzet gaat het verbruik naar 50 Watt. Welk type zoutsysteem heb je staan?

[LinuZZ]

Jroos3 schreef op donderdag 19 mei 2022 @ 13:31:
[...]


Zojuist heb ik het getest, bij mij blijft het zoutsysteem op stand-by staan nadat de stroom (smartplug) erop gezet wordt. Het verbruik blijft dan ook rond de 6 Watt hangen. Als ik het zoutsysteem daarna handmatig met de knop aanzet gaat het verbruik naar 50 Watt. Welk type zoutsysteem heb je staan?

Zelf heb ik deze:
https://www.amazon.nl/dp/..._422502961_302_E_DDE_dt_1

ik heb wel een "timer" ingesteld van 2 uur zodat hij elke dag 2 uur draait, het lijkt er op dat hij daar meteen mee begint als de stroom erop komt. misschien dat je dat kan proberen? ik heb hem in ieder geval vorig jaar opgeborgen, nu eruit gehaald, aangesloten en werkte weer zoals vorige zomer

https://www.top-zwembadsh...g/zoutwatersysteem-NL.pdf

[TECHboyy]

Jroos3 schreef op donderdag 19 mei 2022 @ 09:55:
[...]


Cool project! Ik zie dat je er een zoutsysteem van Intex tussen hebt staan. Heb je deze ook zo kunnen automatiseren dat je niet meer handmatig op de knop hoeft te drukken en je er een afhankelijkheid met je filterpomp mee kan maken?

mijn zout systeem stekker zit er altijd in ik hoef hem aan het begin van het starten op de gewenste tijd de stekker er in steken dan begint hij in mijn geval om 22:00 en is hij klaar om 3:00 ik laat hem 5 uur per nacht draaien ik hoef er verder ook niet naar om te kijken hij weet ook zelf al wanneer hij weer aan moet zelfs zonder die kast die kast is puur voor de pomp en de kleppen het zout systeem heeft 24/7 spanning en de pomp gaat 5 min voor het programma van het zout systeem aan en 30 min na het programma uit

[xces]

Afgelopen weekend besloten dat ik in plaats van een aantal 'dedicated' knoppen voor calibratie een menusysteem ga bouwen in mijn ESPHome setup. Hierdoor heb ik maar 5 knoppen nodig. 1 om de power op mijn ESP te zetten, die zal simpelweg de 12v schakelen; de andere 4 voor pijltjesknoppen; omhoog/omlaag en links/rechts. Omhoog/omlaag zal zijn om een menu-optie te highlighten, rechts is 'enter' en links is 'terug'. Kijken of ik zoiets voor elkaar krijg.. Dat icm met een OLED display uiteraard anders weet je niet waar je bent.

[Luc S]

@Jroos3 Ik heb hetzelfde zoutsysteem als @LinuZZ en ik was me hier ook niet van bewust omdat ik ook altijd op het knopje moest drukken, dacht ik... Je moet echt even geduld hebben nadat de stroom erop komt en dan gaat hij toch echt aan voor de duur die hij is ingesteld

[TailwindNL]

TECHboyy schreef op donderdag 19 mei 2022 @ 19:26:
[...]


mijn zout systeem stekker zit er altijd in ik hoef hem aan het begin van het starten op de gewenste tijd de stekker er in steken dan begint hij in mijn geval om 22:00 en is hij klaar om 3:00 ik laat hem 5 uur per nacht draaien ik hoef er verder ook niet naar om te kijken hij weet ook zelf al wanneer hij weer aan moet zelfs zonder die kast die kast is puur voor de pomp en de kleppen het zout systeem heeft 24/7 spanning en de pomp gaat 5 min voor het programma van het zout systeem aan en 30 min na het programma uit

Ik gebruik dit ook zo, maar zit nog wel een dingetje waarvan mijn vraag is of jij dat hebt opgelost. Om de zoveel uur (14 uur geloof ik) keert het zws automatisch de polariteit om, om kalkopbouw te voorkomen op de platen. Met een zigbee/shelly/oid plug ertussen staat het zws alleen aan voor 5 uur p/d. waardoor de polarisatieswitch niet plaatsvindt lijkt mij. Wat is jouw kijk hierop?

[CrociStrike030]

Vandaag mijn w'eau 7,6 kw warmtepomp binnen gekregen. Zwembad gaat volgend weekend op dus dan kan ik hem ook echt aansluiten.

Ik heb even op w'eau gezocht maar ik zie zo geen voorbeelden van mensen die hem al kunnen aansturen vanuit HA of wat anders. Kijk ik gewoon scheel?....

[Jazsie]

CrociStrike030 schreef op dinsdag 24 mei 2022 @ 18:17:
Vandaag mijn w'eau 7,6 kw warmtepomp binnen gekregen. Zwembad gaat volgend weekend op dus dan kan ik hem ook echt aansluiten.

Ik heb even op w'eau gezocht maar ik zie zo geen voorbeelden van mensen die hem al kunnen aansturen vanuit HA of wat anders. Kijk ik gewoon scheel?....

https://github.com/make-all/tuya-local
Werkt prima met de "W'eau Pool Heatpump"

[CrociStrike030]

Oh donders! Ik ga eens kijken of ik daar wat mee kan doen. Hopelijk is het snel 2e pinksterdag, dan mag het zwembad weer op..

[medu80]

@CrociStrike030 Het is even wat gegoochel met iot.tuya.com maar het werkt wel. Je kan alleen niet de app openen en Home Assistant tegelijk gebruiken. Tenminste dat is mijn ervaring. Open ik de app staat er bij HA "Unavailable"
Ik gebruik zelf de Smart Life app ipv InverGo al zijn ze onderhuids identiek.

[TtheGreat]

Hoi iedereen,

mijn zwembadbouwer heeft een badu prime eco vs pomp geplaatst. Deze kan via external control bestuurd worden. In de handleiding staat het volgende:

• Voor externe aansturing is de pomp voorzien van een 5-aderige
  kabel met open uiteinden. De aders van de kabel zijn als volgt
  toegewezen aan de betreffende toerentallen:
• Bruin stand1, Groen stand2, Wit Stand 3, Rood Uit, Zwart GND
• De kabels moeten potentiaalvrij worden aangesloten. Schakel
  slechts één contact tegelijk in (neem de prioriteit van de
  contacten in acht), anders wordt het gewenste toerental niet
  geactiveerd.

Ik had die graag met een ESP32 met tasmota op bediend (die ik dan kan koppelen aan mijn domoticz).

Ik ging er vanuit dat ik geen relay-module nodig heb aangezien het telkens enkel de "lus kortstondig sluiten is". Manueel getest: gnd op bruin, enz en de pomp verspringt mooi van stand naar stand.

In de ESP32 heb ik dan telkens een GPIO aan een kleur gegeven en GND op GND gezet. Ik heb de GPIO als button geconfigureerd ; maar ik doe blijkbaar iets mis.

Omdat ik wel IT'er ben, maar grote elektronica-noob wou ik weten of mijn "hardware"-redenering steek houdt (vooraleer ik verder in de tasmota config duik, maar alle hints zijn welkom)?

dank bij voorbaat,

Theo

[xces]

TtheGreat schreef op woensdag 25 mei 2022 @ 18:33:
Hoi iedereen,

...verhaal...

Mogelijk als je de pomp opent kom je dit tegen; https://github.com/100prznt/VarioControl#pinning (dat zit in ieder geval op een Badu EcoSoft zo) als dat zo is kun je pomp ook met PWM aan gaan sturen, dat is wat ik met mijn aqavario wil gaan doen maar dan moet je wel de juiste instelling vinden, zie gelinkte handleiding.

Vwb mijn project ben ik tot de volgende schets gekomen, e.e.a. wil ik gaan proberen te realizeren met ESPHome;



Ik weet nog niet of ik mijn filterpomp ook met een relais van 220v moet halen of dat ik deze gewoon op 220 kan laten zitten. To be continued, zal een maanden projectje worden maar de componenten zijn zowat binnen.

[ Voor 9% gewijzigd door xces op 25-05-2022 20:41 ]

[TtheGreat]

xces schreef op woensdag 25 mei 2022 @ 20:07:
[...]


Mogelijk als je de pomp opent kom je dit tegen; https://github.com/100prznt/VarioControl#pinning (dat zit in ieder geval op een Badu EcoSoft zo) als dat zo is kun je pomp ook met PWM aan gaan sturen, dat is wat ik met mijn aqavario wil gaan doen maar dan moet je wel de juiste instelling vinden, zie gelinkte handleiding.

Klopt, het gaat om dezelfde pinning. Jouw handleiding is dezelfde als de mijne. Je ziet daar ook die digitale aansluiting staan. Mijn 5-aderig kabeltje was alleen al voorgeinstalleerd, dus ik hoef die niet meer te openen.

ACK voor PWM, ik probeer dat even uit!

Wat mij betreft gaat het ook om een totaal project, maar alle (merk)hoofdonderdelen werden reeds voorgeinstalleerd. Ik ga dus zelf geen doseersysteem meer bouwen bijvoorbeeld. Ik had ze graag allemaal uitgelezen/op afstand bediend:

• badu prime eco vs: filterpomp bediening op afstand
• dinotec cf control 100: doseringssysteem, springt automatisch op met filterpomp, maar waardes in domoticz krijgen zou fijn zijn
• rolluik: bediening op afstand
• duratech durapro-17: warmtepomp: bediening op afstand en uitlezen. Heeft enkel een RS-485 aansluiting...dit belooft een moeilijke te worden
• temperatuursensoren: nog zelf te installeren

En dit dan laten controleren door domoticz die al de data van mijn slimme P1 meter en zonnepanelen binnenkrijgt, voor een optimaal energieverbruik. In België moeten nieuwe elektrische installaties al verplicht de salderingsregeling toepassen...Ik overweeg ondertussen ook een thuisbatterij.

ps: ik ben nog nergens zo een totaal zwembad-DIY integratie tegengekomen, alleen maar losse stukken of course. Alle hulp welkom...
-

[ocmer]

TtheGreat schreef op donderdag 26 mei 2022 @ 09:27:
[...]
rolluik: bediening op afstand

Ik heb zelf een lamellendek met dit elektrisch oprolsysteem. Dit is eenvoudig te automatiseren m.b.v. 2 relais-tjes. Gewoon kwestie van uitzoeken hoe de schakelaar in de "poot" werkt en dan wat extra kabels trekken naar de technische ruimte.

[TtheGreat]

xces schreef op woensdag 25 mei 2022 @ 20:07:
[...]


Mogelijk als je de pomp opent kom je dit tegen; https://github.com/100prznt/VarioControl#pinning (dat zit in ieder geval op een Badu EcoSoft zo) als dat zo is kun je pomp ook met PWM aan gaan sturen, dat is wat ik met mijn aqavario wil gaan doen maar dan moet je wel de juiste instelling vinden, zie gelinkte handleiding.

PWM oplossing: ik heb het even aan de praat de gekregen (weet niet hoe), maar nu draait het weer in de soep.
WROOM ESP32 met tasmota 11.1.0

GPIO22	PWM1	Rood (pomp uit)
GPIO19	PWM2	Bruin (stand 1)
GPIO18	PWM3	Groen(stand 2)
GPIO5	PWM4	Wit(stand 3)
GND	NIHIL	GND

Bijkomend: SetOption15 0

Als ik via console als test bijvoorbeeld "pwm1 512" verstuurde sloeg ze initieel aan. Maar nu is alles verbonden en slaat de pomp in alarm. Als ik de GPIO uitlees meet ik op 18 en 19 0,13 volt. Het heeft hiermee te maken, maar ik vind het niet. "More debug" blijft blanco

ps: iemand een idee hoe ik het commando pwm1 512 beperk in tijd in tasmota, zodat die na 1 sec weer naar 0 gaat?

[Jazsie]

TtheGreat schreef op donderdag 26 mei 2022 @ 16:58:
[...]


PWM oplossing: ik heb het even aan de praat de gekregen (weet niet hoe), maar nu draait het weer in de soep.
WROOM ESP32 met tasmota 11.1.0

GPIO22	PWM1	Rood (pomp uit)
GPIO19	PWM2	Bruin (stand 1)
GPIO18	PWM3	Groen(stand 2)
GPIO5	PWM4	Wit(stand 3)
GND	NIHIL	GND

Bijkomend: SetOption15 0

Als ik via console als test bijvoorbeeld "pwm1 512" verstuurde sloeg ze initieel aan. Maar nu is alles verbonden en slaat de pomp in alarm. Als ik de GPIO uitlees meet ik op 18 en 19 0,13 volt. Het heeft hiermee te maken, maar ik vind het niet. "More debug" blijft blanco

ps: iemand een idee hoe ik het commando pwm1 512 beperk in tijd in tasmota, zodat die na 1 sec weer naar 0 gaat?

Waarom niet gewoon een relais module of optocoupler module gebruiken?

Je wilt je ESP32 toch het liefst gescheiden/geïsoleerd houden van je pomp(aansturing)?

[TtheGreat]

Jazsie schreef op vrijdag 27 mei 2022 @ 01:50:
[...]


Waarom niet gewoon een relais module of optocoupler module gebruiken?

Je wilt je ESP32 toch het liefst gescheiden/geïsoleerd houden van je pomp(aansturing)?

Je hebt gelijk, maar de tweaker in mij wou het onderste (goedkoopste ) uit de kan halen...

Omdat ik electronica-noob ben, heb ik opnieuw de handdoek in de ring gegooid (eerste keer was met P1 meter die ik zelf wou bouwen) ; maar het werkt nu:


Ik verontschuldig me eveneens voor mijn brakke testopstelling.

Nu mosquito installeren en koppelen, wordt mijn eerste mqtt ervaring

[Koffie]

Jazsie schreef op donderdag 19 mei 2022 @ 09:27:
[...]


Zelf niet in gebruik.

De Shelly Uni heeft digitale inputs echter zijn deze te traag om pulsen te "tellen".
Het werkt wel maar dus niet nauwkeurig. Ik zou dan toch bij een ESP32 met wifi blijven oid...

Meen (uit mijn hoofd) dat er een latency zit van zo een 400ms voor dat ie een puls decteert.
Geen probleem bij normaal gebruik maar bij snelle pulsen dus wel.

(Late reactie, sorry )
Dan houd het idd op en kan ik beter gewoon een ESP gebruiken. Jammer

[Jazsie]

TtheGreat schreef op vrijdag 27 mei 2022 @ 11:36:
[...]


Je hebt gelijk, maar de tweaker in mij wou het onderste (goedkoopste ) uit de kan halen...

Omdat ik electronica-noob ben, heb ik opnieuw de handdoek in de ring gegooid (eerste keer was met P1 meter die ik zelf wou bouwen) ; maar het werkt nu:
[Afbeelding]

Ik verontschuldig me eveneens voor mijn brakke testopstelling.

Nu mosquito installeren en koppelen, wordt mijn eerste mqtt ervaring

Mooi dat het werkt .

Maar gebruik aub geen foam of plastic iets als ondergrond ivm statische ladingen...
Echt een beetje not done hoe je zo doet prototypen .

[Janoz]

@CrociStrike030 @Jazsie @medu80

Ik heb zelf ook een warmtepomp die ik met SmartLife aan zou moeten sturen (Aquaforte). In de Smartlife integratie zag ik die pomp echter niet terug dus had in eerste instantie even de hoop opgegeven.

Ik kwam er echter achter dat scenes wel over genomen werden. In de Smartlife app heb ik toen een aantal scenes gemaakt die telkens 1 setting aanpast van de warmtepomp (meerdere per temperatuur, een voor uitzetten, een voor smart, en een voor power). Door wat automations aan een generic thermostat te kopen heb ik nu op mijn zwembad dashboard een thermostaat staan waarmee ik de verwarming kan bedienen. Dat werkt ook terwijl ik de app open heb staan (zie de settings meewijzigen op mijn telefoon wanneer ik het aanpas op het HA dashboard).


Automation om pomp aan of uit te zetten:

code:

alias: ZWEM verwarming
description: Zet verwarming aan of uit obv climate entity
trigger:
  - platform: state
    entity_id: climate.zwembad
condition: []
action:
  - delay:
      hours: 0
      minutes: 0
      seconds: 5
      milliseconds: 0
  - choose:
      - conditions:
          - condition: state
            entity_id: climate.zwembad
            state: 'off'
        sequence:
          - service: scene.turn_on
            target:
              entity_id: scene._DING_UIT_
      - conditions:
          - condition: state
            entity_id: climate.zwembad
            state: heat
        sequence:
          - service: scene.turn_on
            target:
              entity_id: scene._DING_AAN_
    default: []
mode: restart

Automation om de ingestelde temperatuur in een inputnumber te gebruiken

code:

alias: ZWEM verwarming set temp
description: Neem de ingestelde temperatuur van de thermostaat over naar een inputnumber
trigger:
  - platform: state
    entity_id: climate.zwembad
    attribute: temperature
condition: []
action:
  - delay:
      hours: 0
      minutes: 0
      seconds: 5
      milliseconds: 0
  - service: input_number.set_value
    data_template:
      entity_id: input_number.zwembad_set_temperatuur
      value: '{{ state_attr(''climate.zwembad'', ''temperature'') | int }}'
mode: restart

En tot slot de automation die op basis van dat nummer de juiste scene selecteerd:

code:

alias: ZWEM Zet temperatuur
description: Activeer een WP scene op basis van de ingestelde waarde van de set temperatuur
trigger:
  - platform: state
    entity_id: input_number.zwembad_set_temperatuur
condition: []
action:
  - choose:
      - conditions:
          - condition: numeric_state
            entity_id: input_number.zwembad_set_temperatuur
            above: '37'
        sequence:
          - service: scene.turn_on
            target:
              entity_id:
                - scene.38_graden
      - conditions:
          - condition: numeric_state
            entity_id: input_number.zwembad_set_temperatuur
            above: '34'
        sequence:
          - service: scene.turn_on
            target:
              entity_id:
                - scene.35_graden
....................
      - conditions:
          - condition: numeric_state
            entity_id: input_number.zwembad_set_temperatuur
            above: '27'
        sequence:
          - service: scene.turn_on
            target:
              entity_id:
                - scene.28_graden
    default:
      - service: scene.turn_on
        target:
          entity_id: scene.25_graden
mode: restart

In de eerste twee automations heb ik nog wel een vertraging zitten van 5 seconden. Samen met 'mode: restart' zorgt dat er voor dat er niet een heleboel scenes tegelijk geactiveerd worden wanneer iemand aan de thermostaat loopt te draaien.

[TECHboyy]

TailwindNL schreef op maandag 23 mei 2022 @ 20:53:
[...]


Ik gebruik dit ook zo, maar zit nog wel een dingetje waarvan mijn vraag is of jij dat hebt opgelost. Om de zoveel uur (14 uur geloof ik) keert het zws automatisch de polariteit om, om kalkopbouw te voorkomen op de platen. Met een zigbee/shelly/oid plug ertussen staat het zws alleen aan voor 5 uur p/d. waardoor de polarisatieswitch niet plaatsvindt lijkt mij. Wat is jouw kijk hierop?

om heel eerlijk te zijn heb ik daar nooit op gelet ik heb er wel eens van gehoord maar ik zou het niet weten ik doe eigenlijk wanneer er te veel kalk op begint te komen ze weken in azijn tot het er af is dan afspelen met water en weer terug plaatsen en dan draait hij weer top.

[Koffie]

Zo, dit gedeelte ga ik thuis even een heel nieuw leven inblazen.
Op dit moment is mijn zwembad helaas groen, dit omdat het zwembad al 2 maanden volledig uit staat vanwege omstandigheden.

Hoewel ik altijd netjes veilig heb gewerkt met het automatiseren van het zwembad, en de oorzaak ook totaal niet in die hoek te zoeken is, is dit voor mij wel een eye-opener geweest.
Ik heb geen zin om dit ooit nog eens mee te moeten maken, en daarom heb ik besloten door het hele huis alle zelfbouw weg te halen. Ik ga alleen nog maar voor kant en klaar, waarbij Shelly mijn grootste voorkeur heeft.
Uiteraard maak ik wel een afweging tussen low voltage en (huishoudelijk) high-voltage. Een beetje 12v DC schakelen wil ik prima zelf nog wel met ESPtjes en relais doen. Maar 230v wil ik zelf een stuk minder mee aan de gang.

Dus: alles wat nu in mijn technische ruimte hang, trek ik er uit. Alles.

Ik ben nu nog in de ontwerpfase, maar denk al een behoorlijk beeld te hebben van wat ik wil.
Bij het begin beginnen, wat heb ik allemaal aan te sturen?

230v:
- Frequentieregelaar met filterpomp
- Zoutelektrolyse
- Zwembadverlichting (trafo)
- Schakelbaar vrij stopcontact

low voltage relais:
- 4x relais voor frequentieregelaar
- 2x relais voor polariteit zoutelektrolyse

inputs:
- Flowmeter
- DS18B20

Mijn plan is om een losse groepenkast te kopen, zoiets als deze.
Belangrijkste onderdeel zal een Shelly Pro 4PM zijn.
Via deze wil ik de apparatuur schakelen (pomp, zoutelektrolyse, de trafo voor de verlichting en een vrij stopcontact).

Ik heb nu een losse DC-DC trafo voor de verlichting, maar deze wil ik ook in DIN rail formaat kopen, zodat de Shelly de trafo aan/uit kan zetten.

Voor 1 a 2 ESP8266's heb ik helaas nog niets beters kunnen vinden dan een DIN mount die je zelf kunt printen, dus ik denk dat ik daarvoor ga.
Keuze lijkt nu te zijn: 1 ESP voor de 6 lv relais en 1 ESP voor de DS18B20 en flowmeter.

In totaal heb ik 6 relais nodig om low voltage te schakelen, 4 voor de frequentieregelaar (om de verschillende snelheden te selecteren) en 2 voor de polariteit van de cel voor mijn zoutelektrolyse.

Hoewel je ook zelf iets kunt 3D printen voor een relaisblok, neig ik er naar om een kant en klaar DIN mount setje te kopen.

Aan 'units' ben ik dan het volgende kwijt gok ik:
3 Shelly Pro 4PM
2 ESP
2 ESP
2 Trafo
6 low voltage relais (formaat is inschatting)
---
15 Totaal

Misschien nog een extra hoofdschakelaar erin om alles makkelijk stroomloos te kunnen maken voor onderhoud.

[Plenkske]

Koffie schreef op woensdag 1 juni 2022 @ 10:50:
Zo, dit gedeelte ga ik thuis even een heel nieuw leven inblazen.
Op dit moment is mijn zwembad helaas groen, dit omdat het zwembad al 2 maanden volledig uit staat vanwege omstandigheden.

Hoewel ik altijd netjes veilig heb gewerkt met het automatiseren van het zwembad, en de oorzaak ook totaal niet in die hoek te zoeken is, is dit voor mij wel een eye-opener geweest.
Ik heb geen zin om dit ooit nog eens mee te moeten maken, en daarom heb ik besloten door het hele huis alle zelfbouw weg te halen. Ik ga alleen nog maar voor kant en klaar, waarbij Shelly mijn grootste voorkeur heeft.
Uiteraard maak ik wel een afweging tussen low voltage en (huishoudelijk) high-voltage. Een beetje 12v DC schakelen wil ik prima zelf nog wel met ESPtjes en relais doen. Maar 230v wil ik zelf een stuk minder mee aan de gang.

Ik ben je blog nog aan het lezen... wow, sterkte man !
En succes met alles.

[LinuZZ]

Koffie schreef op woensdag 1 juni 2022 @ 10:50:
Zo, dit gedeelte ga ik thuis even een heel nieuw leven inblazen.
Op dit moment is mijn zwembad helaas groen, dit omdat het zwembad al 2 maanden volledig uit staat vanwege omstandigheden.

Hoewel ik altijd netjes veilig heb gewerkt met het automatiseren van het zwembad, en de oorzaak ook totaal niet in die hoek te zoeken is, is dit voor mij wel een eye-opener geweest.
Ik heb geen zin om dit ooit nog eens mee te moeten maken, en daarom heb ik besloten door het hele huis alle zelfbouw weg te halen. Ik ga alleen nog maar voor kant en klaar, waarbij Shelly mijn grootste voorkeur heeft.
Uiteraard maak ik wel een afweging tussen low voltage en (huishoudelijk) high-voltage. Een beetje 12v DC schakelen wil ik prima zelf nog wel met ESPtjes en relais doen. Maar 230v wil ik zelf een stuk minder mee aan de gang.

Dus: alles wat nu in mijn technische ruimte hang, trek ik er uit. Alles.

Ik ben nu nog in de ontwerpfase, maar denk al een behoorlijk beeld te hebben van wat ik wil.
Bij het begin beginnen, wat heb ik allemaal aan te sturen?

230v:
- Frequentieregelaar met filterpomp
- Zoutelektrolyse
- Zwembadverlichting (trafo)
- Schakelbaar vrij stopcontact

low voltage relais:
- 4x relais voor frequentieregelaar
- 2x relais voor polariteit zoutelektrolyse

inputs:
- Flowmeter
- DS18B20

Mijn plan is om een losse groepenkast te kopen, zoiets als deze.
Belangrijkste onderdeel zal een Shelly Pro 4PM zijn.
Via deze wil ik de apparatuur schakelen (pomp, zoutelektrolyse, de trafo voor de verlichting en een vrij stopcontact).

Ik heb nu een losse DC-DC trafo voor de verlichting, maar deze wil ik ook in DIN rail formaat kopen, zodat de Shelly de trafo aan/uit kan zetten.

Voor 1 a 2 ESP8266's heb ik helaas nog niets beters kunnen vinden dan een DIN mount die je zelf kunt printen, dus ik denk dat ik daarvoor ga.
Keuze lijkt nu te zijn: 1 ESP voor de 6 lv relais en 1 ESP voor de DS18B20 en flowmeter.

In totaal heb ik 6 relais nodig om low voltage te schakelen, 4 voor de frequentieregelaar (om de verschillende snelheden te selecteren) en 2 voor de polariteit van de cel voor mijn zoutelektrolyse.

Hoewel je ook zelf iets kunt 3D printen voor een relaisblok, neig ik er naar om een kant en klaar DIN mount setje te kopen.

Aan 'units' ben ik dan het volgende kwijt gok ik:
3 Shelly Pro 4PM
2 ESP
2 ESP
2 Trafo
6 low voltage relais (formaat is inschatting)
---
15 Totaal

Misschien nog een extra hoofdschakelaar erin om alles makkelijk stroomloos te kunnen maken voor onderhoud.

Hoewel ik niks heb tegen de ESPtjes, als je de overige ESPtjes nog wil uitfaseren / excluden kun je overwegen een shelly 1 te nemen, die heeft dry contacts voor het relais en kun je dus ook low voltage mee schakelen. daarnaast is er ook een temperatuur add-on voor om DS18something aan te hangen: https://www.home2link.nl/...SXfHzy49kZsEaAjJREALw_wcB

[Jazsie]

Koffie schreef op woensdag 1 juni 2022 @ 10:50:
Zo, dit gedeelte ga ik thuis even een heel nieuw leven inblazen.
Op dit moment is mijn zwembad helaas groen, dit omdat het zwembad al 2 maanden volledig uit staat vanwege omstandigheden.

Hoewel ik altijd netjes veilig heb gewerkt met het automatiseren van het zwembad, en de oorzaak ook totaal niet in die hoek te zoeken is, is dit voor mij wel een eye-opener geweest.
Ik heb geen zin om dit ooit nog eens mee te moeten maken, en daarom heb ik besloten door het hele huis alle zelfbouw weg te halen. Ik ga alleen nog maar voor kant en klaar, waarbij Shelly mijn grootste voorkeur heeft.
Uiteraard maak ik wel een afweging tussen low voltage en (huishoudelijk) high-voltage. Een beetje 12v DC schakelen wil ik prima zelf nog wel met ESPtjes en relais doen. Maar 230v wil ik zelf een stuk minder mee aan de gang.

Dus: alles wat nu in mijn technische ruimte hang, trek ik er uit. Alles.

Ik ben nu nog in de ontwerpfase, maar denk al een behoorlijk beeld te hebben van wat ik wil.
Bij het begin beginnen, wat heb ik allemaal aan te sturen?

230v:
- Frequentieregelaar met filterpomp
- Zoutelektrolyse
- Zwembadverlichting (trafo)
- Schakelbaar vrij stopcontact

low voltage relais:
- 4x relais voor frequentieregelaar
- 2x relais voor polariteit zoutelektrolyse

inputs:
- Flowmeter
- DS18B20

Mijn plan is om een losse groepenkast te kopen, zoiets als deze.
Belangrijkste onderdeel zal een Shelly Pro 4PM zijn.
Via deze wil ik de apparatuur schakelen (pomp, zoutelektrolyse, de trafo voor de verlichting en een vrij stopcontact).

Ik heb nu een losse DC-DC trafo voor de verlichting, maar deze wil ik ook in DIN rail formaat kopen, zodat de Shelly de trafo aan/uit kan zetten.

Voor 1 a 2 ESP8266's heb ik helaas nog niets beters kunnen vinden dan een DIN mount die je zelf kunt printen, dus ik denk dat ik daarvoor ga.
Keuze lijkt nu te zijn: 1 ESP voor de 6 lv relais en 1 ESP voor de DS18B20 en flowmeter.

In totaal heb ik 6 relais nodig om low voltage te schakelen, 4 voor de frequentieregelaar (om de verschillende snelheden te selecteren) en 2 voor de polariteit van de cel voor mijn zoutelektrolyse.

Hoewel je ook zelf iets kunt 3D printen voor een relaisblok, neig ik er naar om een kant en klaar DIN mount setje te kopen.

Aan 'units' ben ik dan het volgende kwijt gok ik:
3 Shelly Pro 4PM
2 ESP
2 ESP
2 Trafo
6 low voltage relais (formaat is inschatting)
---
15 Totaal

Misschien nog een extra hoofdschakelaar erin om alles makkelijk stroomloos te kunnen maken voor onderhoud.

Sterkte man !

Ik probeer alleen te begrijpen waarom je precies alle "zelfbouw" de deur uit wilt doen.
Brand is in de meterkast gebeurd, of was die ook zelbouw?

Zelf ook voorstander van kant en klaar, zeker op het gebied van 230V.

Crue gezegd zou je dan ook geen ESP mogen gebruiken want dat is ook zelfbouw en een Shellly eigenlijk ook .

Het zeker een eyeopener, probleer alleen te begrijpen.
Zoiets wil ik ook bij mij niet zien gebeuren en als ik hier van kan leren, dan graag .

Wel weet ik dat ik geen houtskeletbouw huis wil hehe)

[Koffie]

Jazsie schreef op woensdag 1 juni 2022 @ 11:52:
[...]


Sterkte man !

Ik probeer alleen te begrijpen waarom je precies alle "zelfbouw" de deur uit wilt doen.
Brand is in de meterkast gebeurd, of was die ook zelbouw?

Zelf ook voorstander van kant en klaar, zeker op het gebied van 230V.

Crue gezegd zou je dan ook geen ESP mogen gebruiken want dat is ook zelfbouw en een Shellly eigenlijk ook .

Het zeker een eyeopener, probleer alleen te begrijpen.
Zoiets wil ik ook bij mij niet zien gebeuren en als ik hier van kan leren, dan graag .

Wel weet ik dat ik geen houtskeletbouw huis wil hehe)

Thanks!

Kort door de bocht: Een Shelly is toch ff wat beter beveiligd dan een los relaistje uit China.
Ik heb nu een hoop gedaan met simpele AliExpres klikrelais en solid state relais. An sich prima en niets mis mee, maar ik wil het hobby-bob gehalte verlagen zodat ik veiliger zit.
Na dit gedoe ben ik gewoon wat voorzichtiger geworden. Puur onderbuik dus.

En nee, de meterkast is allemaal keurig door externe partijen geplaatst en uitgebreid in de loop der jaren.

[Koffie]

LinuZZ schreef op woensdag 1 juni 2022 @ 11:41:
[...]


Hoewel ik niks heb tegen de ESPtjes, als je de overige ESPtjes nog wil uitfaseren / excluden kun je overwegen een shelly 1 te nemen, die heeft dry contacts voor het relais en kun je dus ook low voltage mee schakelen. daarnaast is er ook een temperatuur add-on voor om DS18something aan te hangen: https://www.home2link.nl/...SXfHzy49kZsEaAjJREALw_wcB

Thanks voor je input.
Helaas heeft Shelly een beperking tot max 3 DS18B20's, anders was bijv. de Shelly Uni een optie geweest.
Met circa 6 low voltage relais word een Shelly 1 behoorlijk prijzig

[Jazsie]

Koffie schreef op woensdag 1 juni 2022 @ 12:05:
[...]

Thanks!

Kort door de bocht: Een Shelly is toch ff wat beter beveiligd dan een los relaistje uit China.
Ik heb nu een hoop gedaan met simpele AliExpres klikrelais en solid state relais. An sich prima en niets mis mee, maar ik wil het hobby-bob gehalte verlagen zodat ik veiliger zit.
Na dit gedoe ben ik gewoon wat voorzichtiger geworden. Puur onderbuik dus.

En nee, de meterkast is allemaal keurig door externe partijen geplaatst en uitgebreid in de loop der jaren.

Maar wie zegt dat dit zo is?
In een Shelly zit de zelfde relais als wat ook op een "simpele AliExpres klikrelais" zit.

Uiteraard geloof ik zeker dat Shelly beter quality inspection etc doet uitvoeren en dat het ontwerp beter is.

Begrijp het wel daar niet van, gebruik een "simpele AliExpres klikrelais" ook niet om 230V oid te schakelen enkel laag spanning/stroom.

Denk zelf dat het geheel eromheen, dus bv de voeding of kabels naar je Shelly, dat die ook degelijk moet zijn.

Voor mij is het zeker een punt om meer stil te staan mbt spanning/stroom beveilging aangezien daar meestal "het vuur" begint...

[f.welvering]

CrociStrike030 schreef op dinsdag 24 mei 2022 @ 23:42:
Oh donders! Ik ga eens kijken of ik daar wat mee kan doen. Hopelijk is het snel 2e pinksterdag, dan mag het zwembad weer op..

Had je dit nog geprobeerd?
Ik heb dezelfde warmtepomp maar het lukt mij nog niet deze in localTuya te krijgen.

[Janoz]

@Koffie Ik heb een vergelijkbare setup (flow meter, relais voor frequentieregelaar en meerdere DS18B20's) en heb die allemaal gewoon aangesloten op een raspberryPi welke ik vervolgens voed met een PoE splitter. Python script is vervolgens aan Home Assistant en aan InfluxDB geknoopt via MQTT. Geen idee of dat aan je eisen voldoet, maar mocht dat zo zijn dan moet je het maar zeggen.

[Koffie]

Janoz schreef op woensdag 1 juni 2022 @ 16:25:
@Koffie Ik heb een vergelijkbare setup (flow meter, relais voor frequentieregelaar en meerdere DS18B20's) en heb die allemaal gewoon aangesloten op een raspberryPi welke ik vervolgens voed met een PoE splitter. Python script is vervolgens aan Home Assistant en aan InfluxDB geknoopt via MQTT. Geen idee of dat aan je eisen voldoet, maar mocht dat zo zijn dan moet je het maar zeggen.

Thanks. Heb het nu allemaal redelijk los en alles door ESP's met ESPHome aangestuurd welke ik vanuit HA verder bedien.

[xces]

De eerste stappen zijn gezet met EspHome

Boot animatie totdat connectie met Home Assistant er is. Het 2e scherm laat de 'screensaver' zien; die (straks) de huidige waardes laat zien en de status van relais enzo. De WiFi signaal indicator werkt al wel, volgende stap is het menu toevoegen (structuur heb ik een paar posts eerder getoond) en navigeerbaar maken met fysieke knoppen .

[ Voor 3% gewijzigd door xces op 01-06-2022 20:00 ]

[BounceMeister]

xces schreef op woensdag 1 juni 2022 @ 19:59:
De eerste stappen zijn gezet met EspHome

Boot animatie totdat connectie met Home Assistant er is. Het 2e scherm laat de 'screensaver' zien; die (straks) de huidige waardes laat zien en de status van relais enzo. De WiFi signaal indicator werkt al wel, volgende stap is het menu toevoegen (structuur heb ik een paar posts eerder getoond) en navigeerbaar maken met fysieke knoppen .

[Afbeelding]

[Afbeelding]

Ziet er netjes uit. Hoe diep zit je in de software om zelf een menu/interface en besturing te maken? Is dat een feature van EspHome, of ben je zelf aan het programmeren? Ik heb EspEasy en Domoticz draaien, maar anders dan regelen met rules in EspEasy en Events in Domoticz ben ik niet gekomen.

[CrociStrike030]

f.welvering schreef op woensdag 1 juni 2022 @ 16:06:
[...]


Had je dit nog geprobeerd?
Ik heb dezelfde warmtepomp maar het lukt mij nog niet deze in localTuya te krijgen.

Nee, nog niet geprobeerd…

[xces]

BounceMeister schreef op woensdag 1 juni 2022 @ 22:22:
[...]

Ziet er netjes uit. Hoe diep zit je in de software om zelf een menu/interface en besturing te maken? Is dat een feature van EspHome, of ben je zelf aan het programmeren? Ik heb EspEasy en Domoticz draaien, maar anders dan regelen met rules in EspEasy en Events in Domoticz ben ik niet gekomen.

Ik ben het zelf aan het programmeren, maar heb geen EspHome of Lambda ervaring; wel legio andere programmeertalen dus dat komt wel goed. Als start heb ik deze Github repo gepakt, maar helaas doet dat niet helemaal wat ik wil (dat werkt bijvoorbeeld met een rotary encoder en ik wil knoppen gebruiken. Ik kijk voor nu veel af. Daarnaast heb ik in het verleden een 'aquariumcomputer' gehad waarvan ik de calibratie procedure ga nabouwen en ik moet het component "ezo" van EspHome nog aanpassen, want calibratie commando's naar de hardware sturen ondersteund dit component nog niet.

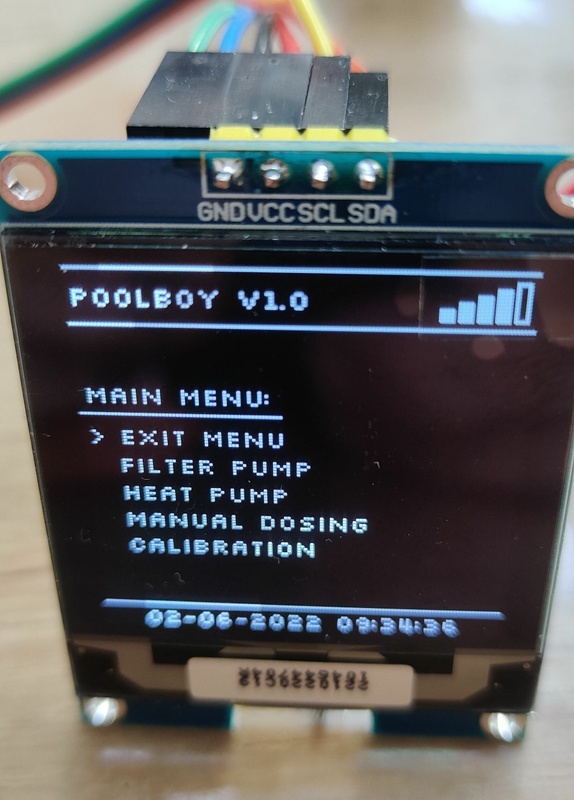

Ik ben gisteren nog wat verder gekomen. Standaard laat hij nu een 'leeg scherm' zien waar dus de sensoren status op komen.

Een druk op de knop laat het hoofdmenu zien, en navigeren door het menu (in ieder geval omlaag) dmv een pushbutton lukt ook al. Daarnaast zit er een timeout op, dat wanneer ik 1 minuut niets doe dan gaat het systeem terug naar het home screen. Daarnaast is het idee om een PIR sensor te gaan gebruiken zodat het scherm alleen aan gaat als ik voor de controller loop (maar dat is toekomst)

Mijn doel is om niets met home-assistant ofzo te doen; het systeem MOET autonoom kunnen draaien, niet dat bijv. de chloorpomp aan springt en het 'off commando' niet binnen komt als je begrijpt wat ik bedoel. Home-assistant is een PLUS maar alles moet op de doos zelf te besturen zijn.

[ Voor 14% gewijzigd door xces op 02-06-2022 09:44 ]

[Jazsie]

xces schreef op donderdag 2 juni 2022 @ 09:40:
[...]


Ik ben het zelf aan het programmeren, maar heb geen EspHome of Lambda ervaring; wel legio andere programmeertalen dus dat komt wel goed. Als start heb ik deze Github repo gepakt, maar helaas doet dat niet helemaal wat ik wil (dat werkt bijvoorbeeld met een rotary encoder en ik wil knoppen gebruiken. Ik kijk voor nu veel af. Daarnaast heb ik in het verleden een 'aquariumcomputer' gehad waarvan ik de calibratie procedure ga nabouwen en ik moet het component "ezo" van EspHome nog aanpassen, want calibratie commando's naar de hardware sturen ondersteund dit component nog niet.

[Afbeelding]

Ik ben gisteren nog wat verder gekomen. Standaard laat hij nu een 'leeg scherm' zien waar dus de sensoren status op komen.

Een druk op de knop laat het hoofdmenu zien, en navigeren door het menu (in ieder geval omlaag) dmv een pushbutton lukt ook al. Daarnaast zit er een timeout op, dat wanneer ik 1 minuut niets doe dan gaat het systeem terug naar het home screen. Daarnaast is het idee om een PIR sensor te gaan gebruiken zodat het scherm alleen aan gaat als ik voor de controller loop (maar dat is toekomst)

Mijn doel is om niets met home-assistant ofzo te doen; het systeem MOET autonoom kunnen draaien, niet dat bijv. de chloorpomp aan springt en het 'off commando' niet binnen komt als je begrijpt wat ik bedoel. Home-assistant is een PLUS maar alles moet op de doos zelf te besturen zijn.

Lekker bezig, vrijwel gelijk met wat ik heb alleen ander hardware.

HA is inderdaad enkel voor status of bij sturen, verder moet het een stand alone systeem zijn net als een echte automatische chloor doseer systeem

[TtheGreat]

TtheGreat schreef op donderdag 26 mei 2022 @ 09:27:
[...]

• badu prime eco vs: filterpomp bediening op afstand
• dinotec cf control 100: doseringssysteem, springt automatisch op met filterpomp, maar waardes in domoticz krijgen zou fijn zijn
• rolluik: bediening op afstand
• duratech durapro-17: warmtepomp: bediening op afstand en uitlezen. Heeft enkel een RS-485 aansluiting...dit belooft een moeilijke te worden
• temperatuursensoren: nog zelf te installeren

Hallo,

Mijn setup: domoticz op RPI for total house control. Aan het zwembad een ESP32 met tasmota (via mqtt verbonden met domoticz), waaraan reed gekoppeld: pomp, rolluik, ledverlichting. Temperatuur-sensor en waterdicht doosje zijn besteld.

Iemand enig idee hoe ik de warmtepomp kan koppelen?

Ik ben noob met betrekking tot modbus/RS-485 aansluiting, maar vind veel info terug dat het mogelijk zou zijn met modbus to serial interface. Bij de provider van de pomp natuurlijk niets (behalve aansluitingsdiagram).

Ik had graag:
- waardes uitgelezen: verbruik/current temp/...
- aangestuurd indien mogelijk: aan/uit/temp set

[Jazsie]

En het meest belangrijk info missen we; welke wp je hebt @TtheGreat...

[TtheGreat]

Staat toch in de quote (is quote naar mezelf )

duratech durapro-17: warmtepomp

[Jazsie]

Excuus, juist daar net overheen gelezen...

Als de RS485/modbus gegevens niet bekend zijn dan is het eigenlijk onbegonnen werk.

Meest makkelijke zou dan zijn een LinkDongle aansluiten.

Deze sluit je aan op de RS485 en vervolgens de data met een sniffer eruit halen...

[xces]

Jazsie schreef op donderdag 2 juni 2022 @ 12:44:
Lekker bezig, vrijwel gelijk met wat ik heb alleen ander hardware.

Hoe heb jij je code georganiseerd? Dwz uiteraard een check of de pomp draait voordat je gaat bijsturen, maar zorg je bijv eerst dat de pomp 30 minuten draait voordat je een 0-meting doet, dan eerst chloor op peil en met hoeveel ml per keer, hoe lang wacht je tussen doseringen en dan dezelfde vragen voor het zwavelzuur?

[Jazsie]

xces schreef op maandag 6 juni 2022 @ 17:04:
[...]

Hoe heb jij je code georganiseerd? Dwz uiteraard een check of de pomp draait voordat je gaat bijsturen, maar zorg je bijv eerst dat de pomp 30 minuten draait voordat je een 0-meting doet, dan eerst chloor op peil en met hoeveel ml per keer, hoe lang wacht je tussen doseringen en dan dezelfde vragen voor het zwavelzuur?

Ik check met flow sensor of er waterflow is en hoeveel m3/u (heb een variabele pomp).
Deze moet inderdaad minimaal x aantal minuten lopen voordat er gemeten wordt.
Als pH hoger is dan setpoint dan eerst pH verlagen, vervolgens chloor indien te laag.

De hoeveelheid ml per keer en wachttijd zijn variabelen die je zelf kan instellen bij mij, verschilt namelijk aan het formaat bad dat je hebt. 100ml per keer chloor of zwavelzuur bijvoorbeeld is voor mijn Spa van 1m3 veels te veel terwijl voor een 10m3 bad dit prima zou zijn.

Online kan je makkelijk vinden hoeveel ml chloor je moet toevoegen om redox mV met x te doen stijgen per m3 en idem voor zwavelzuur hoeveel ml per m3 je pH met 0.1 pH doet zakken. Dat zou ik als basis gebruiken en vandaar uit tweaken.

[xces]

Hoe vaak doseer jij dan, dwz wat is je wachttijd tussen doseringen in?

[Jazsie]

Niet, want mijn eigen doseer systeem is nog niet klaar....

Heb nu een kant en klare die dus blijft doseren tot dat waarde is bereikt...
Dit resulteert dat hij pas stopt wanneer chloor +800mV is en pH 5-6 is.

Ruk dus want mijn sensors zitten ook op een bypass, daar komt het "nieuwe" water pas "later" en al helemaal wanneer de pomp op laagste stand draait.

Zet ik pomp op hoger snelheid dan is ie al veel nauwkeuriger want het effect zie je wel meteen in het water, daar zit geen "vertraging" op.

Ofwel verschilt per bad/aansluiting.

Zelf ga ik starten met 15min tussen de metingen in en vandaar uit verder tweaken (zodra mijn eigen systeem draait).

Dit is gebaseerd op x ml op mijn bad inhoud en bijhouden wanneer die waarde is gehaald door het "mengen".

[Koffie]

Koffie schreef op woensdag 1 juni 2022 @ 10:50:
Zo, dit gedeelte ga ik thuis even een heel nieuw leven inblazen.
Op dit moment is mijn zwembad helaas groen, dit omdat het zwembad al 2 maanden volledig uit staat vanwege omstandigheden.

Hoewel ik altijd netjes veilig heb gewerkt met het automatiseren van het zwembad, en de oorzaak ook totaal niet in die hoek te zoeken is, is dit voor mij wel een eye-opener geweest.
Ik heb geen zin om dit ooit nog eens mee te moeten maken, en daarom heb ik besloten door het hele huis alle zelfbouw weg te halen. Ik ga alleen nog maar voor kant en klaar, waarbij Shelly mijn grootste voorkeur heeft.
Uiteraard maak ik wel een afweging tussen low voltage en (huishoudelijk) high-voltage. Een beetje 12v DC schakelen wil ik prima zelf nog wel met ESPtjes en relais doen. Maar 230v wil ik zelf een stuk minder mee aan de gang.

Dus: alles wat nu in mijn technische ruimte hang, trek ik er uit. Alles.

Ik ben nu nog in de ontwerpfase, maar denk al een behoorlijk beeld te hebben van wat ik wil.
Bij het begin beginnen, wat heb ik allemaal aan te sturen?

230v:
- Frequentieregelaar met filterpomp
- Zoutelektrolyse
- Zwembadverlichting (trafo)
- Schakelbaar vrij stopcontact

low voltage relais:
- 4x relais voor frequentieregelaar
- 2x relais voor polariteit zoutelektrolyse

inputs:
- Flowmeter
- DS18B20

Mijn plan is om een losse groepenkast te kopen, zoiets als deze.
Belangrijkste onderdeel zal een Shelly Pro 4PM zijn.
Via deze wil ik de apparatuur schakelen (pomp, zoutelektrolyse, de trafo voor de verlichting en een vrij stopcontact).

Ik heb nu een losse DC-DC trafo voor de verlichting, maar deze wil ik ook in DIN rail formaat kopen, zodat de Shelly de trafo aan/uit kan zetten.

Voor 1 a 2 ESP8266's heb ik helaas nog niets beters kunnen vinden dan een DIN mount die je zelf kunt printen, dus ik denk dat ik daarvoor ga.
Keuze lijkt nu te zijn: 1 ESP voor de 6 lv relais en 1 ESP voor de DS18B20 en flowmeter.

In totaal heb ik 6 relais nodig om low voltage te schakelen, 4 voor de frequentieregelaar (om de verschillende snelheden te selecteren) en 2 voor de polariteit van de cel voor mijn zoutelektrolyse.

Hoewel je ook zelf iets kunt 3D printen voor een relaisblok, neig ik er naar om een kant en klaar DIN mount setje te kopen.

Aan 'units' ben ik dan het volgende kwijt gok ik:
3 Shelly Pro 4PM
2 ESP
2 ESP
2 Trafo
6 low voltage relais (formaat is inschatting)
---
15 Totaal

Misschien nog een extra hoofdschakelaar erin om alles makkelijk stroomloos te kunnen maken voor onderhoud.

Langzaam aan beginnen de eerste spulletjes binnen te druppelen


De shelly is voor het schakelen van de pomp etc. De trafo word door de Shelly geschakeld, hier komen de LED lampen aan te hangen.

Ik heb ook nog een Shelly Uni erbij besteld, maar weet niet of ik er een beetje mee ga spelen of dat ik 'm echt ga inzetten.

[xces]

Wow @Koffie ik las helemaal over je 'waarom mijn bad groen is' post heen; sterkte man! Ik ben benieuwd hoe ver je komt met deze setup; zeker ook een interessante benadering.

[xces]

Jazsie schreef op maandag 6 juni 2022 @ 22:03:
[...]


Ik check met flow sensor of er waterflow is en hoeveel m3/u (heb een variabele pomp).
Deze moet inderdaad minimaal x aantal minuten lopen voordat er gemeten wordt.
Als pH hoger is dan setpoint dan eerst pH verlagen, vervolgens chloor indien te laag.

Check, ik ga toch maar de flow meter gebruiken in mijn setup

Jazsie schreef op maandag 6 juni 2022 @ 22:03:
Online kan je makkelijk vinden hoeveel ml chloor je moet toevoegen om redox mV met x te doen stijgen per m3 en idem voor zwavelzuur hoeveel ml per m3 je pH met 0.1 pH doet zakken. Dat zou ik als basis gebruiken en vandaar uit tweaken.

Heb jij al bookmarks? Ik heb getracht te zoeken maar misschien voer ik de verkeerde termen in; ik heb zelf wat linkjes gevonden, maar die beschrijven nog niet de formule:

• https://forum.arduino.cc/...-automation-system/569612
• https://github.com/Loic74650/PoolMaster
• https://github.com/segalion/raspipool/
• https://www.hackster.io/u.../pool-fill-control-119ab7

De laatste heeft me weer een nieuw idee gegeven, automatisch 'sensen' wanneer de filter gebackflushed moet worden, voorbeeldjes:

• https://www.instructables...l-Filter-Pressure-Sensor/
• https://forum.mysensors.o...93/pool-pressure-sensor/3

[ Voor 27% gewijzigd door xces op 07-06-2022 15:34 ]

[Jazsie]

Koffie schreef op dinsdag 7 juni 2022 @ 12:20:
[...]

Langzaam aan beginnen de eerste spulletjes binnen te druppelen

[Afbeelding]

[Afbeelding]

De shelly is voor het schakelen van de pomp etc. De trafo word door de Shelly geschakeld, hier komen de LED lampen aan te hangen.

Ik heb ook nog een Shelly Uni erbij besteld, maar weet niet of ik er een beetje mee ga spelen of dat ik 'm echt ga inzetten.

Mooi ding, heb nu 4x power meters draaien, zou een mooie oplossing zijn als ie modbus had .

xces schreef op dinsdag 7 juni 2022 @ 14:43:
[...]


Check, ik ga toch maar de flow meter gebruiken in mijn setup


[...]


Heb jij al bookmarks? Ik heb getracht te zoeken maar misschien voer ik de verkeerde termen in; ik heb zelf wat linkjes gevonden, maar die beschrijven nog niet de formule:

• https://forum.arduino.cc/...-automation-system/569612
• https://github.com/Loic74650/PoolMaster
• https://github.com/segalion/raspipool/
• https://www.hackster.io/u.../pool-fill-control-119ab7

De laatste heeft me weer een nieuw idee gegeven, automatisch 'sensen' wanneer de filter gebackflushed moet worden, voorbeeldjes:

• https://www.instructables...l-Filter-Pressure-Sensor/
• https://forum.mysensors.o...93/pool-pressure-sensor/3

Goed opmerking, helaas kan ik het in mijn bookmark niet zo gauw vinden maar dit heb ik als notitie:

Chloor: 100 ml per m³ om het chloor op peil te brengen. 50 ml per m³ om het chloor op peil te houden.
pH min: 2 ml per m³ om het pH 0.1 te laten zakken. >> afhankelijk welk zwavelzuur je gebruikt, je hebt 37% die normaal wordt gebruikt echter door de strengere regels mag dit niet meer zonder vergunning.
Ik gebruik dus nu 15% die wel nog gewoon door particulieren gekocht mag worden.

Druksensor voor filtervat heb ik al

Zoals op de site een T stuk met daarop de druk sensor en de originele "analoge" meter .

[xces]

Ben een beetje aan het kijken hoe ik alles in de kast krijg; je ziet hier (met de klok mee);
- 12v voeding
- relais
- PWM module
- PH/ORP module
- LM2596 om van 12v 5v te maken



Ik denk alleen dat ik het niet in de kast krijg

Nu kan ik een stalen kast kopen maar dan krijg ik de OLED niet netjes in de kast. Wat zou jullie advies zijn?

[Jazsie]

Ik mis nog de Arduino/ESP32?

Ik moet ook nog alles inbouwen maar heb inderdaad ook zo gemeten hoe jij nu doet en ben daarmee op een A4 formaat kast gekomen (zelfde type wat jij hebt).

Aangezien ik dus ook scherm wil inbouwen heb ik voor plastic gekozen...

Makkelijkst lijkt mij gewoon een grotere behuizing?

Edit:
Eventueel dubbelslaag bouwen kan ook (als diepte genoeg is), maar ben daar geen fan van want ik houd het graag overzichtelijk.

[ Voor 17% gewijzigd door Jazsie op 07-06-2022 19:40 ]

[xces]

Jazsie schreef op dinsdag 7 juni 2022 @ 19:39:
Ik mis nog de Arduino/ESP32?

Ja dat mis je idd, en nog 2 mini-breadboards (ik moet namelijk o.a. 8x GND hebben op dezelfde pin als de GND van de ESP en weet even geen andere optie)

Ik heb overigens nu geen A4 kast, de huidige kast boven op de foto is 19x24cm.
Met wat gezoek en schrik van de hoge prijs toch maar zojuist de volgende 3 kasten besteld:
1x Eaton Holec Halyester - Lege kast K434 (270 x 360 x 171mm) zeker groot genoeg
2x OBO T250

Deze laatste 2 dozen gaan dienen als:
1x waar 5x DS18B20's binnen komen en 1x 3-aderige draad naar mijn ESP gaat
1x waar 2x doseerpomp op komt

[ Voor 16% gewijzigd door xces op 07-06-2022 20:14 ]

[Jazsie]

Die Eaton kast is flink aan de prijs, deze heb ik gekocht:
https://www.aliexpress.com/item/1005001890940525.html
>> Maat 290-210-100

Doseerpompen heb ik inderdaad ook apart, dit meer omdat het grote en lompe 230v doseerpompen zijn, anders had ik ze op de kast gemonteerd zoals mijn huidige kant en klaar systeem dat heeft.

[xces]

Ja inderdaad aan de dure kant, maar als ik A4 kies op Ali met venster zit ik nog steeds op de 50 euro; scheelt idd de helft, maar ik wil ook vooruit

[CrociStrike030]

xces schreef op dinsdag 7 juni 2022 @ 19:26:
Ben een beetje aan het kijken hoe ik alles in de kast krijg; je ziet hier (met de klok mee);
- 12v voeding
- relais
- PWM module
- PH/ORP module
- LM2596 om van 12v 5v te maken

[Afbeelding]

Ik denk alleen dat ik het niet in de kast krijg

Nu kan ik een stalen kast kopen maar dan krijg ik de OLED niet netjes in de kast. Wat zou jullie advies zijn?

Ik heb een klein kastje gekocht bij conrad. Die klik ik op een dinrail in een grotere schakelkast. Zal binnenkort eens een foto maken van het hele verhaal

[xces]

Bestelde producten binnen van Elektramat alleen helaas veel ste groot voor mijn doeleinden. Mijn huidige kast is 19cm bij 24cm bij 11cm hoog en dus maar even beter doorgezocht.

Uiteindeliijk ben ik op dit uitgekomen bij Riechelt:
1x 1591BBK Multi-ABS-behuizing,112x62x31mm, zw - voor 5x temp sensoren input en 1x output (DS18B20)
1x NSYTBS29248T Gehäuse Thalassa TBS, 291 x 241 x 88 mm, Grau / Transparent

Update: pakketje is binnen, kijken of ik dit weekend kan gaan hobbyen. Heb meteen even mijn 'schema' geupdate met toekomstige uitbreidingsmogelijkheden (blauw)



Zoals het er nu naar uitziet heb ik 18 GPIO pinnen nodig (uitgaande van volledige versie) wil ik alles aan kunnen sluiten.

[ Voor 32% gewijzigd door xces op 10-06-2022 14:13 ]

[Jazsie]

Jij doet alles met 1 controller @xces?

Ik wil juist alles splitsen.

Momenteel heb ik het zo in losse modules:

- Pomp aansturing (FR).
- Temperatuur wp in/uit, pomp, sturingskast / technische ruimte.
- Flow / druk meter.
- Lucht pomp (bubbels).
- Ventilator (voor de sturingskast / technische ruimte).
- Deck cover.

Verder wil ik voor het doseer systeem het volgende doen als een "stand alone" systeem:
- pH sensor.
- Redox sensor.
- Flow sensor.
- UV-C lamp.
- doseerpomp 2x.
- Water temperatuur.

Hoe is het met ESP32, werkt dat beetje lekker?

Ik heb juist alles op Arduino zitten, heb aantal ESP32 waar ik niks mee doe want zo goed als alle sensoren die ik heb zijn 5V ipv 3.3V .

Mijn schakelkast zit min of meer vol, doseer systeem gaat daar niet meer in passen .

[Plenkske]

Jazsie schreef op maandag 13 juni 2022 @ 11:47:

Hoe is het met ESP32, werkt dat beetje lekker?

Ik heb juist alles op Arduino zitten, heb aantal ESP32 waar ik niks mee doe want zo goed als alle sensoren die ik heb zijn 5V ipv 3.3V .

Mijn schakelkast zit min of meer vol, doseer systeem gaat daar niet meer in passen .

Grootste verschil tussen een ESP bordje en een Arduino is volgens mij het formaat en dat een ESP standaard wifi heeft.
Voltage hoeft toch geen probleem te zijn ?
De ESP heeft 5V als power nodig, dan kan je die ook wel splitsen voor sensoren.
Of je gebruikt een converter om van laag naar hoog te gaan of andersom.

[ocmer]

Ik draai alles op een ESP8266. Inderdaad op 5V en met een converter heb ik ook 3.3V beschikbaar voor bepaalde sensoren. Werkt perfect.

[xces]

Jazsie schreef op maandag 13 juni 2022 @ 11:47:
Jij doet alles met 1 controller @xces?

Dat is wel het plan, ik zit er nu zelfs over na te denken om niet 1 maar 2 flow meters te nemen. Een voor de filterpomp en 1 in het circuit wat naar de warmtepomp gaat, zodat ik niet de warmtepomp aan kan doen als er geen flow heen gaat. Ik heb geen idee of EspHome 19 GPIOs lekker gaat aansturen met mijn menu logica erin; ik vind het 'sloom' reageren op button presses, maar misschien ligt dat aan mijn code. Als het goed is komen morgen de plugs binnen via Ali, dan heb ik alles in huis om het aan te gaan sluiten.

[Jazsie]

Plenkske schreef op maandag 13 juni 2022 @ 12:02:
[...]


Grootste verschil tussen een ESP bordje en een Arduino is volgens mij het formaat en dat een ESP standaard wifi heeft.
Voltage hoeft toch geen probleem te zijn ?
De ESP heeft 5V als power nodig, dan kan je die ook wel splitsen voor sensoren.
Of je gebruikt een converter om van laag naar hoog te gaan of andersom.

Huh, weet niet hoor maar die van mij mag maar 3.3V hebben..

The ESP32's operating voltage range is 2.2 to 3.6V. Under normal operation the ESP32 Thing will power the chip at 3.3V. The I/O pins are not 5V-tolerant! If you interface the board with 5V (or higher) components, you'll need to do some level shifting.

Ga ik dus niet proberen met 5V .

ocmer schreef op maandag 13 juni 2022 @ 12:25:
Ik draai alles op een ESP8266. Inderdaad op 5V en met een converter heb ik ook 3.3V beschikbaar voor bepaalde sensoren. Werkt perfect.

Zie reactie hier boven... ik zie inderdaad dat je 5V sensoren met "level shifters" kan aansluiten...

xces schreef op maandag 13 juni 2022 @ 13:12:
[...]

Dat is wel het plan, ik zit er nu zelfs over na te denken om niet 1 maar 2 flow meters te nemen. Een voor de filterpomp en 1 in het circuit wat naar de warmtepomp gaat, zodat ik niet de warmtepomp aan kan doen als er geen flow heen gaat. Ik heb geen idee of EspHome 19 GPIOs lekker gaat aansturen met mijn menu logica erin; ik vind het 'sloom' reageren op button presses, maar misschien ligt dat aan mijn code. Als het goed is komen morgen de plugs binnen via Ali, dan heb ik alles in huis om het aan te gaan sluiten.

Ben benieuwd, zit ook met het I/O probleem, hoewel de Arduino Mega er veel meer heeft merk ik toch dat het bij elkaar niet zo lekker werkt dan "losse" modules zoals ik nu heb.
Kan ook aan de code liggen, non blocking programmeren is soms lastig .

Heb ook 2 flow meters, eentje voor de wp en eentje dus op de bypass waar de ph/redox senosren zitten, zodat ik precies weet hoeveel Liter langs de sensoren gaan .

[xces]

Jazsie schreef op maandag 13 juni 2022 @ 14:24:

Ben benieuwd, zit ook met het I/O probleem, hoewel de Arduino Mega er veel meer heeft merk ik toch dat het bij elkaar niet zo lekker werkt dan "losse" modules zoals ik nu heb.
Kan ook aan de code liggen, non blocking programmeren is soms lastig .

Ik heb deze voor ogen; de S2 Mini met genoeg IO voor mijn doeleindes.

[Plenkske]

Jazsie schreef op maandag 13 juni 2022 @ 14:24:
[...]


Huh, weet niet hoor maar die van mij mag maar 3.3V hebben..


[...]


Ga ik dus niet proberen met 5V .


[...]


Zie reactie hier boven... ik zie inderdaad dat je 5V sensoren met "level shifters" kan aansluiten...

Zal wellicht liggen aan welke ESP je hebt inderdaad.
Ik heb een aantal Wemos lolin ESP32, waarmee het prima kan:
https://techexplorations.com/guides/esp32/begin/power/

Ik heb ook een aantal NodeMCU v3 ESP8266

De VU geeft 5V als output.
De VIN kan je gebruken als 5V input, om het dus op te starten.

En volgens mij heb ik nog een Wemos D1 Mini - ESP8266 liggen waarbij het ook kan.

[ocmer]

Ik gebruik geen level-shifter, maar puur een power converter als nodig
Meeste sensors hebben een + (van 5V of 3.3V), een GND en een signaal. Signaal sluit ik rechtstreeks op de ESP aan, soms met pullup weerstand. Gaat prima

Mocht je nog meer GPIO's nodig hebben dan kan je naar een MCP23017 kijken; daarmee heb je er max 8x16 stuks extra. Werkt perfect; ik weet niet of je daarmee ook interrupts (van bijv. de flow-meter) kunt verwerken.

[Jazsie]

xces schreef op maandag 13 juni 2022 @ 15:42:
[...]


Ik heb deze voor ogen; de S2 Mini met genoeg IO voor mijn doeleindes.

[Afbeelding]

Leuk klein ding !

Plenkske schreef op maandag 13 juni 2022 @ 15:55:
[...]


Zal wellicht liggen aan welke ESP je hebt inderdaad.
Ik heb een aantal Wemos lolin ESP32, waarmee het prima kan:
https://techexplorations.com/guides/esp32/begin/power/

Ik heb ook een aantal NodeMCU v3 ESP8266
[Afbeelding]
De VU geeft 5V als output.
De VIN kan je gebruken als 5V input, om het dus op te starten.

En volgens mij heb ik nog een Wemos D1 Mini - ESP8266 liggen waarbij het ook kan.

Blijkbaar zijn er dus ook 5V ESP's, dat wist ik niet aangezien die van mij 3.3V zijn.

ocmer schreef op maandag 13 juni 2022 @ 18:16:
Ik gebruik geen level-shifter, maar puur een power converter als nodig
Meeste sensors hebben een + (van 5V of 3.3V), een GND en een signaal. Signaal sluit ik rechtstreeks op de ESP aan, soms met pullup weerstand. Gaat prima

Mocht je nog meer GPIO's nodig hebben dan kan je naar een MCP23017 kijken; daarmee heb je er max 8x16 stuks extra. Werkt perfect; ik weet niet of je daarmee ook interrupts (van bijv. de flow-meter) kunt verwerken.

Als je sensor minimaal 5V nodig heeft dan gaat dit niet werken bij een 3.3V ESP, niet zonder opgeblazen I/O .

Been there done that hehe...

[medu80]

Misschien heb ik er overheen gelezen. Maar hoe koppel je een Flow Meter van AliExpress in een 50mm PVC. Welk koppelstuk is hier voor nodig. Het is volgens de specs een G2.

Deze gaat het om https://nl.aliexpress.com/item/32844361367.html

[ocmer]

medu80 schreef op vrijdag 17 juni 2022 @ 21:06:
Misschien heb ik er overheen gelezen. Maar hoe koppel je een Flow Meter van AliExpress in een 50mm PVC. Welk koppelstuk is hier voor nodig. Het is volgens de specs een G2.

Deze gaat het om https://nl.aliexpress.com/item/32844361367.html

Makkelijkste is om met de flow meter naar een lokale pvc handel te gaan en even te passen. Ik heb de flow meter na een jaar al moeten vervangen omdat hij veel herrie ging maken, dus belangrijk om het dusdanig te maken dat je hem eenvoudig kunt vervangen. Ik heb deze toen meegekregen

[ Voor 8% gewijzigd door ocmer op 17-06-2022 22:19 ]

[Jazsie]

medu80 schreef op vrijdag 17 juni 2022 @ 21:06:
Misschien heb ik er overheen gelezen. Maar hoe koppel je een Flow Meter van AliExpress in een 50mm PVC. Welk koppelstuk is hier voor nodig. Het is volgens de specs een G2.

Deze gaat het om https://nl.aliexpress.com/item/32844361367.html

2" binnendraad moet je hebben.

Zoals @ocmer heb ik het ook zo gemaakt dat je het makkelijk los kan halen, hetzij op een ander manier.

Edit:
Hier zie je het zitten, leiding onder de injectors na de UV-C lamp.

[ Voor 30% gewijzigd door Jazsie op 18-06-2022 00:03 ]

[kevinvl123]

Dag allen,

Eerst en vooral wil ik zeggen dat het cool is dat ik nog gelijkgestemde zielen vind i.v.m. zwembadautomatisering :-) Voor mij is dit namelijk de laatste jaren ook een hobby geworden. Ik heb hier nu zo'n intex metal frame zwembad opgezet en er een houten omkadering rond gebouwd en zowel de grond als de wanden geïsoleerd. Nu ben ik aan het kijken naar automatisering van het pomp en filter systeem.

Het idee erachter is eigenlijk dubbel. Langs de ene kant vind ik het gewoon leuk om er mee bezig te zijn, maar langs de andere kant wil ik het ook doorkoppelen op mijn werk. Ik werk namelijk als automation engineer in de industrie (vooral rond datacaptatie en PLC sturingen) en wanneer we op het werk ideeën of trainingen willen uitwisselen, stoten we altijd op het probleem dat we geen sandbox omgeving hebben om wat mee te spelen en dingen uit te proberen. Hiervoor wilde ik dan ook mijn eigen zwembad inschakelen.

De dingen die ik er mee wil doen, gaan dan ook onder het mom vallen van "Let's engineer the f*** out of this". Ik ben dus van plan om uiteindelijk een industriële PLC in mijn filterhok te zetten, die te connecteren aan een OPC server om de data beschikbaar te stellen in de cloud, waar we dan een hele hoop tools op kunnen uittesten.

Waar ik nu echter moeite mee heb om te vinden, zijn sensoren en fittings die ik kan gebruiken voor het meten van Ph, chloor, flow, druk en temperatuur. Ik denk dat ik gewoon niet weet hoe ik deze moet Googlen, want ik vind wel overal sensors en dergelijk, maar niet direct een manier en de nodige componenten om deze aan te sluiten op mijn filterbuizen. Iemand enige tips of ideetjes?
