Itho Daalderop - open source wifi control add-on module

[Ierlandfan]

Als het goed is heeft de sensor ook 9 pinnen

[arjenhiemstra]

trippelb schreef op zondag 16 mei 2021 @ 12:54:
[...]


Een aantal weken geleden heel snel na bestelling het bordje ontvangen Super! Echter dit weekend pas aan toe gekomen om te gaan installeren. MQTT draaiend op de home assistant dus dat gaat lekker. Ik had echter de luchtvochtigheidssensor mee besteld, en kom er nu achter dat de in mijn ITHO aanwezige sensor een 9 pins sensor is Het gaat hier om een CVE ECO-S HP iemand die eerder met dit bijltje gehakt heeft?

Dit zijn de originele en vervangende sensor naast elkaar. Tenzij ik vergeten ben een pootje af te knippen zou het een drop-in replacement moeten zijn

[trippelb]

Dan is het “lek” denk ik boven

Ik kan dus probleemloos het extra pootje afknippen? Dank voor de snelle reactie 👍

[arjenhiemstra]

trippelb schreef op zondag 16 mei 2021 @ 15:15:
Dan is het “lek” denk ik boven [Afbeelding]

Ik kan dus probleemloos het extra pootje afknippen? Dank voor de snelle reactie 👍

Doh! Wat dom
Zou je even kunnen kijken of het pootje wel gesoldeerd is? Zo niet dan trek je het pootje er zo uit (dan ben ik alleen dat vergeten), anders even afknippen inderdaad.

[badkuip]

Ik heb eerder ook een vochtsensor ontvangen met 10 pinnetjes. Ik had de sensor niet vergeleken met de oude dus toen is het mij niet opgevallen. Heb hem er zo ingedrukt. Werkt zonder problemen.

Misschien is het wel handig om het te vermelden in de handleiding, dat deze zo geleverd kan worden en dat je zelf het 10e pinnetje eraf moet knippen.
Overigens vermeld dat de handleiding dat je de sensor maar op 1 manier kan installeren. Dat is niet waar: mijn Itho main print heeft ook 10 gaatjes dus dat past gewoon, op beide manieren.

[trippelb]

O bijzonder bij mij had de mainprint 9 gaatjes, gaatje 10 was dicht gelijmd daardoor viel het me op.

Zojuist even met een griptangetje het 10e contact verwijderd, het was inderdaad niet gesoldeerd dus dat ging gemakkelijk.

In de 3 uurtjes dat het de standaard sensor er nog in zat is hij al 2x vastgelopen. Als het goed is is dat nu natuurlijk verleden tijd 👍

Nu nog de ventilatie in wat geavanceerdere automations schrijven met de temperatuursensoren en de aanwezigheid. Voorlopig veer een mooi projectje om te optimaliseren! Hartelijk dank ☺️

[arjenhiemstra]

badkuip schreef op zondag 16 mei 2021 @ 17:22:
Ik heb eerder ook een vochtsensor ontvangen met 10 pinnetjes. Ik had de sensor niet vergeleken met de oude dus toen is het mij niet opgevallen. Heb hem er zo ingedrukt. Werkt zonder problemen.

Misschien is het wel handig om het te vermelden in de handleiding, dat deze zo geleverd kan worden en dat je zelf het 10e pinnetje eraf moet knippen.
Overigens vermeld dat de handleiding dat je de sensor maar op 1 manier kan installeren. Dat is niet waar: mijn Itho main print heeft ook 10 gaatjes dus dat past gewoon, op beide manieren.

Hmm, net ff hier in mijn bakje met gesoldeerde sensoren gekeken en allemaal nog met 10 pootjes....
Ik denk dat de morfine cocktail na mijn ongeluk nog niet helemaal uitgewerkt was ofzo...

Thanks voor het laten weten van die 10 gaatjes, blijkbaar toch weer net een andere hardware revisie van itho!

[peterpaulk]

Kan ik bevestigen.. ik heb recent ook versie van jou...werkt in domoticz prima...moest inderdaad pootje afknippen...nu in proces van migratie naar homeassistant

[kvandt]

trippelb schreef op zondag 16 mei 2021 @ 17:56:

In de 3 uurtjes dat het de standaard sensor er nog in zat is hij al 2x vastgelopen.

Dat herken ik ook. Heeft geen zin om de i2c mee te lezen met de originele sensor op het board (helaas). Ik hoop nog steeds dat het sniffen van i2c gefixed kan worden (ik wil voorlopig eigenlijk alleen de waarden monitoren en de ventilatie nog automatisch laten werken op de sensor). En natuurlijk het uitlezen van de snelheid....

[arjenhiemstra]

kvandt schreef op zondag 16 mei 2021 @ 20:53:
[...]

Ik hoop nog steeds dat het sniffen van i2c gefixed kan worden

Ik kom steeds verder hiermee. Ik heb in de laatste alpha firmware al de i2c code zitten om de status van de itho box op te vragen (op dit moment alleen met de ESP32 versie, nog niet met de ESP8266 versie, help wanted!).
Daar zitten als het goed is ook de temp / hum waarden tussen. Ik moet alleen nog het juiste mechanisme vinden om de data betrouwbaar te decoden. Er lijken een aantal verschillende structuren te zijn afhankelijk van de itho firmware versie.

edit:
Om een beeld te krijgen, dit lijkt eruit te halen zijn (iig met de laatste generatie itho units, met dank aan @Ierlandfan!)

39 (57) Snelheid in %
04 E4 (1252) Setpoint rpm
04 E9 (1257) Gemeten rpm
0010 (16) Foutcode
07 (7) Selectie (remote knop)
0201 (513) Aantal keer opstarten
00002831 (10289) Urenteller
0000 Afwezig
8200 C02 hoogst gemeten ppm
EF RV hoogst gemeten in %
8200 RV % (2 decimalen achter de komma)
8200 Temp (2 decimalen achter de komma)

[ Voor 27% gewijzigd door arjenhiemstra op 16-05-2021 21:19 ]

[kvandt]

arjenhiemstra schreef op zondag 16 mei 2021 @ 21:16:
[...]


Ik kom steeds verder hiermee. Ik heb in de laatste alpha firmware al de i2c code zitten om de status van de itho box op te vragen (op dit moment alleen met de ESP32 versie, nog niet met de ESP8266 versie, help wanted!).
Daar zitten als het goed is ook de temp / hum waarden tussen. Ik moet alleen nog het juiste mechanisme vinden om de data betrouwbaar te decoden. Er lijken een aantal verschillende structuren te zijn afhankelijk van de itho firmware versie.

edit:
Om een beeld te krijgen, dit lijkt eruit te halen zijn (iig met de laatste generatie itho units, met dank aan @Ierlandfan!)

39 (57) Snelheid in %
04 E4 (1252) Setpoint rpm
04 E9 (1257) Gemeten rpm
0010 (16) Foutcode
07 (7) Selectie (remote knop)
0201 (513) Aantal keer opstarten
00002831 (10289) Urenteller
0000 Afwezig
8200 C02 hoogst gemeten ppm
EF RV hoogst gemeten in %
8200 RV % (2 decimalen achter de komma)
8200 Temp (2 decimalen achter de komma)

Nice! Ik ga deze eens flashen om te zien of deze ook met mijn versie Itho werkt. (CVE-S grijze voorkant)

Update: even de resultaten van de debug pagina. Misschien kun je er iets mee?

code:

Query device type
Result: 80 82 90 E0 01 25 00 01 00 1B 2E 19 01 FE FF FF FF FF FF 1D 0B 07 E1 43 56 45 2D 52 46 00 00 00 00 00 00 00 00 00 00 00 00 00 00 58

Query Status Format
Result: 80 82 A4 00 01 0C 80 10 10 10 00 10 20 10 10 00 92 92 29

Query Status
Result: 80 82 A4 01 01 17 1E 03 57 03 5B 00 00 07 01 0C 00 00 55 FA 00 00 82 00 2F 12 A0 09 7B 21

[ Voor 16% gewijzigd door kvandt op 16-05-2021 23:43 ]

[arjenhiemstra]

kvandt schreef op zondag 16 mei 2021 @ 23:38:
[...]


Nice! Ik ga deze eens flashen om te zien of deze ook met mijn versie Itho werkt. (CVE-S grijze voorkant)

Update: even de resultaten van de debug pagina. Misschien kun je er iets mee?

code:

Query device type
Result: 80 82 90 E0 01 25 00 01 00 1B 2E 19 01 FE FF FF FF FF FF 1D 0B 07 E1 43 56 45 2D 52 46 00 00 00 00 00 00 00 00 00 00 00 00 00 00 58

Query Status Format
Result: 80 82 A4 00 01 0C 80 10 10 10 00 10 20 10 10 00 92 92 29

Query Status
Result: 80 82 A4 01 01 17 1E 03 57 03 5B 00 00 07 01 0C 00 00 55 FA 00 00 82 00 2F 12 A0 09 7B 21

Thanks!
SW Versie bepaald wat de data velden uit het status bericht betekenen, het status format bericht bepaald de datalabels van het status bericht.
Meer info hier: https://github.com/rustyx/itho-esp/blob/main/Specs.md
Dit moet dus in code omgezet worden om

als ik em even handmatig vertaal kom ik op het volgende:

code:

                    HEX                                 Waarde
Message type        80 82 90 E0 01
lengte              25                                  37
?                   00 01 00
device              1B                                  CVESilent
HW versie           2E                                  46
SW Versie           19                                  25
?                   01 FE FF FF FF FF FF 1D 0B 07 E1
device tekst ASCII  43 56 45 2D 52 46                   CVE-RF

Message type        80 82 A4 00 01
lengte              0C                                  12
datalabel           80                                  1 byte, signed
datalabel           10                                  2 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           00                                  1 byte, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           20                                  4 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           00                                  1 byte, unsigned
datalabel           92                                  2 bytes, signed, 2 decimalen
datalabel           92                                  2 bytes, signed, 2 decimalen

Message type        80 82 A4 01 01
lengte              17                                  23
setpoint %          1E                                  30
Gevraagde toerental 03 57                               855
Gemeten toerental   03 5B                               859
Fout :              00 00                               0
Selectie            07                                  7 -> Auto
Opstartteller       01 0C                               268
Urenteller          00 00 55 FA                         22010
Afwezigheid         00 00                               0
Hoogste CO2 meting  82 00                               33280
RV menglucht        12 A0                               47,68
Temp. menglucht     09 7B                               24,27

[sjigr]

Beste Arjen en anderen,
Sinds een maandje ook hier de WiFi add-on in gebruik. Wat een genot! Installatie was zo gebeurd en daarna nooit problemen gehad.

Tot ik vanmiddag de spanning even van de box haalde. Hij maakt nu geen verbinding meer met de WiFi. Inmiddels meermaals gereboot, maar zonder succes. Er komt ook geen acces point vanuit de add-on tot stand. Zelfs op de RF module (die met de add-on is gekoppeld) wordt niet meer gereageerd. De blauwe status led gaat bij het opstarten wel aan gedurende een seconde.

Enige optie die ik kan bedenken is de fail-safe boot, echter heb ik hier geen soldeerbout bij de hand en de box hangt wat onhandig om iets anders er mee te doen...
Iemand suggesties?

[arjenhiemstra]

sjigr schreef op zaterdag 22 mei 2021 @ 19:00:
Beste Arjen en anderen,
Sinds een maandje ook hier de WiFi add-on in gebruik. Wat een genot! Installatie was zo gebeurd en daarna nooit problemen gehad.

Tot ik vanmiddag de spanning even van de box haalde. Hij maakt nu geen verbinding meer met de WiFi. Inmiddels meermaals gereboot, maar zonder succes. Er komt ook geen acces point vanuit de add-on tot stand. Zelfs op de RF module (die met de add-on is gekoppeld) wordt niet meer gereageerd. De blauwe status led gaat bij het opstarten wel aan gedurende een seconde.

Enige optie die ik kan bedenken is de fail-safe boot, echter heb ik hier geen soldeerbout bij de hand en de box hangt wat onhandig om iets anders er mee te doen...
Iemand suggesties?

De fail save werkt ook prima met een schroevendraaier, solderen niet nodig

Dit klinkt echter als een issue wat ik de laatste maanden wat vaker heb gezien, brakke voeding van sommige itho units. Er zijn wat hardware revisies van de itho cve units die zo krap bemeten zijn qua voeding dat ik het idee heb dat over tijd de flash partitie van de add-on niet lekker wordt beschreven oid.
Ik hou nu veiligheidshalve grofweg aan dat alle itho's met een blauw kastje om de pcb (dus niet de deksel aan de buitenkant) mogelijk een zwakke voeding hebben en alle itho's met een grijze of zwarte pcb behuizing zijn ok. Ik heb recent een aangepaste hardware revisie hiervoor gemaakt.

Zou je willen checken welke itho je hebt?

[kvandt]

arjenhiemstra schreef op zaterdag 22 mei 2021 @ 21:17:
[...]

Ik hou nu veiligheidshalve grofweg aan dat alle itho's met een blauw kastje om de pcb (dus niet de deksel aan de buitenkant) mogelijk een zwakke voeding hebben en alle itho's met een grijze of zwarte pcb behuizing zijn ok. Ik heb recent een aangepaste hardware revisie hiervoor gemaakt.

Zou je willen checken welke itho je hebt?

Voor de statistiek: hier een Itho CVE-S met een grijze buitendeksel en zwarte deksel binnenin rondom de electronica. Geen problemen zoals @sjigr beschrijft.

[sjigr]

arjenhiemstra schreef op zaterdag 22 mei 2021 @ 21:17:
[...]


De fail save werkt ook prima met een schroevendraaier, solderen niet nodig

Dit klinkt echter als een issue wat ik de laatste maanden wat vaker heb gezien, brakke voeding van sommige itho units. Er zijn wat hardware revisies van de itho cve units die zo krap bemeten zijn qua voeding dat ik het idee heb dat over tijd de flash partitie van de add-on niet lekker wordt beschreven oid.
Ik hou nu veiligheidshalve grofweg aan dat alle itho's met een blauw kastje om de pcb (dus niet de deksel aan de buitenkant) mogelijk een zwakke voeding hebben en alle itho's met een grijze of zwarte pcb behuizing zijn ok. Ik heb recent een aangepaste hardware revisie hiervoor gemaakt.

Zou je willen checken welke itho je hebt?

Thanks voor je reactie!
Het gaat om een vrij recente Itho, van vorig jaar, met een zwarte pcb deksel.

[arjenhiemstra]

sjigr schreef op zondag 23 mei 2021 @ 12:24:
[...]


Thanks voor je reactie!
Het gaat om een vrij recente Itho, van vorig jaar, met een zwarte pcb deksel.

Weird! Dan kan ik zo geen verklaring vinden.
Stuur ff een PM, dan regel ik dat je een vervangende module krijgt

[badkuip]

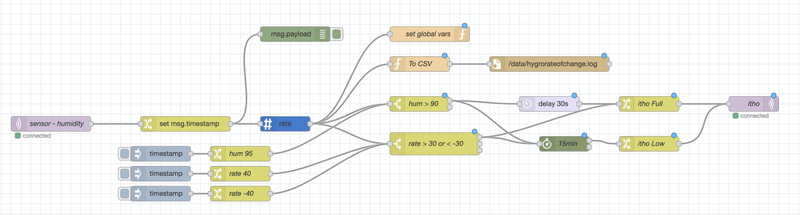

Ik ben nog wat verder gegaan met automatiseren in home assistant.
Heb nu een config waarbij bij <45% luchtvochtigheid de Itho box uit staat, tussen 45% en 50% op halve kracht en >50% op volle kracht.
Heb de percentages gemeten wanneer we de douche aanzetten.
Om te voorkomen dat ie aangaat bij een kleine piek bij wat de sensor meet, zit er eerst een time out in van 30 seconden.

Nu valt mij op dat dit normaalgesproken goed gaat maar soms, na uren niet gedoucht te hebben, gaat ie opeens voor een paar minuten aan. Het enige verband wat ik zie is dat het buiten dan regent. Zou het kunnen dat mijn afvoer bij nat weer vochtiger wordt?

Hoe werkt dit bij de door Itho meegeleverde sensor? Bij welke luchtvochtigheid slaat die eigenlijk aan? En werkt de sensor van Arjan hetzelfde als de Itho-sensor voor wat betreft de luchtvochtigheid? Meten ze dezelfde waarde of wijken ze van elkaar af?

[trippelb]

Heb dit zelf ook dit weekend zitten stoeien, maar de luchtvochtigheid buiten is nu zo hoog dat dat behoorlijk roet in het eten kan gooien, ik test nu ook tegen de luchtvochtigheid buiten via de buienradar integratie (en ik test elke 2 minuten om vervolgens met een kleine stap de ventilatiesnelheid aan te passen)

Lang verhaal kort, ja de luchtvochtigheid buiten kan best roet in het eten gooien

[dressie]

plaspvd schreef op vrijdag 23 april 2021 @ 19:44:
Helaas blijf ik toch problemen houden met de add-on. Eerst was het probleem het na een aantal uur onbereikbaar zijn van de module via de wifi. Dit probleem heb ik na de 2.2 update niet meer en is altijd bereikbaar.
In de medium/stand 2 reageert de box niet op de module, alleen op de automatische stand wil deze luisteren. Echter na een uur of 12, niet getimed en meerdere dagen na elkaar, reageerde de module helemaal op geen enkele input, niet via de input die in geef via ip adres en niet via Mqtt. Na een power cyclus wel, maar dat houd na 12 uur weer op. In debug is niks te vinden. De box blijft dan op aller laagste stand draaien. Heb de print nu verwijderd en doet op auto stand zijn ding.

Welke stappen zou ik kunnen nemen om het probleem te vinden?

Exact het zelfde hier. Contact gehad met Arjen, nieuwe module gehad. Werkte +/- 14u voordat ik dezelfde issues kreeg. Heb eigenlijk hiervoor 3 maanden probleemloos plezier gehad en ging de aansturing via Homey/MQTT perfect!. Nu vermoed ik een slechte ITHO regelprint, aangezien deze nog onder garantie valt krijg ik binnenkort een nieuwe unit. Eens kijken of het daar aan ligt. Merkte ook dat de ingebouwde vochtsensor ook niet meer werkte tijdens het vastlopen, en na een reset ook niet (spanningsloos maken van de complete unit).
Ben jij nog verder gekomen?

[plaspvd]

@dressie ben er eerlijk gezegd nog niet aan toe gekomen. Onze kleine is geboren. Zal hem er hopelijk vanavond even in prikken.

[Jan Smit]

plaspvd schreef op donderdag 27 mei 2021 @ 15:09:
@dressie ben er eerlijk gezegd nog niet aan toe gekomen. Onze kleine is geboren.

Gefeliciteerd !

Zal hem er hopelijk vanavond even in prikken.

Doe je voorzichtig, zo'n bevalling hakt er wel in.

[kvandt]

arjenhiemstra schreef op maandag 17 mei 2021 @ 10:23:
als ik em even handmatig vertaal kom ik op het volgende:

code:

                    HEX                                 Waarde
Message type        80 82 90 E0 01
lengte              25                                  37
?                   00 01 00
device              1B                                  CVESilent
HW versie           2E                                  46
SW Versie           19                                  25
?                   01 FE FF FF FF FF FF 1D 0B 07 E1
device tekst ASCII  43 56 45 2D 52 46                   CVE-RF

Message type        80 82 A4 00 01
lengte              0C                                  12
datalabel           80                                  1 byte, signed
datalabel           10                                  2 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           00                                  1 byte, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           20                                  4 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           10                                  2 bytes, unsigned
datalabel           00                                  1 byte, unsigned
datalabel           92                                  2 bytes, signed, 2 decimalen
datalabel           92                                  2 bytes, signed, 2 decimalen

Message type        80 82 A4 01 01
lengte              17                                  23
setpoint %          1E                                  30
Gevraagde toerental 03 57                               855
Gemeten toerental   03 5B                               859
Fout :              00 00                               0
Selectie            07                                  7 -> Auto
Opstartteller       01 0C                               268
Urenteller          00 00 55 FA                         22010
Afwezigheid         00 00                               0
Hoogste CO2 meting  82 00                               33280
RV menglucht        12 A0                               47,68
Temp. menglucht     09 7B                               24,27

Ik heb nu (volop douchen) de volgende waarden:

code:

80 82 A4 01 01
17
64
07 08
07 0F
00 00
07
01 0C
00 00 57 61
00 00
82 00
40 19
13 0A
7E 76

De RV menglucht is als ik goed geteld heb "40 19", maar dat geeft een wel heel hoge RV. (164,09%????)
Temperatuur menglucht "13 0A" = 48,74°C

[JeroenE]

@kvandt Ik denk dat je het zo moet lezen:

code:

80 82 A4 01 01
17
64
07 08
07 0F
00 00
07
01 0C
00 00 57 61
00 00
82 00
40
19 13
0A 7E
76

De 76 op het eind is de checksum, die is niet nodig. In het overzichtje van Arjen is de ene byte na "hoogste co2 meting" weggevallen. In het bericht wat hij quote is dat de waarde 2F, bij jou de waarde 40. Ik heb verder geen idee wat dat voor soort waarde zou moeten zijn.

Met deze bytes kom je op 64,19% en 26,86 graden. Past dat meer bij wat je verwacht?

[kvandt]

JeroenE schreef op dinsdag 1 juni 2021 @ 11:50:
@kvandt

De 76 op het eind is de checksum, die is niet nodig. In het overzichtje van Arjen is de ene byte na "hoogste co2 meting" weggevallen. In het bericht wat hij quote is dat de waarde 2F, bij jou de waarde 40. Ik heb verder geen idee wat dat voor soort waarde zou moeten zijn.

Met deze bytes kom je op 64,19% en 26,86 graden. Past dat meer bij wat je verwacht?

verkeerd opgeknipt. Dat lijkt er meer op. Dank!

[plaspvd]

dressie schreef op donderdag 27 mei 2021 @ 14:52:
[...]

Exact het zelfde hier. Contact gehad met Arjen, nieuwe module gehad. Werkte +/- 14u voordat ik dezelfde issues kreeg. Heb eigenlijk hiervoor 3 maanden probleemloos plezier gehad en ging de aansturing via Homey/MQTT perfect!. Nu vermoed ik een slechte ITHO regelprint, aangezien deze nog onder garantie valt krijg ik binnenkort een nieuwe unit. Eens kijken of het daar aan ligt. Merkte ook dat de ingebouwde vochtsensor ook niet meer werkte tijdens het vastlopen, en na een reset ook niet (spanningsloos maken van de complete unit).
Ben jij nog verder gekomen?

Print zit er nu een week helemaal gereset en zo kaal mogelijk ingesteld ingeprikt, helaas reageerd hij nergens op. Hij is wel te benaderen op het op adres. Geen idee wat ik nu ga doen....

[arjenhiemstra]

plaspvd schreef op woensdag 2 juni 2021 @ 23:14:
[...]


Print zit er nu een week helemaal gereset en zo kaal mogelijk ingesteld ingeprikt, helaas reageerd hij nergens op. Hij is wel te benaderen op het op adres. Geen idee wat ik nu ga doen....

Wellicht een brakke soldeerverbinding op de itho print of op de add-on? Ik kan voor het gedrag dat je beschrijft niet echt een logische verklaring bedenken.
Ik wil je ook wel even een vervangende module sturen? Als die goed werkt stuur je de oude terug.

[sharkzor]

badkuip schreef op maandag 24 mei 2021 @ 16:23:
Ik ben nog wat verder gegaan met automatiseren in home assistant.
Heb nu een config waarbij bij <45% luchtvochtigheid de Itho box uit staat, tussen 45% en 50% op halve kracht en >50% op volle kracht.
Heb de percentages gemeten wanneer we de douche aanzetten.
Om te voorkomen dat ie aangaat bij een kleine piek bij wat de sensor meet, zit er eerst een time out in van 30 seconden.

Nu valt mij op dat dit normaalgesproken goed gaat maar soms, na uren niet gedoucht te hebben, gaat ie opeens voor een paar minuten aan. Het enige verband wat ik zie is dat het buiten dan regent. Zou het kunnen dat mijn afvoer bij nat weer vochtiger wordt?

Hoe werkt dit bij de door Itho meegeleverde sensor? Bij welke luchtvochtigheid slaat die eigenlijk aan? En werkt de sensor van Arjan hetzelfde als de Itho-sensor voor wat betreft de luchtvochtigheid? Meten ze dezelfde waarde of wijken ze van elkaar af?

zou je nog eens je config kunnen posten? Automation heb ik nog niet aangeraakt in hass evenals mqtt, dus dit is even een leercurve voor mij


Ik krijg nu:

2021-06-06 15:24:04 ERROR (MainThread) [homeassistant.config] Invalid config for [automation]: [action] is an invalid option for [automation]. Check: automation->condition->0->action. (See /config/configuration.yaml, line 28).

wellicht mis ik wat

ik heb geen vochtsensor e.d., dus houd het bij een simpele slider of wat knoppen

[badkuip]

sharkzor schreef op zondag 6 juni 2021 @ 17:27:
[...]


zou je nog eens je config kunnen posten? Automation heb ik nog niet aangeraakt in hass evenals mqtt, dus dit is even een leercurve voor mij


Ik krijg nu:

2021-06-06 15:24:04 ERROR (MainThread) [homeassistant.config] Invalid config for [automation]: [action] is an invalid option for [automation]. Check: automation->condition->0->action. (See /config/configuration.yaml, line 28).

wellicht mis ik wat

ik heb geen vochtsensor e.d., dus houd het bij een simpele slider of wat knoppen

Natuurlijk
Configuration.yaml

code:

input_boolean:
  mv_vergrendeld:
    name: Mechanische ventilator vergrendeld
    initial: "false"

sensor:
  - platform: mqtt
    name: "Badkamer MV status"
    state_topic: "itho/state"
    icon: "mdi:fan"
    unit_of_measurement: "rpm"

  - platform: mqtt
    name: "Badkamer MV luchtvochtigheid"
    state_topic: "itho/sensor"
    value_template: '{{ value_json.hum }}'
    unit_of_measurement: "%"


binary_sensor:
  - platform: threshold
    name: badkamer_luchtvochtigheid_laag
    entity_id: sensor.badkamer_mv_luchtvochtigheid
    lower: 45

  - platform: threshold
    name: badkamer_luchtvochtigheid_midden
    entity_id: sensor.badkamer_mv_luchtvochtigheid
    lower: 45
    upper: 50

  - platform: threshold
    name: badkamer_luchtvochtigheid_hoog
    entity_id: sensor.badkamer_mv_luchtvochtigheid
    upper: 50

Automations:

code:

- alias: Badkamer MV - instellen slider
  trigger:
  - platform: homeassistant
    event: start
  - platform: mqtt
    topic: itho/state
  action:
    service: input_number.set_value
    data:
      entity_id: input_number.badkamer_mv_snelheid
      value: '{{ trigger.payload }}'
  id: b40222b1-f196-4cac-939a-2c7536f5604a

- alias: Badkamer MV - snelheid aanpassen obv slider
  trigger:
    platform: state
    entity_id: input_number.badkamer_mv_snelheid
  condition:
    condition: template
    value_template: '{{ states(''sensor.badkamer_mv_status'') | int != states(''input_number.badkamer_mv_snelheid'')
      | int }}'
  action:
    service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '{{ states(''input_number.badkamer_mv_snelheid'') | int }}'
  id: 9bc715c7-127c-4bcd-a153-19d994e71e17

- id: 8feb7141-a0c2-4671-9551-25155cdf9424
  alias: Badkamer MV - snelheid laag
  initial_state: 'on'
  trigger:
  - platform: homeassistant
    event: start
  - platform: state
    entity_id: input_boolean.mv_vergrendeld
    from: 'on'
    to: 'off'
  - platform: state
    entity_id: binary_sensor.badkamer_luchtvochtigheid_laag
    from: 'off'
    to: 'on'
    for:
      seconds: 10
  action:
  - condition: and
    conditions:
    - condition: state
      entity_id: input_boolean.mv_vergrendeld
      state: 'off'
    - condition: state
      entity_id: binary_sensor.badkamer_luchtvochtigheid_laag
      state: 'on'
  - service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '20'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid laag!
      title: badkamer

- id: ab502be1-9555-4701-9b84-79f4296d9c7b
  alias: Badkamer MV - snelheid midden
  trigger:
  - platform: state
    entity_id: binary_sensor.badkamer_luchtvochtigheid_midden
    from: 'off'
    to: 'on'
    for: 0:00:30
  - platform: state
    entity_id: input_boolean.mv_vergrendeld
    from: 'on'
    to: 'off'
  action:
  - condition: and
    conditions:
    - condition: state
      entity_id: input_boolean.mv_vergrendeld
      state: 'off'
    - condition: state
      entity_id: binary_sensor.badkamer_luchtvochtigheid_midden
      state: 'on'
  - service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '120'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid midden!
      title: badkamer
  initial_state: 'on'
  mode: single


- id: 6580743f-0f0d-4ea1-8718-1ab0f56416b7
  alias: Badkamer MV - snelheid hoog
  trigger:
  - platform: state
    entity_id: binary_sensor.badkamer_luchtvochtigheid_hoog
    from: 'off'
    to: 'on'
    for: 0:00:30
  action:
  - condition: and
    conditions:
    - condition: state
      entity_id: input_boolean.mv_vergrendeld
      state: 'off'
    - condition: state
      entity_id: binary_sensor.badkamer_luchtvochtigheid_hoog
      state: 'on'
  - service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '220'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid hoog!
      title: badkamer
  initial_state: 'on'
  mode: single

[dressie]

Mijn ervaring tot nu toe is dat het uitlezen van de temp en luchtvochtigheid leid tot het vastlopen van de print en de ITHO CVE. Dat wil zeggen dat de unit ook niet meer reageert op zijn eigen sensor mbt vocht. Een completer reset geeft de unit weer even een paar uur adem, maar daarna loopt de boel weer vast. Het uitzetten van het uitlezen van de temp en luchtvochtigheid was voor mij de oplossing. Ik heb wel een nieuwe CVE gekregen van ITHO omdat het een voedingsprobleem zou kunnen zijn op de besturingsprint. Aangezien ik nog garantie heb ben ik voor een nieuwe gegaan.
Gisteren heb ik deze geïnstalleerd, heb verders nog niets aangepast aan de add-on module. Ben wel nieuwsgierig of hij nu blijft draaien als ik de temp en luchtvochtigheid ga uitlezen.

[arjenhiemstra]

dressie schreef op donderdag 10 juni 2021 @ 10:08:
Mijn ervaring tot nu toe is dat het uitlezen van de temp en luchtvochtigheid leid tot het vastlopen van de print en de ITHO CVE. Dat wil zeggen dat de unit ook niet meer reageert op zijn eigen sensor mbt vocht. Een completer reset geeft de unit weer even een paar uur adem, maar daarna loopt de boel weer vast. Het uitzetten van het uitlezen van de temp en luchtvochtigheid was voor mij de oplossing. Ik heb wel een nieuwe CVE gekregen van ITHO omdat het een voedingsprobleem zou kunnen zijn op de besturingsprint. Aangezien ik nog garantie heb ben ik voor een nieuwe gegaan.
Gisteren heb ik deze geïnstalleerd, heb verders nog niets aangepast aan de add-on module. Ben wel nieuwsgierig of hij nu blijft draaien als ik de temp en luchtvochtigheid ga uitlezen.

Dat klopt, de itho firmware loopt vast. Ik ben bezig om via een andere methode de vochtsensor uit te lezen (zie paar posts terug). Dan loopt de firmware niet meer vast.

Verder is het mogelijk om een alternatieve sensor in te bouwen die de itho firmware niet uit kan lezen. Dan kun je zelf besluiten wat je met de waarden doet. Sommige itho's doen dan een beetje vreemd (draaien de knoppen high/low om) maar dat hoop ik in de toekomst op te kunnen lossen door de add-on zich te laten presenteren aan de itho firmware als fake vochtsensor met een vaste waarde.

[Ierlandfan]

ommige itho's doen dan een beetje vreemd (draaien de knoppen high/low om)

Ik denk dat ik dat ook ervaar ja, als ik op High druk op de AB gaat ie naar laag en andersom. Ook als ik in de webinterface debug pagina op High of Low druk doet de Itho het precies andersom. Is dat wat je bedoelt?

[arjenhiemstra]

Ierlandfan schreef op donderdag 10 juni 2021 @ 14:14:
[...]


Ik denk dat ik dat ook ervaar ja, als ik op High druk op de AB gaat ie naar laag en andersom. Ook als ik in de webinterface debug pagina op High of Low druk doet de Itho het precies andersom. Is dat wat je bedoelt?

Precies dat inderdaad, je hebt er geen last van als je je remote via de cc1101 module laat lopen maar wel als je remote rechtstreeks met de itho gekoppeld is. Ik denk dat het een bug in de itho firmware is.

De add-on antwoord laten geven als hum sensor was mijn idee om de itho firmware te laten denken dat er wel een sensor aanwezig is waarna hopelijk de bug niet op zal treden.

[dressie]

arjenhiemstra schreef op donderdag 10 juni 2021 @ 11:19:
[...]


Dat klopt, de itho firmware loopt vast. Ik ben bezig om via een andere methode de vochtsensor uit te lezen (zie paar posts terug). Dan loopt de firmware niet meer vast.

Verder is het mogelijk om een alternatieve sensor in te bouwen die de itho firmware niet uit kan lezen. Dan kun je zelf besluiten wat je met de waarden doet. Sommige itho's doen dan een beetje vreemd (draaien de knoppen high/low om) maar dat hoop ik in de toekomst op te kunnen lossen door de add-on zich te laten presenteren aan de itho firmware als fake vochtsensor met een vaste waarde.

Fijn om dat te horen, ben anders zeer tevreden met de add-on! We horen wel wanneer de nieuwe versie komt, wil hem graag testen en gelijk kijken of ik die waardes in Homey kan laten uitlezen.

[Woodski]

Leuk dit topic
Ik heb een CVE ECO RFT SP met een domme perilex stekker en een domme draaiknop in de keuken.
Die ventilatie zet ik met extreem warm weer uit. Gewoon de stekker er uit of met plugwise stealth

Nu ga ik beginnen met Domoticz or Home assistant, de eerste onderdelen zijn onderweg uit China.
Ik had bedacht een buiten thermometer te koppelen die hem uitzet als het buiten 25+ is
Alleen gaat deze altijd aan op stand 2 dus zoekende naar een oplossing kwam ik hier

Even los van de vraag of de PCB geschikt is voor deze schakeling
Kan ik hiermee de ventilatie uit zetten, dus naar 0 ?
En dan aanzetten en terugzetten van 2 naar 1 ?

[arjenhiemstra]

Woodski schreef op woensdag 16 juni 2021 @ 10:37:
Leuk dit topic

Thanks

Ik heb een CVE ECO RFT SP met een domme perilex stekker en een domme draaiknop in de keuken.
Die ventilatie zet ik met extreem warm weer uit. Gewoon de stekker er uit of met plugwise stealth

Nu ga ik beginnen met Domoticz or Home assistant, de eerste onderdelen zijn onderweg uit China.
Ik had bedacht een buiten thermometer te koppelen die hem uitzet als het buiten 25+ is
Alleen gaat deze altijd aan op stand 2 dus zoekende naar een oplossing kwam ik hier

Even los van de vraag of de PCB geschikt is voor deze schakeling
Kan ik hiermee de ventilatie uit zetten, dus naar 0 ?
En dan aanzetten en terugzetten van 2 naar 1 ?

Als je de domme draaiknop in stand 2 zet kun je via de I2C bus de itho besturen, dat doet deze PCB.
Hierna kun je de itho traploos regelen. Hoe ouder de itho hoe groter het bereik. Zet je de domme draaiknop naar 1 of 3 dan neemt die het over geloof ik.

De itho units met blauwe of grijze behuizing om de pcb kunnen sowieso van 0 naar 100% geregeld worden. Die met zwarte behuizing om de pcb standaard van 20 - tot 100% of die met de laatste firmware van 30 - 100%.
Deze instelling lijkt te veranderen ik moet alleen nog uitvinden hoe

[sildehoop]

Voor de geïnteresseerde mijn Home Assistant MQTT config met volledig werkende on off switch, slider en attributes.
Send en receive dus word ook ge-update als je via de web ui de ventilator harder en zachter zet.

code:

platform: mqtt
name: "Bathroom Ceiling Fan"
unique_id: a6300647-3d5d-43a6-9f6e-380c7756655d

command_topic: "itho/cmd"
payload_off: "0"
payload_on: "254"

state_topic: "itho/state"
state_value_template: >
  {% if value_json == 0 %}
     0
  {% else %}
     254
  {% endif %}

percentage_state_topic: "itho/state"
percentage_value_template: "{{ ((value | int) / 2.54) | round}}"

percentage_command_topic: "itho/cmd"
percentage_command_template: "{{ value * 2.54 }}"

json_attributes_topic: "itho/sensor"
json_attributes_template: >
  { "temp": "{{ value_json.temp }}",
    "hum": "{{ value_json.hum }}" }

[ Voor 5% gewijzigd door sildehoop op 16-06-2021 16:07 ]

[Saeverix]

arjenhiemstra schreef op dinsdag 23 maart 2021 @ 16:27:
En ook leuk, ik kreeg een bericht uit Tjechie of all places dat de add-on ook werkt met de Itho WTW HRU 200 ECO
Blijkt dat die daar verkocht wordt onder de merknaam Elektrodesign type EHR 140 Akor BP...

Dat is zeker goed nieuws! Dat had ik een paar weken eerder hier nog gevraagd. Ik dacht vandaag laat ik het forum nog eens doorspitten, en ja hoor. Dan kan ik denk ik ook eentje gaan bestellen

[Woodski]

arjenhiemstra schreef op woensdag 16 juni 2021 @ 13:36:
Als je de domme draaiknop in stand 2 zet kun je via de I2C bus de itho besturen, dat doet deze PCB.
Hierna kun je de itho traploos regelen. Hoe ouder de itho hoe groter het bereik. Zet je de domme draaiknop naar 1 of 3 dan neemt die het over geloof ik.

De itho units met blauwe of grijze behuizing om de pcb kunnen sowieso van 0 naar 100% geregeld worden. Die met zwarte behuizing om de pcb standaard van 20 - tot 100% of die met de laatste firmware van 30 - 100%.
Deze instelling lijkt te veranderen ik moet alleen nog uitvinden hoe

Top, morgen maar even de ladder mee naar boven en mijn CVE ECO RFT SP openen om de print te zien

[Woodski]

Nou het duurde wat langer met die ladder maar ik ben het trapgat in geklommen.
Gelukkig heb ik een correcte PCB dus het feest gaat door



Is de RF module het WIFI kaartje?
In dat geval lijkt het me wel handig die mee te bestellen

En kan ik op mijn CVE ECO RFT SP ook zo'n vochtsensor kwijt ?
Als ik de PCB zo bekijk lijkt het me dat ik die header niet heb

[muppet99]

De WiFi zit in de chip ingebakken. De rf module is als je afstandsbedieningen hebt wel handig. Anders hoef je hem niet mee te bestellen. Mijn persoonlijke tip: voor die paar euro gewoon meenemen. Mocht je hem in de toekomst nog nodig hebben.

[arjenhiemstra]

Woodski schreef op woensdag 23 juni 2021 @ 10:59:

En kan ik op mijn CVE ECO RFT SP ook zo'n vochtsensor kwijt ?
Als ik de PCB zo bekijk lijkt het me dat ik die header niet heb

Als aanvulling op het antwoord van @muppet99; De versie van de itho die jij hebt heeft geen vochtsensor. Je kunt wel een vochtsensor mee bestellen en op de print aansluiten, je zult dan zelf de vochtsensor ergens in de itho moeten hangen. Een paar pagina's terug was er een creative tweakert die het zo opgelost heeft.
Edit: deze crea-hum

[ Voor 7% gewijzigd door arjenhiemstra op 23-06-2021 19:44 ]

[arjenhiemstra]

Gisteren even aan het klussen geweest op een hardware versie die moet werken via de diag poort van itho WTW / HRU / Demandflow systemen. Op dit moment nog weinig firmware ondersteuning voor maar meer als toegankelijk ontwikkel platform (daarom ook een USB -> UART bridge erop zodat die makkelijk via de Arduino IDE te programmeren is). Als er interesse voor is dan ga ik er een paar maken. Feature requests ook welkom.



BTW: Kan iemand die zo'n blauwe demandflow unit heeft een close-up maken van de diag poort op de print zodat ik even de printsporen kan volgen? Even dubbel checken of mijn ontwerp goed is
Volgens mij is het de zwarte RJ45 aansluiting links onderin.

[Woodski]

arjenhiemstra schreef op maandag 8 maart 2021 @ 23:32:
Voor een mede tweaker en gewoon omdat het kan:
[Afbeelding]

Een vochtsensor voor itho's zonder ingebouwde vochtsensor
Nu nog een goede plek vinden om de sensor te plaatsen in zo'n box, gaatje boren oid...

Bedankt allemaal voor alle antwoorden
Het is wel duidelijk nu.

En dit is wel leuk als knutsel project. En de foto is duidelijk.
Is dat alles, gewoon een header op die 4 pinnetjes solderen en de sensor er aan hangen ?

[arjenhiemstra]

Woodski schreef op woensdag 23 juni 2021 @ 21:14:
[...]

Bedankt allemaal voor alle antwoorden
Het is wel duidelijk nu.

En dit is wel leuk als knutsel project. En de foto is duidelijk.
Is dat alles, gewoon een header op die 4 pinnetjes solderen en de sensor er aan hangen ?

Als je bij je bestelling er even een opmerking bij zet soldeer ik de headers er even op voor je. Dan is het een kwestie van wat DuPont kabeltjes ertussen en klaar.

[Woodski]

arjenhiemstra schreef op woensdag 23 juni 2021 @ 21:26:
[...]


Als je bij je bestelling er even een opmerking bij zet soldeer ik de headers er even op voor je. Dan is het een kwestie van wat DuPont kabeltjes ertussen en klaar.

[fishman]

Vet!
Ik heb hier een Rpi liggen waar ik wat mee wilde testen, maar daar ben ik nog niet aan toe gekomen.

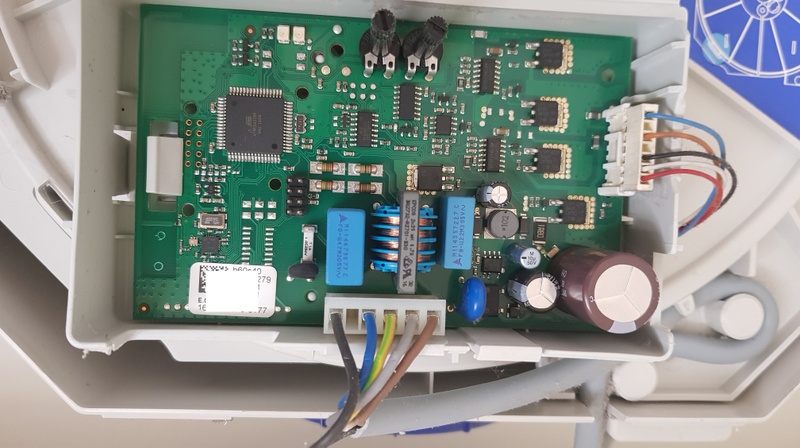

Wat heb je nodig? Een foto van de achterkant van de printplaat van de DemandFlow/QualityFlow?

arjenhiemstra schreef op woensdag 23 juni 2021 @ 19:51:
Gisteren even aan het klussen geweest op een hardware versie die moet werken via de diag poort van itho WTW / HRU / Demandflow systemen. Op dit moment nog weinig firmware ondersteuning voor maar meer als toegankelijk ontwikkel platform (daarom ook een USB -> UART bridge erop zodat die makkelijk via de Arduino IDE te programmeren is). Als er interesse voor is dan ga ik er een paar maken. Feature requests ook welkom.

[Afbeelding]

BTW: Kan iemand die zo'n blauwe demandflow unit heeft een close-up maken van de diag poort op de print zodat ik even de printsporen kan volgen? Even dubbel checken of mijn ontwerp goed is
Volgens mij is het de zwarte RJ45 aansluiting links onderin.

[Afbeelding]

[Woodski]

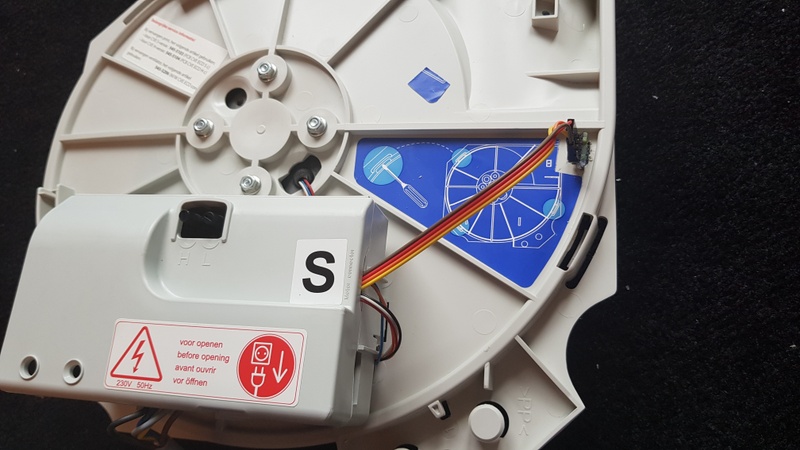

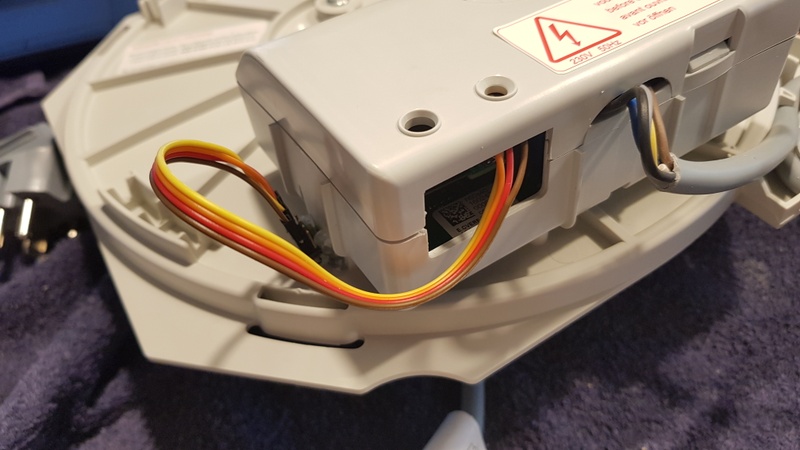

Wow het printje van Arjen was mooi snel binnen.
Heel professioneel vastgezet met een paar druppels hot glue

Ik neem aan dat ik de opdruk van de print goed heb begrepen.
Klopt het dat de rode draad nu op de 3v3 zit en niet de SDA (derde foto)

[arjenhiemstra]

Woodski schreef op vrijdag 25 juni 2021 @ 16:32:
Wow het printje van Arjen was mooi snel binnen.
Heel professioneel vastgezet met een paar druppels hot glue

Ik neem aan dat ik de opdruk van de print goed heb begrepen.
Klopt het dat de rode draad nu op de 3v3 zit en niet de SDA (derde foto)

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Nice work! Je hebt de opdruk juist geinterpreteerd inderdaad

[arjenhiemstra]

fishman schreef op vrijdag 25 juni 2021 @ 10:20:
Vet!
Ik heb hier een Rpi liggen waar ik wat mee wilde testen, maar daar ben ik nog niet aan toe gekomen.
Wat heb je nodig? Een foto van de achterkant van de printplaat van de DemandFlow/QualityFlow?


[...]

Ik hoop op een plaatje waarbij de printsporen goed te volgen zijn vanaf de connector, weet even niet of dat de voorkant of achterkant is (of beide )

[Woodski]

Het werkt
Zonder ladder kan ik nog niet zien of ik de 0 haal maar ik kan via wifi de unit regelen.
Nu een servertje bouwen, dat zal wat tijd kosten.
Indrukwekkende interface, mooi gemaakt Arjen.

[arjenhiemstra]

Woodski schreef op vrijdag 25 juni 2021 @ 20:26:
Het werkt
Zonder ladder kan ik nog niet zien of ik de 0 haal maar ik kan via wifi de unit regelen.
Nu een servertje bouwen, dat zal wat tijd kosten.
Indrukwekkende interface, mooi gemaakt Arjen.

Thanks!

[Woodski]

Ok als het huis rustig is kan je goed horen dat hij netjes naar 0 gaat onder de 10%
En in de webpage zie ik nu na een reset netjes de meetwaardes
Temperature: 21.9℃, Humidity: 63%

Ik schat het verbruik van de extra hardware op een kleine 2 watt
Voorheen zweefde het tussen de 2 en de 2.5watt, nu is dat 4 watt
Minder was mooi geweest maar dit valt absoluut niet tegen.

Wat me wel tegenvalt is dat het ding nu meer herrie maakt.

Theorie 1 is dat hij nu toch iets sneller draait. Dat kan ik testen door het printje weer te verwijderen.
De laagste stand hier is 10%, bij 9% staat hij stil.

En theorie 2 is dat het sensortje in de luchtstroom zit en iets fluit.
Ik denk dat dit het geval is en hij iets meer naar de hoek mag.

Edit
Schaam.. schaam... Met de deksel er op is het geluid weer als voorheen
Maar de sensor ga ik toch meer in de hoek zetten

[ Voor 8% gewijzigd door Woodski op 28-06-2021 15:54 ]

[arjenhiemstra]

Woodski schreef op zaterdag 26 juni 2021 @ 08:35:

Ik schat het verbruik van de extra hardware op een kleine 2 watt
Voorheen zweefde het tussen de 2 en de 2.5watt, nu is dat 4 watt
Minder was mooi geweest maar dit valt absoluut niet tegen.

Ik meet hier zo'n 165mA gemiddeld bij 3.3v met een active wifi verbinding, reken daar zo'n 20% verlies bij voor de DC-DC converter (en wss nog hetzelfde aandeel voor de DC-DC converter van de itho zelf) en dan komt je op zo'n 255mA bij 3.3v = 0,84 watt. De hum sensor verbruikt ook nog iets natuurlijk maar dan zal niet veel zijn.

Wat me wel tegenvalt is dat het ding nu meer herrie maakt.

Theorie 1 is dat hij nu toch iets sneller draait. Dat kan ik testen door het printje weer te verwijderen.
De laagste stand hier is 10%, bij 9% staat hij stil.

En theorie 2 is dat het sensortje in de luchtstroom zit en iets fluit.
Ik denk dat dit het geval is en hij iets meer naar de hoek mag.

Herrie kan door een aantal dingen komen, misschien resonantie misschien inderdaad de hum sensor in de luchtstroom. Vrijwel zeker dat het iets fysieks moet zijn. De add-on veranderd iig niet de wijze / frequentie oid van de motor aansturing (dat zit gewoon op de itho print zelf).

[Woodski]

arjenhiemstra schreef op zaterdag 26 juni 2021 @ 08:55:
[...]


Ik meet hier zo'n 165mA gemiddeld bij 3.3v met een active wifi verbinding, reken daar zo'n 20% verlies bij voor de DC-DC converter (en wss nog hetzelfde aandeel voor de DC-DC converter van de itho zelf) en dan komt je op zo'n 255mA bij 3.3v = 0,84 watt. De hum sensor verbruikt ook nog iets natuurlijk maar dan zal niet veel zijn.

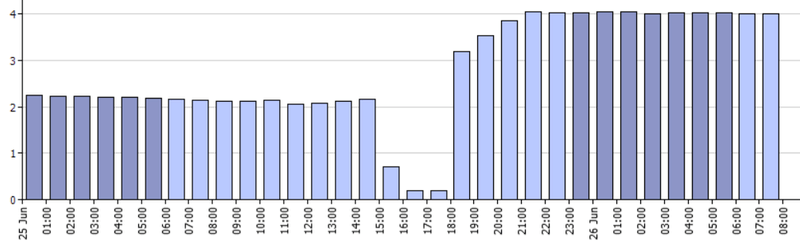

Ik meet dit
Vanaf 19 uur heb ik 'm niet meer aangeraakt dus het is wel raar dat het oploopt
Maar wellicht dat hij toch iets sneller draait dan voorheen

[arjenhiemstra]

Geen idee, wat is je meet precisie / meetfout?
Verder zou bij jouw itho revisie de snelheid van 0 - 254 te regelen moeten zijn. Bij 0 staat je itho motor dan helemaal uit.

[Woodski]

arjenhiemstra schreef op maandag 8 februari 2021 @ 15:41:
[...]


Als je de remote gebruikt en iets anders dan stand auto/medium/standaard (afhankelijk van je itho) met de remote set dan schakelt de itho box je add-on 'uit' totdat je de box weer in stand auto/medium/standaard zet. Met de add-on + rf module werkt je eigenlijk om dit probleem heen door je remote niet op de itho maar op de add-on in te leren.


[...]


Ik gebruik het volgende in HA, misschien dat je daar iets aan hebt.

code:

input_number:
  itho_fan:
    name: Itho Fan
    icon: mdi:fan
    initial: 1
    min: 0
    max: 254
    step: 1

sensor:
  - platform: mqtt
    name: "itho Fan state"
    state_topic: "itho/state"

automation:
# This automation script runs when a value is received via MQTT on retained topic: itho/cmd
# It sets the value slider on the GUI. This slides also had its own automation when the value is changed.
  - alias: Set fan slider
    trigger:
      platform: mqtt
      topic: 'itho/state'
    action:
      service: input_number.set_value
      data:
        entity_id: input_number.itho_fan
        value: "{{ trigger.payload }}"

# This second automation script runs when the target fan slider is moved.
# It publishes its value to the same MQTT topic it is also subscribed to.
  - alias: Fan slider moved
    trigger:
      platform: state
      entity_id: input_number.itho_fan
    condition:
      condition: template
      value_template: "{{ states('sensor.itho_fan_state') | int != states('input_number.itho_fan') | int }}"
    action:
      service: mqtt.publish
      data:
        topic: 'itho/cmd'
        retain: true
        payload: "{{ states('input_number.itho_fan') | int }}"

Nou ik heb een LXC gemaakt met HA en die werkt
En LXC met een MQTT broker die ook werkt
Hiermee kan ik zowaar de Itho bedienen
Hier ben ik eigenlijk al heel blij mee

Alleen zijn er best weinig stappen
0 - 33% - 67% - 100%

Er staan hier meerdere scripts
Wat is een aanrader ?

[arjenhiemstra]

Woodski schreef op zondag 27 juni 2021 @ 15:50:
[...]

Nou ik heb een LXC gemaakt met HA en die werkt
En LXC met een MQTT broker die ook werkt
Hiermee kan ik zowaar de Itho bedienen
Hier ben ik eigenlijk al heel blij mee

Alleen zijn er best weinig stappen
0 - 33% - 67% - 100%

Er staan hier meerdere scripts
Wat is een aanrader ?

In HA is sinds het sinds april ofzo mogelijk om zelf een range te definiëren dus 0 - 254 kan dan ook, dit moet voor HA auto discovery nog in de firmware verwerkt worden (support voor het oude model verdwijnt binnenkort) maar je kunt het handmatig zelf al instellen. Hier wat meer info:
https://github.com/home-assistant/core/pull/48413
https://github.com/home-assistant/core/pull/47944
https://github.com/adorobis/hacomfoairmqtt/issues/23

[itsjohan]

arjenhiemstra schreef op woensdag 23 juni 2021 @ 19:51:
BTW: Kan iemand die zo'n blauwe demandflow unit heeft een close-up maken van de diag poort op de print zodat ik even de printsporen kan volgen? Even dubbel checken of mijn ontwerp goed is
Volgens mij is het de zwarte RJ45 aansluiting links onderin.

gaaf plan! ik moet de bekende servicekabel nog aanschaffen en daar kun je de DF/QF ook mee uitlezen maar iets waarmee je met HA kunt integreren is natuurlijk nog veel mooier. Ik heb een DF/QF liggen die nog niet operationeel is bij gebrek aan dakdoorvoer. Foto's en eventueel expirementen zijn dus prima mogelijk.

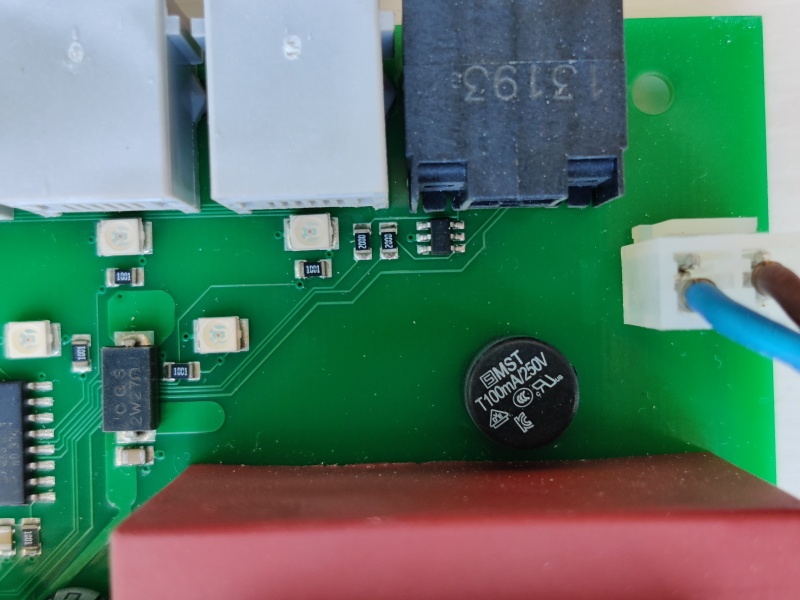

Even een eerste closeup van de zwarte rj45 connector:

Achterkant


voorkant:


ik kan hier meer plaatsen of DM gerust voor meer of highres fotos.

[arjenhiemstra]

Thanks! Dit helpt! Ik kan iig zien dat de GND pinnen op mijn bordje goed zitten, SCL en SDA lijken ook op dezelfde plek te zitten. Dan ben ik alleen nog benieuwd of tussen de pinnen in rood omcirkeld iets van 12 - 15 volt spanning staan. Geen idee of dat makkelijk te meten is maar dat zou top zijn.

[itsjohan]

Ik meet +/- 17,8V

[arjenhiemstra]

Helemaal prima! Dat kan de dc-dc converter op het printje meer dan prima handelen. Thanks!!

[Woodski]

Ik heb mijn post aangepast over het geluid
Dat was simpel op te lossen door de deksel terug te doen

Hier nog een grafiekje over het stroomverbruik
Ik heb er in geknipt om het overzichtelijk te maken

Eerste stuk rond 2.1 watt op stand 1 zonder printje
Tweede stuk rond 4.3 watt met printje en sensor op stand 2 (auto/13)
Derde mini stukje rond 3.6 watt met printje op stand 1

Ik ga nog meer meten maar het printje met sensor verbruik dus 3.6-2.1= ca 1.5 watt
Minder is altijd mooi maar dit is heel netjes

Straks nog even mee spelen op stand auto/10, kijken of dat nog uitmaakt tov 13

[ Voor 15% gewijzigd door Woodski op 28-06-2021 19:19 ]

[arjenhiemstra]

Woodski schreef op maandag 28 juni 2021 @ 19:17:
Ik heb mijn post aangepast over het geluid
Dat was simpel op te lossen door de deksel terug te doen

hihi, lol!

Hier nog een grafiekje over het stroomverbruik
Ik heb er in geknipt om het overzichtelijk te maken

Eerste stuk rond 2.1 watt op stand 1 zonder printje
Tweede stuk rond 4.3 watt met printje en sensor op stand 2 (auto/13)
Derde mini stukje rond 3.6 watt met printje op stand 1

Ik ga nog meer meten maar het printje met sensor verbruik dus 3.6-2.1= ca 1.5 watt
Minder is altijd mooi maar dit is heel netjes

Komt aardig in de buurt van wat ik meet dus. Misschien dat het per itho nog een beetje verschillend is door verliezen in de itho voeding, you never know. Wellicht zou je (als je op zoek bent naar het laagste energie verbruik) nog kunnen proberen om de firmware te compilen met een lagere CPU snelheid, misschien dat dit nog iets uit maakt

[Woodski]

Ik ben al 3 dagen aan het modderen om een USB stick te laten werken in Proxmox om de p1 kabel uit te kezen

Dus sorry nee "firmware compilen" kan ik echt niet..
Flashen en testen doe ik graag als je een firmware kan aanleveren

[kvandt]

@arjenhiemstra Heb je misschien een (korte) changelog bij de nieuwe alpha release nrgitho-hw2-v2.3-alpha3? Ik wil hem graag testen, maar weet niet wat ik kan verwachten, of waar op te letten....

[arjenhiemstra]

kvandt schreef op zondag 4 juli 2021 @ 22:29:
@arjenhiemstra Heb je misschien een (korte) changelog bij de nieuwe alpha release nrgitho-hw2-v2.3-alpha3? Ik wil hem graag testen, maar weet niet wat ik kan verwachten, of waar op te letten....

Ik ben daar bewust wat terughoudend mee omdat het echt nog wat grove code dumps zijn maar hierbij 'kort' waar ik mee bezig ben:
1. CC1101 calibratie
Not all CC1101 modules are created equal. Ik probeer een methode voor calibratie in te bouwen. In het kort, start calibratie, druk een aantal keer op een remote knop totdat de frequentie zover is afgedreven dat ontvangst niet meer mogelijk is en tast vervolgens het andere deel van het bereik af. Het midden van deze twee uiterste frequenties is (Vermoed ik) het punt voor het beste ontvangst. Nu is het wel mogelijk de calibratie uit te voeren maar nog niet mogelijk om de gegevens op te slaan (de instelling gaat verloren bij de volgende reboot).

2. Itho setting manipulatie
Met alpha3 is het (technisch) mogelijk settings op je itho unit aan te passen die normaal alleen met een speciale tool aangepast kunnen worden.
Je kunt hierbij denken aan:
- aan/uit zetten van je humidity sensor in de firmware (hiermee draaien de knoppen van je AB ook niet meer om en wellicht is de hum sensor uit te lezen door de add-on zonder dat de itho firmware crashed)
- instelbereik van de potmeters
- minimaal toerental van de fan
- gevoeligheid hum sensor/ co2 sensor e.d.
- handbediening modus waarbij je het volledige toerental bereik kunt beinvoeden.
en nog vele andere settings afhankelijk van je model

Je kunt, als je de index en waarde van de setting weet, deze al via de debug pagina aanpassen (geheel op eigen risico). Je kunt ook de huidige waarde en het min max bereik opvragen.
In de volgende versie komt een mapping van alle itho CVE units en de settings die je kunt aanpassen op dat specifieke model op een eigen pagina (is het idee).
Setting op index no 7 is het aan/uitzetten van de I2C functie van de itho, die heb ik maar even geblokkeerd, je kunt jezelf dus niet buitensluiten (hoop ik)
De rest is reversible maar ik weet niet of je dingen kunt doen die je box stuk maken (met handbediening kan de box echt bizar hard bijvoorbeeld )

[kvandt]

@arjenhiemstra Dank je wel voor de info. Als je wilt dat ik iets specifieks test, laat maar weten. Is er een overzichtje van (onschuldige) indexen die via Rest of MQTT uit te lezen zijn? Ik zie op de debug pagina allerlei nieuwe knoppen, maar daar kan ik vanuit Home-Assistant niets mee. Anders wacht ik met plezier op de release versie.

[arjenhiemstra]

kvandt schreef op zondag 4 juli 2021 @ 23:37:
@arjenhiemstra Dank je wel voor de info. Als je wilt dat ik iets specifieks test, laat maar weten. Is er een overzichtje van (onschuldige) indexen die via Rest of MQTT uit te lezen zijn? Ik zie op de debug pagina allerlei nieuwe knoppen, maar daar kan ik vanuit Home-Assistant niets mee. Anders wacht ik met plezier op de release versie.

Niet via Rest of MQTT en dat gaat ook niet komen, dit zijn echt one off dingen die je kan instellen en dus via de webinterface moeten regelen. De indexen 0 - 7 zijn bij alle itho CVE's gelijk lijkt het (2-5 zijn de min max levels van de potmeters):

code:

0  "oemNumber",
1  "Unit version",
2  "minAdjustMinimumSpeed",
3  "maxAdjustMinimumSpeed",
4  "minAdjustMaximumSpeed",
5  "maxAdjustMaximumSpeed",
6  "RFEnabled",
7  "I2cIdle",

[kvandt]

@arjenhiemstra Voor Rest/MQTT doelde ik ook meer op het uitlezen van de RH, temp en actual speed. Deze zijn (waren?) nogal buggy via de eerdere versies met MQTT (vastlopende I2C communicatie met de Itho).

EDIT: Begint wel een super tool te worden voor de Itho. Zou me niet verbazen als je straks een order van Itho krijgt....

[ Voor 23% gewijzigd door kvandt op 04-07-2021 23:50 ]

[arjenhiemstra]

kvandt schreef op zondag 4 juli 2021 @ 23:49:
@arjenhiemstra Voor Rest/MQTT doelde ik ook meer op het uitlezen van de RH, temp en actual speed. Deze zijn (waren?) nogal buggy via de eerdere versies met MQTT (vastlopende I2C communicatie met de Itho).

Ah zo, check!
Op jou itho unit:

Query device type
Result: 80 82 90 E0 01 25 00 01 00 1B 2E 19 01 FE FF FF FF FF FF 1D 0B 07 E1 43 56 45 2D 52 46 00 00 00 00 00 00 00 00 00 00 00 00 00 00 58

(versie 0x19, zie in bold hierboven) zit op index 63 de hum sensor support in de firmware. Op een andere versie 0x1B zit die op 71)
Als je die naar 0 zet dan kan de itho firmware de hum sensor niet meer uitlezen. Ik vermoed dat dan het uitlezen van de RH en temp door de add-on geen issues meer oplevert met vastlopende itho firmware maar dat moet nog getest worden.
Als je een originele itho sensor hebt gaat deze setting na een power cycle van je itho box weer terug naar originele waarde btw.

index:[63] setting: RHsensorDetected

EDIT: Begint wel een super tool te worden voor de Itho. Zou me niet verbazen als je straks een order van Itho krijgt....

Thanks

[ Voor 11% gewijzigd door arjenhiemstra op 05-07-2021 00:01 ]

[arjenhiemstra]

Hier een stukje code waarmee je een lijst met settings kunt uitdraaien voor je eigen itho unit:
itho versions

Dit is de basis voor code die straks in de add-on firmware komt

[sharkzor]

ik heb gisteren de cc1101 module erop gesoldeerd (vergeten te bestellen, maar ali had ze ook).
nu ik de remotes erop heb merk ik op dat het bereik tegenvalt.
hij hangt op zolder, maar 1 van de remotes zit beneden (nieuwbouhuis). 1 van de remotes werkt dus al een verdieping lager amper en beneden helemaal niet. batterij al vervangen.

Anderen ervaring met het bereik? of doe ik iets fout?

[arjenhiemstra]

sharkzor schreef op dinsdag 6 juli 2021 @ 08:29:
ik heb gisteren de cc1101 module erop gesoldeerd (vergeten te bestellen, maar ali had ze ook).
nu ik de remotes erop heb merk ik op dat het bereik tegenvalt.
hij hangt op zolder, maar 1 van de remotes zit beneden (nieuwbouhuis). 1 van de remotes werkt dus al een verdieping lager amper en beneden helemaal niet. batterij al vervangen.

Anderen ervaring met het bereik? of doe ik iets fout?

Niet alle CC1101 modules zijn van dezelfde kwaliteit, het kan zijn dat je kristal wat afwijkt. Ik ben bezig met een stukje calibratie code om dat te ondervangen. De eerste aanzet hiertoe zit in de alpha3 firmware.
Maar 1 verdieping lager geen bereik is wel heel veel. Hier een nieuwbouw huis met 3 lagen dik beton ertussen nog steeds prima ontvangst.

Heb je de aansluitingen tussen CC1101 antenne pin en de add-on gemeten? Wellicht toch soldeerverbinding die ok lijkt maar het niet is?

[Woodski]

Mooi verhaal, mijn verbruik met module was rond de 4.2 watt

Alles losgetrokken en opnieuw aangesloten. Meteen de sensor verplaatst
Tevens de plugwise module die beneden zat nu boven aangesloten
Logisch is het niet maar mijn verbruik is nu al een paar dagen 3.5 watt

Fase en Neutraal zitten bewust fout aangesloten op de plugwise







Tevens een (onbelangrijk) gekkigheid gevonden.
Ik kan zakken tot 10, daar onder gaat hij uit.
Maar hij gaat pas weer aan bij 13
Dat stond even fout in mijn instellingen waardoor hij niet meer aan ging

[LJ80]

Perfect!
Gisteren de modules binnen en vandaag op een nieuwe itho box aangesloten.
Gekoppeld in domoticz en het werkt!

Nu alleen nog de nieuwe humidity sensor werkend krijgen.
Ik heb deze geplaatst in de box en de standaard itho sensor eruit gehaald.

Alleen als ik de douche nu een tijdje aanzet veranderd er niets.
Moet ik hier nog iets voor instellen om dit werkend te krijgen?

Ik heb een dummy switch gemaakt in domoticz en de idx ingevuld in de MQTT settings.
En in domoticz zie ik bij deze switch nu deze waarde:

26,7gr / 52%
Comfortable, Dew Point 16.03gr

Klopt dit?
En hoe gaat het nu automatisch werken of moet dat middel een script?

[ Voor 28% gewijzigd door LJ80 op 10-07-2021 14:28 ]

[arjenhiemstra]

LJ80 schreef op zaterdag 10 juli 2021 @ 14:10:
Ik heb een dummy switch gemaakt in domoticz en de idx ingevuld in de MQTT settings.
En in domoticz zie ik bij deze switch nu deze waarde:

26,7gr / 52%
Comfortable, Dew Point 16.03gr

Klopt dit?
En hoe gaat het nu automatisch werken of moet dat middel een script?

dummy switch / virtual device aanmaken is inderdaad the way to go. Daarna zul je in domoticz iets met die waarden moeten doen om vervolgens de itho weer aan te sturen. Ik gebruik domoticz alleen als interface, node-red is bij mij de core voor automations. Ik weet dus even niet hoe dat in domoticz zelf geregeld is.

Er staat ook een PR op github open die dit geheel vanuit de firmware regelt maar die is nog niet helemaal af geloof ik.

[LJ80]

Eigenlijk nooit eerder in node red verdiept.
Meestal gebruikte ik een LUA script (wat een ander gemaakt had) of maakte zelf iets in blockly.
Maar zoals ik het begrijp is node red een soort blockley dus.

Is er iemand in dit forum die al een werkend script heeft voor domoticz?

[LJ80]

badkuip schreef op dinsdag 8 juni 2021 @ 22:48:
[...]


Natuurlijk
Configuration.yaml

code:

input_boolean:
  mv_vergrendeld:
    name: Mechanische ventilator vergrendeld
    initial: "false"

sensor:
  - platform: mqtt
    name: "Badkamer MV status"
    state_topic: "itho/state"
    icon: "mdi:fan"
    unit_of_measurement: "rpm"

  - platform: mqtt
    name: "Badkamer MV luchtvochtigheid"
    state_topic: "itho/sensor"
    value_template: '{{ value_json.hum }}'
    unit_of_measurement: "%"


binary_sensor:
  - platform: threshold
    name: badkamer_luchtvochtigheid_laag
    entity_id: sensor.badkamer_mv_luchtvochtigheid
    lower: 45

  - platform: threshold
    name: badkamer_luchtvochtigheid_midden
    entity_id: sensor.badkamer_mv_luchtvochtigheid
    lower: 45
    upper: 50

  - platform: threshold
    name: badkamer_luchtvochtigheid_hoog
    entity_id: sensor.badkamer_mv_luchtvochtigheid
    upper: 50

Automations:

code:

- alias: Badkamer MV - instellen slider
  trigger:
  - platform: homeassistant
    event: start
  - platform: mqtt
    topic: itho/state
  action:
    service: input_number.set_value
    data:
      entity_id: input_number.badkamer_mv_snelheid
      value: '{{ trigger.payload }}'
  id: b40222b1-f196-4cac-939a-2c7536f5604a

- alias: Badkamer MV - snelheid aanpassen obv slider
  trigger:
    platform: state
    entity_id: input_number.badkamer_mv_snelheid
  condition:
    condition: template
    value_template: '{{ states(''sensor.badkamer_mv_status'') | int != states(''input_number.badkamer_mv_snelheid'')
      | int }}'
  action:
    service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '{{ states(''input_number.badkamer_mv_snelheid'') | int }}'
  id: 9bc715c7-127c-4bcd-a153-19d994e71e17

- id: 8feb7141-a0c2-4671-9551-25155cdf9424
  alias: Badkamer MV - snelheid laag
  initial_state: 'on'
  trigger:
  - platform: homeassistant
    event: start
  - platform: state
    entity_id: input_boolean.mv_vergrendeld
    from: 'on'
    to: 'off'
  - platform: state
    entity_id: binary_sensor.badkamer_luchtvochtigheid_laag
    from: 'off'
    to: 'on'
    for:
      seconds: 10
  action:
  - condition: and
    conditions:
    - condition: state
      entity_id: input_boolean.mv_vergrendeld
      state: 'off'
    - condition: state
      entity_id: binary_sensor.badkamer_luchtvochtigheid_laag
      state: 'on'
  - service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '20'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid laag!
      title: badkamer

- id: ab502be1-9555-4701-9b84-79f4296d9c7b
  alias: Badkamer MV - snelheid midden
  trigger:
  - platform: state
    entity_id: binary_sensor.badkamer_luchtvochtigheid_midden
    from: 'off'
    to: 'on'
    for: 0:00:30
  - platform: state
    entity_id: input_boolean.mv_vergrendeld
    from: 'on'
    to: 'off'
  action:
  - condition: and
    conditions:
    - condition: state
      entity_id: input_boolean.mv_vergrendeld
      state: 'off'
    - condition: state
      entity_id: binary_sensor.badkamer_luchtvochtigheid_midden
      state: 'on'
  - service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '120'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid midden!
      title: badkamer
  initial_state: 'on'
  mode: single


- id: 6580743f-0f0d-4ea1-8718-1ab0f56416b7
  alias: Badkamer MV - snelheid hoog
  trigger:
  - platform: state
    entity_id: binary_sensor.badkamer_luchtvochtigheid_hoog
    from: 'off'
    to: 'on'
    for: 0:00:30
  action:
  - condition: and
    conditions:
    - condition: state
      entity_id: input_boolean.mv_vergrendeld
      state: 'off'
    - condition: state
      entity_id: binary_sensor.badkamer_luchtvochtigheid_hoog
      state: 'on'
  - service: mqtt.publish
    data:
      topic: itho/cmd
      retain: true
      payload: '220'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid hoog!
      title: badkamer
  initial_state: 'on'
  mode: single

Na dagen proberen met domoticz, daarna met node-red, nu maar eens aan het proberen in Home Assistant.
Ik moet zeggen HA ziet er gelikt uit, werkt wel stukken makkelijker om dingen te installeren als domoticz.
Via bovenstaande post heb ik door de code in de Configuration.yaml file te plakken het voor elkaar gekregen dat de schakelaar in HA zichtbaar wordt. Voor ik dit deed uiteraard in de wifi portral alles omgezet van domoticz naar homeassistant.

Maar nu het automatiseren van het geheel.
Wat me niet lukte met Domoticz, en ook niet via node-red.
Wat moet ik nu exact doen (stap voor stap) om het ik HA voor elkaar te krijgen.
Waar moet ik de Automations: code neerzetten?

[badkuip]

LJ80 schreef op woensdag 14 juli 2021 @ 14:50:
[...]


Na dagen proberen met domoticz, daarna met node-red, nu maar eens aan het proberen in Home Assistant.
Ik moet zeggen HA ziet er gelikt uit, werkt wel stukken makkelijker om dingen te installeren als domoticz.
Via bovenstaande post heb ik door de code in de Configuration.yaml file te plakken het voor elkaar gekregen dat de schakelaar in HA zichtbaar wordt. Voor ik dit deed uiteraard in de wifi portral alles omgezet van domoticz naar homeassistant.

Maar nu het automatiseren van het geheel.
Wat me niet lukte met Domoticz, en ook niet via node-red.
Wat moet ik nu exact doen (stap voor stap) om het ik HA voor elkaar te krijgen.
Waar moet ik de Automations: code neerzetten?

De automations moet je in automations.yaml neerzetten. Dat bestand staat in dezelfde map als configuration.yaml.

Als het automations.yaml bestand nog niet bestaat, dan zou je via de website een aan kunnen maken door even een test automation aan te maken. Hoe je dat doet staat hier

Om je wat beter te kunnen helpen vraag ik me af wat je al voor elkaar gekregen hebt. Ben je al in staat om de itho-box handmatig harder of zachter te laten draaien met home assistant?
Want als dat nog niet op orde is, dan wordt de automation draaiende krijgen en die testen erg lastig.

[arjenhiemstra]

LJ80 schreef op woensdag 14 juli 2021 @ 14:50:
[...]


Na dagen proberen met domoticz, daarna met node-red, nu maar eens aan het proberen in Home Assistant.
Ik moet zeggen HA ziet er gelikt uit, werkt wel stukken makkelijker om dingen te installeren als domoticz.
Via bovenstaande post heb ik door de code in de Configuration.yaml file te plakken het voor elkaar gekregen dat de schakelaar in HA zichtbaar wordt. Voor ik dit deed uiteraard in de wifi portral alles omgezet van domoticz naar homeassistant.

Maar nu het automatiseren van het geheel.
Wat me niet lukte met Domoticz, en ook niet via node-red.
Wat moet ik nu exact doen (stap voor stap) om het ik HA voor elkaar te krijgen.
Waar moet ik de Automations: code neerzetten?

Wellicht gewoon via de HA interface?
Even snel iets aangemaakt, zoiets als dit?





Als je node-red ook wilt proberen, ik kan je daar een flow van delen die ik gebruik

[arjenhiemstra]

sharkzor schreef op dinsdag 6 juli 2021 @ 08:29:
ik heb gisteren de cc1101 module erop gesoldeerd (vergeten te bestellen, maar ali had ze ook).
nu ik de remotes erop heb merk ik op dat het bereik tegenvalt.
hij hangt op zolder, maar 1 van de remotes zit beneden (nieuwbouhuis). 1 van de remotes werkt dus al een verdieping lager amper en beneden helemaal niet. batterij al vervangen.

Anderen ervaring met het bereik? of doe ik iets fout?

Is het nog gelukt? Toevallig had ik hier vandaag 1 die bij het testen het niet lekker deed, op een meter of 3 hield het op. Alle verbindingen gecontroleerd, leek allemaal ok, uiteindelijk de module er afgehaald en een nieuwe erop gezet. Die deed het wel goed.

[wlmpie]

Ik heb vanavond de wifi add-on en humidity sensor geïnstalleerd en de wifi add-on werkt, maar de box reageert nu niet meer op de luchtvochtigheid. Dat wordt blijkbaar compleet overruled, verder twijfel ik aan de humidity sensor, want deze staat op 52% en gaat naar hooguit 55% als ik de badkamer helemaal vol stoom zet. Terwijl de box voor installatie van de add-on en humidity sensor prima werkte en bij het aanzetten van de douche al snel naar vol vermogen ging.

Moet ik het reageren op luchtvochtigheid algoritme nu helemaal zelf opnieuw gaan uitvinden in node-red? Want de default versie van de box werkt prima en zou ik graag als standaard wiillen die ik desgewenst wel kan overrulen, maar nu werkt hij helemaal niet meer.

Klopt dit of doe ik iets fout? En als ik de oorspronkelijke vochtsensor weer monteer, werkt de box dan wel als vanouds maar kan hij dan niet overruled worden door de add-on?

kortom veel vragen.

[wlmpie]

Ik heb eerst de oorspronkelijke vochtsensor weer teruggezet, maar ook dan reageert de box niet op een vochtige badkamer. Toen heb ik de wifi-add-on module ook verwijderd en hij reageert nog steeds niet. Nu begin ik mij zorgen te maken. Heeft iets mijn box gesloopt? Of werkt het algoritme van de itho box met een delta-luchtvochtigheid en had hij nog geen referentie bepaald toe ik de badkamer vol stoom zette? Nu eerst maar even een nachtje afwachten met de box in originele staat zonder add-on en hopen dat hij morgen gewoon weer werkt.
Het is de perilex versie en ik had al ontdekt dat als je deze insteekt terwijl de perilex op stand 3 staat, dan gaat hij toch in de auto stand 2 van start. pas als je de driestandenschakelaar eerst op een andere stand zet dan gaat hij wel in stand 3.

[wlmpie]

phfew, Hij doet het weer, reageren op luchtvochtigheid. Gelukkig toch niet stuk. Ik vermoed dat het itho algoritme idd iets doet met een referentie RH% en als je daarvan afwijkt gaat de box in standje hoog. Dus hij reageert op een delta-RH%.

Ik was waarschijnlijk te snel met uitproberen nadat ik de wifi-addon en de nieuwe humidity sensor had gemonteerd. Maar voordat ik alles weer opnieuw in mijn box monteer. Kan de box gewoon gebruikmaken van zijn eigen luchtvochtigheidsalgoritme icm de wifi-add-on module? want dat wil ik wel graag namelijk.

[arjenhiemstra]

wlmpie schreef op zondag 18 juli 2021 @ 22:15:
Ik heb vanavond de wifi add-on en humidity sensor geïnstalleerd en de wifi add-on werkt, maar de box reageert nu niet meer op de luchtvochtigheid. Dat wordt blijkbaar compleet overruled, verder twijfel ik aan de humidity sensor, want deze staat op 52% en gaat naar hooguit 55% als ik de badkamer helemaal vol stoom zet. Terwijl de box voor installatie van de add-on en humidity sensor prima werkte en bij het aanzetten van de douche al snel naar vol vermogen ging.

Moet ik het reageren op luchtvochtigheid algoritme nu helemaal zelf opnieuw gaan uitvinden in node-red? Want de default versie van de box werkt prima en zou ik graag als standaard wiillen die ik desgewenst wel kan overrulen, maar nu werkt hij helemaal niet meer.

Klopt dit of doe ik iets fout? En als ik de oorspronkelijke vochtsensor weer monteer, werkt de box dan wel als vanouds maar kan hij dan niet overruled worden door de add-on?

kortom veel vragen.

De alternatieve hum sensor die ik maak draait op een ander I2C adres, de itho kan deze sensor daardoor niet uitlezen. De sensor info kun je gebruiken om zelf je box aan te sturen. Ik doe dit inderdaad via node-red, ik gebruik daar de "rate" node voor.

De sensor is voor de rest qua hardware exact gelijk aan die van itho (zelfde sensor, zelfde weerstand waarden etc).

Dus hij reageert op een delta-RH%.

Klopt, die itho firmware reageert op absolute stijging van vocht gemeten. Waarde van 700mg/kg zie ik in de instellingen. Bij 20 graden en 1000 hPa is dit een sprong van bijna +-4,8% RH.

Kan de box gewoon gebruikmaken van zijn eigen luchtvochtigheidsalgoritme icm de wifi-add-on module? want dat wil ik wel graag namelijk.

Dat kan uiteraard.

Hou er alleen rekening mee dat:
- De itho vochtsensor overruled de add-on (heeft itho zo ontworpen)
- De status van dit overrulen is niet zichtbaar in je domotica systeem (dwz de box staat op high maar de status in je domotica systeem zal iets anders kunnen zijn)
- De itho firmware kan vastlopen als je de originele itho sensor uitleest via de add-on (deze functie dus even uitzetten mocht die nog aan staan)

Ik ben bezig met workarounds voor bovenstaand maar vooralsnog is de alternatieve humidity sensor de oplossing of gewoon accepteren dat het zo werkt

[wlmpie]

Dank voor de toelichting ik denk dat ik het nu begrijp, maar wil toch even resumeren of ik alles goed begrijp.

Resume:
Een itho ventilatiebox kan op 3 manieren worden aangestuurd.
1. via een bedrade driestandenschakelaar (voor de perilex versie)
2. via 1 tot maximaal 20 afstandsbedieningen
3. via een interne sensor (relatieve vochtigheid en soms ook CO2)

De wifi-add-on emuleert een van de afstandsbedieningen. en geeft als statusdata de toestand van zijn eigen commando's terug en dus niet van de ventilatiebox.

Met de ontvanger op de wfi-add-on kun je eventuele andere afstandsbedieningen koppelen aan de add-on ipv aan de ventilatiebox. De wifi-add-on wordt dan het portal voor alle afstandsbedieningen en geeft hun commando's door aan de ventilatiebox. Op deze manier krijg je dus ook de statusdata van het laatste commando via alle afstandsbedieningen. Als je een afstandsbediening rechtstreeks aanmeld bij de ventilatiebox dan krijg je die statusdata dus niet via je wifi-add-on en kan de ventilatiebox in een andere toestand zijn dan de wifi-add-on denkt.

De driestandenschakelaar overruled alle afstandsbedieningen. 1=laag, 3 = hoog en alleen in stand 2, midden/ auto volgt de ventilatiebox de commando's van de afstandsbedieningen.

De ingebouwde vochtsensor met regelalgoritme van itho overruled ook alle afstandsbedieningen. Je kunt de meetwaarden van deze sensor op dit moment al wel uitlezen, als je dit aanzet in de settings, maar met het risico dat hierdoor de itho firmware crashed.

De alternatieve vochtsensor communiceert niet meer rechtstreeks met de itho-box maar alleen met de wifi-add-on. Je kunt dus T en RH% uitlezen, maar het itho regelalgoritme functioneert niet meer want het krijgt geen data meer. Je moet dan dus zelf zorgen voor sturing van de ventilatiebox via de wifi-add-on. In de huidige firmware van de wifi add-on zit echter nog geen sturingsalgoritme voor de vochtsensor, maar hier wordt aan gewerkt.

De oorspronkelijke itho vochtsensor, moet eerst even acclimatiseren (om een referentieniveau te meten) voordat deze de box kan gaan aansturen. Dus direct na het inschakelen van de stroom op de box werkt deze nog niet. (hier liep ik dus tegenaan tijdens het testen waardoor ik bang werd dat mijn box stuk was gegaan).


Heb ik dit allemaal goed begrepen? Dan kan ik namelijk gaan bedenken hoe ik de zaken bij mij thuis wil gaan inrichten.

Is er al ergens een node-red flow met regel-algoritme voor de alternatieve vochtsensor beschikbaar? Het voorbeeld in de handleiding werkt wel, maar kan alleen laag, midden , hoog schakelen.(en je moet de <returns a.g.v regel afbreken> uit de code verwijderen).

Alvast bedankt voor de verheldering

[arjenhiemstra]

wlmpie schreef op maandag 19 juli 2021 @ 12:16:
Dank voor de toelichting ik denk dat ik het nu begrijp, maar wil toch even resumeren of ik alles goed begrijp.

Resume:
Een itho ventilatiebox kan op 3 manieren worden aangestuurd.
1. via een bedrade driestandenschakelaar (voor de perilex versie)
2. via 1 tot maximaal 20 afstandsbedieningen
3. via een interne sensor (relatieve vochtigheid en soms ook CO2)

4. via de I2C bus, dit is wat de add on doet

De wifi-add-on emuleert een van de afstandsbedieningen. en geeft als statusdata de toestand van zijn eigen commando's terug en dus niet van de ventilatiebox.

De add-on emuleert een PWM I2C controller. Inmiddels is het ook mogelijk om een remote te emuleren via de I2C bus (via de debug pagina).
Daarnaast gaat het binnenkort mogelijk worden om de remote status, de snelheid status en nog meer via de I2C bus uit te lezen en allerhande instellingen te veranderen.

Met de ontvanger op de wfi-add-on kun je eventuele andere afstandsbedieningen koppelen aan de add-on ipv aan de [...]

Heb ik dit allemaal goed begrepen? Dan kan ik namelijk gaan bedenken hoe ik de zaken bij mij thuis wil gaan inrichten.

Yes!

Is er al ergens een node-red flow met regel-algoritme voor de alternatieve vochtsensor beschikbaar? Het voorbeeld in de handleiding werkt wel, maar kan alleen laag, midden , hoog schakelen.(en je moet de <returns a.g.v regel afbreken> uit de code verwijderen).

Alvast bedankt voor de verheldering

Dit is de flow die ik gebruik:

code:

[{"id":"876f502d.21934","type":"stoptimer","z":"eac0edff.014a8","duration":"15","units":"Minute","payloadtype":"num","payloadval":"0","name":"15min","x":1390,"y":620,"wires":[["93ecd259.7e62b"],[]]},{"id":"eee6cc7.74e153","type":"rate","z":"eac0edff.014a8","name":"","inputField":"payload.hum","inputFieldType":"msg","outputField":"rate","outputFieldType":"msg","timestampField":"timestamp","timestampFieldType":"msg","ratePeriod":"240000","x":790,"y":460,"wires":[["225b9958.936756","9512e6a8.c3e278","c8905e62.99aa2","6cb3d97b.4731e8"]]},{"id":"225b9958.936756","type":"function","z":"eac0edff.014a8","name":"To CSV","func":"var d = Date(); \n\nmsg.payload =         d.toString()\n              + \",\" + Math.round(msg.rate)\n              + \",\" + msg.value;\nreturn msg;","outputs":1,"noerr":0,"x":1100,"y":340,"wires":[["7c6766a2.28a358"]]},{"id":"7c6766a2.28a358","type":"file","z":"eac0edff.014a8","name":"","filename":"/data/hygrorateofchange.log","appendNewline":true,"createDir":true,"overwriteFile":"false","x":1360,"y":340,"wires":[[]]},{"id":"ad8d25e7.b65cf8","type":"change","z":"eac0edff.014a8","name":"","rules":[{"t":"set","p":"timestamp","pt":"msg","to":"","tot":"date"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":460,"wires":[["eee6cc7.74e153","8c1052d9.7951a"]]},{"id":"9512e6a8.c3e278","type":"switch","z":"eac0edff.014a8","name":"rate > 30 or < -30","property":"rate","propertyType":"msg","rules":[{"t":"gt","v":"30","vt":"num"},{"t":"lt","v":"-30","vt":"num"},{"t":"else"}],"checkall":"true","repair":false,"outputs":3,"x":1130,"y":500,"wires":[["876f502d.21934","b07a02a9.16331"],[],[]]},{"id":"c8905e62.99aa2","type":"switch","z":"eac0edff.014a8","name":"hum > 90","property":"value","propertyType":"msg","rules":[{"t":"gt","v":"90","vt":"num"},{"t":"else"}],"checkall":"true","repair":false,"outputs":2,"x":1100,"y":420,"wires":[["77f5f455.76cedc","876f502d.21934"],[]]},{"id":"77f5f455.76cedc","type":"delay","z":"eac0edff.014a8","name":"","pauseType":"delay","timeout":"30","timeoutUnits":"seconds","rate":"1","nbRateUnits":"1","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":1360,"y":420,"wires":[["b07a02a9.16331"]]},{"id":"93ecd259.7e62b","type":"change","z":"eac0edff.014a8","name":"itho Low","rules":[{"t":"delete","p":"payload","pt":"msg"},{"t":"set","p":"payload","pt":"msg","to":"{\"command\":\"low\"}","tot":"json"}],"action":"","property":"","from":"","to":"","reg":false,"x":1560,"y":600,"wires":[["96d03b39.b33518"]]},{"id":"b07a02a9.16331","type":"change","z":"eac0edff.014a8","name":"itho Full","rules":[{"t":"delete","p":"payload","pt":"msg"},{"t":"set","p":"payload","pt":"msg","to":"254","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":1560,"y":420,"wires":[["96d03b39.b33518"]]},{"id":"edadf558.8a9748","type":"inject","z":"eac0edff.014a8","name":"","repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":540,"y":560,"wires":[["af305f67.3d72a"]]},{"id":"af305f67.3d72a","type":"change","z":"eac0edff.014a8","name":"rate 40","rules":[{"t":"set","p":"rate","pt":"msg","to":"40","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":560,"wires":[["9512e6a8.c3e278"]]},{"id":"fbfde572.c4de68","type":"inject","z":"eac0edff.014a8","name":"","repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":540,"y":600,"wires":[["73278050.60f88"]]},{"id":"73278050.60f88","type":"change","z":"eac0edff.014a8","name":"rate -40","rules":[{"t":"set","p":"rate","pt":"msg","to":"-40","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":600,"wires":[["9512e6a8.c3e278"]]},{"id":"a6bfbc5d.247a6","type":"inject","z":"eac0edff.014a8","name":"","repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":540,"y":520,"wires":[["318c11c8.f7025e"]]},{"id":"318c11c8.f7025e","type":"change","z":"eac0edff.014a8","name":"hum 95","rules":[{"t":"delete","p":"payload","pt":"msg"},{"t":"set","p":"payload","pt":"msg","to":"95","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":520,"wires":[["c8905e62.99aa2"]]},{"id":"b2247e4a.7d0c1","type":"mqtt-json","z":"eac0edff.014a8","name":"sensor - humidity","topic":"itho/sensor","property":"","qos":"0","broker":"b4eed736.102278","x":320,"y":460,"wires":[["ad8d25e7.b65cf8"]]},{"id":"96d03b39.b33518","type":"mqtt out","z":"eac0edff.014a8","name":"itho","topic":"itho/cmd","qos":"0","retain":"true","broker":"b4eed736.102278","x":1770,"y":420,"wires":[]},{"id":"6cb3d97b.4731e8","type":"function","z":"eac0edff.014a8","name":"set global vars","func":"if (isNaN(msg.rate)) {\n    msg.rate = 0;\n}\nif (isNaN(msg.rate)) {\n    msg.value = 0;\n}\nglobal.set(\"hum_badkamer_rate\", Math.round(msg.rate));\nglobal.set(\"hum_badkamer\", Math.round(msg.value));\n\n//msg.payload.humidity.value = Math.round(msg.payload.humidity.value)\n//msg.payload = \"{'hum_rate':\" + Math.round(msg.rate) + \",'hum_value':\" + Math.round(msg.payload.humidity.value) + \"}\";\n\n//return msg;","outputs":0,"noerr":0,"x":1120,"y":280,"wires":[]},{"id":"8c1052d9.7951a","type":"debug","z":"eac0edff.014a8","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":810,"y":280,"wires":[]},{"id":"b4eed736.102278","type":"mqtt-broker","name":"MQTT","broker":"192.168.8.2","port":"1883","clientid":"","usetls":false,"compatmode":false,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closeQos":"0","closePayload":"","willTopic":"","willQos":"0","willPayload":""}]

Met een beetje data analyse kun je voor je eigen situatie de rate bepalen. Misschien is deze voor jou situatie te gevoelig of juist niet gevoelig of niet. Ik heb een paar dagen een grafiek bijgehouden, dan krijg je zoiets.



Waarbij blauw de gemeten humidity is, geel de rate of change en rood de sturing richting de itho (en de spiegelverwarming in mijn geval)

[ Voor 6% gewijzigd door arjenhiemstra op 19-07-2021 12:48 ]

[LJ80]

arjenhiemstra schreef op zaterdag 17 juli 2021 @ 17:20:
[...]


Is het nog gelukt? Toevallig had ik hier vandaag 1 die bij het testen het niet lekker deed, op een meter of 3 hield het op. Alle verbindingen gecontroleerd, leek allemaal ok, uiteindelijk de module er afgehaald en een nieuwe erop gezet. Die deed het wel goed.

Bedankt ga ik proberen zodra het weer werkt. :-)

[ Voor 7% gewijzigd door LJ80 op 19-07-2021 18:59 ]

[LJ80]

En wie zijn: 172.30.32.1 /// 172.30.32.2
192.168.1.29 is het ipadres van de ithobox

[ Voor 53% gewijzigd door LJ80 op 19-07-2021 18:59 ]

[LJ80]

badkuip schreef op vrijdag 16 juli 2021 @ 16:46:
[...]


De automations moet je in automations.yaml neerzetten. Dat bestand staat in dezelfde map als configuration.yaml.

Als het automations.yaml bestand nog niet bestaat, dan zou je via de website een aan kunnen maken door even een test automation aan te maken. Hoe je dat doet staat hier

Om je wat beter te kunnen helpen vraag ik me af wat je al voor elkaar gekregen hebt. Ben je al in staat om de itho-box handmatig harder of zachter te laten draaien met home assistant?
Want als dat nog niet op orde is, dan wordt de automation draaiende krijgen en die testen erg lastig.

Alles lijkt nu te werken.
configuration.yaml
en
automations.yaml
zijn erin geplakt.

Nu testen wat er gebeurd bij het douchen.

[badkuip]

@LJ80 graag gedaan. Ik heb zelf deze automation inmiddels vervangen door een andere omdat het werken met vaste waardes voor luchtvochtigheid niet werkte wanneer het buiten vochtig weer is. De sensor pikte dit op en daardoor ging de ventilator draaien op het moment dat we niet onder de de douche stonden.

[LJ80]

badkuip schreef op maandag 19 juli 2021 @ 20:37:
@LJ80 graag gedaan. Ik heb zelf deze automation inmiddels vervangen door een andere omdat het werken met vaste waardes voor luchtvochtigheid niet werkte wanneer het buiten vochtig weer is. De sensor pikte dit op en daardoor ging de ventilator draaien op het moment dat we niet onder de de douche stonden.

Welke gebruik je nu dan?
Want ik lijk inderdaad hetzelfde te ervaren.

En het schakelt ook te snel op deze manier.
Boven de 50% dan springt hij aan, en brengt het onder de 50%.
En als je in bad ligt in plaats van douchen wordt er niet onwijs veel luchtvochtigheid opgewekt.
Dus blijft het rond de 50% schommelen en gaan het even aan en even uit.

Handig zou zijn boven de 50% gaat het aan, en brengt het terug naar een bepaalde waarde 30%?
Waardoor er een buffer is tot het weer een bepaalde waarde bereikt heeft.

[arjenhiemstra]

Voor de liefhebbers, alpha4 heb ik op github gezet https://github.com/arjenh...githo-hw2-v2.3-alpha4.bin

Met deze versie is het mogelijk om via menu 'itho settings' alle (op 1 na) low level settings van ondersteunde itho devices op te vragen en te wijzigen. Op dit moment staan als het goed is alle CVE hardware en firmware versies er in. Andere devices kunnen relatief eenvoudig toegevoegd worden.

Het is vanaf deze versie ook mogelijk om de humidity sensor support in de itho firmware uit te zetten (via menu system settings kun je dit voor iedere boot automatisch laten doen). Hierna lijkt het mogelijk om de sensor vanaf de add-on uit te lezen zonder dat de itho firmware vastloopt en draaien de AB knoppen high/low ook niet meer om.

Volgende mogelijke features:
- het uitlezen van de laatst ingedrukte remote knop en snelheid status via de I2C bus.
- totale manuele controle over de motor snelheid via webinterface en API (onafhankelijk van potmeters en wat voor input dan ook van 0 naar maximaal toerental)

[badkuip]

LJ80 schreef op dinsdag 20 juli 2021 @ 11:14:
[...]


Welke gebruik je nu dan?
Want ik lijk inderdaad hetzelfde te ervaren.

En het schakelt ook te snel op deze manier.
Boven de 50% dan springt hij aan, en brengt het onder de 50%.
En als je in bad ligt in plaats van douchen wordt er niet onwijs veel luchtvochtigheid opgewekt.
Dus blijft het rond de 50% schommelen en gaan het even aan en even uit.

Handig zou zijn boven de 50% gaat het aan, en brengt het terug naar een bepaalde waarde 30%?
Waardoor er een buffer is tot het weer een bepaalde waarde bereikt heeft.

Doorgaan totdat de luchtvochtigheid terug is bij 30% zou denk ik niet handig zijn, dan staat je ventilator een eeuwigheid te blazen.

Ik heb een automation gemaakt die onthoud wat de luchtvochtigheid is wanneer er iemand net onder de douche staat. De ventilator slaat aan en blijft net zolang draaien totdat de luchtvochtigheid is gezakt tot aan de eerder gemeten luchtvochtigheid. Detecteren dat er iemand onder de douche staat doet ie met een trend sensor in Home assistant.

De automation werkt goed bij mij, slaat dus aan bij iedere douchebeurt. Het enige waar ik nog niet tevreden over ben is dat de fan nog wel eens 3-4 uur kan staan te blazen na een douchebeurt. Ik ben er nog niet over uit of ik een maximale looptijd ga inbouwen.

automation.yaml

YAML:

- id: 5f3143db-cd15-44cc-b027-2a991409f857
  alias: 'Badkamer MV - Ventilatie op basis van luchtvochtigheid'
  description: >-
    Ventilatie aan bij luchtvochtigheid hoger dan grenswaarde & Ventilatie uit bij luchtvochtigheid lager dan grenswaarde.
    grenswaarde wordt bepaald bij activatie van de trendsensor.
  trigger:
    - platform: state
      entity_id: binary_sensor.trend_badkamer_mv_luchtvochtigheid
      to: 'on'
      id: hoog
    - platform: numeric_state
      entity_id: sensor.badkamer_mv_luchtvochtigheid
      below: input_number.badkamer_mv_luchtvochtigheid_grenswaarde
      id: normaal
    - platform: state
      entity_id: input_boolean.badkamer_mv_vergrendeld
      from: 'on'
      to: 'off'
  condition:
    - condition: state
      entity_id: input_boolean.badkamer_mv_vergrendeld
      state: 'off'
  action:
    - choose:
        - conditions:
            - condition: trigger
              id: hoog
            - condition: not
              conditions:
                condition: state
                entity_id: sensor.badkamer_mv_status
                state: '220'
          sequence:
            - service: input_number.set_value
              target:
                entity_id: input_number.badkamer_mv_luchtvochtigheid_grenswaarde
              data:
                value: "{{ states('sensor.badkamer_mv_luchtvochtigheid') }}"
            - service: mqtt.publish
              data:
                topic: itho/cmd
                retain: true
                payload: '220'
            - service: notify.notify_erik
              data:
                message: "Er staat iemand onder de douche! Snelheid ventilator is hoog!"
                title: Badkamer
        - conditions:
            - condition: trigger
              id: normaal
            - condition: not
              conditions:
                condition: state
                entity_id: sensor.badkamer_mv_status
                state: '20'
          sequence:
            - service: mqtt.publish
              data:
                topic: itho/cmd
                retain: true
                payload: '20'
            - service: notify.notify_erik
              data:
                message: "Ventilator uit! Het is niet vochtig meer!"
                title: Badkamer
      default: []
  mode: single

sensoren die je nodig hebt in configuration.yaml

YAML:

input_boolean:
  badkamer_mv_vergrendeld:
    name: Mechanische ventilator vergrendeld
    initial: "false"

sensor:
  - platform: mqtt
    name: "Badkamer MV status"
    state_topic: "itho/state"
    icon: "mdi:fan"
    unit_of_measurement: "rpm"

  - platform: mqtt
    name: "Badkamer MV luchtvochtigheid"
    state_topic: "itho/sensor"
    value_template: '{{ value_json.hum }}'
    unit_of_measurement: "%"

binary_sensor:
  - platform: trend
    sensors:
      trend_badkamer_mv_luchtvochtigheid:
        entity_id: sensor.badkamer_mv_luchtvochtigheid
        sample_duration: 7200
        min_gradient: 0.045
        device_class: moisture

input_number:
  badkamer_mv_luchtvochtigheid_grenswaarde:
    name: Badkamer MV luchtvochtigheid grenswaarde
    min: 0
    max: 100
    mode: box

De trend sensor is iets wat tijd kost om te configureren. Op basis van de stijging/trend in luchtvochtigheid gaat de sensor 'on' of 'off'. Je moet dus weten met welke mate de luchtvochtigheid stijgt per minuut/per periode. Het kost dus een paar douchebeurten om uit te vogelen of je sensor aanslaat of niet. Deze waarden die ik hier heb staan werken dus altijd bij mij maar ze zouden dus bij jou anders kunnen zijn.

[LJ80]

@badkuip Bedankt!!! Ik ga het testen!

update:
Ben het meteen gaan testen.
Aangezien ik behoorlijk nieuw hierin ben.
Ik krijg bij "check configuration" de volgende melding:

Error loading /config/configuration.yaml: mapping values are not allowed here
in "/config/automations.yaml", line 68, column 12

code:

default: []
  mode: single
      topic: itho/cmd
      retain: true
      payload: '20'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid laag!
      title: badkamer

en line 68, is:

code:

topic: itho/cmd

Ik denk dat het te maken heeft met persoonlijke instellingen welke jij wel hebt en gebruikt en ik niet.
Zoals ik het zie berichten naar de iphone sturen etc.
Of zou het iets anders zijn?

[ Voor 90% gewijzigd door LJ80 op 21-07-2021 13:10 ]

[jasring]

@arjenhiemstra dank voor deze nieuwe versie! ik heb m er gelijk op gezet en ben aan het spelen gegaan om mijn minimale snelheid aan te passen, dat lijkt gelukt te zijn! regel 26 van 30 naar 5 aangepast en nu kan ik inderdaad langzamer en dus stiller draaien.

[badkuip]

LJ80 schreef op woensdag 21 juli 2021 @ 12:50:
@badkuip Bedankt!!! Ik ga het testen!

update:
Ben het meteen gaan testen.
Aangezien ik behoorlijk nieuw hierin ben.
Ik krijg bij "check configuration" de volgende melding:

Error loading /config/configuration.yaml: mapping values are not allowed here
in "/config/automations.yaml", line 68, column 12

code:

default: []
  mode: single
      topic: itho/cmd
      retain: true
      payload: '20'
  - service: notify.mobile_app_ipad
    data:
      message: Ventilator is aan gegaan, snelheid laag!
      title: badkamer

en line 68, is:

code:

topic: itho/cmd

Ik denk dat het te maken heeft met persoonlijke instellingen welke jij wel hebt en gebruikt en ik niet.
Zoals ik het zie berichten naar de iphone sturen etc.
Of zou het iets anders zijn?

Ik denk niet dat het aan persoonlijke instellingen ligt, bij mij komt deze foutmelding voor als je niet consequent inspringt of hetzelfde aantal spaties gebruikt.
Ik kan niet precies opmaken waar ie misgaat.

kan je eens een hele uitdraai geven van configuration.yaml en van automations.yaml?

[arjenhiemstra]

jasring schreef op woensdag 21 juli 2021 @ 15:33:
@arjenhiemstra dank voor deze nieuwe versie! ik heb m er gelijk op gezet en ben aan het spelen gegaan om mijn minimale snelheid aan te passen, dat lijkt gelukt te zijn! regel 26 van 30 naar 5 aangepast en nu kan ik inderdaad langzamer en dus stiller draaien.
[Afbeelding]

Thanks! Ik vind het ook super leuk dat het gelukt is, je hebt er normaal een super dure speciale tool voor nodig plus een cursus en dan krijg je nog niet toegang tot alle settings. Dit is een soort god-mode op de itho CVE

[kvandt]

alpha4 geïnstalleerd. MQTT berichten met humidity en temperatuur van de originele sensor komen binnen! Kijken of hij nu inderdaad blijft draaien (geen twijfel aan @arjenhiemstra , maar je weet maar nooit of alle type units gelijk reageren). Dank!
