Hmmm ja "antennemast" had denk ik minder vragen opgeroepen:
[...]
Ik zou niet weten welke componenten van betere kwaliteit zouden zijn, alleen de behuizing is wat groter.
[...]
Beetje suggestief
Volgens het actueel hoogtebestand is het dak waar mijn antenne op staat 5m61 boven zeeniveau. De mast zelf is 5m50 dus mijn antenne staat op 11m boven zeeniveau.
Coole site, jij hebt echt enorm veel naslag voor je hobby, erg fijn dat je het deelt.Ik ga de datasheets even bekijken, ze zijn beide onderhevig geweest aan een vernieuwd ontwerp meen ik. Met mijn beperkte kennis ga ik even lezen
Goed punt de 3LNA heeft geen USB jacket. Is zoiets dan al voldoende?
Ik ga zeker je tip meenemen, ik dacht eerst dat ik de laatste dagen wat meer ontvang door de reflectie van het water op het dakkapel (badkuip effect). Maar bij wat langer nadenken is de temperatuur ook flink gedaald.
De uputronics ga ik eens testen, net wat toegankelijker dan de 3LNA. Ook omdat ik nog geen bias-tee heb op de blauwe FA prostick +. Zou ze graag eens geruime tijd naast elkaar zetten, ik denk alleen dat een Y kabel niet gaat werken als je er een bias-tee/5v op zet, dan frituur je de andere ontvanger?
Ja die had ik gezien, ik heb hier geen stralingsbronnen. Maar met de nooelec ga ik eens een waterfall maken van het spectrum. Ben toch benieuwd wat hij ziet, heb ook maar een Y kabel besteld dan kunnen we even spelen met een 2e pi en kijken wat het goed. Goede tip van de y kabel voor de LNA.
Hoe je als consument kan denken "hij is warmer, dat is mogelijk niet goed" En dat het ontwerp dan eigenlijk zo gemaakt is, erg goed om te beseffen.
Ik heb nog wat spulletjes besteld
keep you posted met grafieken tzt.
Nou niet zo bewust, wat ik lastig vind aan deze tijdslijn is het feit dat je ook leest dat uputronics en RTL-SDR 3LNA beide voorzien zijn van nieuwe componenten over de afgelopen jaren. In hoeverre dat klopt voor de laatste is mij niet helemaal helder, maar her en der lees je er wel over. Voor de uputronics is het helder, van keramisch naar SAW (enkelvoudig). In deze thread lijkt de keramische uputronics vergeleken te worden met de RTL-SDR 3LNA?
sidenote stormfly in "ADS-B receiver topic" de SAW versie van uputronics helpt niet tegen de instraling van zijn 5w 2meter set.
De vraag is of de twee huidige hardware revisies op dit moment nog veel schelen? De zolderopruiming via marktplaats liep goed, dus ik heb het hobby geld al weer uitgegeven en wat besteld. Heb al een 2e Pi geconfigureerd en een V kabel besteld.
[ Voor 11% gewijzigd door stormfly op 14-09-2021 13:30 ]
Precies dat, (tenzij je de biaser ook voor de splitter plaatst) maar als je twee LNA's wilt vergelijken dan is het natuurlijk beter om ze achter de splitter te plaatsen.:
@slb
Iemand zei nog dat je beter de LNA voor de splitter kunt zetten, zodat hij versterkt door de splitter heen gaat. Logisch antwoord vanuit verlies perspectief, niet vanuit 5V conflicten
Je kunt natuurlijk ook een biaser gebruiken om DC te blocken, dan kun je de LNA voeden met de NooElec SMArTee en de Biaser voor de andere dongle hangen.
[ Voor 3% gewijzigd door slb op 17-09-2021 16:49 ]
prompt $p $g
Ja dat is net te krap hè, zat ik ook al aan te denken. Zal een zoeken naar een maatje groter, IP67 wil minimaal. Wil nooit meer op het dak hoeven
Vandaag de 7,5dbd antenne geplaatst, ben benieuwd morgen als het druk is.
Waarschijnlijk moet je wel de gain een paar dB lager zetten. Heb je hem meteen wat hoger geplaatst?
Die Arli is echt een perfecte kast, gaatje aan de onderkant maken, wat silica-zakjes erin en je spul blijft kurkdroog.
Dream on:
[...]
Ja dat is net te krap hè, zat ik ook al aan te denken. Zal een zoeken naar een maatje groter, IP67 wil minimaal. Wil nooit meer op het dak hoeven
Die Arli is echt een perfecte kast, gaatje aan de onderkant maken, wat silica-zakjes erin en je spul blijft kurkdroog.
prompt $p $g
Nee nog niet hoger geplaatst, zit nog in het denk proces over de mast. Net wel bij bol dat verlengstuk van 1 meter gekocht, gratis verzenden en retourneren. Als dat stuk past zou het echt heel fijn zijn:
Waarschijnlijk moet je wel de gain een paar dB lager zetten. Heb je hem meteen wat hoger geplaatst?
[...]
Dream on
Die Arli is echt een perfecte kast, gaatje aan de onderkant maken, wat silica-zakjes erin en je spul blijft kurkdroog.
De gain was niet direct waarneembaar, heb wel het idee dat ik wat meer vliegtuigen in de oranje zone zie en dat het geheel wat gevoeliger is geworden.
De Blue FA stick blijft (gesplit NA de uputronics LNA i.e receiver side) de Nooelec SMART v5 nipt voor in de race. Ik kreeg een v5 geleverd van amazon? Heb die adsbcompare tool geïnstalleerd zodat ik objectief metingen kan maken en opslaan over langere tijd.
Klopt die zakjes heb ik besteld bij Ali om het vocht te absorberen.
1 meter? Waarom niet deze van 2 meter?:
[...]
Nee nog niet hoger geplaatst, zit nog in het denk proces over de mast. Net wel bij bol dat verlengstuk van 1 meter gekocht, gratis verzenden en retourneren. Als dat stuk past zou het echt heel fijn zijn
prompt $p $g
:strip_exif()/u/3157/sail4L_S70.gif?f=community)
franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar
Eens Frans, en dan staat het maar met een paar stoeptegels
tis goed genoeg voor een hobby project. Ik zou zeker hoger willen maar dat is niet haalbaar in dit huis. Zonder dat ik anderen om mij heen tegen de haren in strijk.Nog even over componenten @slb
Heb nu nog geen losse bias-tee waardoor de Uputronics nog niet boven in de mast kan. Dan zou ik alleen met die Nooelec smartTee kunnen testen. De blauwe FA stick pakt toch net altijd wat meer dan de noeelec (door de ingebouwde LNA).
Ik zat namelijk nog even te kijken waarom ik voor de bias-tee met het mooie uiterlijk koos. En Wiedehopf voor die kale printplaat... heeft denk ik te maken met insertion loss.
Insertionloss <1.2
Insertion loss: 0.3dB @ 512MHz 0.45dB @ 1575MHz
[ Voor 6% gewijzigd door stormfly op 20-09-2021 21:59 ]
franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar
franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar
Ik ga het metertje mast ertussen zetten/schuiven, heb in de reguliere coax al rekening gehouden met verlenging. En dan kijken of het écht uitmaakt. Als het weinig verschil geeft dan kies ik voor het optische effect en zal ik hem denk weer inkorten. Meten = weten principe hanteer ik even.
Dat is een opmerkelijke conclusie, de wide en small band variant hebben nagenoeg dezelfde specificaties? De 2019 barrel van FA heeft ook betere filtering rond om GSM Europe frequenties. Heb jij zo'n "legosteen"
filter op je dak staan? Of liggen ze in de shack op de hobby stapel?De regen komt eraan in de komende weken, ik twijfel nog even wat haalbaar is. Mijn dakkapel dak heeft aanleg tot badkuip. Dan is het solderen van een SMA connector in een IP66/IP67 kastje niet heel comfortabel met ijskoude voeten in het water.
Ik gooi mijn keuze even in de groep, de RTL-SDR is nog niet binnen pas komende maand. We weten dat deze waarschijnlijk beter gaat presteren dan de Uputronics, en de RTL-SDR de permanente variant wordt.
-Nu de mast verhogen met 1 meter met de reguliere coax? Hiermee voorkom ik solderen op het dak.
-LNA kast ertussen monteren, waterdicht met wartels = coax connector opnieuw monteren. Zodat ik daarna slechts nog 1x het dak op hoef om de LNA te vervangen in de kast? Qua testen is het laatste leuker, zeker als je het plot op adsbcompare png plaatjes.
Als je nu een korte antennekabel soldeert, en later wil je de mast verhogen moet je weer solderen. Oplossing, nu voldoende lengte tussen antenne en LNA aanleggen, zodat er ruimte blijft tot verhogen?
Ok nu begrijp ik het. Ik ging eigenlijk uit van een nieuwe kabel uit tussen antenne en LNA.
Misschien kun je de huidige kabel even tijdelijk door het raam van de dakkapel halen zodat je binnen kunt solderen? Op dak solderen van een plug zuigt (ik spreek uit ervaring )
Waarschijnlijk wel makkelijker om binnenshuis een nieuw 1m50 kabeltje (in de box) te maken van antenne naar LNA (N - SMA). Daarna de huidige kabel tijdelijk door het raam naar binnen, stukje afknippen, in de box voeren en SMA erop solderen. Dan het geheel weer naar buiten.
Kun je van het deel dat je eraf knipt weer een patchkabel maken, bijvoorbeeld voor de antenne die je nog over hebt....
Misschien kun je de huidige kabel even tijdelijk door het raam van de dakkapel halen zodat je binnen kunt solderen? Op dak solderen van een plug zuigt (ik spreek uit ervaring
)Waarschijnlijk wel makkelijker om binnenshuis een nieuw 1m50 kabeltje (in de box) te maken van antenne naar LNA (N - SMA). Daarna de huidige kabel tijdelijk door het raam naar binnen, stukje afknippen, in de box voeren en SMA erop solderen. Dan het geheel weer naar buiten.
Kun je van het deel dat je eraf knipt weer een patchkabel maken, bijvoorbeeld voor de antenne die je nog over hebt....
prompt $p $g
7 meter en je LNA binnen dan heb je nu al echt een heel goed ontvangst signaal
Waarom zien we in Nederland niet meer vliegtuigen maar wel meer messages, de overgang naar een AirSpy geeft niet veel meer range of dichtheid. Maar wel een verhoging van de messages doordat deze ontvanger meer kan verwerken. Boven de waddeneilanden is het relatief verkeersluw.
Met de AirSpy pak je een paar procent meer (ook bereik), zeker na de laatste updates van readsb.
Vanochtend even wat koelprofieltjes gezaagd om de LNA extra te koelen:
:strip_exif()/f/image/d0tAVgxFHywu7epoTFF2dla7.jpg?f=fotoalbum_large)
:strip_exif()/f/image/JPx97MG6oyi0ke8UmfMub5Sb.jpg?f=fotoalbum_large)
:strip_exif()/f/image/T0vAklE3RuwBmUPwuEVZaTYY.jpg?f=fotoalbum_large)
Even tijdelijk met elastiek op zijn plek maar ik ga er 1 of 2 op de behuizing lijmen.
De twee andere op foto 2 komen op de AirSpy.
Waarom? Omdat het kan
(en warmte=ruis...)
Vanochtend even wat koelprofieltjes gezaagd om de LNA extra te koelen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/d0tAVgxFHywu7epoTFF2dla7.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JPx97MG6oyi0ke8UmfMub5Sb.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/T0vAklE3RuwBmUPwuEVZaTYY.jpg?f=user_large)
Even tijdelijk met elastiek op zijn plek maar ik ga er 1 of 2 op de behuizing lijmen.
De twee andere op foto 2 komen op de AirSpy.
Waarom? Omdat het kan
(en warmte=ruis...)
prompt $p $g
Haha cool zeg, wat een leuke woordgrap:
Met de AirSpy pak je een paar procent meer (ook bereik), zeker na de laatste updates van readsb.
Vanochtend even wat koelprofieltjes gezaagd om de LNA extra te koelen:
[Afbeelding]
[Afbeelding]
[Afbeelding]
Even tijdelijk met elastiek op zijn plek maar ik ga er 1 of 2 op de behuizing lijmen.
De twee andere op foto 2 komen op de AirSpy.
Waarom? Omdat het kan
je kan er ook nog van die blauwe warmte pads tussen doen.Heb vanmorgen nog even een korte test gedaan, Blue FA stick met interne LNA tegenover de Nooelec NESDR SMArt v5 met Uputronics LNA (extern gevoed)
Dan valt de Blauwe FA stick flink door de mand, ook na het inregelen van de gain
code:
1
| for i in {0..30}; do sudo autogain1090; sleep 120; done |
:fill(white):strip_exif()/f/image/yd92fDLamjGjbB8Nh3KsieHM.png?f=user_large)
Nooelec NESDR SMArt v5 externaly powered uputronics LNA gain 49.6 | messages 1450 aircrafts 130
blue fa stick no external LNA gain 40.2 | messages 1200 aircrafts 118
Nooelec NESDR SMArttee bias powered uputronics gain 44.5 | messages
Hoe maak jij zo'n mooi groot screenshot van alle grafieken in 1x? De sceenshots van mij zijn 4-9MB tips welkom
Einde middag nog even de blue FA stick getest, als je de gain lager zet dan ontvangt hij erg weinig. Vreemd genoeg is het rode gebied in balans maar de minimale sterkte hangt rond -25 dat lijkt te hard. Of hij wordt verstuurd door iets van buitenaf🤔
:fill(white):strip_exif()/f/image/ZAyfTAmQODgQG3uTCLJwWuPA.png?f=user_large)
[ Voor 59% gewijzigd door stormfly op 25-09-2021 19:33 ]

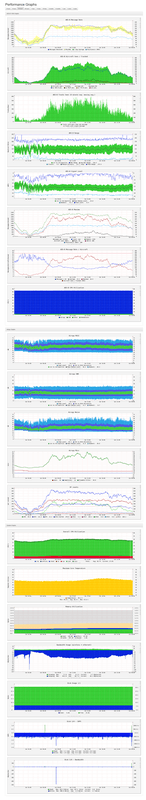

Heb gisteren de readsb update geïnstalleerd, na iets meer dan een dag draaien:
/f/image/3t1cHCfOIHzv8AlDaXDyfuTz.png?f=fotoalbum_large)
/f/image/rzuobr793fZBkyQPaNYG7jf9.png?f=fotoalbum_large)

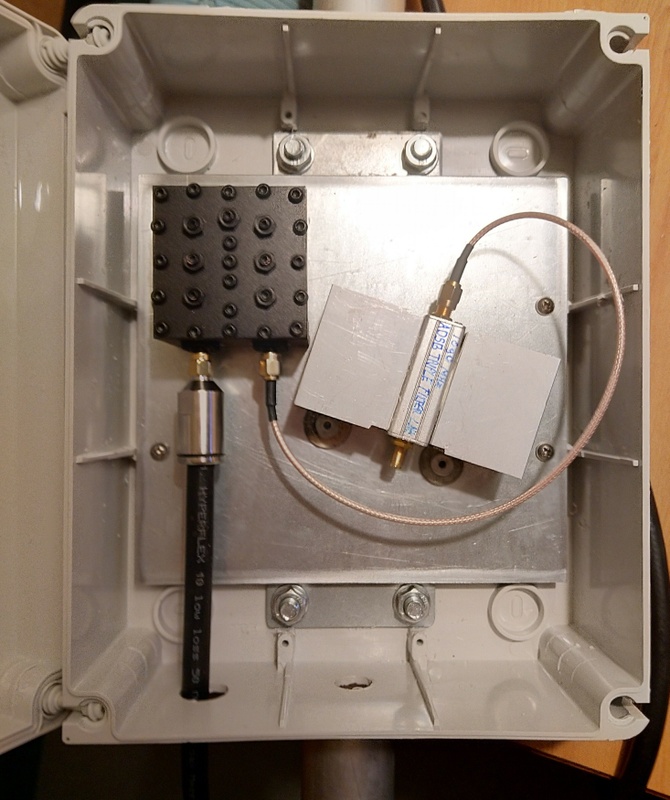

Volgende week probeer ik het dak op te gaan, antennes vervangen, cavity filter en (koele) LNA in de mast plaatsen.
Ik verwacht dat de range dan iets toe zal nemen.
:fill(white):strip_exif()/f/image/3t1cHCfOIHzv8AlDaXDyfuTz.png?f=user_large)
:fill(white):strip_exif()/f/image/rzuobr793fZBkyQPaNYG7jf9.png?f=user_large)
Volgende week probeer ik het dak op te gaan, antennes vervangen, cavity filter en (koele) LNA in de mast plaatsen.
Ik verwacht dat de range dan iets toe zal nemen.
[ Voor 20% gewijzigd door slb op 26-09-2021 00:32 ]
prompt $p $g

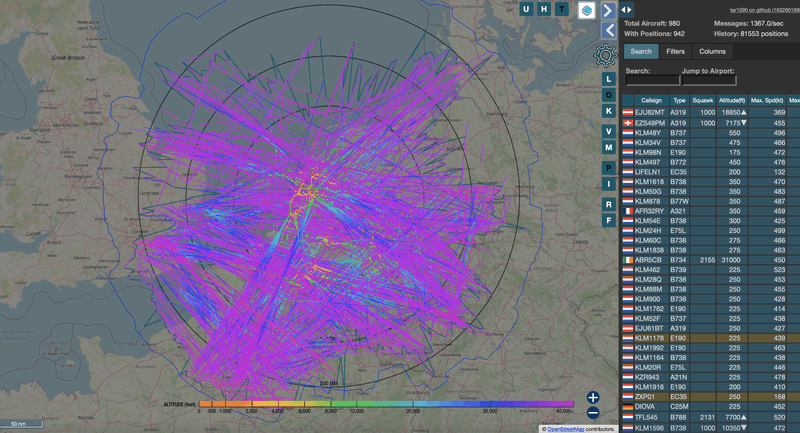

Hoeveel uur heb jij in je pTracks zitten 8/12/24? Je ziet heel goed het verschil dat jouw hoge aantal vluchten uit de Duitse zijde komt. Ik heb Ridderkerk eens vergeleken met Zeist maar we zitten globaal op dezelfde hoogte. Blijf het bijzonder vinden dat jij zo diep het Oosten in kijkt terwijl je veel westelijker woont.
Goed idee om over een koel rib na te denken voor de LNA op het dak die zal ik nog even bestellen.
@slb op de AHN viewer wat is jouw achtertuinlevel en schoorsteenlevel?
- schoorsteen 12,12m
- achtertuin bestrating 3,07m
:fill(white):strip_exif()/f/image/adNfYhHElBGZhxkgDBC5sioK.png?f=user_large)
Ik heb nog een aantal herstarts gehad ivm hobby dag, dit zal geen 24hr zijn.
[ Voor 7% gewijzigd door stormfly op 26-09-2021 08:34 ]
a- Verdere onderdrukking van de signalen in de omgeving (heb ook nog een 2m/70cm zender)
b- Doordat het cavity filter DC kortgesloten is, minder statische zooi die de LNA zouden kunnen aantasten

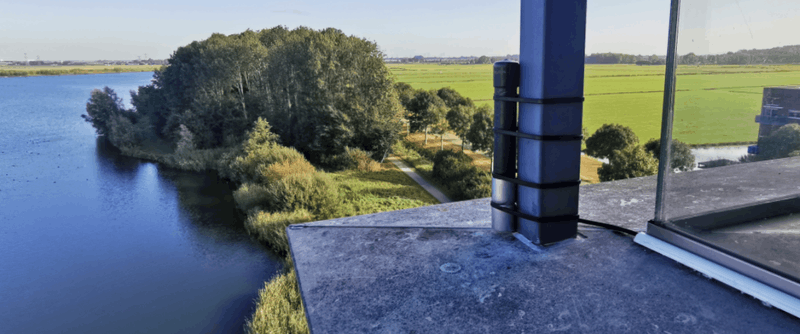

De voet van mijn antenne staat op 11m ASL. De nok van het dak is 7m ASL. Straat is -1m ASL

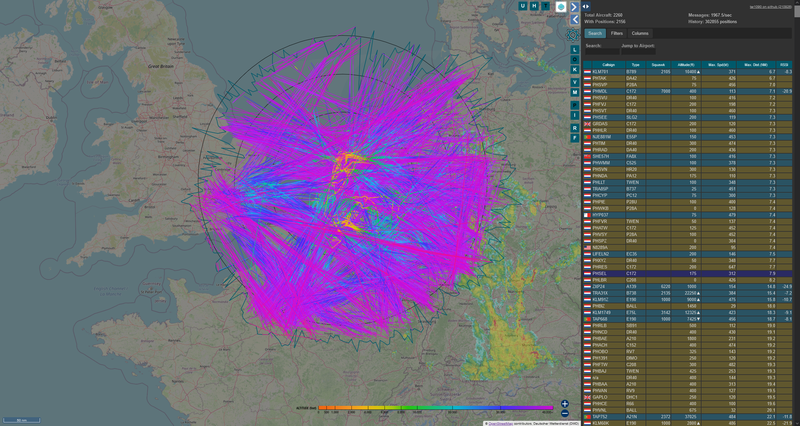

P-tracks was iets van 26h draaien, hier een nieuwe van 19 uur draaien:
/f/image/ayvHcJ3Ik7eU0dA5L4ytYZnd.png?f=fotoalbum_large)
Ik denk dat je sowieso 1 meter hoger zou moeten met de antenne ivm de schoorsteen, heb je daar nog genoeg coax voor?
BTW nog even wat opmerkingen mbt de coax:
-die scherpe bochten in de coax zijn nét aan, maar de RTLSDR 3LNA is kleiner dus zullen de bochten ook ruimer kunnen.
-let op met tie-wraps, die kunnen de coax vervormen, niet te strak aantrekken.
Ik gebruik deze lijm, ik heb ook van die blauwe pads liggen, maar de kleefkracht en warmtegeleiding zijn minder.
b- Doordat het cavity filter DC kortgesloten is, minder statische zooi die de LNA zouden kunnen aantasten
De voet van mijn antenne staat op 11m ASL. De nok van het dak is 7m ASL. Straat is -1m ASL
P-tracks was iets van 26h draaien, hier een nieuwe van 19 uur draaien:
:fill(white):strip_exif()/f/image/ayvHcJ3Ik7eU0dA5L4ytYZnd.png?f=user_large)
Ik denk dat je sowieso 1 meter hoger zou moeten met de antenne ivm de schoorsteen, heb je daar nog genoeg coax voor?
BTW nog even wat opmerkingen mbt de coax:
-die scherpe bochten in de coax zijn nét aan, maar de RTLSDR 3LNA is kleiner dus zullen de bochten ook ruimer kunnen.
-let op met tie-wraps, die kunnen de coax vervormen, niet te strak aantrekken.
Ik gebruik deze lijm, ik heb ook van die blauwe pads liggen, maar de kleefkracht en warmtegeleiding zijn minder.
[ Voor 7% gewijzigd door slb op 26-09-2021 23:20 ]
prompt $p $g
Ja ook weer een goed punt, jij loopt gewoon een aantal jaar voor op mijn denk tijdslijn
Ik dacht hoe hoger hoe meer statisch geneuzel uit de lucht. Dat filter zet jij ervoor, welke pigtail gebruik je daarvoor, dat is wel de kwetsbare "range" zone waar je dan items tussenvoegt en het verlies kan verhogen?Zoiets zou top zijn in mijn krappe kastje, alleen ik denk dan alleen maar: Ik heb geen directe instraling van zenders, dus het geeft sowieso verlies een geen voordeel. Is het mij dan waard voor een onweersbui?
Voor 2/70 snap ik het heel goed, dat zijn directe vermogens.
Ik heb het tonnetje nog liggen hier van FA, misschien moet ik die er inderdaad nog voorzetten. Heb je tips voor een pigtail? Al jouw Amazon links voldoen aan mijn kwaliteitseisen, misschien heb jij er al over nagedacht.
Sorry is ASL de waarde welke de AHN viewer aangeeft, of moet je daar nog een som overheen halen? Overigens voor de panorama (de lichtblauwe ring) dien je ook een hoogte in te vullen is dat direct de AHN viewer of reken je die om naar ASL?
Ik kom niet hoger in de radarbox stats, ik denk inderdaad dat ik de hoogte in moet
jouw ontvangst is echt schitterend rondom.Ja ik heb de bending radius opgezocht die is voor Aircell 7 heel gunstig, 25mm radius, dat is slechts een cirkel van 5cm. Je hebt gelijk die bocht rechtsonder is erg krap.
Over de tywaps en het indrukken van het midden-schuim van de coax had ik nog niet nagedacht
Heb jij die vochtvreters ook in je LNA kastje gepland? Gaat dat goed met de enorme hitte van de 3LNA en zomer zon ivm brand?
[ Voor 13% gewijzigd door stormfly op 27-09-2021 08:23 ]
ASL= Above Sea Level
De 3LNA wordt niet zo heet, maar eerder handwarm, ter indicatie: de AirSpy mini en NooElec worden warmer tijdens gebruik.
Wanneer je antenne 1 m hoger staat zul je zien dat de ontvangst weer iets beter zal zijn.
Filter van FA (tonnetje) heeft dacht ik vrij hoge insertion loss. Pas wanneer je veel last hebt van GSM zou je hem ertussen kunnen plaatsen. Ik zou hem er alleen tussen hangen wanneer er verbetering optreedt.
Ik ga straks van antenne naar 1m75 M&P Hyperflex 10 naar cavity, dan klein SMA-SMA kabeltje naar LNA en erna naar 6.5m Hyperflexx 7, BiasT etc.
Ik gooi zo'n herlaadbare vochtvreter in de kast. Als die goed genoeg zijn voor personenwagens dan moet een kastje van een paar liter geen probleem zijn.
Je zou zelfs een washandje met een beetje rijst erin kunnen doen. Zoveel vocht onstaat er niet in de behuizing.
De 3LNA wordt niet zo heet, maar eerder handwarm, ter indicatie: de AirSpy mini en NooElec worden warmer tijdens gebruik.
Wanneer je antenne 1 m hoger staat zul je zien dat de ontvangst weer iets beter zal zijn.
Filter van FA (tonnetje) heeft dacht ik vrij hoge insertion loss. Pas wanneer je veel last hebt van GSM zou je hem ertussen kunnen plaatsen. Ik zou hem er alleen tussen hangen wanneer er verbetering optreedt.
Ik ga straks van antenne naar 1m75 M&P Hyperflex 10 naar cavity, dan klein SMA-SMA kabeltje naar LNA en erna naar 6.5m Hyperflexx 7, BiasT etc.
Ik gooi zo'n herlaadbare vochtvreter in de kast. Als die goed genoeg zijn voor personenwagens dan moet een kastje van een paar liter geen probleem zijn.
Je zou zelfs een washandje met een beetje rijst erin kunnen doen. Zoveel vocht onstaat er niet in de behuizing.
prompt $p $g
:strip_icc():strip_exif()/u/1665102/crop618e47e48c210_cropped.jpg?f=community)
Leuk deel je RadarBox link even als je daarmee live bent?
https://blog.gouline.net/...raspberry-pi-7e7fdb5b97bc
Ja het kan
/u/669546/crop645389a7e3f72_cropped.png?f=community)
en deze:
[...]
Leuk deel je RadarBox link even als je daarmee live bent?
https://blog.gouline.net/...raspberry-pi-7e7fdb5b97bc
Ja het kan
https://www.radarbox.com/raspberry-pi
en deze
https://forum.planefinder...dump1090-data-feeder.241/
werkt allemaal op 1 pi
@slb Ik blijf nog even zoeken naar de line of sight vanaf mijn huis. In de line vanaf mijn huis zakt Nederland juist. Waarom heb ik in het Noorden dan zo'n matige ontvangst, eerst die 3LNA van RTL-SDR er maar eens tussen. Zal hem ook even tekenen richting de heuvelrug, om te zien of deze echt impact heeft
EDIT net de 3LNA gemonteerd, eerste indruk lijkt dat je gelijk hebt even wat meer grafieken afwachten de komende dagen.
Analyse hieronder ter vermeack.
EDIT net de 3LNA gemonteerd, eerste indruk lijkt dat je gelijk hebt
even wat meer grafieken afwachten de komende dagen.Analyse hieronder ter vermeack.
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
[ Voor 19% gewijzigd door stormfly op 02-10-2021 10:31 ]
Klopt is een rustige hoek. Is jouw ontvanger ergens live te volgen met msg rate etc? Zo ja/nee zou je de link willen delen, of in PB?:
[...]
Noord Noord Westen..
Over de Noordzee zijn ook niet zoveel vluchten....
Dit is een mooi alternatief om toch wat info in te zien online
:fill(white):strip_exif()/f/image/OqvpxauzEmgMNahwjRzqJ1x5.png?f=user_large)
![[Afbeelding]](https://tweakers.net/i/iHzLAiAoShiMmAwlhqhNpz9dUqs=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/0d1WtYTK5tS2Z5ndCMjvfRoF.png?f=user_large){kind=link}
Een nieuw stukje pijp gehaald en cavity filter+LNA in een kastje geplaatst. Cavity filter zit vanaf achter aan gegalvaniseerd staalplaatje geschroefd, LNA met twee popnagels en ringetjes bevestigd. Wat koelpasta tussen staalplaat en LNA/koelprofielen gedaan.
:strip_exif()/f/image/jBUzEUFbgrUkoZDxheOXLibF.jpg?f=fotoalbum_large)
:strip_exif()/f/image/haTezsZh6ld6nV1YWNrJmeb2.jpg?f=fotoalbum_large)
:strip_exif()/f/image/EsHLGfqVdDCFvvxdm6Mwnm8v.jpg?f=fotoalbum_large)
Ik heb de diameter van de pijp zo gekozen dat hij precies over de bestaande mast geschoven kan worden. Nu nog even wachten op een mooie vrije dag.
edit:
Ook nog even twee ontvochtigers besteld om de boel in de kast droog te houden (gaat er 1 in, moet afdoende zijn).
Kabeldoorgangen worden afgesloten met een klein stukje PE buisisolatie om de kabels.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jBUzEUFbgrUkoZDxheOXLibF.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/haTezsZh6ld6nV1YWNrJmeb2.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EsHLGfqVdDCFvvxdm6Mwnm8v.jpg?f=user_large)
Ik heb de diameter van de pijp zo gekozen dat hij precies over de bestaande mast geschoven kan worden. Nu nog even wachten op een mooie vrije dag.
edit:
Ook nog even twee ontvochtigers besteld om de boel in de kast droog te houden (gaat er 1 in, moet afdoende zijn).
Kabeldoorgangen worden afgesloten met een klein stukje PE buisisolatie om de kabels.
[ Voor 12% gewijzigd door slb op 08-10-2021 02:11 ]
prompt $p $g
Wat een goede URL heb je hierboven gegeven, top! Dank je wel.:
[...]
Leuk deel je RadarBox link even als je daarmee live bent?
https://blog.gouline.net/...raspberry-pi-7e7fdb5b97bc
Ja het kan
Had even koudwatervrees en heb een micro SD met meer ruimte gekocht. Vanavond Flightaware, Radarbox, Flightradar24 en Planefinder geinstalleerd op min Raspberry Pi 4B. Planefinder ziet mijn ontvanger (ondanks het invoeren van de sharekey) nog niet online. Ik las dat dat bij Planefinder wel even gaat duren.
Ik ben helemaal blij.
Ik zie hier in dit topic mooie materialen staan, dan ben ik nog maar een beginner, maar sta open voor ideeën en suggesties. Ik woon in Zwolle op de bovenste verdieping van een appartementencomplex op een meter of 20 hoog en heb wel een gigantisch mooi vrij uitzicht (alleen helaas niet rondom, maar 270 graden heb ik wel).
:fill(white):strip_exif()/f/image/lcql8rB6Hbywdb4RfeyuoPj7.png?f=user_large)
Ik heb een antenne (TEN-90) https://www.gns-electroni...-sma-ten-90-with-housing/ uit Duitsland laten komen omdat die mooi klein is, die heb ik tegen de balustrade gemonteerd. Boven de dakrand monteren wordt niet toegestaan door de verhuurder dus ik moet me een beetje behelpen.

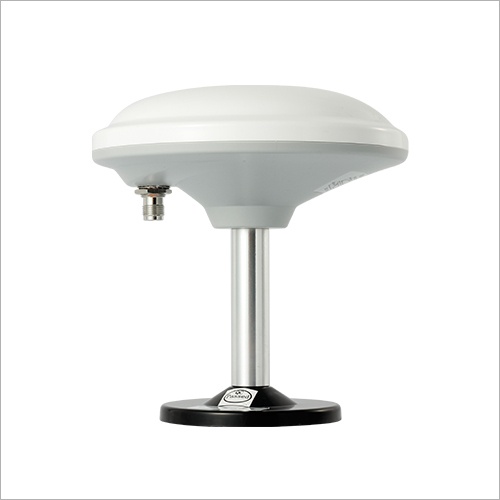

Ik zit er over te denken om een andere antenne te kopen. Ook een TEN-90 maar dan een verbeterde versie. Maar daar hangt wel een prijskaartje aan.https://www.gns-electronics.de/product/ads-b-patch-antenna/
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/S1zO14CAUu2pJt6Hgs8auoIw.jpg?f=user_large)
Goed tot zover mijn eerste stapjes in het feeden van ADS-B gegevens.
Fijne avond allemaal
585km dat is niet mis ::) dank voor het delen. Jouw woongebouw is heel goed zichtbaar. Voor mij een bevestiging dat ik echt boven de schoorsteen uit moet gaan komen, komend voorjaar. 1090Mhz werkt het beste met vrij zicht.
Je coax kabel is bijna een RG58 variant zie ik met een hele snelle google hit. 5mm, als je 7mm kwijt kunt is aircell7 fantastisch, heel buigzaam.
[ Voor 11% gewijzigd door stormfly op 10-10-2021 13:03 ]
Prima ontvangst!
Die 8GB Pi4 is wel een beetje overkill, de 2GB variant met een 16GB kaartje is afdoende. Maar ja "Too much is just right"
Enige tweaks die het bereik iets zouden kunnen vergroten:
-Vraag aan je overbuurman (op de tegenovergestelde hoek) of je daar ook een feeder/antenne kan plaatsen
-Antenne 20-30cn verder naar buiten plaatsen, van de paal vandaan.
Vandaag heb ik de Vinnant 7.5P op het dak geplaatst. Heb nog wel een stommiteit begaan: SMA moertje van de coax naar LNA te hard aangedraaid met een steeksleutel waardoor de connector op de print brak
Gelukkig had ik nog een LNA liggen en heb die er in geplaatst.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lN45xiTdNSs6ThycXZm1xCMr.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/cRq0FNqb7B1enh54pISV7Kge.jpg?f=user_large)
Ging wel lastig, want de mast werd topzwaar.
Volgend jaar maar weer het dak op om een zwaardere tegelvoet te plaatsen met 50x50 of 40x60 tegels en de mast kantelbaar te maken.
Als we nu toch Radarboxen aan het delen zijn:
Hier is de mijn Radarbox.
en hier mijn FA-stats
[ Voor 3% gewijzigd door slb op 10-10-2021 19:18 . Reden: typo ]
prompt $p $g
