Geen idee haha. Nooit gebruikt. Anders roep je maar
:strip_icc():strip_exif()/u/77131/crop5d0893753034a_cropped.jpeg?f=community)
Hoe heb je dat aangepakt met de timers voor de wasmachine en droger?
Wil je die code misschien delen?
:strip_icc():strip_exif()/u/117358/crop657dda540776e_cropped.jpg?f=community)
Ben benieuwd naar het stukje over het "Aquarium". Hoe heb je dit gedaan? Hier ook een aquarium en dit brengt me op ideeën!
"Sommige mensen zeggen dat ik gek ben, maar gekken horen toch thuis in het gekkenhuis, of ben ik nou gek??"
:strip_icc():strip_exif()/u/108990/crop5954e0a770919_cropped.jpeg?f=community)
Technical enthousiast on a budget - DiY Tutorials, How-To's and Information on how to do things yourself, better & cheaper - The Dutch way.
:strip_icc():strip_exif()/u/1085297/crop5b262ef103289_cropped.jpeg?f=community)
Technical enthousiast on a budget - DiY Tutorials, How-To's and Information on how to do things yourself, better & cheaper - The Dutch way.
:strip_icc():strip_exif()/u/34345/crop604df19f86683.jpg?f=community)
Sure, het is alleen niet een op zichzelf staand stuk code. Combinatie van BigNumber Card, MQTT-sensor & NodeRed.:
Hoe heb je dat aangepakt met de timers voor de wasmachine en droger?
Er van uit gaande dat je al een input boolean werkend hebt die on/off gaat wanneer de wasmachine aangaat, kun je met deze nodered-flow een oplopende counter creëren op een mqtt-topic:
Pastebin
Vervolgens het MQTT-topic als sensor configureren in je sensor.yaml/configuration.yaml en je hebt de oplopende timer.
Ik doe de weergave van de timer via de bignumber-card --> link
Maar je kunt natuurlijk elke card gebruiken die sensorwaarden kan weergeven.
Yes, ik vond het ook één van de leukere projectjes.:
Ben benieuwd naar het stukje over het "Aquarium". Hoe heb je dit gedaan? Hier ook een aquarium en dit brengt me op ideeën!
Ik heb hier een fluval flex staan met een ingebouwde LED-balk die je via een IR-remote kunt aansturen. Ik heb de IR-commando's van de AB gesnifft met mijn Broadlink RM Pro en daarmee kan ik dus de verlichting aansturen.
De onderste rij in mijn Aquarium-card zijn eigenlijk alleen maar de knoppen van mijn remote:
- sunlight on/off
- lightintensity up
- lightintentsity down
- moonlight
- all lights off
- RGB-light on/off
- Sunlight on/off
- RGB-light on/off
- Moonlight on/of
De temperatuurmeter is een NodeMCU icm een DS18B20 die via ESPhome is geconfigureerd.
toon volledige berichtBedankt voor je uitgebreide reactie!
Zelf heb ik een TC420 controller met een 2-tal rgbww ledstrips boven de bak hangen waar normaal de TL verlichting hangt. Deze controller is te programmeren via USB maar zat er aan te denken om die controller op 1 of andere manier aan HA te koppelen maar nog geen idee hoe. Had stille hoop dat je een soort gelijk iets had maar helaas. Wel slim hoe jij het hebt gedaan!
Heb hier al wel een lange tijd een NodeMCU liggen en ook nog een DS18B20 volgens mij, waar ik eigenlijk een ander doel voor had. Namelijk het meten van de temp van het zwembad buiten maar das eigenlijk hetzelfde als met een aquarium natuurlijk! Kreeg dit destijds niet 1,2,3 aan de gang en wegens tijdsgebrek dit even laten liggen. Denk dat ik dit toch maar eens op moet gaan pakken. En als het lukt bestel ik nog wel een 2e setje.
"Sommige mensen zeggen dat ik gek ben, maar gekken horen toch thuis in het gekkenhuis, of ben ik nou gek??"
:strip_icc():strip_exif()/u/88833/crop63e905e3e1fd3.jpg?f=community)
/u/64108/crop588675a585f5a_cropped.png?f=community)
Thanks, hier kan ik wel wat mee, ook handig dat je gebruikt maakt van yaml templates:
[...]
Geen idee haha. Nooit gebruikt. Anders roep je maar
Oke, tnx, loop echter nog wel tegen het issue aan dat mijn Zigbee stick hem niet kan vinden, heb jij nog wat bijzonders geinstalleerd/geconfigureerd om dit werkend te krijgen ? (gebruik nu een CC2531 stick met als software zigbee2mqtt binnen HA):
[...]
Die handleiding heb ik gebruikt idd!
:strip_icc():strip_exif()/u/54750/crop5c31fbb9b9dcc_cropped.jpeg?f=community)
:strip_exif()/u/36129/234558.gif?f=community)
:strip_exif()/u/17383/jagermyster.gif?f=community)
Software
- HassOS 2.6
- Home Assistant 0.98.3
Hardware
- Intel Nuc NUC5PPYH
- Aeotec ZW090 Z-Stick Gen5 EU
- 7x Neo Coolcam z-wave bewegingsmelder
- Fibaro FGMS001-ZW5 z-wave bewegingsmelder
- 3x Neo CoolCam Door/Window Detector
- 2x Philiotech PH-PAT02-B.eu Multisensor 2in1
- 3x Fibaro FGWPE Wall Plug
- 4x Neo Coolcam Wall Plug
- Fibaro FGBS001 Binary Sensor
- 5x Fibaro FGD212 Dimmer 2
- 3x Qubino ZMNHDD1 Flush Dimmer
- Qubino ZMNHND1 Flush 1D Relay
- Qubino ZMNHBDx Flush 2 Relay
- Vision ZG8101 Garage Door Detector
- 2x OBO HANDS 125khz RFID Keypad access control system (https://tinyurl.com/y2euymxx)
- 3x Google Home mini speaker (Keuken, kantoor, woonkamer)
- Google Nest Hub (slaapkamer)
- Amazon Echo Spot (badkamer)
- Foscam IP camera (garage)
- P1-kabel voor slimme meter
- Mac mini als media pc (Kodi / Plex)
- Ziggo Mediabox next
- Nest Thermostaat
- Logitech Harmony HUB
- 2x Ubiquiti UAP Wifi Accesspoint
Automations
VerlichtingRedelijk basic, in alle ruimtes is een PIR aanwezig om de verlichting bij beweging aan te sturen. Doormiddel van de LUX meting in de PIR gaat de verlichting alleen aan wanneer dit wenselijk is.
De verlichting maakt onderscheid tussen dag in nacht, in die zin dat 's nachts de verlichting zwakker gaat branden dan overdag.
De verlichting in de woonkamer wordt automatisch gedimd zodra ik media afspeel op kodi/plex en sinds kort werkt dit ook met de Ziggo mediabox next.
De woonkamer verlichting gaat automatisch aan op een half uur voor zonsondergang, mits ik ook daadwerkelijk aanwezig ben (device trackers) en houdt rekening met de status van de media players. Als ik al een film aan het kijken ben op het moment dat de verlichting automatisch wordt ingeschakeld zal deze meteen in de gedimde stand gaan branden in plaats van de normale stand.
Garage
De garagedeur kan worden bediend vanuit HA op bijvoorbeeld de smartphone. Erg handig wanneer je eens op de fiets weg gaat zonder je hele sleutelbos mee te moeten nemen met daaraan de afstandsbediening
Zodra de deur open of dicht gaat krijg ik hiervan een push melding.
Deurbel
De deurbel knop is verbonden met een Fibaro binary sensor. De bel zelf wordt geactiveerd door een relais, maar door de binary sensor krijg ik nu een pushmelding wanneer er wordt aangebeld en laten de Google Home speakers weten dat er wordt aangebeld.
Wasmachine
De wasmashine is aangesloten op een Fibaro Wall Plug. Hierdoor is het mogelijk om doormiddel van het actuele stroomverbruik te bepalen wat de wasmachine op dat moment doet. Zodra de was gereed is wordt dit gemeld met een pushmelding en roept Google door de speakers dat de was klaar is.
Alarm
Eigenlijk meer een gadget dan noodzakelijk (gelukkig).
Bij de voordeur binnen hangt een keypad waarmee het alarm uitgeschakeld kan worden doormiddel van RFID tags of de code.
Het alarm kent twee standen, arm_while_home en armed_while_away.
Armed_while_home wordt automatisch ingeschakeld zodra mijn telefoon aan de lader wordt aangesloten. Door een Fibaro Wall plug tussen de lader van de telefoon te plaatsen weet HA wanneer ik ga slapen en wordt het alarm ingeschakeld. Wanneer één van de deur sensoren wordt geactiveerd gaan alle lampen in het huis op max vermogen branden en geven de Google home speakers een alarm geluid.
Armed_while_away doet feitelijk het zelfde maar moet wel handmatig worden ingeschakeld. Dit zou eventueel ook nog geautomatiseerd kunnen worden door de devicetracker sensor maar vooralsnog niet nodig geacht.
Energiebesparing
Alle verlichting in het huis is inmiddels LED en gaat automatisch uit zodra er niemand in de ruimte aanwezig is. Zodra ik ga slapen (zie alarm) of lange tijd afwezig ben worden ook alle apparaten die geen continu voeding nodig hebben uitgeschakeld zoals de TV, receiver, laptop laders etc.
Wanneer ik thuis kom worden alles weer automatisch ingeschakeld (device tracker). To Do is dat dit ook gebeurd wanneer ik 's ochtends wakker wordt.
Een ander projectje is het met redelijke zekerheid voorspellen wat mijn energienota gaat worden aan het eind van het jaar, en daarbij wat mijn voorschot bedrag moet zijn. (zie screenshots)
Badkamer ventilatie
De badkamer ventilatie werkt automatisch, afhankelijk van het vochtpercentage. Helaas ben ik er achter gekomen dat het normale vochtpercentage behoorlijk fluctueert afhankelijk van het seizoen. Een simpele drempel waarde (bijvoorbeeld ventileren zodra > 65%) werkt in de winter prima, maar in de zomer is 65-70% bijna de laagste waarde die ik haal in een droge badkamer. Dit heb ik opgelost door per seizoen verschillende drempelwaardes in te stellen. In de automatische stand wordt de luchtvochtigheid van buiten aangehouden als drempelwaarde.
Screenshots
Start scherm:
Huis scherm:
Badkamer ventilatie project (WIP):
Garage:
Energie verbruik scherm:
Energie kosten berekening project (WIP):
[ Voor 67% gewijzigd door Jagermyster op 06-09-2019 13:53 ]
Nice! Heb je je code ook op Github ofzo staan? (vooral het Energy verbruik gedeelte:toon volledige bericht
Nu ongeveer een jaartje aan het stoeien met homeassistant. Begonnen met een paar Fibaro dimmers en een RPI, inmiddels bijna elk apparaat en lampje geautomatiseerd. Verslavende hobby
HA draait nu op een Intel NUC (zeker aan te bevelen voor wat extra performance!)
Hier wat screens van mijn huide (rommelige) layout, zoals gezegd nog volop aan het stoeien.
Start scherm:
[Afbeelding: info_scherm]
Huis scherm:
[Afbeelding: Home_screen]
Badkamer ventilatie project (WIP):
[Afbeelding: badkamer]

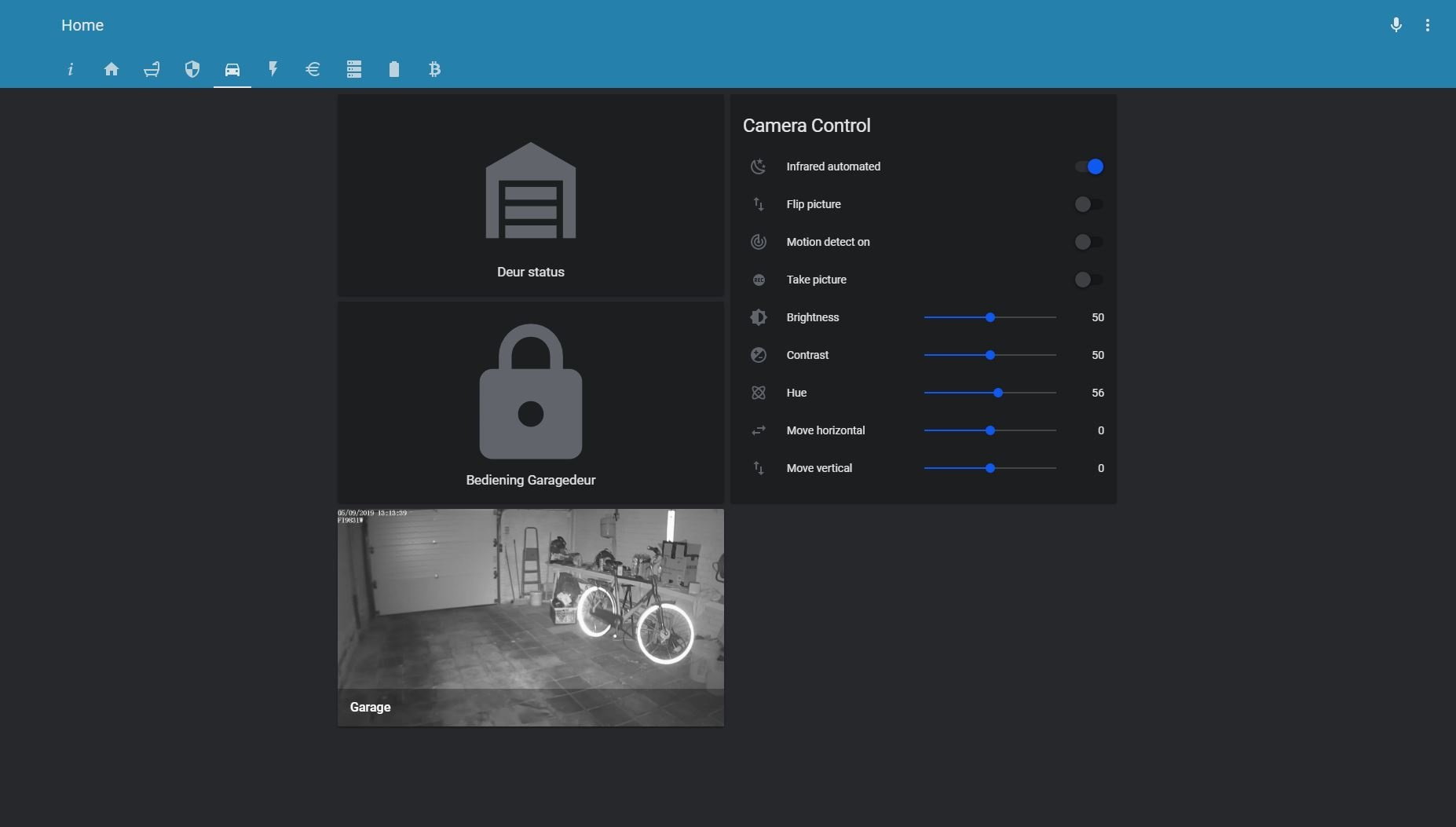

Garage:
[Afbeelding: garage]
Energie verbruik scherm:
[Afbeelding: verbruik_1]
Energie kosten berekening project (WIP):
[Afbeelding: Verbruik_2]
Qua dimmers heb ik inmiddels bijna alle Qubino dimmers vervangen voor Fibaro. De Qubino dimmers (en relais) gaven te vaak een node-fail en met Fibaro werkt alles eigenlijk foutloos. Het zelfde voor alle power-plugs. De Neo Coolcam plugs werken toch een stuk minder fijn dan de Fibaro's dus ook deze inmiddels bijna allemaal vervangen. Motion sensoren van Neo Coolcam werken uitstekend dus deze hangen ook in elke ruimte. Verder nog wat deursensoren, temperatuur en vocht sensoren, kantelsensor op de garagedeur en een binary sensor voor de deurbel. Tot slot nog wat google home speakers, een google hub en een verdwaalde Alexa echo. En dan vergeet ik vast nog wel het een en ander. Zoals gezegd... verslavend
)
Heb nog geen code op Github staan, zoals de code nu is is het een (werkende) chaos.Nice! Heb je je code ook op Github ofzo staan? (vooral het Energy verbruik gedeelte
Ook zit er nog een aardige 'fout' in de maandelijkse voorschot berekeningen.
Zoals het nu wordt berekend hanteer ik het totaal verbruik tot nu toe, gedeeld door het aantal dagen.
Dat gaat in mijn situatie perfect voor het electriciteitsverbruik, dit is eigenlijk het hele jaar door nagenoeg gelijk. Voor het gas verbruik is dit echter een heel ander verhaal. Doordat je in de eerste en laatste maanden van het jaar veel meer gas gebruikt dan over de zomer kun je hier niet zomaar een gemiddelde van nemen.
Wat ik nu heb gedaan is (handmatig) het gemiddelde van de helft van het verbruik van de eerste 6 maanden x het aantal dagen tot nu toe, om tot een aardig actuele kosten prognose te komen. Dit klopt t/m juni nagenoeg exact echter daarna gaat het de mist in. Dus heb ik eind juni het weer zonder de handmatige correctie gedaan waardoor het nu wel zou moeten kloppen. Ik hoop dat je me nog kunt volgen, het is een wazig verhaaltje denk ik zo
Lol ben er ook nog niet aan begonnen omdat het zo een kluwe is van berekeningen om alles te laten kloppen.:
[...]
Heb nog geen code op Github staan, zoals de code nu is is het een (werkende) chaos.
Ook zit er nog een aardige 'fout' in de maandelijkse voorschot berekeningen.
Zoals het nu wordt berekend hanteer ik het totaal verbruik tot nu toe, gedeeld door het aantal dagen.
Dat gaat in mijn situatie perfect voor het electriciteitsverbruik, dit is eigenlijk het hele jaar door nagenoeg gelijk. Voor het gas verbruik is dit echter een heel ander verhaal. Doordat je in de eerste en laatste maanden van het jaar veel meer gas gebruikt dan over de zomer kun je hier niet zomaar een gemiddelde van nemen.
Wat ik nu heb gedaan is (handmatig) het gemiddelde van de helft van het verbruik van de eerste 6 maanden x het aantal dagen tot nu toe, om tot een aardig actuele kosten prognose te komen. Dit klopt t/m juni nagenoeg exact echter daarna gaat het de mist in. Dus heb ik eind juni het weer zonder de handmatige correctie gedaan waardoor het nu wel zou moeten kloppen. Ik hoop dat je me nog kunt volgen, het is een wazig verhaaltje denk ik zo
Ik zal proberen het wat duidelijker te maken.
Onderstaand heeft betrekking op dit scherm:
Voor elektra heb ik het volgende gedaan:
Mijn elektra meter is gekoppeld aan HA. Helaas geeft deze geen totaal verbruik door maar een hoog en laag tarief verbruik. Hiervoor heb ik dus eerst een sensor gemaakt die deze waarden optelt:
NB: mijn code staat in aparte yaml config's
sensor.yaml
Om het verbruik tot nu toe te berekenen heb je dus de eindstand van het vorig verbruiksjaar minus de actuele meterstand nodig, gedeeld door het huidige aantal verbruiksdagen tot nu toe:
input_number.yaml
configuration.yaml
sensor.yaml
sensor.yaml
Uiteindelijk kan ik nu met deze waarden het te verwachten verbruik berekenen:
sensor.yaml
en eventueel een dagprognose:
sensor.yaml
Dit is eigenlijk de basis code voor elektra, voor gas werkt het eigenlijk het zelfde.
Om nu de kosten te berekenen heb je een heleboel data nodig. Deze data is een deel vaste waarden (de tarieven van je energieleverancier). De makkelijke manier zou zijn om voor jezelf een totale kWh prijs te berekenen en daar mee gaan rekenen. Echter zijn de kosten voor je jaarverbruik afhankelijk van je totale verbruik. Je hebt een deel vaste kosten en een deel variabele kosten (afhankelijk van het verbruik).
Ik heb deze waarden door middel van input_number velden allemaal afzonderlijk berekend (zie afbeeldingen) en daar mee ga ik rekenen. De code daarvoor is wel heel erg veel, maar ik denk dat je nu al een heel eind komt.
Aanvulling:
alle energieleverancier waarden:
input_number.yaml
en dan voor de volledigheid ook maar mijn code voor het berekenen van het verbruik:
sensor.yaml
NB: Er zullen ongetwijfeld betere oplossingen zijn echter is veel tot stand gekomen door trial and error. Het werkt voor mij in elk geval aardig.
Onderstaand heeft betrekking op dit scherm:
Voor elektra heb ik het volgende gedaan:
Mijn elektra meter is gekoppeld aan HA. Helaas geeft deze geen totaal verbruik door maar een hoog en laag tarief verbruik. Hiervoor heb ik dus eerst een sensor gemaakt die deze waarden optelt:
NB: mijn code staat in aparte yaml config's
sensor.yaml
code:
1
2
3
4
5
6
7
| # Elektra totale meterstand hoog+laag
- platform: template
sensors:
meterstand_hoog_laag:
friendly_name: "Totale meterstand hoog+laag"
unit_of_measurement: 'kWh'
value_template: "{{ (((float(states('sensor.power_consumption_low')) + float(states('sensor.power_consumption_normal')))) | round(2)) }}" |
Om het verbruik tot nu toe te berekenen heb je dus de eindstand van het vorig verbruiksjaar minus de actuele meterstand nodig, gedeeld door het huidige aantal verbruiksdagen tot nu toe:
input_number.yaml
code:
1
2
3
4
5
6
7
| # Meterstand elektra voorgaand jaar
meterstand_elektra:
name: Beginstand Elektra
mode: box
min: 502
max: 99999
step: 1 |
configuration.yaml
code:
1
2
3
4
5
6
| # Input datum
input_datetime:
datum_eindafrekening:
name: Datum eindafrekening
has_date: true
has_time: false |
sensor.yaml
code:
1
2
3
4
5
6
7
8
| # Bereken aantal dagen
- platform: template
sensors:
aantal_verbruiksdagen:
friendly_name: "Aantal verbruiksdagen"
value_template: '{{ (((as_timestamp(now())-states.input_datetime.datum_eindafrekening.attributes.timestamp)) | int /60/1440) | round(0) }}'
unit_of_measurement: 'dagen'
entity_id: input_datetime.datum_eindafrekening,sensor.time |
sensor.yaml
code:
1
2
3
4
5
6
7
| # Elektra verbruik
- platform: template
sensors:
elektra_verbruik_jaar:
friendly_name: "Elektra verbruik tot nu"
unit_of_measurement: 'kWh'
value_template: "{{ (((float(states('sensor.power_consumption_low')) + float(states('sensor.power_consumption_normal'))) - float(states('input_number.meterstand_elektra')))) | round(2)}}" |
Uiteindelijk kan ik nu met deze waarden het te verwachten verbruik berekenen:
sensor.yaml
code:
1
2
3
4
5
6
7
| # Elektra cumulatief
- platform: template
sensors:
elektra_verbruik_cumulatief:
friendly_name: "Elektra verbruik cumulatief"
unit_of_measurement: 'kWh'
value_template: "{{ (((float(states('sensor.elektra_verbruik_jaar')| round(1)) / float(states('sensor.aantal_verbruiksdagen'))) * float(365)) | round(2)) }}" |
en eventueel een dagprognose:
sensor.yaml
code:
1
2
3
4
5
6
7
| # Elektra verbruik prognose per dag
- platform: template
sensors:
elektra_verbruik_dagprognose:
friendly_name: "Elektra verbruik dag prognose"
unit_of_measurement: 'kWh'
value_template: "{{ ((float(states('sensor.elektra_verbruik_jaar')) / float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}" |
Dit is eigenlijk de basis code voor elektra, voor gas werkt het eigenlijk het zelfde.
Om nu de kosten te berekenen heb je een heleboel data nodig. Deze data is een deel vaste waarden (de tarieven van je energieleverancier). De makkelijke manier zou zijn om voor jezelf een totale kWh prijs te berekenen en daar mee gaan rekenen. Echter zijn de kosten voor je jaarverbruik afhankelijk van je totale verbruik. Je hebt een deel vaste kosten en een deel variabele kosten (afhankelijk van het verbruik).
Ik heb deze waarden door middel van input_number velden allemaal afzonderlijk berekend (zie afbeeldingen) en daar mee ga ik rekenen. De code daarvoor is wel heel erg veel, maar ik denk dat je nu al een heel eind komt.
Aanvulling:
alle energieleverancier waarden:
input_number.yaml
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| # Variabele leveringskosten enkeltarief Elektra
variabele_leveringskosten_enkeltarief_elektra:
name: Variabele leveringskosten enkeltarief Elektra
mode: box
min: 0.002
max: 1
step: 0.001
# Vaste leveringskosten Elektra
vaste_leveringskosten_elektra:
name: Vaste leveringskosten Elektra
mode: box
min: 0.002
max: 1
step: 0.001
# Netbeheerkosten Elektra
netbeheerkosten_elektra:
name: Netbeheerkosten Elektra
mode: box
min: 0.1
max: 2
step: 0.001
# Energiebelasting Elektra
energiebelasting_elektra:
name: Energiebelasting Elektra
mode: box
min: 0.01
max: 2
step: 0.001
# Opslag Duurzame Energie Elektra
opslag_duurzame_energie_elektra:
name: Opslag Duurzame Energie Elektra
mode: box
min: 0.001
max: 2
step: 0.001
# Vermindering energiebelasting Elektra
vermindering_energiebelasting_elektra:
name: Vermindering energiebelasting Elektra
mode: box
min: 0.1
max: 5
step: 0.01
# Variabele leveringskosten Gas
variabele_leveringskosten_gas:
name: Variabele leveringskosten Gas
mode: box
min: 0.1
max: 5
step: 0.01
# Vaste leveringskosten Gas
vaste_leveringskosten_gas:
name: Vaste leveringskosten Gas
mode: box
min: 0.1
max: 5
step: 0.01
# Netbeheerkosten Gas
netbeheerkosten_gas:
name: Netbeheerkosten Gas
mode: box
min: 0.1
max: 5
step: 0.01
# Energiebelasting Gas
energiebelasting_gas:
name: Energiebelasting Gas
mode: box
min: 0.1
max: 5
step: 0.001
# Opslag Duurzame Energie Gas
opslag_duurzame_energie_gas:
name: Opslag Duurzame Energie Gas
mode: box
min: 0.001
max: 2
step: 0.001 |
en dan voor de volledigheid ook maar mijn code voor het berekenen van het verbruik:
sensor.yaml
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
| # Bereken aantal dagen
- platform: template
sensors:
aantal_verbruiksdagen:
friendly_name: "Aantal verbruiksdagen"
value_template: '{{ (((as_timestamp(now())-states.input_datetime.datum_eindafrekening.attributes.timestamp)) | int /60/1440) | round(0) }}'
unit_of_measurement: 'dagen'
entity_id: input_datetime.datum_eindafrekening,sensor.time
# Elektra verbruik
- platform: template
sensors:
elektra_verbruik_jaar:
friendly_name: "Elektra verbruik tot nu"
unit_of_measurement: 'kWh'
value_template: "{{ (((float(states('sensor.power_consumption_low')) + float(states('sensor.power_consumption_normal'))) - float(states('input_number.meterstand_elektra')))) | round(2)}}"
# Elektra totale meterstand hoog+laag
- platform: template
sensors:
meterstand_hoog_laag:
friendly_name: "Totale meterstand hoog+laag"
unit_of_measurement: 'kWh'
value_template: "{{ (((float(states('sensor.power_consumption_low')) + float(states('sensor.power_consumption_normal')))) | round(2)) }}"
# Elektra cumulatief
- platform: template
sensors:
elektra_verbruik_cumulatief:
friendly_name: "Elektra verbruik cumulatief"
unit_of_measurement: 'kWh'
value_template: "{{ (((float(states('sensor.elektra_verbruik_jaar')| round(1)) / float(states('sensor.aantal_verbruiksdagen'))) * float(365)) | round(2)) }}"
# Elektra verbruik prognose per dag
- platform: template
sensors:
elektra_verbruik_dagprognose:
friendly_name: "Elektra verbruik dag prognose"
unit_of_measurement: 'kWh'
value_template: "{{ ((float(states('sensor.elektra_verbruik_jaar')) / float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
#
# Gas verbruik
- platform: template
sensors:
gas_verbruik_jaar:
friendly_name: "Gas verbruik tot nu"
unit_of_measurement: 'm3'
value_template: "{{ (((float(states('sensor.gas_consumption')))-float(states('input_number.meterstand_gas')))|round(2))}}"
# Gas verbruik cumulatief
- platform: template
sensors:
gas_verbruik_cumulatief:
friendly_name: "Gas verbruik cumulatief 365d"
unit_of_measurement: 'm3'
# 1e half jaar
# value_template: "{{ (((float(states('sensor.gas_verbruik_jaar')) / float(states('sensor.aantal_verbruiksdagen'))) * float(212)) | round(0)) }}"
# 2e half jaar
value_template: "{{ (((float(states('sensor.gas_verbruik_jaar')) / float(states('sensor.aantal_verbruiksdagen'))) * float(365)) | round(0)) }}"
# Gas verbruik prognose per dag
- platform: template
sensors:
gas_verbruik_dagprognose:
friendly_name: "Gas verbruik dag prognose"
unit_of_measurement: 'm3'
value_template: "{{ ((float(states('sensor.gas_verbruik_jaar')) / float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
# Kosten Variabele Leveringskosten Elektra
- platform: template
sensors:
kosten_variabele_leveringskosten_elektra:
friendly_name: "Variabele Leveringskosten Elektra (kWh x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.variabele_leveringskosten_enkeltarief_elektra'))) * float(states('sensor.elektra_verbruik_jaar'))) | round(2)) }}"
# Kosten Variabele Leveringskosten Elektra Cumulatief
- platform: template
sensors:
kosten_variabele_leveringskosten_elektra_cumulatief:
friendly_name: "Variabele Leveringskosten Elektra (kWh x tarief) cumulatief"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.variabele_leveringskosten_enkeltarief_elektra'))) * float(states('sensor.elektra_verbruik_cumulatief'))) | round(2)) }}"
# Kosten Vaste Leveringskosten Elektra
- platform: template
sensors:
kosten_vaste_leveringskosten_elektra:
friendly_name: "Vaste Leveringskosten Elektra (d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.vaste_leveringskosten_elektra'))) * float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
# Kosten Vaste Leveringskosten Elektra 365 dagen
- platform: template
sensors:
kosten_vaste_leveringskosten_elektra_365:
friendly_name: "Vaste Leveringskosten Elektra (365d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.vaste_leveringskosten_elektra'))) * float(365)) | round(2)) }}"
# Kosten Netbeheerkosten Elektra
- platform: template
sensors:
kosten_netbeheerkosten_elektra:
friendly_name: "Netbeheerkosten Elektra (d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.netbeheerkosten_elektra'))) * float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
# Kosten Netbeheerkosten Elektra 365
- platform: template
sensors:
kosten_netbeheerkosten_elektra_365:
friendly_name: "Netbeheerkosten Elektra (365d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.netbeheerkosten_elektra'))) * float(365)) | round(2)) }}"
# Kosten Energiebelasting Elektra
- platform: template
sensors:
kosten_energiebelasting_elektra:
friendly_name: "Energiebelasting Elektra (kWh x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.energiebelasting_elektra'))) * float(states('sensor.elektra_verbruik_jaar'))) | round(2)) }}"
# Kosten Energiebelasting Elektra Cumulatief
- platform: template
sensors:
kosten_energiebelasting_elektra_cumulatief:
friendly_name: "Energiebelasting Elektra (kWh x tarief) cumulatief"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.energiebelasting_elektra'))) * float(states('sensor.elektra_verbruik_cumulatief'))) | round(2)) }}"
# Kosten Opslag Duurzame Energie Elektra
- platform: template
sensors:
kosten_opslag_duurzame_energie_elektra:
friendly_name: "Opslag Duurzame Energie Elektra (kWh x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.opslag_duurzame_energie_elektra'))) * float(states('sensor.elektra_verbruik_jaar'))) | round(2)) }}"
# Kosten Opslag Duurzame Energie Elektra Cumulatief
- platform: template
sensors:
kosten_opslag_duurzame_energie_elektra_cumulatief:
friendly_name: "Opslag Duurzame Energie Elektra (kWh x tarief) cumulatief"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.opslag_duurzame_energie_elektra'))) * float(states('sensor.elektra_verbruik_cumulatief'))) | round(2)) }}"
# Kosten Vermindering Energiebelasting Elektra
- platform: template
sensors:
kosten_vermindering_energiebelasting_elektra:
friendly_name: "af: Vermindering Energiebelasting Elektra (d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.vermindering_energiebelasting_elektra'))) * float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
# Kosten Vermindering Energiebelasting Elektra 365
- platform: template
sensors:
kosten_vermindering_energiebelasting_elektra_365:
friendly_name: "af: Vermindering Energiebelasting Elektra (365d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.vermindering_energiebelasting_elektra'))) * float(365)) | round(2)) }}"
# Totale kosten Electra tot nu
- platform: template
sensors:
totale_kosten_elektra_tot_nu:
friendly_name: "Totale kosten Elektra tot nu:"
unit_of_measurement: '€'
value_template: "{{ (((float(states('sensor.kosten_variabele_leveringskosten_elektra')) + float(states('sensor.kosten_vaste_leveringskosten_elektra')) + float(states('sensor.kosten_netbeheerkosten_elektra')) + float(states('sensor.kosten_energiebelasting_elektra')) + float(states('sensor.kosten_opslag_duurzame_energie_elektra'))) - float(states('sensor.kosten_vermindering_energiebelasting_elektra'))) | round(2)) }}"
# Totale kosten Electra 365
- platform: template
sensors:
totale_kosten_elektra_365:
friendly_name: "Totale kosten Elektra Cumulatief 365d:"
unit_of_measurement: '€'
value_template: "{{ (((float(states('sensor.kosten_variabele_leveringskosten_elektra_cumulatief')) + float(states('sensor.kosten_vaste_leveringskosten_elektra_365')) + float(states('sensor.kosten_netbeheerkosten_elektra_365')) + float(states('sensor.kosten_energiebelasting_elektra_cumulatief')) + float(states('sensor.kosten_opslag_duurzame_energie_elektra_cumulatief'))) - float(states('sensor.kosten_vermindering_energiebelasting_elektra_365'))) | round(2)) }}"
## GAS
# Kosten Variabele Leveringskosten Gas
- platform: template
sensors:
kosten_variabele_leveringskosten_gas:
friendly_name: "Variabele Leveringskosten Gas (m3 x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.variabele_leveringskosten_gas'))) * float(states('sensor.gas_verbruik_jaar'))) | round(2)) }}"
# Kosten Variabele Leveringskosten Gas Cumulatief
- platform: template
sensors:
kosten_variabele_leveringskosten_gas_cumulatief:
friendly_name: "Variabele Leveringskosten Gas (m3 x tarief) cumulatief"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.variabele_leveringskosten_gas'))) * float(states('sensor.gas_verbruik_cumulatief'))) | round(2)) }}"
# Kosten Vaste Leveringskosten Gas
- platform: template
sensors:
kosten_vaste_leveringskosten_gas:
friendly_name: "Vaste Leveringskosten Gas (d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.vaste_leveringskosten_gas'))) * float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
# Kosten Vaste Leveringskosten Gas 365 dagen
- platform: template
sensors:
kosten_vaste_leveringskosten_gas_365:
friendly_name: "Vaste Leveringskosten Gas (365d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.vaste_leveringskosten_gas'))) * float(365)) | round(2)) }}"
# Kosten Netbeheerkosten Gas
- platform: template
sensors:
kosten_netbeheerkosten_gas:
friendly_name: "Netbeheerkosten Gas (d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.netbeheerkosten_gas'))) * float(states('sensor.aantal_verbruiksdagen'))) | round(2)) }}"
# Kosten Netbeheerkosten Gas 365
- platform: template
sensors:
kosten_netbeheerkosten_gas_365:
friendly_name: "Netbeheerkosten Gas (365d x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.netbeheerkosten_gas'))) * float(365)) | round(2)) }}"
# Kosten Energiebelasting Gas
- platform: template
sensors:
kosten_energiebelasting_gas:
friendly_name: "Energiebelasting Gas (m3 x tarief)"
unit_of_measurement: '€'
value_template: "{{ ((float(states('input_number.energiebelasting_gas'))) * float(states('sensor.gas_verbruik_jaar'))) | round(2) }}"
# Kosten Energiebelasting Gas Cumulatief
- platform: template
sensors:
kosten_energiebelasting_gas_cumulatief:
friendly_name: "Energiebelasting Gas (m3 x tarief) cumulatief"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.energiebelasting_gas'))) * float(states('sensor.gas_verbruik_cumulatief'))) | round(2)) }}"
# Kosten Opslag Duurzame Energie Gas
- platform: template
sensors:
kosten_opslag_duurzame_energie_gas:
friendly_name: "Opslag Duurzame Energie Gas (m3 x tarief)"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.opslag_duurzame_energie_gas'))) * float(states('sensor.gas_verbruik_jaar'))) | round(2)) }}"
# Kosten Opslag Duurzame Energie Gas Cumulatief
- platform: template
sensors:
kosten_opslag_duurzame_energie_gas_cumulatief:
friendly_name: "Opslag Duurzame Energie Gas (kWh x tarief) cumulatief"
unit_of_measurement: '€'
value_template: "{{ (((float(states('input_number.opslag_duurzame_energie_gas'))) * float(states('sensor.gas_verbruik_cumulatief'))) | round(2)) }}"
# Totale kosten Gas tot nu
- platform: template
sensors:
totale_kosten_gas_tot_nu:
friendly_name: "Totale kosten Gas tot nu"
unit_of_measurement: '€'
value_template: "{{ ((float(states('sensor.kosten_variabele_leveringskosten_gas')) + float(states('sensor.kosten_vaste_leveringskosten_gas')) + float(states('sensor.kosten_netbeheerkosten_gas')) + float(states('sensor.kosten_energiebelasting_gas')) + float(states('sensor.kosten_opslag_duurzame_energie_gas'))) | round(2)) }}"
# Totale kosten Gas 365
- platform: template
sensors:
totale_kosten_gas_365:
friendly_name: "Totale kosten Gas Cumulatief 365d"
unit_of_measurement: '€'
value_template: "{{ ((float(states('sensor.kosten_variabele_leveringskosten_gas_cumulatief')) + float(states('sensor.kosten_vaste_leveringskosten_gas_365')) + float(states('sensor.kosten_netbeheerkosten_gas_365')) + float(states('sensor.kosten_energiebelasting_gas_cumulatief')) + float(states('sensor.kosten_opslag_duurzame_energie_gas_cumulatief'))) | round(2)) }}"
# Totaal kosten gas en elektra
- platform: template
sensors:
energie_totaal_gas_elektra:
friendly_name: "Totale kosten gas + elektra"
unit_of_measurement: '€'
value_template: "{{ ((float(states('sensor.totale_kosten_gas_tot_nu')) + float(states('sensor.totale_kosten_elektra_tot_nu'))) | round(2)) }}"
# Totaal kosten gas en elektra cumulatief
- platform: template
sensors:
energie_totaal_cumulatief:
friendly_name: "Totale kosten gas + elektra Cumulatief 365d"
unit_of_measurement: '€'
value_template: "{{ ((float(states('sensor.totale_kosten_gas_365')) + float(states('sensor.totale_kosten_elektra_365'))) | round(2)) }}"
#sensor.energie_totaal_cumulatief
# Voorschot bedrag berekenen
- platform: template
sensors:
voorschot_bedrag:
friendly_name: "Berekend voorschot bedrag per maand"
unit_of_measurement: '€'
value_template: "{{ (((float(states('sensor.energie_totaal_cumulatief'))) / float(12)) | round(2)) }}" |
NB: Er zullen ongetwijfeld betere oplossingen zijn echter is veel tot stand gekomen door trial and error. Het werkt voor mij in elk geval aardig.
[ Voor 85% gewijzigd door Jagermyster op 06-09-2019 11:53 ]
/u/50854/crop6054566e85fb9_cropped.png?f=community)
Kleine update van mijn lovelace interface, gebaseerd op de Google Nest Hub UI. De tabs zijn nu meer een geheel. Krijg alleen de custom cards van de afstandsbediening en tv zenders niet goed qua formaat. Moet ik nog mee stoeien. Deze views zijn gemaakt voor op mijn tablet die aan de muur hangt in een DIY wall mount.
[ Voor 5% gewijzigd door Troetelbeer op 09-09-2019 14:02 ]
Believe. Imagine. Create.
Kan ik jouw configuratie ergens terugvinden? Of heb je gewoon de https://developers.home-a...en/external_api_rest.html geraadpleegd om dit via JS te realiseren.:
Niemand die de api van Home Assistant gebruikt voor een eigen interface te maken?
:strip_icc():strip_exif()/u/29/crop574c1e0dc27bd_cropped.jpeg?f=community)
Ziet er goed uit! Precies wat ik ook zou willen
Heb je iets van code beschikbaar om mij op weg te helpen naar een dergelijke oplossing?
Ben nog erg beginnend met Home Assistant, dus alle hulp/input is erg welkom
You have to be careful if you don't know where you are going because you might not get there...
Laat ik ook maar eens een postje wagen.
Enkele van de functie's zijn:
Enkele van de functie's zijn:
- Het open doen van de gezamenlijke voordeur van het appartement
- Airco en verwarming gaan aan op basis van temperatuur, luchtvochtigheid, aanwezigheid van mensen en of er geen deuren/ramen openstaan.
- Extra verlichting voor planten op basis van zon intensiteit
- Melding wanneer planten water nodig hebben
- P2000 integratie voor lokale meldingen
Euh, door scheel te zijn?:
[...]
Lol, HOE DAN
You have to be careful if you don't know where you are going because you might not get there...
:strip_icc():strip_exif()/u/590826/crop5aec9d19a8add_cropped.jpeg?f=community)
Show je setup != helpdesk je setup
[ Voor 12% gewijzigd door teacher op 16-09-2019 23:43 ]
Wise enough to play the fool
)[/mbr]:strip_icc():strip_exif()/u/94045/crop66c1b4250e8a2_cropped.jpg?f=community)

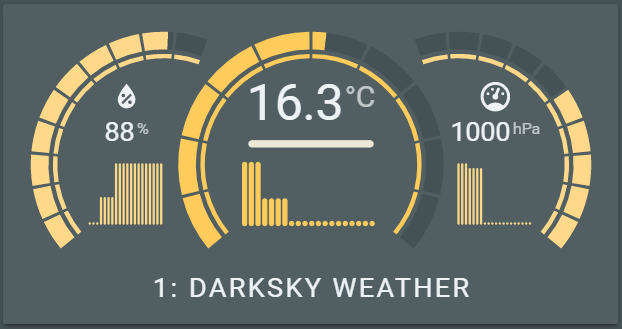

Zo, ik heb mijn flexible horseshoe card ook vrijgegeven. Zit inmiddels ook in HACS, dus het installeren is ook een makkie...
Dit zijn de 12 voorbeelden die ik heb gemaakt, en ook als voorbeeld in de repository zitten. Het is een volledige lovelace view die je met wat aanpassingen (entities) dus redelijk eenvoudig kunt hergebruiken...
Draadje opgezet: https://community.home-as...ble-horseshoe-card/137850
Behalve het tonen van data van verschillende entities en attributen kun je dus ook lampen besturen zoals je ziet, compleet met (voorgedefinieerde) animaties.
Dit zijn de 12 voorbeelden die ik heb gemaakt, en ook als voorbeeld in de repository zitten. Het is een volledige lovelace view die je met wat aanpassingen (entities) dus redelijk eenvoudig kunt hergebruiken...
Draadje opgezet: https://community.home-as...ble-horseshoe-card/137850
Behalve het tonen van data van verschillende entities en attributen kun je dus ook lampen besturen zoals je ziet, compleet met (voorgedefinieerde) animaties.
Material 3 Thema's voor HA | Swiss Army Knife custom card voor HA | AmoebeLabs
Het is rustig hier, dus ik schop er maar even een nieuw experiment in

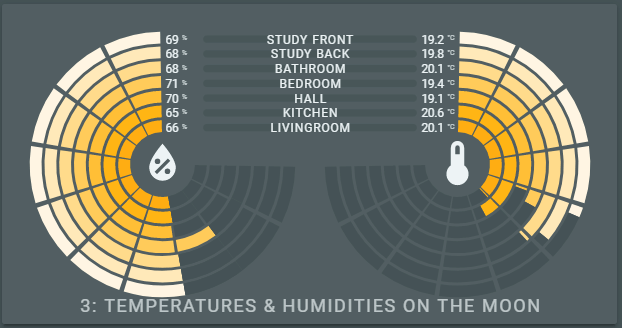

Mijn nieuwe cockpit display met totaal 3 sensoren inclusief barchart over 20 uur voor trending.
Een card met 14 ringen, 14 sensoren, 2 icons, 7 lijnen (achter de teksten), 7 teksten/names en 1 area om aan te geven wat de mogelijkheden zijn. Kost wel ca 600 regels yaml, maar ach...
Er zitten nog voldoende bugs in, maar dat mag de pret niet drukken natuurlijk.
Op me mobiel heeft de tweede een beetje kleine teksten, maar dat is een kwestie van splitsen over 2 cards en dan kan de tekst 2x zo groot worden. Voor nu een stuk compacter en hoef ik niet zoveel te scrollen als ik even wat wil zien. Onderlinge afwijkingen zie je ook lekker snel.
Komt tzt wel weer op github te staan
En JA, dit is één card met flexibele layout. Het is maar net wat je ervan maakt
Mijn nieuwe cockpit display met totaal 3 sensoren inclusief barchart over 20 uur voor trending.
Een card met 14 ringen, 14 sensoren, 2 icons, 7 lijnen (achter de teksten), 7 teksten/names en 1 area om aan te geven wat de mogelijkheden zijn. Kost wel ca 600 regels yaml, maar ach...
Er zitten nog voldoende bugs in, maar dat mag de pret niet drukken natuurlijk.
Op me mobiel heeft de tweede een beetje kleine teksten, maar dat is een kwestie van splitsen over 2 cards en dan kan de tekst 2x zo groot worden. Voor nu een stuk compacter en hoef ik niet zoveel te scrollen als ik even wat wil zien. Onderlinge afwijkingen zie je ook lekker snel.
Komt tzt wel weer op github te staan
En JA, dit is één card met flexibele layout. Het is maar net wat je ervan maakt
Material 3 Thema's voor HA | Swiss Army Knife custom card voor HA | AmoebeLabs
Ook mijn setup maar eens laten zien.
Het geheel is nog work in progress. De basis is er, nog enkele schakelaars moeten nog worden toegevoegd in het huis, en de hele lovelace interface moet nog gedaan worden.
Vanwege het feit dat ik op een aantal plekken in het huis de kabels niet kan veranderen zonder het plafond te slopen heb ik de volgende apparaten software matig aan elkaar gekoppeld zodat deze de staat van elkaar kopieren.
Shelly 2.5 voorzijde keuken met schakelaar <-> Shelly 2.5 achterzijde keuken met schakelaar
Shelly 2.5 met schakelaar in huis <-> Shelly Plug buiten (Tuinverlichting)
Shelly 2.5 overloop met schakelaar <-> Hue White E27 slaapkamer 2
Buitenverlichting 's avonds aan
Zodra de zon onder gaat gaan de voordeur en de achterdeurlamp aan. Bij zonsopkomst gaan deze weer uit.
Het geheel is nog work in progress. De basis is er, nog enkele schakelaars moeten nog worden toegevoegd in het huis, en de hele lovelace interface moet nog gedaan worden.
Software
- Home Assistant v0.100.2
- Pi-hole v4.3.1 (DHCP Server & Adblocker)
- Node-Red
- InfluxDB
- Grafana
- Mosquitto broker]/li]
Hardware
- Raspberry Pi 3B+
- Logitech Harmony Hub
- Google Home Mini
- Toon (Gehackt)
- Philips Hue Bridge
- 1x Hue White E27
- 1x Innr Color E27
- 5x Shelly 2.5
- 2x Shelly 1pm
- 5x Shelly Plug
Automations
Koppeling schakelaars en lampenVanwege het feit dat ik op een aantal plekken in het huis de kabels niet kan veranderen zonder het plafond te slopen heb ik de volgende apparaten software matig aan elkaar gekoppeld zodat deze de staat van elkaar kopieren.
Shelly 2.5 voorzijde keuken met schakelaar <-> Shelly 2.5 achterzijde keuken met schakelaar
Shelly 2.5 met schakelaar in huis <-> Shelly Plug buiten (Tuinverlichting)
Shelly 2.5 overloop met schakelaar <-> Hue White E27 slaapkamer 2
Buitenverlichting 's avonds aan
Zodra de zon onder gaat gaan de voordeur en de achterdeurlamp aan. Bij zonsopkomst gaan deze weer uit.
Toekomst
- Een 2de raspberry pi plaatsen, en daar de diverse addons op installeren (influx, mosquitto etc.) ivm het hoge memory gebruik van een aantal addons
- Resterende schakelaars van het huis voorzien van shellies
- Diverse stekker schakelaars plaatsen voor stroommeting en in sommige gevallen ook om te schakelen
- Na verbouwing van woonkamer deze voorzien van hue lampen
- Vervolgens ook automations maken met de lampen, google home en harmony hub voor bijv. een film te kijken
- Zonwering voorzien van shelly 2.5
- Betere plug plaatsen aan de wasmachine voor een melding indien wasmachine klaar is
- 'Domme' deurbel slim maken
Screenshots
Mobiel
Desktop (Niet voor geoptimaliseerd)
[ Voor 12% gewijzigd door Borrel16 op 28-10-2019 19:45 . Reden: Screenshots toegevoegd ]
@barrymossel Inderdaad...Het is een topic: show je setup...
Komende week even een update van mijne plaatsen
Komende week even een update van mijne plaatsen
[ Voor 30% gewijzigd door Troetelbeer op 27-10-2019 18:17 ]
Believe. Imagine. Create.
Bij deze een kleine update van mijn huidige UI:
- Home pagina met de lichten gegroepeerd en wat algemene informatie wat voor zich spreekt.
- Pagina waar de lampen individueel te bedienen zijn en weergave van de deur/raam- en bewegingssensoren.
- De afstandsbediening van de TV en Orange decoder met wat favoriete/standaard zenders die rechtstreeks te bedienen zijn.
- Pagina met informatie over de Raspberry, mijn huidige downloadsnelheid van Orange, live camera beeld, bediening en onderhoudsinformatie van de stofzuiger en het lege vlak is de Agenda(die dus de komende week leeg is en dat is fijn!
)
UI is aangepast voor weergave op mijn tablet aan de muur. Uiteraard is ook alles met stem te bedienen in het Nederlands.
Enkele pagina's terug heb ik wat automations beschreven, waarvan er wel enkele iets zijn aangepast en er zijn er ook bij gekomen. Wil je daar iets over weten, vraag maar
- Home pagina met de lichten gegroepeerd en wat algemene informatie wat voor zich spreekt.
- Pagina waar de lampen individueel te bedienen zijn en weergave van de deur/raam- en bewegingssensoren.
- De afstandsbediening van de TV en Orange decoder met wat favoriete/standaard zenders die rechtstreeks te bedienen zijn.
- Pagina met informatie over de Raspberry, mijn huidige downloadsnelheid van Orange, live camera beeld, bediening en onderhoudsinformatie van de stofzuiger en het lege vlak is de Agenda(die dus de komende week leeg is en dat is fijn!
)UI is aangepast voor weergave op mijn tablet aan de muur. Uiteraard is ook alles met stem te bedienen in het Nederlands.
Enkele pagina's terug heb ik wat automations beschreven, waarvan er wel enkele iets zijn aangepast en er zijn er ook bij gekomen. Wil je daar iets over weten, vraag maar
Believe. Imagine. Create.
Eens wat anders, Home Assistent Cast op de Hub:
(De warning komt van de PostNL API die is aangepast, de integratie moet nog worden geüpdatet.)
(De warning komt van de PostNL API die is aangepast, de integratie moet nog worden geüpdatet.)
[ Voor 34% gewijzigd door karsie op 11-11-2019 15:41 ]
Na een hoop prutsen heb ik de layout nu wel zoals ik deze hebben wil. Ik heb hiervoor een 2e PI met touchscreen in de kamer staan die alleen deze weergave heeft. Door de beperkte resolutie hiervan heb ik de kaarten nogal aan moeten passen (ik ben nog niet helemaal tevreden over alle tussenruimte) maar het resultaat is voor nu nog voldoende.
Het deel energieverbruik werkt nu nog voornamelijk als placeholder om te voorkomen dat er een nogal groot wit vlak overblijft. Dit zal met toekomstige uitbreidingen gebruikt worden om extra verlichting etc. aan te kunnen sturen.
De volgende stap is om een telefoon vriendelijke layout te maken voor wat uitgebreidere bediening (lamp kleuren, helderheid etc). Dit is nu nog een brabbeltje van standaard entity kaarten, dus nog niet het 'showen' waard
Het deel energieverbruik werkt nu nog voornamelijk als placeholder om te voorkomen dat er een nogal groot wit vlak overblijft. Dit zal met toekomstige uitbreidingen gebruikt worden om extra verlichting etc. aan te kunnen sturen.
De volgende stap is om een telefoon vriendelijke layout te maken voor wat uitgebreidere bediening (lamp kleuren, helderheid etc). Dit is nu nog een brabbeltje van standaard entity kaarten, dus nog niet het 'showen' waard
/u/645137/crop587f364698723_cropped.png?f=community)
toon volledige bericht@Borrel16
Aangezien je Toon geroot is, ben ik heel benieuwd hoe je de verwarming card heb gedaan?
Alles wat uit te lezen valt heb ik wel uit Toon gehaald en in HA zitten, zelfs mij keteldruk en retour en aanvoer temperatuur
Ik heb deze custom components gebruikt::
[...]
@Borrel16
Aangezien je Toon geroot is, ben ik heel benieuwd hoe je de verwarming card heb gedaan?
Alles wat uit te lezen valt heb ik wel uit Toon gehaald en in HA zitten, zelfs mij keteldruk en retour en aanvoer temperatuur
https://github.com/cyberj...nts/blob/master/README.md
Dit werkte perfect. Echter heb ik inmiddels de toon vervangen voor een tado thermostaat.
In de toekomst wil ik zoneverwarming aanleggen met tado, de thermostaat is er nu dus al, de thermostaatknoppen gaan nog een keer komen.
Inmiddels ook mn hele setup verandert en verplaatst naar een rPi4 met docker.
Als de interface af is post ik een update.
:strip_icc():strip_exif()/u/2026/DSC_2281.jpg?f=community)
Software
- Linux Ubuntu LTS
- Home Assistant (sinds v0.22 oid)
- DSMR Reader
- Appdaemon
- ESPHome
Hardware
- Asrock J3160 / SSD / 2x RAID 1 disk
- Aeotec USB-stick Z-Stick Gen5
- meerdere Fibaro Dimmer 2's
- Fibaro Switch 2
- Fibaro Roller shutter 2
- 1x Xiaomi Mi Flora
- P1-Kabel t.b.v. Slimme meter
- 10x ESP32 / ESP8266
- Sonoff Dual
- berg temperatuur en vochtigheidssensoren
- fans, voor op de convectorput
- C1101 om de ITHO doos te sturen
- EMS bordje voor Nefit ketel
- 2x Eastron SDM120D stroom meters
- Max Cube & 2x EQ3 radiatorknoppen
Automations
Een kleine greep uit de vele automations die ik gebruik. Mijn config kun je hier vinden:https://github.com/balk77/Home-AssistantConfig
Lampen
Alle lampen in de woonkamer zijn bedienbaar. Een Z-wave switch om alles uit te zetten.
Aanrechtverlichting
De werkbladverlichting in de open keuken kan ik dimmen met PWM uit een ESP32. Na 20:00 dimt het licht; bij beweging weer vol aan.
Badkamerverlichting
Licht is gedimt in de nacht. In de ochtend gaat het in 1 minuut naar vol. Tijdsgrenzen zijn afhankelijk van de zonstand.
Badkamerventilatie
ITHO box gestuurd door 1) vocht sensor of 2) als de ketel een seintje geeft dat er warm water getapt wordt.
De ventilatie schakelt in bij een groot verschil met de minimum luchtvochtiheid in de afgelopen 4 uur. Dit om seizoensinvloeden te verminderen.
Wasmachine/Droger
Stroom meting geeft een seintje via Telegram wanneer die klaar zijn.
Vakantie/niet thuisstand
Regelt random verlichting mbv Occusim.
Radiatoren op kinder kamers
M.b.v. een PIR sensor activeert de radiatoren. Als er druk gespeeld wordt, staat de verwarming aan. Zijn ze elders, staat ie uit.
Screenshots
Mijn frontend is niet zo heel fancy; ik kom er weinig om dat veel zaken automatisch geregeld worden
[ Voor 4% gewijzigd door balk op 20-01-2020 21:54 . Reden: thanks @iMars ]
:strip_icc():strip_exif()/u/417607/janschiphorst1%2520copy.jpg?f=community)
Omdat dit topic een beetje ondersneeuwt, hier ook even mijn nieuwe UI.
Van:
Naar:
Van:
Naar:
Believe. Imagine. Create.
:strip_icc():strip_exif()/u/5144/crop5645f2a784ed8.jpeg?f=community)
/u/33305/crop60893dfd18ede_cropped.png?f=community)
:toon volledige berichtSoftware
- Linux Ubuntu LTS
- Home Assistant (sinds v0.22 oid)
- DSMR Reader
- Appdaemon
- ESPHome
Hardware
- Asrock J3160 / SSD / 2x RAID 1 disk
- Aeotec USB-stick Z-Stick Gen5
- meerdere Fibaro Dimmer 2's
- Fibaro Switch 2
- Fibaro Roller shutter 2
- 1x Xiaomi Mi Flora
- P1-Kabel t.b.v. Slimme meter
- 10x ESP32 / ESP8266
- Sonoff Dual
- berg temperatuur en vochtigheidssensoren
- fans, voor op de convectorput
- C1101 om de ITHO doos te sturen
- EMS bordje voor Nefit ketel
- 2x Eastron SDM120D stroom meters
- Max Cube & 2x EQ3 radiatorknoppen
Automations
Een kleine greep uit de vele automations die ik gebruik. Mijn config kun je hier vinden:
https://github.com/balk77/Home-AssistantConfig
Lampen
Alle lampen in de woonkamer zijn bedienbaar. Een Z-wave switch om alles uit te zetten.
Aanrechtverlichting
De werkbladverlichting in de open keuken kan ik dimmen met PWM uit een ESP32. Na 20:00 dimt het licht; bij beweging weer vol aan.
Badkamerverlichting
Licht is gedimt in de nacht. In de ochtend gaat het in 1 minuut naar vol. Tijdsgrenzen zijn afhankelijk van de zonstand.
Badkamerventilatie
ITHO box gestuurd door 1) vocht sensor of 2) als de ketel een seintje geeft dat er warm water getapt wordt.
De ventilatie schakelt in bij een groot verschil met de minimum luchtvochtiheid in de afgelopen 4 uur. Dit om seizoensinvloeden te verminderen.
Wasmachine/Droger
Stroom meting geeft een seintje via Telegram wanneer die klaar zijn.
Vakantie/niet thuisstand
Regelt random verlichting mbv Occusim.
Radiatoren op kinder kamers
M.b.v. een PIR sensor activeert de radiatoren. Als er druk gespeeld wordt, staat de verwarming aan. Zijn ze elders, staat ie uit.Screenshots
Mijn frontend is niet zo heel fancy; ik kom er weinig om dat veel zaken automatisch geregeld worden
[Afbeelding]
offtopic:
Je haalt de namen weg, maar vergeet wat er in het groot bovenaan staat
Je haalt de namen weg, maar vergeet wat er in het groot bovenaan staat
:strip_exif()/u/11936/dd2.gif?f=community)
Ik ben heel benieuwd hoe je de ITHO box aanstuurt. Ik heb ook zon box en ik wordt er gek van dat ik iedere keer naar schakelaar moet lopen omdat hij naar standje maximaal gaat. Welke extra hardware heb je daarvoor nodig?:
[...]
offtopic:
Je haalt de namen weg, maar vergeet wat er in het groot bovenaan staat
http://specs.tweak.to/6635
/u/1002033/crop5a1d6e8df24f6_cropped.png?f=community)
Software:
In de woonkamer hangt een tablet met een (lovelace) dashboard waar alles kan worden aangestuurd indien nodig. Ook staat op het dashboard informatie over de wasmachine/droger, waar in huis sensoren actief zijn, temperaturen in de ruimtes waar we ons het meest bevinden en wanneer welke container bij de weg moet. Ook is het mogelijk om muziek via spotify af te spelen op verschillende apparaten in huis, of op alle apparaten tegelijk.
Met een raspberry zero W haal ik verbruiksinformatie uit de slimme meter en geef dit weer in een dashboard (influxDB + grafana).
Hardware:
Lampen:
Lampen in de woonkamer gaan alleen aan wanneer ik of mijn vrouw thuis zijn (obv. Netgear router integratie), de zon onder is en wij niet slapen. Alle andere ruimtes hebben een combinatie van bewegingssensoren en/of deur sensoren om lichten aan en uit te doen. Momenteel is slapen/wakker nog obv van verschillende condities en de wekker, ik ben bezig om een bed occupancy sensor te maken obv gewicht zodat HA wanneer ik en/of mijn vrouw in bed liggen. De lampen hebben andere brightness op basis van de tijd.
Wasmachine/droger
Wanneer de wasmachine en droger klaar zijn dan krijgen mijn vrouw en ik beide een notificatie op de telefoon en announcen 2 alexa's dat de was klaar is. Dit is overal in het huis te horen. Dit gebeurt op basis van een smart plug met energie meting. Wanneer de wattage boven de 5 watt komt dan staat de wasmachine of droger aan, en wanneer deze 2 min lang (5 min voor droger) onder de 5 watt is dan is hij klaar.
Luchtvervrissers
Wij hebben 2 katten, 2 konijnen en een vogel dus er hangen een paar luchtverfrissers op bepaalde plekken waar ze hun behoeftes doen om eventuele geuren te verwijderen. Deze zijn natuurlijk alleen nodig wanneer wij thuis zijn. A.d.v. een smart plug gaan ze dus alleen aan wanneer een van ons thuis is.
Temperatuur licht
In de inloopkast hangt een licht dat afhankelijk van de gemiddelde temperatuur die dag een klein verschil in kleur heeft waardoor wij makkelijk en snel kunnen bepalen wat voor kleren we die dag aantrekken.
TV slaapkamer
Ik wil nog wel eens in slaap vallen terwijl de tv nog aanstaat. Wanneer ik in slaap val dan wordt de TV een uur later uitgezet m.b.v. een Broadlink RM Mini 3.
Dit zijn slechts een aantal leuke automations, ik heb meer automations die op bepaalde momenten handig of leuk zijn.
WIP:
Slimme deurbel
Ik heb inmiddels de onderdelen besteld om mijn domme deurbel slim te maken met een ESP-01S + Relay module.
Slapen/wakker status
Aan de hand van een ESP8266 Node MCU, HX711 en 4 load cells ben ik momenteel een bed precense sensor aan het maken die adv het gewicht meet of wij in bed liggen. Dit wil ik als input gebruiken om lampen aan/uit te laten gaan.
BLE room precense
Op een aantal locaties in huis een bluetooth tracker plaatsen die onze telefoons en/of sport horloges tracken om te weten in welke ruimtes wij ons bevinden.
Opentherm gateway
Zelf een gateway maken die de CV en de thermostaat aanstuurt (http://otgw.tclcode.com/index.html#intro). Momenteel aan het inlezen, ziet er erg interessant uit.
Screenshots:
- Home Assistant
- Windows Server 2016
- VirtualBox
- Owncloud
- Zigbee2mqtt
- Pihole
In de woonkamer hangt een tablet met een (lovelace) dashboard waar alles kan worden aangestuurd indien nodig. Ook staat op het dashboard informatie over de wasmachine/droger, waar in huis sensoren actief zijn, temperaturen in de ruimtes waar we ons het meest bevinden en wanneer welke container bij de weg moet. Ook is het mogelijk om muziek via spotify af te spelen op verschillende apparaten in huis, of op alle apparaten tegelijk.
Met een raspberry zero W haal ik verbruiksinformatie uit de slimme meter en geef dit weer in een dashboard (influxDB + grafana).
Hardware:
- Thuis server (3570k, 16GB geheugen, 20TB schijfruimte)
- Netgear R7000 router
- CC2531 stick (zigbee coordinator)
- CC2530 router
- Creality CR-20
- Lenovo Tab E10 tablet met dashboard in de woonkamer
- 4x Ikea Tradfri E27 Lamp
- 2x Ikea Tradfri E14 Lamp
- 9x Yeelight Colour V2
- 1x P1-kabel t.b.v. slimme meter
- 1x Yi Home Camera 1080p (hi hack v4)
- 1x Alexa Echo Plus gen. 3
- 2x Alexa Dot gen. 3
- 1x Alexa Dot gen. 2
- 4x Xiaomi Aqara door/window sensor
- 4x Xiaomi Aqara motion sensor
- 3x Teckin smart plug (tasmota)
- 2x Blitzwolf smart plug (tasmota)
- 1x Sonoff basic (tasmota)
- 1x Ateco Wifi Led controller (tasmota)
- 1x Broadlink RM mini 3
- 4x Xiaomi temperature / humidity sensor
- 2x Xiaomi Mi Flora
- 1x Raspberry 3B+ (octoprint)
- Raspberry Zero W (energie info uit slimme meter)
Lampen:
Lampen in de woonkamer gaan alleen aan wanneer ik of mijn vrouw thuis zijn (obv. Netgear router integratie), de zon onder is en wij niet slapen. Alle andere ruimtes hebben een combinatie van bewegingssensoren en/of deur sensoren om lichten aan en uit te doen. Momenteel is slapen/wakker nog obv van verschillende condities en de wekker, ik ben bezig om een bed occupancy sensor te maken obv gewicht zodat HA wanneer ik en/of mijn vrouw in bed liggen. De lampen hebben andere brightness op basis van de tijd.
Wasmachine/droger
Wanneer de wasmachine en droger klaar zijn dan krijgen mijn vrouw en ik beide een notificatie op de telefoon en announcen 2 alexa's dat de was klaar is. Dit is overal in het huis te horen. Dit gebeurt op basis van een smart plug met energie meting. Wanneer de wattage boven de 5 watt komt dan staat de wasmachine of droger aan, en wanneer deze 2 min lang (5 min voor droger) onder de 5 watt is dan is hij klaar.
Luchtvervrissers
Wij hebben 2 katten, 2 konijnen en een vogel dus er hangen een paar luchtverfrissers op bepaalde plekken waar ze hun behoeftes doen om eventuele geuren te verwijderen. Deze zijn natuurlijk alleen nodig wanneer wij thuis zijn. A.d.v. een smart plug gaan ze dus alleen aan wanneer een van ons thuis is.
Temperatuur licht
In de inloopkast hangt een licht dat afhankelijk van de gemiddelde temperatuur die dag een klein verschil in kleur heeft waardoor wij makkelijk en snel kunnen bepalen wat voor kleren we die dag aantrekken.
TV slaapkamer
Ik wil nog wel eens in slaap vallen terwijl de tv nog aanstaat. Wanneer ik in slaap val dan wordt de TV een uur later uitgezet m.b.v. een Broadlink RM Mini 3.
Dit zijn slechts een aantal leuke automations, ik heb meer automations die op bepaalde momenten handig of leuk zijn.
WIP:
Slimme deurbel
Ik heb inmiddels de onderdelen besteld om mijn domme deurbel slim te maken met een ESP-01S + Relay module.
Slapen/wakker status
Aan de hand van een ESP8266 Node MCU, HX711 en 4 load cells ben ik momenteel een bed precense sensor aan het maken die adv het gewicht meet of wij in bed liggen. Dit wil ik als input gebruiken om lampen aan/uit te laten gaan.
BLE room precense
Op een aantal locaties in huis een bluetooth tracker plaatsen die onze telefoons en/of sport horloges tracken om te weten in welke ruimtes wij ons bevinden.
Opentherm gateway
Zelf een gateway maken die de CV en de thermostaat aanstuurt (http://otgw.tclcode.com/index.html#intro). Momenteel aan het inlezen, ziet er erg interessant uit.
Screenshots:
:strip_icc():strip_exif()/u/467922/crop57c03d1ebae0a_cropped.jpeg?f=community)
Software
- Ubuntu Server - 18.04.3 LTS
- Home Assistant / Hass.io - 0.104.3
- DSMR Reader
- Node-RED
- Traccar
- MotionEye
- ESPHome
- home assistant community store
- MotionEye
Hardware
- asrock j4105-itx
- 3x Raspberry Pi 3 Model B+ (DSMR + Conbee)
- 1x Raspberry Pi 4 Model B (Kodi)
- ConBee II Zigbee USB dongle
- Sonos One - Google home integratie
- Sonos SYMFONISK boekenplank-speaker
- 2x Google Chromecast
- Google Chromecast Audio
- 4x Xiaomi Aqara Human Motion Sensor
- 4x Xiaomi Aqara Window Door Sensor
- 1x Xiaomi Aqara Vibration Motion Sensor
- 1x Xiaomi Mi Flora
- 3x Xiaomi BLE Temperature and Humidity
- 4x Gosund Wifi Smart Plug (Tasmota Flash)
- 2x ESP32 (ESPHome BLE tracker)
- 1x ESP8266 (Multi sensor)
- 3x Hue White (bulb)
- 5x Tradfri White (bulb)
- 2x Tradfri Color (bulb)
- 5x Tradfri White (spot)
- 2x Tradfri Color (bulb)
- 4x Tradfri stopcontact
- 1x SONOFF BASICZBR3 (R2D2 lamp)
- 1x SONOFF BASIC (Ventilator)
- Xiaomi Xiaofang 1S (Dafang hack
- 3x GPS tracker (auto's)
- 1x Fibaro Switch 2
- Iphone Xs
- IApple Watch 5
- Ipad Pro
My Home
Ik probeer zoveel mogelijk te werken met automations waar ik zelf geen input voor hoef te geven. Ik zie een smart home als iets dat zelf smart is en zaken regelt. Op dit moment woon ik in een appartement waar ik beperkt ben in keuzes (o.a. geen centrale verwarming). Ik gebruik voor eventuele schakelingen altijd de IOS app, Apple Watch, Siri of Google Assistant.Mijn frontend is dus gebouwd op functioneel en niet op uiterlijk. De volgorde is gebaseerd op hoe de IOS app het weergeeft.
Op de eerste pagina staat alleen een lijst met lampen welke op dat moment zijn ingeschakeld.
Voor wie het wil weten: R2D2 is een halogram lamp met een Sonoff er in gebouwd.
Automations
presenceMijn huis weet altijd of ik en/of mijn vriendin thuis zijn. Dit doe ik door een combinatie van de HACS - iPhone Device Tracker device_tracker en een handig trucje waarbij gebruik wordt gemaakt van Homekit op onze Iphone's.
Het nadeel van Homekit als precense is dat er altijd een Apple Device thuis aan de stroom moet hangen. Nu is het een Ipad maar deze heb ik ook regelmatig mee. Het is meer een voorbereiding voor de AppleTV welke ik wil kopen zodra de volgende generatie uitkomt.
Deze combinatie heeft voor mij een 100% Hit ratio en is snel genoeg om te reageren op mijn behoefte. Hierdoor hoef ik geen GPS op telefoon in te zetten wat aanzienlijk beter is voor de batterijduur.
Lampen
Alle lampen in het huis zijn "smart" en praten via Zigbee met de Conbee II stick in mijn meterkast. In de ruimtes waar motion sensors zijn geplaatst (woonkamer, keuken, hal) gaan lampen bij beweging aan. Een voorbeeld is een hoeklamp in de woonkamer zodat er altijd iets van licht is. Dmv Node-RED heb ik wat compliciteit ingebouwd zodat deze lampen bijv niet aan gaan als er al andere lampen geschakeld zijn of er al genoeg licht is door de ramen.
De kamers zetten alle lichten uit zodra er een aantal variabelen zijn afgetikt zoals in de woonkamer: TV aan? Sonos Aan? Motion? etc. Mocht je hier aan willen beginnen houd rekening met HEEL VEEL trial en error.
Als ik thuis aan het werk ben word light.turn_off verlengt om te voorkomen dat ik het donker zit.
Als we beide weg zijn gaan alle lichten uit.
Mediaplayers
Voor alle relevante verlichting heb ik automations geschreven waar gekeken wordt naar het apparaat en wat voor content er wordt afgespeeld. Zo gaan al mijn lichten naar een bepaalde scene als ik iets start op Kodi en gaat alles naar 75% zodra ik pauzeer.
Deurbel
Dit is een work in progress. Ik woon in een grote oude flat en heb een intercom en voordeurbel (boven). De intercom is nog "dom" en is een project waar ik snel wat mee wil gaan doen. De voordeurbel heb ik tijdelijk opgelost met een Xiaomi Zigbee knop omdat de vorige bewoners de transformator eruit hebben gesloopt.
Zodra de knop wordt ingedrukt krijg ik een notificatie via de IOS app, gaat er een deurbel geluid over de Sonos speakers en maakt de camera bij de voordeur en foto/live view en stuurt deze mee met de notificatie.
het geluid gaat alleen aan als we thuis zijn en het tussen 07:00 en 23:00 uur is.
Wasmachine, droger, Vaatwasser
Ik maakte gebruik van Gosund Wifi Smart Plug's geflashed met Tasmota voor het uitlezen van het wattage om zo automatisch meldingen te krijgen zodra ze klaar waren. Dit ging fantastisch tot beide plugs bijna in de fik vlogen. Oud huis + oud witgoed + china plug = BIG NO...
De onderdelen voor een externe CT Clamp ESP zijn besteld zodat ik dit opnieuw kan proberen zonder het elektriciteitscircuit te doorbreken met plugs etc.
GPS Trackers auto's
Onder mijn flat heb ik twee parkeerplekken in de afgesloten garage. Samen met mijn vader heb ik een hobby auto waar wij samen aan knutselen en regelmatig ook in rijden. Soms samen maar ook regelmatig alleen. Door een GPS tracker in te bouwen kunnen we beide zien waar de auto is en of iemand er mee weg is. Toen ik bezig was heb ik ze gelijk in alle auto's gebouwd omdat: A. het leuk is en B. er automations mee gemaakt kunnen worden (nog niet aan toe gekomen).
Slaapmodus
Sinds IOS 13.1 is het mogelijk om te werken met NFC tags/stickers. Aan de zijkant van beide nachtkastjes heb ik een NFC sticker geplakt welke na aanraken met de Iphone het scherm dimd, het geluid zachter zet en een automation in HA start welke de lichten uit zet in het gehele huis behalve de slaapkamer en het alarm aanzet.
Overig
Heel veel verschillende notificaties gebaseerd op Alarm, hardware monitoring etc.
Printscreen's
To-do / Wishlist
Robot stofzuigerIntercom
Deurbel
Camera's
Migratie -> Proxmox
[ Voor 96% gewijzigd door CollisionNL op 03-02-2020 13:28 ]
:strip_icc():strip_exif()/u/362739/crop609a29a298eb1_cropped.jpg?f=community)
