Nee.. in de flow van @Gizz wordt de PWM enkel gebruikt voor de aansturing van de ventilatie. De Co21, Co22, Co23, fijnstof en humidity worden alle 5 opgeslagen in de flow. (alles wordt omgerekend naar c02 waarde om het vergelijken makkelijker te maken, dus >70% humidity --> co2 waarde 2000). Vervolgens wordt op basis van de max waarde van deze 5 sensoren bepaald hoe hoog de ventilatie moet middels de range. Dit komt op hetzelfde neer als wat jij probeert te bereiken.:
[...]
Ik heb gisteravond eens zitten spelen met jouw opzet.
Ik ben bang dat ik inderdaad zonder PWM controller dit niet ga redden.
Wat er bij mij gebeurd is eigenlijk dat het systeem gaat pendelen. Oké waarde CO2 is te hoog dus ventilatie aan. Dan is er weer een input van de HUM sensor en dan gaat de ventilatie weer uit
En dat terwijl CO2 nog te hoog is.
Ik snap de opzet van hoogste waarde, maar ik als leek denk dan dat jouw PWM controller uitmaakt wat er gebeurd met welke waarde of heb ik het nou fout?
Ik moet het zou het zo willen hebben dat Node-RED zegt oké CO2 te hoog maar HUM niet ventilatie aan; HUM te hoog en CO2 laag, ventilatie aan; beide hoog ventilatie aan; beide laag ventilatie uit.
Als ik dan speel met die waardes in de range controller dan lijkt dit niet te werken.
Ahh oké, zoals ik het zie wordt er een commando verzonden naar de PWM controller. Bij dit commando zie ik niet wat aan en/of uit is. Mijn ventilatie box stuur ik op bais van een http command met een state vandaar.
Zou het dan echt in de aansturing zitten? Ik heb het script nagenoeg 1 op 1 gekopieerd, waarvoor alsnog mijn dank voor het aanbod
code:
1
2
3
4
5
6
| [{"id":"aa4a2e4.2bdda5","type":"tab","label":"Ventilatie","disabled":false,"info":""},{"id":"5dc83540.8dec6c","type":"change","z":"aa4a2e4.2bdda5","name":"choose highest value","rules":[{"t":"set","p":"co2","pt":"msg","to":"$max([$flowContext(\"co21\"), $flowContext(\"hum\")])","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":520,"y":180,"wires":[["2853bb3e2c610575"]]},{"id":"878d671023a9f0cd","type":"server-state-changed","z":"aa4a2e4.2bdda5","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.humidity_14","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"flow","value":"","valueType":"entityState"},{"property":"data","propertyType":"flow","value":"","valueType":"eventData"},{"property":"topic","propertyType":"flow","value":"","valueType":"triggerId"}],"x":140,"y":380,"wires":[["5ed218a5ab8bc2d9"]]},{"id":"daf6781342bf3fd5","type":"server-state-changed","z":"aa4a2e4.2bdda5","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.co2melder","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"flow","value":"","valueType":"entityState"},{"property":"data","propertyType":"flow","value":"","valueType":"eventData"},{"property":"topic","propertyType":"flow","value":"","valueType":"triggerId"}],"x":150,"y":100,"wires":[["9aa274014c9f3ad7"]]},{"id":"a0b63cc9ac9ff5ba","type":"www-request","z":"aa4a2e4.2bdda5","name":"Ventilatie hoog","method":"GET","ret":"txt","url":"htt
p://192.168.1.30/control?cmd=STATE,3","follow-redirects":true,"persistent-http":true,"tls":"","x":1100,"y":80,"wires":[[]]},{"id":"92069d14e270ccd9","type":"www-request","z":"aa4a2e4.2bdda5","name":"Ventilatie laag","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,1","follow-redirects":true,"persistent-http":true,"tls":"","x":1120,"y":280,"wires":[[]]},{"id":"9aa274014c9f3ad7","type":"change","z":"aa4a2e4.2bdda5","name":"store","rules":[{"t":"set","p":"co21","pt":"flow","to":"payload","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":390,"y":80,"wires":[["5dc83540.8dec6c"]]},{"id":"5ed218a5ab8bc2d9","type":"switch","z":"aa4a2e4.2bdda5","name":"","property":"payload.humidity","propertyType":"msg","rules":[{"t":"gte","v":"75","vt":"num"},{"t":"lt","v":"74","vt":"num"}],"checkall":"true","repair":false,"outputs":2,"x":410,"y":360,"wires":[["7ba76be310d9c797"],["f3216c2f9e66da10"]]},{"id":"7ba76be310d9c797","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"2000","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":320,"wires":[["5dc83540.8dec6c"]]},{"id":"f3216c2f9e66da10","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":420,"wires":[["5dc83540.8dec6c"]]},{"id":"2853bb3e2c610575","type":"range","z":"aa4a2e4.2bdda5","minin":"900","maxin":"1000","minout":"0","maxout":"1023","action":"clamp","round":true,"property":"co2","name":"","x":840,"y":180,"wires":[["1cd1f9fab56ff8fd","a0b63cc9ac9ff5ba"]]},{"id":"1cd1f9fab56ff8fd","type":"range","z":"aa4a2e4.2bdda5","minin":"0","maxin":"1023","minout":"0","maxout":"100","action":"scale","round":true,"property":"co2","name":"","x":860,"y":240,"wires":[["c35088796b1776d7"]]},{"id":"c35088796b1776d7","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"co2","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":900,"y":300,"wires":[["92069d14e270ccd9"]]},{"id":"1942d160.7834af","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
:strip_exif()/u/25150/Gizzbril.gif?f=community)
@denuz legt de werking perfect uit
Doordat alle waardes bewaard worden in de flow vergelijk je alles netjes met elkaar, i.p.v. dat alleen naar de waarde van de sensor die zich het meest recent heeft geupdate wordt gekeken.
@etienne001 waar het bij jou misgaat is dat je teveel van mijn flow opnieuw probeert te gebruiken. Bij mij gaat de aansturing in 1024 stapjes (van 0 tot 1023), terwijl jij een binaire aansturing hebt (aan of uit). Maar in de flow die je deelt staat nog de range node met omzetting van msg.co2 naar een waarde van 0 tot 1023. Daar heb jij in jouw situatie niets aan.
Bij jou is het eigenlijk eenvoudiger. Na de 'choose highest value' node zet je een switch-node neer. Eén uitgang van de switch-node wordt geactiveerd als msg.co2 hoger is dan 800 (ik noem maar even wat). Dat leidt tot je http-commando om de ventilator te activeren. De andere uitgang wordt geactiveerd als msg.co2 gelijk of lager is dan 800 en leidt tot je http-commando dat de ventilator uitschakelt. Dan ben je klaar
Overigens is een beetje pendelgedrag met een aan/uit-schakeling te verwachten in een aantal situaties. Stel je zit gezellig met wat mensen in de kamer en msg.co2 is <800, dan staat je ventilatie uit. Het CO2-gehalte loopt op (want jullie ademen en er wordt weinig geventileerd). Op een gegeven moment wordt msg.co2 > 800 en de ventilatie gaat op vol vermogen draaien. Er wordt dan (hopelijk!) sneller schone lucht in de kamer dan jullie kunnen 'vervuilen' met je ademhaling. Na een tijdje wordt msg.co2 <800 en de ventilatie gaat geheel uit. Maar jullie blijven ademen, dus msg.co2 loopt weer op totdat >800 wordt bereikt en de ventilatie weer volle bak gaat draaien. Dit proces blijft zich herhalen.
Het snel achter elkaar wisselen zou je kunnen ondervangen door met timers te gaan werken. Dat de ventilatie in ieder geval 10 minuten aan moet bij msg.co2 >800. Want vaak is het niet eens vervelend qua geluid dat de ventilatie een tijdje hard draait, het is vooral vervelend als je binnen enkele minuten steeds de ventilatie aan en uit hoort gaan, dus de verandering van geluid. De mooiste oplossing is natuurlijk traploos de ventilatie aansturen.
Maar ik zou eerst gewoon zorgen dat hij mooi schakelt met een switch-node. Je merkt vanzelf wel of je tegen pendelgedrag gaat aanlopen en hoe erg je dat stoort.
Doordat alle waardes bewaard worden in de flow vergelijk je alles netjes met elkaar, i.p.v. dat alleen naar de waarde van de sensor die zich het meest recent heeft geupdate wordt gekeken.@etienne001 waar het bij jou misgaat is dat je teveel van mijn flow opnieuw probeert te gebruiken. Bij mij gaat de aansturing in 1024 stapjes (van 0 tot 1023), terwijl jij een binaire aansturing hebt (aan of uit). Maar in de flow die je deelt staat nog de range node met omzetting van msg.co2 naar een waarde van 0 tot 1023. Daar heb jij in jouw situatie niets aan.
Bij jou is het eigenlijk eenvoudiger. Na de 'choose highest value' node zet je een switch-node neer. Eén uitgang van de switch-node wordt geactiveerd als msg.co2 hoger is dan 800 (ik noem maar even wat). Dat leidt tot je http-commando om de ventilator te activeren. De andere uitgang wordt geactiveerd als msg.co2 gelijk of lager is dan 800 en leidt tot je http-commando dat de ventilator uitschakelt. Dan ben je klaar
Overigens is een beetje pendelgedrag met een aan/uit-schakeling te verwachten in een aantal situaties. Stel je zit gezellig met wat mensen in de kamer en msg.co2 is <800, dan staat je ventilatie uit. Het CO2-gehalte loopt op (want jullie ademen en er wordt weinig geventileerd). Op een gegeven moment wordt msg.co2 > 800 en de ventilatie gaat op vol vermogen draaien. Er wordt dan (hopelijk!) sneller schone lucht in de kamer dan jullie kunnen 'vervuilen' met je ademhaling. Na een tijdje wordt msg.co2 <800 en de ventilatie gaat geheel uit. Maar jullie blijven ademen, dus msg.co2 loopt weer op totdat >800 wordt bereikt en de ventilatie weer volle bak gaat draaien. Dit proces blijft zich herhalen.
Het snel achter elkaar wisselen zou je kunnen ondervangen door met timers te gaan werken. Dat de ventilatie in ieder geval 10 minuten aan moet bij msg.co2 >800. Want vaak is het niet eens vervelend qua geluid dat de ventilatie een tijdje hard draait, het is vooral vervelend als je binnen enkele minuten steeds de ventilatie aan en uit hoort gaan, dus de verandering van geluid. De mooiste oplossing is natuurlijk traploos de ventilatie aansturen.
Maar ik zou eerst gewoon zorgen dat hij mooi schakelt met een switch-node. Je merkt vanzelf wel of je tegen pendelgedrag gaat aanlopen en hoe erg je dat stoort.
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Heldere uitleg @denuz en @Gizz , zeer bedankt voor de aangeboden hulp tot zover.:
@denuz legt de werking perfect uit
@etienne001 waar het bij jou misgaat is dat je teveel van mijn flow opnieuw probeert te gebruiken. Bij mij gaat de aansturing in 1024 stapjes (van 0 tot 1023), terwijl jij een binaire aansturing hebt (aan of uit). Maar in de flow die je deelt staat nog de range node met omzetting van msg.co2 naar een waarde van 0 tot 1023. Daar heb jij in jouw situatie niets aan.
Bij jou is het eigenlijk eenvoudiger. Na de 'choose highest value' node zet je een switch-node neer. Eén uitgang van de switch-node wordt geactiveerd als msg.co2 hoger is dan 800 (ik noem maar even wat). Dat leidt tot je http-commando om de ventilator te activeren. De andere uitgang wordt geactiveerd als msg.co2 gelijk of lager is dan 800 en leidt tot je http-commando dat de ventilator uitschakelt. Dan ben je klaar
Overigens is een beetje pendelgedrag met een aan/uit-schakeling te verwachten in een aantal situaties. Stel je zit gezellig met wat mensen in de kamer en msg.co2 is <800, dan staat je ventilatie uit. Het CO2-gehalte loopt op (want jullie ademen en er wordt weinig geventileerd). Op een gegeven moment wordt msg.co2 > 800 en de ventilatie gaat op vol vermogen draaien. Er wordt dan (hopelijk!) sneller schone lucht in de kamer dan jullie kunnen 'vervuilen' met je ademhaling. Na een tijdje wordt msg.co2 <800 en de ventilatie gaat geheel uit. Maar jullie blijven ademen, dus msg.co2 loopt weer op totdat >800 wordt bereikt en de ventilatie weer volle bak gaat draaien. Dit proces blijft zich herhalen.
Het snel achter elkaar wisselen zou je kunnen ondervangen door met timers te gaan werken. Dat de ventilatie in ieder geval 10 minuten aan moet bij msg.co2 >800. Want vaak is het niet eens vervelend qua geluid dat de ventilatie een tijdje hard draait, het is vooral vervelend als je binnen enkele minuten steeds de ventilatie aan en uit hoort gaan, dus de verandering van geluid. De mooiste oplossing is natuurlijk traploos de ventilatie aansturen.
Maar ik zou eerst gewoon zorgen dat hij mooi schakelt met een switch-node. Je merkt vanzelf wel of je tegen pendelgedrag gaat aanlopen en hoe erg je dat stoort.

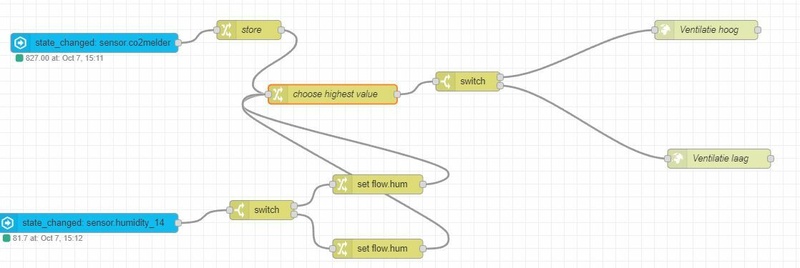

Ik heb inderdaad de range selector weggehaald en een switch geplaatst met om te testen even een waarde van hoger of lager dan 800. De switch luistert idd naar de msg.co2
Even testen maar helaas bij zowel teveel co2 als hum wordt de ventilator nog niet gestuurd:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gKiFJ8O74WDK8G91cFvFT9ia.jpg?f=user_large)
Nou zit ik toch nog even te kijken naar het voorbeeld en wellicht denk ik wel helemaal de verkeerde kant op hoor. Maar jouw input vanaf de CO2, Fijnstof en hum sensor komt in een Json waarde in de flow toch?
Wordt die Json waarde dan in de de choose highest verwerkt met de
code:
1
| $max([$flowContext("co21"), $flowContext("hum")]) |
De waarde die mijn entiteiten geven is niet in Json namelijk.
Het pendelen snap ik zeker als dit rond de ingestelde waarde idd. Met het testen was het namelijk direct aan/uit met een co2 waarde van +1000 terwijl de drempel 800 was. Dit was nog wel met de range selector er tussen
Kun je je flow posten? Wat ik doe als ik aan het prutsen ben is sowieso inject nodes plaatsen. Dan kun je stap voor stap dmv de debug nodes kijken tot waar je flow 'loopt'. Dan kan je ook makkelijk achterhalen waar ie dus stopt.:
[...]
Heldere uitleg @denuz en @Gizz , zeer bedankt voor de aangeboden hulp tot zover.
Ik heb inderdaad de range selector weggehaald en een switch geplaatst met om te testen even een waarde van hoger of lager dan 800. De switch luistert idd naar de msg.co2
Even testen maar helaas bij zowel teveel co2 als hum wordt de ventilator nog niet gestuurd:
[Afbeelding]
Nou zit ik toch nog even te kijken naar het voorbeeld en wellicht denk ik wel helemaal de verkeerde kant op hoor. Maar jouw input vanaf de CO2, Fijnstof en hum sensor komt in een Json waarde in de flow toch?
Wordt die Json waarde dan in de de choose highest verwerkt met decode:
$max([$flowContext("co21"), $flowContext("hum")])
De waarde die mijn entiteiten geven is niet in Json namelijk.
Het pendelen snap ik zeker als dit rond de ingestelde waarde idd. Met het testen was het namelijk direct aan/uit met een co2 waarde van +1000 terwijl de drempel 800 was. Dit was nog wel met de range selector er tussen
Sorry vergeten
Bijgaand de code welke ik nu gebruik:
code:
1
| [{"id":"aa4a2e4.2bdda5","type":"tab","label":"Ventilatie","disabled":false,"info":""},{"id":"5dc83540.8dec6c","type":"change","z":"aa4a2e4.2bdda5","name":"choose highest value","rules":[{"t":"set","p":"co2","pt":"msg","to":"$max([$flowContext(\"co21\"), $flowContext(\"hum\")])","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":520,"y":180,"wires":[["e53534c6cb9ebf2a"]]},{"id":"878d671023a9f0cd","type":"server-state-changed","z":"aa4a2e4.2bdda5","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.humidity_14","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"flow","value":"","valueType":"entityState"},{"property":"data","propertyType":"flow","value":"","valueType":"eventData"},{"property":"topic","propertyType":"flow","value":"","valueType":"triggerId"}],"x":140,"y":380,"wires":[["5ed218a5ab8bc2d9"]]},{"id":"daf6781342bf3fd5","type":"server-state-changed","z":"aa4a2e4.2bdda5","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.co2melder","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"global","value":"","valueType":"entityState"},{"property":"data","propertyType":"global","value":"","valueType":"eventData"},{"property":"topic","propertyType":"global","value":"","valueType":"triggerId"}],"x":150,"y":100,"wires":[["9aa274014c9f3ad7"]]},{"id":"a0b63cc9ac9ff5ba","type":"www-request","z":"aa4a2e4.2bdda5","name":"Ventilatie hoog","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,3","follow-redirects":true,"persistent-http":true,"tls":"","x":1100,"y":80,"wires":[[]]},{"id":"92069d14e270ccd9","type":"www-request","z":"aa4a2e4.2bdda5","name":"Ventilatie laag","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,1","follow-redirects":true,"persistent-http":true,"tls":"","x":1120,"y":280,"wires":[[]]},{"id":"9aa274014c9f3ad7","type":"change","z":"aa4a2e4.2bdda5","name":"store","rules":[{"t":"set","p":"co21","pt":"flow","to":"payload","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":270,"y":260,"wires":[["5dc83540.8dec6c"]]},{"id":"5ed218a5ab8bc2d9","type":"switch","z":"aa4a2e4.2bdda5","name":"","property":"payload.humidity","propertyType":"msg","rules":[{"t":"gte","v":"75","vt":"num"},{"t":"lt","v":"74","vt":"num"}],"checkall":"true","repair":false,"outputs":2,"x":410,"y":360,"wires":[["7ba76be310d9c797"],["f3216c2f9e66da10"]]},{"id":"7ba76be310d9c797","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"2000","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":320,"wires":[["5dc83540.8dec6c"]]},{"id":"f3216c2f9e66da10","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":420,"wires":[["5dc83540.8dec6c"]]},{"id":"e53534c6cb9ebf2a","type":"switch","z":"aa4a2e4.2bdda5","name":"","property":"co2","propertyType":"msg","rules":[{"t":"gte","v":"800","vt":"str"},{"t":"lt","v":"800","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":730,"y":160,"wires":[["a0b63cc9ac9ff5ba"],["92069d14e270ccd9"]]},{"id":"1942d160.7834af","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Die inject nodes ken ik eerlijk gezegd nog niet, zal me er vanavond eens in gaan verdiepen
:
[...]
Sorry vergeten
Bijgaand de code welke ik nu gebruik:
code:
[{"id":"aa4a2e4.2bdda5","type":"tab","label":"Ventilatie","disabled":false,"info":""},{"id":"5dc83540.8dec6c","type":"change","z":"aa4a2e4.2bdda5","name":"choose highest value","rules":[{"t":"set","p":"co2","pt":"msg","to":"$max([$flowContext(\"co21\"), $flowContext(\"hum\")])","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":520,"y":180,"wires":[["e53534c6cb9ebf2a"]]},{"id":"878d671023a9f0cd","type":"server-state-changed","z":"aa4a2e4.2bdda5","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.humidity_14","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"flow","value":"","valueType":"entityState"},{"property":"data","propertyType":"flow","value":"","valueType":"eventData"},{"property":"topic","propertyType":"flow","value":"","valueType":"triggerId"}],"x":140,"y":380,"wires":[["5ed218a5ab8bc2d9"]]},{"id":"daf6781342bf3fd5","type":"server-state-changed","z":"aa4a2e4.2bdda5","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.co2melder","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"global","value":"","valueType":"entityState"},{"property":"data","propertyType":"global","value":"","valueType":"eventData"},{"property":"topic","propertyType":"global","value":"","valueType":"triggerId"}],"x":150,"y":100,"wires":[["9aa274014c9f3ad7"]]},{"id":"a0b63cc9ac9ff5ba","type":"www-request","z":"aa4a2e4.2bdda5","name":"Ventilatie hoog","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,3","follow-redirects":true,"persistent-http":true,"tls":"","x":1100,"y":80,"wires":[[]]},{"id":"92069d14e270ccd9","type":"www-request","z":"aa4a2e4.2bdda5","name":"Ventilatie laag","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,1","follow-redirects":true,"persistent-http":true,"tls":"","x":1120,"y":280,"wires":[[]]},{"id":"9aa274014c9f3ad7","type":"change","z":"aa4a2e4.2bdda5","name":"store","rules":[{"t":"set","p":"co21","pt":"flow","to":"payload","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":270,"y":260,"wires":[["5dc83540.8dec6c"]]},{"id":"5ed218a5ab8bc2d9","type":"switch","z":"aa4a2e4.2bdda5","name":"","property":"payload.humidity","propertyType":"msg","rules":[{"t":"gte","v":"75","vt":"num"},{"t":"lt","v":"74","vt":"num"}],"checkall":"true","repair":false,"outputs":2,"x":410,"y":360,"wires":[["7ba76be310d9c797"],["f3216c2f9e66da10"]]},{"id":"7ba76be310d9c797","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"2000","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":320,"wires":[["5dc83540.8dec6c"]]},{"id":"f3216c2f9e66da10","type":"change","z":"aa4a2e4.2bdda5","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":420,"wires":[["5dc83540.8dec6c"]]},{"id":"e53534c6cb9ebf2a","type":"switch","z":"aa4a2e4.2bdda5","name":"","property":"co2","propertyType":"msg","rules":[{"t":"gte","v":"800","vt":"str"},{"t":"lt","v":"800","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":730,"y":160,"wires":[["a0b63cc9ac9ff5ba"],["92069d14e270ccd9"]]},{"id":"1942d160.7834af","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}]
Die inject nodes ken ik eerlijk gezegd nog niet, zal me er vanavond eens in gaan verdiepen
code:
1
| [{"id":"a6f4e9f5f8afeb7b","type":"tab","label":"Ventilatie","disabled":false,"info":""},{"id":"76d6d4786ba74a06","type":"change","z":"a6f4e9f5f8afeb7b","name":"choose highest value","rules":[{"t":"set","p":"co2","pt":"msg","to":"$max([$flowContext(\"co21\"), $flowContext(\"hum\")])","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":520,"y":180,"wires":[["9673d7b64d920fd8"]]},{"id":"079d6ab0a41d3418","type":"server-state-changed","z":"a6f4e9f5f8afeb7b","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.humidity_14","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"flow","value":"","valueType":"entityState"},{"property":"data","propertyType":"flow","value":"","valueType":"eventData"},{"property":"topic","propertyType":"flow","value":"","valueType":"triggerId"}],"x":140,"y":380,"wires":[["1be2d6a7b0861f65"]]},{"id":"b8f5467162dd123b","type":"server-state-changed","z":"a6f4e9f5f8afeb7b","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.co2melder","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"global","value":"","valueType":"entityState"},{"property":"data","propertyType":"global","value":"","valueType":"eventData"},{"property":"topic","propertyType":"global","value":"","valueType":"triggerId"}],"x":150,"y":100,"wires":[["cc8404a9ab5fd20a"]]},{"id":"e0df80589997ae28","type":"www-request","z":"a6f4e9f5f8afeb7b","name":"Ventilatie hoog","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,3","follow-redirects":true,"persistent-http":true,"tls":"","x":1100,"y":80,"wires":[[]]},{"id":"bbe85acd1016793b","type":"www-request","z":"a6f4e9f5f8afeb7b","name":"Ventilatie laag","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,1","follow-redirects":true,"persistent-http":true,"tls":"","x":1080,"y":240,"wires":[[]]},{"id":"cc8404a9ab5fd20a","type":"change","z":"a6f4e9f5f8afeb7b","name":"store","rules":[{"t":"set","p":"payload","pt":"msg","to":"$number(payload)","tot":"jsonata"},{"t":"set","p":"co21","pt":"flow","to":"payload","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":270,"y":260,"wires":[["76d6d4786ba74a06"]]},{"id":"1be2d6a7b0861f65","type":"switch","z":"a6f4e9f5f8afeb7b","name":"","property":"payload","propertyType":"msg","rules":[{"t":"gte","v":"75","vt":"num"},{"t":"lt","v":"74","vt":"num"}],"checkall":"true","repair":false,"outputs":2,"x":410,"y":360,"wires":[["c105f93611fc217c"],["fb434870735f64a9"]]},{"id":"c105f93611fc217c","type":"change","z":"a6f4e9f5f8afeb7b","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"2000","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":320,"wires":[["76d6d4786ba74a06"]]},{"id":"fb434870735f64a9","type":"change","z":"a6f4e9f5f8afeb7b","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":420,"wires":[["76d6d4786ba74a06"]]},{"id":"9673d7b64d920fd8","type":"switch","z":"a6f4e9f5f8afeb7b","name":"","property":"co2","propertyType":"msg","rules":[{"t":"gte","v":"800","vt":"str"},{"t":"lt","v":"800","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":730,"y":160,"wires":[["dec3a3a7187231b7"],["88479d6fa9ca160f"]]},{"id":"a48c51154feef8ea","type":"inject","z":"a6f4e9f5f8afeb7b","name":"co2","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"800","payloadType":"str","x":70,"y":180,"wires":[["cc8404a9ab5fd20a"]]},{"id":"eea300c04ac95a7a","type":"inject","z":"a6f4e9f5f8afeb7b","name":"hum","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"80","payloadType":"str","x":70,"y":320,"wires":[["1be2d6a7b0861f65"]]},{"id":"dec3a3a7187231b7","type":"debug","z":"a6f4e9f5f8afeb7b","name":"ventilatie hoog","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":1090,"y":140,"wires":[]},{"id":"88479d6fa9ca160f","type":"debug","z":"a6f4e9f5f8afeb7b","name":"ventilatie laag","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":1000,"y":280,"wires":[]},{"id":"1942d160.7834af","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Volgende keer niet copy pasten
:fill(white):strip_exif()/f/image/dLjZ1kT1WbEaJwZ7eXsDJM9p.png?f=user_large)
Jouw property is msg.payload, en niet msg.payload.humidity.
Het lijkt erop dat de output van je co2 meter een string is ipv number.

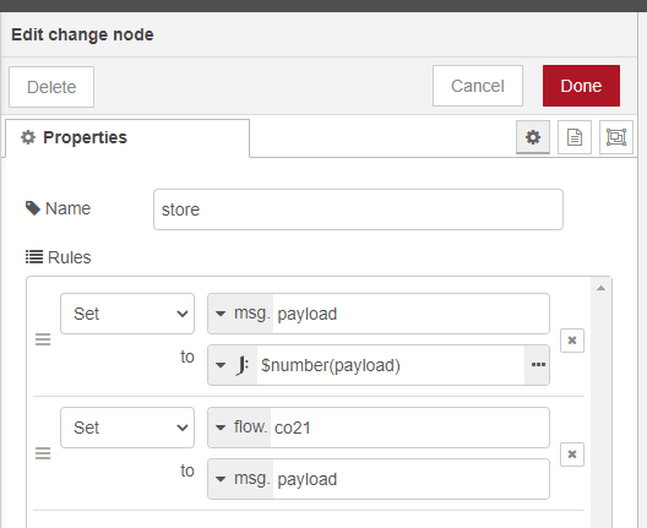

Dus kleine toevoeging aan je change node.
:fill(white):strip_exif()/f/image/hf7fUh9xZyhar3x0j1NUtBgG.png?f=user_large)
Deze error gaf node-red trouwens.
:fill(white):strip_exif()/f/image/Lw4N9H5up5cASEUVTaasmLIP.png?f=user_large)
Inject- debug moet je zeker even naar kijken. Zonder die wordt het niets
https://www.youtube.com/watch?v=nhxwnT5map0
:strip_icc():strip_exif()/u/553329/crop65f2e249c118d_cropped.jpg?f=community)
Ik gebruik sinds jaar en dag de ems-esp om mijn Nefit CV-ketel uit te lezen (MQTT -> Node Red -> influx -> Grafana) en te bedienen (Home Assistant).
Na het upgraden van versie 2 naar versie 3 van de ems-esp krijg ik een hardnekkige foutmelding in Node-Red bij elke regel:
Er lijkt geen waarde te worden wegeschreven, terwijl er aan het format niets gewijzigd is t.o.v. ems-esp versie 2. Ik heb van alles geprobeerd en in MQTT-explorer de hele json string uitgeplozen. Zonder resultaat.
Het is me een raadsel daar er niets in de string is gewijzigd, behalve dat er een paar extra parameters zijn toegeovegd in de niewe versie.
Er zijn twee topics:
en
Het gaat om het topic boiler_data
Hieronder de JSON-string vanuit topic
De gewenste regels worden hier uit gefiterd en naar de Influx database gestuurd.

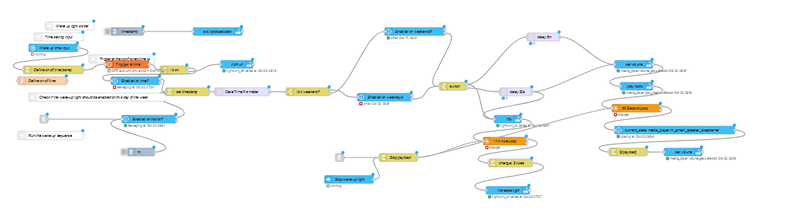

Toegevoegd de NR-flow. Hierin zit ook de thermostaat bediening bij. Die werkt wel goed.
:strip_exif()/f/image/NJuyuIS5qiHyCnSGpE8OujlM.jpg?f=fotoalbum_medium)
Hopelijk dat iemand ziet wat ik fout doe. Ik ben al uren aan het zoeken geweest...
Na het upgraden van versie 2 naar versie 3 van de ems-esp krijg ik een hardnekkige foutmelding in Node-Red bij elke regel:
{"error":"unable to parse 'retTemp value=undefined': invalid boolean"}
Er lijkt geen waarde te worden wegeschreven, terwijl er aan het format niets gewijzigd is t.o.v. ems-esp versie 2. Ik heb van alles geprobeerd en in MQTT-explorer de hele json string uitgeplozen. Zonder resultaat.
Het is me een raadsel daar er niets in de string is gewijzigd, behalve dat er een paar extra parameters zijn toegeovegd in de niewe versie.
Er zijn twee topics:
code:
1
| ems-esp/thermostat_data |
en
code:
1
| ems-esp/boiler_data |
Het gaat om het topic boiler_data
Hieronder de JSON-string vanuit topic
code:
1
| ems-esp/boiler_data |
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| {
"id": 115,
"heatingactive": "off",
"tapwateractive": "off",
"selflowtemp": 7,
"selburnpow": 0,
"heatingpumpmod": 0,
"curflowtemp": 23.2,
"rettemp": 23.2,
"switchtemp": 0,
"syspress": 1.8,
"boiltemp": 23.6,
"burngas": "off",
"flamecurr": 0,
"heatingpump": "off",
"fanwork": "off",
"ignwork": "off",
"heatingactivated": "on",
"heatingtemp": 50,
"pumpmodmax": 50,
"pumpmodmin": 50,
"pumpdelay": 4,
"burnminperiod": 10,
"burnminpower": 0,
"burnmaxpower": 35,
"boilhyston": -6,
"boilhystoff": 6,
"curburnpow": 0,
"burnstarts": 59844,
"burnworkmin": 934311,
"heatworkmin": 866434,
"ubauptime": 4739185,
"lastcode": "6C(306) 25.03.2021 07:10",
"servicecode": "0H",
"servicecodenumber": 203,
"maintenance": "off",
"maintenancetime": 6000,
"maintenancedate": "01.01.2004"
} |
De gewenste regels worden hier uit gefiterd en naar de Influx database gestuurd.
Toegevoegd de NR-flow. Hierin zit ook de thermostaat bediening bij. Die werkt wel goed.
code:
1
| [{"id":"66e30a8d.3e7d64","type":"tab","label":"Nefit ESP-EMS-HA","disabled":false,"info":""},{"id":"34bcf1f6.07dcde","type":"mqtt in","z":"66e30a8d.3e7d64","name":"","topic":"ems-esp/boiler_data","qos":"2","datatype":"json","broker":"b69e298b.75c308","nl":false,"rap":false,"rh":"0","x":110,"y":320,"wires":[["81b550f1.51849","51cfc2dd.da644c","e90cef99.fe456","51978d91.cd78a4","657a16e4.663c18","f1528dc4.43ae2","65d397c.812c668","f9f12485.c5b748","7a3d9601.49ecb8","f2b463f4.3ce95","eab92081.ee75c"]]},{"id":"51978d91.cd78a4","type":"change","z":"66e30a8d.3e7d64","name":"curFlowTemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.curFlowTemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":390,"y":220,"wires":[["5cbf8625.b96228"]]},{"id":"eab92081.ee75c","type":"change","z":"66e30a8d.3e7d64","name":"sysPress","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.sysPress","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":380,"y":640,"wires":[["1a6a682d.026338","3493f8c1.2e44d8"]]},{"id":"f1528dc4.43ae2","type":"change","z":"66e30a8d.3e7d64","name":"boilTemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.boilTemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":380,"y":340,"wires":[["ca779d3c.558f"]]},{"id":"f2b463f4.3ce95","type":"change","z":"66e30a8d.3e7d64","name":"retTemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.retTemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":380,"y":580,"wires":[["9daf15f0.1abbc8"]]},{"id":"51cfc2dd.da644c","type":"change","z":"66e30a8d.3e7d64","name":"heatingActive","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.heatingActive","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":400,"y":100,"wires":[["3aa48ac5.7e7236"]]},{"id":"1a6a682d.026338","type":"debug","z":"66e30a8d.3e7d64","name":"pressure","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","x":720,"y":700,"wires":[]},{"id":"65d397c.812c668","type":"change","z":"66e30a8d.3e7d64","name":"heatingTemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.heatingTemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":390,"y":400,"wires":[["6ea894f3.8d5bdc"]]},{"id":"e90cef99.fe456","type":"change","z":"66e30a8d.3e7d64","name":"heatingActivated","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.heatingActivated","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":410,"y":160,"wires":[["1081ab9a.855634"]]},{"id":"c2788bc2.d79fc8","type":"mqtt in","z":"66e30a8d.3e7d64","name":"","topic":"ems-esp/thermostat_data","qos":"2","datatype":"json","broker":"b69e298b.75c308","nl":false,"rap":false,"x":130,"y":840,"wires":[["48f2af10.15f75","ab1c2531.a6d408","7b466be4.1cce84"]]},{"id":"48f2af10.15f75","type":"change","z":"66e30a8d.3e7d64","name":"seltemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.hc1.seltemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":380,"y":780,"wires":[["d5d25401.ecbb08"]]},{"id":"7b466be4.1cce84","type":"change","z":"66e30a8d.3e7d64","name":"mode","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.hc1.mode","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":370,"y":900,"wires":[["520aa3e6.9259ac"]]},{"id":"ab1c2531.a6d408","type":"change","z":"66e30a8d.3e7d64","name":"currtemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.hc1.currtemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":380,"y":840,"wires":[["af28e2f.fd98c2"]]},{"id":"d5d25401.ecbb08","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Selected Temperature","measurement":"selTemp","precision":"","retentionPolicy":"","x":580,"y":780,"wires":[]},{"id":"af28e2f.fd98c2","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Current Temperature","measurement":"currTemp","precision":"","retentionPolicy":"","x":580,"y":840,"wires":[]},{"id":"520aa3e6.9259ac","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Mode","measurement":"mode","precision":"","retentionPolicy":"","x":530,"y":900,"wires":[]},{"id":"3aa48ac5.7e7236","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Heating active","measurement":"heatingActive","precision":"","retentionPolicy":"","database":"","retentionPolicyV18Flux":"","org":"","bucket":"","x":620,"y":100,"wires":[]},{"id":"1081ab9a.855634","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Heating activated","measurement":"heatingActivated","precision":"","retentionPolicy":"","x":630,"y":160,"wires":[]},{"id":"5cbf8625.b96228","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Current flow temperature","measurement":"currFlowTemp","precision":"","retentionPolicy":"","x":650,"y":220,"wires":[]},{"id":"ca779d3c.558f","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Boiler temperature","measurement":"boilTemp","precision":"","retentionPolicy":"","x":630,"y":340,"wires":[]},{"id":"6ea894f3.8d5bdc","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Set boiler temperature","measurement":"boilTemp","precision":"","retentionPolicy":"","x":640,"y":400,"wires":[]},{"id":"657a16e4.663c18","type":"change","z":"66e30a8d.3e7d64","name":"selFlowTemp","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.selFlowTemp","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":390,"y":280,"wires":[["ea2c6c97.c5498"]]},{"id":"ea2c6c97.c5498","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Selected flow temperature","measurement":"selFlowTemp","precision":"","retentionPolicy":"","x":660,"y":280,"wires":[]},{"id":"f9f12485.c5b748","type":"change","z":"66e30a8d.3e7d64","name":"curBurnPow","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.curBurnPow","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":390,"y":460,"wires":[["9640e04b.1339b"]]},{"id":"9640e04b.1339b","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Current burner power","measurement":"curBurnPow","precision":"","retentionPolicy":"","x":640,"y":460,"wires":[]},{"id":"7a3d9601.49ecb8","type":"change","z":"66e30a8d.3e7d64","name":"pumpMod","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.pumpMod","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":380,"y":520,"wires":[["66414194.d79d8"]]},{"id":"66414194.d79d8","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Pump modulation","measurement":"pumpMod","precision":"","retentionPolicy":"","x":630,"y":520,"wires":[]},{"id":"9daf15f0.1abbc8","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Return temperature","measurement":"retTemp","precision":"","retentionPolicy":"","x":640,"y":580,"wires":[]},{"id":"3493f8c1.2e44d8","type":"influxdb out","z":"66e30a8d.3e7d64","influxdb":"20a786f1.17e152","name":"Waterdruk","measurement":"sysPress","precision":"","retentionPolicy":"","x":610,"y":640,"wires":[]},{"id":"81b550f1.51849","type":"debug","z":"66e30a8d.3e7d64","name":"boiler_data","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":350,"y":40,"wires":[]},{"id":"b69e298b.75c308","type":"mqtt-broker","name":"","broker":"192.168.178.5","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":"","closeTopic":"","closeRetain":"false","closePayload":"","willTopic":"","willQos":"0","willRetain":"false","willPayload":""},{"id":"20a786f1.17e152","type":"influxdb","hostname":"192.168.178.5","port":"8086","protocol":"http","database":"cv_ketel","name":"InfluxDB","usetls":false,"tls":"","influxdbVersion":"1.x","url":"","rejectUnauthorized":false}] |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NJuyuIS5qiHyCnSGpE8OujlM.jpg?f=user_large)
Hopelijk dat iemand ziet wat ik fout doe. Ik ben al uren aan het zoeken geweest...
33 x ET Solar 270Wp = 8910Wp @ SMA Sunny TriPower STP 8000TL-20 Live: PVOutput
@denuz en @Gizz jullie zijn helden:
[...]
code:
[{"id":"a6f4e9f5f8afeb7b","type":"tab","label":"Ventilatie","disabled":false,"info":""},{"id":"76d6d4786ba74a06","type":"change","z":"a6f4e9f5f8afeb7b","name":"choose highest value","rules":[{"t":"set","p":"co2","pt":"msg","to":"$max([$flowContext(\"co21\"), $flowContext(\"hum\")])","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":520,"y":180,"wires":[["9673d7b64d920fd8"]]},{"id":"079d6ab0a41d3418","type":"server-state-changed","z":"a6f4e9f5f8afeb7b","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.humidity_14","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"flow","value":"","valueType":"entityState"},{"property":"data","propertyType":"flow","value":"","valueType":"eventData"},{"property":"topic","propertyType":"flow","value":"","valueType":"triggerId"}],"x":140,"y":380,"wires":[["1be2d6a7b0861f65"]]},{"id":"b8f5467162dd123b","type":"server-state-changed","z":"a6f4e9f5f8afeb7b","name":"","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.co2melder","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"global","value":"","valueType":"entityState"},{"property":"data","propertyType":"global","value":"","valueType":"eventData"},{"property":"topic","propertyType":"global","value":"","valueType":"triggerId"}],"x":150,"y":100,"wires":[["cc8404a9ab5fd20a"]]},{"id":"e0df80589997ae28","type":"www-request","z":"a6f4e9f5f8afeb7b","name":"Ventilatie hoog","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,3","follow-redirects":true,"persistent-http":true,"tls":"","x":1100,"y":80,"wires":[[]]},{"id":"bbe85acd1016793b","type":"www-request","z":"a6f4e9f5f8afeb7b","name":"Ventilatie laag","method":"GET","ret":"txt","url":"http://192.168.1.30/control?cmd=STATE,1","follow-redirects":true,"persistent-http":true,"tls":"","x":1080,"y":240,"wires":[[]]},{"id":"cc8404a9ab5fd20a","type":"change","z":"a6f4e9f5f8afeb7b","name":"store","rules":[{"t":"set","p":"payload","pt":"msg","to":"$number(payload)","tot":"jsonata"},{"t":"set","p":"co21","pt":"flow","to":"payload","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":270,"y":260,"wires":[["76d6d4786ba74a06"]]},{"id":"1be2d6a7b0861f65","type":"switch","z":"a6f4e9f5f8afeb7b","name":"","property":"payload","propertyType":"msg","rules":[{"t":"gte","v":"75","vt":"num"},{"t":"lt","v":"74","vt":"num"}],"checkall":"true","repair":false,"outputs":2,"x":410,"y":360,"wires":[["c105f93611fc217c"],["fb434870735f64a9"]]},{"id":"c105f93611fc217c","type":"change","z":"a6f4e9f5f8afeb7b","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"2000","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":320,"wires":[["76d6d4786ba74a06"]]},{"id":"fb434870735f64a9","type":"change","z":"a6f4e9f5f8afeb7b","name":"","rules":[{"t":"set","p":"hum","pt":"flow","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":590,"y":420,"wires":[["76d6d4786ba74a06"]]},{"id":"9673d7b64d920fd8","type":"switch","z":"a6f4e9f5f8afeb7b","name":"","property":"co2","propertyType":"msg","rules":[{"t":"gte","v":"800","vt":"str"},{"t":"lt","v":"800","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":730,"y":160,"wires":[["dec3a3a7187231b7"],["88479d6fa9ca160f"]]},{"id":"a48c51154feef8ea","type":"inject","z":"a6f4e9f5f8afeb7b","name":"co2","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"800","payloadType":"str","x":70,"y":180,"wires":[["cc8404a9ab5fd20a"]]},{"id":"eea300c04ac95a7a","type":"inject","z":"a6f4e9f5f8afeb7b","name":"hum","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"80","payloadType":"str","x":70,"y":320,"wires":[["1be2d6a7b0861f65"]]},{"id":"dec3a3a7187231b7","type":"debug","z":"a6f4e9f5f8afeb7b","name":"ventilatie hoog","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":1090,"y":140,"wires":[]},{"id":"88479d6fa9ca160f","type":"debug","z":"a6f4e9f5f8afeb7b","name":"ventilatie laag","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":1000,"y":280,"wires":[]},{"id":"1942d160.7834af","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}]
Volgende keer niet copy pasten
Jouw property is msg.payload, en niet msg.payload.humidity.
Het lijkt erop dat de output van je co2 meter een string is ipv number.
Dus kleine toevoeging aan je change node.
[Afbeelding]
Deze error gaf node-red trouwens.
[Afbeelding]
Inject- debug moet je zeker even naar kijken. Zonder die wordt het niets
In eerste instantie na de de import werkte de flow nog niet.
Beide HTTP requests nog even verbonden, nog niet.
De entiteit van de CO2 en de HUM sensor gaven een global.xxx output
Waarschijnlijk heb ik dit door het vele klungelen een keer aangepast en niet meer terug gezet.Beide omgezet naar een msg.xxx output en hoppa werken
De debug zie ik nu ook netjes vollopen, die Inject toepassing blijkt idd dat je veel meer kunt volgen
Bedankt!
Dat was het. Het zou toch een van de eerste dingen moeten zijn waar je naar kijkt als je gaat troubelshooten...
ze hebben in versie 3 blijkbaar alles geconverteerd naar kleine letters...
[ Voor 9% gewijzigd door Aegle op 08-10-2021 09:30 ]
33 x ET Solar 270Wp = 8910Wp @ SMA Sunny TriPower STP 8000TL-20 Live: PVOutput
Aangezien de avonden korter beginnen te worden is de schakeling voor de verlichting niet helemaal meer compleet.
Ik heb een aantal lampen die worden gestuurd door een LUX sensor i.c.m. het alarmsysteem.
Werkt prima tot nu toe, echter wat wil het geval..
Lux meter zegt dat de lampen aan moeten als we thuis zijn, lampen gaan aan, nu zit daar ook de lamp van de eettafel bij die gedimd aangaat.
We willen lekker aan tafel gaan eten en er is dus te weinig licht bij de eettafel.
Nou heb ik ook nog een Zigbee schakelaar die ik graag zou willen gebruiken die er tussen komt zeg maar.
Lampen zijn aan (of niet aan) en die eettafel lamp wordt handmatig bediend, dan zou hij fijn zijn als deze zeg maar een brightness krijgt van 60% ipv 35%.
Activeer ik de schakelaar nogmaals dan dient deze te kijken of de lux meter wel of niet is ingeschakeld zodat de lamp uit of naar de lagere brightness gaat.
Is zo iets Überhaupt wel mogelijk? En zo ja kan iemand mij een schopje in de goede richting geven hoe ik zo iets kan maken?
:strip_exif()/f/image/2kVmicZcnYDHao78u6fttMqj.jpg?f=fotoalbum_large)
Voor de geïnteresseerde de code:
Ik heb een aantal lampen die worden gestuurd door een LUX sensor i.c.m. het alarmsysteem.
Werkt prima tot nu toe, echter wat wil het geval..
Lux meter zegt dat de lampen aan moeten als we thuis zijn, lampen gaan aan, nu zit daar ook de lamp van de eettafel bij die gedimd aangaat.
We willen lekker aan tafel gaan eten en er is dus te weinig licht bij de eettafel.
Nou heb ik ook nog een Zigbee schakelaar die ik graag zou willen gebruiken die er tussen komt zeg maar.
Lampen zijn aan (of niet aan) en die eettafel lamp wordt handmatig bediend, dan zou hij fijn zijn als deze zeg maar een brightness krijgt van 60% ipv 35%.
Activeer ik de schakelaar nogmaals dan dient deze te kijken of de lux meter wel of niet is ingeschakeld zodat de lamp uit of naar de lagere brightness gaat.
Is zo iets Überhaupt wel mogelijk? En zo ja kan iemand mij een schopje in de goede richting geven hoe ik zo iets kan maken?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2kVmicZcnYDHao78u6fttMqj.jpg?f=user_large)
Voor de geïnteresseerde de code:
code:
1
| [{"id":"3b355f48.82cf1","type":"tab","label":"alarmsysteem aan/uit","disabled":false,"info":""},{"id":"eaf96f32.7ffb4","type":"api-current-state","z":"3b355f48.82cf1","name":"Alarmsysteem aan/uit","server":"1942d160.7834af","version":2,"outputs":2,"halt_if":"on","halt_if_type":"str","halt_if_compare":"is","entity_id":"binary_sensor.openclose_17","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"x":540,"y":120,"wires":[["fc344614.057c88","47df24d553c90943","6e34869de9651e42","0a05a9e4a7f35ce0","8724c7d3f3647bb4","5cbbbbc60f3a2602"],["b9c120aa.38b24"]]},{"id":"b9c120aa.38b24","type":"api-current-state","z":"3b355f48.82cf1","name":"Lux lager dan 30","server":"1942d160.7834af","version":2,"outputs":2,"halt_if":"30","halt_if_type":"num","halt_if_compare":"lt","entity_id":"sensor.lightlevel_16","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"x":530,"y":480,"wires":[["60bc0e7f.bbb44","af36051119e6d6c3","d9a22015ad34cfb8","7a687cc21645eb1b","38557710dd701dfb","d3938466b06419c3"],["fc344614.057c88","47df24d553c90943","6e34869de9651e42","0a05a9e4a7f35ce0","8724c7d3f3647bb4","5cbbbbc60f3a2602"]]},{"id":"7dc00187.1f396","type":"server-state-changed","z":"3b355f48.82cf1","name":"Alarmsysteem","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.openclose_17","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":110,"y":120,"wires":[["eaf96f32.7ffb4"]]},{"id":"568caea7.56cb7","type":"server-state-changed","z":"3b355f48.82cf1","name":"Lux meter","server":"1942d160.7834af","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.lightlevel_16","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":120,"y":220,"wires":[["eaf96f32.7ffb4"]]},{"id":"60bc0e7f.bbb44","type":"api-call-service","z":"3b355f48.82cf1","name":"Eettafel aan 35%","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.dimmable_light_11","data":"{\"brightness_pct\":35}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1010,"y":540,"wires":[[]]},{"id":"fc344614.057c88","type":"api-call-service","z":"3b355f48.82cf1","name":"Eettafel uit","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.dimmable_light_11","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":990,"y":120,"wires":[[]]},{"id":"af36051119e6d6c3","type":"api-call-service","z":"3b355f48.82cf1","name":"Lamp bank aan 25%","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.bij_bank","data":"{\"brightness_pct\":25}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1020,"y":600,"wires":[[]]},{"id":"d9a22015ad34cfb8","type":"api-call-service","z":"3b355f48.82cf1","name":"hanglamp aan 25%","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.hanglamp","data":"{\"brightness_pct\":25}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1010,"y":660,"wires":[[]]},{"id":"7a687cc21645eb1b","type":"api-call-service","z":"3b355f48.82cf1","name":"staand onder aan 10%","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.staande_lamp_onder","data":"{\"brightness_pct\":10}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1020,"y":720,"wires":[[]]},{"id":"38557710dd701dfb","type":"api-call-service","z":"3b355f48.82cf1","name":"Staand midden aan 15%","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.staande_lamp_midden","data":"{\"brightness_pct\":15}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1030,"y":780,"wires":[[]]},{"id":"d3938466b06419c3","type":"api-call-service","z":"3b355f48.82cf1","name":"Staand boven aan 15%","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.staande_lamp_boven","data":"{\"brightness_pct\":15}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1030,"y":840,"wires":[[]]},{"id":"47df24d553c90943","type":"api-call-service","z":"3b355f48.82cf1","name":"Lamp bank uit","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.bij_bank","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1000,"y":180,"wires":[[]]},{"id":"6e34869de9651e42","type":"api-call-service","z":"3b355f48.82cf1","name":"hanglamp uit","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.hanglamp","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":990,"y":240,"wires":[[]]},{"id":"0a05a9e4a7f35ce0","type":"api-call-service","z":"3b355f48.82cf1","name":"staand onder uit","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.staande_lamp_onder","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1000,"y":300,"wires":[[]]},{"id":"8724c7d3f3647bb4","type":"api-call-service","z":"3b355f48.82cf1","name":"Staand midden uit","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.staande_lamp_midden","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1010,"y":360,"wires":[[]]},{"id":"5cbbbbc60f3a2602","type":"api-call-service","z":"3b355f48.82cf1","name":"Staand boven uit","server":"1942d160.7834af","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.staande_lamp_boven","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1010,"y":420,"wires":[[]]},{"id":"1942d160.7834af","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
:strip_icc():strip_exif()/u/275829/crop60146667396c8_cropped.jpeg?f=community)
Hallo Gizz,:
[...]
Je flow delen maakt het altijd makkelijker. Niet in de laatste plaats omdat de tekst op een node niet altijd overeen hoeft te komen met wat er daadwerkelijk ingesteld is binnen een node
..............
Omdat ik deze flow ooit begonnen ben met CO2-waardes zet ik de fijnstofwaarde en de luchtvochtigheid ook om naar een fake-CO2-waarde zodat alles 'eerlijk' met elkaar vergeleken kan worden.
De hoogste CO2-waarde wordt met een range node omgezet naar een waarde van 0-1023. Dit is omdat ik een 'PWM naar 0-10V'-bordje aanstuur voor het aansturen van de mechanische ventilatie. En bij PWM is 0 het laagst en 1023 het hoogst
Je hebt mij een hele tijd gelden al geholpen met de start van NodeRed. Ik heb ondertussen mijn WTW 0-10V, 3 CO2 meters en 3 kleppen draaien op de NodeRed.
Ik heb nu met espeasy zelf een luchtvochtigheid meter gebouwd en in het kanaal gehangen van de douche. Ik krijg ook berichten binnen Nodered. Maar de Luchtvochtigheid zit in een svalue het 2e getal.
object
idx: 434
RSSI: 4
nvalue: 0
svalue: "21.3;58.2;1"
Ik heb jouw aansturing voor luchtvochtigheid al gekopieerd en opgenomen in de FLOW voor CO2. Ik weet alleen niet hoe ik de svalue moet verwerken zodat ik die kan omzetten in een CO2 waarde die ik dan weer in de flow met de andere co2 meters vergelijk. Een avond google heeft mij nog niet verder geholpen.
Kan jij mij daarbij helpen?
Gr,
Andre
PS als iemand anders het antwoord weet dan hoor ik dat natuurlijk ook graag.
Hier kan je een function voor gebruiken... Ik ben niet helemaal zeker van het formaat van je input.. maar ik denk aan het volgende:
code:
1
2
3
4
5
6
| var data=msg.payload.svalue;
var temp=data.split(";");
msg.temperature=temp[0];
msg.humidity=temp[1];
msg.geenidee=temp[2];
return msg; |
Ik ga er dus vanuit dat je svalue zit in de payload.svalue.
Middels deze function wordt de svalue gesplits bij het ";" teken. De eerste tekst wordt opgeslagen in msg.temperature. De 2e in msg.humidity en de 3e (waarvan ik niet weet wat voor waarde dit is) in msg.geenidee. Vervolgens kun je dus verder met je msg.humidity.
:fill(white):strip_exif()/f/image/UhmfpUVziM94YDXKDIOwF4IR.png?f=user_large)
.
Ik ben mijn HomeAssistant automatiseringen aan het overzetten naar Node-RED en dat gaat best aardig.
Waar ik alleen niet helemaal uitkom is het volgende:

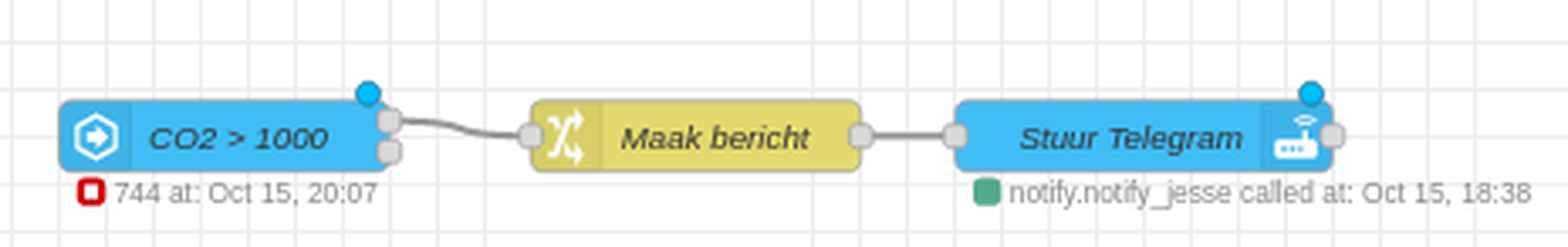

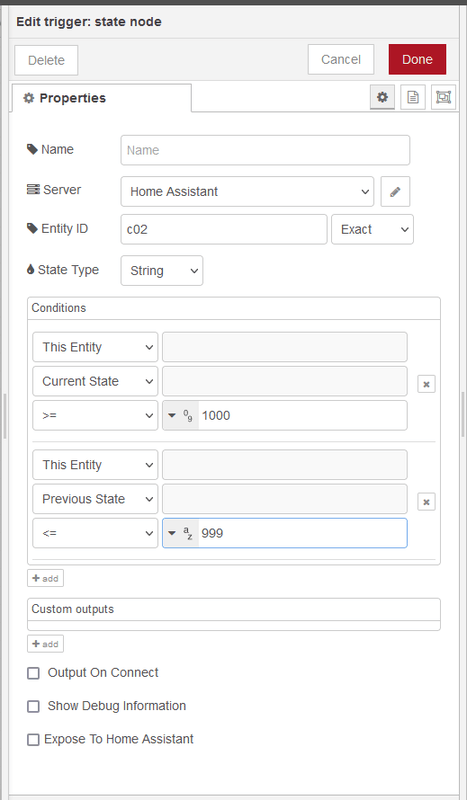

Ik heb een eenvoudige sequence die een sensor uitleest en een Telegram berichtje stuurt als de waarde boven de drempelwaarde is:
:fill(white):strip_exif()/f/image/SossRkbKU2t6Jto0yufPydfR.png?f=user_large)
Dit werkt in principe goed, ik krijg netjes een bericht als de CO2 boven de 1000ppm is. Alleen blijft dit bericht na elke nieuwe uitlezing herhalen (zo snel daalt het niet).
Wat ik eigenlijk wil is een bericht als de waarde boven de 1000ppm is, zoals ik nu heb. En pas een volgend bericht als de sensor waarde weer onder de 1000ppm is geweest.
Ik heb alleen geen idee hoe ik dat zou moeten bewerkstelligen. Ik heb al wel een 'wait until' node op het eind gezet, maar je kan daarmee blijkbaar niet een hele sequence on hold blijven zetten
Waar ik alleen niet helemaal uitkom is het volgende:
Ik heb een eenvoudige sequence die een sensor uitleest en een Telegram berichtje stuurt als de waarde boven de drempelwaarde is:
Dit werkt in principe goed, ik krijg netjes een bericht als de CO2 boven de 1000ppm is. Alleen blijft dit bericht na elke nieuwe uitlezing herhalen (zo snel daalt het niet).
Wat ik eigenlijk wil is een bericht als de waarde boven de 1000ppm is, zoals ik nu heb. En pas een volgend bericht als de sensor waarde weer onder de 1000ppm is geweest.
Ik heb alleen geen idee hoe ik dat zou moeten bewerkstelligen. Ik heb al wel een 'wait until' node op het eind gezet, maar je kan daarmee blijkbaar niet een hele sequence on hold blijven zetten
@Jesse-
Ik denk dat je zoiets zoekt
:fill(white):strip_exif()/f/image/1IoGpg4s8wXDSEr6cYfM9K0w.png?f=user_large)
Ik denk dat je zoiets zoekt
code:
1
| [{"id":"6c94d676f967559e","type":"inject","z":"ffbd7f06.4a014","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"120","payloadType":"num","x":114,"y":1520,"wires":[["731bdba266bb67f3"]]},{"id":"00adf111f7fc6a9d","type":"debug","z":"ffbd7f06.4a014","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":630,"y":1520,"wires":[]},{"id":"4736cd8d1fe028a7","type":"inject","z":"ffbd7f06.4a014","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"101","payloadType":"num","x":114,"y":1552,"wires":[["731bdba266bb67f3"]]},{"id":"4fb214c39fc60a4d","type":"inject","z":"ffbd7f06.4a014","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"100","payloadType":"num","x":114,"y":1584,"wires":[["731bdba266bb67f3"]]},{"id":"2133b67e44f7c2f2","type":"inject","z":"ffbd7f06.4a014","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"1","payloadType":"num","x":114,"y":1616,"wires":[["731bdba266bb67f3"]]},{"id":"731bdba266bb67f3","type":"change","z":"ffbd7f06.4a014","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload > 100 ? true : false","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":288,"y":1520,"wires":[["1af17a574c9d4920"]]},{"id":"1af17a574c9d4920","type":"rbe","z":"ffbd7f06.4a014","name":"","func":"rbe","gap":"","start":"","inout":"out","septopics":false,"property":"payload","topi":"topic","x":466,"y":1520,"wires":[["00adf111f7fc6a9d"]]}] |
:fill(white):strip_exif()/f/image/TvtCiZkoGX3gUbzAuss6nuYg.png?f=user_large)
:strip_icc():strip_exif()/u/75578/crop5935346597d2a_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/27012/crop59219556c1307_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/249279/crop5f1097e13cf2e_cropped.jpeg?f=community)
Kan iemand hier een Unifi Palette aanraden om te gebruiken in NodeRed? Zie unifi palletes. Niet iedere palette wordt namelijk even frequent bijgehouden en iedere palette kan weer wat anders.
Ik wil voor nu wat doen met aanwezigheid hier in huis, maar ik wil ook kijken of er een mogelijkheid is om wifi uit te schakelen zodra iedereen slaapt.
Wij hebben hier namelijk een "slaapknop" op de slaapkamers, en de laatste die gaat slapen drukt die knop in. Daaropvolgend wil ik dat Unifi of uitschakelt, of in ieder geval dat de Wifi uitgaat.
-----------------------------------------
@Fleshi @icecreamfarmer
Dat kan veel korter, echter hangt het er vanaf of je er nog specifieke tijden of andere dingen aan wilt hangen.
Importeer deze flow even

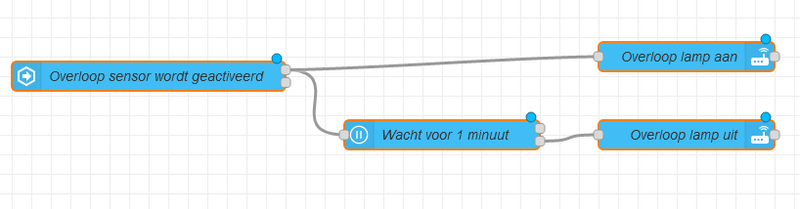

Zo ziet de flow eruit:
De sensor wordt geactiveerd. Vervolgens springt gelijk de lamp aan. Er begint ook direct een timer te lopen van 1 minuut (tijd zelf instellen) en na die minuut gaat de lamp uit. Zolang er beweging is wordt die timer dus ieder keer opnieuw gestart en blijft de lamp dus aan staan. Zo werken alle sensoren hier in huis. Ik heb er zelf dan nog wel allemaal specifieke tijden aangehangen en bepaalde voorwaarden zoals lux e.d. Maar test dit eerst even. Is ook extreem overzichtelijk.
/f/image/0IYMOpa3lUSUWYm7CraX7MkM.png?f=fotoalbum_large)
Ik wil voor nu wat doen met aanwezigheid hier in huis, maar ik wil ook kijken of er een mogelijkheid is om wifi uit te schakelen zodra iedereen slaapt.
Wij hebben hier namelijk een "slaapknop" op de slaapkamers, en de laatste die gaat slapen drukt die knop in. Daaropvolgend wil ik dat Unifi of uitschakelt, of in ieder geval dat de Wifi uitgaat.
-----------------------------------------
@Fleshi @icecreamfarmer
Dat kan veel korter, echter hangt het er vanaf of je er nog specifieke tijden of andere dingen aan wilt hangen.
Importeer deze flow even
code:
1
| [{"id":"45a4912d0ede3e2f","type":"tab","label":"Flow 3","disabled":false,"info":""},{"id":"13fc4871db5a1627","type":"server-state-changed","z":"45a4912d0ede3e2f","name":"Overloop sensor wordt geactiveerd","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":300,"y":140,"wires":[["8db82586c853ccde","c63fce12fc21bc7e"],[]]},{"id":"8db82586c853ccde","type":"ha-wait-until","z":"45a4912d0ede3e2f","name":"Wacht voor 1 minuut","server":"9b8bc642.fed038","version":0,"outputs":2,"entityId":"binary_sensor.bewegingssensor_overloop","entityIdFilterType":"exact","property":"state","comparator":"is","value":"on","valueType":"str","timeout":"1","timeoutType":"num","timeoutUnits":"minutes","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":640,"y":180,"wires":[[],["3c0178d308657bfc"]]},{"id":"3c0178d308657bfc","type":"api-call-service","z":"45a4912d0ede3e2f","name":"Overloop lamp uit","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.overloop","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":930,"y":180,"wires":[[]]},{"id":"c63fce12fc21bc7e","type":"api-call-service","z":"45a4912d0ede3e2f","name":"Overloop lamp aan","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.overloop","data":"{\"brightness_pct\":40,\"transition\":1}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":930,"y":120,"wires":[[]]},{"id":"9b8bc642.fed038","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":false,"cacheJson":true}] |
Zo ziet de flow eruit:
De sensor wordt geactiveerd. Vervolgens springt gelijk de lamp aan. Er begint ook direct een timer te lopen van 1 minuut (tijd zelf instellen) en na die minuut gaat de lamp uit. Zolang er beweging is wordt die timer dus ieder keer opnieuw gestart en blijft de lamp dus aan staan. Zo werken alle sensoren hier in huis. Ik heb er zelf dan nog wel allemaal specifieke tijden aangehangen en bepaalde voorwaarden zoals lux e.d. Maar test dit eerst even. Is ook extreem overzichtelijk.
:fill(white):strip_exif()/f/image/0IYMOpa3lUSUWYm7CraX7MkM.png?f=user_large)
[ Voor 78% gewijzigd door Wachten... op 20-10-2021 14:15 ]
Als je dit kunt lezen, dan werkt mij Signature!
Dan kun je juist deze flow gebruiken, want deze flow gebruik ik overal met xiaomi motion sensors
Daarom zeg ik, gebruik deze flow even
Ik heb enorm veel flows geprobeerd, en dit is één van de kortste en meest overzichtelijk flow (die werkt). Vanuit daar kun je dan verder gaan bouwen etc. Het is vooral belangrijk dat je flows zo kort en overzichtelijk mogelijk houdt. Dit maakt het namelijk veel fijner werken als je er eens een jaar o.i.d. niks mee hebt gedaan.
Als je dit kunt lezen, dan werkt mij Signature!
@Fleshi
Hier is de flow (kijk even of deze klopt) uiteraard wel jouw entities erin zetten
Je moet dan gewoon even 1 'draadje' weghalen in je bestaande flow zodat die niet meer werkt. Dan heb je hem ook zo weer geactiveerd mocht je deze flow niet werkend krijgen.
Zo ziet de flow er dan uit en zou moeten werken. Ziet er naar mijn idee rustiger en overzichtelijker uit toch?
/f/image/XYrxgwpFW0tQzaV4eBDlLnF5.png?f=fotoalbum_large)
Hier is de flow (kijk even of deze klopt) uiteraard wel jouw entities erin zetten
Je moet dan gewoon even 1 'draadje' weghalen in je bestaande flow zodat die niet meer werkt. Dan heb je hem ook zo weer geactiveerd mocht je deze flow niet werkend krijgen.
code:
1
| [{"id":"fd822d9148507199","type":"tab","label":"Flow 2","disabled":false,"info":""},{"id":"9b507af6c1fd73f2","type":"server-state-changed","z":"fd822d9148507199","name":"Garagedeur open","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":270,"y":140,"wires":[["4c00638e42d69446"],[]]},{"id":"3bfdd81d1110b077","type":"api-call-service","z":"fd822d9148507199","name":"Oprit verlichting aan","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.overloop","data":"{\"brightness_pct\":100,\"transition\":1}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1040,"y":180,"wires":[[]]},{"id":"d3a230b3193e9b61","type":"ha-wait-until","z":"fd822d9148507199","name":"Wacht voor 10 minuten","server":"9b8bc642.fed038","version":0,"outputs":2,"entityId":"binary_sensor.bewegingssensor_overloop","entityIdFilterType":"exact","property":"state","comparator":"is","value":"on","valueType":"str","timeout":"1","timeoutType":"num","timeoutUnits":"minutes","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":770,"y":240,"wires":[[],["cbdd7eb2a725e9be"]]},{"id":"cbdd7eb2a725e9be","type":"api-call-service","z":"fd822d9148507199","name":"Oprit verlichting uit","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.overloop","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1030,"y":240,"wires":[[]]},{"id":"4c00638e42d69446","type":"time-range-switch","z":"fd822d9148507199","name":"Sunrise / Sunset","lat":"52.12","lon":"4.65","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":530,"y":180,"wires":[["3bfdd81d1110b077","d3a230b3193e9b61"],[]]},{"id":"1d0cc7a1731bddd4","type":"server-state-changed","z":"fd822d9148507199","name":"Garage sensor aan","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":270,"y":220,"wires":[["4c00638e42d69446"],[]]},{"id":"ea93d6b7f8059a04","type":"comment","z":"fd822d9148507199","name":"of","info":"","x":230,"y":180,"wires":[]},{"id":"9b8bc642.fed038","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":false,"cacheJson":true}] |
Zo ziet de flow er dan uit en zou moeten werken. Ziet er naar mijn idee rustiger en overzichtelijker uit toch?
:fill(white):strip_exif()/f/image/XYrxgwpFW0tQzaV4eBDlLnF5.png?f=user_large)
Als je dit kunt lezen, dan werkt mij Signature!
Yep deze flow is zeker overzichterlijker!:
@Fleshi
Hier is de flow (kijk even of deze klopt) uiteraard wel jouw entities erin zetten
Je moet dan gewoon even 1 'draadje' weghalen in je bestaande flow zodat die niet meer werkt. Dan heb je hem ook zo weer geactiveerd mocht je deze flow niet werkend krijgen.
code:
[{"id":"fd822d9148507199","type":"tab","label":"Flow 2","disabled":false,"info":""},{"id":"9b507af6c1fd73f2","type":"server-state-changed","z":"fd822d9148507199","name":"Garagedeur open","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":270,"y":140,"wires":[["4c00638e42d69446"],[]]},{"id":"3bfdd81d1110b077","type":"api-call-service","z":"fd822d9148507199","name":"Oprit verlichting aan","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.overloop","data":"{\"brightness_pct\":100,\"transition\":1}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1040,"y":180,"wires":[[]]},{"id":"d3a230b3193e9b61","type":"ha-wait-until","z":"fd822d9148507199","name":"Wacht voor 10 minuten","server":"9b8bc642.fed038","version":0,"outputs":2,"entityId":"binary_sensor.bewegingssensor_overloop","entityIdFilterType":"exact","property":"state","comparator":"is","value":"on","valueType":"str","timeout":"1","timeoutType":"num","timeoutUnits":"minutes","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":770,"y":240,"wires":[[],["cbdd7eb2a725e9be"]]},{"id":"cbdd7eb2a725e9be","type":"api-call-service","z":"fd822d9148507199","name":"Oprit verlichting uit","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.overloop","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1030,"y":240,"wires":[[]]},{"id":"4c00638e42d69446","type":"time-range-switch","z":"fd822d9148507199","name":"Sunrise / Sunset","lat":"52.12","lon":"4.65","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":530,"y":180,"wires":[["3bfdd81d1110b077","d3a230b3193e9b61"],[]]},{"id":"1d0cc7a1731bddd4","type":"server-state-changed","z":"fd822d9148507199","name":"Garage sensor aan","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":270,"y":220,"wires":[["4c00638e42d69446"],[]]},{"id":"ea93d6b7f8059a04","type":"comment","z":"fd822d9148507199","name":"of","info":"","x":230,"y":180,"wires":[]},{"id":"9b8bc642.fed038","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":false,"cacheJson":true}]
Zo ziet de flow er dan uit en zou moeten werken. Ziet er naar mijn idee rustiger en overzichtelijker uit toch?
[Afbeelding]
Mijn flow komt nog uit de periode dat ik niet zo bekend was met Node Red en al blij was om een werkende flow te kunnen maken, haha.
Herkenbaar. Ik moet nog steeds wat andere flows na gaan lopen, want een aantal kunnen een heel stuk korter. Ook ga ik nog wat dingen Verde finetunen. Ik heb nog aardig wat ideeën voor leuke automations.:
[...]
Yep deze flow is zeker overzichterlijker!
Als je dit kunt lezen, dan werkt mij Signature!
Hoe weet je dat de kleine ligt te slapen?
Ik denk dat je moet werken met een variabele. Ik doe dit in de vorm van een input boolean in homeassistant. Op deze manier kan ik in homeassistant een schakelaar omzetten als ik wil dat bepaalde lichten niet automatisch uitgaan. Je kan ook gebruik maken van een global/flow. Dit zorgt er dan niet voor dat een bepaalde flow wordt uitgeschakeld, maar wel dat deze niet doorloopt.
Dus stel je hebt een knopje waar je op drukt als je de kleine in bed legt. Dan kan je de flow.kleineslapen op true zetten.
In je automation doe je dan iets als: als deur open --> switch. flow.kleineslapen = true --> light.overloop= 10%.
En wat betreft complexe dingen; complex as in:
/f/image/o7r6q1JPaipxwPnw7xqAjqyd.png?f=fotoalbum_large)
?
Ik denk dat je moet werken met een variabele. Ik doe dit in de vorm van een input boolean in homeassistant. Op deze manier kan ik in homeassistant een schakelaar omzetten als ik wil dat bepaalde lichten niet automatisch uitgaan. Je kan ook gebruik maken van een global/flow. Dit zorgt er dan niet voor dat een bepaalde flow wordt uitgeschakeld, maar wel dat deze niet doorloopt.
Dus stel je hebt een knopje waar je op drukt als je de kleine in bed legt. Dan kan je de flow.kleineslapen op true zetten.
In je automation doe je dan iets als: als deur open --> switch. flow.kleineslapen = true --> light.overloop= 10%.
En wat betreft complexe dingen; complex as in:
:fill(white):strip_exif()/f/image/o7r6q1JPaipxwPnw7xqAjqyd.png?f=user_large)
?
Ik heb een voorwaarde in mijn flow dat de camera in de kinderkamer aan moet staan en dat de lux waarde lager dan 10 moet zijn. Zo weten wij nagenoeg 100% zeker dat de kleine op de kamer is/slaapt.
Ik denk dat de global flow niet is wat ik zoek, want de kleine ligt in deze situatie al op bed (laten we zeggen dat ie al een uur) en wij moeten even op de kamer zijn.
We willen dan dat de deursensor iets activeert waardoor de bewegingssensor niet werkt, totdat de deur weer sluit. Heb jij toevallig een voorbeeld van een variabele waarmee je dan dus iets uit kunt schakelen totdat de deur weer sluit?
Nou precies dit. Hier zou ik dan dus echt niet meer uit komen 😂
Als je dit kunt lezen, dan werkt mij Signature!
Zoiets;
:fill(white):strip_exif()/f/image/Xce0UyYgDUELn8XyFXbJXgEv.png?f=user_large)
code:
1
| [{"id":"bcd128b22d87409a","type":"inject","z":"22a7c96c.2e4376","name":"lux lager dan 10, camera aan checks","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"on","payloadType":"str","x":220,"y":1620,"wires":[["413e9643c7d03608"]]},{"id":"413e9643c7d03608","type":"change","z":"22a7c96c.2e4376","name":"","rules":[{"t":"set","p":"kleineslaapt","pt":"global","to":"true","tot":"bool"}],"action":"","property":"","from":"","to":"","reg":false,"x":660,"y":1560,"wires":[[]]},{"id":"3983a9f61b10cc5a","type":"inject","z":"22a7c96c.2e4376","name":"motionsensor","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payloadType":"date","x":110,"y":1780,"wires":[["be8ace02d3c34fd7"]]},{"id":"be8ace02d3c34fd7","type":"switch","z":"22a7c96c.2e4376","name":"","property":"kleineslaapt","propertyType":"global","rules":[{"t":"true"},{"t":"false"}],"checkall":"true","repair":false,"outputs":2,"x":350,"y":1780,"wires":[["2b0db697502fad6c"],["1fd6509b2cb0c3b3"]]},{"id":"4b5a03bb7bb867db","type":"inject","z":"22a7c96c.2e4376","name":"lux hoger dan 10, camera uitchecks","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"off","payloadType":"str","x":200,"y":1680,"wires":[["30b283f7583a8306"]]},{"id":"30b283f7583a8306","type":"change","z":"22a7c96c.2e4376","name":"","rules":[{"t":"set","p":"kleineslaapt","pt":"global","to":"false","tot":"bool"}],"action":"","property":"","from":"","to":"","reg":false,"x":640,"y":1660,"wires":[[]]},{"id":"2b0db697502fad6c","type":"debug","z":"22a7c96c.2e4376","name":"licht niet aan","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":590,"y":1740,"wires":[]},{"id":"201232a08f6b52aa","type":"inject","z":"22a7c96c.2e4376","name":"deursensor","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payloadType":"date","x":110,"y":1840,"wires":[["be8ace02d3c34fd7"]]},{"id":"1fd6509b2cb0c3b3","type":"debug","z":"22a7c96c.2e4376","name":"licht wel aan","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":590,"y":1820,"wires":[]}] |
En anders moet je even delen welke flow je zelf nu hebt. Maakt het makkelijker om even te checken hoe e.a.a hierin past.
De titel is dan een beetje misleidend in het artikel
Ik zit nu achter de PC, ga zo de flow sturen, maar ik kom erachter dat ik geen entities meer kan zoeken in de Node(s) Heb jij enig idee wat er kan zijn?
@denuz
Ik kan dus momenteel even niks aanpassen, maar zo ziet de flow er momenteel uit.
Dit werkt dus wel zodra je de deur open doet en de kamer in gaat, echter als ik weer bij de deur/overloop kom (en de deur staat dan nog steeds open) dan ziet de bewegingssensor mij weer, en gaat de "bewegingssensor flow" weer lopen, en de lamp dus op 100 of 60% aan.
:fill(white):strip_exif()/f/image/6K5UCVo00LbaEQsVAXuxfZdS.png?f=user_large)
[ Voor 32% gewijzigd door Wachten... op 21-10-2021 12:19 ]
Als je dit kunt lezen, dan werkt mij Signature!

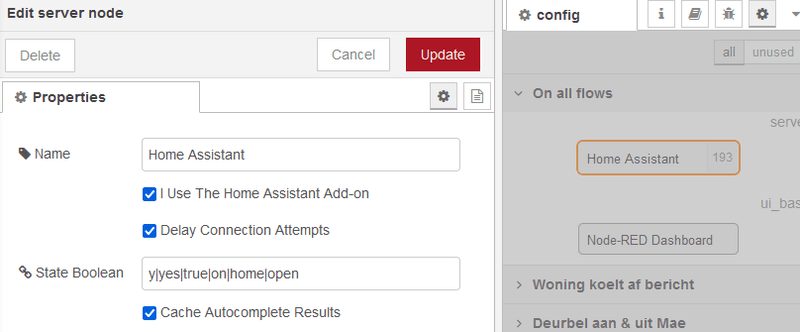

Geen idee waarom je geen enities ziet. Node-red even restarten?:
[...]
De titel is dan een beetje misleidend in het artikel
Ik zit nu achter de PC, ga zo de flow sturen, maar ik kom erachter dat ik geen entities meer kan zoeken in de Node(s) Heb jij enig idee wat er kan zijn?
@denuz
Ik kan dus momenteel even niks aanpassen, maar zo ziet de flow er momenteel uit.
Dit werkt dus wel zodra je de deur open doet en de kamer in gaat, echter als ik weer bij de deur/overloop kom (en de deur staat dan nog steeds open) dan ziet de bewegingssensor mij weer, en gaat de "bewegingssensor flow" weer lopen, en de lamp dus op 100 of 60% aan.
[Afbeelding]
De node die je gepost hebt werkt.
Als je nu in de andere node ook deze logica wilt gebruiken, dan moet je daar alles tussen zetten.
Dus Beweging overloop--> is de kinderkamer deur open? JA? --> Staat de camera aan? Ja-> is de lux lager dan 10? ja? --> dim lamp overloop.
Wat je dus ook kan doen is een input boolean maken. Indien camera aan en lux>10 gaat de boolean op on/true.
Vervolgens hoef je enkel de boolean te checken. Dit is soms makkelijker.
Ik ben nu eerst nog bezig om NodeRed weer aan de praat te krijgen. Ik heb echt geen idee wat er aan de hand is. Onderstaand de LOG.
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
| (node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 550)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 553)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 555)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 557)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 560)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 562)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 564)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 567)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 569)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 571)
21 Oct 13:15:29 - [info] Stopping flows
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to undefined
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to undefined
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to undefined
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to undefined
21 Oct 13:15:29 - [info] [server:Home Assistant Adem] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] [server:Home Assistant] Closing connection to undefined
21 Oct 13:15:29 - [info] [server:HassIO] Closing connection to http://supervisor/core
21 Oct 13:15:29 - [info] Stopped flows
21 Oct 13:15:30 - [info] Starting flows
21 Oct 13:15:30 - [info] Started flows
21 Oct 13:15:30 - [info] [server:Home Assistant] Connecting to http://supervisor/core
21 Oct 13:15:31 - [info] [server:Home Assistant] Connected to http://supervisor/core
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 574)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 576)
(node:479) UnhandledPromiseRejectionWarning: Error: Huejay: connect EHOSTUNREACH 192.168.0.22:80
at /config/node-red/node_modules/huejay/lib/Transport.js:106:15
at runMicrotasks (<anonymous>)
at processTicksAndRejections (internal/process/task_queues.js:95:5)
(node:479) UnhandledPromiseRejectionWarning: Unhandled promise rejection. This error originated either by throwing inside of an async function without a catch block, or by rejecting a promise which was not handled with .catch(). To terminate the node process on unhandled promise rejection, use the CLI flag `--unhandled-rejections=strict` (see https://nodejs.org/api/cli.html#cli_unhandled_rejections_mode). (rejection id: 578)
21 Oct 13:15:39 - [info] Stopping flows
21 Oct 13:15:39 - [info] [server:Home Assistant] Closing connection to http://supervisor/core
21 Oct 13:15:39 - [info] Stopped flows
21 Oct 13:15:40 - [info] Starting flows
21 Oct 13:15:40 - [info] Started flows
21 Oct 13:15:41 - [info] [server:Home Assistant] Connecting to http://supervisor/core
21 Oct 13:15:41 - [info] [server:Home Assistant] Connected to http://supervisor/core
21 Oct 13:20:40 - [error] [api-current-state:Lux slaapkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_slaapkamer_lux
21 Oct 13:20:40 - [error] [api-current-state:Lux kinderkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_kinderkamer_lux
21 Oct 13:25:40 - [error] [api-current-state:Lux slaapkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_slaapkamer_lux
21 Oct 13:25:40 - [error] [api-current-state:Lux kinderkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_kinderkamer_lux
21 Oct 13:30:00 - [error] [api-current-state:Lux lager dan 80] Entity could not be found in cache for entity_id: sensor.bewegingssensor_overloop_lux
21 Oct 13:30:00 - [error] [api-current-state:Lux lager dan 125] Entity could not be found in cache for entity_id: sensor.bewegingssensor_badkamer_lux
21 Oct 13:30:01 - [error] [api-current-state:Lux lager dan 80] Entity could not be found in cache for entity_id: sensor.bewegingssensor_gang_lux
21 Oct 13:30:40 - [error] [api-current-state:Lux slaapkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_slaapkamer_lux
21 Oct 13:30:40 - [error] [api-current-state:Lux kinderkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_kinderkamer_lux
21 Oct 13:35:40 - [error] [api-current-state:Lux slaapkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_slaapkamer_lux
21 Oct 13:35:40 - [error] [api-current-state:Lux kinderkamer hoger dan 100] Entity could not be found in cache for entity_id: sensor.bewegingssensor_kinderkamer_lux
21 Oct 13:38:06 - [error] [api-current-state:Lux lager dan 80] Entity could not be found in cache for entity_id: sensor.bewegingssensor_overloop_lux
21 Oct 13:38:06 - [error] [api-current-state:Lux lager dan 125] Entity could not be found in cache for entity_id: sensor.bewegingssensor_badkamer_lux
21 Oct 13:38:07 - [error] [api-current-state:Lux lager dan 80] Entity could not be found in cache for entity_id: sensor.bewegingssensor_gang_lux |
Voor de duidelijkheid: Normaal komen er dus suggesties (bij de pijl op de afbeelding) van de entities die in Home Assistant staan. Als ik nu iets type, dan komen er helemaal geen suggesties.
:fill(white):strip_exif()/f/image/MkIYk5HsHLF9ItvTeQ5TYlfj.png?f=user_large)
Als ik handmatig een entities invoer, dan werkt deze wel gewoon.
Deze krijg ik nu helemaal niet meer
Als je dit kunt lezen, dan werkt mij Signature!
:strip_icc():strip_exif()/u/409729/crop635935f43f7a9_cropped.jpg?f=community)
Volgens mij wil je het volgende::
[...]
De titel is dan een beetje misleidend in het artikel
Ik zit nu achter de PC, ga zo de flow sturen, maar ik kom erachter dat ik geen entities meer kan zoeken in de Node(s) Heb jij enig idee wat er kan zijn?
@denuz
Ik kan dus momenteel even niks aanpassen, maar zo ziet de flow er momenteel uit.
Dit werkt dus wel zodra je de deur open doet en de kamer in gaat, echter als ik weer bij de deur/overloop kom (en de deur staat dan nog steeds open) dan ziet de bewegingssensor mij weer, en gaat de "bewegingssensor flow" weer lopen, en de lamp dus op 100 of 60% aan.
[Afbeelding]
- Normale situatie: Als je op de overloop komt gaat het licht aan (op 100 of 60%)
- Als kind slaapt: Als je op de overloop komt gaat het licht normaal aan, maar als je de deur van de kinderkamer open doet moet het licht op de overloop dimmen.
- Zodra je de kinderkamer weer uit komt moet het licht op de overloop gedimd aan gaan.
- Zodra je de deur van de kinderkamer hebt gesloten kan het licht op de overloop weer op normale sterkte gezet worden.
Je krijgt dan volgens mij de volgende flows
1. deur WORDT geopend (de verandering van gesloten naar open is de trigger)
is licht overloop aan EN kind slaapt? zo ja, dim
2. deur WORDT gesloten
is licht overloop aan EN licht is gedimd? terug naar normale lichtsterkte
3. beweging op de overloop
kind slaapt EN deur IS open (dus de huidige status van de deur)? dan gedimd, anders licht aan volgens normaal schema
(als jij dus op de kinderkamer bent en de deur open is, en er komt vervolgens iemand anders de overloop op lopen dan gaat het licht ook gedimd aan)
4. einde beweging op de overloop
licht uit na einde timer
Feel free to Buy me a coffee
Ik heb het als volgt opgelost, dit is inclusief "Sleep Mode" (een binary_sensor in HA) en de mogelijkheid om de bewegingssensor te overriden door zelf het licht aan te passen (via knop, app, etc).
De lamp gaat uit 3 min nadat de sensor niets meer heeft gedetecteerd (+ de sensor timeout dus). In geval van de Hue Sensor is dat dus 3m10s (10 sec timeout), bij de Aqara zou dat 4m30s (90 sec timeout) zijn.
Ik heb overigens een EcoDim 07 dimmer met dimmerknop op de overloop dus kon alleen wijziging in lichtsterkte detecteren, niet het drukken op de knop zelf. Als ik de was wil opvouwen op de overloop dan is het licht al aan door de sensor, maar draai ik met de knop het licht op 100%. De sensor verandert het licht dan niet meer tot ik zelf het licht uit doe met de knop.
Ben nog niet helemaal happy met die 500ms delay, maar heb nog geen betere oplossing kunnen bedenken.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/sayAY4zhbHdG9MFwZRbfw8CZ.jpg?f=user_large)
code:
1
| [{"id":"bbbb1c32b23058e3","type":"tab","label":"Overloop","disabled":false,"info":""},{"id":"73501250eda68b4f","type":"server-state-changed","z":"bbbb1c32b23058e3","name":"Landing Motion","server":"2065350e.86a40a","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.landing_sensor_1_occupancy","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":100,"y":340,"wires":[["38d221973b9644cc"],["bcc7168dc82c2e13"]]},{"id":"9c6cbb43b7cb48ca","type":"api-call-service","z":"bbbb1c32b23058e3","name":"Landing OFF","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"homeassistant","service":"turn_off","entityId":"light.landing_light_ceiling","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1050,"y":460,"wires":[["1e8b2328b4c7e738"]]},{"id":"38d221973b9644cc","type":"api-current-state","z":"bbbb1c32b23058e3","name":"Landing == OFF?","server":"2065350e.86a40a","version":2,"outputs":2,"halt_if":"off","halt_if_type":"str","halt_if_compare":"is","entity_id":"light.landing_light_ceiling","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"override_topic":false,"state_location":"payload","override_payload":"msg","entity_location":"data","override_data":"msg","x":330,"y":220,"wires":[["0d820810a292df1f"],["6a9a89b814599c8a"]]},{"id":"4b60a663dea3e01f","type":"delay","z":"bbbb1c32b23058e3","name":"","pauseType":"delay","timeout":"3","timeoutUnits":"minutes","rate":"1","nbRateUnits":"1","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"allowrate":false,"x":860,"y":460,"wires":[["9c6cbb43b7cb48ca"]]},{"id":"1ca068585367851f","type":"switch","z":"bbbb1c32b23058e3","name":"operatingMode == MOTION?","property":"operatingMode","propertyType":"flow","rules":[{"t":"eq","v":"MOTION","vt":"str"},{"t":"else"}],"checkall":"false","repair":false,"outputs":2,"x":600,"y":460,"wires":[["4b60a663dea3e01f"],[]]},{"id":"1e8b2328b4c7e738","type":"change","z":"bbbb1c32b23058e3","name":"UNSET operatingMode","rules":[{"t":"set","p":"operatingMode","pt":"flow","to":"","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":1130,"y":540,"wires":[[]]},{"id":"6a1ba96e2b5c01b4","type":"api-call-service","z":"bbbb1c32b23058e3","name":"Landing 40%","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.landing_light_ceiling","data":"{\"brightness_pct\":\"40\"}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1050,"y":140,"wires":[["b0cd87b13f14fdd4"]]},{"id":"fb1eb7c63569acf5","type":"server-state-changed","z":"bbbb1c32b23058e3","name":"Landing - Change detected","server":"2065350e.86a40a","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"light.landing_light_ceiling","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":false,"for":0,"forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":130,"y":660,"wires":[["36478d33575fd8be"]]},{"id":"36478d33575fd8be","type":"switch","z":"bbbb1c32b23058e3","name":"operatingMode == MOTION?","property":"operatingMode","propertyType":"flow","rules":[{"t":"eq","v":"MOTION","vt":"str"},{"t":"else"}],"checkall":"false","repair":false,"outputs":2,"x":480,"y":660,"wires":[["815ffdc4931d4412"],[]]},{"id":"815ffdc4931d4412","type":"change","z":"bbbb1c32b23058e3","name":"UNSET operatingMode","rules":[{"t":"set","p":"operatingMode","pt":"flow","to":"","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":810,"y":660,"wires":[[]]},{"id":"d559d808a11bba83","type":"change","z":"bbbb1c32b23058e3","name":"SET operatingMode MOTION","rules":[{"t":"set","p":"operatingMode","pt":"flow","to":"MOTION","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":1110,"y":300,"wires":[[]]},{"id":"b0cd87b13f14fdd4","type":"delay","z":"bbbb1c32b23058e3","name":"","pauseType":"delay","timeout":"500","timeoutUnits":"milliseconds","rate":"1","nbRateUnits":"1","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"allowrate":false,"x":830,"y":300,"wires":[["d559d808a11bba83"]]},{"id":"bcc7168dc82c2e13","type":"api-current-state","z":"bbbb1c32b23058e3","name":"Landing == ON?","server":"2065350e.86a40a","version":2,"outputs":2,"halt_if":"on","halt_if_type":"str","halt_if_compare":"is","entity_id":"light.landing_light_ceiling","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"override_topic":false,"state_location":"payload","override_payload":"msg","entity_location":"data","override_data":"msg","x":320,"y":460,"wires":[["1ca068585367851f"],[]]},{"id":"6a9a89b814599c8a","type":"change","z":"bbbb1c32b23058e3","name":"Reset","rules":[{"t":"set","p":"reset","pt":"msg","to":"","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":340,"wires":[["4b60a663dea3e01f"]]},{"id":"460f4859b4c4cd15","type":"comment","z":"bbbb1c32b23058e3","name":"Spots overloop aanzetten obv beweging","info":"","x":170,"y":160,"wires":[]},{"id":"5a0ce85ef483288f","type":"comment","z":"bbbb1c32b23058e3","name":"Als overloop spots handmatig worden aangepast, annuleer dan beweging","info":"","x":280,"y":600,"wires":[]},{"id":"7136883734bc5f69","type":"comment","z":"bbbb1c32b23058e3","name":"Delay nodig omdat anders aanzetten verlichting al als change wordt gezien","info":"","x":1020,"y":340,"wires":[]},{"id":"0d820810a292df1f","type":"time-range-switch","z":"bbbb1c32b23058e3","name":"","lat":"52.63521","lon":"4.74158","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":580,"y":80,"wires":[[],["7af9a8aa0796050b"]]},{"id":"6c23e9d4bc579536","type":"api-call-service","z":"bbbb1c32b23058e3","name":"Landing 2%","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.landing_light_ceiling","data":"{\"brightness_pct\":\"2\"}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1050,"y":80,"wires":[["b0cd87b13f14fdd4"]]},{"id":"7af9a8aa0796050b","type":"api-current-state","z":"bbbb1c32b23058e3","name":"Sleep Mode == ON?","server":"2065350e.86a40a","version":2,"outputs":2,"halt_if":"on","halt_if_type":"str","halt_if_compare":"is","entity_id":"input_boolean.sleep_mode","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"override_topic":false,"state_location":"payload","override_payload":"msg","entity_location":"data","override_data":"msg","x":820,"y":80,"wires":[["6c23e9d4bc579536"],["6a1ba96e2b5c01b4"]]},{"id":"2065350e.86a40a","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Feel free to Buy me a coffee
Staat de config van je server node voor HomeAssistant goed ingesteld?
Ik had overigens een tijdje geleden opeens een tweede "Home Assistant" in het rijtje rechts staan nadat ik flows had geimporteerd. Vond ie niet leuk ;-)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZvYRbCa6Q4d2ia5fLvw9Gq5d.jpg?f=user_large)
Feel free to Buy me a coffee
Ja alles staat hetzelfde.
Ik had er laatst ook een paar extra in staan met een nul erachter. Deze zijn al wel verwijderd.
ik heb net een VM snapshot van gisteren terug gezet, maar ook dit verhelpt het probleem niet. Ik snap er echt helemaal niks van.
:fill(white):strip_exif()/f/image/652riIbObJoJcb48x8WEhVER.png?f=user_large)
Als je dit kunt lezen, dan werkt mij Signature!
/u/427817/crop5e73d28a6dd87.png?f=community)
@denuz Soms vergeet ik wel eens hoe handig die input booleans kunnen zijn.
Ik heb het volgende gedaan:
Ik heb een input boolean gemaakt "kleine slaapt"
Als de camera kinderkamer aan staat en de lux lager is dan 20, dan gaat de input boolean aan.
Vervolgens heb ik de input boolean tussen de bestaande bewegingssensor flow gehangen:
Als er nu dus beweging wordt gedetecteerd, dan kijkt hij eerst of de input boolean "kleine slaapt" aan staat. Zo niet dan springt de lamp aan zoals oorspronkelijk ingesteld. Wordt er echter geconstateerd dat de input boolean wel aan staat, dan kijkt hij eerst nog of de deur open of dicht is, en aan de hand daarvan doet hij de lampen normaal aan of gedimd.
/f/image/Zw93AEN7IWHkWj4uEdI4Qwab.png?f=fotoalbum_large)
Zie ik nog iets over het hoofd, of heb ik dingen nog te omslachtig gedaan, of is dit hoe jij het dan ook zou doen? Ik ben overigens nog steeds benieuwd naar jouw andere oplossing waar je het eerder over had. Ik ben benieuwd of dat nog makkelijker en overzichtelijker is.
Ik heb het volgende gedaan:
Ik heb een input boolean gemaakt "kleine slaapt"
Als de camera kinderkamer aan staat en de lux lager is dan 20, dan gaat de input boolean aan.
Vervolgens heb ik de input boolean tussen de bestaande bewegingssensor flow gehangen:
Als er nu dus beweging wordt gedetecteerd, dan kijkt hij eerst of de input boolean "kleine slaapt" aan staat. Zo niet dan springt de lamp aan zoals oorspronkelijk ingesteld. Wordt er echter geconstateerd dat de input boolean wel aan staat, dan kijkt hij eerst nog of de deur open of dicht is, en aan de hand daarvan doet hij de lampen normaal aan of gedimd.
:fill(white):strip_exif()/f/image/Zw93AEN7IWHkWj4uEdI4Qwab.png?f=user_large)
Zie ik nog iets over het hoofd, of heb ik dingen nog te omslachtig gedaan, of is dit hoe jij het dan ook zou doen? Ik ben overigens nog steeds benieuwd naar jouw andere oplossing waar je het eerder over had. Ik ben benieuwd of dat nog makkelijker en overzichtelijker is.
Als je dit kunt lezen, dan werkt mij Signature!

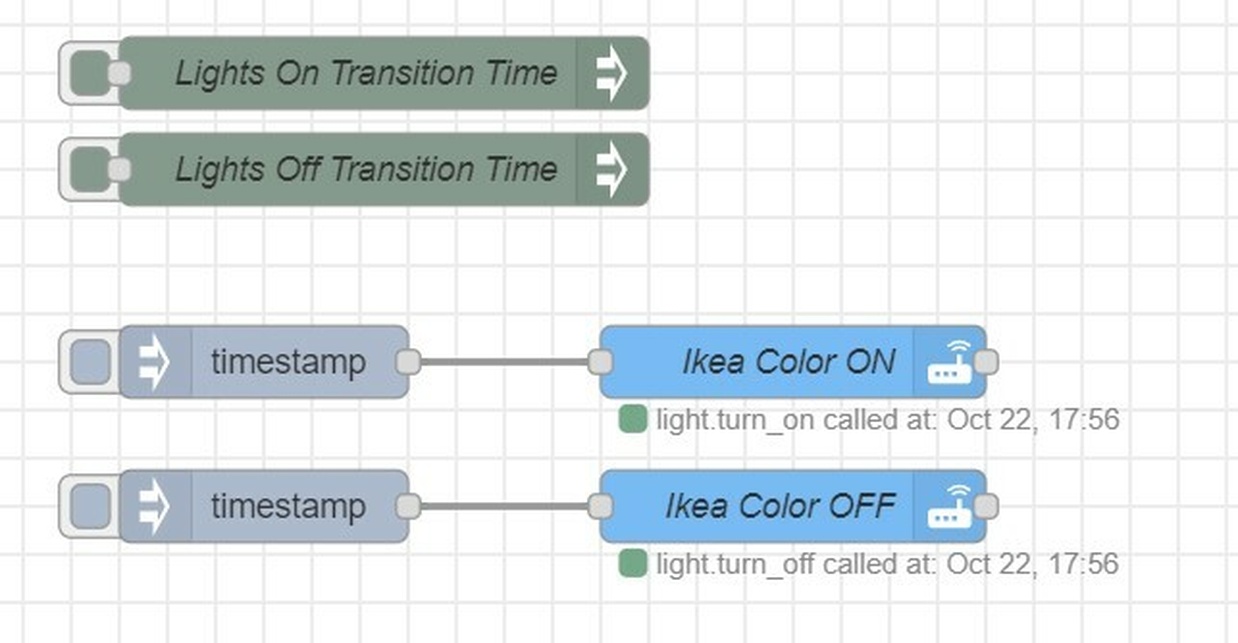

Net even aan het rommelen geweest met Config Nodes en global variabelen in een Call Service Node. Denk dat je hier wel wat mee kunt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/5EuZp0U3zEK6ornQcmvUQsUU.jpg?f=user_large)
code:
1
| [{"id":"e58577188589b295","type":"config","z":"47c0408c7bc56509","name":"Lights Off Transition Time","properties":[{"p":"light_transition_off","pt":"global","to":"3","tot":"num"}],"active":true,"x":210,"y":120,"wires":[]},{"id":"74132a19382b89e2","type":"api-call-service","z":"47c0408c7bc56509","name":"Ikea Color ON","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"transition\": {{global.light_transition_on}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":380,"y":200,"wires":[[]]},{"id":"fa2be4c949e63150","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":160,"y":200,"wires":[["74132a19382b89e2"]]},{"id":"5fe97108b3768608","type":"api-call-service","z":"47c0408c7bc56509","name":"Ikea Color OFF","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.test_light_ikea_color","data":"{\"transition\": {{global.light_transition_off}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":380,"y":260,"wires":[[]]},{"id":"70948fe7938904a0","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":160,"y":260,"wires":[["5fe97108b3768608"]]},{"id":"dcfe8391d332c1ba","type":"config","z":"47c0408c7bc56509","name":"Lights On Transition Time","properties":[{"p":"light_transition_on","pt":"global","to":"0.5","tot":"num"}],"active":true,"x":210,"y":80,"wires":[]},{"id":"2065350e.86a40a","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Feel free to Buy me a coffee
:strip_icc():strip_exif()/u/404589/crop5e0c87bd9f0b3_cropped.jpeg?f=community)
/u/274737/1424346450_beer_.png?f=community)

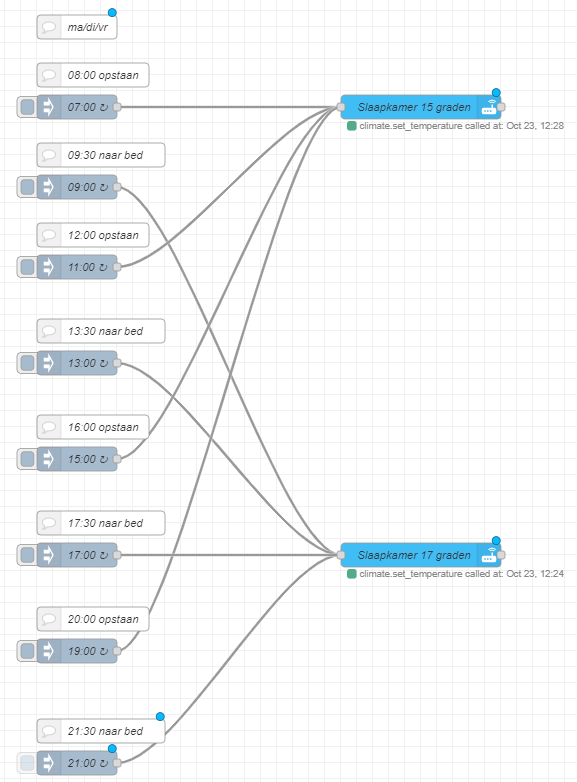

In navolging op een eerdere post hier, ben ik begonnen om mijn Evohome te koppelen in Node-red, en de baby slaapkamer een flow mee te geven dat de temperatuur op bepaalde tijden gezet moet worden.
Onderstaande is een overzicht voor maandag/dinsdag/vrijdag. Woensdag, donderdag en het weekend komen er dus anders uit te zien (in totaal dus 3 verschillende flows voor 1 week).
Ik ben mij even hardop aan het afvragen of ik dit niet veel eenvoudiger/sneller/efficiënter kan instellen.
:fill(white):strip_exif()/f/image/3gdzDAn2ijovDVyIJjRINspt.png?f=user_large)
Onderstaande is een overzicht voor maandag/dinsdag/vrijdag. Woensdag, donderdag en het weekend komen er dus anders uit te zien (in totaal dus 3 verschillende flows voor 1 week).
Ik ben mij even hardop aan het afvragen of ik dit niet veel eenvoudiger/sneller/efficiënter kan instellen.
[ Voor 17% gewijzigd door prekz op 23-10-2021 12:39 ]
Als je scenes wilt zoals in de Hue app zou ik het toch oplossen met Subflows. Je krijgt per kamer (of zone), en per scene een subflow. Dus bijv "Woonkamer Helder", "Woonkamer Ontspannen", "Toilet Dag", "Toilet Nacht", etc.
In zo'n subflow stel je dan alle lampen in zoals je ze wilt hebben voor die scene.
Heb er even mee lopen spelen (voor 1 lamp) en dat ziet er dan zo uit:
SUBFLOW "scene Test Red 50", met in de node:
code:
1
| {"brightness_pct":"50", "transition":"0.1","rgb_color":[255,0,0]} |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/fMuRSFxkMEDlNBiEEyrzWbTK.jpg?f=user_large)
SUBFLOW "scene Test White 50" met in de node:
code:
1
| {"kelvin":{{global.kelvin}},"brightness_pct":"50","transition":"0.1"} |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yo0jdqwGeVsEMjBfk8LyIZRm.jpg?f=user_large)
In het geval van de laatste subflow verwijs ik voor de kelvin instelling naar een global variabele die ik heb gezet met een config node, en aanroepen van de scene is gewoon de sublow node in je flow slepen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pmEKOr1P2WIokhv90sondUKK.jpg?f=user_large)
Dit is de inhoud van de config node:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bx825sQXCE9ipU3ayd4a2h7y.jpg?f=user_large)
Config node is vooral handig voor het definieren van standaard waardes die je vaak gebruikt, zoals bijv transition time, standaard kleurwaardes, etc.
Wil je het geavanceerd doen, dan zou je nog meerdere scenes in 1 subflow kunnen stoppen en dan op basis van een input de juiste subscene kiezen. Dus een subflow voor Woonkamer en dan een input die "helder" of "ontspannen" kan zijn, waarna je met een switch in de sublow bepaalt welke scene gezet moet worden. Maar dat is m.i. minder overzichtelijk.
Feel free to Buy me a coffee
@musicpixel @denuz
Ik ben een hele tijd bezig geweest om erachter te komen hoe ik het beste de config node, variable, of iets van een subflow moet toe passen in mijn situatie, maar ik kom er echt niet uit. Het wordt voor mij alleen maar onoverzichtelijker.

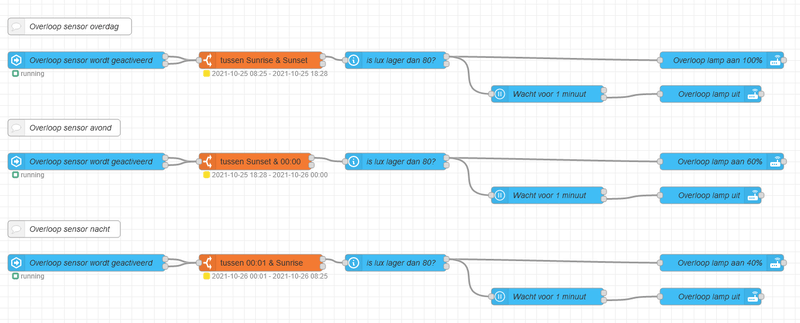

Ik heb even hier één situatie van bijvoorbeeld de overloop. Ik heb hiervoor 3 automations gemaakt voor overdag, s`avonds en in de nacht. Deze automations heb ik dus nu voor alles zo ingesteld. Het is wel overzichtelijk, maar als ik van alles lampen de helderheid en kelvin o.i.d. aan wil passen, dan moet ik dit voor alle automations doen. Daarnaast is het dus voor mij belangrijk dat ik in één node dingen aan kan passen zoals die config node o.i.d. Ik raak echter het overzicht kwijt en snap dus niet zo lekker hoe ik het dus niet toe moet passen in mijn situatie.
Hetzelfde wil ik dan voor de tijden. Ik heb nu iedere keer een node er tussen zitten met tijden wanneer een bepaalde automation iets moet doen. Als ik hierin dus dingen wil wijzigen, dan moet ik dat wederom voor alle automations doen.
/f/image/4NbR3Qv6wo4jEYBdlfDj5wC8.png?f=fotoalbum_large)
Ik ben een hele tijd bezig geweest om erachter te komen hoe ik het beste de config node, variable, of iets van een subflow moet toe passen in mijn situatie, maar ik kom er echt niet uit. Het wordt voor mij alleen maar onoverzichtelijker.
Ik heb even hier één situatie van bijvoorbeeld de overloop. Ik heb hiervoor 3 automations gemaakt voor overdag, s`avonds en in de nacht. Deze automations heb ik dus nu voor alles zo ingesteld. Het is wel overzichtelijk, maar als ik van alles lampen de helderheid en kelvin o.i.d. aan wil passen, dan moet ik dit voor alle automations doen. Daarnaast is het dus voor mij belangrijk dat ik in één node dingen aan kan passen zoals die config node o.i.d. Ik raak echter het overzicht kwijt en snap dus niet zo lekker hoe ik het dus niet toe moet passen in mijn situatie.
Hetzelfde wil ik dan voor de tijden. Ik heb nu iedere keer een node er tussen zitten met tijden wanneer een bepaalde automation iets moet doen. Als ik hierin dus dingen wil wijzigen, dan moet ik dat wederom voor alle automations doen.
code:
1
| [{"id":"42ef12079fd3a52e","type":"server-state-changed","z":"46661ff43d92a420","name":"Overloop sensor wordt geactiveerd","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":240,"y":160,"wires":[["21f76a98fa0f199d"],["21f76a98fa0f199d"]]},{"id":"6055788b8070c74a","type":"ha-wait-until","z":"46661ff43d92a420","name":"Wacht voor 1 minuut","server":"9b8bc642.fed038","version":0,"outputs":2,"entityId":"binary_sensor.bewegingssensor_overloop","entityIdFilterType":"exact","property":"state","comparator":"is","value":"on","valueType":"str","timeout":"1","timeoutType":"num","timeoutUnits":"minutes","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":1060,"y":220,"wires":[[],["f7bb408a2a2c1906"]]},{"id":"f7bb408a2a2c1906","type":"api-call-service","z":"46661ff43d92a420","name":"Overloop lamp uit","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.overloop_group","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1350,"y":220,"wires":[[]]},{"id":"3e091a7906b6ff47","type":"comment","z":"46661ff43d92a420","name":"Overloop sensor overdag","info":"","x":210,"y":100,"wires":[]},{"id":"21f76a98fa0f199d","type":"time-range-switch","z":"46661ff43d92a420","name":"tussen Sunrise & Sunset","lat":"52.12","lon":"4.65","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":550,"y":160,"wires":[["3cc9f7d2e6f90466"],[]]},{"id":"2c3425bf45332d45","type":"server-state-changed","z":"46661ff43d92a420","name":"Overloop sensor wordt geactiveerd","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":240,"y":340,"wires":[["46d5bba331b56d61"],["46d5bba331b56d61"]]},{"id":"6061fdc49569871b","type":"ha-wait-until","z":"46661ff43d92a420","name":"Wacht voor 1 minuut","server":"9b8bc642.fed038","version":0,"outputs":2,"entityId":"binary_sensor.bewegingssensor_overloop","entityIdFilterType":"exact","property":"state","comparator":"is","value":"on","valueType":"str","timeout":"1","timeoutType":"num","timeoutUnits":"minutes","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":1060,"y":400,"wires":[[],["f7f2c910f9dfe223"]]},{"id":"f7f2c910f9dfe223","type":"api-call-service","z":"46661ff43d92a420","name":"Overloop lamp uit","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.overloop_group","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1350,"y":400,"wires":[[]]},{"id":"d7d6a7c4acfe5af5","type":"comment","z":"46661ff43d92a420","name":"Overloop sensor avond","info":"","x":200,"y":280,"wires":[]},{"id":"46d5bba331b56d61","type":"time-range-switch","z":"46661ff43d92a420","name":"tussen Sunset & 00:00","lat":"52.12","lon":"4.65","startTime":"sunset","endTime":"00:00","startOffset":0,"endOffset":0,"x":540,"y":340,"wires":[["94f964e5f84c13a6"],[]]},{"id":"a03497a4aff2efd2","type":"api-call-service","z":"46661ff43d92a420","name":"Overloop lamp aan 60%","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.overloop_group","data":"{\"brightness_pct\":60,\"transition\":1}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1370,"y":340,"wires":[[]]},{"id":"94f964e5f84c13a6","type":"api-current-state","z":"46661ff43d92a420","name":"is lux lager dan 80?","server":"9b8bc642.fed038","version":2,"outputs":2,"halt_if":"80","halt_if_type":"num","halt_if_compare":"lt","entity_id":"sensor.bewegingssensor_overloop_lux","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"x":790,"y":340,"wires":[["a03497a4aff2efd2","6061fdc49569871b"],[]]},{"id":"3cc9f7d2e6f90466","type":"api-current-state","z":"46661ff43d92a420","name":"is lux lager dan 80?","server":"9b8bc642.fed038","version":2,"outputs":2,"halt_if":"80","halt_if_type":"num","halt_if_compare":"lt","entity_id":"sensor.bewegingssensor_overloop_lux","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"x":790,"y":160,"wires":[["6055788b8070c74a"],[]]},{"id":"ef76b0b88f380128","type":"server-state-changed","z":"46661ff43d92a420","name":"Overloop sensor wordt geactiveerd","server":"9b8bc642.fed038","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"binary_sensor.bewegingssensor_overloop","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"on","halt_if_type":"str","halt_if_compare":"is","outputs":2,"output_only_on_state_change":true,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":240,"y":520,"wires":[["16d858eb82b746f8"],["16d858eb82b746f8"]]},{"id":"483a1cb4c6f750ab","type":"ha-wait-until","z":"46661ff43d92a420","name":"Wacht voor 1 minuut","server":"9b8bc642.fed038","version":0,"outputs":2,"entityId":"binary_sensor.bewegingssensor_overloop","entityIdFilterType":"exact","property":"state","comparator":"is","value":"on","valueType":"str","timeout":"1","timeoutType":"num","timeoutUnits":"minutes","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":1060,"y":580,"wires":[[],["02154a7bb788e7f5"]]},{"id":"02154a7bb788e7f5","type":"api-call-service","z":"46661ff43d92a420","name":"Overloop lamp uit","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.overloop_group","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1350,"y":580,"wires":[[]]},{"id":"0bb4d993bfea886c","type":"comment","z":"46661ff43d92a420","name":"Overloop sensor nacht","info":"","x":200,"y":460,"wires":[]},{"id":"16d858eb82b746f8","type":"time-range-switch","z":"46661ff43d92a420","name":"tussen 00:01 & Sunrise","lat":"52.12","lon":"4.65","startTime":"00:01","endTime":"sunrise","startOffset":0,"endOffset":0,"x":550,"y":520,"wires":[["3af38f8f016ff4b2"],[]]},{"id":"53fd166f21ac6a90","type":"api-call-service","z":"46661ff43d92a420","name":"Overloop lamp aan 40%","server":"9b8bc642.fed038","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.overloop_group","data":"{\"brightness_pct\":40,\"transition\":1}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1370,"y":520,"wires":[[]]},{"id":"3af38f8f016ff4b2","type":"api-current-state","z":"46661ff43d92a420","name":"is lux lager dan 80?","server":"9b8bc642.fed038","version":2,"outputs":2,"halt_if":"80","halt_if_type":"num","halt_if_compare":"lt","entity_id":"sensor.bewegingssensor_overloop_lux","state_type":"str","blockInputOverrides":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"x":790,"y":520,"wires":[["53fd166f21ac6a90","483a1cb4c6f750ab"],[]]},{"id":"9b8bc642.fed038","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":false,"cacheJson":true}] |
:fill(white):strip_exif()/f/image/4NbR3Qv6wo4jEYBdlfDj5wC8.png?f=user_large)
[ Voor 100% gewijzigd door Wachten... op 25-10-2021 12:41 ]
Als je dit kunt lezen, dan werkt mij Signature!
:strip_icc():strip_exif()/u/198189/crop67ecf5f08705a_cropped.jpg?f=community)
@Wachten... Daar is de function-node voor uitgevonden
Willekeurig voorbeeld van 1 van mijn nodes
Willekeurig voorbeeld van 1 van mijn nodes
JavaScript:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| var date = new Date(); var hour = parseInt(date.getHours()); if ( msg.payload === 'on' ) { msg.payload = {"state":"OFF","transition":0}; return [ msg ]; } else { // Van 22:00 tot 5:00 if (hour >= 22 || hour >= 0 && hour < 5){ msg.payload = {"state":"ON","transition":0,"brightness":50}; } else { msg.payload = {"state":"ON","transition":0,"brightness":166}; } } node.status({text: msg.payload.state}); return [ msg ] |
[ Voor 3% gewijzigd door lolgast op 25-10-2021 13:36 ]
Het probleem is alleen dat ik helemaal niks weet van JavaScript e.d. dus is het voor mij lastig om hierin te werken en dingen te begrijpen. Dat is heel de reden dat ik de nodes zo fijn vind, want ik kan letterlijk per node zien wat er gebeurd. Ik snap dat function nodes enorm fijn kunnen zijn hoor, maar voor mij gaat dit (ook wegens tijdgebrek) niet lukken ben ik bang:
@Wachten... Daar is de function-node voor uitgevonden
Willekeurig voorbeeld van 1 van mijn nodes
JavaScript:
Als je dit kunt lezen, dan werkt mij Signature!
@Wachten... lolgast in "Node-RED - grafisch 'programmeren' (bijv. voor domotica)"
Die gedachte had ik ook
Mijn tip, laat het los, leer JS (heb ik ook moeten doen)
Die gedachte had ik ook
Mijn tip, laat het los, leer JS (heb ik ook moeten doen)
Alvast even wat geprobeerd met het samenvoegen van de dagdelen in een subflow.

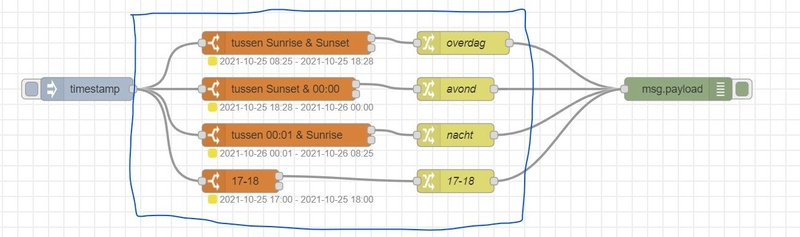

Ik ben begonnen met de dagdelen eruit te lichten en even met een inject en debug node te testen.
:strip_exif()/f/image/Y0snEX2m1pGecscNu2n1mw8f.jpg?f=fotoalbum_large)
Zoals je ziet heb ik er een extra optie bijgemaakt (17-18) omdat ik wilde zien wat het effect was. Tussen 17 en 18 uur komen er nu twee debug nodes uit, namelijk "overdag" en "17-18". Ik neem aan dat je weet hoe je debug nodes gebruikt en hoe je de resultaten daarvan moet bekijken?

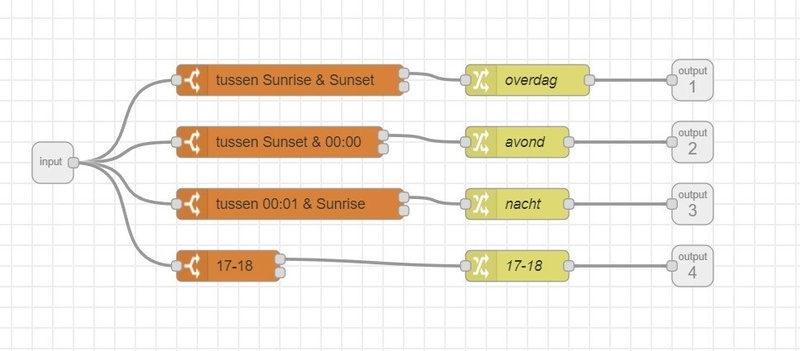

In het blauwe vierkant (zie flow hierboven) staat het gedeelte dat ik heb omgezet in een SubFlow genaamd "Dagdeel":
:strip_exif()/f/image/UAH06FINNAEPTWFxtMXiKSqX.jpg?f=fotoalbum_large)
(De code van de subflow zit al in de code onder het volgende plaatje)
Deze subflow heeft 1 input node en 4 output nodes, voor elk van de dagdelen eentje. De change nodes zetten de msg.payload op de betreffende waarden.

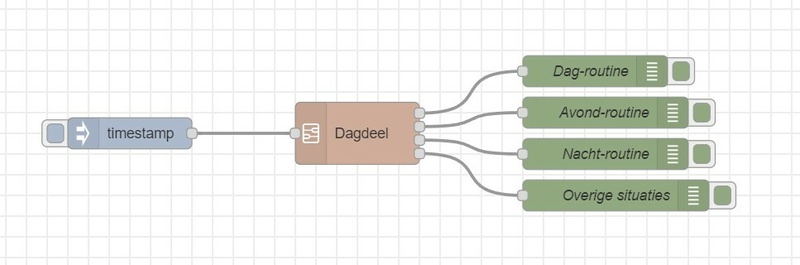

En dit is hoe je de subflow nu kunt gebruiken in een andere flow. De verschillende debug nodes kun je vervangen door het aanzetten van de lampen voor dag, avond, nacht etc. en de inject node kun je natuurlijk vervangen door je motion sensor activatie.
:strip_exif()/f/image/pEs5Gqpu26kiiPIspoeIxNms.jpg?f=fotoalbum_large)
Bovenstaande code bevat ook al de volledige subflow Dagdeel, dus dit is eigenlijk de enige die je hoeft te importeren!

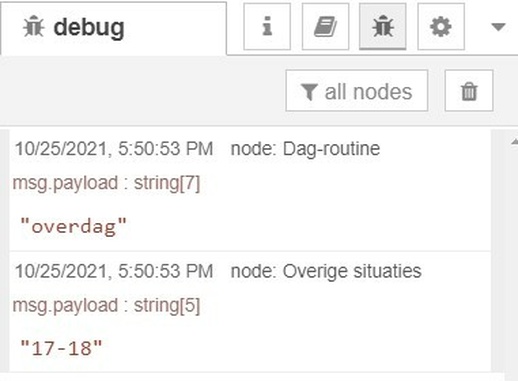

Klikken op de inject node geeft het volgende resultaat in het debug scherm (het is nu 17:50):
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mHIMEWrh924VBKNyE7hFDhYf.jpg?f=user_large)
Nu eerst even eten en dan kijk ik nog even naar de scenes en config nodes.
Ik ben begonnen met de dagdelen eruit te lichten en even met een inject en debug node te testen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Y0snEX2m1pGecscNu2n1mw8f.jpg?f=user_large)
code:
1
| [{"id":"fd7a8c62869dc0a0","type":"time-range-switch","z":"b0dfefa28b4a2f43","name":"tussen Sunrise & Sunset","lat":"52.12","lon":"4.65","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":490,"y":140,"wires":[["9d830b0f2c454b7f"],[]]},{"id":"b6d846669f0d4429","type":"time-range-switch","z":"b0dfefa28b4a2f43","name":"tussen Sunset & 00:00","lat":"52.12","lon":"4.65","startTime":"sunset","endTime":"00:00","startOffset":0,"endOffset":0,"x":480,"y":200,"wires":[["5eec1bb6d025aad4"],[]]},{"id":"4073a3d0f7efc480","type":"time-range-switch","z":"b0dfefa28b4a2f43","name":"tussen 00:01 & Sunrise","lat":"52.12","lon":"4.65","startTime":"00:01","endTime":"sunrise","startOffset":0,"endOffset":0,"x":490,"y":260,"wires":[["1c4dd8bceb27a53d"],[]]},{"id":"9d830b0f2c454b7f","type":"change","z":"b0dfefa28b4a2f43","name":"overdag","rules":[{"t":"set","p":"payload","pt":"msg","to":"overdag","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":720,"y":140,"wires":[["17fbd3713caaf59f"]]},{"id":"5eec1bb6d025aad4","type":"change","z":"b0dfefa28b4a2f43","name":"avond","rules":[{"t":"set","p":"payload","pt":"msg","to":"avond","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":710,"y":200,"wires":[["17fbd3713caaf59f"]]},{"id":"1c4dd8bceb27a53d","type":"change","z":"b0dfefa28b4a2f43","name":"nacht","rules":[{"t":"set","p":"payload","pt":"msg","to":"nacht","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":710,"y":260,"wires":[["17fbd3713caaf59f"]]},{"id":"3826d04f563f9fcf","type":"inject","z":"b0dfefa28b4a2f43","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":230,"y":200,"wires":[["fd7a8c62869dc0a0","b6d846669f0d4429","4073a3d0f7efc480","1a10375ada259c3e"]]},{"id":"17fbd3713caaf59f","type":"debug","z":"b0dfefa28b4a2f43","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":1000,"y":200,"wires":[]},{"id":"1a10375ada259c3e","type":"time-range-switch","z":"b0dfefa28b4a2f43","name":"17-18","lat":"52.12","lon":"4.65","startTime":"17:00","endTime":"18:00","startOffset":0,"endOffset":0,"x":430,"y":320,"wires":[["3db22c25f75e8515"],[]]},{"id":"3db22c25f75e8515","type":"change","z":"b0dfefa28b4a2f43","name":"17-18","rules":[{"t":"set","p":"payload","pt":"msg","to":"17-18","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":710,"y":320,"wires":[["17fbd3713caaf59f"]]}] |
Zoals je ziet heb ik er een extra optie bijgemaakt (17-18) omdat ik wilde zien wat het effect was. Tussen 17 en 18 uur komen er nu twee debug nodes uit, namelijk "overdag" en "17-18". Ik neem aan dat je weet hoe je debug nodes gebruikt en hoe je de resultaten daarvan moet bekijken?
In het blauwe vierkant (zie flow hierboven) staat het gedeelte dat ik heb omgezet in een SubFlow genaamd "Dagdeel":
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UAH06FINNAEPTWFxtMXiKSqX.jpg?f=user_large)
(De code van de subflow zit al in de code onder het volgende plaatje)
Deze subflow heeft 1 input node en 4 output nodes, voor elk van de dagdelen eentje. De change nodes zetten de msg.payload op de betreffende waarden.
En dit is hoe je de subflow nu kunt gebruiken in een andere flow. De verschillende debug nodes kun je vervangen door het aanzetten van de lampen voor dag, avond, nacht etc. en de inject node kun je natuurlijk vervangen door je motion sensor activatie.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pEs5Gqpu26kiiPIspoeIxNms.jpg?f=user_large)
code:
1
| [{"id":"1ff5c21a37af21de","type":"subflow","name":"Dagdeel","info":"","category":"","in":[{"x":120,"y":240,"wires":[{"id":"c2cdf0b836510b5f"},{"id":"83b0e66fa69672a3"},{"id":"ef9611a80b2fcaa3"},{"id":"0308cb508e72a625"}]}],"out":[{"x":740,"y":160,"wires":[{"id":"0efd1a920cd09b07","port":0}]},{"x":740,"y":220,"wires":[{"id":"49c593864fcca65a","port":0}]},{"x":740,"y":280,"wires":[{"id":"bcdd24d0ba9ed096","port":0}]},{"x":740,"y":340,"wires":[{"id":"72a2f3886de57ab4","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"c2cdf0b836510b5f","type":"time-range-switch","z":"1ff5c21a37af21de","name":"tussen Sunrise & Sunset","lat":"52.12","lon":"4.65","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":350,"y":160,"wires":[["0efd1a920cd09b07"],[]]},{"id":"83b0e66fa69672a3","type":"time-range-switch","z":"1ff5c21a37af21de","name":"tussen Sunset & 00:00","lat":"52.12","lon":"4.65","startTime":"sunset","endTime":"00:00","startOffset":0,"endOffset":0,"x":340,"y":220,"wires":[["49c593864fcca65a"],[]]},{"id":"ef9611a80b2fcaa3","type":"time-range-switch","z":"1ff5c21a37af21de","name":"tussen 00:01 & Sunrise","lat":"52.12","lon":"4.65","startTime":"00:01","endTime":"sunrise","startOffset":0,"endOffset":0,"x":350,"y":280,"wires":[["bcdd24d0ba9ed096"],[]]},{"id":"0efd1a920cd09b07","type":"change","z":"1ff5c21a37af21de","name":"overdag","rules":[{"t":"set","p":"payload","pt":"msg","to":"overdag","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":580,"y":160,"wires":[[]]},{"id":"49c593864fcca65a","type":"change","z":"1ff5c21a37af21de","name":"avond","rules":[{"t":"set","p":"payload","pt":"msg","to":"avond","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":220,"wires":[[]]},{"id":"bcdd24d0ba9ed096","type":"change","z":"1ff5c21a37af21de","name":"nacht","rules":[{"t":"set","p":"payload","pt":"msg","to":"nacht","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":280,"wires":[[]]},{"id":"0308cb508e72a625","type":"time-range-switch","z":"1ff5c21a37af21de","name":"17-18","lat":"52.12","lon":"4.65","startTime":"17:00","endTime":"18:00","startOffset":0,"endOffset":0,"x":290,"y":340,"wires":[["72a2f3886de57ab4"],[]]},{"id":"72a2f3886de57ab4","type":"change","z":"1ff5c21a37af21de","name":"17-18","rules":[{"t":"set","p":"payload","pt":"msg","to":"17-18","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":340,"wires":[[]]},{"id":"f6cdd7d8cfa50cbf","type":"subflow:1ff5c21a37af21de","z":"b0dfefa28b4a2f43","name":"","x":440,"y":560,"wires":[["73b3d85ac515fdbf"],["8b3b0c16916d46cf"],["28d3316bac58e63c"],["28daedc0db88fa01"]]},{"id":"395ae5554ebbdb17","type":"inject","z":"b0dfefa28b4a2f43","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":220,"y":560,"wires":[["f6cdd7d8cfa50cbf"]]},{"id":"73b3d85ac515fdbf","type":"debug","z":"b0dfefa28b4a2f43","name":"Dag-routine","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":670,"y":500,"wires":[]},{"id":"8b3b0c16916d46cf","type":"debug","z":"b0dfefa28b4a2f43","name":"Avond-routine","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":680,"y":540,"wires":[]},{"id":"28d3316bac58e63c","type":"debug","z":"b0dfefa28b4a2f43","name":"Nacht-routine","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":680,"y":580,"wires":[]},{"id":"28daedc0db88fa01","type":"debug","z":"b0dfefa28b4a2f43","name":"Overige situaties","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":690,"y":620,"wires":[]}] |
Bovenstaande code bevat ook al de volledige subflow Dagdeel, dus dit is eigenlijk de enige die je hoeft te importeren!
Klikken op de inject node geeft het volgende resultaat in het debug scherm (het is nu 17:50):
Nu eerst even eten en dan kijk ik nog even naar de scenes en config nodes.
Feel free to Buy me a coffee
Okee... config nodes en scenes in subflows.
Ik ben begonnen met het definieren van een aantal config nodes. Dingen die globaal gelden voor ELKE flow krijgen een global.<naam> config variabele/node. (Als het alleen is voor de huidige flow kun je een flow.<naam> config variabele maken, maar dat heb ik hieronder nog niet gedaan. Misschien dat in jouw geval de lux waarde waar je op test afhankelijk is van de kamer en dan kun je hier een "flow" config node for gebruiken.
Zie https://nodered.org/docs/user-guide/context
De config nodes:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kSSNitiVIoFzFdSJkOTHFW2L.jpg?f=user_large)
Omdat ik de lampen sneller wil aan zetten dan uit, heb ik twee verschillende transitions: voor aan en voor uit.
Daarnaast leek het me wel leuk om overdag koeler licht te gebruiken dan in de avond. En 's nachts wilde ik rood licht zodat je niet meteen wakker bent.

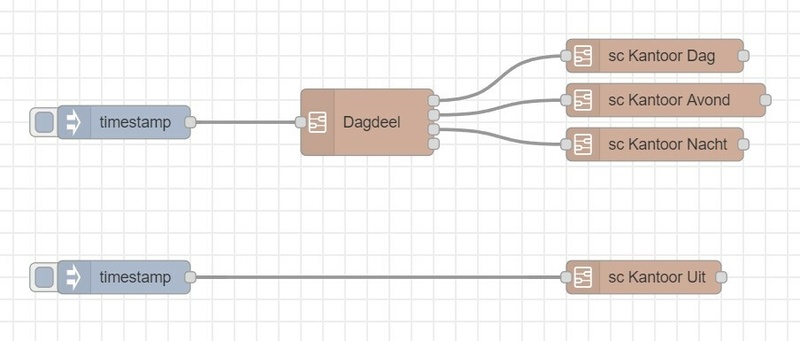

Vervolgens even tijdelijk een rijtje gemaakt van de verschillende Lamp instellingen (scenes), welke ik later zal kopieren in de subflows for elke scene. In mijn geval heb ik 1 lamp per scene, maar dat kunnen er natuurlijk meer zijn.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Okh4LAdaAPesNXPrmv7A2GH8.jpg?f=user_large)
Vervolgens de 4 scenes gemaakt, met de gekopieerde nodes uit het test-lijstje hierboven (uitermate simpel met maar 1 lamp):

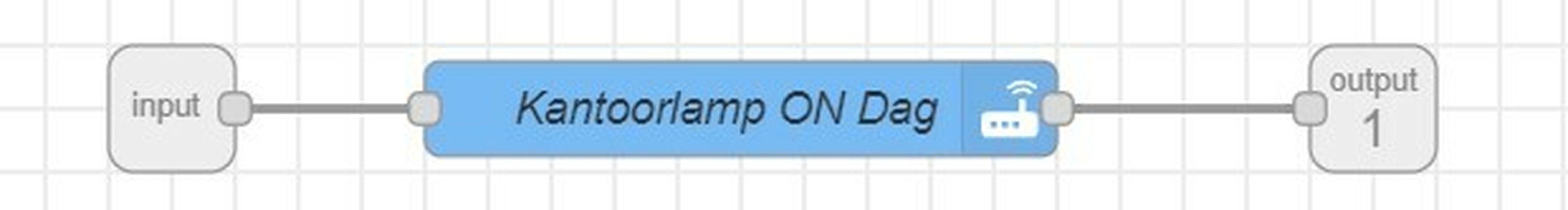

sc Kantoor Dag
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/l2hHC4w2pDAXKGSZTDEkFmB8.jpg?f=user_large)
{"brightness_pct":"100", "transition":{{global.light_transition_on}},"kelvin":{{global.kelvin_cold}}}
sc Kantoor Avond
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Wleg3dw79pdmcBPTxJqhtzCT.jpg?f=user_large)
{"brightness_pct":"50","transition":{{global.light_transition_on}},"kelvin":{{global.kelvin_warm}}}
sc Kantoor Nacht
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jdevpthqD0y1XajUL3ftaN85.jpg?f=user_large)
{"brightness_pct":"10", "transition":{{global.light_transition_on}},"rgb_color":{{global.color_night}}}

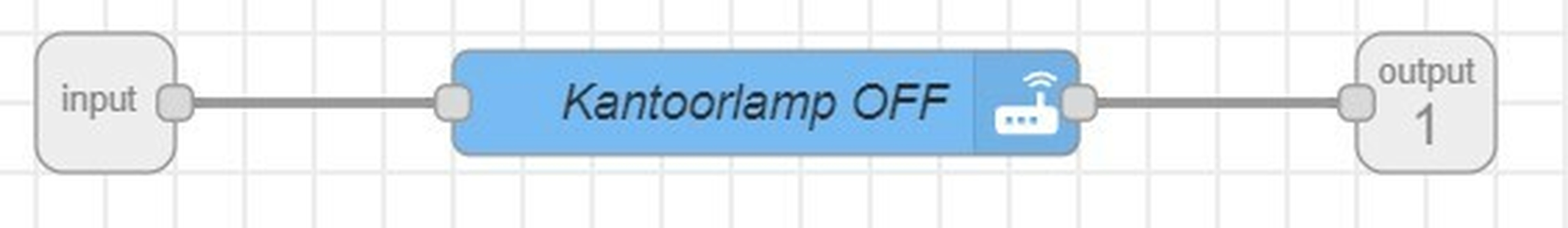

sc Kantoor Uit
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bt9FyNi8lBsQTkACbJMGRtS6.jpg?f=user_large)
{"transition":{{global.light_transition_off}}}
Tussen de dubbele accolades {{ en }} is dus de verwijzing opgenomen naar de verschillende config nodes. Als ik nu bijvoorbeeld wil dat alle lichten in huis langzamer aan gaan, dan verhoog ik de waarde in de config node global.light_transition_on.
Hieronder alles samengevoegd met de Dagdeel subflow:
:strip_exif()/f/image/9f541WkM8dxBXWCl1YGokJ1M.jpg?f=fotoalbum_large)
(Dit zou incl de sublows moeten zijn)
Zoals je ziet heb ik ook een "Uit" scene gemaakt. Mocht je besluiten om 's nachts alle lampen in huis uit te doen met 1 knop, dan kun je een nieuwe subflow maken bijv "sc Huis Uit" welke alle andere "uit" subflows weer combineert en deze aanroepen bij een druk op de knop.
Ik ben begonnen met het definieren van een aantal config nodes. Dingen die globaal gelden voor ELKE flow krijgen een global.<naam> config variabele/node. (Als het alleen is voor de huidige flow kun je een flow.<naam> config variabele maken, maar dat heb ik hieronder nog niet gedaan. Misschien dat in jouw geval de lux waarde waar je op test afhankelijk is van de kamer en dan kun je hier een "flow" config node for gebruiken.
Zie https://nodered.org/docs/user-guide/context
De config nodes:
code:
1
| [{"id":"e58577188589b295","type":"config","z":"47c0408c7bc56509","name":"Lights Off Transition Time","properties":[{"p":"light_transition_off","pt":"global","to":"0.3","tot":"num"}],"active":true,"x":210,"y":120,"wires":[]},{"id":"dcfe8391d332c1ba","type":"config","z":"47c0408c7bc56509","name":"Lights On Transition Time","properties":[{"p":"light_transition_on","pt":"global","to":"0.1","tot":"num"}],"active":true,"x":210,"y":80,"wires":[]},{"id":"e3312dc2c5de5b72","type":"config","z":"47c0408c7bc56509","name":"Kelvin Koud","properties":[{"p":"kelvin_cold","pt":"global","to":"4000","tot":"num"}],"active":true,"x":170,"y":160,"wires":[]},{"id":"92c6c62f742af2f0","type":"config","z":"47c0408c7bc56509","name":"Kelvin Warm","properties":[{"p":"kelvin_warm","pt":"global","to":"2700","tot":"num"}],"active":true,"x":170,"y":200,"wires":[]},{"id":"7a0b7861fc667208","type":"config","z":"47c0408c7bc56509","name":"Color Night","properties":[{"p":"color_night","pt":"global","to":"[255,0,0]","tot":"str"}],"active":true,"x":170,"y":240,"wires":[]},{"id":"ef18d2ed19271186","type":"comment","z":"47c0408c7bc56509","name":"0.1s","info":"","x":390,"y":80,"wires":[]},{"id":"d5f06a0df75bb04e","type":"comment","z":"47c0408c7bc56509","name":"0.3s","info":"","x":390,"y":120,"wires":[]},{"id":"28881153553e6e80","type":"comment","z":"47c0408c7bc56509","name":"4000K","info":"","x":310,"y":160,"wires":[]},{"id":"6fc9c9f3731e02fa","type":"comment","z":"47c0408c7bc56509","name":"2700K","info":"","x":310,"y":200,"wires":[]},{"id":"c03aec00e6f49102","type":"comment","z":"47c0408c7bc56509","name":"Red","info":"","x":310,"y":240,"wires":[]}] |
Omdat ik de lampen sneller wil aan zetten dan uit, heb ik twee verschillende transitions: voor aan en voor uit.
Daarnaast leek het me wel leuk om overdag koeler licht te gebruiken dan in de avond. En 's nachts wilde ik rood licht zodat je niet meteen wakker bent.
Vervolgens even tijdelijk een rijtje gemaakt van de verschillende Lamp instellingen (scenes), welke ik later zal kopieren in de subflows for elke scene. In mijn geval heb ik 1 lamp per scene, maar dat kunnen er natuurlijk meer zijn.
code:
1
| [{"id":"6698762797312214","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":660,"y":80,"wires":[["703b618baa3e8e2f"]]},{"id":"703b618baa3e8e2f","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlamp ON Dag","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"brightness_pct\":\"100\", \"transition\":{{global.light_transition_on}},\"kelvin\":{{global.kelvin_cold}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":900,"y":80,"wires":[[]]},{"id":"906950efcccdef60","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":660,"y":200,"wires":[["30a5418626844819"]]},{"id":"5717140fa59cdeac","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":660,"y":320,"wires":[["db31c82d6e092267"]]},{"id":"db31c82d6e092267","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlamp ON Nacht","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"brightness_pct\":\"10\", \"transition\":{{global.light_transition_on}},\"rgb_color\":{{global.color_night}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":910,"y":320,"wires":[[]]},{"id":"85274a6feb3b4d9e","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":660,"y":440,"wires":[["55152c9aa43a7990"]]},{"id":"d8cde1dd0826b049","type":"comment","z":"47c0408c7bc56509","name":"100%, 4000K, 0.1s transition","info":"","x":920,"y":40,"wires":[]},{"id":"df84e731ae948557","type":"comment","z":"47c0408c7bc56509","name":"50%, 2700K, 0.1s transition","info":"","x":920,"y":160,"wires":[]},{"id":"5404ca13703fecc7","type":"comment","z":"47c0408c7bc56509","name":"10%, Red, 0.1s transition","info":"","x":910,"y":280,"wires":[]},{"id":"052552cd76790ecd","type":"comment","z":"47c0408c7bc56509","name":"Uit, 0.3s transition","info":"","x":890,"y":400,"wires":[]},{"id":"30a5418626844819","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlamp ON Avond","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"brightness_pct\":\"50\",\"transition\":{{global.light_transition_on}},\"kelvin\":{{global.kelvin_warm}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":910,"y":200,"wires":[[]]},{"id":"55152c9aa43a7990","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlamp OFF","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.test_light_ikea_color","data":"{\"transition\":{{global.light_transition_off}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":890,"y":440,"wires":[[]]},{"id":"2065350e.86a40a","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Vervolgens de 4 scenes gemaakt, met de gekopieerde nodes uit het test-lijstje hierboven (uitermate simpel met maar 1 lamp):
sc Kantoor Dag
{"brightness_pct":"100", "transition":{{global.light_transition_on}},"kelvin":{{global.kelvin_cold}}}
sc Kantoor Avond
{"brightness_pct":"50","transition":{{global.light_transition_on}},"kelvin":{{global.kelvin_warm}}}
sc Kantoor Nacht
{"brightness_pct":"10", "transition":{{global.light_transition_on}},"rgb_color":{{global.color_night}}}
sc Kantoor Uit
{"transition":{{global.light_transition_off}}}
Tussen de dubbele accolades {{ en }} is dus de verwijzing opgenomen naar de verschillende config nodes. Als ik nu bijvoorbeeld wil dat alle lichten in huis langzamer aan gaan, dan verhoog ik de waarde in de config node global.light_transition_on.
Hieronder alles samengevoegd met de Dagdeel subflow:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9f541WkM8dxBXWCl1YGokJ1M.jpg?f=user_large)
code:
1
| [{"id":"bca342ae902ee0fc","type":"subflow","name":"sc Kantoor Uit","info":"","category":"","in":[{"x":120,"y":100,"wires":[{"id":"4990d9e059a30503"}]}],"out":[{"x":500,"y":100,"wires":[{"id":"4990d9e059a30503","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"4990d9e059a30503","type":"api-call-service","z":"bca342ae902ee0fc","name":"Kantoorlamp OFF","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.test_light_ikea_color","data":"{\"transition\":{{global.light_transition_off}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":310,"y":100,"wires":[[]]},{"id":"ca70a78b29cb0d06","type":"subflow","name":"sc Kantoor Nacht","info":"","category":"","in":[{"x":160,"y":100,"wires":[{"id":"14784d05d87573a3"}]}],"out":[{"x":620,"y":100,"wires":[{"id":"14784d05d87573a3","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"14784d05d87573a3","type":"api-call-service","z":"ca70a78b29cb0d06","name":"Kantoorlamp ON Nacht","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"brightness_pct\":\"10\", \"transition\":{{global.light_transition_on}},\"rgb_color\":{{global.color_night}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":390,"y":100,"wires":[[]]},{"id":"9d13daf8c7e0c5fe","type":"subflow","name":"sc Kantoor Avond","info":"","category":"","in":[{"x":120,"y":200,"wires":[{"id":"ed694baa23f992ff"}]}],"out":[{"x":560,"y":200,"wires":[{"id":"ed694baa23f992ff","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"ed694baa23f992ff","type":"api-call-service","z":"9d13daf8c7e0c5fe","name":"Kantoorlamp ON Avond","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"brightness_pct\":\"50\",\"transition\":{{global.light_transition_on}},\"kelvin\":{{global.kelvin_warm}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":350,"y":200,"wires":[[]]},{"id":"793c47f707d56672","type":"subflow","name":"sc Kantoor Dag","info":"","category":"","in":[{"x":180,"y":120,"wires":[{"id":"c7a9f35a98b9428b"}]}],"out":[{"x":560,"y":120,"wires":[{"id":"c7a9f35a98b9428b","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"c7a9f35a98b9428b","type":"api-call-service","z":"793c47f707d56672","name":"Kantoorlamp ON Dag","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"{\"brightness_pct\":\"100\", \"transition\":{{global.light_transition_on}},\"kelvin\":{{global.kelvin_cold}}}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":360,"y":120,"wires":[[]]},{"id":"2065350e.86a40a","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true},{"id":"1ff5c21a37af21de","type":"subflow","name":"Dagdeel","info":"","category":"","in":[{"x":120,"y":240,"wires":[{"id":"c2cdf0b836510b5f"},{"id":"83b0e66fa69672a3"},{"id":"ef9611a80b2fcaa3"},{"id":"0308cb508e72a625"}]}],"out":[{"x":740,"y":160,"wires":[{"id":"0efd1a920cd09b07","port":0}]},{"x":740,"y":220,"wires":[{"id":"49c593864fcca65a","port":0}]},{"x":740,"y":280,"wires":[{"id":"bcdd24d0ba9ed096","port":0}]},{"x":740,"y":340,"wires":[{"id":"72a2f3886de57ab4","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"c2cdf0b836510b5f","type":"time-range-switch","z":"1ff5c21a37af21de","name":"tussen Sunrise & Sunset","lat":"52.12","lon":"4.65","startTime":"sunrise","endTime":"sunset","startOffset":0,"endOffset":0,"x":350,"y":160,"wires":[["0efd1a920cd09b07"],[]]},{"id":"83b0e66fa69672a3","type":"time-range-switch","z":"1ff5c21a37af21de","name":"tussen Sunset & 00:00","lat":"52.12","lon":"4.65","startTime":"sunset","endTime":"00:00","startOffset":0,"endOffset":0,"x":340,"y":220,"wires":[["49c593864fcca65a"],[]]},{"id":"ef9611a80b2fcaa3","type":"time-range-switch","z":"1ff5c21a37af21de","name":"tussen 00:01 & Sunrise","lat":"52.12","lon":"4.65","startTime":"00:01","endTime":"sunrise","startOffset":0,"endOffset":0,"x":350,"y":280,"wires":[["bcdd24d0ba9ed096"],[]]},{"id":"0efd1a920cd09b07","type":"change","z":"1ff5c21a37af21de","name":"overdag","rules":[{"t":"set","p":"payload","pt":"msg","to":"overdag","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":580,"y":160,"wires":[[]]},{"id":"49c593864fcca65a","type":"change","z":"1ff5c21a37af21de","name":"avond","rules":[{"t":"set","p":"payload","pt":"msg","to":"avond","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":220,"wires":[[]]},{"id":"bcdd24d0ba9ed096","type":"change","z":"1ff5c21a37af21de","name":"nacht","rules":[{"t":"set","p":"payload","pt":"msg","to":"nacht","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":280,"wires":[[]]},{"id":"0308cb508e72a625","type":"time-range-switch","z":"1ff5c21a37af21de","name":"17-18","lat":"52.12","lon":"4.65","startTime":"17:00","endTime":"18:00","startOffset":0,"endOffset":0,"x":290,"y":340,"wires":[["72a2f3886de57ab4"],[]]},{"id":"72a2f3886de57ab4","type":"change","z":"1ff5c21a37af21de","name":"17-18","rules":[{"t":"set","p":"payload","pt":"msg","to":"17-18","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":570,"y":340,"wires":[[]]},{"id":"c52808d7b953fcf1","type":"subflow:1ff5c21a37af21de","z":"b0dfefa28b4a2f43","name":"","x":440,"y":780,"wires":[["f389b39e72817266"],["b468903be4eae598"],["9c549f1182b705ef"],[]]},{"id":"690f91727c94d2f8","type":"inject","z":"b0dfefa28b4a2f43","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":220,"y":780,"wires":[["c52808d7b953fcf1"]]},{"id":"f389b39e72817266","type":"subflow:793c47f707d56672","z":"b0dfefa28b4a2f43","name":"","x":700,"y":720,"wires":[[]]},{"id":"b468903be4eae598","type":"subflow:9d13daf8c7e0c5fe","z":"b0dfefa28b4a2f43","name":"","x":710,"y":760,"wires":[[]]},{"id":"9c549f1182b705ef","type":"subflow:ca70a78b29cb0d06","z":"b0dfefa28b4a2f43","name":"","x":700,"y":800,"wires":[[]]},{"id":"07d8a2fcb48cae8f","type":"inject","z":"b0dfefa28b4a2f43","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":220,"y":920,"wires":[["f7d611aec3f60b81"]]},{"id":"f7d611aec3f60b81","type":"subflow:bca342ae902ee0fc","z":"b0dfefa28b4a2f43","name":"","x":690,"y":920,"wires":[[]]}] |
(Dit zou incl de sublows moeten zijn)
Zoals je ziet heb ik ook een "Uit" scene gemaakt. Mocht je besluiten om 's nachts alle lampen in huis uit te doen met 1 knop, dan kun je een nieuwe subflow maken bijv "sc Huis Uit" welke alle andere "uit" subflows weer combineert en deze aanroepen bij een druk op de knop.
Feel free to Buy me a coffee
Hoe zijn de lampen verdeeld over je huis? Vast niet in 50 kamers
Je kunt natuurlijk meerdere lampen in 1 scene zetten, dus alle Woonkamer lampen bij elkaar bijvoorbeeld.
Je kende ook de Hue app toch? Hoe zou je het daar doen?
Ik zal er nog even verder over nadenken, ook over die meerdere waardes in een config node. Denk wel dat er een elegante oplossing is... maar voor vanavond is het even genoeg...
Feel free to Buy me a coffee
@Wachten...
Okee, even een update.
N.a.v. wat je hierboven schreef over die 50 lampen: ik vermoed dat je een standaard-instelling wilt maken (voor dag, avond, nacht, etc) en deze op elke lamp wilt kunnen toepassen. En die instelling wil je maar 1x hoeven definiëren. Klopt dat?
In ieder geval wilde ik dit voor mijzelf ook uitzoeken dus ben "even" aan het proberen geslagen. Eerst dacht ik dat een Change-node hiervoor geschikt zou zijn, dus dat hierin de instellingen voor alle lampen achter de Change-node konden worden bepaald. Helaas kreeg ik dat niet aan de praat MET verwijzingen naar global config variabelen in de JSON.
Na wat rondzoeken ben ik uitgekomen op een Template node, en is dit het resultaat:
:strip_exif()/f/image/yQkzYqpM5YhPsehiN4aJ6vwd.jpg?f=fotoalbum_large)

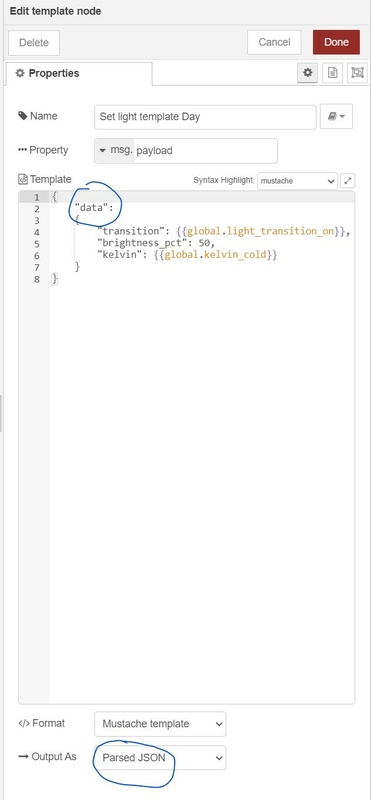

Met in de Template node het volgende:
:strip_exif()/f/image/I8sjQClRvhA4qK1GXxK4lzQT.jpg?f=fotoalbum_large)
Let op de blauw omcirkelde delen.
In de Call Service nodes voor de lampen heb ik de "data" JSON waarde leeg gelaten, want dit wordt nu vanuit de Template node ervoor aangeleverd.
En dit is wat je dus in je msg object wilt hebben:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/49OoTmIBGaNvQwWC0xjNzDS6.jpg?f=user_large)
Vervolgens ben ik een stukje verder gegaan en heb de Template node in een Subflow geplaatst. Reden hiervoor is dat je zo niet de Template node op meerdere plekken moet kopieren en nog steeds met instellingen op meerdere plekken zit. Overigens is het me (nog) niet gelukt om een Config Node te gebruiken voor een volledige lijst met lamp instellingen (dus brightness, kelvin, transition etc allemaal in 1 Config Node)
De subflow "tpl Lights Day":
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Nj5VQcYLyXKzVZYFNLxo6BQ5.jpg?f=user_large)
Aangepaste flow die net zo werkt als de eerste:
:strip_exif()/f/image/KUM3bynHJXFdOpwqjxJYS4nV.jpg?f=fotoalbum_large)
Zoals je ziet heb ik ook meteen de twee lampen samengevoegd in 1 Call Service Node door gewoon bij "Entity Id" meerdere lampen op te geven gescheiden door komma's.
Werkt beide even goed, maar vind persoonlijk een Node voor elke lamp beter leesbaar, zeker als je veel lampen hebt.
Helaas is het me nog niet gelukt om in één van de Call Service nodes zelf een waarde uit het template te overriden. Als ik daar iets in het "data" veld zet wordt dat gewoon genegeerd.
Hopelijk kun je hier ook iets mee.
Okee, even een update.
N.a.v. wat je hierboven schreef over die 50 lampen: ik vermoed dat je een standaard-instelling wilt maken (voor dag, avond, nacht, etc) en deze op elke lamp wilt kunnen toepassen. En die instelling wil je maar 1x hoeven definiëren. Klopt dat?
In ieder geval wilde ik dit voor mijzelf ook uitzoeken dus ben "even" aan het proberen geslagen. Eerst dacht ik dat een Change-node hiervoor geschikt zou zijn, dus dat hierin de instellingen voor alle lampen achter de Change-node konden worden bepaald. Helaas kreeg ik dat niet aan de praat MET verwijzingen naar global config variabelen in de JSON.
Na wat rondzoeken ben ik uitgekomen op een Template node, en is dit het resultaat:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yQkzYqpM5YhPsehiN4aJ6vwd.jpg?f=user_large)
code:
1
| [{"id":"67452862be607970","type":"template","z":"47c0408c7bc56509","name":"Set light template Day","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\n \"data\":\n {\n \"transition\": {{global.light_transition_on}},\n \"brightness_pct\": 50,\n \"kelvin\": {{global.kelvin_cold}}\n }\n} ","output":"json","x":400,"y":480,"wires":[["4b2f3aae9f3f18f6","621289cce887a6bc"]]},{"id":"4b2f3aae9f3f18f6","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlamp 1 ON","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":670,"y":480,"wires":[[]]},{"id":"e677491c23363b92","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":160,"y":480,"wires":[["67452862be607970"]]},{"id":"621289cce887a6bc","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlamp 2 ON","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color_2","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":670,"y":520,"wires":[["261c0408a2966350"]]},{"id":"261c0408a2966350","type":"debug","z":"47c0408c7bc56509","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":900,"y":520,"wires":[]},{"id":"2065350e.86a40a","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Met in de Template node het volgende:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/I8sjQClRvhA4qK1GXxK4lzQT.jpg?f=user_large)
Let op de blauw omcirkelde delen.
In de Call Service nodes voor de lampen heb ik de "data" JSON waarde leeg gelaten, want dit wordt nu vanuit de Template node ervoor aangeleverd.
En dit is wat je dus in je msg object wilt hebben:
Vervolgens ben ik een stukje verder gegaan en heb de Template node in een Subflow geplaatst. Reden hiervoor is dat je zo niet de Template node op meerdere plekken moet kopieren en nog steeds met instellingen op meerdere plekken zit. Overigens is het me (nog) niet gelukt om een Config Node te gebruiken voor een volledige lijst met lamp instellingen (dus brightness, kelvin, transition etc allemaal in 1 Config Node)
De subflow "tpl Lights Day":
Aangepaste flow die net zo werkt als de eerste:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/KUM3bynHJXFdOpwqjxJYS4nV.jpg?f=user_large)
code:
1
| [{"id":"82d267413b8a6597","type":"subflow","name":"tpl Lights Day","info":"","category":"","in":[{"x":120,"y":120,"wires":[{"id":"8fd15ddad40aa6b8"}]}],"out":[{"x":520,"y":120,"wires":[{"id":"8fd15ddad40aa6b8","port":0}]}],"env":[],"meta":{},"color":"#DDAA99"},{"id":"8fd15ddad40aa6b8","type":"template","z":"82d267413b8a6597","name":"Set light template Day","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{\n \"data\":\n {\n \"transition\": {{global.light_transition_on}},\n \"brightness_pct\": 50,\n \"kelvin\": {{global.kelvin_cold}}\n }\n}","output":"json","x":320,"y":120,"wires":[[]]},{"id":"d4322fc5ea534ad2","type":"api-call-service","z":"47c0408c7bc56509","name":"Kantoorlampen ALL ON","server":"2065350e.86a40a","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.test_light_ikea_color, light.test_light_ikea_color_2","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":650,"y":600,"wires":[[]]},{"id":"acb0748791fc7461","type":"inject","z":"47c0408c7bc56509","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":160,"y":600,"wires":[["df008e3b347e584a"]]},{"id":"df008e3b347e584a","type":"subflow:82d267413b8a6597","z":"47c0408c7bc56509","name":"","x":370,"y":600,"wires":[["d4322fc5ea534ad2"]]},{"id":"2065350e.86a40a","type":"server","name":"Home Assistant","version":1,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Zoals je ziet heb ik ook meteen de twee lampen samengevoegd in 1 Call Service Node door gewoon bij "Entity Id" meerdere lampen op te geven gescheiden door komma's.
Werkt beide even goed, maar vind persoonlijk een Node voor elke lamp beter leesbaar, zeker als je veel lampen hebt.
Helaas is het me nog niet gelukt om in één van de Call Service nodes zelf een waarde uit het template te overriden. Als ik daar iets in het "data" veld zet wordt dat gewoon genegeerd.
Hopelijk kun je hier ook iets mee.
Feel free to Buy me a coffee
@musicpixel @Wachten...
Goed bezig!!
Je kan in de call service node ook direct gebruik maken van Json.
:fill(white):strip_exif()/f/image/1LiKVEv0ag3nmAEbUmsb8exc.png?f=user_large)
:fill(white):strip_exif()/f/image/iH7JFnjoAPN7fhCgAi0WymCd.png?f=user_large)

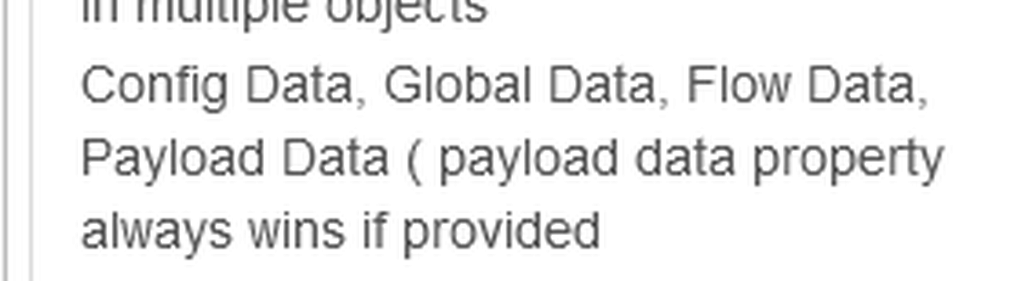

Indien je het veld data gebruikt in de payload dan wordt de instelling van de call service node overschreven.
:fill(white):strip_exif()/f/image/Dzz2J9HH8o9giDNe2KkHWgBX.png?f=user_large)
Goed bezig!!
Je kan in de call service node ook direct gebruik maken van Json.
Indien je het veld data gebruikt in de payload dan wordt de instelling van de call service node overschreven.
Als je 4 posts omhoog scrollt, zie je dat ik dat al deed
Wat @Wachten... echter wilde is een paar standaard instellingen (gebaseerd op dag/avond/nacht) die hij kon toepassen op elk van de 50 lampen.
Hoewel je met globals kunt werken in het data veld (JSON) van de Call Service node voor elke lamp, en dan de globals aanpassen op basis van dag/nacht/avond, ben je wel gelimiteerd tot de properties (brightness, color, transition, etc) die al vast in de Call Service node staan.
Tevens is het gebruik van globals een potentieel probleem. Globals zijn namelijk beschikbaar (en te wijzigen!) in ELKE flow.
Zolang je de globals met lampinstellingen alleen wijzigt op basis van dag/avond/nacht en deze tijden niet overlappen zal het goed gaan. Wil je echter andere lampinstellingen gaan gebruiken voor bijvoorbeeld "movie-night" en je overschrijft dan de globals, dan kunnen andere flows opeens van de movie-night instellingen gebruik gaan maken. Hou er ook rekening mee dat verschillende flows TEGELIJK/PARALLEL kunnen worden uitgevoerd. Het kan dus gebeuren dat beneden de lampen op movie-night gezet worden (flow 1), terwijl boven op het zelfde moment iemand de sensor op de overloop activeert die dag/nacht instellingen gebruikt (flow 2). Als in beide flows dan dezelfde globals worden gezet, dan is het maar net de vraag op welke waarden de globals worden gezet: die van movie-night of die van dag/nacht.
Mijn advies: gebruik globals spaarzaam, eigenlijk alleen voor waarden die altijd gelijk blijven, of maar op 1 plek worden ingesteld. Fouten zoeken wordt anders een nachtmerrie. Als je ook een flow-variabele kunt gebruiken is dat altijd beter.
Ik hoop dat de uitleg hierboven te volgen is, anders kan ik wel een voorbeeld maken.
Ik dacht inderdaad al zoiets gelezen te hebben laatst, thanks voor de bevestiging. Andere oplossing zoeken dus.
Feel free to Buy me a coffee
Ik ben vanavond bezig met een node waar ik 2 vraagjes over heb, het gaat om de volgende:
/f/image/b8A7O9rq1Te6umgShFaK99Cq.png?f=fotoalbum_large)
.1 mij valt op dat als ik een complete deploy doe van alles. dat specifiek deze flow opnieuw gaat lopen. Ondanks dat de deursensor de status of heeft, gaat toch de lamp aan. en de timer lopen (dit zie je ook wel in het screenshot).
.2 Stel ik zet handmatig de verlichting aan. Omdat ik bijvoorbeeld onder de overkapping zit en de verlichting aan wil hebben. Hoe kan ik ervoor zorgen dat hij niet na 5 minuten uitgaat? Als de deur ineens open/dicht gaat?
:fill(white):strip_exif()/f/image/b8A7O9rq1Te6umgShFaK99Cq.png?f=user_large)
.1 mij valt op dat als ik een complete deploy doe van alles. dat specifiek deze flow opnieuw gaat lopen. Ondanks dat de deursensor de status of heeft, gaat toch de lamp aan. en de timer lopen (dit zie je ook wel in het screenshot).
.2 Stel ik zet handmatig de verlichting aan. Omdat ik bijvoorbeeld onder de overkapping zit en de verlichting aan wil hebben. Hoe kan ik ervoor zorgen dat hij niet na 5 minuten uitgaat? Als de deur ineens open/dicht gaat?
@prekz
Maar weet je zeker welke status "off" heeft?
In mijn geval is dat namelijk als de deur "closed" of "dicht" is. Soms zijn de benamingen niet helemaal logisch. Wellicht dus dat het bij jou hetzelfde is, of juist andersom. en de deur dan ook daadwerkelijk ON, of OFF is (als je nog snapt wat ik bedoel). Ik denk dat je bedoeling is dat de lampen aan gaan zodra de deur open gaat toch? In dat geval zal je het waarschijnlijk de status ON moeten geven (ON is meestal open).
Je kunt de timer resetten met een inject node en een linked in en linked out node.
:fill(white):strip_exif()/f/image/0woa2M5VH6Fu1i50HVJpCJrb.png?f=user_large)
Deze koppel je dan aan de timer en bij de inject node zet je het volgende.
:fill(white):strip_exif()/f/image/lG2togwX20RPFMNgxy6HwoxQ.png?f=user_large)
Vervolgens kun je dit dan weer koppelen aan een input boolean. Dus als je de knop fysiek aandoet, dan gaat een input boolean "input_boolean.Buitenverlichting_handmatig" aan en je plaatst de input boolean dan weer tussen je bestaande motionsensor flow.
Dit is overigens het eerste wat in mij opkomt, maar misschien moet je de rest even afwachten. Er zijn hier andere jongens die vele malen handiger zijn dan ik en vaak betere ideeën hebben
Maar weet je zeker welke status "off" heeft?
In mijn geval is dat namelijk als de deur "closed" of "dicht" is. Soms zijn de benamingen niet helemaal logisch. Wellicht dus dat het bij jou hetzelfde is, of juist andersom. en de deur dan ook daadwerkelijk ON, of OFF is (als je nog snapt wat ik bedoel). Ik denk dat je bedoeling is dat de lampen aan gaan zodra de deur open gaat toch? In dat geval zal je het waarschijnlijk de status ON moeten geven (ON is meestal open).
Je kunt de timer resetten met een inject node en een linked in en linked out node.
Deze koppel je dan aan de timer en bij de inject node zet je het volgende.
Vervolgens kun je dit dan weer koppelen aan een input boolean. Dus als je de knop fysiek aandoet, dan gaat een input boolean "input_boolean.Buitenverlichting_handmatig" aan en je plaatst de input boolean dan weer tussen je bestaande motionsensor flow.
Dit is overigens het eerste wat in mij opkomt, maar misschien moet je de rest even afwachten. Er zijn hier andere jongens die vele malen handiger zijn dan ik en vaak betere ideeën hebben
Als je dit kunt lezen, dan werkt mij Signature!
Nog dank voor je reactie.
Deze (Javascript toch?) had ik al in mijn lampen staan inderdaad en dat werkte op zich wel, maar is wat lastig als je later in 1x alle lampen aan wilt passen. Zoals @musicpixel al aangaf, was ik meer op zoek naar een bepaalde "node" of anders instellingen zoals dus nu variabelen o.i.d., zodat lampen zelf weten in welke staat ze moeten aan de hand van de dagindeling.
Om even Hue als voorbeeld te nemen i.c.m. de Hue bridge
Voorheen toen ik nog de Hue bridge had, had iedere lamp standaard de volgende scenes (lampinstellingen)
- ontspannen
- lezen
- helder
- concentreren
- etc
Het liefst heb ik dus (denk ik) iets van een node die voor de call service komt, en dat ik dan kan kiezen uit een van de onderstaande 'scenes' en dat deze settings dan naar de lamp worden gestuurd.
- ontspannen
- lezen
- helder
- concentreren
- etc
Ik ben ondertussen met een hoop andere nodes bezig die jullie hebben aangekaart en die ik nog niet eerder had aangeraakt. Ik ben dus druk aan het knippen en plakken hier
Wellicht kan het gewoon niet helemaal zoals ik het in mijn hoofd heb hoor. Ik ben in ieder geval al heel wat wijzer geworden van alle uitgebreide uitleg hier door jullie.
Als je dit kunt lezen, dan werkt mij Signature!
Ja hij heeft zeker de status on en off, dit werkt ook allemaal.:
@prekz
Maar weet je zeker welke status "off" heeft?
In mijn geval is dat namelijk als de deur "closed" of "dicht" is. Soms zijn de benamingen niet helemaal logisch. Wellicht dus dat het bij jou hetzelfde is, of juist andersom. en de deur dan ook daadwerkelijk ON, of OFF is (als je nog snapt wat ik bedoel). Ik denk dat je bedoeling is dat de lampen aan gaan zodra de deur open gaat toch? In dat geval zal je het waarschijnlijk de status ON moeten geven (ON is meestal open).
Je kunt de timer resetten met een inject node en een linked in en linked out node.
[Afbeelding]
Deze koppel je dan aan de timer en bij de inject node zet je het volgende.
[Afbeelding]
Vervolgens kun je dit dan weer koppelen aan een input boolean. Dus als je de knop fysiek aandoet, dan gaat een input boolean "input_boolean.Buitenverlichting_handmatig" aan en je plaatst de input boolean dan weer tussen je bestaande motionsensor flow.
Dit is overigens het eerste wat in mij opkomt, maar misschien moet je de rest even afwachten. Er zijn hier andere jongens die vele malen handiger zijn dan ik en vaak betere ideeën hebben
Alleen als ik de hele flow deploy start hij weer opnieuw, en gaat mijn lamp dus aan (terwijl mijn sensoren Off zijn).
Grootste nadeel met die input boolean, ik heb geen fysieke switch. Dus zal hem altijd (handmatig) via home-assistant aanzetten. Werkt zo'n input boolean dan ook? Of moet ik een automation maken en deze middels een knopje op mijn dashboard aftrappen, die dan en de lamp aanzet, en de input boolean zet?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/s87Ppy4AjwRIShpkT1jff7DI.jpg?f=user_large)

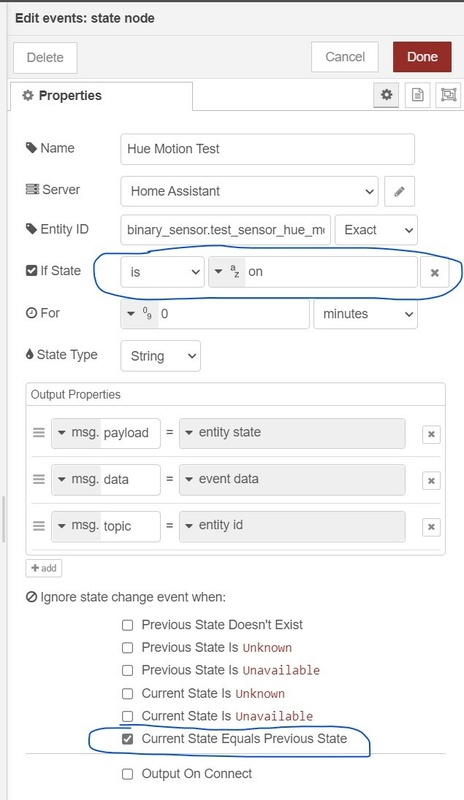

In het screenshot hierboven zie je een checkbox "Ignore state change event when: current state equals previous state." Dit zal je probleem van 1) waarschijnlijk oplossen.
Wat mij verder opvalt in je flow, is dat de meest linkse node (die van de deursensor) maar één uitgang heeft (dat bolletje aan de rechterkant). Dat betekent dat hier zowel de "on" als de "off" overheen gaan. Kan zijn dat je dit wilt, maar anders dus even een check op de state er in opnemen.
Wat betreft punt 2: Ik zou wat meer moeten weten over welke verlichting je hebt in de tuin en hoe het precies zou moeten werken. Heb je bijvoorbeeld licht onder de overkapping waarvan je kunt checken of deze aan is en dan de loopverlichting aan laten? Of heb je alleen loopverlichting en moet dit aanblijven als je onder de overkapping zit.
Hoe zet je nu handmatig de verlichting aan? Via HA, of een schakelaar, of...
Dus beschrijf even wat de situatie is: welke lampen, welke schakelaars en sensors, en hoe het moet werken.
Feel free to Buy me a coffee
:strip_icc():strip_exif()/u/230062/crop68a64a5ccbb66_cropped.jpg?f=community)
Afgelopen weekend dacht ik gevrijwaard te zijn geweest van de "wintertijd perikelen" met home assistant.
Vanochtend kwam ik er echter achter dat mijn lichten ineens niet om 6:30 aan gaan maar om 7:30.

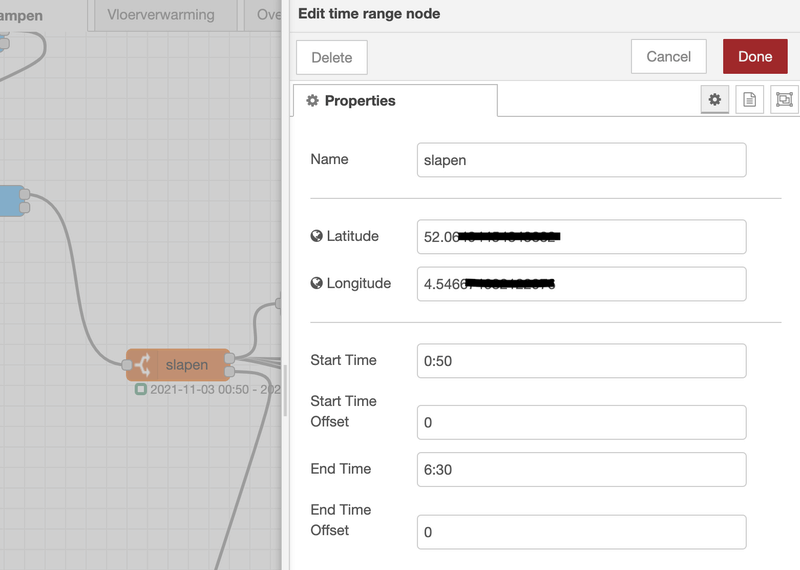

Ik heb een node-red automation waarin een nachttijd is aangegeven van 0:50 t/m 6:30. Daarbinnen mag alleen een bewegingssensor een subset van de lichten aan triggeren (voor de mensen die de koelkast willen plunderen of niet kunnen slapen
). Daarbuiten gaan lampen aan op basis van een lux meter. Het was vanochtend om 7:30 nog te donker om de luxmeters te triggeren
/f/image/dkcxmalQTtHNwtg5fBafNS70.png?f=fotoalbum_large)
Maar ik zag ineens dat vanochtend (ik was al op, en de lampen waren aan vanwege de bewegingsmelder denk ik achteraf) dat de rest van de lampen aanging om precies 7:30. In de flow kan je dat ook zien: 7:30 worden de lampen aangezet. Op een lamp geklikt, die laat zien dat 7:30 de eerste keer is deze dag.
Zit hier iets niet goed met winter/zomertijd?
Vanochtend kwam ik er echter achter dat mijn lichten ineens niet om 6:30 aan gaan maar om 7:30.
Ik heb een node-red automation waarin een nachttijd is aangegeven van 0:50 t/m 6:30. Daarbinnen mag alleen een bewegingssensor een subset van de lichten aan triggeren (voor de mensen die de koelkast willen plunderen of niet kunnen slapen
). Daarbuiten gaan lampen aan op basis van een lux meter. Het was vanochtend om 7:30 nog te donker om de luxmeters te triggeren :fill(white):strip_exif()/f/image/dkcxmalQTtHNwtg5fBafNS70.png?f=user_large)
Maar ik zag ineens dat vanochtend (ik was al op, en de lampen waren aan vanwege de bewegingsmelder denk ik achteraf) dat de rest van de lampen aanging om precies 7:30. In de flow kan je dat ook zien: 7:30 worden de lampen aangezet. Op een lamp geklikt, die laat zien dat 7:30 de eerste keer is deze dag.
Zit hier iets niet goed met winter/zomertijd?
[ Voor 13% gewijzigd door oltk op 02-11-2021 08:12 ]
:strip_exif()/u/58288/avatar_2_1343829485.gif?f=community){kind=avatar}
![[Afbeelding]](https://tweakers.net/i/Z8sHPQa-zTgGFzE4EXg9ydHVV8A=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/n79dwkrfO6I4vsVhRSffWp07.png?f=user_large){kind=link}
Voor het eerst bezig in Node-RED en ben al aardig ver gekomen. Echter, Switch off geeft een error dat er no connection is.. Terwijl ik hetzelfde doe als voor switch on.. Wat doe ik fout?
/f/image/WHPJ5UalWHe3N16vdwT93sf2.png?f=fotoalbum_large)
edit:
Switch on geeft dezelfde error, no connection. Wat doe ik fout?
Switch on geeft dezelfde error, no connection. Wat doe ik fout?
code:
1
| [{"id":"6ba666fd3bbed264","type":"bigtimer","z":"a7d770bf86bef5f8","outtopic":"","outpayload1":"","outpayload2":"","name":"Big Timer","comment":"Sunset until sunrise","lat":"53.026390","lon":"4.751650","starttime":"5004","endtime":"5003","starttime2":0,"endtime2":0,"startoff":0,"endoff":0,"startoff2":0,"endoff2":0,"offs":0,"outtext1":"On","outtext2":"off","timeout":1440,"sun":true,"mon":true,"tue":true,"wed":true,"thu":true,"fri":true,"sat":true,"jan":true,"feb":true,"mar":true,"apr":true,"may":true,"jun":true,"jul":true,"aug":true,"sep":true,"oct":true,"nov":true,"dec":true,"day1":0,"month1":0,"day2":0,"month2":0,"day3":0,"month3":0,"day4":0,"month4":0,"day5":0,"month5":0,"day6":0,"month6":0,"day7":0,"month7":0,"day8":0,"month8":0,"day9":0,"month9":0,"day10":0,"month10":0,"day11":0,"month11":0,"day12":0,"month12":0,"d1":0,"w1":0,"d2":0,"w2":0,"d3":0,"w3":0,"d4":0,"w4":0,"d5":0,"w5":0,"d6":0,"w6":0,"xday1":0,"xmonth1":0,"xday2":0,"xmonth2":0,"xday3":0,"xmonth3":0,"xday4":0,"xmonth4":0,"xday5":0,"xmonth5":0,"xday6":0,"xmonth6":0,"xday7":0,"xmonth7":0,"xday8":0,"xmonth8":0,"xday9":0,"xmonth9":0,"xday10":0,"xmonth10":0,"xday11":0,"xmonth11":0,"xday12":0,"xmonth12":0,"xd1":0,"xw1":0,"xd2":0,"xw2":0,"xd3":0,"xw3":0,"xd4":0,"xw4":0,"xd5":0,"xw5":0,"xd6":0,"xw6":0,"suspend":false,"random":false,"randon1":false,"randoff1":false,"randon2":false,"randoff2":false,"repeat":true,"atstart":true,"odd":false,"even":false,"x":160,"y":140,"wires":[[],[],["c3e6c9f413cc155c"]]},{"id":"c3e6c9f413cc155c","type":"switch","z":"a7d770bf86bef5f8","name":"switch","property":"payload","propertyType":"msg","rules":[{"t":"eq","v":"on","vt":"str"},{"t":"eq","v":"off","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":340,"y":180,"wires":[["6a2e71c27933034e"],["66716a0f71307080"]]},{"id":"6a2e71c27933034e","type":"api-call-service","z":"a7d770bf86bef5f8","name":"Licht aan","server":"dc6b31de.af019","version":3,"debugenabled":false,"service_domain":"light","service":"turn_on","entityId":"light.voortuin_deur, light.voortuin_straat, light.tuin_nacht","data":"","dataType":"jsonata","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":510,"y":140,"wires":[[]]},{"id":"66716a0f71307080","type":"api-call-service","z":"a7d770bf86bef5f8","name":"Licht uit","server":"dc6b31de.af019","version":3,"debugenabled":false,"service_domain":"light","service":"turn_off","entityId":"light.tuin_nacht, light.voortuin_deur, light.voortuin_straat","data":"","dataType":"jsonata","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":500,"y":220,"wires":[[]]},{"id":"dc6b31de.af019","type":"server","name":"Home Assistant","version":1,"legacy":false,"addon":true,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
:fill(white):strip_exif()/f/image/WHPJ5UalWHe3N16vdwT93sf2.png?f=user_large)
Ik probeer mij hier een gesproken melding te krijgen op de Google home.
Ik gebruik de onderstaande call service:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/KCbaumaglz2iJWRIEgr9UJ2b.jpg?f=user_large)
Als ik die ga testen dan hoor ik de google home het bekende pling geluidje maken en dat was het dan ook.
Oftewel ik hoor geen tekst "lampen gaan uit"
Moet er nog iets extra's bij?
In de configuration.yaml van Home Assistant heb ik het onderstaande staan:
Ik gebruik de onderstaande call service:
Als ik die ga testen dan hoor ik de google home het bekende pling geluidje maken en dat was het dan ook.
Oftewel ik hoor geen tekst "lampen gaan uit"
Moet er nog iets extra's bij?
In de configuration.yaml van Home Assistant heb ik het onderstaande staan:
code:
1
2
3
4
5
| tts:
- platform: google_translate
language: nl
service_name: google_say
base_url: http://xxx.xxx.x.xxx:8123 |
