OpenTherm converter aanschakelen op Junkers/Nefit ketel

[Vaalman]

NuKeM schreef op donderdag 29 november 2018 @ 15:01:
Voor de geïnteresseerden:
De converter lijkt niet te werken met mijn Junkers CerapurSmart TOP 22/28-3 ZWB (origineel bediend met een FR100 kamerthermostaat via de BB(EMS)-aansluiting).
Na het aansluiten van een Honeywell OpenTherm module kreeg ik daarvan totaal geen teken van leven (normaal zou er een LED moeten pinken). De spanning die erop toe kwam was 19.9V dus ik 'veronderstel' dat de OpenTherm converter wel OK was. Misschien een slechte module.. wie zal het zeggen, ik ga het in ieder geval niet nog eens proberen, helaas.

Edit: Ik heb toch de tijd genomen een vervang Honeywell module aan te vragen en installeren en die module doet het blijkbaar wel prima. Verwarming slaat op vraag van de Evohome nu toch al op en af

@NuKeM Hoe is jouw ervaring met deze opstelling, intussen enkele maanden later? Werkt jouw ketel nu ook modulerend met de Evohome, of enkel aan/uit?
Ik heb de zelfde Junkers TOP22/28 ZWB, en ben ook van plan om een Honeywell Evohome te installeren, maar enkel als de modulerende functie van de ketel ook blijft werken. Jij bent de eerste en enige die ik tot nu toe heb gevonden op het net die dezelfde opstelling die ik zou willen.
Dikke bedankt alvast aan EngelbertDubois voor de prachtige post in eerste plaats natuurlijk!

[NuKeM]

Het systeem werkt hier nog steeds naar volle tevredenheid, ik kan het echt aanbevelen. De batterijen van de kranen hebben ook nog steeds 2/3 streepjes.
Betreffende de modulatie, in het systeem zie ik toch een procentuele vraag (per zone en grootste gaat naar de boiler), dus ik veronderstel dat de ketel ook modulerend volgt.

Persoonlijk heb ik het ook geïntegreerd in mijn home assistent domotica systeem waardoor je, naast aansturen, ook leuke grafiekjes kan trekken Dat ziet er dan bv. zo uit:

[Vaalman]

@NuKeM Thanks!
Dat neemt de meeste van men twijfels wel weg, en ben ik nu redelijk zeker dat ik ook deze weg in ga slaan.
Wel tof inderdaad, die grafiekjes. Uiteindelijk ben ik ook van plan om alles te integreren in een systeem als HomeAssistant, al is dat voorlopig nog niet aan de orde (huisrenovatie... of eerder bouwwerf)

[Verwijderd]

Werkt dit nu bij jou?
Ik heb dezelfde Junkers en zou dit ook willen toepassen.

darkmasterblo schreef op woensdag 13 februari 2019 @ 20:27:
Hallo,

Ik zou graag een Nest Learning Thermostat V3 willen aansluiten op mijn Junkers Cerapur ZWB30-4C 23s3600.

Zouden de experts eens hun mening kunnen geven over onderstaande aansluitschema.

alvast bedankt.

https://ibb.co/2qVxpPj

[Afbeelding]

[Anbiprojects]

Hallo allen, ik wens ook mijn Junkers aansluiten op mijn Nest thermostaat v3. Kan iemand me zeggen waar ik de intermediaire module kan aankopen? Alvast bedankt

[Verwijderd]

Geen reactie meer blijkbaar, heb ik de Nest toch nog maar snel besteld met korting. 199€ 😋
Eens proberen of hij goed werkt met deze oplossing.

[Bodeslight]

Mijn dochter heeft onlangs een huis gekocht en de verwarming gebeurt met een Junkers TOP 30ZWB ketel.
Deze wordt geregeld met een Junkers thermostaat, aangesloten op de klemmen 1,2 en 4.
De elektrische installatie heb ik volledig vernieuwd en uitgevoerd met een domotica systeem van Loxone.
Ik heb begrepen dat ik de Junkers ketel ook kan aansturen met een contact over klem 1 en 2, met een weerstand van 1,5kOhm tussen klem 2 en klem 4.

Ik zou echter liever de Junkers ketel analoog aansturen.

Met aangesloten Junkers thermostaat meet ik op de klemmen het volgende:
Klem 1 = 24V
Klem 2 = signaal van 4,5V tot 24V afhankelijk van de gemeten en gevraagde temperatuur.
Klem 4 = 0V

Opmerkelijk is wel als ik geen thermostaat aansluit, dan verwarmt de ketel continue!?
Dit betekent 0V op klem 2 is maximum uitsturing.

De Loxone beschikt over een "Intelligente ruimte regeling", die afhankelijk van de gemeten en ingestelde temperatuur een signaal geeft van 0-10V. Dit heb ik omgevormd naar een signaal van 4,5V - 24V (via een op-amp).

Kan ik dit signaal (Loxone) direct aansluiten op de klem 2 van de Junkers ketel?

Alvast bedankt voor de reactie

[ Voor 69% gewijzigd door Bodeslight op 11-11-2019 13:36 ]

[oiboi]

Bodeslight schreef op maandag 11 november 2019 @ 12:51:
Mijn dochter heeft onlangs een huis gekocht en de verwarming gebeurt met een Junkers TOP 30ZWB ketel.
Deze wordt geregeld met een Junkers thermostaat, aangesloten op de klemmen 1,2 en 4.
De elektrische installatie heb ik volledig vernieuwd en uitgevoerd met een domotica systeem van Loxone.
Ik heb begrepen dat ik de Junkers ketel ook kan aansturen met een contact over klem 1 en 2, met een weerstand van 1,5kOhm tussen klem 2 en klem 4.

Ik zou echter liever de Junkers ketel analoog aansturen.

Met aangesloten Junkers thermostaat meet ik op de klemmen het volgende:
Klem 1 = 24V
Klem 2 = signaal van 4,5V tot 24V afhankelijk van de gemeten en gevraagde temperatuur.
Klem 4 = 0V

Opmerkelijk is wel als ik geen thermostaat aansluit, dan verwarmt de ketel continue!?
Dit betekent 0V op klem 2 is maximum uitsturing.

De Loxone beschikt over een "Intelligente ruimte regeling", die afhankelijk van de gemeten en ingestelde temperatuur een signaal geeft van 0-10V. Dit heb ik omgevormd naar een signaal van 4,5V - 24V (via een op-amp).

Kan ik dit signaal (Loxone) direct aansluiten op de klem 2 van de Junkers ketel?

Alvast bedankt voor de reactie

Ik heb gelijkaardig gedaan met Nest, maar dan klem 4 gelaten voor wat het was, dit werkt wel, maar ik vermoed enkel aan/uit. Laat me weten als je het beter werkende krijgt!

[Verwijderd]

Beste Engelbert,
ikzelf heb een Cerapur 4 ZWB 30-4C heatronic 4 dus.
Zou deze ook compatibel zijn met de Nest V3 thermostaat zoals in je blog beschreven?

[EngelbertDubois]

Geen idee, je zal eens moeten informeren bij Junkers of een verdeler.

Is de Heatronic 4, backwards compatibel met Heatronic 3?
Of
Bestaat er een convertor naar OpenTherm voor Heatronic 4?

Als je op een van die 2 vragen ja kan antwoorden zou dat moeten lukken.

[Oth_jr]

Beste Engelbert,

Ik heb jouw artikel met veel interesse gelezen, bedankt alvast hiervoor!

Ik heb een Junkers Cerapur TOP 42-3 ZWB ketel met heatronic 3.
Ik heb een Nest V3 en heb ook de Nefit converter aangekocht zoals beschreven door jou.

Echter de eerste poging werkte niet.
Na alles aan te sluiten zoals beschreven, gaf de Nest foutmelding H73, dat hij geen Opentherm verbinding detecteert.
De ketel zelf gaat naar continue branden zonder te stoppen.

Ik dacht eerst dat eventueel de Nefit module stuk was, dus ik heb een andere besteld.
Jammer genoeg krijg ik exact hetzelfde resultaat.

Heb jij toevallig nog een idee van waar ik het kan gaan zoeken?

[EngelbertDubois]

Heb je de aansluiting correct gedaan? Kan je eventueel wat foto's doorsturen van de aansluiting dan kan ik eens zien of er iets verkeerd uit ziet.

[Oth_jr]

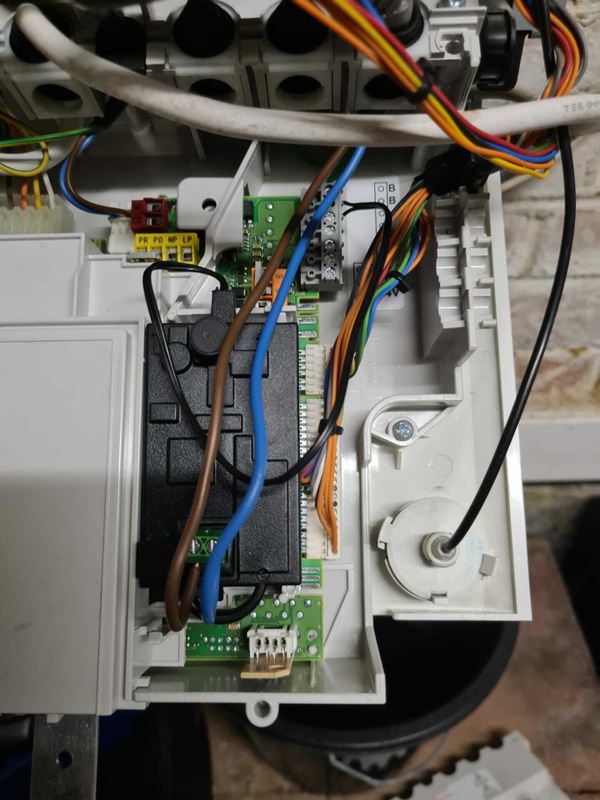

https://m.imgur.com/gallery/RaXfdOV

De blauwe en bruine draden gaan naar do OT1 en OT2 connecties van de Nest Heatlink.

[Verwijderd]

Oth_jr schreef op maandag 30 december 2019 @ 16:39:
https://m.imgur.com/gallery/RaXfdOV

De blauwe en bruine draden gaan naar do OT1 en OT2 connecties van de Nest Heatlink.

Heb je het inmiddels aan de praat gekregen? Ik zit met exact hetzelfde probleem. Gisteren geïnstalleerd zoals jou, maar ketel blijft verwarmen. Temperatuur 25° in huis, veel te warm. Tips om op te lossen zijn altijd welkom! :-)

[Oth_jr]

Jammee genoeg niet nee.

[Verwijderd]

ik volg...voor ik m'n aankoop doe. Werkt de thermostaat al naar behoren?

[Oth_jr]

Ik heb hem niet aan de praat gekregen. Heb met 2 verschillende nefit converters geprobeerd maar de ketel blijft non stop verwarmen en de Nest geeft de melding dat hij geen opentherm verbinding detecteert.
Ik wil nog eens in de instellingen van de ketel kijken. Maar daar heb ik nog geen tijd voor gehad.
Ik heb gezien dat je bij Junkers ook een soort Nefit converter kan kopen. Ziet er hetzelfde uit maar in het wit en kost 100 euro ipv 50.
Ik kwam in mijn zoektocht ook nog tegen dat Junkers de CT200 thermostaat Van Bosch aanbeveelt als smart thermostaat. Zit zowat in dezelfde prijsklasse maar ik heb nog niet echt onderzocht of de functionaliteit ook prima is.

Er nog wel even bij vermelden dat de meesten hem wel aan de praat hebben gekregen. Toevallig hebben Sven en ik hetzelfde fenomeen.

[ Voor 9% gewijzigd door Oth_jr op 10-01-2020 23:13 ]

[Pallieterke]

Is dit ondertussen opgelost?

[Verwijderd]

Vraag ik me ook af - voor ik eraan begin en mijn ketel in de vernieling werk

[Verwijderd]

Update - toch maar aan begonnen en Blogpost gevolgd. Alles lijkt op het eerste zicht te werken.

"Maar" 4 uur nodig gehad, maar ik ken dan ook niks van euh ... alles. Ik kan nog net een lamp vervangen.
Dit was toch wel iets anders - zelf stroomkabels "maken" etc ... nog nooit gedaan, maar blog legt alles goed uit.

[GVL98]

Beste,

ik heb onlangs een Nest thermostaat gekocht.
Vandaag heb ik alles geinstalleert maar twijfel nu wel. ik heb een Junker ketel TOP 22-3 ZSB CerapurSmart.
Ik lees hiernet dat ik een opentherm adapter nodig heb? Ik heb nu de kabels van aansluiting 6 (zie foto) naar de de aansluiting 2 en 3 van de heat link aangesloten.
Kan er mij iemand helpen? ik heb geen ervaringen met ketels.
Alavast bedankt!

[EngelbertDubois]

Volgens mij zal dat ofwel niet lukken ofwel enkel aan/uit werken (dus niet modulerend).

Normaal gezien moet je een adapter aansluiten op de BB poorten (nummer 26 op je schema) en dan de OT1 en OT2 poorten van je Nest Heatlink verbinden met de adapter.

[GVL98]

Beste,
Bedankt voor het zeer snelle antwoord!
waar kan ik zo een adapter kopen? En welke?

Alvast bedankt

[EngelbertDubois]

Je zal eens moeten kijken welke adapter er compatibel is met je ketel.

De welke ik gebruikt heb staat in mijn blog artikel, of bovenaan deze post.

[GVL98]

Oke dankjewel!

[GVL98]

Beste,
Ik heb vorige week de thermostaat geïnstalleerd met de converter en alles lijkt te werken. Geen foutmelding op de nest en de ketel werkt maar na een paar uur kwam er een foutmelding op de ketel: E9 Temperatuurbegrenzer in warmtewisselaar of temperatuurbegrenzer rookgassen heeft uitgeschakeld. We zijn aan het verbouwen dus de ketel heeft eventjes niet meer gewerkt. De radiatoren zijn eraf gehaald geweest. Ze zijn er terug om gezet en ontlucht. Kan dit een fout zijn door de nest?
Mvg

Gilles

[Verwijderd]

Ik heb je leidraad gevolgd om een boiler Junkers zwb 30-3 a23 met een Nest E thermostaat te verbinden.
Alles werkt!

[Verwijderd]

Hello,

first of all I would like to thank @EngelbertDubois for his support and answers to all those people that like me wanted to know more about the possibility to connect a Nest Thermostat E to a Bosch/Junkers boiler. On my case I have a Junkers Comfort Cerapur ZWN18-7KE23S0092, it is Heatronic 3 so I suppose that the adapter EMS to Opentherm from Nefit will do the job.
I have a thermostat Junkers FR50 which is connected to the BB ports on the Junkers Boiler. I already checked it.
When I bought my Nest Thermostat E I didn't know about this issue, therefore I ended up here and I'm glad I found this forum. I connected the heatlink to the cables available and paired it with the thermostat but it didn't work, the boiler seems to work non stop, but when the temperature is changed on the thermostat nothing happens to the boiler. It keeps only running non stop.
That's why I started to wonder if it wasn't compatible, so I found you here.
Now that I checked everything, I will order the Nefit adapter and hope for the best.
As I understood, I have to connect it to the BB ports using the black cables (there's no specific order where to put them). And the previous cables that are connected to the Thermostat from Junkers, I must connect them to the green connector from the adapter. Then I will connect the Heatlink to the end of this cable, where the old thermostat was. I don't need energy source because the Heatlink from Nest thermostat E has batteries.
After that it shout work right?
I am a bit afraid of it won't work cause I tried to connect the Heatlink before with those cables, no I don't know if I blew it up before. But I hope not because it is still connecting wirelessly with the Thermostat E.
Well, wish me good luck and thank you again for your support!
If someone thinks that it won't work, please let me know. Afraid to blew up my boiler.

Greetings from Germany,

Alex.

[wouterbeckers]

Verwijderd schreef op zaterdag 4 januari 2020 @ 08:56:
[...]


Heb je het inmiddels aan de praat gekregen? Ik zit met exact hetzelfde probleem. Gisteren geïnstalleerd zoals jou, maar ketel blijft verwarmen. Temperatuur 25° in huis, veel te warm. Tips om op te lossen zijn altijd welkom! :-)

hier zelfde probleem

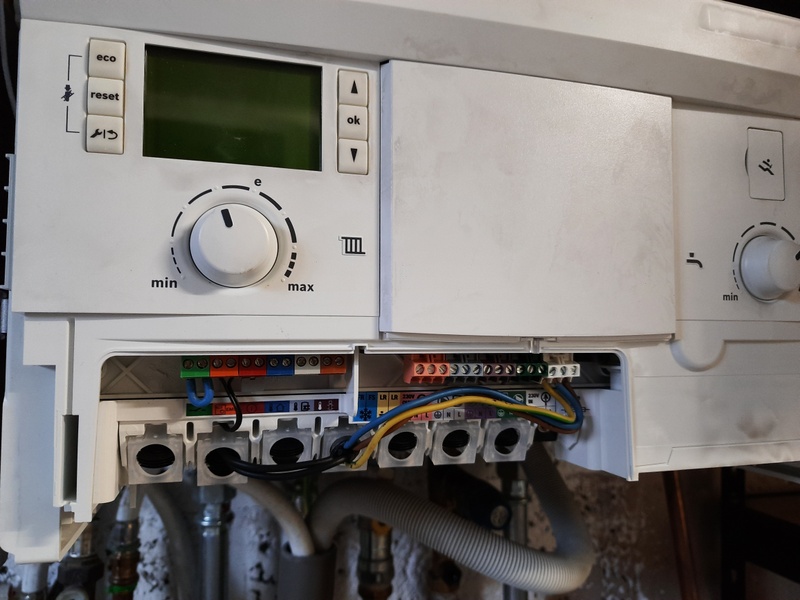

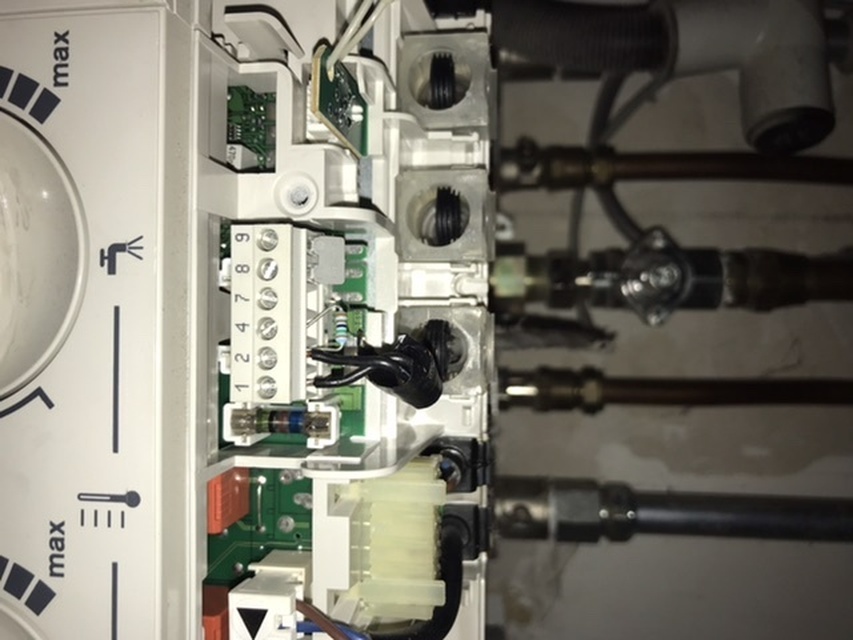

(tijdelijk aansluiting voor gemakkelijker te testen)








converter 7746901847 https://www.robbshop.nl/e...qAcOJiFLAdPEaAgF1EALw_wcB
de instelling van je nest moeten toch opentherm staan juist ?

[Oliver1]

Ik heb een Junkers Cerasmart Top30zwb (hr top) met de Anna thermostaat (aangesloten door installateur)
Ik wil mijn anna thermostaat vervangen door de Nestv3

Hoe zou ik deze het best aansluiten (voor mij is het aan en uitschakelen van de verwarming al voldoende dus zonder modulatie)
Mijn anna is aangesloten als volgt

2 draadjes naar de boiler die op 1 en 2 zitten en doorverbonden naar de smile (soort heat link van anna dan)


En 2 draadjes die naar de thermostaat lopen



Welk van de schemas moet ik gebruiken voor de nest,
Ik veronderstel de 230v combi boiler?

En moet ik de 2 draden die van de Smile (anna heat link) naar de boiler lopen gewoon aansluiten dan op de nest heat link slot 2 en 3 ?

En de 2 draden die naar de thermostaat gaan op t1 en t2 van de heatlink?
Of ben ik helemaal verkeerd?

[Pieterve]

Hi,
Ik heb een Buderus U122 ketel met aparte warmwater boiler (BHW)
Deze ketel heeft een UBA 4001 aansturing (netgoals de oude Nefit ketels) met het IRT protocol
Ik heb via de uitleg van hierboven via de IRT-EMS (Bosch adaptor) + EMS - OT de Google Nest v3 aangesloten. Deze herkent het OT signaal en kan de de ketel aanzetten.

Enkel het aansturen van het warmwater is niet mogelijk, ik kan in de app de temperatuur van het water uitlezen, maar als ik op aan/uit of Boost klik gebeurt er niets..

Iemand dit al kunnen op lossen?

[Tufeyl]

Hallo

hey, ik heb het blog eens doorgenomen om een module te plaatsen,.

ik heb een junkers top 30-3 zwb en ik wil een evhome hiermee gebruiken.

Als ik het goed begrijp moet ik :

1- De 2 draadjes van het kamerthermostaat loskoppelen van het ketel en deze bevestigen aan het groen blokje op het module.
2- Op het module het bijhangend draad losmaken van het oranje lusterklem en dit bevestigen aan het ketel, vanwaar we de kamerthermostaat hebben losgekoppeld.

Ik ga ervanuit dat ik met dit opstelling het ketel, bekabeld kan aansturen. Als ik het verbinding tussen het ketel en kamerthermostaat draadloos wil laten werken, moet ik dan het OpenTherm module van Honeywell gewoon aansluiten op het groen blokje van het omvormer ?

Aangezien het post al aantal jaren oud is, hoe s jullie ervaring met het module en werking ervan

Mvg

Tufeyl

[LarsFa]

Beste Engelbert,

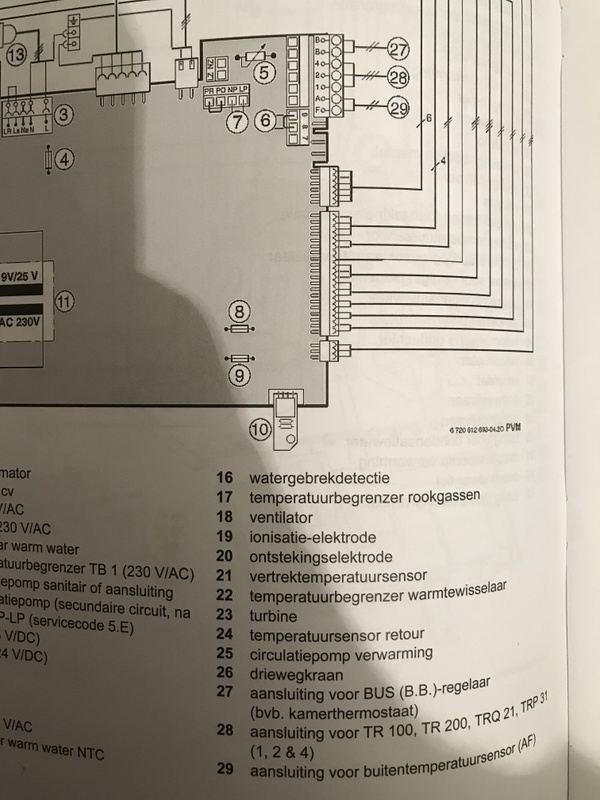

Als ik het dus goed heb, dan heb jij de convertor aangesloten op de 2 B B poorten aan nummer 27 en werkt deze modulerend?

Hopelijk reageert hier nog iemand

[ Voor 3% gewijzigd door LarsFa op 25-11-2020 21:09 ]

[EngelbertDubois]

Dag Lars,

Correct, op 27 in je schema

[LarsFa]

Alright, top! Bedankt!
Dan ga ik hier straks mee aan de slag. Nest zou straks moeten toekomen. De converter had ik van gisteren al in huis.
Denk dat jij hier zo een beetje de nationale held van Nederland en België geworden bent!

[EngelbertDubois]

Niet overdrijven

Ik heb een berekende gok gemaakt, en vooral veel geluk gehad.

Toch merk ik dat het niet overal werkt, bij sommigen lukt het niet, geen idee waarom, maar hopelijk heb jij succes. (niet dat ik anderen geen succes wens )

[ Voor 9% gewijzigd door EngelbertDubois op 26-11-2020 16:15 ]

[LarsFa]

Hier werkt het zonder problemen, van de eerste keer. Volledig jouw 'how to' gevolgd icm de stappen op de Nest zelf en geen problemen ondervonden. Nu kijken om alles te kunnen integreren in een HASS systeem, maar dat is voor in een ander topic hier

[EngelbertDubois]

Goed om te horen.

HASS en Nest gaat niet meer doordat een API van Nest niet meer toegankelijk is. Moest je een manier vinden, ik wil het ook wel weten

[bastdut]

@EngelbertDubois

I have a Junkers boiler Cerapur Smart A TOP 22/28-3CE ZWB.

I contacted Junkers that confirmed opentherm would be working with the adapter: EMS-OT 7746901847.

I found this: https://wifithermostaten....w8c9xu73hYDhoCcXYQAvD_BwE and was wondering if this would work with my boiler?

[EngelbertDubois]

That *should* work, the EMS OT converter appears to be the same throughout all different Bosch brands.

YMMV though, it is not that there is a bunch of information about the converters out there. Buy one, try it out, if it doesn't work, return it.

[bastdut]

@EngelbertDubois

How can I say if this will work or not?

[EngelbertDubois]

Your Nest will complain if it doesn't work. 🙂

[erik_vh]

allereerst aan de topic starter (EngelbertDubois) bedankt voor de step by step uitleg. In eerste instantie durfde ik het niet aan om de nest te installeren maar na het lezen van uw handleiding zie ik het wel zitten.Als ik het goed heb zit ik met dezelfde ketel als de uwe.
Ik zou enkel nog eens willen weten waar jullie die openTherm module vandaan hebben?

ondertussen artikel gevonden en besteld. nu wachten tot alles binnen is.

alvast bedankt!

[ Voor 9% gewijzigd door erik_vh op 11-01-2021 10:42 . Reden: artikel gevonden en besteld ]

[erik_vh]

wie kan mij helpen, ik heb een Cerapur TOP 30-3 ZWB A 23 ik heb alles aangesloten zoals in de BLOG maar krijg de melding H73 kan geen OT gedetecteerd. Ik heb alles al eens opnieuw opgestart. de bedrading overlopen of die goed vast zitten, maar probleem blijft (helaas).

heb mijn vrouw moeten overtuigen om een nest te kopen dan moet die ook werken... anders heb ik een probleem.

weet er iemand hoe ik die eventueel gewoon via aan/uit kan instellen?

allen bedankt voor de hulp!!

[Lucas Ouderits]

Gelukt!!!

[ Voor 56% gewijzigd door Lucas Ouderits op 07-02-2021 18:27 ]

[househnrdjnfn]

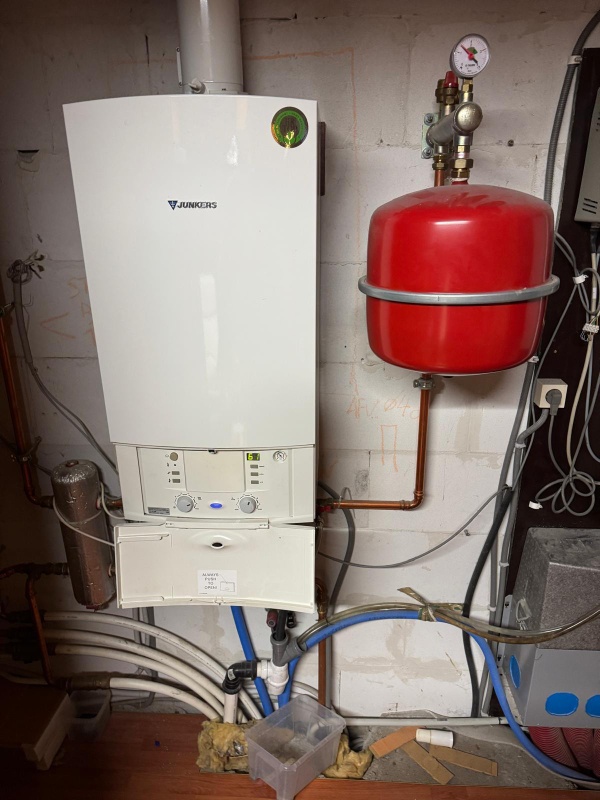

Ik heb een TOP 42-3 ZWB Cerapur en ik ben van plan een NEST thermostaat te gebruiken (wired).
Wat niet duidelijk voor mij is; waar de Nefit OT converter connecties naar toe gaan?

Heb je hier misschien fotos van?

Mijn 2e uitdaging is dat ik een 2e nest wil gebruiken als 2e zone (wireless).
Ik denk dat ik beide heatlinks kan aansluiten op de converter?

[EngelbertDubois]

Foto's kan je zien in mijn blog post + de uitleg lezen, staat er allemaal in.

zwarte draadjes OT converter in BB poorten Heatronic. OT poorten heatlink aan groene connectoren van converter verbinden.

Hoe je het doet met een tweede nest heb ik geen idee. Maar deel alleszins je ervaringen.

[vlamos]

Heeft iemand deze setup al werkende gekregen met een junkersIPM2 module voor de aansturing van 2 circuits ? Ik heb de nest aangesloten op de BB poort van de IPM2 maar dit blijft een foutmelding geven.

[ Voor 39% gewijzigd door vlamos op 17-02-2021 21:00 ]

[Spoeff]

Hallo

Ik doe mn ketel open en zoals je op de foto ziet is mijn huidige thermostaat aangesloten op het groene blokje namelijk op de LR en Ls.

Ik vroeg me af wat er bij jouw dan aangesloten zit op deze poorten als jij de thermostaat op BB aansluit
Zit er een lus tussen LR en Ls of gewoon weg niks? Ik kan het niet goed zien op de fotos...

[ Voor 35% gewijzigd door Spoeff op 05-04-2021 01:49 ]

[EngelbertDubois]

Interessant, dat wist ik niet, kan ook een hulp voor anderen zijn.

Ik heb mijn ketel nog eens open gedaan. En de poorten Lr en Ls waarover je spreekt zijn bij mij schijnbaar door een Jumper met elkaar verbonden.

Ik voeg straks de foto's toe aan mijn blogpost en laat hier nog iets weten

[TheShadow]

Van mij ook een dikke buiging voor @EngelbertDubois
Vorige week ging ik enthousiast aan de gang met de Nest, want die zou op vrijwel alle ketels passen...

Al zoekend kwam ik al vlug op dit topic en zo heb ik gister de boel ook werkend gekregen op mijn Bosch-ketel.




De foto's waren een feest van herkenning en volgens mij is het dan ook dezelfde ketels als de Junckers van jou.
Ik besloot de interface vast te maken achter het bedieningspaneel, mede omdat het plastic scharnier aan de onderkant blijkbaar bij het laatste ketelonderhoud gesloopt is. (vandaar ook het tafeltje)

[EngelbertDubois]

Spoeff schreef op maandag 5 april 2021 @ 01:48:
Hallo

Ik doe mn ketel open en zoals je op de foto ziet is mijn huidige thermostaat aangesloten op het groene blokje namelijk op de LR en Ls.

Ik vroeg me af wat er bij jouw dan aangesloten zit op deze poorten als jij de thermostaat op BB aansluit
Zit er een lus tussen LR en Ls of gewoon weg niks? Ik kan het niet goed zien op de fotos...


[Afbeelding]

Ik heb de blogpost geupdate met fotos van de jumper tussen Lr en Ls.

[Minas]

Ik heb een TOP 22/28-3 ZWB van Junkers. Een zelfmodulerende ketel.
De aansluiting naar de heatlink lukt niet zo goed.

Dus in de ketel zit het op de BB aansluiting.
Moet dit in de heatlink op 1&2 of op 2&3?

Alvast bedankt.

[lewis f]

Spoeff schreef op maandag 5 april 2021 @ 01:48:
Hallo

Ik doe mn ketel open en zoals je op de foto ziet is mijn huidige thermostaat aangesloten op het groene blokje namelijk op de LR en Ls.

Ik vroeg me af wat er bij jouw dan aangesloten zit op deze poorten als jij de thermostaat op BB aansluit
Zit er een lus tussen LR en Ls of gewoon weg niks? Ik kan het niet goed zien op de fotos...


[Afbeelding]

Hey,

Ben zelf ook bezig een oude thermostaat te vervangen door in mijn geval tado, en kwam dezelfde situatie tegen. Een oude draadloze ontvanger tussen Lr en Ls en de B terminals die vrij waren.

Heb nu Lr en Ls met elkaar verbonden en de tado wireless receiver op de 2 B connectoren.

In eerste instantie leek dit het te doen maar de ketel lijkt niet meer uit te schakelen nadat er om warmte is gevraagd.

Heb je toevallig ook iets moeten veranderen in de instellingen van de ketel?

[Koen Coehorst]

Beste Engelbert,

Ik heb met veel belangstelling uw Posts gelezen, maar ik krijg helaas een foutmelding als ik de link wil volgen. Zou graag uw stappen gebruiken om mijn nest thermostaat aan te sluiten op mijn Junkers ketel.
Zou u de link kunnen checken of mij het overzicht bezorgen?

Super bedankt! 🙏🏼

Koen Coehorst

[EngelbertDubois]

Dag Koen,

Excuses, de blog was offline door een update, ik heb ze terug online gezet.

[GigioGig]

lewis f schreef op maandag 28 juni 2021 @ 15:20:
[...]


Hey,

Ben zelf ook bezig een oude thermostaat te vervangen door in mijn geval tado, en kwam dezelfde situatie tegen. Een oude draadloze ontvanger tussen Lr en Ls en de B terminals die vrij waren.

Heb nu Lr en Ls met elkaar verbonden en de tado wireless receiver op de 2 B connectoren.

In eerste instantie leek dit het te doen maar de ketel lijkt niet meer uit te schakelen nadat er om warmte is gevraagd.

Heb je toevallig ook iets moeten veranderen in de instellingen van de ketel?

Hi Lewis, sorry for posting in English but I don't speak dutch and I don't wanna risk it with the translator.

Were you able to make it work with Tado? I'm very close to trying exactly what you have done already.

Thanks!

[KoningKeizer]

wouterbeckers schreef op dinsdag 13 oktober 2020 @ 20:02:
[...]


hier zelfde probleem
(tijdelijk aansluiting voor gemakkelijker te testen)[Afbeelding]


[Afbeelding]

[Afbeelding]

[Afbeelding]

converter 7746901847 https://www.robbshop.nl/e...qAcOJiFLAdPEaAgF1EALw_wcB
de instelling van je nest moeten toch opentherm staan juist ?

Hey,


Ik zit met dezelfde boiler & adapter, en krijg dezelfde melding, alles verwarmd hier ook naar 25 graden ondertussen -_- Heb jij hier toevallig al een oplossing voor gevonden?

Enige verschil dat ik kan vinden tussen mij en TS zou kunnen zijn dat de heatlink power krijgt van de boiler ipv apparte stroomkabel, maar dit lijkt mij geen effect te hebben, toch?

En mijn kabeltjes zitten wel degelijk goed vast

[weyn p]

hey ik heb een Junkers cerasmart TOP 26 ZWB kan ik deze aansluiten op een Nest learning Thermostaat ?
zo ja hoe moet dit gebeuren.

Al veel dank

[Tosche]

Hallo allen,
Ook bedankt aan Engelbert voor de interessante bijdrage. Ik heb zelf exact dezelfde ketel dan jou MAAR ik heb twee CV-circuits (1 vloerverwarming gemengd en 1 klassiek radiatorcircuits) en voor zover ik lees en alles uitzoek bestaat er geen interface die compatibel is met Heatronic 3 als deze 2 cv-circuits heeft. Ik hoop dat iemand op het forum hier hulp kan bieden want ik wil niet meer gebonden zijn aan het merk en met open standaard protocollen kunnen verder automatiseren ;-)
Groeten,
Tosche

[EngelbertDubois]

Voor zover ik weet is het mogelijk om 2 Nest thermostaten aan te sluiten op dezelfde ketel, maar hoe dat weet ik niet. Ik heb enkel ervaring met 1 circuit.

[Tosche]

Dank u Engelbert,
Heeft iemand anders ervaring met het aansturen van twee circuits? De logica is hierbij dat de ketel de meest energie-efficiënte stooklijn (dat van de vloerverwarming) aanneemt als het andere circuit (radiatoren) geen vraag stuurt naar de ketel...
Groeten,
Tosche

[is01]

Beste engelbert ik weet dat ik Junkers CV ketel hebt alleen ik weet niet zeker of modulerend is. Op dit moment is de kamer thermostaat aangesloten op 1, 2, 4. In de thermostaat zie ik dat 1 NO is en 2 = comm, 4 = NC

[EngelbertDubois]

Ik ben absoluut geen expert. Maar voor zover ik begrijp is je thermostaat vermoedelijk niet modulerend, maar dat wil niets zeggen over je ketel, kan zijn dat die wel modulerend is, maar tot nu toe enkel nog maar aan/uit gewerkt heeft doordat er een verkeerde thermostaat aangesloten is.

[is01]

Beste Engelbert bedankt voor de antwoord. Dat vermoeden heb ik ook idd want mijn kamer thermostaat die maakt altijd harde klik geluid als ie cv aan of uit schakelt.
Ik weet nu dat de rode plaat een soort regelaar is. Ik heb hieronder een plaatje. Misschien weet iemand hoe ik de heatlink moet aansluiten.

[EngelbertDubois]

Ik kan je niet verder helpen, wat ik zou doen is de exacte uitvoering van je boiler te weten zien te komen, de handleiding ervan opzoeken, en over thermostaten lezen.

Want het is niet enkel te weten komen of de thermostaat moduleert (om het op mijn manier te gaan gebruiken), het is weten welke versie van EMS gebruikt wordt, en of die compatibel is met de adapter.

Je kan natuurlijk ook de nest aan/uit aansluiten, dan zal het werken op dezelfde manier waarop je thermostaat nu werkt. Maar hoe je dat doet, dat weet ik niet.

Indien je dat zelf niet weet of geen vertrouwen mee hebt, kan je het misschien vragen aan je loodgieter of de dienst die je ketel komt onderhouden.

[is01]

Beste Engelbert ik heb een poging gedaan de heatlink aan te sluiten net als de aansluiting in de thermostaat en het lijkt te werken. Ten minste hij schakelt nu de cv aan als ik de temperatuur hoger zet. En nu kijken of hij ook de cv kunnen uitschakelen. Ik hou je op de hoogte.
Update: uitschakelen van de cv werkt ook 😃
Nog bedankt voor de advies 👍

[ Voor 12% gewijzigd door is01 op 16-11-2021 14:04 ]

[1Steve]

Beste,

Ik heb een junkers cerasmart top22-28 zwb ,
mijn vraag of deze zal werken met een google nest thermostaat v3?
Moet waarschijnlijk een adapter kopen na lezen van de posts hier?
Heb nu een TR200 thermostaat aangesloten met kabels 1,2 en 4

groeten

[DonKiluminati]

Junkers TOP 22-28-3 CE ZWB hier.

Super bedankt voor deze topic @EngelbertDubois !!

Heb een Opentherm converter gekocht via volgende webshop:
https://www.comwo.nl/nl/1796542/nefit-opentherm-converter/

Zoals bij andere poster met dezelfde ketel zat mijn thermostaat aangesloten op de LR Ls poort.
Heb daar een brugje gezet en de converter op de B B poorten en nu werkt het!
Bij mij was er wel een plaatsje om de converter ongeveer vast te klikken :-)

Hieronder wat foto's ter inspiratie:

[RedC]

Beste iedereen,

Ik post hier even mijn situatie alvorens ik zelf aan de slag ga. Mijn 5 (!!) oude Itho Daalderop Cube One https://www.ithodaalderop...onsument/product/03-00133 had de geest gegeven. Deze werd aangestuurd door een Tado Slimme thermostaat en hiermee kon ik zowel verwarming als warm water aansturen (door OpenTherm? of heeft dat er niets mee te maken)

De man die mijn CV onderhoud doet verkoopt Junkers (nu Bosch) en na alles (echt alles geprobeerd te hebben op die Daalderop) kwam ik tot het besluit van toch maar een nieuwe ketel te hangen: Bosch Condens 3000 W (ZWB28-3CE23 S3600) Standaard zou deze geen OpenTherm hebben dus ik was al bezorgd

De ketel werd door de installateur op onderstaande manier aangesloten (blauw/wit + bruin/wit)

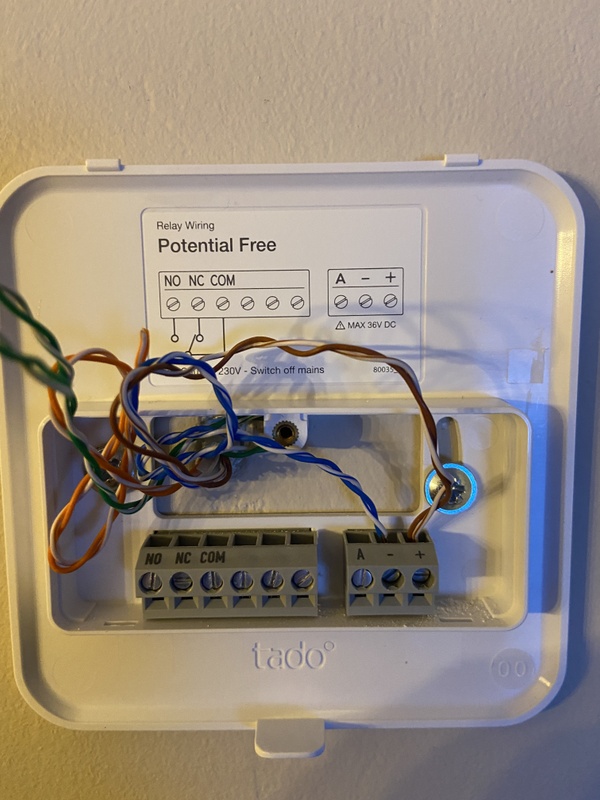

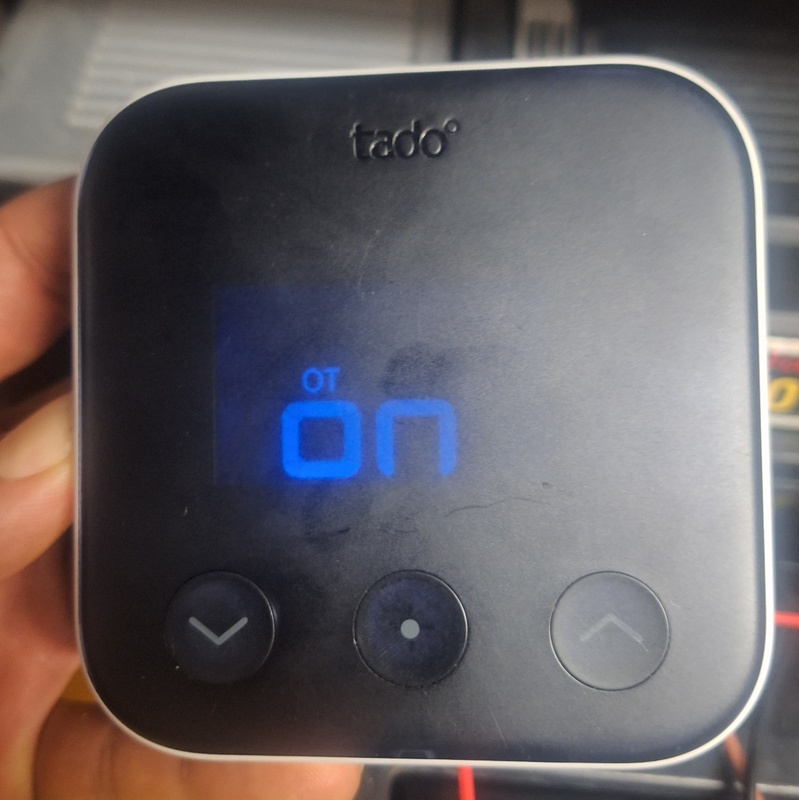

Tado Thermostaat: (werkte op deze manier met mijn Itho Daalderop


Wat stel ik vast:
Ik kan de verwarming wel aansturen via mijn Tado slimme thermostaat, maar niet mijn warm water. Wat dus wil zeggen dat de ketel altijd (24/24) aan staat om het water op een bedrijfstemperatuur te houden. De verwarming springt wel uit, maar door dat hij om de zoveel tijd het water even warmt blijft er dus gasverbruik. Bij mijn vorige ketel kon ik s nachts ook het warme water uit zetten zodat de ketel echt niets verbruikte.

Mijn vraag aan jullie is nu: kan ik dit oplossen met die OpenTherm module?

[ Voor 0% gewijzigd door RedC op 08-01-2022 11:32 . Reden: Fout ketel type opgegeven ]

[Ronny20be]

Dag Engelbert,

Bedankt, je tutorial was zeer hulpvol en door jou heb ik de nest met succes kunnen aansluiten.
Ik heb zelf een ZWB30-4C ketel en hier is een EMS poort op aanwezig (bereikbaar door aan de onderkant van de front 3 vijzen los te maken, deze zijn genummerd met 1,2,3) dus wil ik nog even kort de verschillen meegeven in de hoop dat dit ook iemand kan helpen.

Ik heb net zoals jij de Nefit converter gekocht maar ik heb deze op mijn model gewoon kunnen aansluiten met de oranje connector op de oranje poort (EMS).
Mijn oude thermostaat was aangesloten op de aan/uit-temperatuurregelaar (zie groene poort op foto). Ik heb deze kabeltjes losgemaakt en deze dan langs de andere kant van de converter aangesloten. Dan op de plaats van mijn oude thermostaat de heatlink (OT) aangesloten op deze 2 kabeltjes en de heatlink voorzien van stroom.
Dan de thermostaat ingesteld en via apparaten een test uitgevoerd maar ik kreeg het maar niet aan de praat.
Na een uur vloeken en sakkeren de handleiding gelezen en daaruit heb ik kunnen opmaken dat ik de aan/uit-temperatuurregelaar poort moest overbruggen. Daarna werkte alles perfect!

Update: pintje getrakteerd, schol

[EngelbertDubois]

Bedankt 🍺

[Hugo Jan B]

Beste Engelbert,
Kan het zijn dat https://carly.be/using-th...lating-junckers-boiler-1/ weer down is?
Groeten Hugo

[EngelbertDubois]

Dag Hugo Jan,

Excuses, staat terug online.

[Hugo Jan B]

Dank Engelbert, nu heb ik het hele verhaal goed leesbaar. Mooie zoektocht geweest voor je.

[mauribel]

Hallo Engelbert,
kan je mij tonen waar ik de easycontrol adapter op deze Junkers ZWBR 7-30 A moet aansluiten?
Ik vind nergens de BB poorten waar jij de converter hebt aangesloten.

[EngelbertDubois]

Hey Mauribel, sorry maar daar kan ik je niet mee helpen, ik ben geen Junkers expert, en wil je dus ook geen verkeerde informatie geven. Je eerste stap is de handleiding lezen, en indien je het daar niet vind, of je ziet het niet zitten om zelf te proberen, niet de hulp inroepen van een professioneel.

[mauribel]

Bedankt Engelbert,
volgens een technieker zou ik niet ander kunnen dan gebruik te maken van de klemmen LS-LR daar er op deze ketel nog geen BB klemmen zit..... Verder zijn wij heel tevreden geweest van het toestel, en hebben we nooit herstellingskosten gehad! Deze is nu 19 jaar oud en we overwegen toch stilaan een vervanging alvorens de kosten opduiken.
Maar ja, nu begint het hoofdbreken over de keuze van de opvolger !!!

[EngelbertDubois]

Ik zou aanraden om ervoor te zorgen dat je ketel Opentherm ondersteunt.
Dan hang je niet meer vast aan thermostaten van de fabrikant zelf, en kan een 3rd party thermostaat (zolang het ook Opentherm ondersteunt), de ketel correct aansturen.

Nest is zo een thermostaat, maar je kan dan ook gaan kijken naar alternatieven (Evohome is ook voorbeeld).

[wdvill]

Dit topic heeft zo te zien al velen geholpen... @EngelbertDubois , is het mogelijk dat je webpagina weer offline is?

[EngelbertDubois]

Excuses, is terug online.

[anis.b]

hello

ben ik het of is die adapter niet meer leverbaar of levertermijnen van meer dan 3weken

[anis.b]

die converter is overal uitverkocht!

iemand enig idee waar ik het toch nog kan krijgen ? of een alternatief?

[wlang]

anis.b schreef op woensdag 11 januari 2023 @ 22:01:
hello

ben ik het of is die adapter niet meer leverbaar of levertermijnen van meer dan 3weken

Ik heb de 7746901847 in november besteld maar nog niet binnen. Leverdatum wordt steeds uitgesteld

[ Voor 2% gewijzigd door wlang op 13-01-2023 11:23 . Reden: Type nummer toegevoegd ]

[polomora]

Dag Engelbert,

Het is me gelukt om de Nefit adapter aan te sluiten voordat ik jullie website vond. Maar was leuk om de bevestiging te krijgen.

Ik heb een Bosch Condens 7000i en die werkt goed samen met mijn Google Nest, maar alleen voor verwarming. Ik kon de Nest niet gebruiken om de warmwaterboiler te bedienen. De ketel negeert alle warmwaterinstellingen op de Nest en gebruikt alleen de instellingen op de ketel zelf.

[ Voor 0% gewijzigd door polomora op 14-01-2023 18:23 . Reden: Typfout ]

[anis.b]

Hallo ik kom terug met een OPLOSSING voor de uitverkochte EMS.
Ik heb 2 dagen non stop zitten zoeken naar oplossingen omdat ik natuurlijk niet lang wil wachten. ik heb naar nest pro's zitten bellen tot ik er een vond die het wilde verkopen. sommigen vereisen wel dat ze het komen installeren je kan dan gewoon de volgende bellen. het is ietske duurder maar de moeite waard om niet lang te wachten denk ik

https://nest.com/choose-your-country/widget/pro-finder

degen die mij goed heeft geholpen en verkocht heeft met een fair prijs is GM-Technologies in zemst.
www.gmtechnologies.be

[Ouchen80]

@anis.b mag ik weten wat de vraag prijs was ?

[ejjb]

Beste Engelbert (en allen),

Bedankt voor je uitleg, veel geleerd tot zover, maar krijg het helaas niet werkend op mijn CV, wellicht heb jij of iemand anders nog suggesties.

Ik heb een Nefit Trendline HRC30, op de oranje EMS port zat de bedrading naar de oude termostaat.

Ik heb de OT conveter aangesloten op de Oranje EMS aansluiting. De groene porten van de OT converter gaan naar de heatlink (OT1 en OT2). En de heatlink T1 en T2 gaan naar de Nest.
Volgens mij klopt dit allemaal en hoeft er verder niets op de CV gedaan te worden?

Ik krijg op de nest echter H73 (OpenTherm not connected). De verwarming blijft constant verwarmen in de tussentijd.

Enig idee wat hier mis gaat?

[EngelbertDubois]

Dag ejjb,

Ik heb het even opgezocht maar ik vind niet zo heel veel informatie over je ketel. Voor zover ik begrijp is het geen Heatronic besturing, maar aangezien er EMS op je controlepaneel staat, moet het toch iets met die communicatietaal te maken hebben, maar is het misschien een andere versie, die je converter niet begrijpt.

Dat is een beetje het drama met alles van Bosch/Nefit/Junkers. Er is heel weinig documentatie over terug te vinden is waardoor je geforceerd wordt om te zelf te proberen.

Ik kan je niet in de goede richting sturen, want ik ken er ook niet veel van. Ik ben iemand die geluk gehad heeft met mijn eigen ketel, en z'n bevindingen online gepubliceerd heeft met de bedoeling anderen te helpen, maar verder dan dat gaat mijn kennis jammer genoeg niet.

[ejjb]

Bedankt voor je snelle reactie! Gezien jouw bevindingen en informatie die ik online vind kan het eigenlijk niet missen dat ik alles goed heb aangesloten en dat de vertaling van converter op de een of andere manier inderdaad mis gaat.

Ik zet de converter en Nest te koop en ga denk ik maar naar een alternatief op zoek.

Fijn weekend!

[Acroach]

ejjb schreef op vrijdag 17 maart 2023 @ 15:54:

Ik zet de converter en Nest te koop en ga denk ik maar naar een alternatief op zoek.

Welk type converter heb je? Wellicht heb ik interesse om hem over te nemen.

[MitLJ]

Dag Engelbert,

beetje later, maar ik zit hier thuis met hetzelfde probleem.
Ik schets even....

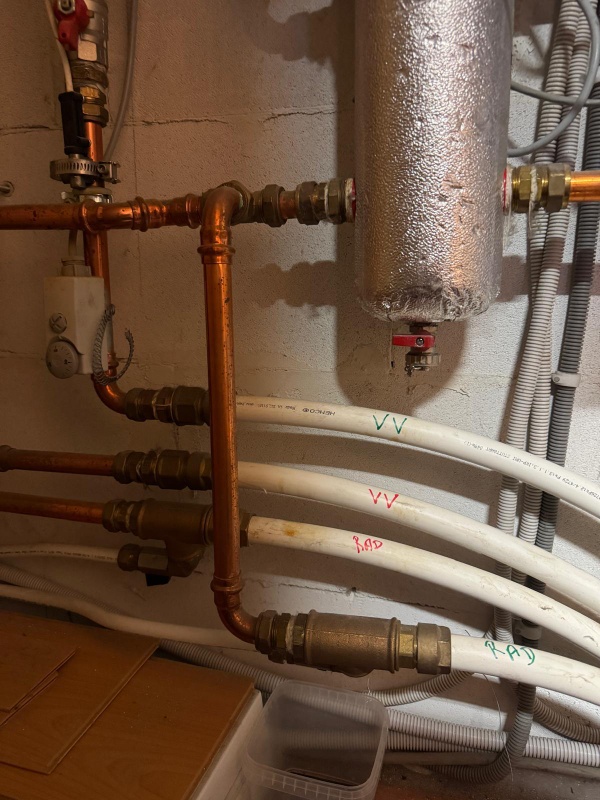

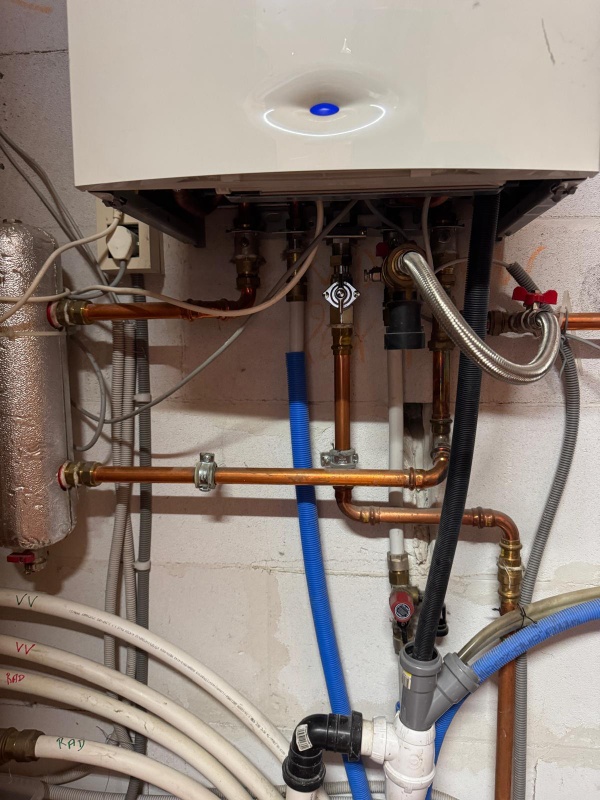

We hebben een junkers ZWB 30-3 junkers ketel met momenteel een FW200 thermostaat in de leefruimte.

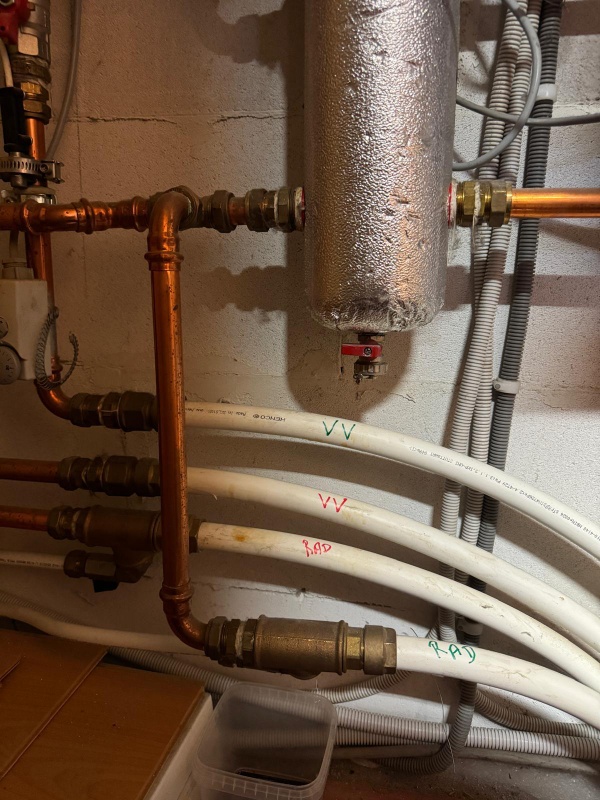

Het gelijkvloers heeft vloerverwarming, de bovenverdieping heeft radiatoren.

Op dit moment wordt alles gelijk gestuurd, als er warmte gevraagd wordt (automatisch of door zonnestandje) kan ik de radiatoren boven ook gebruiken.
Echter gaat dan steeds de vloerverwarming beneden mee verwarmen, wat bij thuiswerk of studerende kinderen niet altijd bedoeling is

Ik had dus graag een slimme thermostaat gehad, waarbij ik de radiatoren onafhankelijk kan laten verwarmen zonder dat de vloerverwarming mee gaat verwarmen.

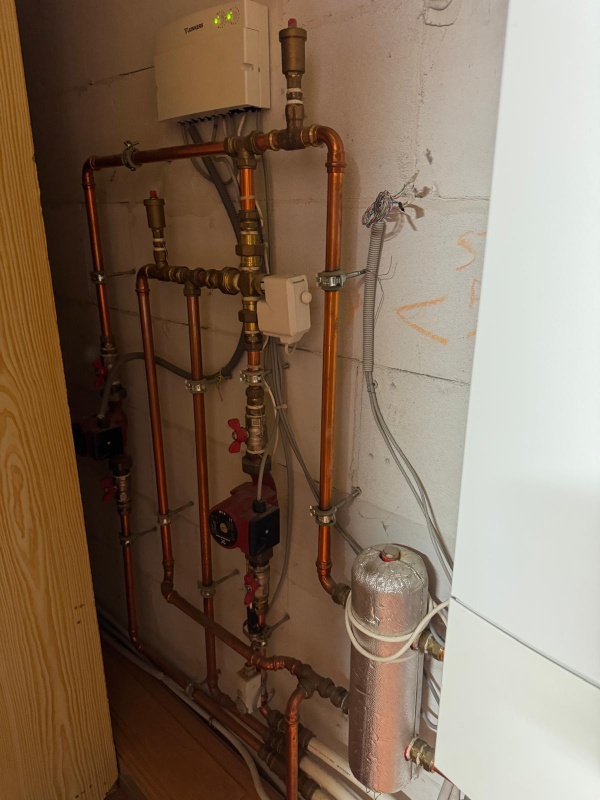

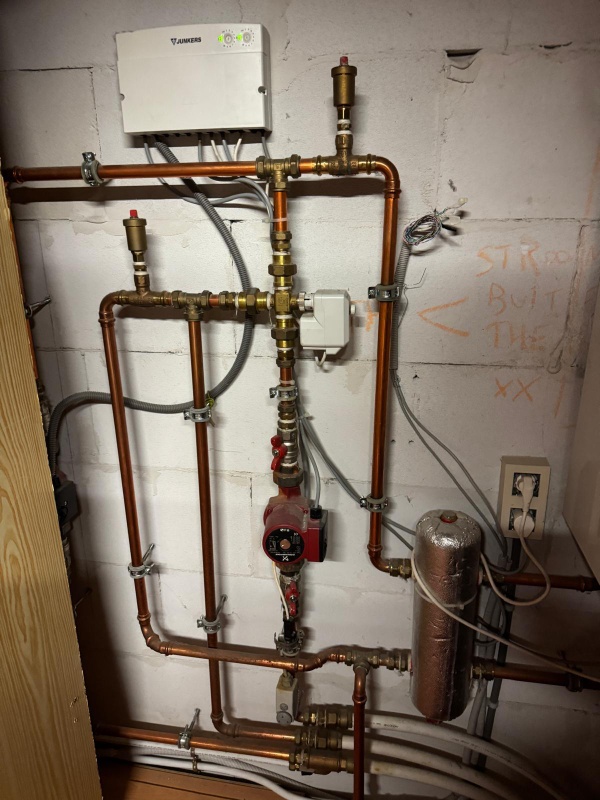

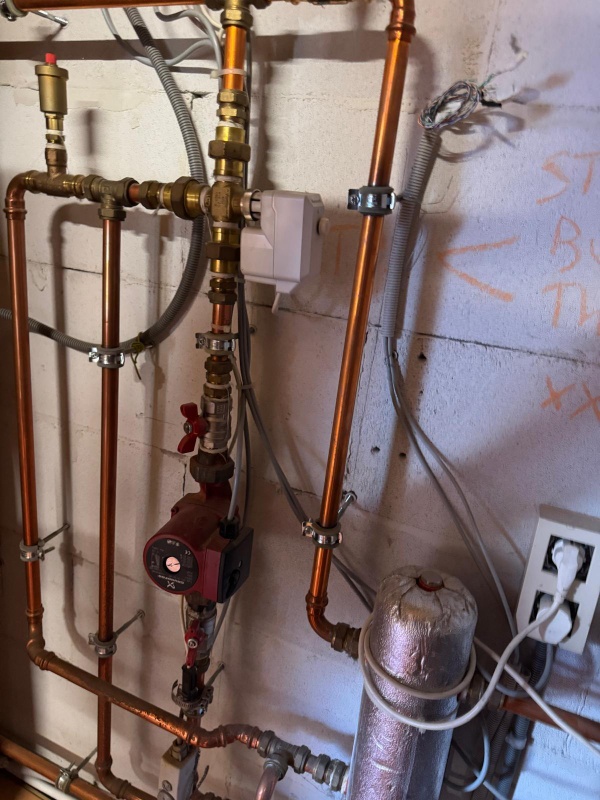

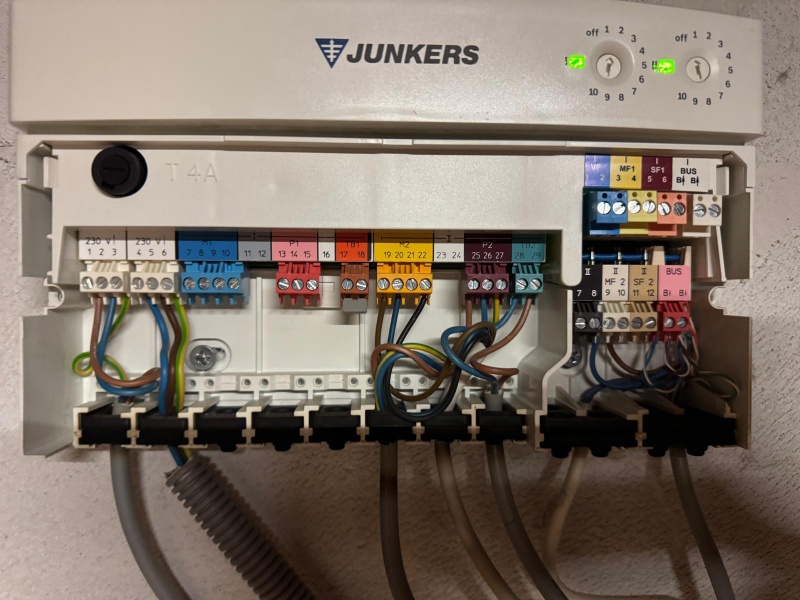

Er zit een IPM2 gekoppeld die de pompen aanstuurt van de beide circuits (denk ik....).

Kan dit met de setup die jij gedaan hebt ? dat ik daar het circuit van de radiatoren onafhankelijk van dat van de vloerverwarming apart kan sturen ?

Of is hier een andere setup nodig ???
Alle tips zijn meer dan welkom, zijn hier al paar jaar over aan nadenken... zonder enige oplossing te vinden

[ Voor 3% gewijzigd door MitLJ op 08-12-2024 10:25 ]

[EngelbertDubois]

Ik denk dat je zal moeten kijken naar een systeem als Evohome.

Daar kan je circuits afzonderlijk van elkaar mee regelen dmv thermostatische kranen die dynamisch open en toe gaan afhankelijk van de temperatuur die ingesteld staat.

Dat systeem kan ook de vraag naar de ketel afstellen op basis van verschillende temperatuur sensoren in tegenstelling tot 1.

Maar of, en hoe dat werkt met vloerverwarming weet ik niet.

[Evrolix]

Hallo,
Heb een Junckers ZSB 28-3 (geen idee of die OpenTherm ondersteunt) en de FR 110. Wil die laatste vervangen door een Tado X thermostaat.
Heb ik een EMS convertor nodig? Waar zijn die nog beschikbaar en hoe aan te sluiten?
Alvast dank!

[netterke]

Hey allemaal,

Ik heb in mijn nieuwe woning een Junkers TOP 42-3 ZWB. De foto's en de beschrijving uit de blog kloppen helemaal met mijn model. Dus, een nefit besteld en alles aangesloten met nest heatlink. Helaas geen modulerende ketel. 😞

Heb alles 3x opnieuw gedaan, maar het reslutaat blijft hetzelfde. De nest is happy en doet zijn ding. Geen klachten over ontbrekend ot-signaal of zo. Dus in vermoed dat de nefit converter wel doet wat hij moet doen. De ketel echter blijft gewoon constant verwarmen. Zelfs als ik op de nest de verwarming uitschakel (zomerstand dus) blijft de ketel rustig doorgaan. Zijn er dingen, instellingen die ik nog kan nakijken? Jumper zit op zijn plaats, nefit op bb aansluiting, nest correct ingesteld, ...

Ik heb de nest nu voorlopig aangesloten via de aan/uit-methode en dat werkt wel. Maar dat zou zonde zijn van de modulerende ketel om hem zo te laten staan.

Bedankt voor het advies!
Groetjes, Joachim

[Nookes]

Succesvol een Tado X werkend gekregen in combinatie met een Junkers Top 22/28-3 ZWB dankzij dit fijne topic!

@EngelbertDubois Pintje gedoneerd :-)

[ Voor 16% gewijzigd door Nookes op 30-09-2025 16:21 ]

[K0ZZM0]

Leuke topic.

Voor ik hieraan begin vroeg ik me af hoeveel je met zoiets kan besparen op jaarbasis voor een gemiddelde installatie. Ik weet natuurlijk dat dit afhangt van veel factoren, maar als het dan gaat over zo'n Junkers zwb 42-3 (doorstromer), hoeveel % ?
Want al deze extra snufjes kosten al snel een paar honderden euro's.

Alsook zijn er nogal wat gelijkaardige wifi thermostaten beschikbaar op Aliexpress, iemand hier al testen mee uitgevoerd?

[dodvip123]

Hoeveel voltage moet je meten bij de aansluiting waar de kamerthermostaat moet komen na het installeren van de converter? Ik meet ook 14-15v voor ik de converter ertussen zet zoals in de blog. Het lukt mij maar niet met de Buderus Logamax GB162 (EMS protocol). Mogelijk kapotte converter ontvangen? ik meet geen voltage als ik de converter ertussen steek.

[ Voor 45% gewijzigd door dodvip123 op 12-12-2025 15:46 ]

[EngelbertDubois]

Ik wou dat ik je kon helpen, maar sinds kort woon ik niet meer in de woning met de ketel uit deze topic, dus ik kan niet snel even het voltage meten.

Misschien kan iemand anders je hier helpen?

[inta]

Nookes schreef op dinsdag 30 september 2025 @ 16:17:
Succesvol een Tado X werkend gekregen in combinatie met een Junkers Top 22/28-3 ZWB dankzij dit fijne topic!

@EngelbertDubois Pintje gedoneerd :-)

@Nookes , Ik heb ook een Tado X Smart Thermostat wel met een Junkers Top 42-3 ZWB. Ik ben niet zeker dat alles werkt met de Tado X. Mijn boiler blijft uit ook al zet ik de temperatuur in Tado X op 30.

Ik heb dus zo een EMS-OT convertor tussen mijn boiler en mijn. Tado X geplaatst, BB met OT+,- verbonden, maar de boiler reageert er niet op. Er is nochtans een connectie. Door lang op hoger en lager te drukken op de Tado X, zie ik OT on, en dit betekent dat OpenTherm correct aangesloten is. Anders staat er OT no.



Als ik bovendien de aanvoertemperatuur aanpas in de app, bvb op 55 zoals hieronder



Dan zie ik dit na een paar minuten ook op de boiler onder servicefunctie 6C (door thermostaat gevraagde vertrektemperatuur). De thermostaat volgt dus netjes wat ik in de app ingeef (na een 10-tal seconden)

En toch reageert de boiler niet als ik de temperatuur op de Tado X op 30 graden zet. Enig idee wat ik nog kan proberen?
In de app is er trouwens ook een optie om het warm water te regelen. Werkt dat? Doet dat iets bij jou?
