Kamstrup Multical 302 met Pi uitlezen en domoticz

[AUijtdehaag]

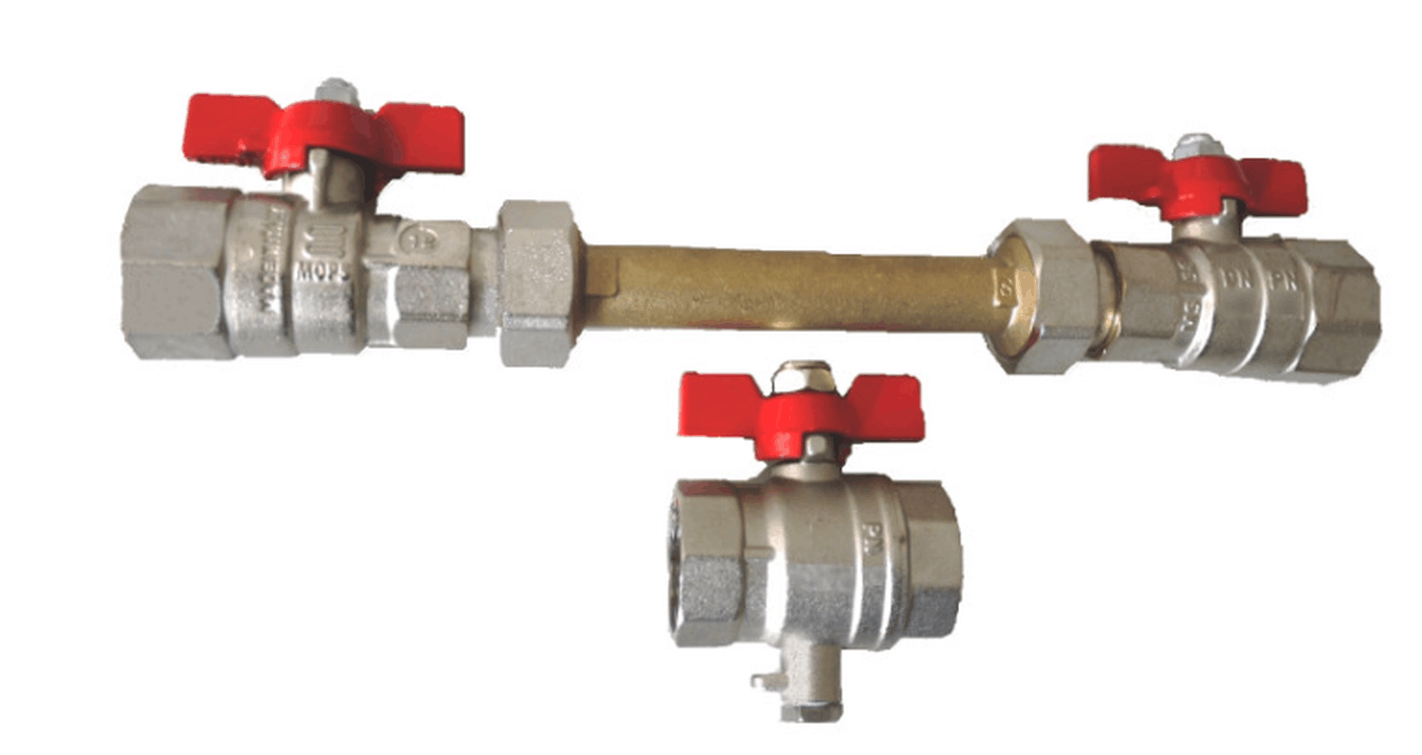

@Robbiedobbie Je kan dan de kamstrup ervoor in de plaats monteren, daar is die set voor bedoeld.
Dus kamstrup is 130 mm en die past dan tussen de twee kogelkranen met vlakke pakking.
Die kan je met de koppelingsmoeren er tussen zetten
2x vlakke pakking wordt met kamstrup meegeleverd ook.

Maar voor het messing tussenlstuk weet ik niet zeker of die pakking erbij zit..
Misschien ff meebestellen voor de zekerheid.
https://zaehleronlineshop...-Waerme-und-Wasserzaehler

De 3e kogelkraan heeft een opening voor de temp sensor die in de aanvoerleiding komt.
(kamstrup in de retour)
Ben ook geen duitser maar volgens mij wordt dat er mee bedoeld.

[Voor 58% gewijzigd door AUijtdehaag op 12-03-2022 14:17]

[Andrehj]

Robbiedobbie schreef op zaterdag 12 maart 2022 @ 14:02:
[...]

Oeh, wist niet dat het dat gaf

Als ik die in de leidingen verwerk, dan kan ik daarna als de kamstrup geleverd wordt deze daar gewoon op klikken of hoe werkt het?

Verder is mijn duits niet geweldig, maar betekent hier het laatste stuk niet dat de verbinding voor de warmtesensor open is?

[...]

In dat geval kan ik hem namelijk alsnog niet direct in de leiding installeren

Nee. Dat passtuk heeft qua leiding precies de vorm van een Kamstrup. Dus die monteer je eerst ipv een Kampstrup. Als dan je Kamstrup binnen is, zet je de waterkranen dicht en haal je eenvoudig het passtuk er tussen uit, en zet je de Kamstrup op die plek.
Ik weet alleen even niet of het ook zo werkt met die temperatuurvoeler in de aanvoerleiding. Zat daar nou ook een dopje bij die kraan zodat je die zonder voeler kon gebruiken?

[FrancD]

Tegelijk met mijn warmtepomp heb ik een Kamstrup Multical 302 gekocht via E-bay.

Ik heb daarbij niet gelet op de mogelijkheid voor het uitlezen van de gegevens. Ik heb geen M-bus draden aan de unit, bevat de Kamstrup dan automatisch een draadloze M-bus? Er staat namelijk wel een antenne symbool op het display.

[Andrehj]

FrancD schreef op woensdag 23 maart 2022 @ 10:10:
Tegelijk met mijn warmtepomp heb ik een Kamstrup Multical 302 gekocht via E-bay.

Ik heb daarbij niet gelet op de mogelijkheid voor het uitlezen van de gegevens. Ik heb geen M-bus draden aan de unit, bevat de Kamstrup dan automatisch een draadloze M-bus? Er staat namelijk wel een antenne symbool op het display.

De mogelijkheden van je Kamstrup kun je uit het volledige typenummer afleiden (een verklaring daarvoor staat wel ergens in de handleiding die je op de site Kamstrup kunt downloaden).

[FrancD]

Inderdaad gelukt Andreh! Remco wees mij er in het WP draadje op.

[FrancD]

rubdos schreef op vrijdag 19 februari 2021 @ 20:35:
[...]


Ik heb hier een nooelec gekocht (https://www.amazon.de/-/nl/dp/B00P2UOU72), die krijgt netjes de pakketjes binnen. Vrij zeker dat al die RTL2832U stickjes dat doen.

Dat gezegd zijnde, het moeilijkste lijkt me voor mij hier aan die AES key te geraken. Wat doe hiervoor je als je een appartement huurt in een groot blok, waar zo'n 70-tal van die apparaatjes zijn geplaatst? Aan je huisbaas vragen, "hey, heb jij toevallig de AES key liggen van die Kamstrup watermeter?"

EDIT: ziet ernaar uit dat je dat via My Kamstrup en een accountje gewoon kan opvragen. Heb twee keer moeten proberen, de eerste keer kreeg ik een "security error". Volgens mij kan ik via die tool de stuff van de buren ook opvragen, maar soit.

@rubdos Heb jij de key gekregen van Kamstrup? En werkt het nu?

[FrancD]

Even een Melcoud2domoticz vraagje:

Ik heb de how to op Github van Albert Hakvoort gevolgd maar;

Als ik op de RB pi het script start in terminal dan komt er keurig het overzicht met de waardes van melcloud, echter als laatste zin: parse error: Invalid numeric literal at line 3, column 10

Domoticz wordt ook niet gevuld...

Iemand een idee?

pi@raspberrypi:~ $ /var/lib/melcloud/melcloud2domoticz.sh
-----------------------
Melcloud2Domoticz 2.0.1
-----------------------
DeviceID=35312522
BuildingID=376569
jq: error (at <stdin>:17): Cannot iterate over null (null)
/var/lib/melcloud/melcloud2domoticz.sh: regel 301: [: eenzijdige operator werd verwacht, == gevonden
/var/lib/melcloud/melcloud2domoticz.sh: regel 305: [: eenzijdige operator werd verwacht, == gevonden
jq: error (at <stdin>:17): Cannot iterate over null (null) {
"status" : "ERR"
}
jq: error (at <stdin>:17): Cannot iterate over null (null) Update Power
jq: error (at <stdin>:17): Cannot iterate over null (null) Update SetTemperatureZone1
jq: error (at <stdin>:17): Cannot iterate over null (null) Update SetHeatFlowTemperatureZone1
jq: error (at <stdin>:17): Cannot iterate over null (null) Update SetCoolFlowTemperatureZone1
jq: error (at <stdin>:17): Cannot iterate over null (null) Update SetTankWaterTemperature
jq: error (at <stdin>:17): Cannot iterate over null (null)
/var/lib/melcloud/melcloud2domoticz.sh: regel 404: [: : een geheel-getaluitdrukking werd verwacht
jq: error (at <stdin>:17): Cannot iterate over null (null)
jq: error (at <stdin>:17): Cannot iterate over null (null) {
"status" : "ERR"
}
Updating EcoHotWater text
jq: error (at <stdin>:17): Cannot iterate over null (null) {
"status" : "ERR"
}
Updating ProhibitZone1 text
jq: error (at <stdin>:17): Cannot iterate over null (null) {
"status" : "ERR"
}
Updating ProhibitHotWater text
SetTemperatureZone1=21
RoomTemperatureZone1=-39
OperationMode=0:Off
OperationModeZone1=1:Heating-FlowTemp
ErrorMessage=null
SetHeatFlowTemperatureZone1=33
SetCoolFlowTemperatureZone1=20
OutdoorTemperature=7
ProhibitZone1=false
Power=true
TankWaterTemperature=47
SetTankWaterTemperature=48
ForcedHotWaterMode=false
ProhibitHotWater=false
EcoHotWater=false
Updating Melcloud settings
parse error: Invalid numeric literal at line 3, column 10
pi@raspberrypi:~ $

[Voor 74% gewijzigd door FrancD op 03-04-2022 12:47]

[AUijtdehaag]

@FrancD Je vraag heeft weinig met een warrmtemeter te maken.
Ik heb nog wel een procon a1m melcobems mini liggen eventueel.

[FrancD]

AUijtdehaag schreef op zondag 3 april 2022 @ 14:01:
@FrancD Je vraag heeft weinig met een warrmtemeter te maken.
Ik heb nog wel een procon a1m melcobems mini liggen eventueel.

Ben ik mij van bewust, dat is de volgende stap. Ik heb al een Kamstup 302 met een draadloze modbus en ben in afwachting van een usb RTL2832U R820T2 om de Kamstrup draadloos uit te kunnen lezen.

Mijn Mitsu WP is voor zien van de wifi module en ik dacht deze gegevens ook uit te kunnen lezen met Domoticz of vergis ik mij daarin?

[Andrehj]

FrancD schreef op zondag 3 april 2022 @ 20:08:
Mijn Mitsu WP is voor zien van de wifi module en ik dacht deze gegevens ook uit te kunnen lezen met Domoticz of vergis ik mij daarin?

Alle info staat in: Mitsubishi Ecodan, Monitoring en Besturing op afstand

[Voor 20% gewijzigd door Andrehj op 03-04-2022 20:24]

[rubdos]

FrancD schreef op woensdag 23 maart 2022 @ 12:04:
[...]


@rubdos Heb jij de key gekregen van Kamstrup? En werkt het nu?

Yep, heb dat somehow gewoon via hun website gedaan gekregen.

[Henkie-Jan]

rubdos schreef op vrijdag 19 februari 2021 @ 20:35:
EDIT: ziet ernaar uit dat je dat via My Kamstrup en een accountje gewoon kan opvragen. Heb twee keer moeten proberen, de eerste keer kreeg ik een "security error". Volgens mij kan ik via die tool de stuff van de buren ook opvragen, maar soit.

Welke apparaatcode heb je gebruikt? En als serienummer gewoon KAM en dan het nummer wat er voorop staat?

[rubdos]

Henkie-Jan schreef op zondag 1 mei 2022 @ 14:55:
[...]


Welke apparaatcode heb je gebruikt? En als serienummer gewoon KAM en dan het nummer wat er voorop staat?

Echt geen idee meer, te lang geleden inmiddels. Somehow is het me gelukt met enkel gegevens die op het toestelletje staan, iirc.

[gerard053]

Zijn er tweakers die een Kamstrup in het sanitairwater circuit hebben toepast om de COP nauwkeurig te meten van een Warmtepompboiler?

[Wolly]

gerard053 schreef op vrijdag 17 juni 2022 @ 14:25:
Zijn er tweakers die een Kamstrup in het sanitairwater circuit hebben toepast om de COP nauwkeurig te meten van een Warmtepompboiler?

Het zal wel een vertekende COP worden, de verliezen door het vat meet je dan immers niet.

[gerard053]

Misschien was ik niet helemaal duidelijk over mijn startpunt. Ik ga sowieso het verbruik van de WP boiler monitoren. Maar wil ook de COP graag weten, met name voor zomer en winter invloeden.

Logging van het opgenomen vermogen icm met de door Kamstrup gemeten afgifte geeft mij toch alle gegevens om zomer-winter COP variatie te meten?

Ik zie op Zaehleronlineshop.de dat de kranenset (https://zaehleronlineshop...rmezaehlermit-Pass-Stueck) niet drinkwater toegelaten (DVGW) is. Vroeg me af wat hier nu het probleem vormt.

[Andrehj]

gerard053 schreef op vrijdag 17 juni 2022 @ 15:38:
Logging van het opgenomen vermogen icm met de door Kamstrup gemeten afgifte geeft mij toch alle gegevens om zomer-winter COP variatie te meten?

Nee. Want je stilstandsverlies zit daar als grote storende variabele in. En die kan je Kamstrup niet meten en die zal ook tussen zomer en winter best verschillen (afhankelijk van waar je boiler staat natuurlijk).

[AnneTweaks]

Even voor mijn begripsvorming...

Als ik in de warmwater aanvoer *na* de boiler, dus die het huis in gaat naar de douche en zo,
meet hoeveel l water en langs komt en wat het verschil in temp daar is met de aanvoer van 'koud' water naar de boiler toe, wat mis ik dan nog?

Dat er in de boiler warmte verloren gaat is toch juist wat de feitelijk COP van het systeem lager zal maken?
Maar uiteindelijk is dat eigenlijk wat je precies wilt weten?

Of mis ik hier iets?

Anne.

[Andrehj]

AnneTweaks schreef op zaterdag 18 juni 2022 @ 15:37:
Even voor mijn begripsvorming...
Dat er in de boiler warmte verloren gaat is toch juist wat de feitelijk COP van het systeem lager zal maken?
Maar uiteindelijk is dat eigenlijk wat je precies wilt weten?
Anne.

Als dat is wat je wilt meten (je uiteindelijke COP) dan klopt je redenering. Eigenlijk zit daar ook wel wat in.
Bij warmtepompen wordt normaliter alleen de uitgaande kant van de WP gemeten, en dat is dan dus zonder de stilstandsverliezen.

[gerard053]

AnneTweaks schreef op zaterdag 18 juni 2022 @ 15:37:


Dat er in de boiler warmte verloren gaat is toch juist wat de feitelijk COP van het systeem lager zal maken?
Maar uiteindelijk is dat eigenlijk wat je precies wilt weten?

Dat is exact hoe ik naar mijn systeem kijk.

Ik ga een tapwarmtewisselaar (stadsverwarming) vervangen door een LW WPB. En ik wil graag weten hoeveel kWh ik nu ga gebruiken om X liters warm water af te nemen.

Omdat de WPB op de zolder staat ga ik in het seizoen de warme lucht van binnen gebruiken en ook binnen koelen. In de winter wordt het waarschijnlijk mix van binnen/buitenlucht en uitblazen naar buiten.
De Kamstrup is voor mij een nauwkeurig meetapparaat om ("real-time") de energie te meten van het afgenomen tapwater.

Misschien zijn er wel simpelere alternatieven, ik hou mij aanbevolen voor nuttige adviezen

[RonJ]

AUijtdehaag schreef op dinsdag 1 maart 2022 @ 18:09:
Na 6 jaar uitlezen is de batterij leeg van mijn kamstrup 302.
Ik merkte dat er geen mbus data meer kwam, maar de meter display werkt nog wel even.

Heb maar meteen een 303 gekocht om te testen. (@Hieke )
Mbus registers staan op een andere lokatie maar na aanpassing code lees ik hem weer uit via node-red.

Eens kijken of ik de batterij kan vervangen van de "oude" 302

Weet je zo nog welke aanpassingen je hebt gedaan voor de 303? Of heb je misschien een kopie voor me van de nieuwe flow?

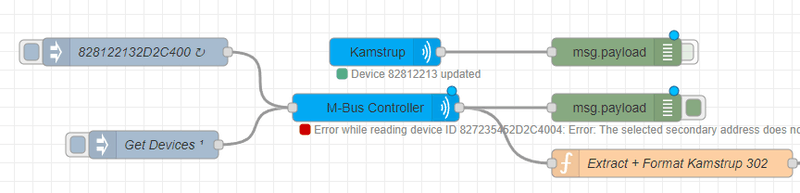

Ik heb de originele flow voor de 302 "werkend" met een 303, maar ik krijg wat vreemde of ontbrekende meetwaarden door vanwege de afwijkende registers.

[AUijtdehaag]

@RonJ zal hem vanavond ff delen

[AUijtdehaag]

RonJ schreef op dinsdag 16 augustus 2022 @ 09:35:
[...]


Weet je zo nog welke aanpassingen je hebt gedaan voor de 303? Of heb je misschien een kopie voor me van de nieuwe flow?

Ik heb de originele flow voor de 302 "werkend" met een 303, maar ik krijg wat vreemde of ontbrekende meetwaarden door vanwege de afwijkende registers.

code:

[{"id":"35b24b20.e53a34","type":"tab","label":"Flow 4","disabled":false,"info":""},{"id":"a969ece1.106bd","type":"mbus-out","z":"35b24b20.e53a34","name":"Kamstrup","client":"b8af9f24.8bce","x":460,"y":60,"wires":[["22f0e97d.331106"]]},{"id":"22f0e97d.331106","type":"debug","z":"35b24b20.e53a34","name":"","active":false,"console":false,"complete":"false","x":670,"y":60,"wires":[]},{"id":"da70b0d9.e686e","type":"debug","z":"35b24b20.e53a34","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":670,"y":120,"wires":[]},{"id":"bde8a2d2.64514","type":"inject","z":"35b24b20.e53a34","name":"Get Devices","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":true,"onceDelay":"","topic":"getDevices","payload":"","payloadType":"str","x":170,"y":160,"wires":[["d3b3374a.93ade8"]]},{"id":"184cb18f.1b906e","type":"mqtt out","z":"35b24b20.e53a34","name":"","topic":"kamstrup","qos":"","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"f935c11c.41462","x":980,"y":180,"wires":[]},{"id":"ecc32f4.84ea2d","type":"inject","z":"35b24b20.e53a34","name":"Read ID 1","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"120","crontab":"","once":false,"onceDelay":"","topic":"getDevice","payload":"{\"address\": \"827235452D2C4004\"}","payloadType":"json","x":150,"y":60,"wires":[["d3b3374a.93ade8"]]},{"id":"f55ed55a.826ba8","type":"function","z":"35b24b20.e53a34","name":"Extract + Format Kamstrup 302","func":"\nvar TotalHeatEnergy = msg.payload.DataRecord[0].Value;   \nvar TotalCoolEnergy = msg.payload.DataRecord[14].Value;\nvar FlowTemperature = msg.payload.DataRecord[6].Value /100;\nvar ReturnTemperature = msg.payload.DataRecord[7].Value /100;\nvar DiffTemperature = Math.abs(msg.payload.DataRecord[8].Value /100);\nvar PowerInstValue = Math.abs(msg.payload.DataRecord[9].Value *100);\nvar FlowValue = msg.payload.DataRecord[11].Value;\nvar FlowValuelm = Number((FlowValue/60).toFixed(2));\n\n\nlet _msg = {\n    payload: []\n};\n\n_msg.payload=\n    {\n        measurement: \"kamstrup\",\n\t\tfields: {\n            totalheatenergy     : TotalHeatEnergy, \n            totalcoolenergy     : TotalCoolEnergy,\n            flowtemperature     : FlowTemperature, \n            returntemperature   : ReturnTemperature,\n            difftemperature     : DiffTemperature,\n            powerinstvalue      : PowerInstValue,\n            flowvalue           : FlowValue, \n            flowvaluelm         : FlowValuelm, \n\n\t\t    },\n\t\ttags:{\n\t\t    device: \"heatmeter\",\n\t\t    },\n\t\ttimestamp: flow.get('timestamp')\n\t}\n\nreturn _msg;\n","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":730,"y":180,"wires":[["471ea00.c27556","184cb18f.1b906e"]]},{"id":"471ea00.c27556","type":"debug","z":"35b24b20.e53a34","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":990,"y":240,"wires":[]},{"id":"d3b3374a.93ade8","type":"mbus-controller","z":"35b24b20.e53a34","name":"M-Bus Controller","client":"b8af9f24.8bce","x":410,"y":120,"wires":[["f55ed55a.826ba8","da70b0d9.e686e"]]},{"id":"b8af9f24.8bce","type":"mbus-client","name":"Kamstrup","clienttype":"serial","tcpHost":"127.0.0.1","tcpPort":"10001","tcpTimeout":"4000","serialPort":"/dev/serial/by-id/usb-Silicon_Labs_Relay_M-Bus_Micro-Master_USB_9040-if00-port0","serialBaudrate":"2400","reconnectTimeout":"30000","autoScan":false,"storeDevices":true,"disableLogs":false},{"id":"f935c11c.41462","type":"mqtt-broker","name":"MQTT","broker":"core-mosquitto","port":"1883","clientid":"","autoConnect":true,"usetls":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willPayload":"","willMsg":{},"sessionExpiry":""}]

V13 van node-red kan schijnbaar niet omgaan met de node-red-contrib-m-bus toevoeging

[RonJ]

AUijtdehaag schreef op dinsdag 16 augustus 2022 @ 16:08:
[...]

code:

[{"id":"35b24b20.e53a34","type":"tab","label":"Flow 4","disabled":false,"info":""},{"id":"a969ece1.106bd","type":"mbus-out","z":"35b24b20.e53a34","name":"Kamstrup","client":"b8af9f24.8bce","x":460,"y":60,"wires":[["22f0e97d.331106"]]},{"id":"22f0e97d.331106","type":"debug","z":"35b24b20.e53a34","name":"","active":false,"console":false,"complete":"false","x":670,"y":60,"wires":[]},{"id":"da70b0d9.e686e","type":"debug","z":"35b24b20.e53a34","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":670,"y":120,"wires":[]},{"id":"bde8a2d2.64514","type":"inject","z":"35b24b20.e53a34","name":"Get Devices","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":true,"onceDelay":"","topic":"getDevices","payload":"","payloadType":"str","x":170,"y":160,"wires":[["d3b3374a.93ade8"]]},{"id":"184cb18f.1b906e","type":"mqtt out","z":"35b24b20.e53a34","name":"","topic":"kamstrup","qos":"","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"f935c11c.41462","x":980,"y":180,"wires":[]},{"id":"ecc32f4.84ea2d","type":"inject","z":"35b24b20.e53a34","name":"Read ID 1","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"120","crontab":"","once":false,"onceDelay":"","topic":"getDevice","payload":"{\"address\": \"827235452D2C4004\"}","payloadType":"json","x":150,"y":60,"wires":[["d3b3374a.93ade8"]]},{"id":"f55ed55a.826ba8","type":"function","z":"35b24b20.e53a34","name":"Extract + Format Kamstrup 302","func":"\nvar TotalHeatEnergy = msg.payload.DataRecord[0].Value;   \nvar TotalCoolEnergy = msg.payload.DataRecord[14].Value;\nvar FlowTemperature = msg.payload.DataRecord[6].Value /100;\nvar ReturnTemperature = msg.payload.DataRecord[7].Value /100;\nvar DiffTemperature = Math.abs(msg.payload.DataRecord[8].Value /100);\nvar PowerInstValue = Math.abs(msg.payload.DataRecord[9].Value *100);\nvar FlowValue = msg.payload.DataRecord[11].Value;\nvar FlowValuelm = Number((FlowValue/60).toFixed(2));\n\n\nlet _msg = {\n    payload: []\n};\n\n_msg.payload=\n    {\n        measurement: \"kamstrup\",\n\t\tfields: {\n            totalheatenergy     : TotalHeatEnergy, \n            totalcoolenergy     : TotalCoolEnergy,\n            flowtemperature     : FlowTemperature, \n            returntemperature   : ReturnTemperature,\n            difftemperature     : DiffTemperature,\n            powerinstvalue      : PowerInstValue,\n            flowvalue           : FlowValue, \n            flowvaluelm         : FlowValuelm, \n\n\t\t    },\n\t\ttags:{\n\t\t    device: \"heatmeter\",\n\t\t    },\n\t\ttimestamp: flow.get('timestamp')\n\t}\n\nreturn _msg;\n","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":730,"y":180,"wires":[["471ea00.c27556","184cb18f.1b906e"]]},{"id":"471ea00.c27556","type":"debug","z":"35b24b20.e53a34","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":990,"y":240,"wires":[]},{"id":"d3b3374a.93ade8","type":"mbus-controller","z":"35b24b20.e53a34","name":"M-Bus Controller","client":"b8af9f24.8bce","x":410,"y":120,"wires":[["f55ed55a.826ba8","da70b0d9.e686e"]]},{"id":"b8af9f24.8bce","type":"mbus-client","name":"Kamstrup","clienttype":"serial","tcpHost":"127.0.0.1","tcpPort":"10001","tcpTimeout":"4000","serialPort":"/dev/serial/by-id/usb-Silicon_Labs_Relay_M-Bus_Micro-Master_USB_9040-if00-port0","serialBaudrate":"2400","reconnectTimeout":"30000","autoScan":false,"storeDevices":true,"disableLogs":false},{"id":"f935c11c.41462","type":"mqtt-broker","name":"MQTT","broker":"core-mosquitto","port":"1883","clientid":"","autoConnect":true,"usetls":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willPayload":"","willMsg":{},"sessionExpiry":""}]

V13 van node-red kan schijnbaar niet omgaan met de node-red-contrib-m-bus toevoeging

Dankjewel! Bedoel je V3(.0.2) van node-red? Ik kreeg dat als home assistant add-in dit weekend ook niet voor elkaar, faalde elke keer op een dependency. Heb 'm nu los geinstalleerd op een pi1 die naast de Kamstrup hangt, daarop werkte het wel in één keer goed.

[AUijtdehaag]

@RonJ

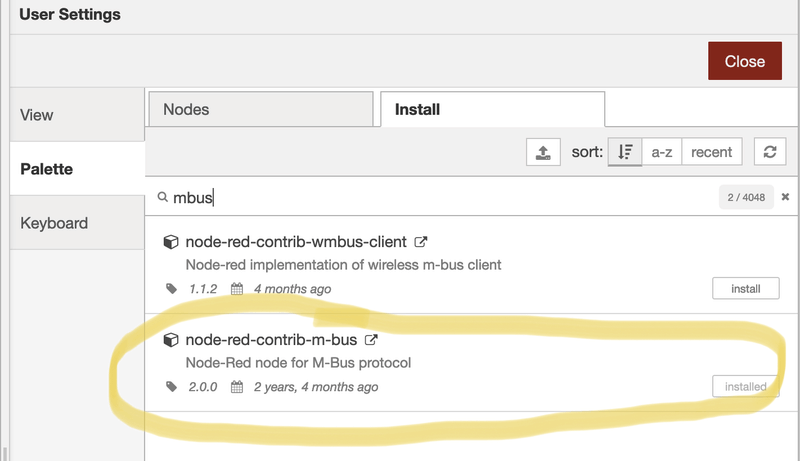

Nee deze


Heb dit als node-red - configuratie - opties erbij staan

code:

npm_packages:
  - node-red-contrib-m-bus
ssl: false
system_packages:
  - make
  - g++
  - linux-headers

En dat gaat fout met V13

[Voor 30% gewijzigd door AUijtdehaag op 16-08-2022 20:18]

[RonJ]

AUijtdehaag schreef op dinsdag 16 augustus 2022 @ 20:15:
@RonJ
Nee deze
[Afbeelding]

Heb dit als node-red - configuratie - opties erbij staan

code:

npm_packages:
  - node-red-contrib-m-bus
ssl: false
system_packages:
  - make
  - g++
  - linux-headers

En dat gaat fout met V13

Zo had ik m ook geprobeerd idd en kreeg het daarmee ook niet voor elkaar.

Zie dat v13 van de add-on v3.0.2. van node-red bevat (zie changelog bij info van de add-on), zelfde versie van node-red zelf dus.
Hieronder nog een nieuwe versie van de kamstrup.yaml die je gemaakt had. Zag in de HA log dat de oude notatie voor mqtt sensors depricated is


Kamstrup.yaml

code:

################################################################
## Packages / Kamstrup
## Written by AUijtdehaag
################################################################

################################################################
## Changelog
################################################################
##
## 1.0.0 (27-09-2020)
##   Added
##   - Initial version
##
##   - New/changed topics
##
################################################################

# sensor #
##########
mqtt:
    sensor:
  #     Pumpflow L/min
        - name: Kamstrup Flow L/min
          state_topic: "kamstrup"
          unit_of_measurement: 'L/min'
          value_template: "{{ value_json.fields.flowvaluelm }}"

  # Pumpflow m3/h
        - name: Kamstrup Flow L/h
          state_topic: "kamstrup"
          unit_of_measurement: 'L/h'
          value_template: "{{ value_json.fields.flowvalue }}"

  # Water flow temp
        - name: Kamstrup Flow Temperature
          state_topic: "kamstrup"
          unit_of_measurement: '°C'
          value_template: "{{ value_json.fields.flowtemperature }}"

  # Water return temp
        - name: Kamstrup Return Temperature
          state_topic: "kamstrup"
          unit_of_measurement: '°C'
          value_template: "{{ value_json.fields.returntemperature }}"

  # Water differential temp
        - name: Kamstrup Differential Temperature
          state_topic: "kamstrup"
          unit_of_measurement: '°C'
          value_template: "{{ value_json.fields.difftemperature }}"

  # Heating power produced
        - name: Kamstrup Power Produced
          state_topic: "kamstrup"
          unit_of_measurement: 'W'
          value_template: "{{ value_json.fields.powerinstvalue }}"

  # Heating Counter
        - name: Kamstrup Heating Counter
          state_topic: "kamstrup"
          unit_of_measurement: 'kWh'
          value_template: "{{ value_json.fields.totalheatenergy }}"

  # Cooling Counter
        - name: Kamstrup Cooling Counter
          state_topic: "kamstrup"
          unit_of_measurement: 'kWh'
          value_template: "{{ value_json.fields.totalcoolenergy }}"

Configuration.yaml

code:

utility_meter:
  daily_heat_energy:
    source: sensor.kamstrup_heating_counter
    cycle: daily
  monthly_heat_energy:
    source: sensor.kamstrup_heating_counter
    cycle: monthly
  daily_cool_energy:
    source: sensor.kamstrup_cooling_counter
    cycle: daily
  monthly_cool_energy:
    source: sensor.kamstrup_cooling_counter
    cycle: monthly

[Voor 7% gewijzigd door RonJ op 16-08-2022 21:12]

[dutch_diy]

Hallo Tweakers,

Ik wil ook mijn Kamstrup uitlezen en in HA krijgen, maar heb het idee dat ik in de basis iets niet goed doe.

Wat ik heb:
Multical met wired mBus (303)
mBus naar USB adapter uit de openingspost
Pi 4B met home-assistant, mqtt-broker, node-red

Mijn vraag, begrijp ik goed dat men node-red gebruikt om de mbus data over MQTT te broadcasten? Dus dat Home-assistant hier in eerste instantie niets mee te maken heeft en er pas aan te pas komt om eventueel de data binnen te halen over MQTT?

Gebruiken jullie Home Assistant in een docker of dergelijk?

Ik heb de HA OS met daarin de NodeRed add-on, maar ik heb het idee dat deze combinatie wat functionaliteit mist ten opzichte van de "echte" Node-Red installeren in een normale OS.

Krijg nu een lijst errors als ik de mbus contrib wil toevoegen in node red.

thanks!

[Voor 5% gewijzigd door dutch_diy op 13-09-2022 21:45]

[AUijtdehaag]

@dutch_diy
Je zou eigenlijk met een "oude" versie van node-red moeten proberen
Met V11.1.2 draait het prima.
Zie ook boven je post, de opmerkingen over V13

Probleem is alleen, hoe installeer je de oude versie in Hassio.....

[Voor 34% gewijzigd door AUijtdehaag op 14-09-2022 08:58]

[Krilo_89]

Heeft iedereen hem hier via NodeRed draaien? Is dat de enige manier of kan het ook buiten NodeRed om?
@AUijtdehaag , een losse installatie buiten hassio om zou nog kunnen toch?

Ik heb HomeAssistant draaien op Proxmox, en zou daarnaast een container kunnen draaien met NodeRed erop, alleen is de vraag of je die kunt downgraden, want die installeer automatisch de nieuwste versie denk ik. Ik wil zelf zo min mogelijk extra's in homeassistant, alleen de automations.

ps. Ik lees op homeassistant veel negatieve reacties over de nieuwere node-red addon en dat die vaak crasht. Vandaar dat ik benieuwd ben of anderen hem buiten node-red om hebben draaien.

[Voor 16% gewijzigd door Krilo_89 op 20-09-2022 21:21]

[Andrehj]

Krilo_89 schreef op dinsdag 20 september 2022 @ 21:14:
Heeft iedereen hem hier via NodeRed draaien? Is dat de enige manier of kan het ook buiten NodeRed om?

Uiteraard geen Nodered nodig. Gewoon uitlezen met een scriptje wat elke minuut draait en de data in Domoticz duwt.
Topic even teruglezen, want het is allemaal beschreven.

[Krilo_89]

Andrehj schreef op dinsdag 20 september 2022 @ 21:52:
[...]

Uiteraard geen Nodered nodig. Gewoon uitlezen met een scriptje wat elke minuut draait en de data in Domoticz duwt.
Topic even teruglezen, want het is allemaal beschreven.

Had het scriptje gevonden ja (php), dus kan daar zelf nog wat aan tweaken mocht het nodig zijn. Ik werk niet met domoticz, maar het HA. Zal even kijken of het direct in Grafana oid kan en hoe HA daar overweg mee gaat.

[blb4]

dutch_diy schreef op dinsdag 13 september 2022 @ 21:41:
Hallo Tweakers,

Ik wil ook mijn Kamstrup uitlezen en in HA krijgen, maar heb het idee dat ik in de basis iets niet goed doe.

Wat ik heb:
Multical met wired mBus (303)
mBus naar USB adapter uit de openingspost
Pi 4B met home-assistant, mqtt-broker, node-red

Mijn vraag, begrijp ik goed dat men node-red gebruikt om de mbus data over MQTT te broadcasten? Dus dat Home-assistant hier in eerste instantie niets mee te maken heeft en er pas aan te pas komt om eventueel de data binnen te halen over MQTT?

Gebruiken jullie Home Assistant in een docker of dergelijk?

Ik heb de HA OS met daarin de NodeRed add-on, maar ik heb het idee dat deze combinatie wat functionaliteit mist ten opzichte van de "echte" Node-Red installeren in een normale OS.

Krijg nu een lijst errors als ik de mbus contrib wil toevoegen in node red.

thanks!

Hoi @dutch_diy , heb jij dit inmiddels werkend? Ik zit volgens mij in dezelfde situatie en zit met een aantal (basale) vragen.

[Pietjebel10]

blb4 schreef op dinsdag 27 september 2022 @ 00:09:
[...]


Hoi @dutch_diy , heb jij dit inmiddels werkend? Ik zit volgens mij in dezelfde situatie en zit met een aantal (basale) vragen.

Bij mij ook niet gelukt met HA + NR integratie, lukt wel wanneer ik ze allebeide apart installeer.
Getest op raspberry 4, debian en op NUC met debian. volgens deze link
https://flows.nodered.org/node/node-red-contrib-m-bus

[blb4]

Het is me gelukt! In mijn geval een Kamstrup Multical 303 via een USB to mBUS adapter op een Raspberry PI met daarop node-red. Hiermee krijg je de output van de warmtemeter als MQTT message. Dank voor alle informatie in dit topic!!
Mogelijk is 't toch handig e.e.a te verduidelijken in de openingspost daar 't me heel wat hoofdbrekers en tijd heeft gekost. Uiteindelijk is 't natuurlijk niet al te ingewikkeld:

Hardware:
- Kamstrup Multical 303 (303WA02DB) *
- USB to mBUS Master
- Voor de montage van de Multical 303 een MID installation kit 1" with adapter
- Raspberry PI (4B) (was reeds in bezit)

Hardware Installatie (alleen 't mBUS deel):
- de 2 draden van de Multical 303 mBUS interface aansluiten op de USB to mBUS adapter;
- USB to mBUS adapter aansluiten op de Raspberry PI
- Door op de bedienknop op de Multical 303 te drukken zie je data op 't LCD scherm verschijnen. Hij werkt dan .

Software:
• Installeer node-red op de Raspberri PI (indien nog niet aanwezig);
• installeer binnen node-red (Settings->Pallette->Install) de module node-red-contrib-m-bus:
[/li]
• Importeer de node-red flow van deze post van @AUijtdehaag
• pas in deze flow in node "Read ID 1" 't address aan. Dit moet worden 't 8 cijferige serienummer (staat onder 't LCD scherm) aangevuld met 2D2C4004. Dus iets als 828125132D2C4004 (Waar deze 2D2C4004 vandaankomt: geen idee, ik vond 't in de flow van @AUijtdehaag);
• pas in de node Kamstrup (of M-Bus Controller) de (serial) port aan. Als je op 't vergrootglas klikt krijg je de seriële poorten te zien. Door dit te doen met en zonder de adapter aangesloten zie je welke van de adapter is :


• pas in de kamstrup MQTT output node 't adres van de MQTT server aan naar 't adres van je eigen MQTT server.

* Specificatie 303WA02DB en enkele tips:
- Kamstrup Multical 303 documentatie
- de Kamstrup heeft 3 verschillende loops (USER, TECH en SETUP) die je door de bedienknop een aantal seconden ingedrukt kan houden kan selecteren. Zie hiervoor de documentatie!
- 't SETUP menu is niet meer zonder " een zegel" achterop te verbreken bereikbaar nadat je de meter in bedrijf hebt genomen (er water doorheen is gestroomd). 't handigste is dus eventuele SETUP wijzigingen vooraf te doen.
- De gelinkte webshop levert de meter geconfigureerd voor installatie van de flowsensor in de return naar de warmtepomp (outlet), daarom is ook t2 reeds gemonteerd bij de flowsensor. Je kan de configuratie wijzigen naar aanvoer van de warmtepomp, je moet daarvoor in het SETUP menu parmeter 3-007 wijzigen en dan ook t1 monteren bij de flowsensor.


P.S. Deze informatie is geschreven zonder dat ik de Multical in mijn installatie heb gemonteerd. Mocht ik nieuwe zaken ontdekken of nieuwe ervaringen na installatie dan zal ik deze post aanpassen.

Update 27 december: Inmiddels draait m'n WP ruim 2 weken met de Kamstrup in de installatie. Ik ben geen gekke dingen tegengekomen tijdens het gebruik tot nu toe. Omdat mijn Kamstrup wel ontrokken vermogen meet maar dit niet vastlegt in totaal onttrokken energie heb wel een pleister toegevoegd in de NodeRed function (variabele coolenergy) om ook de onttrokken energie (tijdens Defrosts) te meten uitgaande van 't gegeven dat ik 1 x per minuut de waarden uitlees:

code:

var TotalHeatEnergy   = msg.payload.DataRecord[0].Value;
var FlowTemperature   = msg.payload.DataRecord[6].Value /100;
var ReturnTemperature = msg.payload.DataRecord[7].Value /100;
var DiffTemperature   = msg.payload.DataRecord[8].Value /100;
var PowerValue        = msg.payload.DataRecord[9].Value *100;
var PowerMaxValue     = msg.payload.DataRecord[10].Value * 100;
var FlowValue         = msg.payload.DataRecord[11].Value;
var FlowMaxValue      = msg.payload.DataRecord[12].Value;
var FlowValuelm       = Number((FlowValue/60).toFixed(2));
var TotalCoolEnergy   = msg.payload.DataRecord[14].Value;
var CoolEnergy        = 0;
if (msg.payload.DataRecord[9].Value < 0) {
    CoolEnergy        = Number((msg.payload.DataRecord[9].Value * -100/60).toFixed(2));
}

let _msg = {
    payload: []
};

_msg.payload=
    {
        kamstrup: {
            totalheatenergy     : TotalHeatEnergy,
            totalcoolenergy     : TotalCoolEnergy,
            flowtemperature     : FlowTemperature,
            returntemperature   : ReturnTemperature,
            difftemperature     : DiffTemperature,
            powervalue          : PowerValue,
            powermaxvalue       : PowerMaxValue,
            flowvalue           : FlowValue,
            flowvaluelm         : FlowValuelm,
            flowmaxvalue        : FlowMaxValue,
            coolenergy          : CoolEnergy,

            },
    }

return _msg;

[Voor 37% gewijzigd door blb4 op 27-12-2022 19:53]

[Diedo70]

Vraagje aan de Kamstrup bezitters;
Mijn 303 is net geleverd, maar ik zie dat er geen O-ring bijgeleverd is om de externe temperatuursensor in de kogelkraan te monteren.

Bij de lokale DHZ zaak heb ik een O-ringetje meegenomen dat wel netjes in de bus en om de sensor past, maar de dikte lijkt niet oke, want de sensor zit niet goed vastgeklemd in de bus als ik de wartel aandraai.

Weet iemand toevallig welke maat O-ring / pakking hierin moet?
(en of deze wel meegeleverd had moeten worden?)

Edit;

Nevermind; ringetje zat er wel degelijk bij

Thanks!

[Voor 6% gewijzigd door Diedo70 op 28-09-2022 16:38]

[studiostevus]

Ik kom weinig info tegen over de plaatsing van een Kamstrup. Is dit iets wat we uitbesteden of ook prima zelf te doen (Elga + Atag cv)?

Geen ervaring met cv leidingen maar wel Tweaker (dus jeukende handjes)…

[blb4]

studiostevus schreef op zondag 23 oktober 2022 @ 10:59:
Ik kom weinig info tegen over de plaatsing van een Kamstrup. Is dit iets wat we uitbesteden of ook prima zelf te doen (Elga + Atag cv)?

Geen ervaring met cv leidingen maar wel Tweaker (dus jeukende handjes)…

Is volgens mij prima zelf te doen. Ik heb ‘m nog niet aangesloten - warmtepomp is er nog niet - maar hij ligt wel klaar. Zie post van mij van een paar weken terug.

[Voor 7% gewijzigd door blb4 op 23-10-2022 22:01]

[leandres]

Eind december zal hier een WP geïnstalleerd worden en ik ben monitor freak, dus wil alles meten wat er te meten valt.

Ik zag dat de Kamstrup Multical 302 inmiddels niet meer leverbaar is en ik zag hier ook al verschillende mede tweakers met de opvolger de Multical 303 aan de gang.

Hoe hebben jullie de keuze gemaakt voor de 303 of evt 403 versie icm de maximale flow die er door kan. Ik begreep van mijn installateur dat ze vanaf de binnenunit naar het buffervat minimaal 28mm CV leidingen willen gebruiken omdat WP veel meer flow/debiet behoeven. Echter dan moet je ook met de Multical naar een doorlaat van minimaal 28mm lijkt mij? Anders is dat je debiet beperkende factor, moet je niet willen toch?

[blb4]

leandres schreef op maandag 24 oktober 2022 @ 09:41:
Eind december zal hier een WP geïnstalleerd worden en ik ben monitor freak, dus wil alles meten wat er te meten valt.

Ik zag dat de Kamstrup Multical 302 inmiddels niet meer leverbaar is en ik zag hier ook al verschillende mede tweakers met de opvolger de Multical 303 aan de gang.

Hoe hebben jullie de keuze gemaakt voor de 303 of evt 403 versie icm de maximale flow die er door kan. Ik begreep van mijn installateur dat ze vanaf de binnenunit naar het buffervat minimaal 28mm CV leidingen willen gebruiken omdat WP veel meer flow/debiet behoeven. Echter dan moet je ook met de Multical naar een doorlaat van minimaal 28mm lijkt mij? Anders is dat je debiet beperkende factor, moet je niet willen toch?

Volgens mij is de 303 de meest eenvoudige, de 403 is modulair en daardoor duurder, zie brochure Kamstrup.
Ik heb de multical 303WA02DB, A02 staat voor 1" aansluiting. 't Is niet zo dat een kleinere diameter direct een probleem is. Door een versmalling in een klein stuk van je installatie wordt de totale weerstand van de installatie groter, wordt de stroomsnelheid in dat deel wat hoger (met mogelijk wat extra stromingsgeluid), en moet de pomp iets meer druk leveren voor zelfde aantal liter/minuut. Vanuit de diverse installatie topics begrijp ik dat 't dus niet zo'n probleem is om in stukjes van je installatie wat smallere diameters te gebruiken. Dit is dan b.v. de warmtemeter, 3-weg kleppen, vuilfilter etc.

[RonJ]

Diedo70 schreef op woensdag 28 september 2022 @ 15:19:
Vraagje aan de Kamstrup bezitters;
Mijn 303 is net geleverd, maar ik zie dat er geen O-ring bijgeleverd is om de externe temperatuursensor in de kogelkraan te monteren.

Bij de lokale DHZ zaak heb ik een O-ringetje meegenomen dat wel netjes in de bus en om de sensor past, maar de dikte lijkt niet oke, want de sensor zit niet goed vastgeklemd in de bus als ik de wartel aandraai.

Weet iemand toevallig welke maat O-ring / pakking hierin moet?
(en of deze wel meegeleverd had moeten worden?)

Edit;

Nevermind; ringetje zat er wel degelijk bij

Thanks!

Bij mij mistte er wel degelijk één O-ring. Die is kosteloos nagestuurd door Zaehler onlineshop. Ik was echter niet zo te spreken over de standaard meegeleverde plastic houders voor de sensoren. Eentje brak er af bij het weer losdraaien toen ik ze wilde omdraaien (standaard zaten ze verkeerd om). Ik kan iedereen aanbevelen om even de messing adapters mee te bestellen. Dan heb je gelijk 2 extra O-ringetjes.

Hier ook een 1" 303 met 1" aansluitset. De standaard 3-wegklep een aansluiting op de wandunit van Diakin is ook 1". Daarna naar 32mm PEX en geen enkel probleem met de flow.

[Voor 7% gewijzigd door RonJ op 25-10-2022 12:55]

[Thorsd]

Zojuist heb ik de 303 werkend gekregen in Domoticz met de informatie in dit topic. Het belangrijkste verschil is dat het mbus adres 72 is en dat de XML records een beetje anders zijn. Bij deze mijn aangepaste script voor Domoticz.

Hardware:

• Kamstrup 303 met bedrade mbus
• USB-mbus adapter
• RPi4

Software:

• https://github.com/rscada/libmbus checkout, compile en install op RPi
• Domoticz 2022.1

In domoticz heb ik een dummy device gemaakt en een aantal virtuele sensoren. Voor de power/energy gebruik ik een "electric (energy and instant)" sensor.

Domoticz user script:

code:

#!/usr/bin/php
<?php
//Kamstrup Multical 303
$output = shell_exec("sudo /usr/local/bin/mbus-serial-request-data -d -b 2400 /dev/ttyUSB1 72");

$xmloutput=substr($output,strpos($output,'<MBusData>'));
$xmloutput = new SimpleXMLElement($xmloutput);

$counterID=$xmloutput->SlaveInformation->Id;

$energyValue_kWh=$xmloutput->DataRecord[0]->Value;
$volumeValue_m3=$xmloutput->DataRecord[1]->Value;
$supplyTempValue_cC=$xmloutput->DataRecord[6]->Value;
$returnTempValue_cC=$xmloutput->DataRecord[7]->Value;
$powerValue_hW=$xmloutput->DataRecord[9]->Value; //hectoWatt (watt * 100)
$flowValue_l_h=$xmloutput->DataRecord[11]->Value;

// device ids in domoticz
$IDXKamstrupSupplyTemp_C=60;
$IDXKamstrupReturnTemp_C=61;
$IDXKamstrupFlow_l_m=62;
$IDXKamstrupEnergy_W_Wh=63;
$IDXKamstrupVolume_m3=64;


//Function to send to Domoticz, single value
function ud1($idx,$nvalue,$svalue1){
    file_get_contents('http://127.0.0.1:8080/json.htm?type=command&param=udevice&idx='.$idx.'&nvalue='.$nvalue.'&svalue='.$svalue1);
    usleep(250000);
}

// power meter value (current power W, and cumulative Wh)
function ud2($idx,$nvalue,$svalue1,$svalue2){
    file_get_contents('http://127.0.0.1:8080/json.htm?type=command&param=udevice&idx='.$idx.'&nvalue='.$nvalue.'&svalue='.$svalue1.';'.$svalue2);
    usleep(250000);
}


// C
ud1($IDXKamstrupSupplyTemp_C,0,$supplyTempValue_cC/100);
ud1($IDXKamstrupReturnTemp_C,0,$returnTempValue_cC/100);

// l/min
ud1($IDXKamstrupFlow_l_m,0,$flowValue_l_h/60);

// W and Wh
ud2($IDXKamstrupEnergy_W_Wh,0,$powerValue_hW*100, $energyValue_kWh*1000);

// m3
ud1($IDXKamstrupVolume_m3,0,$volumeValue_m3);

?>

Het script wordt iedere twee minuten aangeroepen door crontab:
*/2 * * * * /home/pi/domoticz/scripts/user/kamstrup.php >/dev/null 2>&1
Volgens de handleiding heeft de 2min interval geen groot effect op de levensduur van de batterij.

Domoticz stuurt de gegevens weer door naar een Influx/Grafana setup.

[Yaldair]

Even de vraag of ik iets mis. Ik heb van de week mijn multical 303 binnen gekregen met wmbus. Ik heb zo'n nooelec usb gekocht (zelfde als eerder in dit topic vernoemd) om hem mee uit te lezen. Vervolgens in setup RF aangezet (staat default in pauze). Hij is nu nog niet aangesloten, maar met weetmus/wmbusmeters krijg ik geen signaal. Ik weet alleen niet of hij uberhaupt een RF signaal uit stuurt in "transport mode" ookal staat RF wel aan (icoontje wordt ook weergegeven).

Ik probeer dit alles op een raspberry pi:

1) rtl-sdr geinstalleerd m.b.v.: git clone https://gitea.osmocom.org/sdr/rtl-sdr.git
2) rtl-wmbus geinstalleerd m.b.v.: https://github.com/xaelsouth/rtl-wmbus.git
3) wmbusmeters geinstalleerd m.b.v. https://github.com/weetmuts/wmbusmeters.git
4) standaard dvb driver geblacklist

Dus, als ik nu draai: wmbusmeters auto:c1 dan vind hij de USB en gaat hij op zoek naar berichten.

Nu leg ik de multical er naast, maar toch ontvang hij geen signaal. Key heb ik in theorie beschikaar (mailtje gestuurd naar Kamstrup), maar volgens mij moet ik nu toch al een signaal ontvangen.

Dus, 2 opties denk ik: 1) multical stuurt geen signaal uit, of 2) ik ontvang het signaal niet. Iemand een idee wat ik mis?


Update: nu werkend gekregen. Had frequentie 868.85M nodig, i.p.v. 868.65M waar hij standaard mee draait. En t1 i.p.v. c1

[Voor 6% gewijzigd door Yaldair op 28-10-2022 17:10]

[studiostevus]

Geschikt?

https://www.marktplaats.n...amstrup-602-energie-meter

[AUijtdehaag]

studiostevus schreef op woensdag 9 november 2022 @ 11:26:
Geschikt?

https://www.marktplaats.n...amstrup-602-energie-meter

Heeft die MBus (bedrade meterbus)?

[studiostevus]

nee, wmbus

[AUijtdehaag]

Hehe eindelijk...

Het is me gelukt in HASSIO, de node-red addon te updaten van versie 11.1.2 (laatst werkende versie met node-red-contrib-m-bus) naar de nieuwste versie van de node-red addon
Ik zag ook dat er sinds gisteren een nieuwere https://flows.nodered.org/node/node-red-contrib-m-bus uit is/

Stappenplan:
- Maak volledige backup van hassio (better safe then sorry)
- Stop node-red addon
- Bewerk de configuratie file.
Ik laat hier alleen de laaste code zien van de configuratie (niet het wachtwoord gedeelte)

YAML:

init_commands: []
keyfile: privkey.pem
npm_packages:
  - node-red-contrib-m-bus
ssl: false
system_packages:
  - python3
  - musl
  - make
  - g++
  - linux-headers
theme: default
require_ssl: false
dark_mode: false
dark_mode: false

Ik heb dus - phyton3 en - musl toegevoegd
Kies opslaan
- Start node-red addon (bekijk eventueel het logboek) en geef het even de tijd, de boel te installeren
Als je - INFO: Starting Node-RED...- ziet dan is hij opgestart.
- Je kan -als nodered is gestart - de addon updaten naar de laatste versie en weer even geduld tot die helemaal gestart is.
- Onder "manage pallette", in nodered, zie je dat de laatste versie van node-red-contrib-m-bus is geinstalleerd V3.0

[leandres]

Misschien niet helemaal het juiste topic, maar: zijn er naar jullie weten ook oplossingen voor M-Bus via esphome naar HomeAssistant?

Kan er nog maar weinig over vinden, maar kan me ook niet voorstellen dat er niet meer zijn met hetzelfde vraagstuk.

[AUijtdehaag]

@leandres
ik kwam deze eens tegen
https://github.com/DomiStyle/esphome-dlms-meter

Maar als je je verveelt....

[leandres]

@AUijtdehaag

Vervelen nooit, ook nagenoeg nooit tijd over. Maar ik heb zo'n printje besteld en ik ga eens aan de knutsel om te zien of ik een ESPhome / MBus / HA setup in elkaar kan flansen.

[Voor 9% gewijzigd door leandres op 15-11-2022 08:52]

[leandres]

rubdos schreef op donderdag 26 mei 2022 @ 23:35:
[...]


Echt geen idee meer, te lang geleden inmiddels. Somehow is het me gelukt met enkel gegevens die op het toestelletje staan, iirc.

Om nog even duiding te geven voor een ieder die op zoek is naar de AES code van zijn Kamstrup device.

De encryption key is opvraagbaar via https://eks.kamstrup.com/Devices, wel even een account aanmaken op hun website.

Vervolgens klik je rechtsboven op 'Register'



Als device serial geef je dus in: KAM<SERIAL_VAN_JE_KAMSTRUP> de device code maakt niet uit.

Mocht tijdens het toevoegen een foutmelding krijgen als:



Dan is het device mogelijk per abuis elders geregistreerd, bijvoorbeeld door de verkopende partij. In dat geval kan je middels een support ticket bij Kamstrup een bijwijsstuk aanleveren dat jij de rechthebbende bent van het device in kwestie en voeren zij een transfer uit. Dit duurt meestal minder dan 24 uur.

Om nu de AES code te krijgen klik je het device in kwestie aan en klik je rechtsboven op Download. Je moet het bestand in XML formaat downloaden. Wanneer je deze in iets als notepad++ of vscode opent is de code die je nodig hebt te vinden tussen <DEK> XXXXXXXXXXXXXXX </DEK>

[Cranberry]

AUijtdehaag schreef op zondag 26 juli 2020 @ 14:04:
@Japie.G
https://zaehleronlineshop...-Bus-and-12-years-Battery

302T202Q9A02BB
Deze staat niet als koude meter (laatste 2= warmtemeter, 3=warmte/koudemeter), maar als je hem uitleest via MBus (= geen modbus), kan je die koude gegevens wel gewoon uitlezen, enkel niet op het display.

'k Heb zelf de Multical 303 (warmte only) en daar kan ik via mbus geen info mbt koudegegevens/defrosts uitlezen. Met een defrost zie ik wel dat het vermogen negatief is, maar daar blijft het bij.
Jij hebt toch ook een 303? Zie jij daar ook alleen warmte?

[AUijtdehaag]

@Cranberry Ik vrees dat je gelijk hebt.
Ook bij mij blijft de teller op 0, kwam ik naderhand achter.

[Voor 18% gewijzigd door AUijtdehaag op 19-11-2022 20:45]

[studiostevus]

Ik zie bijna geen G1b modellen te koop… alles is G3/4. Waarom?

[Candymirror]

Ik dacht ook goedkoop een multical 302 aan te schaffen. Sinds vorige week woensdag ontvangen, maar helaas zonder kemfile of aes key. Dus voor nu praktisch waardeloos. Heb de verkoper inmiddels al 2x gemaild maar een reactie blijft uit. Ook bijzonder de shop heeft opeens geen items meer te koop. Sinds 2009 actief op ebay. Registreren via kamstrup zelf zoals hierboven gemeld, wil niet omdat het device reeds geregistreerd is. Een support ticket had helaas ook niet het gewenste resultaat. De huidige registratant, wie dat ook moge zijn moet in een email toestemming geven het device over te laten zetten op mijn account.

Hopelijk ontvang ik nog een reactie van de verkoper en ondertussen maar eens tijd maken om met een ir ontvanger/transmitter te bouwen hopende dat deze nog actief staat.

[sgsdebruijn]

AUijtdehaag schreef op vrijdag 11 november 2022 @ 19:46:
Hehe eindelijk...

Het is me gelukt in HASSIO, de node-red addon te updaten van versie 11.1.2 (laatst werkende versie met node-red-contrib-m-bus) naar de nieuwste versie van de node-red addon
Ik zag ook dat er sinds gisteren een nieuwere https://flows.nodered.org/node/node-red-contrib-m-bus uit is/

Stappenplan:
- Maak volledige backup van hassio (better safe then sorry)
- Stop node-red addon
- Bewerk de configuratie file.
Ik laat hier alleen de laaste code zien van de configuratie (niet het wachtwoord gedeelte)

YAML:

init_commands: []
keyfile: privkey.pem
npm_packages:
  - node-red-contrib-m-bus
ssl: false
system_packages:
  - python3
  - musl
  - make
  - g++
  - linux-headers
theme: default
require_ssl: false
dark_mode: false
dark_mode: false

Ik heb dus - phyton3 en - musl toegevoegd
Kies opslaan
- Start node-red addon (bekijk eventueel het logboek) en geef het even de tijd, de boel te installeren
Als je - INFO: Starting Node-RED...- ziet dan is hij opgestart.
- Je kan -als nodered is gestart - de addon updaten naar de laatste versie en weer even geduld tot die helemaal gestart is.
- Onder "manage pallette", in nodered, zie je dat de laatste versie van node-red-contrib-m-bus is geinstalleerd V3.0

Ik probeer m'n Kamstrup over te zetten naar HA, bij de installatie van mbus gaat het fout, Python wordt niet gevonden. Is bovenstaande daar een fix voor en in welke configfile maak je deze settings? Alvast bedankt

[AUijtdehaag]

@sgsdebruijn
Hassio en nodered geïntegreerd
De alleen staande versie van node red heeft er geen last van dacht ik.
https://flows.nodered.org/node/node-red-contrib-m-bus
Flow staat wel ergens in dit topic

[Voor 27% gewijzigd door AUijtdehaag op 29-11-2022 14:44]

[sgsdebruijn]

AUijtdehaag schreef op dinsdag 29 november 2022 @ 14:41:
@sgsdebruijn
Hassio en nodered geïntegreerd
De alleen staande versie van node red heeft er geen last van dacht ik.
https://flows.nodered.org/node/node-red-contrib-m-bus
Flow staat wel ergens in dit topic

Bedankt, m'n vraag gaat over welke config file je hebt aangepast in je voorbeeld voor Node Red

[ranjo]

studiostevus schreef op dinsdag 22 november 2022 @ 11:52:
Ik zie bijna geen G1b modellen te koop… alles is G3/4. Waarom?

Hier loop ik ook tegenaan. Weet eigenlijk niet welk model ik op dit moment zou moeten bestellen, volgens mij zijn de interessante modellen op zaehleronlineshop (nog) niet leverbaar. Ik ben ook nog naar een Elster aan het kijken (voor 159,90 EUR bij Heima24 nog te behappen). Maar dan moet er nog een mbus module bij die niet echt te vinden is.

[AUijtdehaag]

@sgsdebruijn
instellingen - add-ons - node-red - configuratie - drie puntjes - yaml

[Voor 21% gewijzigd door AUijtdehaag op 01-12-2022 04:43]

[leandres]

Hmm..

Ik doe hier nog iets fout, kan iemand mij de juiste richting op sturen?

[AUijtdehaag]

@leandres
Lijkt me dat je in het eerste blokje het verkeerde serienr hebt staan?
bij msg.payload

code:

{"address": "827235452D2C4004"}

wordt

code:

{"address": "828122132D2C4004"}

of

code:

{"address": "828122132D2C400"}

[Voor 4% gewijzigd door AUijtdehaag op 09-12-2022 16:58]

[leandres]

Ah ja idd @AUijtdehaag! Dom van me. Ik had blijkbaar een 'met copy/paste verdien je het meest' fout gemaakt. En daardoor niet alles voorzien van mijn eigen serial. Nu geen foutmeldingen meer.

Tnx!

[leandres]

Maar als ik het goed begrijp is die AES decryption key in het geheel niet nodig?

[AUijtdehaag]

@leandres
Is dit WMbus dan of bedraad Mbus?
In het laatste geval niet.

[leandres]

Bedraad idd.

[Krilo_89]

sgsdebruijn schreef op dinsdag 29 november 2022 @ 14:22:
[...]


Ik probeer m'n Kamstrup over te zetten naar HA, bij de installatie van mbus gaat het fout, Python wordt niet gevonden. Is bovenstaande daar een fix voor en in welke configfile maak je deze settings? Alvast bedankt

Dit had ik ook, je moet nog uitvoeren:

code:

sudo apt install build-essential

Daarmee worden alle benodigheden geinstalleerd en kun je de node-red-contrib-m-bus installeren via de Palettes optie uit het menu.

Btw hier met Node-Red en MQTT toch een opzet gemaakt. Had wel even moeite met de juiste serial vinden, bij mij moest ik achter mijn serial nog zetten: 2D2C4004. Anders kreeg ik geen data binnen.

Ook heb ik in de node-red flow de timestamp aangepast naar:

code:

timestamp: Date.now()

, zodat ik daadwerkelijk een timestamp heb, of was dat ergens anders voor bedoeld?

Ook heb ik het idee dat mijn waardes niet helemaal kloppen. Ik kom bijv. hier op uit:

code:

totalheatenergy: ********
totalcoolenergy: 1291
flowtemperature: 131.95
returntemperature: 7.25
difftemperature: 25.03
powerinstvalue: 171500
flowvalue: 0
flowvaluelm: 0

De totalheatenergy, powerinstvalue en totaalcoolenergy zijn allemaal een stuk hoger, ik denk dat die wel kloppen.
De flowtemperature blijft bij mij rond de 131.8 hangen en de returntemperature rond 7.26. Die zijn beide fout denk ik en ze veranderen nagenoeg niet (misschien 1 tiende)
De difftemperature en flowvalue zie ik beide in een zelfde soort curve lopen, dus die lijken wel goed te staan.

Kan het kloppen dat bij mij wellicht de waardes in de xml die ik uit de Kamstrup krijg, niet helemaal overeen komen?

Totalheatenergy was gewoon mijn serial 😬. @AUijtdehaag hoe ben je tot de juiste indexes van de array gekomen die uit de Kamstrup komt? Ik heb voor de flow, return en diff de keys id’s 8,9 en 10. Maar die zie ik hier bij niemand terugkomen in de flows.

[Voor 61% gewijzigd door Krilo_89 op 13-12-2022 10:21]

[HFman]

AUijtdehaag schreef op vrijdag 11 november 2022 @ 19:46:
Hehe eindelijk...

Het is me gelukt in HASSIO, de node-red addon te updaten van versie 11.1.2 (laatst werkende versie met node-red-contrib-m-bus) naar de nieuwste versie van de node-red addon
Ik zag ook dat er sinds gisteren een nieuwere https://flows.nodered.org/node/node-red-contrib-m-bus uit is/

Stappenplan:
- Maak volledige backup van hassio (better safe then sorry)
- Stop node-red addon
- Bewerk de configuratie file.
Ik laat hier alleen de laaste code zien van de configuratie (niet het wachtwoord gedeelte)

YAML:

init_commands: []
keyfile: privkey.pem
npm_packages:
  - node-red-contrib-m-bus
ssl: false
system_packages:
  - python3
  - musl
  - make
  - g++
  - linux-headers
theme: default
require_ssl: false
dark_mode: false
dark_mode: false

Ik heb dus - phyton3 en - musl toegevoegd
Kies opslaan
- Start node-red addon (bekijk eventueel het logboek) en geef het even de tijd, de boel te installeren
Als je - INFO: Starting Node-RED...- ziet dan is hij opgestart.
- Je kan -als nodered is gestart - de addon updaten naar de laatste versie en weer even geduld tot die helemaal gestart is.
- Onder "manage pallette", in nodered, zie je dat de laatste versie van node-red-contrib-m-bus is geinstalleerd V3.0

Ik hoefde niks te doen voor V13 met V3... maar naar V14 geeft een foutmelding op de MBUS plugin, "can't move"..

[AUijtdehaag]

@Krilo_89
Misschien handig om er bij te vermelden welke kamstrup je hebt?
302 of 303?

Ik heb dit voor de 303:

code:

var TotalHeatEnergy = msg.payload.DataRecord[0].Value;
var TotalCoolEnergy = msg.payload.DataRecord[14].Value;
var FlowTemperature = msg.payload.DataRecord[6].Value /100;
var ReturnTemperature = msg.payload.DataRecord[7].Value /100;
var DiffTemperature = Math.abs(msg.payload.DataRecord[8].Value /100);
var PowerInstValue = Math.abs(msg.payload.DataRecord[9].Value *100);
var FlowValue = msg.payload.DataRecord[11].Value;
var FlowValuelm = Number((FlowValue/60).toFixed(2));

TotalCoolEnergy blijft bij mij op 0. Wellicht kan deze 303 dat niet (tov de 302 die het wel kon)

@HFman
Gebruik je ook de Home Assistant Community Add-on: Node-RED of los geinstalleerde node-red?
Ik herken de fout niet en draai ook op V14 (Add-on versie). Waar vind je de foutmelding terug?

[Voor 18% gewijzigd door AUijtdehaag op 19-12-2022 17:53]

[HFman]

AUijtdehaag schreef op maandag 19 december 2022 @ 17:45:
@Krilo_89
Misschien handig om er bij te vermelden welke kamstrup je hebt?
302 of 303?

Ik heb dit voor de 303:

code:

var TotalHeatEnergy = msg.payload.DataRecord[0].Value;
var TotalCoolEnergy = msg.payload.DataRecord[14].Value;
var FlowTemperature = msg.payload.DataRecord[6].Value /100;
var ReturnTemperature = msg.payload.DataRecord[7].Value /100;
var DiffTemperature = Math.abs(msg.payload.DataRecord[8].Value /100);
var PowerInstValue = Math.abs(msg.payload.DataRecord[9].Value *100);
var FlowValue = msg.payload.DataRecord[11].Value;
var FlowValuelm = Number((FlowValue/60).toFixed(2));

TotalCoolEnergy blijft bij mij op 0. Wellicht kan deze 303 dat niet (tov de 302 die het wel kon)

@HFman
Gebruik je ook de Home Assistant Community Add-on: Node-RED of los geinstalleerde node-red?
Ik herken de fout niet en draai ook op V14 (Add-on versie). Waar vind je de foutmelding terug?

Nu weer terug op 13.53 die geeft geen fout melding/werkt gewoon.
Ik gebruik ook de Add-on (niet los geinstalleerd).

Melding in de log van HA is :

Error relocating /config/node-red/node_modules/node-mbus/build/Release/mbus.node

Die zie je tijdens opstarten van NodeRed in de log.
Waarna er geen verbinding gemaakt kan worden met de kampstrup (302)...

[blb4]

AUijtdehaag schreef op maandag 19 december 2022 @ 17:45:
@Krilo_89
Misschien handig om er bij te vermelden welke kamstrup je hebt?
302 of 303?

..

TotalCoolEnergy blijft bij mij op 0. Wellicht kan deze 303 dat niet (tov de 302 die het wel kon)
..

Dit hangt af van 't type, de meest verkochte zijn alleen Heat, geen Cool. Wat hij wel doet is negatief vermogen aangeven maar geen negatief energie. Ik heb dit opgelost met een pleistertje:

code:

var TotalHeatEnergy   = msg.payload.DataRecord[0].Value;
var FlowTemperature   = msg.payload.DataRecord[6].Value /100;
var ReturnTemperature = msg.payload.DataRecord[7].Value /100;
var DiffTemperature   = msg.payload.DataRecord[8].Value /100;
var PowerValue        = msg.payload.DataRecord[9].Value *100;
var PowerMaxValue     = msg.payload.DataRecord[10].Value * 100;
var FlowValue         = msg.payload.DataRecord[11].Value;
var FlowMaxValue      = msg.payload.DataRecord[12].Value;
var FlowValuelm       = Number((FlowValue/60).toFixed(2));
var TotalCoolEnergy   = msg.payload.DataRecord[14].Value;
var CoolEnergy        = 0;
if (msg.payload.DataRecord[9].Value < 0) {
    CoolEnergy        = Number((msg.payload.DataRecord[9].Value * -100/60).toFixed(2));
}

let _msg = {
    payload: []
};

_msg.payload=
    {
        kamstrup: {
            totalheatenergy     : TotalHeatEnergy,
            totalcoolenergy     : TotalCoolEnergy,
            flowtemperature     : FlowTemperature,
            returntemperature   : ReturnTemperature,
            difftemperature     : DiffTemperature,
            powervalue          : PowerValue,
            powermaxvalue       : PowerMaxValue,
            flowvalue           : FlowValue,
            flowvaluelm         : FlowValuelm,
            flowmaxvalue        : FlowMaxValue,
            coolenergy          : CoolEnergy,

            },
    }

return _msg;

Zie variabele CoolEnergy. Het delen door 60 is omdat ik de Kamstrup 1 x per minuut uitlees. coolenergy geeft dus de geleverde energie tijdens koelen (of Defrost) in de afgelopen minuut, 't is geen totaalteller. Heb nog niet uitgedokterd hoe ik in NR de sommatie kan doen, doe ik nu in mijn HA systeem.

[AUijtdehaag]

@HFman
Zojuist ook nodered Add on V14.0 herstart en de log in de gaten gehouden, maar ik krijg die fout melding niet en de kamstrup begint gewoon waarden te geven.

[HFman]

AUijtdehaag schreef op maandag 19 december 2022 @ 18:45:
@HFman
Zojuist ook nodered Add on V14.0 herstart en de log in de gaten gehouden, maar ik krijg die fout melding niet en de kamstrup begint gewoon waarden te geven.

Vreemd.... ik hou het eerst nog even op 13.57.. later maar eens uitzoeken..

[dutch_diy]

Hallo tweakers, met hulp van dit topic heb ik al een tijd mijn kamstrup aan home-assistant hangen .

Multical 303 - mbus naar usb - inlezen in Node-Red en doorsturen met MQTT met de flows uit dit topic, waarvoor nogmaals dank!!!


Als ik nu een tweede 303 aan dezelfde mbus wil hangen, dien ik dan nog iets aan te passen in de Kamstrup zelf qua adressen? Of alleen in Node-Red een tweede flow met juiste aangepaste serienummer maken?

bedankt!

[dof]

In m'n aanstaande WP installatie wil ik graag een Kamstrup-MultiCal-303 hangen.

Maar bij Zaehleronlineshop kan ik m'n voorkeursmodel NIET bestellen/reserveren, hoewel die eind januari weer beschikbaar zou moeten zijn volgens hun ('k heb nog geen directe mail naar hun verzonden).

Zijn ze nog elders te krijgen? Via Google lijkt de Zaehler groep het enige verkoop kanaal te zijn. Althans als ik via eBay of andere kanalen zoek kom ik ook weer bij Zaehler uit.

Ik zou natuurlijk wel alvast zo'n inbouwset met kogelkranen kunnen monteren, dan kan zo'n Kamstrup er later makkelijk tussengezet worden.



Is dat verstandig?

[blb4]

dof schreef op donderdag 22 december 2022 @ 13:58:
In m'n aanstaande WP installatie wil ik graag een Kamstrup-MultiCal-303 hangen.

Maar bij Zaehleronlineshop kan ik m'n voorkeursmodel NIET bestellen/reserveren, hoewel die eind januari weer beschikbaar zou moeten zijn volgens hun ('k heb nog geen directe mail naar hun verzonden).

Zijn ze nog elders te krijgen? Via Google lijkt de Zaehler groep het enige verkoop kanaal te zijn. Althans als ik via eBay of andere kanalen zoek kom ik ook weer bij Zaehler uit.

Ik zou natuurlijk wel alvast zo'n inbouwset met kogelkranen kunnen monteren, dan kan zo'n Kamstrup er later makkelijk tussengezet worden.

[Afbeelding]

Is dat verstandig?

Ja. Die kranen heb je toch nodig, enig wat overblijft is dat passtuk.

[dof]

blb4 schreef op donderdag 22 december 2022 @ 14:27:
[...]

Ja. Die kranen heb je toch nodig, enig wat overblijft is dat passtuk.

Ja, eerst keek ik even wat verbaast tegen die inbouwset aan, maar nu duidelijk met dat passtuk

[henkNL]

Misschien een beetje offtopic, maar waar plaats je de kamstrup?
Vòòr de driewegklep, zodat ik ook het maken van SWW meet, of erna, zodat ik alleen de warmte naar de vloerverwarming meet.

Ben mij aan het inlezen en wat aansluitschema's te maken.

[Andrehj]

henkNL schreef op dinsdag 27 december 2022 @ 16:01:
Misschien een beetje offtopic, maar waar plaats je de kamstrup?
Vòòr de driewegklep, zodat ik ook het maken van SWW meet, of erna, zodat ik alleen de warmte naar de vloerverwarming meet.

Je geeft het antwoord zelf al, het hangt er dus van af wat je wilt meten.

[henkNL]

Om de cop te bepalen.
De kWh meter meet ook het totaal, dus ik denk ervoor.

[AUijtdehaag]

@henkNL
Er zijn er wel die alles weten te scheiden in node-red.
Robindd in "Kamstrup Multical 302 met Pi uitlezen en domoticz"

[henkNL]

Tnx!

[Voor 14% gewijzigd door henkNL op 27-12-2022 16:53]

[Yaldair]

dof schreef op donderdag 22 december 2022 @ 13:58:
In m'n aanstaande WP installatie wil ik graag een Kamstrup-MultiCal-303 hangen.

Zijn ze nog elders te krijgen? Via Google lijkt de Zaehler groep het enige verkoop kanaal te zijn. Althans als ik via eBay of andere kanalen zoek kom ik ook weer bij Zaehler uit.

Ik.heb de mijne via amazon.de en dan ook een zaehler shop weg. Lijkt wel een andere te zijn dan die van ebay.

[dof]

Yaldair schreef op dinsdag 27 december 2022 @ 17:00:
[...]

Ik.heb de mijne via amazon.de en dan ook een zaehler shop weg. Lijkt wel een andere te zijn dan die van ebay.

Zou kunnen.

Ik zag overigens nu dat ze hier weer beschikbaar lijken te komen begin januari ("Verfügbar ab: 05.01.2023").

Denk er nu toch aan een type 303-WA02DB-71120 te bestellen bij die https://zaehleronlineshop.com/.
Met zo'n inbouwset en verzending net geen 200€.

EDIT: Vervelend, maar bij deze shop was de BTW nog niet meegerekend dus het is nu ~ € 240

[Voor 7% gewijzigd door dof op 28-12-2022 13:59]

[studiostevus]

Ik heb er nog geen gekocht, maar als het setje zo’n eur 200 kost, en de apparatuur om het uit te lezen nog eens eur 50, en dan het door een installateur laten inbouwen voor eur 100 (of meer), dan wordt het best een duur grapje… weegt de baat nog op tegen de kost vraag ik me dan af?

Of denk je dat je met die meter zulke ongekende inzichten krijgt dat je enorme verbeteringen kan bewerkstelligen? Zou het niet zijn dat 90% van de installaties eea best ok is ingeregeld, en dat zo’n warmtemeter maar heel weinig extra kan brengen?

Dat het leuk speelgoed is voor een tweaker staat overigens buiten kijf!

[Andrehj]

studiostevus schreef op woensdag 28 december 2022 @ 10:25:
Ik heb er nog geen gekocht, maar als het setje zo’n eur 200 kost, en de apparatuur om het uit te lezen nog eens eur 50, en dan het door een installateur laten inbouwen voor eur 100 (of meer), dan wordt het best een duur grapje… weegt de baat nog op tegen de kost vraag ik me dan af?

Of denk je dat je met die meter zulke ongekende inzichten krijgt dat je enorme verbeteringen kan bewerkstelligen? Zou het niet zijn dat 90% van de installaties eea best ok is ingeregeld, en dat zo’n warmtemeter maar heel weinig extra kan brengen?

Dat het leuk speelgoed is voor een tweaker staat overigens buiten kijf!

Als je warmtepomp een redelijke flowmeter ingebouwd heeft, en je ook Ta en Tr kunt uitlezen kun je ook al heel wat.
Maar bij bijvoorbeeld Mitsubishi zit je dan aan een dramatisch lage resolutie vast (1 l/min op de flow en 0.5K op de temperatuur), waardoor je nogal wat aan nauwkeurigheid in je metingen inlevert.
Bij mijn Kamstrup is die resolutie 0.01 l/min en 0.01K, dat levert veel mooiere data op.

Maar om trends te ontdekken kun je met de ingebouwde sensoren ook al een heel eind komen. Uiteindelijk is die Kamstrup dan een duur speeltje voor Tweakers.

Zoals al vaak gezegd: voor monitoring van je WP is de kWh-meter veel belangrijker.

[studiostevus]

Tsja en dan heb je data… mijn oude Elga geeft geen flow aan. In principe de pomp zo hoog zetten als het systeem aan kan, en de Ta zo laag houden als mogelijk…

Het lijkt me hartstikke leuk om de COP te kunnen zien in home assistant, maar eigenlijk heeft het niet echt een toegevoegde waarde toch?

[blb4]

Er wordt in de Panasonic topics veel geschreven dat de gegevens van de Panasonic warmtepompen ruk zijn, ik denk dat 't nogal meevalt. Ik denk dat ze goed genoeg zijn om te kunnen beoordelen of je WP doet wat die moet doen.

[blb4]

studiostevus schreef op woensdag 28 december 2022 @ 12:10:
Tsja en dan heb je data… mijn oude Elga geeft geen flow aan. In principe de pomp zo hoog zetten als het systeem aan kan, en de Ta zo laag houden als mogelijk…

Het lijkt me hartstikke leuk om de COP te kunnen zien in home assistant, maar eigenlijk heeft het niet echt een toegevoegde waarde toch?

Het is maar net wat je doel is. Als je de energieoutput van je WP niet weet dan is 't bijvoorbeeld lastig via mindergas.nl om 't effect van energiebesparende maatregelen te zien. Je kan daarin ook wel 't elektrische verbruik van je WP zetten maar dan zijn de vergelijkingen over de maanden/jaren moeilijk te maken omdat je COP varieert met de buitentemperatuur en instellingen van je WP/installatie. De verhouding verbruik/graaddag is daardoor niet recht evenredig.

[dof]

studiostevus schreef op woensdag 28 december 2022 @ 10:25:
Ik heb er nog geen gekocht, maar als het setje zo’n eur 200 kost, en de apparatuur om het uit te lezen nog eens eur 50, en dan het door een installateur laten inbouwen voor eur 100 (of meer), dan wordt het best een duur grapje… weegt de baat nog op tegen de kost vraag ik me dan af?

Of denk je dat je met die meter zulke ongekende inzichten krijgt dat je enorme verbeteringen kan bewerkstelligen? Zou het niet zijn dat 90% van de installaties eea best ok is ingeregeld, en dat zo’n warmtemeter maar heel weinig extra kan brengen?

Dat het leuk speelgoed is voor een tweaker staat overigens buiten kijf!

Ik heb uiteraard nog geen ervaring met zo'n Kamstrup, maar ik denk dat het nuttig kan zijn om preciezer inzicht te krijgen in de prestaties (samen met separate kWh meter). In die zin ook een tweakers speeltje want het vergt ook tijd en aandacht, en misschien helpt het om (op termijn) efficiënter te stoken, maar dat moet nog blijken.

Niet echt goedkoop (helaas had ik de BTW nog niet eens meegerekend ) maar op het geheel van de warmtepomp + installatiemateriaal valt het wel mee dunkt me.

[K!K]

Heb al aardig wat rond gekeken maar voor mij lijkt het onvindbaar!
Ik zou graag een Kamstrup 403 willen kopen inclusief een modbus RTU aansluiten ( ja ik weet dat het via een mbus usb adapter is uit te lezen). Maar ik wil graag geen extra omzetting en direct op mijn bestaande Modbus RTU netwerk deze aansluiten.

Heeft iemand een tip of een adres waar ik dit zou kunnen bestellen?

[AUijtdehaag]

@K!K Kan je hier iets vinden?
https://www.kernbauer-sol...teller_kamstrup/1/0/m/0/x
of hier
https://smartmeteringsolu...p-multical-403-heat-meter
(AC power supply aanvinken)

[Voor 36% gewijzigd door AUijtdehaag op 28-12-2022 21:58]

[K!K]

@AUijtdehaag zeker! Echter geen verzending naar Nederland.

[AUijtdehaag]

@K!K
Ik kan gewoon doorklikken met een NL adres bij stockshed, kosten 35 pond verzending

[Voor 85% gewijzigd door AUijtdehaag op 28-12-2022 22:06]

[K!K]

@AUijtdehaag denk dat ik je edit net gemist heb. Maar ik zou als ik jou was je eerste screenshot even verwijden als dat je echte contact gegevens zijn?

[AUijtdehaag]

@K!K Die meter komt hier niet aan kan ik je verzekeren

[ranjo]

Ik ga ook maar een 303-WA02DB bestellen bij zaehleronlineshop.com . Ik had niet in de gaten dat je via de .com website wel rechtstreeks naar Nederland kan verzenden, en bij de .de site niet. Hoewel de verzendkosten best flink zijn, toch wel handig om rechtstreeks te versturen.

Heb nog getwijfeld of ik extra geld hiervoor wil uitgeven. Maar ik zit bij mijn woonplaats in een verduurzaming club en dan is het wel gaaf om "onafhankelijk" de COP te kunnen aantonen. Helpt misschien wel bij discussies waarin men nog niet aan een full electric durft. Dus die dikke 200 euro helpt wellicht dan wel in de energietransitie

Ik heb nog gezocht naar een versie waarin ik ook de koude kan bijhouden, maar heb die niet kunnen vinden. Dat heeft dus ook een nadelig effect bij defrosts toch? wanneer er dus (tijdelijk) kouder water het systeem in komt.

[Krilo_89]

AUijtdehaag schreef op maandag 19 december 2022 @ 17:45:
@Krilo_89
Misschien handig om er bij te vermelden welke kamstrup je hebt?
302 of 303?

Ik heb een 302, dat was wel handig om te vermelden ja. Vandaar dat ik andere array nummers heb om toe te wijzen.

blb4 schreef op maandag 19 december 2022 @ 18:10:
[...]
Dit hangt af van 't type, de meest verkochte zijn alleen Heat, geen Cool. Wat hij wel doet is negatief vermogen aangeven maar geen negatief energie. Ik heb dit opgelost met een pleistertje:

Ik moet even kijken of hij ook negatieve waardes meegeeft, heb dat nog niet gezien. Op zich logisch gezien het nu winter is .

Heb nu overigens de error: Failed to init slaves. Kom er weinig over tegen, dus wordt weer even puzzelen. Een herstart van Node-Red heeft het voor nu opgelost, maar dit moet ik niet vaker hebben. Klinkt een beetje instabiel. Hebben meer mensen dat met Node-Red?

[Voor 8% gewijzigd door Krilo_89 op 28-12-2022 22:29]

[studiostevus]

blb4 schreef op woensdag 28 december 2022 @ 12:26:
[...]

Het is maar net wat je doel is. Als je de energieoutput van je WP niet weet dan is 't bijvoorbeeld lastig via mindergas.nl om 't effect van energiebesparende maatregelen te zien. Je kan daarin ook wel 't elektrische verbruik van je WP zetten maar dan zijn de vergelijkingen over de maanden/jaren moeilijk te maken omdat je COP varieert met de buitentemperatuur en instellingen van je WP/installatie. De verhouding verbruik/graaddag is daardoor niet recht evenredig.

Ik heb een bestaande installatie, dus ik kan niet argumenteren dat de kosten voor de Kamstrup in het niet vallen bij de eur 15000 om een WP te installeren. Ik vroeg me wel af of ik zo’n ding moet laten installeren of dat ik dit zelf kan (heb geen ervaring of gereedschap, wel gezonde interesse om zelf dingen te klussen). Scheelt een slok op een borrel…

[AUijtdehaag]

@studiostevus
Kwestie van wat kogelkranen er tussen zetten en de meter instellen?
https://zaehleronlineshop...ausatz-fuer-Waermezaehler

Weet je niet wat loctite 55 is en hoe je het toepast, dan zou ik het uitbesteden.

[dof]

Ik heb inmiddels ook maar een Kamstrup 303-WA02DB-71120 besteld met toebehoren (1" installatiekit, 2 van die messing buisjes en paar ringen). Wel nadat ik ze even per email gevraagd had wanneer ze beschikbaar zijn en verzonden worden.

Ze wisten niet in welke week van januari ze deze binnenkregen, maar worden uitgeleverd op volgorde van orders.
Ook gevraagd of ze de installatiekit vooruit wilden zenden, maar daar nog geen reactie op gehad en is natuurlijk ook twee keer verzendkosten. Een paar kogelkranen met zo'n buisje ertussen kan ik wel fabriceren, maar zo'n kogelkraan waar zo'n voeler in kan is natuurlijk even teveel geknutsel.

Enfin, maar even afwachten en bij installatie van m'n WP (planning: in niet te koude weken van januari :-) en maar zo goed mogelijk op voorbereiden om deze ertussen te plaatsen.

EDIT1: Nee, ze wilden de installatiekit niet vooruit zenden tenzij ik het in twee bestellingen splits . Enfin, ik kijk het eerst even aan. Qua levertijd geven ze nu een estimate van laatste week januari.

EDIT2: Kreeg vanmorgen toch aanbod om de installatiekit meteen naar mij te verzenden, voor 12€ verzendkosten. Goed aanbod en aangenomen. Installatiekit is inmiddels onderweg.

EDIT3: Inmiddels ontvangen (3 jan '23)

[Voor 20% gewijzigd door dof op 03-01-2023 21:39]
