:strip_icc():strip_exif()/u/252293/crop618564d5b886c_cropped.jpg?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 7,6🔋
:strip_icc():strip_exif()/u/15049/DC2-icon-klein.jpg?f=community){kind=icon}
Dat wissel ik volgende keer wel af met mengen met de garde of hoe je het ook noemt
in de boormachine. Goede tip.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Ok, eerste uit de mal gehaald en gelijk gesloopt
De lange zijde met hoeken erin kwam niet los. Dus ik dacht, wat zachte tikken op het scroefdraad. Maar die zit aan het uiteinde natuurlijk in een relatief dun stuk beton. Die dus ook afbrak
Oplossing was die hoeken/uitsnedes even los te maken. Verder op verschillende plekken zachtjes met de hamer getikt en er ging niks kapot. Op onderstaande foto zie je de zijde die op het hout lag, het afgebroken stukje is de omgekeerde kant waar die heel ruw is. Ik ga eens kijken of ik een gaatje kan boren en er een plug in kan duwen zodat ik deze alsnog kan gebruiken, ergens in het midden van de opstelling. Al met al, ja brak maar minder brak dan gedacht want misschien nog bruikbaar
Mag deze tijdens verder uitharden wél in de zon staan of is dat nog steeds ongewenst?
De lange zijde met hoeken erin kwam niet los. Dus ik dacht, wat zachte tikken op het scroefdraad. Maar die zit aan het uiteinde natuurlijk in een relatief dun stuk beton. Die dus ook afbrak Oplossing was die hoeken/uitsnedes even los te maken. Verder op verschillende plekken zachtjes met de hamer getikt en er ging niks kapot. Op onderstaande foto zie je de zijde die op het hout lag, het afgebroken stukje is de omgekeerde kant waar die heel ruw is. Ik ga eens kijken of ik een gaatje kan boren en er een plug in kan duwen zodat ik deze alsnog kan gebruiken, ergens in het midden van de opstelling. Al met al, ja brak maar minder brak dan gedacht want misschien nog bruikbaar Mag deze tijdens verder uitharden wél in de zon staan of is dat nog steeds ongewenst?
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
[ Voor 5% gewijzigd door JT op 30-04-2022 15:19 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Ter voorkoming van eerder gemaakte fouten en voor het beste resultaat even een stappenplannetje gemaakt
Slaat op Beamix super eco betonmortel a 20kg (1,8 liter water nodig) een zak, dit is het recept voor 30kg mortel voor 1 steun met een klein tikje extra water (0,1 liter) voor iets beter vloeien enzo. Geen idee of het voldoende is, gaan we achter komen.
Slaat op Beamix super eco betonmortel a 20kg (1,8 liter water nodig) een zak, dit is het recept voor 30kg mortel voor 1 steun met een klein tikje extra water (0,1 liter) voor iets beter vloeien enzo. Geen idee of het voldoende is, gaan we achter komen.- Werkkleding aan
- Mal invetten
- Schroefdraad erin, recht
- 3/4e water (1,5 zak * (1,8 * 0,75)) = 2 liter + 0,1 liter = 2,1 liter water in de speciekuip
- Betonmortel erin
- Mengen met garde
- Beton met schep van de randen halen
- (1,5 zak * (1,8 * 0,25)) = 0,7 liter water
- Met troffel beton erin tot de helft
- Betonijzer erop en schroefdraad recht
- Rest van beton erin, glad strijken
- Trillen/ontluchten (schuurmachine?)
- Afdekken
[ Voor 10% gewijzigd door JT op 01-05-2022 21:59 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
Ben benieuwd naar poging 2
En vergeet niet om na stap 13 je gereedschap gelijk even schoon te maken in water. Als je het laat liggen en het cement droogt dan krijg je die harde stukken er niet meer vanaf
En vergeet niet om na stap 13 je gereedschap gelijk even schoon te maken in water. Als je het laat liggen en het cement droogt dan krijg je die harde stukken er niet meer vanaf
/u/1016333/crop605879047228c.png?f=community)
En stap 15 werkkeleding weer uitdoen, anders heb je ruzie met je wederhelft, en/of moet je stofzuigen.:
Ben benieuwd naar poging 2
Lekker douchen
Vandaag eerst nieuwe gaten boren voor het schroefdraad want dat leek eigenlijk nergens op. Ik had het gelijk van bovenaf moeten doen, maar de mal lag op z'n zij. Dacht dat het wel recht zou lukken
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Zeau, zojuist tweede gedaan. Alles bij elkaar denk ik 200-300ml extra water, mortel van de randen gehaald tijdens mengen. Dat zeg er al beter uit (al kwam ik bij het storten nog wel wat klontjes tegen). Ik kwam er tevens achter dat ik vorige keer een kilo te weinig had gebruikt, ik vond de steun al wat smal. Maar ik had niet verwacht dat het zoveel verschil zou maken. Ik heb ook getrild met de multitool met schuurpad. Er kwamen veel bubbeltjes nog uit! Kan ik de eerste weggooien aangezien ik daar helemaal niet heb getrild
En ik heb gelijk wat zaken in de speciekuip afgespoeld, alleen waar laat ik dat water Ik heb geen riool hier buiten, is allemaal regenwaterafvoer. Zelfde geldt voor de tuin. Met zo een kuip door het huis slepen lijkt me ook niks
Nog even terugkomend op busjes plaatsen, ik heb het nu dus zo gedaan:
Van boven naar onder:
:strip_exif()/f/image/xLDe2izGjpuzuVCzlbyUQ5LU.jpg?f=fotoalbum_medium)
Plaats in het beton. Leerpunt voor mezelf: pas op dat je niet in de knoei komt met het betonijzer.
En ik heb gelijk wat zaken in de speciekuip afgespoeld, alleen waar laat ik dat water Ik heb geen riool hier buiten, is allemaal regenwaterafvoer. Zelfde geldt voor de tuin. Met zo een kuip door het huis slepen lijkt me ook niks Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
Nog even terugkomend op busjes plaatsen, ik heb het nu dus zo gedaan:
Van boven naar onder:
- Begin met een schroef met een kop die zo klein mogelijk is zonder door de bus heen te vallen.
- Doe op de schroef ductape, genoeg zodat deze blijft klemmen. Zo uit mijn hoofd is dit een 4 of 4,5mm schroef. Ik heb drie reepjes ductape gebruikt, een reepje is zo lang als de breedte van je rol tape. Bij een schroef had ik een klein extra stukje nodig.
- Doe de schroef in de bus, deze blijft nu klemmen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xLDe2izGjpuzuVCzlbyUQ5LU.jpg?f=user_large)
Plaats in het beton. Leerpunt voor mezelf: pas op dat je niet in de knoei komt met het betonijzer.
[ Voor 25% gewijzigd door JT op 03-05-2022 15:02 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Dat ziet er al beter uit @JT !
Ik was nog even bezig met mijn stapelblokken, naar de methode van Ophidian in "Elektriciteit opwekken met zonnepanelen (PV) Deel 10" Had al iets te enthousiast een gat geboord met de boorhamer op 'hamer' stand waarna er een stuk afbrak aan de onderkant.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TARsUVm0NgzqIyMFJrZ8hk2J.jpg?f=user_large)
Blok leek nog heel (deze foto was gemaakt toen hij al helemaal gebroken was, de barst was er na het boren nog niet
), maar toen ik de schroef in de plug draaide was het *knak* en doormidden
Dat wordt dus een nieuwe slijpen. Die blokken kosten geen drol (uit een blok van €3 kan ik een boven en ondersteun maken) maar kost alleen zoveel tijd
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WpDSK6qw85349olHAyeSL0ej.jpg?f=user_large)
Ik was nog even bezig met mijn stapelblokken, naar de methode van Ophidian in "Elektriciteit opwekken met zonnepanelen (PV) Deel 10" Had al iets te enthousiast een gat geboord met de boorhamer op 'hamer' stand waarna er een stuk afbrak aan de onderkant.
Blok leek nog heel (deze foto was gemaakt toen hij al helemaal gebroken was, de barst was er na het boren nog niet
), maar toen ik de schroef in de plug draaide was het *knak* en doormidden Dat wordt dus een nieuwe slijpen. Die blokken kosten geen drol (uit een blok van €3 kan ik een boven en ondersteun maken) maar kost alleen zoveel tijd
[ Voor 11% gewijzigd door ThinkPad op 10-05-2022 11:21 ]
@ThinkPad Haha oeps Zou je er met die blokken komen zonder de hamerfunctie? Dus alleen boren?
Ik probeerde vandaag de mal los te krijgen maar hij zit behoorlijk vast, notabene met bakvet ingespoten Ik probeer de mal met beperkt geweld los te tikken maar ik zie 2 kleine scheurtjes in de betonnenhouder Morgen maar verder kijken.
Zou je er met die blokken komen zonder de hamerfunctie? Dus alleen boren?Ik probeerde vandaag de mal los te krijgen maar hij zit behoorlijk vast, notabene met bakvet ingespoten
Ik probeer de mal met beperkt geweld los te tikken maar ik zie 2 kleine scheurtjes in de betonnenhouder Morgen maar verder kijken.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Kijk even in de TS, waarom denk je dat ik de belasting met plastic had bekleed en met olie had ingesmeerd...:
@ThinkPad Haha oeps
Ik probeerde vandaag de mal los te krijgen maar hij zit behoorlijk vast, notabene met bakvet ingespoten
Het hout wat jij gebruikt gaat als het nat wordt allemaal vezels rechtop zetten en die komen als honderdduizenden mini ankertjes in je (uithardende) beton te zitten!
Daarom maakt men een bekisting normaal ook van betonplex!
Dat kan, alleen dat verklaart niet waarom het de eerste keer ZONDER spuitbaar bakvet best ok ging en nu MET (was een tip van iemand uit dit topic) het veel moeilijker gaat
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Ik heb gisterochtend nog even snel de kabels ingestoken en het geheel in bedrijf gesteld, inderdaad met dezelfde gedachte, zon=geld haha:
Nice! Wel opschieten he, de zon schijnt.
Mijn andere schans is uit de mal na wat moeite:
Stuk beter gelukt. Dit is wel de strakste kant De gaatjes waar de bussen zitten daar zie je wat afgebladderd beton bij het eruit tikken van de schroeven maar dit is behoorlijk ondiep, ik denk het best haalbare resultaat.
De eerste schans ga ik denk ik kapot slaan om het schroefdraad en betonijzer opnieuw te gebruiken; niet ontlucht, schroefdraad niet er opnieuw in in het laagste stuk waarbij ik mij afvraag of het beton heel blijft en het middelste deel gaat een stukje betonstaal in, denk een lusje van een centimeter of 8 hoog en het lijkt erop dat het beton zelf los zit en alleen nog vastgehouden wordt door het stukje betonstaal.
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
Stuk beter gelukt. Dit is wel de strakste kant
De gaatjes waar de bussen zitten daar zie je wat afgebladderd beton bij het eruit tikken van de schroeven maar dit is behoorlijk ondiep, ik denk het best haalbare resultaat. De eerste schans ga ik denk ik kapot slaan om het schroefdraad en betonijzer opnieuw te gebruiken; niet ontlucht, schroefdraad niet er opnieuw in in het laagste stuk waarbij ik mij afvraag of het beton heel blijft en het middelste deel gaat een stukje betonstaal in, denk een lusje van een centimeter of 8 hoog en het lijkt erop dat het beton zelf los zit en alleen nog vastgehouden wordt door het stukje betonstaal.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Hmmmm, ondanks het gepruts bij die eerste schans blijkt die echt nog wel moeilijk kapot te krijgen; die had ik achteraf gezien misschien nog wel kunnen gebruiken
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Vandaag derde maken, tweede eruit gehaald en getest:
Deze tweede is wat minder net en vloeide minder goed bij gebruik van de gespecificeerde hoeveelheid water. Ik denk dat ik er standaard gewoon 100ml meer bij doe (standaard is 1,8 liter per 20kg zo uit mijn hoofd).
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
Deze tweede is wat minder net en vloeide minder goed bij gebruik van de gespecificeerde hoeveelheid water. Ik denk dat ik er standaard gewoon 100ml meer bij doe (standaard is 1,8 liter per 20kg zo uit mijn hoofd).
[ Voor 34% gewijzigd door JT op 14-05-2022 13:44 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
:strip_icc():strip_exif()/u/283152/crop6802a5eecf7bb_cropped.jpg?f=community)
OV | 2kap '99 131m² | Quatt Duo | Intergas Kombi Kompakt HRE 28/24 '13 | Honeywell T6 | 13 x 435wp SolarEdge
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Q2A0aAQN6SA830WeKu9pRxiN.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/A2ejw1MdyZjTRnyCHpLWscKs.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OaiKXQRoQOaOGBaAxHTM0P5l.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/usUbRylmbJh93iyEWP3GSYQV.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OriMDaJ5yLkyiQq1OdnsC0w5.jpg?f=user_large)
Ipv beton schansen heb ik schuin dak rails gebruikt en met draadeind aan betonnen opsluitbanden gemaakt. Ivm zicht en ballast beperkt houden ligt het op 2 graden afschot.
(Inspiratie opgedaan op Tweakers bij een volledig plat systeem met stoeptegels)
[ Voor 9% gewijzigd door Erwin_83 op 17-05-2022 19:22 ]
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Het liefst had ik ze er 3 maanden terug al op, maar ja, life happens enzo. Als ik nu een tijdelijke oplossing maak, dan duurt het 1. langer voor het er op een ideale manier op ligt 2. kost het extra geld om het er tijdelijk op te leggen waardoor de financiele winst beperkt zal zijn 3. kost het heeeeeel veel extra tijd en moeite voor een paar euro. We kachelen rustig door zoals het nu gaat
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Zeau. Vierde ligt erin. Eindelijk eens mortel waar ik 100% over tevreden was. Ik gebruik 1,5 zak voor elke steun, ik heb nu de eerste zak eerst gedaan, erin en toen de laatste halve zak. Daarnaast heb ik grofweg 20% meer water erin dan volgens de specs (1,8 liter per 20kg). Verder de laatste 2 stuks betonijzer gebogen met wat improviseren (wel tijdrovend zo):
Zo klemmen en dan gewoon duwen tegen wat je gebogen wilt hebben Op deze plek moet de omvormer komen:
:strip_exif()/f/image/32Sbohv2Nw9prPIGrB9uPHtx.jpg?f=fotoalbum_medium)
Iemand nog een idee hoe te monteren? Kan niet aan de schutting. Dus ik denk er nu over om van een flink dikke plaat een achterkant, dakje, twee zijkanten aan elkaar te maken, eventueel met wat hoekijzers ofzo. En dan aan een van de zijkanten een paar grote schroeven. Daarmee zit die effectief volledig vast aan de paal maar ik hoop ook op een stabiele manier. Op de plekken van de kruisjes van ongeveer de schroeven.
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
Zo klemmen en dan gewoon duwen tegen wat je gebogen wilt hebben

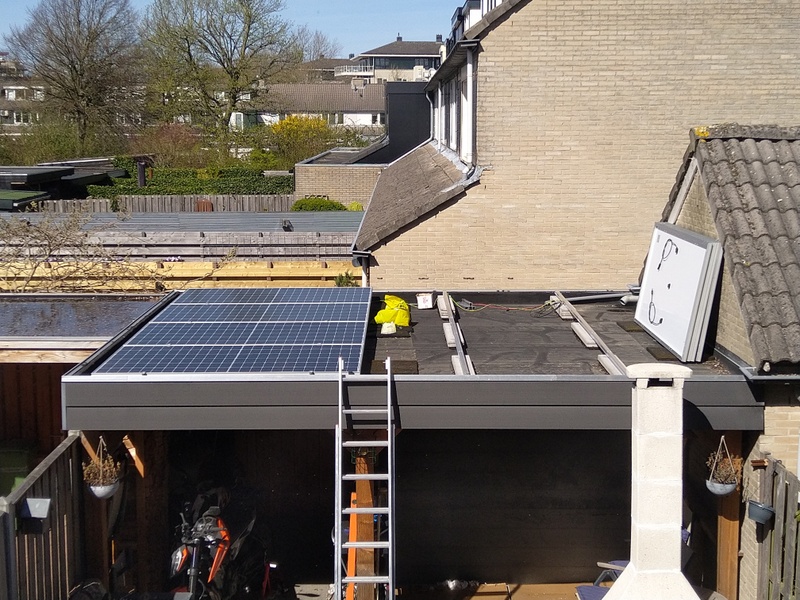

Op deze plek moet de omvormer komen::no_upscale():strip_icc():fill(white):strip_exif()/f/image/32Sbohv2Nw9prPIGrB9uPHtx.jpg?f=user_large)
Iemand nog een idee hoe te monteren? Kan niet aan de schutting. Dus ik denk er nu over om van een flink dikke plaat een achterkant, dakje, twee zijkanten aan elkaar te maken, eventueel met wat hoekijzers ofzo. En dan aan een van de zijkanten een paar grote schroeven. Daarmee zit die effectief volledig vast aan de paal maar ik hoop ook op een stabiele manier. Op de plekken van de kruisjes van ongeveer de schroeven.
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
[ Voor 14% gewijzigd door JT op 22-05-2022 16:18 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Met dank aan dit forum als inspiratie:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mSDlg0RR3JcpoKjATb4DT73f.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8oayHXVqENgPVMdPHzjJfKYy.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/M3fkDnbhMCIkfySjIcInlI4q.jpg?f=user_large)
Totaal 29 schansen voor 23 panelen oost-west
Betonschroeven gebruikt ter bevestiging maar dat werkte niet perfect, ze draaiden soms kapot op de beton
. Normaal werken ze prima dus geen idee waarom het nu niet wilde, wellicht was de boor niet helemaal lekker.
Totaal 29 schansen voor 23 panelen oost-west
Betonschroeven gebruikt ter bevestiging maar dat werkte niet perfect, ze draaiden soms kapot op de beton
. Normaal werken ze prima dus geen idee waarom het nu niet wilde, wellicht was de boor niet helemaal lekker.
Ook bedankt voor jouw versie hiervan, geeft mij weer inspiratie
, een soortgelijke constructie ga ik ook maken voor op schuur. Hoe heb je die 2 blokken aan elkaar gemaakt, kwestie van keilbout in onderste blok en gaatje boren in bovenste?
Welke maat (keil)bout/ankers heb je gebruikt? Ik zocht iets om door 1 opsluitband (8cm) + clickfit rail te gaan en dan bovenop de rail de ring en moer. Echter heb ik ze nog niet gevonden: >130mm vanaf schroefdraad in kleinere diameter (m6/m8).
Helemaal door de bandjes geboord en M8 draadeind gebruikt. Boven en onder de bandjes ringen en moeren. Bij de rail ook boven en onder ringen en moeren voor het stellen.:
[...]
Ook bedankt voor jouw versie hiervan, geeft mij weer inspiratie
Hoe heb je die 2 blokken aan elkaar gemaakt, kwestie van keilbout in onderste blok en gaatje boren in bovenste?
Welke maat (keil)bout/ankers heb je gebruikt? Ik zocht iets om door 1 opsluitband (8cm) + clickfit rail te gaan en dan bovenop de rail de ring en moer. Echter heb ik ze nog niet gevonden: >130mm vanaf schroefdraad in kleinere diameter (m6/m8).
Passende lengte bouten niet kunnen vinden, dus zelf gemaakt van stukken draadeind.
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Dankzij jullie / dit topic:
2x portrait betonschansen.
Met instorthulsen. (Houten blokjes moeten nog even vervangen worden door alu, maar die had ik even niet voorradig en ducktape was tijdelijk)
O ja en daarna de bekisting om marktplaats gezet teab zodat iemand anders er ook nog plezier van kon hebben.
:strip_exif()/f/image/9DNa62D2FMgtyKXNzsIiEB1s.jpg?f=fotoalbum_large)
:strip_exif()/f/image/05G6vzALVU0DKWEchgeMhbPX.jpg?f=fotoalbum_large)
:strip_exif()/f/image/OIgZdhswUKSxFrSI4XnLEYQr.jpg?f=fotoalbum_large)
:strip_exif()/f/image/tI2Uk9uzzY58EQNAmcVRQLfV.jpg?f=fotoalbum_large)
:strip_exif()/f/image/XVzHn1xNOrVCSB9M1yQgnhQx.jpg?f=fotoalbum_large)
2x portrait betonschansen.
Met instorthulsen. (Houten blokjes moeten nog even vervangen worden door alu, maar die had ik even niet voorradig en ducktape was tijdelijk)
O ja en daarna de bekisting om marktplaats gezet teab zodat iemand anders er ook nog plezier van kon hebben.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9DNa62D2FMgtyKXNzsIiEB1s.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/05G6vzALVU0DKWEchgeMhbPX.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OIgZdhswUKSxFrSI4XnLEYQr.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/tI2Uk9uzzY58EQNAmcVRQLfV.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XVzHn1xNOrVCSB9M1yQgnhQx.jpg?f=user_large)
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Die gaat nog dicht deze zomer, niet te dicht. (Wel ventilatie, maar ook het windvangen er af zeg maar)
Maar ze zijn 55-60kg per stuk. Dus per 8 panelen ca 275-300kg.
Ik zag her en der voorschriften voorbij komen van nog geen 75kg per 4 panelen. (Dat leek me dan weer heel weinig)
Doc van Valk ter bevestiging:
(0-5 mtr in windgebied 3)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WlTd1DU43OJoU1f6AusMOizF.jpg?f=user_large)
[ Voor 32% gewijzigd door FM80 op 27-06-2022 21:35 ]
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
toon volledige berichtAls je het dicht maakt is het wel ok denk ik, zoals ik het nu ziet zou ik met geknepen billen zitten als het uit noord oost waait. Ook met die valk waarschijnlijk wel hoor, dus daar is dan geen verschil.
Ik zou aan de hoge kant denk ik nog wat tegels bij plaatsen die er aan hangen, of een stapeltje met een ketting.
Just to be sure en wat extremen te kunnen overleven.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
:strip_icc():strip_exif()/u/111848/yoshipopcorn.jpg?f=community)
Welke klemmen gebruiken jullie? Ik heb betonnen schansen met een M8 schroefhulzen en m'n zonnepanelen zijn 30mm hoog.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FDg608Mivu2dB7vaZomNG3Ts.jpg?f=user_large)
Facts don't care about your feelings
:strip_icc():strip_exif()/u/30425/crop5906f20a03bb0_cropped.jpeg?f=community)
Herinnert u zich deze nog? (pun intended)
Via Marktplaats heb ik wat afvalhout van een lokale jeugd-techniekclub afgehaald. Dat heb ik verzaagd tot een mal die uit drie delen bestaat: de bodemplaat, de bovenkant en de onderkant. De drie delen worden met lijmklemmen bij elkaar gehouden, totdat het geheel ontkist kan worden
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MZcU73z7fyqGWlOyGMHOPOd2.jpg?f=user_large)
33 kilo betonmortel later...
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/buoFyl38S2pvBeD3bySO5vPV.jpg?f=user_large)
Kan niet wachten om overmorgen voorzichtig een kijkje te nemen
Door de schaarste op de markt enerzijds, en de zeer specifiek benodigde maat van de panelen anderzijds, lag het project lange tijd stil. Maar morgen ga ik drie panelen ophalen, dus het werd nu toch wel echt tijd om aan de bak te gaanThijsmans zei ooittoon volledige bericht
Zoals eerder verteld, heb ik een uitbouwdakje waarvoor het érg moeilijk is een (fysiek) passende standaard montageoplossing te vinden:
Nu overweeg ik het zelf maar te doen. Het volgende ontwerp past precies (mind you: ik heb de breedte van één voet nog niet bepaald, dus die loopt op de afbeeldingen over de volle 5 meter
:fill(white):strip_exif()/f/image/manYHO7WS81RTvC8Af5YTQfb.png?f=user_large)
(pun intended)Via Marktplaats heb ik wat afvalhout van een lokale jeugd-techniekclub afgehaald. Dat heb ik verzaagd tot een mal die uit drie delen bestaat: de bodemplaat, de bovenkant en de onderkant. De drie delen worden met lijmklemmen bij elkaar gehouden, totdat het geheel ontkist kan worden
33 kilo betonmortel later...
Kan niet wachten om overmorgen voorzichtig een kijkje te nemen
Privacy-adepten vinden op AVGtekst.nl de Nederlandse AVG-tekst voorzien van uitspraken en besluiten.
/u/321863/crop63280f2a06b9b_cropped.png?f=community)
48 uur later
:strip_exif()/f/image/5OcGeqSWwlDcpPwnZmvjzxt5.jpg?f=fotoalbum_large)
De binnenkant van de mal laat zich goed verwijderen met de houten hamer. Ga ik mee verder als er minder kinderen slapen.
:strip_exif()/f/image/v31PIFDf0SU6zxwJ35j2z5sk.jpg?f=fotoalbum_large)
De achterkant vertoont een wat grovere structuur dan de voorkant. Les voor de volgende stuks. Constructief maak ik me er geen zorgen over. Terecht? Ook wat minder olie gebruiken (donkere vlekken?).
De binnenkant is overigens nog warm! Laat 'm dus nog even lekker staan.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/5OcGeqSWwlDcpPwnZmvjzxt5.jpg?f=user_large)
De binnenkant van de mal laat zich goed verwijderen met de houten hamer. Ga ik mee verder als er minder kinderen slapen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/v31PIFDf0SU6zxwJ35j2z5sk.jpg?f=user_large)
De achterkant vertoont een wat grovere structuur dan de voorkant. Les voor de volgende stuks. Constructief maak ik me er geen zorgen over. Terecht? Ook wat minder olie gebruiken (donkere vlekken?).
De binnenkant is overigens nog warm! Laat 'm dus nog even lekker staan.
Privacy-adepten vinden op AVGtekst.nl de Nederlandse AVG-tekst voorzien van uitspraken en besluiten.
Ik was nog even benieuwd hoe je tot deze conclusie was gekomen. Ik vind ze voor prijzen die per 100cm2 niet echt goedkoper is dan de standaard 10x10 dragers bij de bouwmarkt. Het spul kan het dak op dus ik kan ze gaan halen, vandaar nu deze vraag
10x10 is bij Gamma per 10 39 cent, de Flatfix zie ik bij Warmteservice voor 65 cent, 2 tegeltjes van de Gamma met dezelfde oppervlakte is 78 cent. Komt er in het geval van een webshop ook nog verzendkosten bij.
[ Voor 15% gewijzigd door JT op 24-07-2022 11:14 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
@BroederT
Mooi toch nu? En je kan zeggen zelf gemaakt
Kwa uurloon, ik heb 10 grote gemaakt en 3 kleine maar zoveel uren zitten er niet in, kopen zou ruim 700,- zijn en dan nog halen of verzenden.
Nu minder dan de helft plus dat ik een afkortzaag over heb.
Mooi toch nu? En je kan zeggen zelf gemaakt
Kwa uurloon, ik heb 10 grote gemaakt en 3 kleine maar zoveel uren zitten er niet in, kopen zou ruim 700,- zijn en dan nog halen of verzenden.
Nu minder dan de helft plus dat ik een afkortzaag over heb.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Panasonic Aquarea High Performance KIT-WC05JE5 (5 kw), 2750wp oost/west, 660 zuid, 2x Atlantic Calypso wp boilers
:strip_exif()/u/24420/henk_orange.gif?f=community)
Lijkt me echt een leuk project, als je zo een ruim plat dak hebt. Ik wil het op iets kleinere schaal zelf gaan leggen op mn schuurtje, maar wil de betonvoet kant en klaar kopen. Mocht iemand nog een idee hebben hoe ik daar een microomvormer op kan monteren dan houd ik me aanbevolen
Ik zou de achterkant dichtmaken en het verder zo laten.
Reden: dichtmaken scheelt kennelijk nogal in het gewicht dat je moet aanbrengen.
Zie onderstaande tabellen van een fabrikant, als voorbeeld:
Voor mijn schuurtje in zuid holland betekent dit 120kg ballast bij geen zij- en achterkant, maar slechts 65kg wanneer het dichtgemaakt is.
Omdat ik veel inspiratie uit dit topic gehaald heb, wil ik ook graag mijn creatie en overwegingen met jullie delen. Wellicht heeft iemand er iets aan.
Ik heb 10x 415 Wp panelen van 1924 x 1039 geïnstalleerd in Oost-West opstelling i.c.m APSystems DS3-L micro-omvormers. Hiervoor heb ik in totaal 14 betonvoeten gegoten. Het eindresultaat zag er zo uit:
:strip_exif()/f/image/gPjATCsgUa2Pgjy1ZuIMgV3f.jpg?f=fotoalbum_large)
:strip_exif()/f/image/WFO2BKaieDGX9M0pU0X0Y4os.jpg?f=fotoalbum_large)
Ik heb er zelf voor gekozen om de "volle" kant van de betonvoet aan de onderkant van de constructie te hebben. Mijns inziens is het beter om het zwaartepunt lager te hebben liggen omdat betonvoeten van zichzelf al makkelijker gaan schranken. Met een hoger zwaartepunt versterk je dit effect.
Kistje gemaakt om twee betonvoeten per keer te gieten.
Als basis heb ik een meubelpaneel gebruikt, dit bleek eigenlijk niet zo geschikt omdat de lijm van de fineerlaag onder hoge temperatuur (tijdens uitharden van het beton) zacht wordt en gaat bobbelen. Vervolgens gebeurt dit bobbelen ook met de fineerlaag en dat bemoeilijkte het lossen van de betonvoeten. Om het lossen te vergemakkelijken heb ik rampamoeren in de zijkanten gezet waardoor ik doormiddel van een bout de betonvoeten eruit kon drukken.
:strip_exif()/f/image/YJbTWNMXhbfsloOoNQOKPbkC.jpg?f=fotoalbum_large)
In de voeten heb ik M6 draadeind meegegoten t.b.v. Flatfix klemmen. In de hoge staander heb ik een slagvast PVC buis meegegoten om later de voeten aan elkaar te kunnen bevestigen met M10 draadstang.
De draadstang heeft eigenlijk twee functies:
1. Het houdt de constructie beter bij elkaar waardoor het moeilijker gaat schranken. Je bent hierdoor niet (alleen) afhankelijk van de klemkracht van de panelen om dit tegen te gaan. Een vakwerk was hiervoor nog beter geweest, maar ik denk dat dit ook afdoende zou moeten zijn.
2. De draadstang wordt ook gebruikt om alle kabels en connectoren aan te tiewrappen. Om de draadstang heb ik wel eerst slagvast PVC gestoken om schuring van kabels met het draad (en hierdoor eventuele sluiting) te voorkomen.
:strip_exif()/f/image/QvUmxq7hYkAvJGO5v3bfkoNr.jpg?f=fotoalbum_large)

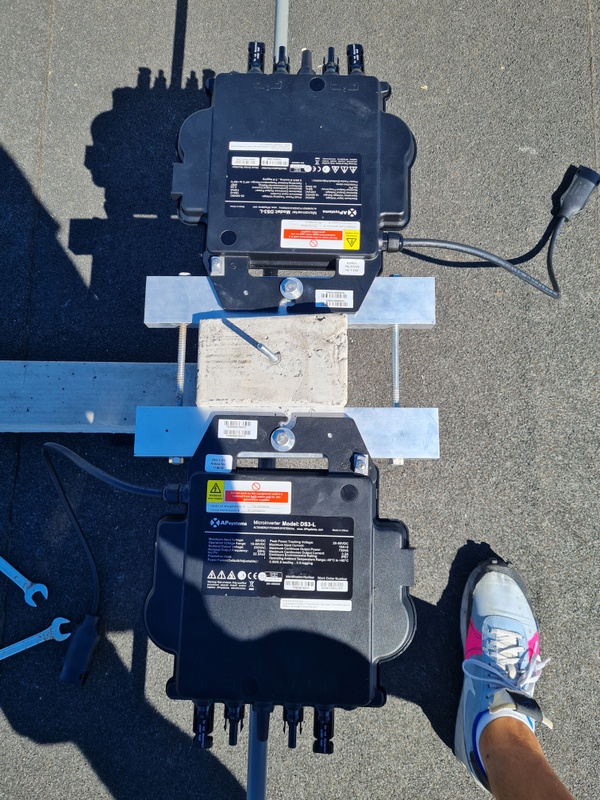

Zoals te zien op bovenstaande foto heb ik gebruik gemaakt van micro-omvormers. Deze heb ik bevestigd door aan weerszijde van enkele betonvoeten 50 x 20 mm aluminiumprofiel te klemmen m.b.v. M8 draadstangetjes.
:strip_exif()/f/image/rkaUOGNyp6cLI8igMZPY4Wsf.jpg?f=fotoalbum_large)
Ik heb 10x 415 Wp panelen van 1924 x 1039 geïnstalleerd in Oost-West opstelling i.c.m APSystems DS3-L micro-omvormers. Hiervoor heb ik in totaal 14 betonvoeten gegoten. Het eindresultaat zag er zo uit:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gPjATCsgUa2Pgjy1ZuIMgV3f.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WFO2BKaieDGX9M0pU0X0Y4os.jpg?f=user_large)
Ik heb er zelf voor gekozen om de "volle" kant van de betonvoet aan de onderkant van de constructie te hebben. Mijns inziens is het beter om het zwaartepunt lager te hebben liggen omdat betonvoeten van zichzelf al makkelijker gaan schranken. Met een hoger zwaartepunt versterk je dit effect.
Kistje gemaakt om twee betonvoeten per keer te gieten.
Als basis heb ik een meubelpaneel gebruikt, dit bleek eigenlijk niet zo geschikt omdat de lijm van de fineerlaag onder hoge temperatuur (tijdens uitharden van het beton) zacht wordt en gaat bobbelen. Vervolgens gebeurt dit bobbelen ook met de fineerlaag en dat bemoeilijkte het lossen van de betonvoeten. Om het lossen te vergemakkelijken heb ik rampamoeren in de zijkanten gezet waardoor ik doormiddel van een bout de betonvoeten eruit kon drukken.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YJbTWNMXhbfsloOoNQOKPbkC.jpg?f=user_large)
In de voeten heb ik M6 draadeind meegegoten t.b.v. Flatfix klemmen. In de hoge staander heb ik een slagvast PVC buis meegegoten om later de voeten aan elkaar te kunnen bevestigen met M10 draadstang.
De draadstang heeft eigenlijk twee functies:
1. Het houdt de constructie beter bij elkaar waardoor het moeilijker gaat schranken. Je bent hierdoor niet (alleen) afhankelijk van de klemkracht van de panelen om dit tegen te gaan. Een vakwerk was hiervoor nog beter geweest, maar ik denk dat dit ook afdoende zou moeten zijn.
2. De draadstang wordt ook gebruikt om alle kabels en connectoren aan te tiewrappen. Om de draadstang heb ik wel eerst slagvast PVC gestoken om schuring van kabels met het draad (en hierdoor eventuele sluiting) te voorkomen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QvUmxq7hYkAvJGO5v3bfkoNr.jpg?f=user_large)
Zoals te zien op bovenstaande foto heb ik gebruik gemaakt van micro-omvormers. Deze heb ik bevestigd door aan weerszijde van enkele betonvoeten 50 x 20 mm aluminiumprofiel te klemmen m.b.v. M8 draadstangetjes.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rkaUOGNyp6cLI8igMZPY4Wsf.jpg?f=user_large)
PV: 5x APsystems DS3-L; 10x415Wp ONO/WZW 12°; Totaal 4150 Wp /// BEV: BYD Atto 3 Design Skiing White
Ik ben momenteel bezig een eigen schans te bouwen, maar dan op basis van de beton massablokken van Van der Valk.
Hoek is volledig variabel naar keus, maar ik heb hem hem op 5 graden afgestemd, samen met custom made 3D geprinte bevestigingblokjes.
Hebben jullie interesse om dit hier te volgen of zal ik daar beter een eigen topic voor aanmaken aangezien het geen DYI gegoten voeten zijn.
Hier een paar kleine teasers.
/f/image/vSob4Z2Baf9WAMsWyhJgGOUL.png?f=fotoalbum_large)
/f/image/nk7ySt21dp1ngzhvBND8xgMt.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/vSgc5vKwtfnpSEYgKRqiEh3p.png?f=user_large)
Hoek is volledig variabel naar keus, maar ik heb hem hem op 5 graden afgestemd, samen met custom made 3D geprinte bevestigingblokjes.
Hebben jullie interesse om dit hier te volgen of zal ik daar beter een eigen topic voor aanmaken aangezien het geen DYI gegoten voeten zijn.
Hier een paar kleine teasers.
:fill(white):strip_exif()/f/image/vSob4Z2Baf9WAMsWyhJgGOUL.png?f=user_large)
:fill(white):strip_exif()/f/image/nk7ySt21dp1ngzhvBND8xgMt.png?f=user_large)
[ Voor 7% gewijzigd door osluis op 21-08-2022 23:03 ]
toon volledige berichtZiet er serieus netjes uit
Hoe zwaar zijn de voeten geworden en op welke hoogte liggen ze? Voordeel van jouw ontwerp is dat als er nog ballast nodig is, je makkelijk twee hoekprofielen over het beton heen kunt leggen en die weer op kunt vullen met tegels.
[ Voor 0% gewijzigd door osluis op 22-08-2022 18:59 . Reden: typo ]
Volgens mij staat "beton" in de topictitel tussen aanhalingstekens, dus denk dat het hier zou moeten kunnen/mogen. Je maakt de schans immers wel zelf
Het lijkt mij in ieder geval een potentieel interessante oplossing.
Mijn betonvoeten hebben een gewicht van ca. 35 kg per stuk. Installatie ligt op ongeveer 9,5 meter hoogte.:
[...]
Ziet er serieus netjes uit
Dat van die extra ballast klopt inderdaad, maar volgens de tabel die ik heb aangehouden zou dat niet nodig zijn.
PV: 5x APsystems DS3-L; 10x415Wp ONO/WZW 12°; Totaal 4150 Wp /// BEV: BYD Atto 3 Design Skiing White
Ok, daar komt hij dan.

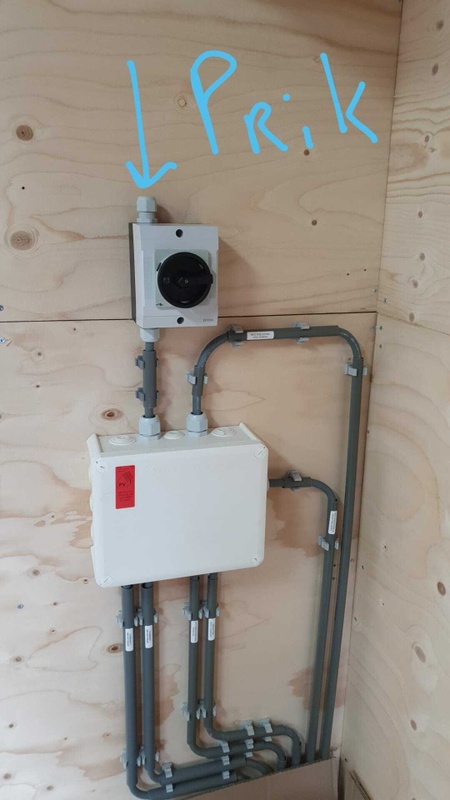

Ik heb sinds 2013 zonnepanelen op mijn huis. Op de bovenste verdieping zijn in de zware storm van 2018 een rij panelen door te weinig ballast van het dak gewaaid op de onderliggende rij. Heel de set was verwoest waardoor ik van de verzekering opnieuw mocht beginnen. Achteraf blijkt dat de installateur destijds te weinig ballast geplaatst had. Een van de reden dat ik daar nu altijd vrij voorzichtig mee ben. Omdat de installateurs het allemaal veel te druk hadden en de dienstverlening zwaar ondermaats was heb ik bij een online leverancier een calculatie laten maken voor ballast voor de nieuwe set en heb ik op de zolder en ernaast een nieuwe installatie gebouwd. Naast de zolder is een flatfix fusion systeem geplaatst en bovenop de zolder een systeem van van der valk in een O-W opstelling. Ik heb om alles goed uit te kunnen meten een 3D model gemaakt en deze later ook gebruikt om de verbouwing van de tuin te visualiseren.
/f/image/CrbXJxF22MYpbae2XX24YsX2.png?f=fotoalbum_large)
Afgelopen jaar heb ik letterlijk heel de tuin eruit gesloot en heb ik een nieuwe schuur en overkapping laten zetten. Tevens heb ik vanuit de meterkast twee nieuwe groepen met 4mm2 naar de schuur getrokken en heb ik die voorbereid voor een PV installatie. het lijken veel kabels, maar het zijn twee inkomende met weer een aantal die vertrekken voor stopcontacten in de tuin, de overkapping, tuinpalen, voortuin etc. Uiteraard netjes gelabeld omdat ik na een jaar niet meer weet wat wat is.
:strip_exif()/f/image/vYLvEnTs3Wn3r66Db2TYCljz.jpg?f=fotoalbum_large)
Ivm de brandgang die links naast de schuur loopt en de hoek om gaat is de hij niet mooi rechthoekig, er zit een schuin deel in. Dat maakt het een beetje lastig om voor kant en klare oplossingen te kiezen. De meeste installateurs die ik heb aangeschreven reageren niet eens en wie wel reageert, smijt eigenlijk maar wat over de schutting zonder goed te kijken wat mijn wensen zijn. Dan zelf maar weer eens aan de slag dacht ik zo.
Eerst heb ik gekeken welke opstellingen het dak het best benutten. Aangezien het aantal Wp per vierkante meter voor bijna alle panelen gelijk zijn, is het van belang dat je zoveel mogelijk meters vult. Ik kwam uit op een schans van 11 panelen van 345 Wp zie de afbeelding rechts onderin.
/f/image/VN2rRrAC4XMHxhYaT5omcAdU.png?f=fotoalbum_large)
Vervolgens moest ik een schans hebben. Zoals eerder gezegd was ik aangewezen op maatwerk, zeker aangezien ik een hellingshoek van 5 graden wil hebben. Waarom? Omdat hij anders makkelijk 70cm hoog wordt en ik de buren achter mij een fraai uitzicht gun en geen scheve gezichten wil hebben.
het werd zaak om een ontwerp te realiseren waarbij de hoogte geminimaliseerd werd. Daarbij ben ik uitgekomen op wederom het systeem van van der valk.
Ik ben begonnen met het dak te modeleren in Fusion360, gevolg door de ballast voeten van 100x200x500 met ingegoten draadbus. Ze wegen 20kg

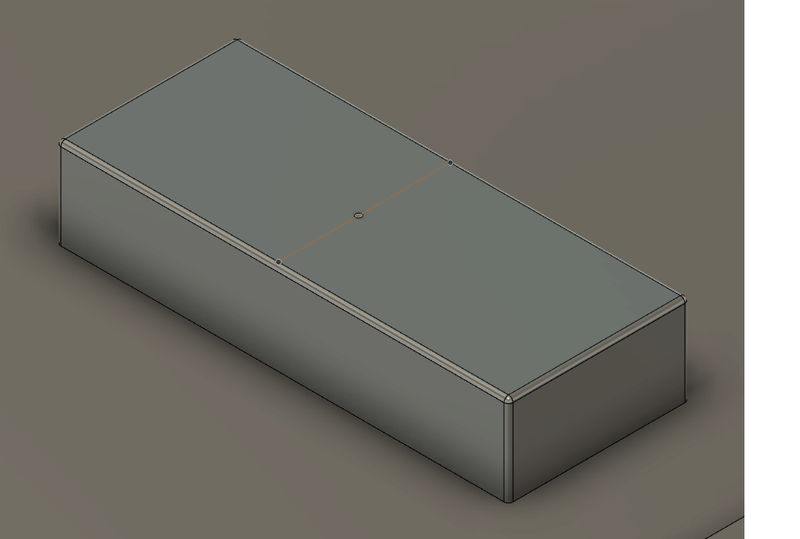

/f/image/F27z0fEHGFJkXkZRaredYPpt.png?f=fotoalbum_large)
Daarop heb wou ik de zwarte side++ profielen monteren van van der valk.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/E0zqXpf9Ey0zvZcJ8vxCe1vh.jpg?f=user_large)
Omdat het geheel onder een hoek komt te staan en er in het profiel ook geen ruimte is voor een bout moest ik daar wat op verzinnen. Aangezien ik een 3D printer heb wou ik die eens nuttig aan het werk zetten. Ik kocht ApolloX (ASA) filement van Form Futura dat weer en UV bestendig is (in tegenstelling tot ABS). Aangezien van der valk mij geen technische tekeningen van de profielen wilde verstrekken heb ik deze maar met een schuimaat nagemeten en de doorsnede in Fusion geschetst. Vervolgens extruderen en klaar is kees. Bij het voorste ballastblok wou ik het profiel ondersteunen met een soort wig. Zie onderstaande afbeelding.
/f/image/eJ2xRLS7T6fVWsF7k4u32FOg.png?f=fotoalbum_large)
Met het profiel erop ziet dat er als volgt uit. Let op, door het ballastblok naar achter te verplaatsen komt de voorste paneel dichter bij het dak te liggen waardoor de totale hoogte lager wordt. Van der valk past deze techniek ook toe in hun Valk double en tripple opstellingen.
/f/image/2UagvUVwXpXEVlsbGsYFj1yt.png?f=fotoalbum_large)
Verder naar achteren ga ik met M8 draadeind de hoogte in. De onderlinge afstanden voor de ballastblokken heb ik afgekeken van de Valk Tripple. Om de profielen vast te kunnen klemmen heb ik in ASA verschillende blokjes geprint. De afbeeldingen zeggen meer dan genoeg denk ik.
/f/image/uz4VsC33DdL7MNp1iIAHqUhk.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/iX8lSOceDjghLdH4eko6o1MU.png?f=user_large)
:fill(white):strip_exif()/f/image/Hk4j2BT5dF3lYaEayyExSpnW.png?f=user_large)
De draadeinden zullen zonder problemen de trek en druk kunnen verwerken die ze te verduren krijgen, maar zullen wel kunnen buigen. Dit wordt opgelost door de tegelklem van wederom van der Valk. Op de ballast blokken worden tegels van 30x30x4 (9kg) geplaatst waarna met een speciale beugel de boel vastgeklemd wordt. Bijkomend voordeel is dat de draadeind nu steun krijgt van de tegels en nagenoeg niet meer zal kunnen buigen.
/f/image/1FI7KXdtiH5rYaxfXsm6X42j.png?f=fotoalbum_large)
Vervolgens zet je een aantal van deze rijen naast elkaar en ziet het er als volgt uit.
/f/image/K50Ycv0zrV5l3MIizYsko2ve.png?f=fotoalbum_large)
Ik wil ook de boel dicht maken. Daarvoor speel ik met het idee om tussen de tegels een kunststof balk te klemmen waar ik vervolgens zwarte hardschuim PVC platen op kan monteren.
/f/image/Jp8mm0Kgicc9xeTc7exwSU72.png?f=fotoalbum_large)
/f/image/8L7HCQEQfwPFnDkXK4ZG9uiD.png?f=fotoalbum_large)
Status is momenteel dat mijn printwerk klaar is, de panelen zijn binnen en het wachten is nu op de omvormer Van der Valk materiaal. De constructie om de panelen af te dichten is nog niet 100% zeker, maar daar heb ik nog even tijd voor om het uit te werken. De totale hoogte van dit ontwerp is vanaf het dak net geen 40cm en dan heb ik de opstaande rand van het dak niet meegeteld. netto steekt hij 34cm boven het dak uit.
Ik heb sinds 2013 zonnepanelen op mijn huis. Op de bovenste verdieping zijn in de zware storm van 2018 een rij panelen door te weinig ballast van het dak gewaaid op de onderliggende rij. Heel de set was verwoest waardoor ik van de verzekering opnieuw mocht beginnen. Achteraf blijkt dat de installateur destijds te weinig ballast geplaatst had. Een van de reden dat ik daar nu altijd vrij voorzichtig mee ben. Omdat de installateurs het allemaal veel te druk hadden en de dienstverlening zwaar ondermaats was heb ik bij een online leverancier een calculatie laten maken voor ballast voor de nieuwe set en heb ik op de zolder en ernaast een nieuwe installatie gebouwd. Naast de zolder is een flatfix fusion systeem geplaatst en bovenop de zolder een systeem van van der valk in een O-W opstelling. Ik heb om alles goed uit te kunnen meten een 3D model gemaakt en deze later ook gebruikt om de verbouwing van de tuin te visualiseren.
:fill(white):strip_exif()/f/image/CrbXJxF22MYpbae2XX24YsX2.png?f=user_large)
Afgelopen jaar heb ik letterlijk heel de tuin eruit gesloot en heb ik een nieuwe schuur en overkapping laten zetten. Tevens heb ik vanuit de meterkast twee nieuwe groepen met 4mm2 naar de schuur getrokken en heb ik die voorbereid voor een PV installatie. het lijken veel kabels, maar het zijn twee inkomende met weer een aantal die vertrekken voor stopcontacten in de tuin, de overkapping, tuinpalen, voortuin etc. Uiteraard netjes gelabeld omdat ik na een jaar niet meer weet wat wat is.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vYLvEnTs3Wn3r66Db2TYCljz.jpg?f=user_large)
Ivm de brandgang die links naast de schuur loopt en de hoek om gaat is de hij niet mooi rechthoekig, er zit een schuin deel in. Dat maakt het een beetje lastig om voor kant en klare oplossingen te kiezen. De meeste installateurs die ik heb aangeschreven reageren niet eens en wie wel reageert, smijt eigenlijk maar wat over de schutting zonder goed te kijken wat mijn wensen zijn. Dan zelf maar weer eens aan de slag dacht ik zo.
Eerst heb ik gekeken welke opstellingen het dak het best benutten. Aangezien het aantal Wp per vierkante meter voor bijna alle panelen gelijk zijn, is het van belang dat je zoveel mogelijk meters vult. Ik kwam uit op een schans van 11 panelen van 345 Wp zie de afbeelding rechts onderin.
:fill(white):strip_exif()/f/image/VN2rRrAC4XMHxhYaT5omcAdU.png?f=user_large)
Vervolgens moest ik een schans hebben. Zoals eerder gezegd was ik aangewezen op maatwerk, zeker aangezien ik een hellingshoek van 5 graden wil hebben. Waarom? Omdat hij anders makkelijk 70cm hoog wordt en ik de buren achter mij een fraai uitzicht gun en geen scheve gezichten wil hebben.
het werd zaak om een ontwerp te realiseren waarbij de hoogte geminimaliseerd werd. Daarbij ben ik uitgekomen op wederom het systeem van van der valk.
Ik ben begonnen met het dak te modeleren in Fusion360, gevolg door de ballast voeten van 100x200x500 met ingegoten draadbus. Ze wegen 20kg
:fill(white):strip_exif()/f/image/F27z0fEHGFJkXkZRaredYPpt.png?f=user_large)
Daarop heb wou ik de zwarte side++ profielen monteren van van der valk.
Omdat het geheel onder een hoek komt te staan en er in het profiel ook geen ruimte is voor een bout moest ik daar wat op verzinnen. Aangezien ik een 3D printer heb wou ik die eens nuttig aan het werk zetten. Ik kocht ApolloX (ASA) filement van Form Futura dat weer en UV bestendig is (in tegenstelling tot ABS). Aangezien van der valk mij geen technische tekeningen van de profielen wilde verstrekken heb ik deze maar met een schuimaat nagemeten en de doorsnede in Fusion geschetst. Vervolgens extruderen en klaar is kees. Bij het voorste ballastblok wou ik het profiel ondersteunen met een soort wig. Zie onderstaande afbeelding.
:fill(white):strip_exif()/f/image/eJ2xRLS7T6fVWsF7k4u32FOg.png?f=user_large)
Met het profiel erop ziet dat er als volgt uit. Let op, door het ballastblok naar achter te verplaatsen komt de voorste paneel dichter bij het dak te liggen waardoor de totale hoogte lager wordt. Van der valk past deze techniek ook toe in hun Valk double en tripple opstellingen.
:fill(white):strip_exif()/f/image/2UagvUVwXpXEVlsbGsYFj1yt.png?f=user_large)
Verder naar achteren ga ik met M8 draadeind de hoogte in. De onderlinge afstanden voor de ballastblokken heb ik afgekeken van de Valk Tripple. Om de profielen vast te kunnen klemmen heb ik in ASA verschillende blokjes geprint. De afbeeldingen zeggen meer dan genoeg denk ik.
:fill(white):strip_exif()/f/image/uz4VsC33DdL7MNp1iIAHqUhk.png?f=user_large)
De draadeinden zullen zonder problemen de trek en druk kunnen verwerken die ze te verduren krijgen, maar zullen wel kunnen buigen. Dit wordt opgelost door de tegelklem van wederom van der Valk. Op de ballast blokken worden tegels van 30x30x4 (9kg) geplaatst waarna met een speciale beugel de boel vastgeklemd wordt. Bijkomend voordeel is dat de draadeind nu steun krijgt van de tegels en nagenoeg niet meer zal kunnen buigen.
:fill(white):strip_exif()/f/image/1FI7KXdtiH5rYaxfXsm6X42j.png?f=user_large)
Vervolgens zet je een aantal van deze rijen naast elkaar en ziet het er als volgt uit.
:fill(white):strip_exif()/f/image/K50Ycv0zrV5l3MIizYsko2ve.png?f=user_large)
Ik wil ook de boel dicht maken. Daarvoor speel ik met het idee om tussen de tegels een kunststof balk te klemmen waar ik vervolgens zwarte hardschuim PVC platen op kan monteren.
:fill(white):strip_exif()/f/image/Jp8mm0Kgicc9xeTc7exwSU72.png?f=user_large)
:fill(white):strip_exif()/f/image/8L7HCQEQfwPFnDkXK4ZG9uiD.png?f=user_large)
Status is momenteel dat mijn printwerk klaar is, de panelen zijn binnen en het wachten is nu op de omvormer Van der Valk materiaal. De constructie om de panelen af te dichten is nog niet 100% zeker, maar daar heb ik nog even tijd voor om het uit te werken. De totale hoogte van dit ontwerp is vanaf het dak net geen 40cm en dan heb ik de opstaande rand van het dak niet meegeteld. netto steekt hij 34cm boven het dak uit.
toon volledige berichtInteressant plan. Klinkt wel als erg veel werk, dusdanig dat ik me afvraag of je niet gewoon kunt gieten
Maar wellicht heb ik het fout. Verder zie ik dat je strak langs de rand gaat leggen; daar heb je turbulentie, daar moet je rekening mee houden in je ballast. Daar heb je meer van nodig aan de rand.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Het werk voor het bouwen valt wel mee, het ontwerp maken heeft redelijk wat tijd gekost, maar dat had ik ook gedaan als ik voeten van beton had gegoten. Ik heb daar speciaal aandacht aan besteed omdat de beschikbare ruimte zo krap is. Het is centimeter werk namelijk. M'n printer is in totaal drie dagen aan het printen geweest om alle blokjes te maken die ik nodig heb. Het grootste deel daarvan is onbeheerd en ik had al een printer, dus dat was geen extra investering. Zonder printer was het een ander verhaal geweest. Wat mij vooral aanspreekt is de mogelijkheid om het in lichte stukken naar boven te slepen (het zwaarste deel is 20kg) en dat het meeste gewicht in de buurt van de dragende delen van mijn tuinhuis/overkapping liggen. Ik heb nu gaan mallen hoeven maken en met gieten/bewapening was ik zeker weten veel langer bezig geweest. Montage is een eitje. Beetje schroeven en klaar.:
[...]
Interessant plan. Klinkt wel als erg veel werk, dusdanig dat ik me afvraag of je niet gewoon kunt gieten
De ballast die er nu op ligt is meer dan wat van der valk adviseert voor een opstelling van 10 graden en een open constructie op 7m hoogte. De mijne staat onder 5 graden, wordt afgesloten en ligt op 3m hoogte. Dat moet ruim voldoende zijn denk ik.
[edit]
Nog een reden waarom betonvoeten gieten voor mij niet optimaal is, is vanwege de beschikbare ruimte. Bij betonvoeten zou ik of aan de zijkanten of aan de voor- en achterkant van de zonnepanelen uit moeten steken om de klemmen te monteren. Bij mijn constructie blijven de steunpunten op het dak binnen de footprint van de panelen.
Kostentechnisch gezien zal het een stuk duurder zijn dan betonvoeten. Ik zal vanavond een overzicht van de kosten geven.
Ik denk overigens dat ik in totaal een kleine 20 uur kwijt ben geweest aan design in Fusion 360 en het printen van concept ontwerpen van de blokken om te kijken of alles past.
[ Voor 27% gewijzigd door osluis op 30-08-2022 11:00 . Reden: typo en kleine update ]
:strip_icc():strip_exif()/u/175007/ebb01cd654e42fda1a4d1b3fa158592e.jpg?f=community)
toon volledige berichtGoed verhaal
Ook leuk om iets afwijkends te zien.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Ik heb wel iets van verf liggen. Even een kwastje regelen anders. Zat ook te denken, ik kan ook een minimale hoeveelheid beton maken en daar achteraan erin doen. Beetje dik zodat het er niet uit loopt
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Dat is uiteraard RVS
En zit onder het paneel.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Een als dat RVS het betonijzer weer raakt????:
[...]
Dat is uiteraard RVS
Zoekterm: elektrochemische corrosie
Dat ken ik inderdaad
De gaatjes waar ik op ijzer ben gestuit (2 stuks) ga ik niet gebruiken maar dichten.Pluggen. De microomvormer komt maar een paar centimeter van het beton te hangen zodat de warmte er achter vandaan kan dus dat moet goed komen.
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Ik weet niet hoe groot het gat is, maar er zijn ook pluggen voor in badkamers die goed afdichten.:
[...]
Dat ken ik inderdaad
[...]
Pluggen. De microomvormer komt maar een paar centimeter van het beton te hangen zodat de warmte er achter vandaan kan dus dat moet goed komen.
https://www.fischer.nl/nl...gen/nylon-pluggen/duoseal
Persoonlijk zou ik het wel weten. Of flexibele kit, of wat beton in het gat en de plug erachteraan.
[ Voor 9% gewijzigd door osluis op 31-08-2022 19:17 ]
Als ik van tevoren had geweten dat ik prima micro-omvormers voor een prima prijs tweedehands kon krijgen dan had ik direct die draadeinden erin gemaakt
Achteraf gezien had ik het sowieso moeten doen, voor alle zekerheid.... Ik ga deze nemen en de andere pluggen eruit halen, of wat hier direct boven wordt gesuggereerd.
Achteraf gezien had ik het sowieso moeten doen, voor alle zekerheid....Goede tip!
Ik ga deze nemen en de andere pluggen eruit halen, of wat hier direct boven wordt gesuggereerd.Begrijp ik nu goed dat je dit in het gat spuit, draadeinde erin en uit laten harden?
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Dat is wel mooi dan. Jammer dat over een jaar 90% de vuilnisbak in gaat
Maar ik kan het dan misschien ook gebruiken voor de nog op te hangen pregolazonwering; gat boren, dit erin, Fischer Duo plug erin, drogen en monteren. Heb ik nog wel steeds 90% over denk ik
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Ik DM je even want anders wordt het off topic, zonnewering != zonnepaneel
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
:strip_icc():strip_exif()/u/9208/icon.jpg?f=community){kind=icon}
Waarom moeilijk als het makkelijk kan.
Betonblokken met 40mm pvc buis, houtdraadbout met plug in betonblok en draadbout met moer en grote ring om panelen te bevestigen, woon je in winderig gebied gewoon meer blokken plaatsen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BDBOD92GNSykbQDgloqHufE4.jpg?f=user_large)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 7,6🔋
Ah, 157 kg...
En bedankt voor het plaatsen van die laatste foto, dat gaat em worden.
Soms kan het zo simpel zijn
En bedankt voor het plaatsen van die laatste foto, dat gaat em worden.
Soms kan het zo simpel zijn
[ Voor 80% gewijzigd door netfast op 03-09-2022 08:14 ]
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Hou je wel rekening met een aantal factoren met de oplossing van klump4u? Zijn oplossing staat in het verre zuiden op een schuurtje, dat is hele andere koek dan dan op 6 meter in de kop van Noord-Holland. Wellicht eerst eens bij een leverancier van frames berekenen met een online tool hoeveel gewicht er nodig is voor montage zonder afsluiting aan de zijkant en achterkant. Dan kijken hoeveel gewicht je nodig hebt en of dat kan op het dak dat je voor ogen hebt. Het kan bijvoorbeeld best zo zijn dat je 60kg ballast per paneel nodig hebt (afhankelijk van je situatie), paneel is ongeveer 20kg (standaardformaat). Totaal 80 kg per paneel, 8 panelen (bijvoorbeeld) is dan alweer 640 kilo. Plus je eigen gewicht bij het leggen. Het dicht maken van de achter- en zijkanten kan zomaar tot de helft van het ballast schelen, maar dat kan met deze oplossing niet zo makkelijk. Ik vind de oplossing van klump4u erg leuk omdat je voor een habbekrats je panelen kan leggen maar het is imho niet voor elke situatie geschikt.:
Ah, 157 kg...
En bedankt voor het plaatsen van die laatste foto, dat gaat em worden.
Soms kan het zo simpel zijn
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
Kleine update van mijn kant, ik had wel heel mooi het idee om de zij en achterkant van de schans dicht te maken. Helaas is het van der Valk concept daar niet oorspronkelijk voor bedoeld.
Voorlopig zit ik nog in de concept fase en ben ik het eea aan het uitwerken. Een optie is dat ik deze beugels print en met T-moeren vast zet op het profiel. Hier kan vervolgens een hardschuim PVC plaat op geschroefd worden icm kit op de achterkant van ballast tegels.
/f/image/F6MOFUDMT1m0Mht6hn4VsSLC.png?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DGYAcMRTq12uPptJubpWVq1x.jpg?f=user_large)
/f/image/EbYqeAAEPDiZMsWSKj6rEaoC.png?f=fotoalbum_large)
De andere optie dat ik de zelfde beugel gebruik, maar dan met een houder die ook de onderkant van de plaat vasthoudt.
/f/image/ASlLXhOE6MsewOzBPyLFHDxZ.png?f=fotoalbum_large)
/f/image/AUNpKsjlJiVhh5GrPdp1R7Ch.png?f=fotoalbum_large)
/f/image/PeJkSMPOzpEScZERaOZkNqGy.png?f=fotoalbum_large)
Voorlopig zit ik nog in de concept fase en ben ik het eea aan het uitwerken. Een optie is dat ik deze beugels print en met T-moeren vast zet op het profiel. Hier kan vervolgens een hardschuim PVC plaat op geschroefd worden icm kit op de achterkant van ballast tegels.
:fill(white):strip_exif()/f/image/F6MOFUDMT1m0Mht6hn4VsSLC.png?f=user_large)
:fill(white):strip_exif()/f/image/EbYqeAAEPDiZMsWSKj6rEaoC.png?f=user_large)
De andere optie dat ik de zelfde beugel gebruik, maar dan met een houder die ook de onderkant van de plaat vasthoudt.
:fill(white):strip_exif()/f/image/ASlLXhOE6MsewOzBPyLFHDxZ.png?f=user_large)
:fill(white):strip_exif()/f/image/AUNpKsjlJiVhh5GrPdp1R7Ch.png?f=user_large)
:fill(white):strip_exif()/f/image/PeJkSMPOzpEScZERaOZkNqGy.png?f=user_large)
[ Voor 12% gewijzigd door osluis op 13-09-2022 00:05 ]
3600wp string @ 115° oost | 825wp panelen/750wp micro's @ 13°/115° oost | 1475wp panelen / 1250wp micro's @ 27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning
/u/541806/crop568e73243e2da_cropped.png?f=community)
Zelf ga ik mogelijk een nieuw PV systeem aanleggen op een plat dak, en kwam dit topic tegen. Erg interessant zulke betonnen schansjes, omdat je dan geen dure profielen hoeft te kopen en dan alsnog betontegels loopt te sjouwen. Nu kwam ik ook de onderstaande link tegen...
https://www.degrootbeton....nnepaneel-steun-plat-dak/
Ik ben best handig, maar voor die prijs zou ik ze bijna kopen
https://www.degrootbeton....nnepaneel-steun-plat-dak/
Ik ben best handig, maar voor die prijs zou ik ze bijna kopen

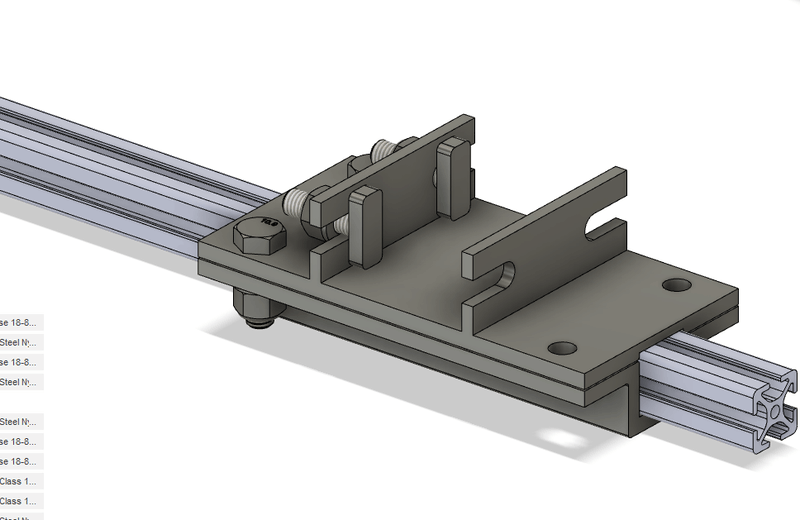

Inmiddels weer wat verder met de plannen voor de zijpanelen. Een paar plaatjes zeggen meer dan 1000 woorden
Nu nog ter hoogte van van de zijplaat een blokje bouwen waar tegen geschroefd kan worden en klaar is kees. Waarom een 2020 profiel? Omdat het een stuk sterker en ook nog eens goedkoper is dan een standaard kokertje van de bouwmarkt. Plus als het alsnog van het dak waait, bouw ik hem om tot een 3D printer
/f/image/PLPhGC12wpSbpqEkJIOer1FG.png?f=fotoalbum_large)
/f/image/pLy3Qbj6qntlZEHc0TLrIXB5.png?f=fotoalbum_large)
/f/image/VYeRDgpqZ5UMEVFkXcc7vneN.png?f=fotoalbum_large)
Nu nog ter hoogte van van de zijplaat een blokje bouwen waar tegen geschroefd kan worden en klaar is kees. Waarom een 2020 profiel? Omdat het een stuk sterker en ook nog eens goedkoper is dan een standaard kokertje van de bouwmarkt. Plus als het alsnog van het dak waait, bouw ik hem om tot een 3D printer
:fill(white):strip_exif()/f/image/PLPhGC12wpSbpqEkJIOer1FG.png?f=user_large)
:fill(white):strip_exif()/f/image/pLy3Qbj6qntlZEHc0TLrIXB5.png?f=user_large)
:fill(white):strip_exif()/f/image/VYeRDgpqZ5UMEVFkXcc7vneN.png?f=user_large)
best prijzig:
Zelf ga ik mogelijk een nieuw PV systeem aanleggen op een plat dak, en kwam dit topic tegen. Erg interessant zulke betonnen schansjes, omdat je dan geen dure profielen hoeft te kopen en dan alsnog betontegels loopt te sjouwen. Nu kwam ik ook de onderstaande link tegen...
https://www.degrootbeton....nnepaneel-steun-plat-dak/
Ik ben best handig, maar voor die prijs zou ik ze bijna kopen
