Zelf (beton)schans maken voor zonnepanelen

[WackoH]

Rol-Co schreef op zondag 9 augustus 2020 @ 18:21:
[...]
Als je kijkt zie je 3 tapeind per voet, echter 2 gebruikt.

Ah zo. Nou ja, zeker als de panelen op het beton liggen, zijn twee bevestigingspunten genoeg.

[Rol-Co]

WackoH schreef op zondag 9 augustus 2020 @ 19:58:
[...]
Ah zo. Nou ja, zeker als de panelen op het beton liggen, zijn twee bevestigingspunten genoeg.

Tja, het helpt allemaal mee in de stijfheid van de schans, maar ik heb zelf ook 2 stuks hoor, dat zit al zo vast, als je ze oplost kan je nog niet naar beneden schuiven, heb ik al een keer gedaan ivm een optimizer wisselen.

[bbbrumbrum]

WackoH schreef op zondag 9 augustus 2020 @ 19:57:
@bbbrumbrum Da's wel een gevalletje selectief quoten

In hetzelfde artikel staat ook "Het betekent dat de zonnepanelen via de omvormer geaard moeten worden."

Het belangrijkste is om te begrijpen wat de normsteller wil bereiken: Metalen mogen niet onder (gevaarlijke) spanning komen te staan. (statisch elektriciteit mag wel. Dat is alleen onprettig)

Dubbel geisoleerde apparaten hoef je niet aarden omdat er geen delen zijn die met spanning in aanraking kunnen komen, of omdat de buitenzijde b.v. van plastic is.

Dat geldt bij zonnepanelen voor het paneel zelf. Het frame zal niet gemakkelijk in aanraking komen met de spanningvoerende delen tussen het glas en kunststof.
Maar, het frame kan wel onder spanning komen te staan als er bv. een kabel doorschuurt (niet goed vastgemaakt & beweging door de wind) en met het frame contact maakt

In zo'n geval wil je dat de omvormer een waarschuwing geeft ('aardingsfout') en uitschakelt. De metalen delen komen niet onder spanning omdat het potentiaal van die delen gelijk aan die van de aarde wordt.

Via een metalen geaarde onderconstructie zijn de frames van de panelen bij een goede aanleg ook meteen geaard.

Maar als die geleidende constructie ontbreekt, is het verstandig de frames zelf te gaan aarden. Of contact tussen kabels en frames voorkomen door deze b.v. een kunststof buis te leggen (dan maak je de hele installatie dubbel geisoleerd)., of op de kabels op zo'n manier te leggen dat contact met het metalen delen uitgesloten is.

Ik heb bij mijn platdak PV systeem de kabels met tie wraps aan de frames van de panelen vastgemaakt. Dan is aarden van de frames dus wel nodig.
Maar als de kabels met geen redelijke mogelijkheid contact met de frames kunnen maken, hoeft het weer officieel wellicht niet (maar is het wel verstandig).

toon volledige bericht

Klopt, maar het is wel verwarrend zo.
In de eerste zin zeggen dat t niet nodig is, en dan in verdere toelichting beargumenteren waarom het wel nodig is....

En kan me ook niet voorstellen dat installateurs het doen, maakt het monteren van PV wel een fors stuk arbeidsintensiever.

Bvb het systeem wat ik gebruik; de insert profielen van vd Valk zijn volledig gepoedercoat, dus geen metaal/metaal contact met paneelframe mogelijk.

[Beek73]

Rol-Co schreef op zondag 9 augustus 2020 @ 16:06:
@ericplan @jobr @emot

Schoor hoeft niet, als de betonvoeten goed vlak zijn aan de onderkant blijven ze prima staan en wordt het 1 geheel samen met de panelen.
@Beek73

Staat er super bij hoor! Middenklemmen ga je niet gebruiken? Of had je tekort?
Staan wel dicht op elkaar trouwens, geen schaduw? Of optimizers?

Bedankt, de middenklemmen wilde ik eerst wel plaatsen maar het geheel staat al heel stevig zo. Daarnaast staat het in de luwte van het huis.

[Rol-Co]

Beek73 schreef op zondag 9 augustus 2020 @ 21:36:
[...]


Bedankt, de middenklemmen wilde ik eerst wel plaatsen maar het geheel staat al heel stevig zo. Daarnaast staat het in de luwte van het huis.

Ja dat is hier ook, en ze staan oost west, verwacht niet veel ellende.

[Beek73]

WackoH schreef op zondag 9 augustus 2020 @ 17:38:
@Beek73 Ik heb net een post over aarding geschreven en zag op jouw panelen het volgende:
[Afbeelding]
De aarding loopt nu via de klem en geanodiseerd alumimium. Op deze manier is aarding niet gegarandeerd.
Als het goed is, zijn er in de frames (aan de onderzijde) gaatjes voor de aarding voorbereid.

Ja, dat is een leuk punt waar ik niet echt een duidelijk antwoordt op vond. Alles wat ik over aarding lees, ook in de NEN, heeft het over het aarden van de aluminium constructie haar de zonnepanelen op gemonteerd zijn. Maar mijn panelen zijn op beton gemonteerd. De zonnepanelen zijn zelf dubbel geïsoleerd, maar voor de zeker voor de zekerheid toch maar geaard.

[WackoH]

Hier zie je waar bij mijn panelen (Qcells) de gaatjes voor aarding zitten waar een schroefje in kan:
Een extra reden om goed te aarden (vooral bij micro-omvormers en Solar Edge) kan zijn om storing op de ontvangst van radio amateurs te verminderen. Maar dat is weer een heel andere onderwerp.
(Mijn APS micro-omvormers storen overigens al op FM-band. Niet zo fraai...)

[Beek73]

WackoH schreef op zondag 9 augustus 2020 @ 22:36:
Hier zie je waar bij mijn panelen (Qcells) de gaatjes voor aarding zitten waar een schroefje in kan:[Afbeelding]
Een extra reden om goed te aarden (vooral bij micro-omvormers en Solar Edge) kan zijn om storing op de ontvangst van radio amateurs te verminderen. Maar dat is weer een heel andere onderwerp.
(Mijn APS micro-omvormers storen overigens al op FM-band. Niet zo fraai...)

Grappig, ik heb ook Qcell panelen met APS omvormers. Ik zal is kijken (na mijn vakantie 🇫🇷) of die aardingsgaatjes vrij zijn of op de betonnen poot liggen.

[jobr]

Ik heb zelf een extra gaatje ingeboord op de plek die mij uitkwam.

[Beek73]

Toch nog maar een kruisschoor erop gezet van draadeind m6. Ik zie met het warme weer toch wel dat je zoveel mogelijk ventilatie moet houden bij de panelen, dus een plank op de achterkant sluit het teveel af.

[jobr]

Beek73 schreef op vrijdag 21 augustus 2020 @ 16:25:
Toch nog maar een kruisschoor erop gezet van draadeind m6. Ik zie met het warme weer toch wel dat je zoveel mogelijk ventilatie moet houden bij de panelen, dus een plank op de achterkant sluit het teveel af.

[Afbeelding][Afbeelding]

Hopen dat je geen windkracht > 10 erop krijgt later dit jaar
Wel netjes gedaan overigens.

[Beek73]

jobr schreef op vrijdag 21 augustus 2020 @ 19:26:
[...]


Hopen dat je geen windkracht > 10 erop krijgt later dit jaar
Wel netjes gedaan overigens.

Afgelopen nacht aardig stormpje eroverheen gehad hier aan de kust, maar niks aan de hand. Staat als een huis. 😁

[MVL93]

Beste Medetweakers,

Ik volg met veel belangstelling dit mooie topic daar ik zelf ook wil beginnen met zonnepanelen.

Eerste idee is om met 4 stuks te beginnen op garage dak.

In zomer vol op zon alleen in de winter niet altijd vandaar eerst eens kijken hoe dit gaat. Mocht het bevallen wil ik er nog 4 stuks bij te leggen.

Nu zie ik hier veel mooie ontwerpen langs komen en vroeg ik mijzelf af is er in de regio Rotterdam iemand die nog een mooie mal over heeft?

@--Erik-- die rubbermatjes tegen verzendkosten zou ik wel willen hebben als ze er nog zijn?

Alvast hartelijk dank!

Martijn

[mightym]

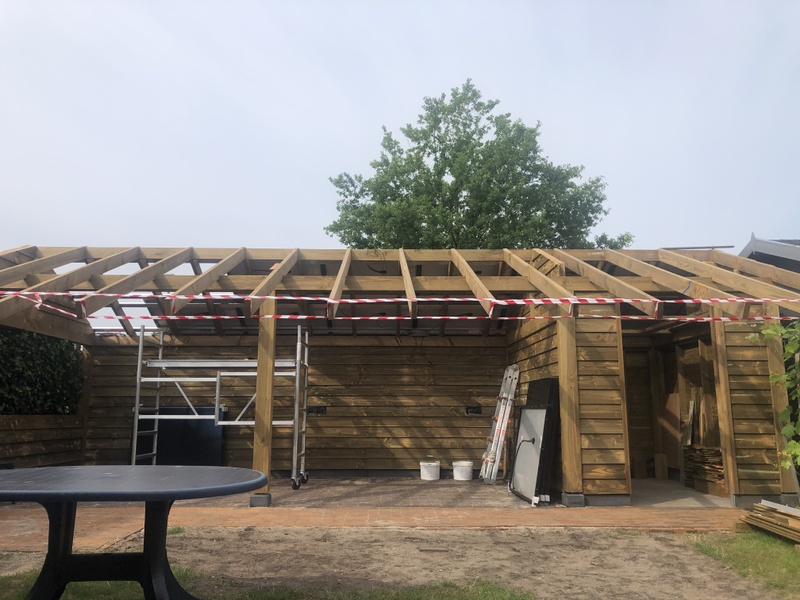

Zo, hier de installatie wat uitgebreid. Afgelopen zomer een terrasoverkapping en een garage geplaatst, hier kunnen nu mooi de nieuwe zonnepanelen op.

Ik had geen zin in wekenlang beton storten, dus ik heb 3 sets mallen gemaakt.



Na 2 dagen ontkisten:


Daarna kon het spul het dak op:


De betonnen elementen kon ik aanvoeren via de gewone trap en dan door het raam via de 'loopplank' naar buiten.



Best een strak geheel geworden.



Volgende ronde wordt het verplaatsen van de panelen die op het houten schuurtje in de tuin liggen, dat schuurtje gaat tegen de vlakte.

[Rol-Co]

mightym schreef op zaterdag 24 oktober 2020 @ 07:10:
Zo, hier de installatie wat uitgebreid. Afgelopen zomer een terrasoverkapping en een garage geplaatst, hier kunnen nu mooi de nieuwe zonnepanelen op.

Ik had geen zin in wekenlang beton storten, dus ik heb 3 sets mallen gemaakt.

[Afbeelding]

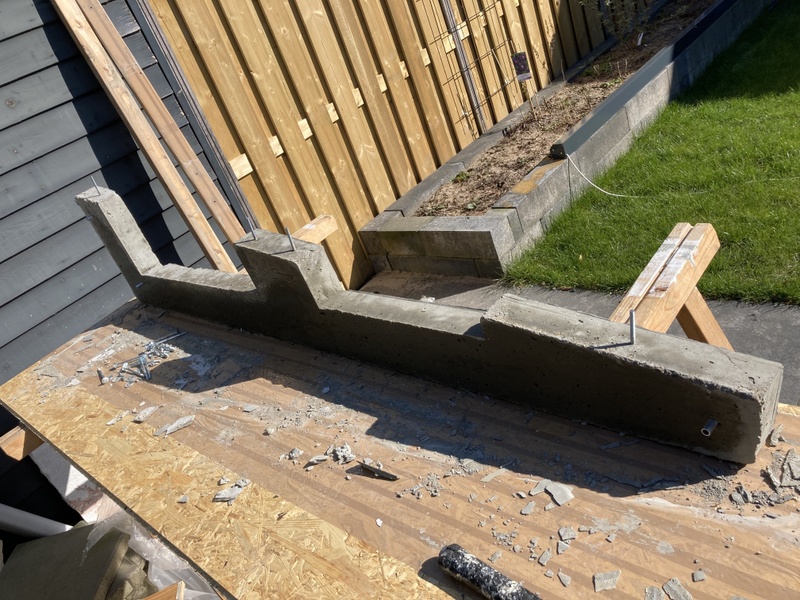

Na 2 dagen ontkisten:
[Afbeelding]

Daarna kon het spul het dak op:
[Afbeelding]

De betonnen elementen kon ik aanvoeren via de gewone trap en dan door het raam via de 'loopplank' naar buiten.

[Afbeelding]

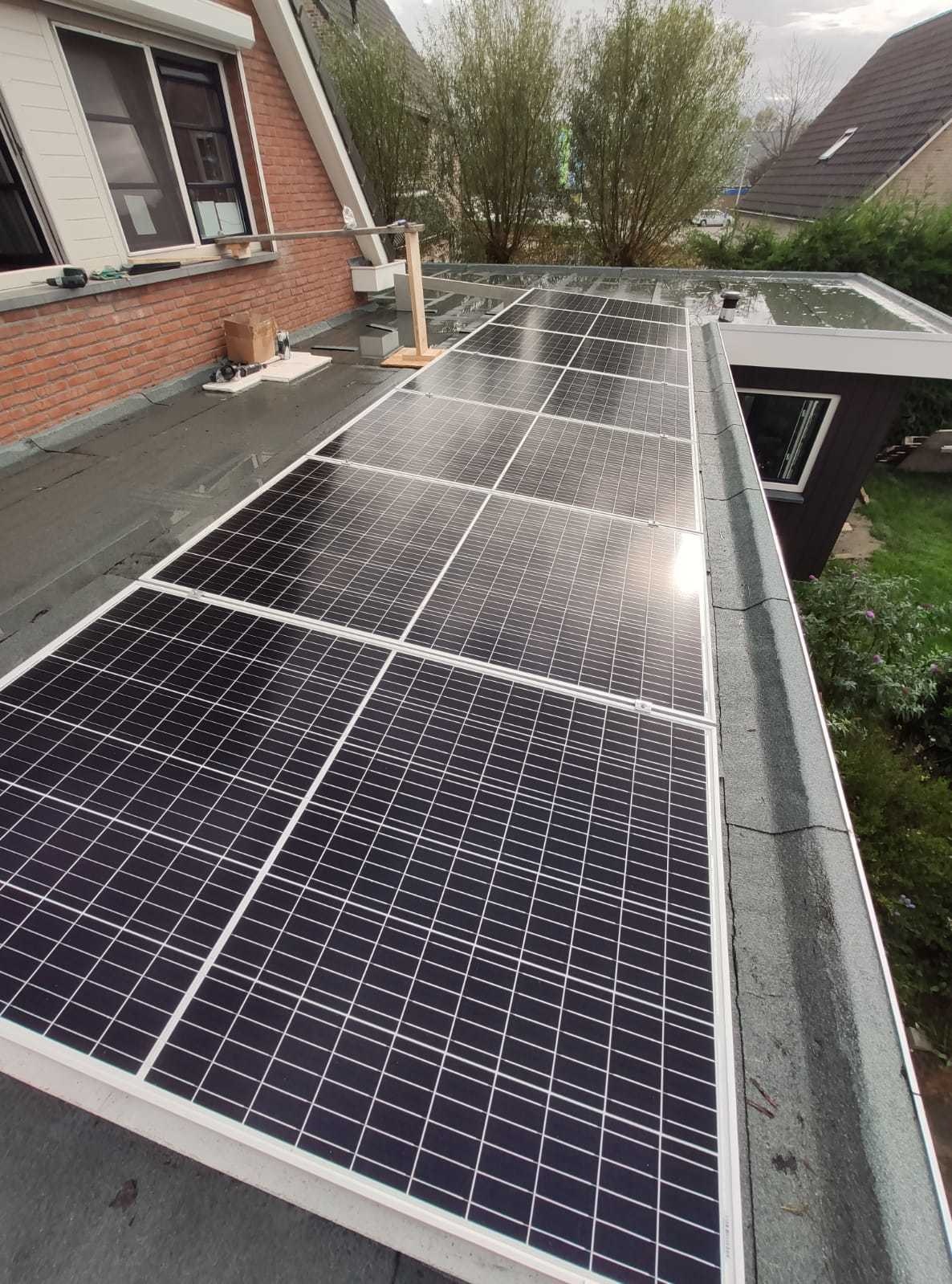

Best een strak geheel geworden.

[Afbeelding]

Volgende ronde wordt het verplaatsen van de panelen die op het houten schuurtje in de tuin liggen, dat schuurtje gaat tegen de vlakte.

toon volledige bericht

Ziet er super uit hoor, top!

@MVL93
Ik zie hem nu pas maar ik heb de 2 mal nog liggen voor 2 meter panelen portrait 11 graden, gouda ophalen.

[B-Mark]

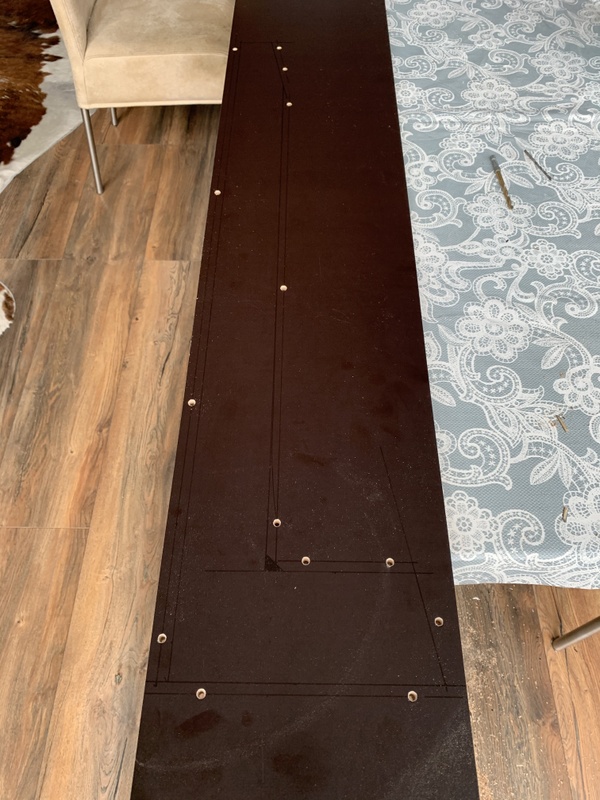

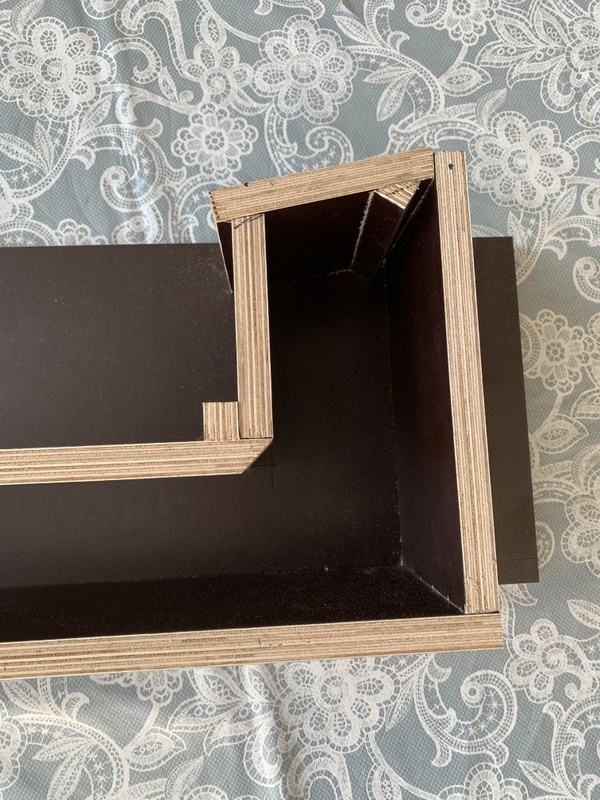

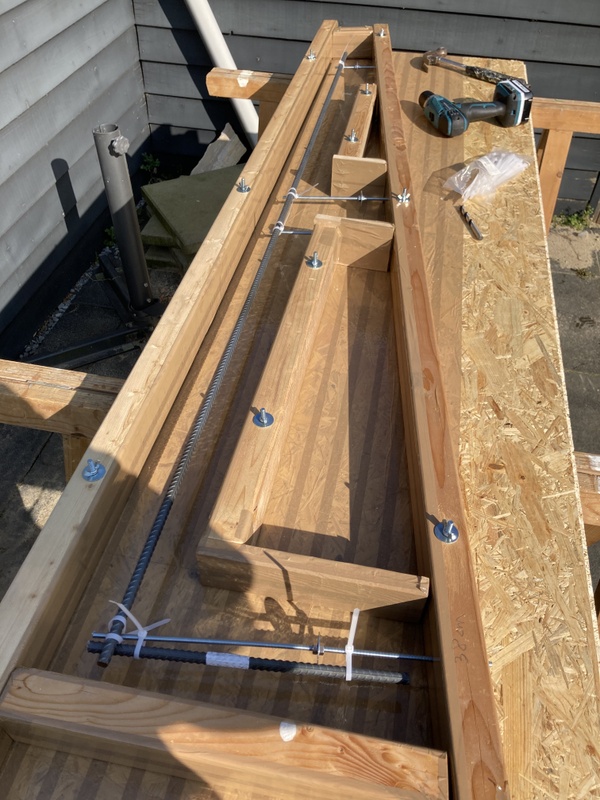

Geïnspireerd door door jullie ideeën ben ik ook maar begonnen aan deze mooie klus.
24 betonnen voeten maken voor een oost-west opstelling. Heerlijk klusje in deze COVID thuiswerk periode 😜

[B-Mark]

[B-Mark]

[B-Mark]

[B-Mark]

[B-Mark]

[B-Mark]

Hoek van 10 graden , betonijzer 10mm en M6 bussen voor de bevestiging.
Ik hoop maandag eerste 4 te “storten” .
Ben benieuwd hoe ze er uit gaan zien.

[jobr]

B-Mark schreef op zondag 31 januari 2021 @ 14:36:
Hoek van 10 graden , betonijzer 10mm en M6 bussen voor de bevestiging.
Ik hoop maandag eerste 4 te “storten” .
Ben benieuwd hoe ze er uit gaan zien.

Is het pootje waar deze opstaat niet een beetje kort vergeleken met de voorkant ivm drukverdeling op het dak?
Misschien nog even een klein blokje hout erin in het midden zodat een inkeping aan de bovenkant ontstaat. Kan je daar makkelijk de kabels lang leiden ipv onderdoor.

[ Voor 3% gewijzigd door jobr op 31-01-2021 19:22 ]

[Gerco-M]

Net werk hoor! Goed beton multiplex voor een mooi resultaat en Makita gereedschap en het komt helemaal goed!

Succes verder met het project

[B-Mark]

jobr schreef op zondag 31 januari 2021 @ 19:21:
[...]


Is het pootje waar deze opstaat niet een beetje kort vergeleken met de voorkant ivm drukverdeling op het dak?
Misschien nog even een klein blokje hout erin in het midden zodat een inkeping aan de bovenkant ontstaat. Kan je daar makkelijk de kabels lang leiden ipv onderdoor.

😃 kijk , bedankt voor het meedenken, wordt gewaardeerd.
Maar in dit geval gaat het niet op , de lange kant wordt bij mij de onderkant die met rubberen tegeldragers op het dak komt te staan , de panelen komen dus op de pootjes.
En ik heb ook rekening gehouden met een kleine inkeping op de poot, idd voor de bekabeling.

[B-Mark]

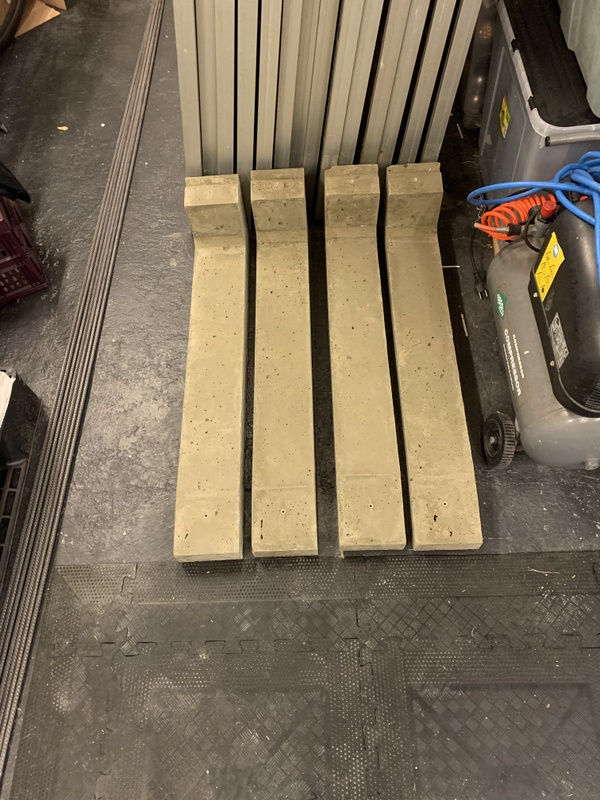

Eerste 4 zijn klaar.
Mal kleinbeetje aangepast nu de volgende 4.

[jobr]

B-Mark schreef op zaterdag 6 februari 2021 @ 11:18:
[Afbeelding]

Eerste 4 zijn klaar.
Mal kleinbeetje aangepast nu de volgende 4.

Ziet er goed uit. Hoe ga je de panelen bevestigen"
En landscape of portrait ?

[B-Mark]

Bedankt, het wordt landscape.

[ijhas]

Ik loop al een tijdje rond met het idee om een paar extra panelen op ons schuurdak te plaatsen. Het worden twee panelen in portrait op zuid op een APS YC600. Ben er nog niet helemaal uit welke panelen.

Met behulp van de vele voorbeelden in dit topic begonnen met de voeten (3 stuks) Draadeinde M6 ingestort, samen met stuk betonijzer van 10 mm. Komt straks op ongeveer 39 kilo per voet met een helling van 12 graden.

Ben benieuwd hoe hij uit de mal gaat komen.

[ Voor 4% gewijzigd door ijhas op 07-03-2021 18:36 ]

[mb1]

Zo ik ben de afgelopen maanden druk geweest met een andere vorm van een "schans" voor zonnepanelen, namelijk een veranda.
Het plan was er al wat langer en de uitvoering zou er een zonder dakpannen worden wat dat is zonde.
Na veel passen en meten en uiteindelijk nog een van de laatste partijen nieuwe Solar Frontiers voor een prikkie op de kop te hebben getikt, kon het bouwen beginnen.
Ik drop vast even wat foto's en zal de uitleg later nog wel aanvullen, voor nu ben ik eerst toe aan vakantie!
Wat een klus! Ik heb me qua tijd toch wel wat vergist in het waterdicht aansluiten van de panelen, zie de foto's voor de uitvoering. Ik schat in dat een gemiddelde zonnepaneel wat te fragiel is voor deze manier van monteren, maar met de SF's heb ik het aangedurfd.
Vochtbestendig dubbelzijdig klevend foamband en er boven een elastisch blijvende bitumen kit.
Dan door en door koppelen met boutjes en moertjes.
Als nok heb ik aluminium laten zetten en poedercoaten, zie ook de foto's.
De onderzijde tussen de balken (60cm) wordt nog afgewerkt met trespa, rockpanel of plafondplaat voor vochtige ruimten, dat om condens druppels niet op de meubels te laten vallen, hiervoor ontvang ik graag nog suggesties, zijn er nog Tweakers die een mooie partij voor niet teveel weten?
Ik kan het een normaal mens niet aanraden, want belachelijk arbeidsintensief, maar volgens mij is het resultaat er wel!





















Helaas moest ik de laatste twee panelen aan de achterzijde inkorten vanwege overschrijding van de erfgrens. Dat ging natuurlijk niet, waarvoor ik ook al gewaarschuwd was, maar ik heb het opgelost met twee Trespa panelen op maat in het Solar Frontier frame .

[ Voor 8% gewijzigd door mb1 op 25-07-2021 18:50 ]

[bbbrumbrum]

Waarom geen inlegrail (VD Valk) gebruikt? Daarmee was je iig al je horizontale voegen al kwijt… hoeveel bussen kit zijn er in gegaan? Wel dapper om dat met tixo te doen, wat een rotzooi om mee te werken is dat….

[mb1]

bbbrumbrum schreef op zondag 25 juli 2021 @ 10:23:
Waarom geen inlegrail (VD Valk) gebruikt? Daarmee was je iig al je horizontale voegen al kwijt… hoeveel bussen kit zijn er in gegaan? Wel dapper om dat met tixo te doen, wat een rotzooi om mee te werken is dat….

Insteekrail en waterdicht, daar was ik me niet zeker van,
De Shell kit daar zijn 5 tubes van doorgegaan.

[Handydude]

Heren, met welke gewichten houden we zoal rekening met al die fraaie zelfgemaakte betonvoeten?
Zijn er al ervaringen met storm en hoe e.e.a. de wind heeft weerstaan?
Ik heb namelijk zo mijn twijfels of los op het dak geplaatste zonnepanelen onder 20 gr. of meer niet te zwaar moeten worden om ze daar ook te houden namelijk.
het klimaat veranderd, stormen worden heviger en komen vaker voor....

Ik heb zelf bijv. twee Renusol 6.2 montageconsoles met extra windschermen, maar daar moet volgens de instructies alsnog 156 kg. ballast in per paneel.
Maar Mijn Valkbox 3 sets vragen 'slechts' 83 kg. per paneel (1600 x 999mm.)
Nogal verschillend.

[Beek73]

Handydude schreef op woensdag 11 augustus 2021 @ 15:47:
Heren, met welke gewichten houden we zoal rekening met al die fraaie zelfgemaakte betonvoeten?
Zijn er al ervaringen met storm en hoe e.e.a. de wind heeft weerstaan?
Ik heb namelijk zo mijn twijfels of los op het dak geplaatste zonnepanelen onder 20 gr. of meer niet te zwaar moeten worden om ze daar ook te houden namelijk.
het klimaat veranderd, stormen worden heviger en komen vaker voor....

Ik heb zelf bijv. twee Renusol 6.2 montageconsoles met extra windschermen, maar daar moet volgens de instructies alsnog 156 kg. ballast in per paneel.
Maar Mijn Valkbox 3 sets vragen 'slechts' 83 kg. per paneel (1600 x 999mm.)
Nogal verschillend.

Ik heb per 2 panelen (hoek ongeveer 10 graden) op 3 poten van ongeveer 30 kg op mijn schuurdak staan.
Ik woon aan de kust, maar tot nu aan toe (ruim een jaar) geen enkel probleem met met de wind.

[ThinkPad]

Wat misschien nog handig is voor de mensen in dit topic, die panelen onder een lage hoek hebben, zijn de 'drain clips'. Die klik je op de onderrand van het paneel en door de capillaire werking blijft er dan minder/geen water in de onderste rand staan, waardoor je panelen minder vervuilen.



Het origineel is volgens mij de 'Solspil'. Maar uiteraard hebben ze ze in China ook al goed bestudeerd en kun je ze ook op AliExpress kopen. Zoek op 'solar panel drain clip'.

[wizzopa]

@ThinkPad werkt prima https://i.imgur.com/r0mlfws.jpg

[jobr]

ThinkPadd schreef op woensdag 13 oktober 2021 @ 09:37:
Wat misschien nog handig is voor de mensen in dit topic, die panelen onder een lage hoek hebben, zijn de 'drain clips'. Die klik je op de onderrand van het paneel en door de capillaire werking blijft er dan minder/geen water in de onderste rand staan, waardoor je panelen minder vervuilen.

Let wel op de maten van je paneel. Ze passen niet op alle panelen. Op (bepaalde) Qcell passen ze bijv niet.
Zie bijv de foto's in de beschrijving op aliexpress, daar laten ze de maten zien.
De dikte van het frame is van belang maar ook de dikte van de bovenste rand.

Voor Qcell kun je ze hier vinden: https://www.thingiverse.com/thing:4855833

[ Voor 11% gewijzigd door jobr op 13-10-2021 19:24 ]

[Kameelstok]

Stomme vraag maar is er een specifieke naam voor de z-klemmen waarmee de panelen vastzitten? "Eindklem" levert vooral spul op voor montagesystemen.

Of is het gewoon een standaard bouwmarkt profiel?

[jobr]

Kameelstok schreef op zaterdag 22 januari 2022 @ 12:56:
Stomme vraag maar is er een specifieke naam voor de z-klemmen waarmee de panelen vastzitten? "Eindklem" levert vooral spul op voor montagesystemen.

Of is het gewoon een standaard bouwmarkt profiel?

Ik weet niet precies wat je bedoeld maar ik heb de panelen op de betonpoten (met draadeind) vastgezet met deze: https://www.warmteservice...rigin=-tl009-10078-11001-

[Rol-Co]

Kameelstok schreef op zaterdag 22 januari 2022 @ 12:56:
Stomme vraag maar is er een specifieke naam voor de z-klemmen waarmee de panelen vastzitten? "Eindklem" levert vooral spul op voor montagesystemen.

Of is het gewoon een standaard bouwmarkt profiel?

Het zijn ook eindklemmen maar deze kan ook bijv.
https://www.comwo.nl/nl/2...rEGv9eNFC4fxoCw_wQAvD_BwE

[Rol-Co]

ijhas schreef op zondag 7 maart 2021 @ 18:28:
Ik loop al een tijdje rond met het idee om een paar extra panelen op ons schuurdak te plaatsen. Het worden twee panelen in portrait op zuid op een APS YC600. Ben er nog niet helemaal uit welke panelen.

Met behulp van de vele voorbeelden in dit topic begonnen met de voeten (3 stuks) Draadeinde M6 ingestort, samen met stuk betonijzer van 10 mm. Komt straks op ongeveer 39 kilo per voet met een helling van 12 graden.

Ben benieuwd hoe hij uit de mal gaat komen.

[Afbeelding]

Eindresultaat?

@B-Mark
En bij jou?

[ijhas]

@Rol-Co Sinds eind maart liggen er 2 stuks van type JA Solar JAM60S-21-365-MR Mono Full Black op een APS YC600Y micro omvormer, op Zuid. Na nog geen jaar nu op 641 kWh. Voetjes houden zich prima. Panelen gemonteerd met 4x Flatfix Fusion Flatfix 100-4135 eindklem 35mm en twee van de tussenklemmen in de post hier boven. Achterkant semi dicht gemaakt met 2 horizontaal geplaatste geïmpregneerde planken. (Netjes teak gebeitst).

Oude foto's: (zal morgen nog even de achterkant posten)

[kiddyl]

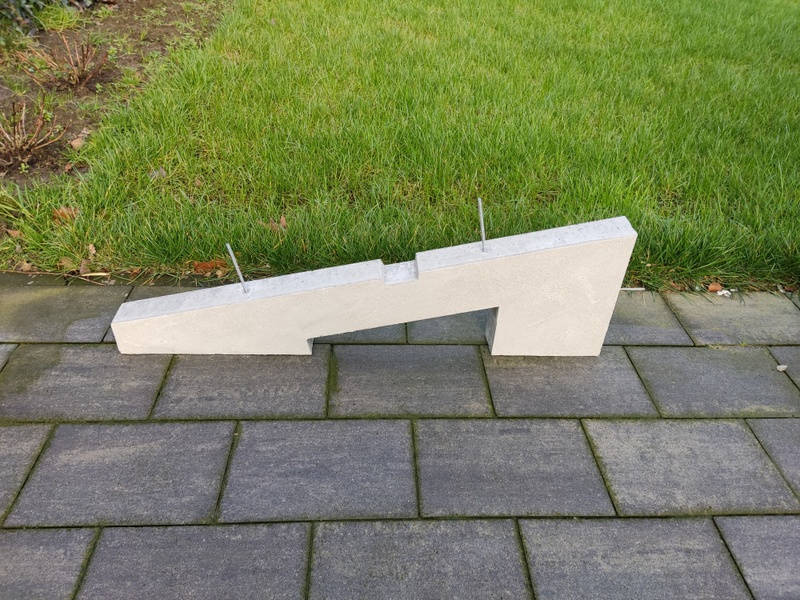

Ik heb dit weekend ook een begin gemaakt om een aantal te maken. Iemand een goede tip om betonstaal te buigen? Ik heb met gereedschap en spierkracht geprobeerd 6mm te buigen en dat ga ik niet meer doen. Ik heb er toch een beetje last van overgehouden. Als het met simpel gereedschap kan wil ik naar 8mm of dikker.

Veel kleiner dan hier voorbij komt:



Voor 1 paneel in landscape. Voor het storten wil ik alles nog met tape afplakken en invetten.

Ik heb de mal nu met schroeven van onderen vastgezet. Gaat dit 10x loshalen mee of moet ik gaan kijken naar bouten en moeren?

[ThinkPad]

@kiddyl Meerdere kleine stukken betonijzer gebruiken zoals hier: Beek73 in "Zelf (beton)schans maken voor zonnepanelen" ?

En misschien vastzetten in bankschroef en dan een stuk CV-buis ofzo eroverheen schuiven zodat je een langere 'arm' hebt om te buigen. Hoe langer de buis, hoe makkelijker het wordt.

[mb1]

kiddyl schreef op maandag 24 januari 2022 @ 12:32:
Ik heb dit weekend ook een begin gemaakt om een aantal te maken. Iemand een goede tip om betonstaal te buigen? Ik heb met gereedschap en spierkracht geprobeerd 6mm te buigen en dat ga ik niet meer doen. Ik heb er toch een beetje last van overgehouden. Als het met simpel gereedschap kan wil ik naar 8mm of dikker.

Veel kleiner dan hier voorbij komt:

[Afbeelding]

Voor 1 paneel in landscape. Voor het storten wil ik alles nog met tape afplakken en invetten.

Ik heb de mal nu met schroeven van onderen vastgezet. Gaat dit 10x loshalen mee of moet ik gaan kijken naar bouten en moeren?

Betonijzer ligt wel erg dicht aan de oppervlakte of niet? Ik hou>2,5cm aan

[Noshi]

Betonstaal in L vorm kun je eventueel ook in kleine aantallen al op maat bestellen.

[kiddyl]

Bedankt voor de opmerkingen. Kan 6mm eventueel ook met een simpele pijpbuiger? Ik heb deze gevonden:

https://www.amazon.nl/-/e...r%2Caps%2C69&sr=8-18&th=1

Het is het goedkoopste wat ik heb gevonden. De tip om meerdere stukken te doen is voor de volgende en met meer controle over het buigen kan alles ook beter op maat gebogen worden.

[jobr]

kiddyl schreef op maandag 24 januari 2022 @ 12:32:
Voor het storten wil ik alles nog met tape afplakken en invetten.

Ik heb de mal nu met schroeven van onderen vastgezet. Gaat dit 10x loshalen mee of moet ik gaan kijken naar bouten en moeren?

Zonnebloemolie uit de keuken werkt prima. En/of even plastic (Action heeft daar wel wat goedkoops voor bij de verf afdeling) in de onderkant van de mal. Gewoon groter als de mal en dan de schroeven er doorheen. Wel even goed strak trekken.

Met schroeven gaat prima. En anders verschuif je een schroef een beetje als het niet meer wil.

Wel veel betonijzer qua lengte heb je erin. Volgens mij is 1 stuk van links naar recht en schuin in de voet voldoende. Hoef je maar 1 stukje te buigen. Inderdaad met een ' lange arm'

[ Voor 12% gewijzigd door jobr op 24-01-2022 18:55 ]

[Rol-Co]

Noshi schreef op maandag 24 januari 2022 @ 13:25:
Betonstaal in L vorm kun je eventueel ook in kleine aantallen al op maat bestellen.

Ja heb ik ook gedaan, online gebogen besteld.

https://www.betonstaal.nl...ening/betonijzer-op-maat/

[ijhas]

@kiddyl Let er wel op dat je het stuk midden onder er waarschijnlijk lastig uit gaat krijgen omdat hij als het ware taps toe loopt tegen je betonvoet aan. Je kunt hem dus straks niet naar beneden uit "trekken" maar je zal hem er tussenuit moeten tikken.

[kiddyl]

Vandaag heb ik mijn eerste schans uit de mal gehaald. Dat ging heel makkelijk en binnen 5 minuten was ik klaar. Moest een balkje zoals hierboven genoemd er uit tikken.



Ondertussen had ik meer beton, betonstaal en draadeind besteld. Een kleine serie productie voor het betonstaal met 1 knik ging snel. Dit heb ik met een lange lijmklem gecontroleerd kunnen doen.



Bij het prepareren van de 2e schans kan ik er achter dat er M5 draadeind was geleverd. Het boog wel lekker makkelijk in een hoek. Ik krijg nieuwe geleverd, maar toch maar 1 M6 gehaald om de 2e schans te maken. Dit ging veel sneller dan de eerste. De betonmix van Hornbach verwerkt iets makkelijker dan die van de Gamma waar ik de eerste van heb gemaakt.

[JT]

Wat leuk om dit te zien, mooie resultaten!

Hoe gaat het met de volgende twee zaken als je stort:

• Draadeinden - haal je het deel van de mal waar de draadeinden doorheen steken los als je de schans eruit wilt halen na het uitharden?
• Schroefhuls - hoe krijg je die erin zonder dat je huls vol met mortel zit?

[ Voor 7% gewijzigd door JT op 02-02-2022 13:43 ]

[jobr]

JT schreef op woensdag 2 februari 2022 @ 13:43:
• Draadeinden - haal je het deel van de mal waar de draadeinden doorheen steken los als je de schans eruit wilt halen na het uitharden?

Gewoon die balk waar ze doorheen zitten los schroeven zodat je de balk eruit kan schuiven.

[JT]

jobr schreef op woensdag 2 februari 2022 @ 18:25:
[...]


Gewoon die balk waar ze doorheen zitten los schroeven zodat je de balk eruit kan schuiven.

Wat ik al dacht dus Dank.

[kiddyl]

Ik heb de vraag gekregen wat het allemaal kost wat ik aan het maken ben (WAF). Ik kom straks uit op 6,22 per schans voor een batch van 11 stuks. Als ik er meer moet maken is dat ongeveer 4,75 per schans.

Vergeleken met commerciële oplossingen bespaard het veel, maar het duurt vrij lang met 1 mal.

[JT]

kiddyl schreef op zaterdag 5 februari 2022 @ 20:08:
Ik heb de vraag gekregen wat het allemaal kost wat ik aan het maken ben (WAF). Ik kom straks uit op 6,22 per schans voor een batch van 11 stuks. Als ik er meer moet maken is dat ongeveer 4,75 per schans.

Vergeleken met commerciële oplossingen bespaard het veel, maar het duurt vrij lang met 1 mal.

Dat is dan beton, paar schroefdraden en een betonijzerstaaf per schans? Waar bestel jij dat ijzer? Is je schroefdraad van rvs? Want dat lijkt me moeilijk buigen zonder dat het breekt?

[ Voor 7% gewijzigd door JT op 05-02-2022 20:52 ]

[kiddyl]

Beton en betonijzer heb ik van Hornbach. Betonijzer 6mm in 3m lengte is daar goedkoop en geen verzendkosten.

6mm RVS draadeind is ook maar 1,36 per stuk online

[jobr]

JT schreef op zaterdag 5 februari 2022 @ 20:47:
Is je schroefdraad van rvs? Want dat lijkt me moeilijk buigen zonder dat het breekt?

Dat ging prima met M8 RVS draadeind.

[ Voor 45% gewijzigd door jobr op 06-02-2022 18:52 ]

[ijhas]

Bij deze nog even een foto van de achterkant. Er kan nog wel eens wind onder komen dus ik heb hem deels dichtgezet met planken. De draaideinden had ik al meegestort. Ze zitten er al een half jaar los op. Moet er nog even vleugelmoertjes voor halen

[ericplan]

Benieuwd naar het verhaal van @Possible Daar zijn gisteren z’n panelen weggewaaid. Possible in "Zware storm Eunice"
Foto van de proefopstelling, nog zonder de klemhaken:
Possible in "Zware storm Eunice"

[j4y]

jobr schreef op zondag 6 februari 2022 @ 18:51:
[...]


Dat ging prima met M8 RVS draadeind.
[Afbeelding]

Hoe heb je dit gebogen? Ik heb RVS M8 gehaald en op maat gezaagd. Maar krijg er niks in gebogen

[Xqlusive]

Het zou wat strakker kunnen, maar voor de eerste keer 'iets' met beton doen ben ik niet ontevreden! Nu nog 2 keer herhalen om uiteindelijk 2x2 panelen in landscape te kunnen plaatsen.

Heb gekozen voor een omgekeerde opbouw, dus met de lange zijde aan de onderkant om de druk beter te verdelen over het dak van het schuurtje. Daarnaast heb ik M6 draadeind geplaatst om de panelen te bevestigen. Tevens zitten voor en achter (2) kleine buisjes ingestort om de voeten onderling te verbinden met draadeind.

[jobr]

j4y schreef op dinsdag 8 maart 2022 @ 09:53:
[...]

Hoe heb je dit gebogen? Ik heb RVS M8 gehaald en op maat gezaagd. Maar krijg er niks in gebogen

Gewoon in de bankschroef en dan omslaan met een moker.

[j4y]

Vandaag mn eerste mal afgemaakt en gevuld met beton. Op zich al een hele prestatie met mijn bouw skills

Gelijk een vraag: als er water door een kiertje wegloopt, heb ik dan teveel water gebruikt in de mix? of had ik alle kiertjes moeten kitten ofzo?

[chedar]

Xqlusive schreef op dinsdag 8 maart 2022 @ 13:17:
Het zou wat strakker kunnen, maar voor de eerste keer 'iets' met beton doen ben ik niet ontevreden! Nu nog 2 keer herhalen om uiteindelijk 2x2 panelen in landscape te kunnen plaatsen.

Heb gekozen voor een omgekeerde opbouw, dus met de lange zijde aan de onderkant om de druk beter te verdelen over het dak van het schuurtje. Daarnaast heb ik M6 draadeind geplaatst om de panelen te bevestigen. Tevens zitten voor en achter (2) kleine buisjes ingestort om de voeten onderling te verbinden met draadeind.

Interessant ontwerp, dit lijkt me ook beter om zo het zwaartepunt lager te krijgen. Zijn er nog nadelen voor dit ontwerp te bedenken?

Ik ben namelijk ook van plan om dit soort betonvoeten te maken. Maar ben er nog niet helemaal uit welk ontwerp ik zal gaan gebruiken. Ik wil 26stuks gaan maken, dus wil het graag wel in 1x goed doen.

[vincent_1971]

j4y schreef op woensdag 9 maart 2022 @ 19:50:
Vandaag mn eerste mal afgemaakt en gevuld met beton. Op zich al een hele prestatie met mijn bouw skills

Gelijk een vraag: als er water door een kiertje wegloopt, heb ik dan teveel water gebruikt in de mix? of had ik alle kiertjes moeten kitten ofzo?

Als ik beton maak laat ik het eerst 20 minuten rusten. Dan water dat bovenop staat afgieten en daarna pas gebruiken.

[JT]

Xqlusive schreef op dinsdag 8 maart 2022 @ 13:17:
Het zou wat strakker kunnen, maar voor de eerste keer 'iets' met beton doen ben ik niet ontevreden! Nu nog 2 keer herhalen om uiteindelijk 2x2 panelen in landscape te kunnen plaatsen.

Heb gekozen voor een omgekeerde opbouw, dus met de lange zijde aan de onderkant om de druk beter te verdelen over het dak van het schuurtje. Daarnaast heb ik M6 draadeind geplaatst om de panelen te bevestigen. Tevens zitten voor en achter (2) kleine buisjes ingestort om de voeten onderling te verbinden met draadeind.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Goed bezig. Ik heb een paar vraagjes

• Volgens mij zie ik dat je geschaafde balken gebruikt. Heb je de hoeken onderin de mal gekit? Zo nee, je had geen uitstekende randjes aan de randen van je voet?
• Hoe heb je die bussen erin gekregen, gewacht tot het beton wat stijver was en gewoon erin gedrukt?
• Hoe dik is jouw voet? Ik heb hout van 50mm liggen en 69mm, ik twijfel.

[j4y]

Versie 1 mislukt

[ Voor 32% gewijzigd door j4y op 11-03-2022 10:18 ]

[Rol-Co]

@j4y

Welk beton gebruik je? Die van de hornbach is ideaal.

Dan zoveel water bijvoegen zodat je een emulsie krijgt tussen joghurt en pindakaas, iets meer naar de joghurt kant.
Als je de mal vult er op en tegen kloppen, eventueel met een hamer om er lucht uit te tikken, bovenop met de troffel.
48 uur wachten voor uit de mal te halen en dan minimaal een week met rust laten, beton is pas echt uitgehard na een maand.
Het lijkt of je te vroeg was, het beton is nog donker, droog beton is wit.

[ Voor 8% gewijzigd door Rol-Co op 11-03-2022 10:24 ]

[Cheesy]

Rol-Co schreef op vrijdag 11 maart 2022 @ 10:23:
@j4y
beton is pas echt uitgehard na een maand.

Deze opmerking zie ik een aantal keren terugkomen in dit topic, en ik neem deze er even tussenuit.
Dit klopt niet helemaal. Beton blijft in principe zo'n 5 jaar lang uitharden maar na een kleine week is de meeste druksterkte (van de opgegeven waarde) al behaald.



Let ook op: beton moet niet drogen, dus zorg ervoor dat er niet teveel water verdampt. Het water is nodig voor de chemische reactie met het cement. Je kan bijvoorbeeld met folie afdekken.

[j4y]

Rol-Co schreef op vrijdag 11 maart 2022 @ 10:23:
@j4y

Welk beton gebruik je? Die van de hornbach is ideaal.

Dan zoveel water bijvoegen zodat je een emulsie krijgt tussen joghurt en pindakaas, iets meer naar de joghurt kant.
Als je de mal vult er op en tegen kloppen, eventueel met een hamer om er lucht uit te tikken, bovenop met de troffel.
48 uur wachten voor uit de mal te halen en dan minimaal een week met rust laten, beton is pas echt uitgehard na een maand.
Het lijkt of je te vroeg was, het beton is nog donker, droog beton is wit.

Ik heb die van de gamma. Heb geen hornbach in de buurt. Het kloppen met hamer heb ik gedaan ook nog even met schuurmachine tegenaan getrilt. Het was een beetje zo'n vloeibare 100% pindakaas structuur. Maar er liep wel water onder uit de mal door een kiertje. Ik ga nu de hoekjes intapen. En inderdaad langer wachten. Deze had ik woensdagavond half 7 gevuld, afgedekt met het zeiltje. Tis hier wel koud geweest dat zal niet geholpen hebben.

[Rol-Co]

Cheesy schreef op vrijdag 11 maart 2022 @ 10:33:
[...]

Deze opmerking zie ik een aantal keren terugkomen in dit topic, en ik neem deze er even tussenuit.
Dit klopt niet helemaal. Beton blijft in principe zo'n 5 jaar lang uitharden maar na een kleine week is de meeste druksterkte (van de opgegeven waarde) al behaald.

[Afbeelding]

Let ook op: beton moet niet drogen, dus zorg ervoor dat er niet teveel water verdampt. Het water is nodig voor de chemische reactie met het cement. Je kan bijvoorbeeld met folie afdekken.

Ja klopt kees, zo ver in detail wilde ik niet gaan, het lijkt namelijk dat sommigen denken dat het net zoiets is als koekjes bakken met de kinderen, uit de oven, afkoelen en uit de malletjes halen.
Maar beton van 2 meter lang en slechts 10 bij 10cm met aan het uiteinde zware voeten moet gewoon even drogen en minimaal wit zijn.
Tijdens het "droog" proces mogen ze niet in volle zon liggen inderdaad liever in de regen.

[Xqlusive]

JT schreef op vrijdag 11 maart 2022 @ 10:02:
[...]

Goed bezig. Ik heb een paar vraagjes

• Volgens mij zie ik dat je geschaafde balken gebruikt. Heb je de hoeken onderin de mal gekit? Zo nee, je had geen uitstekende randjes aan de randen van je voet?
• Hoe heb je die bussen erin gekregen, gewacht tot het beton wat stijver was en gewoon erin gedrukt?
• Hoe dik is jouw voet? Ik heb hout van 50mm liggen en 69mm, ik twijfel.

Er zitten inderdaad wat kleine randjes aan het beton, dit kan waarschijnlijk opgelost worden door kit te gebruiken om de kiertjes op te vullen. De randjes zijn echter minimaal en zijn voor mij niet echt een probleem. Het zijn echter wel redelijk scherpe randjes, dus ik moet wel oppassen dat ik me er niet aan snijdt.

De busjes heb ik simpelweg los in een gat in de bodem van de mal gestoken, dit zat vast genoeg om er niet doorheen te vallen.

De voet is 7 cm dik, 5 cm is denk ik wel te smal.

[vincent_1971]

j4y schreef op vrijdag 11 maart 2022 @ 10:10:

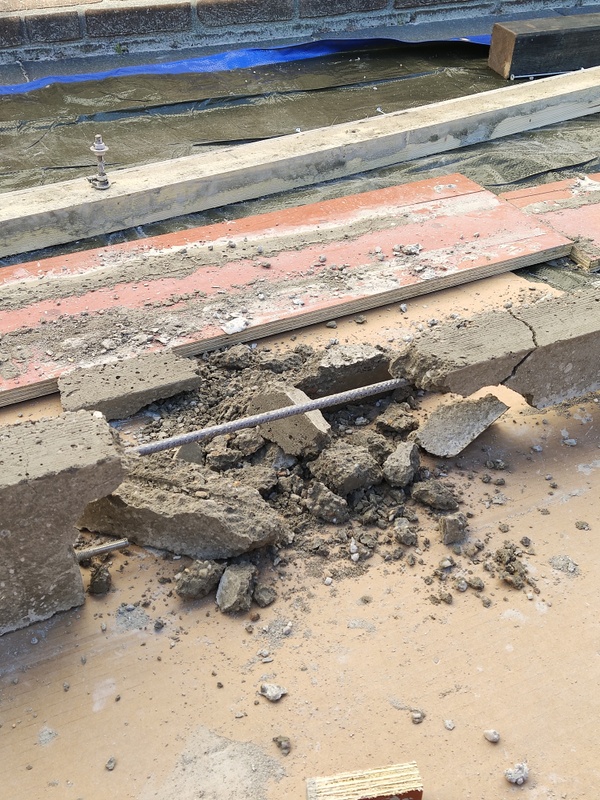

Versie 1 mislukt
[Afbeelding]

Mijn tip, koop kant en klaar cement cq beton. Gebruik de aanbevolen hoeveelheid water en NIET meer.
Ik voor mij doe eerst een klein beetje water in een speciekuip Dan langzaam het cement erbij doen.
Als laatste het geheel laten staan voor 20 minuten en het water afgieten.
Persoonlijk als ik het zo zie is het cement te snel gedroogd aan de oppervlakte. Als je het in de zon legt gebruik dan een plantenspuit om het opppervlakte niet te snel te laten drogen ( barstvorming ).

[JT]

Xqlusive schreef op vrijdag 11 maart 2022 @ 10:43:
[...]


Er zitten inderdaad wat kleine randjes aan het beton, dit kan waarschijnlijk opgelost worden door kit te gebruiken om de kiertjes op te vullen. De randjes zijn echter minimaal en zijn voor mij niet echt een probleem. Het zijn echter wel redelijk scherpe randjes, dus ik moet wel oppassen dat ik me er niet aan snijdt.

De busjes heb ik simpelweg los in een gat in de bodem van de mal gestoken, dit zat vast genoeg om er niet doorheen te vallen.

De voet is 7 cm dik, 5 cm is denk ik wel te smal.

Dank voor je antwoorden. 5cm leek me ook te weinig inderdaad. Zou je die randjes er niet zachtje af kunnen tikken met een hamer ofzo? Wat betreft je bussen, die zijn dus een centimeter of 9 lang dan?

[Xqlusive]

JT schreef op vrijdag 11 maart 2022 @ 10:57:
[...]

Dank voor je antwoorden. 5cm leek me ook te weinig inderdaad. Zou je die randjes er niet zachtje af kunnen tikken met een hamer ofzo? Wat betreft je bussen, die zijn dus een centimeter of 9 lang dan?

Het zijn hele dunne randjes, dus ik denk dat ik ze inderdaad wel weg kan krijgen als ik wil.
De busjes zijn aluminium buisjes van 1cm doorsnee en 10 cm lang. Ze steken nu aan beide zijden dus een stukje uit, deze stukjes ga ik waarschijnlijk nog strak tegen het beton afslijpen. Vervolgens wil ik met een stuk draadeind, wat moertjes en ringetjes de betonvoeten aan elkaar koppelen.

[JT]

Xqlusive schreef op vrijdag 11 maart 2022 @ 11:59:
[...]


Het zijn hele dunne randjes, dus ik denk dat ik ze inderdaad wel weg kan krijgen als ik wil.
De busjes zijn aluminium buisjes van 1cm doorsnee en 10 cm lang. Ze steken nu aan beide zijden dus een stukje uit, deze stukjes ga ik waarschijnlijk nog strak tegen het beton afslijpen. Vervolgens wil ik met een stuk draadeind, wat moertjes en ringetjes de betonvoeten aan elkaar koppelen.

Hoe dan? Want als je aan een kant vast draait dan draai je hem er aan de andere kant uit toch? En rondjes draaien met zo een voet lijkt me niet volledig praktisch

[Xqlusive]

JT schreef op vrijdag 11 maart 2022 @ 13:31:
[...]

Hoe dan? Want als je aan een kant vast draait dan draai je hem er aan de andere kant uit toch? En rondjes draaien met zo een voet lijkt me niet volledig praktisch

Zo ongeveer:

moertje - ringetje - betonvoet - ringetje - moertje - 2 meter draadeind - moertje - ringetje - betonvoet - ringetje - moertje.

Misschien met dubbele moertjes, maar dit kan toch gewoon? Of mis ik iets?

[mb1]

j4y schreef op vrijdag 11 maart 2022 @ 10:37:
[...]

Ik heb die van de gamma. Heb geen hornbach in de buurt. Het kloppen met hamer heb ik gedaan ook nog even met schuurmachine tegenaan getrilt. Het was een beetje zo'n vloeibare 100% pindakaas structuur. Maar er liep wel water onder uit de mal door een kiertje. Ik ga nu de hoekjes intapen. En inderdaad langer wachten. Deze had ik woensdagavond half 7 gevuld, afgedekt met het zeiltje. Tis hier wel koud geweest dat zal niet geholpen hebben.

Ik had het letterlijk in de TS gezet:

Vervolgens heb ik liggers na een ruime week drogen (voorzichtigheid gewenst, want volledig uitharden kost een maand!) op dak geplaatst.

Dus je bent iets te vroeg geweest zo lijkt het.
Maar ook daar leer je weer van!

[JT]

Is het nu zo simpel met hellingsgraad:

• 10 graden hellingsgraad
• Een zonnepaneel van 1,65 lang in portret
• Aanname dat de horizontale lengte van de voet dan ongeveer 150cm wordt

150 * 0,1 = 15cm hoog aan de hoge kant? En voor 15 graden (ik snap dat de voet dan weer een tikkie korter wordt maar ik heb geen zin in ellenlange berekeningen) grofweg 150 * 0,15 = 22,5cm?

Xqlusive schreef op vrijdag 11 maart 2022 @ 13:53:
[...]


Zo ongeveer:

moertje - ringetje - betonvoet - ringetje - moertje - 2 meter draadeind - moertje - ringetje - betonvoet - ringetje - moertje.

Misschien met dubbele moertjes, maar dit kan toch gewoon? Of mis ik iets?

Oh wacht, het zijn bussen zonder schroefdraad? Dan snap ik hem

[thesaxofonist]

JT schreef op vrijdag 11 maart 2022 @ 18:03:
Is het nu zo simpel met hellingsgraad:

• 10 graden hellingsgraad
• Een zonnepaneel van 1,65 lang in portret
• Aanname dat de horizontale lengte van de voet dan ongeveer 150cm wordt

150 * 0,1 = 15cm hoog aan de hoge kant? En voor 15 graden (ik snap dat de voet dan weer een tikkie korter wordt maar ik heb geen zin in ellenlange berekeningen) grofweg 150 * 0,15 = 22,5cm?

Voor 10 graden zit je op een hoogte van 29 cm. Voor 15 graden moet je hem al op 43 cm hoogte zetten. Als je geen zin hebt om te rekenen kun je bijvoorbeeld deze site gebruiken:

https://www.driehoekberekenen.nl/

[j4y]

mb1 schreef op vrijdag 11 maart 2022 @ 15:48:
[...]


Ik had het letterlijk in de TS gezet:

Vervolgens heb ik liggers na een ruime week drogen (voorzichtigheid gewenst, want volledig uitharden kost een maand!) op dak geplaatst.

Dus je bent iets te voor geweest zo lijkt het.
Maar ook daar leer je weer van!

Ja klopt dat had ik ook wel gelezenmaar ik was wel in de veronderstelling dat de mal wel voorzichtig losgemaakt kon worden zodat ik een nieuwe ligger kan maken. Ik ga nu minimaal 48u wachten voor ik de mal los maak

Dank voor alle comments allen! Hopelijk lukt deze beter

[JT]

thesaxofonist schreef op vrijdag 11 maart 2022 @ 18:39:
[...]


Voor 10 graden zit je op een hoogte van 29 cm. Voor 15 graden moet je hem al op 43 cm hoogte zetten. Als je geen zin hebt om te rekenen kun je bijvoorbeeld deze site gebruiken:

https://www.driehoekberekenen.nl/

Dan denk ik dat ik mij heb vergist met procenten Dank.

[JT]

@Xqlusive Ik vond dat draadeindidee wel een goed idee. Maar ik loop er tegenaan dat je lengtes van 1 meter hebt, wat iets te kort is (panelen zijn 99,5cm ofzo plus nog een paar centimeter aan beide zijden) of 2 meter, waardoor je heel veel over houdt want wat overblijft is net niet genoeg om nog een keer te gebruiken. En als ik kijk naar lengtes van 3 meter ofzo dan zijn de prijzen niet mals. Daarnaast, als je losse stukken gebruikt van iets meer dan een meter dan moet je op een plek waar je wilt verbinden lijkt mij 2 bussen hebben? Want bus 1 gebruik je voor de verbinding met rechts, de andere voor links (of vice versa).

[wizzopa]

JT schreef op zondag 13 maart 2022 @ 12:49:
@Xqlusive Ik vond dat draadeindidee wel goed. Maar ik loop er tegenaan dat je lengtes van 1 meter hebt, wat iets te kort is (panelen zijn 99,5cm ofzo plus nog een paar centimeter aan beide zijden) of 2 meter, waardoor je heel veel over houdt want wat overblijft is net niet genoeg om nog een keer te gebruiken. En als ik kijk naar lengtes van 3 meter ofzo dan zijn de prijzen niet mals. Daarnaast, als je losse stukken gebruikt van iets meer dan een meter dan moet je op een plek waar je wilt verbinden lijkt mij 2 bussen hebben? Want bus 1 gebruik je voor de verbinding met rechts, de andere voor links (of vice versa).

https://www.gamma.nl/asso...en/moeren/type-koppelmoer

[Xqlusive]

wizzopa schreef op zondag 13 maart 2022 @ 12:59:
[...]

https://www.gamma.nl/asso...en/moeren/type-koppelmoer

Precies, dat was ook mijn idee.
Ik moet ~380 cm overbruggen, dus 2 stukken van 2 meter met een koppelmoer er tussen

[JT]

Xqlusive schreef op zondag 13 maart 2022 @ 16:48:
[...]


Precies, dat was ook mijn idee.
Ik moet ~380 cm overbruggen, dus 2 stukken van 2 meter met een koppelmoer er tussen

Heb even gekeken, maar Gamma is daar fucking duur mee Dus als je er wat nodig hebt dan beter ergens anders kijken. Hornbach als ze ze per stuk op gewicht verkopen bijvoorbeeld.

[jobr]

JT schreef op zondag 13 maart 2022 @ 18:08:
[...]

Heb even gekeken, maar Gamma is daar fucking duur mee Dus als je er wat nodig hebt dan beter ergens anders kijken. Hornbach als ze ze per stuk op gewicht verkopen bijvoorbeeld.

je kunt ook een schuttingplank gebruiken om ze aan elkaar te zetten. Kan je gelijk de achterkant mee dichtmaken. Ik heb de betonvoeten helemaal niet aan elkaar anders dan de achterkant met schutting planken.

[wizzopa]

JT schreef op zondag 13 maart 2022 @ 18:08:
[...]

Heb even gekeken, maar Gamma is daar fucking duur mee Dus als je er wat nodig hebt dan beter ergens anders kijken. Hornbach als ze ze per stuk op gewicht verkopen bijvoorbeeld.

Misschien een Toolstation in de buurt😉

M10 1 meter €1,89

[ Voor 3% gewijzigd door wizzopa op 13-03-2022 18:49 ]

[JT]

@Xqlusive hoeveel zaken beton van hoeveel kilo stort je in 1 houder?

jobr schreef op zondag 13 maart 2022 @ 18:23:
[...]


je kunt ook een schuttingplank gebruiken om ze aan elkaar te zetten. Kan je gelijk de achterkant mee dichtmaken. Ik heb de betonvoeten helemaal niet aan elkaar anders dan de achterkant met schutting planken.

Ik moet alles alleen monteren dus dan is schroefdraad een lekker snelle oplossing om te voorkomen dat het omvalt. Hout komt ook achterop uiteindelijk om harde wind weg te houden. Wel met nog een kier zodat warmte in de zomer middels natuurlijke convectie weg kan.

[ Voor 5% gewijzigd door JT op 13-03-2022 19:41 ]

[JT]

wizzopa schreef op zondag 13 maart 2022 @ 18:47:
[...]

Misschien een Toolstation in de buurt😉

M10 1 meter €1,89

Ik bedoel die koppelmoer

[wizzopa]

JT schreef op zondag 13 maart 2022 @ 19:40:
[...]

Ik bedoel die koppelmoer

Die zullen ze daar ook wel hebben 😉 https://www.toolstation.n...AiABEgIEE_D_BwE#full-desc

[JT]

wizzopa schreef op zondag 13 maart 2022 @ 19:52:
[...]

Die zullen ze daar ook wel hebben 😉 https://www.toolstation.n...AiABEgIEE_D_BwE#full-desc

Dank maar Toolstation is voor mij helaas nog wat verder weg dan Hornbach

[klump4u]

Toolstation heeft gratis verzending vanaf €20,-

[Xqlusive]

JT schreef op zondag 13 maart 2022 @ 19:40:
@Xqlusive hoeveel zaken beton van hoeveel kilo stort je in 1 houder?

In totaal iets van 40-50 kilo, aangemaakt 1 op 5, Portland / zand grind mix zoals aangeraden in dit topic.

[ThinkPad]

j4y schreef op vrijdag 11 maart 2022 @ 10:10:
Versie 1 mislukt
[Afbeelding]

Let er ook op als je cement haalt dat je naar de datum op de zakken kijkt. Heb in het verleden bij een bouwmarkt gewerkt, meermaals een halve pallet met cementzakken weg kunnen gooien omdat de zakken over datum waren. Zeker met het oog op de winkelsluiting door corona afgelopen tijd, kan er best nog wel wat oude meuk in de winkels liggen.

Je zou het ook bij een bouwmaterialenhandel kunnen halen, daar zit er wat meer verloop in en heb waarschijnlijk verser spul.

[Maxman1850]

Toevalligerwijs op dit topic gestuit en in 1x doorgelezen.

In ons nieuwe huis heb ik zo'n 35m2 plat dak op het westen (met vrije toegang tot het zuiden) en deze wil ik graag vol leggen met panelen. Ik ben wat bang voor lekkages en wil dus niet in het dakleer schroeven of boren, dus wat een uitvinding deze schansen!

Nu even uitzoeken welke panelen ik wil en dan van de zomer aan de slag met het beton!

Mij lijkt bijkomend voordeel dat het makkelijk even te verwijderen is wanneer je bijvoorbeeld je dakleer wilt vervangen, of kijk ik daar te makkelijk naar?

[twain4me]

JT schreef op zondag 13 maart 2022 @ 19:56:
[...]

Dank maar Toolstation is voor mij helaas nog wat verder weg dan Hornbach

ik zou verhuizen en daar beginnen met een schans bouwen

[mb1]

Maxman1850 schreef op zaterdag 19 maart 2022 @ 14:44:
Toevalligerwijs op dit topic gestuit en in 1x doorgelezen.

In ons nieuwe huis heb ik zo'n 35m2 plat dak op het westen (met vrije toegang tot het zuiden) en deze wil ik graag vol leggen met panelen. Ik ben wat bang voor lekkages en wil dus niet in het dakleer schroeven of boren, dus wat een uitvinding deze schansen!

Nu even uitzoeken welke panelen ik wil en dan van de zomer aan de slag met het beton!

Mij lijkt bijkomend voordeel dat het makkelijk even te verwijderen is wanneer je bijvoorbeeld je dakleer wilt vervangen, of kijk ik daar te makkelijk naar?

Klopt je pakt ze met twee man zo van het dak af.
Maar de dakbedekking heeft een stuk minder te lijden als je deze afschermt voor de zon, gelijk maar volleggen dus!

[Laro]

Wat me bij alle projecten opvalt, is dat er gretig "gewapend" wordt. Dit verhoogt de arbeid en kosten.
Beton is super om druk op te vangen, en minder om rek op te vangen. De druksterkte van standaard C25 beton is 25n/mm2, en de treksterkte is ongeveer 1/10 daarvan. Daarom wordt de wapening toegepast; om de trek op te vangen.

Ik vraag me af of het toepassen van wapening echt nodig is. Bij sommige ontwerpen hier zie je inderdaad erg dunne lijfjes, en lijkt me de kans op breuk aanwezig, maar voor de iets massievere ontwerpen zou ik denken dat wapening niet nodig is. Immers, bij trottoirbanden wordt ook geen wapening toegepast, en die zijn soms nog een stuk dunner.

Ik ga over een paar weken ook schansen maken, maar ik vroeg me af of hier ook betonschansen zonder wapening zijn gemaakt? Mijn schansen worden 4,5 graad, dus daarmee worden ze iets "massiever". Ik maak gewoon wigvormige schansen, zonder poten.
