Dat had ik in het begin ook.. Probeer eens AA=28 te sturen, dan geeft je volgens mij de opdracht om de retour temp wel terug te laten sturen.:
Vandaag voor de eerste keer de OTGW aangesloten. Het werkt
Alle waardes komen goed door, alleen lijkt de retour temperatuur niet gemeld te worden.
Dat is wel jammer, want daarin was ik het meeste geïnteresseerd.
Helemaal vreemd omdat volgens de matrix van OTGW de Ferroli MegaDense wel msgId 28 moet ondersteunen...
Morgen verder.
:strip_icc():strip_exif()/u/206968/325134.jpg?f=community)
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
Je zou het kunnen meten, door te meten wat de 7805 aan stroom nodig heeft.
De DC/DC-converter uit mijn link is een 1:1 vervanger, pinlayout is hetzelfde dus die kun je er zo in solderen
Mocht je nog meer missen dan kun je die ook op dezelfde manier toevoegen. De ID's staan hier wel: http://otgw.tclcode.com/firmware.html (zoek even op "PS=state").
:strip_icc():strip_exif()/u/405645/crop583358a4b1f80_cropped.jpeg?f=community)
Ah, thanks!
Das dus plm 333uur op een kwh. Dan draait ie dus voor ongeveer 5,5 euro per jaar.. als je hem tenminste buiten het stookseizoen ook laat draaien.
Iemand een gouden tip?
Ik trots mijn gesoldeerde otgw aangesloten en geen foutmeldingen usb pingetje en ik de openterm monitor app starten.
daar wil ik de laatste firmware opzetten omdat er startaard door kiwi een diagnostische firmware op geflasht is. maar wanneer ik de laatste versie download en die selecteer en program klik krijg ik:
firmware update failed - 0 errors.
na verder spitten geprobeerd om via de website de versie uit te lezen:
http://localhost:8080/command?PR=A maar dit gaf een timeout.
mijn computer geeft aan dat het usb device werkt. en bij connecten in otmonitor krijg ik ook geen errors.
echter logging, of via termite connecten enz werkt niet.
ik snap dat hij met de diagnostiche firmware geen waardes kan tonen als er niets is aangesloten. maar ik had wel versie nummers en info verwacht. en ik kan nu gewoon niet zien wat er fout is. en de soldeer punten heb ik nu al 10 keer gecontroleerd en verbeterd.
Ik trots mijn gesoldeerde otgw aangesloten en geen foutmeldingen
usb pingetje en ik de openterm monitor app starten.daar wil ik de laatste firmware opzetten omdat er startaard door kiwi een diagnostische firmware op geflasht is. maar wanneer ik de laatste versie download en die selecteer en program klik krijg ik:
firmware update failed - 0 errors.
na verder spitten geprobeerd om via de website de versie uit te lezen:
http://localhost:8080/command?PR=A maar dit gaf een timeout.
mijn computer geeft aan dat het usb device werkt. en bij connecten in otmonitor krijg ik ook geen errors.
echter logging, of via termite connecten enz werkt niet.
ik snap dat hij met de diagnostiche firmware geen waardes kan tonen als er niets is aangesloten. maar ik had wel versie nummers en info verwacht. en ik kan nu gewoon niet zien wat er fout is. en de soldeer punten heb ik nu al 10 keer gecontroleerd en verbeterd.
[ Voor 41% gewijzigd door remcoXP op 22-11-2015 11:00 ]
Gadget-freakz.com. Feedback en tips zijn welkom.
:strip_icc():strip_exif()/u/21076/Simbanieuw-1.jpg?f=community)
Thinkpad: dat zou ik kunnen doen maar het hoort toch gewoon via otmonitor te flashen te zijn?
plus dat ondanks dat er geen thermostaat en cv is aangesloten moet je iig versie kunnen opvragen, uberhaubt connectie moeten krijgen toch?
Dan zou ik dus niet alleen mijn pic moeten opsturen maar heel mijn otgw ter controle
of zit ik ernaast en hoor je echt alleen iets te kunnen zien als er iets aangesloten is, en kan het voorkomen dat flashen van een hex niet altijd via de otmonitor mogelijk is.
plus dat ondanks dat er geen thermostaat en cv is aangesloten moet je iig versie kunnen opvragen, uberhaubt connectie moeten krijgen toch?
Dan zou ik dus niet alleen mijn pic moeten opsturen maar heel mijn otgw ter controle
of zit ik ernaast en hoor je echt alleen iets te kunnen zien als er iets aangesloten is, en kan het voorkomen dat flashen van een hex niet altijd via de otmonitor mogelijk is.
Gadget-freakz.com. Feedback en tips zijn welkom.
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
Mis alleen ik een link/verwijzing naar de bron voor deze printplaat van een modernere OTGW etc.?:
[afbeelding][afbeelding]
Plek voor ftdi usb-ttl kabel, esp-12 wifi of Wiznet WIZ107SR ethernet module. Passend in een Hammond behuizinkje
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
In dat geval zijn we het met elkaar eens
If money talks then I'm a mime
If time is money then I'm out of time
/u/66989/flist.JPG?f=community)
:strip_icc():strip_exif()/u/192289/t.net.jpg?f=community)
Je kunt bovenin zoeken op bestelnummer (niet het meest linker zoekvak, maar die ernaast). Je moet de 710564-89 (trafo) en de 157954-89 (DC/DC-converter) hebben.
Ik zit nu op m'n werk dus kan geen foto maken. Maar je sluit het gewoon hetzelfde aan als de OTGW versie met een USB-kabeltje. Zie linkje naar PDF die ik hierboven ergens postte. De ground en 5V kun je zelf wel vinden lijkt mij
Ik bedoelde eigenlijk, welke partnummers uit de originele bestellijst moet ik eruit halen?:
[...]
Je kunt bovenin zoeken op bestelnummer (niet het meest linker zoekvak, maar die ernaast). Je moet de 710564-89 (trafo) en de 157954-89 (DC/DC-converter) hebben.
Ik zit nu op m'n werk dus kan geen foto maken. Maar je sluit het gewoon hetzelfde aan als de OTGW versie met een USB-kabeltje. Zie linkje naar PDF die ik hierboven ergens postte. De ground en 5V kun je zelf wel vinden lijkt mij
Oost west, 127.0.0.1 best!
156911-89 en 710691-89
Maar dat had je zelf ook wel kunnen bedenken toch ?
Maar dat had je zelf ook wel kunnen bedenken toch
?
[ Voor 56% gewijzigd door ThinkPad op 23-11-2015 16:48 ]
Ok thanks, dus die nieuwe DC/DC converter past op de plek van de originele?:
156911-89 en 710691-89
Maar dat had je zelf ook wel kunnen bedenken toch
En als ik het goed begrijp is de MAX232 chip rechtsbovenin plus de 4 condensatoren dus niet nodig? Scheelt me weer in de bestelling
In totaal kom ik dan uit op 25,62 euro, moet alleen natuurlijk nog de print hebben en hij moet nog geprogrammeerd worden...
[ Voor 13% gewijzigd door geerttttt op 23-11-2015 16:58 ]
Oost west, 127.0.0.1 best!
Ik ben afgelopen weekend voorzichtig begonnen met het parsen van de otdata logfiles van de otmonitor. Dit heb ik in een Laravel 5 gebaseerde webpagina gestoken en wordt nu middels Google Charts getoond.
Het is allemaal nog heel prematuur, maar als er mensen zijn die zich er graag mee willen bemoeien (dit bedoel ik positief) dan kan de software hier worden gevonden: https://github.com/toaomatis/otgw-logviewer
Momenteel werk ik nog in de issue/1 branch. Ook is er nog geen documentatie (anders die van Laravel zelve) en staat alles nog hard coded, maar de eerste screenshots zijn een feit
Het is allemaal nog heel prematuur, maar als er mensen zijn die zich er graag mee willen bemoeien (dit bedoel ik positief) dan kan de software hier worden gevonden: https://github.com/toaomatis/otgw-logviewer
Momenteel werk ik nog in de issue/1 branch. Ook is er nog geen documentatie (anders die van Laravel zelve) en staat alles nog hard coded, maar de eerste screenshots zijn een feit
[ Voor 10% gewijzigd door Matis op 23-11-2015 17:13 . Reden: Plaatje vergeten :z ]
If money talks then I'm a mime
If time is money then I'm out of time
Leuk!:
Ik ben afgelopen weekend voorzichtig begonnen met het parsen van de otdata logfiles van de otmonitor. Dit heb ik in een Laravel 5 gebaseerde webpagina gestoken en wordt nu middels Google Charts getoond.
Het is allemaal nog heel prematuur, maar als er mensen zijn die zich er graag mee willen bemoeien (dit bedoel ik positief) dan kan de software hier worden gevonden: https://github.com/toaomatis/otgw-logviewer
Momenteel werk ik nog in de issue/1 branch. Ook is er nog geen documentatie (anders die van Laravel zelve) en staat alles nog hard coded, maar de eerste screenshots zijn een feit
[afbeelding]
Ik gebruik nu dit:
Het heet 'tendens' waar mede-tweaker 'nickyb2' mee bezig is. Het is nog wel flink in ontwikkeling, maar de basis is al zeer goed. Het is niet alleen voor de OTGW, maar een universele logging applicatie. Je pompt je gegevens erin door een HTTP-request te doen (GET-request), vervolgens wordt het in de MySQL-database van de applicatie opgeslagen.
Je kunt diverse grafieken ermee bouwen.
Het draait op Java (Tomcat). Ik heb het in een startklare virtuele machine draaien, maar nickyb2 heeft het zelf op z'n Synology NAS draaien (Java-, MariaDB-, Tomcat-package benodigd).
Het idee erachter is dat je 'alles' met 'alles' kunt vergelijken, je kunt alles in een grafiek stoppen wat je maar wilt:
Naast deze grafiek heb ik bijv. nog eentje waarin ik verschillende temperatuursensoren van m'n domoticasysteem bekijk:
Is bijv. handig om de afwijking van een sensor te bepalen (even 24h bij elkaar leggen en dan kijken hoever ze afwijken onderling).
Goede logging is goud waard en dit is een erg handig hulpmiddel voor bijv. Gas besparen door middel van CV tuning deel II
P.S. Ik heb het dus niet geschreven
Geef mij maar liever een soldeerbout
[ Voor 7% gewijzigd door ThinkPad op 23-11-2015 21:47 ]
He Thinkpad,
Als je nog is tijd hebt, kun je dan een foto maken van jouw OTGW? Ben benieuwd hoe het totaal er bij jou uit ziet met je ethernet module en je DC/DC converter e.d.
Als je nog is tijd hebt, kun je dan een foto maken van jouw OTGW? Ben benieuwd hoe het totaal er bij jou uit ziet met je ethernet module en je DC/DC converter e.d.
Oost west, 127.0.0.1 best!
Doe ik vanavond even. Zal dit bericht dan wel even bewerken als ik de foto heb geplaatst, dus houd het topic in de gaten.:
He Thinkpad,
Als je nog is tijd hebt, kun je dan een foto maken van jouw OTGW? Ben benieuwd hoe het totaal er bij jou uit ziet met je ethernet module en je DC/DC converter e.d.
Edit: Zie hier: http://imgur.com/a/R2ZA7
Is lastig om echt duidelijke foto's te maken, het zit er allemaal beetje ingepropt (wel netjes en veilig).
Met wat vijlen e.d. kun je de netwerkaansluiting mooi uit de behuizing laten komen zodat het net lijkt alsof het zo hoort. Vervolgens de USR-TCP232 module fixeren met hotglue (smeltlijm), ideaal spul.
De LED hangt aan de GPIO en geeft de FlameOn status weer. Als het LEDje dus aan staat, dan brandt er in de ketel dus een vlam. Vond ik wel handig om snel te kunnen zien of de ketel echt aan het stoken is (met vlam), of alleen aan het rondpompen.
[ Voor 43% gewijzigd door ThinkPad op 24-11-2015 21:27 ]
Houd ons ajb op de hoogte
Ik gebruik nu nog Domotica + de grafieken uit jouw blogpost. Ik zou hier graag wat meer tijd insteken, maar ik moet eerst wat doen aan de olifant in de kamer: een jacuzzi die dag en nacht aan staat
Anoniem: 477788
Ik heb ThinkPad belooft dat ik er een blogpost aan zou wijden als ik voldoende karma heb om een TweakBlog te starten, ik moet nog 1800 puntjes ongeveer.:
[...]
Houd ons ajb op de hoogte
De blogpost die je nu gebruikt heeft als basis gediend voor het maken van tendens. In die tijd dat het online is heb ik vele vragen gehad van anders om het net even anders te doen, temperatuur toevoegen, vloer verwarming, etc, etc. Uiteindelijke dus geprobeerd om iets te maken waar iemand zelf zijn keuze kan maken om de chart te maken zoals hij of zij wil. Stel jij wil weten wat het gevolg is voor de temperatuur in je woonkamer als je je mechanische ventilatie harder laat draaien en bijvoorbeeld nog wilt zien hoeveel gas je dan meer verbruikt, dan zou dat moeten kunnen. Alleen zoals met vele dingen kost alles tijd en dat moet ik delen met kids, werk, etc.. Dus het gaat helaas niet altijd even snel zoals ik zou willen.
In principe kun je het nu al downloaden en gebruiken. Zolang je er maar rekening mee houdt dat het nog niet af is, al kun je er al best wel een hoop mee. Wat je nodig hebt is een mariadb of mysql db en een servlet container bijvoorbeeld Tomcat en wat zelf redzaamheid. Ik draai het zelf op een Synology NAS en die heeft alle dingen die nodig zijn om dit te draaien.
Anoniem: 477788
Zolang je van dat alles tijdstip met een getal kunt krijgen, kun je er een grafiek van tekenen
.
Ja, ik. En na het lezen van de OpenTherm specificatie wist ik al dat, als relative modulation level op 0 staat, dit inhoud dat hij op zijn allerlaagste modulatie runt. Dat is dus niet helemaal uit
. Anders het het wel absolute modulation level geheten
.
Hmm, hoe zou ik dat goed kunnen interpreteren in een grafiek? Ik was wel benieuwd hoe 'hard' de ketel moet stoken gedurende de dag.
Op de ketel zelf kan ik het aflezen (percentage), maar ik ga niet de hele dag naast de ketel zitten, daar heb ik juist die OTGW voor
Op de ketel zelf kan ik het aflezen (percentage), maar ik ga niet de hele dag naast de ketel zitten, daar heb ik juist die OTGW voor
:strip_exif()/u/47368/icon3.gif?f=community)
Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.
Zoals ik het begrijp moet je ID 15 even uitlezen, en dan heb je max_boiler_capacity en min_modulation_level. Je kan dan voor het huidige vermogen (in kW) het volgende doen::
Hmm, hoe zou ik dat goed kunnen interpreteren in een grafiek? Ik was wel benieuwd hoe 'hard' de ketel moet stoken gedurende de dag.
Op de ketel zelf kan ik het aflezen (percentage), maar ik ga niet de hele dag naast de ketel zitten, daar heb ik juist die OTGW voor
code:
1
2
3
| power = min_mod * max_cap + (max_cap - min_mod*max_cap) * rel_mod
^ offset ^ ^ interpolatie ^ |
Daarbij is min_mod en rel_mod in fracties (dus percentage even delen door 100).
Teken maar even een grafiekje waarbij je bij 0% modulatie min_mod hebt, en bij 100% max_cap, dan snap je waar bovenstaande uit afgeleid is. Maar dit is hoe ik de specificaties lees, dus daar zit wat interpretatie bij.
Het absolute modulatie percentage zou iets zijn als
code:
1
| mod = min_mod + (1 - min_mod) * rel_mod |
Er bestaat ook een kans dat het gewoon dit is:
code:
1
| mod = min_mod + rel_mod |
Maar daarvoor heb ik te weinig info, dus dat blijft een beetje een gok.
[ Voor 15% gewijzigd door gibraltar op 25-11-2015 10:17 ]
Zie deze informatie. Dus
Maar opgepast, want de boiler matrix laat zien dat die ID's door geen enkele ketel worden doorgegeven. Dus de kans dat het werkt is praktisch nul. Je bent dan beter af met die eenvoudig formule daarboven
.
Oja, die matrixtabel was ik even vergeten
Ik zal het eerst eens proberen met niveau = minimum percentage + rel. niveau
Minimum toerental is 35% volgens de handleiding van mijn ketel, ik zal thuis eens kijken of ik een query over m'n meetdata kan laten lopen (modulatieniveau + 35 doen als FlameOn = 1) en dan kijken of ik een grafiek krijg die begrijpbare data heeft
Ik zal het eerst eens proberen met niveau = minimum percentage + rel. niveau
Minimum toerental is 35% volgens de handleiding van mijn ketel, ik zal thuis eens kijken of ik een query over m'n meetdata kan laten lopen (modulatieniveau + 35 doen als FlameOn = 1) en dan kijken of ik een grafiek krijg die begrijpbare data heeft
:strip_icc():strip_exif()/u/12429/crop61d314d1159d5_cropped.jpg?f=community)
Is dit data-ID niet bedoeld om o.a. de vlam grootte van het vlam symbool op thermostaten goed weer te geven?:
[...]
Ja, ik. En na het lezen van de OpenTherm specificatie wist ik al dat, als relative modulation level op 0 staat, dit inhoud dat hij op zijn allerlaagste modulatie runt. Dat is dus niet helemaal uit
Ik moet even bekennen dat je gelijk hebt over de instelling van het toerental en de relatie met het maximale vermogen van de ketel
. Op pagina 49 van de installatiehandleiding staat de grafiek die het toerental van de ventilator verbind met de capaciteit van de ketel.Bij de Avanta is dat een rechte lijn, maar bij de Calenta niet. Het lijkt erop dat bij de Avanta de minimum modulatie bij 1300 toeren is, maar de bijbehorende capaciteit in kW moet je uit de grafiek halen (die is voor de verschillende types anders). Het maximum haal je daar ook uit, afhankelijk van je ingestelde maximale toeren van de ventilator (P17).
Anoniem: 477788
Ik heb net even gecontroleerd, mijn Avanta staat ingesteld op 1300 - 4200. Dus eigenlijk de fabrieksinstelling. Ik heb een 35c ketel.:
[...]
Ik moet even bekennen dat je gelijk hebt over de instelling van het toerental en de relatie met het maximale vermogen van de ketel
Bij de Avanta is dat een rechte lijn, maar bij de Calenta niet. Het lijkt erop dat bij de Avanta de minimum modulatie bij 1300 toeren is, maar de bijbehorende capaciteit in kW moet je uit de grafiek halen (die is voor de verschillende types anders). Het maximum haal je daar ook uit, afhankelijk van je ingestelde maximale toeren van de ventilator (P17).
Als mijn eerdere aanname, dat de relative modulation het niveau bepaald tussen de 1300 - 4200 toeren mits flame is on, correct is kan ik daar prima een grafiekje van maken. In principe heb ik de kW helemaal niet nodig als ik enkel het percentage wil weten.
Ik ga daar eens even mee sleutelen want ThinkPad wil dit uiteraard ook hebben, dus die zal wel weer de nodig druk gaan leggen
. Bedankt voor al je uitleg en hulp.
Een Remeha iSense Omdat die tweakbaarheid+++ heeft
Vergeet niet dat simpel setpoints sturen via de OTGW minder zuinig is dan de thermostaat een programma laten draaien. In dat laatste geval kan hij er langer over doen en rustiger stoken. Bij simpelweg een setpoint sturen is het hetzelfde idee als dat je zelf een slinger aan de knop geeft als in: ik wil het NU warm. De ketel zal dan sneller de boel warm proberen te krijgen.
Omdat die tweakbaarheid+++ heeft Vergeet niet dat simpel setpoints sturen via de OTGW minder zuinig is dan de thermostaat een programma laten draaien. In dat laatste geval kan hij er langer over doen en rustiger stoken. Bij simpelweg een setpoint sturen is het hetzelfde idee als dat je zelf een slinger aan de knop geeft als in: ik wil het NU warm. De ketel zal dan sneller de boel warm proberen te krijgen.
Wat is specifiek zo tweakbaar eraan dan? Hij ondersteunt de meeste codes, maar dat doen een aantal andere thermostaten ook toch?:
Een Remeha iSense
Vergeet niet dat simpel setpoints sturen via de OTGW minder zuinig is dan de thermostaat een programma laten draaien. In dat laatste geval kan hij er langer over doen en rustiger stoken. Bij simpelweg een setpoint sturen is het hetzelfde idee als dat je zelf een slinger aan de knop geeft als in: ik wil het NU warm. De ketel zal dan sneller de boel warm proberen te krijgen.
Hm, en een toekomstig setpoint zetten via de OTGW lukt zeker niet...?
Oost west, 127.0.0.1 best!
Een Remeha iSense. De bediening is prima, is betrouwbaar en zit technisch gezien ook goed in elkaar. Enige minpunt is dat hij niet snapt dat ik geen zonneboiler heb, en de ketel er maar over lastig blijft vallen. Niet dat je daar ook maar iets van merkt.
Het is in ieder geval heel belangrijk om ID 9 en ID 100 (bij thermostaten met een programma) te ondersteunen. Dat staat in dit overzicht. Als die ondersteund worden dan heb je garantie op:
- Tijdelijke temperatuur: dus stel een temperatuur in die geldig is tot het volgende schakelpunt van de thermostaat
- Constant temperatuur: dus ongeacht het programma
- Fixed constant temperatuur: je kan op de thermostaat handmatig de temperatuur niet aanpassen
Er zitten ook nog wat data ID's tussen waarvan ik het vermoeden heb dat ze iets doen, maar geen idee wat. Ze staan niet in de OpenTherm specificatie
.
Anoniem: 477788
Even een vervolg van het tonen van de modulatie. Gisteren heb ik wat kunnen sleutelen om de berekening uit te voeren van de gegevens die ik uit de otmonitor lees. Helaas stond gisteren de kachel niet aan en was het niet mogelijk om te testen of de berekening juist is. Vanochtend was het koud, dus de ketel wilde wel gaan branden.

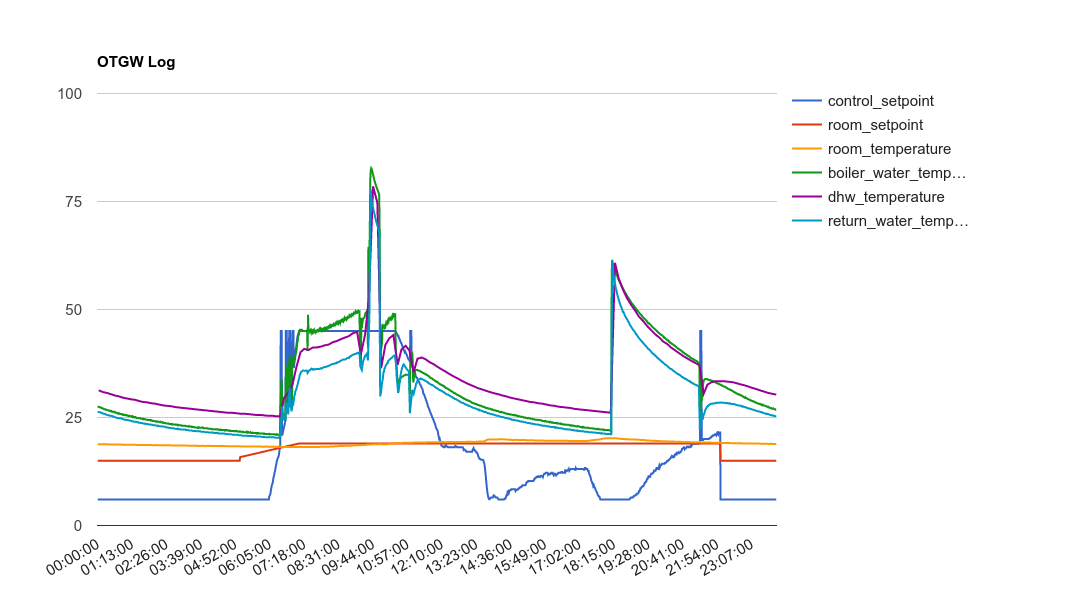

In onderstaand grafiekje komt de modulatie (de grijze area) overeen met de temperatuur metingen, dus het lijkt mij goed te gaan. Enkel in de ochtend bij de initiële aanwarmen komt hij boven de minimum modulatie (1300 toeren = 30.95% de grijze plotline) uit. Ik zal in het weekend proberen om eens te kijken of mijn eigen meting overeenkomt met wat er op het display van de Avanta staat.
Wat schaamteloze reclame: de chart configurator in tendens. Klikken op het plaatje toont een grotere variant (die ook leesbaar is). Toevallig gaan al deze meters over informatie uit de OTGW, maar ik hoop dat het duidelijk is dat met wat klik werk, zelfredzaamheid en wat common sense iedereen een grafiek in elkaar kan zetten.
Als ik de grafiek zo bekijk valt me altijd op dat de aan, uit, aan, uit gaat ipv aan totdat de setpoint bereikt is. Komt dat nu doordat?
In onderstaand grafiekje komt de modulatie (de grijze area) overeen met de temperatuur metingen, dus het lijkt mij goed te gaan. Enkel in de ochtend bij de initiële aanwarmen komt hij boven de minimum modulatie (1300 toeren = 30.95% de grijze plotline) uit. Ik zal in het weekend proberen om eens te kijken of mijn eigen meting overeenkomt met wat er op het display van de Avanta staat.
Wat schaamteloze reclame: de chart configurator in tendens. Klikken op het plaatje toont een grotere variant (die ook leesbaar is). Toevallig gaan al deze meters over informatie uit de OTGW, maar ik hoop dat het duidelijk is dat met wat klik werk, zelfredzaamheid en wat common sense iedereen een grafiek in elkaar kan zetten.
Als ik de grafiek zo bekijk valt me altijd op dat de aan, uit, aan, uit gaat ipv aan totdat de setpoint bereikt is. Komt dat nu doordat?
- De kamertemperatuur (groen) bijna bij de gewenste temperatuur/setpoint (rood) is? De setpoint (moeilijk te zien) wordt ook elke minuut een paar 0.x graden verhoogd.
- De ketel eigenlijk te zwaar is en het met zijn minimum vermogen eigenlijk al te snel gaat? (of te weinig radiator vermogen natuurlijk)
- Of... is hij nu aan het pendelen omdat hij de warmte niet kwijt kan?
Leuke software trouwens
.Een CV installatie heeft maar 1 'control value', en dat is het 'control setpoint' of de aanvoertemperatuur van de CV. Die wordt door de thermostaat doorgegeven aan de ketel, en de ketel gaat dan proberen die temperatuur te halen. Er zijn dus twee regelaars in bedrijf: de thermostaat en de ketel.
Om een goede indruk te krijgen van wat er precies aan de hand is moet je even het 'Control setpoint' (ID 1) plotten. Hoe de ketel dat setpoint haalt ligt natuurlijk aan allerlei andere parameters, maar het is een begin.
In je grafiek is te zien dat het best lang duurt voordat de retour opwarmt, terwijl de aanvoer redelijk snel op temperatuur is. De ketel kan misschien zijn warmte niet snel genoeg kwijt in het CV circuit. Het is ook heel raar om te zien dat de gewenste temperatuur gehaald is, maar dat hij wel blijft stoken.
Het is erg lastig te vergelijken omdat niemand exact dezelfde opstelling heeft, maar hier stook ik met een Calenta en een iSense veel gelijkmatiger.
Anoniem: 477788
Dank je.. mijn visie is nog steeds dat iedereen zonder heel veel moeite inzicht moet kunnen krijgen in alle tellers die hij of zij wil. Zodra ik het 'af' genoeg vind kan iedereen het downloaden en gebruiken.:
[...]
Leuke software trouwens
Helaas werd de Control SetPoint nog niet opgeslagen. Hij staat er nu tussen dus over een tijdje heb ik meer info. Als ik het goed heb staat deze bij flame = off op 75 (mijn ingestelde max) en bij flame = on op de daadwerkelijke waarde.
Zou het dit kunnen komen omdat de SetPoint ook nog steeds iets verhoogd wordt? De gewenste setpoint wordt pas om 8.00 bereikt (zo staat de isense ingesteld)
Hier een ingezoomd plaatje.. Iets duidelijker te zien dat die SetPoint steeds verhoogd wordt door de iSense.
[ Voor 8% gewijzigd door Anoniem: 477788 op 27-11-2015 11:48 ]
/u/15204/teleicon2.png?f=community)
Inmiddels heb ik mijn otgw met ethernet werkend
De hindernissen waren wat foutjes van mij (verkeerde footprints.. grr), en het geheel op 3v3 draaien. Hierbij moet de brownout fuse bit van de pic uitgeschakeld worden, omdat deze level bij de pic helaas boven de 3v3 ligt. Verder is het gebruik van een PICLF88 aan te bevelen, omdat de werking van het normale type < 4 volt niet gegarandeerd is.
Hoewel ik nu een werkend exemplaar heb, ga ik nog wel een revisie maken waarin de foutjes zijn opgelost. Als er interesse is zal ik tegen die tijd de schema's en gerbers wel posten. Als je deze zelf wilt bouwen moet je het solderen van 0603 / sot23 componenten wel zien zitten.
De hindernissen waren wat foutjes van mij (verkeerde footprints.. grr), en het geheel op 3v3 draaien. Hierbij moet de brownout fuse bit van de pic uitgeschakeld worden, omdat deze level bij de pic helaas boven de 3v3 ligt. Verder is het gebruik van een PICLF88 aan te bevelen, omdat de werking van het normale type < 4 volt niet gegarandeerd is.
Hoewel ik nu een werkend exemplaar heb, ga ik nog wel een revisie maken waarin de foutjes zijn opgelost. Als er interesse is zal ik tegen die tijd de schema's en gerbers wel posten. Als je deze zelf wilt bouwen moet je het solderen van 0603 / sot23 componenten wel zien zitten.
[ Voor 8% gewijzigd door Tele op 29-11-2015 11:06 ]
Die is mooi compact!
Is het voor de voedingsaansluiting niet handiger om een microUSB aansluiting te gebruiken? Daar hebben de meeste mensen nog wel een kabeltje voor liggen gok ik. Die is wat minder obscuur dan die kleine barrel connector.
Edit: Wacht, het is natuurlijk geen 5V wat je erin stopt. De OTGW heeft 24VAC nodig om de thermostaat te voeden
Is het voor de voedingsaansluiting niet handiger om een microUSB aansluiting te gebruiken? Daar hebben de meeste mensen nog wel een kabeltje voor liggen gok ik. Die is wat minder obscuur dan die kleine barrel connector.
Edit: Wacht, het is natuurlijk geen 5V wat je erin stopt. De OTGW heeft 24VAC nodig om de thermostaat te voeden
[ Voor 32% gewijzigd door ThinkPad op 29-11-2015 13:22 ]
Deze zal ik er dan inderdaad bij doen.
Nou, op zich staat de voeding nog wel ter discussie, ik ben benieuwd naar jullie mening. Op het moment gebruik ik een 24V AC stekkertrafo welke ik nog had liggen. Het voordeel hiervan is dat je net zoals bij de originele otgw een goede galvanische scheiding hebt. Op de pcb heb ik vervolgens een ldo voor de opentherm 24V DC en een buck converter voor de 3v3. Een prima stabiele en betrouwbare oplossing, maar het beperkt je keuze in netadapters.:
Die is mooi compact!
Is het voor de voedingsaansluiting niet handiger om een microUSB aansluiting te gebruiken? Daar hebben de meeste mensen nog wel een kabeltje voor liggen gok ik. Die is wat minder obscuur dan die kleine barrel connector.
Edit: Wacht, het is natuurlijk geen 5V wat je erin stopt. De OTGW heeft 24VAC nodig om de thermostaat te voeden
Ik vraag me af of de trafo uberhaupt toegevoegde waarde heeft. Anders zou ik inderdaad een 5v input kunnen pakken met daarachter een ldo voor de 3v3 en een boost converter voor de 24v. Opties genoeg
Die heb ik half 2014 hier gekocht voor incl. verzenden 33 euro. Hij is ondertussen nog duurder geworden
Maar persoonlijk vind ik dit een betrouwbaardere optie dan een pi.Verder zat ik eraan te denken om de pic in een soic package te pakken, dan kan die lelijke dip er ook af
Is het een idee om naast de 24 V laagspannings-connector Bus tbv de stekkertrafo ook een (optionele) 24 V schroefklem-locatie op het PCB aan te brengen? Mijn Intergas ketel heeft namelijk een optionele 24 V 2VA aansluiting tbv een klokthermostaat. Ik neem aan dat zulke aansluitingen gebruikt kunnen worden voor het voeden van de OTGW?:
Nou, op zich staat de voeding nog wel ter discussie, ik ben benieuwd naar jullie mening. Op het moment gebruik ik een 24V AC stekkertrafo welke ik nog had liggen. Het voordeel hiervan is dat je net zoals bij de originele otgw een goede galvanische scheiding hebt. Op de pcb heb ik vervolgens een ldo voor de opentherm 24V DC en een buck converter voor de 3v3. Een prima stabiele en betrouwbare oplossing, maar het beperkt je keuze in netadapters.
Ik vraag me af of de trafo uberhaupt toegevoegde waarde heeft. Anders zou ik inderdaad een 5v input kunnen pakken met daarachter een ldo voor de 3v3 en een boost converter voor de 24v. Opties genoeg
Ik heb van het weekend wat tijd kunnen vinden om hier mee te stoeien. Eerst Tomcat en mysql op de Pi geïnstalleerd, vervolgens Tendens erop. Ik ben er daarna mee gestopt, aangezien het te lang duurde (Pi werd traag). Desalniettemin, volg ik zeker je voortgang
Anoniem: 477788
Aah.. Ja misschien is die net iets te traag. Ik draai het op mijn NAS, volgens mij is dat een 1200mhz processor met 1024mb ram. Daar werkt het eigenlijk best wel goed op. Misschien dat het wel op zo'n nieuwe PI2 draait.:
[...]
Ik heb van het weekend wat tijd kunnen vinden om hier mee te stoeien. Eerst Tomcat en mysql op de Pi geïnstalleerd, vervolgens Tendens erop. Ik ben er daarna mee gestopt, aangezien het te lang duurde (Pi werd traag). Desalniettemin, volg ik zeker je voortgang
/u/33305/crop60893dfd18ede_cropped.png?f=community)
:
Inmiddels heb ik mijn otgw met ethernet werkend
[afbeelding][afbeelding]
De hindernissen waren wat foutjes van mij (verkeerde footprints.. grr), en het geheel op 3v3 draaien. Hierbij moet de brownout fuse bit van de pic uitgeschakeld worden, omdat deze level bij de pic helaas boven de 3v3 ligt. Verder is het gebruik van een PICLF88 aan te bevelen, omdat de werking van het normale type < 4 volt niet gegarandeerd is.
Hoewel ik nu een werkend exemplaar heb, ga ik nog wel een revisie maken waarin de foutjes zijn opgelost. Als er interesse is zal ik tegen die tijd de schema's en gerbers wel posten. Als je deze zelf wilt bouwen moet je het solderen van 0603 / sot23 componenten wel zien zitten.
Ik vind 'm erg mooi en ben zeker geïnteresseerd hier in!
:strip_icc():strip_exif()/u/81110/crop5e1ef9ea74175_cropped.jpeg?f=community)
![[afbeelding]](https://static.tweakers.net/ext/f/Qe8rLAOV2ve1ZZ25xmrSoME8/full.png){kind=link}
![[afbeelding]](https://static.tweakers.net/ext/f/B6ij1dvLqL7H9PeMKgeHpzrI/full.png){kind=link}
in een seriele console de OTGW te openen.....leg uit
ik heb hier ook een v27 iSense en daar zie ik inderdaad ook nooit de retourtemperatuur. Wellicht dat met de code opvragen ik hem op de e.o.a. manier in de Vera krijg.
ik heb hier ook een v27 iSense en daar zie ik inderdaad ook nooit de retourtemperatuur. Wellicht dat met de code opvragen ik hem op de e.o.a. manier in de Vera krijg.
făbŞŤĄŘ - Mijn PC
Je hebt neem ik aan een LAN versie? Dat is een TP-Link met OpenWRT firmware en ser2net neem ik aan? Met die MiOS plugin? En je hebt dit scherm?:
in een seriele console de OTGW te openen.....leg uit
Als je bij "free format command" nou eens AA=28 invult, en dan op send drukt?
De instelling blijft onthouden
Met DA=28 ('Delete Alternative') zou je het weer uit kunnen schakelen indien gewenst.
Met DA=28 ('Delete Alternative') zou je het weer uit kunnen schakelen indien gewenst.
dit is gaaf zeg!:
De instelling blijft onthouden
Met DA=28 ('Delete Alternative') zou je het weer uit kunnen schakelen indien gewenst.
neuhj, ik behoud hem maar. toch niet voor niks het device aangemaakt in Vera.
nu nog mijn gasverbruik uitschakelen als de zonneboiler op temperatuur komt. dit kan mooi met de direct commands van de OTGW.
făbŞŤĄŘ - Mijn PC
hij werkt, heb de waarde meerdere keren zien verspringen. "jammer" dat de ketel vandaag nagenoeg niks heeft gedaan. pui op het zuiden heeft de woonkamer weer lekker verwarmd tot 20 graden
făbŞŤĄŘ - Mijn PC
Dit probleem had ik ook.
Zodra ik de Serial2USB (prolific 2303) in de Windows versie van OTmonitor aansloot kreeg ik veel meer informatie te zien dan vanuit de OTmonitor in de PI. Dus aan de bekabeling kon het niet liggen. Na twee dagen prutsen kwam ik tot de conclusie dat het wel met de baudrate e.d. te maken moest hebben. Via minicom vanaf de PI en de communicatie op 96008N1 te zetten krijg ik de zelfde output als in Windows.Uiteindelijk de goede waardes kunnen achterhalen door te experimenteren met het commando "stty" en via "cat /dev/ttyUSB0" aanroepen om te zien wat terug kwam vanaf de OTGW.
De instelling @ rc.local zoals ik het heb zodat deze bij elke herstart goed wordt ingesteld:
code:
1
| stty -F /dev/ttyUSB0 9600 cs8 oddp -ixon -cstopb raw |
Correcte constante output is nu:
T00110000
BF0110000
T80190000
BC0191300
T00090000
etc......
En de pagina /messages.html geeft nu een volledig beeld zonder de foutmelding die je ook kreeg.
Nu nog even uitzoeken hoe ik de AA=28 werkende kan krijgen op mijn iSense v28 i.c.m. Intergas 28/24.
Anoniem: 477788
Ik heb uiteindelijk wheezy geïnstalleerd daar werkt hij ook prima op.:
[...]
Dit probleem had ik ook.
Uiteindelijk de goede waardes kunnen achterhalen door te experimenteren met het commando "stty" en via "cat /dev/ttyUSB0" aanroepen om te zien wat terug kwam vanaf de OTGW.
De instelling @ rc.local zoals ik het heb zodat deze bij elke herstart goed wordt ingesteld:
code:
Correcte constante output is nu:
T00110000
BF0110000
T80190000
BC0191300
T00090000
etc......
En de pagina /messages.html geeft nu een volledig beeld zonder de foutmelding die je ook kreeg.
Nu nog even uitzoeken hoe ik de AA=28 werkende kan krijgen op mijn iSense v28 i.c.m. Intergas 28/24.
Ik heb via de commando interface van de otmonitor de AA=28 gestuurd en toen begon het bij gelijk te werken. Ik heb dan wel een remeha avanta, maar wel dezelfde iSense.
