Nee dat bedoel ik niet... Ongeveer de hele wereld zit op de Uno en Mini libs te schrijven om tegen een esp aan te praten. Ik wilde graag de ervaringen met die libs horen.

[Verwijderd]

dit is eigenlijk ook wel interessant voor je esp's

[bluewalk]

Kelfox schreef op dinsdag 21 april 2015 @ 22:19:
Heeft iemand MQTT al werkend voor een langere periode (langer dan een week?) met bijvoorbeeld een temperatuur sensor die elke 10 sec. een message op een broker post? Zo ja, welke firmware?

Ondertussen een week verder en MQTT lijkt heel stabiel, de ESP post elke vijf minuten temp+humidity naar de broker zonder problemen. Ook zijn al mijn LED dimmers en rolluik controllers stabiel via MQTT.
Wel in de lua code gezorgd dat bij het verliezen van de verbinding elke 15 seconden opnieuw geprobeerd wordt te verbinden. Dus ook na herstart van de broker blijft ESP beschikbaar met MQTT.
Aanrader dus!

[Vuikie]

cyberde schreef op woensdag 29 april 2015 @ 07:23:
[...]

Ondertussen een week verder en MQTT lijkt heel stabiel, de ESP post elke vijf minuten temp+humidity naar de broker zonder problemen. Ook zijn al mijn LED dimmers en rolluik controllers stabiel via MQTT.
Wel in de lua code gezorgd dat bij het verliezen van de verbinding elke 15 seconden opnieuw geprobeerd wordt te verbinden. Dus ook na herstart van de broker blijft ESP beschikbaar met MQTT.
Aanrader dus!

Mag ik vragen wat jij precies gebruikt en hoe? Ik wil ook domotica gaan inzetten via MQTT, maar ik krijg het niet goed voor elkaar met de ESP en de arduino omgeving. Ik krijg continue de watchdog om mijn oren, terwijl ik al wat delays heb ingebouwd.
Ik wil dmv. arduino en ESP's domotica gaan implementeren, maar ik loop telkens weer tegen een probleem aan.

Ik zie dat jij LUA gebruikt(NodeMCU?) die was een tijdje geleden niet stabiel met MQTT, maar dat is blijkbaar opgelost?

[bluewalk]

Ik maak inderdaad gebruik van NodeMCU, de release van december vorig jaar (0.9.5) en daar heb ik helemaal geen problemen mee. Publishen en subscriben werkt zoals verwacht. Ben nu 0.9.6 build 20150406 aan het testen.

Onderstaand de code die op mijn sensors draait.

Lua:

DHT= require("dht_lib")

-- ESP-01 GPIO Mapping
PIN = 4;

-- Set MQTT Client
m = mqtt.Client(wifi.sta.getmac(), 120);
mqttbroker = "mqttbroker.local";

function publish()
    DHT.read22(PIN);

    t = DHT.getTemperature();
    h = DHT.getHumidity();

    m:publish("sensor/" .. wifi.sta.getmac() .. "/temperature", (t / 10), 2, 0, function(conn)
        print ("*** Published temperature to broker ***");

        m:publish("sensor/" .. wifi.sta.getmac() .. "/humidity", (h / 10), 2, 0, function(conn)
            print ("*** Published humidity to broker ***");
        end)
    end)

    collectgarbage();
end

function connectToMQTT()
    m:connect(mqttbroker, 1883, 0, function(conn)
        print ("*** Connected to MQTT broker " .. mqttbroker .. " ***");

        publish();
    end)
end

m:on("connect", function(con)
    print ("*** Connecting to MQTT broker ***");
end)

m:on("offline", function(con)
    print ("*** MQTT broker offline ***");

    tmr.alarm(1, 15000, 0, function()
        connectToMQTT();
    end)
end)

m:on("message", function(conn, topic, data)
    processCommand(data);
end)

connectToMQTT();

tmr.alarm(0, 300000, 1, function()
    publish();
end);

[edit]
Gisteravond de eerste led dimmer gehad die spontaan rebootte. Misschien toch maar nieuwere versie van nodemcu proberen.

[ Voor 7% gewijzigd door bluewalk op 30-04-2015 07:15 ]

[Verwijderd]

Sprite_tm schreef op vrijdag 16 januari 2015 @ 09:53:

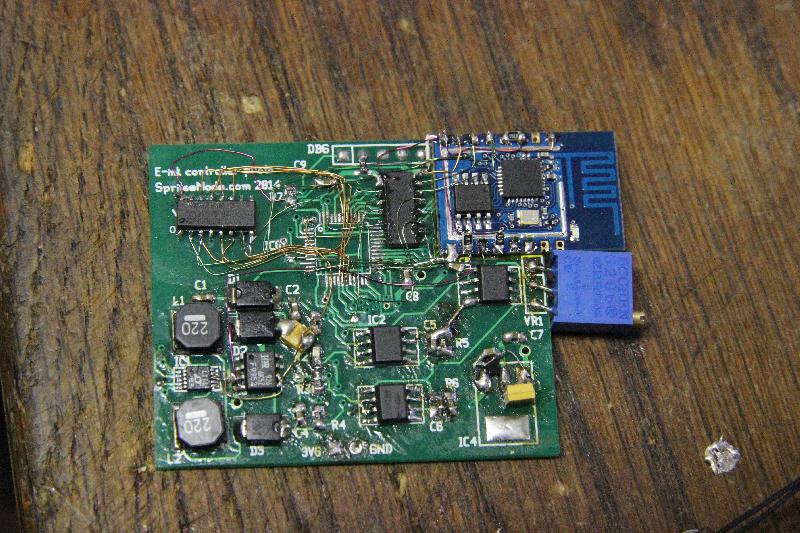

Begin ik meteen met het projectje waar ik op dit moment aan werk: Ik ga er een e-ink-display mee aansturen. Dit is mijn prototype PCB'tje:
[afbeelding]

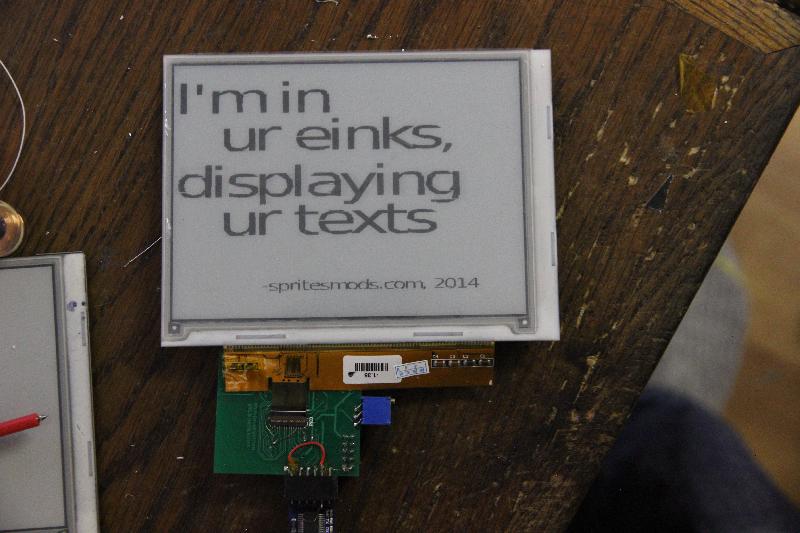

En het idee is dat het device eens in de zoveel tijd via http een nieuw plaatje van een server trekt en die dan weergeeft:
[afbeelding]

Op dit moment heb ik alles werkend maar is power usage mijn grootste vijand: als ik elke 5 minuten refresh gaat het geheel ongeveer 5 dagen mee op een 1300mAh LiIon...

je laat je als 'topic starter' wel veel zien hier..

[Sprite_tm]

Ik heb wat andere dingen te doen die erg veel met de ESP8266 te maken hebben maar die zorgen ervoor dat ik niet echt veel kan posten...

Mgoed, ondat jullie het zijn, een previewtje van een upcoming project:

[Verwijderd]

mijn nodeMCU dev kloon net binnen .. snel even getest, hij werkt prima

[Batilan]

Verwijderd schreef op donderdag 30 april 2015 @ 16:20:
nodeMCU dev kloon[/url] net binnen .. snel even getest, hij werkt prima

Alleen jammer dat ie niet op een breadboard past ?

[Verwijderd]

Batilan schreef op donderdag 30 april 2015 @ 16:57:
[...]
Alleen jammer dat ie niet op een breadboard past ?

huh ... tuuuuuuuuuuuuurlijk past die prima op een breadboard

[jctjepkema]

Past ie op een enkel breadboard met 2 voeding rijen? of past moet je wel 2 breadboards aan elkaar gedrukt hebben?

[Kaj.]

Sprite_tm schreef op donderdag 30 april 2015 @ 14:15:
Ik heb wat andere dingen te doen die erg veel met de ESP8266 te maken hebben maar die zorgen ervoor dat ik niet echt veel kan posten...

Mgoed, ondat jullie het zijn, een previewtje van een upcoming project:
[video]

Jij laat ook geen kans onbenut, he.

[Verwijderd]

jctjepkema schreef op donderdag 30 april 2015 @ 17:19:
Past ie op een enkel breadboard met 2 voeding rijen?

pcies voor € 6,12 incl. verzenden nog maar 1 besteld, ik vrees dat het feest van korte duur zal zijn



* dit bordje is hardware versie 0.9
blijkbaar bestaat er ook een v1.0 en zelfs een v2.0
wat de (functionele) verschillen zijn ben ik nog niet achter

[ Voor 42% gewijzigd door Verwijderd op 30-04-2015 19:55 ]

[jctjepkema]

Nog een vraagje zijn er drivers voor de seriële verbinding op OSX en Windows 8?

[Verwijderd]

jctjepkema schreef op donderdag 30 april 2015 @ 17:41:
Nog een vraagje zijn er drivers voor de seriële verbinding op OSX en Windows 8?

windows 8 gebruik ik zelf dus ja.. er zit gewoon een ch340 chip op het bordje dus geen FTDI gezeur.
OSX

[ Voor 6% gewijzigd door Verwijderd op 30-04-2015 19:48 ]

[RobV]

Is hier iemand die weet of de ESP8266 ook WPS aan kan? Ik vind het een beetje hachelijk om mijn WiFi details in de firmware to loaden.

[Verwijderd]

hachelijk.. hoezo ?

alsof WPS zo lekker veilig is

[RobV]

Verwijderd schreef op donderdag 30 april 2015 @ 18:00:
hachelijk.. hoezo ?

alsof WPS zo lekker veilig is

Hachelijk, omdat ik dan een config.h moet maken met daarin mijn Wifi passwords etc.

Maar het is niet meer relevant, ik heb een configure mode toegevoegd aan mijn arduino code. Deze mode is te benaderen door een pin aan ground te hangen tijdens de reset via een eenvoudig readLine spelletje. De settings worden dan in EEPROM bewaard (en dat is ook lekker secure):

code:

Sensorium HUB v0.94, Simplicate.info
Entering configuration mode

> help

help, exit, status, save, configure, debug
doing the help.
> status

SSID: XXXXXX
PASS: (hidden)
HOST:]XXXXXXX
debug: OFF
> debug

ERR
> debug

debug: ON
> exit

goodbye.
AT+RST


OK

In elk geval staan de details nu niet meer in de repository (history has been rewritten).

[ Voor 9% gewijzigd door RobV op 30-04-2015 18:54 ]

[WicKeD.El.GuPPo]

Verwijderd schreef op donderdag 30 april 2015 @ 16:20:

mijn nodeMCU dev kloon net binnen .. snel even getest, hij werkt prima

Het kan nog goedkoper

[Promy]

Voor de aansturing en loggen van m'n ventillatie wil ik graag volledig overstappen op een esp8266. Toevallig zijn er 4 inputs (4 standen te kiezen) en 4 outputs (de leds van de standen). Hiernaast spuwt het ding over serieel (2400 baud) wat zaken uit. Momenteel hangen de in- en outputs aan een arduino en de seriele output aan een esp-07.
Omdat het soms nogal snel gaat met de data (ok, wel maar 240 baud, maar meerdere lijnen na elkaar) en iedere lijn via een webcall aan een php script door te geven is (de spaties moeten op de esp eerst omgezet worden naar een ander karakter) vroeg ik me af of de esp-07 wel snel genoeg is om beiden te doen.
Ik wil immers liever geen seriele input missen (ik wil alles loggen) ook als je net op dat moment via de webpagina van de esp-07 iets zet of uitleest.
Omdat arduino code niet altijd zo stabiel te krijgen is (string probleem?) lijkt me lua eenvoudiger (maar trager? en minder seriele buffer dacht ik)
Iemand een idee hierover?

[RobV]

Promy schreef op vrijdag 01 mei 2015 @ 11:49:
Omdat arduino code niet altijd zo stabiel te krijgen is (string probleem?) lijkt me lua eenvoudiger (maar trager? en minder seriele buffer dacht ik)
Iemand een idee hierover?

Ja, ik. Waarom zou Arduino code niet stabiel zijn? Ja, als je zomaar een esp lib van het net pakt, of een van de vele voorbeeldcodes van 8 regels dan kom je geheid rommel tegen. Meestal zijn die voorbeelden bedoeld als proof-of-concept. Niet om 24/7 te draaien. Seriele buffer grootte is aan te passen (google), maar niet nodig als je nonblocking code schrijft (blinkWithoutDelay). Als je LUA code niet ok is heb je dezelfde problemen. Mijn code is nu vrijwel stabiel (op een enkele edge case) en draait al 5 dagen zonder reset (19.628 web requests)

[Promy]

@RobV: Was inderdaad misschien wat kort door de bocht Ik werk inderdaad met de standaard libs die bij de ide compiler geleverd zijn en daar heb ik niet zo'n goede ervaringen mee voor langer draaiende sketches. (en m'n programmeerskilz zijn bijlange niet goed genoeg om het van 0 te doen...) Toen ik het in lua schreef dan werkte het wel zonder probleem
Maar conreet zou 1 esp-07 dus alles aan moeten kunnen zolang ik gebruik maak van de non-blocking calls en het geheel stabiel krijg.
Gebruik jij libs om de webrequests en het doorsturen van info naar een php script te doen?(zoja welke?)

[RobV]

Voor de nonblocking calls met de esp heb ik mijn eigen classe geschreven (dit is de develop trunk, code is nog aan refactoring onderhevig)

[ Voor 63% gewijzigd door RobV op 01-05-2015 15:41 ]

[Verwijderd]

RobV schreef op vrijdag 01 mei 2015 @ 15:24:
Voor de nonblocking calls met de esp heb ik mijn eigen classe geschreven (dit is de develop trunk, code is nog aan refactoring onderhevig)

even iets heel anders.. geweldig blog !
jij doet altijd wel of je 'even' iets doet, maar alles ziet er altijd tot in de puntjes uit en dat zal best veel tijd kosten

[RobV]

Verwijderd schreef op zondag 03 mei 2015 @ 00:35:
[...]


even iets heel anders.. geweldig blog !
jij doet altijd wel of je 'even' iets doet, maar alles ziet er altijd tot in de puntjes uit en dat zal best veel tijd kosten

Ik dank U met al mijn nederigheid Als ik nou ook het bereik van mijn NRF'jes (off topic) kan verbeteren en tegelijkertijd het stroomverbruik (CR2025 leeg in 3 uur) dan ben ik helemaal tevreden!

Verwacht op de blog uitgebreide beschrijvingen van mijn Sensorium projectje inclusief een uitleg van de non-blocking code voor de ESP8266. <- tijd nodig.

[XyRuS]

Ik heb een simpel breakout boardje in elkaar gezet met behulp van Fritzing. De print kan via usb, ftdi of door een pinheader worden gevoed. Een LM1117-3v3 verzorgd de juiste spanning voor de ESP8266. Het is mijn eerste PCB ervaring dus een usb > serial chip heb ik nog maar achterwege gelaten om het niet onnodig complex te maken.

Het uiteindelijke doel is om de temperatuur te gaan monitoren op verschillende plaatsen in een gebouw. De code maakt gebruikt van http get naar EmonCMS om de temperatuur reading van de ds18b20 sensor door te geven.

De print is besteld bij DirtyPCB. Ze leveren +- 10 printplaten dubbelzijdig met silkscreen. Ik ben benieuwd naar de kwaliteit. Tot de print in de brievenbus ligt draait er een prototype op een breadboard.

Print voorzijde:


Print achterzijde:


De ESP8266 is geflashed met NodeMCU firmware en ESPlorer is gebruikt om de 'user code' te flashen.
init.lua
ds18b20.lua
emon.lua

EmonCMS:

[RobV]

Gelijk al aan de SMD, dapper. Heb je een speciale reden ervoor om R1 op de achterzijde van de print te plaatsen?

Edit: ik heb ook die SMD USB header gebruikt, let goed op de datasheet welke je koopt, die 'alignment holes' (pilot holes) waren bij mijn 1e design 1mm meer naar het midden. Gelukkig haal je de pilot pins met een mesje eenvoudig van de usb header af.

[ Voor 53% gewijzigd door RobV op 03-05-2015 19:49 ]

[XyRuS]

Ik bedoel met eerste PCB ervaring het ontwerpen ervan. Solderen gaat wel lukken en lukt het niet heb ik wel iemand in mijn omgeving die dat gaat lukken. Stiekem wil ik ook al een tijdje zo'n chinees hot air stantion aanschafen en dit is een mooi excuus. Trough hole solderen heb ik van velleman kitjes en gaatjes print wel onder de knie gekregen.

De reden dat R1 op de onderkant zit is eigenlijk omdat het begon als probeersel om zelf te graveren op de CNC. Het begon als enkelzijdige print maar ik ben verder gegaan op dit project toen ik dirtypcb tegenkwam. Wellicht vanavond nog eens even spelen, je kan tenslotte makkelijk een nieuwe revisie uploaden op dirtypcb.

Bedankt voor je tip betreft de usb connector, ik heb hem uit de sparkfun connector "koffer" gebruikt. Ik zal goed de datasheet bekijken want lang leve ebay natuurlijk

[Hertog6]

Ik heb zelf een paar dagen geleden *eindelijk* ook mijn ESP8266 module binnen gekregen. Super leuk dingetje, had als Arduino en electronica noob al binnen paar minuten gelijk al iets werkends via de AT commands Nu vroeg ik me alleen af, heeft iemand toevallig ervaring met deze arduino library voor de ESP8266 ? https://github.com/ekstrand/ESP8266wifi

[RobV]

XyRuS schreef op zondag 03 mei 2015 @ 21:05:
Bedankt voor je tip betreft de usb connector, ik heb hem uit de sparkfun connector "koffer" gebruikt. Ik zal goed de datasheet bekijken want lang leve ebay natuurlijk

Niet alleen Ebay/China. Ik had via mouser deze besteld, maar per ongeluk het component van de SparkFun versie gebruikt. De header van mouser heeft een 3.5mm distance voor de pilot holes, en de SparkFun versie staat op 4.4mm. Verschil is klein maar je moet blijven opletten. Nou zijn deze maar €0,86/stuk (€0,68 vanaf 10 stuks) maar toch...

[RobV]

Hertog6 schreef op zondag 03 mei 2015 @ 21:16:
Ik heb zelf een paar dagen geleden *eindelijk* ook mijn ESP8266 module binnen gekregen. Super leuk dingetje, had als Arduino en electronica noob al binnen paar minuten gelijk al iets werkends via de AT commands Nu vroeg ik me alleen af, heeft iemand toevallig ervaring met deze arduino library voor de ESP8266 ? https://github.com/ekstrand/ESP8266wifi

Als je even goed zoekt zijn er geloof ik wel een ziljoen esp libraries, dus geen idee of dit een goede is. De documentatie is wel veelbelovend.

Ik heb er ook eentje geschreven voor mijn specifieke behoeften, het moeilijkste is de timing goed te krijgen als andere dingen wilt doen terwijl je wacht op verbinding met de server (of überhaupt een packet bevestiging). Zo maak ik gebruik van een `state machine` die absoluut geen `delay()` statements of wait-statements heeft; iets wat ik bij nog geen enkele lib ben tegengekomen. Mijn code is nog niet helemaal af, de set-up van de verbinding doe ik nog 'met de hand' in de setup(). De loop() code maakt gebruik van een queue zodat uitgaande berichten gebufferd worden wanneer hij nog bezig is met het versturen van een pakketje.

[ Voor 5% gewijzigd door RobV op 03-05-2015 22:09 ]

[Verwijderd]

XyRuS schreef op zondag 03 mei 2015 @ 18:52:
Ik heb een simpel breakout boardje in elkaar gezet met behulp van Fritzing. De print kan via usb, ftdi of door een pinheader worden gevoed. Een LM1117-3v3 verzorgd de juiste spanning voor de ESP8266. Het is mijn eerste PCB ervaring dus een usb > serial chip heb ik nog maar achterwege gelaten om het niet onnodig complex te maken.

Het uiteindelijke doel is om de temperatuur te gaan monitoren op verschillende plaatsen in een gebouw. De code maakt gebruikt van http get naar EmonCMS om de temperatuur reading van de ds18b20 sensor door te geven.

De print is besteld bij DirtyPCB. Ze leveren +- 10 printplaten dubbelzijdig met silkscreen. Ik ben benieuwd naar de kwaliteit. Tot de print in de brievenbus ligt draait er een prototype op een breadboard.

Print voorzijde:
[afbeelding]

Print achterzijde:
[afbeelding]

De ESP8266 is geflashed met NodeMCU firmware en ESPlorer is gebruikt om de 'user code' te flashen.
init.lua
ds18b20.lua
emon.lua

EmonCMS:
[afbeelding]

netjes hoor !

[timoline]

XyRuS schreef op zondag 03 mei 2015 @ 18:52:
Ik heb een simpel breakout boardje in elkaar gezet met behulp van Fritzing. De print kan via usb, ftdi of door een pinheader worden gevoed. Een LM1117-3v3 verzorgd de juiste spanning voor de ESP8266. Het is mijn eerste PCB ervaring dus een usb > serial chip heb ik nog maar achterwege gelaten om het niet onnodig complex te maken.

Het uiteindelijke doel is om de temperatuur te gaan monitoren op verschillende plaatsen in een gebouw. De code maakt gebruikt van http get naar EmonCMS om de temperatuur reading van de ds18b20 sensor door te geven.

De print is besteld bij DirtyPCB. Ze leveren +- 10 printplaten dubbelzijdig met silkscreen. Ik ben benieuwd naar de kwaliteit. Tot de print in de brievenbus ligt draait er een prototype op een breadboard.

Print voorzijde:
[afbeelding]

Print achterzijde:
[afbeelding]

De ESP8266 is geflashed met NodeMCU firmware en ESPlorer is gebruikt om de 'user code' te flashen.
init.lua
ds18b20.lua
emon.lua

EmonCMS:
[afbeelding]

misschien stomme vraag, maar werkt dit ook met de dht22?

[Looney11]

Misschien een domme vraag hoor, maar kun je met 2 ESP8266's ook eenvoudig een point 2 point verbinding opzetten en dan een bestand wat op een SD kaart versturen van de ene arduino naar de andere?

[Vuikie]

Looney11 schreef op woensdag 06 mei 2015 @ 14:00:
Misschien een domme vraag hoor, maar kun je met 2 ESP8266's ook eenvoudig een point 2 point verbinding opzetten en dan een bestand wat op een SD kaart versturen van de ene arduino naar de andere?

Een ESP8266 kan ook fungeren als accesspoint, dus ik zou niet weten waarom niet.

[XyRuS]

timoline schreef op dinsdag 05 mei 2015 @ 12:27:
[...]


misschien stomme vraag, maar werkt dit ook met de dht22?

Absoluut, dan is de weerstand niet nodig en moet je de code wel wat gaan aanpassen. Op de GIT van NodeMCU is er al een module voor de DHT22 gebouwd. Te vinden op: klik

Als je dht22.lua upload en in emon.lua variabele "t" vervangt voor "h" dan ben je er al.

Afhankelijk van hoeveel printjes ik krijg geef ik er misschien wel een paar weg. Een protopack bij DirtyPCB bevat 9 tot 12 printjes. Ik heb er zelf sowieso 6 zelf nodig en mogelijk zitten er een paar mislukte tussen.

[timoline]

XyRuS schreef op zaterdag 09 mei 2015 @ 10:24:
[...]


Absoluut, dan is de weerstand niet nodig en moet je de code wel wat gaan aanpassen. Op de GIT van NodeMCU is er al een module voor de DHT22 gebouwd. Te vinden op: klik

Als je dht22.lua upload en in emon.lua variabele "t" vervangt voor "h" dan ben je er al.

Afhankelijk van hoeveel printjes ik krijg geef ik er misschien wel een paar weg. Een protopack bij DirtyPCB bevat 9 tot 12 printjes. Ik heb er zelf sowieso 6 zelf nodig en mogelijk zitten er een paar mislukte tussen.

Hallo,
bedankt voor je antwoord, code aanpassen is geen probleem
Maar ik ben zeker geintresseerd in 1 of 2 boardjes om te proberen
Kan het wel bij elkaar zoeken, maar heb je dan toevallig ook een onderdelen lijstje?
Ik heb namelijk nul ervaring met solderen, dus ik moet het door een vriend laten doen...

Of jij moet hem compleet aan mij willen verkopen?(met de dht22, power en flashable mbv usb)

Ik hoor het heel graag:-)

[Mars Warrior]

De WROOM-01 en WROOM-02 komen er nu toch echt aan!

De zoveelste variant dus van de ESP8266. Deze zou echt FCC Certified zijn.

Voorlopig alleen op taobao te koop, maar het zal niet echt lang duren voordat ze op Ali etc. te koop zijn...

De ESP-VROOM-01:


En de ESP-VROOM-02:

[XyRuS]

timoline schreef op zaterdag 09 mei 2015 @ 10:44:
[...]


Hallo,
bedankt voor je antwoord, code aanpassen is geen probleem
Maar ik ben zeker geintresseerd in 1 of 2 boardjes om te proberen
Kan het wel bij elkaar zoeken, maar heb je dan toevallig ook een onderdelen lijstje?
Ik heb namelijk nul ervaring met solderen, dus ik moet het door een vriend laten doen...

Of jij moet hem compleet aan mij willen verkopen?(met de dht22, power en flashable mbv usb)

Ik hoor het heel graag:-)

Ik wil best wel een bordje in elkaar zetten en opsturen. Enige wat jij zelf nog moet aanschaffen is een ftdi adapter die op 3.3 volt kan worden ingesteld. Deze heb je nodig om de code te kunnen verzenden naar de ESP8266. Daarna zou je hem vanaf USB of een pinheader kunnen voeden. Wil die ook wel bestellen zodat je zeker de juiste hebt maar dat spreken we wel even via PB af.

Volgende versie wil ik wel proberen ook een ftdi chip te embedden maar eerst hier eens wat mee spelen en kijken wat mijn wensen voor een volgende board zijn.

Stuur mij even een PB als herinnering.

[ Voor 4% gewijzigd door XyRuS op 09-05-2015 17:05 ]

[mad_max234]

Ik heb hier een esp01 die vast zit een "reset loop", iemand dat al eens meegemaakt of ergens gelezen?

Hij start, geeft vendor en versie, heeft ook nog ready en dan begint die weer overnieuw.

Hij heeft maanden goed gewerkt, had ook niks veranderd. Heb nu aan serial poort gehangen met lm1117 3.3v zodat rest even kon uitsluiten van het circuit maar blijft vastzitten in "reset loop".

Heb de bypass cap die erop zit al eraf gehaald en doorgemeten, was nog goed maar heb er voor de zekerheid nieuwe erop gezet en iets hogere waarde geprobeerd, zelfde resultaat.

Prullenbak?

[TNW]

Ik had al een tijdje van deze oplossing gehoord en vraag me af wat ik er mee kan.

Momenteel ligt in de "slapende projecten" box (wordt met de tijd altijd voller ) een weerstation op basis van een Arduino. Het is een rits sensoren (ds1820, bmp085, AMBI licht, dht11) welke door de MCU worden uitgelezen en dan via de serial alle meetwaardes verstuurt.

Mijn wens is alles overzetten naar de ESP8266 en dmv een webserver de waardes af te beelden. Dit is makkelijker te debuggen als er geen waardes meer binnenkomen en er hoeft alleen een 5v/3v draadje naar het weerstation, wat vanwege stopcontacten op mijn balkon geen probleem is

Ik zie online zo snel dat de ESP8266 zelf ook al het een en ander kan. Is het praktisch/mogelijk om de chip zelf allemaal sensoren te laten uitlezen of is een extra MCU wel aan te raden?

-edit- ik zie dat je met de nodemcu firmware allerlei dingen direct vanaf de SoC kan doen, dev bordjes besteld, hier maar eens mee aan de gang

[ Voor 8% gewijzigd door TNW op 10-05-2015 20:52 ]

[Verwijderd]

handig ESP doosje


- http://www.dieletztedomain.de/die-optimale-esp8266-box/
- http://nl.aliexpress.com/...Leads/1734526810.html?s=p

[ Voor 24% gewijzigd door Verwijderd op 13-05-2015 00:35 ]

[wauwwie]

Iemand al bekend met de ESP-12E? Deze heeft 4MByte ipv 1MByte, en extra aansluitingen
Het is ook de versie welke op de NodeMCU dev board zit.
ESP12-E op Aliexpress

Het gaat wel erg snel met de ESP's... Nu nog goede libraries en code voorbeelden zoals voor de Arduino's.

Quindor, ik heb een Wifi dimmer in elkaar gezet en dit werkt prima! Dank hiervoor. Nu Domoticz nog stabiel krijgen (Ubuntu (12.04) op Hyper-V (2012 R2)) want die moet om de dag herstart worden... En dan langzaam aan steeds meer automatiseren.

[Verwijderd]

wauwwie schreef op dinsdag 12 mei 2015 @ 10:27:
Iemand al bekend met de ESP-12E? Deze heeft 4MByte ipv 1MByte, en extra aansluitingen
Het is ook de versie welke op de NodeMCU dev board zit.
ESP12-E op Aliexpress

Het gaat wel erg snel met de ESP's... Nu nog goede libraries en code voorbeelden zoals voor de Arduino's.

Quindor, ik heb een Wifi dimmer in elkaar gezet en dit werkt prima! Dank hiervoor. Nu Domoticz nog stabiel krijgen (Ubuntu (12.04) op Hyper-V (2012 R2)) want die moet om de dag herstart worden... En dan langzaam aan steeds meer automatiseren.

helemaal gemist dit nieuws (informatie overflow ) bedankt, heb ze gelijk besteld

- http://www.esp8266.com/viewtopic.php?f=13&t=2656
stabieler, meer geheugen, minder emc gevoelig, meer aansluitingen

en er blijkt ook al een ESP-13 te bestaan

ESP-13 is exactly the same as a standard ESP-12 but with 2 additional GND pins, and it uses 1.5mm pin spacing

[ Voor 21% gewijzigd door Verwijderd op 12-05-2015 13:55 ]

[Mars Warrior]

Verwijderd schreef op dinsdag 12 mei 2015 @ 10:42:
[...]

helemaal gemist dit nieuws (informatie overflow ) bedankt, heb ze gelijk besteld


en er blijkt ook al een ESP-13 te bestaan

Dat is dus de WROOM-02, zie een paar posts eerder
De ESP-13 is 18x20mm. Daarmee 2mm breder dan de ESP-12, maar wel weer 4mm korter.
Ook deze zou een betere (tov de ESP-12) WIFI moeten hebben, maar hoeveel flash etc. is me niet duidelijk...
Je kunt zo aan de gang blijven met PCBeetjes wijzigen!

En verder snap ik het volgende plaatje niet helemaal: zijn er nu 3 versies van deze? een D, E, en Q ??

[Verwijderd]

idd.. heb het ook zo begrepen dat er nu 4 versies van de esp-12 zijn :
esp-12
esp-12E
esp-12D
esp-12Q

wordt er allemaal niet duidelijker door

[ Voor 5% gewijzigd door Verwijderd op 12-05-2015 13:53 ]

[Mars Warrior]

Verwijderd schreef op dinsdag 12 mei 2015 @ 13:52:
wordt er allemaal niet duidelijker door

De NodeMCU gebruikt de ESP12-E, dus denk dat die wel veel gebruikt zal gaan worden als je op basis van het development bordje iets zelf wilt bouwen.

Dze heeft dus volgens de info de 4 extra SPI pinnen tov de ESP-12. Ik dacht altijd dat die SPI pinnen op één van de andere GPIO zat, maar dat is nu dus anders?

De firmware zal daarop wel worden aangepast dan van NodeMCU.

Kan niet vinden of er naast de verbeteringen Wifi en flash, ook RAM is bijgekomen zodat je LUA spul ruimer in zijn jasje komt te zitten.

[Verwijderd]

ja dat verwacht ik ook.
ook de SDK zal wel aangepast worden en wellicht werken eindelijk dan ook de arduino-esp libs voor de displaytjes want die hebben nu last van geheugen gebrek/lek.
kortom.. de ontwikkelingen gaan door en de 'kinderziekten' worden eruit gehaald.
vooral een betere stabiliteit zou erg prettig zijn.. heb wat lopen schelden de afgelopen maanden

[wauwwie]

Verwijderd schreef op dinsdag 12 mei 2015 @ 15:03:
ja dat verwacht ik ook.
ook de SDK zal wel aangepast worden en wellicht werken eindelijk dan ook de arduino-esp libs voor de displaytjes want die hebben nu last van geheugen gebrek/lek.
kortom.. de ontwikkelingen gaan door en de 'kinderziekten' worden eruit gehaald.
vooral een betere stabiliteit zou erg prettig zijn.. heb wat lopen schelden de afgelopen maanden

Ik dacht al niet dat ik de enige was die de ESP's qua stabiliteit aan het vervloeken was. Werkt het prima in de test opstelling, maar ga je het echt echt gebruiken loopt het constant vast. En vervolgens hang ik weer over de bank om de stekker eruit en erin te stoppen.

Verder kwam ik Oak tegen welke gebaseerd is op de ESP8266. Dat lijkt mij weer een stap volwassener. Zeker als je bestaande Arduino libraries kan gebruiken en een script kan uploaden via wifi.

[Mars Warrior]

Verwijderd schreef op dinsdag 12 mei 2015 @ 15:03:

vooral een betere stabiliteit zou erg prettig zijn.. heb wat lopen schelden de afgelopen maanden

En op wat voor soort apps/libs heb je lopen schelden dan:
- LUA spul
- Arduino spul
- Native C/C++ spul

Want ik merk dat dat toch een flink verschil maakt. Libraries (ook die van Arduino) zijn niet altijd op kwalitatief hoog niveau geschreven, en dat werkt heel erg door in de gebruikservaring

[bluewalk]

Mars Warrior schreef op dinsdag 12 mei 2015 @ 16:30:
[...]

En op wat voor soort apps/libs heb je lopen schelden dan:
- LUA spul
- Arduino spul
- Native C/C++ spul

Want ik merk dat dat toch een flink verschil maakt. Libraries (ook die van Arduino) zijn niet altijd op kwalitatief hoog niveau geschreven, en dat werkt heel erg door in de gebruikservaring

Ikzelf vind het wel mee vallen eigenlijk. Mijn ESP-01 draaien redelijk stabiel met nodemcu en MQTT client (soms een rebootje maar volgens mij is dat met de laatste firmware opgelost, testen dus).

De ESP-12 en ESP-201 daarentegen heb ik allemaal flink zitten vervloeken en uiteindelijk maar weggegooid, wat een rommel zeg! Zit nu te wachten op een paar ESP-07's waarvan ik heb gehoord dat die stabiel zijn.

[Verwijderd]

idd.. de hardware speelt een belangrijke rol, code die lekker draait op een esp-01 overzetten op een esp-201 en dan problemen krijgen.. van die dingen.
toevallig gisteren begonnen aan een opzetje met esp-07 (nooit eerder gebruikt) .. moet een oplaadbaar open hotspot beepertje worden voor onderweg



- http://benlo.com/esp8266/esp8266Projects.html#hotspotfinder
- https://github.com/GeoNomad/ESP8266-WiFi-HotSpot-Locater

ook heb ik wel eens DOA's (gisteren nog) .. maar daar kom je pas veel later achter


op het net staan wel handleidingen hoe mogelijk te repareren (blikje eraf ect)

[ Voor 24% gewijzigd door Verwijderd op 13-05-2015 10:30 ]

[Quindor]

Quindor, ik heb een Wifi dimmer in elkaar gezet en dit werkt prima! Dank hiervoor. Nu Domoticz nog stabiel krijgen (Ubuntu (12.04) op Hyper-V (2012 R2)) want die moet om de dag herstart worden... En dan langzaam aan steeds meer automatiseren.

Thnx! Leuk om te horen dat mensen het gebruiken!

Domoticz niet stabiel? Ik heb het zelf in een VMware ESXi 6 virtuele machine met daaraan een RFXcom en Z-wave stick (laatste niet actief in gebruik) maar dat werkt eigenlijk al een jaar zonder problemen? Ook een Ubuntu guest, wel 14.04 LTS geloof ik.

Over de stabiliteit van de ESP's, ik maak zelf meestal gebruik van de ESP-01 maar heb ik ook een zooitje ESP-12's en beide werken in mijn ervaring eigenlijk net zo stabiel. Dat is voor mij ook de reden geweest om v2 en v3 en v3 rev1.15 (die ik gisteren besteld heb) ook op basis van de ESP-01 te houden. In mijn geval zou het bordje met de ESP-12 een stuk groter moeten worden helaas. Inmiddels is v3 rev1.15 zo'n 38mm bij 23mm, met 2 kanalen, SMD MOSFETs, weerstandjes, volledige DC voltage converter, breakout voor GPIO0 en 2 voor andere doel einde, etc. iig heel benieuwd als deze binnenkomt!

Maar de modules die ik heb draaien doen het eigenlijk prima, maanden lang achter elkaar, zonder reboot, zonder problemen? De code die ik erop draai is vrij simpel, maar dan nog?

Als ik jullie zo hoor is dat misschien meer mazzel dan wijsheid, dus hopelijk blijft het zo!

[ Voor 9% gewijzigd door Quindor op 13-05-2015 09:48 ]

[geerttttt]

wauwwie schreef op dinsdag 12 mei 2015 @ 15:24:
[...]

Ik dacht al niet dat ik de enige was die de ESP's qua stabiliteit aan het vervloeken was. Werkt het prima in de test opstelling, maar ga je het echt echt gebruiken loopt het constant vast. En vervolgens hang ik weer over de bank om de stekker eruit en erin te stoppen.

Verder kwam ik Oak tegen welke gebaseerd is op de ESP8266. Dat lijkt mij weer een stap volwassener. Zeker als je bestaande Arduino libraries kan gebruiken en een script kan uploaden via wifi.

Wauw, die oak is wel gaaf zeg. Misschien een idee om te kijken hoeveel mensen hier interresse in hebben en wellicht dan gezamenlijk backen? voor 50 dollar heb je 5 oaks, dus 10 dollar p.p. Ik wil er wel één of twee hebben voor 10 dollar per stuk...

Wie nog meer?

[Verwijderd]

geerttttt schreef op woensdag 13 mei 2015 @ 09:51:
[...]

Wie nog meer?

en allemaal willen ze een 'eigen' cloud .. (anders werkt het niet)

ga eerst wel is met BLYNK spelen.. die is gisteren live gegaan.
gratis app en stukje code voor in je arduino ide en wordt ondersteund door codebender

[RobV]

Terugkijkend op het gebruik van NRF24L01 en ESP8266 in combinatie met een Arduino ATMega: wat een verademing is de ESP tov de NRF. Er vanuit gaande je een goede library gebruikt (of schrijft) loopt dat ding echt als een zonnetje. Met nrf'jes heb ik wat meer problemen met ontvangst, maar toegegeven die gebruiken ook flink minder stroom.

[wauwwie]

Quindor schreef op woensdag 13 mei 2015 @ 09:37:
[...]

Thnx! Leuk om te horen dat mensen het gebruiken!

Domoticz niet stabiel? Ik heb het zelf in een VMware ESXi 6 virtuele machine met daaraan een RFXcom en Z-wave stick (laatste niet actief in gebruik) maar dat werkt eigenlijk al een jaar zonder problemen? Ook een Ubuntu guest, wel 14.04 LTS geloof ik.

...

Maar de modules die ik heb draaien doen het eigenlijk prima, maanden lang achter elkaar, zonder reboot, zonder problemen? De code die ik erop draai is vrij simpel, maar dan nog?

Als ik jullie zo hoor is dat misschien meer mazzel dan wijsheid, dus hopelijk blijft het zo!

Jouw code draait prima, ik ben gewoon geen Linux held. Geef mij maar Windows server en PowerShell en ik maak het werkend. Ik moet nog wat examens halen, maar daarna wil ik kijken hoe ik status terug krijg van de dimmers. Ik krijg nu niet de juiste status van de dimmer te zien in Domoticz op een ander device dan diegene waar ik de waarde op ingesteld heb. Maar dat is iets voor later en een ander forum.

Een SMD van de dimmer versie zou ik interresant vinden. Heb er zelf over nagedacht om er mee te beginnen, maar eerst certificeren. Overigens past jouw ontwerp prima in de behuizingen die ik op Aliexpress gevonden had, en is al in verhouding erg klein.

[ Voor 10% gewijzigd door wauwwie op 13-05-2015 10:12 ]

[Quindor]

Een SMD van de dimmer versie zou ik interresant vinden. Heb er zelf over nagedacht om er mee te beginnen, maar eerst certificeren. Overigens past jouw ontwerp prima in de behuizingen die ik op Aliexpress gevonden had, en is al in verhouding erg klein.

Ja klopt, maar als het nog kleiner kan, waarom dat niet. En nu zelf met meer functionaliteit.

Eens kijken of deze plaatjes gaan werken:

en


Zucht, en ik zie nu ook al meteen een foutje.... Ik had leuk wat tekst er op gezet dat de voltage converter naar 3.3v gezet moet worden, helaas heb ik toch niet goed genoeg opgelet waar deze tekst kwam te staan en zit het deels achter de plating nu. Oh well, weer een nieuwe revisie tegen die tijd dan maar, eerst eens deze testen. Als dat de grootste fout is, no biggie

[A1AD]

Quindor schreef op woensdag 13 mei 2015 @ 10:18:
[...]
Ja klopt, maar als het nog kleiner kan, waarom dat niet. En nu zelf met meer functionaliteit.

Kan je niet eens even kijken hoe RobV zijn bordje gemaakt heeft kwa layout en dat van jou een beetje aanpassen volgens de regels van de kunst?

[wauwwie]

Quindor schreef op woensdag 13 mei 2015 @ 10:18:
[...]

Ja klopt, maar als het nog kleiner kan, waarom dat niet. En nu zelf met meer functionaliteit.

Eens kijken of deze plaatjes gaan werken:
[afbeelding]
en
[afbeelding]

Zucht, en ik zie nu ook al meteen een foutje.... Ik had leuk wat tekst er op gezet dat de voltage converter naar 3.3v gezet moet worden, helaas heb ik toch niet goed genoeg opgelet waar deze tekst kwam te staan en zit het deels achter de plating nu. Oh well, weer een nieuwe revisie tegen die tijd dan maar, eerst eens deze testen. Als dat de grootste fout is, no biggie

Dat ziet er goed uit! Zelf denk ik aan het aansturen van een standaard rgb led strip (geen WS2812B oid, maar "gewoon" RGB). Ook is er een wit/warm wit led strip onderweg. Ik heb enige hoop dat ik die met twee kanalen kan aansturen. Dan kan ik dit aansturen met jouw module en in een lamp inbouwen voor sfeer licht en werk licht in een.

Misschien off-topic, maar kan iemand betaalbare, kleine en efficiente 12v voedingen aanraden? De chinese versies komen niet verder dan 75-80% efficientie (met een humor sticker erop met 40W opgenomen vermogen op 220V en 40W afgegeven vermogen op 12V...) en zien er vaak ook niet betrouwbaar uit.

[Bravo51]

wauwwie schreef op woensdag 13 mei 2015 @ 10:50:
[...]
Misschien off-topic, maar kan iemand betaalbare, kleine en efficiente 12v voedingen aanraden? De chinese versies komen niet verder dan 75-80% efficientie (met een humor sticker erop met 40W opgenomen vermogen op 220V en 40W afgegeven vermogen op 12V...) en zien er vaak ook niet betrouwbaar uit.

Ik heb zelf goede ervaringen met MeanWell voedingen. Ze zijn tegen, in mijn mening, nette prijzen te krijgen via reichelt.de

[timoline]

Helaas lukt het mij niet om jou een PB te sturen

XyRuS schreef op zaterdag 09 mei 2015 @ 17:02:
[...]


Ik wil best wel een bordje in elkaar zetten en opsturen. Enige wat jij zelf nog moet aanschaffen is een ftdi adapter die op 3.3 volt kan worden ingesteld. Deze heb je nodig om de code te kunnen verzenden naar de ESP8266. Daarna zou je hem vanaf USB of een pinheader kunnen voeden. Wil die ook wel bestellen zodat je zeker de juiste hebt maar dat spreken we wel even via PB af.

Volgende versie wil ik wel proberen ook een ftdi chip te embedden maar eerst hier eens wat mee spelen en kijken wat mijn wensen voor een volgende board zijn.

Stuur mij even een PB als herinnering.

[RobV]

A1AD schreef op woensdag 13 mei 2015 @ 10:48:
[...]


Kan je niet eens even kijken hoe RobV zijn bordje gemaakt heeft kwa layout en dat van jou een beetje aanpassen volgens de regels van de kunst?

Zo zeg, ik voel me vereerd dat mijn bordje als reference materiaal wordt aangehaald. feels good.

[Quindor]

RobV schreef op woensdag 13 mei 2015 @ 11:59:
[...]

Zo zeg, ik voel me vereerd dat mijn bordje als reference materiaal wordt aangehaald. feels good.

Nice! Ik heb dat ook steeds als mensen mijn bordjes bestellen! Inmiddels is de laatste versie gratis voor me.

Heb je ergens een linkje naar je eagle/fritzing/gerber files en een post of iets dergelijks over je bordje? Ik kan er niet zoveel over vinden?

Verder ben ik bezig met het leren van PCB ontwerp, vandaar alle revisies, leuke hobby! Het word steeds beter met de verschillende revisies.

Wat ik nog eens moet leren is met een gedeelte ground plane te werken in plaats van alles in lijnen te gebruiken zoals ik nu doe, maar dat is iets voor een volgende versie. Dan kan ik ook beter met eagle gaan werken in plaats van fritzing verwacht ik. Maar fritzing tekent veel makkelijker.

[RobV]

Quindor schreef op woensdag 13 mei 2015 @ 14:09:
[...]

Nice! Ik heb dat ook steeds als mensen mijn bordjes bestellen! Inmiddels is de laatste versie gratis voor me.

Heb je ergens een linkje naar je eagle/fritzing/gerber files en een post of iets dergelijks over je bordje? Ik kan er niet zoveel over vinden?

Het is ook niet echt 'af' of 'for sale' o.i.d. Ik heb wel één-en-ander gedocumenteerd op mijn site: simplyduino, daar vind je ook de link naar de bitbucket repository met alle bestanden en hier alle posts op de blog over dit (bijzonder weinig nog).

Verder ben ik bezig met het leren van PCB ontwerp, vandaar alle revisies, leuke hobby! Het word steeds beter met de verschillende revisies.

Wat ik nog eens moet leren is met een gedeelte ground plane te werken in plaats van alles in lijnen te gebruiken zoals ik nu doe, maar dat is iets voor een volgende versie. Dan kan ik ook beter met eagle gaan werken in plaats van fritzing verwacht ik. Maar fritzing tekent veel makkelijker.

Je komt er wel

[lordprimoz]

Quindor schreef op woensdag 13 mei 2015 @ 14:09:
[...]

Nice! Ik heb dat ook steeds als mensen mijn bordjes bestellen! Inmiddels is de laatste versie gratis voor me.

Heb je ergens een linkje naar je eagle/fritzing/gerber files en een post of iets dergelijks over je bordje? Ik kan er niet zoveel over vinden?

Verder ben ik bezig met het leren van PCB ontwerp, vandaar alle revisies, leuke hobby! Het word steeds beter met de verschillende revisies.

Wat ik nog eens moet leren is met een gedeelte ground plane te werken in plaats van alles in lijnen te gebruiken zoals ik nu doe, maar dat is iets voor een volgende versie. Dan kan ik ook beter met eagle gaan werken in plaats van fritzing verwacht ik. Maar fritzing tekent veel makkelijker.

vast een aantal tips:
-gebruik 45 graden hoeken als je traces legt, en alsjeblieft rechte lijnen, liefst loodrecht op x of y as. Het oog wil ook wat.
-maak inderdaad gebruik van ground planes.
-maak traces niet te smal. Hoe dunner de trace hoe duurder je pcb. De goedkope pcb boeren kan enkel tot een minimum trace dikte gaan, wat dan ook niets extra's kost.
-maak een goede layout, niet erg van belang, maar houd je print netjes en mooi overzichtelijk
-gebruik geen auto-route

[fdm391]

Quindor schreef op woensdag 13 mei 2015 @ 14:09:
[...]
...

Wat ik nog eens moet leren is met een gedeelte ground plane te werken in plaats van alles in lijnen te gebruiken zoals ik nu doe, maar dat is iets voor een volgende versie. Dan kan ik ook beter met eagle gaan werken in plaats van fritzing verwacht ik. Maar fritzing tekent veel makkelijker.

Sparkfun heeft een paar eagle tutorials die best duidelijk zijn:

(part 1) https://learn.sparkfun.com/tutorials/using-eagle-schematic
(part 2) https://learn.sparkfun.co.../using-eagle-board-layout

[Quindor]

Thnx for the tips!

Veel probeer ik mezelf inderdaad al aan te houden (geen haakse bochten, dikke traces, geen auto route, etc.) maar waarschijnlijk zal ik van fritzing af moeten stappen om echt betere ontwerpen te kunnen maken, dat had ik al wel door.

Maar dat geeft eventjes een hoge leer curve, dus dat word voor een volgend design. Hoe dan ook, komt het goed! Al mijn laatste revisies werken ook nog steeds perfect. Dus het is zeker niet dat het niet werkt, maar het zou wellicht nog wat netter kunnen.

[RobV]

Tip: documenteer je pcb, benoem de pins, benoem de componenten op de silkscreen: R1 voor weerstanden, C voor capacitor etc. Dan weet je over een jaar nog steeds wat waar hoort en wat wat doet.

[ Voor 5% gewijzigd door RobV op 13-05-2015 19:10 ]

[Mars Warrior]

Eindelijk is github ook bijgewerkt 11 uur geleden!

Foto's en layout stonden al langer op andere sites, maar nu is het dus officieel.
Ontwerp ziet er goed uit, alleen jammer van de 1117 regulator: die maakt energiezuinige projecten niet echt mogelijk. Maar het formaat is een stuk fijner. Ga me eigen dingen nu maar vervangen door deze dev kit. Headers aanpassen en klaar.

Dev kitje maar alvast bestellen. Seeed of aliexpress dus, 2 voor €19,11, net onder de importheffingen

[ Voor 7% gewijzigd door Mars Warrior op 14-05-2015 20:56 ]

[Thedr]

Mars Warrior schreef op donderdag 14 mei 2015 @ 20:29:

Dev kitje maar alvast bestellen. Seeed of aliexpress dus, 2 voor €19,11, net onder de importheffingen

Neem aan dat hiet hier gaat over de NodeMCU v2?
Was zojuist ook even aan het kijken, maar zag em nergens voor die prijs... heb je een linkje?

[Lemur]

Ik heb bij dx.com een "ESP8266 Serial Port Wi-Fi Stable Version Test Board + Wi-Fi Wireless Module" <http://www.dx.com/p/esp8266-serial-port-wi-fi-stable-version-test-board-wi-fi-wireless-module-381839> gekocht. Via Don Juanito kwam ik aan de bijhbehorende Android App <http://www.esp8266.com/viewtopic.php?p=8928#p8928>.

Als ik de kortsluitcap los haal en de batterijen er in, verschijnt er na een tijdje een nieuwe router in de aether 'AI_THINKER_FEB96E' waarin mijn Android-tablet met wachtwoord 'ai-thinker' kan inloggen. Daarna kan ik met de Android App 'IOTManager' de LED van kleur doen veranderen en GPIO's aan- en uitzetten. Er is ook een menu waar je SSID en password kan opgeven, zodat het ding kan leren in te loggen op de router.

Daarna batterij er uit, de cap weer vast en batterijen er weer in. Daarna verschijnt er een nieuwe verbinding in het WLAN. Het nieuwe IP-nummer valt te pingen. De Android App kan 'm echter niet via het netwerk vinden en via de browser krijg ik een '404 Not Found': met als servernaam 'nginx' ?!?!.

Er zijn geen handleidingen of ze zijn in Chinees. Ik kan de firmware natuurlijk gaan overschrijven met 'Arduino IDE for ESP8266' <https://github.com/esp8266/Arduino>.

Heeft een van jullie dit ding aan de praat gekregen?

Er zit overigens geen bescherming in tegen overontlading van de AA-accu's. Mijn oplader zag zojuist in eerste instantie maar 1 van de 3 gebruikte Eneloop-accu's.

[ Voor 5% gewijzigd door Lemur op 16-05-2015 17:56 ]

[Mars Warrior]

Thedr schreef op vrijdag 15 mei 2015 @ 14:39:
[...]


Neem aan dat hiet hier gaat over de NodeMCU v2?
Was zojuist ook even aan het kijken, maar zag em nergens voor die prijs... heb je een linkje?

Klopt, is de v2...

http://nl.aliexpress.com/...s/431798_32321944301.html

Staat nu voor €10,02. Met die wiselkoersen wisselt het elke dag...

[Thedr]

Thanks! Ook even 2 besteld

[A1AD]

Thedr schreef op vrijdag 15 mei 2015 @ 18:58:
Thanks! Ook even 2 besteld

Leuk ding, kan je dit ook via de Arduino IDE programmeren? (ik weet wel dat je dit met de esp's kan maar vraag het voor alle zekerheid eerst)

[Thedr]

Zou moeten kunnen volgens mij. Zojuist bericht gehad dat de mijne op de post zijn

[Quindor]

Heeft iemand van jullie hem al in gebruik om geregeld er temperatuur uit te trekken? Ik probeer het via de NodeMCU DHT22 module (nieuwste versie van beide) op een ESP-01 maar ik zie het volgende:

code:

NodeMCU 0.9.6 build 20150406  powered by Lua 5.1.4
lua: cannot open init.lua
> dofile('gettemp.lua')
Temperature: 222 deg C
Humidity: 329%
> dofile('gettemp.lua')
Temperature: 222 deg C
Humidity: 336%
> dofile('gettemp.lua')
Temperature: 221 deg C
Humidity: 339%
> dofile('gettemp.lua')
Temperature: 220 deg C
Humidity: 340%
> dofile('gettemp.lua')
error loading module 'dht_lib' from file 'dht_lib.lua':
    not enough memory
>

Na een tijdje loopt het geheugen dus vol en daarna moet ik de ESP-01 een reboot geven om weer een waarde terug te laten geven. Ik ga nog eens de niet float versie van de firmware proberen maar ik hoor graag hoe andere het eventueel opgelost hebben!

De uiteindelijke bedoeling is om de temperatuur en humidity in Domoticz te krijgen.


---update
Ik ben wat firmwares terug gegaan (nodemcu_dev20150310.bin) en nu werkt dezelfde functie en script wel prima. Blijkt dus dat het met de nieuwe firmware (iig float) niet meer zo goed werkt als voorheen!

[ Voor 10% gewijzigd door Quindor op 16-05-2015 23:29 ]

[wauwwie]

Bravo51 schreef op woensdag 13 mei 2015 @ 11:00:
[...]


Ik heb zelf goede ervaringen met MeanWell voedingen. Ze zijn tegen, in mijn mening, nette prijzen te krijgen via reichelt.de

Dank voor de tip. De specs zien er goed uit.. Er is trouwens ook een reichelt.nl en de prijzen zien er hetzelfde uit als de .de versie.

[Bravo51]

wauwwie schreef op zaterdag 16 mei 2015 @ 23:36:
Er is trouwens ook een reichelt.nl en de prijzen zien er hetzelfde uit als de .de versie.

Klopt, dat is de zelfde site

[Verwijderd]

Inside the 802.11b/g/n Amazon Dash Button

pics

[ Voor 15% gewijzigd door Verwijderd op 17-05-2015 13:31 ]

[ThinkPad]

Quindor schreef op zaterdag 16 mei 2015 @ 21:35:
[...]
De uiteindelijke bedoeling is om de temperatuur en humidity in Domoticz te krijgen.
[...]

Alsjeblieft: http://domoticz.com/forum...f=4&t=4024&p=42104#p40343

Enige probleem wat ik lijk te hebben is dat de temperatuur niet helemaal klopt naar mijn idee. Volgens mij warmt de sensor op en gaat hij na een paar dagen een te hoge waarde aangeven. Verder werkt het prima.

[Thedr]

ThinkPadd schreef op zondag 17 mei 2015 @ 13:52:
[...]

Alsjeblieft: http://domoticz.com/forum...f=4&t=4024&p=42104#p40343

Enige probleem wat ik lijk te hebben is dat de temperatuur niet helemaal klopt naar mijn idee. Volgens mij warmt de sensor op en gaat hij na een paar dagen een te hoge waarde aangeven. Verder werkt het prima.

Het lijkt me prima moglijk om de voeding naar de sensor af te sluiten als je hem niet gebruikt. Lijkt me dat je +/- 1x per min. een temperatuurmeting wilt? Gewoon even 5sec aanzetten, meting laten doen, en weer uitzetten?

[ThinkPad]

Ja, ware het niet dat ik niet zo ff wat code maak die ook netjes zo'n webinterface uitspuugt enzo.

[Quindor]

ThinkPadd schreef op zondag 17 mei 2015 @ 13:52:
[...]

Alsjeblieft: http://domoticz.com/forum...f=4&t=4024&p=42104#p40343

Enige probleem wat ik lijk te hebben is dat de temperatuur niet helemaal klopt naar mijn idee. Volgens mij warmt de sensor op en gaat hij na een paar dagen een te hoge waarde aangeven. Verder werkt het prima.

Oh, nice!

Ik zelf wilde de ESP8266 het direct in Domoticz laten pushen waarbij je de GPIO pin en IDX van Domoticz in het commando dat je naar de ESP8266 stuurt mee geeft. Op die manier kun je dus met een timer een willekeurige ESP8266 vragen een IDX waarde in Domoticz te vullen.

Zo werkt mijn LED dimmer code namelijk ook. Ik stuur er wat over netcat heen (een TCP socket) en dat word aan de ESP8266 kant ge-interpreteert.

Maar goed, dat moet ik nog eens programmeren en dat is echt niet mijn sterkste vak.

[ Voor 8% gewijzigd door Quindor op 17-05-2015 21:55 ]

[ThinkPad]

Dat principe is voor dat opwarmeffect van de sensor wel beter ja. Dan hoef je de DHT22 alleen van stroom te voorzien als de ESP8266 een informatieverzoek binnenkrijgt. Mocht je wat code hebben om te delen dan zie ik het graag. Mag hier, maar ook in het topic op Domoticz forum.

[XyRuS]

Ik lees nu mijn slimme meter via de P1 poort uit en zend de data naar EmonCMS wat op een synology NAS draait.

Het is bij elkaar gesprokkelde code die ik naar eigen wens heb aangepast. Ik heb niet alle bron vermeldingen maar de code is vrij te gebruiken voor eigen projecten . Aansluit voorbeelden voor P1 naar Arduino zijn op internet genoeg te vinden. De ESP8266 heb ik via een level converter aangesloten zodat de 5v van de Arduino de ESP8266 uart poort niet kapot gaat.

Er zijn meerdere DSMR standaarden dus het verschilt hoe jou eigen meter werkt. Mijne spuugt het signaal geinverteerd uit. Een 1 is een 0 en vica versa. Het maakt opzich niet zoveel uit hoe je het signaal inverteert. Het kan met een transistor, softwarematig of met een 7404 inverter. Overigens is de baudrate van 9200 het meest voorkomend maar ook deze kan verschillend zijn..

Ik maak gebruik van een Mega2560 dus ik hoef geen software serial te gebruiken voor de ESP8266 en P1 uitlezing. Veel voorbeelden op internet gebruiken een Arduino Uno maar dan kom je eigenlijk een hardware uart poort te kort. Eventueel zou je pin 0 en 1 kunnen gebruiken maar die is ook in gebruik door de USB aansluiting.

Mega2560 + ESP01 + level converter





Meterkast


EmonCMS inputs


EmonCMS grafieken


Mega2560 sketch

code:

//Use Serial 2 for esp8266 [pins 17 (RX) and 16 (TX) on mega]
//Use Serial 0 (USB) for debugging

// Define Accespoint settings
#define ssid "HIERAPSSID"
#define passphrase "HIERHETWACHTWOORD"
#define server_ip "EMONCMSIPHIER"

// AltSoftSerial always uses these pins:
// Board          Transmit  Receive   PWM Unusable
// Arduino Uno        9         8         10
// Arduino Mega      46        48       44, 45
//AltSoftSerial altSerial;
char input; // Inkomende data
#define BUFSIZE 75 // Define voor buffer grote
char buffer[BUFSIZE]; // Buffer voor serieele data
int bufpos = 0;

// Boolean switches configuratie
bool readnextLine = false;
bool kwhCount = false;

// Variabelen om waardes in op te slaan
float eLaag = 0; // Elektra totaal verbruik - laag tafief
float eHoog = 0; // Elektra totaal verbruik - hoog tafief
float eTotaal = 0; // Elektra totaal verbruik - laag + hoog tarief opgeteld
float eGebruik = 0;  // Elektra huidig verbruik
float gM3 = 0;   // Gas in liters

void setup() {

  // Open serial communications and wait for port to open:

  // ESP8266
  Serial2.begin(115200); // 115200 baudrate
  Serial2.setTimeout(1000); // Timeout is 1 sec

  // USB
  Serial.begin(115200); // 115200 baudrate

  // Start altSerial input for P1
  Serial3.begin(9600);


  while(!Serial);
  while(!Serial2);

  // Print node number on serial0 for debugging
  Serial.println("ESP8266 [node 1]");

  while(Serial2.available()>0)
  Serial2.read();

  // Reset and test if module is ready
  Serial2.println("AT+RST"); // Reset ESP
  Serial.println("Resetting module"); // Print on serial0 for debugging
  Serial2.flush(); // Flush serial2

  // ESP is ready
  if(Serial2.find("Ready")||Serial2.find("ready"))  { // If "ready" is found assume that module is ok
    Serial.println("Module is ready"); // Print on serial0 for debugging
  }

  // ESP is not responding
  else  {
    Serial.println("Module is not responding"); // Print on serial0 for debugging
    while(1); // Wait forever
  }

  // Connect to the wifi
  boolean connected=false; // Set connected to false
  for(int i=0;i<5;i++)  { // Try 5 times to connect
    if(connectWiFi())  { // Connect
      connected = true; // If connection is succesful set connected to true
      break;
    }
  }
  if (!connected){while(1);}







}

void loop() {

  decodetelegram();

}

// Telegram ontvangen en naar een variabele parsen
void decodetelegram() {

  // Variabelen om tijdelijke output
  long tl = 0;
  long tld = 0;

  if (Serial3.available())  {
    input = Serial3.read();

    // 7 bits instelling
    input &= ~(1 << 7);
    char inChar = (char)input;

    // Debugging
    //Serial.print(input);

    buffer[bufpos] = input&127;
    bufpos++;

    // Er is nieuwe data
    if (input == '\n') {

    // Elektra LAAG verbruik parser
    if (sscanf(buffer,"1-0:1.8.1(%ld.%ld" ,&tl, &tld)==2)  {
      tl *= 1000;
      tl += tld;
      eLaag = tl;
        if (eLaag > 0) {
          Serial.print("Elektra - verbruik LAAG tarief (kWh): ");
          Serial.println((eLaag/1000), 3);
        }
      }

    // Elektra HOOG verbruik parser
    if (sscanf(buffer,"1-0:1.8.2(%ld.%ld" ,&tl, &tld) == 2)  {
      tl *= 1000;
      tl += tld;
      eHoog = tl;
        if (eHoog > 0) {
          Serial.print("Elektra - verbruik HOOG tarief (kWh): ");
          Serial.println((eHoog/1000), 3);
          kwhCount = true;
        }
      }

    // Elektra totaal kWh parser
    if (kwhCount)  {
      eTotaal = eLaag + eHoog;
      Serial.print("Elektra - totaal verbuik (kWh): ");
      Serial.println((eTotaal/1000), 3);
      kwhCount = false;
    }

    // Elektra ACTUEEL verbruik parser
    if (sscanf(buffer,"1-0:1.7.0(%ld.%ld" ,&tl , &tld) == 2)  {
      eGebruik = (tl*1000)+(tld*10);
        if (eGebruik > 0) {
          Serial.print("Elektra - actueel verbruik (W): ");
          Serial.println(eGebruik, 0);
        }
      }

    // Gas TOTAAL verbruik parser [1]
    if (sscanf(buffer,"0-1:24.3.0(%6ld%4ld%*s" , &tl, &tld) > 0  )  {
      readnextLine = true;
        if (gM3 > 0) {
          Serial.print("Gas - tijd laatste uitlezing: ");
          Serial.print(tl);
          Serial.print("-");
          Serial.println(tld) ;
          Serial.print("Gas - totaal verbruik (m3): ");
          Serial.println(gM3);
      }
    }
    // Gas TOTAAL verbruik parser [2]
    if (readnextLine){
      if (sscanf(buffer,"(%ld.%ld%*s" , &tl, &tld) >0  ) {  //)  //(00127.969)
        gM3 = ((tl*1000)+tld) ;
        readnextLine = false;
      }
    }


    // Leeg de hele buffer voor de volgende telegram
    for (int i=0; i<75; i++)  {
      buffer[i] = 0;}
      bufpos = 0;
    }

    // Klaar met data ontvangen klaar om te verzenden
    if (input == '!')  {
      Serial.println("Data received! Start sending to EmonCMS...");
      sendmessage();
    }

  }

}


void sendmessage()  {

  Serial.println("ESP8266 Data send...");

  // TCP connection string
  String cmd = "AT+CIPSTART=\"TCP\",\""; // Set up TCP connection
  cmd += server_ip; // += Adds data to the end of the string
  cmd += "\",80";

  // Open TCP connection
  Serial2.println(cmd); // Send TCP string to ESP
  Serial.print("TCP String: "); // Debugging
  Serial.println(cmd); // Print TCP string for debugging

  // Error opening TCP connection
  if(Serial2.find("Error")) return;

  // GET string for sending the actual data
  cmd = "GET /emoncms/input/post.json?apikey=APIKEYHIER&node=1&csv="; // Edit apikey & node on this line
  cmd += eHoog; // += Adds data to the end of the string
  cmd += ",";
  cmd += eLaag;
  cmd += ",";
  cmd += eTotaal;
  cmd += ",";
  cmd += eGebruik;
  cmd += ",";
  cmd += gM3;
  cmd += " HTTP/1.0\r\n\r\n"; // Close by carriage return and newline

  // Send string lenght
  Serial2.print("AT+CIPSEND="); // Send data [AT+CIPSEND=stringlength,data]
  Serial2.println(cmd.length()); // Send string lenght to ESP

  // Send GET string
  if(Serial2.find(">"))  {
    Serial2.print(cmd); // Send GET string to ESP
    Serial.print("GET String: "); // Debugging
    Serial.println(cmd); // Print GET string on serial0 for debugging
  }

  // Error sending GET string, try again
  else  {
    Serial2.println("AT+CIPCLOSE"); // Close connection
    Serial.println("Connection failed!"); // Print on serial0 for debugging
    delay(1000);
    return;
  }

}

boolean connectWiFi()  {

  // Set multi mode
  Serial2.println("AT+CWMODE=3"); // Wifi mode [1= Sta, 2= AP, 3=both, Sta is the default mode of router, AP is a normal mode for devices]

  // Wificonnect string
  String cmd="AT+CWJAP="; // Connect AP [ssid = ssid, passphrase = wifi password]
  cmd+=ssid; // += Adds data to the end of the string
  cmd+=",";
  cmd+=passphrase;

  // Connect to wifi
  Serial2.println(cmd); // Send connect string to ESP
  Serial.println(cmd); // Print connect string on serial0 for debugging

  delay(2000); // Delay for DHCP

  // Connection succesfull
  if(Serial2.find("OK"))  {
    Serial.println("OK, Connected to WiFi."); // Print on serial0 for debugging
    return true; // Return to begin
  }

  // Connection failed
  else  {
    Serial.println("Can not connect to the WiFi."); // Print on serial0 for debugging
    return false; // Try again
  }

}

Edit: Trouwens, de woonkamer temperatuur sensor ligt buiten....

[RobV]

Je plaatjes doen het niet.

XyRuS schreef op zondag 17 mei 2015 @ 23:05:
[...] Overigens is de baudrate van 9200k het meest voorkomend maar ook deze kan verschillend zijn..

Uit je code maak ik op dat je 9600 baud bedoeld. 9200k zou 9200000 baud zijn en dat is lichtelijk iets te snel voor een arduinootje.

Back on topic, ik heb hier ook een slimme meter, maar ik zie geen enkele poort. Misschien morgen maar eens kijken, want het lijkt me wel grappig om daar een Simplyduino (mijn eigen sensor node arduino) aan te hangen.

[ Voor 90% gewijzigd door RobV op 17-05-2015 23:32 ]

[XyRuS]

Gefixed

[ Voor 120% gewijzigd door XyRuS op 18-05-2015 15:58 ]

[ThinkPad]

XyRuS schreef op zondag 17 mei 2015 @ 23:05:
Ik lees nu mijn slimme meter via de P1 poort uit en zend de data naar EmonCMS wat op een synology NAS draait.
[...]

Leuk gedaan, code komt mij bekend voor (ThinkPad's TweakBlog: Uitlezen van de slimme meter P1-poort met een Arduino en waarden opslaan in MySQL-database) (ik had het ook niet helemaal zelfgeschreven hoor )

Maar in principe moet het ook wel zonder Arduino kunnen toch? De ESP8266 kan tegenwoordig ook native Arduino code draaien, dus dan kan je het grotendeels overzetten, met wat aanpassingen lijkt mij.

[ Voor 3% gewijzigd door ThinkPad op 18-05-2015 07:34 ]

[bluewalk]

ThinkPadd schreef op zondag 17 mei 2015 @ 21:56:
Dat principe is voor dat opwarmeffect van de sensor wel beter ja. Dan hoef je de DHT22 alleen van stroom te voorzien als de ESP8266 een informatieverzoek binnenkrijgt. Mocht je wat code hebben om te delen dan zie ik het graag. Mag hier, maar ook in het topic op Domoticz forum.

Als je hier achter komt ben ik ook wel benieuwd.

Ik ben momenteel bezig aan een sensor boardje waarbij ik data log via MQTT van een DHT22 en een LDR.
Ik neem aan dat voor het in/uit schakelen van de DHT22 er nog iets van een transistor gebruikt moet worden? Of is het voeden van de DHT22 vanaf een van de GPIO pinnen voldoende?

[edit]
Aan het proberen geweest, ik voed nu de DHT22 vanaf een GPIO pin, GPIO pin naar HIGH, delay van 1 seconde om te zorgen dat het voltage op 3.3 volt zit, DHT22 uitlezen en GPIO pin weer naar LOW. Zo wordt hij niet warm en bespaar je ietsje pietsje stroom.

[ Voor 20% gewijzigd door bluewalk op 19-05-2015 07:31 . Reden: Oplossing gevonden ]

[Mars Warrior]

ThinkPadd schreef op maandag 18 mei 2015 @ 07:34:
[...]
Maar in principe moet het ook wel zonder Arduino kunnen toch? De ESP8266 kan tegenwoordig ook native Arduino code draaien, dus dan kan je het grotendeels overzetten, met wat aanpassingen lijkt mij.

Bedoel je dan deze (https://github.com/esp8266/Arduino) library / IDE, of zijn er meer?

Ik wil best overstappen van AVR naar de ESP maar kan nog moeilijk inschatten hoe goed de ESP nu echt Arduino code kan draaien...

[ThinkPad]

Ja die.
Veel dingen werken gewoon. Stabiliteit nog geen ervaring mee, maar beetje basic een DS18B20 sensor uitlezen en waardes via GET-request ergens dumpen ging prima.

[Mars Warrior]

ThinkPadd schreef op maandag 18 mei 2015 @ 10:55:
Ja die.
Veel dingen werken gewoon. Stabiliteit nog geen ervaring mee, maar beetje basic een DS18B20 sensor uitlezen en waardes via GET-request ergens dumpen ging prima.

Ok. Ga ik daar eens naar kijken. Zie dat I2C en SPI ook worden ondersteund. Daar zitten bij mij iha de sensoren en I/O chips op, dus dat zou dan moeten lukken.
En verder verloopt de communicatie over MQTT en die zit er ook in

Alleen het stroomverbruik zit dan nog in de weg!

[ Voor 12% gewijzigd door Mars Warrior op 18-05-2015 11:22 ]

[XyRuS]

ThinkPadd schreef op maandag 18 mei 2015 @ 10:55:
Ja die.
Veel dingen werken gewoon. Stabiliteit nog geen ervaring mee, maar beetje basic een DS18B20 sensor uitlezen en waardes via GET-request ergens dumpen ging prima.

Gek, ik kreeg het juist niet voor elkaar om een ds18b20 stabiel uit te lezen via de ESP8266 arduino versie. Ik kreeg geen constante temperatuur waardes. Eigenlijk ook niet uitgezocht hoe dat kwam maar ik ga er nog een keer mee verder want het lijkt me wel ideaal.

De reden dat ik een arduino + esp8266 gebruik voor de uitlezing ipv alleen een esp8266 is omdat ik niet teveel wil kloten met mijn data die in EmonCMS terrecht komt. Er staat al een paar weken aan log data in en wil geen lege grafieken.

Ik zat net onderweg naar huis te bedenken dat het wel handig is als ik een emulator voor de slimme meter ga maken. Heel simpel met een Arduino die elke 10 seconden data uitspuugt. Eens verdiepen in de verschillende DSMR standaarden. Dan word het een stuk makkelijker om vanaf achter het bureau te proggen

Zoveel hobby's zo weinig tijd

RobV schreef op zondag 17 mei 2015 @ 23:29:
Je plaatjes doen het niet.


[...]

Uit je code maak ik op dat je 9600 baud bedoeld. 9200k zou 9200000 baud zijn en dat is lichtelijk iets te snel voor een arduinootje.

Back on topic, ik heb hier ook een slimme meter, maar ik zie geen enkele poort. Misschien morgen maar eens kijken, want het lijkt me wel grappig om daar een Simplyduino (mijn eigen sensor node arduino) aan te hangen.

Heel scherp! Ik bedoel inderdaad 9200 En ik heb een ISRA MT382 meter daar zit de P1 poort rechts onder aan de zijkant.

[ Voor 21% gewijzigd door XyRuS op 18-05-2015 15:56 ]

[MrBreaker]

Hoi, ik ben ook met de ESP - 01 en -12 bezig. Ik wil meerdere analoge signalen uitlezen (tot 6), hiervoor wil ik of:
- De interne ADC (ESP-12) multiplexen met b.v. een 74HC4051 (interne ADC heeft een lage resolutie en is niet van te beste kwaliteit, heb ik gelezen).
- Een externe ADC, b.v. een MCP3008 gebruiken.

Wat zijn jullie ideeën hierover?

[ThinkPad]

XyRuS schreef op maandag 18 mei 2015 @ 15:32:
[...]
Ik zat net onderweg naar huis te bedenken dat het wel handig is als ik een emulator voor de slimme meter ga maken. Heel simpel met een Arduino die elke 10 seconden data uitspuugt. Eens verdiepen in de verschillende DSMR standaarden. Dan word het een stuk makkelijker om vanaf achter het bureau te proggen
[...]

Heb ik al eens gemaakt toen ik hier: Hulp bij slimme meter uitlezen met Arduino naar MySQL mee bezig was. De bovenste versie van het Pastebin linkje stuurt alleen telkens dezelfde cijfers, de onderste doet random spul volgens mij. Is al een tijd geleden dat ik dat gemaakt heb, maar misschien heb je er wat aan.

[rtenklooster]

MrBreaker schreef op dinsdag 19 mei 2015 @ 09:17:
Hoi, ik ben ook met de ESP - 01 en -12 bezig. Ik wil meerdere analoge signalen uitlezen (tot 6), hiervoor wil ik of:
- De interne ADC (ESP-12) multiplexen met b.v. een 74HC4051 (interne ADC heeft een lage resolutie en is niet van te beste kwaliteit, heb ik gelezen).
- Een externe ADC, b.v. een MCP3008 gebruiken.

Wat zijn jullie ideeën hierover?

de 74HC4051 lijkt prima te presteren. Zie hier voor meer info:
http://internetofhomethings.com/homethings/?p=530

[MrBreaker]

rtenklooster schreef op donderdag 21 mei 2015 @ 12:37:
[...]

de 74HC4051 lijkt prima te presteren. Zie hier voor meer info:
http://internetofhomethings.com/homethings/?p=530

Thanx voor de link!

Heb beide besteld en ga dan kijken welke het beste presteert.

[Verwijderd]

als je vandaag iemand ziet lopen met een gek apparaatje.. niet schrikken, ik ben het, met een praktijktest ohspot (openhotspot alarm)


* geen succes dat debuggen onderweg

[ Voor 23% gewijzigd door Verwijderd op 31-05-2015 10:36 ]

[nhimf]

Leuk topic :-)

Ikzelf ben druk bezig met deze chip (de 07 en 01 varianten) en wil er o.a. mijn aquarium aan hangen.
Ik heb al het volgende liggen:
- Bergen met DS18B20 temp sensors (zowel kaal als waterproof
- Flow meter
- Led strips
- Hopen ander spul :-)

Uiteraard al tig keer opnieuw begonnen. Eerst met een arduino met een ethernet board, toen met een HLK-04 (wat eigenlijk meer een router is), daarna met een zwik nrf's (maar kreeg ze niet goed werkend direct op een AVR) en nu dus de esp met mqtt (was eerst met http) :-)

Waar ik nu doe is de esp via MQTT naar mijn server laten vertellen hoe warm het is en dan vervolgens met een (simpel) ruby script dit in ganglia proppen.
De proof of concept werkt (maar met hoge regelmaat out of memory), dus nu mijn bestaande thermometer aanpassen.

Deze bestaande thermometer is een zelf ontwikkeld bordje waar ook 3x7segmenten display op zit.
Door een bugje kan ik de display niet PWM-en alleen maar aan of uit, dus er komt een revisie.
Deze rivisie zal denk ik ook zonder de huidige atmega komen en dus direct door een esp worden aangestuurd.
