KiCad gebruiker hier. Sinds dat CERN zich er wat meer mee in geen bemoeien zijn er grote stappen gemaakt en vind ik het zelf prima werken
:strip_icc():strip_exif()/u/109773/ziltoid_fetid_70px.jpg?f=community)
Ik heb er geen ervaring mee en kan er dus enkel over zeggen dat het zeker geen dunne olie is
Google eens op 'potentiometer lubricant', dan zal je wel iets vinden. Wat wil je met die weerstandsbank gaan doen? Waarom de weertanden vervangen?
[ Voor 5% gewijzigd door D-Three op 01-05-2021 20:15 ]
Bedankt voor de tip. De weerstanden zijn 250mW smd's en die wil ik vervangen door 1W 1% weerstanden. Dat is nauwkeurig genoeg voor mijn doel en het kan dan ook wat meer stroom hebben. Ik gebruik die als snelle voorschakelweerstand bij het testen van 5V/12V led verlichting met kleine stroomsterke. Scheelt weer gefrunnik met weerstanden en experimenteerbordje.:
[...]
Ik heb er geen ervaring mee en kan er dus enkel over zeggen dat het zeker geen dunne olie is
3040 Wp - 4,7 GJ zonneboiler - WP droger; A+++ wasmachine. Het leven is een aaneenschakeling van leermomenten en de waarheid ligt meestal in het midden; vertrapt door beide partijen. De CO2-discussie: ik geloof hier niet in.
:strip_icc():strip_exif()/u/193135/tigga.jpg?f=community)
Aangezien er nogal gewaarschuwd wordt tegen ondeugdelijke Chinese netvoedingsadapters, besloot ik om eens zo'n geval uit elkaar te trekken om te kijken wat er nou eigenlijk allemaal in zo'n adapter zit.
Nu ben ik een complete noob; ik weet niet eens hoe de componenten heten; laat staan wat ze doen. Hoewel, die grote ronde dingen zijn capacitors geloof ik, en dan zitten er hier en daar wat gelijkrichters op. Dat grote zwarte ding met gele sticker erop is de trafo en er zit een zekering in (die ook netjes in het circuit zit.).

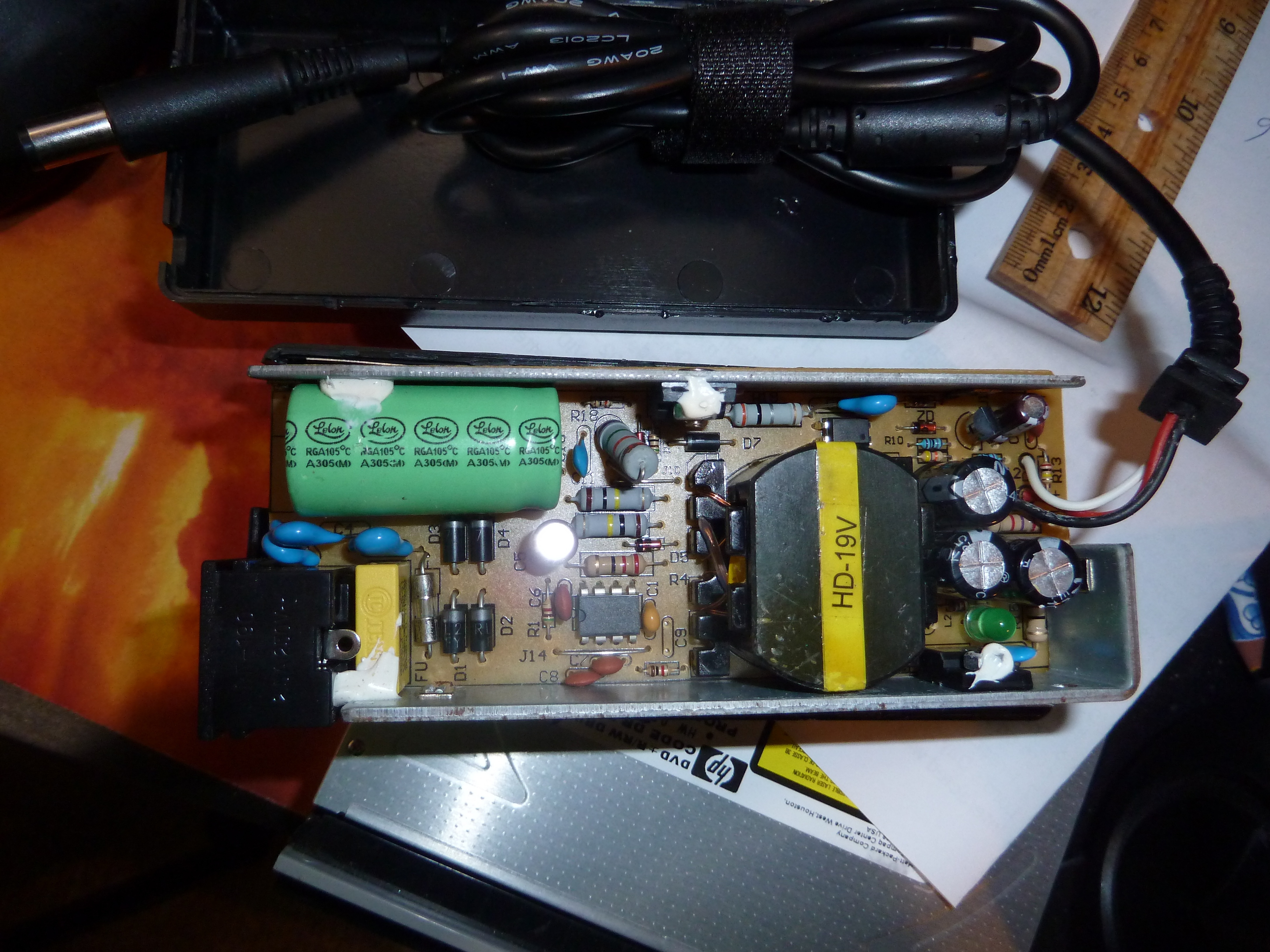

Eerst maar een foto:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/igALgvfGWNMdmhvqUNr2BHLj.jpg?f=user_large)
Zodra ik uit Quarantaine mag wil ik een soldeerapparaatje en wat andere toebehoren scoren zodat ik de onderdelen eraf kan halen en doormeten etc.
Nu viel me 1 ding meteen in negatieve zin op. De adapter heeft zo'n mickey-mouse (C5/C6) connector. Maar de middelste pin (ground) zit helemaal nergens aan vast. Is dat al een eerste teken aan de wand?
En zien jullie al zo direct no-go's?
Nu ben ik een complete noob; ik weet niet eens hoe de componenten heten; laat staan wat ze doen. Hoewel, die grote ronde dingen zijn capacitors geloof ik, en dan zitten er hier en daar wat gelijkrichters op. Dat grote zwarte ding met gele sticker erop is de trafo en er zit een zekering in (die ook netjes in het circuit zit.).
Eerst maar een foto:
Zodra ik uit Quarantaine mag wil ik een soldeerapparaatje en wat andere toebehoren scoren zodat ik de onderdelen eraf kan halen en doormeten etc.
Nu viel me 1 ding meteen in negatieve zin op. De adapter heeft zo'n mickey-mouse (C5/C6) connector. Maar de middelste pin (ground) zit helemaal nergens aan vast. Is dat al een eerste teken aan de wand?
En zien jullie al zo direct no-go's?
[img]error.jpg[/img]
/u/13460/JUN982.GIF?f=community)
:strip_exif()/u/259931/stuiterbal2.gif?f=community)
:strip_icc():strip_exif()/u/467128/bermuda2.jpg?f=community)
Als je een mug in je huis tegen komt is het wellicht een Staats Spion met een camera of je niet teveel gasten over de vloer hebt en of je nog wel in Q- Huisarrest blijft zitten
IBM Unveils World's First 2 Nanometer Chip Technology
https://newsroom.ibm.com/...Semiconductors#assets_all
YouTube: IBM Unveils World's First 2 Nanometer Chip Technology
IBM Unveils World's First 2 Nanometer Chip Technology
https://newsroom.ibm.com/...Semiconductors#assets_all
YouTube: IBM Unveils World's First 2 Nanometer Chip Technology
[ Voor 4% gewijzigd door kitao op 08-05-2021 22:21 ]
Het is niet mijn intentie om een werkende adapter over te houden
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/5qNdTGK8xOSa0pDCufSF6YLr.jpg?f=user_large)

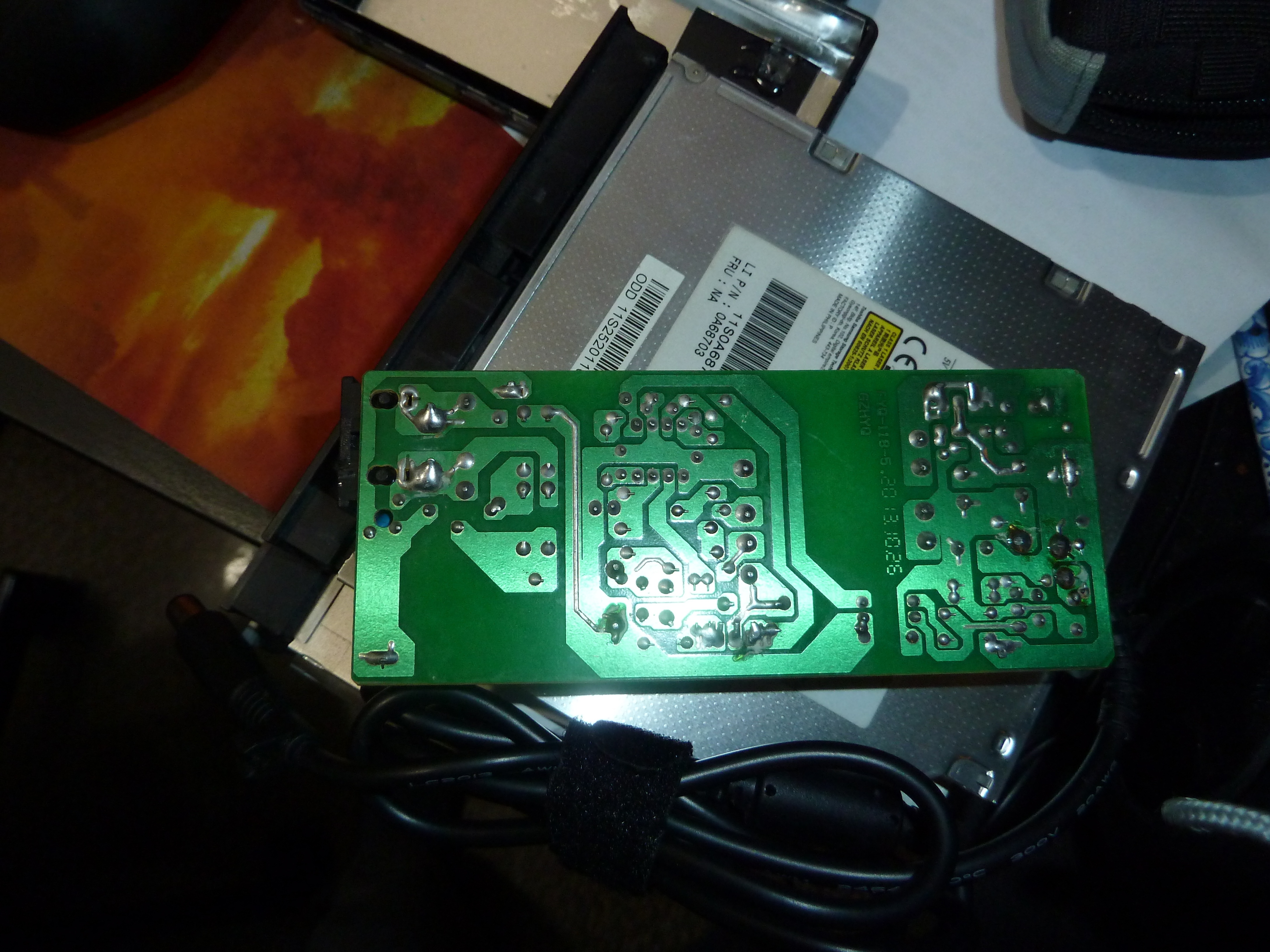

De afstand tussen high en low voltage lijkt mij redelijk standaard.
Wel zit er in het high-volteage deel en behoorlijke slordige klodder soldeer welke een brug lijkt te vormen tussen 2 banen. (onderin de print). Uiteindelijk lijkt dit weer doorgeslepen te zijn.
Ik heb geprobeerd een detailfoto te maken, maar krijg het niet scherper dan dit.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zMQ1JaS6mQ0dKBZ78rpZyWfc.jpg?f=user_large)
De pinnen die lekker ondergeklodderd zijn, lijken van het zwarte blok linksboven D7 (dat vastgebout zit aan de metalen zijwand) af te komen, en mogelijk een van de pootjes van de grijze (diode?) daarnaast.
[ Voor 17% gewijzigd door Niekleair op 09-05-2021 20:39 ]
[img]error.jpg[/img]
:strip_icc():strip_exif()/u/122604/crop5c0a31531ca48_cropped.jpeg?f=community)
Ik ga er even van uit dat ik hier in het juiste topic mijn vraag stel.
Mijn vader heeft een tweetal LED 'floodlights' geplaatst in de tuin, om wanneer nodig werklicht te kunnen hebben in de tuin als het donker is.
Nu blijven deze lampen heel lichtjes branden wanneer ze eigenlijk uit zouden moeten zijn. Hij heeft ze momenteel aangesloten op klik-aan-klik-uit kastjes voor outdoor gebruik, maar ik weet niet of dat nu de oorzaak is.
Een van de spotjes, foto met flits:
:strip_exif()/f/image/LF5bQ3UFj5UBKBCux3obMaeF.jpg?f=fotoalbum_large)

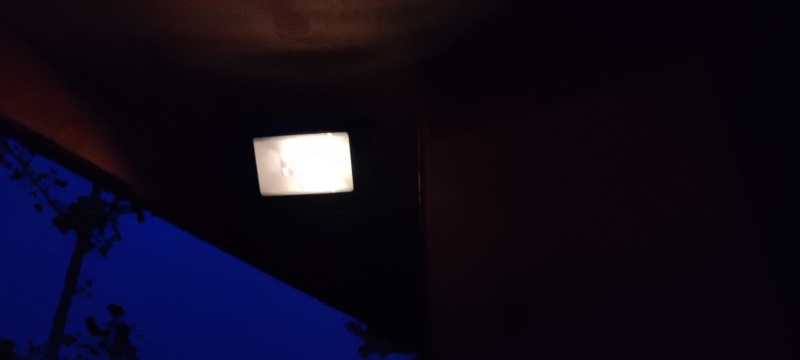

Zelfde spotje, zonder flits, al het licht komt van de floodlight zelf. Camera maakt het feller dan het daadwerkelijk is, maar het is vooral dat het in het zicht zit en dat het daarmee niet 'mooi' oogt:
:strip_exif()/f/image/DazEGx6B8rMCPxazguJnxhOt.jpg?f=fotoalbum_large)
Hij had het ook al aan een collega van hem gevraagd die meer bedreven is met Electra, die gaf aan dat het vaker voor komt.
Is er iets wat wij kunnen doen om ervoor te zorgen dat de lampen helemaal geen licht meer geven indien de schakelaar uit is? Beide lampen vertonen dit gedrag en zitten op andere groepen/schakelaars.
Nu weet ik dat het mogelijk is dat er middels inductie toch (kleine) spanningsverschillen te meten, ook al is aan het begin van een leiding/kabel de schakelaar in de uit-positie. Zou dit hier nu het geval zijn? Ik heb te weinig verstand van Elektra om te kunnen inschatten in welke hoek ik naar een mogelijke oplossing kan zoeken, als die er überhaupt al is.
Mijn vader heeft een tweetal LED 'floodlights' geplaatst in de tuin, om wanneer nodig werklicht te kunnen hebben in de tuin als het donker is.
Nu blijven deze lampen heel lichtjes branden wanneer ze eigenlijk uit zouden moeten zijn. Hij heeft ze momenteel aangesloten op klik-aan-klik-uit kastjes voor outdoor gebruik, maar ik weet niet of dat nu de oorzaak is.
Een van de spotjes, foto met flits:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LF5bQ3UFj5UBKBCux3obMaeF.jpg?f=user_large)
Zelfde spotje, zonder flits, al het licht komt van de floodlight zelf. Camera maakt het feller dan het daadwerkelijk is, maar het is vooral dat het in het zicht zit en dat het daarmee niet 'mooi' oogt:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DazEGx6B8rMCPxazguJnxhOt.jpg?f=user_large)
Hij had het ook al aan een collega van hem gevraagd die meer bedreven is met Electra, die gaf aan dat het vaker voor komt.
Is er iets wat wij kunnen doen om ervoor te zorgen dat de lampen helemaal geen licht meer geven indien de schakelaar uit is? Beide lampen vertonen dit gedrag en zitten op andere groepen/schakelaars.
Nu weet ik dat het mogelijk is dat er middels inductie toch (kleine) spanningsverschillen te meten, ook al is aan het begin van een leiding/kabel de schakelaar in de uit-positie. Zou dit hier nu het geval zijn? Ik heb te weinig verstand van Elektra om te kunnen inschatten in welke hoek ik naar een mogelijke oplossing kan zoeken, als die er überhaupt al is.
:strip_exif()/u/26517/gigi.gif?f=community)
:strip_icc():strip_exif()/u/46872/volume-s.jpg?f=community)
Iemand wel eens een RPM uitlezing gedaan op basis van de ontsteking van een motor?
Betreft een oude auto, en ik heb wel eens met Hall sensortjes lopen freubelen, maar ik heb bij deze motor geen goeie plek om magneetjes te plaatsen.
Wel heb ik een elektronische verdeler (123 ignition), welke dus 12v krijgt en een uitgang welke de negatieve kant van de primaire spoel van de bobine onderbreekt voor de vonk.
Nu kan ik wel met een optocoupler gaan rommelen, parallel op die uitgang, en kijken of het een beetje stabiel is en hij niet komt te overlijden door spanningspieken, maar als ik telkens verschillende componenten moet proberen en combineren moet ik ook telkens weer de motorruimte in duiken met draaiende motor.
Eerder al eens deze pagina gevonden, en da's een simpele opstelling met een 100k weerstand, zenerdiode en filter. Als ik dat dan nog eens via een optocoupler binnen haal lijkt mij dat een goede basis?
http://www.dgp.toronto.ed...92project/tachsignal.html
Al denk ik dat het schema niet helemaal correct is, en dit de juiste manier is:
/f/image/nMMrZfGZNCO1sovHrK0GiySB.png?f=fotoalbum_large)
Betreft een oude auto, en ik heb wel eens met Hall sensortjes lopen freubelen, maar ik heb bij deze motor geen goeie plek om magneetjes te plaatsen.
Wel heb ik een elektronische verdeler (123 ignition), welke dus 12v krijgt en een uitgang welke de negatieve kant van de primaire spoel van de bobine onderbreekt voor de vonk.
Nu kan ik wel met een optocoupler gaan rommelen, parallel op die uitgang, en kijken of het een beetje stabiel is en hij niet komt te overlijden door spanningspieken, maar als ik telkens verschillende componenten moet proberen en combineren moet ik ook telkens weer de motorruimte in duiken met draaiende motor.
Eerder al eens deze pagina gevonden, en da's een simpele opstelling met een 100k weerstand, zenerdiode en filter. Als ik dat dan nog eens via een optocoupler binnen haal lijkt mij dat een goede basis?
http://www.dgp.toronto.ed...92project/tachsignal.html
Al denk ik dat het schema niet helemaal correct is, en dit de juiste manier is:
:fill(white):strip_exif()/f/image/nMMrZfGZNCO1sovHrK0GiySB.png?f=user_large)
[ Voor 37% gewijzigd door _ferry_ op 24-05-2021 17:21 ]
:strip_exif()/u/28363/sine5_17797_064.gif?f=community)
:strip_icc():strip_exif()/u/94119/358157.jpg?f=community)
Mitsubishi Electric & Heavy Industries externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl
Ik heb een lichtsnoer met 20 LED filament lampjes (elke filament bestaat uit 5 micro leds);
/f/image/9l0GZpogAnFmhqH34kBofVVT.png?f=fotoalbum_large)

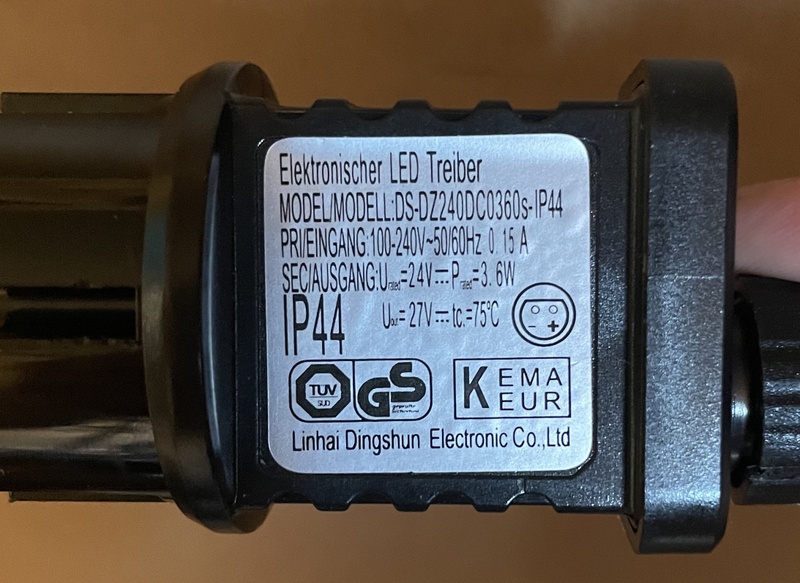

Het snoer wordt gevoed door de volgende voeding;
:strip_exif()/f/image/ZB2xSHUQH6B3GTwfba3pqtkp.jpg?f=fotoalbum_large)
Ik wil graag het lichsnoer dimmen, kan ik de voeding vervangen voor een andere 24v voeding en dan dmv PWM de felheid regelen of dient dit snoer perse te worden gevoed door een speciale LED constant current voeding?
:fill(white):strip_exif()/f/image/9l0GZpogAnFmhqH34kBofVVT.png?f=user_large)
Het snoer wordt gevoed door de volgende voeding;
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZB2xSHUQH6B3GTwfba3pqtkp.jpg?f=user_large)
Ik wil graag het lichsnoer dimmen, kan ik de voeding vervangen voor een andere 24v voeding en dan dmv PWM de felheid regelen of dient dit snoer perse te worden gevoed door een speciale LED constant current voeding?
Hoi,

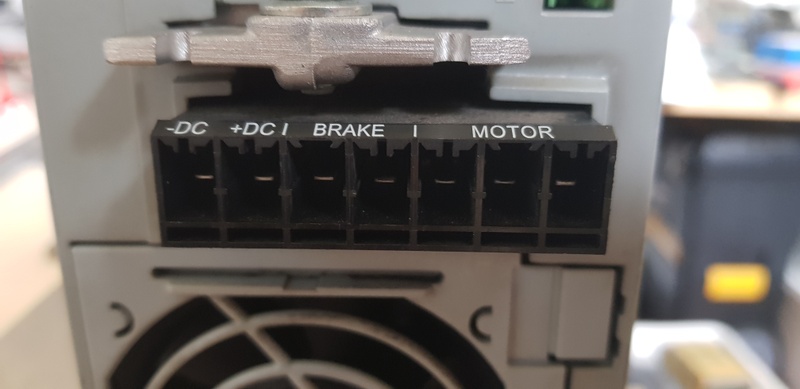

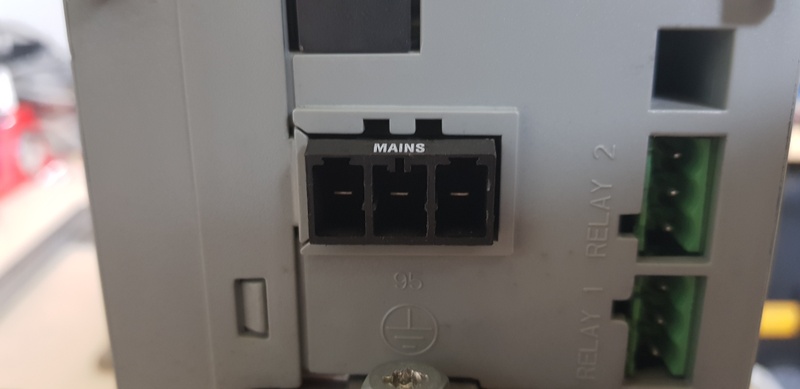

heeft iemand enig idee welke type connectoren dit zijn? Helaas staat nergens in de documentatie het type nr vermeld. Ik ben opzoek naar de counter parts zoals weergeven in de onderste afbeelding. Pitch is of 7.5 of 7.62mm
:strip_exif()/f/image/V9bz5qCDq6yWeTtDRLeXivjF.jpg?f=fotoalbum_large)
:strip_exif()/f/image/2asFYxzIX0GQ9EDyN43AhI6P.jpg?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/7ZvaIS97y0wgayzKpexvVGnS.png?f=user_large)
heeft iemand enig idee welke type connectoren dit zijn? Helaas staat nergens in de documentatie het type nr vermeld. Ik ben opzoek naar de counter parts zoals weergeven in de onderste afbeelding. Pitch is of 7.5 of 7.62mm
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/V9bz5qCDq6yWeTtDRLeXivjF.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2asFYxzIX0GQ9EDyN43AhI6P.jpg?f=user_large)
:strip_icc():strip_exif()/u/93067/icon.jpg?f=community){kind=icon}

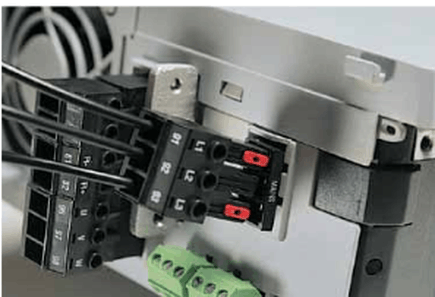

Weidmuller OMNIMATE Power BV Series?
De rode vlakjes aan de bovenkant lijkt mij een losse keying.
Of een Phoenix, type2?

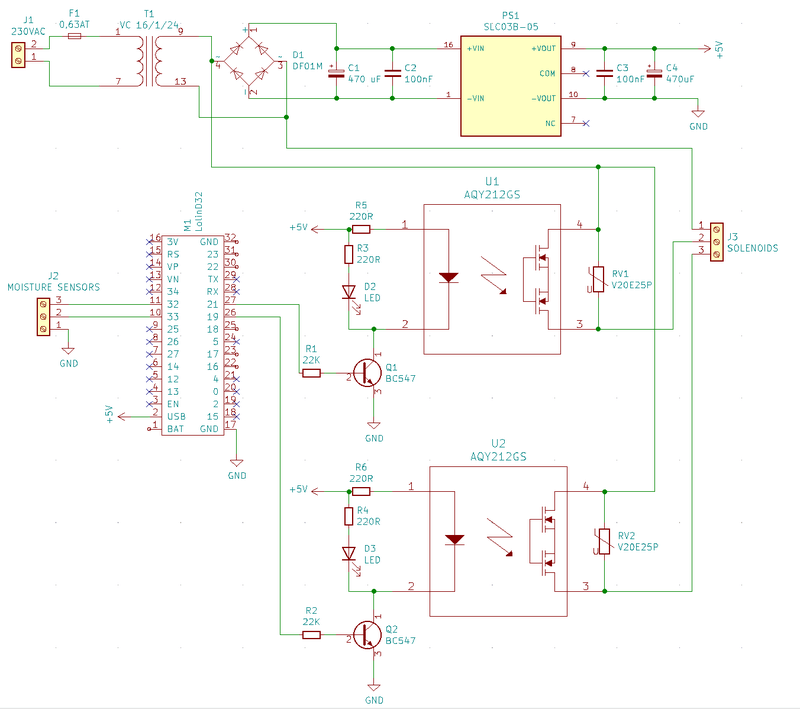

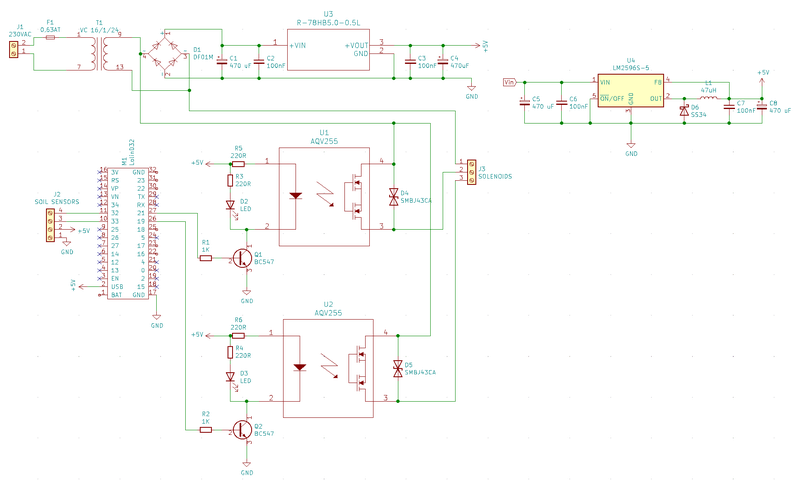

Zou iemand eens een snelle blik kunnen werpen op onderstaande schema? Omdat het mijn eerste projectje is waar ook een AC-gedeelte (met blokjes, dat dan weer wel) in zit wil ik het graag dubbelchecken. Het is de bedoeling dat via een ESP32 twee 0-3.3VDC uitsturende bodemsensoren uitgelezen kunnen worden (J2) en twee 24VAC irrigatiekleppen aangestuurd kunnen worden (J3).
Qua veiligheidsmaatregelen heb ik de aanbevolen zekering voor de transformator gezet, varistors op de SSR uitgangen en stuur ik de AQY via een transistor aan vanwege het hoog-ishe verbruik voor een GPIO pin.
/f/image/fXnTmDGWWyTeqyxtTLtYJFJZ.png?f=fotoalbum_large)
Qua veiligheidsmaatregelen heb ik de aanbevolen zekering voor de transformator gezet, varistors op de SSR uitgangen en stuur ik de AQY via een transistor aan vanwege het hoog-ishe verbruik voor een GPIO pin.
:fill(white):strip_exif()/f/image/fXnTmDGWWyTeqyxtTLtYJFJZ.png?f=user_large)
Ik zou zelf de B versie wat spannend vinden met een 24VAC trafo ervoor. 24VAC is na gelijkrichten al 34V. Zonder load zal dit waarschijnlijk nog wat stijgen en de B versie mag maar 36V aan. Zou zelf ook gewoon niet de moeite namen om er een isolated converter tussen te zetten eigenlijk.
Om dezelfde reden lijkt mij de V20E25P dan ook ergggg krap.
Wat betreft de base weerstand voor de transistor, niet te moeilijk doen met berekenen of simuleren
Te veel base stroom (voor de collector stroom) is niet erg. Dus mijn goto is gewoon 1k.
Maar vragen die ik heb na het zien van het schema:
Om dezelfde reden lijkt mij de V20E25P dan ook ergggg krap.
Wat betreft de base weerstand voor de transistor, niet te moeilijk doen met berekenen of simuleren
Te veel base stroom (voor de collector stroom) is niet erg. Dus mijn goto is gewoon 1k.Maar vragen die ik heb na het zien van het schema:
- Werken de kleppen niet gewoon met DC?
- Hoeveel stroom vragen de kleppen? Dit omdat de 1A van de opto alleen te halen is als Ron typical is, anders heb je te veel warmte.
- Welke vochtsensoren gebruik je? Daar je ze geen Vcc geeft. Resistieve sensoren zullen erg hard oxideren.
- MOV onder constante overspanning zal slijten. Ik zou dan ook zelf kijken naar een snubber.
:strip_exif()/u/55668/datraxz.gif?f=community)
Ik weet dat onder andere het Nederlandse JP-fluids DC solenoids heeft, maar ze zijn niet erg gangbaar en vaak een stuk duurder.:
Ik zou zelf de B versie wat spannend vinden met een 24VAC trafo ervoor. 24VAC is na gelijkrichten al 34V. Zonder load zal dit waarschijnlijk nog wat stijgen en de B versie mag maar 36V aan. Zou zelf ook gewoon niet de moeite namen om er een isolated converter tussen te zetten eigenlijk.
Om dezelfde reden lijkt mij de V20E25P dan ook ergggg krap.
Wat betreft de base weerstand voor de transistor, niet te moeilijk doen met berekenen of simuleren
Maar vragen die ik heb na het zien van het schema:
- Werken de kleppen niet gewoon met DC?
- Hoeveel stroom vragen de kleppen? Dit omdat de 1A van de opto alleen te halen is als Ron typical is, anders heb je te veel warmte.
- Welke vochtsensoren gebruik je? Daar je ze geen Vcc geeft. Resistieve sensoren zullen erg hard oxideren.
- MOV onder constante overspanning zal slijten. Ik zou dan ook zelf kijken naar een snubber.
De 24VAC kleppen die ik wil gaan gebruiken:
- Inrush tussen 0,29 - 0,45A
- Holding van 0,091 - 0,25A
De vochtsensoren zijn van Vegetronix VH400, de 5V voedingslijn daarvoor had ik in het schema nog niet ingetekend.
Wat zou dan een slimme opzet zijn voor de voeding? In principe is al het (hand)soldeerwerk vanaf 0805 mogelijk, als het ontwerp maar goed zit. Alles van de SLC serie valt precies buiten de specs, ik heb het doorgerekend met de onbelaste correctiefactor en dan komt het op max 39,9VDC uit, belast op 32V.
Ik heb ook nog nagedacht over een 2x12V transformator, zodat de conversieslag maar van 15V naar 5V moet, maar dan klapt de transformator er richting de kleppen alsnog elke keer zo goed als onbelast in.
Zou een simpele 1N4007 als snubber goed werken in dit geval?
:strip_icc():strip_exif()/u/286431/crop680f6b95743ca_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/32546/crop5e623cef01555.jpeg?f=community)
Ik durf eindelijk aan de slag met electronica leren. Ik heb weinig wis en natuurkunde kennis. (mavo). Maar ik kan we lekker programmeren
.
Uit eerdere topics kwam ik aantal dingetjes al tegen. Zo heb ik onderand al een kleine labvoeding Korad 3005P, wellicht een tweede erbij is handig. Verder zou ik een breadboard en wat klein spul moeten inslaan. Heb al wat esd spul en andere handige dingen. Ook sugon t26 van mijn vriendin gekregen. Ik kan we redelijk solderen al, maar nooit schakelingen zelf ontworpen, en dat wil ik heel graag leren.
Maar nu adviseerde een vriend van me om ook goede multimeter te kopen. Nu ik een hele kleine electronica introductie heb gekeken snap ik ook wel de nut van een preciesere dan een aleca van 8 euro
.
Om natuurkunde/wiskunde te leren heb ik ook een doel nodig, en wil aan de gang met gitaar pedaaltjes,… en misschien wat simpelere schakelingen om ze echt te doorgronden (met de bijkomende wetten van ohm etc).
Nu zou ik graag wat advies willen hebben met welke bench multimeter te beginnen voor deze doeleinde. Ik gok dat ook een oscilloscoop & functiegenerator nodig heb voor deze doelen.
Waar kan ik goed mee beginnen zonder al honderden euros uit te geven?
. Uit eerdere topics kwam ik aantal dingetjes al tegen. Zo heb ik onderand al een kleine labvoeding Korad 3005P, wellicht een tweede erbij is handig. Verder zou ik een breadboard en wat klein spul moeten inslaan. Heb al wat esd spul en andere handige dingen. Ook sugon t26 van mijn vriendin gekregen. Ik kan we redelijk solderen al, maar nooit schakelingen zelf ontworpen, en dat wil ik heel graag leren.
Maar nu adviseerde een vriend van me om ook goede multimeter te kopen. Nu ik een hele kleine electronica introductie heb gekeken snap ik ook wel de nut van een preciesere dan een aleca van 8 euro
. Om natuurkunde/wiskunde te leren heb ik ook een doel nodig, en wil aan de gang met gitaar pedaaltjes,… en misschien wat simpelere schakelingen om ze echt te doorgronden (met de bijkomende wetten van ohm etc).
Nu zou ik graag wat advies willen hebben met welke bench multimeter te beginnen voor deze doeleinde. Ik gok dat ook een oscilloscoop & functiegenerator nodig heb voor deze doelen.
Waar kan ik goed mee beginnen zonder al honderden euros uit te geven?
Ontwikkelaar van NPM library Gleamy
Hmm, dat lijkt allemaal redelijk volgens spec. Wel aan de krappe kant, maar niet verschrikkelijk. Ik vermoed dat het een 47 µH inductor is, en dat lijkt me prima.
Wat denk je dat ongeveer de belasting is? Om in CCM te blijven heb je een bepaalde stroom nodig:
Met 47 µH, 150 kHz, Vin = 13V en Vuit = 5V kom je op een stroom van ca. 220 mA. Zo te zien is dat in de buurt van het verbruik van de Pi. Verandert of verdwijnt de toon van de piep als je de Pi zwaarder belast? Zo niet, dan zou ik het niet in de PFM zoeken.
@gitaarwerk Hold you horses! Ik zou zeggen, ga eerst eens lekker bezig voor je bakken met dingen aanschaft. Ja, een DMM is wel onmisbaar maar of dit gelijk een bench model moet zijn. Ik heb na alle jaren twee oscilloscoop en 10+ hand DMM's maar nog steeds geen bench model. Staat wel op de wenslijst maar echt nodig is het niet, zeker niet als je begint. Als je net begint met laagspanningstoepassingen hoeft het nog niet eens een super deluxe dure te zijn. Iets als een Aneng 8008 is een prima instapper. Ik zou zeggen, koop daar eerder twee van dan een enkele bench meter. Helaas van de btw en vooral de invoerkosten "handelingskosten" na 1 juli dat ze nu wel wat duurder zullen zijn.
En ja, voedingen heb je nooit genoeg. Maar als je er één hebt kan je echt al wel beginnen. In gitaar pedels heb je in het algemeen ook maar de beschikking over een enkele voeding. Als je audio wilt doen kan een oscilloscoop nog wel erg handig zijn. Maar ook daarvoor zou ik nog even wachten en eerst eens een projectje doen of beginnen met een goedkope USB geluidskaart als basic oscilloscoop (is wel software voor).
Ofwel, een DMM is wel onmisbaar om te beginnen. Daarna zaken als breadboards, dupond wires, experimenteer print en componenten. De rest is allemaal gewoon het volgende level van de hobby. Net als bij elke hobby wil je daarna altijd meer en beter tools
Staat wel op de wenslijst maar echt nodig is het niet, zeker niet als je begint. Als je net begint met laagspanningstoepassingen hoeft het nog niet eens een super deluxe dure te zijn. Iets als een Aneng 8008 is een prima instapper. Ik zou zeggen, koop daar eerder twee van dan een enkele bench meter. Helaas van de btw en vooral de invoerkosten "handelingskosten" na 1 juli dat ze nu wel wat duurder zullen zijn.En ja, voedingen heb je nooit genoeg. Maar als je er één hebt kan je echt al wel beginnen. In gitaar pedels heb je in het algemeen ook maar de beschikking over een enkele voeding. Als je audio wilt doen kan een oscilloscoop nog wel erg handig zijn. Maar ook daarvoor zou ik nog even wachten en eerst eens een projectje doen of beginnen met een goedkope USB geluidskaart als basic oscilloscoop (is wel software voor).
Ofwel, een DMM is wel onmisbaar om te beginnen. Daarna zaken als breadboards, dupond wires, experimenteer print en componenten. De rest is allemaal gewoon het volgende level van de hobby. Net als bij elke hobby wil je daarna altijd meer en beter tools
/u/401159/crop55ef036501bc8.png?f=community)
Een geluidskaart kun je ook gebruiken als functiegenerator Desnoods kun je ook een analoge pin aansturen met code om een (ietwat lelijke) functiegenerator te maken.
Het heeft idd geen nut om heel veel geld uit te geven aan iets dat compleet overkill is voor jouw projectjes
Desnoods kun je ook een analoge pin aansturen met code om een (ietwat lelijke) functiegenerator te maken.Het heeft idd geen nut om heel veel geld uit te geven aan iets dat compleet overkill is voor jouw projectjes
Edit: Ik gebruik de edit-knop vaak.
@Septillion Thanks! :-* haha, ik ga vaak wel gelijk overboard. Maar goed. Een goede multimeter is misschien idd fijn. Handzaam is ook prettig. Oscillator/functiegenerator heb ik eventueel ook een module uit mijn modulaire synth nog staan. Maar misschien wat je zegt; eerst lekker schakelingen bouwen van bestaande schema's en dat werkend maken, en later wat meer.
En true, @Fordox een geluidskaart met out kun je ook tonen en sweeps genereren. Ik zou er dan zelf wel achterkomen wat handig is om bij te kopen. Denk dat ik vast zaken vergeet als bepaalde tangetjes e.d..
Thanks beide!
En true, @Fordox een geluidskaart met out kun je ook tonen en sweeps genereren. Ik zou er dan zelf wel achterkomen wat handig is om bij te kopen. Denk dat ik vast zaken vergeet als bepaalde tangetjes e.d.
. Thanks beide!
Ontwikkelaar van NPM library Gleamy
De handigste tangen voor elektronica zijn er in mijn optiek maar 3:
* kleine zijkniptang https://www.conrad.nl/p/c...nder-facet-139-mm-1312381
* Puntbektang met een hoek https://www.conrad.nl/p/c...45-gebogen-152-mm-1312387
* Zijwaartse striptang https://www.conrad.nl/p/c...tang-08-tot-26-mm-1312390
Die 3 hierboven gebruik ik dagelijks voor mn werk Meer dan dit heb je bijna niet nodig.
Oh en een iFixit setje is ook aan te raden.
* kleine zijkniptang https://www.conrad.nl/p/c...nder-facet-139-mm-1312381
* Puntbektang met een hoek https://www.conrad.nl/p/c...45-gebogen-152-mm-1312387
* Zijwaartse striptang https://www.conrad.nl/p/c...tang-08-tot-26-mm-1312390
Die 3 hierboven gebruik ik dagelijks voor mn werk
Meer dan dit heb je bijna niet nodig.Oh en een iFixit setje is ook aan te raden.
Edit: Ik gebruik de edit-knop vaak.
Oeh, heel fijn! Thanks... ik was aan het kijken maar kreeg wat wisselende info betreft tangen.:
De handigste tangen voor elektronica zijn er in mijn optiek maar 3:
* kleine zijkniptang https://www.conrad.nl/p/c...nder-facet-139-mm-1312381
* Puntbektang met een hoek https://www.conrad.nl/p/c...45-gebogen-152-mm-1312387
* Zijwaartse striptang https://www.conrad.nl/p/c...tang-08-tot-26-mm-1312390
Die 3 hierboven gebruik ik dagelijks voor mn werk
Oh en een iFixit setje is ook aan te raden.
iFixit; check; ik heb deze al
[ Voor 13% gewijzigd door gitaarwerk op 14-06-2021 11:47 ]
Ontwikkelaar van NPM library Gleamy
Naar aanleiding van de tips -waarvoor dank- heb ik wat verbeteringen doorgevoerd:
- TVS als bescherming voor de SSR
- Andere SSR, de AQV255
- Andere buck converter, nu ongeisoleerd (Recom R-78HB5.0-0.5L, max 70V in)
- 1K weerstand op de BC547 gate
- 5V voor grondsensoren meegenomen
Heb ik het hiermee allemaal wat beter gedimensioneerd en beveiligd? Daarnaast heb ik een alternatieve buck converter getekend op het schema, is er een reden om hier niet voor te kiezen?
:fill(white):strip_exif()/f/image/4REMLWkqkZZVkK0RSEw4VlsQ.png?f=user_large)
@Recoil Ziet er denk ik redelijk goed uit.
Je zou voor de LM2596 kunnen kiezen ja. Maar dan moet je wel even goed de datasheet lezen wat betreft keuze van input condensator, output condensator en de spoel. Daar zijn wat kanttekenen voor.
Daarnaast is 220Ω voor een moderne led waarschijnlijk al een aardige schijnwerper
Voor de sensoren zou je nog kunnen overwegen om een simpel RC filter in het design op te nemen. Misschien heb je het niet nodig maar dan kan je er altijd gewoon een 0Ω op zetten. Maar blijk je het wel nodig te hebben dan zit het er.
Je zou voor de LM2596 kunnen kiezen ja. Maar dan moet je wel even goed de datasheet lezen wat betreft keuze van input condensator, output condensator en de spoel. Daar zijn wat kanttekenen voor.
Daarnaast is 220Ω voor een moderne led waarschijnlijk al een aardige schijnwerper
Voor de sensoren zou je nog kunnen overwegen om een simpel RC filter in het design op te nemen. Misschien heb je het niet nodig maar dan kan je er altijd gewoon een 0Ω op zetten. Maar blijk je het wel nodig te hebben dan zit het er.
Anoniem: 58485
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/W9urqANWTBiKLZQ6UnZc2ToQ.jpg?f=user_large)
Dus, wil it bang?
spoiler:
12V 9A batterij liggen, als ik die erop aan sluit moet er toch wat actie vanaf komen?
Deze batterij is volledig dood. Houdt geen spanning meer vast.
Deze batterij is volledig dood. Houdt geen spanning meer vast.:strip_icc():strip_exif()/u/163454/avatar.jpg?f=community){kind=avatar}
Het zijn maar korte pulsen, zo moeilijk zou ik het niet maken.
:fill(white):gifsicle():strip_exif()/f/image/jiRIbvib69nWqS06fuZ6HMyd.gif?f=user_large)

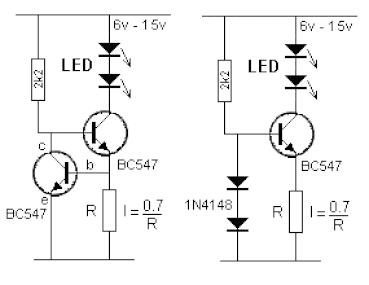

Als je het linkse schema gebruikt kun je de transistor die de LED stroom te verwerken krijgt vervangen door een mosfet.
Met de 2k2 die naar de plus gaat kun je het geheel in en uit schakelen, dat kost je enkel de Vf van de linker transistor, dus zo'n 0,6V
Of je zet nog een transistor over de linker, dan kun je met een low-level signaar het ding uitschakelen.
Als je het linkse schema gebruikt kun je de transistor die de LED stroom te verwerken krijgt vervangen door een mosfet.
Met de 2k2 die naar de plus gaat kun je het geheel in en uit schakelen, dat kost je enkel de Vf van de linker transistor, dus zo'n 0,6V
Of je zet nog een transistor over de linker, dan kun je met een low-level signaar het ding uitschakelen.
[ Voor 9% gewijzigd door Sine op 25-06-2021 22:39 ]
Vandaar die mosfet
Het liefst eentje met een lage gate capaciteit als het echt snel moet.
:fill(white):strip_exif()/f/image/bqiZ9vAtKv4E2UuttiUPbUwU.png?f=user_large)
[ Voor 51% gewijzigd door Sine op 26-06-2021 09:04 ]
Ah, dat is inderdaad iets om te proberen. Heb wel een voorraadje BUZ11 liggen, zal eens een proefopzetje maken. De sluiter op de hotshoe van de camera is een maakcontact, dus deze in serie met R5 moet gaan werken.:
[...]
Vandaar die mosfet
Het liefst eentje met een lage gate capaciteit als het echt snel moet.
[Afbeelding]
Om een idee te geven, hier gebruikt als lamp
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zZ9RmiqCxLUbPBIzHVbZzEa6.jpg?f=user_large)
[ Voor 5% gewijzigd door memphis op 26-06-2021 10:59 ]
Als je een maker gebruikt kan die inderdaad in serie met R5
Zet dan ook even een weerstandje van 10k oid op de plek waar nu Q3 zit om de gate capaciteit te ontladen.
Als je de 'aan' tijd instelbaar wilt is er vast wel iets leuks te bedenken met een CD4098, of zelfs een 7555
Voor het inregelen van mij S-TTL had ik 3us tot 100us pulsjes nodig, dat ging prima met een 4098
Mijn toepassing was iets anders
Hoewel je daar ook leuke dingen met UV kunt doen.
:strip_exif()/f/image/IQSaG02BqYpdBFuK21zLBwbi.jpg?f=fotoalbum_large)
Zet dan ook even een weerstandje van 10k oid op de plek waar nu Q3 zit om de gate capaciteit te ontladen.
Als je de 'aan' tijd instelbaar wilt is er vast wel iets leuks te bedenken met een CD4098, of zelfs een 7555
Voor het inregelen van mij S-TTL had ik 3us tot 100us pulsjes nodig, dat ging prima met een 4098
Mijn toepassing was iets anders
Hoewel je daar ook leuke dingen met UV kunt doen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IQSaG02BqYpdBFuK21zLBwbi.jpg?f=user_large)
[ Voor 34% gewijzigd door Sine op 26-06-2021 11:55 ]
