Op RCTECH zijn er ook genoeg discussies geweest over laden en ontladen. Vele zijn verzot op de iChargers zoals de 4020 en de X6 welke met behulp van een weerstandbank tot 30 of 40A kunnen ontladen om zo direct daarna met 40A de accu te laden. Dan is de cel van binnen goed warm en zal die nog beter presteren. Vreemd in een omgeving dat het fysiek verwarmen van een LiPo verboden is maar het gebruik van zeer hoge stromen tot zelfs 10C geen probleem is.

Voor een capaciteitstest voldoet mijn S60 met max 2A prima, hogere ontlaadstromen kan alleen maar een vertekend beeld geven. Aan de baan kan mijn Venom dual Medion charger kan 5A per poort ontladen en dat is prima om nog even de overgebleven capaciteit er snel uit te persen en ook makkelijk gezien het laden erna automatisch vanuit de lader gestart kan worden. En dan eens in de paar ladingen gaan ze op een 30 tot 40A ontlading, ik kan mijn ontlader in stappen van 10A instellen tot max 60A bij een volle 8.4v accu.

Loodaccu's moet je geen ontlaadtest geven. Een IR test geeft al genoeg info als je weet hoe laag die was bij nieuwstaat.

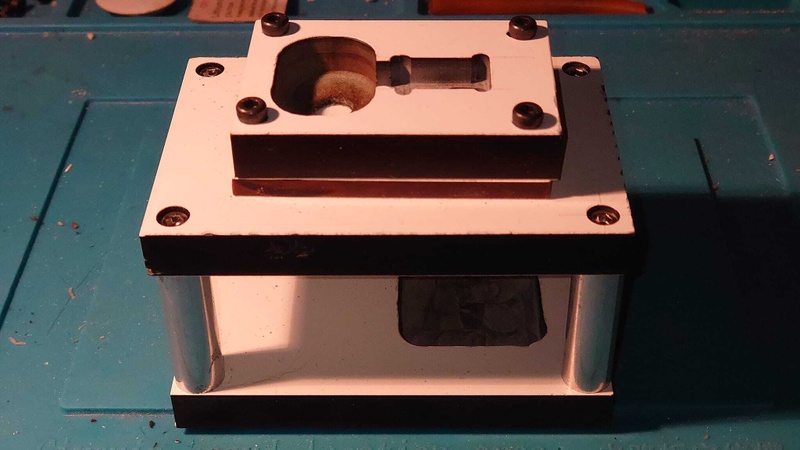

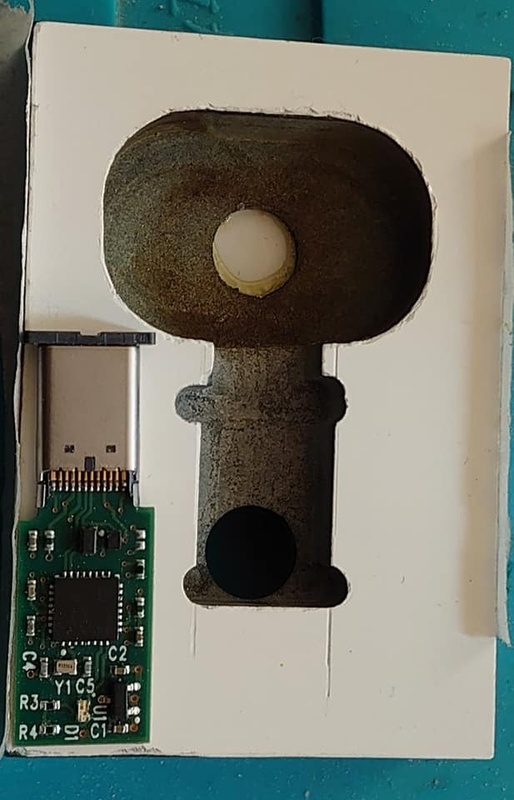

Overigens wat wel grappig is aan de behuizing van jouw ontlader is dat er heel veel modules te vinden zijn met diezelfde behuizing. Timers, voedingen, laders etc.

[sapphire]

Ik hoop dat ik hier een korte vraag mag stellen of ik in de juiste richting denk of niet….

Ik heb naar aanleiding van een mini-knutselproject van een medetweaker een idee in mijn hoofd.
Ik wil namelijk ook zoiets doen want ik heb nog een aantal deursensoren liggen maar ik wil de bestaande gong intact houden.
Dus deurbel gaat, triggert de deursensor, sensor duurt melding naar HA.

De sensor die ik wil gebruiken heeft een standaard reedcontact dus die er tussenuit. In deur gesloten toestand is de spanning tussen het contact 0V, in deur open toestand ca 0,7V.
Denk ik dan te simpel als ik een optocoupler bordje van Ali er tussen hang en klaar?

Dus spanning op de ingang, actie aan de andere kant.

Maakt in principe niet veel uit of de status standaard open of dicht is want de actie kan in HA ingesteld worden.

[kitao]

NewGuest schreef op donderdag 1 januari 2026 @ 15:12:
[...]
Ik zie dat je digit led display onderaan ook punten heeft, kan je die niet gebruiken in plaats van een streepje?

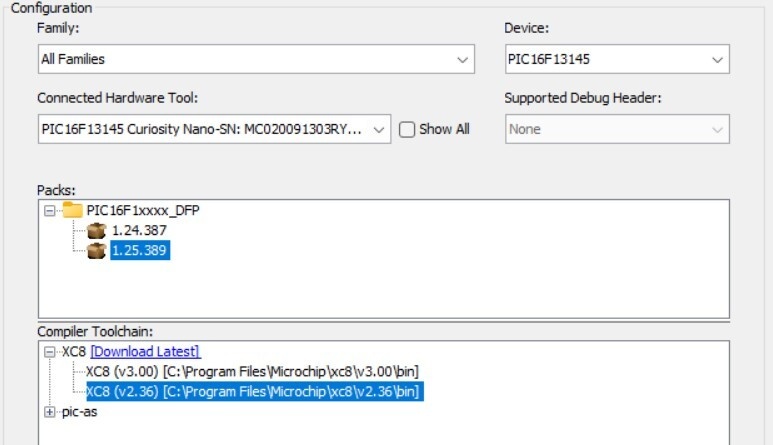

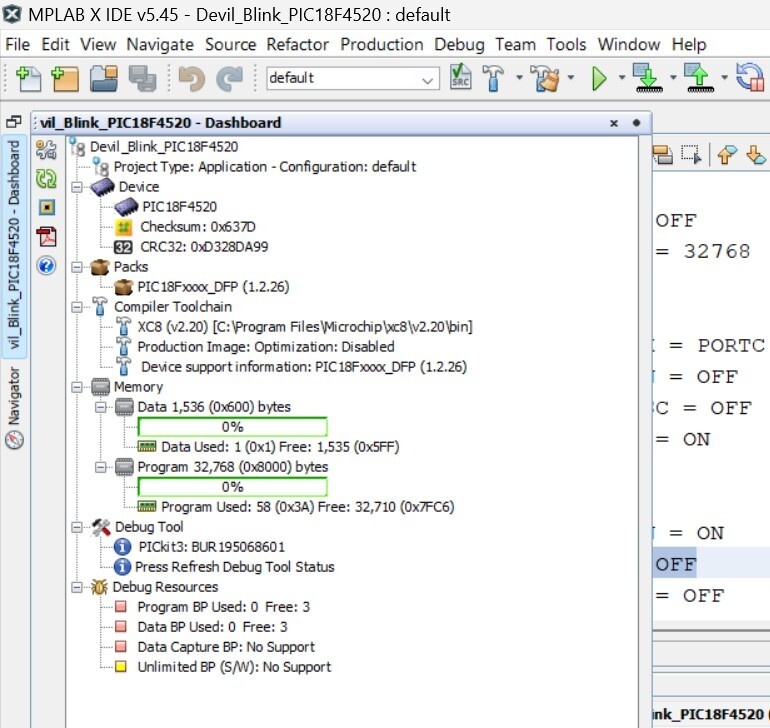

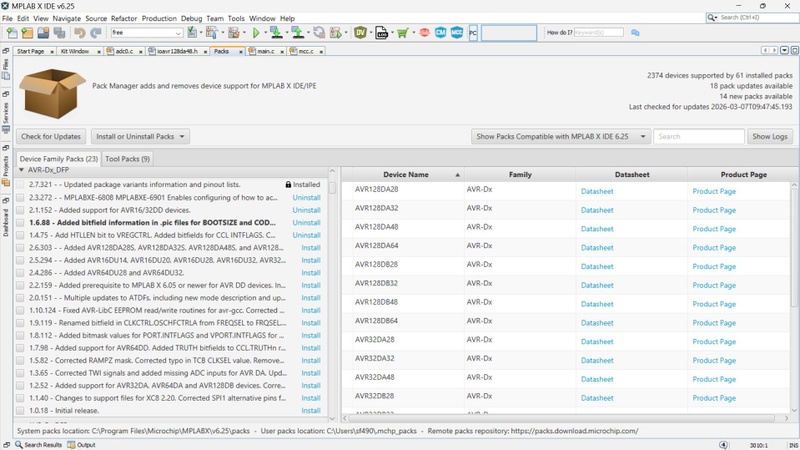

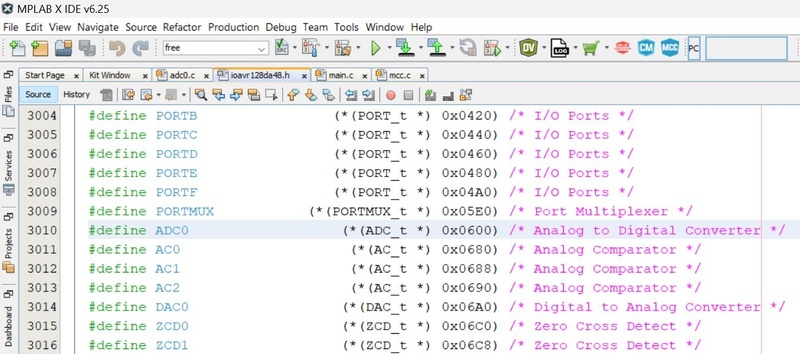

Om hier nog even op terug te komen .. zoals genoemd beheers ik het programmeren niet dus mijn mogelijkheden zijn beperkt. Ik ben er inmiddels wel achter gekomen, met een beetje basiskennis, dat je tot op zekere hoogte er met een Copiloot wel uit kan komen.
Bijvoorbeeld dit schema is op zich goed maar klopt niet met de bijgeleverde code voor de PIC16F1619 :



These modules are widely available, also you can easily build your own as per schematic.

Na behoorlijk wat stappen is dit originele stukje code in main.c

C:

for(uint8_t  i = 0; i <= 3; i++)
     {
        RLK_595_SetLow();
        if (i == 1)
        {
            DataDisplay(Data_digit[1]);
        }else
        {
            DataDisplay(data[Data_digit[i]]);
        }
        DataDisplay(Digit_Select[i]);
        RLK_595_SetHigh(); // Data latch
        __delay_us(Time_delay);
     }
}

door de assistent veranderd tot:

C:

 for(uint8_t i = 0; i <= 3; i++)
{
    RLK_595_SetLow();

    // Send digit-select byte FIRST
    DataDisplay(Digit_Select[i]);

    // Send segment byte SECOND
    if (i == 1)
    {
        DataDisplay(Data_digit[1]);          // dash
    }
    else
    {
        DataDisplay(data[Data_digit[i]]);    // normal digit
    }

    RLK_595_SetHigh(); // latch
    __delay_us(Time_delay);
}

https://github.com/gavinl...cts/SevenSegModule/main.c

en dat geeft dit resultaat:


CoP: "Your module’s internal routing simply didn’t match the author’s assumed order"

Dus ja, het zou inderdaad veel verstandiger zijn om eerst te leren programmeren voordat men aan micro's begint maar met veel testen, wat tijd ervoor nemen en met het inschakelen van een AI kan zoiets toch in werking worden verkregen.

Ps, voor het testen of bijvoorbeeld de 595's op het breadboard goed opgesteld waren kwam ik deze webpagina tegen met precies hetzelfde schema. Hier een Uno op gezet en daarnaast dit gesimuleerd in Simulide.
https://www.codrey.com/el...gment-led-display-module/


.

[ Voor 12% gewijzigd door kitao op 04-01-2026 04:08 . Reden: Ps ]

[kitao]

sapphire schreef op zaterdag 3 januari 2026 @ 12:56:
Ik hoop dat ik hier een korte vraag mag stellen of ik in de juiste richting denk of niet….

Ik heb naar aanleiding van een mini-knutselproject van een medetweaker een idee in mijn hoofd.
Ik wil namelijk ook zoiets doen want ik heb nog een aantal deursensoren liggen maar ik wil de bestaande gong intact houden.
Dus deurbel gaat, triggert de deursensor, sensor duurt melding naar HA.

De sensor die ik wil gebruiken heeft een standaard reedcontact dus die er tussenuit. In deur gesloten toestand is de spanning tussen het contact 0V, in deur open toestand ca 0,7V.
Denk ik dan te simpel als ik een optocoupler bordje van Ali er tussen hang en klaar?

Dus spanning op de ingang, actie aan de andere kant.

Maakt in principe niet veel uit of de status standaard open of dicht is want de actie kan in HA ingesteld worden.

Toevallig overweeg ik ook een extra melder in de vorm van een zwaailampje in de huiskamer maar wil liever niet de bedrading aanpassen. Mogelijk een microfoon sensor die geluid opvangt bij de gong en dit draadloos doorstuurt naar het zwaailampje?
.

[Hagdos]

sapphire schreef op zaterdag 3 januari 2026 @ 12:56:
Ik hoop dat ik hier een korte vraag mag stellen of ik in de juiste richting denk of niet….

Ik heb naar aanleiding van een mini-knutselproject van een medetweaker een idee in mijn hoofd.
Ik wil namelijk ook zoiets doen want ik heb nog een aantal deursensoren liggen maar ik wil de bestaande gong intact houden.
Dus deurbel gaat, triggert de deursensor, sensor duurt melding naar HA.

De sensor die ik wil gebruiken heeft een standaard reedcontact dus die er tussenuit. In deur gesloten toestand is de spanning tussen het contact 0V, in deur open toestand ca 0,7V.
Denk ik dan te simpel als ik een optocoupler bordje van Ali er tussen hang en klaar?

Dus spanning op de ingang, actie aan de andere kant.

Maakt in principe niet veel uit of de status standaard open of dicht is want de actie kan in HA ingesteld worden.

Ik zou dan zoveel mogelijk laten wat het is, en de optocoupler over je gong heen zetten. Als er spanning op de gong staat, triggert je optocoupler.

[sapphire]

Hagdos schreef op zaterdag 3 januari 2026 @ 14:50:
[...]


Ik zou dan zoveel mogelijk laten wat het is, en de optocoupler over je gong heen zetten. Als er spanning op de gong staat, triggert je optocoupler.

Ja dat dus.
Kan een + en - vanaf de klemmen van de gong pakken en op de optocoupler zetten. Druk op de bel, kring dicht, dingdong en triggert de optocoupler en daarmee de deursensor

Past alles ook gewoon in de behuizing van de gong.

[Bas...]

Met een standaard beltrafo in de meterkast is er geen + en - want dat is wisselspanning. Dus ook opletten met een optocoupler, de led daarvan mag vaak maar een beperkte spanning in sper hebben (max reverse voltage). Een gewone diode anti parallel aan de opto led lost dat op. En natuurlijk een serie R toepassen.

[sapphire]

Bas... schreef op zaterdag 3 januari 2026 @ 19:21:
Met een standaard beltrafo in de meterkast is er geen + en - want dat is wisselspanning. Dus ook opletten met een optocoupler, de led daarvan mag vaak maar een beperkte spanning in sper hebben (max reverse voltage). Een gewone diode anti parallel aan de opto led lost dat op. En natuurlijk een serie R toepassen.

Je hebt gelijk, omdat het een oudere transformator is valt er online weinig te vinden. De enkele bron die ik vond sprak over 12V DC maar net nagemeten en het is 14V AC inderdaad!

Je tweede deel van je verhaal gaat me de pet te boven qua kennis, daarom loop ik er dus een beetje in vast

Om het nog dommer te maken ik heb nog een ‘slimme deurbel’ ESP32 module van Marcel Zuidwijk liggen maar die krijg ik niet goed werkend en blijft hangen bij de ‘ding’ en doet de ‘dong’ niet. Misschien is het dan nog makkelijker om me daar verder in te verdiepen

[Hagdos]

Het circuit dat Bas... bedoelt is dit:

https://tinyurl.com/26obfle8

[xah5kiDe]

@sapphire Probeer eens het reed relais heel dicht bij je mechanische gong te houden. Er is een kans dat het magnetische veld van de gong zelf voldoende is om het reed relais te schakelen. Hij zou dan met 100Hz schakelen. Dat zou geen probleem voor je sensor moeten zijn. Als dat wel zo is dan er een capaciteit over plaatsen.

[memphis]

sapphire schreef op zondag 4 januari 2026 @ 10:04:
[...]

Je hebt gelijk, omdat het een oudere transformator is valt er online weinig te vinden. De enkele bron die ik vond sprak over 12V DC maar net nagemeten en het is 14V AC inderdaad!

Je tweede deel van je verhaal gaat me de pet te boven qua kennis, daarom loop ik er dus een beetje in vast

Om het nog dommer te maken ik heb nog een ‘slimme deurbel’ ESP32 module van Marcel Zuidwijk liggen maar die krijg ik niet goed werkend en blijft hangen bij de ‘ding’ en doet de ‘dong’ niet. Misschien is het dan nog makkelijker om me daar verder in te verdiepen

14v AC onbelast gemeten? Maar als een optocoupler moeilijk wordt kan je ook gewoon simpeler aan een 12v AC relais denken.

[Septillion]

@sapphire Vele opties, maar als je de module van Zuiderwijk hebt lijkt me dat wel werkend te maken. Draait gewoon ESPHome. Of heb je toevallig een bel met een lampje?

[kitao]

Nieuwe simulator gevonden .. nieuw voor mij dan
Het is een LOGO!Soft Comfort demo freeware van Siemens. Test1 draait inmiddels.



Het is hier te downloaden:
https://support.industry....-v8-4-demo?dti=0&lc=en-AF
Bijbehorend Help Pdf.
https://cache.industry.si...2/v1/Help_en-US_en-US.pdf
.

[ Voor 9% gewijzigd door kitao op 07-01-2026 16:13 . Reden: Pdf toegevoegd ]

[Dennis]

Zijn er hier veel mensen die nog iets met zelfgemaakte printplaten doen?

Ik ben al langer met dingen bezig maar heb het vorig jaar lente echt serieus opgepakt. Daarna maanden lang getekend, datasheets gelezen en meer over de theorie geleerd op o.a. YouTube (en wat boeken). Nu even pauze want na 7 maanden was de koek ff op en mijn gezin wilde ook wat aandacht .

Heb nu de eerste zeven printplaten af maar moet (wil) er nog een stuk of vijf maken. Ze zijn bedoeld om modelspoorbanen aan te sturen.


Deze printplaat is bijvoorbeeld bedoeld om de stroom te kunnen verdelen en schakelen:


Omdat ik het open source wil maken ook uitgebreide schematics gemaakt, met bijvoorbeeld block diagram:


Hier nog een klein stukje van het schema om de inkomende spanning klaar te maken voor de electronica. Ik gebruik o.a. een elektronische fuse van TI, alsmede een buck converter. Daarnaast is er nog een diagnosecircuit.


Tot slot nog een overzicht van de bovenste koperlaag:


De printplaten lijken vrij groot maar zijn allemaal 5 bij 8 centimeter. Mijn voornaamste uitdaging was daarom alles passend krijgen met zo klein mogelijke componenten. Ook warmte speelt natuurlijk een rol. Alles is ontworpen op 4-laags printplaten want die zijn tegenwoordig bijna niet duurder dan 2-laags. De eerste printplaat is helemaal klaar voor productie: alle componenten bij JLCPCB zijn binnen dus moet binnenkort ff de bestelling plaatsen.

[kitao]

@Dennis
Ik kwam je website nog tegen
https://dennismodeltrains.eu/


Toevoeging vorige post hierboven over de Siemens LOGO!Soft Comfort simulator.
Behalve in de eerder geplaatste handleiding zijn er veel voorbeelden te downloaden via deze pagina:
https://support.industry....n-examples?dti=0&lc=en-NL

Eenmaal een voorbeeld project geopend is het een stuk plezieriger om de daarin geplaatste blokken te bekijken en te bewerken via de Help dat per blokje geopend kan worden. Leuker in ieder geval als de handleiding van a tot z te gaan doorlezen
Hier een snip uit het Decimal-to-BCD for positive and negative values example; de Help wordt zichtbaar na een dubbelklik:



Ieder gedownload example heeft z'n eigen Pdf, die niet goed te linken valt
decimal_bcd_converters/LOGO!%208/decimal_to_bcd_converter_4bit_positive_and_negative_values_v8.pdf

Er is wel een super groot scherm nodig om het hele plaatje in beeld te krijgen, zoom to fit schijnt er namelijk niet op te zitten



Dus als iemand z'n ESP_Home ooit nog eens wil vervangen of aanvullen met deze tak van sport dan is dit een optie

Volgens de assistent:
LOGO! 8 is widely used in:
Building automation (HVAC, lighting, blinds, pumps)
Small industrial machines
Agriculture and greenhouse control
Home automation hobby projects
Educational labs and training systems
It’s essentially the “Arduino of the PLC world,” but with industrial reliability.
.

[memphis]

Dennis schreef op woensdag 7 januari 2026 @ 15:18:
Zijn er hier veel mensen die nog iets met zelfgemaakte printplaten doen?

In mijn jeugd op school en thuis wat met transparant papier gedaan, met de hand tekenen, belichten en etsen. Later nog iets met Ultiboard en ultimate (schoolversie) gedaan en een tijdje terug maar begonnen aan Kicad voor een project waar ik al wat versies van gemaakt had en dit de ultieme moet gaan worden. Door ook andere bezigheden en dip-momenten gaat het in kleine stapjes hoewel ondertussen ook de hardware er omheen voor 8 stuks in div uitvoeringen klaar ligt om de laatste handelingen te krijgen.

[sapphire]

Bas... schreef op zaterdag 3 januari 2026 @ 19:21:
Met een standaard beltrafo in de meterkast is er geen + en - want dat is wisselspanning. Dus ook opletten met een optocoupler, de led daarvan mag vaak maar een beperkte spanning in sper hebben (max reverse voltage). Een gewone diode anti parallel aan de opto led lost dat op. En natuurlijk een serie R toepassen.

Vanavond weer even zitten vogelen maar ik had een PC817 op het oog maar die is DC maar een PC814 schijnt met een AC overweg te kunnen.

Zou ik dan heel lui onderstaand bordje (24v) kunnen pakken en dan de PC817 voor een PC814 kunnen wisselen (eventueel de weerstanden veranderen en ledje eraf)?

https://a.aliexpress.com/_EG2UVcy

@Septillion Ja ik ben niet zo handig in YAML en ik denkbaar daar het probleem zit. Dus als je je wilt opofferen door er eens een blik op te werpen

Edit: link toegevoegd met dank aan Hagdos

[ Voor 21% gewijzigd door sapphire op 12-01-2026 10:39 ]

[Hagdos]

Ik zie geen "onderstaand bordje", maar waarschijnlijk wel.

Je krijgt dan waarschijnlijk 100 pulsen per seconde op je uitgang (50Hz maal 2 omdat die optocoupler in beide richtingen geleid). Dat kun je filteren, of negeren in software.

[JT]

Ik heb een ledstringetje van 10 ledjes die weinig licht geven, op 2x AA batterijen. Nu wil ik die wat slimmer maken en bedacht ik mij, wellicht kan ik die van stroom voorzien van een ESP8266 en de 3,3v pin. Nu heb ik erop gezocht maar ik word doodgegooid met hits over een esp laten draaien op batterijen. Maar mijn vraag vind ik niet terug. Mijn educated guess is dat het wel moet werken, het zijn echt heel zwakke ledjes. En die 10% meer spanning zal vast lukken. Ik las al ergens dat nieuwe alkalinebatterijen soms ook meer dan 1,5v spanning hebben. Ben benieuwd naar jullie idee

[sapphire]

Hagdos schreef op maandag 12 januari 2026 @ 06:03:
Ik zie geen "onderstaand bordje", maar waarschijnlijk wel.

Je krijgt dan waarschijnlijk 100 pulsen per seconde op je uitgang (50Hz maal 2 omdat die optocoupler in beide richtingen geleid). Dat kun je filteren, of negeren in software.

So goedemorgen, iets met afgeleid zijn
Bedankt voor de reminder

Deze dus:

https://a.aliexpress.com/_EG2UVcy

[ Voor 16% gewijzigd door sapphire op 12-01-2026 10:40 ]

[Septillion]

@JT Dan zal je moeten meten wat "weinig" echt is op 3V3. De GPIO heeft een max current van 12mA. Ben dus niet zo bang voor de 3v3 voor de ledjes, wel voor de stroom die je wilt vragen.

@sapphire Kom ik op terug!

[memphis]

JT schreef op maandag 12 januari 2026 @ 10:36:
Ik heb een ledstringetje van 10 ledjes die weinig licht geven, op 2x AA batterijen. Nu wil ik die wat slimmer maken en bedacht ik mij, wellicht kan ik die van stroom voorzien van een ESP8266 en de 3,3v pin. Nu heb ik erop gezocht maar ik word doodgegooid met hits over een esp laten draaien op batterijen. Maar mijn vraag vind ik niet terug. Mijn educated guess is dat het wel moet werken, het zijn echt heel zwakke ledjes. En die 10% meer spanning zal vast lukken. Ik las al ergens dat nieuwe alkalinebatterijen soms ook meer dan 1,5v spanning hebben. Ben benieuwd naar jullie idee

Daar hebben ze datasheets voor uitgevonden: https://cdn.sparkfun.com/...oT/esp32_datasheet_en.pdf
Pagina 26 staat 3.3v max 3.6v

sapphire schreef op maandag 12 januari 2026 @ 10:38:
[...]

So goedemorgen, iets met afgeleid zijn
Bedankt voor de reminder

Deze dus:

https://a.aliexpress.com/_EG2UVcy

Waarom niet gewoon simpel met een diode en een condensator van je AC een DC maken en daarmee via een serieweerstand de opto aansturen?

[JT]

Septillion schreef op maandag 12 januari 2026 @ 11:25:
@JT Dan zal je moeten meten wat "weinig" echt is op 3V3. De GPIO heeft een max current van 12mA. Ben dus niet zo bang voor de 3v3 voor de ledjes, wel voor de stroom die je wilt vragen.

@sapphire Kom ik op terug!

Multimeter als batterijen erin zitten denk ik dan? Ga ik dat wel eens doen.

memphis schreef op maandag 12 januari 2026 @ 11:27:
[...]


Daar hebben ze datasheets voor uitgevonden: https://cdn.sparkfun.com/...oT/esp32_datasheet_en.pdf
Pagina 26 staat 3.3v max 3.6v

Ja, maar dat is van de ESP, niet van de leds

[Septillion]

@JT Beste als je ze al op 3v3 kunt hangen. En dan moet de multimeter in serie.

[Bas...]

Dat AC relais vond ik ook wel een goed idee i.p.v. een opto. Zeker als je niet zo vertrouwd bent met elektronica op componentniveau is dat een makkelijke en robuuste oplossing. Wel rekening houden met wat contactdender, maar dat kan ook in software.

[Septillion]

@JT Of als je dat niet wilt, de boel laten schakelen door een transistor. Simpele BC547 met een 1k base weerstand zal dat prima doen.

[memphis]

JT schreef op maandag 12 januari 2026 @ 11:37:

Ja, maar dat is van de ESP, niet van de leds

Normale LED's draaien op +/- 2v met 20mA. Nu zijn er ook LED's die op 1 of 2mA werken. Zoek de serieweerstand op, ga er vanuit dat die 1v zou moeten overbruggen en bereken de stroom. LED's werken met een stroom, niet met een spanning (de spanning regelt hij zelf naar de geleverde stroom)

Dus ja, als je van 3 naar 3.3v gaat zal de stroom een 30% hoger vallen, bij 20mA is dat 26mA wat voor een normale LED nog prima te doen is en voor een 1mA 1.3mA. Maar gezien dit soort verlichtingen op batterijen draaien kan je er vanuit gaan dat ze sowieso niet op hun maximaal gespecificeerde stroom werken gezien er ook nog wel wat levensduur op 1 set batterijen uit moet komen. Een 20mA LED wordt al vaak op 10~15mA gevoed omdat de lichtsterkte niet veel verschil maakt.

[sapphire]

memphis schreef op maandag 12 januari 2026 @ 11:27:

Waarom niet gewoon simpel met een diode en een condensator van je AC een DC maken en daarmee via een serieweerstand de opto aansturen?

Eerlijke antwoord omdat ik lui ben en mijn kennis beperkt is.
En een optocoupler op een bordje met terminalconnector is gewoon makkelijk werken en wegwerken.

Ik had wel vonden om voor een PC814 een 1N4148 diode te plaatsen met een 10uF (?) condensator en eventueel een 1~1.2K ohm weerstand er tussen voor de piekspanning?

Klinkt ook niet heel ingewikkeld en volgens mij heb ik die diode en weerstand(en) zelfs nog liggen
Ik ga eens op zoek naar een schema, dan snap ik het vaak beter

Bas... schreef op maandag 12 januari 2026 @ 12:00:
Dat AC relais vond ik ook wel een goed idee i.p.v. een opto. Zeker als je niet zo vertrouwd bent met elektronica op componentniveau is dat een makkelijke en robuuste oplossing. Wel rekening houden met wat contactdender, maar dat kan ook in software.

Ik had ook als eerste aan een relais gedacht maar het gaat om een kort momentcontactje en is een relais dan niet wat traag?
En qua software, er komt dan toch juist geen software aan te pas?

[memphis]

Hoe lang druk je een belknop in, een beetje relais kan in die tijd probleemloos al 10 op en neer schakelen, zo traag is een relais niet.
Eventueel een weerstand? Als je losse componenten gebruikt moet je een weerstand gebruiken en inderdaad iets van rond de 1K gaat wel werken.

Afhankelijk hoe je de optocoupler of relais koppelt heb je iets van een pull down of up weerstand nodig om je bordje een duidelijke 1 of een 0 te geven. Filteren via software is dan niet nodig als je een duidelijk geschakelde 1 of 0 aanbied.

[JT]

memphis schreef op maandag 12 januari 2026 @ 13:00:
[...]


Normale LED's draaien op +/- 2v met 20mA. Nu zijn er ook LED's die op 1 of 2mA werken. Zoek de serieweerstand op, ga er vanuit dat die 1v zou moeten overbruggen en bereken de stroom. LED's werken met een stroom, niet met een spanning (de spanning regelt hij zelf naar de geleverde stroom)

Dus ja, als je van 3 naar 3.3v gaat zal de stroom een 30% hoger vallen, bij 20mA is dat 26mA wat voor een normale LED nog prima te doen is en voor een 1mA 1.3mA. Maar gezien dit soort verlichtingen op batterijen draaien kan je er vanuit gaan dat ze sowieso niet op hun maximaal gespecificeerde stroom werken gezien er ook nog wel wat levensduur op 1 set batterijen uit moet komen. Een 20mA LED wordt al vaak op 10~15mA gevoed omdat de lichtsterkte niet veel verschil maakt.

Meten lukt helaas niet. Mijn premium swiss quality voltcraft geeft op 200mA, 2000uA en 200uA en zelfs op 10a alleen 01 achter de komma, waarbij wat voor de komma staat afhangt van het bereik. Toch maar eens kijken voor een Brymen BCM (ofzo) 253.

[Osiris]

@JT Zit er geen serie-weerstand bij die LED-jes? Kwestie van de spanning-val over de weerstand meten en dan is 't kwestie van spanningsval ÷ weerstand = stroom. Kun je meteen even meten wat de spanningsval over de LED-jes zijn om je serie-weerstand te berekenen bij 3.3 V.

[Hagdos]

sapphire schreef op maandag 12 januari 2026 @ 10:38:
[...]

So goedemorgen, iets met afgeleid zijn
Bedankt voor de reminder

Deze dus:

https://a.aliexpress.com/_EG2UVcy

Dat gaat wel werken. Het LEDje moet er wel tussenuit, die kun je gewoon kortsluiten. De weerstand kun je aan rekenen maar vette kans dat het met de oorspronkelijke waarde al werkt.

AC gelijkrichten wat iemand anders hier zegt kan ook, maar zou ik zelf niet doen. Te veel "gedoe", dat printje kun je gewoon kopen. Maar heel moeilijk is een diode+condensator ook niet, en het zal zeker werken.

[MrVegeta]

Ik kan zo niet een algemeen 3d print threat vinden dus ik probeer het hier even. Begin binnenkort aan mijn eerste 3d printer. Heb de meeste dingen al in huis of ze komen er aan. Iets wat ontbreekt is een schoonmaakmiddel voor het printbed. Ik zal eerst PLA gebruiken. Nou heb ik al even rondgekeken en het algemene advies is vooral isopropanol te gebruiken en af en toe met een druppel Dreft. Deze kant en klare doekjes leken mijn wel handig https://www.bol.com/nl/nl...9eL_FQtSP-BAaAuVAEALw_wcB handig, wat aan de dure kant maar dat kan wel een keertje. Of kan ik beter gewoon een fles kopen met wat microvezel doekjes?

[kitao]

JT schreef op maandag 12 januari 2026 @ 21:54:
Meten lukt helaas niet. Mijn premium swiss quality voltcraft geeft op 200mA, 2000uA en 200uA en zelfs op 10a alleen 01 achter de komma, waarbij wat voor de komma staat afhangt van het bereik. Toch maar eens kijken voor een Brymen BCM (ofzo) 253.

Mijn multimeter blijkt pas bij ca 25mA iets aan te gaan geven wat boven het gewenste meetbereik zat. Daarom een stapje terug in de tijd gezet en een analoge besteld. Achteraf gezien had ik beter 0 tot 50mA kunnen nemen maar goed, eerst deze maar eens proberen, erg duur zijn ze niet.



SO-45 DC MA 1MA 5MA 50MA 100MA 300MA 500MA 12.5 Accuracy DC 0-100mA Ammeter Class Round Analog Panel Meter Black
.

[memphis]

kitao schreef op dinsdag 13 januari 2026 @ 08:39:
[...]


Mijn multimeter blijkt pas bij ca 25mA iets aan te gaan geven wat boven het gewenste meetbereik zat. Daarom een stapje terug in de tijd gezet en een analoge besteld. Achteraf gezien had ik beter 0 tot 50mA kunnen nemen maar goed, eerst deze maar eens proberen, erg duur zijn ze niet.

Dan is er toch echt iets met je meter aan de hand, misschien tijd voor iets nieuws?
Deze al gezien? https://www.fnirsi.com/collections/oscilloscope

[ Voor 23% gewijzigd door memphis op 13-01-2026 10:53 ]

[kitao]

@memphis
Op zich is de multimeter prima, handzaam en prima prijsje maar het zit gewoon niet in z'n bereik, volgens de handleiding:


https://www.manualslib.co...-M118a.html?page=7#manual

Daar komt bij dat de getoonde amperemeter, die nog niet geleverd is, hopelijk makkelijker in een circuit opgesteld kan worden als het gedoe met meetpennen en lange kabels eraan.
Ik heb nog een multimeter waarvan de schaal bij 200u begint, mogelijk dat die de 20mA wel pakt, nog niet geprobeerd maar sowieso is het handig om meer als 1 meetpunt beschikbaar te hebben.

Bedankt voor de link, ziet er goed uit
.

[memphis]

kitao schreef op dinsdag 13 januari 2026 @ 11:26:
@memphis
Op zich is de multimeter prima, handzaam en prima prijsje maar het zit gewoon niet in z'n bereik, volgens de handleiding:

[Afbeelding]
https://www.manualslib.co...-M118a.html?page=7#manual

Daar komt bij dat de getoonde amperemeter, die nog niet geleverd is, hopelijk makkelijker in een circuit opgesteld kan worden als het gedoe met meetpennen en lange kabels eraan.
Ik heb nog een multimeter waarvan de schaal bij 200u begint, mogelijk dat die de 20mA wel pakt, nog niet geprobeerd maar sowieso is het handig om meer als 1 meetpunt beschikbaar te hebben.

Bedankt voor de link, ziet er goed uit
.

Prrrrfff..... Ik ben niet vies van goedkope multimeters, ik gebruik zelf een 40 euro Voltcraft wat volgens mij ook van Aneng komt maar als een minimum stroom gespecificeerd is is dat toch een duidelijk gebrek. Heb even de manual bekeken maar bij alle soorten meetingen lijkt er geen laag bereik mogelijk te zijn. Ik zou toch maar eens op zoek gaan naar wat beters dan gaan klungelen met een analoog metertje. Ik wil Fnirshi niet als een perfect merk aanprijzen maar moet zeggen dat ze erg leuk spul voor een betaalbare prijs hebben. Deze scoop met multimeter en golfgenerator in 1 is best leuk voor op je bureau.

[kitao]

Absoluut, maar keuzes moeten gemaakt worden, misschien met de volgende kerst
En ik vind het wel iets hebben zo'n uitslaande en dansende naald, is vaak beter te volgen als het geknipper op een digitaal display, bovendien is het een hobby en zulke prijzen tikken best aan.
Toch weer even rond gekeken en kwam nu deze tegen die ik zonet besteld heb:


4 digit 5 wire mini digital voltmeter ammeter DC 100V 200V 10A Voltmeter Ammeter Dual LED display

Product parameters:
Measuring voltage: DC 0-100V Working voltage: DC 4V-30V
Measuring voltage: DC 0-200V Operating voltage: DC 4V-28V
Measuring current: 0.000~9.999A
Display: about 0.28 inch
Operating temperature: -10°C-65°C
Size: 48*29* 21mm

Nu nog even uitzoeken wat ze nou precies bedoelen met Working en Operating voltage.
.

[xah5kiDe]

"By far" de meest waardeloze multimeter. Gooi dat ding weg en als het dan echt niets mag kosten, koop de allergoedkoopste bij de gamma of praxis of welke bouwmarkt dan ook. Is al gelijk een stuk beter:
https://www.praxis.nl/ger...er-digitaal-600v/10344043

[kitao]

Ja, bedankt voor de tip maar zoals eerder genoemd heb ik nog een multimeter met dezelfde roulette draaischijf als die van de Praxis en wou dat juist vervangen, of eigenlijk aanvullen, met een automaat, vandaar de Aneng M118A. Vooral met verschillende weerstandjes meten is het gedraai met die knop best irritant. Vooral deze weerstanden zijn totaal niet af te lezen en die bestel ik dus nooit meer:



En ik vind de kwaliteit voldoende voor mijn doeleinden, laatst deed ik een projectje met een ADC en een potmeter, zie kitao in "De EL-kroeg - Deel 4" en tot 2 cijfers achter de komma gaf de Aneng hetzelfde aan
Maar goed, mini amperes valt dus buiten z'n bereik, dat stond dan vast in de kleine lettertjes


.

[ Voor 18% gewijzigd door kitao op 13-01-2026 16:55 . Reden: Plaatje toegevoegd ]

[memphis]

kitao schreef op dinsdag 13 januari 2026 @ 15:45:
Absoluut, maar keuzes moeten gemaakt worden, misschien met de volgende kerst
En ik vind het wel iets hebben zo'n uitslaande en dansende naald, is vaak beter te volgen als het geknipper op een digitaal display, bovendien is het een hobby en zulke prijzen tikken best aan.
Toch weer even rond gekeken en kwam nu deze tegen die ik zonet besteld heb:

[Afbeelding]
4 digit 5 wire mini digital voltmeter ammeter DC 100V 200V 10A Voltmeter Ammeter Dual LED display

Product parameters:
Measuring voltage: DC 0-100V Working voltage: DC 4V-30V
Measuring voltage: DC 0-200V Operating voltage: DC 4V-28V
Measuring current: 0.000~9.999A
Display: about 0.28 inch
Operating temperature: -10°C-65°C
Size: 48*29* 21mm

Nu nog even uitzoeken wat ze nou precies bedoelen met Working en Operating voltage.

Kom op zeg, als je serieus wilt meten moet je zeker niet zo'n module nemen. Die zal je meer beperken dan helpen als je het in wilt zetten als meter. Ik snap dat het betaalbaar en makkelijk moet zijn maar met jouw zeer beperkte kennis van elektronica neem je toch echt verkeerde beslissingen.
Er zijn genoeg multimeters te vinden die per meeting een volledig zelf schakelend bereik heeft. Ik zag net op de Conrad een VC-23 voor 23 euro met heel veel mogelijkheden zoals ook weerstand, capaciteit en frequentie. Ter info, ik heb een VC-170 (zelfs 2)

[Bas...]

Daar ben ik het wel mee eens. Een op z'n minst redelijke multimeter is een must have. En dat hoeft echt geen Fluke te zijn, maar helemaal aan de onderkant van de markt wil je ook niet zitten, daar zit wel troep tussen. Zelf ben ik blij met een UNI-T UT139C, die is ook auto ranging.

[AteGjalt]

MrVegeta schreef op dinsdag 13 januari 2026 @ 08:34:
Ik kan zo niet een algemeen 3d print threat vinden dus ik probeer het hier even. Begin binnenkort aan mijn eerste 3d printer. Heb de meeste dingen al in huis of ze komen er aan. Iets wat ontbreekt is een schoonmaakmiddel voor het printbed. Ik zal eerst PLA gebruiken. Nou heb ik al even rondgekeken en het algemene advies is vooral isopropanol te gebruiken en af en toe met een druppel Dreft. Deze kant en klare doekjes leken mijn wel handig https://www.bol.com/nl/nl...9eL_FQtSP-BAaAuVAEALw_wcB handig, wat aan de dure kant maar dat kan wel een keertje. Of kan ik beter gewoon een fles kopen met wat microvezel doekjes?

Ik doe het zelf met een fles isopropanol en wat keukenpapier, dreft nog nooit gedaan de afgelopen jaren.

[kitao]

In een vorige post kitao in "De EL-kroeg - Deel 4" had ik het over een leuk Fpga project dat hier vandaan komt:
https://github.com/EECSB/8Bit-Computer
Na diverse keren dit geprobeerd te hebben blijkt nu volgens de Copilot dat dit project is opgezet met Quartus 13.0. Zelf heb ik 20.1 dat al een oude versie is. De verschillen zijn te groot om eventjes dit project te laten compileren.
Daarom uitgeweken naar andere bronnen die wel dezelfde, of vergelijkbare modules behandelen zodat die als losse componenten uitgeprobeerd kunnen worden.
Het voorbeeld hieronder is te reproduceren met een vhdl voor de Ram en een vhdl voor de testbench.
https://www.fpga4student....-for-single-port-ram.html
Vergeleken met het plaatje in dat artikel is de ModelSim simulatie vanuit Quartus die ik probeerde identiek.


....


De fpga4student website is misschien niet de eerste keuze om mee te beginnen, dan zou ik eerder deze playlist eens bekijken: YouTube: The Intro - An Introduction To FPGA And CPLD - PyroEDU
maar met een beetje basis en met wat advies van een AI assistent zitten er best leuke projecten bij voor de geinteresseerde

https://www.fpga4student.com/
.

[ Voor 5% gewijzigd door kitao op 14-01-2026 17:52 ]

[Nox]

Ik ben bezig om alle verlichting in huis om te zetten naar led, veelal dc 24v. Nu heb ik op verschillende plekken diverse verschillende stroomsterkten nodig tussen de 1A en 4A, heeft iemand een idee welke drivers goed zijn? Op de webshops zijn er duizenden modellen te vinden, het probleem is dat je constant verschillende modellen en typen hebt, de een waterdicht, de ander IP00. De plekken waar ze komen zijn niet altijd vrij van vingers, dus ik heb het liefst gesloten behuizingen welke ik kan openen, een normaal netsnoer in kan schroeven met een paar adereindhulsjes en dat het geheel geen schokken oplevert. Vaak zie je exemplaren waar er gewoon 4 draden uit steken, dan moet ik er weer lasdoosjes tussen zetten en dan is het snoer nog een stukje enkel geisoleerd, allemaal niet het fraaiste. Iemand een merk dat zoiets heeft voor een redelijke prijs en dat ze deze in verschillende vermogens verkopen?

Op amazon kwam ik deze units tegen, in enkel 30 en 60 watt uitvoering dus niet genoeg, maar is wel precies wat ik zoek qua form-factor/aansluitmogelijkheden:
https://www.amazon.com/dp/B09WR3QMB6

[kitao]

@Nox
Misschien dat hier wat voor je bij zit?

LED Technologies
500W 24V Constant Voltage LED Driver - LEDTech
https://www.ledtechnologi...-500w-24v-led-driver.html

Hiline Lighting
LED Driver | 24V | 500W | IP67 | high efficiency | constant voltage
https://www.hiline-lighti...p67-ec-5060440715273.html

Amazon
LED Driver 24V 500W IP20 UL Listed, Transformer for LED Lights, LED ...
https://www.amazon.com/CE...mer-100-130/dp/B0D7QSRSXD




UK LED Lights
24V LED Drivers & Power Supplies | IP67 Waterproof | 100W-500W
https://www.ukledlights.co.uk/collections/24-led-drivers

citi-led.co.uk
24V | 500W | LumiPower LED Driver | IP67
https://citi-led.co.uk/le...ower-led-driver-ip67.html

www.amazon.com
24V LED Driver 60 Watt Constant Voltage, Mains Transformer 120V AC to 24V DC, 5A Power Supply Adapter for Low Voltage LED Strips Under Cabinet Light G4 MR16 MR11 Bulb Lamps Spotlights Downlights - Amazon.com
https://www.amazon.com/dp/B09WR3QMB6

[kitao]

Het nut van een AI Assistent ...
Geinspireerd door https://eecs.blog/8-bit-computer-ram/ ,maar die helaas niet compileert, zie vorige post hierboven, iets soortgelijks geprobeerd op te zetten maar kleiner, met een Ram8x4. Helaas ben ik niet programmeervaardig en het moest maatwerk worden dus op het web vind je waarschijnlijk geen kant en klaar design. Daarom een op maat gesneden verzoek voor een Vhdl-design en een bijbehorende Ino-sketch bij de Copiloot ingediend en warempel, dat kwam er meteen uitrollen met een testbench erbij als bonus.
Heb er niets aan hoeven wijzigen, enkel op volgorde wat pinnen toewijzen en erin flashen.

.

Waar de assistent wel richting aangaf maar toch erg lastig bleek om rond te krijgen is het non-volatile maken van het Fpga boardje. De EP4CE6E22C8N heeft pal achter de JTAG-header een Serial Configuration Device, de EPCS4N2422X chip die vanuit de Quartus software met een geconverteerde programmeer file in serie met de Fpga chip moet worden gezet. Althans, dat hoeft niet perse maar dan zodra de spanning eraf gaat is de Fpga gewist. De EPCS4 herstelt dat.

De Uno geeft via een level shifter de 8 adressen (3 lijnen) en de 4 bits data en een klok. Toen waren de level pinnetjes op vandaar de Write Enable via een 1K/2K spanningsdeler. De writes komen meteen op 4 van de 5 onboard output ledjes te staan.

Ter voorbereiding bij het handmatig testen voor het kloksignaal een MC14490 Hex Contact Bounce Eliminator chip gebruikt.
YouTube: Analysis of switch debouncing using an MC14490 IC
Datablad
https://www.digikey.com/h...f9341633f1522f5a792eb622c


EP4CE6E22C8N Development Board FPGA Core System Board Module Compatible with Altera CycloneIV
.

[ Voor 11% gewijzigd door kitao op 17-01-2026 14:21 . Reden: Plaatje toegevoegd ]

[PD2JK]

Een probleem met een ogenschijnlijk simpele oplossing; een receiver met geheugenverlies. Na het wegnemen van de netspanning zijn de presets van de FM tuner verdwenen. Waarschijnlijk is er een (al dan niet gesoldeerde) knoopcel aan vervanging toe, of een 'supercap'. Deze is alleen nergens te bekennen in deze Onkyo DR-S501.
Kijk ik er overheen? In de service manual kan ik hem ook niet vinden. Niets met een battery aanduiding of een condensator van bijvoorbeeld 1F. Wel een 16V 10000uF, zou dat hem zijn? Die ziet er nog prima uit.
Achter het display / knoppen is ook niets te vinden wat voor langere tijd een spanning vast kan houden.Ik vond het geen eigen topic waard, maar mocht een mod er anders over denken dan is een nieuwe thread ook prima.

[memphis]

Een condensator hoeft niet goed te zijn als hij er nog wel goed uit ziet, je zou hem eruit moeten halen en op een tester/meter zetten om te zien hoeveel capaciteit hij verloren heeft. Persoonlijk denk ik dat 10.000-16v niet de condensator voor het geheugen is. Gezien dit ding nog niet zo'n oud ontwerp is zou je inderdaad iets van een 1F-5.5v supercap verwachten.
Andere optie is dat hij toch flashgeheugen gebruikt en daar misschien niets meer in geschreven wordt.

[kitao]

@PD2JK
Dit is volgens de assistent:
4. Where it physically lives
Onkyo often used:
24C02 / 24C04 / 24C08 I²C EEPROMs
Or a microcontroller with internal flash (Renesas, NEC, or Toshiba)
If you open the unit, look for:
A small 8‑pin SOIC chip near the system microcontroller
Markings like 24C02, 24C04, BR24L, M24Cxx, etc.
That chip would hold presets, speaker settings, and system configuration.

Er stond nog meer info maar het is niet toegestaan dat te plaatsen.
Wel stond er nog een handleiding bij:
https://manualsdump.com/e...40?utm_source=copilot.com
Maar die zou wel info geven hoe te presetten maar niet hoe dat in de hardware bewerkstelligt wordt.
.
En dat het gezien de era van de Tuner het onwaarschijnlijk is dat :
Battery‑backed SRAM Used in older 90s receivers; rare by mid‑2000s. Unlikely
Given the DR‑S501’s age (2004–2006), EEPROM or MCU flash is the most probable.

[DjoeC]

PD2JK schreef op zondag 18 januari 2026 @ 13:14:
Een probleem met een ogenschijnlijk simpele oplossing; een receiver met geheugenverlies. Na het wegnemen van de netspanning zijn de presets van de FM tuner verdwenen. Waarschijnlijk is er een (al dan niet gesoldeerde) knoopcel aan vervanging toe, of een 'supercap'. Deze is alleen nergens te bekennen in deze Onkyo DR-S501.
Kijk ik er overheen? In de service manual kan ik hem ook niet vinden. Niets met een battery aanduiding of een condensator van bijvoorbeeld 1F. Wel een 16V 10000uF, zou dat hem zijn? Die ziet er nog prima uit.
Achter het display / knoppen is ook niets te vinden wat voor langere tijd een spanning vast kan houden.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Ik vond het geen eigen topic waard, maar mocht een mod er anders over denken dan is een nieuwe thread ook prima.

Het handboek: https://www.scribd.com/do...7405/onkyo-service-manual (ik ga er geen account aanmaken) maar google zegt: "Memory preservation This unit does not require memory preservation batteries. _m0v- A built-in memory power back-up system preserves contents of| the memory ..." Er zal dus vast wel iets meer over in het handboek staan.....

[Hans1990]

Batterij/supercap is meer voor een RTC die moet doorblijven draaien.
PC's koppelen er vaak ook BIOS instellingen (SRAM) aan zodat die gereset worden. Maar dat hoeft natuurlijk niet als men het op non-volatile storage zou opslaan..

Ik heb ook even de service manual er bij gepakt, maar lijkt er op dat de MPU een 24C01 EEPROM heeft op IC613.
Ik zou dus eens gaan zoeken rond 600-nummeringen om te kijken of daar iets geks te zien is. Meestal komen deze ICs in een kleine 8-pin SOIC package voor.

Opzich zou zo'n EEPROM niet snel moeten stuk gaan. De meeste kunnen minstens 100K-1M writes aan. Maar geen idee hoe vaak dit apparaat besluit om iets weg te schrijven. Als zo'n device elke minuut er iets heen schrijft, dan heb je na 1 jaar wel een half miljoen writes te pakken. (zou imo ook gigantisch design oversight zijn)

[PD2JK]

We gaan er eens mee aan de slag, bedankt voor de reacties. Ik heb een TL866-II programmer, misschien kan die het IC uitlezen/testen als ik er zo'n klem (soort wasknijper met contactpunten aan het eind) erop zet.
