[IR] Het grote Ik wil/heb een warmtebeeldcamera

[Guidooow]

MSXBas schreef op dinsdag 11 april 2023 @ 12:10:
hoe goed meet zo'n warmtebeeldcamera eigenlijk bij hoogglansoppervlakken?

De spiegeling wordt heel goed gemeten, maar dat is waarschijnlijk niet wat je wilt
Dat is het nadeel van warmtebeeldcamera's en dus goed om rekening mee te houden!

[MSXBas]

zijn er nog trucs om niet de temperatuur van de spiegeling te meten?

[vanaalten]

MSXBas schreef op dinsdag 11 april 2023 @ 12:22:
zijn er nog trucs om niet de temperatuur van de spiegeling te meten?

Ik zou denken dezelfde truc die ik ook voor ramen voorbij heb zien komen: stukje afplakken met schilderstape en de temperatuur van dat stuk meten.

[Whiskey48]

Hehe, lachen zo'n warmtemeter zeg! Niet verwacht dat de schakelaars in de meterkast zo warm zouden worden!

[ Voor 162% gewijzigd door Whiskey48 op 11-04-2023 13:10 ]

[xah5kiDe]

MSXBas schreef op dinsdag 11 april 2023 @ 12:10:
hoe goed meet zo'n warmtebeeldcamera eigenlijk bij hoogglansoppervlakken?

Hoogglans kan er voor zorgen dat het ook voor thermische straling werkt als een spiegel. Je meet dan niet het oppervlak maar de omgeving die erin reflecteert. Glas is daar een goed voorbeeld van. Je ziet jezelf dan gewoon staan. Beste optie is altijd een zwart stukje plakband eroverheen doen. Dat plakbandje zal een emissiviteit van rond de 0.95 hebben. Gaat het je om relatieve meting (is er een plek warm/koud) dan zal het nog steeds prima werken, door je camera te bewegen als je een 'spot' ziet. Beweegt de spot ten opzichte van het oppervlak dan is het reflectie. Zoniet dan is het een echte warmteplek.

[MrBas]

Whiskey48 schreef op dinsdag 11 april 2023 @ 13:09:
[Afbeelding]

[Afbeelding]

[Afbeelding]


Hehe, lachen zo'n warmtemeter zeg! Niet verwacht dat de schakelaars in de meterkast zo warm zouden worden!

Met mijn werk als inspecteur komt ik ze wel eens tegen van 109 graden , maar bij normaal bedrijf kunnen ze wel tussen de 50-60 graden komen.

[redwing]

vanaalten schreef op dinsdag 11 april 2023 @ 12:38:
[...]

Ik zou denken dezelfde truc die ik ook voor ramen voorbij heb zien komen: stukje afplakken met schilderstape en de temperatuur van dat stuk meten.

Yup, dat is het enige dat werkt. Zelfs bij de duurdere versies heb je dit probleem, ik heb dat hier gehad met een brand in de schoorsteenpijp waarbij de brandweer de temp niet kon controleren met de warmtebeeldcamera, maar echt een tempsensor op de pijp zelf moesten gebruiken (gelukkig was het een goede dubbelwandige pijp, dus de brand was volledig in de pijp zelf gebleven)

[Waterbeesje]

Ik zit ook serieus na te denken zo'n PC210 aan te schaffen. Straks in juni krijg ik de sleutels van mijn nieuwe huis (bij 1994) waar op verschillende vlakken wat te behalen moet zijn, en ik wil weten waar de knelpunten zitten.

Nu ziet ik dat Eleshop hen momenteel verkoopt voor €395.
Dit is natuurlijk wat meer dan bij ome Ali, waar deze voor €330 staat nu. Komt daar nog btw overheen, kan ik hem beter in NL bestellen lijkt mij? Dan heb ik ook nog recht op fatsoenlijk garantie en zo

Of mis ik iets?

[ Voor 0% gewijzigd door Waterbeesje op 11-04-2023 20:10 . Reden: typo ]

[sjirafje]

Waterbeesje schreef op dinsdag 11 april 2023 @ 20:10:
Ik zit ook serieus na te denken zo'n PC210 aan te schaffen. Straks in juni krijg ik de sleutels van mijn nieuwe huis (bij 1994) waar op verschillende vlakken wat te behalen moet zijn, en ik wil weten waar de knelpunten zitten.

Nu ziet ik dat Eleshop hen momenteel verkoopt voor €395.
Dit is natuurlijk wat meer dan bij ome Ali, waar deze voor €330 staat nu. Komt daar nog btw overheen, kan ik hem beter in NL bestellen lijkt mij? Dan heb ik ook nog recht op fatsoenlijk garantie en zo

Of mis ik iets?

Prijs op Ali is inclusief btw. Garantie en service is bij Eleshop natuurlijk 10x makkelijker.

[radeoxx]

Waterbeesje schreef op dinsdag 11 april 2023 @ 20:10:
Ik zit ook serieus na te denken zo'n PC210 aan te schaffen. Straks in juni krijg ik de sleutels van mijn nieuwe huis (bij 1994) waar op verschillende vlakken wat te behalen moet zijn, en ik wil weten waar de knelpunten zitten.

Nu ziet ik dat Eleshop hen momenteel verkoopt voor €395.
Dit is natuurlijk wat meer dan bij ome Ali, waar deze voor €330 staat nu. Komt daar nog btw overheen, kan ik hem beter in NL bestellen lijkt mij? Dan heb ik ook nog recht op fatsoenlijk garantie en zo

Of mis ik iets?

Gewoon bestellen bij Ali joh.

330 is al incl BTW.

[pietje63]

Volgens mij zijn op Ali de prijzen alleen inclusief btw als de prijs < €150

[sjirafje]

pietje63 schreef op dinsdag 11 april 2023 @ 20:51:
Volgens mij zijn op Ali de prijzen alleen inclusief btw als de prijs < €150

De prijs die je ziet op ali is inclusief btw, bij het afrekenen wordt de btw van het te betalen bedrag afgetrokken als het totaal meer bedraagt dan 150 ex btw. De btw moet je in dat geval aan postnl betalen.

[yannickluyckx]

Ik heb gisteren eindelijk een Guide PC210 voor mijn verjaardag gekregen!
Na wat te spelen met het ding, valt me toch op dat uitlijning in de MIF mode vrij ver afwijkt met de werkelijkheid.
Zie onderstaand voorbeeld waarbij ik op de Esc-toets druk.
Is dit normaal? Ik snap natuurlijk ook wel dat beide sensoren met een afstand uit elkaar zitten, maar software matig kan dit toch redelijk ge-mapped worden, lijkt mij?

[JeroenH]

yannickluyckx schreef op maandag 24 april 2023 @ 22:10:
software matig kan dit toch redelijk ge-mapped worden, lijkt mij?

De FLIR software in mijn telefoon heeft een schuifje (onderaan, met dat tulpje er naast) waarmee je de thermische en optische beelden goed over elkaar kan leggen:



Dit kan overigens zowel vóór het nemen van de foto, maar ook bij een al genomen foto.

[xah5kiDe]

Ja als MIF belangrijk is, dan moet je niet deze Guide hebben. Persoonlijk vind ik de resolutie dusdanig dat de MIF niet echt nodig is. Op afstand werkt het verder wel redelijk.

[ThinkPad]

Ik heb die overlay ook uitstaan, de resolutie van de thermische camera alleen is voor mij al hoog genoeg om duidelijke afbeeldingen te maken.

[Toine1]

Gezien het prijs verschil tussen de Guide €350 en deze https://www.eleshop.nl/in...dcamera-voor-android.html of deze https://www.eleshop.nl/un...ra-for-android-usb-c.html zit ik er toch over over wegen om 1 van deze Android camera’s te kopen.
Ik wil er warmte lekken en slechte isolatie spots mee detecteren rondom het huis, verder wil ik deze binnen gebruiken voor mijn elektrische aansluitingen bv in de meterkast en stopcontacten.

De spec’s van deze Android camera’s lijken mij hetzelfde. Heeft iemand ervaring met deze 2 modellen en wat is de beste keuze hier. Of kan ik voor die €80,- extra beter de Guide PC210 kopen?

[-DarkShadow-]

yannickluyckx schreef op maandag 24 april 2023 @ 22:10:
Ik heb gisteren eindelijk een Guide PC210 voor mijn verjaardag gekregen!
Na wat te spelen met het ding, valt me toch op dat uitlijning in de MIF mode vrij ver afwijkt met de werkelijkheid.
Zie onderstaand voorbeeld waarbij ik op de Esc-toets druk.
Is dit normaal? Ik snap natuurlijk ook wel dat beide sensoren met een afstand uit elkaar zitten, maar software matig kan dit toch redelijk ge-mapped worden, lijkt mij?


[Afbeelding]

[Afbeelding]

Je maakt beelden van dichtbij. Dan speelt parallax een grote rol. Verder weg, zeg maar vanaf 2 meter werkt het veel beter. Het nut van MIF is overigens beperkt met de hoge resolutie van de PC210.

Toine1 schreef op zondag 7 mei 2023 @ 16:54:
Gezien het prijs verschil tussen de Guide €350 en deze https://www.eleshop.nl/in...dcamera-voor-android.html of deze https://www.eleshop.nl/un...ra-for-android-usb-c.html zit ik er toch over over wegen om 1 van deze Android camera’s te kopen.
Ik wil er warmte lekken en slechte isolatie spots mee detecteren rondom het huis, verder wil ik deze binnen gebruiken voor mijn elektrische aansluitingen bv in de meterkast en stopcontacten.

De spec’s van deze Android camera’s lijken mij hetzelfde. Heeft iemand ervaring met deze 2 modellen en wat is de beste keuze hier. Of kan ik voor die €80,- extra beter de Guide PC210 kopen?

Voor jouw toepassing is de Android camera prima. De UNI-T app is niet slecht. Je hebt wel een kans dat de software support over 5 jaar is opgehouden en je dan een nieuwe telefoon hebt die niet compatible is. Met een stand-alone apparaat koop je wat dat betreft een stukje zekerheid.

[paQ]

Whiskey48 schreef op dinsdag 11 april 2023 @ 13:09:
[Afbeelding]

[Afbeelding]

[Afbeelding]


Hehe, lachen zo'n warmtemeter zeg! Niet verwacht dat de schakelaars in de meterkast zo warm zouden worden!

Wat een mooie resolutie!
Welke is dat?

[Whiskey48]

paQ schreef op woensdag 10 mei 2023 @ 18:15:
[...]

Wat een mooie resolutie!
Welke is dat?

€ 248,95 48%OFF | Mileseey TR256B TR256E IR Thermal Imager Camera 256*192 Resolution 7 Palettes with 2MP Visual Light 25HZ 13 Languages NETD 40mK
https://a.aliexpress.com/_EvLZkjj

Deze. Ik hoefde vreemdgenoeg geen btw of inklaring te betalen. Geen idee waarom niet.
Ik had hem voor €160. Nu zou dat €180 zijn met de huidige sale.

[ Voor 7% gewijzigd door Whiskey48 op 10-05-2023 18:49 ]

[paQ]

Dat merk heeft wel mee rgrappig gereedschap. Goeie laser rolmaat combi ook

[heritage]

Goedenavond,

Ik kwam dit topic tegen via Google en heb het met veel interesse doorgelezen. Nu wilde ik eens om advies vragen.

Wij hebben op onze bank last van tocht, het is een stuk erger als het waait. Daardoor denk ik echt dat er ergens een luchtlek zit. We hebben de woning nu ongeveer 2 jaar in bezit en het is altijd geweest.

Ik heb wel wat ideeën waar het vandaan zou kunnen komen. De bank staat bijvoorbeeld voor een grote raampartij met 22 jaar oud dubbelglas, wellicht komt het wel vanaf de vernsterbank. Ook zou het misschien vanuit de kruipruimte kunnen komen of wellicht vanuit de schoorsteen. Maar ik kom er met waxinelichtjes helaas niet achter.

Nu wil ik jullie eens om advies vragen. Zou ik de tocht met een redelijke warmtebeeldcamera (bijvoorbeeld de PC210) kunnen opsporen? Of zou ik er beter aan doen om een professioneel bedrijf in te schakelen voor bijvoorbeeld een blower doortest?

Ik hoop op wat ervaringen van mensen die in een vergelijkbare situatie zaten. Is het gelukt om de tocht op te sporen met de warmtebeeldcamera?

[Whiskey48]

heritage schreef op maandag 15 mei 2023 @ 19:24:
Goedenavond,

Ik kwam dit topic tegen via Google en heb het met veel interesse doorgelezen. Nu wilde ik eens om advies vragen.

Wij hebben op onze bank last van tocht, het is een stuk erger als het waait. Daardoor denk ik echt dat er ergens een luchtlek zit. We hebben de woning nu ongeveer 2 jaar in bezit en het is altijd geweest.

Ik heb wel wat ideeën waar het vandaan zou kunnen komen. De bank staat bijvoorbeeld voor een grote raampartij met 22 jaar oud dubbelglas, wellicht komt het wel vanaf de vernsterbank. Ook zou het misschien vanuit de kruipruimte kunnen komen of wellicht vanuit de schoorsteen. Maar ik kom er met waxinelichtjes helaas niet achter.

Nu wil ik jullie eens om advies vragen. Zou ik de tocht met een redelijke warmtebeeldcamera (bijvoorbeeld de PC210) kunnen opsporen? Of zou ik er beter aan doen om een professioneel bedrijf in te schakelen voor bijvoorbeeld een blower doortest?

Ik hoop op wat ervaringen van mensen die in een vergelijkbare situatie zaten. Is het gelukt om de tocht op te sporen met de warmtebeeldcamera?

Zelfde situatie, toch is goed te zien.
Bij mij niet gek waar dit vandaan kwam ... Het tochtrooster .

Verder doen gordijnen of houten jaloezieën veel voor het tegengaan van koude maar binnen.

[natural colour]

heritage schreef op maandag 15 mei 2023 @ 19:24:
Goedenavond,

Ik kwam dit topic tegen via Google en heb het met veel interesse doorgelezen. Nu wilde ik eens om advies vragen.

Wij hebben op onze bank last van tocht, het is een stuk erger als het waait. Daardoor denk ik echt dat er ergens een luchtlek zit. We hebben de woning nu ongeveer 2 jaar in bezit en het is altijd geweest.

Ik heb wel wat ideeën waar het vandaan zou kunnen komen. De bank staat bijvoorbeeld voor een grote raampartij met 22 jaar oud dubbelglas, wellicht komt het wel vanaf de vernsterbank. Ook zou het misschien vanuit de kruipruimte kunnen komen of wellicht vanuit de schoorsteen. Maar ik kom er met waxinelichtjes helaas niet achter.

Nu wil ik jullie eens om advies vragen. Zou ik de tocht met een redelijke warmtebeeldcamera (bijvoorbeeld de PC210) kunnen opsporen? Of zou ik er beter aan doen om een professioneel bedrijf in te schakelen voor bijvoorbeeld een blower doortest?

Ik hoop op wat ervaringen van mensen die in een vergelijkbare situatie zaten. Is het gelukt om de tocht op te sporen met de warmtebeeldcamera?

Uit eigen ervaring; luchtrooster in de ramen/ kozijn; onder de vensterbanken vandaan (kieren naar spouw), koudeval langs de ramen (alleen bij koude buiten temperaturen uiteraard).
Zou ook kieren langs het kozijn kunnen zijn.

[heritage]

Whiskey48 schreef op maandag 15 mei 2023 @ 19:32:
[...]


Zelfde situatie, toch is goed te zien.
Bij mij niet gek waar dit vandaan kwam ... Het tochtrooster .

Verder doen gordijnen of houten jaloezieën veel voor het tegengaan van koude maar binnen.

Er zitten inderdaad ook 2 luchtroosters in die buurt, maar ook als ze dicht zitten blijft het aanwezig. Het zijn wel oude roosters (zonder zo'n wind kapje dat je tegenwoordig vaker ziet). Zou dus heel goed kunnen.

Wel fijn om te horen dat het jou is gelukt om het op te sporen met een warmtebeeld camera . Dan ga ik het denk ik toch(t) maar een poging geven.

Is de PC210 camera goed genoeg of heb je een andere aanbeveling in die prijscategorie?

[ Voor 6% gewijzigd door heritage op 15-05-2023 19:42 ]

[heritage]

natural colour schreef op maandag 15 mei 2023 @ 19:33:
[...]


Uit eigen ervaring; luchtrooster in de ramen/ kozijn; onder de vensterbanken vandaan (kieren naar spouw), koudeval langs de ramen (alleen bij koude buiten temperaturen uiteraard).
Zou ook kieren langs het kozijn kunnen zijn.

Dit zou het allemaal kunnen zijn. Ik ben ook in de kruipruimte geweest en daar zie ik dat op de plek waar ik denk dat het vandaan moet komen ook een luchtrooster is geplaatst voor de kruipruimte ventilatie. Die gaat door de buitenmuur en de spouw naar de kruipruimte. Ik heb het vermoeden dat het daar wel eens iets mee te maken kan hebben, dat de wind via de spouw "ergens" de kamer in komt.

Maar is het jou gelukt om dit op te sporen met een warmtebeeldcamera?

[Andrehj]

heritage schreef op maandag 15 mei 2023 @ 19:37:

Wel fijn om te horen dat het jou is gelukt om het op te sporen met een warmtebeeld camera . Dan ga ik het denk ik toch(t) maar een poging geven.

Is de PC210 camera goed genoeg of heb je een andere aanbeveling in die prijscategorie?

Die camera is prima (heb ik ook) maar die werkt (net als andere warmtebeeldcameras) met temperatuurverschil. Je kunt dus geen tocht detecteren, maar wel lokaal koude plekken. En dat ook alleen als het buiten koud is.
Dit gaat dus het beste op koude winterdagen.

[heritage]

Andrehj schreef op maandag 15 mei 2023 @ 19:46:
[...]

Die camera is prima (heb ik ook) maar die werkt (net als andere warmtebeeldcameras) met temperatuurverschil. Je kunt dus geen tocht detecteren, maar wel lokaal koude plekken. En dat ook alleen als het buiten koud is.
Dit gaat dus het beste op koude winterdagen.

Oke duidelijk, dus je zegt daarmee dat je niet specifiek de tocht (luchtstroom) kunt zien maar alleen de koude plek waar de tocht vandaan moet komen? Begrijp ik dat goed?

[Andrehj]

heritage schreef op maandag 15 mei 2023 @ 19:49:
Oke duidelijk, dus je zegt daarmee dat je niet specifiek de tocht (luchtstroom) kunt zien maar alleen de koude plek waar de tocht vandaan moet komen? Begrijp ik dat goed?

Ja.

[Seafarer]

heritage schreef op maandag 15 mei 2023 @ 19:40:
[...]


Dit zou het allemaal kunnen zijn. Ik ben ook in de kruipruimte geweest en daar zie ik dat op de plek waar ik denk dat het vandaan moet komen ook een luchtrooster is geplaatst voor de kruipruimte ventilatie. Die gaat door de buitenmuur en de spouw naar de kruipruimte. Ik heb het vermoeden dat het daar wel eens iets mee te maken kan hebben, dat de wind via de spouw "ergens" de kamer in komt.

Maar is het jou gelukt om dit op te sporen met een warmtebeeldcamera?

Beton vloer of houtenvloer?

[heritage]

Seafarer schreef op maandag 15 mei 2023 @ 20:16:
[...]

Beton vloer of houtenvloer?

Het betreft een betonvloer in een twee-onder-een kap woning (bouwjaar 2000).

[Seafarer]

heritage schreef op maandag 15 mei 2023 @ 20:19:
[...]


Het betreft een betonvloer in een twee-onder-een kap woning (bouwjaar 2000).

Dan is tocht door of naast de vloer onwaarschijnlijk.

Maar zoals eerder gesuggereerd, tocht uit de spouw door kiertjes. Heb je een stenen venster bank vanuit de nieuwbouw? Dan zou ik deze rondom ietsje uitkrabben en netjes afkitten.
Is het kozijn voorzien van "tocht latten/ afwerk latten" dan deze verwijderen, het hele kozijn afkitten en de latten weer in de natte kit aanbrengen. Moet dicht zijn dan.

Heb je ventilatie roosters, die kunnen verkeerd geplaatst zijn en daardoor wat lekken langs de rand afdichtingen. Maar is standje dicht ook dicht? Vervuiling op het klepje kan ook nog zorgen voor tocht.

[heritage]

Seafarer schreef op maandag 15 mei 2023 @ 20:35:
[...]

Dan is tocht door of naast de vloer onwaarschijnlijk.

Maar zoals eerder gesuggereerd, tocht uit de spouw door kiertjes. Heb je een stenen venster bank vanuit de nieuwbouw? Dan zou ik deze rondom ietsje uitkrabben en netjes afkitten.
Is het kozijn voorzien van "tocht latten/ afwerk latten" dan deze verwijderen, het hele kozijn afkitten en de latten weer in de natte kit aanbrengen. Moet dicht zijn dan.

Heb je ventilatie roosters, die kunnen verkeerd geplaatst zijn en daardoor wat lekken langs de rand afdichtingen. Maar is standje dicht ook dicht? Vervuiling op het klepje kan ook nog zorgen voor tocht.

Bedankt voor de tips! Er is inderdaad een stenen vensterbank vanuit de nieuwbouw (zit een houten overheen). Er zijn inderdaad ventilatierooster, het zijn van die oude met alleen een klepje. Bij huizen van een paar jaar jonger zie ik veelal dat er een metalen windkapje op zit (soort van afdakje zeg maar), dat hebben de mijne niet. Zijn gewoon plastic open / dicht en sluit inderdaad niet geweldig. Daar is volgens mij weinig aan te doen.

[Seafarer]

heritage schreef op maandag 15 mei 2023 @ 20:42:
[...]


Bedankt voor de tips! Er is inderdaad een stenen vensterbank vanuit de nieuwbouw (zit een houten overheen). Er zijn inderdaad ventilatierooster, het zijn van die oude met alleen een klepje. Bij huizen van een paar jaar jonger zie ik veelal dat er een metalen windkapje op zit (soort van afdakje zeg maar), dat hebben de mijne niet. Zijn gewoon plastic open / dicht en sluit inderdaad niet geweldig. Daar is volgens mij weinig aan te doen.

Rooster aan de binnenzijde kan er meestal afgehaald worden en dan klepje schoon poetsen.

[Whiskey48]

heritage schreef op maandag 15 mei 2023 @ 19:37:
[...]


Er zitten inderdaad ook 2 luchtroosters in die buurt, maar ook als ze dicht zitten blijft het aanwezig. Het zijn wel oude roosters (zonder zo'n wind kapje dat je tegenwoordig vaker ziet). Zou dus heel goed kunnen.

Wel fijn om te horen dat het jou is gelukt om het op te sporen met een warmtebeeld camera . Dan ga ik het denk ik toch(t) maar een poging geven.

Is de PC210 camera goed genoeg of heb je een andere aanbeveling in die prijscategorie?

Ik heb er een van AliExpress voor €160 a €180. Die werkt bij mij goed. Anders zou ik idd voor de PC210 gaan.

[ViezeVis]

Hoi allen,

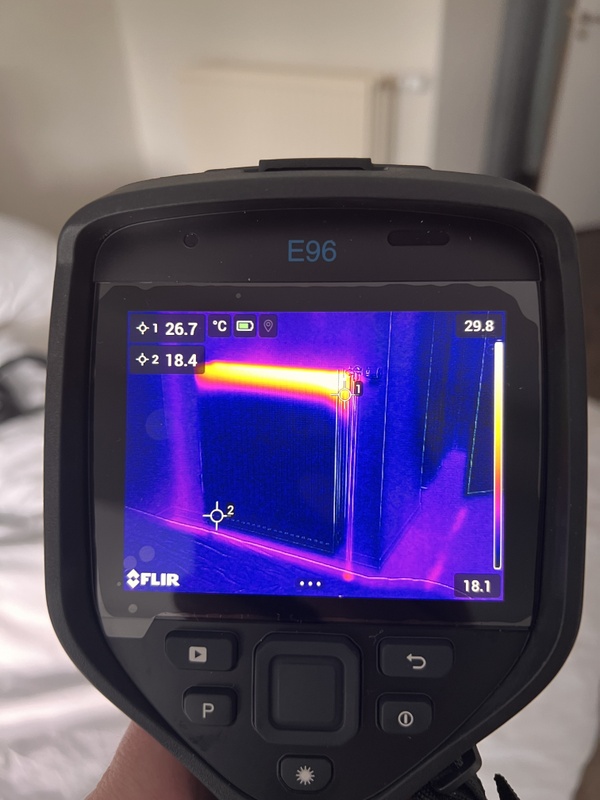

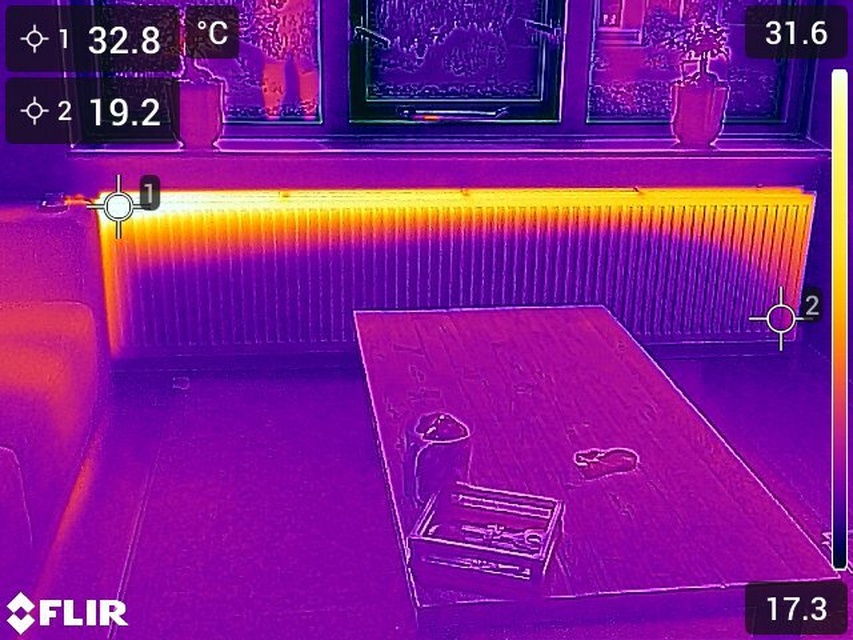

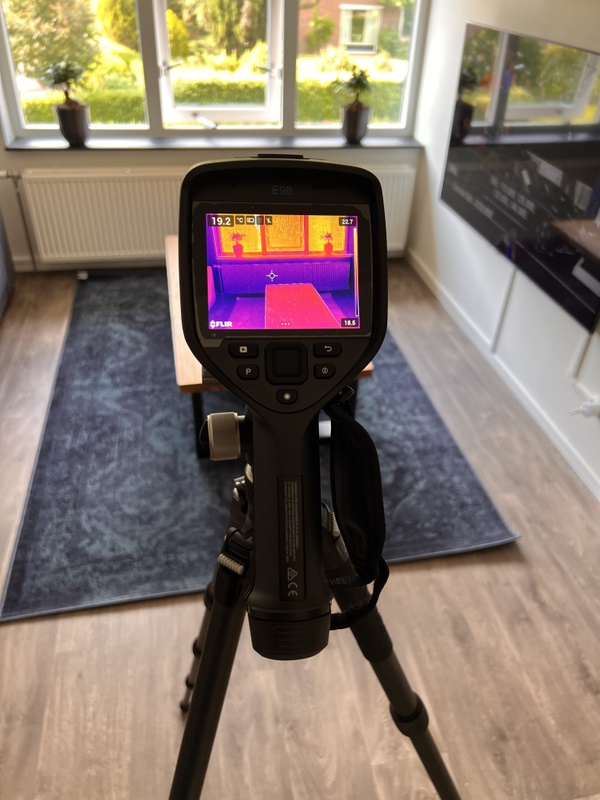

Is met de PC210 ook lekdetectie mogelijk? Er is een thermograaf geweest met een Flir E5 die het opviel dat de warmwaterleiding onderbroken werd halverwege. We hebben lekkage in de badkamer, maar nu een maand later lijkt er nog weinig te zijn veranderd in de vochtwaardes in de muren/onder de vloeren. De aannemer van verzekering stelt kitnaden maar ik heb redelijk wat twijfels. Bovendien lijkt mij zo'n apparaat ook wel gaaf om te hebben



(Zie vb hieronder de situatie, die wil ik zelf nader gaan volgen)

[ Voor 6% gewijzigd door ViezeVis op 22-05-2023 00:38 ]

[_JGC_]

@heritage Komende winter kan je goed testen: hele huis potdicht maken, alle ramen, deuren en roosters dicht en dan de mechanische ventilatie op volle toeren laten draaien.
Je MV zal dan de lucht via kieren en gaten moeten aanzuigen. De koude plekken kan je dan zien met een warmtebeeldcamera.
Zegmaar de DHZ versie van een blowerdoortest.

[Seafarer]

_JGC_ schreef op maandag 22 mei 2023 @ 00:45:
@heritage Komende winter kan je goed testen: hele huis potdicht maken, alle ramen, deuren en roosters dicht en dan de mechanische ventilatie op volle toeren laten draaien.
Je MV zal dan de lucht via kieren en gaten moeten aanzuigen. De koude plekken kan je dan zien met een warmtebeeldcamera.
Zegmaar de DHZ versie van een blowerdoortest.

Afzuigkap ook aan.

[redwing]

ViezeVis schreef op maandag 22 mei 2023 @ 00:37:
Hoi allen,

Is met de PC210 ook lekdetectie mogelijk? Er is een thermograaf geweest met een Flir E5 die het opviel dat de warmwaterleiding onderbroken werd halverwege. We hebben lekkage in de badkamer, maar nu een maand later lijkt er nog weinig te zijn veranderd in de vochtwaardes in de muren/onder de vloeren. De aannemer van verzekering stelt kitnaden maar ik heb redelijk wat twijfels. Bovendien lijkt mij zo'n apparaat ook wel gaaf om te hebben


[Afbeelding]
(Zie vb hieronder de situatie, die wil ik zelf nader gaan volgen)

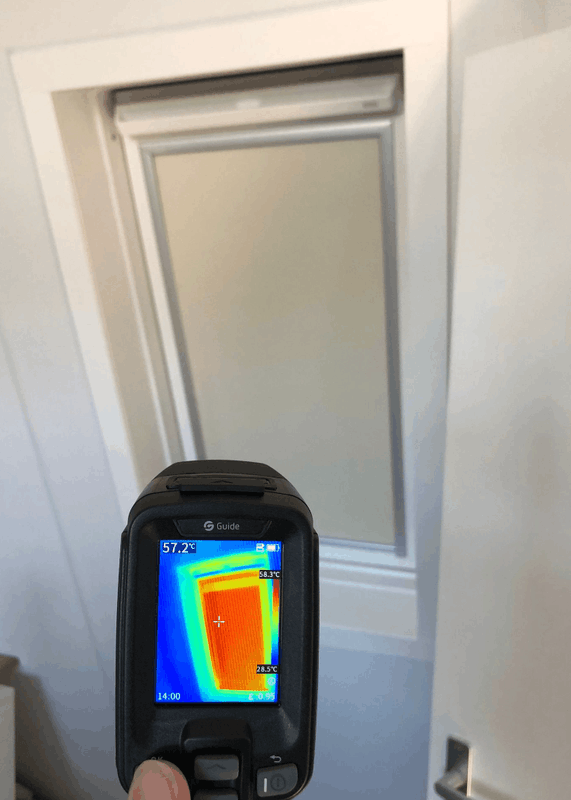

Een E5 zal natuurlijk wat beter zijn, maar dit soort plaatjes kun je met de PC210 ook prima maken. Ik merk dat de PC210 wat absolute temperaturen betreft wel wat drift, maar warmte-plaatjes maken kan ie prima

[TimDJ]

Weet iemand hoe je de batterij uit de PC210 haalt? Hij gaat voorlopig even in de kast totdat het weer koud is en zou het liefste de batterij er even uit willen halen....

[ViezeVis]

redwing schreef op maandag 22 mei 2023 @ 10:52:
[...]

Een E5 zal natuurlijk wat beter zijn, maar dit soort plaatjes kun je met de PC210 ook prima maken. Ik merk dat de PC210 wat absolute temperaturen betreft wel wat drift, maar warmte-plaatjes maken kan ie prima

Dankjewel! Gisteravond besteld. Komt morgen binnen ergens. Ben benieuwd, hopelijk valt er wat te zien. Zal hier wel even een update'je doen

[ Voor 4% gewijzigd door ViezeVis op 23-05-2023 17:32 ]

[ViezeVis]

Ik heb 'm binnen en heb 'm gelijk eens ff getest. Het viel me op dat hier een vertakking zit van de warmwaterleiding, zo lijkt het. Als ik de douche aanzet, wordt het namelijk warm onder de tegelrand. Een 2-tal zaken vind ik dan gek. Op de 3e foto zie je inderdaad dat de warmwaterleiding hier wegvalt qua warmte. Dit constateerde een thermograaf ook. Maar wat mij ook opvalt (4e foto) is dat de warmtespreiding van die koppeling best wel forst lijkt en een of andere gare blauwe plek erbij. Dat leek op de afvoer in de eerste instantie maar ik ga dat nog proberen uit te sluiten. Als ik er heet water door doe lijkt dat namelijk niet zo te zijn. Dan mogelijk de koudwaterleiding (5e foto)

[ Voor 16% gewijzigd door ViezeVis op 24-05-2023 16:01 ]

[MRBaas]

Warmtebeeldcamera eigenaar meldt zich.
Onlangs de trotste eigenaar van een Flir E96 geworden. Voorheen foto’s gemaakt met een Flir One Pro, maar uiteindelijk wil je toch meer en dan met name een hogere resolutie. De E96 heeft 640x480 (307.200 pixels), met Ultramax tot 645.888 pixels.

[duvekot]

MRBaas schreef op donderdag 1 juni 2023 @ 23:13:
Warmtebeeldcamera eigenaar meldt zich.
Onlangs de trotste eigenaar van een Flir E96 geworden. Voorheen foto’s gemaakt met een Flir One Pro, maar uiteindelijk wil je toch meer en dan met name een hogere resolutie.

Die heb je dan vast niet "voor de hobby" gekocht ..

want dat is wel een hele grote stap omhoog in warmtebeeldcamera's

Ik hou het maar bij mijn tweedehands FLIR TG165

[MRBaas]

duvekot schreef op vrijdag 2 juni 2023 @ 01:08:
[...]

Die heb je dan vast niet "voor de hobby" gekocht ..

want dat is wel een hele grote stap omhoog in warmtebeeldcamera's

Ik hou het maar bij mijn tweedehands FLIR TG165

Is inderdaad geen hobby, dit is een zakelijke aankoop. 😊

[Seafarer]

MRBaas schreef op donderdag 1 juni 2023 @ 23:13:
Warmtebeeldcamera eigenaar meldt zich.
Onlangs de trotste eigenaar van een Flir E96 geworden. Voorheen foto’s gemaakt met een Flir One Pro, maar uiteindelijk wil je toch meer en dan met name een hogere resolutie. De E96 heeft 640x480 (307.200 pixels), met Ultramax tot 645.888 pixels.


[Afbeelding]

[Afbeelding]

[Afbeelding]

Nu de kachel nog aan?

[MRBaas]

Seafarer schreef op vrijdag 2 juni 2023 @ 09:44:
[...]

Nu de kachel nog aan?

Even voor het inregelen, daarna weer uit natuurlijk

[Seafarer]

MRBaas schreef op vrijdag 2 juni 2023 @ 13:53:
[...]


Even voor het inregelen, daarna weer uit natuurlijk

Ik zou het ook doen als ik zo'n mooi speeltje had.

[MRBaas]

Seafarer schreef op vrijdag 2 juni 2023 @ 13:57:
[...]

Ik zou het ook doen als ik zo'n mooi speeltje had.

Is inderdaad een mooi speeltje. Vandaag ook maar even een statief geregeld zodat ik nog scherpere beelden kan maken.

[natural colour]

MRBaas schreef op donderdag 1 juni 2023 @ 23:13:
Warmtebeeldcamera eigenaar meldt zich.
Onlangs de trotste eigenaar van een Flir E96 geworden. Voorheen foto’s gemaakt met een Flir One Pro, maar uiteindelijk wil je toch meer en dan met name een hogere resolutie. De E96 heeft 640x480 (307.200 pixels), met Ultramax tot 645.888 pixels.


[Afbeelding]

[Afbeelding]

[Afbeelding]

Kijk, dit is het betere werk! zelf heb ik een gehackte E4 die nu een hogere resolutie en minder ruis heeft (Ja er zat softwarematig ruis in), met die van jou kun je bij elke klant komen.
Ik zie ook dat het scherm met folie is beschermd, die van mij heb ik zelf folie op het scherm aangebracht.
En kun jij het videobeeld wel opnemen?

[MRBaas]

natural colour schreef op vrijdag 2 juni 2023 @ 17:39:
[...]


Kijk, dit is het betere werk! zelf heb ik een gehackte E4 die nu een hogere resolutie en minder ruis heeft (Ja er zat softwarematig ruis in), met die van jou kun je bij elke klant komen.
Ik zie ook dat het scherm met folie is beschermd, die van mij heb ik zelf folie op het scherm aangebracht.
En kun jij het videobeeld wel opnemen?

Opnemen is geen probleem. Opnemen kan op een SD kaart, via WiFi/Bluetooth of rechtstreeks via HDMI.
Met Thermal Studio Pro Kan ik de beelden bewerken zoals het toevoegen van meetpunten of het aanpassen van het kleurenpalet.

[paQ]

Mijn Flir One gen 3 stopt er ineens mee.
Gebruik hem zo eens in de paar weken wel een keer voor het een of ander. Hij ging niet aan, kee even opladen dan. Niks. 3 laders geprobeerd en 3 kabels.
er gaat geen LED aan, nada
Ook al 30 sec knop ingehouden, met en zonder lader er aan; ik krijg hem niet tot leven gewekt.

Zou de batterij kunnen zijn natuurlijk, maar ik google me suf naar een dissassembly van de gen 3.
Iemand enig idee hoe hij open moet?

[dimi_v]

ViezeVis schreef op woensdag 24 mei 2023 @ 15:58:
Ik heb 'm binnen

Op Ail besteld? Ze lijken duurder geworden?

[Simple mind]

dimi_v schreef op donderdag 8 juni 2023 @ 23:37:
[...]


Op Ail besteld? Ze lijken duurder geworden?

22 mei 's avonds besteld en 24 mei ontvangen: kan geen bestelling bij Ali.zijn dan...

[MRBaas]

paQ schreef op maandag 5 juni 2023 @ 17:54:
Mijn Flir One gen 3 stopt er ineens mee.
Gebruik hem zo eens in de paar weken wel een keer voor het een of ander. Hij ging niet aan, kee even opladen dan. Niks. 3 laders geprobeerd en 3 kabels.
er gaat geen LED aan, nada
Ook al 30 sec knop ingehouden, met en zonder lader er aan; ik krijg hem niet tot leven gewekt.

Zou de batterij kunnen zijn natuurlijk, maar ik google me suf naar een dissassembly van de gen 3.
Iemand enig idee hoe hij open moet?

Wellicht kan je contact opnemen met een importeur van Flir, grote kans dat zij weten wat het kan zijn.

[ThinkPad]

Velux raam vol op het zuiden. 57°C. Het is warm...

[Seafarer]

ThinkPad schreef op dinsdag 13 juni 2023 @ 14:49:
[Afbeelding]

Velux raam vol op het zuiden. 57°C. Het is warm...

Ik ben benieuwd: triple of .......

[ThinkPad]

Seafarer schreef op dinsdag 13 juni 2023 @ 16:29:
[...]

Ik ben benieuwd: triple of .......

Nee, HR++.

Heb er nu aan de buitenkant maar een oud wit dekbedovertrek overheen gedaan. Ruit geeft stuk minder warmte af nu

[sjirafje]

Ik heb met die warmte ook een rondje buiten rondgelopen met de camera, ongelofelijk hoe heet die dakpannen worden! En wat een verschil tussen stoeptegels en de struiken er naast...

[Andrehj]

ThinkPad schreef op dinsdag 13 juni 2023 @ 14:49:
[Afbeelding]

Velux raam vol op het zuiden. 57°C. Het is warm...

Jammer, dat is precies het verkeerde dakvlak.
Zuidvlak is voor PV.
Noordvlak is voor dakramen.

[natural colour]

ThinkPad schreef op dinsdag 13 juni 2023 @ 16:52:
[...]

Nee, HR++.

Heb er nu aan de buitenkant maar een oud wit dekbedovertrek overheen gedaan. Ruit geeft stuk minder warmte af nu

Ik heb vorige week aan de buitenkant van de slaapkamer ramen een raamwerk met aluminium noppenfolie geplaatst (via haakjes), er komt géén warmte meer binnen, wordt terug gereflecteerd naar de zon , maar ook vrijwel geen licht, had het raamwerk nog iets kleiner moeten maken zodat er nog wat licht binnenkomt, klusje als weer wat kouder wordt.

[ThinkPad]

Andrehj schreef op dinsdag 13 juni 2023 @ 18:06:
[...]

Jammer, dat is precies het verkeerde dakvlak.
Zuidvlak is voor PV
Noordvlak is voor dakramen.

Helemaal mee eens Rondom het dakraam ligt het zuiddak al vol inderdaad

[Seafarer]

natural colour schreef op dinsdag 13 juni 2023 @ 18:44:
[...]


Ik heb vorige week aan de buitenkant van de slaapkamer ramen een raamwerk met aluminium noppenfolie geplaatst (via haakjes), er komt géén warmte meer binnen, wordt terug gereflecteerd naar de zon , maar ook vrijwel geen licht, had het raamwerk nog iets kleiner moeten maken zodat er nog wat licht binnenkomt, klusje als weer wat kouder wordt.

Zou je daar een foto van willen plaatsen aub?
Klinkt als goedkoop en zeer effectief.

[natural colour]

Seafarer schreef op dinsdag 13 juni 2023 @ 20:32:
[...]

Zou je daar een foto van willen plaatsen aub?
Klinkt als goedkoop en zeer effectief.

Doe ik! dat wordt (om on-topic te blijven) gelijk óók een warmtebeeldcamera foto!

[natural colour]

natural colour schreef op dinsdag 13 juni 2023 @ 21:13:
[...]


Doe ik! dat wordt (om on-topic te blijven) gelijk óók een warmtebeeldcamera foto!

Het dubbelzijdige gecoate aluminium noppenfolie scherm (dat dus buiten vóór het raam hangt) wordt warmer dan ik had gedacht; 27- 29°C. eerder had ik in feite niets dat de warmtestraling tegenhield, de instraling/ opwarming is voelbaar een stuk minder.
De twee ramen (+/-145x95 cm) draaien bij mij naar binnen, ik kan de schermen daarom gemakkelijk d.m.v. van haakjes plaatsen en weg halen, in het midden van het scherm zit een handgreep.
Theoretisch reflecteerd gepolijst aluminium tot 90% van de warmtestralen.
De ir foto is een gecombineerd beeld ir en zichtbaar licht, wordt bij Flir 'MSX' genoemd.

[dimi_v]

Ik vind meevallen, hoe warm was buiten op dat moment dan? Ik deed voorheen ook radiator folie aan de buitenkant van een Velux raam. Dat scheelde echt veel hitte

[Theo]

Op Banggood is de UNI-T UNi690B warmtebeeldcamera (resolutie 256 x 196, <60 mK) te krijgen voor zo'n 275 euro (121 euro korting via een code, 15 euro extra via Shopbuddies/cashbackXL). Volgens mij is dit een goede deal gezien soortgelijke camera's gewoonlijk 400+ euro zijn.




Edit: Ik zit dus vrij serieus naar een warmtebeeldcamera te kijken in het prijssegment tot 300 euro,waarbij de UNI-T 690B UNI-T 260A (beide hetzelfde, enkel verschil in wel/geen zichtbaar licht camera) , Guide T120 (helaas is de T210 buiten budget) en TOOLTOP ET920B tot nu toe nog in de race zijn. Ik wil echter ook de thermische beelden op de pc kunnen zetten en kunnen bewerken zoals het met bijv Fluke SmartView kan, waarbij ik dus achteraf een thermal image kan inladen,en per pixel de temperatuur kan zien, het kleurpallet kan aanpassen en de min/max van het pallet kan instellen (zoals hier gedaan is).

Iemand ervaring met de pc software die UNI-T, Tooltop en Guide meeleveren?

[ Voor 38% gewijzigd door Theo op 19-06-2023 15:50 ]

[xah5kiDe]

Wat je beschrijft kan met de software die bij de PC210 wordt geleverd. Dat is universele software voor alle modellen van Guide. Je kunt achteraf dus thermisch inzoomen.

[Theo]

De PC210 lijkt weer voor <250 euro te krijgen zijn bij Ali
Keus voor mij wordt dan vrij makkelijk.
Theo in "Guide PC210 warmtebeeldcamera met korting @ AliExpress"

[keuringsdienst]

UTi260B voor 220 euro bij Gshopper met deze code: gshopperuni0615
https://www.gshopper.com/...infrared-thermometer.html

[Theo]

keuringsdienst schreef op maandag 19 juni 2023 @ 22:24:
UTi260B voor 220 euro bij Gshopper met deze code: gshopperuni0615
https://www.gshopper.com/...infrared-thermometer.html

[Afbeelding]

Is dat inc BTW? Ik kan zo snek niet vinden of Gshopper de btw inhoudt die je anders alsnog mag betalen bij invoer

[keuringsdienst]

Theo schreef op maandag 19 juni 2023 @ 22:35:
[...]


Is dat inc BTW? Ik kan zo snek niet vinden of Gshopper de btw inhoudt die je anders alsnog mag betalen bij invoer

Volgens mij maakt dat niet uit omdat er toch geen EU aanbieder is die bij deze prijs in de buurt komt.
Dus zelfs wanneer je pakketje eruit gepikt word voor BTW heffing betaal je nog steeds minder.

[Theo]

keuringsdienst schreef op maandag 19 juni 2023 @ 22:41:
[...]

Volgens mij maakt dat niet uit omdat er toch geen EU aanbieder is die bij deze prijs in de buurt komt.
Dus zelfs wanneer je pakketje eruit gepikt word voor BTW heffing betaal je nog steeds minder.

Inc btw en inklaring zit je dan op 270 euro. Dan komt er mogelijk nog invoerrechten bij gezien het pakket >150 euro is. Bij Banggood zit je inc btw op 271 euro waarmee het een goede gok gaat worden. Ga je voor 220 euro met kans op 280+ euro bij een onbekende winkel, of ga je voor 270 euro, en voor zekerheid?

[keuringsdienst]

Theo schreef op dinsdag 20 juni 2023 @ 06:24:
[...]
Inc btw en inklaring zit je dan op 270 euro. Dan komt er mogelijk nog invoerrechten bij gezien het pakket >150 euro is. Bij Banggood zit je inc btw op 271 euro waarmee het een goede gok gaat worden. Ga je voor 220 euro met kans op 280+ euro bij een onbekende winkel, of ga je voor 270 euro, en voor zekerheid?

Ik betaal met Paypal voor zekerheid. Gshopper is een bekende shop en verzend ook vanuit de EU.
De kans op een heffing is sowieso niet erg groot. Dus met wat geluk betaal ik alleen 219 euro.

Banggood is al heel lang een hele dure shop waar ik dus al heel lang niets meer gekocht heb.
Merken en winkeltrouw is hier al heel, heel lang geleden de deur uit gegaan.

[keuringsdienst]

ThinkPad schreef op dinsdag 13 juni 2023 @ 14:49:
[Afbeelding]

Velux raam vol op het zuiden. 57°C. Het is warm...

Je kan dit ook binnen afdekken met op maat gemaakt PIF, dat gaat bijna alles tegenhouden aan warmte.
Dat is ook Alu met noppen. Je kan dit op maat knippen en weer dicht tapen, werkt prima, RD 3,56.
https://www.gamma.nl/asso...cm-4-m2-rd-3-56/p/B155895
Werkt twee kanten op voor zowel koud als warm, 6 cm. dik twee keer Alu iso.

[ThinkPad]

offtopic:
Ik ga IR-folie op de buitenkant van het raam plakken. Dat heb ik op een ander Velux raam op dezelfde gevel ook al gedaan en scheelt een stuk. Ik kon het met een proefstukje ook al merken, als ik dat voor m'n hand hield buiten in de zon dan voelde ik merkbaar minder warmte.

[Wolly]

ThinkPad schreef op donderdag 29 juni 2023 @ 13:06:

offtopic:
Ik ga IR-folie op de buitenkant van het raam plakken. Dat heb ik op een ander Velux raam op dezelfde gevel ook al gedaan en scheelt een stuk. Ik kon het met een proefstukje ook al merken, als ik dat voor m'n hand hield buiten in de zon dan voelde ik merkbaar minder warmte.

Wat voor folie is dat?

[ThinkPad]

Wolly schreef op donderdag 29 juni 2023 @ 13:36:
[...]


Wat voor folie is dat?

offtopic:
Volgens mij was het deze, het heet 'UV-folie' zie ik.

Edit 9/7: @Wolly ik zie het toevallig in de Lidl folder van komende week staan

[ Voor 13% gewijzigd door ThinkPad op 09-07-2023 08:34 ]

[nsa1984]

Vandaag de gisteren bestelde InfiRay P2 Pro, en de P2 Pro software uit de Google Play Store gedownload.

Ik kan echter geen foto's maken, wel video maar foto's vertikt die.
Voor mijn wensen, morgen het trace van de vloerverwarming detecteren en ontwijken tijdens het boren van wat gaten naar de kruipruimte, niet belangrijk maar wel storend.

Iemand anders daar ervaring mee?
Screenshots voor de versie informatie en hoe de P2 Pro app eruit ziet in video en foto modus, staan in deze link.
https://photos.app.goo.gl/o3YT6dCfRAbC5P2w7

[Theo]

Inmiddels heb ook ik een Guide PC210 in huis vanuit Eleshop Het valt mij op dat er een 5V 2A lader mee wordt geleverd, maar wanneer de er een andere usb-c lader wordt aangesloten de lader plots 12 volt geeft.. In mijn zoektocht naar een goede warmtebeeldcamera ben ik ooit ergens een verhaal tegengekomen van een warmtebeeldcamera die van een usb-c poort teveel spanning vroeg en daardoor stuk ging. Alleen bij welke camera dat verhaal hoort dat weet ik niet meer..

Iemand dus ervaring met het gebruik van een (laptop) usb-c lader, en het laden van de PC210 ermee? Of is de originele lader echt aan te raden?

[sjirafje]

@Theo
Ik heb de originele lader van de PC210 (5V, 2A) volgens mij nooit eerder gebruikt.

Als ik de PC210 aan de snellader hang dan vraagt die blijkbaar 9V 0,75A (zeg 6,6W). Met de meegeleverde lader gaat het laden met 5V 1,2A (ca 6W). Er lijkt wat mij betreft nauwelijks/geen voordeel te zitten in het gebruik van een snellader dus ik zou heb gewoon lekker met 5V opladen.

[Theo]

@sjirafje Het valt mij met de originele lader op dat deze ruim 12 watt uit het stopcontact trekt, wat dan zou neerkomen op 5 volt en 2 ampère (en een lader met een rendement van 80%, wat ook normaal klinkt).

Maar gezien 9 volt dus geen probleem lijkt te zijn zal de lader gewoon ergens diep in een doos verdwijnen, en is er (nog) een apparaat in huis dat gewoon met de usb-c laptoplader geladen kan worden.

[sjirafje]

Nb.
De door mij genoemde waarden zijn gemeten met een usb meter terwijl de accu van de PC210 ca 75% vol was. Ik heb niet naar het stroomverbruik van de lader zelf gekeken.

[ThinkPad]

https://nl.pepper.com/aan...r22267-at-gshopper-279860
UNI-T UTi260B infrarood warmtebeeldcamera voor €197,83 @ Gshopper

Zelfde resolutie als de PC210. Of het verder wat is weet ik niet.

[ Voor 16% gewijzigd door ThinkPad op 17-08-2023 11:50 ]

[keuringsdienst]

@ThinkPad

Het is een prima warmtebeeld camera. Zeker voor onder de 200 euro kan er weinig mee concurreren.
Hij is een beetje groot en zwaar maar je hebt er geen smartphone voor nodig om te laten werken.
Tot dusver ben ik erg blij met deze nieuwe Chinese 50k sensor. Ik betaalde nog 222 euro zonder btw.

Wat opmerkelijk is aan mijn IR afbeeldingen is dat ze in het formaat 240 x 320 zijn dus 77 k Pixels.
Dat gaat dan alleen over het IR gedeelte van de afbeelding dus niet het zichtbare licht deel.
Er staat ook 0.08 megapixel in het foto programma. Officieel is de sensor maar 256 x 192 = 0,05 MP.
Er zit ook geen kader om de IR afbeelding. Originele afbeelding onder.

[ Voor 48% gewijzigd door keuringsdienst op 17-08-2023 12:25 ]

[Superbeagle]

De Guide PC210 is weer beschikbaar bij ome Ali met flinke korting volgens Pepper.

Lees ook dit topic door.
Guide PC210 warmtebeeldcamera met korting @ AliExpress

[bjkmemo8]

Waar kan ik een software update vinden voor de guide PC120?

[sjirafje]

bjkmemo8 schreef op dinsdag 22 augustus 2023 @ 14:44:
Waar kan ik een software update vinden voor de guide PC120?

Niet. Als er iets mis is met je camera dan moet hij terug naar Guide of naar de winkel waar je hem gekocht hebt. In het verleden zijn er wel firmwares beschikbaar gesteld maar die zijn allemaal ouder dan de waar de PC210 het afgelopen jaar mee geleverd is. Bij het uitvoeren van een firmware aanpassing is de kans er groot dat de calibratie verloren gaat waardoor hij onbruikbaar wordt. Zie bijvoorbeeld ook het topic op eevblog.

[keuringsdienst]

Superbeagle schreef op dinsdag 22 augustus 2023 @ 10:03:
De Guide PC210 is weer beschikbaar bij ome Ali met flinke korting volgens Pepper.

Lees ook dit topic door.
Guide PC210 warmtebeeldcamera met korting @ AliExpress

[Afbeelding]

Dat is leuk, maar de Uni-T 260B met dezelfde sensor is nog voordeliger met een prijs van 197 euro.
https://nl.pepper.com/aan...22267-at-gshopper-279860/

[Whiskey48]

https://a.aliexpress.com/_Evo4UR9

Nog steeds erg blij met deze, nu voor €150 ongeveer met codes (geen btw betaald achteraf).

Superding, buiten een hoge resolutie ook een bijzonder hoog contrast.

[ Voor 10% gewijzigd door Whiskey48 op 22-08-2023 20:16 ]

[keuringsdienst]

Ik heb nu de eerste ervaringen achter de rug maar loop wel tegen de grenzen aan van deze techniek.

Zo lijkt het dat een metalen oppervlak van RVS of Aluminium niet direct gemeten kan worden.
Klopt dat en gaat dit op voor nog meer soorten metaal?

Dan nog iets opmerkelijks waar ik echt helemaal niets van snap.
Om de naden van mijn koelkasten en vriezers te controleren heb ik daar wat opnames van gemaakt.
Tot mijn stomme verbazing heeft een vriezer aan de linkerkant een opvallend hete plek van 33 graden.
Dat staat dus niet alleen op de IR foto maar je kan het door het grote verschil ook gewoon voelen.
Die plek is niet altijd warm maar alleen af en toe loopt daar de hitte flink op.
Is er iemand die dit kan verklaren? Zit daar bv een sensor die zelf warmte afgeeft?
Het gaat om een ouder type Indesit koelvries combinatie met 1 compressor.

Ik zal later wat opnames plaatsen.

[thijsco19]

Simpel gezegd; Ieder oppervlak dat spiegelt kan je niet goed meten / niet zien met een infrarood camera of thermometer.
Kijk maar naar een raam of spiegel.

Als je het oppervlakte toch wilt meten, plak er een stuk schilderstape op. Dat neemt de temperatuur van het onderliggende oppervlakte over en dan kan je het wel zien.
Mogelijk zijn er betere alternatieven maar een stukje schilderstape heeft denk ik iedereen wel liggen.


Hier overigens een iets betere uitleg:
https://ennologic.com/emi...%20emissivity%20of%200.95.
"Emissivity is also closely related to absorption and reflection of light. All light falling onto the black body (incident light) is absorbed by the black body. The entire infrared component is radiated back, and no incident light is being reflected.

Materials that are not perfect emitters reflect a portion of incident light. They radiate less infrared light than a perfect black body emitter. An object with a polished metal surface, for instance, emits far less infrared radiation than the same object painted with matte black paint."

[ Voor 45% gewijzigd door thijsco19 op 03-09-2023 17:57 ]

[keuringsdienst]

thijsco19 schreef op zondag 3 september 2023 @ 17:52:
Ieder oppervlak dat infrarood spiegelt kan je niet goed meten / niet zien met een infrarood camera of thermometer.
Kijk maar naar een raam of spiegel.

Dit was je niet tegengekomen bij je zoektocht naar infrarood camera's?

Als je het oppervlakte toch wilt meten, plak er een stuk schilderstape op. Dat neemt de temperatuur van het onderliggende oppervlakte over en dan kan je het wel zien.
Mogelijk zijn er betere alternatieven maar een stukje schilderstape heeft denk ik iedereen wel liggen.

De problemen met ramen had ik gezien, dus daar was ik me ook van bewust.
Maar ik had bv ook een motorblok goed gemeten gezien met een IR camera, maar die was van 'mat' metaal.

Dank voor de tip met schilders tape, kijken of dat beter gaat. Ik had er al plastic om gedaan en kauwgom

[sjirafje]

Moderne koelkasten hebben de condensor in de zijwanden zitten.

[keuringsdienst]

sjirafje schreef op zondag 3 september 2023 @ 18:21:
Moderne koelkasten hebben de condensor in de zijwanden zitten.

Mijn nieuwe liebherr heeft de koelelementen in de zijwanden zitten. Dat geeft weinig frost, dat is ideaal.

Maar daar gaat dit niet over, het is echt alleen een spot van 33gr. in de naad alleen, niet in de wand zelf.
Ik zal zo even zoeken naar de beelden en het ding weer even opladen...

[Andrehj]

keuringsdienst schreef op zondag 3 september 2023 @ 17:48:
Ik heb nu de eerste ervaringen achter de rug maar loop wel tegen de grenzen aan van deze techniek.

Zo lijkt het dat een metalen oppervlak van RVS of Aluminium niet direct gemeten kan worden.
Klopt dat en gaat dit op voor nog meer soorten metaal?

Ja, dat komt door de emissiviteitscoëfficiënt. Die kun je instellen in je meter. Meestal wordt daar iets van 0.95 oid ingevuld, maar veel materialen wijken daar van af. Zo zitten glimmende metalen rond de 0.05, waardoor die praktisch niet te meten zijn en je in de praktijk de reflectie van andere objecten ziet.
Voor meer uitleg en een overzicht van coëfficiënten, zie Wikipedia: Wikipedia: Emissivity

[keuringsdienst]

Andrehj schreef op zondag 3 september 2023 @ 18:35:
[...]

Ja, dat komt door de emissiviteitscoëfficiënt. Die kun je instellen in je meter. Meestal wordt daar iets van 0.95 oid ingevuld, maar veel materialen wijken daar van af. Zo zitten glimmende metalen rond de 0.05, waardoor die praktisch niet te meten zijn en je in de praktijk de reflectie van andere objecten ziet.
Voor meer uitleg en een overzicht van coëfficiënten, zie Wikipedia: Wikipedia: Emissivity

Ik vermoed dat het o.a. gaat over aluminium en dan vlak en glimmend gepolijst.
Dat zou met 0,04 uitstralen terwijl mijn IR camera dus ws meet met 0,95.
Wanneer ik het goed begrijp kan je dus je camera aanpassen zodat hij dit evt toch goed kan meten?
Of is die 0,04 zo laag dat het toch nooit lukt welke instelling je ook gebruikt?

[sjirafje]

Als je ir licht en de camera ziet als gewoon licht maar dan van 1 specifieke kleur dan begrijp je misschien waarom spiegelende oppervlakten zo slecht te meten zijn.

[Whiskey48]

keuringsdienst schreef op zondag 3 september 2023 @ 18:34:
[...]

Mijn nieuwe liebherr heeft de koelelementen in de zijwanden zitten. Dat geeft weinig frost, dat is ideaal.

Maar daar gaat dit niet over, het is echt alleen een spot van 33gr. in de naad alleen, niet in de wand zelf.
Ik zal zo even zoeken naar de beelden en het ding weer even opladen...

Schijnt normaal te zijn. Heb ik ook en na wat googlen zou dit normaal zijn.

[keuringsdienst]

Whiskey48 schreef op zondag 3 september 2023 @ 19:53:
[...]


Schijnt normaal te zijn. Heb ik ook en na wat googlen zou dit normaal zijn.

Apart verhaal inderdaad. Ik heb altijd begrepen, koud naar binnen en warm naar buiten via de compressor.
Blijkbaar is dat toch iets ingewikkelder. Alsnog opmerkelijk dat het dan alleen links zit en niet rechts.
