Het Krat- en Kistradio Topic [Deel 19]

[n8n]

Tadaa

[wesleytjuh]

Erg goed gelukt! Hoe klinkt ie?

Enige kritiekpuntje zou zijn dat de 230V input(toch?) erg dichtbij je RCA input zit, dat had ik persoonlijk iets verder uit elkaar gehouden. Maar als je erg geen last van hebt, ook geen ramp.

[ Voor 75% gewijzigd door wesleytjuh op 14-12-2013 21:56 ]

[n8n]

wesleytjuh schreef op zaterdag 14 december 2013 @ 21:55:
Erg goed gelukt! Hoe klinkt ie?

Enige kritiekpuntje zou zijn dat de 230V input(toch?) erg dichtbij je RCA input zit, dat had ik persoonlijk iets verder uit elkaar gehouden. Maar als je erg geen last van hebt, ook geen ramp.

Thanks! Heb er een hoop van opgestoken. Die inputs vind ik wel best, had geluk dat er nog een stukje hardboard op school lag want dat wilde ik voor de achterkant. Januari nog een kleine update met de messing afwerking en ik ga m ook nog in de olie zetten. Had pledge gehaald zonder door te hebben dat het schoonmaakmiddel was dus dat moet even wachten

Het geluid is beter dan ik had verwacht. Klinkt goed tot 80% van de max volume die ik in m'n werkkamer nooit nodig zal hebben dus ben er heel blij mee. Vilt aan de voorkant ben ik helemaal weg van, zit alleen momenteel nog de volumeknop van de originele amp op en als je draait behoorlijk scheef ook maar dat is tijdelijk

[Webstarr]

Mooi ding!


Beetje jammer alleen dat je alles netjes afhebt gewerkt, en er een achterkant van hardboard inmaakt, ziet er wat goedkoop uit zo

[lutkeveld]

En wat is dat ding in het midden van de voorkant?

[n8n]

Webstarr schreef op zondag 15 december 2013 @ 16:31:
Mooi ding!


Beetje jammer alleen dat je alles netjes afhebt gewerkt, en er een achterkant van hardboard inmaakt, ziet er wat goedkoop uit zo

Ik vind het wel passen bij de tijdsgeest die ik mee wilde geven aan het ontwerp. Vind het zelf mooi maar snap je redenatie.

lutkeveld schreef op zondag 15 december 2013 @ 16:45:
En wat is dat ding in het midden van de voorkant?

Dat is een moer ter verlenging van de aansluiting aan de potmeter voor het volume. Door de grille is deze standaard te kort. Zit nu tijdelijk de volumeknop op die aan de amp zat maar deze wordt nog vervangen.

[ Voor 3% gewijzigd door n8n op 15-12-2013 17:11 ]

[DiederikRhee]

Ik heb een simpel vraagje:

Ik ben thuis ook een kratje aan het maken en loop tegen een probleem aan. Ik heb een 12v lood-gel accu en de TA2024 versterker. Ik had de logitech bluetooth audio adapter al in huis dus wil deze graag gebruiken. De werkt alleen op 5V dus ik had een auto adaptertje aangesloten en dan een usb kabeltje gesloopt om de rode en zwarte draad vervolgens op de bluetooth adapter aan te sluiten. Ik heb dus mijn accu als spanningsbron met daar parallel op aangeloten de versterker en de auto transformator.

Ik hoor een hele zachte storing maar als ik mijn telefoon met de adapter verbind hoor ik een enorme storing!? Wie weet hoe dit op te lossen is? Ik hoor trouwens ook zo'n storing als mijn telefoon oplaad via de auto adapter.

ps: ik heb de auto adapter al een keer vervangen dus het ligt hier denk ik niet aan..

[wesleytjuh]

n8n schreef op zondag 15 december 2013 @ 17:08:
[...]
Ik vind het wel passen bij de tijdsgeest die ik mee wilde geven aan het ontwerp. Vind het zelf mooi maar snap je redenatie.


[...]

Dat is een moer ter verlenging van de aansluiting aan de potmeter voor het volume. Door de grille is deze standaard te kort. Zit nu tijdelijk de volumeknop op die aan de amp zat maar deze wordt nog vervangen.

[afbeelding]

Ja precies, om die reden vind ik het er perfect bij passen, is echt iets wat je vroeger ook overal op tegenkwam. Goed gelukt wat dat betreft.

DiederikRhee schreef op zondag 15 december 2013 @ 17:22:
Ik heb een simpel vraagje:

Ik ben thuis ook een kratje aan het maken en loop tegen een probleem aan. Ik heb een 12v lood-gel accu en de TA2024 versterker. Ik had de logitech bluetooth audio adapter al in huis dus wil deze graag gebruiken. De werkt alleen op 5V dus ik had een auto adaptertje aangesloten en dan een usb kabeltje gesloopt om de rode en zwarte draad vervolgens op de bluetooth adapter aan te sluiten. Ik heb dus mijn accu als spanningsbron met daar parallel op aangeloten de versterker en de auto transformator.

Ik hoor een hele zachte storing maar als ik mijn telefoon met de adapter verbind hoor ik een enorme storing!? Wie weet hoe dit op te lossen is? Ik hoor trouwens ook zo'n storing als mijn telefoon oplaad via de auto adapter.

ps: ik heb de auto adapter al een keer vervangen dus het ligt hier denk ik niet aan..

Typisch gevalletje groundloop. Je telefoon wordt via de signaal kabel met de ground van de versterker verbonden, maar ook via de usb kabel die via de 5V voeding ook verbonden is met de versterker. Met als gevolg dat je versterker flink begint te ruizen. Het beste kun je een isolerende DC/DC converter nemen(duur) of een 1:1 audiotransformator oftewel een ground loop isolator. Laatst genoemde kan het geluid wel beïnvloeden, goede die het geluid (bijna)niet beïnvloeden zijn wel wat duurder.

[Verwijderd]

zooo
Na een weekje lekker klussen heb ik een van de 2 kisten af.
Ennn.. resultaat mag er wezen
Ik ben persoonlijk erg blij met de kist de sound die eruit komt is lekker en hij kan knetterhard zonder te vervormen.
Dat te danken aan de Jbl JBL GT5 A402E versterker en de Jbl gto 938 Speakers.

Bovenkant

Voorkant

Zijkant

Binnenkant


De 2 7 ah accus zitten onder de plaat en de versterker ook.
Al met al ben ik erg tevreden op naar nog zown zelfde zodat ze draadloos aanelkaar kunnen gekoppeld worden.

[joostsozee]

Onwijs mooi ding n8n, ik kan de hardboard achterkant wel waarderen. Inderdaad die tijdgeest . Ik heb overigens mijn kist vandaag in de lijnzaadolie gezet, aanrader. Ik ben benieuwd hoe het er bij jou uit gaat zien. Bij mij is het mooi, maar niet overweldigend, maar dat komt omdat ik simpel multiplex heb gebruikt. Zal ook is een foto maken.

@Boombox 19. Strakke kistjes hoor. Leuk idee van het plaatsen van 2 losse units in de tuin die met elkaar communiceren via bluetooth.

[wesleytjuh]

Foto's van het resultaat?

Ben nu wel erg benieuwd na hem in het echt al gezien te hebben

[joostsozee]

Ze zijn onderweg Wesley .
Geen tag verzoek bij FB lansgekomen?

[Verwijderd]

Ben ik weer, even een vraagje
Ik heb een 12v 3.2 ah aangesloten op mijn TA2024, (deze weer op mijn boxen) en hier een 3,5 mm Jack kabeltje aan gekoppeld. Wanneer ik mijn box aandoe hoor je eerst een soort hoge piep die dan opeens weg plopt. En wanneer ik mijn mobiel aansluit krijg ik een zacht/ harde ruis op de achtergrond..

Hoe kan ik dit veranderen?
Alvast bedankt

[Jag]

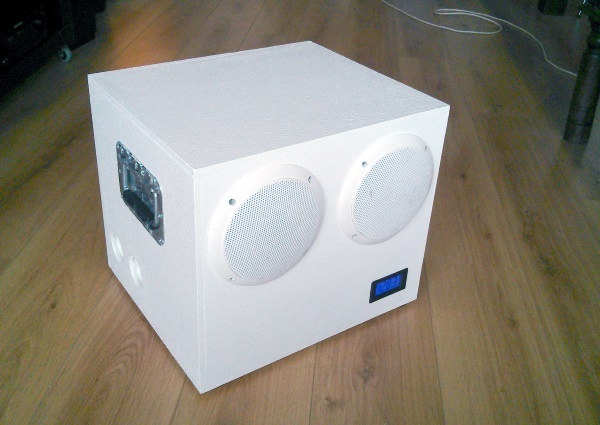

Nou, onze kratradio v3.0 begint richting af te geraken.






Gister 2e laag warnex met structuur roller erop.




Vandaag bekabeling/electronica/ gedaan.

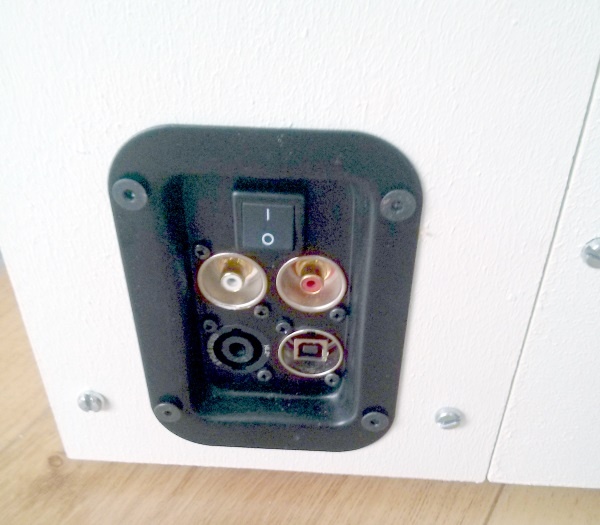

Connector paneeltje



Blijft enigzins lelijk , zeker met die visaton full range speakers die wat hoger in de buizing zitten. Misschien maar goed ook, wordt ie wat minder snel gejat. Volgende versie misschien met grille en daarachter foam + zwarte warnex verf afwerken. Dan krijg je beetje het uiterlijk van een standaard PA speaker.

Beetje zo:

[wesleytjuh]

Cool

Ben zeer benieuwd naar het eind resultaat! Zo te zien een dubbelspoels sub samen met de visaton fullrange speakers?
Hoe ga je de boel voeden?

[JvS]

Jag en ik bouwen samen. De elektronica blijft ongewijzigd, op een nieuwe voltmeter na. Dus

- 7,2AH gelaccu
- 2x TA2024
- Minidsp (maar nu met vaste USB aansluiting naar buiten)
- Visaton FW16W witte watervaste speakers
- Dayton SD215DVC 8" dvc sub

Hét grote verschil is (1) dat de visatons nu in elk een eigen 5L behuizing zitten in plaats van een 0,8L provisorisch kastje. Dat zorgt ervoor dat ze beter tot ongeveer 100Hz zullen spelen en niet zoals nu bij 200Hz al zo'n beetje stoppen met weergeven (wat wij als een mallot corrigeren in de dsp). En (2) dat de Dayton sub iets meer op output ten koste van diepggang wordt getuned. Maar dat gaat om 4Hz diepgang tov 2-3db output ofzo.

ZIe deze post:
JvS in "Het Krat- en Kistradio Topic [Deel 19]"

[ Voor 11% gewijzigd door JvS op 18-12-2013 06:45 ]

[wesleytjuh]

Natuurlijk, ik dacht al, JvS ging toch zoiets bouwen .

Hebben jullie ook zo'n microfoon? Die UMIK-1? Ik zit er sterk aan te denken er ook eentje te bestellen tegen de tijd dat ik met de mini dsp ga spelen. Om het eerst even volgens het boekje te corrigeren met de microfoon en daarna nog wat op het gehoor.

[lutkeveld]

Lekker bezig JvS en Jag! Wat gaat er via die Speakon connector (toch?) worden aangesloten?

[wesleytjuh]

Lijkt erop dat ze die gaan gebruiken voor externe power? Toch? Waarom dan geen powercon?

[lutkeveld]

De bedrading lijkt direct naar de ta2024 en de dsp te gaan, maar hoe gaan ze dan de accu opladen?

[Carneoleon]

ik zou zeggen, multifunctioneel! Altijd stoom uit je accu kunnen tappen en wanneer hij uit staat de accu ermee opladen!

[Jag]

wesleytjuh schreef op woensdag 18 december 2013 @ 09:51:
Natuurlijk, ik dacht al, JvS ging toch zoiets bouwen .

Hebben jullie ook zo'n microfoon? Die UMIK-1? Ik zit er sterk aan te denken er ook eentje te bestellen tegen de tijd dat ik met de mini dsp ga spelen. Om het eerst even volgens het boekje te corrigeren met de microfoon en daarna nog wat op het gehoor.

Nee Behringer ECM800 icm Smaart Live





Ik doe ook een deel op gehoor. Near field metingen voor delays, crossovers en output EQ. Vervolgens op gehoor output levels en input EQ.

wesleytjuh schreef op woensdag 18 december 2013 @ 11:42:
Lijkt erop dat ze die gaan gebruiken voor externe power? Toch? Waarom dan geen powercon?

Ik had eerst powercon in gebruik. Maar collega wees me er terecht op dat powercon voor 230V bedoeld is en wij gebruiken een externe lader die +/-12V DC geeft. In theorie kan je er dan per ongeluk 230V op aansluiten. Nu heb ik een 2polige speakon connector gebruikt.

Speakon zit rechtstreeks op accu, schakelaar uit en dan aan lader hangen om op te laden. Geen mogelijkheid dus om op 230V te spelen, maar dat hebben wij niet nodig.

[wesleytjuh]

Aah, check. Dat is inderdaad wel een goed punt om rekening mee te houden. Zou toch zonde zijn als iemand denkt de boel even via powercon denkt aan te sluiten om te laden.

Zo'n Behringer komt denk ik nog best een eind overeen met de UMIK-1? Maar dan een USB variant en direct te gebruiken met REW.

[nelsch]

Jag schreef op woensdag 18 december 2013 @ 12:13:
[...]

Nee Behringer ECM800 icm Smaart Live

[afbeelding]

[afbeelding]

Ik doe ook een deel op gehoor. Near field metingen voor delays, crossovers en output EQ. Vervolgens op gehoor output levels en input EQ.


[...]


Ik had eerst powercon in gebruik. Maar collega wees me er terecht op dat powercon voor 230V bedoeld is en wij gebruiken een externe lader die +/-12V DC geeft. In theorie kan je er dan per ongeluk 230V op aansluiten. Nu heb ik een 2polige speakon connector gebruikt.

Speakon zit rechtstreeks op accu, schakelaar uit en dan aan lader hangen om op te laden. Geen mogelijkheid dus om op 230V te spelen, maar dat hebben wij niet nodig.

het nadeel van die mic was toch dat die niet heel erg diep gaat qua laag? mbv afstemming van subwoofers en dan natuurlijk met name de fs meten.
gr niels

[lutkeveld]

In de specificaties staat dat de mic een vlakke respons heeft van 15hz tot 20khz.... Of mis ik nou iets?

[Jag]

nelsch schreef op woensdag 18 december 2013 @ 15:33:
[...]

het nadeel van die mic was toch dat die niet heel erg diep gaat qua laag? mbv afstemming van subwoofers en dan natuurlijk met name de fs meten.
gr niels

Laag komt ie wel, hoog niet, tenminste mijnes niet. Tot 15 a 16khz, dan is het klaar, maar daarboven hoef je toch nooit iets.

Maar FS meten doe je toch niet met een mic?

[Carneoleon]

Jag schreef op woensdag 18 december 2013 @ 17:44:
[...]
Maar FS meten doe je toch niet met een mic?

Precies wat ik dacht, voor zover ik weet kan dat alleen mbv impedantie meting in free-air...

[nelsch]

Carneoleon schreef op woensdag 18 december 2013 @ 17:51:
[...]


Precies wat ik dacht, voor zover ik weet kan dat alleen mbv impedantie meting in free-air...

DOH natuurlijk

ik weet dat die mic heel veel gebruikt word om te meten en dat er ook aangeraden word om een gecalibreerde versie te gebruiken heb ik een tijd terug gelezen op ZBA. Maar wist niet meer hoe het precies zat dus vandaar de vraag

[joostsozee]

Hier dan eindelijk het resultaat van jullie hulp!

*het is mij niet gelukt werkbare thumbnails te maken, het werden gewone linkjes, zoals deze http://i42.tinypic.com/2f....tinypic.com/o10gwm.jpg">*

Het hele album kan je hier bekijken. De kist is laatst bij de eerste hulp geweest in Rosendaal alwaar Accusafe de kist heeft voorzien van een MaxAmp versterker en een setje nieuwe kickers.

Zo begon het:)


De volgende dag alles uitgestald in de tuin bij mijn ouders.


De binnenkant


De kist opgeschuurd en in de lijnzaadolie gezet


Tada!


Klaar om "verkracht" te worden op de aankomende wintersportvakantie! De bluetooth module ligt al klaar maar daar wacht ik nog even mee.

ps. Ik ben helaas niet in het bezit van een echte camera, slechts een "oude" smartphone. Sorry..

[wesleytjuh]

Cool! Lijnzaad olie doet hem goed .

En ik zie een funstache

[lutkeveld]

Goed idee die lijnzaadolie! Veel goedkoper dan verven maar toch een mooi effect. Voldoet hij met de kicker speakers wel aan de verwachtingen?

@nelsch, ik snap er helemaal niks meer van? Wat bedoelde je dan in je eerste post?

[ Voor 23% gewijzigd door lutkeveld op 18-12-2013 19:38 ]

[joostsozee]

Bedankt beide :)!

wesleytjuh schreef op woensdag 18 december 2013 @ 19:21:
En ik zie een funstache

Dat zie je goed ja .

Ik ben zelf ook erg blij met het resultaat en het is inderdaad zeer goedkoop. Een flesje van 500ml kost minder dan €5 bij de gamma. Het is wel raadzaam om het voor de eerste laag, 2-3 lagen is het beste, de lijnzaad olie te verdunnen met terpentine (1 op 1). Overigens blijft het dan nog steeds erg goedkoop, je bent met 100ml wel klaar.

Ik heb het eerst aangebracht met een kwast, toen laten drogen (10min) en vervolgens stevig geboend met een doek. LET OP: Gooi de doek erna buiten weg. De lijnzaad olie kan gaan broeien in de doek en spontaan ontvlammen.

De speakers volstaan prima Lutkeveld. Het volgende project wordt denk ik met normale speakers, al is het alleen al om die vreselijk grills die je bij autospeakers krijgt .

[wesleytjuh]

Jag schreef op dinsdag 17 december 2013 @ 22:54:


[afbeelding]

Inmiddels kan ik iets soortgelijks showen. Shapeways was gigantisch snel deze keer :)!


Had een frampje besteld waar ik zo mooi de elektronica op kan monteren, met erg korte kabels tussen de MiniDSP en de Maxamps. Dit geheel schroef ik straks weer op een aluminium plaat.


Ook gelijk wat betere versies besteld van mijn 18650 li-ion houder. Met een beetje geluk volgende week de cellen puntlassen en dan is dat ook weer af .

[Jag]

Ziet er goed uit zeg! Wil ik ook hebben

[Verwijderd]

even een snel vraagje, hopelijk beantwoord een van jullie hem
kan ik de TA2024 ook op zijn kop monteren? of is dit slechter voor de versterker?

groetjes wessel

[Jag]

Misschien qua warmte afvoer iets minder gunstig, maar ik kan me niet echt voorstellen at dat een probleem zou vormen.

[thijsco19]

Zou geen probleem moeten geven. (tenzij er iets los zit )

[ Voor 32% gewijzigd door thijsco19 op 20-12-2013 12:29 ]

[wesleytjuh]

De "oude" TA2024 was compleet met de hand gesoldeerd door onze chineze vrienden, ook al het SMD spul. Met als resultaat dat de thermal pad van de TA2024 IC geheel niet gesoldeerd was... Enkel de pootjes er omheen. Terwijl alle hitte JUIST via de thermal pad eruit gegooid wordt en via de print hoort te koelen. Dat was met de "oude" TA2024 dus niet het geval. Dan zou je dus inderdaad een iets minder gunstige warmte afvoer hebben, maar niks om je zorgen over te maken verwacht ik.
De "nieuwe" TA2024 die momenteel in omloop is, is wel gereflowed, dus ik verwacht eigenlijk dat de thermal pad wel gesoldeerd is, maar ik heb dit eerlijk gezegd nog niet getest. Mocht hij wel gesoldeerd zijn dan koelt het geheel iig via de print, en is op zijn kop al helemaal geen probleem.

Zelfde heb ik bij mijn eigen versterker ook toegepast. De gehele print is een groot koelvlak, van dubbellaags koper. Dat wilt wel lekker koelen

[Carneoleon]

wesleytjuh schreef op vrijdag 20 december 2013 @ 12:47:
De "oude" TA2024 was compleet met de hand gesoldeerd door onze chineze vrienden, ook al het SMD spul. Met als resultaat dat de thermal pad van de TA2024 IC geheel niet gesoldeerd was... Enkel de pootjes er omheen. Terwijl alle hitte JUIST via de thermal pad eruit gegooid wordt en via de print hoort te koelen. Dat was met de "oude" TA2024 dus niet het geval. Dan zou je dus inderdaad een iets minder gunstige warmte afvoer hebben, maar niks om je zorgen over te maken verwacht ik.
De "nieuwe" TA2024 die momenteel in omloop is, is wel gereflowed, dus ik verwacht eigenlijk dat de thermal pad wel gesoldeerd is, maar ik heb dit eerlijk gezegd nog niet getest. Mocht hij wel gesoldeerd zijn dan koelt het geheel iig via de print, en is op zijn kop al helemaal geen probleem.

Zelfde heb ik bij mijn eigen versterker ook toegepast. De gehele print is een groot koelvlak, van dubbellaags koper. Dat wilt wel lekker koelen

En ik kan je ook vertellen, als die thermal pad niet goed gesoldeerd is dat ie met 1 a 2 watt al in de thermische bescherming klapt

Maarja, dat krijg je ook als je je pcb wil reflowen in de koekepan (zonder stencil gebruik)

nee, ik ben er niet trots op

[Verwijderd]

na vandaag een dagje eerder vrij te hebben, ( vakantie ) heb ik mijn box af kunnen maken, mede dankzij dit forum en accusafe is het mij gelukt ;D het is mijn eerste, dus er zijn wel wat verbeterpuntjes. heb het zo goedkoop mogelijk gehouden.

:
- 2 'oude boxen' en tweeters
- 12v 3.2AH accu + oplader
- TA2024
- 3.5 mm jack
- voltmeter schermpje
- aan/ uit knopje accusafe

hier foto's van het begin tot einde, ik mocht gebruik maken van het apparatuur op school, zoals de frees, het hout etc.
hopelijk vinden jullie hem mooi! ikzelf in ieder geval wel, voor de eerste keer

https://www.dropbox.com/sh/9ilcqnfu7vae28s/M82oqZhgC1

bedankt voor alle hulp

[Jag]

Ziet er prima uit. En stevig ook. Heb je het filter nog wel gebruikt van de oorspronkelijke speakers? Werkt het een beetje?

[wesleytjuh]

Eindresultaat mag er zeker zijn voor de 1e keer! Scheelt al een hoop als je wat goed gereedschap hebt en weet te gebruiken .

Is er een reden dat de tweeters aan de zijkant zitten? Die wil je eigenlijk altijd op je gericht hebben omdat het vaak vrij directioneel is(niet alle tweeters).

[ Voor 22% gewijzigd door wesleytjuh op 21-12-2013 14:24 ]

[Verwijderd]

wesleytjuh schreef op zaterdag 21 december 2013 @ 14:23:
Eindresultaat mag er zeker zijn voor de 1e keer! Scheelt al een hoop als je wat goed gereedschap hebt en weet te gebruiken .

Is er een reden dat de tweeters aan de zijkant zitten? Die wil je eigenlijk altijd op je gericht hebben omdat het vaak vrij directioneel is(niet alle tweeters).

meer om ruimte te besparen, wilde de box zo klein mogelijk maken, dus dit kwam het beste uit. het enige waarmee ik zit is dat mijn voltmeter soms omhoog loopt, moet ik deze nog instellen of hoe zit dat? de ene keer is die 12.60, maar na kwartiertje afspelen is die 1.75. beetje vaag. weet nu dus niet wanneer de accu nou daadwerkelijk leeg is..

[alexandersamson]

Ziet er sjiek uit. Ook die afrondingen, heb je die helemaal geschuurd, of een arfrondinsfrees gebruikt?

[wesleytjuh]

Verwijderd schreef op zaterdag 21 december 2013 @ 15:56:
[...]


meer om ruimte te besparen, wilde de box zo klein mogelijk maken, dus dit kwam het beste uit. het enige waarmee ik zit is dat mijn voltmeter soms omhoog loopt, moet ik deze nog instellen of hoe zit dat? de ene keer is die 12.60, maar na kwartiertje afspelen is die 1.75. beetje vaag. weet nu dus niet wanneer de accu nou daadwerkelijk leeg is..

1.75? Bedoel je daar 11.75? Dat kan opzich wel als de accu leeg aan het raken is, dan houdt hij zijn spanning niet zo goed meer vast en zakt het wat rapper in. Als je dan de versterker weer uitzet loopt het weer een beetje op. Tijd om op te laden in dat geval dus.

[Verwijderd]

alexandersamson schreef op zaterdag 21 december 2013 @ 16:34:
Ziet er sjiek uit. Ook die afrondingen, heb je die helemaal geschuurd, of een arfrondinsfrees gebruikt?

heb schuurmachine gebruikt

[Verwijderd]

wesleytjuh schreef op zaterdag 21 december 2013 @ 16:51:
[...]


1.75? Bedoel je daar 11.75? Dat kan opzich wel als de accu leeg aan het raken is, dan houdt hij zijn spanning niet zo goed meer vast en zakt het wat rapper in. Als je dan de versterker weer uitzet loopt het weer een beetje op. Tijd om op te laden in dat geval dus.

nee ik bedoel, hij staat op 12.60, en na een gegeven moment staat die opeens op 12.70 of hoger, hij stijgt dus soms.. 0.o en dalen gaat echt heel erg sloom, heb vandaag hele dag gebruikt bij zaalvoetbal, en hij is nog even hoog.

[wesleytjuh]

Kan wel kloppen,
Een loodaccu doet ongeveer 13.8V wanneer vol(standby) en zakt dan vrij rap naar de ~13V als de acculader losgekoppeld is. Dan kan je een hele tijd muziek spelen tot ~12.5V en vanaf dan zal het wat harder gaan zakken. Bij 11.5V kun je het beste stoppen, je zult zien dat na dat punt toch niet veel capaciteit meer zit.

Dat de spanning zelfs omhoog gaat kan ook wel, ligt er maar net aan op welk volume je speelt en met welke muziek. Als je een tijdje op een harder volume speelt met veel bass erin, en daarna het volume wat zachter hebt met wat rustigere muziek kan de accuspanning best weer wat stijgen.

Zeker omdat je een 3.2Ah accu hebt, daar zal de variatie in spanning een stuk meer opvallen dan bv bij een 7Ah accu.

[ Voor 10% gewijzigd door wesleytjuh op 21-12-2013 17:22 ]

[tweaker1706]

Hallo,

Toen ik vanochtend mijn accu controleerde gaf de multimeter 3 volt aan, is mijn accu te ver ontladen nu?. Ik heb de accu daarna opgeladen en toen gaf ie later weer 12/13 volt aan. Waardoor wordt mijn accu dan leeggetrokken want ik heb een accusafe met voeding en lader samen met een ta2024. Mijn schakelaar zit tussen de accusafe en de versterker omdat ik anders tijdens het laden een hard zoemend geluid uit de speakers hoor. Is dit misschien het probleem?

Dirk

[ Voor 3% gewijzigd door tweaker1706 op 25-12-2013 13:56 ]

[wesleytjuh]

Hoelang heb je je accu niet opgeladen? Het is zo dat de acculader een kleine stroom trekt van de accu, als deze permanent verbonden is(via de accusafe). Als de accu al wat leger was toen de radio weggezet is, kan het zo zijn dat door de acculader de accu compleet is leeg getrokken. Om deze reden adviseer ik altijd een schakelaar tussen de accu en de rest van het systeem. Die schakelaar zet je dan uit zodra je de radio lang niet gebruikt, om dit soort dingen te voorkomen. Verder heeft een accu ook wat zelfontlading, dus het is sowieso verstandig eens in de zoveel tijd de accu te laden. 3V is helaas wel einde accu ja.

[lutkeveld]

Waarschijnlijk de kistradio leeg weg gezet. Voltagedrop gaat heel snel onder de 11.5 volt. Schakelaar helpt wel, maar dan alsnog is het niet verstandig om je kistradio leeg weg te zetten ivm zelf ontlading van de accu. Het beste is om hem weg te zetten met een +/- 60% lading.

[wesleytjuh]

En eigenlijk elke maand even bijladen kan geen kwaad, maar een schakelaar helpt al gigantisch om de ontlading door de acculader tegen te gaan.

[tweaker1706]

bedankt, dan ga ik de schakelaar tussen de accu en de accusafe zetten in plaats van tussen de versterker en de accu

[wesleytjuh]

Beide mag natuurlijk ook

[tweaker1706]

ja daar dacht ik ook al aan maar dan zou ik een nieuw inbouwschoteltje moeten kopen omdat het er anders niet uit ziet.

[wesleytjuh]

Je kunt wellicht een dubbelpolige schakelaar nemen, dan zet je met 1 schakelaar zowel je accu aan, als versterker. Nadeel is dat als je enkel aan het laden bent, dan ook je versterker aan staat en kan ruizen (afhankelijk van de kwaliteit van de voeding)

[tweaker1706]

oja, dat kan ik ook nog doen. Moet ik dan nog ergens naar kijken, voordat ik er eentje koop die niet werkt?

[wesleytjuh]

Dubbelpolig zoek je dan, dus DPDT of DPST. Of als je zo'n aan/uit schakelaar gebruikt, herken je ze aan 4 lipjes ipv 2.

[lutkeveld]

of 6

[wesleytjuh]

In het geval van DPDT 6, DPST 4.
Wipschakelaars zijn vaak DPDT en dus 6 pootjes
I/O schakelaar zijn vaak(niet altijd) DPST en dus 4 pootjes

Voor de volledigheid .

[JvS]

Jag schreef op dinsdag 17 december 2013 @ 22:54:
Nou, onze kratradio v3.0 begint richting af te geraken.
[afbeelding]

[afbeelding]

[afbeelding]

Gister 2e laag warnex met structuur roller erop.
[afbeelding]

[afbeelding]

Vandaag bekabeling/electronica/ gedaan.
[afbeelding]

[afbeelding]

Connector paneeltje
[afbeelding]

En hij is af!



We hebben hem afgewerkt met Warnex, structuur. Hij is weer lekker spierwit . En de verbetering is echt machtig! De frontspeakers zelf geven nu ook behoorlijk wat laag, dus daar gaan we (veel) minder vermogen verliezen met het bij EQ'en. En de kast is echt heel erg stevig geworden. De twee achterpanelen zijn theoretisch af te nemen (zodat je de accu kunt verwisselen), maar dat hoeft nu echt bijna nooit meer nodig te zijn .

De aansluitingen zitten netjes aan de achterkant:


De speakon is voor 12V, De USB is voor het programmeren van de MiniDSP en de rest lijkt me vanzelfsprekend .

Even voor mensen die nieuw zijn met dit krat. Dit is er een met ingebouwd sublaag in een bandpass behuizing. Die speelt behoolrijk effectief (buiten!) tussen de 45-120Hz en de waterdichte frontspreakers spelen fullrange 120hz (gok ik).

De electronica:
- Dayton SD215 DVC 8" subwoofer (met twee versterkerkanalen aangestuurd)
- Visaton FR16W 6,5" fullrange
- 2x TA2024
- MiniDSP om te filteren, levels gelijk te krijgen en de visatons een beetje te temmen (nodig)

De binnenkant ziet er zo uit:




Voor meer leesvoer over het ontwerp, lees JvS in "Het Krat- en Kistradio Topic [Deel 19]"

[wesleytjuh]

Super strak geworden. Een waardige opvolger van jullie vorige kist . Warnex ziet er ook strak uit, mooi met dat wit zo.

Ik heb het al eerder gezegd, maar ik ben echt benieuwd hoe tie klinkt!

Moeten jullie het laag nu nog veel boosten met de mini dsp?

[ Voor 10% gewijzigd door wesleytjuh op 26-12-2013 15:19 ]

[JvS]

Het sub heeft een stuk lager rendement, dus daar moet wel een flinke slok bij om het vet te laten klinken ja.

Ik vind het wel interessant om die van jou met de onze te vergelijken. Hoeveel dat nou scheelt. Je hebt sowieso 4x meer wooferoppervlak, dus in theorie zou hij harder moeten, ook met het diepe laag. Maar je hebt weer geen BR output en de kist is niet zo optimaal voor diep laag. Met de DSP kan je alles corrigeren natuurlijk, maar dat gaat weer ten koste van rendement (als je laag erbij "corrigeert").

[ Voor 65% gewijzigd door JvS op 26-12-2013 16:13 ]

[vinxion]

Ik heb deze xstorm powerbank gekregen:
http://www.xtorm.eu/NL/po...power-bank-11000-598.html
Een mooi ding alleen ik vroeg me af of ik deze ook voor mijn kratradio kan gebruiken? weet iemand dit toevallig?
Mijn krat zit nu een li-ion accu in,

Onno

[lutkeveld]

Dan zou je met een boost circuit moeten werken om het voltage van 5 naar 12 volt te brengen. Dan is het nog de vraag of hij genoeg power kan leveren.

-----------------------------------------------------------------------

Net even een chinese SLA lader ontmantelt. Best netjes moet ik zeggen. Dubbelzijdige bruggelijkrichter, zekering, gelabelde printplaat met een nette layout.

[ThomasW]

Mijn Airplay speaker op basis van een Raspberry Pi

JBL GTO Speakers
MaxAmp versterker
Raspberry Pi



Het werkt, nu nog mooi afwerken.

[wesleytjuh]

ThomasW schreef op vrijdag 27 december 2013 @ 17:12:
Mijn Airplay speaker op basis van een Raspberry Pi

JBL GTO Speakers
MaxAmp versterker
Raspberry Pi

[afbeelding]

Het werkt, nu nog mooi afwerken.

Ziet er goed uit! Wat gebruik je op de RPi? Ik ben momenteel met exact hetzelfde bezig, ik ben van plan een RPi + HiFiBerry te gaan gebruiken met volumio (RaspiFi).
Collega van mij heeft een tijdje terug ook zoiets gebouwd, hij had wel last van wat static noise door de RPi, was een kwestie van een slechte ground. 1 dikke kabel van de versterker naar de RPi loste het op geloof ik.
Verder, hoe ervaar je de geluidskwaliteit van de RPi? Die schijnt nogal waardeloos te zijn, vandaar dat ik kies voor de HiFiBerry als DAC.

lutkeveld schreef op vrijdag 27 december 2013 @ 16:28:
Dan zou je met een boost circuit moeten werken om het voltage van 5 naar 12 volt te brengen. Dan is het nog de vraag of hij genoeg power kan leveren.

-----------------------------------------------------------------------

Net even een chinese SLA lader ontmantelt. Best netjes moet ik zeggen. Dubbelzijdige bruggelijkrichter, zekering, gelabelde printplaat met een nette layout.

[afbeelding]

Ik ben wel benieuwd naar de onderkant eigenlijk, dat verklapt vaak een stuk meer.

vinxion schreef op vrijdag 27 december 2013 @ 16:08:
Ik heb deze xstorm powerbank gekregen:
http://www.xtorm.eu/NL/po...power-bank-11000-598.html
Een mooi ding alleen ik vroeg me af of ik deze ook voor mijn kratradio kan gebruiken? weet iemand dit toevallig?
Mijn krat zit nu een li-ion accu in,

Onno

Dit soort accu's kan je inderdaad gebruiken, maar dan moet je of zoals Lutkeveld zegt een boost converter gebruiken, of een versterker gebruiken die op 5V werkt. De TA2024 zal dat niet kunnen, een MaxAmp wel, maar let wel dat het vermogen dan laag is.
De prijs is trouwens veel te hoog voor dat ding! Gisteren zag ik er nog op een site van iBood of iets dergelijks een soortgelijke voor ~€35, nu was dat natuurlijk een aanbieding, maar voor €50 moet je ze ook wel kunnen vinden.
Ander belangrijk puntje is dat je ze niet te lang leeg moet wegleggen, heb er zelf ook een gehad om mijn telefoon af en toe op te laden, maar die was na ~6 maanden stuk omdat hij te vaak leeg lag.

JvS schreef op donderdag 26 december 2013 @ 15:31:
Het sub heeft een stuk lager rendement, dus daar moet wel een flinke slok bij om het vet te laten klinken ja.

Ik vind het wel interessant om die van jou met de onze te vergelijken. Hoeveel dat nou scheelt. Je hebt sowieso 4x meer wooferoppervlak, dus in theorie zou hij harder moeten, ook met het diepe laag. Maar je hebt weer geen BR output en de kist is niet zo optimaal voor diep laag. Met de DSP kan je alles corrigeren natuurlijk, maar dat gaat weer ten koste van rendement (als je laag erbij "corrigeert").

Wellicht een leuk plan! Kunnen we misschien een soort van meeting van maken, ergens in de zomer.
Ik denk dat de Boominator inderdaad harder zal gaan, daar twijfel ik niet zo aan. De woofers hebben een rendement van 98dB/W, en de tweeters 100dB/W. Tel daar inderdaad bij op dat je 4 van elk hebt in een setup die geoptimaliseerd is voor rendement. Maar het laag gaan jullie zonder meer winnen denk ik. De oorspronkelijke Boomiantor is getuned op 82Hz geloof ik, en met een mini DSP is het ook de bedoeling dat je een stukje daar onder stijl afkapt. Het is trouwens toch wel een soort BR? Ik ben er niet zo in thuis maar de handvatten zouden dubbel moeten fungeren als handvat en BR poort.

Overigens heb ik inmiddels andere woofers, SN-10MB Series ii, ook van P-Audio. Heb geluk gehad dat de fabriek er nog precies 4 had liggen. Dat zullen voorlopig de laatste zijn die er geproduceerd zijn, aangezien P.Audio ze alleen nog op order maakt, en je daarvoor aantallen moet maken + een aantal maanden geduld. Helaas wel aardig hoge verzendkosten, dus ik hoop dat het de upgrade waard is.

Wat me wel opvalt (als leek op dit gebied) is dat de HP-10Ws die ik eerst van plan was te gebruiken een stuk dieper lijken te gaan, en daarbij minder hard afvallen. De SN-10MB vallen hard af onder de 100Hz. Als ik de frequentie response juist interpreteer natuurlijk.


Links HP-10W, rechts SNII-10MB


Zijn flinke joekels, is bijna jammer om ze helemaal in te bouwen zonder ooit nog te zien .

[lutkeveld]

wesleytjuh schreef op vrijdag 27 december 2013 @ 18:43:
Ik ben wel benieuwd naar de onderkant eigenlijk, dat verklapt vaak een stuk meer.

Het is trouwens toch wel een soort BR? Ik ben er niet zo in thuis maar de handvatten zouden dubbel moeten fungeren als handvat en BR poort.

Klopt, die fungeren als een slotted port. Er zijn ook boominaters die gewoon een baspijp gebruiken.

Wat me wel opvalt (als leek op dit gebied) is dat de HP-10Ws die ik eerst van plan was te gebruiken een stuk dieper lijken te gaan, en daarbij minder hard afvallen. De SN-10MB vallen hard af onder de 100Hz. Als ik de frequentie response juist interpreteer natuurlijk.

Ik denk dat je gewoon wat diepgang inlevert en efficientie terug krijgt. De échte diepgang snij je hoe dan ook af met de dsp, dus dat maakt geen verschil.

[ Voor 27% gewijzigd door lutkeveld op 27-12-2013 19:15 ]

[wesleytjuh]

Onderkant ziet er niet slecht uit . Wel wat dingen die beter kunnen, maar ook zeker slechter.

Klopt, al is geloof ik het design wel bedoeld met rechthoekige poorten, dit zou beter moeten zijn.

Ik hou wel van wat bass, zolang het in balans is, dus met de HP-10W was ik van plan om wat efficiëntie in te leveren voor wat een wat dieper laag, voor zover mogelijk (met een MiniDSP). Van mij hoeft ie niet 20 uur + mee te gaan en omdat ik li-ion's gebruik kan ik het geheel in principe in 2 uur volladen, of gewoon van het stopcontact spelen. Met de SNii-10MB's lijkt het dat het laag boosten nog wat meer energie gaat kosten, maargoed, eerst eens het eindresultaat luisteren voordat ik daar wat zinnigs over kan zeggen. Sowieso zouden de mids "superb" moeten zijn .

[lutkeveld]

Ik had wat gelezen over een psycho akoestisch effect waardoor het menselijk gehoor denkt dat er bass aanwezig is bij buitengebruik als er een +2.83db piek op dubbel de tuning frequentie zit. Die zat in het boominator design verwerkt, dus hij moet in praktijk lager gaan dan op papier.

[wesleytjuh]

Yep zoiets had ik ook gelezen. Blijkbaar zitten er best wat handige trucjes in verwerkt, vandaar dat ik eerst maar eens het eindresultaat ga afwachten voordat ik van te voren conclusies trek . Ik heb in ieder geval hoge verwachtingen.

[wesleytjuh]

Ik heb weer wat info toegevoegd aan de startpost, zie het kopje geavanceerd. Ik wil langzaam maar zeker wat info erin kwijt over de basics van het ontwerpen van een klankkast, omdat dit enorme winst in geluidskwaliteit kan opleveren. Het moet wel gemakkelijk blijven, dus te diep wil ik er niet op in gaan. Het eerste stukje "hoe calculeer ik een gesloten behuizing" heb ik van Lutkeveld mogen krijgen. Wat zouden jullie er nog meer in willen zien?

Stekeltje is een heel eind met de calculator voor de accuduur, deze zal binnenkort ook toegevoegd worden

[Jag]

Nou onze kratradio is klaar en doorgemeten plus dsp ingesteld.





Meten met Smaart:


Respons van full range driver voor en na correctie:


En van het sub + full range met crossover:


Mini dsp settings voor full range, veel corrigeren, wel met goed resultaat . Krijg je ervan als je goedkope full range drivers gaat gebruiken (waarvan ik er ook nog 1 kapot gestoken heb per ongeluk ).


Klinkt goed nu, beter dan de vorige! Laag is met name beter door meer ruimte voor full range drivers. Klinkt meer als full range speaker ipv sub/sat setje. Geen gerammel meer ook en hij voelt degelijker aan.

[ThomasW]

wesleytjuh schreef op vrijdag 27 december 2013 @ 18:43:
[...]


Ziet er goed uit! Wat gebruik je op de RPi? Ik ben momenteel met exact hetzelfde bezig, ik ben van plan een RPi + HiFiBerry te gaan gebruiken met volumio (RaspiFi).
Collega van mij heeft een tijdje terug ook zoiets gebouwd, hij had wel last van wat static noise door de RPi, was een kwestie van een slechte ground. 1 dikke kabel van de versterker naar de RPi loste het op geloof ik.
Verder, hoe ervaar je de geluidskwaliteit van de RPi? Die schijnt nogal waardeloos te zijn, vandaar dat ik kies voor de HiFiBerry als DAC.

De geluidskwaliteit is acceptabel. Ik heb heel veel ruis gehad, maar dit was weg nadat ik de RPi gewoon weer via het stopcontact had aangesloten, ipv de voeding van de versterker.

Ik heb nu rasbian met shairport voor de airplayfunctie, maar er zit nog een vertraging in van een paar seconden, waardoor het voor films nog niet lekker werkt.

Volumio ziet er goed uit! Ga me daar eens even in verdiepen.

[lutkeveld]

wesleytjuh schreef op zaterdag 28 december 2013 @ 12:32:
Het eerste stukje "hoe calculeer ik een gesloten behuizing" heb ik van Lutkeveld mogen krijgen. Wat zouden jullie er nog meer in willen zien?

Het berekenen van een gepoorte behuizing . Als ik tijd heb zal ik die binnenkort ook maken. Als beginner is WinISD een behoorlijk lastig programma (voor mij tenminste) om onder de knie te krijgen. Ik heb zelf heel veel aan deze guide gehad. Vele guides gaan er van uit dat je bepaalde termen al kent, maar deze legt alles uit. Samen met de help functie van WinISD zelf heb ik WinISD onder de knie gekregen.

Edit: vraagje,
Als ik een woofer (8Ω) en een tweeter (8Ω) met highpass parallel aansluit, wat voor een weerstand ziet de versterker dan?

[ Voor 9% gewijzigd door lutkeveld op 28-12-2013 21:09 . Reden: vraagje ]

[JvS]

Elektrisch? Ik gok 4 ohm, maar het hangt nogal af van bij welke frequentie (impedantieverloop). Dat kan nog wel eens flink grillig zijn bij speakers . Het hangt ook nog eens sterk af van de behuizing waar de speaker in zit .

[lutkeveld]

Dat was ook mijn eerste gedachte, maar aangezien de condensator als highpass de lage tonen blokt zou hij daar geen weerstand moeten zien? Bij een crossover zou het wel op 8 ohm uitkomen, maar technisch gezien is dit geen crossover.... Valt dit te meten?, ik heb de producten namelijk wel thuis liggen.

[JvS]

Zoals gezegd, ook die units hebben niet een weerstand (behalve een elektrische weerstand bij gelijkstroom).

Je kunt er dus niets van zeggen met goed fatsoen. Maar het doet er ook niet echt toe.

Zie bijvoorbeeld deze "8 ohm" woofer (de meest vloeiende lijn is impedantie):



Het is meer dat op de worst case plek de impedantie niet ver onder de 8ohm komt.

Enne, een condensator kan je gewoon zien als een wisselfilter hoor . Alleen zal die niet alles tegenhouden, alleen verzwakken (met gok ik 6db/octaaf). De woofer heeft zelf een spoel (de spreekspoel ) dus in het hoog zal de impedantie ook oplopen (zie je ook bij die woofer uit het plaatje).

[ Voor 60% gewijzigd door JvS op 29-12-2013 11:36 ]

[Jag]

wesleytjuh schreef op vrijdag 27 december 2013 @ 18:43:
Het is trouwens toch wel een soort BR? Ik ben er niet zo in thuis maar de handvatten zouden dubbel moeten fungeren als handvat en BR poort.

Bijzondere keuze, wel praktisch als dat in de juiste tuning resulteert. Maar jij hebt dus alleen handvaten, geen aparte BR poort? Zijn de afmetingen daarvan dan ook berekend?

[wesleytjuh]

Uit het hoofd zijn de afmetingen 30x120. Diepte is 36 doordat er 3 plaatjes van 12mm gebruikt worden. De afmetingen zijn primair gekozen als BR poort, en zijn door de afmetingen ook direct bruikbaar als handvat.

[Verwijderd]

Hey,

Ik heb hier een tijdje geleden gereageerd en om hulp gevraagd en had toen beloofd foto's te uploaden.
Dus bij deze:
Voorkant: (2x Soundstream full range en Dayton DCW)

Binnenkant: (2x TA2024 modded en 2x 3 cellen LiPo accu 5aH)

Aansluitingen

Accu's, vast met klittenband:

Achterkant:

Aanslutingen: (USB lader, Bluetooth switch,aux in etc.)


Ik heb hem gebruikt voor examenreis, maar omdat ik tijd te kort kwam heb ik de afwerking een beetje afgeraffeld . De deksel zit niet helemaal netjes en had wat foutjes gemaakt met aansluiten, oa bij de USB lader, welke ik dus gesloopt heb ... . Verder ben ik de bluetooth module ondertussen ook kwijt . De accu's kunnen er dus uit en worden erbuiten opgeladen.

Al met al tijd om een nieuwe te maken. . Ik ben nog bezig met het concept. Maar mijn idee was om een regenton/wijnvat om te bouwen. De subwoofer dan aan de bovenkant en een BR poort in dat gat in de ton, wel beetje aanpassen natuurlijk en de fullrange nog ergens anders kwijt. Als het toch geen tonnetje wordt ga ik of van een mdf kistje bouwen en bewerken met lijnzaadolie, of een kistje maken van losse plankjes oid.

Voor de inhoud ga ik in ieder geval een nieuwe dual coil Dayton kopen. Verder wil ik wel de MaxAmp uitproberen. Over andere onderdelen heb ik nog niet nagedacht.

Voor deze ga ik wel de tijd nemen zodat ik niet weer de afwerking afraffel . Ik sta ook open voor suggesties.

[lutkeveld]

Leuke kist! Wat is dat ding rechtsonder bij de aansluitingen?

Voor je volgende kist, zoiets?


Het is wel moeilijk om alles luchtdicht te krijgen met de reflexpoort en fullrangers er in. Het is ook een behoorlijk zwaar ding. Als ik jou was zou ik een multiplex kist maken.

[wesleytjuh]

Wellicht een multiplex binnenkist. Wel erg cool als je zoiets maakt .

Hoe presteert de Dayton DVC in jouw kist? Heb je nu uiteindelijk nog filtering gebruikt? Volgens mij knapt zo'n Dayton DVC daar wel van op, als ik de resultaten van Jag en Jvs zie.
Mocht je voor een MaxAmp gaan om je sub te voeden, je kunt daar vrij gemakkelijk een basis low-pass filter van maken. Zit ruimte voor op de printplaat, 2 condensators plaatsen en je bent klaar. Highpass(zodat je niks doorstuurt wat toch te diep voor de sub is) kan ook nog, maar dan moet je met de ingangscondensators en input weerstanden aan de slag.

[JvS]

Die Dayton heeft in het laag geen correctie nodig om goed te klinken. Bij ons wordt die ook niet noemenswaardig gecorrigeerd, alleen een high-pass om het mid surplus resonantie uit de bandpass behuizing weg te filteren.

De resultaten van onze metingen zijn in een niet dode kamer gedaan, met de microfoon bij de vloer, die moet je niet vergelijken met de ideaalplotjes van simulatieprogramma's of die leveranciers meeleveren. Hij meet in het laag eigenlijk verassend goed en precies vergelijkbaar met wat we gesimuleerd hebben.

Het is die fullrange die flink wat temmen nodig heeft .

Skole Heb je nu de Bassreflex achterwege gelaten? Dat is wel zonde, daar is wel veel winst mee te boeken denk ik. Hoe klinkt het setje? (daar zeg je niets over).

[ Voor 14% gewijzigd door JvS op 02-01-2014 11:39 ]

[lutkeveld]

Kan altijd nu nog. Inhoud opmeten, invoeren in WinISD en je hebt je baspoortje(s).

EBP is niet zo hoog, dus het zal geen verschil van dag en nacht zijn. Snelle simulatie met 15 liter inhoud geeft 10hz meer diepgang en 1db meer output.

[ Voor 50% gewijzigd door lutkeveld op 02-01-2014 11:49 ]

[JvS]

En als je de BR afstemming 10Hz hoger maakt?

[lutkeveld]

+1db. Respons scheelt niet veel, maar hoe hoger ik ga, hoe groter de piek word. Het gaat hier om de Dayton SD215 toch?

[JvS]

Dan is dit kistje mogelijk wat te klein voor een BR.

[lutkeveld]

Ben van 15 liter uit gegaan, gokje dus. Maarja, verbetering is verbetering. Als je een pvc pijpje hebt liggen is het bijna gratis.

[JvS]

Ik had ooit eens een 20L behuizing, getuned op 50Hz aangeraden, maar ben m'n winISD bestand kwijt.

[Verwijderd]

Bedankt voor alle snelle reacties!

lutkeveld schreef op donderdag 02 januari 2014 @ 10:40:
Leuke kist! Wat is dat ding rechtsonder bij de aansluitingen?

Dat was eigenlijk om stroom op aan te sluiten voor een lader. Maar het leek me handiger om de LiPo buiten de kist te laden ivm veiligheid.

wesleytjuh schreef op donderdag 02 januari 2014 @ 10:45:
Hoe presteert de Dayton DVC in jouw kist? Heb je nu uiteindelijk nog filtering gebruikt? Volgens mij knapt zo'n Dayton DVC daar wel van op, als ik de resultaten van Jag en Jvs zie.

Hij presteert best goed. Er is best een goed laag volgens mij, niet super oid. Maar ik heb helemaal niks gefilterd . Was geen tijd meer voor voor mijn examenreis helaas.

JvS schreef op donderdag 02 januari 2014 @ 11:36:
Skole Heb je nu de Bassreflex achterwege gelaten? Dat is wel zonde, daar is wel veel winst mee te boeken denk ik. Hoe klinkt het setje? (daar zeg je niets over).

Hij klinkt heel goed! Iedereen was er flink over te spreken. Ik had van te voren wel een Bassreflex berekent, maar ook daar niet meer aan toe gekomen. Misschien moet ik deze eerst maar is een opknap beurt geven . Ik moet namelijk ook de deksel wat beter vast zetten, deze trilt flink als er niks opstaat bij hoog volume, hij zit namelijk vast met 2 magneetsluitingen. De inhoud van de kist is volgens mij:
Blok deel: 5.1*2.2*1.7 (b*h*d) = 19.074
Schuine delen: +- 3.8*1.3*1.7 (schatting) = 8.4 L
Al met al dus zon 27 liter.

Een MiniDSP is verder iets te prijzig voor mij, sowieso zou ik het niet goed kunnen meten.

Het tonnetje wordt inderdaad lastig. Vooral omdat de sterkte van het tonnetje natuurlijk flink wegvalt als een van de planken in 2 delen wordt verdeeld, wat hoogstwaarschijnlijk wel zal gaan gebeuren.

[wizai]

hier ga ik ook maar eens aan beginnen als ik genoeg tijd kan vinden!

ik houd dit topic in de gaten

wizai

[BiggyBossB]

Iemand die een goede accu lader weet, die een beetje snel oplaad?

[lutkeveld]

Wat bedoel je met goed? Alleen snel laden? De lader die ik een tijdje geleden had gepost zijn kwalitatief goed te doen.

Heb net de elco's van de ta2024 vervangen:


Aangezien de twee oude parallel stonden kon ik deze er mooi schuin inprikken. Plus in de plus van de ene, min in de min van de ander. Terminals er ook afgehaald aangezien ik de draden toch bijna permanent aangesloten blijven. En natuurlijk de bekende 'weerstands-mod'. Zodra de input condensatoren binnen zijn worden die ook verwisseld voor een HPF.

[ Voor 11% gewijzigd door lutkeveld op 02-01-2014 18:09 ]

[BiggyBossB]

lutkeveld schreef op donderdag 02 januari 2014 @ 17:59:
Wat bedoel je met goed? Alleen snel laden? De lader die ik een tijdje geleden had gepost zijn kwalitatief goed te doen.

Heb net de elco's van de ta2024 vervangen:
[afbeelding]

Aangezien de twee oude parallel stonden kon ik deze er mooi schuin inprikken. Plus in de plus van de ene, min in de min van de ander. Terminals er ook afgehaald aangezien ik de draden toch bijna permanent aangesloten blijven. En natuurlijk de bekende 'weerstands-mod'. Zodra de input condensatoren binnen zijn worden die ook verwisseld voor een HPF.

Zou wel fijn zijn, maar kwaliteit gaat bij mij wel voor...

[lutkeveld]

Dr is echt weinig mis mee hoor, zeker voor de prijs. Deze van conrad is ook wel goed maar is niet bepaald snel.

[ Voor 8% gewijzigd door lutkeveld op 02-01-2014 18:20 ]

[BiggyBossB]

lutkeveld schreef op donderdag 02 januari 2014 @ 18:19:
Dr is echt weinig mis mee hoor, zeker voor de prijs. Deze van conrad is ook wel goed maar is niet bepaald snel.

okee, maar op ebay was er ook een ofzo?

[JvS]

Snel gaat niet met gelaccu's

[lutkeveld]

@BiggyBossB, die ik noemde was van Ebay... Welke je dan bedoelt weet ik niet, ga anders even zelf op ebay kijken. Valt genoeg te vinden onder 'SLA/lead acid charger', alhoewel het wel veel van hetzelfde is.

@jvs Relatief gezien dan. Natuurlijk kan bijvoorbeeld een LiFePO4 met 1C en soms hoger geladen worden itt SLA's die max 0.3C willen, het liefst 0.1C

[wesleytjuh]

BiggyBossB schreef op donderdag 02 januari 2014 @ 18:23:
[...]

okee, maar op ebay was er ook een ofzo?

Er is niet iets zoals een snelle lader voor lood (gel) accu's. De vuistregel is 1/10x de capaciteit, de fabrikant geeft maximaal 3/10x de capaciteit aan. In het geval van een 7Ah accu kijk je dan dus tegen een laadstroom van maximaal 2.1A aan, maar dan zit je op het randje.
Zelf zou ik gewoon de bekende 600mA lader nemen, deze zijn wijd verkrijgbaar en goedkoop maar van goede kwaliteit. Ebay kan ook, de kwaliteit zal dan wel iets lager liggen en de levertijd langer. Ook is de garantie afhandeling wat minder gemakkelijk en alles kan natuurlijk kapot gaan.

Wil je snel laden kan je het beste niet voor een lood accu gaan maar een LiFePO4 accu. Die zijn alleen zeer duur, dan kijk je al snel naar prijzen over de €100 voor 7Ah, ex lader. Maar zo'n accu laad je makkelijk in een paar uur.
