LTV: Deel hier je Jaga DBE zelfbouw ervaringen

[petkaij]

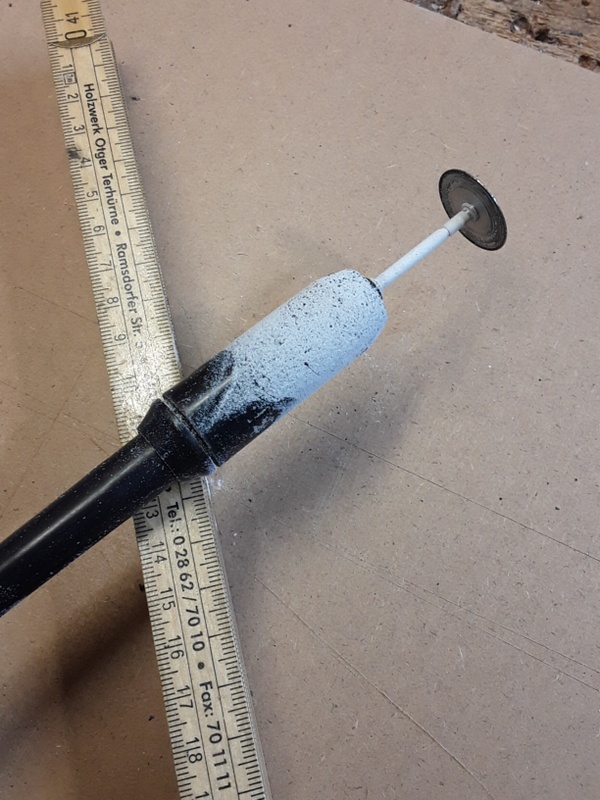

@Marc_Sway Zie hier mijn dremel "zaagje". Een klein slijpschijfe van 22 bij 0.5mm. Werkt voor mij prima.

[Greetoz]

Ronald schreef op woensdag 21 januari 2026 @ 12:28:
@Greetoz Mijn wat pijn en moeite de analoge mitotuyo er tussen gekregen: Ik krijg 63,65mm buiten-tot-buiten tussen voorste en middelste buis met buisdiameter 15,85mm ...

Kan niet goed zien of ik de bekker er echt netjes op had... kreeg hem er alleen van onder tussen en het is daar nogal een leidingpriegelwerk... bij mij.

Bij een geprint frame dat jaga-stijl op de buizen rust zou ik echt aanraden om met die siliconen dingen te werken een paar posts terug... anders klankkast.

Heel erg bedankt! En verrassend, de buisafstand van de 15/16 is dus hetzelfde als die van de 10/11, dat maakt het stuk makkelijker... of zitten er 3 buizen in een 15/16 radiator?

Ik heb al een frame voor de 10/11 (zie ook signature), het is eigenlijk een kopie van wat Jaga zelf doet, ik heb 0 last van een klank kast. Ook zonder silliconen.

[ Voor 36% gewijzigd door Greetoz op 21-01-2026 13:21 ]

[Ronald]

@Greetoz 3 buizen, ik heb alleen de voorste 2 gemeten, ga er van uit dat het symmetrisch is...

Buis 1 naar 3 zou 2x63,65-15,85 moeten zijn. Alsof je er een halve 10/11 aan hebt geplakt. Ik vermoed dat een 20/21 dito is ;-)

Ik denk niet dat ik tussen de buizenspaghetti mijn schuifmaat van 1 naar 3 krijg...

[Greetoz]

@Ronald Ja top, dan weet ik voldoende! Enorm bedankt voor de moeite.
