[CIP] S-5

[Anoniem: 428930]

Shit man, ik had precies hetzelfde idee. Ik weet niet waar je je servo mee wou sturen, maar ik kan je linken naar waar ik mijn idee kreeg. Dat is al een werkende case. Maar ik mogt niet meer verder werken omdat me pa het zonde vond dat die kast(die ik heb gekocht) kapot zou gaan (ik had hem al in tweeen gezaagd). Dus ik moest stoppen. Terwijl de kast een soort mix van deze en de cleanli moest worden, jammer maargoed.

Kuptgw

[Anoniem: 346574]

Ziet er goed uit! Ga zo door en ik ga je werk zeker volgen!

[GNOOM172]

Bedankt allemaal weer voor de reacties. Leuk om te zien dat er zoveel volgers zijn.



Deel 16; En nu je klep dicht houden!

Het is weer tijd om de all in one drive unit; kaartlezer, dvd, 2 x usb 3 en 2 x usb 2 aan te pakken. Alles weer uit elkaar en de usb aansluitingen goed zetten. Dat is nu redelijk gelukt.

Maar om het "strakke" uiterlijk niet te verpesten door deze all in one drive toch maar zitten denken voor een oplossing.



Uit één van de donorkasten kwamen enkele dvd klepjes uit. Die kan ik goed gebruiken;



Tijd om de boel weer te fileren;



Uit elkaar halen is ook echt uit elkaar halen en alles weer opnieuw verzinnen en uitvinden. Het klepje;



De zijkanten;



Om het allemaal werkend te krijgen moet het scharniergedeelte precies aan de onderkant komen. Niet ergens een paar millimeter vanaf onderen.



Zo dus;



Na veel passen en meten, even kijken of, wat ik bedenk, wel allemaal klopt.



Hoppa, de drive is verdwenen;



Wonderschoon weer, bestaande gaten gebruikt dus het kan nog altijd anders;



En..... het werkt!



Nu de randafwerking ervoor en uitlijnen maar.



Daar moet nog even aan gewerkt worden, hij zit nog iets te diep;



Maar werkt wel;



Nu de rest van de afwerking afronden;

Wat aluminium hoekprofielen;



Netjes de gaatjes geboord. Even voor de andere topicstarter op Tweakers; hoe te boren. Lineaaltje, streepjes zetten, met schroef putje tikken, boren en GOEDE ondergrond gebruiken (hout, bankschroef) zodat je naar beneden boort en niet horizontaal. (oja, en een timmermansoog. )



De bekende Lian Li afdekplaten, niets aan gedaan;



Hoekprofielen gemonteerd op de kast;



Zo dus;



met de bestaande gaten van Lian Li gemonteerd;



Och wat mooi weer;



Als een oester;



En het werkt ook nog, even drukken aan de onderkant en de bovenkant komt iets los zodat je de klep kunt pakken.



Meteen maar door met het volgende idee; een kleine teaser. Dit gaat weer iets leuks worden dat alleen bij de duurdere kasten te zien is;



Tot smurfs weer!

[NoFearCreations]

Super om te zien weer, Dit vind ik echte mooie casemods, niet prop alle gesponsorde spullen in een gesponsorde kast met me gesponsorde gereedschap.

[Mavamaarten]

Ziet er echt smexy uit man!

[Pixeltje]

Nice, die roosters zien er echt heel bruut uit

[_ferry_]

Mooi uitgewerkt allemaal. Erg netjes!

[kier]

Ahh een Gnoom update ziet er weer top uit

[sebastius]

Hij wordt erg mooi zeg!

[Joopieboy]

Goed bezig, mooi dat oog voor detail!

[CDA441]

Is het een houder voor de PSU aan de onderkant?

[GNOOM172]

Dank jullie wel voor de complimenten!

CDA441 schreef op zondag 15 januari 2012 @ 11:49:
Is het een houder voor de PSU aan de onderkant?

Bijna goed, maar niet helemaal. Of helemaal niet...

[Anoniem: 418440]

leuke update

heb zo indruk dat het weer een super strak kastje ga zijn als de mod af is

[Haribo112]

Is het een swappable mobo-tray?

[GNOOM172]

Haribo112 schreef op zondag 15 januari 2012 @ 15:44:
Is het een swappable mobo-tray?

De 2 mobotrays zijn swappable.

[GNOOM172]

Deel 17, voetige voeten en handige handen.

Tja, wat was dit ook alweer, niemand heeft het geraden maar het is nogal kort op elkaar.



Aangezien ik nogal wat donorkasten heb en druk op het internet aan het zoeken was voor geschikte "voeten" voor de kast, kwam ik onder andere deze tegen;



Tja, dan heb je ook wel wat, en dan heb je het ook ergens over. In ieder geval beter dan de 99% van de bestaande kasten. Het is ook eigenlijk te duur om bij elke kast weer een andere voet te ontwikkelen. Dus doe ik het maar. Het heeft voor mij voordelen, ik kan vanaf de onderkant frisse lucht aanzuigen voor de radiator(s), misschien nog wat verlichting toevoegen en misschien nog wat andere dingen. Dan maar snel aan de slag.

We hebben nog een bovenkant van een kast die al aardig afgetuigt was door de vorige eigenaar;



Het moeilijkste is om de onderrand af te zagen, net in de knip van de zijwandgeleiding;



Om het mooi bij elkaar te laten passen is er aan de voorkant ook een stukje zwarte afwerking nodig;



Ook meteen een stuk afgerond aluminium;



Dan de verdere afwerking van de voet, het schuine gedeelte is precies de hoek en afstand van de bovenste openslaande lamellen, dit komt tegen de houten zijkanten aan;



Tussentijds maar even kijken of het iets wordt;



Hmm, helemaal niet gek, na 1.5 uur zaag, vijl en schuurwerk;





Nu maar zien hoe het staat als de kast erop komt, voorzien van 4 m6 moeren moet er voldoende stevigheid zijn;



Vanaf de voorkant sluit het erg mooi aan;



Tja, dit is het toch wel.



Tot smurfs weer.

[Haribo112]

Oeh ziet er zekers strak uit. Maar ligt het aan mij of klinkt "4 M6 moeren" niet heel erg stevig... Wat weegt die kast tot nu toe eigenlijk?

[beunhaasbaas]

4 x m6 moeren, vergis je niet hoor . Om een voorbeeld te geven, de meeste scooterblokken zitten in elkaar geflanst met m6 bouten. Kan wel boutbelasting berekeningen geven maar dan zijn we ff verder..

Je werkt super netjes en strak! Ik blijf deze volgen.

[Wouter.S]

Stel dat het boutklasse 3.6 is dan komt M6 neer op zo'n 3.6 kN alvorens de er plastische vervorming optreedt. Komt er op neer dat je aan die vier bouten ongeveer 1400 kg kan hangen. Tenzij je een dozijn loden schijven vooraan in die case ophangt zal je die bouten niet breken. Tegen die tijd is je aluminium al lang verbogen

[GNOOM172]

Wouter.S schreef op zondag 15 januari 2012 @ 18:21:
Stel dat het boutklasse 3.6 is dan komt M6 neer op zo'n 3.6 kN alvorens de er plastische vervorming optreedt. Komt er op neer dat je aan die vier bouten ongeveer 1400 kg kan hangen. Tenzij je een dozijn loden schijven vooraan in die case ophangt zal je die bouten niet breken. Tegen die tijd is je aluminium al lang verbogen

Dat zeg ik; Gamma

Het zwaartepunt komt achter te liggen, daar komt de voeding. In totaal zal de kast wel een kilo of 20 worden. De 2 voorste bouten, eigenlijk de middelste hebben het zwaar maar leunen op het houten frame. In de kast komt ook nog een frame om doorbuigen te voorkomen.

Ach, eigenlijk een beetje als deze woningen, dat zit ook maar met een paar bouten vast;

[Pixeltje]

Nice, dat is inderdaad een mooie voet die je daar gemaakt hebt Ook lekker dat je nu stofvrij lucht kan aanzuigen aan de onderkant; weer een paar fans minder in het zicht

[Ghost Dog]

[Sniperzkillz]

Heel mooi en strak gedaan hoor.
Veel succes verder.

[FreeLighting]

Strak! Die voet brengt me op het idee om iets soortgelijks te gaan sketchup'en

KUTGW!

[GNOOM172]

Deel 18; uitschuiftuit

Ben weer lekker druk geweest de afgelopen dagen met het verder ontwikkelen van de kast. Ik zal het maar ontwikkelen noemen omdat ik steeds weer op nieuwe ideeen kom. Eén daarvan is een verwijderbare unit voor één van de waterkoelingen.

Omdat de kast straks heerlijk op een voetstuk staat heb ik ruimte om aan de onderzijde plaats te maken voor 2 radiators. Er komen er totaal 3, maar in ieder geval 2 aan de onderkant.



Ik heb voor die tijd wel even wat verstevigingen aangebracht. Daar straks meer over.



Hier zijn de verstevigingsbalken. Zo zit er geen beweging meer in de kast. (wat er van over is)



Toen kwam ik op het sublieme idee om deze balken te gaan gebruiken als geleiders. De voorkant zal er ook aan moeten geloven;



Een "doorkijkcomputerkast".



Met behulp van de donorkasten kan ik prima geleiders maken voor de uitschuiftuit.





Na wat rekenwerk is dit het eerste resultaat;



Alsof het er voor gemaakt is. Mr. Lian, eat youre hart out!



Och wat mooi weer, al zeg ik hetzelf.



Hij kan er helemaal uit. Daar komt straks de hele waterkoelingsunit in.



Een beetje net als de Dell high end series;



Genoeg mogelijkheden voor de radiators, in ieder geval weer wat om over na te denken;



Verder dan dit ga ik nog maar even niet totdat ik weet hoe het allemaal komt.



Voorkant van de la;



Alsof Lian het zelf heeft ontworpen;





Tot de volgende update weer.

[[Remmes]]

top weer, vooral die voet.. hoe kom je er op


het is trouwens eat your heart out (you're = you are = je bent)

[Pixeltje]

Lol. Mooi bedacht weer modsmurf

[Fusioxan]

Heb je nou echt zelf een ladegeleider gemaakt? Knap werk! Het ziet er geweldig uit!

[BadpunK]

Een geniale mod tot op heden. Ben benieuwd waar je mij de komende keer weer mee weet te verrassen.

[brinkdinges]

Die voet is cool

[Asphiax]

Lekkere update weer kerel!

[Pixxel]

Misschien is het een idee om de lade te gebruiken voor de fans+stoffilter en de radiatoren wel in je kast vast te zetten. Zou in ieder geval erg gemakkelijk schoonmaken moeten zijn.

[significant]

Om dat van die M6 in perspectief te plaatsen, hijsogen zijn vaak M12 en daar wordt met gemak 300kg aangehangen, veiligheidsfactoren meegenomen. Nu is het niet geheel triviaal om uit deze gegevens iets zinnigs te zeggen over die M6 (kwaliteit van de bout) maar het laat wel zien wat er mogelijk is.
Let er maar eens op als je boutjes ziet, 9 vd 10 keer is het gewoon overgedimensioneerd.

Op mijn werk is laatst een M320 afgeleverd, dat was een bestelfoutje maar de fabrikant was wel zo aardig er alvast 1tje te leveren. De overige 99 kwamen later, want het was toch wat werk. Prachtig toch zo'n instelling, niet even vragen of het wel klopt maar gewoon doen?

[GNOOM172]

Remmes_NT schreef op maandag 16 januari 2012 @ 18:11:
top weer, vooral die voet.. hoe kom je er op


het is trouwens eat your heart out (you're = you are = je bent)

De voeten worden mooi, maar wat er boven komt is mooier.

Fusioxan schreef op maandag 16 januari 2012 @ 22:47:
Heb je nou echt zelf een ladegeleider gemaakt? Knap werk! Het ziet er geweldig uit!

Yep helemaal zelf.

BadpunK schreef op dinsdag 17 januari 2012 @ 08:13:
Een geniale mod tot op heden. Ben benieuwd waar je mij de komende keer weer mee weet te verrassen.

We gaan gewoon door en blijf deze mod volgen.

Pixxel schreef op donderdag 19 januari 2012 @ 17:19:
Misschien is het een idee om de lade te gebruiken voor de fans+stoffilter en de radiatoren wel in je kast vast te zetten. Zou in ieder geval erg gemakkelijk schoonmaken moeten zijn.

Je hebt het bijna helemaal goed! De onderste fans blijven in de behuizing, incl. stoffilter.

En bedankt weer allemaal voor de complimenten en support!



Deel 19, uitschuiftuit deel 2

Gelukkig ben ik even heerlijk aan het genieten van een vakantie thuis. Ik heb dus aardig wat tijd om te knutselsmurfen. Toen het idee ineens geboren was voor de uittreklade kom je meteen met allerlei uitdagingen te maken. Dat maakt het alleen maar leuker. Ik heb zelf voor deze build minstens een jaar uitgetrokken maar het kriebelt wel om het allemaal aan de gang te zien. Geduld is een schone zaak en mijn huidige "My Mac Pro" werkt voortreffelijk.

Hier was ik vorige keer gebleven. Alvast wat rubbers eronder om resonatie te voorkomen en de eerste radiator ingeklemd. (uit een Mac Pro met waterkoeling). Deze machine wordt echt stil.



Het is meer denkwerk dan uitvoering. Ik heb geen beschikking over draaibanken, lasercutters, maar een vaste hand en veel huis, tuin en keukengereedschap. Build from nothing en vooral veel googelen naar leuke voorbeelden... alleen vind ik er weinig. Tja, de meeste servers hebben een ladesysteem, daar komt het idee ook eigenlijk vandaan inclusief de oplossingen van de high end machines van Dell en HP.

De tweede radiator, nog afgeschermd met karton. Ook die past natuurlijk. Wel allemaal weer veel te strak. Daar krijg ik straks vast nog wel problemen mee.



En dan is het denken, denken denken, waar komt de pomp;



De pomp komt ergens in het midden te hangen in rubbers. Eerst maar meteen de Liang pomp voorzien van M4 schroefdraad. Deze pomp heeft ook geen steunen omdat deze ook uit een Mac Pro komt. De rubbers had ik nog liggen.



Deze pijpjes komen ook uit de (3) kapotte Mac Pro''s. Aangezien de hele waterkoeling uit aluminium gaat bestaan mag er geen koper in. Dus alles aluminium. De bochten kan ik goed gebruiken om in de slangen te verwerken. Dan knikken ze niet.



Wil je een beetje korte bocht maken zonder fittingen dan is dit een prima oplossing. Even de boel nat maken en met een kruiskopschroevendraaier in de slang doorsteken.



Meteen maar een foto van de pomp, in rubbers en op rubberen steunen. De slang zit er alvast op.





Er zijn 2 radiators. Een 280 x 140 was beter geweest, maar ik hou wel van een uitdaging.

Weer aan het knutselsmurfen met 8 mm geanodiseerd pijp (van de Praxis) en in een slang gestopt.
Daar tussenin, een stukje doorzichtig zodat ik kan zien of er lucht in het systeem zit.



Dan gaan we snel door met veel aluminiumwerk, beugels als steun voor de 2 radiators;



Uitsparing voor de LianLi fancontroller, die komt er ook meteen in. Scheelt straks weer een heleboel interne kabels.



Sommige stukken zijn gepopt en sommige van schroefdraad voorzien, het moet wel allemaal weer uit elkaar kunnen. Dus heel veel proberen, vijlen, passen en meten.



Maar het begint iets te worden;



Er komt nog een soort deksel op, maar eerst kijken of alles past en staat.



Alles weer uit elkaar en nu defenitief in elkaar zetten. Het is nog niet klaar maar hier in ieder geval een paar foto's van hoe de unit er nu bij staat;



Vanaf de achterkant, hier komt nog de "uitlaat" met warme lucht naar boven toe.



Zijkant met display, display wordt straks (veel later) zichtbaar vanuit de zijkant van de kast.



De onderkant. Met ongeveer 15mm speling. Met de rails erbij gerekend kan ik fans kwijt met een dikte van 30 mm.



Er zitten nu al 32 popnagels en 20 schroeven in En ik wil er ook nog een reservoir in kwijt.



Tot de volgende keer maar weer,

[Haribo112]

Netjes gedaan. Erg strak en dicht op elkaar, dat vind ik er wel mooi uitzien

[GNOOM172]

Deel 20; Uitschuiftuit deel 3

Na een weekend knutselsmurfen ben ik zo ver dat er een kap op de "natte doos" gemaakt kan worden.
Alles wat er in de doos moet zit erin. 2 radiators, 1 pomp, fancontroller, frontfans en reservoir.
De doos heeft wat aparte maten gekregen. Aan de rechterachterzijde komt namelijk nog in de kast een kolom naar boven toe om de warme lucht weg te voeren. Deze pompunit zal waarschijnlijk de GPU gaan koelen. Er komt nog een unit voor de CPU. Deze zal bovenin komen. Hier wat foto's van het resultaat tot nu toe.

Zijkant met temperatuur en fancontroller.



front;



Vanaf het reservoir aan de achterzijde duikt de doos naar beneden. De voorkant is ongeveer 14cm hoog en de achterzijde 12,5. Dan steekt ie precies onder het moederbordtray door richting voeding als ie in de kast geschoven is.

Hier de luchtuitlaat. Aan de achterzijde komen de electra aansluitingen.



Het reservoir, straks, met kap, nog maar een klein gedeelte zichtbaar;



een paar kilo aluminium schoon aan de haak;



Hebben jullie tips om een aluminiumplaat van 1mm dikte met huis, tuin en keukengereedschap exact te buigen?


Tot smurfs weer,

[CDA441]

pak een (ijzeren) lat, zet die vast aan een tafel met bankschroeven (o.i.d.) pak een andere lat en sla tegen de onderkant zodat hij buigt.

[sebastius]

Google even op de term 'zetbank' of 'doe het zelf zetbank'. Het is niet moeilijk om te doen maar met goed gereedschap kom je verder. Overigens adviseer ik je even iemand te zoeken die je er mee kan helpen.

[UgotHeinzzd]

Ik heb dit zelf ook gedaan met 1mm en 2mm aluminium plaat, mijn manier is misschien alleen wat omslachtig.
Als je aan beide zijden van de te maken vouw wat "vlees" hebt zitten werkt het wel goed. Ik maakte gebruik van twee brede aluminium hoekprofielen (van de Gamma). Daar leg je de te buigen plaat tussen en dan klem je het geheel goed vast op een werkbank. Het om te buigen deel versterk je door er aan de bovenkant over het gehele oppervlak een MDF plaat op te klemmen en aan de onder kant ook, maar niet helemaal, het moet natuurlijk wel helemaal tegen het profiel aan te duwen zijn. De reden waarom ik het om te buigen deel tussen twee platen MDF klemde, je krijgt anders een golfslagbad.. Hoeveel kracht je bij het buigen gebruiken moet is afhankelijk van de breedte. 2mm ging best lastig in één haal 1mm ging behoorlijk soepel. Er op slaan met een hamer geeft deuken! Ik deed het gewoon met me handen en wat lomp lichaamsgewicht

Het is natuurlijk wel een feit dat zo'n kleine hobby zetbank, geloof dat Kier er ook één heeft, een stuk makkelijker en beter werkt. Maar misschien dat je wat aan mijn info hebt. Ik wens je in ieder geval succes, goed bezig trouwens!!

[ Voor 4% gewijzigd door UgotHeinzzd op 22-01-2012 19:06 . Reden: edit ]

[Byte_Me]

GNOOM172 schreef op zondag 22 januari 2012 @ 15:36:
Hebben jullie tips om een aluminiumplaat van 1mm dikte met huis, tuin en keukengereedschap exact te buigen?

Voor dikker aluminium (3mm) had ik mooie resultaten door een V-vormige inkeping erin te veilen. Op deze inkeping kun je dan mooi kaarsrecht vouwen. Maar bij 1 mm wordt dat volgens mij een stuk lastiger.

[GNOOM172]

UgotHeinzzd schreef op zondag 22 januari 2012 @ 19:03:
Ik heb dit zelf ook gedaan met 1mm en 2mm aluminium plaat, mijn manier is misschien alleen wat omslachtig.
Als je aan beide zijden van de te maken vouw wat "vlees" hebt zitten werkt het wel goed. Ik maakte gebruik van twee brede aluminium hoekprofielen (van de Gamma). Daar leg je de te buigen plaat tussen en dan klem je het geheel goed vast op een werkbank. Het om te buigen deel versterk je door er aan de bovenkant over het gehele oppervlak een MDF plaat op te klemmen en aan de onder kant ook, maar niet helemaal, het moet natuurlijk wel helemaal tegen het profiel aan te duwen zijn. De reden waarom ik het om te buigen deel tussen twee platen MDF klemde, je krijgt anders een golfslagbad.. Hoeveel kracht je bij het buigen gebruiken moet is afhankelijk van de breedte. 2mm ging best lastig in één haal 1mm ging behoorlijk soepel. Er op slaan met een hamer geeft deuken! Ik deed het gewoon met me handen en wat lomp lichaamsgewicht

Het is natuurlijk wel een feit dat zo'n kleine hobby zetbank, geloof dat Kier er ook één heeft, een stuk makkelijker en beter werkt. Maar misschien dat je wat aan mijn info hebt. Ik wens je in ieder geval succes, goed bezig trouwens!!

Dank je wel voor de tips en complimenten! Ik zal morgenavond even gaan knutselsmurfen. Ik heb al stalen hoekprofielen en het aluminium is exact hetzelfde als met jouw build ( ziet er strak uit ). Ik zal mijn lompe gewicht in combinatie met een workmate en hoekprofielen gaan gebruiken!

Als het niet lukt zal ik naar Kier af moeten reizen, gelukkig woont hij niet ver bij mij vandaan. Kan ik meteen zijn uberbuilds in het echt aanschouwen.

[ Voor 4% gewijzigd door GNOOM172 op 22-01-2012 21:47 ]

[UgotHeinzzd]

It never hurts too help Niet in één beweging proberen te buigen he!
Maar...als hij zo dichtbij woont, dan zou ik het wel weten

[Gaffel]

Ook hogescholen (of ROC's) kunnen vaak hun apparaten ter beschikking stellen om zo even iets te bouwen, zo heb ik op de HvA erg veel leuke dingen mogen maken (en lassen ) zonder de juiste opleiding te volgen

Prachtige build, Keep up the fantastic work!

[GNOOM172]

Bedankt nogmaals voor de tips. Ik ben overigens té oud en té narrig om nog naar school te gaan.



Deel 20; Uitschuiftuit bijna klaar.

Gelukkig had ik alle gereedschappen bij de hand om met de tips in het achterhoofd de glote tluuk te gaan proberen. Het is namelijk niet alleen 1 hoek van 90 graden maar het moesten er 2 worden met een afstand van ongeveer 20 centimeter breedte.

Dus, puppies power;



En barba truuk



Het kwartier dat er tussen zat willen jullie niet weten. Je krijgt het aluminium prima gebogen met een workmate, wat (over)gewicht en 2 stukken ijzers. maar dan heb je een hoek van ongeveer 75 graden. Het laatste stukje veert steeds weer terug. Met de hand proberen te duwen lukt ook niet. Dus met een vreemde constructie in de bankschroef, een balk hout en één van de ijzers maar verder proberen te persen.....

Klap, boem, pang, de balk glipt uit de bankschroef en een scherpe kant van het aluminium klieft precies vanaf de voorkant van mijn linkerduim mijn rechter nagelriem eraf... de deksel stopt bij mijn nagel....
Snel naar de verbandtrommel en de boel dichtpleisteren. Na 5 pleisters, rillingen over mij rug, en wat !#@$*^%!@#% kon ik weer verder.

Het past overigens precies.... maar vraag dus niet hoe



De natte doos heeft in ieder geval een deksel;



Daarna begint het verder afwerken. voorboren, zagen, vijlen en schuren;





Het lijkt ook echt nog nergens op maar straks in de kast lijkt het alsof mr. Lian hetzelf heeft ontworpen.

Meteen maar zorgen dat er straks maar 1 stroomtoevoer naar de la gaat;



alvast klemvast. later maar even aftekenen waar het gat naar buiten moet;



Hier een foto van de kast/la/doos zonder deksel;



Met deksel, reservoir en fancontroller;



Hier de linkerachterzijde met de "uitlaat" die vanaf de achterkant van de moederbordtray naar boven zal gaan;



Dat is het weer even voor dit moment.

Tot smurfs,

[UgotHeinzzd]

GNOOM172 schreef op donderdag 26 januari 2012 @ 00:33:
Klap, boem, pang, de balk glipt uit de bankschroef en een scherpe kant van het aluminium klieft precies vanaf de voorkant van mijn linkerduim mijn rechter nagelriem eraf... de deksel stopt bij mijn nagel....
Snel naar de verbandtrommel en de boel dichtpleisteren. Na 5 pleisters, rillingen over mij rug, en wat !#@$*^%!@#% kon ik weer verder.

Het past overigens precies.... maar vraag dus niet hoe

Whahaha, afgezien van het bloederige klinkt het wel bekend in de oren!
MAAR het is je wel goed gelukt en netjes ook, nice job!

[Asphiax]

Ha, Modding Warstories!
Ziet er iig goed uit zo kerel!

[[Remmes]]

handvat erop en je kan hem zo ergens mee naartoe nemen XD ziet er prachtig uit

en zoals ze zeggen.. no pain, no gain

[GNOOM172]

Deel 21; uitschuiftuit klaar

Gelukkig ben ik voor het koude weer weer binnen. Het is in de schuur nu -7 en heb daar geen verwarming. Af en toe even een sprint naar de schuur om nog een stukje te vijlen of boren. De unit is in ieder geval klaar en kan ook de kast weer even in.

Hier waren we vorige keer gebleven. Alles past maar is nog niet aangesloten;



Dus alles weer uit elkaar en stuk voor stuk de componenten aansluiten.



De lian tempmeter en fanregelaar werkt.

Nu alle slangen aanleggen.



De achterkant met lian li roosters;



En de zeer inteligente aansluiting. 1 aansluiting voor, controller, 2 / 4 fans, pomp en led. Rechts daarvan zitten de 2 fanuitgangen voor de fans die op de bodem van de kast komen.



De controller met afdekkap;



Ergens achterin de kabels op een hoop maar zitten niet in de luchtstroom;



Golfslagbad in het reservoir. Aan de rechterkant zie je de in- en uitgang van de leidingen.



Hier de uitgang aan de rechterachterkant;



De fans werken ook.....;



.... ze draaien alleen de verkeerde kant op. Ze moeten naar binnen blazen... hmmm. De kast gaat weer uit elkaar. Maar....in ieder geval werkt het allemaal met maar 1 aansluiting!



Tot smurfs weer.

[l3p]

Toch maar weer eens iets van me laten horen.
Elke keer weer genieten!
Geweldig

[Ample Energy]

Ik moet toegeven, in het begin dacht ik dat dit een van de zoveelste slechte mods zou worden en het boeide me allemaal totaal niet. Maar naarmate het werk vorderde zag ik in hoeveel creativiteit je wel niet had! Af en toe probeerde ik te voorspellen wat je ging doen, maar ik zat er elke keer naast. Toen je ineens met de voet kwam, was ik al helemaal met stomheid geslagen. Toen pas had ik door dat dit heel goed ging worden. En later postte je het onderdeel (sorry, weet niet precies hoe ik het moet noemen ) waar je nu mee bezig bent en weer dacht ik, wat moet dit in godsnaam worden? Maar weer is het verrassender en veel beter dan ik had verwacht. Nu ga ik echt niet meer twijfelen en zal ik alleen maar uitkijken naar je volgende update. Het ziet er allemaal heel goed uit, succes!

[Ghost Dog]

Siempie schreef op donderdag 02 februari 2012 @ 22:52:
Ik moet toegeven, in het begin dacht ik dat dit een van de zoveelste slechte mods zou worden en het boeide me allemaal totaal niet.

Zeker nog niet eerder een mod van Knutselsmurf Gnoom gezien?

[loeberce]

Ik vind het idee geweldig en ben benieuwd naar de aansluiting van de inhoud van de lade op de rest van het systeem. Ga je met flexibele slangen werken?

[DeerDitch]

Gnoom??? Ben je er nog... Ik ben denk ik niet de enige die met smart op een update zit te wachten.
Kan zijn dat er belangrijkere zaken spelen natuurlijk, maar ben erg benieuwd hoe ver je op dit moment bent!

[BadpunK]

DeerDitch schreef op woensdag 29 februari 2012 @ 13:39:
Gnoom??? Ben je er nog... Ik ben denk ik niet de enige die met smart op een update zit te wachten.

Idem

[Mystikal]

Ziet er smurfig uit! Ben benieuwd naar de update!

[GNOOM172]

Deel 22; Wintertijd is weer voorbij!

Jawel daar is tie weer, mede smurfen en smurfinnen.
De kou is weer uit de schuur. Ik weet namelijk niet of jullie het hebben gemerkt maar afgelopen weken was het bar koud... Een beetje héél erg koud in mijn schuur.

Vorige week kon ik gelukkig weer wat doen. Eigenlijk ben ik met veel dingen tegelijk bezig. Veel kleine aanpassingen en overdenkingen. Want het moet straks allemaal kloppen en werken.

Ik heb nog steeds geen haast. Het moederbord en systeem dat ik wil is weer eens uitgesteld. Dus ik heb weer wat speling.

In ieder geval is de 1e waterpompunit klaar. Wel kwam ik erachter dat de frontfans naar voren bliezen... Dom natuurlijk. Maar meteen, toen de vorst weer uit de schuur was, aangepast;



Staat eigenlijk wel beter dan de andere versie.



Meteen verder met dit mooie weer om de onderste fan frame te maken, deze komt precies onder de 2 radiatoren te liggen in de kast;



Incl fans;



Zo, da's ook weer klaar, nu kijken of de unit gaat passen;
Even zonder body;



Met body;



De fancontroller komt straks voor de window.



frontaanzicht;



Nu ik weet dat de unit past kon ik doorgaan met het voedingegedeelte. Aan de voeding kan het straks niet liggen. Een fractal design Newton 1000 watt;



Ook deze unit komt weer in zijn eigen behuizing. Ik kan nu de exacte maten meten die ik nodig heb. Dus zagen maar, eerst een kleine omlegging van de spanningsaansluiting;



De voeding is straks niet meer te zien, vandaar ook de extra spanningsaansluiting. Ook omdat ik nog allerlei ideeen had met de voeding van de HP. Deze komt echter gewoon bij het moederbord van de HP te zitten, daar is nog zat plek.
Hier even een foto van de HP, incl. voeding die achter het daadwerkelijke moederbordtray komt, dikte 40 mm.



Imposante achteraanzicht, het ken weer net;



Verder met de voedingsunit;



Een gat voor de afvoer van de warme lucht van de voeding...of is het de inlaat



Mooi roostertje erop;



Meten meten meten, kijken of het past;



Hier nog even voor de duidelijkheid, de foto staat hier al eerder maar tot zover ben ik op dit moment. Nu maar weer verder met buigen van een aluminiumplaat...... iets houdt me nog tegen




Tot smurfs weer

[[Remmes]]

GNOOM172 schreef op woensdag 29 februari 2012 @ 20:54:

Een gat voor de afvoer van de warme lucht van de voeding...of is het de inlaat


Tot smurfs weer

inlaat ziet er weer gelikt uit Gnoom

[thijsco19]

Ziet er indrukwekkend uit!
Ik zou niet 1 2 3 kunnen zeggen wat het is maar mooi is het in ieder geval wel.
Het is wel een hoop pas een meet werk zeker? In ieder geval een technisch uitziende meesterwerk.

[GNOOM172]

Deel 23; Behuizing voor PSU

Het was weer weekend en ik kon weer aan de knutsel. Waar ik vorige keer bleef hangen was met het ombuigen van het aluminium deel van de behuizing. Ik bleef er niet alleen in hangen, ik miste ook ineens een stuk van mijn nagelriem van mijn duim.

Na nu eerst het stuk aluminium op maat te hebben gemaakt had ik niet meer zo'n groot stuk dat omgebogen moest worden. Koekie dus.
Eerst maar berekenen hoeveel ik eigenlijk aan aluminium nodig heb;



Het stelt ook niets voor, maar dit wordt dan de PSU houder.



Voorzichtigheid geboden met de voeding, die is zo matzwart dat elk vingertje erop te zien is;



De hele PSU houder voorzien van viltbekleding, ter bescherming van de PSU en zorgen voor resonatiedemping;



Tjop, de voeding in de behuizing;



Nu was ik natuurlijk nieuwsgierig of het allemaal wel gaat passen met het deksel. ..... kwartiertje later;





Het past allemaal exactly;



Waarom eigenlijk een PSU houder?
- Ik wil jaren met de kast doen en weet niet of de voeding dat volhoudt
- Op deze manier hoef ik niet veel te sleeven
- Voedingen zijn in principe lelijk.

En dit is eigenlijk veel mooier;



De onderkant zit nu vol, maar wat sluit het mooi aan!



Wel al een kilo of 15...



Hier de achterkant waar de kabels straks naar boven gaan;



Nu ben ik het hele huis al aan het doorzoeken voor een stuk plexiglas van een mm. of 1.5 om dit stuk op te vullen en te gaan verlichten met leds. De andere kant bij het reservoir straalt ook verlichting uit en lijkt me wel mooi staan. Hebben jullie misschien ideeen voor plexiglas? 1.5 mm x 20 cm.???



Het ziet er zo al tof uit. Niets is overigens scheef... alleen de tuintafel hangt door en dus ook de case...




Tot smurfs weer en hoop op wat huis, tuin en keuken ideeen voor het plexiglas... een cd hoes is net te smal.

[TimvH]

Ziet er mooi uit zo KUTGM!

[[Remmes]]

ik zou er persoonlijk niet te veel leds in gaan verwerken of te veel plexi gebruiken, maar dat is mijn mening,

trouwens ( kom ik wel lekker laat mee), zou het niet mooier zijn geweest die lian li controller echt in te bouwen ( uitsparing voor scherm en 2 gaten voor knopjes en dan achter het alu zeg maar??

of is hier geen plaats voor?echt vaak zal je het waarschijnlijk wel niet naar kijken, maar het zijn toch de details die een kast afmaken

[GNOOM172]

Remmes_NT schreef op maandag 12 maart 2012 @ 00:09:
ik zou er persoonlijk niet te veel leds in gaan verwerken of te veel plexi gebruiken, maar dat is mijn mening,

trouwens ( kom ik wel lekker laat mee), zou het niet mooier zijn geweest die lian li controller echt in te bouwen ( uitsparing voor scherm en 2 gaten voor knopjes en dan achter het alu zeg maar??

of is hier geen plaats voor?echt vaak zal je het waarschijnlijk wel niet naar kijken, maar het zijn toch de details die een kast afmaken

Er komen ook niet teveel leds in. Geen kermis in ieder geval.

Voor de Lian li controller ben ik te laat. Straks met de window maar zien hoe mooi ie uitkomt. Waarschijnlijk komt er een uitsparing in de window waar alleen de temps mee af te lezen zijn. Bedankt voor de tip in ieder geval.

[[Remmes]]

niemand die er een plaatje in kan zetten en goed afwerken zodat je op zich niet alles opnieuw hoeft te doen ? (alhoewel ik ook niet weet of dat er uiteindelijk goed uitziet)

toch duimpjes omhoog voor je maatwerk en afwerking elke keer

[DeerDitch]

Nu ben ik het hele huis al aan het doorzoeken voor een stuk plexiglas van een mm. of 1.5 om dit stuk op te vullen en te gaan verlichten met leds.

Heb je inmiddels al iets gevonden, of is je schuur zo groot
Ben benieuwd hoe ver je gevorderd bent?

[Pixeltje]

Zo ben even weggeweest hier maar wat een werk man! Ziet er superstrak uit, complimenten!

[_ferry_]

1,5mm... transparant... een CD doosje?

[Pixeltje]

_ferry_ schreef op maandag 16 april 2012 @ 21:09:
1,5mm... transparant... een CD doosje?

GNOOM172 schreef op zondag 11 maart 2012 @ 14:44:
Plaatjes/verhaal/plaatjes

Tot smurfs weer en hoop op wat huis, tuin en keuken ideeen voor het plexiglas... een cd hoes is net te smal.

[afbeelding]

Nee dus..

[J.S. Bach]

waar is de CK???

[GNOOM172]

Pixeltje schreef op maandag 16 april 2012 @ 20:54:
Zo ben even weggeweest hier maar wat een werk man! Ziet er superstrak uit, complimenten!

Dank je wel!

Ik ben nu ook even weg maar dat leg ik nog weleens uit. Het komt erop neer dat ik een nog grotere schuur krijg. Ben nu druk aan het verhuizen.

Een CD hoes is net iets te klein. Ik ben nu op zoek naar zo'n doorzichtige lineaal.... de kinderen moeten die wel ergens hebben... maar waar.

[PAPPLE]

Hoe gaat t met de S-5 Richard?
Ben benieuwd of je nog door bent gegaan?

[deraco96]

Ahh, nou dacht ik net dat er een update was. Maar inderdaad, gebeurt hier nog wat mee? Ik vond het idee wel gaaf in ieder geval.

[F.West98]

Ik wou net posten:
GNOOM IS BACK
Maar helaas...

[maarten12100]

Jammer maar hij maakt m vanzelf een keer af lijkt me zodra er tijd is.

[floriske.nl]

PAPPLE schreef op maandag 28 januari 2013 @ 15:45:
Hoe gaat t met de S-5 Richard?
Ben benieuwd of je nog door bent gegaan?

Grrrrrr! Denk je niet dat hij wel zou posten als er een update was * floriske.nl heeft weer eens voor niks geklikt en gehoopt dat er een update was

[ Voor 27% gewijzigd door floriske.nl op 28-01-2013 20:03 ]

[GNOOM172]

Beste Allemaal,...

.....of beter gezegd, knutsel -smurfen en smurfinnen ( ), volgers, critici, meekijkers en genieters; I'm Back!.

De komende tijd ga ik weer wat vrije tijd besteden aan het afronden(!) van de S-5 casemod. Afronden is misschien een slechte omschrijving, eerder verder gaan waar ik mee begonnen was ;

[CIP] S-5

Ik weet dat ik vele plotseling in de steek heb gelaten... de komende periode maak ik het goed!

Tot smurfs.





teaser...oude techniek op nieuwe wijze

[wâldpyk]

YESSSS, eindelijk weer in actie. vroeg me deze week net af als ik ook nog eens een mailtje moest sturen om te kijken als je leefde.

[F.West98]

[GNOOM172]

F.West98 schreef op donderdag 20 juni 2013 @ 22:45:

waldpyk schreef op donderdag 20 juni 2013 @ 21:32:
YESSSS, eindelijk weer in actie. vroeg me deze week net af als ik ook nog eens een mailtje moest sturen om te kijken als je leefde.

Jawel, ik ben er weer. Leuk dat jullie er ook zijn!

[F.West98]

nu de vraag: waar was je

[GNOOM172]

Deel 23; Peltier/Tec koelunit.

Ik heb geruime tijd gehad om na te denken over de losse koelunit die aan de voorkant van de kast komt.

Kennen jullie hem nog?



Ik bleef toch nadenken hoe ik de slang kon gaan koppelen aan de rest van het systeem. Een los kliksysteem voor de waterkoeling is een beetje zonde. En opeens weet je het.....

De unit wordt een Tec (overclock) koelunit. Een Tok dus.

Eerst maar even testen of het allemaal wel werkt. Een "kleine" testopstelling gemaakt;



Even op een koperen koelblok het peltierelement geplaatst. Hou koeler je de warme kant kan houden, des te kouder wordt de echt koude kant.

Binnen 3 seconden is het lucifertje bevroren op het element.



Tja, en toch even proberen of de kat er ook koude poten van krijgt....



Test geslaagd. Nu op jacht naar een waterblock dat niet uit koper bestaat. De rest van de Tok unit is namelijk allemaal aluminium. Aluminium en koper blijken geen goede combinatie.

Tot smurfs weer.

[Pixeltje]

GNOOM! Tof dat je weer bezig bent, ik volg met spanning

[PAPPLE]

YES, Gnoom is weer aan t smurfen!
Vet ideetje, ben benieuwd hoe t uitpakt!
(Zit alweer meteen te popelen)

[BadpunK]

jeej, nooit gedacht hier nog iets van voorbij te zien komen

[Legendary1985]

uit eigen ervaring kan ik je TEC afraden.

Ik heb tweemaal tec gebruikt 1x voor 980X 1x voor W3680 beide waren procs met een tdp van 130W.
voor beide maakt ik gebruik van tec met een koelvermogen van 300W effectief, 5x5x1cm dikke coldplate, een MO-RA3 rad buiten mijn woning lees (watertemp van 3 graden) en alsnog werd mijn cpu gloeiend heet bij een OC tot 4.7GHz.

idle waren mijn core temps rond de 10 graden, echter tijdens het stressen liep het op tot 75 graden.

ff screenshots zoeken

[tomdabom]

Heb je thread even doorgelezen en moet zeggen, wat een afwerking !
Chapeau!

KUTGW!

[ Voor 14% gewijzigd door tomdabom op 21-06-2013 23:10 ]

[Xiphalon]

Legendary1985 schreef op vrijdag 21 juni 2013 @ 12:36:
tec met een koelvermogen van 300W effectief

Wow wat trok dat aan stroom?

[GNOOM172]

darkmage schreef op zondag 23 juni 2013 @ 17:34:
[...]

Wow wat trok dat aan stroom?

Bedankt alle voor de reacties tot zover. Mijn tec trekt 60 watt en kan een maximale temperatuurverschil halen van 63 graden. Dus met een goede waterkoeling kan ik de processor goed koel krijgen. Dit wordt een soort overdrive-unit.

[maks11223344]

oei oei gelukkig ben ik niet jaloers op wat je allemaal maakt

[Legendary1985]

darkmage schreef op zondag 23 juni 2013 @ 17:34:
[...]

Wow wat trok dat aan stroom?

maximaal trok deze rond de 500W

GNOOM172 schreef op zondag 23 juni 2013 @ 18:21:
[...]


Bedankt alle voor de reacties tot zover. Mijn tec trekt 60 watt en kan een maximale temperatuurverschil halen van 63 graden. Dus met een goede waterkoeling kan ik de processor goed koel krijgen. Dit wordt een soort overdrive-unit.

hij trekt 60 wat dus zijn koelvermogen ligt nog lager. geloof me je gaat echt spijt krijgen. wat zijn je specs van je tec ?

[GNOOM172]

De Tec is een TEC1-12706: http://www.electrodragon....ic-peltier-cooler-12v-60w

En gaat dus gebruikt worden in de "intercoolunit", deze unit gaat dan inschakelen bij gewenste temperatuur.
De nieuwe i7k of i5k processor zal een TDP hebben van 84 watt.

We gaan het beleven.

[Anoniem: 525223]

*kijkt ook met spanning mee* :-)

[GNOOM172]

Deel 24; Hi-Tec

Dag lieve (knutsel)smurfen en smurfinnen.

Ben de afgelopen dagen bezig geweest om van de losse koelunit een Tec-unit te maken.

Hoeveel voor of nadelen er ook zitten aan een Tec, ik wil het toch proberen. Juist ook omdat de unit een losse unit is en ik straks kan bijschakelen als het nodig is. Denk hierbij aan wat overclock utilities.

Dus niet geschoten is altijd mis.

De bestaande unit moet wel even aangepast worden. Het probleem met de 2 losse aansluitingen wordt in ieder geval opgelost. Hier nog even de oude situatie;



Ik had nog een Swiftech GPU block liggen. Deze was echter voorzien van een koperen kern. Koper kan ik echt niet gebruiken voor deze unit. De loop is namelijk volledig van aluminium. Dus, hop, de kern verwijderen.



Even passen en meten... de opening is precies 40 x 40 mm...



Met wat 2 componentenlijm lijkt het wel te lijmen.



Dus geen koper meer maar directe koeling op de "hete" kant van de Tec. Ben benieuwd of het allemaal gaat lukken. Meteen maar een andere grondplaat maken als houder.



Iemand weleens een Tec zien lappen?



Dat lappen ging toch eigenlijk niet helemaal goed... steen is toch iets harder dan koper/nikkel De letters kreeg ik er niet afgeschuurd, wel is de Tec nu superglad. Het waterblock dat later op de Tec komt ga ik ook nog lappen voor zo min mogelijk verlies.
Na veel kijken, denken en droog proberen de zaag en vijl maar weer ter hand genomen. Inbouwen die handel.



En dan de grote test; werkt het?


(koude poes )

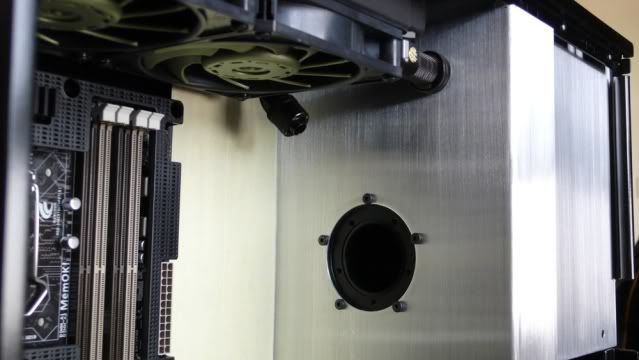

Op de 4 bouten komt later een waterblock die de koude kant van de Tec raakt.



Een totaalbeeld van de unit. Deksel erop en klaar voor gebruik. De ingebouwde lian Li 3.5 inch temp en fancontroller kan geen lagere temps aan dan 0.0 graden... jammer.



Tot smurfs weer,



Let op; ben binnenkort op TV

[arjan445]

GNOOM172 schreef op donderdag 27 juni 2013 @ 19:46:
[afbeelding]


Let op; ben binnenkort op TV

http://www.tvgids.tv/tv/de-smurfen

[DCG909]

Volg dit project pas sinds kort, maar ben je nu van plan om een waterblok op de TEC te bevestigen en daarmee aan een waterblok op de cpu?

[PAPPLE]

Toe maar, ziet er mooi uit Richard. Heb je al een lektest gedaan? Ben benieuwd of hij niet na een tijdje begint te lekken.
Blij dat je weer bezig bent!! Blijft een genot om te zien!
Wanneer/ waarmee kom je op tv?

[Singular1ty]

Een TEC-chiller! Goed om te zien dat dit project nog word voortgezet! Ben nog steeds heel benieuwd hoe dit allemaal uitpakt

[GNOOM172]

Hé wat leuk om weer wat bekende namen te zien.

Speciaal voor jullie

Een kleine tussenstand.

Tot smurfs

[PAPPLE]

Goede samenvatting!
Hoe loopt precies je TEC-loop? er zit neem ik aan een pull-fan onder je rad? Die 2 80mm zijn voor intake?

Cheers

[461943]

Hele vette mod dit! Erg leuk om eens iets met subambient temperaturen te zien, en respect voor al je handwerk :0

[GNOOM172]

DCG909 schreef op donderdag 27 juni 2013 @ 20:03:
Volg dit project pas sinds kort, maar ben je nu van plan om een waterblok op de TEC te bevestigen en daarmee aan een waterblok op de cpu?

Ja, er komt een waterblok direct op de Tec

PAPPLE schreef op vrijdag 28 juni 2013 @ 12:46:
Goede samenvatting!
Hoe loopt precies je TEC-loop? er zit neem ik aan een pull-fan onder je rad? Die 2 80mm zijn voor intake?

Cheers

Er zitten in de unit 2 rads en daar komen 2 fans onder.

461943 schreef op vrijdag 28 juni 2013 @ 12:51:
Hele vette mod dit! Erg leuk om eens iets met subambient temperaturen te zien, en respect voor al je handwerk :0

ThanX
