ja, daag.
:strip_icc():strip_exif()/u/40748/crop626fc0619693c_cropped.jpg?f=community)
Ziet er strak uit Gnoom, al die gaatjes boren, wat een monnikenwerk!
Ryzen 7 7700X | ROG Strix B650-E Gaming Wifi | ROG Strix RTX 4070Ti | 32Gb GSkill RipJaws S5 | 980Pro 2Tb | Corsair RM850x Shift | Fractal Design North Black
:strip_icc():strip_exif()/u/338474/crop583dc1f9b00a4_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/159609/caffeine_is_the_shit_60x60.shkl.jpg?f=community)
Ik vind eigenlijk dat je "gewoon een Gnoom' bij je posts zou moeten aanpassen in 'Past weer precies! ' volgens mij heb je dat wel al 100 keer gezegd (en bewezen!) tijdens posts over je CIPs
Anyway, ziet er tof uit zo, maar ben je niet bang dat die 6 fans aan de achterkant wat overkill zijn? misschien beter om er voor ook twee te doen zodat je beetje push/pull effect krijgt? 4 achter en 2 voor oid..
Anyway, ziet er tof uit zo, maar ben je niet bang dat die 6 fans aan de achterkant wat overkill zijn? misschien beter om er voor ook twee te doen zodat je beetje push/pull effect krijgt? 4 achter en 2 voor oid..
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
/u/323813/buddy%2520jesus%2520icon.png?f=community)
/u/177777/crop5d8e29fa08f0c.png?f=community)
:strip_exif()/u/409250/LEEUW.gif?f=community)
:strip_exif()/u/155884/GNOOM11.gif?f=community)
Deel 11; Wat gaan we doen met de voorkant.
Dank weer allemaal voor de positieve berichten. Zo weet je weer dat je het niet voor niets doet.
Remmes_NT; goed idee, was ik helemaal vergeten mee te nemen. Altijd handig om een front usb aansluiting bij de hand te hebben. Al is het maar voor de reserve pc.
Nu de achterkant een beetje klaar is, ik kan er in ieder geval niet mee verder, ga ik maar door met een grotere uitdaging; de voorkant. De voorkant moet er een beetje als deze Vaio uit gaan zien.
Aangezien ik al 2 zilveren Macs heb staan komt er zeker geen zwarte computerkast in huis. Alleen ben ik nog niet helemaal uit met de kleurencombinatie. Misschien wordt het toch wel zwart met aluminium accenten. Ik kan dan "gewoon" de buitenkant gaan beplakken met plexiglas. Maar op dit moment vind ik het aluminium iets industrieeler staan. Door mijn verzamelwoede en hulp van medetweakers heb ik nu wel even 3 frontpanelen uit dezelfde serie
;
We gaan de middelste opofferen om het bovenste gedeelte op te vullen. Plek voor 4, 5,1/4 drivebays.
Zo, zaag, zaag, vijl, schuur en schuur;
Ik hou van symetrie. Het front moet ook makkelijk verwijderbaar zijn. Dus ik maak dezelfde gaten beneden als Lian Li boven gebruikt;
Gaatjes erin en straks het klemmechaniekje, eerst maar weer kijken of het past..... ik zeg niks meer.
;
klik;
Nu het aluminium aanpassen om de bays te bevestigen;
stjop, stjop;
Weer vastgepopt en de kast is nog steeds stabiel. Je ziet ook meteen de onderste klemmen zitten.
Nu maar weer nadenken hoe groot de onderkant moet zijn.
Ik weet in ieder geval wel dat ik straks hulp nodig heb om te beslissen of er nu een doorzichtig reservoir in komt dat lijkt of het zweeft. Of dat er misschien iets compleet anders in zal komen.
Beginnen jullie alvast maar te denken. Er komt aan de zijkant een sleuf, net zoals de Vaio kast. Aan de bovenkant een gat om koele lucht aan te zuigen. Maar wat komt er nu in de plaats van het zwarte gedeelte. Of misschien zwart doorzichtig plexiglas met verlichting? I dont know.
Tot smurfs weer.
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/57455/Blaat.jpg?f=community)
:strip_exif()/u/306933/ezgif.com-optimize.gif?f=community)
superdoorzichtig plexiglas in een vorm als:
maar dan 90 graden gedraaid, zodat het net zweeft oid
code:
1
2
3
| || () || |
maar dan 90 graden gedraaid, zodat het net zweeft oid
2x Dell UP2716D | R9 7950X | 128GB RAM | 980 Pro 2TB x2 | RTX2070 Super
.oisyn: Windows is net zo slecht in commandline als Linux in GUI
Nog niet veel ideeen, behalve dan bovenstaande waar ik geen hout van begrijp:
superdoorzichtig plexiglas in een vorm als:
code:
maar dan 90 graden gedraaid, zodat het net zweeft oid
Maar goed, dan nog maar even wat duidelijkere foto's van de kast, wat moet er in het midden komen?:
De binnenkant kan nog volledig weg. Dus het kan open worden..
Er gaat dus uiteindelijk ook nog een stuk uit het zijpaneel, maar durf nog even niet.
Ik hoor het graag..
LED staat toch voor Licht En Duurzaam?
nou...
idee:
je kan een gewoon ding plaatsen waar het doorheen gaat, normaal. Maar daaromheen een koker van superdoorzichtig plexiglas waarin de (hoe het heet) zit. De ruimte tussen (ding) en buitenkant vul je met iets superdoorzichtigs, en voor de rest met koelvloeistof, lavalamp idee. Dan lijkt het net door al dat superdoorzichtige dat dat koelvloeistof erbuiten dat die net zweven... Complex maar wel mooi
idee:
je kan een gewoon ding plaatsen waar het doorheen gaat, normaal. Maar daaromheen een koker van superdoorzichtig plexiglas waarin de (hoe het heet) zit. De ruimte tussen (ding) en buitenkant vul je met iets superdoorzichtigs, en voor de rest met koelvloeistof, lavalamp idee. Dan lijkt het net door al dat superdoorzichtige dat dat koelvloeistof erbuiten dat die net zweven... Complex maar wel mooi
2x Dell UP2716D | R9 7950X | 128GB RAM | 980 Pro 2TB x2 | RTX2070 Super
.oisyn: Windows is net zo slecht in commandline als Linux in GUI
Verwijderd

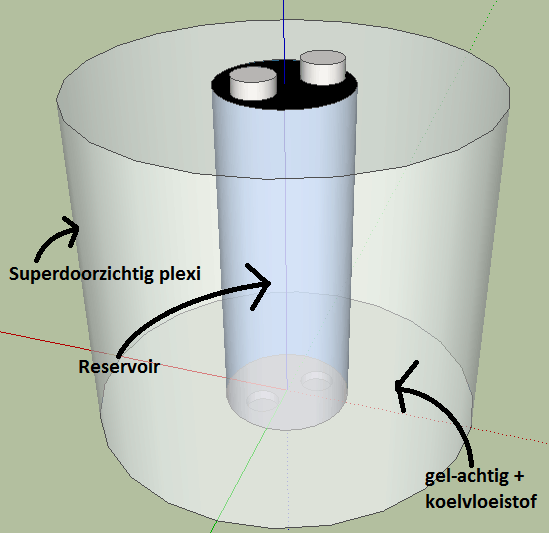

Misschien een 3d-model van je idee maken?:
nou...
idee:
je kan een gewoon ding plaatsen waar het doorheen gaat, normaal. Maar daaromheen een koker van superdoorzichtig plexiglas waarin de (hoe het heet) zit. De ruimte tussen (ding) en buitenkant vul je met iets superdoorzichtigs, en voor de rest met koelvloeistof, lavalamp idee. Dan lijkt het net door al dat superdoorzichtige dat dat koelvloeistof erbuiten dat die net zweven... Complex maar wel mooi
/u/117810/cupcake2.png?f=community)
Ik weet niet hoe dit ding in elkaar zit, maar misschien kan je met die led tunnel, die je eerder liet zien, iets icm een reservoir?
Ja ik begrijp je een beetje. Ik zat ook al te denken aan een dubbelwandig reservoir waar ik dan weer slang door doe. Toestanden allemaal.:
nou...
idee:
je kan een gewoon ding plaatsen waar het doorheen gaat, normaal. Maar daaromheen een koker van superdoorzichtig plexiglas waarin de (hoe het heet) zit. De ruimte tussen (ding) en buitenkant vul je met iets superdoorzichtigs, en voor de rest met koelvloeistof, lavalamp idee. Dan lijkt het net door al dat superdoorzichtige dat dat koelvloeistof erbuiten dat die net zweven... Complex maar wel mooi
LED staat toch voor Licht En Duurzaam?
Verwijderd
Gewoon een verwarmingsplaatje voor je kop koffie inbouwen, staat de koffie veilig en warm
2x Dell UP2716D | R9 7950X | 128GB RAM | 980 Pro 2TB x2 | RTX2070 Super
.oisyn: Windows is net zo slecht in commandline als Linux in GUI
Deel 12; de S van hot Swap bay
Even een tijdje niets van me laten horen. De reden is simpel, heel veel huisvlijt. Meer vijlen en nadenken dan echt uitvoeren.
Maar het resultaat mag er wel weer wezen. Mr Li (van Lian Li... of is het Mr. Lian) kijk eens even wat de knutselsmurf hiervan heeft gemaakt?
Dit komt iedereen wel bekend voor; de hotswapbay van Lian Li.
Toch een heerlijk uitgedacht systeem. Fantastisch voor 3 schijven;
Aangezien ik erg weinig plek heb in de kast.
Wil ik de bay zo efficient mogelijk gaan plaatsen. Ik weet in ieder geval waar er niets komt. Er komt bijna niets aan de drivebay "houders" aan de bovenkant. Even voor het uitmeten op één van de zijkanten geplaatst van de drivebayhouders;
Netjes aftekenen en goed kijken of alles gaat passen. De fan heb ik niet nodig en dat
rasterdeurtje ook niet. Weg ermee. Nu zicht vanaf de printplaat naar onderen op de drivebayhouder;
Veel zagen, vooral vijlen en schuren. Alles kan met de hand... als je maar wil en geduld hebt;
Dan langzaam het resultaat, vooraanzicht;
zijaanzicht;
uhm...zicht;
Oja, en passen is natuurlijk passen, dit is de achterkant, de printplaat is aan het zicht onttrokken, en zie hoe lief de Sata poorten naar buiten komen;
Het past dus precies tussen de 5.1/4 drive houders in;
Zo kan ik straks makkelijk een schijfje verwisselen;
Nog even vooraanzicht, de schijven komen dus dwars ten opzichte van de voorkant;
Dit was weer een S van de S-5.
Graag hoor ik nog wat ideeen over het middenstuk. Er kan een warmhoudplaatje in, een complete senseo, maar het moet even iets origineler.
Tot smurfs weer.
LED staat toch voor Licht En Duurzaam?
Nou, dank je wel, ik start ook altijd heel langzaam.
Ik hoop het, bedankt voor je compliment!
LED staat toch voor Licht En Duurzaam?
goed bezig weer. Trouwens echt een tof idee om hot swaps in je pc te zetten * Pixeltje gaat op onderzoek uit
* Pixeltje gaat op onderzoek uit
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Dank jullie wel weer allemaal, we gaan weer verder met;
Deel 13; Swaffeltime
Sorry hoor, maar met dit weer in de zomer wordt je niet blij. Dan nog een tekst of titel verzinnen, nja, laat maar.
Vandaag en afgelopen week druk bezig geweest met het modden van de Silverstone 3-1 bay.
Een mooi stukje techniek dat ik van een medetweaker had overgenomen. Aangezien ik nog steeds met ruimtegebrek zit wil ik alles zo compact mogelijk maken.
3 in 1. Er is plaats voor een slimline dvd speler, 2 usb poorten en een 2,5 inch HD schijf. De 2.5 inch drivebay komt in de buurt van de hotswapbays....deze is het namelijk ook.
Slopen die handel want ik heb er heel andere ideeen mee;
Er komt in ieder geval USB in, 1 voor de HP, Thanx nog voor de tip. 2 x usb 3 en 1 x usb 2. Oja, en een dvd speler en cardreader. Hier alvast de geripte cardreader.
Dit moeten we even aanpassen. Ik heb wel 2 x usb 3 connectors maar er kan nog net een 3e aansluiting bij.
Een beetje epoxy lijm doet wonderen;
Ze zitten allemaal overal tussen gepropt. Het is recht maar mijn fototoestel is scheef.
En dan moet er ook nog even 1 van de beste slim lines in.
Lekker sata, its a sony.
Nu moet ik wel "even" een passend front gaan maken. Eerst maar met een afdekschild van de Lian aan de gang.
Alles van binnenuit aftekenen en met de schuifmaat nameten, wat een klus.
Maar langzaam aan komen er gaten in;
En hoe doet die GNOOM dat nou zonder CNC, Laser en weet ik veel wat voor apparatuur? :
En dan maar kijken of de DVD er ook nog in kan;
Zit alleen nog even na te denken over de ejectknop. Dit is namelijk een schakelaar op SMD techniek, voor mij niet los te solderen. Daar gaan we tzt wel weer mee verder.
Meteen toch bezig in de schuur en doorgaan met de 2.5 inch hotswap bay;
Wat een leuk ding is het toch;
Hup inbouwen die handel;
Er komt nog een stuk geannodiseerd aluminium over deze kant om het af te werken, In ieder geval zitten nu alle schijven bij elkaar.
Vastgemaakt aan de drivebay en het kan precies onder de dvd speler.
Nu wil ik het allemaal zeer strak hebben. Ik vind al die usb aansluitingen en dergelijke vreselijk. Waarschijnlijk maak ik er toch nog een deurtje voor. vinden jullie ook niet?
Even weer een klein totaalbeeldje;
Tot smurfs weer.
Deel 13; Swaffeltime
Sorry hoor, maar met dit weer in de zomer wordt je niet blij. Dan nog een tekst of titel verzinnen, nja, laat maar.
Vandaag en afgelopen week druk bezig geweest met het modden van de Silverstone 3-1 bay.
Een mooi stukje techniek dat ik van een medetweaker had overgenomen. Aangezien ik nog steeds met ruimtegebrek zit wil ik alles zo compact mogelijk maken.
3 in 1. Er is plaats voor een slimline dvd speler, 2 usb poorten en een 2,5 inch HD schijf. De 2.5 inch drivebay komt in de buurt van de hotswapbays....deze is het namelijk ook.
Slopen die handel want ik heb er heel andere ideeen mee;
Er komt in ieder geval USB in, 1 voor de HP, Thanx nog voor de tip. 2 x usb 3 en 1 x usb 2. Oja, en een dvd speler en cardreader. Hier alvast de geripte cardreader.
Dit moeten we even aanpassen. Ik heb wel 2 x usb 3 connectors maar er kan nog net een 3e aansluiting bij.
Een beetje epoxy lijm doet wonderen;
Ze zitten allemaal overal tussen gepropt. Het is recht maar mijn fototoestel is scheef.
En dan moet er ook nog even 1 van de beste slim lines in.
Lekker sata, its a sony.
Nu moet ik wel "even" een passend front gaan maken. Eerst maar met een afdekschild van de Lian aan de gang.
Alles van binnenuit aftekenen en met de schuifmaat nameten, wat een klus.
Maar langzaam aan komen er gaten in;
En hoe doet die GNOOM dat nou zonder CNC, Laser en weet ik veel wat voor apparatuur? :
En dan maar kijken of de DVD er ook nog in kan;
Zit alleen nog even na te denken over de ejectknop. Dit is namelijk een schakelaar op SMD techniek, voor mij niet los te solderen. Daar gaan we tzt wel weer mee verder.
Meteen toch bezig in de schuur en doorgaan met de 2.5 inch hotswap bay;
Wat een leuk ding is het toch;
Hup inbouwen die handel;
Er komt nog een stuk geannodiseerd aluminium over deze kant om het af te werken, In ieder geval zitten nu alle schijven bij elkaar.
Vastgemaakt aan de drivebay en het kan precies onder de dvd speler.
Nu wil ik het allemaal zeer strak hebben. Ik vind al die usb aansluitingen en dergelijke vreselijk. Waarschijnlijk maak ik er toch nog een deurtje voor. vinden jullie ook niet?
Even weer een klein totaalbeeldje;
Tot smurfs weer.
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/112789/df100d.jpg?f=community)
De rechter USB (als je de foto bekijkt, van binnuit de linkse dus) zit scheef? Verder wel weer goed bezig! Misschien inderdaad een klepje/deurtje ervoor, misschien zelfs een handle van een hot-swap-bay? (A) Blijf je een beetje in hetzelfde thema voor de voorkant
Misschien inderdaad een klepje/deurtje ervoor, misschien zelfs een handle van een hot-swap-bay? (A) Blijf je een beetje in hetzelfde thema voor de voorkant
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Klopt, ik moet een schroefje inkorten van de bevestiging zodat de rechter USB weer rechttrekt. Dan komt de usb weer recht te zitten. Ik ga er zeker een klepje of deurtje voor maken voor het gezicht.:
De rechter USB (als je de foto bekijkt, van binnuit de linkse dus) zit scheef? Verder wel weer goed bezig!
ThanX voor alle kritische noten. Ik vermaak me wel weer, het is er weer voor...
LED staat toch voor Licht En Duurzaam?
Deel 14; goed voorbeeld doet goed volgen.
De dvd speler zit weer opnieuw in de lijm om te zorgen dat de usb aansluitingen recht komen te zitten. Tijd voor weer wat anders. Het echte knutselsmurfen werk.
Ik heb genoeg voorbeelden gezien zoals ik het wil hebben.
Het gaat er ongeveer zo uitzien;

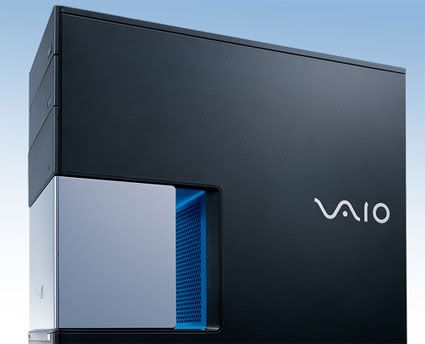

En het lijkt erg op zo iets
. Op het moment dat ik naar de kast keek dacht ik steeds ik heb zoiets wel eens eerder gezien. Toch?
Even weer terug naar de basis, waar zijn we gebleven;
Hier kan je al goed zien wat de uiteeindelijke bedoeling is. Er gaat echt een stuk in het midden van de voorkant uit. Ik moet dan wel zorgen dat de kast stabiel blijft. Marktplaats is een ultiem middel om aan reserveonderdelen te komen. Het was even zoeken maar ik heb nog een PC-70 kast gevonden in zeer slechte staat die mij van donormateriaal kan voorzien;
Daar kan ik mooi een frame van maken uit het voorste deel;
De goede hoogte en vooral goede stevigheid; hup deze komt 20 centimeter naar achteren... (eigenlijk 17,2 cm, ik hou van symetrie). Hij zit nu als gegoten en gepopt aan de dirvebays aan de rechterzijde;
Aan de rechterkant de voorsteun en links de nieuwe steun;
Nu, heel netjes aftekenen en de zaag erin;
Het blijft eng maar ik zet echt door;
Nu blijft er een wiebelkast over. Tijd om dwarsverbindingen te maken. Dat moet weer zorgen voor stevigheid;
En recht is bij mij echt recht, even een doorkijkje langs de onderste 2 dwarsverbindingen;
Nog een dwarsverbinding aan de achterkant bij de hotswapbays;
Er is nu daadwerkelijk een hap uit de kast. Ongeveer 20 x 22 x 20;
Nu maar nadenken over de verdiepte stuk, daar komt in ieder geval een afwerking te zitten die voor de verdere stevigheid moet zorgen.
We nemen een bovenkant van een kast;
De zijkanten daarvan sluiten straks prima aan tegen de zijwanden.
Maar eerst maar even kijken wat ik nog met de 4 onder- bovenkanten afwerking kan doen;
Het moet wel een beetje origineel lijken;
Zo heb ik in ieder geval mooie zijkantjes die prima aansluiten bij de zijwanden;
Nu even "testen" met achterwanden;
Ik denk dat er straks, net als bij de Sony, gaatjes komen voor de ventilatie. Dat zal de grote intake worden voor frisse lucht. Ik kan het nu ook al "open" uitvoeren. Ik heb namelijk nog een extra front liggen;
Maar de dichte versie staat wat beter.
Maar goed ook dat ik genoeg spullen heb. Ik had een denk fout gemaakt bij de dichte versie. Er zou anders een kier (waar ken ik die naam van
) komen van 2 mm als ik het zijpaneel op maat heb gemaakt. Met het open frame kan ik wat gaan vijlen en aanpassen. De zwart plastic carbon delen moeten namelijk in het achterframe vallen. Anders komt er ruimte tussen;
Zo valt het zwarte gedeelte precies in het achterstuk. Na veel gemeet en gevijl kon ik de uiteindelijke achterkant plaatsen;
Het licht effect van de TL verlichting in de schuur is ook al leuk. Ik heb in ieder geval weer een basis om op door te gaan.... maar wat komt er nu in het lege gedeelte? Een reservoir, een koffiekan, een voetbal, een citruspers.. alles kan er in. Ideeen zijn welkom!
Tot smurfs weer.
LED staat toch voor Licht En Duurzaam?
Ik denk dat als je Citruspers in je kast wilt verstoppen, je wel een groter uitsparing nodig hebt
Ik zou gaan voor een alu koffiekan. Maar dan vind ik eigenlijk ook dat je PC koffie moet kunnen zetten.. Mocht je onderdelen nodig hebben; ik heb hier nog een espresso/koffiezetapparaat waarvan het espressodeel kaduuk is, maar het koffiedeel is in orde!
Ik zou gaan voor een alu koffiekan. Maar dan vind ik eigenlijk ook dat je PC koffie moet kunnen zetten.. Mocht je onderdelen nodig hebben; ik heb hier nog een espresso/koffiezetapparaat waarvan het espressodeel kaduuk is, maar het koffiedeel is in orde!
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Dat lijkt me echt bizar. Daar moet een reservoir in, of een levitron
Maar dan met verlichte plexi kogel met de naam van je kast ingegraveerd
Maar dan met verlichte plexi kogel met de naam van je kast ingegraveerd
Uhm, Die Citruspers gaat zeker niet lukken. En ik heb daar al een exemplaar van,evenals koffiemachines. Dus we gaan toch voor iets anders......:
Ik denk dat als je Citruspers in je kast wilt verstoppen, je wel een groter uitsparing nodig hebt
Ik zou gaan voor een alu koffiekan. Maar dan vind ik eigenlijk ook dat je PC koffie moet kunnen zetten.. Mocht je onderdelen nodig hebben; ik heb hier nog een espresso/koffiezetapparaat waarvan het espressodeel kaduuk is, maar het koffiedeel is in orde!
Dit is het idee, zo kom ik in de buurt om iets bizars te maken. Dit is ook al in mijn startpost te lezen over de film contact;:
Dat lijkt me echt bizar. Daar moet een reservoir in, of een levitron
[afbeelding]
Maar dan met verlichte plexi kogel met de naam van je kast ingegraveerd
Het is de ultieme plek om er iets zwevends neer te hangen/zetten, uhm te laten zweven.
Waar haal ik in Nederland zo'n ding vandaan, ideeen?
LED staat toch voor Licht En Duurzaam?
:strip_exif()/u/12601/cat_matrix2.gif?f=community)
/u/51492/crop5d171862e7552_cropped.png?f=community)
Goedkoop op dealextreme idd
http://www.dealextreme.co...ng-and-hovering-gyro-4773
Edit: De verf schijnt los te laten, maar die zou je toch gaan modden
http://www.dealextreme.co...ng-and-hovering-gyro-4773
Edit: De verf schijnt los te laten, maar die zou je toch gaan modden
[ Voor 25% gewijzigd door topaj op 31-07-2011 23:44 ]
Groeten
:strip_icc():strip_exif()/u/107562/crop5788a015c37cd_cropped.jpeg?f=community)
Is deze mod een stille dood gestorven?
Ik zou niet zo zijn geworden als ik niet al die ouderwetse waarden had om tegen te rebelleren.
Nee hoor, ik ben op de achtergrond nog wel druk bezig tussen het drukke werk door. Alleen bij terugkomst van vakantie ben ik een boel foto's kwijt....:
Is deze mod een stille dood gestorven?
In de komende dagen komt er weer een update. We warewn gebleven bij de scheve aansluiting van de DVD speler.
LED staat toch voor Licht En Duurzaam?
en de USB aansluingen...:
[...]
Nee hoor, ik ben op de achtergrond nog wel druk bezig tussen het drukke werk door. Alleen bij terugkomst van vakantie ben ik een boel foto's kwijt....
In de komende dagen komt er weer een update. We warewn gebleven bij de scheve aansluiting van de DVD speler.
ja, daag.
Deel 14; En toen was het weer zomer in oktober.
Het is even stil geweest met deze mod. Maar op de achtergrond zijn er weer veel dingen gebeurd.
Na een prima buitenlandse vakantie blijkt een groot gedeelte van de vastgelegde foto's, of overschreven, of verdwenen te zijn. Da's mooi
Maar om te beginnen met het laatste. De dvd speler in betere vorm. Met knopje en rechte usbaansluitingen;
Da's volgens mij beter. In de tussentijd heb ik lekker goedkoop nog 2 "donorkasten" kunnen scoren bij de veilingsite van Nederland; Marktplaats. Heerlijk dat sommige kasten ergens op zolder staan te verstoffen en voor het luttele bedrag van € 10,-- van eigenaar verwisselen.
Genoeg aluminium om me lekker mee uit te leven.
Meteen een soort subframe gemaakt om de kast wat meer stevigheid te geven;
Ook een 140 mm intake fan gemonteerd voor onder de schijven;
Een paar weken terug bezig geweest om 4 fans te monteren voor de HP die gesandwiched zit tussen het hoofdmoederbordtray en de zijkant. Dat was nog wel een opgave. Er zitten PWM aansluitingen op de HP en zonder begint de HP direct te piepen.
Dus maar kijken of ik van 3 stuks 1 PWM fan kan maken;
De linkse is de bestaande fan, de middelste is de welbekende intelprocessor fan en de rechtse is het fanframe waar het uiteindelijk in moet passen.
Ja, het is weer knutselsmurfen;
Met een aluminium strip een houder gemaakt, het lijkt wel een s(mu)erver.
De HP is nu voorzien van zijn eigen fans en kan straks geheel zelfstandig functioneren.
Tot smurfs weer,
Het is even stil geweest met deze mod. Maar op de achtergrond zijn er weer veel dingen gebeurd.
Na een prima buitenlandse vakantie blijkt een groot gedeelte van de vastgelegde foto's, of overschreven, of verdwenen te zijn. Da's mooi
Maar om te beginnen met het laatste. De dvd speler in betere vorm. Met knopje en rechte usbaansluitingen;
Da's volgens mij beter. In de tussentijd heb ik lekker goedkoop nog 2 "donorkasten" kunnen scoren bij de veilingsite van Nederland; Marktplaats. Heerlijk dat sommige kasten ergens op zolder staan te verstoffen en voor het luttele bedrag van € 10,-- van eigenaar verwisselen.
Genoeg aluminium om me lekker mee uit te leven.
Meteen een soort subframe gemaakt om de kast wat meer stevigheid te geven;
Ook een 140 mm intake fan gemonteerd voor onder de schijven;
Een paar weken terug bezig geweest om 4 fans te monteren voor de HP die gesandwiched zit tussen het hoofdmoederbordtray en de zijkant. Dat was nog wel een opgave. Er zitten PWM aansluitingen op de HP en zonder begint de HP direct te piepen.
Dus maar kijken of ik van 3 stuks 1 PWM fan kan maken;
De linkse is de bestaande fan, de middelste is de welbekende intelprocessor fan en de rechtse is het fanframe waar het uiteindelijk in moet passen.
Ja, het is weer knutselsmurfen;
Met een aluminium strip een houder gemaakt, het lijkt wel een s(mu)erver.
De HP is nu voorzien van zijn eigen fans en kan straks geheel zelfstandig functioneren.
Tot smurfs weer,
LED staat toch voor Licht En Duurzaam?
Thanx Kier!
Thanx voor de tip!
Ik heb er al één in huis. Ze blijven echter wel vervelend want als de spanning eraf is dan valt de bol. En hij gaat daarna niet zelf zweven. Maar dat kan ik natuurlijk wel oplossen. Ik vraag me echter af hoe groot het magnetisch veld is voordat ik geen gegevens meer op mijn harde schijven heb...die hangen er juist net boven.
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/279104/avatar%2520tweakers%25202.jpg?f=community){kind=avatar}
Server 1: Intel N305 | 48GB RAM | 5*4TB NVME | 4x 2.5GbE
Server 2: Intel N5105 | 64GB RAM | 1TB NVME | 4x 2.5GbE
Server 3: Intel Xeon E5-2670 | 128GB RAM | 512+750GB SATA SSD | 6x10TB HDD | 6x 1GbE [Buiten gebruik]
Als ik denk zoals ik dacht, dan doe ik zoals ik deed, als ik doe zoals ik deed, dan denk ik zoals ik dacht! Cogito Ergo Sum
:strip_exif()/u/294564/gif_gifsicle_80_gif_60x60_296da3.gif?f=community)
Mooi werk weer hoor! Kan niet wachten tot je weer verder gaat!
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
:strip_icc():strip_exif()/u/384980/Geek04.jpg?f=community)
Deel 15: "Hallo, daar zijn we weer".
Soms moeten jullie even wachten voor een update. Het werk gaat voor en de plannen wijzigen steeds. Is het niet de keuze van het moederbord dan wel andere plannen.
In ieder geval ben ik wel met een paar dingen aan de slag gegaan waarvan ik wel weet dat daar niets in gewijzigd wordt.
Er moet een "gat" in het moederbordtray komen. Dat is voor mij altijd makkelijk om tussentijds van koeler te kunnen wisselen zonder dat ik daar, tegen die tijd, het gehele moederbord weer voor moet slopen.
In de tussentijd heb ik nu 4 Lian Li 60 en 70 donorkasten. Aluminium genoeg.
Eerst maar even de tray aanpakken;
Zo is de verwijderbare tray standaard
Na veel gegoogel en afmetingen bestuderen van bestaande kasten met stift een arcering gemaakt;
Het ouderwetse handwerk komt weer goed van pas
Hoppa, gat erin, klaar voor het toekomstig moederbord. Gigabyte, één van de sponsors heeft wat problemen met wat chipsets en de modellen volgens zich snel op. Eerst wilde ik een Z68 bord met ingebouwd SSD maar de kleurstelling staat mij niet aan. Nu maar even afwachten wat er nog meer op de markt komt. Misschien wel een LGA 2011 moederbord.... alleen het overgrote deel van de Gigabytes zijn kortgeleden weer teruggeroepen.
Dan maar verder met de lamellen of louvres die ik in deel 7 (2 juli 2011) al aankondigde. Ik ben dan wel niet de eerste... maar wel de beste.
Hier de bekende CD brackets van Lian Li;
Na veel denken, berekenen, proberen en uitvinden;
Dat gaat hem worden. Met wat mallen en aftekenen maar proberen om exact 6 dezelfde te krijgen.
Zei ik 6... 1 reserve maakt 7;
Staat wel stoer, koste wel een halve dag maar dan heb je wat;
Het bovenblad had ik van te voren al afgetekend en uitgezaagd;
Als het goed is moet dat precies 6 brackets kunnen herbergen.
Nu beginnen met de 2 steunen die de lamellen moet geleiden;
Ook hier weer veel denken en af en toe een nachtje over slapen. Ze moeten ook exact hetzelfde zijn zodat de lamellen niet scheef zitten en niet scheef kantelen.
Kleine rubbers zorgen ervoor dat de lamellen allemaal evenwijdig rusten op de aluminiumstrippen;
Monnikkenwerk, en dat 2 maal, maargoed dat zijn jullie nu wel van mij gewend;
Met een tussenmaat van 43 mm hoog, een bracket van 42,5 mm precies genoeg om de brackets te laten kantelen als lamellen. En zo staat het dus als de bovenkant gesloten is;
Nog even met wat tape aan de achterzijde geplakt;
Later komt het als vast module in de kast te zitten inclusief de aansturing van de servo met tempsensor.
Maar even voor het beeld;
Kan er weer mee door zo;
Tot smurfs weer,
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/385340/crop639de5dbddb83_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/97851/crop576e6580dbad6_cropped.jpeg?f=community)
Die had ik niet aan zien komen (heb het blijkbaar gemist ), maar dat ziet er erg mooi uit!
), maar dat ziet er erg mooi uit!
Casemod: Cubeleon
Bedankt allemaal weer voor de reacties. Leuk om te zien dat er zoveel volgers zijn.
Deel 16; En nu je klep dicht houden!
Het is weer tijd om de all in one drive unit; kaartlezer, dvd, 2 x usb 3 en 2 x usb 2 aan te pakken. Alles weer uit elkaar en de usb aansluitingen goed zetten. Dat is nu redelijk gelukt.
Maar om het "strakke" uiterlijk niet te verpesten door deze all in one drive toch maar zitten denken voor een oplossing.
Uit één van de donorkasten kwamen enkele dvd klepjes uit. Die kan ik goed gebruiken;
Tijd om de boel weer te fileren;
Uit elkaar halen is ook echt uit elkaar halen en alles weer opnieuw verzinnen en uitvinden. Het klepje;
De zijkanten;
Om het allemaal werkend te krijgen moet het scharniergedeelte precies aan de onderkant komen. Niet ergens een paar millimeter vanaf onderen.
Zo dus;
Na veel passen en meten, even kijken of, wat ik bedenk, wel allemaal klopt.
Hoppa, de drive is verdwenen;
Wonderschoon weer, bestaande gaten gebruikt dus het kan nog altijd anders;
En..... het werkt!
Nu de randafwerking ervoor en uitlijnen maar.
Daar moet nog even aan gewerkt worden, hij zit nog iets te diep;
Maar werkt wel;
Nu de rest van de afwerking afronden;
Wat aluminium hoekprofielen;
Netjes de gaatjes geboord. Even voor de andere topicstarter op Tweakers; hoe te boren. Lineaaltje, streepjes zetten, met schroef putje tikken, boren en GOEDE ondergrond gebruiken (hout, bankschroef) zodat je naar beneden boort en niet horizontaal. (oja, en een timmermansoog. )
De bekende Lian Li afdekplaten, niets aan gedaan;
Hoekprofielen gemonteerd op de kast;
Zo dus;
met de bestaande gaten van Lian Li gemonteerd;
Och wat mooi weer;
Als een oester;
En het werkt ook nog, even drukken aan de onderkant en de bovenkant komt iets los zodat je de klep kunt pakken.
Meteen maar door met het volgende idee; een kleine teaser. Dit gaat weer iets leuks worden dat alleen bij de duurdere kasten te zien is;
Tot smurfs weer!
Deel 16; En nu je klep dicht houden!
Het is weer tijd om de all in one drive unit; kaartlezer, dvd, 2 x usb 3 en 2 x usb 2 aan te pakken. Alles weer uit elkaar en de usb aansluitingen goed zetten. Dat is nu redelijk gelukt.
Maar om het "strakke" uiterlijk niet te verpesten door deze all in one drive toch maar zitten denken voor een oplossing.
Uit één van de donorkasten kwamen enkele dvd klepjes uit. Die kan ik goed gebruiken;
Tijd om de boel weer te fileren;
Uit elkaar halen is ook echt uit elkaar halen en alles weer opnieuw verzinnen en uitvinden. Het klepje;
De zijkanten;
Om het allemaal werkend te krijgen moet het scharniergedeelte precies aan de onderkant komen. Niet ergens een paar millimeter vanaf onderen.
Zo dus;
Na veel passen en meten, even kijken of, wat ik bedenk, wel allemaal klopt.
Hoppa, de drive is verdwenen;
Wonderschoon weer, bestaande gaten gebruikt dus het kan nog altijd anders;
En..... het werkt!
Nu de randafwerking ervoor en uitlijnen maar.
Daar moet nog even aan gewerkt worden, hij zit nog iets te diep;
Maar werkt wel;
Nu de rest van de afwerking afronden;
Wat aluminium hoekprofielen;
Netjes de gaatjes geboord. Even voor de andere topicstarter op Tweakers; hoe te boren. Lineaaltje, streepjes zetten, met schroef putje tikken, boren en GOEDE ondergrond gebruiken (hout, bankschroef) zodat je naar beneden boort en niet horizontaal. (oja, en een timmermansoog.
) De bekende Lian Li afdekplaten, niets aan gedaan;
Hoekprofielen gemonteerd op de kast;
Zo dus;
met de bestaande gaten van Lian Li gemonteerd;
Och wat mooi weer;
Als een oester;
En het werkt ook nog, even drukken aan de onderkant en de bovenkant komt iets los zodat je de klep kunt pakken.
Meteen maar door met het volgende idee; een kleine teaser. Dit gaat weer iets leuks worden dat alleen bij de duurdere kasten te zien is;
Tot smurfs weer!
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/313842/crop67fa6677cf8d5_cropped.jpg?f=community)
/u/317612/icon.png?f=community){kind=icon}
Nice, die roosters zien er echt heel bruut uit
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
:strip_icc():strip_exif()/u/46872/volume-s.jpg?f=community)
Ahh een Gnoom update ziet er weer top uit
ziet er weer top uit
www.Madebykier.com CiP : TJ11 Carbon - LiLi Tower CCiP : Lightning McMod
:strip_icc():strip_exif()/u/369383/crop599c29d1e4e6a_cropped.jpeg?f=community)
Dank jullie wel voor de complimenten!
Bijna goed, maar niet helemaal. Of helemaal niet...
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/373328/crop5763a35e597a5_cropped.jpeg?f=community)
Deel 17, voetige voeten en handige handen.
Tja, wat was dit ook alweer, niemand heeft het geraden maar het is nogal kort op elkaar.
Aangezien ik nogal wat donorkasten heb en druk op het internet aan het zoeken was voor geschikte "voeten" voor de kast, kwam ik onder andere deze tegen;
Tja, dan heb je ook wel wat, en dan heb je het ook ergens over. In ieder geval beter dan de 99% van de bestaande kasten. Het is ook eigenlijk te duur om bij elke kast weer een andere voet te ontwikkelen. Dus doe ik het maar. Het heeft voor mij voordelen, ik kan vanaf de onderkant frisse lucht aanzuigen voor de radiator(s), misschien nog wat verlichting toevoegen en misschien nog wat andere dingen. Dan maar snel aan de slag.
We hebben nog een bovenkant van een kast die al aardig afgetuigt was door de vorige eigenaar;
Het moeilijkste is om de onderrand af te zagen, net in de knip van de zijwandgeleiding;
Om het mooi bij elkaar te laten passen is er aan de voorkant ook een stukje zwarte afwerking nodig;
Ook meteen een stuk afgerond aluminium;
Dan de verdere afwerking van de voet, het schuine gedeelte is precies de hoek en afstand van de bovenste openslaande lamellen, dit komt tegen de houten zijkanten aan;
Tussentijds maar even kijken of het iets wordt;
Hmm, helemaal niet gek, na 1.5 uur zaag, vijl en schuurwerk;
Nu maar zien hoe het staat als de kast erop komt, voorzien van 4 m6 moeren moet er voldoende stevigheid zijn;
Vanaf de voorkant sluit het erg mooi aan;
Tja, dit is het toch wel.
Tot smurfs weer.
LED staat toch voor Licht En Duurzaam?
:strip_icc():strip_exif()/u/182304/texaco%252060x60.jpg?f=community)
4 x m6 moeren, vergis je niet hoor . Om een voorbeeld te geven, de meeste scooterblokken zitten in elkaar geflanst met m6 bouten. Kan wel boutbelasting berekeningen geven maar dan zijn we ff verder..
Je werkt super netjes en strak! Ik blijf deze volgen.
. Om een voorbeeld te geven, de meeste scooterblokken zitten in elkaar geflanst met m6 bouten. Kan wel boutbelasting berekeningen geven maar dan zijn we ff verder.. Je werkt super netjes en strak! Ik blijf deze volgen.
:strip_exif()/u/294322/64-floyd.gif?f=community)
Stel dat het boutklasse 3.6 is dan komt M6 neer op zo'n 3.6 kN alvorens de er plastische vervorming optreedt. Komt er op neer dat je aan die vier bouten ongeveer 1400 kg kan hangen. Tenzij je een dozijn loden schijven vooraan in die case ophangt zal je die bouten niet breken. Tegen die tijd is je aluminium al lang verbogen
Any intelligent fool can make things bigger, more complex, and more violent. It takes a touch of genius -- and a lot of courage -- to move in the opposite direction.
Dat zeg ik; Gamma:
Stel dat het boutklasse 3.6 is dan komt M6 neer op zo'n 3.6 kN alvorens de er plastische vervorming optreedt. Komt er op neer dat je aan die vier bouten ongeveer 1400 kg kan hangen. Tenzij je een dozijn loden schijven vooraan in die case ophangt zal je die bouten niet breken. Tegen die tijd is je aluminium al lang verbogen
Het zwaartepunt komt achter te liggen, daar komt de voeding. In totaal zal de kast wel een kilo of 20 worden. De 2 voorste bouten, eigenlijk de middelste hebben het zwaar maar leunen op het houten frame. In de kast komt ook nog een frame om doorbuigen te voorkomen.
Ach, eigenlijk een beetje als deze woningen, dat zit ook maar met een paar bouten vast;
LED staat toch voor Licht En Duurzaam?
Nice, dat is inderdaad een mooie voet die je daar gemaakt hebt Ook lekker dat je nu stofvrij lucht kan aanzuigen aan de onderkant; weer een paar fans minder in het zicht
Ook lekker dat je nu stofvrij lucht kan aanzuigen aan de onderkant; weer een paar fans minder in het zicht
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
PC Specs: Asrock B75 Pro-3 M, Intel Core i7 2600, MSI GTX680, Intel 320 40GB SSD, Corsair Builder CX500 V2, Kingston 8GB RAM, Samsung 840 120GB SSD
Strak! Die voet brengt me op het idee om iets soortgelijks te gaan sketchup'en
KUTGW!
KUTGW!
Liftmonteur: Heel de dag up's en down's!
Deel 18; uitschuiftuit
Ben weer lekker druk geweest de afgelopen dagen met het verder ontwikkelen van de kast. Ik zal het maar ontwikkelen noemen omdat ik steeds weer op nieuwe ideeen kom. Eén daarvan is een verwijderbare unit voor één van de waterkoelingen.
Omdat de kast straks heerlijk op een voetstuk staat heb ik ruimte om aan de onderzijde plaats te maken voor 2 radiators. Er komen er totaal 3, maar in ieder geval 2 aan de onderkant.
Ik heb voor die tijd wel even wat verstevigingen aangebracht. Daar straks meer over.
Hier zijn de verstevigingsbalken. Zo zit er geen beweging meer in de kast. (wat er van over is)
Toen kwam ik op het sublieme idee om deze balken te gaan gebruiken als geleiders. De voorkant zal er ook aan moeten geloven;
Een "doorkijkcomputerkast".
Met behulp van de donorkasten kan ik prima geleiders maken voor de uitschuiftuit.
Na wat rekenwerk is dit het eerste resultaat;
Alsof het er voor gemaakt is. Mr. Lian, eat youre hart out!
Och wat mooi weer, al zeg ik hetzelf.
Hij kan er helemaal uit. Daar komt straks de hele waterkoelingsunit in.
Een beetje net als de Dell high end series;
Genoeg mogelijkheden voor de radiators, in ieder geval weer wat om over na te denken;
Verder dan dit ga ik nog maar even niet totdat ik weet hoe het allemaal komt.
Voorkant van de la;
Alsof Lian het zelf heeft ontworpen;
Tot de volgende update weer.
LED staat toch voor Licht En Duurzaam?
