[Anoniem: 303530]

kid jansen schreef op zaterdag 22 januari 2011 @ 01:23:
Aangezien RGB LED backlighting nog behoorlijk nieuw is zit er ook nog wel wat groei in denk ik. Verder ben ik erg benieuwd wanneer die 4 en 5 subpixel technieken naar de beeldschermmarkt overwaaien.

[...]

Als je met RGB LED straks misschien boven de 125% NTSC kan komen dan kom je al behoorlijk dichtbij de 156% NTSC (73% CIE 1931 xyY, oftewel dat gekleurde vlak) die maximaal haalbaar is met 3 subpixels,

Met 4 subpixels kan je zo'n 182% / 85% halen en met 5 zo'n 196% / 92%.

Ahaa! Dus daarom is het vlak in de CIE color space een driehoek, met 4 of 5 subpixels zat dat respectievelijk oplopen naar een 4 of 5 hoek.

EDIT: hoewel, ik bedenk me net dat als je nog steeds 8bit per kanaal houdt, maar je ook echt een kanaal erbij krijgt, dat je dan met 4 subpixels ook al 32bit kleurdiepte totaal hebt (dus meer dan 10bit RGB > 30bit) en met 5 subpixels 40bit. De vraag is alleen hoe je dat gaat doen, aangezien alle video-/fotocontent, besturingssystemen en videokaarten van RGB kleurweergave uit gaan.

Dat kinkt alsof het nog wel even gaat duren voordat we schermen tegenkomen met meer dan 3 subpixels.. Als de content nog steeds uitgaat van RGB heb je niets aan die 3e kleur, in theorie kan je echter wel de 4e (geel, en vervolgens cyaan als ik de artikelen lees) subpixel volledig dichtgooien om het display naar RGB om te toveren.

[Kid Jansen]

Anoniem: 303530 schreef op zaterdag 22 januari 2011 @ 01:41:
Ahaa! Dus daarom is het vlak in de CIE color space een driehoek, met 4 of 5 subpixels zat dat respectievelijk oplopen naar een 4 of 5 hoek.

Meneer wordt ook wakker, ik dacht dat je dat wel al wist

Dat kinkt alsof het nog wel even gaat duren voordat we schermen tegenkomen met meer dan 3 subpixels.. Als de content nog steeds uitgaat van RGB heb je niets aan die 3e kleur, in theorie kan je echter wel de 4e (geel, en vervolgens cyaan als ik de artikelen lees) subpixel volledig dichtgooien om het display naar RGB om te toveren.

Ik denk dat het toch wel een directe meerwaarde moet hebben wil Sharp het op de markt brengen en niet pas wanneer de content e.d. er op aangepast worden / er standaard van uit gaat.

Die 5 subpixels TV was volgens mij meer een proof of concept / demo, maar die Quattron technologie (4 subpixels) is echt iets wat nu op de markt komt.

Een aantal Philips en Sharp LCD TV's die op CES zijn aangekondigd gebruiken die technologie al.

Zie ook:
nieuws: CES: Philips introduceert nieuwe lcd-televisies en blu-ray-spelers
reviews: Voorbeschouwing CES 2011

EDIT: er wordt trouwens ook aan schermen met 6 subpixels gewerkt en daar zijn ook al door meerdere fabrikanten en onderzoeksinstellingen testexemplaren van gemaakt. Schermen met 4 of meer subpixels worden trouwens vaak multi-primary displays (MPD's) genoemd.

offtopic:
vind het nu wel weer leuk geweest, ik ga slapen

[ Voor 9% gewijzigd door Kid Jansen op 22-01-2011 02:34 ]

[Jaap-Jan]

Ik zie dat er allerlei extra data aan de tabellen worden toegevoegd en ik wilde nog even opmerken dat de M4500 ook RGBLED heeft.

[PromoX]

pricewatch: Lenovo Thinkpad SL500 (NRJ3ZMH) (met een mat scherm):

code:

Monitor
  Windows description...... ThinkPad Display 1280x800 (EDID Override)
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN4050
  Data string.............. B154EW08 V0
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 1
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,315 - Gy 0,555
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 70,500 1280 1312 1344 1430 800 805 809 820 -hsync -vsync
  Detailed timing #1....... 1280x800p at 50Hz (16:10)
    Modeline............... "1280x800" 58,630 1280 1312 1344 1430 800 805 809 820 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 22-1-2011
  Software revision........ 2.57.0.894
  Data source.............. Registry-Active
  Operating system......... 6.0.6002.2.Service Pack 2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,50,40,00,00,00,00,01,12,01,03,80,21,15,78,EA,1C,F5,97,58,50,8E,27,
  27,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,8A,1B,00,96,50,20,14,30,20,20,
  54,00,4B,CF,10,00,00,18,E7,16,00,96,50,20,14,30,20,20,54,00,4B,CF,10,00,00,18,00,00,00,0F,00,81,
  0A,32,81,0A,28,16,01,00,06,AF,74,80,00,00,00,FE,00,42,31,35,34,45,57,30,38,20,56,30,20,0A,00,BA

[Anoniem: 303530]

Jaap-Jan schreef op zaterdag 22 januari 2011 @ 08:57:
Ik zie dat er allerlei extra data aan de tabellen worden toegevoegd en ik wilde nog even opmerken dat de M4500 ook RGBLED heeft.

Misschien als optie, maar jouw scherm heeft gewoon Wled, anders zou de color gamut een factor 2 hoger moeten zijn.

kid jansen schreef op zaterdag 22 januari 2011 @ 02:19:
[...]

Meneer wordt ook wakker, ik dacht dat je dat wel al wist

neu Ik dacht dat dat iets te maken had met de backlighting.

[Kid Jansen]

Anoniem: 303530 schreef op zaterdag 22 januari 2011 @ 11:21:
Misschien als optie, maar jouw scherm heeft gewoon Wled, anders zou de color gamut een factor 2 hoger moeten zijn.

Factor twee is wat overdreven, maar toch zeker wel 66% hoger. Ik heb nog nooit een scherm met RGB LED backlighting gezien met een kleurbereik kleiner dan 107% NTSC.

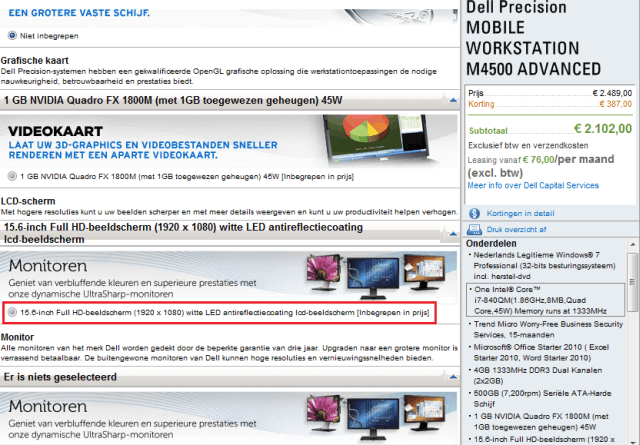

Hier kan je het zelf zien:

neu Ik dacht dat dat iets te maken had met de backlighting.

*sigh*

EDIT: plaatje toegevoegd

[ Voor 17% gewijzigd door Kid Jansen op 22-01-2011 12:29 ]

[3DDude]

Ik heb even voor de gein mijn Zepto 6625WD gedaan (ik weet het die is uit 2007 maar ok)
Is een WSVGA+ (1680x1050 scherm @t 15.4 inch dus..)
Wat mij opviel is dat Manufacture date 1990 is, dus ik had ff een wtf momentje enig idee waar dat aan ligt?

code:

Monitor
  Manufacturer............. Chi Mei
  Plug and Play ID......... CMO1523
  Data string.............. N154Z1-L02 CMO N154Z1-L02
  Serial number............ n/a
  Manufacture date......... 1990, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 200 mm (15,2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,626 - Ry 0,354
  Green chromaticity....... Gx 0,294 - Gy 0,589
  Blue chromaticity........ Bx 0,144 - By 0,097
  White point (default).... Wx 0,309 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 119,000 1680 1728 1760 1840 1050 1053 1059 1080 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 22-1-2011
  Software revision........ 2.57.0.894
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,0D,AF,23,15,00,00,00,00,00,00,01,03,80,21,14,78,0A,77,F1,A0,5A,4B,96,24,
  18,4F,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,7C,2E,90,A0,60,1A,1E,40,30,20,
  36,00,4B,CF,10,00,00,18,00,00,00,FE,00,4E,31,35,34,5A,31,2D,4C,30,32,0A,20,20,00,00,00,FE,00,43,
  4D,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,4E,31,35,34,5A,31,2D,4C,30,32,0A,20,20,00,F8

[Kid Jansen]

Ik heb ook geen idee hoe dat komt, af en toe geeft die Monitor Asset Manager vage informatie, maar op het support forum van Entech Taiwan werd me verteld dat dat niet Monitor Asset Manager ligt, die leest gewoon de EDID data uit en vertaalt die.

Bij Sony liggen veel fouten aan het ontbreken van een EEPROM, waardoor de EDID data ergens anders moet worden opgeslagen, maar bij andere merken weet ik niet zo goed waar het aan ligt.

Zie ook http://forums.entechtaiwan.com/index.php?topic=7652.0

EDIT: ik zie dat er daar weer een nieuwe reactie is, die vage waarden in het Data string veld komen waarschijnlijk doordat de EDID data dan ingevoerd is met simplified Chinese als standaard tekenset.

Zie ook kid jansen in "[Oproep] Screenies MonitorAssetManager v..."

EDIT2: ik zie met die Zepto van jou nogal een verschil in kleurcoördinaten tussen jouw Monitor Asset Manager log en de datasheet van het paneel. Met die van je log kom ik 62.77% NTSC en met die van de datasheet maar op 44.80%. Ik vraag me af wat een grotere kans heeft om fout te zijn, het paneeltype of de kleurcoördinaten. Voorlopig zet ik het even op 44.80% in de startpost.

[ Voor 42% gewijzigd door Kid Jansen op 22-01-2011 19:43 ]

[3DDude]

Ach dit scherm voldoet voor mij nog prima, ik moet zeggen dat hij wel helder is ^_^, wat wel een nadeel is dat hij alleen op z'n meest heldere stand kan is als de powersuply kabel erin zit, dus op accu is het niet mogelijk om de helderheid op 100% te hebben (of in iedergeval als je de stroomkabel erin prikt zie je hem opeens een stuk meer licht geven)

Ik ga er verder maar vanuit dat het een foutje van de monitor tool is, omdat mijn laptop uit 2007 is misschien?
Want een paneel uit 1990 is wel heel erg oud >_<.

@t kid jansen verder, als jij enige tips hebt wat een kwalitatief een meetje goed scherm is met een hoge resolutie (WSVGA+ of WUXGA+?) waar ik dus op moet letten, ik zit te denken deze laptop dit jaar ergens te vervangen (mijn accu is zeg maar .. zeer slecht) Ik zat al te kijken naar een Asus N53 met Fullhd @t 15.6 inch.

[ Voor 23% gewijzigd door 3DDude op 22-01-2011 19:52 ]

[Kid Jansen]

XPS 15 met B+RG scherm (AU Optronics B156HW01 V7), één van de of misschien wel de interessantste laptop van dit moment. Zou alleen even wachten totdat er een Sandy Bridge update van komt.

[Anoniem: 303530]

Op dit moment is dit de meest interessante:
pricewatch: Asus N53SV-SZ016V

Het scherm is alleen wel vrij.. (wat een misser..) ruk, maar het is de enige laptop met full-hd en sandy bridge (net uit), dus
Ik zou inderdaad wachten, nog een maandje en dan is er meer keus. Al hoort dat niet in dit topic.

[Kid Jansen]

Maar hij wil een goed scherm, dus die valt dan af, ik zou gewoon wachten op een Sandy Bridge update van de XPS 15.

offtopic:
okee, geen Sandy Bridge update voor XPS 16 dus, zie post van Darkstone hieronder

[ Voor 26% gewijzigd door Kid Jansen op 22-01-2011 21:40 ]

[Anoniem: 303530]

offtopic:
de studio xps 16 is discontinued, word nog verkocht maar dat is puur voorraad.

[Kid Jansen]

offtopic:
misschien is die XPS 16 wel EOL doordat Seiko Epson er mee is gestopt. Er kunnen ook een aantal 15.6" schermen in de XPS 16, maar dan is er eigenlijk geen verschil meer met de XPS 15

[Anoniem: 303530]

offtopic:
neu: http://www.anandtech.com/show/3983/dell-xps-laptops-2010

[Kid Jansen]

Eerste versie Laptop Panel Parts Database in sinds vanmiddag online op TFT Central: http://www.tftcentral.co.uk/articles/laptop_panel_parts.htm

Bijbehorend nieuwsartikel: http://www.tftcentral.co....hive/22.htm#laptop_panels

Om te kijken welk paneel in welke laptop zit, of in welke laptops een bepaald paneel voorkomt, kan je gewoon de al bestaande Panel Search Database gebruiken: http://www.tftcentral.co.uk/panelsearch.htm

[ Voor 11% gewijzigd door Kid Jansen op 23-01-2011 20:00 ]

[Kid Jansen]

Kom op mensen, meer logjes! Vrijdag drie, zaterdag twee en daarna is er niks meer gepost. Zo'n initiatief als dit is natuurlijk pas nuttig als er heel veel laptops in staan. Die 52 die er nu in de startpost staan zetten natuurlijk nog niet echt zoden aan de dijk, zou eigenlijk 10x meer moeten zijn.

Vooral van Acer, MSI en Toshiba zou ik veel meer verwachten. Staat nu vooral Dell en HP in die tabel en ook nog redelijk wat ASUS, maar dat is het dan ook wel zo'n beetje.

[3DDude]

lol ik heb nog wel een Acer netbookje waarvan ik effe kan kijken, maar al met al is dat een schijtresolutie / slecht scherm met 1024*600..

Dat is alles. helaas wat ik hier aan laptops heb. Ik zal binnenkort mijn broer is vragen om z'n samsung X420 (14 inch)

p.s. verder was ik zowieso nog even de kat uit de boom aan het kijken m.b.t. een nieuw beestje uitzoeken, maarja die accu van mijn zepto is echt mega slecht

[ Voor 24% gewijzigd door 3DDude op 25-01-2011 00:18 ]

[Kid Jansen]

Als die Acer uit 2008 komt of nog nieuwer is graag.

[Anoniem: 303530]

Hum.

Ik vroeg me af, op notebookcheck staat de http://www.notebookcheck....book-GT-540M.44625.0.html met LP156WH2-TLEA paneel, in dropbox hebben wij wel de LP156WH3-TLE1, in hoeverre zou het nutig zijn om dit paneel toe te voegen met het datasheet wat in dropbox staat? Een tijd geleden leek het enige verschil tussen de laatste letter het "customer" veld (asus, dell, ...).

[Kid Jansen]

Bij AU Optronics ja, bij LG Display ben ik er nog niet uit, is tot nu toe echt geen touw aan vast te knopen. Bij LG Display zie je heel vaak panelen met exact hetzelfde typenummer in beeldschermen van verschillende merken opduiken, maar dan nog zijn er soms heel veel verschillende suffixen, het is bij LG Display dus zeker niet altijd zo dat de suffix aangeeft wie de klant is.

[Anoniem: 368825]

Deviltech DTX 9700
Glare-screen

Barebone is een Clevo w860cu

[Anoniem: 303530]

Die v5 is populair opeens, die lijk je in elke 15,6" laptop tegen te komen behalve de xps 15.

[Kid Jansen]

Maar daar zit dan ook een beter paneel in (de V7). Ik heb hem overigens al in de startpost gezet, maar heb het woord "Clevo" weg moeten laten (wel barebone typenummer erbij gezet). Anders past het niet op één regel en dan wordt het onduidelijk, aangezien er al redelijk wat laptops staan bij de V5.

[Anoniem: 368825]

Heb men vriendin ook even gevraagd of ze het bij haar msi cx620 wil doen

[ErgoStijn]

Laptop is een Acer Aspire 5930G:

Data string.............. N154I3-L03 CMO N154I3-L03
Serial number............ n/a
Manufacture date......... 2007, ISO week 40
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 330 x 210 mm (15.4 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.602 - Ry 0.340
Green chromaticity....... Gx 0.306 - Gy 0.530
Blue chromaticity........ Bx 0.151 - By 0.120
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1280x800p at 60Hz (16:10)
Modeline............... "1280x800" 71.000 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

Standard timings supported

Report information
Date generated........... 1/27/2011
Software revision........ 2.58.0.906
Data source.............. Real-time 0x0041
Operating system......... 6.1.7600.2

Raw data
00,FF,FF,FF,FF,FF,FF,00,0D,AF,54,15,00,00,00,00,28,11,01,03,80,21,15,78,0A,07,F5,9A,57,4E,87,26,
1E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,BC,1B,00,A0,50,20,17,30,30,20,
36,00,4B,CF,10,00,00,18,00,00,00,FE,00,4E,31,35,34,49,33,2D,4C,30,33,0A,20,20,00,00,00,FE,00,43,
4D,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,4E,31,35,34,49,33,2D,4C,30,33,0A,20,20,00,A5

[Jaap-Jan]

Netbook van mijn pa. Asus Eee PC 1005PE met matte scherm.

code:

Monitor
  Windows description...... Digital Flat Panel (1024x768 60Hz) (EDID Override)
  Manufacturer............. Microsoft
  Plug and Play ID......... MS_0003
  Serial number............ 3
  Manufacture date......... 2002, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 220 x 130 mm (10.1 in)
  Power management......... Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... sRGB
  Display gamma............ 3.55
  Red chromaticity......... Rx 0.625 - Ry 0.340
  Green chromaticity....... Gx 0.285 - Gy 0.605
  Blue chromaticity........ Bx 0.148 - By 0.063
  White point (default).... Wx 0.281 - Wy 0.309
  Additional descriptors... None

Timing characteristics
  Horizontal scan range.... 0-124kHz
  Vertical scan range...... 0-60Hz
  Video bandwidth.......... 50MHz
  CVT standard............. Not supported
  GTF standard............. Supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1024x600p at 60Hz
    Modeline............... "1024x600" 45.000 1024 1077 1112 1200 600 604 609 625 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 1/27/2011
  Software revision........ 2.58.0.906
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,36,7F,03,00,03,00,00,00,00,0C,01,03,80,16,0D,FF,2F,00,00,A0,57,49,9B,26,
  10,48,4F,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,94,11,00,B0,40,58,19,20,35,23,
  45,00,DC,81,00,00,00,19,00,00,00,FD,00,00,3C,00,7C,05,00,00,00,00,00,00,00,00,00,00,00,00,00,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,BF

Eigenlijk niet zo spannend, want hij is niet meer te koop. Daarnaast is de EDID zo te zien behoorlijk waardeloos. Maar voor de volledigheid.

[Kid Jansen]

stijnovinchi schreef op donderdag 27 januari 2011 @ 14:56:
Laptop is een Acer Aspire 5930G

Geen idee waarom die kleurcoördinaten fout zijn, zowel bij de I3 als de I6 kloppen ze totaal niet met de datasheets.

Volgens Monitor Asset Manager is het bij beide panelen 47.66%, terwijl het volgens de datasheets 45.47% voor de I3 en 40.34% voor de I6 is.

Jaap-Jan schreef op donderdag 27 januari 2011 @ 17:21:
Netbook van mijn pa. Asus Eee PC 1005PE met matte scherm.
...
Eigenlijk niet zo spannend, want hij is niet meer te koop. Daarnaast is de EDID zo te zien behoorlijk waardeloos. Maar voor de volledigheid.

Ik zou eigenlijk niet weten welk paneel er in zou moeten zitten, het lijkt in ieder geval niet hetzelfde paneel te zijn als die in de 1005HAB zit als ik die kleurcoördinaten zo zie. Raar genoeg zijn de kleurcoördinaten exact hetzelfde als van de Toshiba Portege R500, waar een 12.1" Toshiba paneel in zit. Ik zou haast zeggen dat die kleurcoördinaten dan van allebei fout zijn, zoals je bij die Chi Mei panelen ziet gebeurt dat ook wel eens.
(dan zou het misschien dus toch hetzelfde paneel kunnen zijn als in de 1005HAB)


Ik heb overigens weer behoorlijk wat panelen aan de Laptop Panel Part Database op TFT Central toegevoegd.

[ Voor 10% gewijzigd door Kid Jansen op 27-01-2011 19:20 ]

[Anoniem: 303530]

http://forum.notebookrevi...d-wled-7.html#post7100289

Ok guys, I actually registered to answer this question I'm involved in LED R&D so I can probably answer this. Here we go:

As pointed out before, LEDs can create white light in 2 different ways: combining multiple monochromatic (single colour) LEDs or a combination of a short wavelength pump and phosphor(s). To create white light we need at least 2 monochromatic an complementary light sources light sources. A good example would be blue + yellow LEDs. Looking at the CIE x, y chromaticity diagram File:Chromaticity diagram full.pdf - Wikimedia Commons you can see that white light is right at the intersection between yellow and blue. What if we want to make more colours than just gradations between yellow and blue? The RGB systems comes to the rescue: by combining a red, green and blue light source we can create every possible colour withing that triangle. So where does the gamut comes from? The place of our light source in the x,y diagram depends on it's spectral purity. The narrower the spectrum, the more saturated the colour appears and the more towards the edge of the diagram its place will be. In other words: spectrally pure light sources create a large colour gamut. The combination of red, green and blue LEDs as backlight source is a good example of this. Problem: its difficult to keep the white balance correct with all these separate coloured LED emitters.

I'm sure you've all seen single white LEDs. These are made by combining a blue LED and broadband phosphor which emits all the way from green to orange-red. When used as backlight, so called WLED backlights, the primary colours are obtained by filtering portions of the light through the regular LCD colour filters. These filters are relatively broadbanded which results in unsaturated colours and a small gamut. However, you can combine a blue LED with green and red emitting phosphors. This is exactly whats done in the B+RG screens. It´s quite cheap and gives very good gamut properties. The gamut is still smaller than the gamut of a dedicated RGB backlit screen though as the phosphor have a broader spectrum which results in less saturated colours. My humble opinion: this is a very good solution.

So, hopefully this solves the mystery

Min of meer wat we al wisten.

[P_de_B]

Monitor
  Windows description...... Algemeen PnP-beeldscherm (EDID Override)
  Manufacturer............. Microsoft
  Plug and Play ID......... MS_0000
  Serial number............ n/a
  Manufacture date......... 1990, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. Non-RGB multicolor
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,640 - Ry 0,340
  Green chromaticity....... Gx 0,300 - Gy 0,600
  Blue chromaticity........ Bx 0,149 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz
    Modeline............... "1280x800" 69,300 1280 1328 1352 1416 800 803 809 816 -hsync -vsync

Standard timings supported
     640 x  480p at  60Hz - IBM VGA
     800 x  600p at  60Hz - VESA
    1024 x  768p at  60Hz - VESA
     640 x  480p at  60Hz - VESA STD
     800 x  600p at  60Hz - VESA STD
    1024 x  768p at  60Hz - VESA STD

Report information
  Date generated........... 27-1-2011
  Software revision........ 2.58.0.906
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,36,7F,00,00,00,00,00,00,00,00,01,03,80,21,15,78,F2,CE,50,A3,57,4C,99,26,
  0F,50,54,21,08,00,31,40,45,40,61,40,00,00,00,00,00,00,00,00,00,00,12,1B,00,88,50,20,10,30,30,18,
  36,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,B4

HP EliteBook 8530p, mat scherm

[Kid Jansen]

Ik vraag me af waar die irritante EDID overrides vandaan komen. Monitor Asset Manager is gemaakt om de EDID data uit te lezen en die krijgt voorrang over registerdata, maar dit lijkt toch echt uit het register (of in ieder geval ergens uit het OS of een driver) te komen.

[Lightning89]

Kid Jansen schreef op donderdag 27 januari 2011 @ 19:05:
[...]

Geen idee waarom die kleurcoördinaten fout zijn, zowel bij de I3 als de I6 kloppen ze totaal niet met de datasheets.

Volgens Monitor Asset Manager is het bij beide panelen 47.66%, terwijl het volgens de datasheets 45.47% voor de I3 en 40.34% voor de I6 is.


[...]

Ik zou eigenlijk niet weten welk paneel er in zou moeten zitten, het lijkt in ieder geval niet hetzelfde paneel te zijn als die in de 1005HAB zit als ik die kleurcoördinaten zo zie. Raar genoeg zijn de kleurcoördinaten exact hetzelfde als van de Toshiba Portege R500, waar een 12.1" Toshiba paneel in zit. Ik zou haast zeggen dat die kleurcoördinaten dan van allebei fout zijn, zoals je bij die Chi Mei panelen ziet gebeurt dat ook wel eens.
(dan zou het misschien dus toch hetzelfde paneel kunnen zijn als in de 1005HAB)


Ik heb overigens weer behoorlijk wat panelen aan de Laptop Panel Part Database op TFT Central toegevoegd.

Die Asus 1005HAB is een glossy scherm trouwens! (OP staat matte) (geimporteerd uit de US, ik weet niet of dat een verschil uitmaakt?)

[Kid Jansen]

Vaag, in de datasheet staat: "Surface treatment - Antiglare, Hard-Coating (3H) with EWV film". Voor zover ik weet is een antiglare coating altijd matte.

[Anoniem: 303530]

Idem, je moet wel oppassen met de uitspraak "ontspiegeld" met sommige clevo modellen, dat zijn namelijk glansschermen met een matte sticker erop.

[Kid Jansen]

Misschien toch eens uitzoeken, misschien bedoelen sommige fabrikanten ontspiegeld met antiglare en dat is inderdaad iets anders.

offtopic:
Ik heb normaal lenzen in, maar voor ernaast heb ik ook een bril (die ik eigenlijk alleen 's ochtends draag voor ik m'n lenzen in heb of 's avonds bij TV kijken in bed) en die hebben ook ontspiegelde glazen, maar die zijn toch echt niet mat

[Anoniem: 303530]

Vaag, elke review van notebookcheck lijkt naar een incompleet datasheet te leiden met veel "TBD"
http://www.notebookcheck....603-Notebook.44628.0.html
http://www.yslcd.com.tw/docs/product/HSD160PHW1-A.pdf

Ik heb nog maar 1x nuttige info uit een review van notebookcheck gehaald

[Kid Jansen]

Waarschijnlijk heel veel preliminary en tentative versies dan.

[Snowdog]

Hierbij mijn info van Acer 4750g

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO183C
  Data string.............. AUO B140XW01 V8
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 1
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 310 x 170 mm (13.9 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.620 - Ry 0.340
  Green chromaticity....... Gx 0.330 - Gy 0.570
  Blue chromaticity........ Bx 0.150 - By 0.600
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 69.300 1366 1404 1426 1436 768 771 777 803 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 1/29/2011
  Software revision........ 2.56.0.872
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,3C,18,00,00,00,00,01,13,01,03,80,1F,11,78,0A,C8,A5,9E,57,54,92,26,
  99,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,56,46,50,00,23,30,26,16,
  36,00,35,AD,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
  55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,34,30,58,57,30,31,20,56,38,20,0A,00,17

[Anoniem: 303530]

http://www.yslcd.com.tw/docs/product/B140XW01%20V.8.pdf, ik voeg hem wel even toe.

edit: glossy? mat?

Mooie kleurcoordinaten overigens:


Het datasheet doet het wel goed.

[ Voor 53% gewijzigd door Anoniem: 303530 op 29-01-2011 15:40 ]

[Kid Jansen]

LOL, 'blauw' is groener dan groen Klopt natuurlijk geen zak van die kleurcoördinaten in het logje, in de datasheet staan ze wel goed overigens en daar staat ook in dat het glossy is.

[Capa]

Asus N53SV:

code:

Monitor
  Windows description...... Algemeen PnP-beeldscherm (EDID Override)
  Manufacturer............. AUO
  Plug and Play ID......... AUO15ED
  Data string.............. AUO B156HW01 V5
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 1
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,620 - Ry 0,340
  Green chromaticity....... Gx 0,330 - Gy 0,570
  Blue chromaticity........ Bx 0,150 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 142,400 1920 2028 2076 2100 1080 1090 1100 1130 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 29-1-2011
  Software revision........ 2.58.0.906
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,ED,15,00,00,00,00,01,12,01,03,80,22,13,78,0A,C8,95,9E,57,54,92,26,
  0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,A0,37,80,B4,70,38,32,40,6C,30,
  AA,00,58,C1,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
  55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,35,36,48,57,30,31,20,56,35,20,0A,00,47

[Anoniem: 303530]

Die kennen we al Een erg populair scherm op het moment.

[Kid Jansen]

N53SV stond inderdaad al in de startpost

[LegacyCode]

HP Compaq 6730b

code:

Monitor
  Windows description...... Generic PnP Monitor (EDID Override)
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPL3701
  Data string.............. LGPhilipsLCD LP154WE2-TLA7
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,326 - Gy 0,544
  Blue chromaticity........ Bx 0,157 - By 0,141
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 131,500 1680 1744 1840 2048 1050 1054 1060 1070 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 29/01/2011
  Software revision........ 2.58.0.906
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,32,0C,01,37,00,00,00,00,00,12,01,03,80,21,15,78,0A,19,45,97,58,53,8B,28,
  24,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,5E,33,90,70,61,1A,14,40,40,60,
  46,00,4B,CF,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FE,00,4C,50,31,35,34,57,45,32,2D,54,4C,41,37,00,00

[RaZ]

@Kid Jansen: Ik zag dat je mijn netbook - Samsung N135 (3de in de list in de OP) - hebt gezet als glossy scherm. Die van mij is echter anders toch echt mat hoor

[Kid Jansen]

Vaag, je zou haast denken dat Monitor Asset Manager de panelen van de ASUS 1005HAB en de Samsung N135 JA02 heeft omgewisseld:

HSD100IFW1-A = matte volgens datasheet, maar glossy volgens Lightning89

HSD101PFW2-A = glossy volgens datasheet en matte volgens jou

En ze hebben ook nog eens dezelfde Plug & Play ID. Ik zeg open schroeven die hap!

LegacyCode schreef op zaterdag 29 januari 2011 @ 17:05:
HP Compaq 6730b

code:

Monitor
  Windows description...... Generic PnP Monitor (EDID Override)
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPL3701
  Data string.............. LGPhilipsLCD LP154WE2-TLA7

Vrijwel hetzelfde als tc982 in "[Oproep] Screenies MonitorAssetManager v...", die heeft de TLA8 suffix en LGD01AF als P&P ID

[ Voor 39% gewijzigd door Kid Jansen op 29-01-2011 18:04 ]

[Capa]

Kid Jansen schreef op zaterdag 29 januari 2011 @ 16:22:
N53SV stond inderdaad al in de startpost

My bad, startpost niet goed gelezen.

[Anoniem: 303530]

Dat maakt niet uit hoor Soms zitten er meerdere verschillende panelen in hetzelfde model, en dat willen wij graag weten.

[Kid Jansen]

Zoals je ziet met die 6730b hierboven.

Speaking of which, wat is het exacte model van jouw 6730b LegacyCode? Er mist namelijk nog een deel van het typenummer, ik heb zelf bijvoorbeeld een 8540p WT038ES en die 6730b die al in de startpost stond is een VC381ET. Ik zou dus graag dat laatste stukje willen weten (twee letters-drie cijfers-twee letters).

[ Voor 81% gewijzigd door Kid Jansen op 29-01-2011 22:30 ]

[Fire69]

HP Elitebook 8540p (NU486 AV)

code:

Monitor
  Model name............... LP156WH2-TLR2
  Manufacturer............. LG Display
  Plug and Play ID......... LGD027D
  Data string.............. LG Display
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,618 - Ry 0,355
  Green chromaticity....... Gx 0,335 - Gy 0,584
  Blue chromaticity........ Bx 0,150 - By 0,094
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 69,300 1366 1398 1430 1486 768 770 774 782 -hsync -vsync

[Kid Jansen]

Ik zal die laatste twee wel even toevoegen aan de startpost -> done

[ Voor 6% gewijzigd door Kid Jansen op 29-01-2011 22:53 ]

[Anoniem: 303530]

Extra bevestiging omrent het xps 15 scherm van een seller:

"At this time the only screens we have are the B156HW01 V.4, which is the same screen that you have but in a matte not a glossy finish, but it has the same color characteristics and other features besides the finish. Right now we can't get in quantity the V.7 screens, so if you are interested in a V.4 which will be a straight swap in your machine they are $200 per screen

[Kid Jansen]

Jammer dat we geen datasheet van de V7 hebben, want die kleurcoördinaten komen niet helemaal overeen, maar dat zou eventueel een foutje van Monitor Asset Manager kunnen zijn.

Ik vraag me trouwens af wanneer Priyantha Bleeker die 8540w met DreamColor 2 scherm van hem open trekt, hij heeft het nu al vier keer beloofd, maar ik heb er nog niks van gehoord (anders dan uitstel). Ik wil wel graag weten welk paneel dat nu is. De kans is dan veel groter dat ik ook de datasheet kan vinden.

Tijdje terug had ik eeuwen gezocht naar de datasheets van die Samsung cPVA panels, zonder resultaat. Laatst eindelijk achter het typenummer van één van de twee gekomen en toen had ik de datasheet daarvan binnen 2 minuten.

[Jaap-Jan]

Laptop van mijn oom, een HP EliteBook 8730w met matte scherm:

code:

Monitor
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPLA105
  Data string.............. LGPhilipsLCD LP171WP4-TLP2
  Serial number............ n/a
  Manufacture date......... 2007, ISO week 0
  -------------------------
  EDID revision............ 1.2
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 370 x 230 mm (17,2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,602 - Ry 0,349
  Green chromaticity....... Gx 0,323 - Gy 0,551
  Blue chromaticity........ Bx 0,158 - By 0,141
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1440x900p at 60Hz (16:10)
    Modeline............... "1440x900" 96,210 1440 1504 1536 1760 900 901 904 912 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 30-1-2011
  Software revision........ 2.58.0.906
  Data source.............. Real-time 0x0100
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,32,0C,05,A1,00,00,00,00,00,11,01,02,80,25,17,78,0A,1C,85,9A,59,52,8D,28,
  24,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,95,25,A0,40,51,84,0C,30,40,20,
  13,00,6F,E6,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FE,00,4C,50,31,37,31,57,50,34,2D,54,4C,50,32,00,1D

[Kid Jansen]

Inmiddels valt wel goed te zien dat hoewel we er met de beeldverhouding en resolutie lang niet altijd op vooruit gaan, we er niet alleen maar slechter op worden: het gemiddelde kleurbereik van de dertien 15.4" panelen in de tabel in de startpost is 44.65% NTSC, voor de vijftien 15.6" panelen is dit 68.44%, dat is dus ruim anderhalf keer zo hoog.

[Anoniem: 303530]

Dat komt voor een groot deel omdat de aanwezige 15.6" schermen vooral full-hd exemplaren zijn, die zijn doorgaans een stuk beter.

Als ik de 1280*800 en 1366*768 panelen met elkaar vergelijk zie ik nauwelijks verschil.

[Kid Jansen]

Dan kijk je niet echt goed: gemiddelde voor de 15.4" 1280x800 panelen is 44.71% en voor de 15.6" 1366x768 panelen is het 56.48%. Dat is dus nog steeds ruim 26% hoger.

[Anoniem: 303530]

Je hebt gelijk, ik ben blind

Ik ben nu bezig aan een scriptje dan de kleurcoordinaten extract, dat blijkt nog niet zo makkelijk, veel datasheets hebben foutjes in de layout waarmee "Red y" en het bijbehorende coordinaat op een andere regel belanden.

[joop1960]

Lenovo ThinkPad R61i 8932GMG bestel datum 11-sep-2008

code:

Monitor
  Windows description...... Generic PnP Monitor (EDID Override)
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN4050
  Data string.............. LTN154X3-L02
  Serial number............ n/a
  Manufacture date......... 2006, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,340
  Green chromaticity....... Gx 0,320 - Gy 0,550
  Blue chromaticity........ Bx 0,152 - By 0,130
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 71,110 1280 1328 1360 1440 800 803 809 823 -hsync -vsync
  Detailed timing #1....... 1280x800p at 50Hz (16:10)
    Modeline............... "1280x800" 59,260 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 30-1-2011
  Software revision........ 2.58.0.906
  Data source.............. Registry
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,50,40,00,00,00,00,00,10,01,03,80,21,15,78,EA,03,15,97,57,52,8C,27,
  21,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,C7,1B,00,A0,50,20,17,30,30,20,
  36,00,4B,CF,10,00,00,19,26,17,00,A0,50,20,17,30,30,20,36,00,4B,CF,10,00,00,19,00,00,00,0F,00,81,
  0A,32,81,0A,28,14,01,00,4C,A3,58,33,00,00,00,FE,00,4C,54,4E,31,35,34,58,33,2D,4C,30,32,0A,00,29

[Kid Jansen]

Van welke fabrikant pak je nu datasheets? (Laat me raden, AU Optronics )

Anoniem: 303530 schreef op zondag 30 januari 2011 @ 21:26:
Je hebt gelijk, ik ben blind

offtopic:
Dat is dan best wel kut voor je, dan kan je al die mooie kleuren niet ervaren

[Anoniem: 303530]

Kid Jansen schreef op zondag 30 januari 2011 @ 21:37:
Van welke fabrikant pak je nu datasheets? (Laat me raden, AU Optronics )

Scherp! Ik probeerde even samsung en ik kreeg meteen een mooi lijstje met coördinaten

[Kid Jansen]

Samsung heeft dan ook erg nette datasheets vind ik, bovendien zijn ze de enige die niet alleen CIE 1931 xy coördinaten geven (voor de CIE 1931 xyY kleurruimte), maar ook CIE 1976 u' v' (voor de CIE 1976 L*u*v* kleurruimte). Dat doen ze overigens niet voor alle panelen, vooral bij de medium en high-end desktop panelen heb ik het gezien.

[Anoniem: 303530]

http://i.imgur.com/LF1c8.png

Nu nog een manier vinden om de daadwerkelijke coördinaten er uit te halen, kan niet lang duren

[Kid Jansen]

Zo te zien komen we al ergens, maar had dit niet beter in \[Wiskunde/excel] area van overlappende driehoeken berekenen gekund?

[Anoniem: 303530]

Ik wou hem niet binnen 24 uur kicken, maar dat hoort inderdaad daar.

[Kid Jansen]

Dus dan doe je het hier maar? En iedereen maar denken dat dit topic zo populair is, maar stiekem zijn de helft van de posts van ons twee.

[RaZ]

Kid Jansen schreef op zaterdag 29 januari 2011 @ 17:58:
Vaag, je zou haast denken dat Monitor Asset Manager de panelen van de ASUS 1005HAB en de Samsung N135 JA02 heeft omgewisseld:

HSD100IFW1-A = matte volgens datasheet, maar glossy volgens Lightning89

HSD101PFW2-A = glossy volgens datasheet en matte volgens jou

En ze hebben ook nog eens dezelfde Plug & Play ID. Ik zeg open schroeven die hap!


[...]

Uhm... Dat zie ik eerlijk gezegd niet zo zitten. Die plastic dopjes krijg ik er niet echt uit zonder het te beschadigen. Zelfs met een aardappelschilmesje (3x de woordwaarde) gaat dat niet vlekkenloos.

Kid Jansen schreef op zondag 30 januari 2011 @ 23:45:
Dus dan doe je het hier maar? En iedereen maar denken dat dit topic zo populair is, maar stiekem zijn de helft van de posts van ons twee.

Ah yoh... ik draag wel even wat bij, houd de schijn goed op

@Darkstone: Als mod mag je natuurlijk ook gewoon je bericht editen hoor

[DJSmiley]

Goh.. topic nog nooit eerder gezien. Wel handig

Mijn bijdrage:

Mn oude laptop: HP/Compaq 6710B (KE121ET#ABH)
Partno erbij vermeld, omdat deze laptop redelijke tijd op de markt geweest is in verschillende configuraties zou t me niets verbazen als er ook mbt schermen verschillen in zitten

code:

Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO8074
  Data string.............. AUO B154EW08 V0
  Serial number............ n/a
  Manufacture date......... 2006, ISO week 1
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,315 - Gy 0,555
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 71,110 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

En mn huidige laptop, HP Probook 6550b (WD709ET#ABH)

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC3551
  Data string.............. SAMSUNG 156AT05-301
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,580 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 69,300 1366 1414 1446 1480 768 770 775 780 -hsync -vsync

Wel opvallend: Mn 15.6" scherm wordt als 15.3" vermeld.....

[ Voor 30% gewijzigd door DJSmiley op 31-01-2011 00:07 ]

[Fryskmantsje]

Dell XPS M1530

[NetXtreme]

Zag dat sommige mensen hier naar benieuwd waren, bij dezen.

Macbook Pro (Mid '09) [Z0GH]

code:

Monitor
  Manufacturer............. Apple
  Plug and Play ID......... APP9CA3
  Data string.............. LP154WP4-TLA1 Color LCD
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,640 - Ry 0,335
  Green chromaticity....... Gx 0,310 - Gy 0,610
  Blue chromaticity........ Bx 0,150 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1440x900p at 60Hz (16:10)
    Modeline............... "1440x900" 88,750 1440 1488 1520 1600 900 903 909 926 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 31-1-2011
  Software revision........ 2.58.0.906
  Data source.............. Real-time 0x0011
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,10,A3,9C,00,00,00,00,00,13,01,03,80,21,15,78,0A,F5,95,A3,55,4F,9C,26,
  0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,AB,22,A0,A0,50,84,1A,30,30,20,
  36,00,4B,CF,10,00,00,18,00,00,00,01,00,06,10,30,00,00,00,00,00,00,00,00,0A,20,00,00,00,FE,00,4C,
  50,31,35,34,57,50,34,2D,54,4C,41,31,00,00,00,FE,00,43,6F,6C,6F,72,20,4C,43,44,0A,20,20,20,00,00

[Kid Jansen]

RaZ schreef op zondag 30 januari 2011 @ 23:56:
Uhm... Dat zie ik eerlijk gezegd niet zo zitten. Die plastic dopjes krijg ik er niet echt uit zonder het te beschadigen. Zelfs met een aardappelschilmesje (3x de woordwaarde) gaat dat niet vlekkenloos.

Flauw hoor, wat kan er nou mis gaan

@Darkstone: Als mod mag je natuurlijk ook gewoon je bericht editen hoor

Waarom editen als je ook het topic omhoog kan schoppen?

DJSmiley schreef op zondag 30 januari 2011 @ 23:57:
Goh.. topic nog nooit eerder gezien. Wel handig

Misschien moeten we dan op nog meer plaatsen links naar dit topic gaan spammen en dit topic nog meer omhoog schoppen

Mn oude laptop: HP Compaq 6710B KE121ET

Toegevoegd, paneel stond er al in bij de Lenovo Thinkpad SL500 NRJ3ZMH, dus dat was snel gedaan

En mn huidige laptop, HP Probook 6550b (WD709ET#ABH)

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC3551
  Data string.............. SAMSUNG 156AT05-301
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0

Wel opvallend: Mn 15.6" scherm wordt als 15.3" vermeld.....

Die afmetingen komen doordat in de EDID data de hoogte en breedte worden afgerond op hele centimeters (maar dan weer wel worden opgegeven in millimeters...)

Wat spannender is, is dat er zo te zien een Samsung LTN156AT05-301 paneel in zit, maar dat er een Seiko Epson Plug & Play ID bij staat

[Jaap-Jan]

Hoe kun je eigenlijk zo'n chromaticity chart laten maken zoals Darkstone hier doet: Anoniem: 303530 in "[Oproep] Screenies MonitorAssetManager v...".

[Kid Jansen]

Met de kleurcoördinaten van het paneel, een afbeelding van het CIE 1931 xy chromaticity diagram als achtergrond en dan de scattergrafiekoptie in Excel.

Darkstone heeft wel een link naar de excelsheet waarmee hij dat deed geplaatst in \[Wiskunde/excel] area van overlappende driehoeken berekenen

EDIT: @ Darkstone, heb jij misschien enig idee welk paneel dit is: fryskmantsje in "[Oproep] Screenies MonitorAssetManager v..."?

[ Voor 20% gewijzigd door Kid Jansen op 31-01-2011 00:49 ]

[Anoniem: 303530]

Kid Jansen schreef op maandag 31 januari 2011 @ 00:32:
Met de kleurcoördinaten van het paneel, een afbeelding van het CIE 1931 xy chromaticity diagram als achtergrond en dan de scattergrafiekoptie in Excel.

klopt, ik ben laatst een vol weekend bezig geweest om dat ik elkaar te gooien

EDIT: @ Darkstone, heb jij misschien enig idee welk paneel dit is: fryskmantsje in "[Oproep] Screenies MonitorAssetManager v..."?

Een http://www.pdfsea.com/dow...lUD5ULwlsVWwBfwF3BmwNKFdv, zoals letterlijk in het datasheet staat?

[Kid Jansen]

Dat is NetXtreme, ik bedoel fryskmantsje (zoals je overigens ook aan m'n link kan zien), die XPS M1520.

Overigens werkt je link naar die datasheet niet, je moet naar één stap eerder linken, zoals ik ook in de startpost heb gedaan voor die datasheet.

[DJSmiley]

Nog een paar bijdrages van mijn kant

Samsung N130

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC3052
  Data string.............. SAMSUNG LTN101NT01000
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  -------------------------
  EDID revision............ 1.0
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 220 x 130 mm (10,1 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,600 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,560
  Blue chromaticity........ Bx 0,150 - By 0,130
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1024x600p at 60Hz (16:9)
    Modeline............... "1024x600" 63,200 1024 1040 1088 1564 600 601 604 673 -hsync -vsync

Standard timings supported

Asus K52F-ex699v

code:

Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD0250
  Data string.............. LG Display LP156WH2-TLEA
  Serial number............ n/a
  Manufacture date......... 2010, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 350 x 190 mm (15,7 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Supported
  MCCS revison............. 2.0
  Display technology....... TFT
  Controller............... RealTek 0x2555
  Firmware revision........ 2.0
  Firmware flags........... 0x00FFFFFF
  Active power on time..... 1046 hours
  Power consumption........ 6,55 kWh
  Current frequency........ 47,80kHz, 60,00Hz

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,612 - Ry 0,375
  Green chromaticity....... Gx 0,332 - Gy 0,619
  Blue chromaticity........ Bx 0,151 - By 0,099
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 72,300 1366 1414 1446 1526 768 771 776 790 -hsync -vsync

Standard timings supported

HP Probook 4720s

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC3254
  Data string.............. SAMSUNG 173KT01-101
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 370 x 230 mm (17,2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,580 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:10)
    Modeline............... "1600x900" 107,800 1600 1664 1696 1856 900 903 906 968 -hsync -vsync

Standard timings supported

Ps; is het geen idee om de datasheets op 1 host te verzamelen? Met de huidige links naar (wazige) sites kun je erop wachten dat links niet meer werken, of dat ze op 2400baud gehost worden.


Die Asus laptop is trouwens de eerste die ik zie waarvan de DDC/CI informatie uit te lezen is.

[Anoniem: 303530]

We slaan alle datasheets op op onze dropbox folder, maar die is op dit moment niet public.

[Kid Jansen]

En dat gaat hij ook niet worden. Ik zal trouwens die drie hierboven even toevoegen en ik zal ook m'n TFT Central lijstje even updaten, want ik zie al best veel blauwe tweetjes in de startpost staan.

EDIT: done, nu alleen nog de nieuwe panelen toevoegen aan de parts database.

[ Voor 143% gewijzigd door Kid Jansen op 01-02-2011 16:20 ]

[Kid Jansen]

Volgens mij is SECxxxx helemaal geen Seiko Epson, maar gewoon Samsung. Ik kwam er namelijk net achter dat het een Samsung LTN173KT01-101 is in de HP Probook 4720s. Het lijkt mij dat dan ook zo is voor de Dell Inpiron N7010 die al in de startpost stond, alleen andere versie waarschijnlijk (=andere suffix).

Ik denk eigenlijk dat het XPS 16 scherm gewoon een Samsung LTN160HT01 is, de vraag is alleen welke versie, want A01 en A02 hebben maar een kleurbereik van iets van 60% NTSC. Zou natuurlijk ook kunnen dat het niet 01 is, maar 02, 03, of 04. Maar ik denk wel dat het toch echt Samsung is, dus LTN160HT0 zal sowieso wel kloppen dan.

Ik heb in ieder geval even alle SECxxxx Plug & Play ID's die in logs van Samsung panelen stonden en die ik uit de startpost had gelaten omdat ik dacht dat ze fout waren alsnog toegevoegd.

[ Voor 48% gewijzigd door Kid Jansen op 01-02-2011 17:31 ]

[Kid Jansen]

Ik kwam bij LTN160HT02-001 (de enige HT02 die ik kon vinden) heel vaak XPS 16 en Studio XPS 1640 tegen in de zoekresultaten, zou dat hem dan zijn?

Het zal hoe dan ook één van deze moeten zijn als het inderdaad een Samsung paneel is:

LTN160HT01-001
LTN160HT01-100
LTN160HT01-101
LTN160HT01-A03
LTN160HT01-T01

LTN160HT02-001

LTN160HT03-001
LTN160HT03-002
LTN160HT03-A01
LTN160HT03-A02
LTN160HT03-N01

[Pinobigbird]

Zal ook een steentje bijdragen.
Laptop: pricewatch: HP Pavilion tx2100ed (KM128EA) uit april 2008, met touchscreen (tablet-pc).

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC4841
  Data string.............. SAMSUNG 121AT02-001
  Serial number............ n/a
  Manufacture date......... 2007, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 260 x 160 mm (12,0 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,580 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 69,300 1280 1296 1344 1415 800 801 804 816 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 1-2-2011
  Software revision........ 2.58.0.906
  Data source.............. Real-time 0x0021
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,4C,A3,41,48,00,00,00,00,00,11,01,03,80,1A,10,78,0A,87,F5,94,57,4F,8C,27,
  27,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,00,87,50,20,10,30,10,30,
  13,00,05,A3,10,00,00,19,00,00,00,0F,00,00,00,00,00,00,00,00,00,23,87,02,64,00,00,00,00,FE,00,53,
  41,4D,53,55,4E,47,0A,20,20,20,20,20,00,00,00,FE,00,31,32,31,41,54,30,32,2D,30,30,31,0A,20,00,2B

[Kid Jansen]

Ik heb het idee dat deze coördinaten iets te vaak voorkomen om waar te kunnen zijn:

code:

  Red chromaticity......... Rx 0,580 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329

[ Voor 19% gewijzigd door Kid Jansen op 01-02-2011 20:28 ]

[Anoniem: 303530]

Heeft dat niet te maken met eenzelfde type backlight?

[Kid Jansen]

Zou kunnen, maar ik vind dat alle kleurcoördinaten in logs waar ze op 0,005 zijn afgerond steeds wel erg veel op elkaar lijken. Ik heb altijd een stuk meer vertrouwen in de 'lelijke' getallen, die gewoon op 0,001 nauwkeurig zijn, die zijn een stuk minder vaak fout.

Begint trouwens al een aardige lijst te worden in de startpost, met Firefox full-screen (F11) past hij nog net op m'n scherm in de hoogte (breedte natuurlijk hoe dan ook makkelijk).

[ Voor 25% gewijzigd door Kid Jansen op 01-02-2011 20:48 ]

[Anoniem: 343358]

http://www.notebookcheck....-Subnotebook.45271.0.html

Dit scherm beschikt over een aanmerkelijk ruimer kleurbereik dan de Vaio Z'jes in de startpost.
In deze Z zit volgens de reviewer een Vaio Premium Display (type onbekend as usual).

[Anoniem: 303530]

Volgens mij is er maar 1 type vaio Z 1080p scherm, niet?

Ik vond de lage color gamut van de panelen hier ook al opvallend.

[ Voor 42% gewijzigd door Anoniem: 303530 op 01-02-2011 22:40 ]

[Anoniem: 343358]

Anoniem: 303530 schreef op dinsdag 01 februari 2011 @ 22:39:
Volgens mij is er maar 1 type vaio Z 1080p scherm, niet?

Ik vond de lage color gamut van de panelen hier ook al opvallend.

Ik vond het ook al gek.

De F-versie heeft een premium en een non-premium scherm, van de Z wist ik het niet. Wat ik wel weet is dat er iig geen glare-type fhd scherm is, dus het lijkt inderdaad logischer dat er gewoon één scherm is.

[Kid Jansen]

Die gamuts in de startpost zijn denk ik ook fout, voor zover ik weet is er ook maar één Vaio Z FHD scherm.

Voor zover ik weet ligt het niet aan Monitor Asset Manager, maar aan de EDID data zelf. Om de één of andere vage reden staan daar gewoon vaak foute kleurcoördinaten in.

EDIT: hij zou ruim 100% NTSC relatieve grootte moeten hebben en rond de 96% Adobe RGB dekking, ik zal voor nu wel even 100+% in de startpost zetten.

[ Voor 21% gewijzigd door Kid Jansen op 01-02-2011 23:37 ]

[Anoniem: 303530]

Daar zie ik sony best voor aan... Gezien de data van de overige sony panelen.

[Kid Jansen]

Als ze ook al geen EEPROM gebruiken voor de opslag van die EDID data is dat inderdaad niet heel erg verrassend, ik heb het overigens aangepast in de startpost.

EDIT: Karp in "[Oproep] Screenies MonitorAssetManager v...", stom dat er toen niet al een belletje ging rinkelen.

[ Voor 30% gewijzigd door Kid Jansen op 01-02-2011 23:52 ]

[Anoniem: 303530]

Ik dacht dat die uitspraak over het 900p paneel ging, alles voor de pixels imo

[Kid Jansen]

You're an idiot

Anoniem: 303530 schreef op dinsdag 01 februari 2011 @ 23:46:
Ik dacht...

And that's where it went wrong...

[Menesis]

Dell studio 1537

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC5442
  Data string.............. YP008€154BT
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,580 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1440x900p at 60Hz (16:10)
    Modeline............... "1440x900" 108,000 1440 1504 1536 1976 900 903 906 912 +hsync -vsync
  Detailed timing #1....... 1440x900p at 60Hz (16:10)
    Modeline............... "1440x900" 108,000 1440 1504 1536 1976 900 903 906 912 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 3-2-2011
  Software revision........ 2.58.0.906
  Data source.............. Real-time 0x0011
  Operating system......... 6.1.7600.2

met Truelife scherm uit mn hoofd (niet het standaard scherm). Opvallend mooi scherm voor een laptop moet ik erbij zeggen!

[ Voor 5% gewijzigd door Menesis op 03-02-2011 13:06 ]

[cat_byte]

een oudje: packard bell mh35-v-075

code:

Monitor
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPLE300
  Data string.............. LGPhilipsLCD LP154WX4-TLC3
  Serial number............ n/a
  Manufacture date......... 2006, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,600 - Ry 0,351
  Green chromaticity....... Gx 0,324 - Gy 0,554
  Blue chromaticity........ Bx 0,153 - By 0,145
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 71,000 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 3-2-2011
  Software revision........ 2.58.0.906
  Data source.............. Real-time 0x0021
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,32,0C,00,E3,00,00,00,00,00,10,01,03,80,21,15,78,0A,B3,40,99,59,53,8D,27,
  25,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,BC,1B,00,A0,50,20,17,30,30,20,
  36,00,4B,CF,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FE,00,4C,50,31,35,34,57,58,34,2D,54,4C,43,33,00,3C

[ Voor 0% gewijzigd door cat_byte op 03-02-2011 19:59 . Reden: code tag toegevoegd ]

[Anoniem: 303530]

uit een ander topic:

Acer TravelMate 8572 - 433G32MnKK
http://image.bayimg.com/hadkbaadk.jpg

deze voeg ik wel even toe

edit: rothost van hem weigert te linken, dan maar zo.
edit: geweldig, yslcd.com is down en de coordinaten in de screenshot zijn bogus (23,01%..), note toegevoegd na link naar datasheet.
edit: hij werkt weer, laat me even aanpassen

[ Voor 55% gewijzigd door Anoniem: 303530 op 03-02-2011 21:38 ]

[Anoniem: 303530]

Ik heb hier nog wat display opgeduikeld:
http://forum.notebookrevi...x1080-panels-reviews.html

Ik heb ook even een anchor tag toegevoegd, [Oproep] Screenies MonitorAssetManager voor panelDB laptops#tabel en je springt meteen naar de tabel toe.

Hoe zit het met dat IPS scherm? heeft hij zijn scherm al opgeschroefd?

[ Voor 45% gewijzigd door Anoniem: 303530 op 06-02-2011 17:21 ]

[ovigo]

Zo te zien is dit scherm al bekend, wat me niets verbaasd gezien de activiteit van Darkstone in het S15 topic, maar bij deze toch maar mijn uitlezing. T gaat om een Studio 1558 van een jaar (+- een maand) oud, met het 1080p scherm.

code:

Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD020B
  Data string.............. H162K€156WF1
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 350 x 190 mm (15,7 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,617 - Ry 0,349
  Green chromaticity....... Gx 0,313 - Gy 0,595
  Blue chromaticity........ Bx 0,151 - By 0,056
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 138,500 1920 1968 2000 2080 1080 1083 1088 1111 +hsync -vsync
  Detailed timing #1....... 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 138,500 1920 1968 2000 2080 1080 1083 1088 1111 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 6-2-2011
  Software revision........ 2.58.0.906
  Data source.............. Real-time 0x0011
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,0B,02,00,00,00,00,00,13,01,03,90,23,13,78,0A,15,D5,9E,59,50,98,26,
  0E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1A,36,80,A0,70,38,1F,40,30,20,
  35,00,59,C2,10,00,00,1B,1A,36,80,A0,70,38,1F,40,30,20,35,00,59,C2,10,00,00,1B,00,00,00,FE,00,48,
  31,36,32,4B,80,31,35,36,57,46,31,0A,00,00,00,00,00,00,00,00,00,00,00,00,00,02,01,0A,20,20,00,E6

[Kid Jansen]

Anoniem: 303530 schreef op zondag 06 februari 2011 @ 17:12:
Ik heb hier nog wat display opgeduikeld:
http://forum.notebookrevi...x1080-panels-reviews.html

Ik heb ook even een anchor tag toegevoegd, [Oproep] Screenies MonitorAssetManager voor panelDB laptops#tabel en je springt meteen naar de tabel toe.

Hoe zit het met dat IPS scherm? heeft hij zijn scherm al opgeschroefd?

Als je Priyantha Bleeker bedoelt met z'n 8540w dan zou ik er niet op rekenen dat dat nog gaat gebeuren. Eerst had hij beloofd het 12 januari te doen, daarna het weekend van 15/16 januari, vervolgens werd dat nog eens verschoven naar 17 januari en daarna heb ik er niks meer van gehoord. Ik heb hem vorige week zaterdag nog een DM gestuurd om te vragen of hij dat ding nu al een keer had open getrokken, maar die heeft hij blijkbaar genegeerd. Op het notebookreview forum zitten ook alleen maar mensen die bang zijn hun laptop open te trekken... Daar is ook niemand die z'n 8540w of 8740w heeft open getrokken.

[Anoniem: 303530]

Ik had ook nooit gedacht dat er mensen bereid zouden zijn hun nieuwe laptop open te schroeven voor een of ander vrij nutteloos typenummer... maargoed, beloofd is beloofd

[Kid Jansen]

Die gast is gewoon full of shit

Priyantha Bleeker schreef op zaterdag 25 december 2010 @ 14:01:
kid jansen, zodra ik de laptop heb mét Dream Color 2 scherm, wil ik wel eventueel wat informatie over het paneel naar je doorsturen ter zijner tijd. Moet je me alleen even vertellen hoe en wat je nodig hebt

Kid Jansen schreef op zaterdag 25 december 2010 @ 14:42:
Je zou even kunnen kijken met Aida 64 Extreme / Everest Ultimate en verder nog eventueel met Monitor Asset Manager 2.55.

Ik verwacht dat het gaat om een paneel van LG Display, dus ik zou dan graag willen weten om welk paneel het precies gaat. Waar je dan naar zou moeten kijken is een nummer in de vorm van LP171WU7-TLB1, maar ik ben bang dat je alleen maar een nummer te zien krijgt als LGD0270.

Wat natuurlijk helemaal mooi zou zijn, is als je je laptop even open zou willen schroeven om het scherm er uit te halen. Achterop het scherm is namelijk sowieso het typenummer te vinden, dan staat het er in de vorm LP171WU7 (TL)(B1).

Aangezien het om een 15.6" widescreen paneel gaat zal het overigens zeer waarschijnlijk met LP156W beginnen, wat er daarna komt is gissen.

Priyantha Bleeker schreef op zondag 26 december 2010 @ 16:12:
Okay
Komt voor de bakker, ik zal het eerst met de nodige tools proberen
Indien nodig wil ik best het een en ander aanvallen met een schroevendraaier als ik de servicemanual goed heb doorgenomen eerst (ben er al mee begonnen)

Ik hoop hem voor het nieuwe jaar nog te ontvangen, indien niet dan vast begin januari Bestelt istie iig

Priyantha Bleeker schreef op donderdag 30 december 2010 @ 22:16:
Ik heb de 8540w binnen mét het Dreamcolor 2 scherm
...
Ik ben nu bezig met het schrijven van een Review

Kid Jansen schreef op dinsdag 04 januari 2011 @ 10:53:
Heb je al geprobeerd de laptop te openen?

Daarna geen reactie meer van hem in [Ervaringen] laptops met hoge resolutie schermen.

Vervolgens dus dat verhaal via DM, waarvan ik de relevante data in m'n vorige bericht had gezet.

Ik vind het nogal kinderachtig dat hij het iedere keer achteraf weer uitstelt, als je niet van plan bent om het te doen, zeg dat dan gewoon...

Waar ik me trouwens ook aan irriteer is dat hij zonder te vragen hele stukken uit m'n review van de 8540p heeft gejat en gebruikt heeft in zijn crappy review van de 8540w (die hij niet eens heeft afgemaakt).
