[Oproep] Monitor Asset Manager-logs voor paneel-DB laptops

[biertjuh?]

Het gaat hier om een Lenovo Thinkpad SL510, mat scherm, vanwege de afwezigheid van real-time maar de registry-active, dit is ook de bovenste in het lijstje.

code:

Monitor
  Windows description...... ThinkPad Display 1366x768
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN40B0
  Data string.............. B156XW02 V3
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 1
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,623 - Ry 0,351
  Green chromaticity....... Gx 0,336 - Gy 0,574
  Blue chromaticity........ Bx 0,148 - By 0,053
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 67,000 1366 1398 1422 1435 768 771 775 778 -hsync -vsync
  Detailed timing #1....... 1366x768p at 50Hz (16:9)
    Modeline............... "1366x768" 55,820 1366 1398 1422 1435 768 771 775 778 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 14-7-2011
  Software revision........ 2.60.0.964
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,B0,40,00,00,00,00,01,13,01,03,80,22,13,78,EA,B0,25,9F,59,56,93,26,
  0D,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2C,1A,56,45,50,00,0A,30,20,18,
  34,00,58,C1,10,00,00,18,CE,15,56,45,50,00,0A,30,20,18,34,00,58,C1,10,00,00,18,00,00,00,0F,00,8B,
  09,32,8B,09,28,16,09,00,06,AF,56,33,00,00,00,FE,00,42,31,35,36,58,57,30,32,20,56,33,20,0A,00,F1

[Kid Jansen]

base_ schreef op donderdag 14 juli 2011 @ 17:31:
Dell Precicion M6500 17" 1920x1200 mat scherm:

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC5443
  Data string.............. C751R170CT  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
  Screen size.............. 370 x 230 mm (17,2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,578 - Ry 0,345
  Green chromaticity....... Gx 0,334 - Gy 0,552
  Blue chromaticity........ Bx 0,160 - By 0,120
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1200p at 60Hz (16:10)
    Modeline............... "1920x1200" 164,040 1920 1968 2000 2196 1200 1203 1209 1245 +hsync -vsync
  Detailed timing #1....... 1920x1200p at 40Hz (16:10)
    Modeline............... "1920x1200" 109,360 1920 1968 2000 2196 1200 1203 1209 1245 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 14-7-2011
  Software revision........ 2.60.0.964
  Data source.............. Real-time 0x0100
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,4C,A3,43,54,00,00,00,00,00,13,01,04,90,25,17,78,0A,19,35,94,58,55,8D,29,
  1E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,14,40,80,14,71,B0,2D,40,30,20,
  36,00,6F,E6,10,00,00,1A,B8,2A,80,14,71,B0,2D,40,30,20,36,00,6F,E6,10,00,00,1A,00,00,00,FE,00,43,
  37,35,31,52,81,31,37,30,43,54,0A,20,00,00,00,00,00,00,41,01,18,00,00,00,00,06,01,0A,20,20,00,CA

Op basis van het logje zelf kom ik niet veel verder dan Samsung LTN170CT..., maar na wat Googlen vond ik dit.

Het blijkt om een Samsung LTN170CT08-D01 te gaan, jammer genoeg kan ik er alleen geen datasheet van vinden.

Ik weet daardoor overigens ook niet zeker of de kleurcoördinaten in dat logje wel kloppen, er komt een nogal klein kleurbereik uitrollen:

44,70% NTSC (relatieve grootte)
62,96% sRGB dekking
46,78% Adobe RGB dekking

biertjuh? schreef op donderdag 14 juli 2011 @ 17:44:
Het gaat hier om een Lenovo Thinkpad SL510, mat scherm, vanwege de afwezigheid van real-time maar de registry-active, dit is ook de bovenste in het lijstje.

code:

Monitor
  Windows description...... ThinkPad Display 1366x768
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN40B0
  Data string.............. B156XW02 V3
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 1
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,623 - Ry 0,351
  Green chromaticity....... Gx 0,336 - Gy 0,574
  Blue chromaticity........ Bx 0,148 - By 0,053
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 67,000 1366 1398 1422 1435 768 771 775 778 -hsync -vsync
  Detailed timing #1....... 1366x768p at 50Hz (16:9)
    Modeline............... "1366x768" 55,820 1366 1398 1422 1435 768 771 775 778 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 14-7-2011
  Software revision........ 2.60.0.964
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,B0,40,00,00,00,00,01,13,01,03,80,22,13,78,EA,B0,25,9F,59,56,93,26,
  0D,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2C,1A,56,45,50,00,0A,30,20,18,
  34,00,58,C1,10,00,00,18,CE,15,56,45,50,00,0A,30,20,18,34,00,58,C1,10,00,00,18,00,00,00,0F,00,8B,
  09,32,8B,09,28,16,09,00,06,AF,56,33,00,00,00,FE,00,42,31,35,36,58,57,30,32,20,56,33,20,0A,00,F1

Redelijk standaard paneel, staat ook al in de startpost bij een andere Lenovo.

60,51% NTSC (relatieve grootte)
83,96% sRGB dekking
63,08% Adobe RGB dekking.

[MuddyMagical]

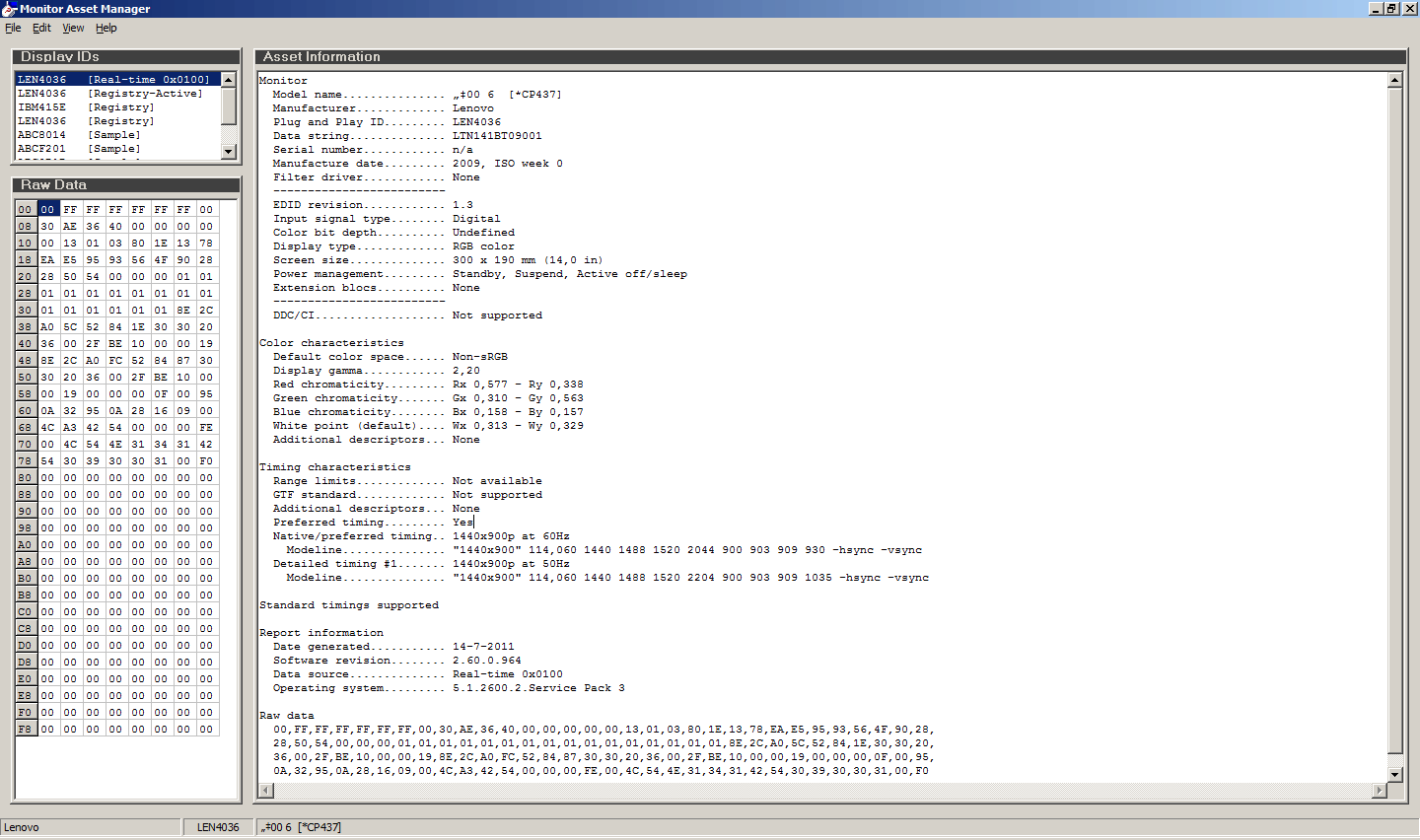

Screenshotje!!

Laptop: Lenovo T410

code:

Monitor
  Model name............... „‡00 6  [*CP437]
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN4036
  Data string.............. LTN141BT09001
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 300 x 190 mm (14,0 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,577 - Ry 0,338
  Green chromaticity....... Gx 0,310 - Gy 0,563
  Blue chromaticity........ Bx 0,158 - By 0,157
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1440x900p at 60Hz
    Modeline............... "1440x900" 114,060 1440 1488 1520 2044 900 903 909 930 -hsync -vsync
  Detailed timing #1....... 1440x900p at 50Hz
    Modeline............... "1440x900" 114,060 1440 1488 1520 2204 900 903 909 1035 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 14-7-2011
  Software revision........ 2.60.0.964
  Data source.............. Real-time 0x0100
  Operating system......... 5.1.2600.2.Service Pack 3

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,36,40,00,00,00,00,00,13,01,03,80,1E,13,78,EA,E5,95,93,56,4F,90,28,
  28,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,8E,2C,A0,5C,52,84,1E,30,30,20,
  36,00,2F,BE,10,00,00,19,8E,2C,A0,FC,52,84,87,30,30,20,36,00,2F,BE,10,00,00,19,00,00,00,0F,00,95,
  0A,32,95,0A,28,16,09,00,4C,A3,42,54,00,00,00,FE,00,4C,54,4E,31,34,31,42,54,30,39,30,30,31,00,F0

[Nielson]

Packard Bell Easynote MH45

code:

Monitor
  Windows description...... Algemeen PnP-beeldscherm
  Manufacturer............. LG-Philips
  Plug and Play ID......... LPL3B01
  Data string.............. LP154WX4-TLB4
  Serial number............ n/a
  Manufacture date......... 2007, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,603 - Ry 0,349
  Green chromaticity....... Gx 0,325 - Gy 0,553
  Blue chromaticity........ Bx 0,157 - By 0,144
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 71,000 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 17-7-2011
  Software revision........ 2.60.0.964
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,32,0C,01,3B,00,00,00,00,00,11,01,03,80,21,15,78,0A,56,75,9A,59,53,8D,28,
  24,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,BC,1B,00,A0,50,20,17,30,30,20,
  36,00,4B,CF,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,50,68,69,6C,69,70,73,4C,43,44,0A,00,00,00,FE,00,4C,50,31,35,34,57,58,34,2D,54,4C,42,34,00,09

[runnershigh]

Dell Latitude E5500 van najaar 2008, mat display.

Monitor
Windows description...... Generic PnP Monitor
Manufacturer............. Samsung
Plug and Play ID......... SEC5442
Data string.............. J799C€154BT [*CP437]
Serial number............ n/a
Manufacture date......... 2008, ISO week 0
Filter driver............ Monitor
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 330 x 210 mm (15,4 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,580 - Ry 0,340
Green chromaticity....... Gx 0,310 - Gy 0,550
Blue chromaticity........ Bx 0,155 - By 0,155
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1440x900p at 60Hz (16:10)
Modeline............... "1440x900" 108,000 1440 1504 1536 1976 900 903 906 912 +hsync -vsync
Detailed timing #1....... 1440x900p at 60Hz (16:10)
Modeline............... "1440x900" 108,000 1440 1504 1536 1976 900 903 906 912 +hsync -vsync

Standard timings supported

Report information
Date generated........... 18-7-2011
Software revision........ 2.60.0.964
Data source.............. Registry-Active
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,4C,A3,42,54,00,00,00,00,00,12,01,03,90,21,15,78,0A,87,F5,94,57,4F,8C,27,
27,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,30,2A,A0,18,52,84,0C,30,40,20,
33,00,4B,CF,10,00,00,1A,30,2A,A0,18,52,84,0C,30,40,20,33,00,4B,CF,10,00,00,1A,00,00,00,FE,00,4A,
37,39,39,43,80,31,35,34,42,54,0A,20,00,00,00,00,00,00,00,00,00,00,00,00,00,02,01,0A,20,20,00,8E

[Appelsap]

Van een Dell E5420 (van augustus 2011) met een HD+ 1600x900 scherm:
(zeer waarschijnlijk wordt dit scherm ook voor de E6420 gebruikt)

code: E5420

Monitor
  Windows description...... Algemeen PnP-beeldscherm
  Manufacturer............. AUO
  Plug and Play ID......... AUO313E
  Data string.............. WJ139€B140RW3  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2010, ISO week 33
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 310 x 170 mm (13,9 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,601 - Ry 0,344
  Green chromaticity....... Gx 0,315 - Gy 0,555
  Blue chromaticity........ Bx 0,151 - By 0,141
  White point (default).... Wx 0,296 - Wy 0,326
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:9)
    Modeline............... "1600x900" 114,400 1600 1664 1706 2062 900 903 906 924 +hsync -vsync
  Detailed timing #1....... 1600x900p at 40Hz (16:9)
    Modeline............... "1600x900" 114,400 1600 1664 1706 2800 900 903 906 1020 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 14-8-2011
  Software revision........ 2.60.0.964
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

[Double-X-L]

Resultaten van mijn 12,1" MSI U270 fusion netbook met GLARE scherm:

Monitor
Model name............... HSD121PHW1
Manufacturer............. HannStar
Plug and Play ID......... HSD04B6
Serial number............ 782
Manufacture date......... 2010, ISO week 29
Filter driver............ None
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 270 x 150 mm (12,2 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,591 - Ry 0,354
Green chromaticity....... Gx 0,322 - Gy 0,547
Blue chromaticity........ Bx 0,153 - By 0,098
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1366x768p at 60Hz
Modeline............... "1366x768" 71,900 1366 1414 1480 1486 768 774 782 806 -hsync -vsync

Standard timings supported

Report information
Date generated........... 15-8-2011
Software revision........ 2.60.0.964
Data source.............. Real-time 0x0041
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,22,64,B6,04,0E,03,00,00,1D,14,01,03,80,1B,0F,78,0A,68,45,97,5A,52,8C,27,
19,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,16,1C,56,78,50,00,26,30,30,42,
68,00,0E,96,10,00,00,19,00,00,00,FE,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FC,00,48,
53,44,31,32,31,50,48,57,31,0A,20,20,00,00,00,10,00,0A,20,20,20,20,20,20,20,20,20,20,20,20,00,26

[CLB]

pricewatch: MSI GX640-263NL met glossy panel...

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC3946
  Data string.............. 154MT02-H01
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15.4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.580 - Ry 0.340
  Green chromaticity....... Gx 0.310 - Gy 0.550
  Blue chromaticity........ Bx 0.155 - By 0.155
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 131.500 1680 1704 1792 2058 1050 1051 1054 1065 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 8/22/2011
  Software revision........ 2.60.0.964
  Data source.............. Real-time 0x0051
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,4C,A3,46,39,00,00,00,00,00,12,01,03,80,21,15,78,0A,87,F5,94,57,4F,8C,27,
  27,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,5E,33,90,7A,61,1A,0F,40,18,58,
  13,00,4B,CF,10,00,00,19,00,00,00,0F,00,00,00,00,00,00,00,00,00,3C,D2,02,64,00,00,00,00,FE,00,53,
  41,4D,53,55,4E,47,0A,20,20,20,20,20,00,00,00,FE,00,31,35,34,4D,54,30,32,2D,48,30,31,0A,20,00,F7

[max3D]

Locknoerd schreef op dinsdag 08 maart 2011 @ 09:25:
[...]


waarschijnlijk wel, maar de kwaliteit zal niet dezelfde zijn.
het scherm is uitzonderlijk goed en zou graag hetzelfde terughebben.

"Sony possess various types of a 15.4" 1280x800 X-Black screen either with one or two backlight lamps. It is not widely known that the type and quality of the LCD matrix has also widely varied. The FE11 (and supposedly FE21) series has a rare type of a 72% TrueColor screen whose colour reproduction quality makes it suitable for graphics applications."

weet niet of alle schermen dit hebben, maar dit is veruit het beste scherm dat ik ooit heb gehad op een laptop. daarom op zoek

Volgens mij heb ik exact hetzelfde scherm. Ik had problemen (zoals zoveel mensen) met de Nvidia die de geest gaf en toen heb ik hem opzij gelegd. Ik zal hem eens nakijken als je nog interesse hebt. Ik had hem om exact dezelfde reden gekocht: beste notebook scherm dat ik toen kon krijgen.

[max3D]

Anoniem: 303530 schreef op donderdag 28 april 2011 @ 08:27:
Ik heb een report van het nieuwe xps 17 Anti-glare (non-3D) paneel opgeduikeld:

code:

Monitor
Windows description...... Generic PnP Monitor
Manufacturer............. Chi Mei
Plug and Play ID......... CMO1720
Data string.............. HC9GK€173HGE [*CP437]
Serial number............ n/a
Manufacture date......... 2011, ISO week 2
Filter driver............ Monitor
-------------------------
EDID revision............ 1.4
Input signal type........ Digital
Color bit depth.......... 6 bits per primary color
Color encoding formats... RGB 4:4:4
Screen size.............. 380 x 210 mm (17.1 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.640 - Ry 0.330
Green chromaticity....... Gx 0.300 - Gy 0.610
Blue chromaticity........ Bx 0.150 - By 0.060
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 140.490 1920 1972 2007 2094 1080 1083 1089 1118 +hsync -vsync
Detailed timing #1....... 1920x1080p at 40Hz (16:9)
Modeline............... "1920x1080" 92.450 1920 1968 2000 2080 1080 1083 1088 1111 +hsync -vsync

Standard timings supported

Report information
Date generated........... 4/27/2011
Software revision........ 2.60.0.954
Data source.............. Registry-Active
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,0D,AF,20,17,00,00,00,00,02,15,01,04,90,26,15,78,02,ED,95,A3,54,4C,9C,26,
0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,E1,36,80,AE,70,38,26,40,34,23,
36,00,7E,D7,10,00,00,1A,1D,24,80,A0,70,38,1F,40,30,20,35,00,7E,D7,10,00,00,1A,00,00,00,FE,00,48,
43,39,47,4B,80,31,37,33,48,47,45,0A,00,00,00,00,00,00,41,31,9E,00,00,00,00,02,01,0A,20,20,00,F3


The screen is mate (non glossy). and quite bright.

Een CMO dus, M173HGE-L0x of T0x waarschijnlijk. En dit is best een nice scherm:
[afbeelding]

code:

NTSC    72.377% -
sRGB    102.187%    100.000%
aRGB    75.753% 75.753%

Heb je een programmaatje waarmee je de data uit MAM kan omrekenen naar grafiek en NTSC/sRGB/aRGB bereik?

[Anoniem: 303530]

Ja. Die heb ik geschreven. Op dropbox staat een wat oudere versie: http://dl.dropbox.com/u/18772348/Gamut%20berekenaar.xls

[Ventrigo]

Asus U36SD-RX013V

code:

Monitor
  Windows description...... Algemeen PnP-beeldscherm
  Manufacturer............. COR
  Plug and Play ID......... COR17D8
  Data string.............. CLAA133WB01A
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 13
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 290 x 160 mm (13,0 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,617 - Ry 0,340
  Green chromaticity....... Gx 0,330 - Gy 0,568
  Blue chromaticity........ Bx 0,150 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 69,300 1366 1425 1464 1472 768 773 782 785 -hsync -vsync
  Detailed timing #1....... 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 69,300 1366 1425 1464 1472 768 773 782 785 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 1-9-2011
  Software revision........ 2.60.0.964
  Data source.............. Registry-Active
  Operating system......... 6.1.7600.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,0D,F2,D8,17,00,00,00,00,0D,15,01,03,80,1D,10,78,0A,0A,95,9E,57,54,91,26,
  0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,56,6A,50,00,11,30,3B,27,
  59,00,25,A5,10,00,00,18,12,1B,56,6A,50,00,11,30,3B,27,59,00,25,A5,10,00,00,18,00,00,00,FE,00,43,
  50,54,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,43,4C,41,41,31,33,33,57,42,30,31,41,20,00,FB

[max3D]

Anoniem: 303530 schreef op woensdag 31 augustus 2011 @ 01:26:
Ja. Die heb ik geschreven. Op dropbox staat een wat oudere versie: http://dl.dropbox.com/u/18772348/Gamut%20berekenaar.xls

Fantastisch. Wat een werk zal dat geweest zijn. Binnenkort even spelen met alle laptop display die hier rondslingeren.

Kan je waardes uit de monitor database vergelijken of is er een catch (behalve de obvious dat opgegeven en gerapporteerde waardes niet waar hoeven te zijn, ik lees dan ook trouw prad.de)

[Anoniem: 303530]

Niet direct. We hebben een sheet waar alle panelen in staan met coordinaten en percentages erbij, maar die word niet heel goed bijgehouden. Bovendien ken ik de meeste goede recente laptoppanelen wel uit het hoofd.

[Mafketel]

Ondanks dat dit een te oud model was volgens de ts ....

een mid 2007 witte macbook aka een macbook2.1 mb062

Er zit een glossy scherm in en het is een SLECHT scherm dithering duidelijk zichtbaar en zowel bij wit en zwart zeer gelimiteerd.

code:

Monitor
  Model name............... Color LCD
  Manufacturer............. Apple
  Plug and Play ID......... APP9C5B
  Data string.............. LTN133W1
  Serial number............ n/a
  Manufacture date......... 2006, ISO week 14
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 290 x 180 mm (13,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,580 - Ry 0,340
  Green chromaticity....... Gx 0,310 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,155
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1280x800p at 60Hz (16:10)
    Modeline............... "1280x800" 71,000 1280 1328 1360 1440 800 803 809 823 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 3-9-2011
  Software revision........ 2.60.0.964
  Data source.............. Real-time 0x0021
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,10,5B,9C,00,00,00,00,0E,10,01,03,80,1D,12,78,0A,87,F5,94,57,4F,8C,27,
  27,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,BC,1B,00,A0,50,20,17,30,30,20,
  36,00,1E,B3,10,00,00,19,00,00,00,01,00,06,10,20,00,00,00,00,00,00,00,00,0A,20,00,00,00,FE,00,4C,
  54,4E,31,33,33,57,31,00,00,00,0A,20,00,00,00,FC,00,43,6F,6C,6F,72,20,4C,43,44,0A,20,20,20,00,C6

[Yuckfou157]

Op verzoek van Darkstone, Asus G74-SX-A1

Monitor
Manufacturer............. Chi Mei
Plug and Play ID......... CMO1726
Data string.............. N173HGE-L21
Serial number............ n/a
Manufacture date......... 2011, ISO week 2
Filter driver............ None
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 380 x 210 mm (17.1 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.640 - Ry 0.333
Green chromaticity....... Gx 0.303 - Gy 0.613
Blue chromaticity........ Bx 0.154 - By 0.060
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 138.700 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync

Standard timings supported

Report information
Date generated........... 9/10/2011
Software revision........ 2.60.0.964
Data source.............. Real-time 0x0041
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,0D,AF,26,17,00,00,00,00,02,15,01,03,80,26,15,78,0A,D8,95,A3,55,4D,9D,27,
0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2E,36,80,A0,70,38,1F,40,30,20,
35,00,7E,D7,10,00,00,18,00,00,00,FE,00,4E,31,37,33,48,47,45,2D,4C,32,31,0A,20,00,00,00,FE,00,43,
4D,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,4E,31,37,33,48,47,45,2D,4C,32,31,0A,20,00,66

[Anoniem: 303530]

Hee. Dat is bijna hetzelfde typenummer als de xps 17 non-glare. Ik ben er nog niet precies achter welke het is, maar iig N173HGE-***. 72% gamut ook, ziet eruit als een prima scherm.

[Knul]

Kleine bump: Deze is van mn Dell Vostro V131, 13.3" met mat scherm:

Monitor
Windows description...... Algemeen PnP-beeldscherm
Manufacturer............. Chi Mei
Plug and Play ID......... CMO1332
Data string.............. 65MJF€133BGE [*CP437]
Serial number............ n/a
Manufacture date......... 2011, ISO week 8
Filter driver............ Monitor
-------------------------
EDID revision............ 1.4
Input signal type........ Digital
Color bit depth.......... 6 bits per primary color
Color encoding formats... RGB 4:4:4
Screen size.............. 290 x 160 mm (13,0 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,584 - Ry 0,349
Green chromaticity....... Gx 0,338 - Gy 0,574
Blue chromaticity........ Bx 0,157 - By 0,126
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1366x768p at 60Hz
Modeline............... "1366x768" 76,570 1366 1399 1469 1577 768 772 785 809 +hsync -vsync
Detailed timing #1....... 1366x768p at 40Hz
Modeline............... "1366x768" 53,740 1366 1447 1501 1636 768 773 782 821 +hsync -vsync

Standard timings supported

Report information
Date generated........... 17-9-2011
Software revision........ 2.60.0.964
Data source.............. Registry-Active
Operating system......... 6.1.7600.2

Raw data

Scherm is overigens ruk. Erg ruk.

[ Voor 84% gewijzigd door Knul op 17-09-2011 19:36 ]

[Kid Jansen]

Het kleurbereik is in ieder geval ruk:

47.70% NTSC relatief
66.87% sRGB dekking
49.93% Adobe RGB dekking

Sowieso maakt Chi Mei Innolux de slechtste panelen naar mijn mening, Samsung, LG Display en AU Optronics zijn een stuk beter.

[FreezeXJ]

klikky

Monitor
Manufacturer............. Samsung
Plug and Play ID......... SEC444E
Data string.............. 140KT01-301
Serial number............ n/a
Manufacture date......... 2008, ISO week 0
Filter driver............ None
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 310 x 170 mm (13.9 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.600 - Ry 0.340
Green chromaticity....... Gx 0.310 - Gy 0.560
Blue chromaticity........ Bx 0.150 - By 0.130
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1600x900p at 60Hz (16:9)
Modeline............... "1600x900" 107.800 1600 1648 1680 1932 900 902 907 930 -hsync -vsync

Standard timings supported

Scherm van een HP ProBook 6465b. Duidelijk TN, mat scherm, hoewel het harder glimt dan me lief is...

[Anoniem: 79703]

Op verzoek: MSI GE620DX-296NL

(Glossy scherm)

Monitor
Windows description...... Generic PnP Monitor
Manufacturer............. LG Display
Plug and Play ID......... LGD01E9
Data string.............. LP156WF1-TLC1
Serial number............ n/a
Manufacture date......... 2009, ISO week 0
Filter driver............ Monitor
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 350 x 190 mm (15.7 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.621 - Ry 0.352
Green chromaticity....... Gx 0.314 - Gy 0.586
Blue chromaticity........ Bx 0.147 - By 0.118
White point (default).... Wx 0.313 - Wy 0.329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 138.500 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync

Standard timings supported

Report information
Date generated........... 10/3/2011
Software revision........ 2.60.0.972
Data source.............. Registry-Active
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,30,E4,E9,01,00,00,00,00,00,13,01,03,80,23,13,78,0A,08,D5,9F,5A,50,96,25,
1E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1A,36,80,A0,70,38,1F,40,30,20,
35,00,59,C2,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
47,20,44,69,73,70,6C,61,79,0A,20,20,00,00,00,FE,00,4C,50,31,35,36,57,46,31,2D,54,4C,43,31,00,B0

[TNO]

HP 6560B heeft de volgende info (pricewatch: HP ProBook 6560b (LG658ET))

code:

Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO01EE
  Data string.............. B156RW01 V1
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 1
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15.3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.628 - Ry 0.350
  Green chromaticity....... Gx 0.341 - Gy 0.570
  Blue chromaticity........ Bx 0.151 - By 0.053
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:9)
    Modeline............... "1600x900" 107.800 1600 1664 1706 1970 900 903 906 912 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 10/4/2011
  Software revision........ 2.60.0.972
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,EE,01,00,00,00,00,01,12,01,03,80,22,13,78,0A,E4,E5,A0,59,57,92,26,
  0D,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1C,2A,40,72,61,84,0C,30,40,2A,
  33,00,58,C1,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
  55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,35,36,52,57,30,31,20,56,31,20,0A,00,98

[donat]

Asus (N55) X5QSF-S1123V-BE
FHD 1920*1080 mat display

[img]http://imageshack.us/photo/my-images/13/screenvl.png/]

[ Voor 23% gewijzigd door donat op 15-10-2011 23:18 ]

[Anoniem: 303530]

En dan snel editen he

[ Voor 8% gewijzigd door Anoniem: 303530 op 15-10-2011 23:19 ]

[donat]

En dan snel editen he

Wat bedoel je ? Ik heb 4 x geprobeerd het goed te doen met die thumbnails..

[WVL_KsZeN]

Packard Bell NX69-HR073NL (registry-active, realtime staat er niet bij..)

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD02F9
  Data string.............. LP140WH6-TJA1
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 310 x 170 mm (13.9 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.586 - Ry 0.347
  Green chromaticity....... Gx 0.341 - Gy 0.558
  Blue chromaticity........ Bx 0.157 - By 0.117
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 70.000 1366 1402 1450 1492 768 771 776 782 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 10/23/2011
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,F9,02,00,00,00,00,00,15,01,03,80,1F,11,78,0A,37,45,96,58,57,8E,28,
  1E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,58,1B,56,7E,50,00,0E,30,24,30,
  35,00,36,AE,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,20,44,69,73,70,6C,61,79,0A,20,20,00,00,00,FE,00,4C,50,31,34,30,57,48,36,2D,54,4A,41,31,00,E6

van Notebookcheck :

Informatie

Gossen Mavo-Monitor
Maximum: 208 cd/m²
Gemiddelde: 195.9 cd/m²
Lichtspreiding: 84 %
Helderheid op batterij: 202 cd/m²
Zwart: 1.44 cd/m²
Contrast: 140:1
ICC File (X-Rite i1Display 2)

[ Voor 6% gewijzigd door WVL_KsZeN op 23-10-2011 22:55 ]

[Anoniem: 303530]

In het LG equivalent zit een LG LP140WH2-TLL4,
http://www.notebookcheck....21G-Notebook.60028.0.html

Anandtech heeft het over een LG 140WH6 in de 14z
http://www.anandtech.com/...atures-in-a-small-package

Dus dezelfde als jij hebt. Komt ook overeen met wat notebookcheck meet, die meet altijd te laag. Je zat dus goed met je gok dat het hetzelfde scherm is, voor zover ik kan zien. Ik ga even kijken of ik een datasheet kan opduiken.

edit: nee.

Edit: grappige is dat de PB 5 mm minder breed en diep is, maar ook 5mm minder hoog dan de 14z.

[ Voor 9% gewijzigd door Anoniem: 303530 op 26-10-2011 09:22 ]

[r.elu]

Asus ux31 Geen tijd gehad om het resultaat te interpreteren, is dit een bekend scherm?

[Anoniem: 303530]

Ik weet niet eens welke fabrikant dat is, geen bekend scherm.

Opvallend: dat het scherm is aangesloten met displayport. Dat heb ik tot nu toe nog maar bij 2 notebooks gezien: de xps 17 3D en de bekende workstations met IPS scherm.

[Anoniem: 428143]

onderstaand de gegevens van de Dell Latitude E5420, het betreft een mat 1600*900 scherm, maar in de lijst zie ik deze LG nog niet staan.

Monitor
Windows description...... Generic PnP Monitor
Manufacturer............. LG Display
Plug and Play ID......... LGD02DF
Data string.............. GJ494€140WD1 [*CP437]
Serial number............ n/a
Manufacture date......... 2010, ISO week 0
Filter driver............ Monitor
-------------------------
EDID revision............ 1.4
Input signal type........ Digital
Color bit depth.......... 6 bits per primary color
Color encoding formats... RGB 4:4:4
Screen size.............. 310 x 170 mm (13,9 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... n/a

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,591 - Ry 0,348
Green chromaticity....... Gx 0,340 - Gy 0,558
Blue chromaticity........ Bx 0,157 - By 0,129
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1600x900p at 60Hz (16:9)
Modeline............... "1600x900" 96,620 1600 1648 1696 1764 900 903 907 912 +hsync -vsync
Detailed timing #1....... 1600x900p at 40Hz (16:9)
Modeline............... "1600x900" 96,620 1600 1648 1696 2340 900 903 907 1024 +hsync -vsync

[Akula]

Bij deze de laptop van mijn vriendin. Een Lenovo Thinkpad edge 13 inch

code:

Monitor
  Windows description...... ThinkPad Display 1366x768
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN4090
  Data string.............. LP133WH2-TLM3
  Serial number............ n/a
  Manufacture date......... 2010, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 290 x 170 mm (13,2 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,577 - Ry 0,347
  Green chromaticity....... Gx 0,338 - Gy 0,561
  Blue chromaticity........ Bx 0,159 - By 0,127
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 69,700 1366 1398 1430 1470 768 771 776 786 -hsync -vsync
  Detailed timing #1....... 1366x768p at 50Hz
    Modeline............... "1366x768" 57,770 1366 1398 1430 1470 768 771 776 786 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 28-10-2011
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,90,40,00,00,00,00,00,14,01,03,80,1D,11,78,EA,FA,E5,93,58,56,8F,28,
  20,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,3A,1B,56,68,50,00,12,30,20,20,
  35,00,26,A6,10,00,00,19,91,16,56,68,50,00,12,30,20,20,35,00,26,A6,10,00,00,19,00,00,00,0F,00,8B,
  09,32,8B,09,28,14,09,00,30,E4,00,00,00,00,00,FE,00,4C,50,31,33,33,57,48,32,2D,54,4C,4D,33,00,04

[ Voor 0% gewijzigd door Akula op 28-10-2011 14:25 . Reden: tikfout ]

[Kid Jansen]

HP EliteBook 8760w met DreamColor scherm (in Nederland standaard in de modellen LG672EA, LG674EA en LY531EA)

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD02FC
  Serial number............ n/a
  Manufacture date......... 2010, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 10 bits per primary color
  Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
  Screen size.............. 380 x 210 mm (17.1 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Supported
  MCCS revison............. 2.1
  Display technology....... TFT
  Controller............... Genesis 0x10000
  Firmware revision........ 0.111
  Firmware flags........... 0x00FF005C
  Active power on time..... 23 hours
  Power consumption........ Not supported
  Current frequency........ 0.67kHz, 59.90Hz

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.686 - Ry 0.308
  Green chromaticity....... Gx 0.213 - Gy 0.715
  Blue chromaticity........ Bx 0.145 - By 0.045
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 138.700 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync
  Detailed timing #1....... 1920x1080p at 48Hz (16:9)
    Modeline............... "1920x1080" 110.960 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync
  Detailed timing #2....... 1920x1080p at 50Hz (16:9)
    Modeline............... "1920x1080" 115.580 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 10/29/2011
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active*
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,FC,02,00,00,00,00,00,14,01,04,B0,26,15,78,0A,B8,25,AF,4E,36,B7,25,
  0B,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2E,36,80,A0,70,38,1F,40,30,20,
  35,00,7E,D7,10,00,00,19,58,2B,80,A0,70,38,1F,40,30,20,35,00,7E,D7,10,00,00,19,00,00,00,00,00,00,
  00,00,00,00,00,00,00,00,00,00,00,00,26,2D,80,A0,70,38,1F,40,30,20,35,00,7E,D7,10,00,00,19,00,0B

Het paneel is overigens LG Display LP173WF3-SLB2 (van sticker op achterkant van paneel afgelezen, dus 100% zeker). Datasheet heb ik niet kunnen vinden.

[ Voor 4% gewijzigd door Kid Jansen op 29-10-2011 12:21 ]

[RaZ]

Nieuwe laptop, en het ID komt in de tabel nog niet voor, dus hier komt ie:

Asus X53SC-SX620V

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD02DC
  Data string.............. LP156WH4-TLA1
  Serial number............ n/a
  Manufacture date......... 2010, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15.3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.623 - Ry 0.369
  Green chromaticity....... Gx 0.346 - Gy 0.610
  Blue chromaticity........ Bx 0.148 - By 0.098
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 70.000 1366 1402 1450 1492 768 771 776 782 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 11/17/2011
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,DC,02,00,00,00,00,00,14,01,03,80,22,13,78,0A,A9,05,9F,5E,58,9C,26,
  19,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,58,1B,56,7E,50,00,0E,30,24,30,
  35,00,58,C2,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,20,44,69,73,70,6C,61,79,0A,20,20,00,00,00,FE,00,4C,50,31,35,36,57,48,34,2D,54,4C,41,31,00,79

[CaptJackSparrow]

De TS is overigens niet meer helemaal up to date wat betreft het versienummer van Monitor Asset Manager. Nu staat er versie 2.6 (of om precies te zijn 2.60.0.972).

Kan ik trouwens ook ergens een database vinden met deze volledige rapporten zoals die hier gepost worden van monitoren (niet laptopschermen) en niet alleen maar die enkele regel met basisspecificaties?

[Anoniem: 341688]

hierbij de resultaten van mijn alienware M14x 1600*900 scherm.

code:

Monitor
  Windows description...... Algemeen PnP-beeldscherm
  Manufacturer............. Samsung
  Plug and Play ID......... SEC544B
  Data string.............. 6HH82€140KT  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2010, ISO week 0
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
  Screen size.............. 300 x 170 mm (13,6 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,610 - Ry 0,340
  Green chromaticity....... Gx 0,330 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,090
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:9)
    Modeline............... "1600x900" 120,530 1600 1648 1680 2160 900 902 907 930 +hsync -vsync
  Detailed timing #1....... 1600x900p at 40Hz (16:9)
    Modeline............... "1600x900" 74,090 1600 1648 1680 1992 900 902 907 930 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 17-11-2011
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,4C,A3,4B,54,00,00,00,00,00,14,01,04,90,1E,11,78,0A,4B,C5,9C,57,54,8C,27,
  17,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,15,2F,40,30,62,84,1E,30,30,20,
  25,00,36,AE,10,00,00,1A,F1,1C,40,88,61,84,1E,30,30,20,25,00,36,AE,10,00,00,1A,00,00,00,FE,00,36,
  48,48,38,32,80,31,34,30,4B,54,0A,20,00,00,00,00,00,00,41,01,98,00,00,00,00,02,01,0A,20,20,00,20

[Kid Jansen]

CaptJackSparrow schreef op donderdag 17 november 2011 @ 22:26:
De TS is overigens niet meer helemaal up to date wat betreft het versienummer van Monitor Asset Manager. Nu staat er versie 2.6 (of om precies te zijn 2.60.0.972).

Kan ik trouwens ook ergens een database vinden met deze volledige rapporten zoals die hier gepost worden van monitoren (niet laptopschermen) en niet alleen maar die enkele regel met basisspecificaties?

Als je de paneeldatasheets bedoelt, niet echt. Ze staan echt overal en nergens op het internet. Het is gewoon een kwestie van heel veel zoeken.

Ik heb samen met Simon Baker (van TFT Central) en Darkstone een eigen database van datasheets, inmiddels ruim 2500 stuks. Daar heb ik verreweg de meeste van gevonden (>90%). Maar die heb ik van talloze sites afgehaald en daar hebben enkele honderden uren in gezeten. Voor een deel is dat te wijten aan het feit dat veel datasheets alleen op Aziatische sites staan en je soms moet inloggen om ze te kunnen downloaden. Als die sites dan niet lekker werken met Google Translate is het een enorm gekut om een account aan te maken.

Verder is het ook erg lastig zoeken als je niet naar een specifiek datasheet zoekt, maar datasheets in het algemeen. Dan is het gewoon een kwestie van typenummers proberen, maar slecht een klein deel daarvan bestaat dan ook echt en daar weer een klein deel van staan de datasheets van online. Dus dan schiet het niet heel erg op.

Om een idee te geven van hoe lang iets kan duren: ik zocht al ruim een jaar naar de typenummers en datasheets van de DreamColor panelen in de HP EliteBook mobile workstations en ik heb toevallig vanavond de typenummers en 2 van de datasheets gevonden:

15" models

8540w, 16:9, 1920x1080, DC2 generation, model number LP156WF3-SLB1
8560w, 16:9, 1920x1080, DC2 generation, model number LP156WF3-SLB1, LP156WF3-SLB3

17" models

8730w, 16:10, 1920x1200, DC1 generation, model number LP171WU5-TLB1
8740w, 16:10, 1920x1200, DC2 generation, model number LP171WU8-SLB1
8760w, 16:9, 1920x1080, DC2 generation, model number LP173WF3-SLB2, LP173WF3-SLB3


Van de LP156WF3-SLB1 en LP171WU5-TLB1 had ik ook de datasheets gevonden.

[Cubic X]

Hierbij de gegevens van mijn drie jaar oude Compal JHL90. Ik vind het zelf een prachtig scherm, lekker helder en altijd prima kijkhoeken.

code:

Monitor
  Manufacturer............. Chi Mei
  Plug and Play ID......... CMO1523
  Data string.............. N154Z1-L02
  Serial number............ n/a
  Manufacture date......... 1990, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 200 mm (15.2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.626 - Ry 0.354
  Green chromaticity....... Gx 0.294 - Gy 0.589
  Blue chromaticity........ Bx 0.144 - By 0.097
  White point (default).... Wx 0.309 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 119.000 1680 1728 1760 1840 1050 1053 1059 1080 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 18-11-2011
  Software revision........ 2.60.0.972
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,0D,AF,23,15,00,00,00,00,00,00,01,03,80,21,14,78,0A,77,F1,A0,5A,4B,96,24,
  18,4F,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,7C,2E,90,A0,60,1A,1E,40,30,20,
  36,00,4B,CF,10,00,00,18,00,00,00,FE,00,4E,31,35,34,5A,31,2D,4C,30,32,0A,20,20,00,00,00,FE,00,43,
  4D,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,4E,31,35,34,5A,31,2D,4C,30,32,0A,20,20,00,F8

[CaptJackSparrow]

Nee ik bedoel geen datasheets maar de teksten van de output van Monitor Asset Manager zoals die hier steeds gepost worden. Ik ben met name op zoek naar die van de Dell U2412M.

[Anoniem: 303530]

Mag ik vragen wat je daar eigenlijk aan hebt? Van de U2412m zijn toch voldoende reviews beschikbaar.

[Kid Jansen]

Dan moet je toch echt beter zoeken... Die staat gewoon in m'n review van de U2412M op T.net: Informatie uitgelezen met Monitor Asset Manager 2.60.

[CaptJackSparrow]

Ahh... mooi. Ik had niet in de gaten dat dit hier stond. Genoeg reviews op het internet gelezen.

Ik zocht die output omdat ik de exacte afmetingen van het scherm wil weten die in die output vermeld staat en of dat overeenkomt met de gegevens in de datasheet. Als een dubbelcheck. Nu ik die afmetingen weet (520 x 320mm) blijkt ook dat die informatie niet bepaald dik gezaaid is.

Ik vraag me af waar die maten uit uitgelezen worden maar die waarden moeten er toch door de fabrikant ingestopt zijn lijkt me. Waarom ze dan niet overeenkomen met de maten in het datasheet maar op de hele centimeter afgerond lijken te zijn is me niet duidelijk. Zitten die afmetingen niet nauwkeuriger opgeslagen in het scherm of leest MAM ze niet nauwkeuriger uit of rondt MAM de waarde af?

Datasheet zegt:

Outline dimension
Horizontal 546.4mm
Vertical 352.0mm

Bezel area
Horizontal 522.4mm
Vertical 328.0mm

Active display area
Horizontal 518.4mm
Vertical 324.0mm

520x320 lijken afgeronde waarden voor het Active display area te zijn. Ik heb geen datasheet kunnen vinden van mijn huidige monitorscherm en kan dan ook niet controleren hoe accuraat zo'n datasheet gewoonlijk is.

Het ging me vooral om de hoogte t.o.v. mijn huidige 19" scherm. Die meet ik als 30,1cm. De Dell zou dus 2,3cm hoger zijn. Ik wil zo nauwkeurig mogelijk weten hoe de grootte van de beeldinformatie zich op die Dell zal verhouden tot mijn 19" monitor. Bij gelijke pixelhoogte/grootte zou een scherm met 1200 verticale resolutie 30,1/1024x1200=35,3cm hoog moeten zijn. De hoogte van de beeldinformatie zal dus op de Dell met een verticale afmeting van 32,4cm, als de datasheet nauwkeurig is, tot 32,4/35,3*100=92% van de hoogte/grootte op de 19" monitor gereduceerd worden. Ik vraag me af hoe merkbaar dat zal zijn. De horizontale berekening komt overigens ook op die 92% uit.

[Anoniem: 303530]

Die vraag kan in beantwoorden: de data is opgeslagen in een byte. Dat betekent dat er 256 mogelijke waarden zijn, je raad het al: er is gekozen om die data te gebruiken voor hele centimeters. Dat geldt overigens ook voor de kleurcoordinaten, maar de mogelijk afwijking is kleiner dan de afwijking die de fabrikanten zelf opgeven (uit het hoofd, vaak + en -0.03)

[Anoniem: 303530]

De DV6 bevat dus een B156HW01 v3. Specs:
220cd/m
60% gamut


Dat ligt idd in lijn met een review die ik kon vinden:
http://www.notebookcheck....40w-Notebook.32440.0.html
Geen slecht scherm. Maar ook zeker geen top ding.

[General_Snuss]

http://tweakers.net/price...book-8560w-(lg661et).html

code:

Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD0259
  Data string.............. LP156WF1-TLF3
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 350 x 190 mm (15.7 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.617 - Ry 0.349
  Green chromaticity....... Gx 0.313 - Gy 0.595
  Blue chromaticity........ Bx 0.151 - By 0.056
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 138.500 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 1/18/2012
  Software revision........ 2.60.0.972
  Data source.............. Real-time 0x0021
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,59,02,00,00,00,00,00,13,01,03,80,23,13,78,0A,15,D5,9E,59,50,98,26,
  0E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1A,36,80,A0,70,38,1F,40,30,20,
  35,00,59,C2,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,20,44,69,73,70,6C,61,79,0A,20,20,00,00,00,FE,00,4C,50,31,35,36,57,46,31,2D,54,4C,46,33,00,3C

[CLB]

Xnotebooks Destiny SA15 met mat 95% gamut scherm:

code:

Monitor
  Manufacturer............. Lenovo
  Plug and Play ID......... LEN40B2
  Data string.............. B156HW01 V4
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 1
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,676 - Ry 0,314
  Green chromaticity....... Gx 0,215 - Gy 0,665
  Blue chromaticity........ Bx 0,141 - By 0,069
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 139,000 1920 1980 2028 2050 1080 1090 1100 1130 -hsync -vsync
  Detailed timing #1....... 1920x1080p at 50Hz (16:9)
    Modeline............... "1920x1080" 115,830 1920 1980 2028 2050 1080 1090 1100 1130 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 20-3-2012
  Software revision........ 2.60.0.972
  Data source.............. Real-time 0x0051
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,AE,B2,40,00,00,00,00,01,13,01,03,80,22,13,78,EA,21,35,AD,50,37,AA,24,
  11,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,4C,36,80,82,70,38,32,40,3C,30,
  AA,00,58,C1,10,00,00,18,3F,2D,80,82,70,38,32,40,3C,30,AA,00,58,C1,10,00,00,18,00,00,00,0F,00,D1,
  09,32,D1,09,28,1B,19,00,06,AF,56,34,00,00,00,FE,00,42,31,35,36,48,57,30,31,20,56,34,20,0A,00,D6

[mrc4nl]

hier de data van mn nieuwe scherm: (LP154WU2 (TL)(A2)
data van registery-active hieronder, opvallend stond in een ander register: "HP L1945w" maar dat is 19 inch

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD018F
  Data string.............. HT009€154WU2  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 330 x 210 mm (15,4 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,596 - Ry 0,351
  Green chromaticity....... Gx 0,323 - Gy 0,549
  Blue chromaticity........ Bx 0,158 - By 0,148
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1200p at 60Hz (16:10)
    Modeline............... "1920x1200" 151,700 1920 1950 1980 2014 1200 1203 1209 1256 +hsync -vsync
  Detailed timing #1....... 1920x1200p at 40Hz (16:10)
    Modeline............... "1920x1200" 151,700 1920 1950 1980 2014 1200 1203 1209 1884 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 25-3-2012
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.2.8250.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,8F,01,00,00,00,00,00,12,01,03,80,21,15,78,0A,BE,85,98,59,52,8C,28,
  26,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,42,3B,80,5E,70,B0,38,40,1E,1E,
  36,00,4B,CF,10,00,00,1A,42,3B,80,5E,70,B0,AC,42,1E,1E,36,00,4B,CF,10,00,00,19,00,00,00,FE,00,48,
  54,30,30,39,80,31,35,34,57,55,32,0A,00,00,00,00,00,00,00,00,00,00,00,00,00,02,01,0A,20,20,00,B7

[Tronic]

HP ProBook 6550b WD705EA#ABH (mat scherm)

code:

Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD0258
  Data string.............. LP156WD1-TLD3
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 350 x 190 mm (15.7 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.617 - Ry 0.349
  Green chromaticity....... Gx 0.314 - Gy 0.597
  Blue chromaticity........ Bx 0.151 - By 0.057
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:9)
    Modeline............... "1600x900" 107.800 1600 1648 1680 1920 900 903 908 936 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 4/12/2012
  Software revision........ 2.60.0.972
  Data source.............. Real-time 0x0100
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,58,02,00,00,00,00,00,13,01,03,80,23,13,78,0A,1B,E5,9E,59,50,98,26,
  0E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1C,2A,40,40,61,84,24,30,30,20,
  35,00,59,C2,10,00,00,19,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,20,44,69,73,70,6C,61,79,0A,20,20,00,00,00,FE,00,4C,50,31,35,36,57,44,31,2D,54,4C,44,33,00,A3

[aron225]

dell / alienware m17x,
betreft het 120hz 3d panel:
van samsung???

Monitor
Manufacturer............. Samsung
Plug and Play ID......... SEC5044
Data string.............. GN36T€173HT [*CP437]
Serial number............ n/a
Manufacture date......... 2012, ISO week 1
Filter driver............ None
-------------------------
EDID revision............ 1.4
Input signal type........ Digital (DisplayPort)
Color bit depth.......... 6 bits per primary color
Color encoding formats... RGB 4:4:4
Screen size.............. 380 x 210 mm (17,1 in)
Power management......... Not supported
Extension blocs.......... 1 (Reserved - 0x00)
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,553 - Ry 0,318
Green chromaticity....... Gx 0,352 - Gy 0,586
Blue chromaticity........ Bx 0,165 - By 0,110
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 146,870 1920 1968 2000 2140 1080 1083 1088 1144 +hsync -vsync

Standard timings supported

Report information
Date generated........... 10-5-2012
Software revision........ 2.60.0.972
Data source.............. Real-time 0x0100
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,4C,A3,44,50,00,00,00,00,01,16,01,04,95,26,15,78,02,A0,55,8D,51,5A,96,2A,
1C,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,5F,39,80,DC,70,38,40,40,30,20,
35,00,7E,D7,10,00,00,1B,00,00,00,0F,00,00,00,00,00,00,00,00,00,3C,96,10,FE,00,00,00,00,FE,00,47,
4E,33,36,54,80,31,37,33,48,54,0A,20,00,00,00,00,00,00,41,21,9E,00,00,00,00,02,01,0A,20,20,01,D1

[GS88]

http://www.tftcentral.co.uk/articles/laptop_panel_parts.htm
Is er trouwens ook een link waar je kan selecteren op bv. kleurbereik of kijkhoek, en dat je ziet welke laptop welk scherm heeft? 't kan zijn dat ik iets over het hoofd zie op die website, maar op het moment zie ik het niet.

[Kid Jansen]

In de Panel Search Database staan ook alle koppelingen van laptops en paneel en daar kan in beide richting op gezocht worden (welk paneel zit er in laptop X? / welke laptops bevatten paneel Y?).

Daar staan verder geen specificaties, die zal je in de Laptop Panel Part Database handmatig op moeten zoeken aan de hand van het paneeltypenummer.

[lucjuh8]

kijk maar naar het volgende

[ Voor 76% gewijzigd door lucjuh8 op 20-05-2012 18:31 ]

[lucjuh8]

dit is van de nieuwe dv6 7000 serie, met 1080p scherm, kunnen jullie hier wijs uit over hoe goed het scherm is want ik kan hier niet zo veel mee doen eigenlijk, ik kan er ook niet echt uit opmaken of het IPS is of niet.

[Dijksman]

Een andere HP 8760W: mat 1600x900

Monitor Manufacturer............. Chi Mei Plug and Play ID......... CMO1724 Serial number............ n/a Manufacture date......... 2010, ISO week 40 Filter driver............ None ------------------------- EDID revision............ 1.4 Input signal type........ Digital Color bit depth.......... 6 bits per primary color Color encoding formats... RGB 4:4:4, YCrCb 4:4:4 Screen size.............. 380 x 220 mm (17,3 in) Power management......... Not supported Extension blocs.......... None ------------------------- DDC/CI................... Not supported Color characteristics Default color space...... Non-sRGB Display gamma............ 2,20 Red chromaticity......... Rx 0,613 - Ry 0,344 Green chromaticity....... Gx 0,326 - Gy 0,590 Blue chromaticity........ Bx 0,160 - By 0,082 White point (default).... Wx 0,313 - Wy 0,329 Additional descriptors... None Timing characteristics Range limits............. Not available GTF standard............. Not supported Additional descriptors... None Preferred timing......... Yes Native/preferred timing.. 1600x900p at 60Hz (16:9) Modeline............... "1600x900" 107,800 1600 1648 1680 1940 900 903 908 926 +hsync -vsync Detailed timing #1....... 1600x900p at 40Hz (16:9) Modeline............... "1600x900" 71,860 1600 1648 1680 1940 900 903 908 926 +hsync -vsync Standard timings supported Report information Date generated........... 22-6-2012 Software revision........ 2.60.0.972 Data source.............. Real-time 0x0021 Operating system......... 6.1.7601.2.Service Pack 1 Raw data 00,FF,FF,FF,FF,FF,FF,00,0D,AF,24,17,00,00,00,00,28,14,01,04,90,26,16,78,0A,08,05,9D,58,53,97,29, 15,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1C,2A,40,54,61,84,1A,30,30,20, 35,00,7E,D7,10,00,00,1A,12,1C,40,54,61,84,1A,30,30,20,35,00,7E,D7,10,00,00,1A,00,00,00,00,00,00, 00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,02,0C,42,FC,0C,3C,6E,1B,1B,32,6E,00,00,00,00,C8

PS. Ik heb bij een leverancier van lcd-panelen gevraagd naar part nummer (652521-001) voor het FHD paneel voor de 8760w om mijn notebook te upgraden naar 1080p. Zij leverden hiervoor de LP173WF1-TLB3, nu weet ik niet of HP dit paneel ook gebruikt maar het is goed mogelijk natuurlijk het zit in de Dell m6600.

[Mafketel]

Ik weet het geen laptop scherm maar misschien weet jij er iets nuttigs mee te doen

En terra 2430w 24" ips 1920x1200 scherm

code:

Monitor
  Model name............... TERRA 2430W
  Manufacturer............. WOR
  Plug and Play ID......... WOR2430
  Serial number............ YT2012030742
  Manufacture date......... 2012, ISO week 9
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 530 x 300 mm (24,0 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,636 - Ry 0,349
  Green chromaticity....... Gx 0,290 - Gy 0,584
  Blue chromaticity........ Bx 0,143 - By 0,080
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1200p at 60Hz (16:9)
    Modeline............... "1920x1200" 154,000 1920 1968 2000 2080 1200 1203 1209 1235 +hsync -vsync
  Detailed timing #1....... 1680x1050p at 60Hz (4:3)
    Modeline............... "1680x1050" 146,250 1680 1784 1960 2240 1050 1053 1059 1089 -hsync +vsync

Standard timings supported
     720 x  400p at  70Hz - IBM VGA
     640 x  480p at  60Hz - IBM VGA
     640 x  480p at  67Hz - Apple Mac II
     640 x  480p at  72Hz - VESA
     640 x  480p at  75Hz - VESA
     800 x  600p at  56Hz - VESA
     800 x  600p at  60Hz - VESA
     800 x  600p at  72Hz - VESA
     800 x  600p at  75Hz - VESA
    1024 x  768p at  60Hz - VESA
    1024 x  768p at  70Hz - VESA
    1024 x  768p at  75Hz - VESA
    1280 x 1024p at  61Hz - VESA STD
    1152 x  864p at  60Hz - VESA STD
    1280 x 1024p at  60Hz - VESA STD
    1280 x 1024p at  75Hz - VESA STD
    1440 x  900p at  60Hz - VESA STD
    1600 x 1200p at  60Hz - VESA STD
    1920 x 1080p at  60Hz - VESA STD

Report information
  Date generated........... 3-7-2012
  Software revision........ 2.60.0.964
  Data source.............. File
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,5D,F2,30,24,21,1D,9A,00,09,16,01,03,80,35,1E,78,EA,D6,A5,A2,59,4A,95,24,
  14,50,54,BF,CE,00,81,81,71,40,81,80,81,8F,95,00,A9,40,D1,C0,01,01,28,3C,80,A0,70,B0,23,40,30,20,
  36,00,70,CF,10,00,00,1A,00,00,00,FF,00,59,54,32,30,31,32,30,33,30,37,34,32,0A,21,39,90,30,62,1A,
  27,40,68,B0,36,00,55,00,11,00,00,1C,00,00,00,FC,00,54,45,52,52,41,20,32,34,33,30,57,0A,20,00,4E

8bit frc mat
gemeten met spyder3express in de srgb preset colorhcfr, primaire kleuren, groen(x0,304-y0,603-Y52,778) dead on srgb, blauw(x0,148-y0,074-Y24,988) en rood(x0,621-y0,333-Y52,778) missen wel een stukje tov srgb. Maar tov van de meeste schermen nog een redelijke srgb dekking.


Mocht je meer willen weten hoor ik het wel

[Nikeo]

Ik heb via ebay een vervangend scherm gekocht voor een kapotte dell studio 1558. Moninfo van het vervangende paneel: (leverancier: power-lcd op ebay. Levertijd: 4 werkdagen. http://www.ebay.nl/itm/20..._trksid=p3984.m1497.l2649)

Monitor
Manufacturer............. Chi Mei
Plug and Play ID......... CMO15A7
Data string.............. N156BGE-L21
Serial number............ n/a
Manufacture date......... 2010, ISO week 31
Filter driver............ None
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. RGB color
Screen size.............. 350 x 190 mm (15,7 in)
Power management......... Not supported
Extension blocs.......... None
-------------------------
DDC/CI................... Not supported

Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,617 - Ry 0,340
Green chromaticity....... Gx 0,320 - Gy 0,598
Blue chromaticity........ Bx 0,160 - By 0,084
White point (default).... Wx 0,313 - Wy 0,329
Additional descriptors... None

Timing characteristics
Range limits............. Not available
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1366x768p at 60Hz (16:9)
Modeline............... "1366x768" 69,300 1366 1382 1416 1466 768 770 776 788 -hsync -vsync

Standard timings supported

Report information
Date generated........... 20-8-2012
Software revision........ 2.60.0.972
Data source.............. Real-time 0x0011
Operating system......... 6.1.7601.2.Service Pack 1

Raw data
00,FF,FF,FF,FF,FF,FF,00,0D,AF,A7,15,00,00,00,00,1F,14,01,03,80,23,13,78,0A,00,25,9E,57,52,99,29,
15,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,56,64,50,00,14,30,10,22,
26,00,58,C1,10,00,00,18,00,00,00,FE,00,4E,31,35,36,42,47,45,2D,4C,32,31,0A,20,00,00,00,FE,00,43,
4D,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,4E,31,35,36,42,47,45,2D,4C,32,31,0A,20,00,95

[ferdw]

Asus UX31A R4003V

[Nixy]

Dell Inspiron 17R SE (7720) met mat scherm.

Ik zie alleen een "Registry-Active" Display ID staan, waarvoor hieronder de data:

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. CMN
  Plug and Play ID......... CMN1720
  Data string.............. HDKPVƒ173HGE  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 2
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 380 x 210 mm (17,1 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,640 - Ry 0,330
  Green chromaticity....... Gx 0,300 - Gy 0,610
  Blue chromaticity........ Bx 0,150 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 141,290 1920 1976 2014 2110 1080 1084 1090 1116 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 1-9-2012
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,0D,AE,20,17,00,00,00,00,02,15,01,04,90,26,15,78,02,ED,95,A3,54,4C,9C,26,
  0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,31,37,80,BE,70,38,24,40,38,26,
  46,00,7E,D7,10,00,00,1A,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,48,
  44,4B,50,56,83,31,37,33,48,47,45,0A,00,00,00,00,00,00,41,01,9E,00,00,00,00,02,01,0A,20,20,00,F0

[Anoniem: 303530]

Dat is de 'beruchte' chi-mei.

[Anoniem: 303530]

Ik ben er eindelijk achter welke panelen er in de sony's en asusjes zitten met 1080p IPS @ 15.6.

LP156WF4(SL)(B1) datasheet 250Cd/m CIE 57.36% NTSC
LP156WF4(SL)(B2) datasheet identiek aan B1 maar bevat een extra bracklet
LP156WF4(SL)(B3) 300Cd/m

B1 en B2 zijn AH-IPS en LVDS. Van B3 kan ik het datasheet niet vinden.

Er bestaat ook een SLBA: datasheet 250Cd/m gamut identiek aan B1.

De sony S1511 is B1 source

En het heilige IPS zonder orangegate scherm is..... LG LP156WF4-SLB6 aldus https://hackpad.com/Best-Panels-Wiki-D5UvkrtVvJ9. Nu nog een adres vinden waar ik die kan aanschaffen.....

[ Voor 29% gewijzigd door Anoniem: 303530 op 12-01-2013 20:33 ]

[Anoniem: 303530]

Onder het motto "ik wil een IPS scherm in mijn laptop, en wel een LP156WF4-SLB6"

Mijn laptop is een latitude E6520 met 15.6" paneel. Uit het datasheet heb ik de afmetingen van de SLB1 variant gehaald. De afmetingen van een standaard 15.6" paneel komen van een B156HW01 v0 datahseet.

De afmetingen van het paneel zijn vrijwel gelijk, op wat punten na: de IPS variant is voorzien van extra attributen aan de onderkant:


De 'mounting assembly' met 2 schroefgaten zit er bij een standaard 15.6" paneel niet. Het PCB wat je op de afbeelding ziet is 10.83mm hoog en is ook net aanwezig op een standaard paneel.

Behalve dat obsakel is het paneel 2mm minder hoog. De ingang voor de kabel zit ook op een andere plek, maar dat is geen issue. Ten slotte is het paneel 2mm dunner. Dat levert wat problemen op: de mounting holes zijn afwezig. Dubbelzijdig tape to the resque?

Het 'extended PCB' zal voor de meeste laptops een probleem zijn. Maar voor mijn E6520 niet. Als ik de mounting assembly van het scherm af haal valt het PCB precies tussen de schanieren in. Als ik vervolgens met de slijptol enkele kabelgeleiders van mijn latitude af sloop past het scherm er in. In YouTube: Dell Latitude E6520 Laptop Screen Replacement Procedure @ 5:20 heb je prime uitzicht op de constructie daarvan.


Nu moet ik alleen nog aan zo'n paneel komen. Het enige aankoopadres wat ik tot nu toe heb kunnen vinden is http://www.screen-shop.net/LP156WF4-SLB6 plus wat vage chinese sites. Het gros verkoopt 'compatibele' panelen.

[Mafketel]

Ik ga er even vanuit dat het scherm niet in de vbezel vastzit maar in de deksel.
En dan zou ik eerder voor spacers gaan achter de mounting gaatjes zodat het scherm op de juiste plek komt.
En voor die 2 extra schroefgaten kun je natuurlijk ook een stukje extra materiaal in je deksel aanbrengen.

ik heb verder geen plaatsjes bekeken maar dit uit de losse duim gezogen

[ Voor 11% gewijzigd door Mafketel op 19-01-2013 16:32 ]

[Anoniem: 303530]

Ik had bedacht dat ik hem met duct tape aan de hinges vast kon zetten.

(iets ander model)

Aan de zijkant van het scherm zit nog een centimeter metaal, met een zorgvuldig op maat geknipt stukje tape kan ik hem denk ik wel daaraan bevestigen. Dat het paneel wat dunner is is makkelijk op te lossen door er wat karton achter te plakken.

de 'mounting assembly' op het IPS scherm zit precies op de plek waar het scharnier in mijn E6520 zit, en moet er dus sowieso af.

Het grootste struikelblok is uberhaubt aan het paneel komen voor een fatsoenlijke prijs. Het duitse screen-shop heeft-m, maar dat kost dan weer meer dan het dubbele van wat een 95% gamut TN paneel kost.

http://www.aliexpress.com...LED/715993_713908652.html heeft ze ook op de site staan sinds vandaag.

[ Voor 24% gewijzigd door Anoniem: 303530 op 19-01-2013 16:50 ]

[Mafketel]

op die video ziet het er naar uit dat dat extra frampje om je paneel in vast te zetten aan de onderkant de schroefgaten behoorlijk in de buurt zitten van de twee tabjes aan je gewilde scherm
aan de bovenkant lijk je meer problemen te hebben

[ Voor 11% gewijzigd door Mafketel op 19-01-2013 17:11 ]

[Anoniem: 303530]

In de buurt, ja. Precies op de goede plek, helaas niet. Het wijkt een paar mm af.

[Mafketel]

dan kan je de gaten veranderen in slotjes

[CaptJackSparrow]

Ik zie aankomen dat je hier beter een separaat topic voor kunt openen. Zijn er trouwens niet gewoon laptops te koop met dat scherm of een ander 'acceptabel' scherm?

[Anoniem: 303530]

Mafketel schreef op zaterdag 19 januari 2013 @ 17:12:
dan kan je de gaten veranderen in slotjes

Misschien. Volgens mij past het stuk metaal aan de zijkant dan niet meer, en ik heb het idee dat dat vrij cruciaal is voor de correcte verticale positionering.

CaptJackSparrow schreef op zaterdag 19 januari 2013 @ 17:15:
Ik zie aankomen dat je hier beter een separaat topic voor kunt openen. Zijn er trouwens niet gewoon laptops te koop met dat scherm of een ander 'acceptabel' scherm?

Het scherm wat er nu in zit is best acceptabel. Maar het kan altijd beter. De enige optie met een beter scherm onder de €2000 is de sony S15. Maar incl sheet batterij betaal ik dan minstens 3x zoveel als ik voor mijn latitude heb betaald.

[Anoniem: 303530]

In de Vizio ct15-a2 zit een LP156WF4 SLB5:
source: http://forum.ixbt.com/topic.cgi?id=17:17899-46

google translate:
P.S. Not a professional, but I think red is red, not carrot (as complained by a similar model number LP156WF4-SLB1). Sample for comparison, unfortunately, no.

Wat dus ook een optie om te kopen is. Er is ook een chinees die SLB7 verkoopt. Bv. http://www.alibaba.com/pr..._Laptop_notebook_LCD.html http://www.alibaba.com/pr...creen_LP156WF4_SL_B5.html. Ziet er niet extreem betrouwbaar uit, tijd om er eens een mailtje aan te wagen.

Edit: SLB5 review: http://www.anandtech.com/...-something-new-and-edgy/3

[ Voor 7% gewijzigd door Anoniem: 303530 op 14-02-2013 22:11 ]

[Quad]

Misschien niet onbelangrijk, maar een Medion P6631 notebook met volgende eigenschappen monitor:

Scherm is een 768p (helaas ) en mat.

code:

Monitor
  Windows description...... Algemeen PnP-beeldscherm
  Manufacturer............. AUO
  Plug and Play ID......... AUO23EC
  Data string.............. B156XW02 V3
  Serial number............ n/a
  Manufacture date......... 2009, ISO week 1
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,620 - Ry 0,340
  Green chromaticity....... Gx 0,330 - Gy 0,570
  Blue chromaticity........ Bx 0,150 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 69,300 1366 1398 1422 1432 768 771 775 806 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 28-3-2013
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.2.9200.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,EC,23,00,00,00,00,01,13,01,03,80,22,13,78,0A,C8,95,9E,57,54,92,26,
  0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,12,1B,56,42,50,00,26,30,20,18,
  34,00,58,C1,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
  55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,35,36,58,57,30,32,20,56,33,20,0A,00,BE

[Anoniem: 303530]

In tegenstelling tot wat ik eerder melde lijkt de vizio geen SLB5 te bevatten. Anandtech heeft namelijk deze review:
http://www.anandtech.com/...o-w550eu-ultrabook-review

met de SLB5 en sub-50 color gamut.


Terwijl de vizio 56% gamut haalt. Aan de andere kant zijn er ook (niet-professionele) bronnen die melden dat de vizio SLB5 bevat. Vaag verhaal.

[martijn_tje]

Had je al een uitdraai van een Dell Inspiron R SE met 1080p mat scherm?

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO21ED
  Data string.............. 35K06€B156HW2  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 4
  Filter driver............ Monitor
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,620 - Ry 0,350
  Green chromaticity....... Gx 0,320 - Gy 0,600
  Blue chromaticity........ Bx 0,150 - By 0,120
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 148,000 1920 2020 2040 2186 1080 1090 1100 1128 +hsync -vsync
  Detailed timing #1....... 1920x1080p at 40Hz
    Modeline............... "1920x1080" 98,670 1920 2020 2040 2186 1080 1090 1100 1128 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 25-5-2013
  Software revision........ 2.60.0.972
  Data source.............. Registry-Active
  Operating system......... 6.0.6000.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,ED,21,00,00,00,00,04,15,01,04,90,22,13,78,02,E2,B5,9E,59,52,99,26,
  1E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,D0,39,80,0A,71,38,30,40,64,14,
  AA,00,58,C2,10,00,00,1A,8B,26,80,0A,71,38,30,40,64,14,AA,00,58,C2,10,00,00,1A,00,00,00,FE,00,33,
  35,4B,30,36,80,42,31,35,36,48,57,32,00,00,00,00,00,00,41,21,9E,00,00,00,00,02,01,0A,20,20,00,16

[Anoniem: 303530]

Die hebben we al, ja. In het inspiron topic staat daar enige discussie over (met name gezeur van mij dat het scherm zoveel slechter is dan in de voorganger).

[Anoniem: 303530]

Tegenwoordig heeft laptopscreen de LP156WF4 sl b6 in de shop staan:
https://www.laptopscreen....LP156WF4%28SL%29%28B6%29/

Ik meen dat dat een reputabele seller is. De prijs is ook prima te doen. Ik zal er binnenkort een mailtje aan wagen.

[mrc4nl]

Anoniem: 303530 schreef op zaterdag 12 januari 2013 @ 17:45:
En het heilige IPS zonder orangegate scherm is..... LG LP156WF4-SLB6 aldus https://hackpad.com/Best-Panels-Wiki-D5UvkrtVvJ9. Nu nog een adres vinden waar ik die kan aanschaffen.....

die 15.4 is ook wel tof:

Samsung LSN154YL01-001
Retina Macbook Pro 15
2880x1800
30 pin connector, eDP

ik gok alleen dat edp voor display poort staat, en dat gaat m niet worden in mn acertje

[TheByteBoy]

Dell Latitude E6540, 1920x1080, mat
Uitdraai van Registry Active, aangezien Real-time ontbreekt in de lijst met Display IDs in Monitor Asset Manager.

code:

Monitor
  Windows description...... Generic Monitor
  Manufacturer............. CMN
  Plug and Play ID......... CMN15BA
  Data string.............. 9FN4Y€156HGE  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2012, ISO week 29
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,618 - Ry 0,340
  Green chromaticity....... Gx 0,341 - Gy 0,580
  Blue chromaticity........ Bx 0,152 - By 0,081
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 152,540 1920 2010 2070 2226 1080 1086 1095 1142 +hsync -vsync
  Detailed timing #1....... 1920x1080p at 40Hz
    Modeline............... "1920x1080" 101,690 1920 2010 2070 2226 1080 1086 1095 1142 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 26-7-2013
  Software revision........ 2.70.0.989
  Data source.............. Registry-Active
  Operating system......... 6.2.9200.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,0D,AE,BA,15,00,00,00,00,1D,16,01,04,90,22,13,78,02,46,35,9E,57,57,94,27,
  14,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,96,3B,80,32,71,38,3E,40,5A,3C,
  69,00,58,C2,10,00,00,1A,B9,27,80,32,71,38,3E,40,5A,3C,69,00,58,C2,10,00,00,1A,00,00,00,FE,00,39,
  46,4E,34,59,80,31,35,36,48,47,45,0A,00,00,00,00,00,00,41,31,9E,00,10,00,00,02,01,0A,20,20,00,13

[mrc4nl]

hier de gegevens uit een HP elitebook 8540w (mat scherm)‏

code:

Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO01EE
  Data string.............. B156RW01 V1
  Serial number............ n/a
  Manufacture date......... 2008, ISO week 1
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,628 - Ry 0,350
  Green chromaticity....... Gx 0,341 - Gy 0,570
  Blue chromaticity........ Bx 0,151 - By 0,053
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1600x900p at 60Hz (16:9)
    Modeline............... "1600x900" 107,800 1600 1664 1706 1970 900 903 906 912 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 2-10-2013
  Software revision........ 2.70.0.989
  Data source.............. Real-time 0x0021
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,EE,01,00,00,00,00,01,12,01,03,80,22,13,78,0A,E4,E5,A0,59,57,92,26,
  0D,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1C,2A,40,72,61,84,0C,30,40,2A,
  33,00,58,C1,10,00,00,18,00,00,00,0F,00,00,00,00,00,00,00,00,00,00,00,00,00,20,00,00,00,FE,00,41,
  55,4F,0A,20,20,20,20,20,20,20,20,20,00,00,00,FE,00,42,31,35,36,52,57,30,31,20,56,31,20,0A,00,98

binnenkort hoop ik nog een panel te kunnen posten.

trouwens word er ook echt iets met deze gegevens gedaan of ligt het werk stil?

[tc982]

Ik zal dan ook nog eens meedoen, sinds mijn MacBook het heeft opgegeven, heb ik nu een Dell XPS 15 glanzend scherm :

[biobak]

Alienware 17 met 120 Hz scherm (glossy)

code:

Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC5044
  Data string.............. GN36T€173HT  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2012, ISO week 1
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital (DisplayPort)
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 380 x 210 mm (17,1 in)
  Power management......... Not supported
  Extension blocs.......... 1 (Reserved - 0x00)
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,553 - Ry 0,318
  Green chromaticity....... Gx 0,352 - Gy 0,586
  Blue chromaticity........ Bx 0,165 - By 0,110
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 146,870 1920 1968 2000 2140 1080 1083 1088 1144 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 3-10-2013
  Software revision........ 2.70.0.989
  Data source.............. Real-time 0x0100
  Operating system......... 6.2.9200.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,4C,A3,44,50,00,00,00,00,01,16,01,04,95,26,15,78,02,A0,55,8D,51,5A,96,2A,
  1C,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,5F,39,80,DC,70,38,40,40,30,20,
  35,00,7E,D7,10,00,00,1B,00,00,00,0F,00,00,00,00,00,00,00,00,00,3C,96,10,FE,00,00,00,00,FE,00,47,
  4E,33,36,54,80,31,37,33,48,54,0A,20,00,00,00,00,00,00,41,21,9E,00,00,00,00,02,01,0A,20,20,01,D1

[aron225]

iemand een review over dit panel?

zit in een acer v5-573G


ik vind het op het zicht een heeeeeel mooi scherm

[Anoniem: 303530]

Yup: http://anandtech.com/show...eview-something-different

Dat is het beste scherm wat je kan krijgen op dit moment.

[aron225]

biobak schreef op donderdag 03 oktober 2013 @ 20:10:
Alienware 17 met 120 Hz scherm (glossy)

zelfde panel als dat ik heb in mijn alienware.
erg helder / mooi scherm, redelijk kleurecht..
gewoon een goed panel

[aron225]

Anoniem: 303530 schreef op zaterdag 16 november 2013 @ 15:28:
Yup: http://anandtech.com/show...eview-something-different

Dat is het beste scherm wat je kan krijgen op dit moment.

dat zal best... k ben echt diep onder de indruk !!
zit in deze laptop to be exac:
pricewatch: Acer Aspire V5-573G-54208G50aii

erg fijn ding !!

[Kid Jansen]

Gisteren weer eens dit topic bekeken na al bijna drie jaar niet meer de startpost te hebben geupdate en ruim anderhalf jaar niet in het topic gepost te hebben. Zag redelijk wat nieuwe paneeltypenummers voorbij komen en heb zodoende ook weer een aantal datasheets toe weten te voegen aan m'n collectie.

Nu maar weer eens de startpost updaten! Heb om te beginnen alvast even de nieuwste versie van Monitor Asset Manager er in gezet en een nieuwe vanaf datum voor de laptops. Het leek mij niet echt meer relevant om nog logjes te krijgen van laptops uit 2008, dus heb de vanaf nu op augustus 2012 gezet.

Ga denk ik dan ook gelijk maar wat doen aan de opmaak, zodat het er wat netter uit ziet, zoals bijvoorbeeld [TFT] Dell UltraSharp Serie - Deel 19, want het is nou nogal een puinhoop.

EDIT: ik heb de startpost opgeruimd en grotendeels herschreven. Verder heb ik de tabel geupdate tot en met Appelsap in "[Oproep] Monitor Asset Manager-logs voor paneel-DB laptops". De rest kom morgen wel.

EDIT 2: startpost nu up to date t/m FreezeXJ in "[Oproep] Monitor Asset Manager-logs voor paneel-DB laptops".

EDIT 3: met enig gepuzzel ook de opmaak van de tabel zo weten aan te passen dat de rijhoogte waar mogelijk maar één regel is. Ziet er nu in ieder geval in FF26 en IE11 goed uit.

EDIT 4: startpost nu up to date t/m CLB in "[Oproep] Monitor Asset Manager-logs voor paneel-DB laptops"

EDIT 5: startpost is weer volledig up to date!

EDIT 6 (20-1): heb gisteravond ook even de Panel Search Database en de 17.0-17.3" pagina van de Laptop Panel Part Database geupdate. Krijg net mailtje van Simon dat Laptop PPD update inmiddels ook live is op de site, PSD moet nog. De pagina's voor de 10.0-16.4" panelen van de Laptop PPD moet ik nog updaten. Zal proberen om dat zoveel mogelijk vandaag af te krijgen.

EDIT 7 (21-1): gisteren heb ik de 15.0-16.4" pagina van de Laptop PPD een gigantische update gegeven. Die is nu ook online en de PSD is inmiddels ook weer helemaal bijgewerkt. De 10.1-13.3" en 14.0-14.5" pagina's moet ik nog updaten, maar er gaat gigantisch veel tijd in zitten.

[ Voor 52% gewijzigd door Kid Jansen op 21-01-2014 11:38 ]

[Kid Jansen]

Ik heb de 10.1-13.3" pagina van de Laptop Panel Part Database opgesplitst in drie nieuwe pagina's:

• 10.0-11.6"
• 12.1-12.5"
• 13.0-13.4"

De 10.0-11.6" pagina heb ik inmiddels af en naar Simon gestuurd om hem online te zetten. Die pagina is nu al bijna twee keer zo lang als de oorspronkelijke 10.1-13.3" pagina, de andere twee pagina's worden nog langer. Er staan straks dus een hele berg nieuwe panelen in de LPPD, probleem is nu alleen nog uitvinden in welke laptops ze gebruikt worden.

Blijf dus alsjeblieft logs posten van jullie laptops (zie startpost voor methode), zodat we deze koppeling kunnen blijven maken.

[Anoniem: 429371]

------

[ Voor 99% gewijzigd door Anoniem: 429371 op 08-06-2017 21:52 ]

[Kid Jansen]

Heb jammer genoeg geen idee welke paneelfabrikant dat zou moeten zijn. Kon op basis van het Plug & Play ID ook niks nuttigs vinden en de Data string voegt hier ook weinig toe (stuk voor tot en met €-teken is onzin en de rest is maar deel van typenummer).

Van de gangbare fabrikanten heeft alleen Samsung panelen met "HL" in het typenummer op die plaats (na de drie cijfers die beeldschermdiagonaal in tiende inches geven), maar dat is bij desktoppanelen, niet laptoppanelen. Daarnaast maakt Samsung geen IPS panelen en Samsung heeft de afkorting "SEC" als fabrikantcode in EDID's.

Het kleurbereik op basis van dit EDID is overigens vrijwel gelijk aan sRGB, wat vrij gebruikelijk is voor zo'n scherm.

NTSC relatieve grootte: 70,0%
sRGB dekking: 96,7%
Adobe RGB dekking: 73,1%

[Anoniem: 429371]

-----

[ Voor 98% gewijzigd door Anoniem: 429371 op 08-06-2017 21:53 . Reden: Het is Samsung Display Corporation, niet Digital Corporation ]

[Kid Jansen]

Toch Samsung dus. Ik had gezocht op LTN108HL0x en LTN108HLx met x 1 t/m 9, allemaal 0 hits met Google. Kan op Panelook.com ook geen panelen vinden van 10,8" (en omliggende maten) met een resolutie van 1920x1080.

Zou nog eens kunnen proberen op LTN108HL1x, LTN108HL2x en LTN108HL3x, misschien dat ik dan wel wat vind. Overigens moeten die laatste twee panelen die je noemt dan LTN156AT29-401 en LTN156AT29-L01 zijn. Alle panelen voor mobiele apparaten van Samsung beginnen namelijk met LTN, desktoppanelen met LTM.

EDIT: ook allemaal niks

[Anoniem: 429371]

-----

[ Voor 100% gewijzigd door Anoniem: 429371 op 08-06-2017 21:53 ]

[mrc4nl]

paneel uit mijn asus N56VZ , 1080P, mat.

code:

 Windows description...... Generic PnP Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC314C
  Data string.............. 156HT01-201
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. RGB color
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,613 - Ry 0,361
  Green chromaticity....... Gx 0,308 - Gy 0,603
  Blue chromaticity........ Bx 0,155 - By 0,104
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 138,650 1920 1944 1960 2080 1080 1082 1087 1111 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 4-6-2014
  Software revision........ 2.90.0.1000
  Data source.............. Registry-Active
  Operating system......... 6.2.9200.2

[Kid Jansen]

Zelfde zo te zien als Asus X5QSF en N53VZ die al in de startpost staan.

[Ravefiend]

Details van een Dell Latitude E7440 laptop (build eind april 2014) met op de order het scherm omschreven als:

391-BBFB 14.0 FHD (1920x1080) Wide View Anti-Glare WLED-backlit

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO113D
  Data string.............. XTRY9€B140HAN  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2013, ISO week 17
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital (DisplayPort)
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 310 x 170 mm (13.9 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.643 - Ry 0.336
  Green chromaticity....... Gx 0.313 - Gy 0.620
  Blue chromaticity........ Bx 0.151 - By 0.053
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 141.000 1920 1936 1952 2104 1080 1083 1097 1116 +hsync -vsync
  Detailed timing #1....... 1920x1080p at 60Hz
    Modeline............... "1920x1080" 141.000 1920 1936 1952 2104 1080 1083 1097 1116 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 6/24/2014
  Software revision........ 2.90.0.1000
  Data source.............. Registry
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,3D,11,00,00,00,00,11,17,01,04,95,1F,11,78,02,87,E5,A4,56,50,9E,26,
  0D,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,14,37,80,B8,70,38,24,40,10,10,
  3E,00,35,AD,10,00,00,1A,14,37,80,B8,70,38,24,40,10,10,3E,00,35,AD,10,00,00,1A,00,00,00,FE,00,58,
  54,52,59,39,80,42,31,34,30,48,41,4E,00,00,00,00,00,00,41,02,9E,00,00,00,00,0A,01,0A,20,20,00,78

[Kid Jansen]

Ravefiend schreef op dinsdag 24 juni 2014 @ 15:55:
Details van een Dell Latitude E7440 laptop (build eind april 2014) met op de order het scherm omschreven als:

391-BBFB 14.0 FHD (1920x1080) Wide View Anti-Glare WLED-backlit

Heeft een tijd geduurd, maar zag net dat er eindelijk een fatsoenlijke versie van het paneeldatasheet op Panelook.com stond, dus meteen even gedownload. Normaal download ik niet zo snel datasheets daar, omdat het 30 P-coins per datasheet kost en die erg lastig te krijgen zijn, maar dit vond ik wel een interessant paneel.

AU Optronics B140HAN01.1 HW3A:

• Advanced Hyper Viewing Angle (AHVA) paneeltechnologie (vergelijkbaar met IPS)
• 1920x1080 resolutie
• 700:1 contrast
• eDP 1.3 interface
• 6bit+FRC kleurdiepte
• 300 cd/m² maximale helderheid van wit
• 178°/178° kijkhoeken (H/V)
• Kleurbereik:
  • 74,0% NTSC relatieve grootte
  • 96,8% sRGB dekking
  • 75,0% Adobe RGB dekking

Moet zeggen dat het een erg leuk scherm is voor een laptop

[Kid Jansen]

De laatste reactie hier is alweer een half jaar geleden, maar ik ben nog steeds geïnteresseerd in nieuwe logs. Mocht je dus een laptop hebben die hooguit zo'n anderhalf jaar oud, dan zie ik hier graag een logje terug.

Hoe je een bijdragen kan leveren aan dit topic wordt uitgelegd in de startpost in het onderdeel Hoe?

Het meest geïnteresseerd ben ik in laptops met een bovengemiddeld scherm:

• IPS of vergelijkbaar (LG Display AH-IPS, Samsung PLS, AU Optronics AHVA)
• varianten van VA, zoals AU Optronics AMVA
• hoge resoluties, zoals 4K op 15.6"
• hoge refresh rates
• groot kleurbereik

[Jaap-Jan]

Toshiba Satellite S50-B-15N.

Glossy 1920x1080 scherm, aan de kijkhoeken te beoordelen (en op internet zoeken, maar de informatie is schaars) een IPS- paneel.

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. LG Display
  Plug and Play ID......... LGD0470
  Data string.............. LP156WF6-SPA1
  Serial number............ n/a
  Manufacture date......... 2014, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital (DisplayPort)
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
  Screen size.............. 350 x 190 mm (15.7 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.640 - Ry 0.345
  Green chromaticity....... Gx 0.335 - Gy 0.625
  Blue chromaticity........ Bx 0.150 - By 0.052
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 138.700 1920 1968 2000 2080 1080 1083 1088 1111 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 25/02/2015
  Software revision........ 2.90.0.1000
  Data source.............. Registry-Active
  Operating system......... 6.2.9200.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,30,E4,70,04,00,00,00,00,00,18,01,04,95,23,13,78,EA,DC,95,A3,58,55,A0,26,
  0D,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,2E,36,80,A0,70,38,1F,40,30,20,
  35,00,59,C2,10,00,00,1A,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,4C,
  47,20,44,69,73,70,6C,61,79,0A,20,20,00,00,00,FE,00,4C,50,31,35,36,57,46,36,2D,53,50,41,31,00,7B

[Kid Jansen]

Dat paneel kende ik nog niet. Moet ook een erg nieuw paneel zijn, want de LP156WF5 panelen zijn er ook nog niet zo lang. Ik heb geen idee wat de specs zijn anders dan wat er in dit logje staat, want ik kan jammer genoeg niet de datasheet vinden voor dit paneel.

Het kleurbereik is overigens 72% NTSC, met 91% sRGB dekking en 70% Adobe RGB dekking. Zowel de groene als de rode primair hebben niet echt een diepe tint, maar ze zijn wel allebei erg verzadigd voor een laptopscherm. Het is een beetje jammer dat laptopschermen vrijwel altijd maar 6 bit kleurdiepte per kanaal hebben, ook de IPS schermen, maar verder ziet het er uit als een leuk scherm.

[Henkie-Jan]

Het scherm in mijn Vostro 3360. Sinds kort een andere overgezet uit een andere Vostro:

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO312C
  Data string.............. 9D0GV€B133XW3  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2012, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 290 x 160 mm (13,0 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,325 - Gy 0,540
  Blue chromaticity........ Bx 0,150 - By 0,145
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 76,600 1366 1414 1446 1598 768 771 777 798 +hsync -vsync
  Detailed timing #1....... 1366x768p at 40Hz
    Modeline............... "1366x768" 51,070 1366 1414 1446 1598 768 771 777 798 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 9-8-2015
  Software revision........ 2.90.0.1000
  Data source.............. Registry-Active
  Operating system......... 6.2.9200.2

Dit scherm zat in mijn Vostro 3360:

code:

onitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. Samsung
  Plug and Play ID......... SEC5441
  Data string.............. X08X4€133AT  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
  Screen size.............. 290 x 160 mm (13,0 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,610 - Ry 0,340
  Green chromaticity....... Gx 0,330 - Gy 0,550
  Blue chromaticity........ Bx 0,155 - By 0,090
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz (16:9)
    Modeline............... "1366x768" 70,900 1366 1414 1446 1496 768 773 778 790 +hsync -vsync
  Detailed timing #1....... 1366x768p at 40Hz (16:9)
    Modeline............... "1366x768" 50,750 1366 1414 1446 1586 768 773 778 800 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 9-8-2015
  Software revision........ 2.90.0.1000
  Data source.............. Registry
  Operating system......... 6.2.9200.2

[Henkie-Jan]

Inmiddels weer een nieuw scherm in de laptop gekomen. Wat gesneuveld.... Nieuw gekocht maar gemaakt in 2011? Ik heb het idee dat het scherm stukken scherper is. Nog steeds de Dell Vostro 3360...

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. AUO
  Plug and Play ID......... AUO312C
  Serial number............ n/a
  Manufacture date......... 2011, ISO week 0
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 290 x 160 mm (13,0 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,345
  Green chromaticity....... Gx 0,325 - Gy 0,540
  Blue chromaticity........ Bx 0,150 - By 0,145
  White point (default).... Wx 0,313 - Wy 0,329
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1366x768p at 60Hz
    Modeline............... "1366x768" 76,300 1366 1404 1426 1592 768 771 777 798 -hsync -vsync
  Detailed timing #1....... 1366x768p at 40Hz
    Modeline............... "1366x768" 50,870 1366 1404 1426 1592 768 771 777 798 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 23-8-2016
  Software revision........ 2.90.0.1020
  Data source.............. Registry-Active
  Operating system......... 10.0.10586.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,06,AF,2C,31,00,00,00,00,00,15,01,04,90,1D,10,78,02,15,85,97,58,53,8A,26,
  25,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,CE,1D,56,E2,50,00,1E,30,26,16,
  36,00,25,A4,10,00,00,18,DF,13,56,E2,50,00,1E,30,26,16,36,00,25,A4,10,00,00,18,00,00,00,00,00,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,02,00,0C,48,FF,0A,3C,64,0F,0F,1A,64,20,20,20,00,F4

[Priyantha Bleeker]

Ik heb sinds kort van mijn werkgever een nieuwe laptop gekregen, een pricewatch: Lenovo IdeaPad 700-15ISK 80RU008RMH

Daar zit blijkbaar een scherm in van de Chinese fabrikant BOE van het type NV156FHM-N42 wat iig volgens de specificaties vanuit Lenovo een IPS paneel is. Kijkhoeken zijn dan ook best redelijk :-)

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. BOE
  Plug and Play ID......... BOE065D
  Data string.............. NV156FHM-N42
  Serial number............ n/a
  Manufacture date......... 2015, ISO week 1
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital (DisplayPort)
  Color bit depth.......... 6 bits per primary color
  Color encoding formats... RGB 4:4:4
  Screen size.............. 340 x 190 mm (15,3 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,590 - Ry 0,350
  Green chromaticity....... Gx 0,329 - Gy 0,555
  Blue chromaticity........ Bx 0,152 - By 0,118
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz
    Modeline............... "1920x1080" 141,400 1920 1968 2000 2142 1080 1083 1089 1100 +hsync -vsync

Standard timings supported

Report information
  Date generated........... 4-12-2016
  Software revision........ 2.90.0.1020
  Data source.............. Registry-Active
  Operating system......... 10.0.14971.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,09,E5,5D,06,00,00,00,00,01,19,01,04,95,22,13,78,02,24,10,97,59,54,8E,27,
  1E,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,3C,37,80,DE,70,38,14,40,30,20,
  36,00,58,C2,10,00,00,1A,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,42,
  4F,45,20,48,46,0A,20,20,20,20,20,20,00,00,00,FE,00,4E,56,31,35,36,46,48,4D,2D,4E,34,32,0A,00,6C

[aap]

Dell XPS13 met mat Full HD scherm.

Kloppen die manufacture dates i.h.a.? In mijn geval zou het paneel meer dan een jaar op voorraad gelegen moeten hebben.

code:

Monitor
  Windows description...... Generic PnP Monitor
  Manufacturer............. Sharp
  Plug and Play ID......... SHP1449
  Data string.............. DJCP6€LQ133M1  [*CP437]
  Serial number............ n/a
  Manufacture date......... 2015, ISO week 32
  Filter driver............ None
  -------------------------
  EDID revision............ 1.4
  Input signal type........ Digital (DisplayPort)
  Color bit depth.......... 8 bits per primary color
  Color encoding formats... RGB 4:4:4, YCrCb 4:4:4
  Screen size.............. 290 x 170 mm (13,2 in)
  Power management......... Not supported
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... sRGB
  Display gamma............ 2,20
  Red chromaticity......... Rx 0,640 - Ry 0,329
  Green chromaticity....... Gx 0,300 - Gy 0,600
  Blue chromaticity........ Bx 0,149 - By 0,060
  White point (default).... Wx 0,313 - Wy 0,328
  Additional descriptors... None

Timing characteristics
  Range limits............. Not available
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
    Modeline............... "1920x1080" 138,500 1920 1968 2000 2080 1080 1083 1088 1111 -hsync -vsync

Standard timings supported

Report information
  Date generated........... 4-12-2016
  Software revision........ 2.90.0.1020
  Data source.............. Registry-Active
  Operating system......... 10.0.14393.2

Raw data
  00,FF,FF,FF,FF,FF,FF,00,4D,10,49,14,00,00,00,00,20,19,01,04,A5,1D,11,78,0E,DE,50,A3,54,4C,99,26,
  0F,50,54,00,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,1A,36,80,A0,70,38,1F,40,30,20,
  35,00,26,A5,10,00,00,18,00,00,00,10,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,FE,00,44,
  4A,43,50,36,80,4C,51,31,33,33,4D,31,00,00,00,00,00,02,41,03,28,00,12,00,00,0B,01,0A,20,20,00,66
